NÁVOD K OBSLUZE RCIK-5000IC Royal Catering

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Popis parametru	Hodnota parametru
Název výrobku Indukční vařič					Indukční vařič 5kW
Model	RCIK-3500IC2.1	RCIK-3500IC4.2	RCIK-3500IC4.3	RCIK-3500IC4.4	RCIK-5000IC
Napájecí napětí [V~] / frekvence [Hz]	230V~/50Hz	400V ~ / 50Hz	400V ~ / 50Hz	400V ~ / 50Hz	230V~/50Hz
Jmenovitý výkon [W]	2 x 3500	4 x 3500	4 x 3500	4 x 3500	5000
Stupeň krytí IP	IPX4	IPX4	IPX4	IPX4	IPX3
Rozměry[šířka x hloubka x výška] [mm]	750 x 350 x 970	770 x 700 x 255	800 x 800 x 260	800 x 800 x 970	525 x 400 x 240
Hmotnost [kg]	25,1	33,6	36,3	46,8	10,2

1. Všeobecný popis

Účelem tohoto návodu je pomoci při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený přísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.

NEŽ ZAČNETE PRACOVAT SE ZAŘÍZENÍM, PEČLIVĚ SI PROČTĚTE TENTO NÁVOD, ABYSTE POROZUMĚLI VŠEM JEHO POKYNŮM.

Abyste zajistili dlouhý a spolehlivý provoz zařízení, ujistěte se, že jej provozujete a udržujete správně v souladu s pokyny v tomto návodu k použití. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje právo provádět změny související se zvýšením kvality. S ohledem na technický pokrok a možnosti snížení hluku je jednotka navržena a postavena tak, aby rizika vyplývající z emisí hluku byla snížena na nejnižší možnou míru.

Vysvětlení symbolů

		Před použitím se seznamte s pokyny.
		Recyklovatelný výrobek.
		POZOR! nebo VAROVÁNÍ! nebo PAMATUJ! popisující danou situaci (všeobecná výstražná značka).
		UPOZORNĚNÍ! Varování před zásahem elektrickým proudem!
		Upozornění! Horký povrch může způsobit popáleniny!
		K použití pouze uvnitř místností.

UPOZORNĚNÍ! Neionizující elektromagnetické záření

UPOZORNĚNÍ! Ilustrace použité v těchto pokynech k obsluze slouží pouze k náhledu a v některých detailech se mohou lišit od skutečného vzhledu výrobku.

2. Bezpečnost používání

UPOZORNĚNÍ!

Přečtěte si všechna bezpečnostní varování a pokyny. Nerespektování výstrah a nedodržování návodů může způsobit úraz elektrickým proudem, požár a/nebo vážná zranění nebo být příčinou smrti.

Termín „zařízení“ nebo „produkt“ ve varováních a v popisu návodu se vztahuje Indukční vařič Indukční vařič 5kW

2.1. Elektrická bezpečnost

a) Zástrčka zařízení musí odpovídat zásuvce. Zástrčku v žádném případě nijak neupravujte. Originální zástrčky a zásuvky snižují riziko zasažení elektrickým proudem.

b) Nedotýkejte se uzemněných částí, jako jsou trubky, ohřívače, kamna a chladničky. Pokud je vaše tělo uzemněno a dotýkáte se zařízení při přímém dešti, mokrém chodníku nebo při práci ve vlhkém prostředí hrozí zvýšené riziko úrazu elektrickým proudem. Vniknutí vody do zařízení zvyšuje riziko jeho poškození a zasažení elektrickým proudem.

c) Nedotýkeite se zařízení mokrýma nebo vlhkýma rukama.

d) Kabel používejte podle pokynů. Nikdy ho nepoužívejte k prěnášení zařizení nebo k vytahování zástrčky ze zásuvky. Udržujte kabel mimo zdroje tepla, oleje, ostré hrany nebo pohyblivé části. Poškozené nebo spletené kabely zvyšuji riziko zasažení elektrickým proudem.

e) Pokud se nelze vyhnout používání zařízení ve vlhkém prostředí, musí být použito jištění proudovým chráničem (RCD). Používání RCD snižuje riziko úrazu elektrickým proudem.

f) Je zakázáno používat zařízení, pokud je napájecí vodič poškozen nebo jeví známky opotřebení. Poškozený napájecí vodič musí být vyměněn kvalifikovaným elektrotechnikem nebo servisem výrobce.

g) Pro zabránění zasažení elektrickým proudem nevkládejte kabel, zástrčku ani samotné zařízení do vody ani jiné kapaliny. Je zakázáno používat zařízení na mokrých površích.

h) POZOR – OHROŽENÍ ŽIVOTA! Během čištění nebo používání zařízení jej nikdy neponořujte do vody nebo jiných tekutín.

i) Nepoužívejte zařízení v místnostech s velmi vysokou vlhkostí / v bezprostřední blízkosti nádrží na vodu! j) Nepřipojujte zařízení přes zásuvkovou rozbočku, prodlužovací kabel apod.

k) Elektrické připojení musí být provedeno kvalifikovaným elektrotechnikem.

2.2. Bezpečnost na pracovišti

a) Udržujte pracovní prostor uklizený a dobře osvětlený. Nepořádek nebo nedostatečné osvětlení může vést k nehodám a úrazům. Budťe předvídaví, sledujte, co děláte, a při používání jednotky používejte zdravý rozum.

b) Nepoužívejte zařízení v potenciálně výbušné atmosféře, například v přítomnosti hořlavých kapalin, plynů nebo prachu.

c) Zjistíte-li poškození nebo nesrovnalosti v provozu výrobku, ihned jej vypněte a nahlaste oprávněné posobě.

d) V případě pochybností, zda výrobek funguje správně, nebo pokud zjistíte, že je poškozený, kontaktujte servis výrobce.

e) Opravy zařízení může provádět pouze servis výrobce. Je zakázáno provádět opravy svépomocně!

f) Při vznícení nebo požáru používejte na hašení zařízení pod napětím výhradně práškové nebo sněhové hasicí přístroje (CO2).

g) Zařízení používejte pouze v dostatečně větraných prostorech.
h) Pravidelně kontrolujte stav nálepek s informacemi týkajícími se bezpečnosti. Jsou-li nálepky nečitelné, vyměňte je.
i) Pokyny k používání si uložte pro pozdější použití. Pokud má být zařízení předáno třetím osobám, předejte současně s ním rovněž pokyny k používání.
j) Části balení a drobné montážní prvky ukládejte mimo dosah dětí.
k) Zařízení uložte mimo dosah dětí a zvířat.
I) Během používání tohoto zařízení společně s jinými zařízeními musí být při jejich používání zohledněny také jejich návody k použití.

Zapamatujte Během práce se zařízením chraňte děti a jiné, okolní osoby. sil

2.3. Osobní bezpečnost

a) Toto zařízení nepoužívejte, pokud jste unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků, které by mohly zhoršit vaši schopnost ovládat zařízení.
b) Zařízení není určeno pro použití osobami (včetně dětí) se sníženými mentálními, smyslovými nebo intelektuálními funkcemi nebo osobami, které nemají zkušenosti a/nebo znalosti, pokud nejsou pod dohledem nebo nebyly poučeny osobou odpovědnou za jejich bezpečnost o tom, jak používat zařízení.
c) Při obsluze tohoto zařízení budťe opatrní a zdravý rozum. Chvíle nepozornosti při práci může vést k vážnému zranění.
d) Pro zabránění náhodnému uvedení zařízení do provozu zkontrolujte před připojením ke zdroji napájení, zda je přepínač v poloze „vypnuto“.
e) Nepřeceňujte své možnosti. Po celou dobu práce udržujte rovnováhu. Ta umožňuje lepší kontrolu nad zařízením v neočekávaných situacích.
f) Zařízení není hračka. Zabraňte dětem, aby si se zařízením hrály.

2.4. Bezpečné používání zařízení

a) Zařízení nepoužívejte, pokud vypínač ON/OFF nefunguje správně (nezapíná a nevypíná). Zařízení, která nemohou být kontrolována pomocí přepínače, jsou nebezpečná, nesmějí se používat a musejí být opravena.
b) Před nastavováním, čištěním nebo servisem odpojte zařízení od napájení. Takové preventivní opatření snižuje riziko náhodného uvedení do provozu.
c) Nepoužívaný výrobek uchovávejte mimo dosah dětí a kohokoli, kdo není obeznámen se zařízením nebo s tímto návodem. V rukou nezkušených uživatelů jsou tato zařízení nebezpečná.
d) Udržujte zařízení v dobrém technickém stavu. Před každou prací zkontrolujte, zda zařízení není poškozeno nebo nejsou poškozeny jeho pohyblivé části (praskliny částí nebo veškeré jiné podmínky, které mohou mít vliv na bezpečný chod zařízení). V případě poškození vraťte zařízení před použitím k opravě.
e) Zařízení chraňte před dětmi.

f) Opravu a údržbu zařízení musí provádět kvalifikovaní pracovníci pomocí výhradně originálních náhradních dílů. Bude tak zajištěno bezpečné používání.

g) Aby byla zajištěna provozní integrita jednotky tak, jak byla navržena, neodstraňujte kryty instalované výrobcem ani šrouby.

h) Při přepravě a přenášení zařízení z místa jeho uložení na místo použití dbejte zásad bezpečnosti a ochrany zdraví při ručních přepravních pracích platných v zemi, v níž jsou zařízení používána.

i) Je-li zařízení v provozu, je zakázáno ho přesouvat, otáčet a jakkoliv s ním manipulovat.

j) Zapnuté zařízení neponechávejte bez dozoru.

k) Zařízení pravidelně čistěte, aby nedošlo k trvalému usazování nečistot.

I) Zařízení není hračka. Čištění a údržbu nesmějí provádět děti bez dozoru dospělé osoby.

m) Je zakázáno zasahovat do konstrukce zařízení a provádět změny jeho parametrů nebo konstrukce.

n) Zařízení nepoužívejte ani neukládejte v blízkosti zdrojů ohně a tepla.

o) Nezakrývejte větrací otvory zařízení!

p) Na zařízení neskladujte předměty, zejména ne na jeho skleněném povrchu.

q) Ohřívání prázdných nádob na zařízení je zakázáno.

r) Zařízení musí být používáno na povrchu, který je odolný vůči působení tepla. Nepokládejte přístroj na koberce, ubrusy apod., tedy na povrchy z hořlavých, tajících se materiálů.

s) Nestavějte zařízení na kovových površích.

t) UPOZORNĚNÍ! Varná deska zařízení zůstává horká delší dobu po vypnutí napájení. Dotek rozehřáté desky hrozí nebezpečím popálení kůže.

u) Používejte pouze a výhradně hrnce a pánve určené pro použití s indukčními varnými deskami.

v) Do oblasti topné desky spotřebiče nepokládejte kovové nádobí, příbory atd., protože se mohou velmi zahřát a způsobit popálení pokožky.

w) UPOZORNĚNÍ! Prsteny, hodinky, řetízky a jiné kovové předměty se mohou v těsné blízkosti zapnutého zařízení zahřát.

x) Je zakázáno dávat mezi hrnec/pánev a desku zařízení list papíru. Papír se může zapálit.

y) Hliníkovou fólii a platové nádobí a příbory udržujte mimo varnou desku zařízení.

z) Zařízení nepoužívejte v blízkosti zařízení citlivých na elektromagnetické záření, tj. platební karty, TV přijímače apod.

UPOZORNĚNÍ! Přestože byl výrobek navržen tak, aby byl bezpečný a měl dostatečné zabezpečení, a navzdory dalším bezpečnostním prvkům pro uživatele stále existuje mírné riziko nehody nebo zranění při manipulaci s jednotkou. Doporučujeme, abyste při používání s výrobkem nakládali opatrně a rozumně.

3. Návod k použití

Spotřebič je určen k ohřevu a vaření potravin a tekutin umístěných v nádobí a hrncích vhodných pro použití s indukčními vařiči.

Zodpovědnost za veškeré škody, které vzniknou jako důsledek používání zařízení způsobem, který není v souladu s jeho určením, je na straně uživatele.

3.1. Přehled produktů

RCIK-3500IC2.1
RCIK-3500IC4.2

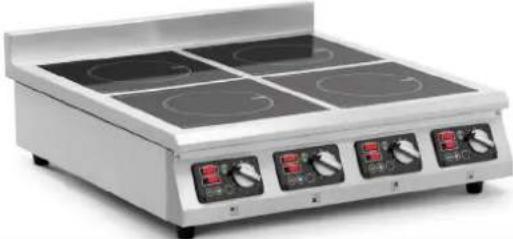

RCIK-3500IC4.3

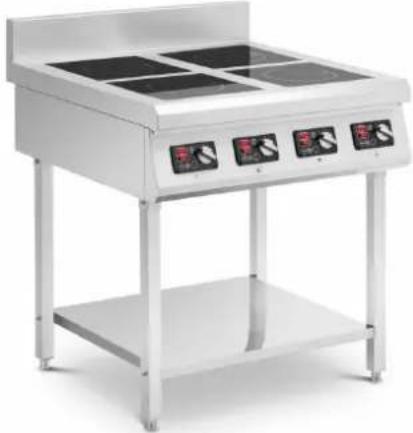

RCIK-3500IC4.4

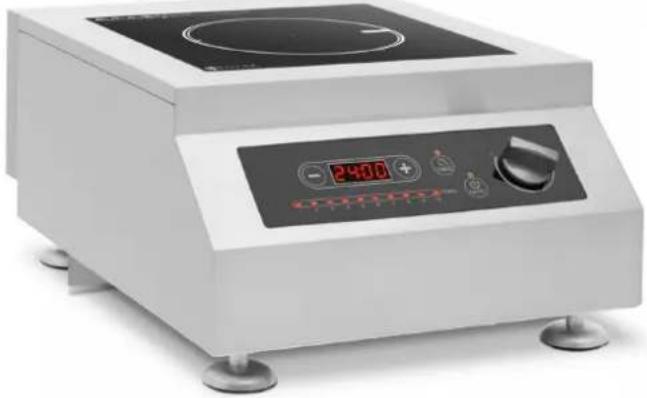

RCIK-5000IC

Ovládací panel:

RCIK-3500IC2.1 / RCIK-3500IC4.2 / RCIK-3500IC4.3 / RCIK-3500IC4.4:

1 - Vypínač ON/OFF
2 - Knoflík ovládání výkonu
3 - Funkce TIMER
4 - Displej napájení
5 - Časovač displeje (TIMER)
6 - Tlačítko pro snížení hodnoty časovače/výkonu
7 - Tlačítko pro zvýšení hodnoty časovače/výkonu

RCIK-5000IC:

1 - Knoflík ovládání výkonu
2 - Vypínač ON/OFF
3 - Kontrolka napájení
4 - Funkce TIMER
5 - Indikátor TIMER
6 - Tlačítko pro snížení hodnoty časovače/výkonu
7 - Tlačítko pro zvýšení hodnoty časovače/výkonu
8 - Zobrazení času
9 - LED pro indikaci úrovně výkonu

3.2. Příprava k práci

UMÍSTĚNÍ ZAŘÍZENÍ

Teplota prostředí nesmí překračovat 40 °C a relativní vlhkost by neměla překračovat 85 %. Zařízení postavte tak, aby byla zajištěna dostatečná cirkulace vzduchu. Udržujte minimální vzdálenost 10 cm od každé stěny zařízení. Zařízení používejte v dostatečné vzdálenosti od horkých ploch. Vždy používejte jednotku na rovném, stabilním, čistém, ohnivzdorném a suchém povrchu a mimo dosah dětí a osob s narušenými mentálními, smyslovými a intelektuálními funkcemi. Umístěte jednotku tak, aby byla hlavní zástrčka kdykoli dostupná.

Nezapomeňte, že napájení zařízení musí odpovídat údajům uvedeným na typovém štítku!

Před prvním použitím odmontujte všechny součásti a umyjte je i celé zařízení.

Udržujte zařízení mimo zdroj vody; jednotka nebude fungovat, pokud je vstup a výstup vzduchu vlhký. Uchovávejte mimo dosah plynových sporáků nebo jiných podobných sporáků. Pokud je okolní teplota vysoká, jednotka může přestat fungovat.

3.3. Práce se strojem

Nestavte na varnou desku uzavřené plechovky. Nebezpečí výbuchu. Mezi varnou desku a pánev nedávejte papír ani hadřík.

Režim napájení:

Zapojte napájecí kabel, jednotka jednou pípne.

POZNÁMKA: Pro správnou funkci by měl být pro každou instalovanou jednotku použit samostatný vyhrazený obvod. Každý okruh by měl být chráněn jističem.

Zacházení:

Zapněte varnou desku stisknutím tlačítka "ON/OFF". Umístěte nádobí obsahující přísady na varnou desku.

Otáčejte ovladačem nebo používejte tlačítka „+“ nebo „-“, dokud se na LED displeji nezobrazí požadované nastavení „Power Cook“.

Otočte knoflíkem doleva pro snížení výkonu a doprava pro zvýšení výkonu.

Chcete-li varnou desku vypnout, otočte ovládacím knoflíkem doleva a tiskněte tlačitko „ZAP/VYP“, dokud „necvakne“ a LED displej nezhasne.

Režim časovače:

Zapněte varnou desku otočením knoflíku doprava NEBO stiskněte tlačítko "ON/OFF".

Umístěte nádobí obsahující přísady na varnou desku.

Stiskněte tlačítko režimu časovače (0\~24 hodin).

Stisknutím tlačítek "+" nebo "-" nastavíte čas v 1minutových intervalech (0-60 min), dlouhým stisknutím tlačítka "+" nebo "-" nastavíte čas v 5minutových intervalech.

Stiskněte znovu tlačítko Timer a pomocí tlačítek „+“ nebo „-“ nastavte v 1-hodinových intervalech (0-24 hodin).

Stiskněte tlačítko Timer potřetí pro vypnutí režimu časovače.

Chcete-li varnou desku vypnout, stiskněte tlačítko "ON/OFF" nebo otočte knoflík do polohy "OFF".

3.4. ČISTĚNÍ A ÚDRŽBA

a) Před každým čištěním, seřízením, výměnou vybavení a rovněž není-li zařízení používáno, vytáhněte síťovou zástrčku a zařízení nechejte zcela vychladnout.
b) Na čistění ploch zařízení používejte výhradně přípravky neobsahující leptavé látky.
c) Na čistění zařízení používejte pouze jemné čisticí přípravky na čistění ploch určených pro styk s potravinami.
d) Po každém čištění by měly být všechny části před opětovným použitím zařízení důkladně vysušeny.
e) Zařízení uchovávejte na suchém a chladném místě chráněném před vlhkostí a přímým slunečním zářením.
f) Na zařízení nestříkejte vodu ani ho nevkládejte do vody.
g) Dejte pozor, aby skrze otvory, které se nacházejí na krytu, nepronikla voda.
h) Větrací otvory čistěte štětečkem a stlačeným vzduchem.
i) Zařízení pravidelně kontrolujte z hlediska jeho technické funkčnosti a na jakákoli poškození.
j) Na čistění používejte měkký a vlhký hadřík.

k) Nepoužívejte ostré a/nebo kovové předměty (např. drátěný kartáč nebo kovovou špachtli), protože by mohly poškodit povrch materiálu, ze kterého je spotřebič vyroben.

I) Nečistěte jednotku kyselými látkami, lékařskými prostředky, ředidly, palivem, oleji nebo jinými chemikáliemi. Mohlo by dojít k poškození zařízení.

3.5. Chybové kódy

Chybový kód	Chyba	Analýza
EC/E16	Základní deska se nemůže připojit kovládacímu panelu.	Zkontrolujte připojení vodičů mezi hlavní deskou a řídicí deskou displeje.
E0	Porucha elektrického obvodu.	Zkontrolujte cívku.
E1	Ochrana proti prázdným nádobám.	Je pánev umístěna na indukční varné desce? Je nádoba kompatibilní s varnou deskou?
E2	Ochrana proti nízkému napětí.	Zkontrolujte hodnotu napětí.
E3	Ochrana proti vysokému napětí.	Zkontrolujte hodnotu napětí.
E4	Obvod teplotního čidla je otevřený.	Zkontrolujte, zda není teplotní snímač poškozen nebo odpojen.
E4	Zkrat na teplotním čidle.	Zkontrolujte, zda není snímač teploty poškozen ve své izolaci nebo zda není obnažený jeho kovový drát.Zkontrolujte, zda není poškozená zásuvka.
E7	Přerušený obvod snímače IGBT.	Zkontrolujte, zda není IGBT senzor poškozený nebo odpojený.
E7	Zkrat na snímači IGBT.	Zkontrolujte, zda nemá IGBT snímač poškozenou izolaci nebo zda není obnažený jeho kovový drát.Zkontrolujte, zda není poškozená zásuvka.
E8	Přehřátí teplotního čidla.	Zkontrolujte, zda nejsou poškozeny ventilátory pod spirálou nebo zda nedochází ke špatnému odvodu tepla.
E9	Přehřátí snímače IGBT.	Zkontrolujte, zda nejsou poškozeny ventilátory na základní desce nebo zda není ucpaný přívod vzduchu, což má za následek špatný odvod tepla.

LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ.

Po skončení životnosti toto zařízení nelikvidujte s normálním komunálním odpadem, ale odevzdejte ho do sběrného dvora za účelem recyklace elektrických a elektronických zařízení. To je označeno symbolem na produktu, návodu k obsluze nebo obalu. Plasty použité v zařízení jsou vhodné pro opakované použití v souladu s jejich označením. Opětovným použitím, recyklací nebo aplikací jiných forem využití odpadních strojů významně přispíváte k ochraně našeho životního prostředí.

Informace o příslušném sběrném dvoře pro likvidaci vyřazených zařízení Vám poskytne orgán místní samosprávy.
