HASZNÁLATI ÚTMUTATÓ CoolMatic CRD 50S DOMETIC
Szerelési és használati útmutató ..... 303
Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.
Tartalomjegyzék
1 Szimbólumok magyarázata 304
2 Biztonsági tudnivalók 304
3 A csomag tartalma 307
4 Tartozékok.... 307
5 Rendeltetésszerű használat. 307
6 Müszaki leírás 308
7 A hütőszekrény elhelyezése és csatlakoztatása. 309
8 A hűtőszekrény használata ....312
9 Tisztítás és ápolás .....317
10 Szavatosság. 317
11 Ártalmatlanítás. 318
12 Üzemzavarok elhárítása .....319
13 Müszaki adatok 322
1 Szimbólumok magyarázata
VESZÉLY!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okoz.
FIGYELMEZTETÉS!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.
VIGYÁZAT!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.
FIGYELEM!
Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.
MEGJEGYZÉS
Kiegészítő információk a termék kezelésével kapcsolatosan.
2 Biztonsági tudnivalók
A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:
- szerelési vagy csatlakozási hiba
- a termék mechanikai behatások és túlfeszültségek miatti sérülése
- a termék kifejezett gyártói engedély nélküli módosítása
- az útmutatóban leírt céloktól eltérő felhasználás
2.1 Általános biztonság
VESZÉLY!
- Hajóknál: hálózati üzem esetén feltétlenül gondoskodjon arról, hogy az áramellátás Fl-relén keresztül legyen biztosítva.
FIGYELMEZTETÉS!
- A nedves helyiségekben történő telepítéseket csak szakemberrel végeztesse.
- Ne használja a készüléket, ha az láthatóan megsérült!
- Ha a készülék csatlakozókábele megsérül, akkor azt – a veszélyeztetések elkerülése érdekében – a gyártóval, a vevőszolgálattal vagy egy hasonlóan képzett szakemberrel kell kicseréltetni.
- A készüléken csak szakember végezhet javításokat. Nem szakszerű javítások jelentős veszélyeket okozhatnak.
- Jelen készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékelési és mentális képességű, illetve megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.
- A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.
- A gyermekek felügyeletével biztosítani kell, hogy ne játszhassanak a készülékkel.
- A készüléket 8 év alatti gyermekek által nem hozzáférhető módon tárolja és használja.
- Ne tároljon a készülékben robbanékony anyagokat (például éghető hajtógázt tartalmazó permetpalackokat).
VIGYÁZAT!
- Zúzódásveszély! Ne nyúljon a zsanérok közé.
- Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni.
FIGYELEM!
- Hasonlítsa össze a feszültségadatokat a típustáblán a rendelkezésre álló energiaellátással.
- Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.
- Ha a hűtőkészülék az egyenáramú aljzathoz van csatlakoztatva: Kösse le a hűtőkészüléket és más fogyasztókat az akkumulátorról, mielőtt gyorstöltő berendezést csatlakoztatna.
- Ha a hűtőkészülék az egyenáramú aljzathoz van csatlakoztatva: Húzza ki a csatlakozódugót vagy kapcsolja ki a hűtőkészüléket, ha a jármű motorját kikapcsolja. Ellenkező esetben az akkumulátor lemerülhet.
- A hűtőkészülék nem alkalmas maró hatású vagy oldószert tartalmazó anyagok tárolására.
- Mindig tartsa tisztán a lefolyónyílást.
- Semmilyen esetben ne nyissa ki a hütökört.
- Soha ne szállítsa vízszintes helyzetben a készüléket, nehogy kifolyjon az olaj a kompresszorból.
- Ügyeljen arra a szállításkor, hogy ne sérüljön a hűtőkör. A hűtőkörben található hűtőközeg gyúlékony.
A hűtőkör sérülése esetén:
– Kerülje a nyílt lángot és a gyújtószikrákat.
– Szellőztesse ki jól a helyiséget.
- A készüléket száraz és fröccsenő víz ellen védett helyen állítsa fel.
2.2 Biztonság a készülék üzemeltetése során
VESZÉLY!
- Soha ne fogjon meg puszta kézzel csupasz vezetékeket. Ez mindenek előtt a váltakozó áramú hálózatról történő üzemeltetés során érvényes.
VIGYÁZAT!
- Üzembe helyezés előtt ügyeljen arra, hogy a vezeték és a dugasz száraz legyen.
- Ha a készüléket akkumulátorra csatlakoztatja, biztosítsa, hogy élelmiszerek ne kerüljenek érintkezésbe az akkumulátorsavval.
FIGYELEM!
- Ne használjon elektromos készülékeket a hűtőkészülék belsejében, kivéve, ha ezeket a készülékeket a gyártó erre a célra javasolja.
- Ne helyezze a készüléket nyílt láng vagy más hőforrás közelébe (fűtés, erős napsugárzás, gázkályha stb.).
• Túlmelegedés miatti veszély!
Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégítően eltávozhasson. A levegő keringetése érdekében gondoskodjon arról, hogy a készülék kielégítő távolságban álljon a faltól vagy tárgyaktól.
- Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve.
- Ne töltsön folyadékot vagy jeget a belső tartályba.
- Soha ne merítse vízbe a készüléket.
- Védje a készüléket és a kábeleket a hőtől és a nedvességtől.
- Ügyeljen arra, hogy az élelmiszerek ne érjenek hozzá a hűtőtér falaihoz.
3 A c s o m a g t
Mennyiség Megnevezés
| 1 | H | ű | t | ő | s | z | e | k | r | é |
| 1 | Kezelési útmutató | |||||||||
4 T a r t o z é k o
Megnevezés Cikkszám
MPS35 hálózati adapter 9103555825
5 Rendeltetésszerű használat
A hűtőszekrény élelmiszerek hűtésére és fagyasztására alkalmas.
FIGYELEM!
Amennyiben gyógyszereket kíván hűteni, ellenőrizze, hogy a készülék hűtőteljesítménye megfelel-e a gyógyszer hűtési igényének.
Optimális hűtési teljesítmény +16 °C és +38 °C közötti környezeti hőmérséklet, valamint legfeljebb 90 %-os páratartalom mellett biztosítható.
6 M ú s z a k i l ε
A CoolMatic CRD0050 készülékek áruk lehűtésére és hidegen tartására használhatók. A fagyasztórekeszben áruk fagyasztva tárolhatók.
A hűtőfiók a fogantyúnál fogva kihúzható és tisztítási célokra teljesen eltávolítható a hűtőtérből. Palackokat vagy italcsomagolásokat távtartók óvnak meg az eldőléstől a kihúzásnál.
A fagyasztórekesz kivehető. Így a hűtőtér szükség esetén megnagyobbítható.
A hűtőszekrényben felhasznált anyagok élelmiszerek szempontjából veszélytelenek. A hűtés keringetőrendszere karbantartásmentes.
A készülék 12 V-os vagy 24 V-os egyenfeszültségről való üzemeltetésre alkalmas (például lakóautókban, lakókocsikban vagy hajókon).
Egyenirányító segítségével (tartozék) a 12, ill. 24 V-os hűtőszekrények váltakozó áramú hálózatról is üzemeltethetők:
- MPS35: típusú egyenirányító 100 – 240 V-os hálózatról történő felhasználásra
A kívánt hőmérséklet termosztáton keresztül fokozatmentesen beállítható.

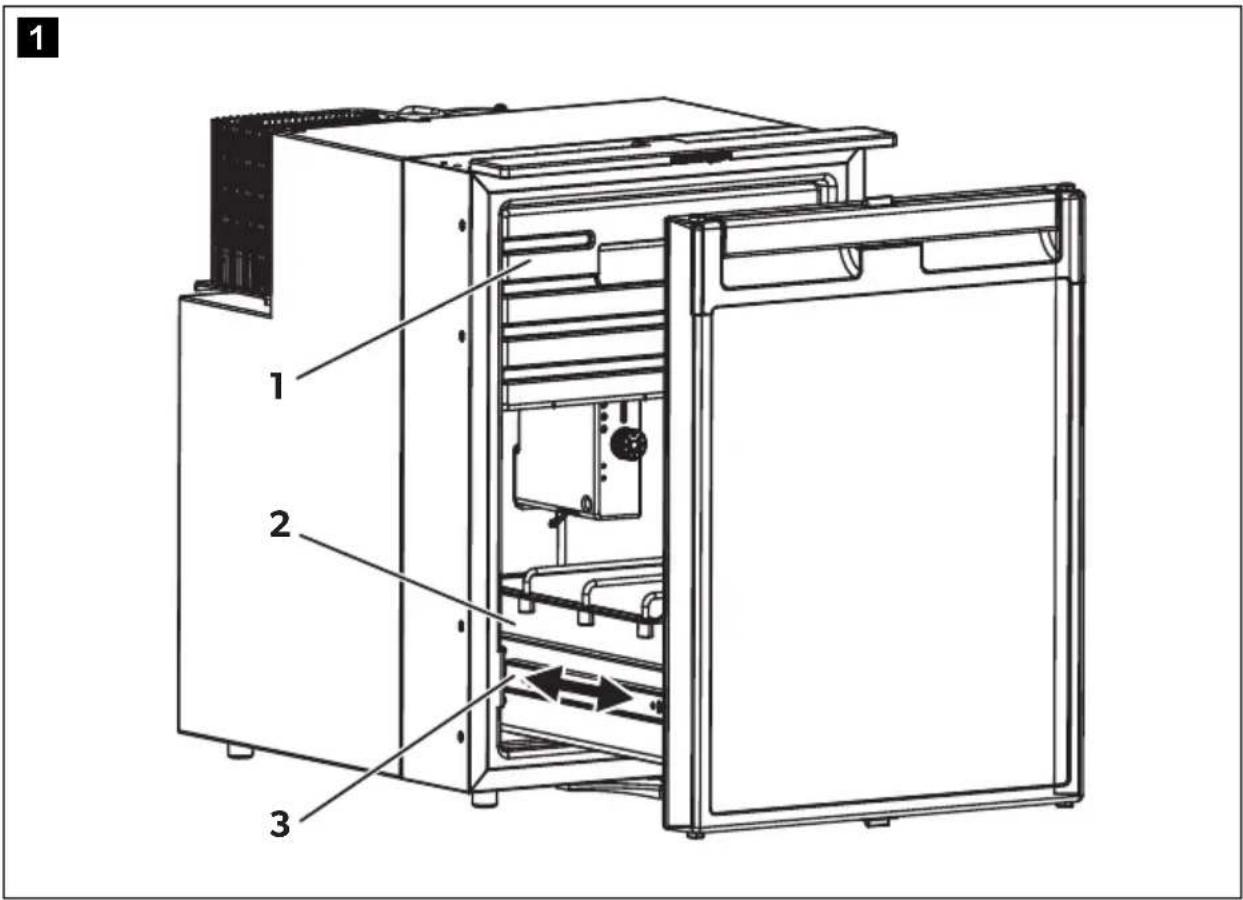

6.1 A készülék áttekintése
Szám /
- ábra, 3. oldal
Magyarázat
1 Fagyasztórekesz (kivehető)
2 Hűtőfiók (kivehető)
3 Hűtőfiók rögzítőkarja
6.2 Kezelőelemek
Szám /
- ábra, 3. oldal
Magyarázat
1 Hőmérséklet-szabályozó
2 Zöld LED (üzem)
3 Piros LED (hiba)
4 Belső világítás
7 A hűtőszekrény elhelyezése és csatlakoztatása
FIGYELEM! Biztonsági megjegyzések hajókon való elhelyezéshez
Vegye figyelembe a különösen hajókon történő elhelyezésére vonatkozó következő megjegyzéseket:
- A hűtőkészülék rövid ideig tartó legfeljebb 30°-os dőlésig működő-képes. A hűtőszekrény elhelyezésénél vegye figyelembe, hogy a készüléket ilyen adottságok esetén rögzíteni kell. Az elhelyezéssel kapcsolatos kérdésekel forduljon szakkereskedőhöz.
- A hütőszekrényt úgy állítsa fel, hogy a felmelegedett levegő megfelelően távozni tudjon (felfelé vagy oldalirányban, 3. ábra, 4. oldal).
- A készülék +16 °C és +38 °C közötti környezeti hőmérséklet-tartományban üzemeltethető.
- Hálózati üzem esetén feltétlenül gondoskodjon arról, hogy az áramellátást hibaáram-kapcsolón keresztül kapja a készülék!
7.1 A hűtőszekrény elhelyezése
FIGYELEM!
- A készüléket a veszélyeztetés elkerülése érdekében a kezelési útmutatóban leírtaknak megfelelően rögzítse.
- Tartsa a készülékházban vagy a beépítési szerkezetben lévő nyílásokat (szellőzőrések stb.) szabadon, tárgyaktól mentesen.
- A hütőszekrény kizárólag beépítési fülkébe történő elhelyezésre alkalmas. A beépítés után kizárólag a készülék előlapja lehet szabadon hozzáférhető.
- Teljes fékezéskor nagy erők hatnak menetirányban. A hűtőegységen és a jármű belső terében bekövetkező károk elkerülése érdekében a hűtőegységet úgy kell telepíteni, hogy frontrésze ne menetirányba nézzen.
A készülék +16 °C és +38 °C közötti környezeti hőmérséklet-tartományban üzemeltethető. Tartós üzemben a levegő nedvességtartama nem lépheti túl a 90 %-ot.
A készüléket száraz, védett helyen állítsa fel. A készüléket ne helyezze olyan hőforrá- sok mellé, mint például fűtőtestek, gázsütők, melegvíz-vezetékek, stb.
A hűtőszekrényt úgy állítsa fel, hogy a felmelegedett levegő megfelelően távozni tudjon (felfelé vagy oldalirányban). Ennek megfelelően gondoskodjon kielégítő szellőzésről (3. ábra, 4. oldal).
| Szám /3. ábra, 4. oldal | Magyarázat |
| 1 Hideglevegő-beáramlás | |
| 2 Meleglevegő-kiáramlás | |
| 3 Kondenzátor | |
| 4 Távolság fent, ha felfelé vagy oldalra nem tud elegendő levegő áramolni | |
A hűtőszekrény normál üzeme során létrejövő kondenzátum (lecsapódó pára) a készülék két kifolyónyílásán keresztül vezethető el. A készülék kiszállítási állapotában ezek a kifolyónyílások le vannak zárva. A két kifolyónyílás a készülék hátoldalán és alsó részén található (4. ábra, 4. oldal).
Válassza ki a beépítési helynek megfelelő kondenzátum-kifolyónyílást és távolítsa el annak zárófedelét.
▶A készülék belső terének megnyitásához dugjon be egy hegyes tárgyat (például csavarhúzót) kb. 25 – 30 mm mélyen a kifolyónyílásba.
▶ Távolítsa el a felfogócsészét (5. ábra 1, 5. oldal).
Csatlakoztasson tömlőt (6. ábra 2, 5. oldal) a kieresztőcsonkra (6. ábra 1, 5. oldal).
7.2 A hűtőszekrény csatlakoztatása
A hütőszekrény egyenáramú csatlakoztatása
A hütőszekrény 12 V vagy 24 V egyenfeszültséggel üzemeltethető.
FIGYELEM!
Feszültség- és teljesítményveszteségek elkerülése érdekében a csatlakozókábelt lehetőleg röviden és megszakításmentesen kell kialakítani. Ezért kerülje kiegészítő kapcsolók, dugós csatlakozók vagy elosztóaljzatok használatát.
A kábel szükséges keresztmetszetét a kábelhossz függvényében határozza meg a következő szerint: 7. ábra, 5. oldal.
A 7. ábra, 5. oldal magyarázata
Koordinátatengely Jelentés Egység
| I | K | á | b | e |
| Kábelkeresztmetszet mm^2 | ||||
FIGYELEM!
Ügyeljen a helyes polaritásra.
A készülék üzembe helyezése előtt ellenőrizze, hogy az üzemi feszültség és az akkumulátorfeszültség egyezik-e (lásd adattábla).
▶A hűtőszekrényt
– lehetőleg közvetlenül az akkumulátor pólusaira, vagy
- egy 12 V--- aljzathoz, vagy egy 24 V--- aljzathoz csatlakoztassa.
A pozitív vezetéket 15 A-es (12 V esetén), illetve 7,5 A-es (24 V esetén) biztosítékkal biztosítsa (8. ábra 1, 6. oldal).
Csatlakoztassa a piros kábelt (8. ábra p, 6. oldal) az akkumulátor pozitív pólusához.
Csatlakoztassa a fekete kábelt (8. ábra f, 6. oldal) az akkumulátor negatív pólusához.
FIGYELEM!
Kösse le a készüléket és más fogyasztókat az akkumulátorról, mielőtt az akkumulátort gyorstöltő készülékkel töltené fel!
A készülékek elektronikáját a túlfeszültségek károsíthatják.
A biztonság érdekében a hűtőszekrény elektronikus polaritásvédelemmel rendelkezik, amely a hűtőszekrényt az akkumulátorhoz való csatlakoztatásnál póluscsere ellen és rövidzárlat ellen védi. Az akkumulátor védelme érdekében a hűtőszekrény automatikusan kikapcsol, ha a feszültség nem kielégítő (lásd a következő táblázatot).
| 12 V | 24 V | |
| Kikapcsolási feszültség | 10,4 V | 22,8 V |
| Újra-bekapcsolási feszültség | 11,7 V | 24,2 V |
A hütőszekrény csatlakoztatása váltakozó áramhoz (tartozék)
VESZÉLY! Életveszély!
- Soha ne dolgozzon dugóscsatlakozókkal és kapcsolókkal, ha nedves a keze vagy nedves helyen áll.
- Ha hűtőkészülékét egy hajó fedélzetén száraz helyiségekben használatos csatlakozóval kell üzemeltetnie váltakozó áramú hálózatról, akkor minden esetben túlfeszültség-védőkapcsolót kell a váltakozó áramú hálózat és a hűtőkészülék közé kapcsolnia. Ilyen esetben kérje szakember tanácsát.
A hűtőkészülékeket 100 – 240 V\~ -os váltakozó feszültségre csatlakoztathatja, ha használja az MPS35 egyenirányítót (Tartozékok).
Az MPS35 egyenirányító elsőbbségi kapcsolással rendelkezik, amely kíméli a csatlakoztatott akkumulátort. 100 – 240 V\~ hálózati feszültség esetén az egyenirányító akkumulátoros üzemmódról automatikusan hálózati üzemre kapcsol át.
A 100 – 240 V\~ hálózat leválasztása esetén a hálózati egyenirányító automatikusan újból akkumulátorüzemre kapcsol át. A hálózati egyenirányítón keresztüli hálózati üzem mindig előnyt élvez az akkumulátoros üzemeléssel szemben.
Ha a hűtőszekrényt váltakozó feszültségre csatlakoztatja, akkor a következő módon járjon el:
Rögzítse az egyenirányítót az ábrázolt módon a hűtőszekrény hátulján erre kialakított helyen (9. ábra, 6. oldal).
▶ Biztosítsa a váltakozó áramú kört lomha biztosítékkal (250 V / 4 A) (9. ábra 3, 6. oldal).
▶ Csatlakoztassa az egyenirányítót a(z) 9. ábra, 6. oldal szerint.
Csatlakoztassa a hűtőszekrényt az egyenirányítóra (9. ábra 2, 6. oldal):
– Piros kábel: Akkumulátor pozitív pólusa
– Fekete kábel: Akkumulátor negatív pólusa
▶ Dugja be a dugós csatlakozót az AC-aljzatba (9. ábra 1, 6. oldal).
8 A hűtőszekrény használata
MEGJEGYZÉS
Mielőtt az új hűtőszekrényt üzembe helyezné, higiéniai okokból tisztítsa meg belül és kívül nedves ruhával (lásd „Tisztítás és ápolás” fej., 317. oldal).
8.1 Energiatakarékossági tippek
- A készülék működtetéséhez válasszon jól szellőző és napfénytől védett helyet.
- Hagyja lehûlni a meleg ételeket, mielõtt azokat hidegen tartaná a készülékben.
- Ne nyissa ki a hütőkészüléket a szükségesnél gyakrabban.
- Ne hagyja nyitva a hütőkészüléket a szükségesnél hosszabban.
- Ha a hűtőszekrényben jégréteg alakult ki, olvassza le.
- Kerülje a fölöslegesen alacsony belső hőmérsékletet.
- Rendszeres időközönként tisztítsa meg a kondenzátort a portól és szennyeződésektől.
8.2 A hűtőszekrény használata
A hűtőszekrény friss élelmiszerek konzerválását teszi lehetővé. Ezen túlmenően a fagyasztórekeszben mélyhűtött élelmiszereket konzerválhat és friss élelmiszereket fagyaszthat le.
FIGYELEM!
- A hűtőkészülék belsejében nem szabad elektromos készülékeket használni. Kivételt képeznek a gyártójuk által erre a célra engedélyezett készülékek.
- Ügyeljen arra, hogy üvegtárolókban levő italok vagy ételek ne hüljenek le túlzottan.
Megfagyás esetén a folyadékok vagy folyékony ételek térfogata megnő. Ez az üvegtárolók széttörését okozhatja. - Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni.
- Ügyeljen arra, hogy csak olyan tárgyak, illetve áruk legyenek a hűtőszekrényben, amelyek lehűthetők a kiválasztott hőmérsékletre.
A hütőszekrény bekapcsolásához forgassa jobbra a hömérséklet-szabályozót (2. ábra 1, 3. oldal).
MEGJEGYZÉS
A bekapcsolás után a hűtőszekrénynek kb. 60 mp-re van szüksége a kompresszor elindulásáig.
A hömérséklet beállítása
A hőmérsékletet fokozatmentesen, a hőmérséklet-szabályozón keresztül állíthatja be.
A hűtőszekrény bekapcsolásához forgassa jobbra a hőmérséklet-szabályozót (2. ábra 1, 3. oldal).
A beépített termosztát a hőmérsékletet a következő módon szabályozza:
- 1 = legalacsonyabb hűtési teljesítmény
- 7 = legmagasabb hűtési teljesítmény
MEGJEGYZÉS
A hűtési teljesítményt az alábbiak befolyásolhatják:
- a környezeti hömérséklet
- a konzerválandó élelmiszerek mennyisége
- az ajtónyitások gyakorisága
Élelmiszerek konzerválása
A hűtőrekeszben élelmiszerek konzerválhatók. Az élelmiszerek konzerválási ideje általában a csomagoláson van feltüntetve.
FIGYELEM!
Ne konzerváljon meleg élelmiszert a hűtőrekeszben. Ne helyezzen folyadékot tartalmazó üvegtárolókat a fagyasztórekeszbe.
MEGJEGYZÉS
Illatokat és ízeket könnyen átvevő élelmiszereket, valamint magas alkoholtartalmú folyadékokat és termékeket jól záródó tárolókban konzerváljon.
▶ Vegye figyelembe az élelmiszerek csomagolásain lévő hőmérsékleti és eltarthatósági adatokat.
▶ A konzerválásnál vegye figyelembe az alábbi megjegyzéseket:
- Az éppen kiolvadó vagy már kiolvadt termékeket soha ne fagyassza újból le, hanem minél hamarabb használja fel.
– Az élelmiszereket csomagolja be alumínium- vagy polietilénfóliába és megfelelő fedeles tartókba zárja azokat. Ezáltal az élelmiszerek aromája, állaga és frissessége jobban megőrizhető.
Hűtőfiók kivétele
▶Húzza fel a hűtőfiókot ütközésig.
▶Az ütköző kioldásához nyomja felfelé a rögzítőkart.
▶Húzza ki a hűtőfiókot.
Fagyasztórekesz kivétele
▶Nyissa ki a fagyasztórekesz fedelét és állítsa vízszintesen.
▶Oldja ki a láncot a rögzítésből.
Húzza le a fedelet kifelé. Ezáltal a rekesz alja is kihúzódik.
A hűtőtér leolvasztása
A készülék két lehetőséget biztosít az üzemeltetés során keletkező kondenzátum eltávolítására:
- Elvezetés közvetlenül a kültérbe:
Távolítsa el a felfogócsészét (5. ábra 1, 5. oldal).
Csatlakoztasson tömlőt (6. ábra 2, 5. oldal) a kieresztőcsonkra (6. ábra 1, 5. oldal).
• Gyűjtés a felfogócsészében:
Szükség esetén ürítse ki a felfogócsészét (5. ábra 1, 5. oldal).
A fagyasztórekesz leolvasztása
FIGYELEM!
A jégrétegek eltávolítására vagy odafagyott tárgyak leválasztására ne használjon mechanikus szerszámokat.
A hűtőszekrény leolvasztásához járjon el a következő módon:
▶Vegye ki a hűtött árukat.
▶ Tárolja azokat adott esetben egy másik hűtőkészülékben, hogy hidegen maradjanak.
▶ Állítsa a hőmérséklet-szabályozót (2. ábra 1, 3. oldal) „0” helyzetbe.
▶Hagyja az ajtót nyitva.
8.3 A reteszelés oldása
FIGYELEM!
A reteszelőmechanizmust csak nyitott fióknál működtesse. Zárt fióknál történő működtetés esetén a készülék megsérül.
A hűtőszekrény olyan reteszelőmechanizmussal rendelkezik (11. ábra 1, 7. oldal), amely egyidejűleg szállításbiztosításként is működik. A következő beállítások lehetségesek:
- Lock (a kereket ütközésig jobbra kell forgatni): A fiók zárva és biztosítva van. A fiók nyitásához húzza a fogantyút felfelé és húzza ki a fiókot.
- Lock (a kereket ütközésig balra kell forgatni): A fiók kissé nyitva, de rögzítve van. Használja ezt az állapotot, ha a készüléket hosszabb időre üzemen kívül helyezi.
8.4 A hűtőszekrény kikapcsolása és üzemen kívül helyezése
Ha a hütőszekrényt hosszabb időre üzemen kívül szeretné helyezni, a következő módon járjon el:
▶ Állítsa a hőmérséklet-szabályozót (2. ábra 1, 3. oldal) „0” fokozatra.
A hűtőkészülék csak akkor kapcsol ki, ha kattanás hallható.
▶Válassza le a csatlakozókábelt az akkumulátorról vagy húzza ki a váltakozó áramú vezeték csatlakozódugóját az egyenirányítóból.
Tisztítsa meg a hűtőszekrényt (lásd: „Tisztítás és ápolás” fej., 317. oldal).
▶ Forgassa a reteszelőkereket (11. ábra 1, 7. oldal) ütközésig balra („Vent“).
▶Zárja be az ajtót úgy, hogy bekattanjon.
√ Az ajtó nyitva marad, így megakadályozza, hogy szagok képződhessenek.
9 Tisztítás és ápolás
FIGYELMEZTETÉS!
A készüléket minden tisztítás és karbantartás előtt válassza le a hálózatról.
FIGYELEM! Sérülésveszély!
- Soha ne tisztítsa a hűtőkészüléket folyó víz alatt vagy mosogatóvízben.
- Ne használjon a tisztításhoz éles tisztítóeszközöket vagy kemény tárgyakat, mert azok a hűtőkészüléket megsérthetik.
- A leolvasztási folyamat gyorsításához ne használjon kemény vagy hegyes szerszámokat.
A hűtőszekrényt rendszeresen és szennyeződés esetén haladéktalanul tisztítsa meg nedves ruhával.
Ügyeljen arra, hogy ne csöppenjen víz a tömítésekbe. Ez az elektronikát károsíthatja.
▶A hűtőszekrényt tisztítás után ruhával törölje szárazra.
10 Szavatosság
A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.
A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:
- a számla vásárlási dátummal rendelkező másolatát,
- a reklamáció okát vagy a hibát tartalmazó leírást.
11 Ártalmatlanítás
FIGYELMEZTETÉS! Gyermekcsapda!
A régi hűtőszekrény ártalmatlanítása előtt:
- Szerelje ki a fiókot.
- Hagyja a polcokat a hűtőszekrényben, hogy gyermekek ne mászhas- sanak bele.
▶ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.
Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.
12 Üzemzavarok elhárítása
A piros LED jelentése (2. ábra 3, 3. oldal)
Üzemzavarok esetén a piros LED többször is kigyullad. Az impulzusok száma a hiba fajtájától függ.
Minden felvillanás egy-egy negyed másodpercig tart. Az impulzussorozat végén szünet következik. A hiba sorozatjelzése négy másodpercenként megismétlődik.
| Fény-impulzusok száma | Hiba Lehetséges ok | |
| 1 Tápfeszültség A tápfeszültség a beállított tartományon kívül van. | ||
| 2 Ventilátor-túláram | A ventilátor az elektronikaegységet | 1 A-nél nagyobb árammal terheli. |
| 3 A motor nem indul el A forgórész megszorult. | A hűtőrendszerbeli nyomáskülönbség túl nagy (> 5 bar). | |
| 4 Túl alacsony fordulatszám | Túlzottan terhelt hűtőrendszer esetén a motor 1850 min^-1 minimális fordulatszáma nem tartható fenn. | |
| 5 Az elektronikaegység túlmelegedése | Túlzottan terhelt hűtőrendszer vagy túl magas hőmérséklet esetén az elektronika túl forró lesz. | |
A belső hőmérséklet túl alacsony az „1”-es szabályozófokozatban
| Hiba Lehetséges ok Megoldás | ||
| A kompresszor folyamatosan jár | A termosztát meghibásodott Cserélje ki a termosztátot | |
| A kompresszor hosszan jár | A fagyasztórekeszben nagyobb mennyiség lett lefagyasztva | - |
A kompresszor nem jár (akkumulátoros csatlakozás)
| Hiba Lehetséges ok Megoldás | ||
| U_KAP = 0 V Szakadás az akkumulátor és az elekt-ronika közötti csatlakozóvezetékben | Állítsa helyre a csatlakozást | |
| A főkapcsoló (ha van) meghibásodott Cserélje ki a főkapcsolót | ||
| A kiegészítő vezetékbiztosíték (ha van) átégett Cserélje ki a vezetékbiztosítékot | ||
| U_KAP ≤ U_BE | Az akkumulátorfeszültség túl alacsony Az akkumulátor feltöltése | |
| Indítási kísérlet: U_KAP ≤ U_KI | Laza kábelcsatlakozásRossz érintkezés (korrózió) | Állítsa helyre a csatlakozást |
| Az akkumulátorkapacitás túl alacsony Cserélje ki az akkumulátort | ||
| A kábelkeresztmetszet túl kicsi Cserélje ki a kábelt(7. ábra, 5. oldal) | ||
| Indítási kísérlet: U_KAP ≥ U_BE | A környezeti hőmérséklet túl magas – | |
| A be- és kimeneti szellőzőlevegő áramlása nem kielégítő | Helyezze át a hűtőkészüléket | |
| A kondenzátor elszennyeződött Tisztítsa meg a kondenzátort | ||
| Elektromos szakadás a kompresszorban a dugók között | A kompresszor hibás A javítást csak | engedéllyel rendelkező vevőszolgálat végezheti. |
U_KAP Az elektronika pozitív és negatív kapcsa közötti feszültség
U_BE Az elektronika bekapcsolási feszültsége
U_KI Az elektronika kikapcsolási feszültsége
A kompresszor nem jár (csatlakozás váltakozó feszültségre)
| Hiba Lehetséges ok Megoldás | ||
| Nincs feszültség Szakadás | a csatlakozóvezetékben Állítsa helyre a csatlakozást | |
| A főkapcsoló (ha van) meghibásodott | Cserélje ki a főkapcsolót | |
| A kiegészítő vezetékbiztosíték (ha van) átégett | Cserélje ki a vezetékbiztosítékot | |
| Feszültség van, de a kompresszor nem jár | A környezeti hőmérséklet túl magas – | |
| A be- és kimeneti szellőzőlevegő áramlása nem kielégítő | Helyezze át a hűtőkészüléket | |
| A kondenzátor elszennyeződött Tisztítsa meg a kondenzátort | ||
| Elektromos szakadás a kompresszorban a dugók között | A kompresszor hibás A javítást csak | engedéllyel rendelkező vevőszolgálat végezheti. |
A hütöteljesítmény csökken, a belső hömérséklet emelkedik
| Hiba Lehetséges ok Megoldás | ||
| A kompresszor hosszan / folyamatosan jár | A környezeti hőmérséklet túl magas – | |
| A be- és kimeneti szellőzőlevegő áramlása nem kielégítő | Helyezze át a hűtőkészüléket | |
| A kondenzátor elszennyeződött Tisztítsa meg a kondenzátort | ||
| A ventilátor hibás Cserélje ki a ventilátort | ||
| A kompresszor ritkán jár | Az akkumulátorkapacitás kimerült Az ak | kumulátor feltöltése |
Szokatlan zajok
| Hiba Lehetséges ok Megoldás | ||
| Hangos morgás A hűtőkőr alkatrésze nem tud szabadon rezegni (nekifekszik a falazatnak) | Hajlítsa le az alkatrészt óvatosan | |
| Idegen test szorult a hűtőszekrény és a fal közé | ||
| Ventilátorzaj | ||
13 Müszaki adatok
| CoolMatic CRD0050 | |
| Csatlakozási feszültség: | 12 V--- / 24 V--- |
| Névleges áram: | 5,9 A (12 V---)2,5 A (24 V---) |
| Hűtési teljesítmény:Hűtőrekesz:Fagyasztórekesz: | +2 °C és +12 °C között-15 °C és -7 °C között |
| Kategória: Fagyasztórekesszel: | 5. kategória(Hűtőszekrény kétcsillagos rekesszel)Fagyasztórekesz nélkül: 1. kategória(egy vagy több tárolófiókkal rendelkező hűtőszekrény) |
| Energiafogyasztás: 31,2 Ah/24 h | |
| Hasznos térfogat:Fagyasztó: | 46,7 l6 l |
| Klímaosztály: ST | |
| Környezeti hőmérséklet: +16 °C és +38 °C között | |
| Légnedvesség: | max. |
| Rövid ideig tartó dőlés: max. 30° | |
| Zajkibocsátás: 46 dBA | |
| Hűtőközeg mennyisége: 55 g | |
| CO2-egyenérték: | 0,079 t |
| Üvegházpotenciál (GWP): | 1430 |
| Méretek: | 12. ábra, 7. oldal |
| Súly: | 19 kg |
| Vizsgálat / tanúsítványok: |  |
A hütőkörben alkalmazott közeg: R134a.
Fluorozott üvegházgázokat tartalmaz
Hermetikusan zárt berendezés
AUSTRALIA
Mail: budapest@dometic.hu
