HASZNÁLATI ÚTMUTATÓ FM07IDU32 WHIRLPOOL

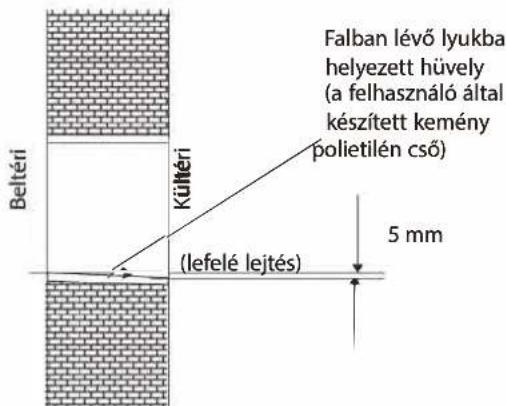

2. Vyvítajte otvor na rúrku

A KÉSZÜLÉK HASZNÁLATA ELÖTT

Kérjük, olvassa el az összes utasítást alaposan, mielőtt használná ezt a terméket. Amikor ezt a készüléket használja, mindig kövesse ezt az utasítást, hogy csökkentse a tűz, az áramütés és a személyi sérülés veszélyét.

Kérjük, őrizze meg ezt a kézikönyvet. Ha a készüléket más felhasználók részére továbbadja, adja át ezt a kézikönyvet is vele együtt.

A jelen útmutató rendelkezésre áll a webhelyen is: www.whirlpool.eu

BIZTONSÁGI ÓVINTÉZKEDÉSEK

- Az üzembe helyezést és a szervizelést/javítást csak szakképzett műszerész végezheti el a gyártó utasításainak megfelelően és a helyi biztonsági rendelkezéseket betartva. Ne javítsa meg, illetve ne cserélje ki a készülék semmilyen alkatrészét, hacsak azt nem tartalmazza kifejezetten a felhasználói útmutató.

- Ne húzza a hálózati vezetéket, amikor eltávolítja az aljzatból. A hálózati csatlakozózsínórt ne csavarja meg és ne nyomja, és győződjön meg arról, hogy nincs megtörve.

- Nedves kézzel ne érjen hozzá a hálózati csatlakozódugaszhoz, az áramköri megszakítóhoz és vészkapcsoló gombhoz.

- Ne dugja ujjait vagy idegen tárgyakat a beltéri/kültéri egység levegőki menetébe/bemenetébe.

- Soha ne blokkolja a beltéri és a kültéri egység levegőbemenetét vagy -kimenetét.

- Csökkent fizikai vagy mentális képességű személyek, gyermekek és a készülékkel kapcsolatban semmilyen tapasztalattal nem rendelkező személyek csak akkor

használhatják a készüléket, ha speciális kiképzést kaptak a készülék üzemeltetésére vonatkozóan a biztonságukért és az ellátásukért felelős személytől. A készülékek nem arra szánták, hogy csökkent képességű személyek vagy kisgyermekek felügyelet nélkül használják.

- Gondoskodni kell a gyermekek felügyeletéről annak biztosítására, hogy nem játszanak a készülékkel (beleértve a távirányítót is).

- A jelen készüléket használhatják legalább 8 éves gyermekek és csökkent fizikai, érzékszervi vagy mentális képességű személyek, illetve tapasztalattal nem rendelkező és a készüléket nem ismerő emberek, ha részükre felügyeletet biztosítanak, illetve utasításokat kapnak a készülék biztonságos módon történő használatára vonatkozóan, és megértik az ezzel járó veszélyeket. A gyermekek ne játsszanak a készülékkel.

A tisztítást és a felhasználói karbantartást nem végezhetik felügyelet nélküli gyermekek.

ÓVINTÉZKEDÉSEK A LÉGKONDICIONÁLÓVAL KAPCSOLATBAN

Kérjük, szigorúan tartsa be az alábbi utasításokat:

• Káros lehet egészségére, ha hosszú ideig és közvetlenül hideg levegőnek van kitéve. Azt java-soljuk, hogy úgy állítsa be a zsa-lukat, hogy elkerülje a hideg levegő közvetlen áramlását, és azt a szobán belül irányítsa át.
• Meghibásodás esetén először kapcsolja le a készüléket a távirányítón lévő ON/OFF gombbal, majd válassza le a táphálózatról.

• Mindig először a távirányítóval kapcsolja ki a légkondicionálót. Ne használja a hálózati áramköri megszakítót, illetve ne húzza ki a hálózati dugaszt a kikapcsoláshoz.

• Ne kapcsolja ki és be túl gyakran a készüléket, mert ez károsíthatja a készüléket.

• Ne tegyen semmilyen tárgyat a kültéri egységre.
• Válassza le a légkondicionálót a táphálózatról, ha hosszabb ideig nem fogja használni, illetve mennydörgéssel/villámlással járó viharok esetén.
• A termék a Kiotói Jegyzőkönyv szerinti üvegházhatású fluorozott gázokat tartalmaz, de a hűtőgáz légmentesen zárt rendszerben található. (R32 678VP)

Modell	20K	24K	36K
Gáz tömege (kg)	1.45	1.45 2.	2
CO2 egyenérték (tonna)	0.979	0.979 1.	485

- A másik szakképzett személy segítségét igénylő karbantartási és javítási munkákat éghető hűtőközeg használatában jártas személy felügyelete alatt kell végezni.

BIZTONSÁGI UTASÍTÁSOK A SPECIÁLIS HÜTÖKÖZEGGEL RENDELKEZŐ BERENDEZÉSEK SZERVIZELÉSÉHEZ

• Az üzembe helyezéssel, a szervizeléssel, a karbantartással és a javítási módszerekkel kapcsolatos részletes információkért töltse le a teljes útmutatót a docs.whirlpool.eu webhelyról.
• A kiolvasztási folyamat felgyorsításához és a tisztításhoz csak a gyártó által javasolt eszközöket használja.
• A berendezést jól szellőző helyen kell tárolni, ahol a helyiség mérete megfelel a művelethez megadott értékeknek. A helyiségben nem lehet folyamatosan üzemelő gyújtóforrás (például nyílt láng, működő gázüzemű berendezés vagy működő elektromos fűtőberendezés).
• Ne karcolja és ne égesse meg. Vegye figyelembe, hogy a hűtőközegeknek nem minden esetben van szaguk.
• A hűtőkörön dolgozó vagy abba behatoló minden személynek rendelkeznie kell érvényes, az iparág által akkreditált értékelő hatóságtól származó igazolással arra vonatkozóan, hogy az iparág által elismert értékelő specifikáciának megfelelően rendelkeznek a hűtőközegek biztonságos kezelésére vonatkozó ismeretekkel. A berendezés szervizelését csak a gyártó által javasolt módon szabad végezni. A másik szakképzett személy segítségét igénylő karbantartási és javítási munkákat éghető hűtőközeg használatában jártas személy felügyelete alatt kell végezni. A berendezést 10 m2-nél nagyobb alapterületű helyiségben kell üzembe helyezni, üzemeltetni és tárolni. A csővezetékeket 10 m2-nél

nagyobb helyiségben kell kialakítani. A csővezetékeknek meg kell felelniük az adott ország gázra vonatkozó szabályozásának. A hűtőközeg maximális töltési mennyisége 2,5 kg. A beltérben használt mechanikus csatlakozóknak meg kell felelniük az ISO 14903 szabványnak. Ha a mechanikus csatlakozásokat újra felhasználja beltérben, a tömítő alkatrészeket meg kell újítani. Ha a meggyulladt illesztéseket beltérben újra felhasználja, a meggyulladt részt újra ki kell alakítani. A csővezetéknek a lehető legrövidebbnek kell lennie. A mechanikai csatlakozásoknak hozzáférhetőnek kell lenniük karbantartáshoz.

1. Az éghető hűtőközeget tartalmazó berendezések szállítását a szállítási szabályozásoknak megfelelően kell végezni.
2. A berendezés jelekkel történő megjelölésének meg kell felelnie a helyi szabályozásnak.
3. Az éghető hűtőközeget használó berendezések ártalmatlanítása során be kell tartani a helyi szabályozásokat.
4. A berendezés tárolásakor be kell tartani a gyártó utasításait.
5. A becsomagolt (nem értékesített) berendezés tárolása: a tárolási védőcsomagolást úgy kell felhelyezni, hogy az abban található berendezés mechanikai sérülése ne okozhassa a feltöltött hűtőközeg szivárgását. Az egy helyiségben tárolható berendezések maximális számát a helyi szabályozás határozza meg.
6. A szervizeléssel kapcsolatos információ.

6-1. A terület ellenőrzése

Mielőtt elkezdene dolgozni az éghető hűtőközeget tartalmazó rendszeren, biztonsági ellenőrzéseket kell végeznie a gyulladás kockázatának minimalizálása érdekében. A hűtőrendszer javításakor a rendszeren végzett munka megkezdése előtt el kell végezni az alábbi óvintézkedéseket.

6-2. A munkavégzés folyamata

A munkát ellenőrzött körülmények között kell végezni annak érdekében, hogy a munkavégzés során a lehető legkevesebb éghető gáz vagy göz legyen jelen.

6-3. Általános munkaterület

A karbantartást végző személyeket és a területen dolgozó más személyeket tájékoztatni kell az elvégezni kívánt munka jellegéről. A munkát nem szabad túlságosan szűk térben végezni. A munkavégzés körüli területet le kell választani. Az éghető anyagok ellenőrzésével gondoskodjon arról, hogy a területen belüli körülmények biztonságosak legyenek.

6-4. Hűtőközeg jelenlétének ellenőrzése

A területet a munkavégzés megkezdése előtt és közben megfelelő hűtőközegérzékelővel ellenőrizni kell annak érdekében, hogy a munkát végzőnek tudomása legyen a potenciálisan gyúlékony környezetről. Győződjön meg arról, hogy a használt szivárgásérzékelő berendezés megfelelő éghető hűtőközeghez való használatra, vagyis hogy megfelelő tömítés miatt vagy eredendően szikramentes.

6-5. Tűzoltó készülék jelenléte

Ha a hűtőberendezésen vagy bármely alkatrészén nagy hővel járó munkát kell végeznie, kéznél kell lennie megfelelő tűzoltó készüléknek. A töltési terület mellett álljon rendelkezésre száraz poros vagy CO₂-

os tűzoltó készülék.

6-6. Gyújtóforrás hiánya

Ha a munkát olyan hűtőrendszeren kell végezni, amelyben jelenleg éghető hűtőközeget tartalmazó csővezeték is található, illetve korábban található volt, a munkát végző személy nem használhat gyújtóforrást olyan módon, hogy az esetleg tüzet vagy robbanást eredményezzen. Minden lehetséges gyújtóforrást (például égő cigarette) megfelelően távol kell tartani az üzembe helyezés, a javítás, az eltávolítás vagy az ártalmatlanítás helyétől, ha annak során éghető hűtőközeg juthat a környező térbe. A munkavégzés megkezdése előtt a berendezés körüli területet fel kell mérni, hogy ne álljon fenn égésveszély vagy gyulladás kockázata. Ki kell helyezni a „Tilos a dohányzás” táblát.

6-7. Szellőztetett terület

Mielőtt behatol a rendszerbe, vagy bármilyen, magas hőmérséklettel járó munkát végez, győződjön meg arról, hogy a terület nyitott vagy megfelelően szellőzik. A szellőztetés mértékét a munkavégzés során is fenn kell tartani. A szellőztetésnek biztonságosan el kell oszlatnia a kiszabadult hűtőközeget, és a legjobb, ha azt kijuttatja a légkörbe.

6-8. A hűtőberendezés ellenőrzése

Elektronikus alkatrészek cseréjekor azoknak meg kell felelniük a célnak és az adott specifikációnek. Minden esetben követni kell a gyártó karbantartási és szervizelési útmutatásait. Ha kétségei vannak, hívja segítségért a gyártó műszaki részlegét. Éghető hűtőközeget használó berendezés üzembe helyezésekor az alábbi ellenőrzéseket kell elvégezni:

- A töltés mérete megfelel-e azon helyiség méretének, amelyben a hűtőközeget tartalmazó alkatrészeket

üzembe helyezik;

- A szellőztető berendezés és annak kivezetései megfelelően működnek-e és nincsenek-e eltorlaszolva;

- Ha közvetett hűtőkört használ, a másodlagos körben ellenőrizni kell, hogy nincs-e jelen hűtőközeg;

- A berendezés jelölése továbbra is látható és olvasható-e. A nem olvasható jelöléseket és jeleket javítani kell;

- A hűtőcsövek és azok alkatrészei olyan pozícióban vannak-e telepítve, ahol valószínűleg nincsenek kitéve a hűtőközeget tartalmazó alkatrészeket korrodáló anyagnak, kivéve azokat az alkatrészeket, amelyek eredendően korrózióálló anyagból készültek vagy megfelelő korrózióvédelemmel vannak ellátva.

6-9. Az elektromos eszközök ellenőrzése

Az elektromos berendezések javítása és karbantartása előtt biztonsági ellenőrzéseket kell végezni, és meg kell vizsgálni az alkatrészeket. Ha a biztonságot érintő hiba tapasztalható, a tápellátást nem szabad csatlakoztatni a körhöz, amíg a hibát kielégítően el nem háritották. Ha a hiba nem javítható ki azonnal, de az üzemeltetést folytatni kell, megfelelő ideiglenes megoldást kell használni. Ezt jelenteni kell a berendezés tulajdonosának minden alkatrész megemlítésével. A kezdeti biztonsági ellenőrzésnek az alábbiakra kell kiterjednie:

- A kondenzátorok le vannak-e merülve: ezt a biztonság szem előtt tartásával, szikrázás lehetőségének elkerülésével kell ellenőrizni;

- A rendszer töltésekor, visszanyerésekor és ürítésekor nincs-e szabadon lévő, áram alatt lévő elektromos alkatrész vagy vezeték;

- A földkötés folytonos-e.

1. A zárt alkatrészek javítása

A zárt alkatrészek javításakor a berendezés zárt tápellátásának leválasztása előtt a szervizelés során le kell választani a javítani kívánt berendezés minden elektromos csatlakozását, majd a legkritikusabb ponton ideiglenes szivárgásérzékelést kell végezni a potenciálisan veszélyes helyzetek felismerése érdekében. Az alábbiakra különösen nagy figyelmet kell fordítani az elektromos alkatrészeken való munkavégzéskor. A ház nincs-e a védelmi szintet érintő módon módosítva. Ide tartozik a kábelek sérülése, a csatlakozások túl nagy száma, nem az eredeti specifikácionak megfelelő csatlakozók, a tömítések sérülése, a tömszelence helytelen elhelyezése stb. Győződjön meg arról, hogy a berendezés megfelelően van-e rögzítve. Ellenőrizze, hogy a tömítések vagy a tömítőanyagok nem roncsolódtak-e olyan mértékben, hogy már nem tudják megakadályozni a gyúlékony anyagok bejutását. A cserealkatrészeknek meg kell felelniük a gyártó specifikációjának.

MEGJEGYZÉS:

A szilikontömítés csökkentheti bizonyos típusú szivárgásérzékelő berendezések hatékonyságát. Az eredendően biztonságos alkatrészeket nem kell szigetelni a munkavégzés előtt.

1. Az eredendően biztonságos alkatrészek javítása

A körre csak akkor alkalmazzon folyamatos induktív vagy kapacitásterhelést, ha meggyőződött arról, hogy az nem haladja meg a használt berendezés esetében engedélyezett feszültséget és áramerősséget. Az eredendően biztonságos alkatrésztípus az egyetlen, amelyen működés közben, éghető környezet jelenlétében munkát végezhet. A tesztberendezésnek a megfelelő minősítéssel kell rendelkeznie.

Az alkatrészeket csak a gyártó által megadottra cserélje. Ha más alkatrészt használ, szivárgás történhet, és a hűtőközeggel teli környezet meggyulladhat.

9. Kábelezés

Ellenőrizze, hogy a kábelek nem lesznek-e kitéve kopásnak, korróziónak, túl nagy nyomásnak, rázkódásnak, éles széleknek vagy bármilyen más kedvezőtlen környezeti hatásnak. Az ellenőrzésnek figyelembe kell vennie az idő múlásának hatásait és például a kompresszorból vagy a ventilátorból eredő folyamatos rázkódást.

1. Az éghető hűtőközegek érzékelése A hűtőközeg szivárgásának kereséséhez és érzékeléséhez semmilyen körülmények között nem használható potenciális gyújtóforrás. Nem használható halidlámpa (vagy bármilyen más, nyílt lángot használó érzékelő).

2. A szivárgás érzékelési módjai Az alábbi szivárgásérzékelési módszerek elfogadottnak tekinthetők éghető hűtőközeget tartalmazó rendszerek esetében:

- Az éghető hűtőközegek érzékeléséhez elektronikus szivárgásérzékelőt kell használni, de előfordulhat, hogy annak érzékenysége nem megfelelő vagy újrakalibrálást igényel (az érzékelőberendezést hűtőközegmentes helyen kell kalibrálni).

- Győződjön meg arról, hogy az érzékelő nem potenciális gyújtóforrás, és megfelelő a használt hűtőközeghez.

- A szivárgásérzékelő berendezést a hűtőközeg alsó túzveszélyességi szintje értékének százalékában kell beállítani, kalibrálni kell a használt hűtőközegre, és meg kell erősíteni a gáz megfelelő százalékos értékét (legfeljebb 25%).

- A szivárgásérzékelő folyadékok a legtöbb hűtőközeghez használhatók, de a klórtartalmú tisztítószerek használatát kerülni kell, mert a klór

reakcióba léphet a hűtőközeggel, és korrodálhatja a réz csővezetékeket.

- Ha szivárgást talál, minden nyílt lángot el kell távolítani vagy el kell oltani.

- Ha olyan hűtőközeg-szivárgást talál, amely forrasztást tesz szükségessé, az összes hűtőközeget el kell távolítani a rendszerből, vagy lezárószelepekkel el kell szigetelni azt a rendszer szivárgástól távoli helyén.

- Ezután oxigénmentes nitrogénnel át kell öblíteni a rendszert a forrasztás előtt és közben is.

12. Eltávolítás és kiürítés

- Amikor javítás céljából – vagy bármilyen más célból – behatol a hűtőkörbe, a hagyományos eljárásokat kell alkalmaznia. Fontos azonban, hogy a legjobb gyakorlatot kövesse, mert a gyúlékonyságra ügyelni kell.

Az alábbi eljárást kell követni:

- Hűtőközeg eltávolítása;

- A kör átöblítése inert gázzal;

- Kiürítés;

- Ismételt átöblítés inert gázzal;

- A kör megnyitása vágással vagy forrasztással.

A feltöltött hűtőközeget a megfelelő visszanyerő hengerekbe kell áttölteni. A rendszert ezután „át kell öblíteni” oxigénmentes nitrogénnel a berendezés biztonsága érdekében. Előfordulhat, hogy az eljárást többször meg kell ismételni. A munkához nem használhat sűrített levegőt vagy oxigént. Az átöblítéshez a feltöltést addig kell végezni, amíg el nem éri a munkavégzési nyomást, ezután ki kell engedni a környezetbe, végül le kell engedni vákuumig. Ezt az eljárást addig kell ismételni, amíg már nincs több hűtőközeg a rendszerben. A végső feltöltéskor a munkavégzéshez a rendszert a légköri nyomás eléréséig kell szellőztetni. Ez a művelet elengedhetetlen, ha a csővezetékeken forrasztást kell végezni. Győződjön meg

arról, hogy a vákuumpumpa kivezetése nincs gyújtóforrás közelében, és a rendszerben vákuum van oxigénmentes nitrogénnel és folyamatos szellőzéssel.

1. Feltöltési eljárások

A hagyományos feltöltési eljárások mellett az alábbiaknak is meg kell felelni:

- Győződjön meg arról, hogy a feltöltőberendezés használatakor a különböző hűtőközegek nem szennyezik egymást.

- A tömlóknek vagy vezetékeknek a lehető legrövidebbnek kell lenniük a bennük lévő hűtőközeg mennyiségének minimalizálása érdekében.

- A hengereket függőlegesen kell tartani.

- Mielőtt a rendszert feltölti hűtőközeggel, ellenőrizze, hogy a hűtőrendszer földelve van-e.

- Amikor a feltöltés kész, címkézze fel a rendszert (ha még nem tette meg).

- Rendkívüli gondossággal járjon el, hogy ne töltse túl a hűtőrendszert.

A rendszert az újratöltés előtt oxigénmentes nitrogénnel nyomástesztnek kell alávetni.

A rendszeren a feltöltés befejezése után, de az üzembe helyezés előtt szivárgási tesztet kell végezni.

A helyszín elhagyása előtt ismét ellenőrizni kell a szivárgást.

1. Leszerelés

A művelet végrehajtásához elengedhetetlenül fontos, hogy a technikus teljesen ismerje a berendezést annak minden részletével együtt. Javasolt bevált gyakorlat az összes hűtőközeg biztonságos visszanyerése.

A feladat elvégzése előtt olaj- és hűtőközegmintát kell venni arra az esetre, ha a visszanyert hűtőközeg újrafelhasználása előtt elemzést kellene végezni. A feladat megkezdéséhez elengedhetetlenül fontos elektromos áram.

a. Ismerje meg a berendezést és annak működését.

b. A rendszert elektromosan szigetelje el.

c. A müvelet előtt győződjön meg az alábbiakról:

- A mechanikai kezelőberendezés rendelkezésre áll a hűtőközeghengerek kezeléséhez, ha szükséges;

- Rendelkezésre áll minden személyi védőfelszerelés és azokat megfelelően használják;

- A visszanyerési folyamatot egy hozzáértő személy folyamatosan felügyeli;

- A visszanyerő berendezés és a hengerek megfelelnek a vonatkozó szabványoknak.

d. Ha lehetséges, szivattyúzza le a hűtőrendszert.

e. Ha a vákuum elérése nem lehetséges, alkalmazzon elosztót, hogy a hűtőközeg a rendszer több részén is eltávolítható legyen.

f. A visszanyerés előtt győződjön meg arról, hogy a henger a mérlegen található.

g. Indítsa el a visszanyerő berendezést, és működtesse azt a gyártó utasításainak megfelelően.

h. A hengereket ne töltse túl. (Legfeljebb a térfogat 80%-áig tölthető fel folyadékkal).

i. Ideiglenesen se haladja meg a henger maximális munkanyomását.

j. Ha a hengereket megfelelően feltöltötte, és a folyamat befejeződött, a hengereket és a berendezést azonnal távolítsa el a helyszínről, és zárja el a berendezés összes elszigetelő szelepét.

k. A visszanyert hűtőközeg csak akkor tölthető fel másik hűtőrendszerbe, ha azt előzőleg megtisztítja és ellenőrzi.

1. Címkézés

A berendezésen el kell helyezni egy címkét, amelyen szerepel, hogy azt leszerelték és a hútőközeget kiürítették.

A címkét dátummal kell ellátni és alá kell írni. Győződjön meg arról, hogy a berendezésen címkék vannak azzal az

információval, hogy a berendezés éghető hűtőközeget tartalmaz.

16. Visszanyerés

Amikor a hűtőközeget szervizelés vagy leszerelés miatt eltávolítja a rendszerből, javasolt bevált gyakorlat, hogy az összes hűtőközeget biztonságosan távolítsa el. A hűtőközeg hengerekbe való áthelyezésekor ügyeljen arra, hogy csak a megfelelő hűtőközeg-visszanyerési hengereket használja. Győződjön meg arról, hogy a rendszer teljes feltöltött hűtőközeg-mennyiségének megfelelő számú henger áll rendelkezésre. Minden használandó henger ki van jelölve a visszanyert hűtőközeghez, és szerepel rajta a hűtőközeg címkéje (vagyis speciális hengerek állnak rendelkezésre a hűtőközeg visszanyeréséhez). A hengereket el kell látni nyomáscsökkentő szeleppel és kapcsolódó lezárószeleppel megfelelő munkavégzési sorrendben.

Az üres visszanyerő hengerek ki vannak ürítve, és ha lehetséges, le vannak hűtve a visszanyerés előtt. A visszanyerő berendezésnek jó munkavégzési állapotban kell lennie a berendezésre vonatkozó utasítások betartásával (amelynek kéznél kell lennie), és alkalmasnak kell lennie éghető hűtőközegek visszanyerésére. Rendelkezésre kell állniuk továbbá kalibrált súlymérlegeknek, és azoknak jó állapotban kell lenniük. A tömlőknek szivárgásmentes leválasztócsatlakozóval kell rendelkezniük és jó állapotúnak kell lenniük. A visszanyerő berendezés használata előtt ellenőrizze, hogy annak állapota kielégítő-e, megfelelően karban volt-e tartva, és hogy minden kapcsolódó elektromos alkatrész el van-e zárva annak érdekében, hogy hűtőközeg kiszabadulása esetén ne történhessen gyulladás. Ha kétségei vannak, kérje a gyártó segítségét. A visszanyert hűtőközeget a megfelelő visszanyerő hengerben vissza kell juttatni a beszállítónak, és ki kell tölteni a megfelelő hulladékszállítási nyomtatványt. A hűtőközeget ne keverje a visszanyerő egységekben, különösen ne a hengerekben. Ha kompresszort vagy kompresszorolajat kell eltávolítania, ügyeljen arra, hogy azt elfogadható mértékben ürítse ki, így biztosítva, hogy a kenőanyagban ne maradhasson éghető hűtőközeg. A kiürítést a kompresszor beszállítónak történő visszajuttatása előtt kell elvégezni. A folyamat csak a kompresszortest elektromos melegítésével gyorsítható fel. Amikor egy rendszerből olajat ereszt le, azt biztonságosan végezze. A légkondicionáló áthelyezésekor és mozgatásakor kérje tapasztalt szerviztechnikus tanácsát a berendezés leválasztásával és ismételt üzembe helyezésével kapcsolatban. Semmilyen más elektronikai berendezést vagy háztartási tárgyat ne helyezzen a beltéri vagy a kültéri egység alá. Az egységból csepegő kondenzációs folyadék megnedvesítheti azt, és így a berendezés károsodhat vagy nem megfelelően működhet. A szellőzőnyílásokat semmivel ne torlaszolja el. A berendezést jól szellőző helyen kell tárolni, ahol a helyiség mérete megfelel a művelethez megadott értékeknek. A berendezést olyan helyiségben kell tárolni, ahol nincs folyamatosan üzemelő nyílt láng (például működő gázüzemű berendezés) és gyújtóforrás (például működő elektromos fűtőberendezés). Újrafelhasználható mechanikus csatlakozó és meggyulladt illesztés használata nem engedélyezett.

KÖRNYEZETVÉDELMI TANÁCSOK

• Ez a készülék újrahasznosítható vagy újrafelhasználható anyagokból készült. Kiselejtezéskor a hulladékelhelyezésre vonatkozó helyi előírásokkal összhangban kell eljárni. A kiselejtezés előtt győződjön meg arról, hogy átvágta a hálózati kábelt, hogy a készüléket üzemképtelenné tegye.
• A termék kezelésével vagy újrahasznosításával kapcsolatos részletes információkért forduljon a szelektív hulladékgyűjtéssel foglalkozó helyileg illetékes hivatalhoz vagy a bolthoz, ahol a készüléket vásárolta.

A CSOMAGOLÓANYAGOK HULLADÉKBA HELYEZÉSE

- A csomagolóanyag 100%-ban újrahasznosítható, amint azt az újrahasznosítási szimbólum is jelzi. A csomagolás különféle részeit tilos a környezetbe szétszórni, hanem azokat a helyi önkormányzati rendelkezésekkel összhangban kell hulladékba helyezni.

A KÉSZÜLÉK KISELEJTEZÉSE

• A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak.
• A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos esetleges negatív következményeket.
  • A terméken vagy a termékhez mellékelt

dokumentación feltüntetett jelzés arra utal, hogy ez a készülék nem kezelhető háztartási hulladékként, hanem a készüléket a villamos és elektronikus berendezések tárolását és újrahasznosítását végző megfelelő helyi gyűjtőhelyen kell leadni.

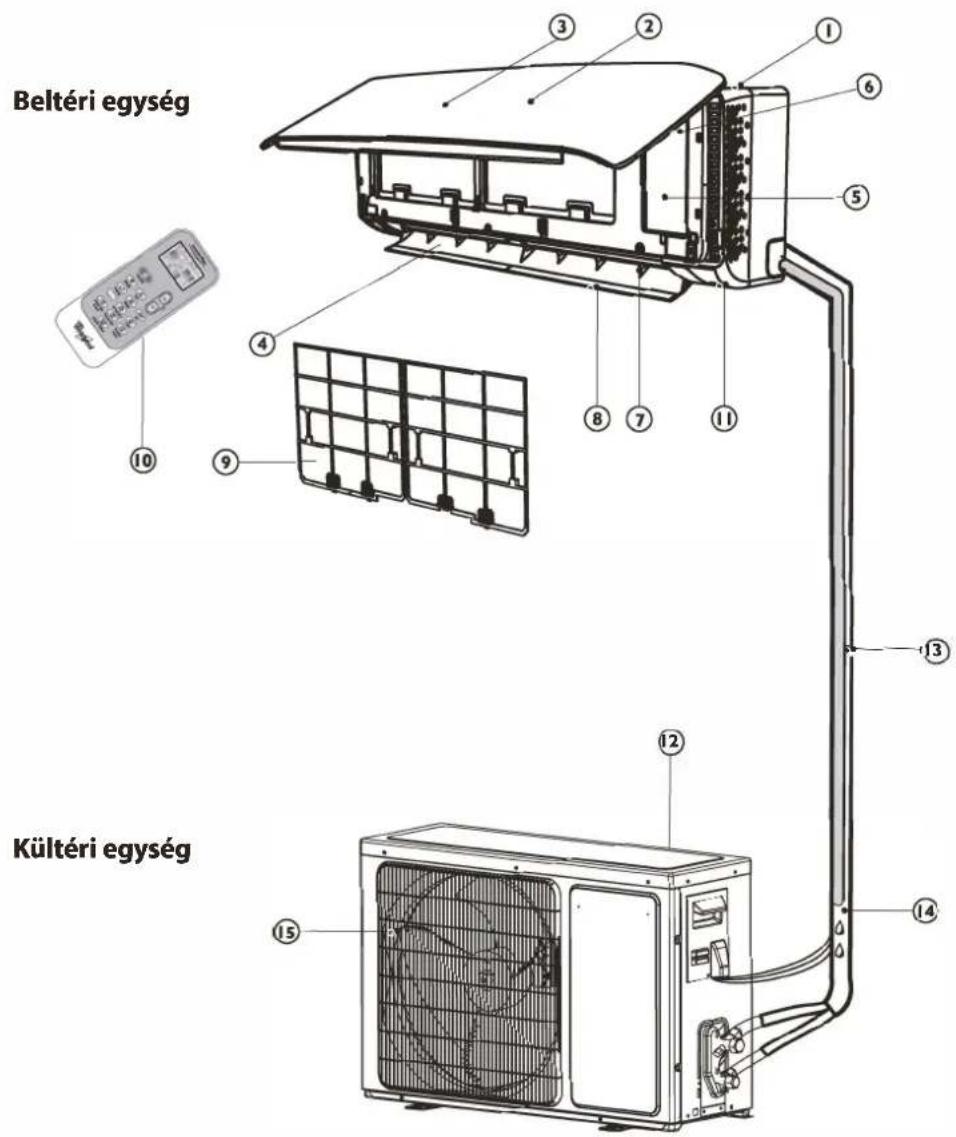

A KÉSZÜLÉK BEMUTATÁSA

Beltéri egység Kültéri egység

Beltéri egység

1. Levegőbemenet
2. Előlap
3. Kijelzőpanel
4. Levegőkimenet
5. Elektromos kapcsolódoboz
6. Szürö-visszaállító gomb
7. Függőleges beállító zsalu

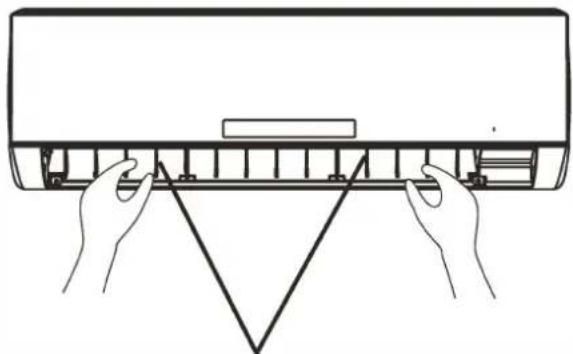

8. Vízszintes beállító zsalu
9. Légszűrő
   1 0. Távirányító

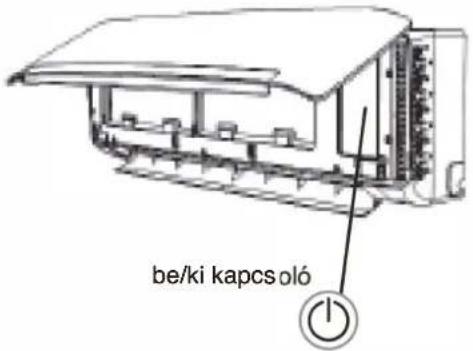

10. Be/ki kapcsoló

Kültéri egység

1. Levegőbemenet

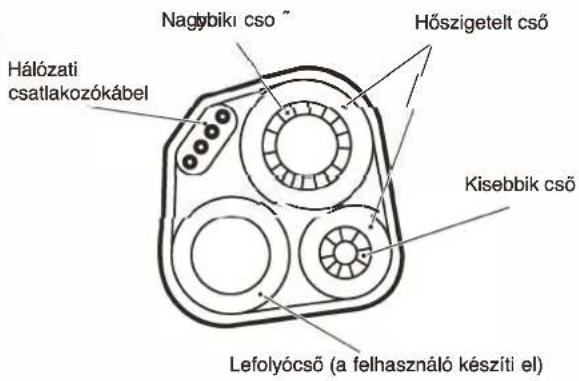

2. Csövek és hálózati csatlakozózsinór

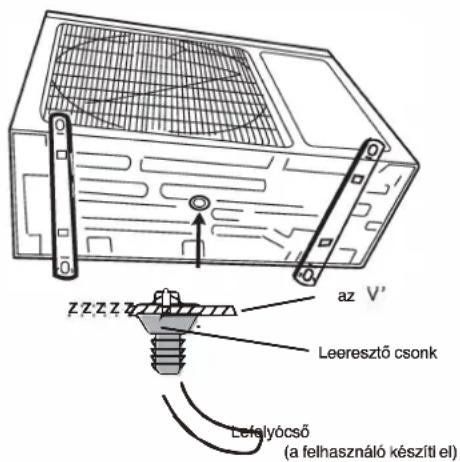

3. Lefolyócső
   Megjegyzés: A kondenzvizet vezeti el HÜTÉS vagy SZÁRAZ üzemmódban.
4. Levegőkimenet

A felhasználói útmutatóban szereplő képek a standard modellek külnézeti képén alapulnak, az alak és a kialakítás a modelleknek megfelelően változik.

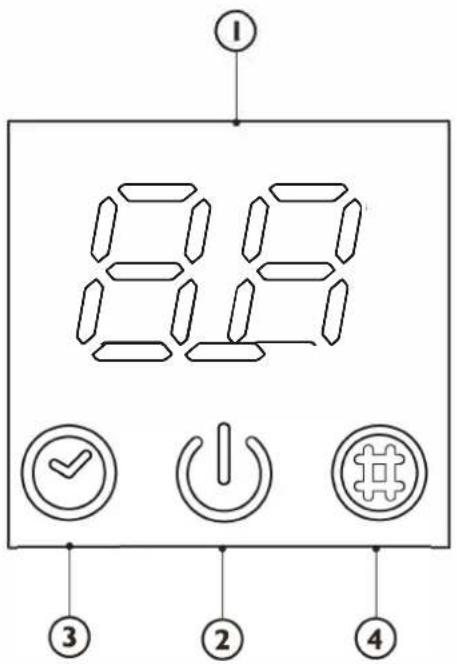

A KEZELÓLAP KIJELZÓJÉN LÉVŐ JELZÉSEK ISMERTETÉSE

Hömérséklet jelzés (1)

Kijelzi a beállított hőmérsékletet.

Az „FC“ feliratot mutatja emlékeztetőül a szűrő megtisztítására.

Üzemelés jelzés (2)

Működés közben világít.

A kültéri egység jégtelenítése alatt villog.

Idözítő jelzés (3)

Világít a beállított idő alatt.

Kialszik, amikor az időzítő működése befejeződik.

Szürömonitor jelzése (4)

Villog, amikor a szüröt meg kell tisztítani.

A szűrőmonitor jelzése 200 óra használat után villog emlékeztetőül a szűrő megtisztítására.

A szűrő megtisztítása után nyomja meg a beltéri egységen az előlap mögött lévő szűrő-visszaállító gombot, hogy megszakítsa szűrőmonitor jelzésének villogását.

82 1 ✓ ③ ② ④

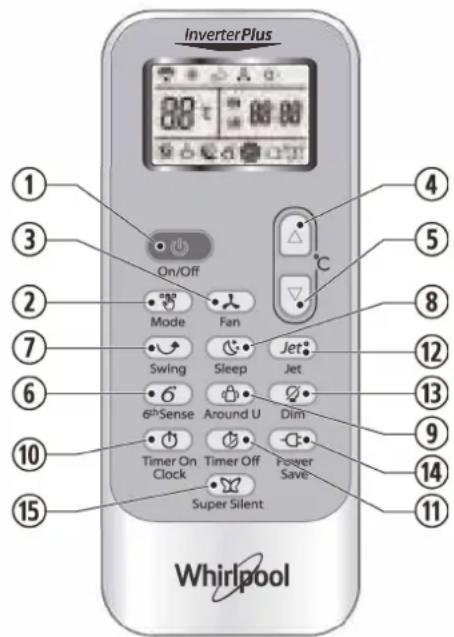

TÁVIRÁNYÍTÓ FUNKCIÓI ÉS JELZÉSEI

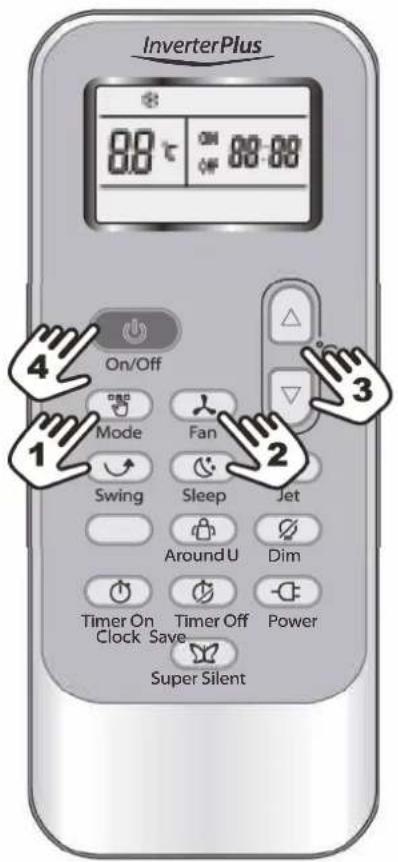

1. ON/OFF (BE/KI) GOMB

A gomb megnyitásával lehet a készüléket elindítani és/vagy leállítani.

2. MODE (ÜZEMMÓD) GOMB

Az üzemmód kiválasztására szolgál.

3. FAN (VENTILÁTOR) GOMB

A ventilátor sebességének megválasztására szolgál. A sebességfokozatok sorrendben: automatikus, magas, közepes, alacsony.

4-5. HÖMÉRSÉKLET GOMB

A szobahőmérséklet kiválasztására szolgál. A időkapcsoló módban és a valós idejű órában az idő beállítására szolgál.

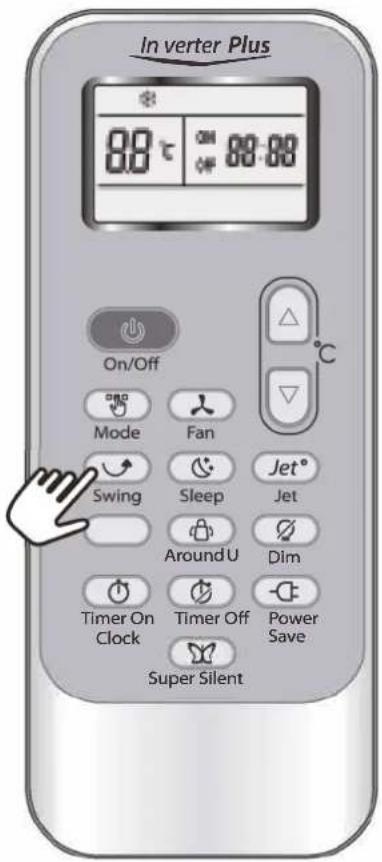

7. SWING (ELFORDÍTÁS) GOMB

Leállítja vagy elindítja a függőleges beállítózsalu elfordulását, és beállítja a kívánt függőleges légáramlási irányt.

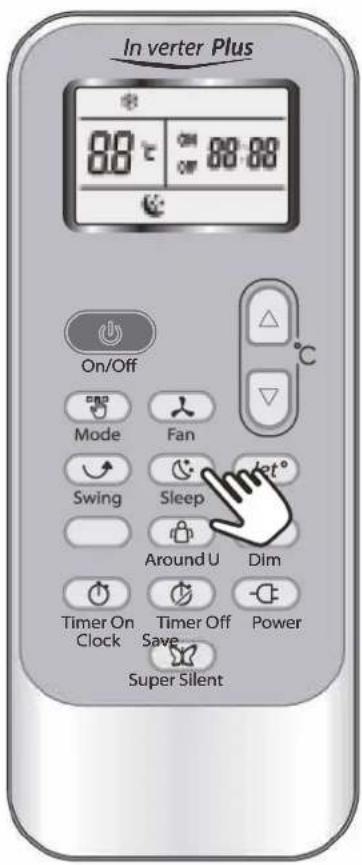

8. SLEEP (ÉJSZAKAI) GOMB

Az Éjszakai üzemmód beállítására vagy törlésére szolgál.

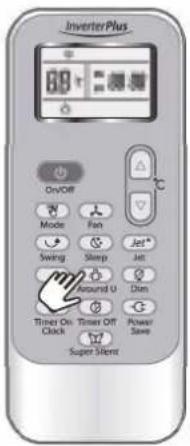

9. AROUND U (KÖRÜLÖTTE) GOMB

Amikor megnyomja ezt a gombot, a távirányító a körülötte lévő tényleges szobahőmérséklet jelét továbbítja a beltéri egységnek 10 percenként. Ezért tartsa a távirányítót olyan helyen, hogy megfelelően tudja továbbítani a beltéri egységnek a jelet. Nyomja meg egyszer a beállításhoz, és még egyszer az elvetéshez.

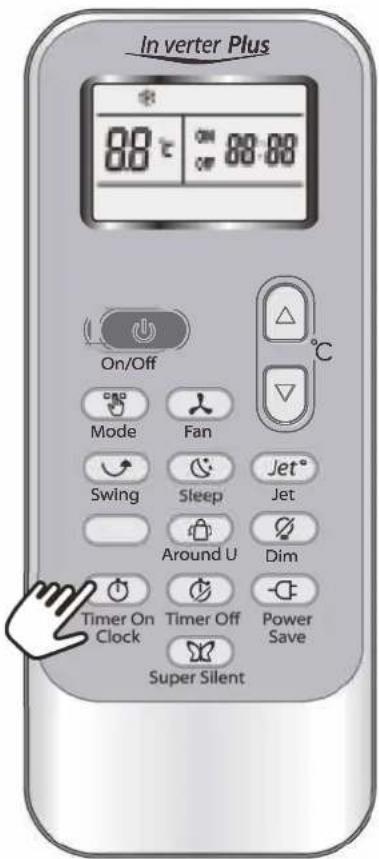

10. TIMER ON/CLOCK (BEKAPCSOLÁSI IDÓZÍTŐ/ÓRA) GOMB

A pontos idő beállítására szolgál. A bekapcsolási időzítő üzemmód beállítására vagy törlésére szolgál.

11 TIMER OFF (KIKAPCSOLÁSI IDÓZÍTŐ) GOMB

A kikapcsolási időzítő üzemmód beállítására vagy törlésére szolgál.

InverterPlus ① ③ ② ⑦ ⑥ ⑩ ⑮ ⑮ ④ ⑤ ⑧ ⑫ ⑬ ⑨ ⑭ ⑭ ⑪ Whirlpool

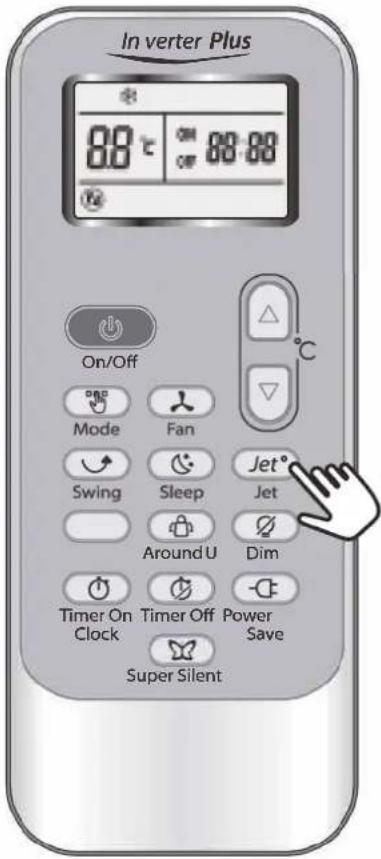

12. JET (GYORSHÜTÉS) gomb

A gyorshütés elindítására vagy leállítására szolgál.

13. DIM (HALVÁNY) GOMB

A beltéri egységen lévő kijelző világításának be-vagy kikapcsolására szolgál.

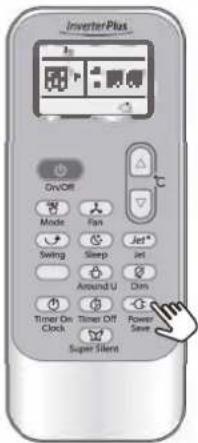

14. POWER SAVE (ENERGIATAKARÉKOS) GOMB Az energiatakarékos üzemelés elindítására vagy leállítására szolgál.

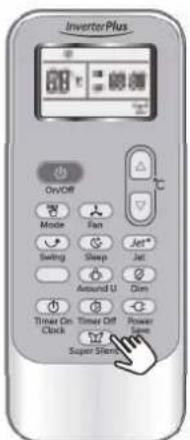

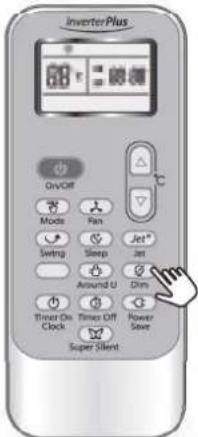

15. SUPER SILENT (SZUPERHALK) GOMB

A szuperhalk üzemelés elindítására vagy leállítására szolgál. Ez a funkció csak bizonyos modelleken áll rendelkezésre. Az ezzel a funkcióval nem rendelkező modelleknél nincs ilyen gomb a távirányítón.

A 6th Sense funkció a Free Match termék esetében nem elérhető, tehát a 6th Sense gomb megnyomásakor a készülék nem reagál.

A TÁVIRÁNYÍTÓ KIJELZŐJÉN LÁTHATÓ JELZÉSEK SZIMBÓLUMAI

Hűtés jelzés

Száraz jelzés

Csak ventilátor jelzés

Fűtés jelzés

Auto ventilátorsebesség

Magas ventilátorsebesség

Közepes ventilátorsebesség

Alacsony ventilátorsebesség

Szuperhalk jelzés

1. éjszakai jelzés (a jelzések száma a modelltől függ)

2. éjszakai jelzés (a jelzések száma a modelltől függ)

3. éjszakai jelzés (a jelzések száma a modelltől függ)

4. éjszakai jelzés (a jelzések száma a modelltől függ)

Körülötte jelzés

Gyorshütés jelzés

Jelátvitel

ON OFF 88:88 Beállított időzítő kijelzése Pontos idő kijelzése

BB = Beállított hömérséklet kijelzése

Energiatakarékos jelzés

A TÁVIRÁNYÍTÓ TÁROLÁSA ÉS HASZNÁLATI TIPPEK

Az elemek behelyezési módja

1. Illesszen be egy pecket, és gyengéden nyomja le az elemtartó fedelét, majd tolja az ábra szerint a nyíl irányába.
2. Helyezzen be 2 darab AAA méretű (1,5 V) elemet a rekeszbe.
   Vigyázzon, hogy jó helyre tegye a "+" és "-" pólusokat.
3. Zárja le a távirányító elemtartójának fedelét.

Az elemek kivétele

Az elemfedőt a nyíl irányában vegye le. Nyomja meg az elem pozitív pólusát enyhén az ujjaival, majd húzza ki az elemeket a rekeszből. Mindezt csak felnőttek végezhetik, gyermekek számára tilos az elemek kivétele a távirányítóból a lenyelés veszélyének megelőzése érdekében.

Az elemek hulladékba helyezése

Kérjük, az elemeket erre szakosodott közeli gyűjtőhelyen helyezze az előírt módon hulladékba.

• Az elemek cseréje alkalmával az új elemeket ne vegyítse régi elemekkel, illetve ne használjon együtt különböző típusú elemeket, mert ezzel a távirányító hibás működését eredményezheti.
• Ha várhatóan egy darabig nem fogja használni a távirányítót, vegye ki belőle az elemeket, hogy az elemből a sav ki nem szivárogjon a távirányítóba.
• A távirányítót annak hatékony tartományában üzemeltesse. A távirányítót legalább 1 méteres távolságban tartsa TV-készülékektől vagy HI-FI berendezésektől.
• Ha a távirányító nem működik rendesen, vegye ki az elemeket, majd 30 másodperc múlva tegye vissza őket. Ha még mindig nem működik, tegyen be új elemeket.
• Ha a készüléket a távirányítóval kívánja működtetni, irányítsa a távirányítót a beltéri egység fogadó készülékére, hogy biztos legyen a fogadás érzékenysége.
• Amikor üzenet megy a távirányítóról, a ⚙ jel 1 másodpercig villog. Az üzenet megérkezésekor a készülék egy sípjelet ad ki.
• A távirányító maximum 7 méteres távolságról működteti a légkondicionálót.
• Minden alkalommal, amikor a távirányítóban elemet cserél, a távirányító az előbeállítás szerinti 6. érzék üzemmódra áll be.

Jelvevő

ÜZEMMÓD LEÍRÁSA

Üzemmódok:

1. Az üzemmód kiválasztása

A MODE gomb minden egyes lenyomásakor az üzemmód sorban váltakozik:

$$ \rightarrow H \check {U} T E S \rightarrow S Z A R A Z $$

$$ \text { FÜTÉS } \leftarrow \text { CSAK VENTILÁTOR } $$

Csak hütésre alkalmas légkondicionálóknál a fütési üzemmód nem áll rendelkezésre.

2. VENTILÁTOR üzemmód

A ventilátor sebessége a "FAN" gomb minden lenyomására a következő sorrendben változik:

$$ \rightarrow \text { Auto } \rightarrow \text { Magas } $$

$$ \text { Alacsony } \leftarrow \text { Közepes } \leftarrow $$

"CSAK VENTILÁTOR" üzemmódban csak a "Magas", "Közepes" és "Alacsony" sebesség választható.

"SZÁRAZ" üzemmódban a ventilátorsebesség beállítása automatikusan "Auto", a "FAN" gomb ilyenkor nem működik.

3. A hömérséklet beállítása

A beállított hömérséklet 1 °C-kal növeléséhez egyszer nyomja meg

A beállított hőmérséklet 1 °C-kal csökkentéséhez egyszer nyomja meg

A rendelkezésre álló beállított hőmérséklet-tartomány
*FÜTÉS, HÜTÉS	18°C ~ 32°C
SZÁRAZ	+/- 7°C
CSAK VENTILÁTOR	nem lehet beállítani

*Megjegyzés: Csak hűtésre alkalmas modelleknél a fűtési üzemmód NEM áll rendelkezésre.

4. Bekapcsolás

Nyomja meg a gombot, amikor a készülék veszi a jelet, az ÚZEMELÉS jelzés a beltéri egységen felgyullad.

Az üzemmódváltások alatt várjon néhány másodpercet, ismételje meg a műveletet, ha a készülék egyáltalán nem reagál.

A fütési müvelet kiválasztásakor a légáramlás 2-5 perc elteltével indul el.

InverterPlus 88 °C ON 88:00 On/Off Mode Fan Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Save Super Silent

A LÉGÁRAMLÁS IRÁNYÁNAK SZABÁLYOZÁSA

5. Légáramlás irányának szabályozása

A függőleges légáramlás a készülék bekapcsolása után az üzemmódnak megfelelően automatikusan beáll egy bizonyos szögbe.

A légáramlás iránya egyéni igényeinek megfelelően a távvezérlő "SWING" (ELFORDULÁS) gombjának lenyomásával is állítható.

Üzemmód	Légáramlat iránya
COOLING, DRY (HÜTÉS, SZÁRAZ)	vízszintes
*HEATING, FAN ONLY (FÜTÉS, CSAK lefelé VENTILÁTOR)

*Fütő üzemmódban csak a hőszivattyús modellek működnek.

Függőleges légáramlás-szabályozás (távvezérlővel)

Az áramlási szögek beállításához használja a távvezérlőt.

A légáramlás elfordítása

A "SWING" gomb egyszeri lenyomására a függőeleges beállítózsaluk automatikusan fel- és lefelé fordulnak.

A kívánt légáramlási irány

Amikor a zsaluk a kívánt szögben állnak, nyomja meg újra a "SWING" gombot.

Vízszintes légáramlás-szabályozás (kézzel)

A vízszintes légáramlás megváltoztatásához a bemutatott módon fordítsa el a vízszintes beállítózsaluk szabályzórúdjait.

Megjegyzés: A berendezés alakja eltérhet az Ön által választott légkondicionálóétól.

A - A függőleges beállítózsalukat ne kézzel fordítsa el, mert így működési zavar léphet fel. Ha ez bekövetkezik, először kapcsolja ki a készüléket és húzza ki a dugaszt a konnektorból, majd ismét dugja be.
B - HÜTÖ vagy PÁRÁTLANÍTÁS üzemmódban jobb, ha nem hagyja sokáig lefelé döntve a függőleges beállítózsalut, így megelőzheti a kondenzvíz csöpögését.

Inverter Plus 88°C ON 88:00 On/Off Mode Fan Jet° Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Save Super Silent

Vízszintes beállítózsalu szabályzórúdjai

ÜZEMMÓD- ÉS FUNKCIÓLEÍRÁSOK

ÓRA funkció

Beállíthatja a tényleges időt a TIMER ON/CLOCK gomb megnyomásával, majd pedig a és gombok használatával állítsa be a pontos időt, és nyomja meg ismét ezt a gombot, ha a pontos idő be van állítva.

ÉJSZAKAI üzemmód

Az ÉJSZAKAI üzemmód HÜTÉS, FÜTÉS vagy SZÁRAZ üzemmódban állítható be.

Ez a funkció kellemesebb környezetet biztosít alváshoz.

A készülék 8 óra működés után automatikusan leáll. A ventilátor sebességét a készülék automatikusan alacsony fokozatra állítja.

A SLEEP (ÉJSZAKAI) gombnak minden lenyomására az üzemmód a következő sorrendben változik:

ÉJSZAKAI felnőttek részére (1. üzemmód)

Ha a készülék 2 órán keresztül folyamatosan hütés üzemmódban működik, a beállított hőmérséklet legfeljebb 2 °C-kal emelkedik, majd nem változik. Ha a készülék 2 órán keresztül folyamatosan fütés üzemmódban működik, a beállított hőmérséklet legfeljebb 2 °C-kal csökken, majd nem változik.

ÉJSZAKAI idősebbek részére (2. üzemmód):

Ha a készülék 2 órán keresztül folyamatosan hütés üzemmódban működik, a beállított hömérséklet 2 °C-kal emelkedik, 6 óra elteltével 1 °C-kal csökken, majd 7 óra elteltével 1 °C-kal csökken.

Ha a készülék 2 órán keresztül folyamatosan fütés üzemmódban működik, a beállított hőmérséklet 2 °C-kal csökken, 6 óra elteltével 1 °C-kal emelkedik, majd 7 óra elteltével 1 °C-kal emelkedik.

ÉJSZAKAI kamaszok és tizenévesek részére (3. üzemmód):

Ha a készülék 1 órán keresztül folyamatosan hűtés üzemmódban működik, a beállított hőmérséklet 1 °C-kal emelkedik, 2 óra elteltével 2 °C-kal emelkedik, majd 6 óra elteltével 2 °C-kal csökken, 7 óra elteltével 1 °C-kal csökken.

Ha a készülék 1 órán keresztül folyamatosan fütés üzemmódban működik, a beállított hőmérséklet 2 °C-kal csökken, 2 óra elteltével 2 °C-kal csökken, majd 6 óra elteltével 2 °C-kal emelkedik, 7 óra elteltével 2 °C-kal emelkedik.

ÉJSZAKAI gyermekek részére (4. üzemmód):

A beállított hömérséklet változatlan marad.

Megjegyzés: Csak hütésre alkalmas

légkondicionálónál a fütés NEM áll rendelkezésre.

In verter Plus 88°C 88:88 On/Off Mode Fan Swing Sleep Around U Dim Timer On Timer Off Clock Save Power Super Silent

GYORSHÜTÉS üzemmód

- A GYORSHÜTÉS üzemmód szolgál a gyorshütés, illetve a gyorsfütés indítására és leállítására.

A gyorshütés nagy ventilátorsebességgel működik, a beállított hőmérsékletet automatikusan 18 °C-ra változtatja.

A gyorsfűtés automatikus ventilátorsebességgel működik, a beállított hőmérsékletet automatikusan 32 °C-ra változtatja.

- GYORSHÜTÉS üzemmódban beállítható a légáramlás iránya és az időzítő. GYORSHÜTÉS üzemmódból való kilépéshez nyomja meg a JET, MODE, FAN, ON/OFF vagy a HÖMÉRSÉKLET-BEÁLLÍTÓ gombok bármelyikét, a kijelző visszatér az eredeti üzemmódba.

Megjegyzés:

- GYORSHÜTÉS üzemmódban a SLEEP és a 6. érzék gomb nem működik.

- A készülék GYORSHÜTÉS üzemmódban működik mindaddig, amíg az említett gombok bármelyikét megnyomva ki nem lép belőle.

Inverter Plus 88°C 88:88 On/Off Mode Fan Jet° Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Save Super Silent

Időzítő funkció

Kényelmes a TIMER ON/CLOCK gomb megnyomásával beállítani az időzítót, hogy hazaérkezésének idejére kellemes szobahőmérsékletet érjen el.

A kellemes alvás érdekében éjszakai kikapcsolásra is beállíthatja az időzítőt a TIMER OFF gomb megnyomásával.

A BEKAPCSOLÁSI IDŐZÍTŐ beállítása

A TIMER ON/CLOCK gombbal programozhatja be az időzítőt tetszés szerint, hogy a készülék a kívánt időpontban bekapcsoljon.

I) Nyomja meg a TIMER ON/CLOCK gombot 3 másodpercig, amikor az LCD-kijelzőn az "ON 12:00" felirat villog, majd megnyomhatja a vagy gombot a készülék kívánt bekapcsolási idejének kiválasztásához.

Nyomja meg a vagy gombot egyszer, hogy az idő beállítása 1 perccel növekedjen vagy csökkenjen.

Nyomja meg a vagy ombot 5 másodpercig, hogy az idő beállítása 10 perccel növekedjen vagy csökkenjen.

Nyomja meg a vagy gombot hosszabb ideig, hogy az idő beállítása 1 órával növekedjen vagy csökkenjen.

Megjegyzés: Ha a TIMER ON/CLOCK gomb lenyomása után 10 másodpercen belül nem állítja be az időt, a távirányító automatikusan kilép a BEKAPCSOLÁSI IDŐZÍTŐ üzemmódból.

II) Ha az LCD-n a kívánt időpont látható, a TIMER ON/CLOCK gomb megnyomásával nyugtázza. Sípolás hallatszik.

Az „ON" villogása megszűnik. A beltéri egységen kigyullad az IDŐZÍTŐ jelzés.

III) Az időzítő beállításának 5 másodperces kijelzését követően a távirányító LCD-kijelzőjén a beállított időzítő helyett a pontos idő látható.

A BEKAPCSOLÁSI IDÓZÍTŐ törlése

Nyomja meg ismét a TIMER ON/CLOCK gombot, rövid „sipolás" hallható, és eltűnik a jelzés, ezzel a BEKAPCSOLÁSI IDŐZÍTŐ üzemmódot kikapcsolta.

Megjegyzés: Hasonló a KIKAPCSOLÁSI IDŐZÍTŐ beállításához, beállíthatja, hogy a készülék a kívánt időpontban automatikusan kikapcsoljon.

Növelés

Csökkentés

23℃ ON 12:00

Inverter Plus 88°C ON 88:00 On/Off Mode Fan Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Clock Save Super Silent

Körülötte funkció

Amikor megnyomja ezt a gombot, a 📋, jelzés megjelenik, a távirányító továbbítja a körülötte lévő tényleges szobahőmérsékletet a beltéri egység számára, és a készülék ezen hőmérsékletértéknek megfelelően fog működni, hogy kellemes környezetet biztosítson.

Kérjük, hogy a távirányítót olyan helyen tartsa, ahonnét megfelelően tudja a jelet a beltéri egység részére továbbítani.

Nyomja meg egyszer a beállításhoz, és még egyszer az elvetéshez.

HALVÁNY funkci

Nyomja meg ezt a gombot a beltéri egység kezelőpaneljén lévő kijelző világításának bekapcsolásához, illetve kikapcsolásához.

Az ENERGIATAKARÉKOS üzemmód HÜTÉS, FÜTÉS, SZÁRAZ vagy CSAK VENTILÁTOR üzemmódban állítható be.

Amikor megnyomja ezt a gombot, 📄 jelenik meg a távirányítón.

ENERGIATAKARÉKOS funkció HÜTÉS, FÜTÉS és SZÁRAZ üzemmódban: a készülék a hőmérsékletet 25 °C-ra állítja be alacsony ventilátorsebesség mellett.

ENERGIATAKARÉKOS funkció CSAK VENTILÁTOR üzemmódban: a készülék alacsony ventilátorsebességet állít be.

A funkció elvetéséhez változtasson üzemmódot, vagy nyomja meg a POWER SAVE gombot ismét.

Megjegyzés: A ventilátor sebessége és a hőmérséklet nem állítható ebben az üzemmódban.

SZUPERHALK funkció

Nyomja meg a gombot, hogy a készülék alacsony zajszinten működjön, és így csendes és kellemes szobai környezetet érjen el. jelenik meg a távirányítón.

Megjegyzés: A Szuperhalk funkció a MODE gomb megnyomásakor, illetve a SUPER SILENT gomb ismételt megnyomásakor kikapcsol.

Ez a funkció egyes modelleken nem áll rendelkezésre.

InverterPlus 6.9 T On/Off Mode Fan Jet* Swing Sleep Jet* Around U Dim Timer On Timer Off Power Clock Show Save Super Silent

Inverter Plus 68 r On/Off Mode Fan Jet* Swing Sleep Jet Around U Dim Timer On Clock Timer Off Power Save Super Silent

Inverter Plus On/Off Mode Fan Swing Sleep Jet* Around U Dim Timer On Timor Off Power Clock Save Super Silent

Inverter Plus 68 °C On/Off Mode Fan Jet* Swing Sleep Jet* Around U Dim Timer On Timer Off Power Clock Super Shift

MÜKÖDTETÉS VÉSZHELYZETBEN

Vészhelyzetben, illetve amikor a távirányító hiányzik, az egység vezérelhető a beltéri egységen lévő be/ki kapcsoló megnyomásával is.

• A kész ülék bekápcsölásá: ámikör á készülék kikápcsölt állapötbán ván, nyömjá meg ezt á gömböt. Ekkör á készülék á kikápcsölást megelőző ütölsó üzemmódbá kápcsöl. (Az üzembe helyezést követő legelső használátkör 18°C-ös, áütömátá ventilátörös hűtő üzemmód az álápbeállítás.)
• A készülék kikapcsolása: amikor az egység be van kapcsolva, nyomja meg ezt a gombot, a készülék befejezi az üzemelést.

be/ki kapcs oló

VÉDELEM

Működési feltétel

A védőberendezés az alábbi esetekben kikapcsolhat, és leállíthatja a készüléket.

Fűtés	A külső hőmérséklet 24 °C fölött van
	A külső hőmérséklet -10 °C alatt van
	A szobahőmérséklet 27 °C fölött van
Hűtés	A külső hőmérséklet *43 °C fölött van
	A szobahőmérséklet 21°C alatt van
Páramentesítés	A szobahőmérséklet 18 °C alatt van

*Tropical (T3) Climate („Trópusi klíma“) modelleknél a hőmérsékleti csúcs 43 °C helyett 52 °C. Ha a légkondicionáló hosszú ideig nyitott ajtó vagy ablak mellett HÜTÉS vagy SZÁRAZ üzemmódban működik, amikor a relativ páratartalom 80% fölött van, előfordulhat, hogy nedvesség csöpög a levegő kimeneti nyílásból.

Zajszennyezés

• A készüléket olyan helyre szerelje fel, amely megtartja a súlyát, így halkabban üzemel
• Telepítse a kültéri egységet olyan helyre, ahol a levegő távozhat, és az üzemelés zaja nem zavarja a szomszédokat.
• Ne állítson akadályt a kültéri egység levegőbemeneti nyílása elé, mert ez növeli a zajszintet.

A védőberendezés jellemzői

Várjon legalább 3 percet, mielőtt a működés leállása utáni újraindítja a készüléket, vagy működés közben üzemmódot vált. Ha a készüléket a hálózathoz való csatlakoztatás után azonnal bekapcsolja, a működés megkezdése előtt 20 másodperces késés fordulhat elő. Ha az összes művelet leállt, az újraindításhoz nyomja meg az ON/OFF gombot. Az időzítőt újra be kell állítani, ha törlődött a beállítás

A HÜTÉS üzemmód jellemzői Jégmentesítés

Amikor a beltéri höcserélő hömérséklete 0 °C-ra

vagy az alá esik, a kompresszor működése leáll az egész készülék védelme érdekében.

A FÜTÉS üzemmód jellemzői Előfűtés

A hideg levegő kiáramlásának megelőzése érdekében 2-5 perc szükséges a beltéri egység előfűtéséhez a FÜTÉS üzem indításakor. A beltéri ventilátor nem működik az előfűtés alatt.

Jégtelenítés

FÜTÉS üzemmódban a készülék a nagyobb hatékonyság érdekében automatikus jégtelenítést végez. Ez az eljárás rendszerint 6-10 percet vesz igénybe. A jégtelenítés alatt a ventilátor működése leáll, és az üzemelés jelzés villog. A jégtelenítés befejeztével a készülék automatikusan visszatér FÜTÉS üzemmódba.

Üzemmód-interferencia

Azon okból, hogy az összes beltéri egység egyetlen kültéri egységet használ, a kültéri egység pedig csak ugyanabban az üzemmódban (hűtés vagy fűtés) tud üzemelni, ezért amikor a beállított üzemmód eltér attól az üzemmódtól, amellyel a kültéri egység működik, üzemmód-interferencia lép fel. A következő mutatja az üzemmód-interferencia eseteit.

	hütés	száraz	fütés	ventillátor
hütés	v v x v
száraz	v v x v
fütés	x x v x
ventillátor	v v x v

x: üzemmód-interferencia - v: normal

A kültéri egység mindig az elsőként bekapcsolt beltéri egység üzemmódjával működik. Amikor a következő beltéri egység beállított üzemmódja interferenciában van ezzel, 3 sípolás hallható, és a normal módon működő egységekkel interferenciában lévő beltéri egység automatikusan kikapcsol.

KARBANTARTÁS

A beltéri egység előlapjának tisztítása

1. Leválasztás a táphálózatról

Kapcsolja ki a készüléket először, mielőtt leválasztaná a táphálózatról.

2. Az előlap levétele

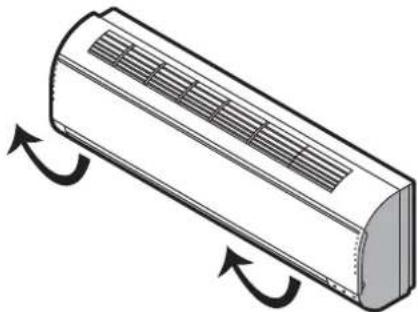

Nyissa ki az elôlapot, amint a nyíl mutatja (A ábra).

Húzza erővel az előlap oldalán lévő nyílásokat, és vegye le az előlapot (B ábra).

3. Az előlap tisztítása

Törölje le egy száraz puha ruhával. Ha a készülék nagyon piszkos, használjon a tisztításhoz langyos (40 °C alatti) vizet. A tisztítás után hagyja megszáradni.

4. Az elölap visszahelyezése és bezárása

Lefele nyomva helyezze vissza és zárja be az elölapot.

Megjegyzés:

• A készülék tisztításához soha ne használjon olyan anyagokat, mint például a benzin vagy a bútorfényező.
• Ne spricceljen vizet a beltéri egységbe. Veszélyes! Áramütés!

A légszűrő tisztítása

A légszűrőt kb. 720 óra használat után szükséges megtisztítani. Kéthetente tisztítsa meg a légszűrőt, ha a légkondicionáló különösen poros környezetben működik.

1. Leválasztás a táphálózatról

Kapcsolja ki a készüléket először, mielőtt leválasztaná a táphálózatról.

2. Vegye ki a légszüröt (C ábra).

1. Nyissa ki az elölapot.
2. Enyhén nyomja meg a szűrő fogantyúját.
3. Csúsztassa ki a szüröt.

3. A légszűrő megtisztítása (D ábra)

Ha a szűrő nagyon piszkos, langyos vízbe tegyen semleges mosószert, és abban mossa ki.

A tisztítás után hagyja megszáradni.

1. Illessze vissza a szüröt, nyomja meg a szűrővisszaállító gombot (E ábra) a jobb oldalon hengercsappal, és zárja be az előlapot.

Megjegyzés:

• A sérülések elkerülése érdekében a szűrő eltávolítása után ne nyúljon kézzel a beltéri egység ventillátorszárnyához.
• Ne próbálja meg saját maga kitisztítani a légkondicionáló belsejét.
• Ne tisztítsa a szűrőt mosógépben.

Szűrő-visszaállító gomb

E ábra

HIBAELHÁRÍTÁS

A működési problémákat gyakran apró hibák okozzák, kérjük, ellenőrizze le a következő táblázat segítségével, mielőtt a szervizt hívna. Ezzel időt és szükségtelen kiadásokat takaríthat meg.

Hiba	Elemzés
Nem működik	A biztonsági berendezés vagy biztosíték kiégett?Kérjük, várjon 3 percet, majd indítsa újra, lehet, hogy a biztonsági berendezés megakadályozza a berendezés működését.Lemerült az elem a távirányítóban?Nincs jól bedugva a dugó?
Nincs hűtő vagy fűtő levegő	Nem szennyeződött be a légszűrő?Nincsenek elzárva a légkondicionáló be- és kimeneti nyílásai?Jól van beállítva a hőmérséklet?Nyitva vannak az ajtók vagy az ablakok?
Hatástalan vezérlés	Nincsen erős interferencia (túlzott statikus elektromos töltés, hálózati feszültség rendellenessége miatt)? Ne feledje, ha a működés rendellenes, húzza ki a hálózatból, és 2-3 másodperc múlva dugja vissza.
Nem működik azonnal	3 perces késleltetés van, ha működés közben módosítja az üzemmódot.
Jellegzetes szag	Ennek a szagnak a forrása lehet más is, például bútor, cigarette stb., melyet a készülék beszívott, majd a levegővel kifújt.
Folyó víz hangja	Normális, a hűtőfolyadék áramlása okozza légkondicionálóban.A jegtelenítés hangja fűtés üzemmódban.
Recsegő hang	A hangot okozhatja az előlap hőmérséklet-változások miatti tágulása vagy összehúzódása.
Köd jön a kivezető nyílásból	Alacsony hőmérsékletű helyiségben van a köd? Normál jelenség, amelyet a beltéri egységből távozó levegő okoz HÜTÉS vagy SZÁRAZ üzemmódban.
Az üzemelés jelzés villog, de a beltéri ventilátor áll.	A készülék átvált fűtési üzemmódról jegtelenítésre. A jelzés kialszik, és visszatér fűtési üzemmódba.

Megjegyzés: Ha a probléma továbbra is fennáll, kapcsolja ki a készüléket, és válassza le a tápellátásról, majd hívja a Whirlpool legközelebbi hivatalos szervizközpontját. Ne vállalkozzon arra, hogy saját maga áthelyezi, megjavítja, szétszereli vagy módosítja a készüléket.

TELEPÍTÉSI SZOLGÁLTATÁS

Telepítés előtt

1. Kérjük, figyelmesen olvassa el ezt a kézikönyvet a telepítés előtt.
2. A készülék telepítését az országos huzalozási szabályok, valamint ezen kézikönyv alapján szakembereknek kell elvégezn iü k.
3. A beszerelési pozíció kizárólag szakemberek közreműködésével változtatható meg;

4. Ellenőrizze a telepítés előtt, hogy a termék nem sérült-e meg.

5. A beltéri egység legalsó mozgó alkatrészeit legalább 2,5 m-rel a padló vagy a lépcsőszint fölé szerelje.

6. A telepítés után a vásárlónak a készüléket a jelen kézikönyvnek megfelelően kell működtetnie. Órizze meg a kézikönyvet megfelelő tárolóhelyen a készülék jövőben karbantartása és áthelyezése esetére.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

1. A tápellátásnak a névleges feszültséggel kell bírnia, és saját áramkörrel kell rendelkeznie a készülék számára. A normal üzemi feszültségtartomány a névleges feszültség 90\~110%-a között található. A hálózati vezeték átmérőjének meg kell felelnie az előírásoknak.

2. A felhasználó tápellátásán legyen egy megbízható földelő terminál. Tilos a földkábelt az alábbi dolgokhoz csatlakoztatni: 1) Vízvezeték 2) Gázvezeték 3) Szennyvízcső 4) Más, nem biztonságosnak ítélt helyek.

3. Gondoskodjon a biztonságos földelésról és arról, hogy a földelő kábelt az épület saját,

szakemberek álta I telepített földelési rendszeréhez csatlakoztassa. A készüléket fel kell szerelni áramszivárgás ellen védő kapcsolóval és egy megfelelő kapacitással rendelkező kiegészítő áramköri megszakítóval. Az áramköri megszakítónak mágneses és termikus kioldó funkcióval is kell rendelkeznie, hogy rövidzárlat, illetve túlterhelés esetére védelmet tudjon biztosítani.

Típus	Modell	A levegő megszakító kapcsoló szükséges kapacitása
Split Inverter	20K 30A
	24K 30A
	36K 40A

BIZTONSÁGI ÓVINTÉZKEDÉSEK

1. Győződjön meg arról, hogy a hálózati vezeték elég hosszú ahhoz, hogy megfelelő csatlakozást biztosítson. A tápellátáshoz ne használjon semmilyen hosszabbítót.
2. Ha a tápvezeték sérült, azt a kockázatok elkerülése érdekében a gyártóval, szervizmegbízottjával vagy hasonlóan szakképzett személlyel kell kicseréltetni;
3. A rögzített huzalozásba be kell csatlakoztatni egy olyan áramtalanító kapcsolót, amelynél a megszakító minden pólusnál legalább 3 mm-es.
4. Az áramütés személyi sérülést vagy halált okozhat: Szervizelés előtt válasszon le minden csatlakozót az elektromos táphálózatról.

5. A hálózati vezeték csatlakoztatását, valamint a beltéri és a kültéri egység közötti kábelcsatlakozás a készülékhez mellékelt huzalozási rajznak megfelelően kell elvégezni.

6. Amikor a telepítés elkészült, az elektromos komponensek nem lehetnek hozzáférhetőek a felhasználók számára.

7. A légkondicionáló mozgatását és telepítését kettő vagy több ember végezze a túlzott terhelés veszélyének megelőzése érdekében.
8. A légkondicionáló kicsomagolása után az összes csomagolóanyagot a gyermekektől elzárva tartsa.
9. A hütőközeg jellegének megfelelően a cső nyomása nagyon magas, ezért ügyeljen arra, hogy nagyon körültekintően járjon el, amikor a készüléket üzembe helyezi és javítja.
10. A nemzeti törvények szerint egy legfeljebb 30 mA erősségű szivárgó áramra beállított áram-védőkapcsolót (RCD) kell beépíteni rögzített bekötéssel.

BESZERELÉSI ÚTMUTATÓ

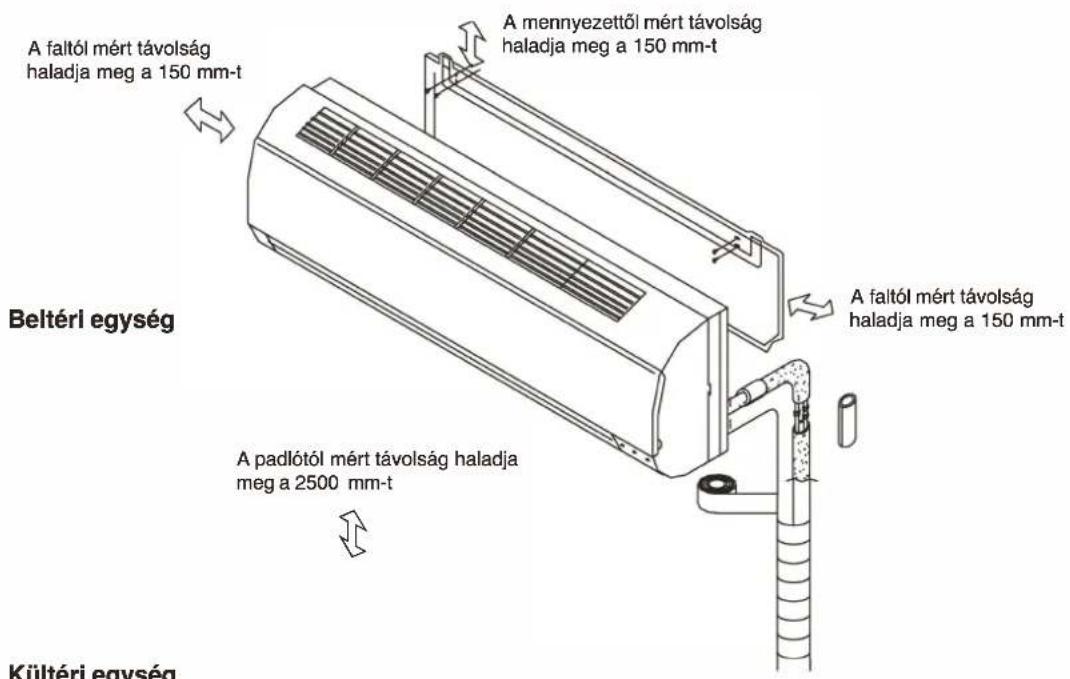

Telepítési rajz

A faltól mért távolság haladja meg a 150 mm-t A mennyezettől mért távolság haladja meg a 150 mm-t Beltérl egység A faltól mért távolság haladja meg a 150 mm-t A padlótól mért távolság haladja meg a 2500 mm-t Kültéri egység

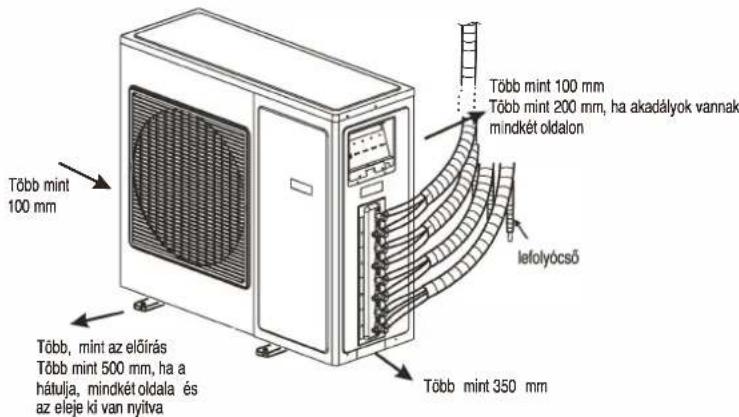

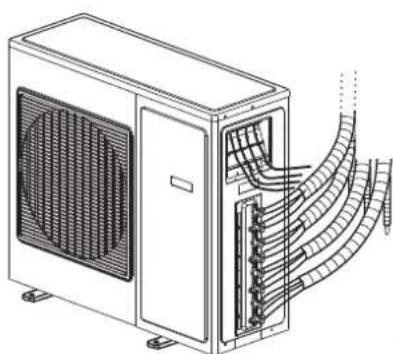

Kültéri egység

Több mint 100 mm Több mint 100 mm Több mint 200 mm, ha akadályok vannak mindkét oldalon lefolyócső Több mint 350 mm Több, mint az előírás Több mint 500 mm, ha a hátulja, mindkét oldala és az eleje ki van nyítva

MEGJEGYZÉS: A fenti ábra mindössze a berendezés egyszerű bemutatása, lehetséges, hogy külső megjelenésében eltér az Ön által vásárolt terméktől. A felszerelést csak engedéllyel rendelkező szervizmunkatárs végezheti, az országos huzalozási szabványoknak megfelelően.

Válassza ki az optimális helyet

A beltéri egység felszerelésének helye

• Ahol a légkivezetés közelében nincs akadály, és a levegő a helyiség minden sarkába ki tud áramlani.
• Ahol a csövezés és a fal átfúrása könnyen elvégezhető.
• Tartsa be a telepítési rajz szerinti szükséges távolságot a mennyezettől és a faltól.
• Ahol a légszürő könnyen kivehető.
• Az egységet és a távirányítót televíziótól, rádiótól stb. legalább 1 m-re tartsa.
• Fénycsövek hatásainak elkerülése érdekében a készüléket fénycsövektől minél távolabb helyezze el.
• A légbevezetés közelébe ne helyezzen semmit, ami annak útját elzárná.
• Olyan helyre, amely képes megtartani a súlyt, és nem növeli az üzemi zajt és rezgést.
• A beltéri egység nem alkalmas arra, hogy mosókonyhába telepítsék.

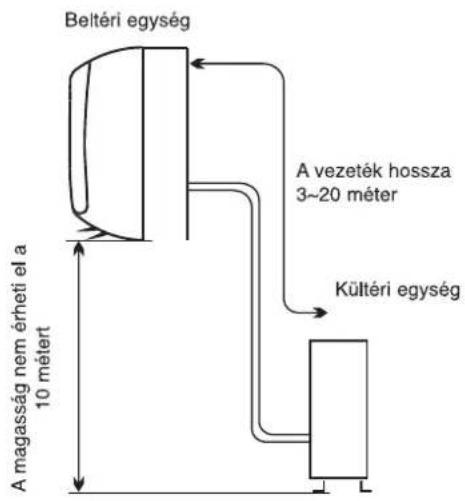

Beltéri egység A magasság nem érheti el a 10 métert A vezeték hossza 3~20 méter Kültéri egység

A kültéri egység felszerelésének helye

• Kényelmes, jól szellőző helyre szerelje fel.
• Kerülje azokat a helyeket, ahol gyúlékony gáz szivároghat.
• Tartsa be a telepítési rajz szerinti szükséges távolságot a faltól.
• A beltéri és kültéri egység közötti távolság 5 méter legyen, kiegészítő hütőközeg-töltéssel maximum 15 méter lehet.
• A kültéri egységet ne szerelje fel szennyezett, olajos helyre, vulkanizációs gázkivezetés közelébe.
• Ne szerelje fel út mentén, ahol a készülék sáros vízzel szennyeződhet.
• Fix alapra szerelje, amely nem fokozza az üzemi zajt.
• Ahol a légkivezetés útjában nem áll akadály.
• A beszerelés helye bírja el a kültéri egység súlyát és az általa keltett rezgést, továbbá biztosítsa a biztonságos beszerelést;
• Ahol a kieresztett víz nem jelent semmilyen problémát.

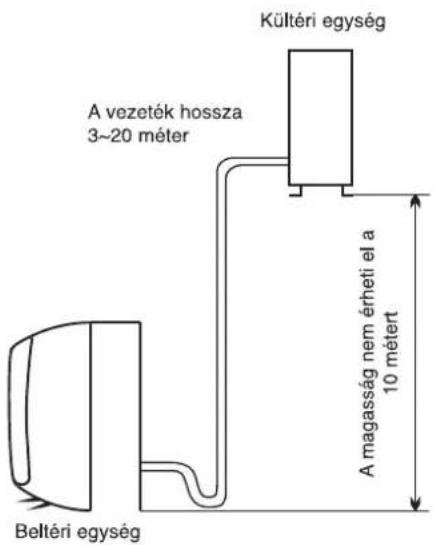

Kültéri egység A vezeték hossza 3~20 méter A magasság nem érheti el a 10 métert Beltéri egység

Modell	Normál csövezési hosszúság (m)	Az egyes beltéri egységek csőhosszúsági határértéke (m)	Összesített csőhosszúsági határérték (m)	Szintkülönbség határértéke, H (m)	Extra hűtőközegtöltés (g/m)
20K	5+5+5	20	60	10	15 (Amikor az összesített csőhossz 15 m felett van)
24K	5+5+5	20	60	10	15 (Amikor az összesített csőhossz 20 m felett van)
36K	5+5+5+5	25	60	10	15 (Amikor az összesített csőhossz 20 m felett van)

BELTÉRI EGYSÉG TELEPÍTÉSE

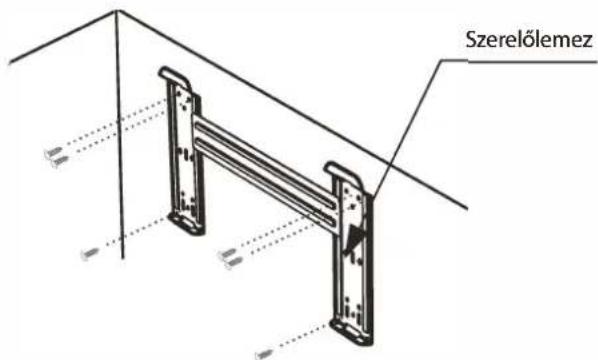

1. A szerelölap felszerelése

• A szerelőlap helyét a beltéri egység elhelyezésének és a csővezeték irányának megfelelően válassza meg.
• A szerelőlapot vízszintesen lejtésmérővel vagy függőónnal állítsa be.
  • Fúrjon a falba 32 mm mély lyukakat.
• A műanyag tipliket illessze be a lyukba, majd menetes csavarokkal rögzítse a szerelőlapot.
• Ellenőrizze, hogy a szerelőlap rögzítése biztos-e.

Szerelőlemez

MEGJEGYZÉS: A szerelőlap alakja a fentitől eltérő lehet, de a szerelési eljárás hasonló.

2. Lyuk fúrása a csővezetéknek

• A csővezetéknek szánt lyuk helyét a szerelőlap elhelyezése szerint válassza meg.
• Fúrjon egy kb. 70 mm átmérőjű lyukat a falon. A lyuk külső széle felé enyhén lefelé lejtsen.
• A fal tisztán tartása érdekében a lyukba vezessen be egy hüvelyt.

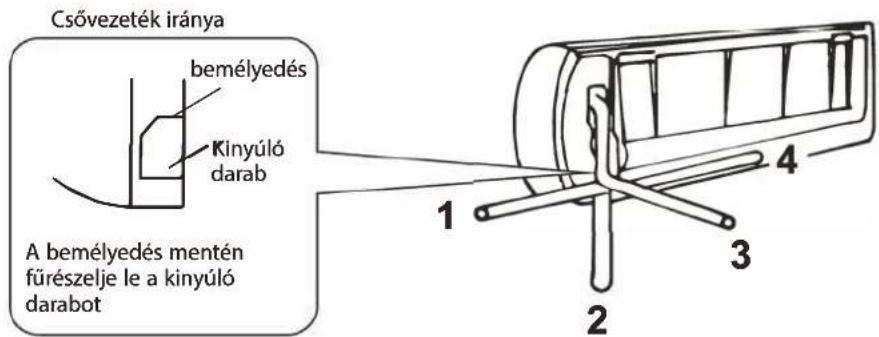

3. Beltéri egység csővezetékének felszerelése

- A csővezetéket (folyadék- és gázcső) és kábeleket a falba fúrt lyukon keresztül kívülről illessze be, vagy a belső csővezetékek és kábelek csatlakoztatásának befejezése után belülről úgy, hogy csatlakozzanak a kültéri egy

- A csőszerelési útmutatás alapján döntse el, hogy a műanyag részt lefűrészeli-e (az alább bemutatott módon).

Beltéri Kültéri Falban lévő lyukba helyezett hüvely (a felhasználó által készített kemény polietilén cső) (lefelé lejtés) 5 mm

Csővezeték iránya bemélyedés Kinyúló darab A bemélyedés mentén fürészelje le a kinyúló darabot 1 2 3 4

MEGJEGYZÉS:

Ha a csővezetéket az 1., 2. vagy 4. utasítás szerint szereli be, a beltéri egység alapjáról fűrészelje le a megfelelő műanyagrészt.

- Miután az előírt módon csatlakoztatta a csővezetéket, szerelje fel a lefolyócsövet. Ezután csatlakoztassa a hálózati csatlakozókábelt. Csatlakoztatás után a csővezetéket, a kábelt és a lefolyócsövet együtt borítsa be hőszigetelő anyaggal.

MEGJEGYZÉS: Ne csatlakozzon a táphálózathoz a telepítés alatt.

FONTOS:

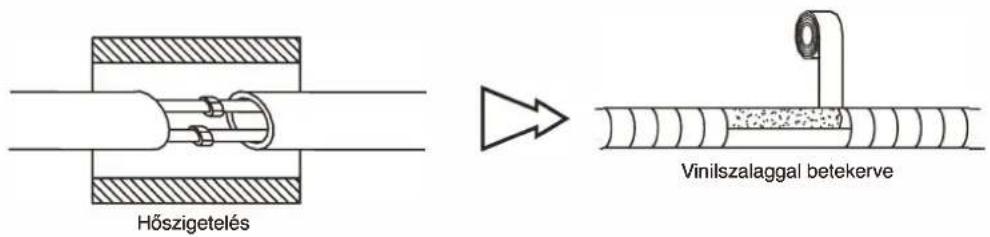

Csőcsatlakozások hőszigetelése:

A csőcsatlakozásokat tekerje be hőszigetelő anyaggal, majd burkolja be vinilszalaggal.

Hőszigetelés Vinilszalaggal betekerve

Hőszigetelt csővezeték:

a. A lefolyócsövet a csővezeték alá helyezze.
b. Szigetelőanyag: legalább 6 mm vastag polietilén hab..

MEGJEGYZÉS: A lefolyócsövet a felhasználó készíti.

• A lefolyócsövet a könnyű lefolyás érdekében lefelé kell irányítani. A lefolyócsövet ne csavarja meg, ne hagyja kilógva vagy körbetekeredve, és a végét ne merítse vízbe. Ha a lefolyócsőhöz hosszabbítást csatlakoztat, a beltéri egységen való átvezetéskor gondoskodjon annak höszigeteléséről.
• Ha a csővezeték jobbra irányul, a csővezetéket, a hálózati csatlakozókábelt és a lefolyócsövet hőszigeteléssel kell ellátni, és a készülék hátoldalán csőkapoccsal rögzíteni.

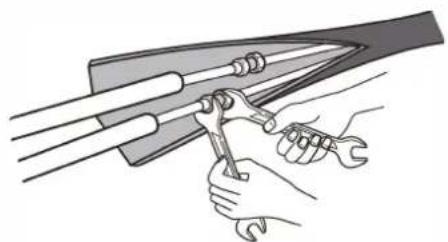

Csővezeték csatlakoztatása:

a. A beltéri egység csöveit két csavarkulcs segítségével csatlakoztassa. A csövek, csatlakozók és hollandi anyák deformálódásának és sérülésének elkerülése érdekében fordítson külön figyelmet arra, hogy legyen meg az alább bemutatott forgatónyomaték-ráhagyás.
b. Először kézzel húzza meg őket, azután használja a csavarkulcsokat.

Nagybiki cso" Hőszigetelt cső Hálózati csatlakozókábel Kisebbik cső Lefolyócső (a felhasználó készíti el)

Cső mérete	Forgatónyomaték	Anya szélessége	Min. vastagság
Folyadékoldal (1/4 hüvelyk)	1.5~2 kg.m	17 mm	0.5 mm
Gázoldal (3/8 hüvelyk)	3.1~3.5 kg.m	22 mm	0.7 mm
Gázoldal (1/2 hüvelyk)	5.0~5.5 kg.m	24 mm	0.8 mm
Gázoldal (5/8 hüvelyk)	6.0~6.5 kg.m	27 mm	0.8 mm

4. A kábel csatlakoztatása

Beltéri egység

1) Nyissa ki az elölapot, a csavart meglazítva távolítsa el a takarólapot.
2) A hálózati csatlakozózsínórt csatlakoztassa a beltéri egységhez úgy, hogy a huzalokat egyenként hozzáköti a vezérlőtábla csatlakozóihoz az alábbiak szerint.
3) A vezérlötáblán kábelszorítóval biztosítsa a hálózati csatlakozózsinórt.
4) Helyezze vissza takarólapot, és húzza meg a csavart.

MEGJEGYZÉS: (modelltől függően) A beltéri egység csatlakozóihoz történő csatlakozásokhoz ki kell venni a dobozt.

Hálózati csatlakozó kábel

Előlap Csatlakozó (belül) Doboz Beltéri egység

Kültéri egység

1) A csavart meglazítva vegye le a készülékről a szerelőajtót. Csavarozza ki a kábelszorítót, a huzalokat egyenként, a beltéri egység csatlakoztatásának megfelelően csatlakoztassa a vezérlötábla csatlakozóihoz.
2) A vezérlőtáblán kábelszorítóval biztosítsa a hálózati csatlakozózsinórt.
3) A szerelőajtót illessze vissza eredeti helyzetébe, és húzza meg a csavart.

MEGJEGYZÉS: (modelltől függően) A beltéri egység csatlakozóihoz történő csatlakozásokhoz ki kell venni a dobozt.

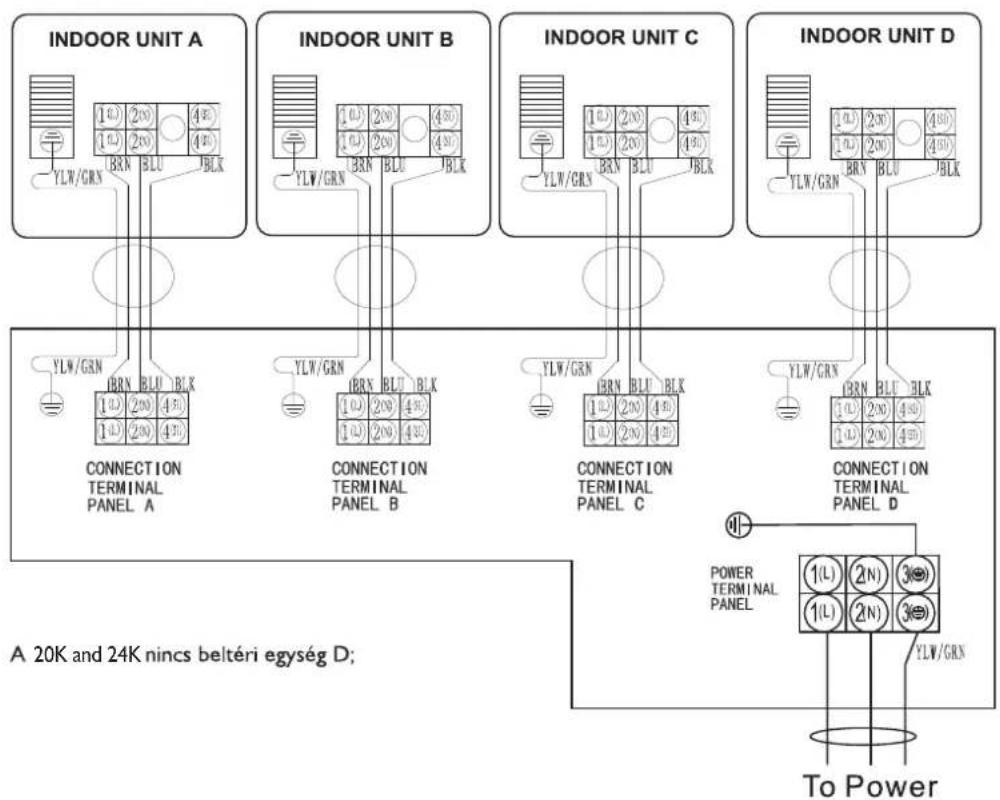

A 20K and 24K nincs beltéri egység D;

1. Győződjön meg arról, hogy a kültéri egység huzalszínei és csatlakozószámai megegyeznek a beltéri egységével.
2. Kifejezetten a légkondicionálóhoz való egyedi áramkört használjon. A huzalbekötés módját illetően lásd a készüléken található kapcsolási rajzot.
3. Ellenőrizze, hogy a kábel specifikációja megfelel-e az alábbi táblázatnak. A kábel minimális keresztmetszeti területének pedig meg kell felelnie a 245 IEC 57 jelölésnek.
4. A kábelcsatlakoztatás után ellenőrizze a huzalokat, és győződjön meg arról, hogy szorosan vannak-e összekötve. A kábelt szorosan rögzíteni kell kábelbilincs segítségével.
5. Nedves vagy párás területen földzárlat ellen védő megszakítót kell felszerelni.

Kábelspecifikációk

Modell	Hálózati vezeték (kültéri)	Hálózati csatlakozókábel	Hálózati áram (Megjegyzés)
20K	H05RN-F,3G 2.5mm ^2	H07RN-F, 4G 0.75mm ^2	Kültér felé
24K	H05RN-F,3G 4.0mm ^2	H07RN-F, 4G 0.75mm ^2	Kültér felé
36K	H05RN-F,3G 4.0mm ^2	H07RN-F, 4G 0.75mm ^2	Kültér felé

A KÜLTÉRI EGYSÉG FELSZERELÉSE

1. A lefolyócsonk és a lefolyócső felszerelése

Fűtő üzemmódban való működéskor a kültéri egységből kondenzvíz távozik. A szomszédok nyugalma és a környezet kímélése érdekében a kondenzvíz elvezetéséhez szereljen fel lefolyócsonkot és lefolyócsövet. A lefolyócsonkot egyszerűen szerelje a kültéri egység vázára, majd a jobb oldali ábrán jelzett módon csatlakoztassa a lefolyócsövet a csonkhoz.

2. A kültéri egység felszerelése és rögzítése

Erős és sík padlófelületre rögzítse szorosan, csavarokkal és anyákkal. Ha falra vagy tetőre szereli, gondoskodjon a tartó megfelelő rögzítéséről, hogy megelőzze az erős rezgések vagy szél miatti rázkódást.

3. A kültéri egység csőcsatlakoztatása

- Vegye le a szelepsapkákat a két- és háromállású szelepről.

- A csöveket külön, az előírt forgatónyomatéknak megfelelően csatlakoztassa a két- és háromállású szelepekhez.

4. Kültéri egység kábelcsatlakozása (lásd az előző oldalt)

az V' Leeresztő csonk Lefelyócső (a felhasználó készítl el)

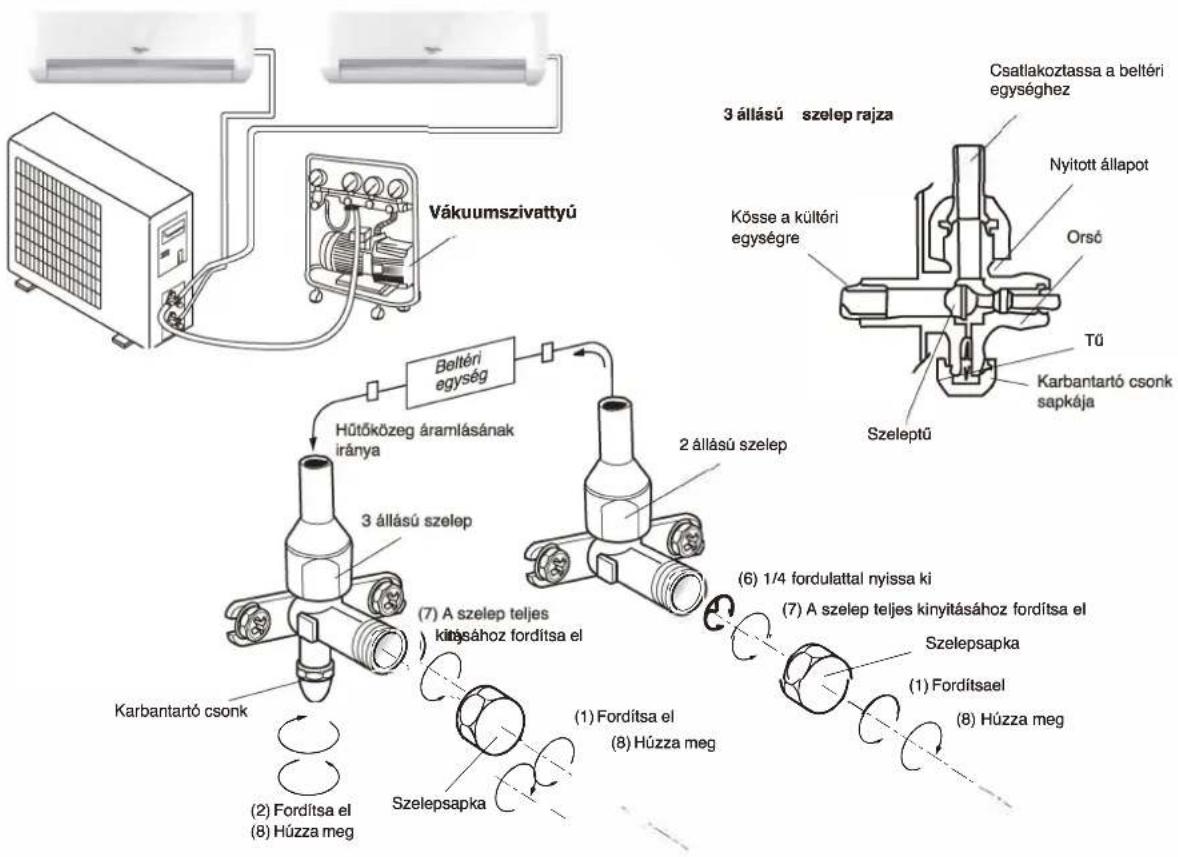

LÉGTISZTÍT ÁS

A hütőkörben megmaradó, párat tartalmazó levegő a kompresszor meghibásodását okozhatja. A beltéri és kültéri egység csatlakoztatása után vákuumszivattyúval az alább bemutatott módon szívja ki a levegőt és párat a hütőkörből.

Megjegyzés: Mivel a rendszer nyomása magas, valamint a környezet védelme érdekében is, ügyeljen arra, hogy a hútőközeg ne jusson ki közvetlenül a levegőbe.

A légcsövek tisztítása:

1. Csavarja ki és vegye le a szelepsapkákat a két- és háromállású szelepekről.
2. Csavarja ki és vegye le a szelepsapkát a munkaszelepről.
3. A vákuumszivattyú flexibilis csövét csatlakoztassa a munkaszelephez.
4. A vákuumszivattyút indítsa be 10-15 percre, míg el nem éri a 10 Hgmm abszolút vákuumot.
5. Miközben a vákuumszivattyú még működik, zárja le a vákuumszivattyú elosztóvezetékén található kisnyomású gombot. Ezután állítsa le a vákuumszivattyút.
6. 1/4 fordulattal nyissa ki, majd 10 másodperc után zárja le a kétállású szelepet. Folyékony szappan vagy elektronikus tömítésvizsgáló segítségével ellenőrizze az összes csatlakozás tömítettségét.
7. Fordítsa el a két- és háromállású szelepek zárját. Válassza le a vákuumszivattyú flexibilis csövét.
8. Helyezze vissza és húzza meg az összes szelepsapkát.

VEVŐSZOLGÁLAT

Mielött a Vevőszolgálati Központhoz fordulna:

1. Próbálja meg maga megoldani a problémát a „Hibaelhárítás” c. részben adott leírások alapján.
2. Kapcsolja ki a készüléket, és indítsa újra, hogy meggyőződjön arról, a hiba továbbra is fennáll-e.

Ha a fenti ellenőrzések végrehajtása után a hiba továbbra is fennáll, forduljon a Vevőszolgálati Központhoz.

Kérjük, adja meg a következőket:

• a hiba rövid leírása;
• a légkondicionáló pontos típusa;
• a szervizszám (ez a szám a Service szó alatt van a szerviz matricán, amely a beltéri egység oldalán vagy alján található). A szervizszám megtalálható a garanciafüzetben is;
• az Ön teljes címe;
• a telefonszáma.

Ha javítási munkát kell végezni, vagy fel a kapcsolatot a Vevőszolgálati Központtal (eredeti pótalkatrészek használata és a megfelelő javítás garantált).

Be kell mutatnia az eredeti számlát. Ha elmulasztja betartani ezeket az utasításokat, az kedvezőtlenül befolyásolhatja a termék biztonságát és minőségét.

SERVICE

0000 000 00000
