- Кнопки SLEEP и 6th Sense не доступны в режиме JET.

1. Отсоедините от электропитания

1. Отсоедините от электропитания

Преди да използвате продукта, прочетете внимателно всички инструкции. Винаги спазвайте тези инструкции, когато използвате уреда, за да намалите риска от пожар, електрически удар и наранявания.

Запазете това ръководство. Ако предоставяте уреда на други потребители, непременно им дайте и това ръководство.

Тези инструкции можете да намерите и на уеб сайта: www.whirlpool.eu

- Монтажът, техническото обслужване и ремонтите трябва да се извършват от квалифициран техник в съответствие с инструкциите на производителя и при спазване на действащите местни разпоредби за безопасност. Не поправяйте и не заменяйте части от уреда, ако това не е изрично посочено в инструкциите за потребителя.

- Не дърпайте захранващия кабел, когато изваждате щепсела от контакта. Не усуквайте и не притискайте захранващия кабел и проверявайте дали не е повреден.

- Не докосвайте с мокри ръце щепсела на захранващия кабел, електрическия прекъсвач и аварийния бутон.

- Не бъркайте с пръсти или чуждите тела във входния или изходния отвор за въздух на вътрешното и външното тяло.

- Никога не блокирайте входния или изходния отвор за въздух на вътрешното или външното тяло.

- Хора с физически или психически увреждания, деца и хора, които не са работили с уреда, могат да го използват само ако са получили съответното обучение от лице, отговорно за тяхното здраве и безопасност. Уредът не е предназначен за ползване от малки деца или хора с увреждания, когато са без надзор.

- Не позволявайте на деца да си играят с уреда (включително дистанционното управление).

- Този уред може да се използва от деца на възраст над 8 години, от лица с намалени физически, сетивни и умствени способности или от лица без опит и познания, когато са под надзор или са инструктирани как да използват уреда по безопасен начин и разбират възможните опасности. Не позволявайте на деца да си и граят с уреда.

Дейностите по почистване и поддръжка не трябва да се извършват от деца без надзор.

Следвайте стриктно указанията по-долу:

• Продължителното и директно излагане на студен въздух може да бъде вредно за здравето. Препоръчително е жалузите да се нагласят така, че да се избегне директна струя студен въздух и струята да се отклони към помещението.
• В случай на неизправност първо изключете уреда, като натиснете бутона за ВКЛ./ИЗКЛ. на дистанционното управление, и след това го изключете от електрическата мрежа.

• Винаги първо изключвайте климатика чрез дистанционното управление. Не използвайте електрическия прекъсвач и не изваждайте щепсела от контакта, за да изключите уреда.

• Не изключвайте и не включвайте уреда прекалено често, тъй като това може да доведе до повреди.

• Не слагайте никакви предмети върху външното тяло.
• Изключвайте климатика от контакта, ако няма да го използвате дълго време, а също и по време на гръмотевични бури.
• Този уред съдържа флуорирани парникови газове, включени в Протокола от Киото, като хладилният газ е в херметически затворена система.

(R32 GWP)

Модел	20K	24K	36K
Тегло на газа (кг)	1.45	1.45	2.2
Еквивалент на CO2 (тонове)	0.979	0.979	1.485

- Дейностите по поддръжката и ремонта, които изискват участие на други специалисти, се извършват под контрола на лице, компетентно в областта на работата с леснозапалими хладилни течности.

• За да получите подробна информация относно методите за монтаж, сервизно обслужване, поддръжка и ремонт, изтеглете пълното ръководство от docs.whirlpool.eu.
• He използвайте средства за ускоряване на размразяването или за почистване, които не са препоръчани от производителя.
• ⚠️ Уредът трябва да се съхранява в проветриво помещение, чиито размери съответстват на размерите, посочени за отопляваното помещение; в него не трябва да има постоянно работещи източници на запалване (например открит огън, работещ газов уред или работещ електрически нагревател).
• He пробивайте и не изгаряйте. Помнете, че хладилният агент може да няма мирис.
• Лицата, които работят по хладилната верига или я отварят, трябва да притежават валидно удостоверение от лицензирана организация за оценяване по приетите в отрасъла критерии относно тяхната компетентност да работят безопасно с хладилни агенти. Техническото обслужване и ремонтните дейности трябва да се извършват само в съответствие с препоръките на производителя. Дейностите по поддръжката и ремонта, които изискват участие на други специалисти, се извършват под контрола на лице, компетентно в областта на работата с

леснозапалими хладилни течности. Уредът трябва да се инсталира, експлоатира и съхранява в помещение с площ над 10 m2. Тръбопроводите трябва да се монтират в помещение с площ над 10 m2. Тръбопроводите трябва да съответстват на националните нормативни изисквания за газови инсталации. Максималното количество на хладилния агент е 2,5 kg. Механичните съединители, използвани на закрито, трябва да съответстват на ISO 14903. Когато механични съединители се използват повторно на закрито, уплътнителите им трябва да се сменят с нови. Когато съединението е чрез разширяване на края на тръбата и ще се използва повторно в помещение, трябва да се изработи ново разширение. Дължината на монтирания тръбопровод трябва да е минимална. Механичните съединения трябва да са достъпни за поддръжка.

1. Необходимо е да се спазват изискванията за транспортиране на оборудване, което съдържа леснозапалими хладилни течности.
2. Означаването на оборудването със знаци се извършва в съответствие с местните нормативни разпоредби.

3. Извеждането от употреба на оборудване, използващо леснозапалими хладилни течности, трябва да се извършва съгласно националните стандарти.

4. Съхраняването на оборудването/уредите трябва да се извършва съгласно инструкциите на производителя.

5. Съхраняване на опаковани (непродадени) уреди. Опаковката при съхранение не трябва да позволява изтичане на хладилен агент при механично повреждане на намиращия се в нея уред. Максималният брой уреди, които може да се съхраняват заедно, се определя от местните разпоредби.

6. Информация относно сервизното обслужване.

6-1 Проверки на помещението

Преди започване на работа по система, която съдържа леснозапалим хладилен агент е необходимо да се извършат проверки за безопасност, за да се намали до минимум рискът от възпламеняване. Преди започване на ремонт на хладилна система трябва да се изпълнят посочените по-долу предпазни мерки.

6-2 Работна процедура

Работната процедура трябва да се контролира, за да се намали до минимум рискът от изпускане на леснозапалими газове или пари по време на работа.

6-3 Общи изисквания към работното място

Всички работници по поддръжката и други намиращи се наблизо лица трябва да се уведомят за характера на изпълняваната дейност. Трябва да се избягва работа в ограничено пространство. Зоната около работното място трябва да се огради. Обезопасете оградената зона чрез отстраняване на леснозапалимите вещества.

6-4 Проверка за присъствие на хладилен агент

Преди започване и по време на

работа зоната трябва да се проверява с подходящ детектор за хладилен газ, за да се гарантира, че техникът знае за създалата се потенциално експлозивна атмосфера. Проверете дали използваният детектор за течове е подходящ за откриване на леснозапалими хладилни агенти, т.е. не създава искри, има подходящо уплътнение или е с искробезопасно изпълнение.

6-5 Наличие на пожарогасител

При извършване на огневи работи по хладилно оборудване или свързани с него части, наблизо трябва да има подходящ пожарогасител. Разположете близо до зоната за зареждане сух пожарогасител с прах или CO₂.

6-6 Без източници на запалване

Лицата, които работят по хладилни системи и отварят тръбопроводи, които съдържат или са съдържали леснозапалим хладилен агент, не трябва да използват източници на запалване по начин, който може да създаде опасност от възникване на пожар или експлозия. Всички възможни източници на запалване, в това число пушенето на цигари, трябва да са на достатъчно разстояние от мястото на монтиране, ремонт, демонтиране или изхвърляне, когато е възможно леснозапалим хладилен агент да попадне в околната атмосфера. Преди започване на работа мястото трябва да се провери за наличие на леснозапалими вещества и източници на запалване. Необходимо е да се поставят знаци „Пушенето забранено“.

6-7 Вентилация

Убедете се, че мястото на работа е на открито или в помещение с добра

вентилация преди да отворите системата или да започнете огнева дейност. Трябва да се поддържа известно ниво на вентилация по време на периода на извършване на работата. Вентилацията трябва безопасно да отвежда отделените хладилни газове и за предпочитане да ги изхвърля на открито в атмосферата.

6-8 Проверки на хладилното оборудване

При смяна на електрически компоненти новите трябва да са подходящи за целта и с нужните характеристики. Задължително се спазват указанията на производителя относно техническото обслужване и ремонта. При неясноти се обръщайте за съдействие към техническия отдел на съответния производител. При работа по инсталации, съдържащи запалим хладилен агент, трябва да се изпълняват посочените по-долу проверки:

• количеството хладилен агент трябва да съответства на размера на помещението, в което самонтирани съдържащите агента части;
• вентилационните системи и изходи трябва да работят нормално и да нямат запушвания;
• при използване на верига с индиректно охлаждане трябва да се провери за наличие на хладилен агент във вторичната верига;
• означенията по оборудването трябва да се виждат и да могат да се разчитат; нечетливите надписи и знаци трябва да се поправят;
• хладилните тръби и други части трябва да се монтират на място, където е малко вероятно да попаднат под въздействието

на вещества, които могат да предизвикат корозия по тях, освен когато частите са изработени от материали, които не подлежат на корозия или имат подходяща защита от подобна корозия.

6-9 Проверки на електрическите устройства

Преди ремонт или обслужване на електрически компоненти трябва да се извършат проверки за безопасност и огледи на компонентите. При откриване на неизправност, която влошава нивото на безопасност, не трябва да се подава захранване на веригата преди проблемът да се отстрани по задоволителен начин; ако неизправността не може да се отстрани незабавно, но се налага работата да продължи, може да се използва подходящо временно решение. Това трябва да се съобщи на собственика на оборудването, за да информира когото е необходимо. Началните проверки за безопасност трябва да включват:

• проверка дали всички кондензатори са разредени: това се извършва по безопасен начин без възможност за предизвикване на искри;
• проверка за изключено напрежение в компонентите и кабелите по време на зареждане, изпразване или продухване на системата;

• проверка за изправност на заземяването.

• Ремонтиране на херметизирани компоненти

Преди започване на ремонт на херметизирани компоненти трябва да се изключат всички източници на захранване на съответното оборудване, след което да се

разположи постоянно работещ детектор за теч в близост до най-критичното място, който да предупреждава за възникване на евентуално опасна ситуация. По-специално внимание трябва да се обръща на следното: По корпуса не трябва да има промени, които понижават степента на защита. Това включва повреди по кабелите, прекомерно голям брой съединения, клеми, които не съответстват на оригиналните изисквания, повредени уплътнения, неправилно монтирани кабелни втулки и др. Проверете дали уредът е закрепен надеждно. Проверете дали състоянието на уплътненията или уплътняващите материали не се е влошило дотолкова, че да не осигуряват защита срещу проникване на леснозапалими газове. Резервните части трябва да отговарят на техническите изисквания на производителя.

ЗАБЕЛЕЖКА:

Използването на силиконови препарати за уплътняване може да влоши ефективността на някои видове детектори за теч. Искробезопасните компоненти може да не се изключват преди започване на работа по тях.

8. Ремонт на искробезопасни компоненти

Не свързвайте към веригата постоянни индуктивни и капацитивни товари без предварително да се убедите, че те няма да причинят превишаване на допустимото напрежение и допустимия ток за съответното устройство. В присъствието на леснозапалими газове може да се работи под напрежение само по компоненти в искробезопасно

изпълнение. Тестовото оборудване трябва да е с подходящи параметри.

Сменяйте компонентите само с посочените от производителя.

Използването на други части може да причини запалване на хладилен газ при наличие на теч.

9. Кабели

Проверете дали кабелите не са подложени на износване, корозия, прекалено притискане, вибрации, контакт с остри ръбове или други неблагоприятни външни въздействия. Проверката трябва да отчита също стареенето и продължителното влияние на вибрациите, например от компрессори или вентилатори.

10. Откриване на теч на леснозапалими хладилни агенти

При търсене или проверка за теч на хладилен агент в никакъв случай не трябва да се използват източници на запалване. Не се допуска използване на халогенен вакуумметър или други детектори с открит пламък.

11. Методи за откриване на течове Посочените по-долу методи за откриване на течове се смятат за допустими при използване със системи, които съдържат леснозапалими хладилни агенти:

- Електронни детектори за течове могат да се използват за откриване на леснозапалими хладилни агенти, но може чувствителността им да е недостатъчна или да се нуждаят от специално калибриране (детекторите трябва да се калибрират на място без наличие на хладилни газове).

- Проверете дали детекторът не може да стане източник на запалване и дали е подходящ за използвания хладилен агент.

- Детекторите за теч трябва да се настройват на процент от долната

граница на възпламеняване (LFL) на хладилния агент, както и да се калибрират за използвания хладилен агент и за съответната концентрация на газа (не повече от 25%).

- Течности за откриване на течове може да се използват с повечето хладилни агенти, но трябва да се избягват детергенти, съдържащи хлор, тъй като хлорът може да реагира с хладилния агент и да предизвика корозия на медните тръбопроводи.

- При подозрение за теч трябва да се отстранят/загасят всички източници на открит пламък.

- При откриване на теч, чието отстраняване изисква запояване с бронзови електроди, всичкият хладилен агент трябва да се извлече от системата или да се изолира (чрез спирателни вентили) в отдалечена от мястото на теча част от системата.

- След това системата се продухва с азот без примеси на кислород (преди началото и по време на запояването).

1. Изпразване и вакуумиране
2. При отваряне на хладилната верига за ремонт или с друга цел трябва да се използват обичайните методи. За намаляване на опасността от възпламеняване трябва да се спазват правилата на добрата практика.

Използвайте следната процедура:

• извлечете хладилния агент от системата;
• продухайте системата с инертен газ;
• вакуумирайте;
• продухайте отново с инертен газ;
• отворете веригата чрез разрязване или разпояване.

Хладилният агент трябва да се събира в предназначени за целта

бутилки. Системата трябва да се продухва с азот, който не съдържа кислород, за да стане безопасна. Може да се наложи процедурата да се повтори няколко пъти. Не се допуска продухване със сгъстен въздух или кислород. Продухването трябва да се извършва чрез напълване до работно налягане, изпускане в атмосферата и накрая вакуумиране. Процесът се повторя, докато в системата не остане хладилен газ. След последното пълнене системата се изправа до атмосферното налягане, за да може да се работи по нея. Тази операция е абсолютно задължителна, когато по тръбопроводите ще се извършва запояване. Проверете дали изходът на вакуумната помпа не е близо до източник на запалване, дали има вакуум в системата след продухването и наличието на непрекъснато работеща вентилация.

1. Процедури за зареждане Освен правилата на обичайните процедури за зареждане е необходимо да се спазват и посочените по-долу изисквания:

- Проверете дали при използване на машината за зареждане хладилният агент не се замърсява с други подобни газове.

- Маркучите и тръбопроводите трябва да са възможно най-къси, за да се намали до минимум количеството на хладилния агент в тях.

- Бутилките трябва да се съхраняват в изправено положение.

- Преди да започнете зареждане с хладилен агент, проверете дали системата е заземена.

- Поставете етикет на системата (ако няма), след като я заредите.

- Трябва специално да внимавате да не препълните системата с

хладилен агент. Преди да заредите системата, трябва да я проверите под налягане чрез запълване с азот без съдържание на кислород.

Системата трябва да се провери за течове след зареждането, но преди въвеждане в експлоатация.

Втора проверка за течове трябва да се извърши преди напускане на обекта.

1. Извеждане от експлоатация Преди да изпълни тази процедура, техникът задължително трябва да се запознае подробно с оборудването и всички негови особености.

Препоръчвана добра практика е хладилният агент да се извлече безопасно. Преди изпълнение на процедурата трябва да се вземат проби от маслото и хладилния агент за евентуален анализ преди повторна употреба на извлечения хладилен агент. Необходимо е преди започване на работа да има електрическо захранване.

а. Запознайте се с оборудването и неговата работа.
b. Изолирайте системата от електрическата мрежа.
с. Преди да започнете процедурата, осигурете:

- механично оборудване за товарене и разтоварване на бутилките с хладилен агент;

- индивидуални предпазни средства за всички присъстващи, които трябва да ги използват правилно;

- компетентно лице за контролиране на процеса на извличане на хладилния агент;

- машина за изпълнение на операцията и бутилки, които отговарят на изискванията на съответните стандарти.

d. При възможност вакуумирайте системата.
е. Ако това не е възможно, направете

колектор, за да извличате хладилния агент едновременно от няколко части на системата.

f. Проверете дали бутилката е поставена върху везната, преди да започнете да извличате хладилния агент.
g. Включете машината за извличане и я използвайте съгласно инструкциите на нейния производител.
h. Не препълвайте бутилките. (Запълване с течност на не повече от 80% от обема).
i. Не превишавайте максимальното работно налягане на бутилката, дори за кратко време.
j. След като бутилките се напълнят правилно и процедурата приключи, вземете мерки оборудването и бутилките незабавно да се изнесат от обекта и всички спирателни вентили на системата да се затворят.
k. Извлеченият хладилен агент не трябва да се зарежда в друга хладилна система преди да се пречисти и провери.
15. Означаване Системата трябва да се означи с етикет, който уведомява, че е изведена от експлоатация и в нея няма хладилен агент. Етикетът трябва да има дата и подпис. Погрижете се по системата да има табелки, които предупреждават за наличие на леснозапалим хладилен агент в нея.
16. Извличане на хладилния агент При извличане на хладилния агент от системата с цел обслужване или извеждане от експлоатация, препоръчваната добра практика изисква всички хладилни агенти да се извлекат по безопасен начин.
При извличане на хладилния агент в бутилки внимавайте да използвате само бутилки от съответния вид.

Погрижете се да разполагате с достатъчен брой бутилки за поемане на цялото количество хладилен агент от системата. Всички използвани бутилки трябва да са предназначени и означени за извличания хладилен агент (напр. специални бутилки за извлечен хладилен агент). Бутилките трябва да имат работоспособни изпускателен клапан и спирателен вентил. Преди започване на извличането на хладилния агент празните бутилки трябва да се вакуумират и по възможност да се охладят. Оборудването за извличане на хладилния агент трябва да е в добро работоспособно състояние и комплектовано с предназначени за него инструкции, а също така да е подходящо за извличане на леснозапалими хладилни агенти. Допълнително трябва да разполагате с работоспособна и калибрирана везна. Маркучите трябва да имат съединители в добро състояние, които не позволяват изтичане на газ при свързване и разединяване. Преди включване на машината за извличане на хладилния агент проверете дали тя е в добро работоспособно състояние, обслужена е правилно и евентуалните електрически компоненти са изолирани за предотвратяване на възпламеняване в случай на изтичане на хладилен газ. При съмнение се консултирайте с нейния производител. Извлеченият хладилен агент трябва да се върне на производителя в подходяща бутилка, придружена от документ за транспортиране на отпадъци. Не смесвайте различни хладилни агенти в машината за извличане и особено в бутилките. Ако трябва да се отстрани и маслото в компресора(ите), погрижете се да го извлечете почти напълно, за да не остане в системата леснозапалим хладилен агент, разтворен в маслото. Извличането трябва да се извърши преди връщане на компресора на доставчика. За ускоряване на процеса корпусът на компресора може да се подгрява само с електрически нагреватели. След източване на маслото от системата то трябва да се изнесе по безопасен начин. При преместване или монтиране на климатика на друго място се консултирайте с опитни сервизни техници относно демонтажа и повторния монтаж на уреда. Не поставяйте електроуреди или други домакински предмети под вътрешното или външното тяло. Капеща от тялото кондензирала вода може да ги намокри и повреди. Поддържайте вентилационните отвори на уреда незакрити. Уредът трябва да се съхранява в проветриво помещение, чиито размери съответстват на размерите, посочени за отопляваното помещение. Уредът трябва да се съхранява в помещение без постоянно наличие на открит пламък (например работещ газов уред) и източници на запалване (например работещ електрически нагревател). Необходимо е да се използват само нови механични съединители и съединения с разширяване на края на тръбата.

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

• Този уред е произведен от материали, годни за рециклиране или повторно използване. Изхвърлянето трябва да се извършва в съответствие с местната нормативна уредба за изхвърляне на отпадъци. Преди изхвърлянето захранващият кабел трябва да се отреже, за да не може уредът да се използва отново.
• За по-подобна информация за третирането и рециклирането на този уред се свържете с местните власти, които се занимават с разделно събиране на отпадъци, или към магазина, от който сте закупили уреда.

- Кашонът може да се рециклира 100%, както показва символът за рециклиране △. Различните части на опаковката не трябва да се разпиляват, а трябва да се изхвърлят в съответствие с нормативните уредби, издадени от местните власти.

ИЗХВЪРЛЯНЕ НА УРЕДА

• Този уред е маркиран в съответствие с Европейска директива 2002/96/EC за изхвърляне на електрическо и електронно оборудване (WEEE).
• Като се погрижите това изделие да бъде изхвърлено по правилен начин, вие ще помогнете за предотвратяване на възможните неблагоприятни последствия за околната среда и здравето на хората.

- Символът върху уреда или в придружаващата го документация показва, че този продукт не трябва да се третира като битов отпадък, а трябва да се предаде в съответния пункт за събиране и рециклиране на електрическо и електронно оборудване.

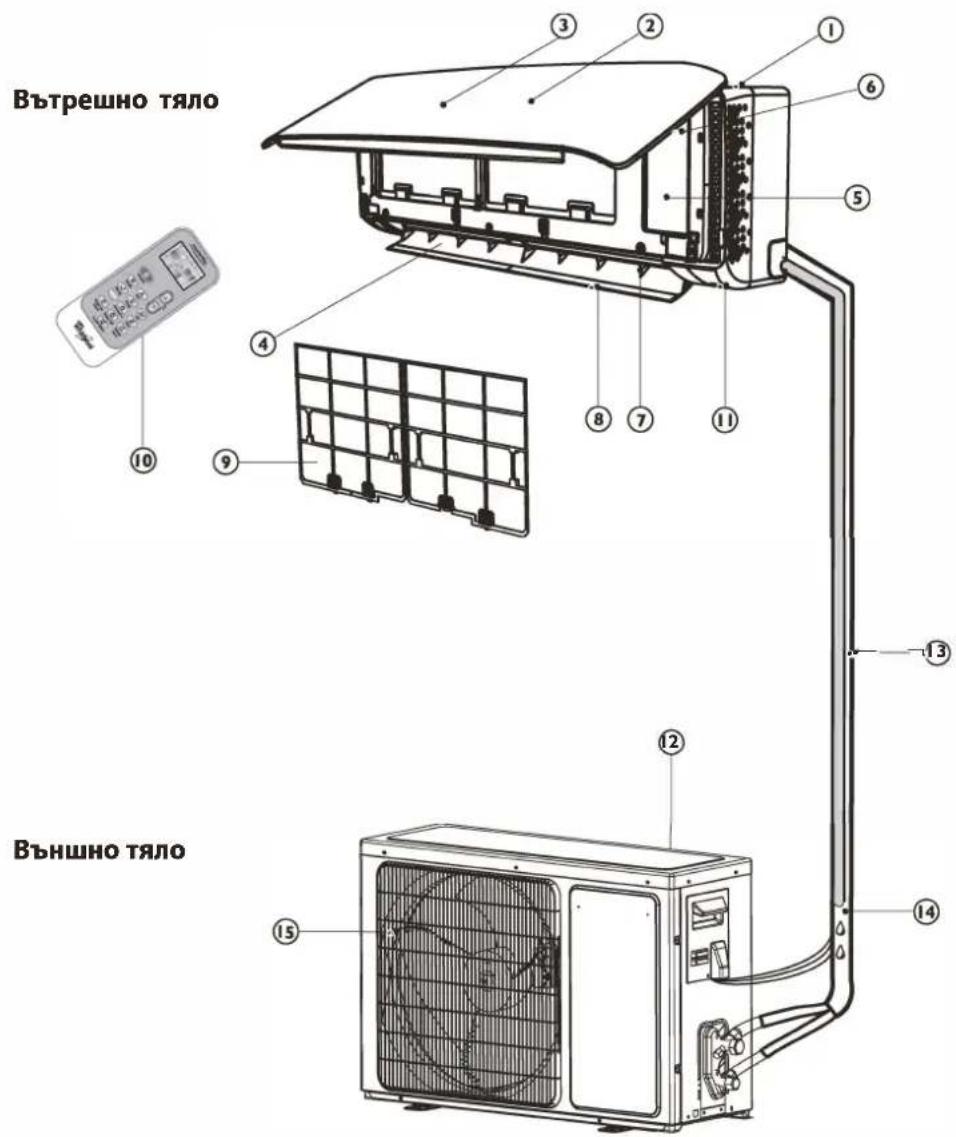

ОПИСАНИЕ НА УРЕДА

Вътрешно тяло ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟о ㉟о ㉟о ㉟о ㉟о ㉟о ㉟о ㉟о ㉟о ㉟о

Вътрешно тяло

1. Входен отвор за въздух
2. Преден панел
3. Дисплей
4. Изходен отвор за въздух
5. Електрическа кутия
6. Бутон за нулиране на филтъра
7. Жалузи за вертикално регулиране
8. Жалузи за хоризонтално регулиране
9. Въздушен филтър
10. Дистанционно управление

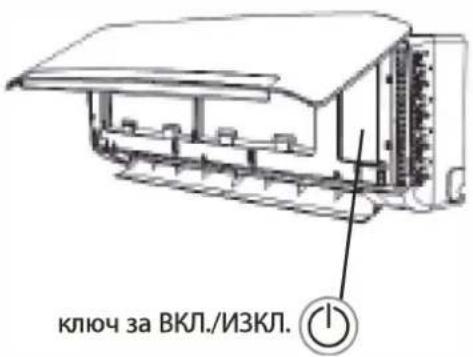

11. Ключ за включване/изключване

Външно тяло

1. Входен отвор за въздух
2. Тръби и електрозахранваща кабелна връзка

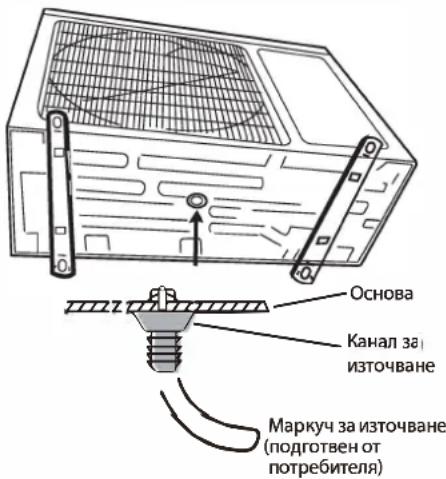

3. Маркуч за източване Забележка: Водата от кондензация се източва при работа в режим ОХЛАЖДАНЕ или ИЗСУШАВАНЕ.
4. Изходен отвор за въздух

Илюстрациите в инструкциите за потребителя се базират на външния вид на стандартните модели; формата и дизайнът зависят от модела.

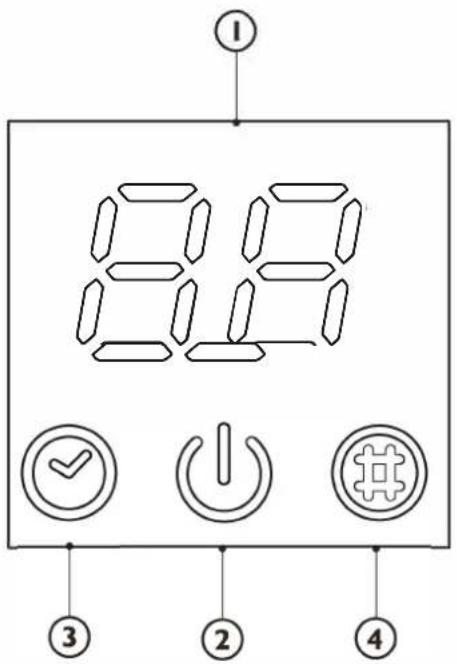

Показва зададената температура.

Показва "FC" като напомняне да почистите филтъра.

Индикатор за работа (2)

Свети по време на работа.

Мига по време на размразяване на външното тяло.

Свети, когато таймерът е настроен.

Угасва, когато таймерът приключи работа.

Индикатор за следене на филтъра (4)

Мига, когато филтърът се нуждае от почистване.

Индикаторът за следене на филтъра започва да мига след 200 работни часа, за да ви напомни да почистите филтъра.

След почистване на филтъра натиснете бутона за нулиране на филтъра, който е на вътрешното тяло зад предния панел, така че индикаторът за следене на филтъра да престане да мига.

82 1 ✓ ③ ② ④

С натискане на този бутон включвате и/или изключвате уреда.

2. БУТОН MODE (РЕЖИМ)

Използва се за избор на работен режим.

Използва се за избор на скорост на вентилатора в последователност: автоматична, висока, средна, ниска.

Използва се за избор на температурата в стаята. Използва се за задаване на времето в режим на таймер и за часовника за астрономическо време.

7. БУТОН SWING (ЗАВЪРТАНЕ)

Спира или пуска завъртането на жалузите за хоризонтално регулиране и задава желаната посока нагоре/надолу на въздушния поток.

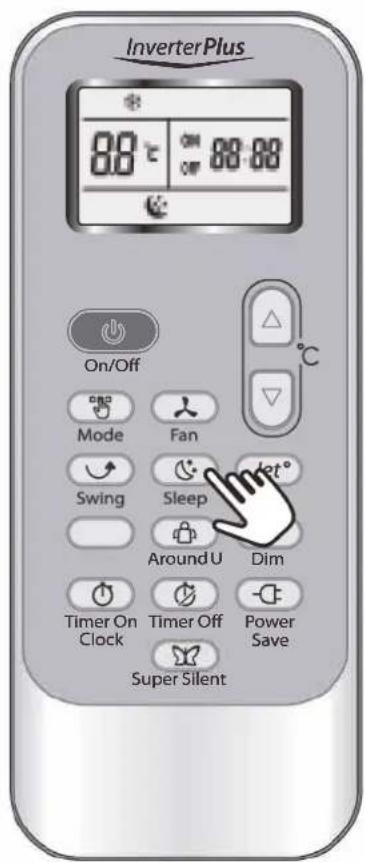

8. БУТОН SLEEP (СЪН)

Активира или отменя режим "Сън".

9. БУТОН "AROUND U" (ОКОЛО ВАС)

Използва се за активиране или отмяна на функцията "Around U" (Около вас).

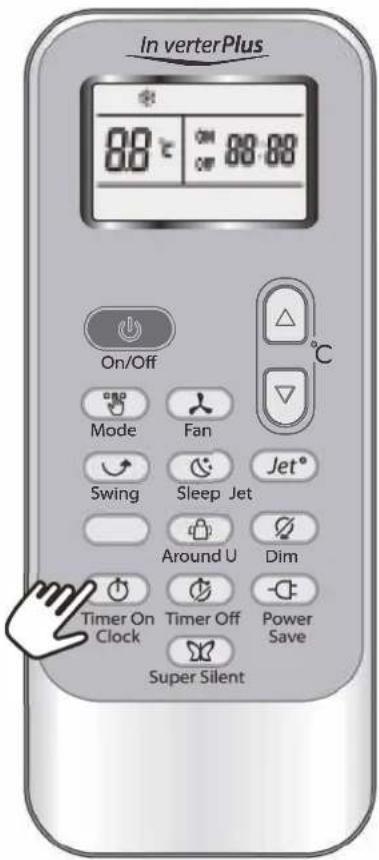

Използва се за активиране или отмяна на функцията "таймер за включване".

Използва се за активиране или отмяна на функцията "таймер за изключване".

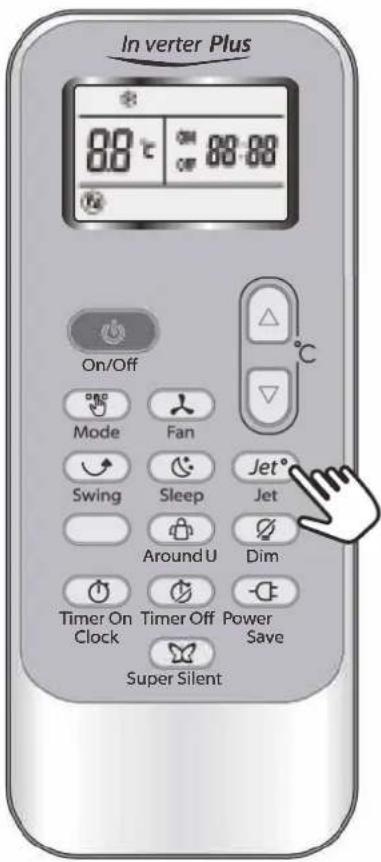

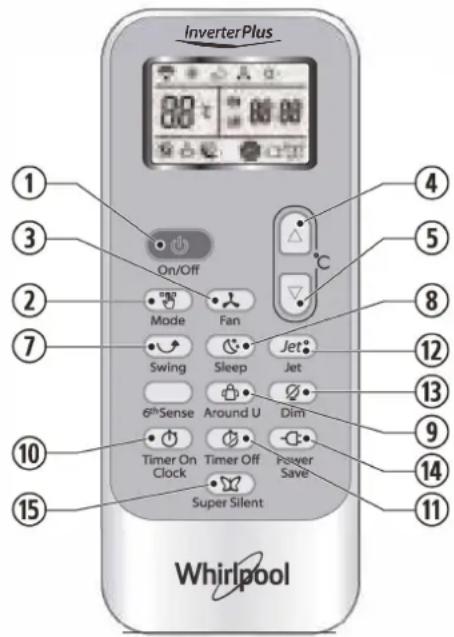

12. БУТОН ЛЕТ (ТУРБО)

Използва се за включване или изключване на функцията за бързо охлаждане или отопление.

InverterPlus ① ③ ② ⑦ ⑩ ⑮ ⑮ ④ ⑤ ⑧ ⑫ ⑬ ⑭ ⑲ ⑪ Whirlpool On/Off Mode Fan Swing Sleep Jet 6thSense Around U Dim Timer On Timer Off Power Save Clock Super Silent Super Silent

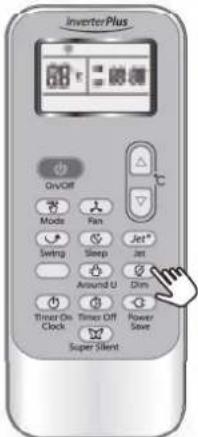

13. БУТОН DIM (ЗАТЬМНЯВАНЕ)

Използва се за включване или изключване на светлината на дисплея на вътрешното тяло.

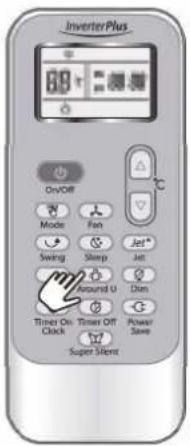

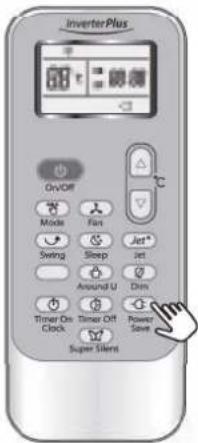

14. БУТОН POWER SAVE (ИКОНОМИЧЕН РЕЖИМ)

Използва се за включване или изключване на икономичния режим.

15. БУТОН SUPER SILENT (ИЗКЛЮЧИТЕЛНО ТИХ)

Използва се за включване или изключване на изключително тихия режим.

Функцията 6th Sense не е налична за уреда Free Match; натискането на бутона 6th Sense няма да окаже влияние върху уреда.

Индикатор за охлаждане

Индикатор за изсушаване

Индикатор за "само вентилатор"

Автоматична скорост на вентилатора

Висока скорост на вентилатора

Средна скорост на вентилатора

Ниска скорост на вентилатора

Индикатор за изключително тих режим

Индикатор за сън 1

Индикатор за сън 2

Индикатор за сън 3

Индикатор за сън 4

Индикатор "Следвай ме"

Предаване на сигнала

08:00 оказва зададеното време за таймера Показва текущия час

Показване на зададената температура

Индикатор за икономичен режим

Поставяне на батериите

1. Пъхнете карфица и леко натиснете надолу капачето на отделението за батерии, след което го избутайте по посока на стрелката, за да го извадите, както е показано.
2. Поставете в отделението 2 батерии AAA (1,5 V).
   Уверете се, че полярността "+" и "-" е спазена.
3. Затворете капачето на отделението за батерии на дистанционното управление.

Изваждане на батериите

Свалете капачето на отделението за батерии по посока на стрелката.

Натиснете леко с пръсти положителния полюс на батерията и след това извадете батериите от отделението. Всичко това трябва да се извърши от възрастен. В никакъв случай на позволявайте на деца да изваждат батериите от дистанционното управление, тъй като има опасност от поглъщане.

Изхвърляне на батериите

За да допринесете за опазване на околната среда и за повторно използване на материалите, отделяйте батериите от другите видове отпадъци и ги рециклирайте чрез местната безплатна система за събиране на батерии.

Предпазни мерки

• Когато сменяте батериите, не смесвайте нови и стари батерии, нито батерии от различен тип, тъй като това може да доведе до повреда в дистанционното управление.
• Ако няма да използвате дистанционното управление за известно време, извадете батериите, за да предотвратите изтичане на киселина от тях в дистанционното управление.
• Работете с дистанционното управление в рамките на неговия обхват на действие. Дръжте дистанционното управление на поне 1 метър от телевизори и HI-FI оборудване.
• Ако дистанционното управление не работи нормално, извадете батериите и ги поставете отново след 30 секунди. Ако то все още не работи нормално, поставете нови батерии.
• Когато използвате дистанционното управление, насочвайте го към приемащото устройство на вътрешното тяло, за да гарантирате чувствителност на приемане.

• При изпращане на сигнал от дистанционното управление, символът ⚙️ примигва в продължение на 1 секунда. При приемане на сигнал уредът издава звук.
• Дистанционното управление задейства климатика от разстояние до 7 м.
• При всяка смяна на батериите в дистанционното управление то се настройва автоматично на режим "Топлинна помпа".

При всяко натискане на бутона MODE (РЕЖИМ) режимът на работа се променя в последо вател ност:

Режим "Отопление" не е наличен при климатиците, предназначени само за охлаждане.

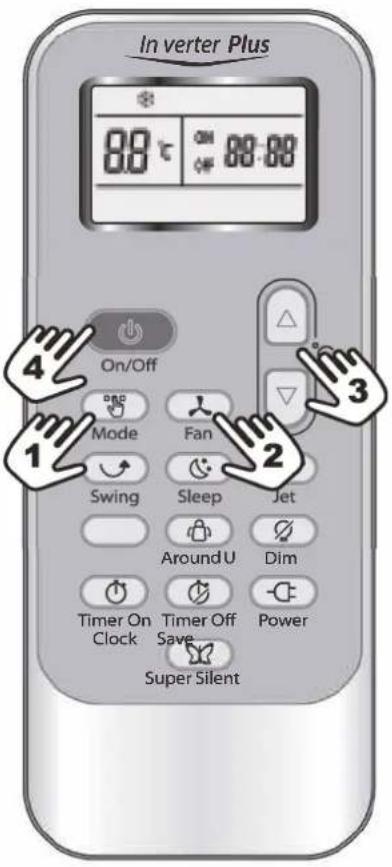

2. Настройка на скоростта на вентилатора

При всяко натискане на бутона FAN (ВЕНТИЛАТОР) скоростта на вентилатора се променя в последователност:

Автоматична → Висока → Средна → Ниска

В режим САМО ВЕНТИЛАТОР са налични само скоростите: висока, средна и ниска.

В режим ИЗСУШАВАНЕ скоростта на вентилатора автоматично се задава на

"автоматична". Бутонът FAN (ВЕНТИЛАТОР) не работи в този случай.

3. Настройка на температурата

Натиснете веднъж, за да увеличите

настройката за температура с 1°C

Натиснете веднъж, за да намалите

настройката за температура с 1°C

Натиснете и задръжте тези бутони, за да промените бързо цифрата.

Диапазон за температурна настройка
*ОТОПЛЕНИЕ, ОХЛАЖДАНЕ	16°C-30°C
ИЗСУШАВАНЕ	+/-7°C
САМО ВЕНТИЛАТОР	не може да се настройва

*Забележка: Режим "Отопление" НЕ е наличен при моделите, предназначени само за охлаждане.

Inverter Plus 88 °C ON 88:00 On/Off Mode Fan Swing Sleep Jet Around U Dim Timer On Timer Off Clock Save Power Super Silent

4. Включване

Натиснете бутона ; когато уредът получи сигнала, светва индикаторът за работа върху дисплея на вътрешното тяло.

При смяна на режимите изчакайте няколко секунди и повторете операцията, ако уредът не реагира веднага. Когато изберете режима на отопление, въздушният поток тръгва след 2–5 минути.

5. Управление на посоката на въздушния поток

Хоризонталният въздушен поток се регулира автоматично под определен ъгъл в зависимост от работния режим след включване на уреда.

Посоката на въздушния поток може да се регулира и съобразно вашите изисквания с натискане на бутона SWING (ЗАВЪРТАНЕ) на дистанционното управление.

Работен режим	Посока на въздушния поток
ОХЛАЖДАНЕ,ИЗСУШАВАНЕ	хоризонтално
*ОТОПЛЕНИЕ, САМОВЕНТИЛАТОР	надолу

*Режим "Отопление" е наличен само при моделите с топлинна помпа.

Управление на хоризонталния въздушен поток (с дистанционното управление)

Използвайте дистанционното управление, за да зададете ъгъла на въздушния поток.

Завъртане на въздушния поток

Натиснете веднъж бутона SWING (ЗАВЪРТАНЕ) и жалузите за хоризонтално регулиране ще започнат да се движат нагоре и надолу автоматично.

Желана посока на въздушния поток

Натиснете отново бутона SWING (ЗАВЪРТАНЕ), за да спрете жалузите за хоризонтално регулиране, когато достигнат желания от вас ъгъл.

Управление на вертикалния въздушен поток (ръчно)

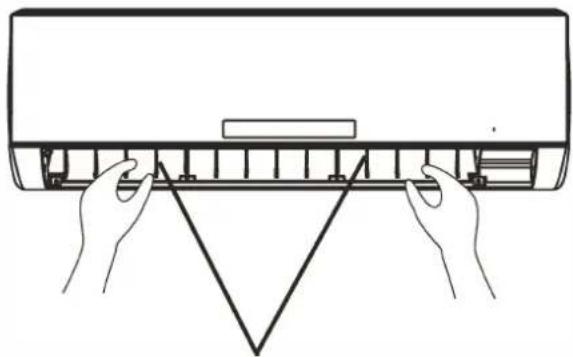

Завъртете щифтовете за управление на жалузите за вертикално регулиране, за да промените посоката на вертикалния въздушен поток, както е показано.

Забележка: Външно уредът може да изглежда различно от ваши климатик.

A – Не завъртайте ръчно жалузите за хоризонтално регулиране; това може да причини повреди. Ако това се случа, изключете уреда и го изключете от мрежата, след което го включете отново.

В – Препоръчително е да не се позволява жалузите за хоризонтално регулиране да са наклонени надолу за дълго време в режим ОХЛАЖДАНЕ или ИЗСУШАВАНЕ, за да не капе воден кондензат.

Inverter Plus 88°C ON 88:00 On/Off Mode Fan Jet° Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Save Super Silent

щифт за управление на жалузите за вертикално регулиране

Можете да настроите астрономическото време, като натиснете CLOCK (ЧАСОВНИК). Натиснете този бутон и го задръжте за над 3 секунди, за да активирате настройката на часовника; цифрите на часовника започват да мигат. След това използвайте бутоните ■ и □ , за да зададете точното време. Натиснете отново бутона – астрономическото време е зададено.

Режим SLEEP (СЪН)

Режим СЪН може да бъде зададен в работните режими ОХЛАЖДАНЕ, ОТОПЛЕНИЕ или ИЗСУШАВАНЕ.

Тази функция ви осигурява по-добри условия за спане.

Уредът се изключва автоматично след 8 часа работа.

Скоростта на вентилатора се задава автоматично на по-ниска.

Само за модели 9К/12К.

При всяко натискане на бутона SLEEP (СЪН) работният режим се променя в последовател ност:

$$ \mathrm{CbH} 1 \rightarrow \mathrm{CbH} 2 \rightarrow \mathrm{CbH} 3 \rightarrow $$

$$ \mathrm{C} \text { bH } 4 \rightarrow \mathrm{I} 3 \mathrm{X} \mathrm{O} \mathrm{D} \mathrm{OT}" \mathrm{C} \text { bH }" $$

СЪН за възрастни (режим 1)

Зададената температура ще се покачи най- много с 2°C, ако уредът работи в режим на охлаждане 2 часа без прекъсване, след което остава без промяна.

Зададената температура ще спадне най-много с 2°C, ако уредът работи в режим на отопление 2 часа без прекъсване, след което остава без промяна.

Зададената температура ще се покачи с 2°C, ако уредът работи в режим на охлаждане 2 часа без прекъсване, ще спадне с 1°C след 6 часа и след това с още 1°C – след 7 часа. Зададената температура ще спадне с 2°C, ако уредът работи в режим на отопление 2 часа без прекъсване, ще се покачи с 1°C след 6 часа и след това с още 1°C – след 7 часа.

Зададената температура ще се покачи с 1°C, ако уредът работи в режим на охлаждане 1 час, ще се покачи с 2°C след 2 часа, след това ще

InverterPlus 88°C 88.88 On/Off Mode Fan Swing Sleep Around U Dim Timer On Timer Off Power Clock Clock Save Super Silent

спадне с 2°C след 6 часа и с още 1 °C – след 7 часа.

Зададената температура ще спадне с 2°C, ако уредът работи в режим на отопление 1 час, ще спадне с 2°C след 2 часа, след това ще се покачи с 2°C след 6 часа и с още 2°C – след 7 часа.

СЪН за деца (режим 4):

Зададената температура ще се поддържа без промени.

\*Забележка:

Режим "Отопление" не е наличен при климатиците, предназначени само за охлаждане.

Режим JET (ТУРБО)

- Режим ТУРБО се използва за включване или изключване на функцията за бързо охлаждане или отопляване.

При бързо охлаждане вентилаторът работи на висока скорост и температурата се задава автоматично на 16°C.

При бързото отопляване вентилаторът работи на автоматична скорост и зададената температура се променя автоматично на 30°C.

- В режим ТУРБО можете да настройвате посоката на въздушния поток и таймера. Ако искате да излезете от режима JET (ТУРБО), натиснете който и да е от бутоните JET (ТУРБО), MODE (РЕЖИМ), FAN (ВЕНТИЛАТОР), ВКЛ./ИЗКЛ., SLEEP (СЪН) или бутоните за настройка на температурата; дисплеят показва първоначалния режим.

Забележка:

• Бутоните SLEEP (СПЯЩ РЕЖИМ) и SMART (РЕЖИМ СМАРТ) не работят в режим "Турбо".
• Уредът ще продължи да работи в режим ТУРБО, ако не излезете от него, като натиснете някой от споменатите бутони.

Inverter Plus 88°C ON 88:88 On/Off Mode Fan Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Save Super Silent

Работа на таймера

Таймерът може да се настройва удобно чрез натискане на бутона TIMER ON (ТАЙМЕР ВКЛ.), за да се постигне необходимата стайна температура, докато се приберете у дома. Можете също да настроите таймера за изключване, като натиснете бутона TIMER OFF (ТАЙМЕР ИЗКЛ.), за да спите спокойно през нощта.

Бутонът TIMER ON (ТАЙМЕР ВКЛ.) може да се използва за програмиране на таймера по желание, така че уредът да се включва в желаното от вас време.

ii) Натиснете бутона TIMER ON (ТАЙМЕР ВКЛ.), когато на LCD дисплея мига "ON 12:00" (ВКЛ. 12:00), след което можете да натискате бутоните □ или □, за да изберете времето, в което искате да се включи уредът.

Натиснете бутона □ или □ веднъж, за да увеличите или намалите настройката за време с 1 минута.

Натиснете бутона □ или □ за 5 секунди, за да увеличите или намалите настройката за време с 10 минути.

Натиснете бутона □ или □ за по-дълго време, за да увеличите или намалите настройката за време с 1 час.

Забележка: Ако не настроите времето до 10 секунди след натискането на бутона TIMER ON (ТАЙМЕР ВКЛ.), дистанционното управление ще излезе автоматично от режима "Таймер за включване".

iii) Настроеното време се показва за 5 секунди, след което на LCD дисплея на дистанционното управление се показва часовникът, вместо настроеният таймер.

Отмяна на TIMER ON (ТАЙМЕР ВКЛ.)

Натиснете отново бутона TIMER ON (ТАЙМЕР ВКЛ.); чува се звуков сигнал и индикаторът изчезва; режимът "Таймер за включване" е отменен.

Забележка: По подобен начин се настройва и TIMER OFF (ТАЙМЕР ИЗКЛ.), така че уредът да се изключи автоматично в желаното от вас време.

Увеличаване

Намаляване

23℃ ON 12:00

InverterPlus 88°C 88:88 On/Off Mode Fan Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Clock Save Super Silent

Функция "Around U" (Около вас)

Когато натиснете този бутон, се показва ⚙️, дистанционното управление предава действителната температура в стаята около него към вътрешното тяло и уредът ще работи в зависимост от тази температура, за да може да се чувствате по-комфортно.

Дръжте дистанционното управление на място, откъдето то може да предава правилно сигнала към вътрешното тяло.

Натиснете веднъж за настройка и още веднъж – за отказ.

Натиснете този бутон за включване и изключване на светлината на дисплея на командното табло на вътрешното тяло.

ФУНКЦИЯ POWER SAVE (ИКОНОМИЧЕН РЕЖИМ) ИКОНОМИЧЕН РЕЖИМ може да е наличен в работните режими ОХЛАЖДАНЕ, ОТОПЛЕНИЕ, ИЗСУШАВАНЕ и САМО ВЕНТИЛАТОР.

Когато натиснете този бутон, на дистанционното управление ще се покаже 📄.

Действие на ИКОНОМИЧЕН РЕЖИМ в режимите ОХЛАЖДАНЕ, ОТОПЛЕНИЕ и ИЗСУШАВАНЕ: уредът задава температура 25°C и ниска скорост на вентилатора.

Действие на ИКОНОМИЧЕН РЕЖИМ в режим САМО ВЕНТИЛАТОР: уредът задава ниска скорост на вентилатора.

С промяна на режима или натискане на бутона за икономичен режим тази функция се отменя.

Забележка: Скоростта на вентилатора и температурата не могат да се регулират в този режим.

Натиснете бутона SUPER SILENT (ИЗКЛЮЧИТЕЛНО ТИХ), така че уредът да работи с малко шум и в стаята да е тихо и комфортно. На дистанционното управление се показва 📄.

Забележка: Функцията за изключително тиха работа 🚗 се изключва, когато натиснете бутона MODE (РЕЖИМ) или бутона SUPER SILENT (ИЗКЛЮЧИТЕЛНО ТИХ), или натиснете отново бутона FAN (ВЕНТИЛАТОР).

Тази функция може да не е налична при някои модели.

InverterPlus 6.8 T On/Off Mode Fan Jet* Swing Sleep Jet* Around U Dim Timer On Timer Off Power Clock Show Save Super Silent

Inverter Plus 68 r On/Off Mode Fan Jet* Swing Sleep Jet Around U Dim Timer On Clock Timer Off Power Save Super Silent

Inverter Plus On/Off Mode Fan Jet* Swing Sleep Jet Around U Dim Timer On Clock Timer Off Power Save Super Alert

Inverter Plus 68 °C On/OFF Mode Fan Swing Sleep Jet Around U Dim Timer On Timer Off Power Clock Super Shift

ситуации или когато не можете да намерите дистанционното управление, можете да използвате бутона за ВКЛ./ИЗКЛ. върху вътрешното тяло.

- Включете уреда: когато уредът е изключен, натискането на този бутон ще го включи на последно избрания работен режим преди изключването. (При първоначалното включване след инсталиране настройката по подразбiranе е режим на охлаждане при 18°С, с автоматичен вентилатор.)

- Изключване на уреда: когато уредът е включен, натиснете този бутон и уредът ще спре да работи.

ключ за ВКЛ./ИЗКЛ.

ЗАЩИТА

Работни условия

Защитното устройство може да изключи и да спре уреда в следните случаи.

Отопление	Външната температура е над 24°C
	Външната температура е под -7°C
	Температура в стаята е над 27°C
Охлаждане	Външната температура е над 43°C
	Температура в стаята е под 21°C
Изсушаване	Температура в стаята е под 18°C

Ако климатикът работи дълго време в режим ОХЛАЖДАНЕ или ИЗСУШАВАНЕ при отворена врата или прозорец, когато относителната влажност е над 80%, от изходния отвор може да капе вода.

Функции на защитното устройство

Изчакайте поне 3 минути, преди да рестартирате уреда след спиране на работата му или при промяна на режима по време на работа. Ако включите в електрическата мрежа и веднага след това включите уреда, може да има 20–секундно забавяне, преди уредът да започне да работи. Ако уредът е спрял напълно, натиснете отново бутона за ВКЛ./ИЗКЛ., за да го рестартирате. Таймерът трябва да се настрои отново, ако е бил деактивиран.

Функции на режим ОХЛАЖДАНЕ Предпазване от замръзване

Когато температурата на вътрешния топлообменник падне до или под 0°, компрессорът спира да работи, за да се осигури защита на уреда.

Функции на режим ОТОПЛЕНИЕ Предварително затопляне

За да се избегне вдухване на студен въздух, са необходими 2–5 минути за предварително

затопляне на вътрешното тяло при включване на режим ОТОПЛЕНИЕ. Вътрешният вентилатор няма да работи по време на предварителното затопляне.

Размразяване

При работата в режим ОТОПЛЕНИЕ уредът извършва автоматично размразяване (премахване на лед), за да повиши ефективността на работа. Тази процедура обикновено продължава 6–10 минути. По време на размразяването вентилаторът спира да работи и индикаторът за работа мига.

След завършване на размразяването уредът се връща автоматично в режим ОТОПЛЕНИЕ.

Mode намесва

За причината, че всички вътрешни модули, използващи едно външно тяло, външно тяло могат да работят само с един и същ режим (охлаждане или отопление), така че, когато начинът зададете е различен от режима, които се отварят работил с режим се намесва случва. След показване режим се намесва сцена.

x: режим се намесва - V: нормален

Външно тяло винаги работи с Министерството на отбраната на първия

вътрешно тяло, което е включено. Когато режимът на настройка

на следващата единица закрит пречи на това,

3 звукови сигнала ще бъдат изслушани и

вътрешното тяло пречи на нормалното движение звена ще се изключи автоматично

ПОДДРЪЖКА

Почистване на предния панел на вътрешното тяло

1. Изключете уреда от електрическата мрежа Първо изключете уреда и след това го изключете от електрическата мрежа.
2. Свалете предния панел Отворете предния панел, както показва стрелката (фиг. А). Издърпайте слотовете отстрани на предния панел със сила, за да го свалите (фиг. В).
3. Почистете предния панел Избършете го с мека суха кърпа. Ако уредът е много замърсен, можете да го почистите с хладка вода (под 40°C). След почистването изчакайте да изсъхне.
4. Върнете предния панел на мястото му го и затворете Върнете предния панел на мястото му го и затворете, като го натиснете надолу.

Забележка:

• Не почиствайте уреда с вещества като бензин или полиращи прахове.
• Не пръскайте вода върху вътрешното тяло. Това е опасно! Електрически удар!

Почистване на въздушния филтър

Въздушният филтър трябва да се почиства след всеки 720 часа работа. Почиствайте въздушния филтър на всеки две седмици, ако климатикът работи в изключително запрашена среда.

1. Изключете уреда от електрическата мрежа Първо изключете уреда и след това го изключете от електрическата мрежа.

2. Извадете въздушния филтър (фиг. С).

3. Отворете предния панел.

4. Натиснете леко дръжката на филтъра.

5. Плъзнете филтъра навън.

6. Почистване на въздушния филтър (фиг. D)

Ако филтърът е много замърсен, почистете го с разтворен в хладка вода неутрален миещ препарат.

След почистването изчакайте да изсъхне.

1. Върнете филтъра на мястото му, натиснете бутона за нулиране на филтъра (фиг. E) от дясната страна, като използвате цилиндричен щифт, и затворете предния панел.

Забележка:

• За да избегнете нараняване, не докосвайте ребрата на вътрешното тяло с пръсти, след като сте свалили филтъра.
• Не се опитвайте да почиствате вътрешността на климатика сами.
• Не почиствайте филтъра в перална машина.

Бутон за нулиране на филтъра

Фиг. Е

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Често проблемите при работа се дължат на дреболии. Направете справка в таблицата по-долу, преди да се обадите в сервиса. Това може да ви спести време и ненужни разходи.

Неизправност	Анализ
Уредът не работи	Изгоряло защитно устройство или предпазител?Изчакайте 3 минути и включете отново уреда. Възможно е защитното устройство да не позволява на уреда да работи.Изтощени батерии на дистанционното управление?Щепсельт не е включен както трябва в контакта?
Не охлажда илине загрявавъздуха	Замърсен въздушен филтър?Блокирани входни или изходни отвори за въздух на климатика?Зададена ли е правилно температурата?Има ли отворени врати или прозорци?
Неефективноуправление	Имало ли е силни смущения (от разреждане на статично електричествоили аномалии в напрежението на електрозахранването)? Имайте предвид,че ще има аномалии в работата; в такъв случай изключете уреда отконтакта и го включете отново след 2–3 секунди.
Уредът не започвада работи веднага	При промяна на режима по време на работа ще има 3-минутнозакъснение.
Необичайнамиризма	Тази миризма може да идва от друг източник, например мебели, цигарендим и др.; тя се всмуква в устройството и се издухва навън заедно свъздуха.
Звук на течащавода	Нормално явление, дължащо се на движението на хладилния агент вклиматика.Звук при размразяване в режим на отопление.
Пукане	Тези звуци може да се дължат на разширяването или свиването напредния панел поради промени в температурата.
От изходнияотвор за въздухизлиза лека мъгла	При ниска температура в стаята се появява мъгла? Нормално явление,дължащо се на изпускания студен въздух от вътрешното тяло в работниктережими ОХЛАЖДАНЕ или ИЗСУШАВАНЕ.
Индикаторът заработа мига, новътрешниятвентилатор спира	Уредът преминава от режим на отопление в режим на размразяване.Индикаторът угасва и уредът се връща в режим на отопление.

Забележка: Ако проблемите продължават, изключете уреда, изключете го от електрическата мрежа и след това се свържете с най-близкия упълномощен сервизен център на Whirlpool. Не се опитвайте да премествате, поправяте, разглобявате или модифицирате уреда сами.

МОНТАЖНИ УСЛУГИ

Преди монтаж

1. Прочетете внимателно това ръководство, преди да пристъпите към монтажа.
2. Уредът трябва да се монтира от квалифициран техник в съответствие с националните електротехнически стандарти и указанията в това ръководство.
3. Всякакви промени във връзка с положението за монтаж трябва да се извършват от професионалисти.

4. Проверете уреда за повреди, преди да пристъпите към монтажа.

5. Монтирайте най-ниските движещи се части на вътрешното тяло на поне 2,5 m над нивото на пода или над земната повърхност.

6. След монтажа използвайте уреда правилно, според указанията в това ръководство. Съхранявайте ръководството на подходящо място, за да го използвате при необходимост от поддръжка или преместване на уреда в бъдеще.

1. Източникът на електрозахранване трябва да бъде с номинално напрежение и специална електрическа схема за този уред. Нормалният работен обхват на напрежението е 90%–110% от номиналното напрежение. Диаметърът на захранващия кабел трябва да съответства на изискванията.

2. Източникът на електрозахранване на потребителя трябва да има надеждна клема за заземяване. Забранено е заземителният проводник да се свързва към следните елементи: 1) тръба за подаване на вода; 2) газова тръба; 3) тръба за отпадъчни води; 4) други елементи, считани за небезопасни.

3. Трябва да се осигури безопасно заземяване и свързване на заземителния проводник със специална система за заземяване на сградата, инсталирана от професионалисти. Уредът трябва да е оборудван с прекъсвач за дефектнотокова защита и с допълнителен електрически прекъсвач с достатъчен капацитет. Електрическият прекъсвач трябва да има и функция за магнитна и температурна защита, за да осигурява защита от късо съединение и претоварване.

Тип	Модел	Необходим капацитет на превключвателя за спиране на въздуха
Разделяне Инверторен	20К	30А
	24К 30А
	36К 40А

1. Проверете дали захранващият кабел е достатъчно дълъг, за да позволява правилно включване. Не използвайте удължители за захранващия кабел.
2. Ако захранващият кабел е повреден, той трябва да смени от представител на производителя, сервизен техник или лице с аналогична квалификация, за да се избегнат евентуални опасности.
3. В домашната инсталация трябва да бъде вграден прекъсвач за всички полюси с разстояние между контактите за всички полюси от поне 3 m m.
4. Съществува риск от електрически удар, който може да причини нараняване или смърт: Изключвайте всички източници на електрозахранване, преди да извършвате операции по поддръжката.

5. Захранващият кабел и електрозахранващата кабелна връзка между вътрешното и външното тяло трябва да са свързани в съответствие с електрическата схема, приложена към уреда.

6. След завършване на монтажа електрическите компоненти не трябва да са достъпни за потребител ите.

7. Осигурете двама или повече души за преместване и инсталиране на уреда поради опасностите от прекалено голямото му тегло.
8. След разопаковане на климатика пазете всички опаковъчни материали далеч от деца.
9. В зависимост от естеството на хладилния газ, налягането в тръбата е много високо, затова бъдете внимателни при монтажа и ремонтирането на уреда.
10. В съответствие с местните закони, в домашната инсталация трябва да е свързан прекъсвач за остатъчен ток (RCD) с номинален остатъчен работен ток, ненадвишаващ 30 mA.

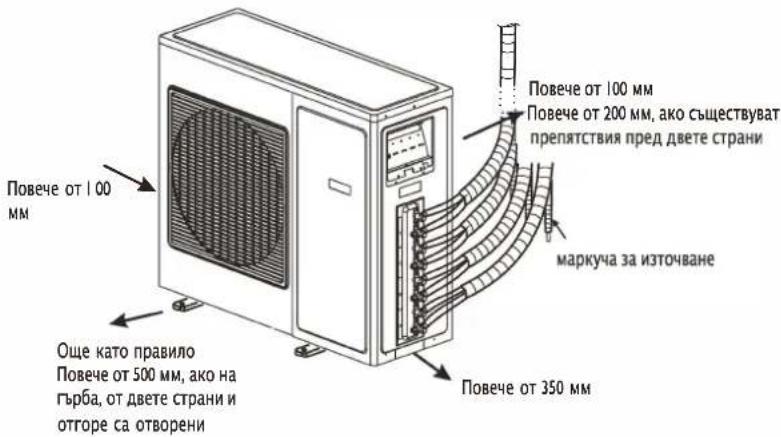

Разстоянието от стенататрябва да е над 50 mm Разстоянието от тавана трябва да е над 200 mm Вътрешно тяло Разстоянието от стената трябва да е над 50 mm Разстоянието от пода трябва да е над 2500 mm

Външно тяло

Повече от 100 мм Повече от 100 мм Повече от 200 мм, ако съществуват препятствия пред двете страни още като правило Повече от 500 мм, ако на гърба, от двете страни и отгоре са отворени Повече от 350 мм маркуча за източване

ЗАБЕЛЕЖКА: Илюстрацията по-горе е опростено представяне на устройството и може да не отговаря на вида на закупения от вас продукт. Монтажът трябва да се извършва само от упълномощен сервизен персонал, в съответствие с националните електротехнически стандарти.

Избор на най-подходящото място

Място за монтаж на вътрешното тяло

• Място, където няма препятствия в близост до изходния отвор за въздух и въздухът може лесно да се издухва към всеки ъгъл на стаята.
• Където е лесно да прекарат тръбите и да се направи отворът в стената.
• Спазвайте необходимото разстояние от тавана и от стената, в съответствие със схемата за монтаж.
• Където въздушният филтър може лесно да се сваля.
• Вътрешното тяло и дистанционното управление трябва да са на поне 1 m от телевизор, радиоприемник и т.н.
• Вътрешното тяло трябва да е далече от луминесцентни лампи, за да се избегнат смущения от тях.
• Не поставяйте в близост до входния отвор за въздух нищо, което може да го блокира.
• На място, което може да поема тежестта на уреда и където няма да има увеличаване на шума и вибрациите.
• Вътрешното тяло не е подходящо за монтаж на места, където се суши пране.

Място за монтаж на външното тяло

• Монтирайте уреда на сухо и проветриво място.
- Избягвайте монтиране на места, където може да има теч на запалими газове.
- Спазвайте необходимото разстояние от стената, в съответствие със схемата за монтаж.
- Разстоянието между вътрешното и външното тяло трябва да е 3 метра и може да стигне до максимум 15 метра с допълнително зареждане на хладилен агент.
- Не монтирайте външното тяло върху замърсена или мазна стена, нито в близост до изход за вулканизирани газове.
- Избягвайте монтиране близо до пътя, където уредът може да се замърси от пръски кална вода.
- Върху стабилна основа, за да не се увеличи шумът при работа.
- Където нищо не закрива изходния отвор за въздух.

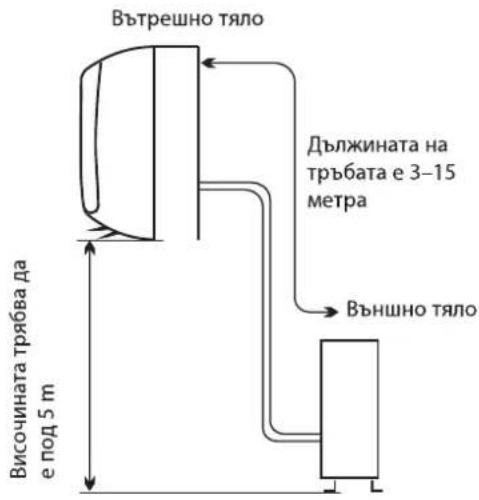

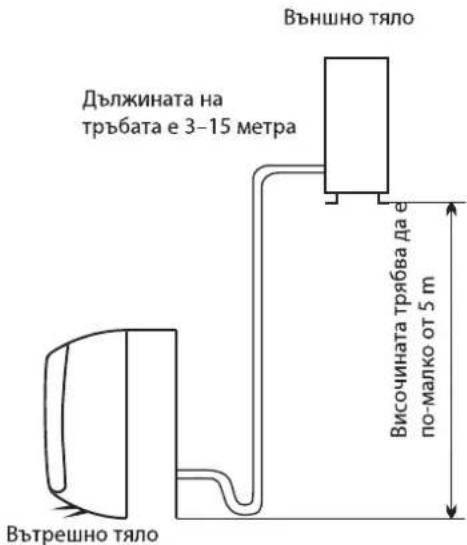

Вътрешно тяло Дължината на тръбата е 3–15 метра Външно тяло Височината трябва да е под 5 м

Дължината на тръбата е 3-15 метра Външно тяло Височината трябва да е по-малко от 5 m Вътрешно тяло

• Мястото за монтаж трябва да може да издържи теглото и вибрациите на външното тяло и да гарантира безопасност;
• Където оттичащата се вода няма да създава проблеми.
• Монтирайте външното тяло на място, където изпусканият въздух и шумът при работа няма да безпокоят съседите ви.

Model	Тръби за стандартен монтаж Дължина (m)	Граница на всяко вътрешно тяло тръби Дължина (м)	Ограничение за тръбите Дължина (m)	Ограничение за разликата във височината Н (m)	Необходим допълнителен хладилен агент при свързване на тръба над 5 m (g/m)
20K	5+5+5	20	60	10	15 (Когато общата тръбопроводна дължина е над 15 м)
24K	5+5+5	20	60	10	15 (Когато общата тръбопроводна дължина е над 20 м)
36K	5+5+5+5	25	60	10	15 (Когато общата тръбопроводна дължина е над 20 м)

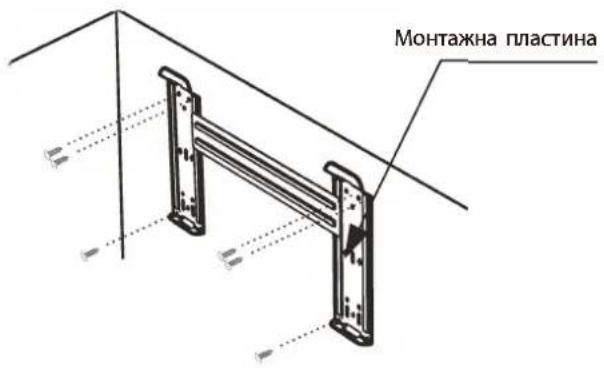

1. Монтиране на монтажната пластина

• Изберете място за монтиране на монтажната пластина според мястото на вътрешното тяло и посоката на тръбите.
• Регулирайте монтажната пластина хоризонтално с помощта на нивелир или отвес.
• Пробийте в стената отвори с дълбочина 32 mm.
• Вкарайте пластмасовите тапи в отворите и след това фиксирайте монтажната пластина с помощта на самонарезни винтове.
  • Уверете се, че монтажната пластина е добре фиксирана.

ЗАБЕЛЕЖКА: Формата на вашата монтажна пластина може да е различна от показаната по-горе, но начинът на монтиране е подобен.

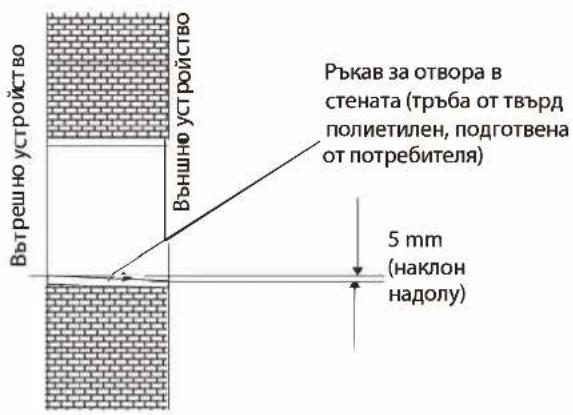

2. Пробиване на отвор за тръбите

• Определете мястото на отвора за тръбите в зависимост от мястото на монтажната пластина.
• Пробийте в стената отвор с диаметър около 70 mm. Отворът трябва да бъде под лек наклон надолу и навън.
• Поставете ръкав в отвора в стената, за да запазите мястото чисто.

Монтажна пластина

Вътрешно устройство Външно устройство Ръкав за отвора в стената (тръба от твърд полиетилен, подготвена от потребителя) 5 mm (наклон надолу)

3. Монтаж на тръбите на вътрешното тяло

• Наместете тръбите (за течност и газ) и кабелите през стенния отвор отвън или пък отвътре, след като сте завършили полагането на вътрешните тръби и кабели за свързване към външното тяло.
• Преценете дали да отрежете пластмасовата част в зависимост от посоката на тръбите (както е показано по-долу).

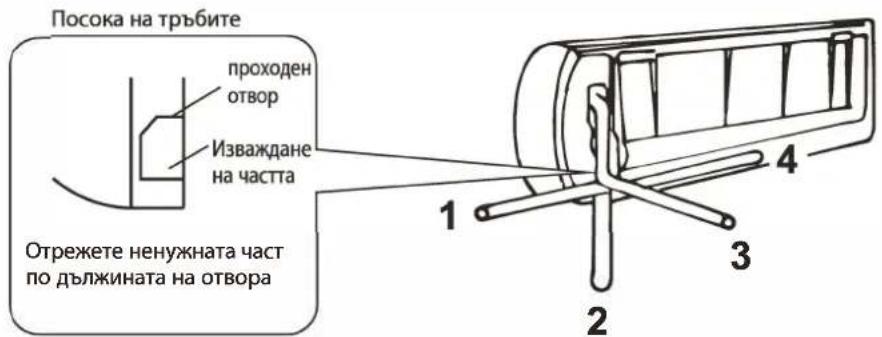

Посока на тръбите проходен отвор Изваждане на частта Отрежете ненужната част по дължината на отвора 1 2 3 4

ЗАБЕЛЕЖКА:

Когато фиксирате тръбата в посоки 1, 2 или 4, отрежете съответната пластмасова част от основата на вътрешното тяло.

- След като сте свързали тръбите съобразно изискванията, монтирайте маркуча за източване. След това свържете кабелната връзка. След свързването обвийте заедно тръбите, кабела и маркуча за източване с термоизолиращ материал.

ЗАБЕЛЕЖКА: Не свързвайте към електрозахранването по време на монтажа.

ВАЖНО:

Термоизолация на тръбните съединения:

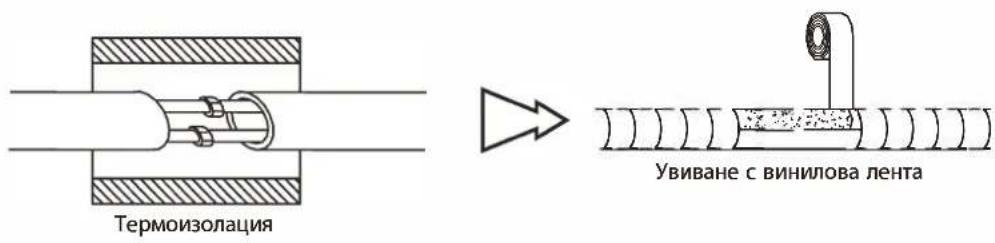

Обвийте тръбните съединения с термоизолиращи материали и след това с винилова лента.

Термоизолирани тръби:

a. Поставете маркуча за източване под тръбата.
b. Изолационен материал: полистиренова пяна с дебелина над 6 mm.

ЗАБЕЛЕЖКА: Маркучът за източване се подготвя от потребителя.

• Маркучът за източване трябва да е насочен надолу за по-лесно източване. Не усуквайте маркуча за източване; оставете го да се подава навън или да се огъва свободно и не потапяйте края му във вода. Ако свързвате удължителен маркуч към тръбата за източване, той трябва да е термоизолиран при преминаването му през вътрешното тяло.
• Когато тръбите са насочени надясно, тръбите, (подготвен от потребит захранващият кабел и маркучът за източване трябва да са термоизолирани и фиксирани на гърба на вътрешното тяло.

Свързване на тръбите:

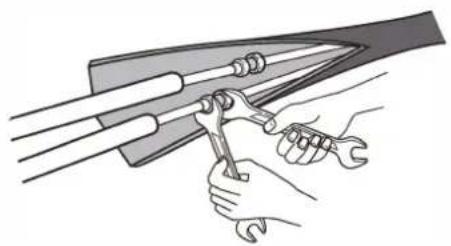

а. Свържете тръбите на вътрешното тяло с помощта на два гаечни ключа. Обърнете специално внимание на разрешения момент на затягане (както е показано по-долу), за да не допуснете деформиране и повреждане на тръбите, съединенията и конусните гайки.
b. Първо ги затегнете на ръка и след това използвайте гаечните ключове.

Размер на тръбата	Момент на Ширинана затягане гайката		Мин. дебелина
Страна откъм течността (1/4 инча)	15–20 N.m	17 mm	0,5 mm
Страна откъм газа (3/8 инча)	30–35 N.m	22 mm	0,7 mm
Страна откъм газа (1/2 инча)	50–55 N.m	24 mm	0,8 mm
Страна откъм газа (5/8 инча)	60–65 N.m	27 mm	0,8 mm

4. Свързване на кабела

• Вътрешно тяло

1) Отворете предния панел и свалете покривната пластина, като разхлабите винта.
2) Свържете електрозахранващата кабелна връзка към вътрешното тяло, като свържете проводниците един по един към клемите на контролното табло в съответствие с електрическата схема.
3) Закрепете електрозахранващата кабелна връзка към контролното табло чрез кабелната скоба.
4) Върнете покривната пластина на мястото ☒ и затегнете винта.

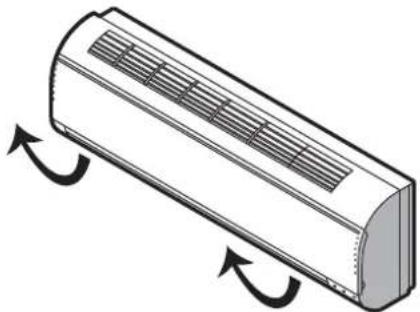

ЗАБЕЛЕЖКА: (в зависимост от модела) Трябва да свалите кутията, за да свържете проводниците към клемите на вътрешното тяло.

Покривна пластина

Електрозахранва ща кабелна връзка

Преден панел Клема (вътре) Шкаф Вътрешно тяло

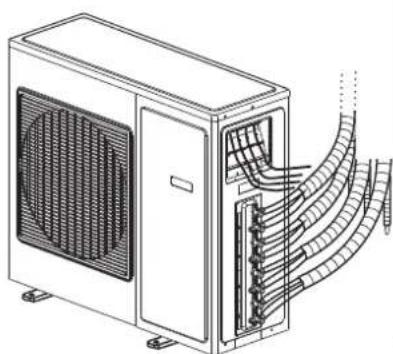

• Външно тяло

1) Свалете вратата за достъп от външното тяло, като разхлабите винта. Свържете проводниците един по един към клемите на контролното табло, в съответствие с връзките на вътрешното тяло.
2) Закрепете електрозахранващата кабелна връзка към контролното табло чрез кабелната скоба.
3) Върнете вратата за достъп на мястото ☒ и затегнете винта.

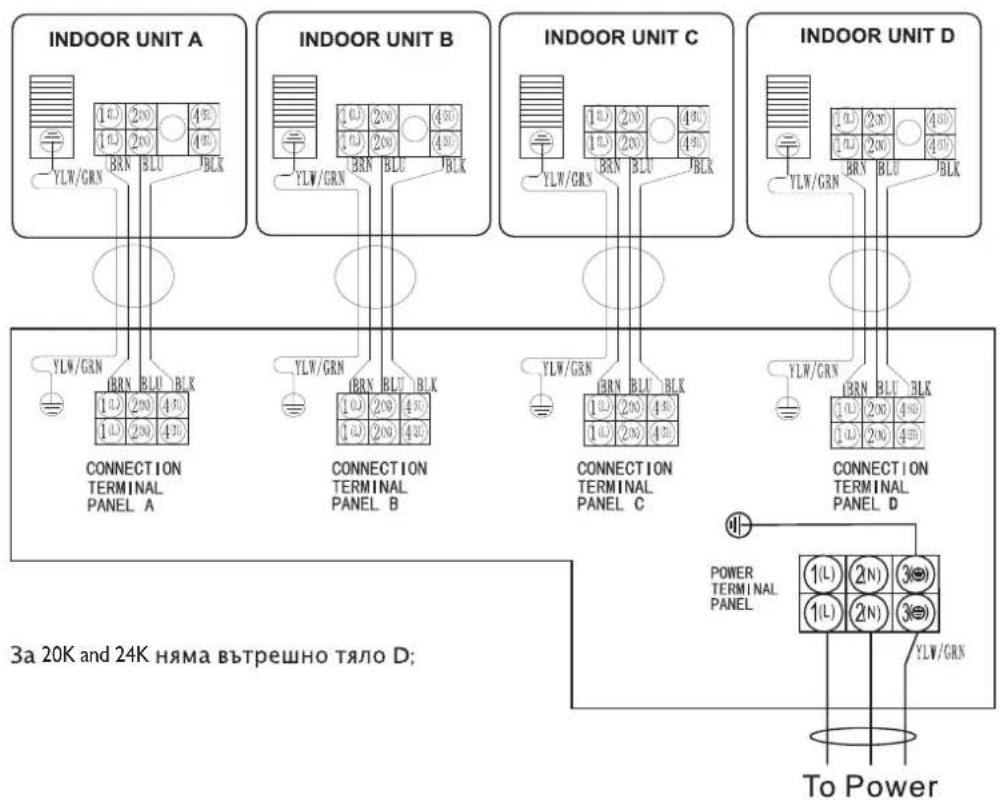

За 20K and 24K няма вътрешно тяло D;

1. Уверете се, че цветът на проводниците и броят клеми на външното тяло са същите като тези на вътрешното тяло.
2. Използвайте отделна електрическа верига за климатика. За начина на окабеляване вижте електрическата схема на уреда.
3. Проверете дали спецификацията на кабела отговаря на таблицата по-долу.
4. Проверете проводниците и се уверете, че всички са здраво затегнати, след като сте свързали кабела. Кабельт трябва да бъде здраво закрепен чрез кабелна скоба.
5. Във влажна или мокра среда задължително монтирайте прекъсвач за дефектно-токова защита.

Тип	Захранващ кабел	Кабелна връзка	Основно електро-захранване (забележка)
20K	H05RN-F,3G 2.5mm ^2	H07RN-F, 4G 0.75mm ^2	Към външното тяло
24K	H05RN-F,3G 4.0mm ^2	H07RN-F, 4G 0.75mm ^2	Към външното тяло
36K	H05RN-F,3G 4.0mm ^2	H07RN-F, 4G 0.75mm ^2	Към външното тяло

1. Монтаж на канала за източване и маркуча за източване

Кондензатът се източва от външното тяло, когато уредът работи в режим на отопление. За да не пречите на съседите и да се погрижите за опазването на околната среда, монтирайте канал и маркуч за източване, по които да се оттича водният кондензат. Монтирайте канала за източване към поставката на външното тяло и после свържете към него маркуча за източване, както е показано на фигурата вдясно.

2. Монтаж и закрепване на външното тяло

Фиксирайте болтовете и гайките здраво към хоризонтална, солидна носеща повърхност. Ако устройството се монтира на стена или на покрив, непременно закрепете добре опората, за да предотвратите клатушкане вследствие на силни вибрации или вятър.

Основа Канал за източване Маркуч за източване (подготвен от потребителя)

Препоръка: Най-добре е да сложите гумена подложка (опция) под външното тяло, която да поглъща вибрациите при работа.

3. Свързване на тръбите на външното тяло

• Свалете капачетата от двупътния и трипътния вентил.
• Свържете тръбите към двупътния и трипътния вентил поотделно с необходимия момент на затягане.

4. Свързване на кабелите на външното тяло (вж. предишната страница)

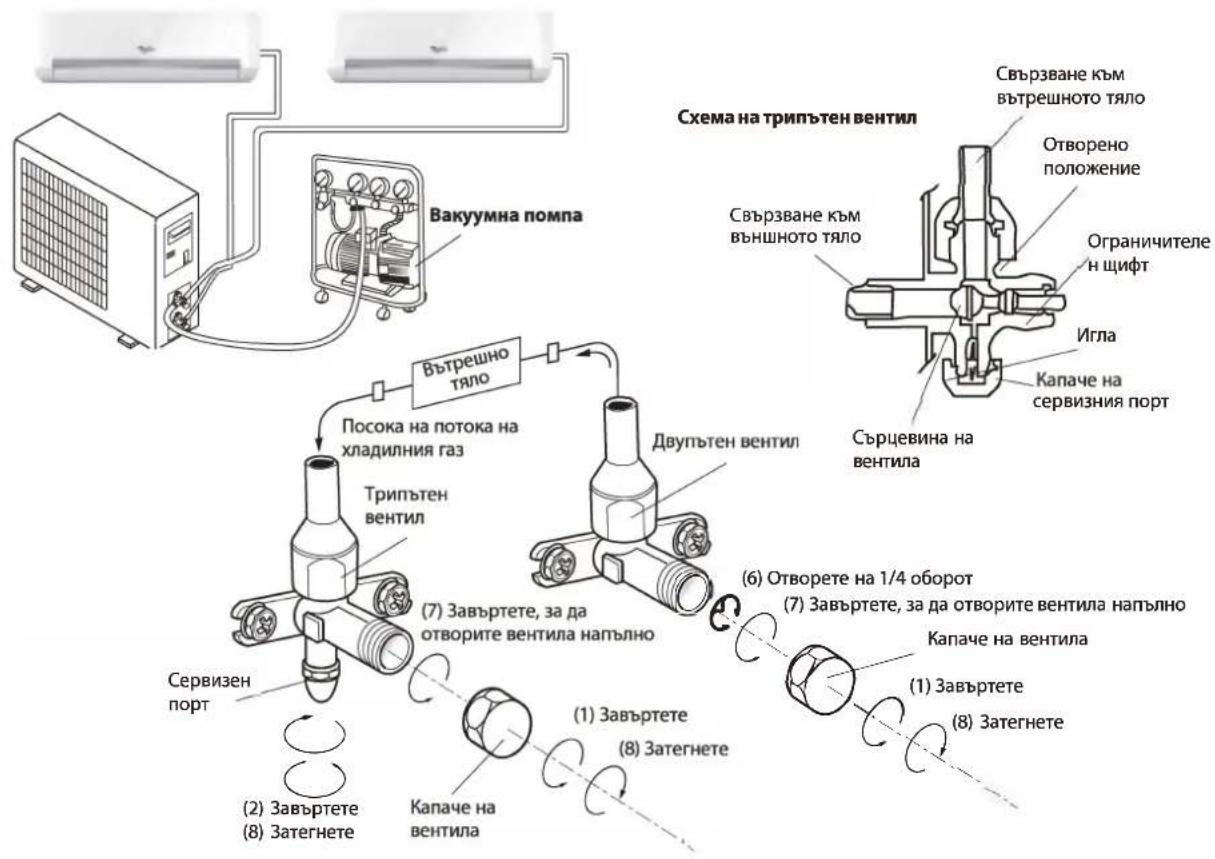

ОБЕЗВЪЗДУШАВАНЕ

Остатъчен влажен въздух в цикъла на хладилния газ може да причини повреди на компресора. След като сте свързали вътрешното и външното тяло, изтеглете въздуха и влагата от системата за хладилен газ с помощта на вакуумна помпа, както е показано по-долу.

Забележка: Тъй като налягането в системата е високо и с цел опазване на околната среда, не изпускайте хладилния газ направо във въздуха.

Обезвъздушаване на въздушните тръби:

1. Развинтете и свалете капачетата на двупътния и трипътния вентил.
2. Развинтете и свалете капачето на сервисния вентил.
3. Свържете гъвкавия маркуч на вакуумната помпа със сервизния вентил.
4. Включете вакуумната помпа за 10–15 минути, докато достигне абсолютен вакуум от 10 mm Hg.
5. Докато вакуумната помпа все още работи, затворете ръчката за ниско налягане на разпределителя на вакуумната помпа. След това спрете вакуумната помпа.
6. Отворете двупътния вентил на 1/4 оборот и го затворете след 10 секунди. Проверете здравината на всички съединения с помощта на течен сапун и електронен детектор за утечки.
7. Завъртете стеблото на двупътния и трипътния вентил. Откачете гъвкавия маркуч на вакуумната помпа.
8. Върнете по местата им и затегнете капачетата на всички вентили.

Преди да се свържете с центъра за обслужване на клиенти:

1. Опитайте се да отстраните проблема сами с помощта на описанията в раздел

"Отстраняване на неизправности".

1. Изключете и включете отново уреда, за да видите дали проблемът продължава.

Ако след извършване на горните проверки проблемът продължава, се свържете с центъра за обслужване на клиенти.

Моля, посочете:

• кратко описание на проблема;
  • точен модел на климатика;
• сервизен номер (това е номерът, който ще намерите под думата "Service" върху стикера на сервиса, залепен отстрани или отделу на вътрешното тяло).
  Сервизният номер може да се намери и в гаранционната книжка;

• пълния си адрес;
• телефонния си номер.

Ако трябва да се извърши ремонт, се свържете с центъра за обслужване на клиенти (това ви гарантира използване на оригинални резервни части и правилно извършен ремонт). Ще трябва да предоставите оригиналната фактура.

Неспазването на тези указания може да застраши безопасността и качеството на ваши продукт.

SERVICE

0000 000 00000

ÎNAINTE DE A UTILIZA APARATUL
