HASZNÁLATI ÚTMUTATÓ KH-6I31BS00-EU SHARP

HU Használati Utasítás

HR BUpute za Uporabu

C€

HU-Megfelelőségi nyilatkozat

Ezúton igazoljuk, hogy termékeink megfelelnek az EU direktíváknak, jogszabályoknak, előírásoknak. Az előírások felsorolása a

referencia tartalmaknál.

SL-Izjava o skladnosti

HU: Ez a jelölés a terméken vagy a csomagolásán azt jelenti, hogy a készüléket a háztartási hulladéktól külön kell kezelni. Az elhasznált készüléket az elektromos és elektronikai berendezések begyűjtőhelyére kell szállítani. Azzal, hogy gondoskodik a termék megfelelő hulladék elhelyezéséről, segít megelőzni a környezetre és az emberi egészségre gyakorolt lehetséges negatív következményeket, amelyek egyébként a termék helytelen hulladékkezelése esetén előfordulhatnának. A termék újrahasznosításával kapcsolatos bővebb információért, kérjük, vegye fel a kapcsolatot a helyi önkormányzattal, hulladékkezelő szolgáltatókkal, vagy az üzlettel, ahol a terméket megvásárolta.

Biztonsági előírások

Készülék bemutatása

Főző felület és a főzőhelyek kezelőpanelje

A készülék használata

A készülék ki- és bekapcsolása

A főzőhelyek ki- és bekapcsolása

Intelligens szünet (Smart Pause)

Maradékhő kijelző.

Biztonsági kikapcsolás funkció

Gyermekzár

Időzítő funkció

Hangjelzések

Rásegítés funkció

Speciális főzés funkciók

Tippek és tanácsok

A készülék beépítése

Biztonságos beépítés

A főzőlap munkalapba illesztése

Elektromos bekötés

Elektromos bekötés ábrája

BIZTONSÁGI FIGYELMEZ- TETÉSEK

KÉSZÜLÉKE HASZNÁLATA ELÖTT ALAPOSAN OLVASSÁ ÁT AZ EGÉSZ ÚTMUTATÓT. ÖRIZZE MEG AZ ÚT-MUTATÓT KÖNNYEN ELÉRHETŐ HE-LYEN A KÉSŐBBI ESETLEGES TÁJÉ-KOZÓDÁSHOZ.

EZ AZ ÚTMUTATÓ TÖBB HASON- LÓ MODELLHEZ KÉSZÜLT. EZÉRT ELKÉPZELHETŐ, HOGY AZ ÖN KÉ- SZÜLÉKE NEM RENDELKEZIK AZ ÖSSZES ITT BEMUTATOTT FUNK- CIÓVAL. A HASZNÁLATI ÚTMUTATÓ OLVASÁSA KÖZBEN KÜLÖNÖSEN FIGYELJEN AZ IKONOKKAL JELZETT RÉSZEKRE.

Általános biztonsági figyelmez- tetések

- A készüléket 8. életévüket betöltött gyermekek, korlátozottzikai, érzékszervi vagy szellemi képességű személyek vagy tapasztalattal, ill. ismerettel nem rendelkező személyek csak akkor használhatják, ha felügyeletük biztosított, vagy a készülék biztonságos használatát nekik elmagyarázták, és az

esetleges veszélye- ket megértették. Soha ne engedjen gyere- keket a készülékkel játszani! A tisztítást és karbantartást nem végezheti felügyelet nélküli gyermek.

- FIGYELEM: A készülék és hozzáférhető részei használat közben felforrósodnak. Ügyeljen rá, hogy ne érjen hozzá a forró részekhez. Felügyelet nélkül ne engedjen 8 évnél atalabb gyerekeket a készülék közelébe.

- FIGYELEM: Felügyelet nélkül a tűzhe-lyen hagyott forró zsír vagy olaj veszélyes lehet, és tüzet okoz-hat. SOHA ne próbál-ja meg vízzel eloltani a tüzet! Kapcsolja ki a készüléket, majd fojt-sa el a tüzet egy fedő-vel vagy oltókendővel.

- FIGYELEM: Tüzveszély: ne tároljon tárgyakat a főzőfelületen.

- FIGYELEM: Ha a fő-zőlap felülete megre-pedt, kapcsolja ki a készüléket az áramű-tés elkerülése érdeké-ben.

- Ne helyezzen fém tárgyakat, például kést, villát, kanalat vagy fedőt, az indukciós főzőlap felületére, mivel felforrósodhatnak.

- Használat után kapcsolja ki az indukciós főzőlapot a kezelő gombokkal, ne bízza azt az edény érzékelő funkcióra.

- A fedéllel ellátott főzölapok esetében a fedél felnyitása előtt le kell törölni róla az esetlegesen kifröcs-csent szennyeződé-seket. A főzölap felü-letét hagyja lehülni,

mielőtt lehajtaná a fedelét.

- A készüléket ne működtesse külső időzítő vagy önálló távirányító rendszer segítségével.

- Ne használjon dörzsölő hatású tisztítósze-reket vagy éles fém eszközöket a sütőajtó üvegének tisztításá-hoz. Megkarcolhatják az üveg felületét, ami az üveg összetörésé-hez, vagy a felszín sé-rüléséhez vezethet.

- Ne használjon a ké- szülék tisztításához gőzsugaras tisztítógé- pet.

- Készülékét az érvényes nemzeti és nemzetközi szabványoknak és szabályoknak megfelelően gyár-tottuk.

- A karbantartási és szerelési munkákat csak az arra jogosult szakképzett szerelő végezheti el. A hivatalos engedély nélküli szerelő által végzett beszerelési és javítási munkák veszélyt jelenthetnek Önre. Veszélyes a készülék müszaki jellemzőit bármilyen módon megváltoztatni vagy módosítani.

• Beszerelés előtt győződjön meg róla, hogy a helyi szolgáltatás fel-tételei (a gáz típusa és a gáznyo-más vagy a villamos feszültség és frekvencia), valamint a készülék követelményei megfelelnek egy-másnak. A készülék követelményeit megtalálja a címkén.
• FIGYELEM: Ez a készülék étel készítésére és kizárólag háztartási használatra készült. Tilos bármilyen más célra és más módon használni, így például nem-ház-tartási célra, vagy kereskedelmi célra, illetve fűtésre használni.
• Minden lehetséges biztonsági intézkedést megtettünk az Ön biztonsága érdekében. Mivel az üveg eltörhet, ezért legyen különösen óvatos takarítása közben, ne sértse meg a felületét. Ügyeljen rá, hogy ne verje vagy üsse az üveg felülethez a kiegészítőket, edényeket.
• Győződjön meg róla, hogy a tápkábel nem ékelődött be a beszerelés során. Ha a tápkábel sérült, a veszély elhárítása érdekében a gyártónak, a hivatalos márkaszervizének vagy hasonlóan képzett szakembernek kell kicserélnie.

Figyelmeztetések beszereléshez

• A készülék teljes beszerelése előtt ne használja azt!
• A készüléket hivatásos szakembernek kell beszerelnie és beüzemelnie. A gyártó nem vállal felelősséget semmilyen kárért, ami hibás elhelyezésből és jogosulatlan személy általi beszerelésből ered.

- Kicsomagoláskor ellenőrizze, hogy a készülék nem sérült meg szállítás közben. Bármilyen sérülés esetén a készüléket ne használja, és azonnal hívjon egy képzett szerelőt. Mivel a csoma-goláshoz felhasznált anyagok (nylon, tűzőkapcsok, hungarocell, stb.) veszélyesek lehetnek a gye-rekekre, ezért össze kell gyűjteni őket, és azonnal ki kell dobni.

• Védje készülékét a környezeti hatásoktól. Ne tegye ki olyan hatásnak, mint napsütés, eső, hó, stb.
• A készülék környezetében lévő anyagoknak (pl. szekrény) legalább 100 °C-ig hőállónak kell lennie. A főzőlap alsó felülete használat közben felmelegedhet. Ezért a főzőlap alá egy elválasztólapot kell beépíteni.

- Használat közben

• A készülék működése közben ne tegyen gyúlékony vagy éghető anyagokat a közelébe.
• Ne hagyja örizetlenül a tűzhelyt, ha szilárd vagy folyékony olajok használatával főz. A rendkívüli hő hatására meggyulladhatnak. Soha ne öntsön vizet az olaj által okozott tűzre. Tegye a serpenyő vagy nyeles lábos fedelet az edényre, hogy elfojtsa a keletkezett lángokat, és zárja el a főzőlapot.
• Az edényeket mindig a főzőhely közepére helyezze, fülüket pedig fordítsa úgy, hogy ne lehessen leverni, vagy beleakadni.
• Ha hosszabb ideig nem fogja használni a készüléket, húzza ki a csatlakozóját a konnektorból.

A főkapcsolót tartsa kikapcsolva. Ezen felül ha nem használja a ké- szüléket, zárja el a gázcsapot.

- Mindig győződjön meg róla, hogy használaton kívül a szabályozó gombok mindig a "0" (leállított) álláson vannak.

Tisztítás és karbantartás

• Mindig kapcsolja ki a készüléket az olyan műveletek, mint tisztítás vagy karbantartás előtt. Csak a készülék csatlakozójának kihúzása, vagy a biztosíték kikapcsolása után fogjon bele a tisztításba.
• Ne távolítsa el a szabályozókat a kezelőpanel tisztításához.
• KÉSZÜLÉKE HATÉKONY-SÁGÁNAK ÉS BIZTONSÁGOS MÜKÖDÉSÉNEK MEGŐRZÉSE ÉRDEKÉBEN JAVASOLJUK, HOGY CSAK EREDETI ALKATRÉ-SZEKET HASZNÁLJON, ÉS CSAK A HIVATALOS MÁRKASZERVIZ-ZEL VÉGEZTESSE EL A SZÜKSÉ-GES JAVÍTÁSI MUNKÁKAT.

A FÓZÓLAP BEMUTATÁSA

Tisztelt Vásárlónk!

Kérjük, a főzőlap használata előtt olvassa el a használati útmutató utasításait, és őrizze meg az útmutatót a későbbi tájékozódáshoz.

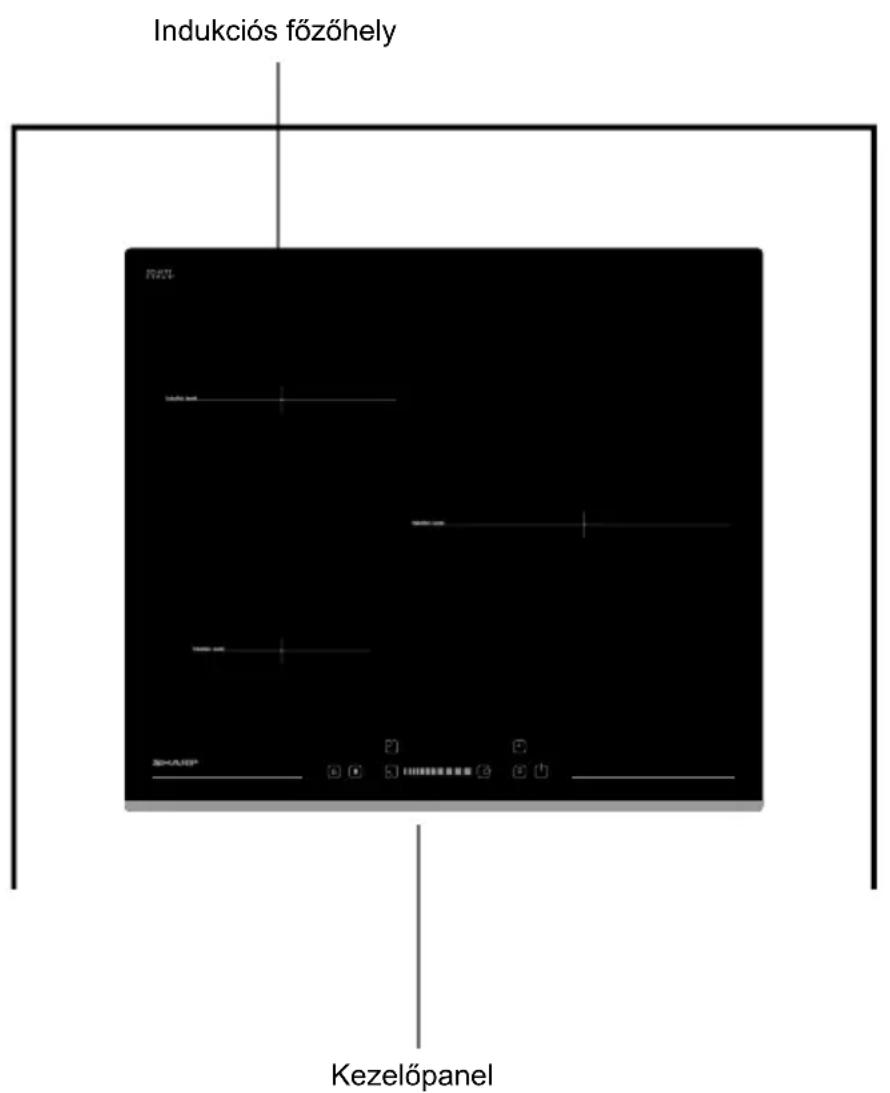

Főzőlap felülete 3 főzőhellyel:

Indukciós főzőhely KEZELÓpanel

Megjegyzés: Az Ön főzőlapjának megjelenése eltérhet a fenti ábrán látható modellétől.

©

A KÉSZÜLÉK HASZNÁLATA

Az indukciós főzőhelyeket arra alkalmas edényekkel használja.

Elektromos csatlakoztatás után egy pillanatra az összes kijelző felvillan. Ezt követően a főzőlap készenléti üzemmódba lép, és készen áll a használatra.

A főzőlapot elektromos érzékelőkön keresztül vezérelheti, amiket érintéssel szabályozhat. Minden érintést hangjel-zéssel nyugtáz a készülék (sípol).

A készülék bekapcsolása:

A BE/KI gombbal 📋 kapcsolhatja be a készüléket. A főzőhelyek kijelzőin "0" látható és a jobb alsó pontok villognak. (Ha 20 másodpercen belül nem választ ki egy főzőhelyet, a főzőlap automatikusan kikapcsol.)

A készülék kikapcsolása:

Bármikor kikapcsolhatja a főzőlapot a gomb megnyomásával.

A BE/KI gombnak mindig a kikapcsolás a prioritása.

A főzőhelyek bekapcsolása:

Nyomja meg annak a főzőhelynek a gombját ☐, amelyiken főzni szeretne. A kiválasztott főzőhely kijelzőjén egy állandóan világító pont lesz látható, és a többi főzőhely kijelzőjén látható villogó pontok kialszanak.

A kiválasztott főzőhely hőfokát beállíthatja a csúszka gombok megérintésével||||||||||||■■■■■A főzőhely készen áll a főzésre. A gyorsabb forraláshoz állítsa be a kívánt főzési hőfokot, majd nyomja meg a P gombot a Boost (Rásegítés) funkció aktiválásához.

A főzőhelyek kikapcsolása:

A főzőhely választó gombbal választhatja ki a kikapcsolni kívánt főzőhelyet.

A csúszka gombok segítségével csökkentse a hőmérsékletet "0"-ra. (A csúszka bal és jobb oldalának egyidejű megérintésével a hőfokot szintén "0"- ra állíthatja).

Ha a főzőhely meleg, a "0" helyett "H" látható a kijelzón.

Az összes főzőhely kikapcsolása:

Az összes főzőhely egyszerre történő kikapcsolásához nyomja meg a gombot.

Készenléti módban "H" jelzés látható a forró főzőhelyek kijelzőjén.

Maradékhő kijelző:

A maradékhő kijelző jelzi, hogy az adott főzőhely üveg felülete még veszélyesen magas hőmérsékletű.

A főzőhely kikapcsolása után az adott főzőhely kijelzőjén mindaddig látható a "H" jelzés, amíg hőmérséklete a kritikus szint alá nem süllyed.

Biztonsági kikapcsolás funkció:

Mindegyik főzőzóna egy megszabott maximális időtartamú működés után automatikusan kikapcsol, ha működése közben nem módosítják a hőfok beállításait. A főzőzóna beállításainak módosításakor a maximális működési időtartam számlálása elölről kezdődik.

A maximális működési időtartam hoszsza a kiválasztott hőfoktól függ.

Várja meg, amíg az 'F' jelzés eltűnik minden főzőhelytól, majd kapcsolja be a főzőlapot a 📋 gombbal és folytassa a használatot.

Hőfok beállítás	Kikapcsolásaz alábbiidőtartam után
1 - 2 6 óra
3 - 4 5 óra
5 4 óra
6 - 9 1,5 óra

Gyermekzár:

A kezelőgombok valamelyikével történt bekapcsolás után aktiválható a gyermekzár funkció. A gyermekzár bekapcsolásához egyszerre nyomja meg a csúszka jobb és bal oldalát, majd érintse meg újból a csúszka jobb oldalát. A főzőhelyek kijelzőin egy "L" betű látható, ami a ZÁROLÁST ("LOCKED") jelöli és a készülék szabályozó gombjai nem használhatók. (Ha valamelyik főzőhely meleg, akkor az "L" és a "H" jelzés felváltva látható a kijelzőn.)

A főzőlap mindaddig lezárva marad, amíg fel nem oldják a lezárást, még akkor is, ha be-, majd újra kikapcsolják a készüléket.

A gyermekzár kikapcsolásához először kapcsolja be a főzőlapot. Nyomja meg egyszerre a csúszka bal és jobb oldalát, majd nyomja meg újból a csúszka jobb oldalát. Az "L" jelzés eltűnik a kijelzőröl, és a főzőlap kikapcsol.

Billentyúzár

A billentyűzár funkcióval lezárhatja és biztonságos módba állíthatja a ké- szüléket működés közben. Az olyan érintéssel állítható funkciók, mint például a hőfok növelése, nem elérhetők a billentyűzár aktiválása után. Csak a készülék kikapcsolása lehetséges.

A billentyűzár aktiváláshoz tartsa legalább 2 másodpercig lenyomva a Billentyűzár gombot 📐. A készülék hangjelzéssel nyugtázza a kiválasztást. A sikeres aktiválás után 2 másodperccel a Billentyűzár kijelző világítani kezd, és a főzőlap gombjai lezárulnak.

Időzítő funkció:

Az időzítés funkció kétféle módon használható:

Percszámláló (1..99 perc):

A perc időzítő akkor működtethető, ha a főzőhelyek ki vannak kapcsolva. Az időzítő kijelzőjén "00" látható villogó ponttal.

Használja az időzítő csúszka gombját ■■■■ az időtartam növeléséhez/csökkentéséhez. Állítson be egy időtartamot 0 és 99 perc között. Ha 10 másodpercig nem érintik meg a gombokat, a perc időzítő elmenti a beállítást, és a villogó pont eltűnik. Az időtartam beállítása után az időzítő elkezdi a visszaszámlálást.

Ha az időtartam eltelt, a készülék hangjelzést ad, és az időzítő kijelzője

villog. A hangjelzés automatikusan elhallgat 30 másodperc után, vagy/és valamelyik gomb megnyomására.

A perc időzítő funkció bármikor módosítható, vagy ki is kapcsolható az időzítő csúszka gombjaival

Ha a gomb megnyomásával kapcsolja ki a főzőlapot, azzal a perc időzítőt is kikapcsolja.

Főzőhely időzítője (1..99 perc):

Ha a főzőlap be van kapcsolva, minden egyes főzőhelyhez egy önálló időzítót programozhat be.

Válasszon ki egy főzőhelyet, majd állít-sa be a hőmérséklet beállítását, majd nyomja meg az időzítő beállítása

☑ gombot. Az időzítő beprogramozható, hogy kikapcsolja az adott főzőhelyet. Négy LED található az időzítő körül. Ezek jelölik, hogy melyik főzőhelyhez lett az időzítő bekapcsolva.

10 másodperccel az utolsó művelet után az időzítő kijelzője arra az időzítőre vált, amelyik a legközelebb jár le (ha egynél több főzőhelyhez programoztak be időzítőt).

Ha az időzítő lejárt, a készülék hangjelzést ad, és az időzítő kijelzőjén "00" látható, és az adott főzőhely időzítőjének LED jelzése villog. A beprogramozott főzőhely kikapcsol, és ha még forró, a "H" jelzés jelenik meg a kijelzőn.

A hangjelzés és az időzítő LED jelzése automatikusan kikapcsol 30 má-

sodperc után, vagy ha megnyomják valamelyik gombot.

Hangjelzések:

A főzőlap működése közben a következő esetekben ad a készülék hangjelzést:

A normál gombnyomásokat rövid hangjelzés nyugtázza

A gombok hosszabb ideig (10 másodpercig) történő nyomva tartásakor a készülék hosszabb, szaggatott hangjelzést ad.

Boost (Rásegítés) funkció

Válasszon ki egy főzőhelyet, állítsa be a kívánt főzési hőfokot, majd nyomja meg újból a P (Boost) gombot.

A Boost (Rásegítés) funkció akkor kapcsolható be, ha az indukciós főzőlap elfogadja a beállítást az adott főzőhely esetében. Ha a Boost funkció aktív, egy "P" betű látható az adott főzőhely kijelzőjén.

A Boost funkció bekapcsolásával a készülék túllépheti a maximális teljesítményét, és az integrált teljesítménykezelő aktiválódhat.

A szükséges teljesítmény csökkentést az adott főzőhely kijelzőjének villogása jelzi. A villogás 3 másodpercig tart, és lehetővé teszi a beállítások módosítását, mielőtt a teljesítmény csökkentés aktiválódna.

Speciális főzés funkciók

A főzőhely kiválasztó gomb adott számú megnyomásával aktiválhatja a forralás, sütés, melegen tartás, csokoládé olvasztás funkciókat.. A forralás és a sütés funkció nem működhet egyszerre, de ha a főzőlap hangjelzést adott, lehetséges az egyszerre történő használat.

Forralás funkció\*\*

Ez a funkció felforralja a vizet és forráspont közelében tartja. A forralás funkció bekapcsolásához nyomja meg kétszer a főzőhely kiválasztó gombot. Ha a forralás funkciót bekapcsolták, a főzőhely kijelzőjén egy 'b' betű látható. A víz felforralása után a főzőlap hangjelzést ad. A hangjelzés jelzi, hogy a forralás véget ért, a főzőlap lassú tűzön melegít tovább.

A jobb hátsó főzőhely kijelzője a forra- lás funkciót jelzi

Ez a funkció felmelegíti az olajat kb. 160°C-ra. A sütés funkció bekapcsolásához nyomja meg

háromszor a főzőhely választó gombot. Ha a sütés funkciót bekapcsolták, a főzőhely kijelzőjén egy 'F' betű látható. Bizonyos idő eltelte után a főzőlap hangjelzést ad. Ez a hang jelzi, hogy az olaj készen áll a sütéshez.

Melegen tartás funkció\*\*

A funkció segítségével a készülék az edényt automatikusan 50°C körüli hőmérsékleten tartja. A melegen tartás funkció bekapcsolásához nyomja meg négyszer a főzőhely kiválasztó gombot. Ha a melegen tartó funkció be van kapcsolva, a főzőhely kijelzőjén az 'u' jelzés látható.

Csokoládé olvasztás funkció

A funkció csokoládé vagy más hasonló élelmiszer megolvasztásához automatikusan 40°C körüli hőmérsékleten tartja az edényt. A csokoládé olvasztás funkció bekapcsolásához nyomja meg ötször a főzőhely kiválasztó gombot. Ha a csokoládé olvasztás funkciót bekapcsolták, a főzőhely kijelzőjén egy 'c' betű látható.

**A megjelölt funkciók teljesítménye és ideje az étel mennyiségétől és az edény

minőségétől is függ. 1,5 liter víz és 0,5 liter olaj biztosítja a legjobb főzési teljesítményt ezekkel a funkciókkal.

A Intelligens szünet (Smart Pause) üzemmód bekapcsolását követően csökkenti az összes bekapcsolt főzőhely teljesítményét.

Ha kikapcsolja az Intelligens szünet módot, a főzőhelyek automatikusan visszaállnak a korábbi teljesítmény szintre.

Ha nem kapcsolják ki az Intelligens szünet üzemmódot, a főzőlap 30 perc után kikapcsol.

Nyomja meg a ( ☐ ) gombot az In- telligens szünet bekapcsolásához. A kiválasztott főzőhely(ek) teljesítménye 1. szintre csökken, és megjelenik a “II” jelzés az összes kijelzőn.

Nyomja meg újból a (☐) gombot az Intelligens szünet mód kikapcsolásához. A "II" jelzés eltűnik, és a főzőhelyek a korábbi teljesítmény szinteken működnek tovább.

TIPPEK ÉS TANÁCSOK

Edények

• Használjon vastag, lapos, sima fenekű edényeket, amelyek átmérője megegyezik az adott főzőhely méretével. Így csökkentheti a főzési időt.
• Acélból, zománcozott acélból, öntöttvasból és rozsdamentes acélból (a gyártó által a főzőlaphoz megfelelőnek ítélt) készült edényekkel érheti el a legjobb eredményeket.
• A zománcozott acél, alumínium vagy réz aljú edények fémes foltot hagyhatnak a főzőlapon. Ha foltot hagynak, azt nehéz eltávolítani. Minden használat után tisztítsa meg a főzőlapot.
• Az edény akkor felel meg az indukciós főzőlapon való használatnak, ha egy mágnes képes az aljára tapadni.
• Az edényeket mindig a főzőhely közepére helyezze. Ha nem helyezték el megfelelően, akkor xx jelenik meg a kijelzön.
• Egyes edények használatakor külön-böző zajokat hallhat az edényekből. Ez az adott edény kialakítása miatt fordul elő, és nem befolyásolja a főzőlap teljesítményét, vagy a biztonságos használatot.

HELYES

HELYTELEN

HELYES HELYTELEN

- Az indukciós főzőhelyek bizonyos méretig automatikusan igazodnak az edény aljának méretéhez. Ugyanakkor az edény aljának mágneses részének el kell érnie egy minimális átmérőt, az adott főzőhelytől függően.

Az edényeket bekapcsolás előtt helyezze a főzőhelyre. Ha a főzőhelyet az edény ráhelyezése előtt bekapcsolják, akkor az nem fog működni, és a kijel-zön X látható.

• használjon fedőt a főzési idő csökkentéséhez.
• Ha a folyadék elkezd forrni, csökkentse a hőfok beállítást.
• Minimalizálja a folyadék, vagy a zsiradék mennyiségét a főzési idő csökken-téséhez.
• A főzési módnak megfelelő hőfokot válasszon.

Főzési módok példái

Az alábbi táblázatban szereplő adatok csak iránymutatásul szolgálnak.

Beállítás	Mire használja:
0	Főzőhely kikapcsolva
1 - 3	Finom melegítés
4 - 5	Lassú párolás, lassú melegítés
6 - 7	Újramelegítés, gyors párolás
8	Forralás, pirítás és perzselés
9	Maximális hőfok
P	Rásegítés funkció

Tanácsok tisztításhoz

• Ne használjon súroló szivacsot, maró hatású tisztítószereket, aeroszolos tisztítószereket vagy éles tárgyakat a főzőlap felületének tisztításához.
• A leégett étel eltávolításához áztassa fel egy nedves, mosogatószeres ruhával.
• Használjon kaparót az étel és más maradványok eltávolításához. A könynyen letapadó élelmiszereket azonnal le kell tisztítani, kiömlésük után közvetlenül, mielőtt az üveg lehülne.
• Legyen óvatos, ne karcolja meg az üveg szélén található szilikon tömítéseket a kaparó használatakor.
• A kaparó pengével rendelkezik, ezért ne hagyja, hogy gyerekek hozzáférjenek.
• Használjon speciális kerámia főzőlap tisztítót, amíg a főzőlap még meleg, hogy megérintse. Öblítse le és törölje szárazra egy tiszta ruhával, vagy papírtörlővel.

A KÉSZÜLÉK BEÉPÍTÉSE

FIGYELEM:

A főzőlap elektromos bekötését egy szak-képzett villanyszerelőnek kell elvégeznie a jelen útmutató utasításai szerint, az érvényes előírásokat betartva. A nem megfelelő bekötésből vagy beépítésből eredő bármilyen meghibásodásra vagy sérülésre a jótállás nem terjed ki. A készüléket elektromos földeléssel kell ellátni!

Biztonságos beépítés

- A főzőlap fölé belógatott bármilyen

felületnek legalább 65 cm-re kell lennie a főzőlap síkjától.

• Elszívót a gyártó útmutatásait követve kell felszerelni.
• A főzőlap hátuljával érintkező falnak lángálló anyagból kell készülnie.
• A tápkábel hossza nem haladhatja meg a 2 métert.

A főzőlap munkalapba illesztése

• A főzőlap bármilyen munkalapba beépíthető, amely képes ellenállni legalább 90°C-os hőnek.
• Készítsen az alábbi ábrán és a következő oldalon szereplő méretek szerinti nyílást.
• Az indukciós főzőlapot 25 és 40 mm közötti vastagságú munkalapokba építheti be.

- Ragassza körbe a mellékelt egyoldalas ragasztószalagot a főzőfelület alsó üveg szélén, az üveg kerámia panel külső éle mentén. Ne feszítse meg.

- Csavarja a 4 munkalap tartó konzolt a készülék oldalfalához.

CUTOUT DIMENSION C1	(mm) C2 (mm)
	560	490

A bekötés elvégzése előtt ellenőrizze:

A hálózati feszültség megegyezik a főzőlap hátulján található adatlapon feltüntetett értékkel.

Az elektromos hálózat elbírja a készülék jelentette terhelést (lásd az adatlapon).

A tápkábel földelt, megfelel a hatályos előírásoknak, és képes üzemképes működésre.

A biztosíték könnyen elérhető a főzőlap beépítése után is.

Ha nincs külön áramkör és olvadó biztosíték kialakítva a főzőlapnak, akkor a főzőlap csatlakoztatása előtt ezeket egy szakképzett villanyszerelővel ki kell építtetni.

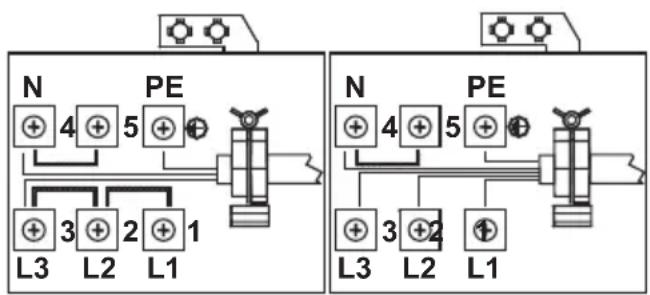

Egy szabályos és alkalmas kábellel kell összekötni a fogyasztó készülékét (fő biztosíték doboz), és védelmét saját 50 amperes biztosítéka vagy Micro megszakítója (MCB) kell, hogy biztosítsa. A villanyszerelőnek olyan biztosítékot kell beépítenie, ami a fázist és a nullás vezetéket is bontja, legalább 3 mm-es bontási távolsággal.

Az olvadóbiztosítót a konyha falára kell felszerelni, a munkalap fölé, de ne a főzőlap fölé, hanem valamelyik oldalára, az IEE előírásoknak megfelelően. Csatlakoztassa az olvadóbiztosítót egy elosztódobozhoz, amit a padlótól legalább 61 cm-re szerel a falra, a főzőlap mögött. Ezt követően csatlakoztassa a főzőlap tápkábelét. Egyik végét kösse az elosztódobozhoz, a tápkábel másik végét a főzőlap tápcsatlakozó dobozához, ami a főzőlap hátulján található. Vegye le a tápcsatlakozó dobozának

fedelét a bekötési ábra szerinti módon.

A tápkábelt a közvetlen höforrásoktól távol helyezze el.

Indukciós főzőlap esetén H05VV-F 3X4 mm² / 60227 IEC 53 vezetéket kell használni. A bekötési rajzot a ké- szülék alján találja.

N PE L3 4 5 L2 2 1 L1 N PE L3 4 5 L2 2 1

HIBAKÓDOK

Ha műszaki hiba történik, a főzőlap kijelzőjén megjelenik egy hibakód.

E1: Nem működik a hűtőventilátor. Hívja a márkaszervizt.

E3: A feszültség eltér a szabályos értékektől. Kapcsolja ki a főzőlapot a ombbal, várjon, amíg kialszik minden főzőhely esetében a “H” jelzés, majd kapcsolja vissza a főzőlapot a gombbal és folytassa a használatot. Ha ugyanez a hiba újból fellépne, hívja a márkaszervizt.

E4: A feszültség eltér a szabályos értékektől. Kapcsolja ki a főzőlapot a 📋 gombbal, várjon, amíg kialszik minden főzőhely esetében a “H” jelzés, majd kapcsolja vissza a főzőlapot a 📋 gombbal és folytassa a használatot. Ha a hiba újból fellépne, húzza ki és dugja vissza a készüléket, kapcsolja be a főzőlapot a 📋 gombbal, majd folytassa a használatát. Ha a hiba továbbra is fennáll, hívja a márkaszervizt.

E5: A főzőlap belső hőmérséklete túl magas. Kapcsolja ki a főzőlapot a gombbal, és hagyja lehűlni a főzőhe-lyeket.

E6: Kommunikációs hiba a kezelőszervek és a főzőhelyek között. Hívja a márkaszervizt.

E7: A fütőszál hőmérséklet érzékelője meghibásodott. Hívja a márkaszervizt.

E8: A hűtés hőmérséklet érzékelője meghibásodott. Hívja a márkaszervizt.

E9: Kalibrációs hiba. Hívja a márkaszervizt.

SADRŽAJ:

Sigurnosne upute

Opis uređaja
