Toote tüüp	Induktsioonpliit
Mark	Sharp
Mudel	KH-6I31BS00-EU
Küttetsoonide arv	3
Juhtimistüüp	Puutetundlik (liugur)
Pinna materjal	Keraamiline klaas
Toide	230 V ~ 50 Hz, ühendus 50 A
Maksimaalne võimsus	11,5 kW (hinnanguliselt 230 V / 50 A juures)
Booster funktsioon	Jah, aktiveeritav klahviga P
Taimer	Meeldetuletuse taimer (1-99 min) ja küpsetustaimer (1-99 min tsooni kohta)
Lapselukk	Jah, aktiveeritakse liuguriga
Klahvilukk	Jah, hoia lukustusklahvi 2 sekundit
Stop & Go / Tark paus	Jah, vähendab võimsust tasemele 1
Jääksoojuse indikaator	Jah, kuvatakse "H"
Automaatne ohutusseiskamine	Jah, vastavalt võimsustasemele (1h30 kuni 6h)
Erifunktsioonid	Keetmine, praadimine, soojal hoidmine, šokolaadi sulatamine
Panni tuvastus	Jah
Soovitatav puhastus	Pehme lapp, nõudepesuvahend, jääkide eemaldamiseks kaabits, spetsiaalne keraamilise klaasi puhastusvahend
Paigalduse tüüp	Tööpinnale sisse ehitatud (paksus 25-40 mm)
Elektriühendus	Kvalifitseeritud elektriku poolt, kaabel H05VV-F 3x4 mm²
Sertifikaadid	CE, vastavus Euroopa direktiividele

Korduma kippuvad küsimused - KH-6I31BS00-EU SHARP

Kuidas puhastada Sharp induktsioonpliiti?

Kasutage pehmet lappi nõudepesuvahendiga. Kõrbenud jääkide puhul kasutage spetsiaalset kaabitsat (hoidke seda lastele kättesaamatus kohas). Seejärel kandke keraamilise klaasi puhastusvahendit, kui plaat on veel kuum, loputage ja kuivatage. Vältige abrasiivseid käsnasid.

Mida teha, kui ilmub veakood (nt E1)?

Kood E1 tähistab jahutusventilaatori riket. Võtke ühendust volitatud teenindusagendiga. Koodide E3, E4, E5, E6, E7, E8, E9 korral järgige kasutusjuhendit: tavaliselt lülitage plaat välja, oodake 'H' kadumist ja lülitage uuesti sisse. Kui probleem püsib, kutsuge spetsialist.

Kuidas aktiveerida lapselukku?

Lülitage plaat sisse. Vajutage korraga puutetundliku liuguri vasakut ja paremat osa, seejärel vajutage uuesti paremat osa. 'L' kuvatakse kõigil tsoonidel. Deaktiveerimiseks vajutage mõlemat osa ja seejärel vasakut osa. Lukustus jääb aktiivseks ka pärast väljalülitamist.

Kuidas kasutada Booster funktsiooni?

Valige küpsetustsoon ja reguleerige soovitud võimsustase. Vajutage P klahvi (Booster). Kuvatakse 'P'. Funktsioon suurendab ajutiselt võimsust. Kui maksimaalne võimsus on ületatud, vähendab võimsushaldussüsteem automaatselt taset, mida tähistab vilkumine.

Kuidas seadistada küpsetustaimerit?

Lülitage plaat sisse ja valige tsoon. Reguleerige temperatuur, seejärel vajutage Taimer klahvi. Kasutage liugurit aja määramiseks (1-99 min). Taimer kuvatakse ja 10 sekundi pärast käivitub. Kui aeg on läbi, kostab piiks ja tsoon lülitub välja. Tühistamiseks kasutage sisse/välja klahvi.

Mida tähendab 'H' indikaator ekraanil?

'H' tähendab, et küpsetustsoon on veel kuum (jääksoojus). Ärge puudutage pinda. Pärast jahtumist kaob 'H'. See võib püsida ka pärast plaadi väljalülitamist.

Kuidas kasutada Stop & Go / Tark paus funktsiooni?

Vajutage Stop & Go (☐) klahvi. Kõik aktiivsed tsoonid lähevad tasemele 1 ja kuvatakse 'II'. Jätkamiseks vajutage uuesti: tsoonid naasevad eelmisele tasemele. Kui seda 30 min jooksul ei deaktiveerita, lülitub plaat automaatselt välja.

Milliseid potte kasutada induktsioonpliidil?

Kasutage lameda, paksu ja magnetilise põhjaga anumaid (teras, malm, roostevaba teras sobiv). Kontrollige magnetiga: kui see kleepub, on sobiv. Vältige vask- või alumiiniumpõhju. Asetage pott alati tsooni keskele.

Kuidas klahvilukku eemaldada?

Vajutage klahviluku () nuppu kauem kui 2 sekundit. Sümbol vilgub ja kaob. Juhtnupud on seejärel lukustamata. Pange tähele, et lapselukk on erinev.

Mida teha, kui plaat ei lülitu sisse?

Kontrollige, et toide on ühendatud ja pealüliti on sisselülitatud asendis. Veenduge, et lapselukk pole aktiivne (kuvatakse L). Kui probleem püsib, võtke ühendust kvalifitseeritud tehnikuga.

KASUTUSJUHEND KH-6I31BS00-EU SHARP

EE-Vastavusdeklaratsioon

Deklareerime, et meie tooted vastavad kohaldatavatele Euroopa direktiividele, otsustele ja määrustele ning viidatud standardites sätestatud nõuetele.

See tootel või selle pakendil olev sümbol näitab, et toodet ei tohi käsitseda tavalise olmeprügina. Selle asemel tuleb see anda ümbertöötlemiseks üle asjakohasesse elektri- ja elektroonikaseadmete kogumispunkti. Tagades toote korraliku utiliseerimise, aitate vältida negatiivseid mõjusid keskkonnale ja inimeste tervisele, mida tootejäätmete vale käitlemine muidu kaasa võiks tuua. Selle toote utiliseerimise kohta täpsema teabe saamiseks võtke palun ühendust oma kohaliku omavalitsuse, prügiettevõtte või kauplusega, kust te toote ostsite.

Küpsetuspind ja keedualade juhtpaneel

Seadme kasutamine

Seadme sisse- ja väljalülitamine

Keedualade sisse- ja väljalülitamine

Nutikas paus

Jääkkuumuse näidik

Ohutusväljalülitamise funktsioon

Lapselukk

Taimerifunktsioon

Sumisti

Võimendusfunktsioon

Spetsiaalne toiduvalmistusfunktsioon

Nõuanded

Seadme paigaldamine

Paigaldamise ohutus

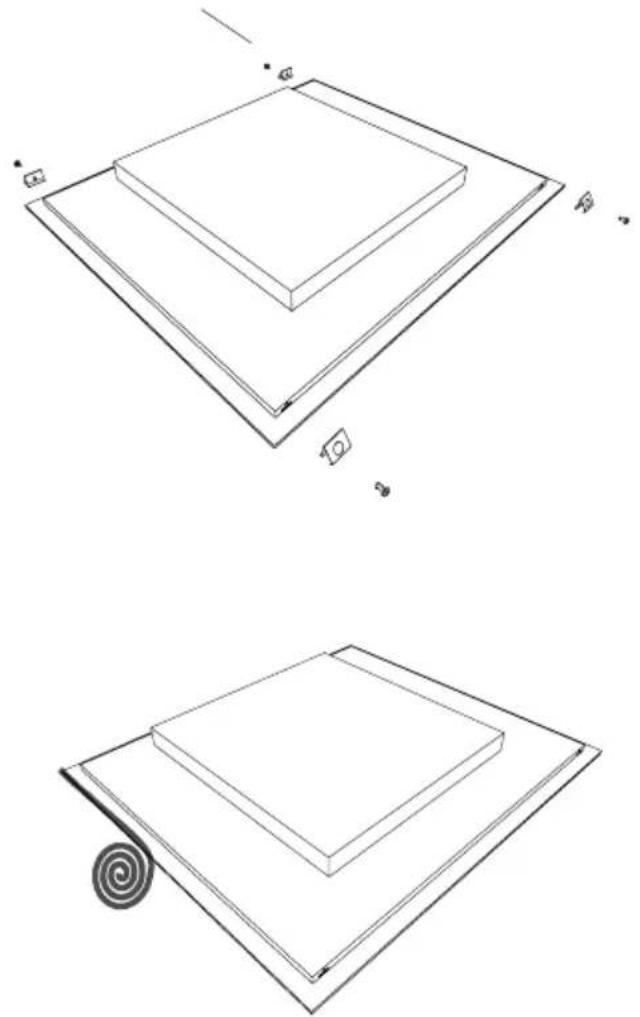

Pliidi paigutamine tööpinda

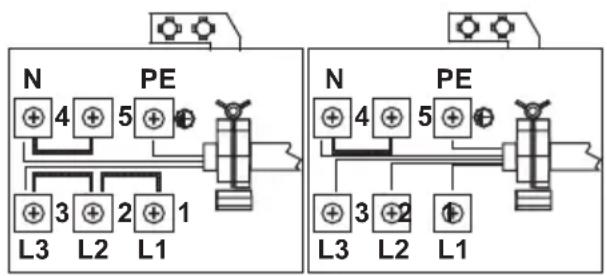

Elektriühenduste tegemine

Elektriskeem

OHUTUSHOIATUSED

LUGEGE JUHEND ENNE OMA SEADME KASUTAMIST HOOLIKALT JA TÄIELIKULT LÄBI NING HOIDKE KINDLAS KOHAS HILISEMAKS UUESTI LÄBIVAATAMISEKS ALLES.

SEE JUHEND KÄSITLEB MITUT ERINEVAT MUDELIT. TEIE SEADMEL EI PRUUGI OLLA KÕIKI JUHENDIS KIRJELDATUD FUNKTSIOONE. KASUTUSJUHENDIT LUGEDES PÖÖRAKE ERILIST TÄHELEPANU VÄLJENDITELE, MILLE JUURES ON PILT.

Üldised ohutushoiatused

- Seda seadet võivad kasutada lapsed alates 8. eluaastast ja piiratud füüsiliste, sensoorsete või vaimsete võimetega või kogemuste ja teadmisteta isikud, kui neid on juhendatud seadme ohutu kasutamise osas ja nad mõistavad kasutamisega seotud ohte. Lastel ei ole lubatud seadmega mängida. Lapsed ei tohi üksi ilma järelvalveta seadet hooldada ega puhastada.

• HOIATUS! Seade ja selle juurdepääsetavad osad võivad kasutamise käigus kuumaks muutuda. Ärge puutuge vastu kuumutuselemente. Kuni 8-aastased lapsed peavad seadmest eemal olema, välja arvatud juhul, kui neid pidevalt jälgitakse.

• HOIATUS! Rasva või õliga toiduvalmistamisel pliidi järelvalveta jätmine võib lõppeda süttimisega. ÄRGE üritage kustutada tuld veega. Lülitage seade välja ja katke leek näiteks kaane või tulekindla tekiga.

• HOIATUS! Süttimisoht: ärge hoidke esemeid küpsetuspindadel.

• HOIATUS! Kui pind on mõranenud, lülitage seade võimaliku elektrilöögi vältimiseks välja.

seks välja.

• Induktsioonpliitide puhul ei tasu pliidipinnale asetada metallist esemeid, nagu nuge, kahvleid, lusikaid ja kaasi, kuna need võivad muutuda kuumaks.
• Induktsioonpliitide puhul tuleb keeduala selle juhtnupust välja lülitada ja mitte toetuda ainult pannidetektori töötamisele.
• Kui pliidil on kaas, tuleb maha läinud toit kaanelt enne selle avamist eemaldada. Lisaks tuleb lasta pliidipinnal enne kaane sulgemist maha jahtuda.
• Seade ei ole mõeldud välistaimeri või eraldi kaugjuhtimissüsteemi poolt juhtimiseks.
• Ärge kasutage ahju ukseklaasi ja teiste pindade puhastamiseks

Ärge kasutage ahju ukseklaasi ja teiste pindade puhastamiseks abrasiivseid puhastusvahendeid ega teravaid metallkraabitsaid, kuna need võivad pinda kriimustada, mis võib tuua kaasa klaasi purunemise või kahjustada pinda.

Ärge kasutage seadme puhastamiseks auruga puhastajaid.

• Teie toode on valmistatud kooskõlas kõikide kehtivate kohalike ja rahvusvaheliste standardite ja regulatsioonidega.
• Hooldust ja remonti võivad teostada ainult volitatud hooldustehnikud. Mittevolitatud tehnikute teostatud paigaldus- ja remonditööd võivad teid ohtu seada. Seadme tehniliste omaduste muutmine on igal juhul ohtlik.
• Veenduge enne paigaldamist, et kohalikud kommunikatsiooniühendused (gaasi tüüp, gaasi rõhk või pinge ja sagedus) ja seadme andmed on omavahel kooskõlas. Seadme andmed on toodud vastaval andmeplaadil.
• ETTEVAATUST! Seade on mõeldud toidu valmistamiseks, on mõeldud ainult koduses majapidamises kasutamiseks ning seda ei tohi kasutada muudel eesmärkidel või rakendustes, näiteks mittekodumajapidamislikuks kasutamiseks või siis ärilistel eesmärkidel või toa kütmiseks.

seks või siis ärilistel eesmärkidel või toa kütmiseks.

• Teie ohutuse huvides rakendage kõiki võimalikke turvameetmeid. Kuna klaas võib puruneda, olge selle puhastamisel ettevaatlik, et vältida kriimustamist. Vältige tarvikutega vastu klaasi lõömist.
• Veenduge, et toitejuhe ei jääks paigaldamise ajal kusagile vahele kinni. Kui toitejuhe on kahjustatud, peab selle võimalike ohtude vältimiseks välja vahetama tootja, tema teenindusesindaja või mõni teine sama kvalifikatsiooniga isik.

Paigaldamisega seotud hoiatused

• Ärge kasutage seadet enne, kui see on täielikult paigaldatud.
• Seadme peab paigaldama ja kasutusse andma volitatud tehnik. Tootja ei vastuta kahjustuste eest, mis võivad olla põhjustatud valest paigalduskohast ja volitamata isikute poolt teostatud paigaldamisest.
• Seadet lahti pakkides veenduge, et see ei ole transportimise käigus kannatada saanud. Defektide tuvastamisel ärge seadet kasutage ja võtke kohe ühendust kvalifitseeritud teenindusesindajaga. Kuna kasutatavad pakkematerjalid (kile, klambrid, vahtplast jms) võivad lastele ohtlikud olla, tuleb need kokku koguda ja kohe ära visata.
• Kaitske seadet ilmastiku eest. Ärge laske seadmel kokku puutuda päikese, vihma, lume jms-ga.
• Seadet ümbritsevad materja-

lid (kapp) peavad taluma vähemalt 100 °C temperatuuri. Pliidi põhja temperatuur võib töötamise käigus tõusta. Seetõttu tuleb toote alla asetada plaat.

- Kasutamise ajal

• Ärge asetage töötava seadme lähedale süttivaid ega kergsüttivaid materjale.
• Ärge jätke pliiti järelvalveta, kui valmistate rasva või õliga toitu. Need võivad väga kõrge kuumuse tõttu süttida. Ärge valage põlevale õlile vett. Katke pann sellisel puhul leekide summutamiseks kaanega ja lülitage pliit välja.
• Asetage toidunõud alati keeduala keskele ja keerake käepidemed nurga alla, kus need ei jää kogemata ette.
• Kui te ei kavatse seadet pika aja jooksul kasutada, tõmmake pistik seinakontaktist. Hoidke pealüliti välja lülitatud. Kui te seadet ei kasuta, sulgege ka gaasikraan.
• Veenduge, et seadme juhtnupud on alati 0-asendis (stopp), kui seadet ei kasutata.

Puhastamise ja hooldamise ajal

• Enne puhastamist ja hooldamist tuleb seade alati välja lülitada. Selleks võite kas pistiku seinakontaktist välja tõmmata või peakaitse välja lülitada.
• Ärge eemaldage juhtnuppe juhtpaneeli puhastamiseks. • TEIE SEADME TÕHUSUSE JA OHUTUSE SÄILITAMISEKS

SOOVITAME TEIL ALATI KASUTADA ORIGINAALVARUOSI JA HELISTADA PROBLEEMIDE KORRAL AINULT VOLITATUD HOOLDUSESINDAJATELE.

PLIIDI KIRJELDUS

Hea klient

Lugege käesolev juhend enne pliidi kasutamist läbi ja hoidke hilisemaks uuesti läbivaatamiseks kindlas kohas alles.

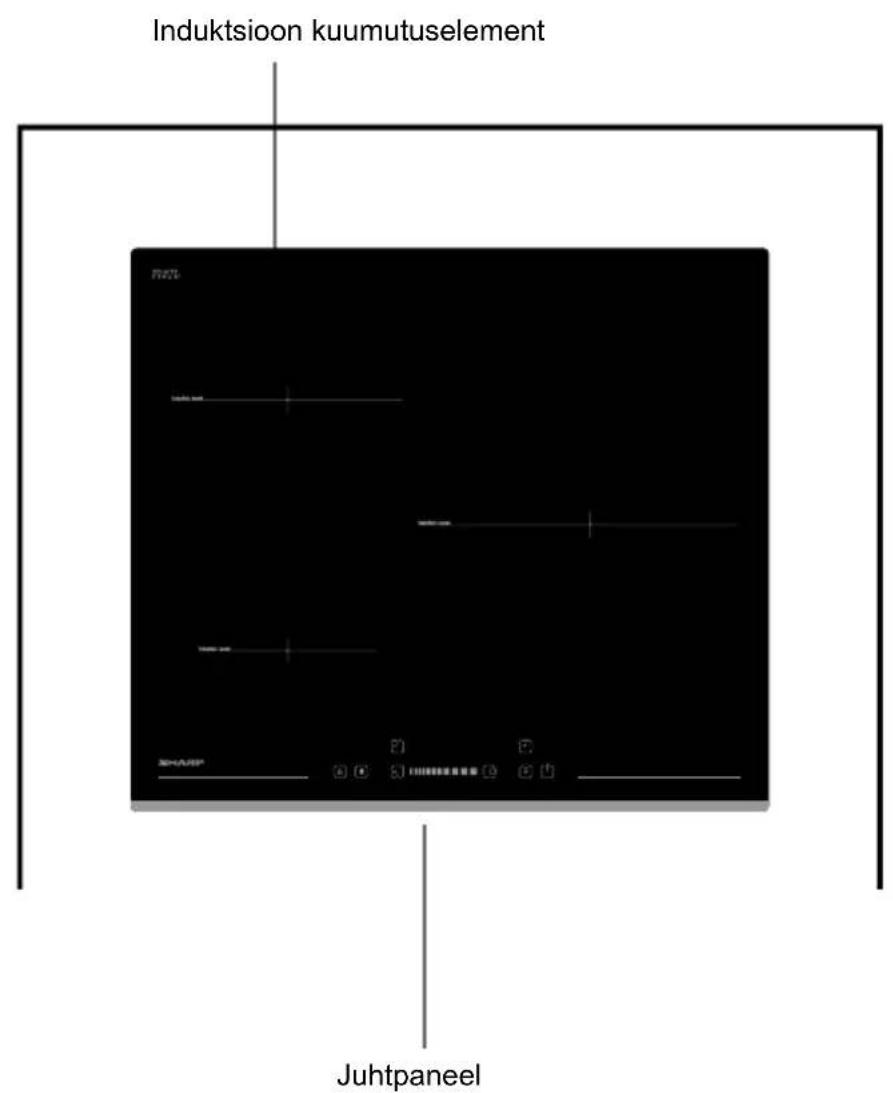

3 keedualaga pliidipind

Märkus. Konfiguratsioonist tulenevalt võib teie pliidi välislahendus olla joonisel näidatust erinev.

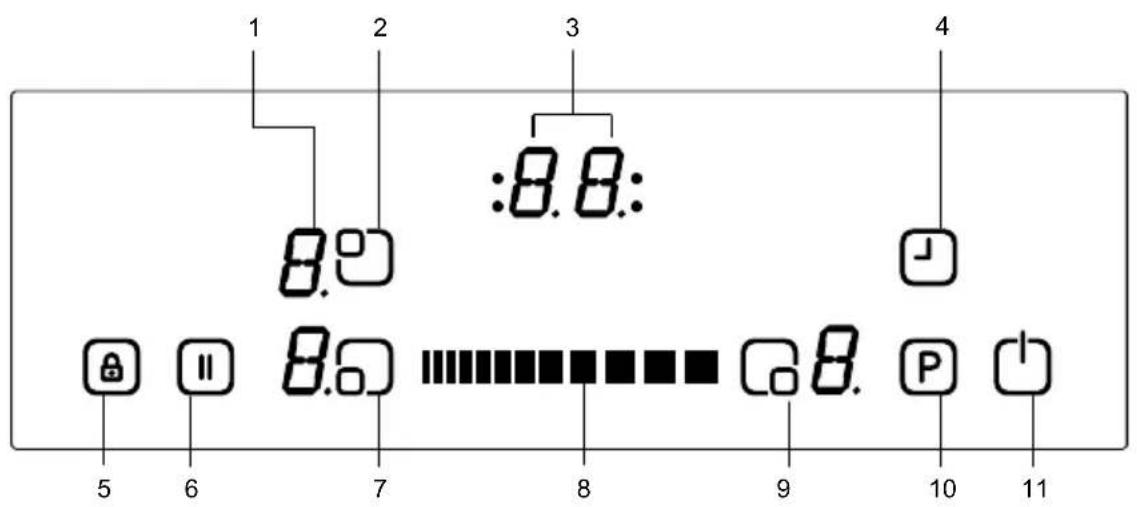

3 keeduala juhtpaneel

1- Keeduala näidik 2- Ülemise vasakpoolse keeduala valik 3- Taimeri näidik 4- Taimer 5- Lapseluku näidik 6- Nutikas paus

7- Alumise vasakpoolse keeduala valik 8- Liugnupud 9- Alumise parempoolse keeduala valik 10- Võimendus 11- Sisse/välja

SEADME KASUTAMINE

Kasutage induktsioonkeedualadel neile sobivaid toidunõusid.

Vooluvarustuse sisselülitamisel lülituvad kõik näidikud hetkeks sisse. Kui see hetk on möödunud, lülitub pliit ooterežiimi ja on valmis kasutamiseks.

Pliiti juhitakse elektrooniliste puute-sensoritega. Iga sensori käivitamisega kaasneb helisignaal (sumisti).

Seadme sisselülitamine:

Pliidi sisselülitamiseks puudutage SISSE/VÄLJA nuppu. Kõikide keedualade näidikutele kuvatakse „0“ ja all paremas nurgas asuvad punktid vilguvad. (Kui 20 sekundi jooksul ei valita ühtegi keeduala, lülitub pliit automaatselt välja.)

Masina väljalülitamine:

Pliiti võib igal ajal välja lülitada, vajutades SISSE/VÄLJA nuppu.

SISSE/VÄLJA nupul on väljalülitamisel alati eesõigus.

Keedualade sisselülitamine:

Vajutage soovitud keeduala valimise nuppu. Valitud keeduala näidikul jääb punkt ühtlaselt põlema ja teiste näidikute vilkuvad punktid kustuvad.

Valitud keeduala kuumustaseme muutmiseks puudutage liugnuppe. Element on nüüd toiduvalmistamiseks valmis. Kiireimate keeduaegade saavutamiseks valige soovitud kuumustase ja vajutage seejärel võimendusfunktsiooni käivitamiseks nuppu P.

Keedualade väljalülitamine:

Keeduala valimise nuppu vajutades valige element, mida soovite välja lülitada. Liugnuppe kasutades valige temperatuuriks „0“. (Samuti viib temperatuuri nulli parema ja vasaku liugnupu üheaegne kasutamine.)

Kui keeduala on kuum, kuvatakse „0“ asemel „H“.

Kõikide keedualade väljalülitamine:

Kõikide keedualade korraga väljalülitamiseks vajutage nuppu SISSE/VÄLJA.

Ooterežiimis kuvatakse kõikide kuumade keedualade puhul sümbol „H“.

Jääkkuumuse näidik:

Jääkkuumuse näidik näitab, et keeduala ümbruses on klaaskeraamika puudutamiseks ohtlik temperatuur.

Pärast keeduala väljalülitamist kuvatakse vastavale näidikule „H“ kuni vastava keeduala temperatuur langeb alla kriitilise taseme.

Ohutusväljalülitamise funktsioon:

Iga keeduala lülitatakse pärast määratud maksimaalset töötamisaega välja, kui selle kuumusseadistust ei ole vahepeal muudetud. Kui keeduala

juures tehakse mingi muudatus, algab töötamise ajalise piiri pöördlugemine uuesti. Töötamise piirang sõltub valitud kuumustasemest.

Oodake, kuni kõigilt keedualadelt kustub sümbol „F“. Lülitage pliit nuppu puudutades sisse ja jätkake kasutamist.

Kuumussea-distus	Kaitslüliti raken-dub pärast
1 - 2 6 tundi
3 - 4 5 tundi
5 4 tundi
6 - 9 1,5 tundi

Lapselukk:

Lapselukku saab aktiveerida pärast juhtseadme sisselülitamist. Lapseluku aktiveerimiseks vajutage korraga vasakut ja paremat liugnuppu ning liigutage seejärel uuesti paremat liugnuppu. Kõikide keedualade näidikutele ilmub „L“ (lukus) ja juhtseadet ei ole enam võimalik kasutada. (Kui keeduala on kuum, kuvatakse vaheldumisi sümbolid „L“ ja „H“.)

Pliit jääb lukustatud olekusse kuni lukust vabastamiseni, seda isegi kui juhtseade lülitatakse vahepeal sisse ja välja.

Lapseluku väljalülitamiseks lülitage esmalt pliit sisse. Vajutage korraga vasakut ja paremat liugnuppu ning liigutage seejärel uuesti vasakut liugnuppu. Näidikult kustub „L“ ja pliit lülitub välja.

Lapselukk

Lapseluku eesmärk on blokeerida juhtnupud ja lülitada seade ohutu töötamise režiimi. Puutetundlikud juhtimistoimingud, näiteks temperatuuri suurendamine, ei ole enam võimalikud. Seadet on võimalik ainult välja lülitada.

Lukustusfunktsioon lülitub sisse, kui Lapseluku nuppu 📁 vajutatakse vähemalt 2 sekundit. Toimingu aset leidmist kinnitab sumisti signaal. Kui nuppu on edukalt 2 sekundit all hoitud, hakkab lapseluku näidik vilkuma ja pliit on lukustatud.

Taimerifunktsioon:

Taimerifunktsioon eksisteerib kahes versioonis:

Köögitaimer (1 - 99 min):

Köögitaimerit võib kasutada, kui keedualad on välja lülitatud. Taimeri näidikule kuvatakse „00“ ja punkt vilgub.

Kasutage aja suurendamiseks/vähendamiseks taimeri liugnuppe. Seadistada on võimalik vahemikus 0 kuni 99 minutit. Kui 10 sekundi vältel ei tehta ühtegi toimingut, on köögitaimer seadistatud ja vilkuv punkt kustub. Kui taimer on seadistatud, hakkab aeg maha lugema.

Kui seadistatud aeg on läbi, kostub helisignaal ja taimeridisplei hakkab vilkuma. Helisignaal lakkab automaatselt pärast 30 sekundit ja/või mõne nupu vajutamist.

Köögitaimerit saab taimeri liugnuppudega igal ajal muuta või välja lülitada. Köögitaimeri lülitab välja ka pliidi väljalülitamine.

Keeduala taimer (1 kuni 99 min):

Ajal kui pliit on sisse lülitatud, saab igale keedualale programmeerida sõltumatu taimeri.

Valige keeduala, valige temperatuuriseade ja vajutage lõpuks taimeri seadistamise nuppu. Taimerit saab programmeerida keeduala välja lülitama. Taimeri ümber asuvad neli LEDi. Need näitavad, millise keeduala taimer on aktiveeritud.

10 sekundit pärast viimast toimingut asendub taimerinäit selle taimeri näiduga, mis järjekorras järgmisena nulli jõuab (juhul, kui on programmeeritud rohkem kui 1 keeduala).

Kui taimer on nulli jõudnud, kostub helisignaal, taimerinäidikule kuvatakse „00“ ja vastava keeduala taimeri LED hakkab vilkuma. Programmeeritud keeduala lülitatakse välja ja juhul, kui keeduala on kuum, kuvatakse näidikule sümbol „H“.

Helisignaal ja vilkuv taimeri LED lakkavad automaatselt 30 sekundi möödudes ja/või mõne nupu vajutamisel.

Sumisti:

Pliidi kasutamise ajal antakse sumistiga märku järgmistest tegevustest: tavalisest nupukasutusest antakse märku lühikese helisignaaliga;

nuppu pikemalt all hoidmisest (10 sekundit) antakse märku pikema, vahelduva helisignaaliga.

Võimendusfunktsioon:

Võimendusfunktsiooni aktiveerimiseks tuleb valida keeduala, seada „soovitud kuumustase“ ja vajutada nuppu P (Võimendus).

Võimendusfunktsiooni saab sisse lülitada, kui induktsioonmoodul on nõus keedualale sellist seadistust kohaldama. Töötava Võimendusfunktsiooni puhul kuvatakse vastavale displeile täht „P“.

Võimendi aktiveerimine võib ületada maksimaalset võimsust ja see käivitab integreeritud võimsusjuhtimise.

Vajalikku võimsuse vähendust näidatakse vastava keeduala näidiku vilkumisega. Vilkumine kestab 3 sekundit ja võimaldab enne võimsuse vähendamist täiendavaid kohandusi teha.

Spetsiaalne toiduvalmistusfunktsioon

Puudutage järjest keeduala valimise nuppu, et valida keetmine, praadimine, soojana hoidmine ja šokolaadi sulatamine. Keetmine ja praadimine ei saa toimuda samaaegselt, kuid olles kuulnud pliidilt helisignaali, saab keetmist ja praadimist samaaegselt aktiveerida.

Keemisfunktsioon**

See funktsioon võimaldab vett keeta ja hoida seda keemispunkti lähedal.

Keemisfunktsiooni aktiveerimiseks vajutage kaks korda keeduala valimise nuppu. Kui keemisfunktsioon on aktiivne, kuvatakse vastavalt näidikule sümbol „b“. Vee keemaminemise järel kostub pliidilt helisignaal. Signaal näitab, et keema ajamine on läbi ja alanud on keemisele lähedasel temperatuuril hoidmine.

Praadimisfunktsioon

See funktsioon tagab praadimiseks vajaliku õli temperatuuri ligikaudu 160 °C. Praadimisfunktsiooni

aktiveerimiseks puudutage kolm korda keeduala valimise nuppu. Kui praadimisfunktsioon on aktiivne, kuvatakse vastavale näidikule sümbol „F“. Mõne aja pärast kostub pliidilt helisignaal. See signaal annab märku, et õli on praadimiseks valmis.

Soojana hoidmise funktsioon**

Selle funktsiooni puhul tagatakse toidu automaatne hoidmine umbes 50 °C temperatuuril. Soojana hoidmise funktsiooni aktiveerimiseks vajutage neli korda keeduala valimise nuppu. Soojana hoidmise funktsiooni puhul näitab vastava keeduala näidik „u“.

Šokolaadi sulatamise funktsioon

See funktsioon võimaldab automaatselt šokolaadi või sarnaseid asju sulatada, hoides umbes 40 °C temperatuuri. Šokolaadi sulatamise funktsiooni aktiveerimiseks vajutage viis korda keeduala valimise nuppu. Kui šokolaadi sulatamise funktsioon on aktiivne, kuvatakse vastavalt näidikule sümbol „c“.

Eesmise parempoolse keeduala näidik näitab šokolaadi sulatamise funktsiooni.

**Toodud jõudlus- ja ajaväärtused võivad erineda olenevalt toidu kogusest

Aktiveeritud nutikas paus vähendab kõikide sisselülitatud keedualade võimsust.

Kui olete nutika pausi välja lülitanud, naasevad kõik keedualad automaatselt varasemale tasemele.

Kui nutikas paus ei ole välja lülitatud, lülitub pliit 30 minuti möödudes välja.

Nutika pausi aktiveerimiseks vajutage

( Ⅱ ). Aktiveeritud keeduala(de) võimsus väheneb 1. tasemele ja kõikidele näidikutele ilmub „Il“.

Nutika pausi väljalülitamiseks vajutage uuesti ( Ⅱ ). „Il“ kustub ja keedualad töötavad nüüd eelneval võimsustasemel.

NÕUANDED

Toidunõud

• Kasutage paksu ja sileda põhjaga toidunõusid, mille põhja läbimõõt on sama, mis keedualal. See aitab valmistamisaegu lühendada.
• Parimaid tulemusi annavad teile terasest, emaileeritud terasest, malmist ja roostevabast terasest (kui on tootja poolt vastavalt märgistatud) toidunõud.
• Emaileeritud terasest, alumiiniumist või vasest põhjadega toidunõud võivad jätta pliidile metalse jälje. Selliseid jälgi on raske eemaldada. Puhastage pliiti pärast iga kasutamist.
• Toidunõu on induktsioonpliidil kasutamiseks sobiv, kui magnet jääb toidunõu põhja külge kinni. · Toidunõud tuleb asetada keeduala keskele. Valesti paigutamise korral kuvatakse vastav sümbol.
• Teatud pannide kasutamisel võib pannist kosta erinevaid helisid, mida põhjustab panni ehitus. Tegemist ei ole defektiga ja see ei mõjuta panni tööd ega pliidi ohutust.

ÕIGE

VALE

ÕIGE VALE

- Induktsioonkeedualad kohanduvad kuni teatud piirini automaatselt toidunõu põhja suurusega. Keeduala suurusest sõltuvalt peab toidunõu põhja magnetilise osa läbimõõt olema vähemalt .

Toidunõu tuleb asetada keedualale enne viimase sisselülitamist. Kui keeduala on sisse lülitatud enne toidunõu keedualale asetamist, siis keeduala ei hakka tööle ja juhtimisnäidikule kuvatakse.

• Kasutage valmistamisaja lühendamiseks kaant.
• Kui vedelik on keema läinud, vähendage temperatuuriseadistust.
• Valmistamisaegade lühendamiseks vähendage kasutatava vedeliku või rasva kogust.
• Valige valmistatavale toidule sobiv temperatuuriseadistus.

Kasutusnäited

Tabelis toodud andmed on ainult indikatiivsed.

Seaded	Kasutamine
0	Keeduala on välja lülitatud
1- 3	Örn soojendamine
4 - 5	Örn kuumutamine
6 - 7	Taaskuumutamine ja kiire kuumutamine
8	Keetmine, pruunistamine, praadimine
9	Maksimaalne kuumus
P	Võimendusfunktsioon

Nõuanded puhastamiseks

• Ärge kasutage pliidipinna puhastamiseks abrasiivseid patju, söövitavaid aineid, puhastuspihusteid ega teravaid esemeid. · Körbenud toidu eemaldamiseks leotage seda niiske lapi ja pesuvahendiga.
• Toidujääkide eemaldamiseks võite kasutada kraabitsat. Kleepuvad toiduained tuleb puhastada kohe kui nad on maha läinud, enne kui klaas on jahtunud.
• Olge ettevaatlik, et mitte kriimustada kaabitsa kasutamisel klaasi servas asuvat silikoontihendit.
• Kaabitsal on tera, mistõttu tuleb seda hoida laste eest kaitstuna.
• Kasutage spetsiaalset keraamiliste pliitide puhastusvahendit, kui pliit on veel puudutamisel soe. Loputage ja kuivatage puhta lapi või paberrätikuga.

SEADME PAIGALDAMINE

HOIATUS:

Selle pliidi vooluühendused peab teostama kvalifitseeritud elektrik vastavalt käesolevas juhendis toodud juhistele ja kooskõlas kehtivate õigusaktidega. Vale ühendamise või paigaldamise tulemusena tekkinud kahjustused ei kuulu garantii alla. See seade peab olema maandatud.

Paigaldamise ohutus

Kõik pliidi kohal asuvad esemed peavad asuma pliidipinnast

vähemalt 65 cm kõrgusel.

• Õhupuhastid peavad olema paigaldatud vastavalt tootja juhistele.
• Pliidi tagaosaga kontaktis olev sein peab olema valmistatud tulekindlast materjalist. · Toitekaabel ei tohi olla pikem kui 2 meetrit.

Pliidi paigutamine tööpinda

• Pliiti võib paigutada igasse tööpinda, tingimusel, et see suudab taluda vähemalt 90 °C temperatuuri.
• Valmistage järgneval pildil ja leheküljel toodud mõõtmetega ava.
• Induktsioonpliite saab integreerida 20-40 mm paksusega tööpindadesse.

Kandke kaasasolevat ühepoolset iseliimuvat teipi ümber küpsetuspinna alumise klaasiserva piki klaaskeraamilise paneeli serva. Ärge venitage teipi.

- Kruvige 4 tööpinna paigaldusklambrit toote külgseintele.

Elektriühenduste tegemine

Enne elektriühenduste tegemist kontrollige alljärgnevat.

Võrgupinge on sama, mis pliidi taga-küljel asuval andmeplaadil toodu.

Vooluahel suudab toita seadme koormust (vt andmeplaati).

Vooluvarustusel peab olema maandusega, mis vastab kehtivatele eeskirja-dele ja on heas töökorras.

Kaitsmega lüliti on pärast pliidi paigaldamist kergesti kättesaadav.

Kui pliidil puudub eraldi vooluring ja kaitsmega lüliti, peab kvalifitseeritud elektrik need enne pliidi ühendamist paigaldama.

Heakskiidetud sobiv kaabel tuleb ühendada voolukilbist (peamine kaitsmekarp) ja olema kaitstud eraldi 50 A kaitsmega. Elektriühenduse peab tegema kvalifitseeritud elektrik, järgides kohalikke eeskirju ja võttes arvesse toitevoolu pinge, sagedust ja faaside arvu. Kaabel peab olema piisava pikkusega, et ulatuda ühenduskarbist pliidini, ja see tuleb paigaldada nii, et see ei puutuks kokku kuumade pindadega. Toitekaabel peab olema kaitstud mehaaniliste kahjustuste eest ja paigaldatud vastavalt kehtivatele ohutusnõuetele.

Toitekaabel peab asuma otsestest kuumusallikatest eemal.

Induktsioonpliidi puhul peab kaabel olema H05VV-F 3x2,5 mm² 60227 IEC 53, ja see peab olema ühendatud vastavalt toitevoolu pingele ja sagedusele.

TÖRKEKOODID

Törgete esinemisel kuvatakse keedualade näidikutele törkekoodid.

E1. Jahutusventilaator on välja lülitatud. Võtke ühendust volitatud teenindusesindajaga. E3. Toitevoolu pinge on nimiväärtustest erinev. Lülitage pliit välja, puudutades 📋. Oodake kuni kõikidelt keedualadelt kustub „H“ ja lülitage seejärel pliit sisse, vajutades 📋 ja jätkake kasutamist. Sama rikke uuesti kuvamisel võtke ühendust volitatud teenindusesindajaga. E4. Toitevoolu sagedus on nimiväärtustest erinev. Lülitage pliit välja, puudutades 📋. Oodake kuni kõikidelt keedualadelt kustub „H“ ja lülitage seejärel pliit sisse, vajutades 📋 ja jätkake kasutamist. Kui sama tõrge ilmneb uuesti, lülitage pliit vooluvõrgust välja ja uuesti sisse, vajutades 📋 ja jätkake kasutamist. Sama tõrke kordumisel võtke ühendust ametliku teenindusesindajaga. E5. Pliidi sisetemperatuur on liiga kõrge. Lülitage pliit välja, vajutades ja laske keedualadel jahtuda. E6. Juhtpaneeli ja keeduala vaheline kommunikatsiooniviga. Võtke ühendust volitatud teenindusesindajaga. E7. Mähise temperatuuriandur on välja lülitatud. Võtke ühendust volitatud teenindusesindajaga. E8. Jahuti temperatuuriandur on välja lülitatud. Võtke ühendust volitatud teenindusesindajaga. E9. Kalibreerimisviga. Võtke ühendust volitatud teenindusesindajaga.

SISU:

Ohutusjuhised

Seadme kirjeldus
