Küpsetuspind ja keedualade juhtpaneel

Seadme kasutamine

Seadme sisse- ja väljalülitamine

Keedualade sisse- ja väljalülitamine

Nutikas paus

Jääkkuumuse näidik

Ohutusväljalülitamise funktsioon

Lapselukk

Taimerifunktsioon

Sumisti

Võimendusfunktsioon

Nõuanded

Seadme paigaldamine

Paigaldamise ohutus

Pliidi paigutamine tööpinda

Elektriühenduste tegemine

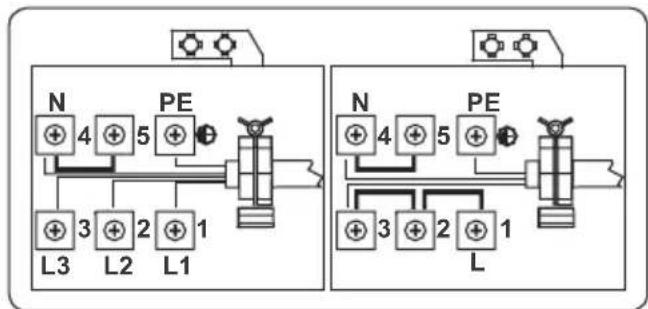

Elektriskeem

OHUTUSHOIATUSED

LUGEGE JUHEND ENNE OMA SE-ADME KASUTAMIST HOOLIKALT JA TÄIELIKULT LÄBI NING HOIDKE KINDLAS KOHAS HILISEMAKS UUESTI LÄBIVAATAMISEKS ALLES.

SEE JUHEND KÄSITLEB MITUT ERI- NEVAT MUDELIT. TEIE SEADMEL EI PRUUGI OLLA KÖIKI JUHEN- DIS KIRJELDATUD FUNKTSIOONE. PÖÖRAKE JUHENDIT LUGEDES TÄHELEPANU JOONISTE KÖRVAL ASUVATELE VÄLJENDITELE.

Üldised ohutushoiatused

- Seda seadet võivad kasutada lapsed alates 8. eluaastast ja piiratud füüsiliste, sensoorsete või vaimsete võimetega või koge-muste ja teadmisteta isikud, kui neid on juhendatud seadme ohutu kasutamise osas ja nad mõistavad kasutamisega seo-tud ohte. Lastel ei ole lubatud seadmega mängida. Lapsed ei tohi ilma järelvalveta seadet hooldada.

• HOIATUS.Seadejaselle juurdepääsetavad

osad võivad kasuta- mise käigus kuumaks muutuda. Ärge puutu- ge vastu kuumutuse- lemente. Järelvalveta kuni 8-aastased lap- sed tuleb seadmest eemal hoida.

• HOIATUS. Rasva või õliga toiduvalmistamisel pliidi järelvalveta jätmine võib lõppeta süttimisega. ÄRGE proovige leeke veega kustutada. Selle ase-mel lülitage seade välja ja katke leegid kaane või tulekindla vaibaga.

• HOIATUS. Süttimisoht: ärge hoidke esemeid küpsetuspindadel.

• HOIATUS. Kui pind on mõranenud, lülitage seade võimaike elektri- löögi vältimiseks välja.

- Induktsioonpliitide pu-hul ei tasu pliidipinna-le asetada metallist esemeid, nagu nuge, kahvleid, lusikaid ja

kaasi, kuna need võivad muutuda kuu-maks.

- Induktsioonpliitide puhul tuleb keeduala selle juhtnupust välja lülitada ja mitte toetuda ainult pannidetektori töötamisele.

- Kui pliidil on kaas, tu- leb maha läinud toit kaanelt enne selle avamist eemaldada. Enne kaane sulgemist tuleb pliidipinnal lasta jahtuda.

- Seade ei ole möeldud välistaimeri või eraldi kaugjuhtimissüsteemi poolt juhtimiseks.

- Ärge kasutage ahju ukseklaasi ja teiste pindade puhastami-seks abrasiivseid pu-hastusvahendeid ega teravaid metallkra-abitsaid, kuna need võivad pinda kriimus-tada, mis tuua kaasa klaasi purunemise või

pinna kahjustumise.

- Ärge kasutage sead- me puhastamiseks auruga puhastajaid.

- Teie toode on valmistatud kooskõlas kõikide kehtivate koha-like ja rahvusvaheliste standardite ja regulatsioonidega.

- Hooldust ja remonti võivad teostada ainult volitatud hooldustehnikud. Mittevolitatud tehnikute teostatud paigaldus- ja remonditööd võivad teid ohtu seada. Seadme tehniliste andmete ükskõik milline muutmine on ohtlik.

- Veenduge enne paigaldamist, et kohalikud kommunikatsiooniühendused (gaasi tüüp, gaasi rõhk või pinge ja sagedus) ja seadme andmed on omavahel kooskõlas. Seadme andmed on toodud vastaval andmeplaadil.

- ETTEVAATUST! Seade on mõeldud toidu valmistamiseks, on mõeldud ainult koduses majapida-mises kasutamiseks ning seda ei tohi kasutada muudel eesmärkidel või rakendustes, näiteks mitteko-dumajapidamislikuks kasutami-seks või siis ärilistel eesmärkidel või toa kütmiseks.

- Teie ohutuse huvides rakendage köiki vöimalikke turvameetmeid. Kuna klaas vöib puruneda, olge puhastamisel ettevaatlik, et vältida selle kriimustamist. Vältige tarvikutega vastu klaasi löömist.

- Veenduge, et toitejuhe ei jääks paigaldamise ajal kusagile vahele

kinni. Kui toitejuhe on kahjustatud, peab selle võimalike ohtude vältimiseks välja vahetama tootja, tema teenindusesindaja või mõni teine sama kvalifikatsiooniga isik.

Paigaldamisega seotud hoiatused

• Ärge kasutage seadet enne kui see on täielikult paigaldatud.
• Seadme peab paigaldama ja kasutusse andma volitatud tehnik. Tootja ei vastuta kahjustuste eest, mis võivad olla põhjustatud valest paigalduskohast ja volitamata isikute poolt teostatud paigaldamiisest.
• Seadet lahti pakkides veenduge, et see ei ole transportimise käigus kannatada saanud. Defektide tuvastamisel ärge seadet kasutage ja võtke kohe ühendust kvalifitseeritud teenindusesindajaga. Kuna kasutatavad pakkematerjalid (kile, klambrid, vahtplast jms) võivad lastele ohtlikud olla, tuleb need kokku koguda ja kohe eemaldada.
• Kaitske seadet ilmastiku eest. Ärge laske seadmel kokku puutuda päikese, vihma, lume jms-ga.
• Seadet ümbritsevad mater-jalid (kapp) peavad talluma vähemalt 100 °C temperatuuri. Pliidi põhja temperatuur tõuseb töötamise käigus. Seetõttu tuleb toote alla asetada plaat.
• Kasutamise ajal
• Ärge asetage töötava seadme lähedale süttivaid ega kergsüttivaid materjale.
• Ärge jätke pliiti järelvalveta, kui val-

mistate rasva või öliga toitu. Need võivad väga kõrge kuumuse korral süttida. Ärge valage põlevale õlile vett. Katke pann sellisel puhul leekide summutamiseks tekiga ja lülitage pliit välja.

• Asetage toidunõud alati keeduala keskele ja keerake käepidemed nurga alla, kus need ei jää kogemata ette..
• Kui te seadet pikka aega ei kasuta, eraldage see vooluvõrgust. Hoidke pealüliti välja lülitatud. Samuti sulgege gaas, kui te seadet ei kasuta.
• Veenduge, et seadme juhtnupud on alati 0-asendis (stopp), kui se-adet ei kasutata.

Puhastamise ja hooldamise ajal

• Enne puhastamist ja hooldamist tuleb seade alati välja lülitada. Selleks võite kas toitejuhtme sei-nakontaktist välja tömmata või pe-akaitse välja lülitada.
• Ärge eemaldage juhtnuppe juhtpaneeli puhastamiseks.
  • TEIE SEADME TÕHUSUSE JA OHUTUSE SÄILITAMISEKS SOOVITAME TEIL KASUTADA ALATI ORIGINAALVARUOSI JA HELISTADA PROBLEEMIDE KORRAL AINULT VOLITATUD TEENINDUSKESKUSESSE.

PLIIDI KIRJELDUS

Hea klient

Lugege kesolev juhend enne pliidi kasutamist lbi ja hoidke hilisemaks uuesti läbivaatamiseks kindlas kohas alles.

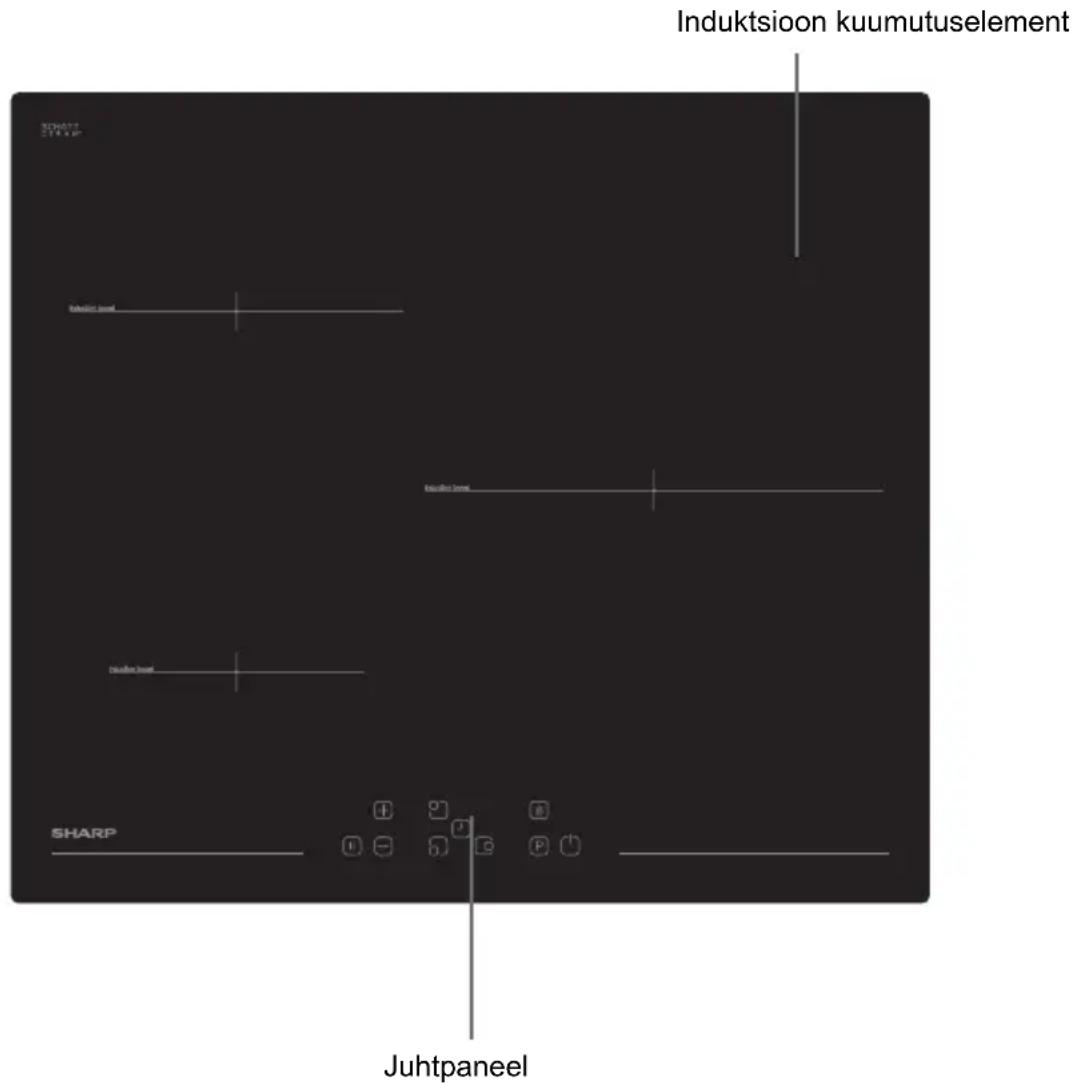

3 keedualaga pliidipind

Induktsioon kuumutuselement SHARP Juhtpaneel

Märkus. Konfiguratsioonist tulenevalt võib teie pliidi välislahendus olla joonisel näidatust erinev.

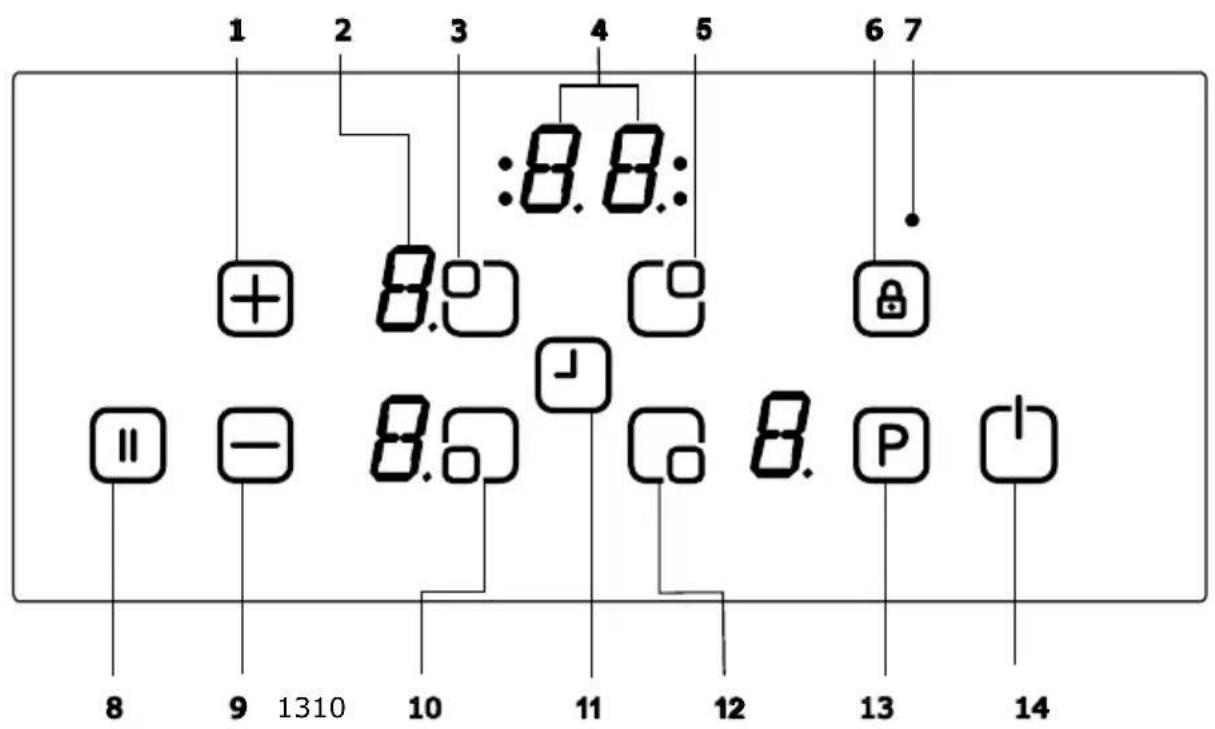

3 keedualaga pliidi juhtpaneel:

1 2 3 4 5 6 7 :8.8: + 8.0 II - 8.0 8 9 1310 10 11 12 13 14

1- Keeduala kuumuse suurendamine / taimer
2- Keeduala näidik
3- Ülemise vasakpoolse keeduala valik
4- Taimeri näidik
5- Ülemise parempoolse keeduala valik
6- Nupulukk
7- Nupuluku näidik

8- Nutikas paus
9- Keeduala kuumuse vähendamine / taimer
10- Alumise vasakpoolse keeduala valik
11- Taimer
12- Alumise parempoolse keeduala valik
13- Võimendus
14- Sisse/välja

SEADME KASUTAMINE

Kasutage induktsioonkeedualadel neile sobivaid toidunõusid.

Pärast vooluvõrku ühendamist süttivad hetkeks kõik näidikud. Kui see hetk on möödunud, lülitub pliit ooterežiimi ja on valmis kasutamiseks.

Pliiti juhitakse elektrooniliste puutesensoritega. Iga sensori käivitamisega kaasneb helisignaal (sumisti).

Seadme sisselülitamine:

Pliidi sisselülitamiseks puudutage SISSE/VÄLJA nuppu 📋 Köikide keedualade näidikud näitavad „0“ ja all paremal nurgas asuvad punktid vilguvad. (Kui 20 sekundi jooksul ei valita ühtegi keeduala, lülitub pliit automaatselt välja.)

Masina väljalülitamine:

Pliiti võib igal ajal välja lülitada, puudutades 📋. SISSE/VÄLJA nupul on väljalülitamise puhul alati eesõigus.

Keedualade sisselülitamine:

Puudutage soovitud keeduala valimise nuppu. Valitud keeduala näidikul jääb punkt ühtlaselt põlema ja teiste näidikute vilkuvad punktid kustuvad.

Valige temperatuuriseade, kasutades ka kuumuse suurendamise nuppu ☐ või kuumuse vähendamise nuppu ☐. Keeduala on nüüd valmis kasutamiseks. Kiireimate keeduaegade

saavutamiseks valige soovitud kuumustase ja puudutage seejärel võimendusfunktsiooni käivitamiseks nuppu P.

Keedualade väljalülitamine:

Valige keeduala, mida soovite välja lülitada, vajutades selleks vastavat kuumuse suurendamise nuppu ⊕.

Nuppu ⊖ kasutades, viige temperatuur väärtusele „0“. (Kui kasutada nuppe ⊕ ja ⊖ korraga, lülitub temperatuur samuti väärtusele „0“)

Kui keeduala on kuum, kuvatakse „0“ asemel „H“.

Kõikide keedualade väljalülitamine:

Kõikide keedualade korraga väljalülitamiseks puudutage nuppu 📋. Ooterežiimis kuvatakse kõikide kuumade keedualade puhul sümbol „H“.

Jääkkuumuse näidik:

Jääkkuumuse näidik näitab, et keeduala ümbruses on klaaskeraamikal puudutamiseks ohtlik temperatuur.

Pärast keeduala väljalülitamist kuvatakse vastavale näidikule „H“ kuni vastava keeduala temperatuur langeb alla kriitilise taseme.

Ohutusväljalülitamise funktsioon:

Iga keeduala lülitatakse pärast määratud maksimaalset töötamisaega välja, kui selle kuumusseadistust ei ole vahepeal muudetud. Iga keeduala juures tehtud muudatuse puhul algab töötamise piiraja pöördlugemine uuesti. Töötamise piiraeg söltub valitud kuumustasemest.

Oodake kuni köigilt keedualadelt kustub sümbol „F“, lülitage pliit nuppu puudutades välja ja jätkake kasutamist.

Kuumussea-distus	Kaitslüliti ra-kendub pärast
1 - 2 6 tundi
3 - 4 5 tundi
5 4 tundi
6 - 9 1,5 tundi

Lapselukk:

Pärast juhtseadme sisselülitamist saab lülitada sisse lapseluku. Lapseluku sisselülitamiseks vajutage korraga eesmist kuumuse suurendamise nuppu ☐ ja kuumuse vähendamise nuppu ☐ vajutage seejärel uuesti kuumuse suurendamise nuppu ☐ . Köikide keedualade näidikutele ilmub „L“ (lukus) ja juhtseadet ei ole enam võimalik kasutada. (Kui keeduala on kuum, kuvatakse vaheldumisi sümbolid „L“ ja „H“.)

Pliit jääb lukustatud olekusse kuni

lukust vabastamiseni, seda isegi kui juhtseade lülitatakse vahepeal sisse ja välja.

Lapseluku väljalülitamiseks lülitage esmalt pliit sisse. Vajutage korraga eesmist kuumuse suurendamise nuppu + ja kuumuse vähendamise nuppu ja vajutage seejärel uuesti kuumuse

vähendamise nuppu ☐ . Displeilt kustub „L“ ja pliit lülitub välja.

Lapselukk

Lapseluku eesmärk on blokeerida juhtnupud ja lülitada seade ohutu töötamise režiimi. Puutetundlikud juhtimised, näiteks temperatuuri suurendamine või vähendamine, ei ole enam võimalikud. Võimalik on ainult seadet välja lülitada.

Taimerifunktsioon eksisteerib kahes versioonis:

Köögitaimer (1 - 99 min):

Köögitaimerit võib kasutada, kui keedualad on välja lülitatud. Taimeri näidikule kuvatakse „00“ ja punkt vilgub.

Puudutage taimeri seadistamise nuppu ⊕, et aega suurendada

või nuppu ☐, et aega vähendada. Seadistada on võimalik vahemikus 0 kuni 99 minutit. Kui 10 sekundi vältel ei tehta ühtegi toimingut, on köögitaimer seadistatud ja vilkuv punkt kustub. Kui taimer on seadistatud, hakkab aeg maha lugema.

Kui seadistatud aeg on läbi, kostub helisignaal ja taimeridisplei hakkab vilkuma. Helisignaal lakkab automaatselt pärast 30 sekundit ja/või mõne nupu vajutamist.

Köögitaimerit saab igal ajal muuta või välja lülitada, vajutades selleks kas taimeri suurendamise nuppu 🚠 ja/ või vähendamise nuppu 🏠 . Ka pliidä väljalülitamine nuppu 🚡 vajutades lülitab köögitaimeri välja.

Keeduala taimer (1..99 min):

Ajal kui pliit on sisse lülitatud, saab igale keedualale programmeerida söltumatu taimeri.

Valige keeduala, valige temperatuuriseade ja vajutage lõpuks taimeri

seadistamise nuppu 📁. Taimerit saab programmeerida keeduala välja lülitama. Taimeri ümber asuvad neli LEDi. Need näitavad, millise keeduala taimer on aktiveeritud.

10 pärast viimast toimingut asendub taimerinäit selle taimeri näiduga, mis järgmisena nulli jõuab (juhul, kui on programmeeritud rohkem kui

1 keeduala).

Kui taimer on nulli jõudnud, kostub helisignaal, taimerinäidikule kuvatakse „00“ ja vastava keeduala taimeri LED hakkab vilkuma. Programmeeritud keeduala lülitatakse välja ja juhul, kui keeduala on kuum, kuvatakse näidikule sümbol „H“.

Helisignaal ja vilkuv taimeri LED lakkavad automaatselt pärast 30 sekundit ja/või mõne nupu vajutamist.

Sumisti:

Pliidi kasutamise ajal antakse sumistiga märku järgmistest tegevustest:

tavalisest nupukasutusest antakse märku lühikese helisignaaliga; nuppu pikemalt all hoidmisest (10 sekundit) antakse märku pikema, vahelduva helisignaaliga.

Võimendusfunktsioon:

Võimendusfunktsiooni aktiveerimiseks tuleb valida keeduala, seada soovitud kuumustase ja vajutada nuppu P (Võimendus).

Võimendusfunktsiooni saab aktiveerida, kui induktsioonmoodul nõustub keeduala seadega. Kui võimendusfunktsioon on aktiivne, on vastavale näidikule kuvatud sümbol „P“.

Võimendi aktiveerimine võib ületada maksimaalset võimsust ja käivitub integreeritud võimsusjuhtimine.

Vajalikku võimsuse vähendust näidatakse vastava keeduala näidiku vilkumisega. Vilkumine

kestab 3 sekundit ja võimaldab enne võimsuse vähendamist täiendavaid kohandusi teha.

Keemisfunktsioon\*\*

See funktsioon tagab keeva vee ja selle temperatuuri hoidmise keemispunkti lähedal. Keemisfunktsiooni aktiveerimiseks puudutage kaks korda keeduala valimise nuppu. Kui keemisfunktsioon on valitud, kuvatakse vastavalt näidikule sümbol „b“. Vee keemaminemise järel kostub pliidilt helisignaal , mis näitab, et vee keetmine on löpetatud ja jätkub keemistasemel hoidmine.

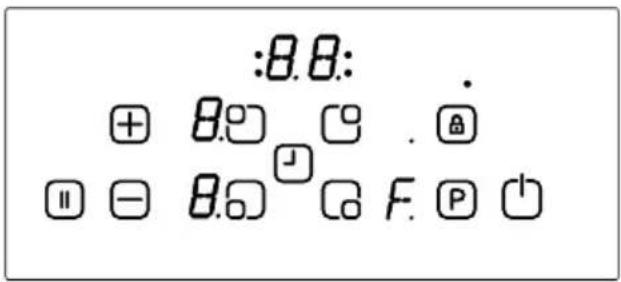

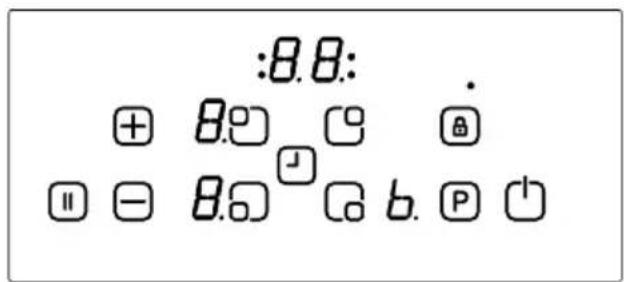

Tagumise parempoolse keeduala näidik tähistab keemisfunktsiooni

See funktsioon tagab praadimiseks öli temperatuuri, mis on ligikaudu 160 °C. Praadimisfunktsiooni aktiveerimiseks puudutage kolm korda keeduala valimise nuppu. Kui praadimisfunktsioon on valitud, kuvatakse vastavalt näidikule sümbol F“. Möne aja pärast kostub kuumalt pliidilt helisignaal. See signaal annab märku, et öli on praadimiseks valmis. Eesmise parempoolse keeduala näidik näitab praadimisfunktsiooni

:8.8: . + 8.0 □ □ . □ - 8.0 □ F. P □

Soojana hoidmise funktsioon\*\*

Selle funktsiooni korral hoitakse toitu automaatselt umbes 50 °C temperatuuril. Soojana hoidmise funktsiooni aktiveerimiseks puudutage neli korda keeduala valimise nuppu. Soojana hoidmise funktsiooni puhul näitab vastava keeduala näidik „u“.

:8.8: . + 8.0 □ □ □ □ - 8.0 □ □ u. P □

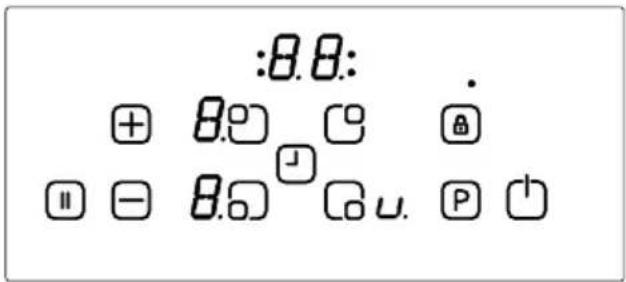

Tagumise parempoolse keeduala näidik näitab soojana hoidmise funktsiooni

Šokolaadi sulatamise funktsioon

Selle funktsiooni abil saab sulatada šokolaadi või sarnaseid toiduainei; temperatuuri hoitakse automaatselt umbes 40 °C juures.

Šokolaadi sulatamise funktsiooni aktiveerimiseks puudutage viis korda keeduala valimise nuppu. Kui šokolaadi sulatamise funktsioon on aktiveeritud, näitab vastava keeduala näidik „c“.

Eesmise parempoolse keeduala näidik näitab šokolaadi sulatamise funktsiooni

**Toodud jõudlus- ja ajaväärtused võivad olenevalt toidu kogusest ja panni omadustest erineda.

Nende funktsioonide puhul saab parimad valmistamistulemused 1,5 liitri vee ja 0,5 liitri öli puhul.

Nutikas paus

Aktiveeritud nutikas paus vähendab köikide sisse lülitatud keedualade võimsust.

Kui olete nutika pausi välja lülitatud, naasevad köik keedualad automaatselt varasemale tasemele.

Kui nutikas paus ei ole välja lülitatud, lülitub pliit 30 minuti möödudes välja.

Nutika pausi aktiveerimiseks puudutage ( ☐ ). Aktiveeritud keeduala(de) võimsus väheneb 1. tasemele ja kõikidele näidikutele ilmub „Il“.

Nutika pausi väljalülitamiseks puudutage uuesti ( ☐ ). „Il“ kustub ja keedualad töötavad nüüd eelneval võimsustasemel.

NÕUANDED

Toidunõud

· Kasutage paksu ja sileda põhjaga toidunõusid, mille põhja läbimõõt on sama, mis keedualal. See aitab valmistamisaegu lühendada.
- Parimaid tulemusi annavad teile terasest, emaileeritud terasest, malmist ja roostevabast terasest (kui on tootja poolt vastavalt märgistatud) toidunõud.
- Emaileeritud terasest, alumiiniumist või vasest põhjadega toidunõud võivad jätta pliidile metalse jälje. Kui neid ei eemaldata, on nende hilisem eemaldamine raskem. Puhastage pliiti pärast iga kasutamist.
· Toidunõu on induktsioonpliidil kasutamiseks sobiv, kui magnet jääb toidunõu põhja külge kinni.
· Toidunõud tuleb asetada keeduala keskele. Valesti paigutamise korral kuvatakse vastav sümbol.
- Teatu pannide kasutamisel võib pannist kosta erinevaid helisid, mida põhjustab panni ehitus. Tegemist ei ole defektiga ja see ei mõjuta panni tööd ega pliidi ohutust.

ÕIGE

VALE

VALE VAI

• Induktsioonkeedualad kohanduvad kuni teatud piirini automaatselt toidunõu põhja suurusega. Keeduala suurusest sõltuvalt peab toidunõu põhja magnetilise osa läbimõõt olema vähemalt .
• Asetage toidunõu keedualale enne viimase sisselülitamist. Kui see lülitatakse sisse enne toidunõu peale asetamist, ei hakka keeduala tööle ja juhtnäidikule kuvatakse .
  · Kasutage valmistamisaja lühendamiseks kaant.
• Kui vedelik on keema läinud, vähendage temperatuuriseadistust.
• Valmistamisaegade lühendamiseks vähendage kasutatava vedeliku või rasva kogust.
• Valige valmistatavale toidule sobiv temperatuuriseadistus.

Kasutusnäited

Tabelis toodud andmed on ainult indikatiivsed.

Seaded Kasutamine
0	Keeduala on välja lülitatud
1-3	Örn soojendamine
4-5	Örn kuumutamine
6-7	Taaskuumutamine ja kiire kuumutamine
8	Keetmine, pruunistamine, praadimine
9	Maksimaalne kuumus
P	Võimendusfunktsioon

Nõuanded puhastamiseks

• Ärge kasutage pliidipinna puhastamiseks abrasiivseid patju, söövitavaid aineid, puhastuspihusteid ega teravaid esemeid.
  · Körbenud toidu eemaldamiseks leotage seda niiske lapi ja pesuvahendiga.
• Toidujääkide eemaldamiseks võite kasutada kraabitsat. Kleepuvad toiduained tuleb puhastada kohe kui nad on maha läinud, enne kui klaas on jahtunud.
• Olge ettevaatlik, et mitte kriimustada kaabitsa kasutamisel klaasi servas asuvat silikoontihendit.
• Kaabitsal on tera, mistõttu tuleb seda laste eest kaitstuna hoida.
• Kasutage spetsiaalset keraamiliste pliitide puhastamist siis kui pliit on veel puudutamisel soe. Loputage ja kuivatage puhta lapi või paberkäterätiga.

SEADME PAIGALDAMINE

HOIATUS:

Selle pliidi vooluühendused peab teostama kvalifitseeritud elektrik, vastavalt käesolevas juhendis toodud juhistele ja kooskõlas kehtivate õigusaktidega. Vale ühendamise või paigaldamise tulemusena tekkivad kahjustused ei kuulu garantii alla. Seade peab olema maandatud.

Paigaldamise ohutus

- Igasugused pliidi kohal asetsevad

esemed peavad asuma pliidipinnast vähemalt 65 cm körgusel.

• Ôhupuhastid peavad olema paigaldatud vastavalt tootja juhistele.
  · Pliidi tagaosaga kontaktis olev sein peab olema valmistatud tulekindlasti materjalist.
  · Toitekaabel ei tohi olla pikem kui 2 meetrit.

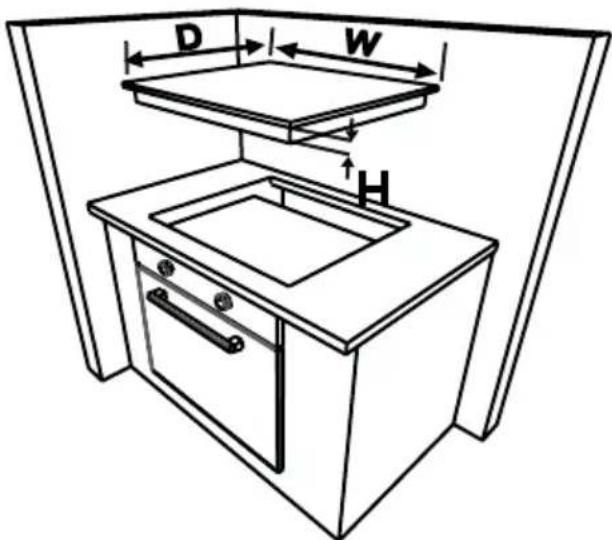

Pliidi paigutamine tööpinda

• Pliiti võib paigutada igasse tööpinda, tingimusel, et see suudab taluda vähemalt 90 °C temperatuuri.

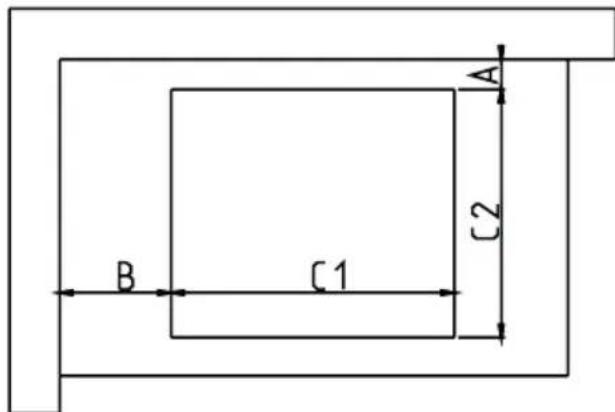

• Valmistage järgneval pildil ja leheküljel toodud mõõtmetega ava.
• Induktsioonpliite saab integreerida 20-40 mm paksusega tööpindadesse.

PRODUCT DIMENSION	W (mm)	D (mm)	H (mm)
	590	520	56

D W H

A C2 B C1

CUT OUT DIMENSION C1	(mm) C2 (mm)
	560 480

Kandke kaasasolevat ühepoolset iseliimuvat teipi ümber küpsetuspinna alumist klaasiserva piki klaaskeraamilise paneeli serva. Ärge teipi venitage.

- Kruvige 4 tööpinna paigaldusklambrit toote külgseintele.

Tööpinnale kinnitamise klamber

Elektriühenduste tegemine

Enne elektriühenduste tegemist kontrollige alljärgnevat.

Võrgupinge on sama, mis pliidi taga- küljel asuval andmeplaadil toodu.

Vooluahel suudab toita seadme koormust (vt andmeplaati).

Vooluvarustusel peab olema maandusega, mis vastab kehtivatele eeskirja-dele ja on heas töökorras.

Kaitsmega lüliti on pärast pliidi paigal-

damist kergesti kttesaadav.

Kui on pliidil puudub eraldi vooluring ja kaitsmega lüliti, peab kvalifitseeritud elektrik need enne pliidihühendamist paigaldama.

Heakskiidetud sobiv kaabel tuleb ühendada voolukilbist (peamine kaitsmekarp) ja olema kaitstud eraldi 50 A kaitsme vi automaatkaitsmega (MCB). Elektrik peab paigaldama kaitsmega varustatud kikide pooluste lüliti, mis lahutab nii pingestatud (voolu all) kui ka neutraalse juhi, ja mille kontaktidevahe on vhemalt 3 mm.

Kaitsmega lüliti tuleb paigaldada köögiseinale tööpinnast krgemale ja pliidi krvale, kuid mitte selle kohale, vastavalt IEE-eeskirjadele. Ühendage kaitsmega lüliti ühenduskarpi, mis tuleb paigaldada pliidi taha seinale umbes 61 cm krgusele prandast. Seejrel vib ühendada pliidi toitekaabli. Ühen- dage üks ots ühenduskarpi ja teine ots pliidi taga asuvasse pliidi toitekarpi. Eemaldage toitekarbi kaas ja paigalda- ge kaabel vastavalt ühendusskeemile.

Toitekaabel peab asuma otsestest kuu- musallikatest eemal.
Induktsioonpliidi puhul peab kaabel olema H05VV-F 3X4 mm² 60227 IEC 53

•. hendusskeemi leiate oma seadme alaküljelt.

TÖRKEKOODID

Trgete esinemisel kuvatakse keedualade nidikutele trkekoodid.

E1. Jahutusventilaator on vlja lülitatud. Vtke ühendust ametlike teenindusesindajatega.

E3. Toitepinge ületab nimivrtusi.

Lülitage pliit vlja, puudutades .odake kuni kikidelt keedualadelt kustub „H“ ja lülitage seejrel pliit sis-se, puudutades 📋 ja jätkake kasutamist. Kui sama tõrge ilmneb uuesti, võtke ühendust ametlike teenindusesindajatega.

E4. Toitevoolu sagedus on nimiväärtustest erinev. Lülitage pliit välja, puudutades 📋 . Oodake kuni köikidelt keedualadelt kustub „H“ ja lülitage seejärel pliit sisse, puudutades 📋 ja jätkake kasutamist. Kui sama tõrge ilmneb uuesti, lülitage pliit vooluvõrgust välja ja uuesti sisse, lülitage pliit sisse, puudutades 📋 ja jätkake kasutamist. Sama tõrke kordu-

misel võtke ühendust ametlike teenindusesindajatega.

E5. Pliidi sisetemperatuur on liiga kõrge. Lülitage pliit välja, puudutades

ja laske keedualadel jahtuda.

E6. Juhtpaneeli ja keeduala vaheline kommunikatsiooniviga. Võtke ühendust ametlike

teenindusesindajatega.

E7. Mähise temperatuuriandur on välja lülitatud. Võtke ühendust ametlike teenindusesindajatega.

E8. Jahuti temperatuuriandur on välja lülitatud. Vötke ühendust ametlike tee-nindusesindajatega.

E9. Kalibreerimisviga. Võtke ühendust ametlike teenindusesindajatega.

SISÄLTÖ:

Turvallisuusohjeet

Laitteen kuvaus.
