KÄYTTÖOHJE KH-6I31BS00-EU SHARP

FI-Yhteensopivuuslauseke

Tuotteemme ovat yhteensopivia EU:n tuotedirektiivien, päätösten ja säädösten kanssa, sekä niissä listattujen standardien kanssa.

HR-Izjava o sukladnosti

FI: Tämä symboli tuotteessa tai sen pak- kauksessa merkitsee, että tätä tuotetta ei saa hävittää kotitalousjätteen mukana. Laite on sen sijaan toimitettava elektronisille ja sähkölaitteille soveltuvaan keräyspisteeseen kierrätettäväksi. Varmistamalla tämän tuotteen asianmukaisen hävitystavan autat suojelemaan ympäristöä ja ihmisten terveyttä mahdollisilta haittavaikutuksilta joita saattaisi ilmetä tämän tuotteen asiattomasta hävittämisestä. Lisätietoja tämän tuotteen kierrättämisestä saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai myymälään, josta ostit tuotteen.

Keittopinta ja kuumentimien ohjauspaneeli

Laitteen käyttö

Laitteen käynnistäminen ja sammuttaminen

Keittovyöhykkeiden käynnistäminen ja sammuttaminen

Smart Pause

Jäännöslämpöilmaisin.

Turvasammutustoiminto

Lapsilukko

Ajastintoiminto

Summeri

Boost-toiminto

Erityiskypsennystoiminnot

Vinkkejä

Laitteen asennus

Asennusturvallisuus

Lieden asentaminen pöytälevvyn

Sähköliitännät

Sähköliitäntäkaavio

TURVALLISUUSVAROITUKSET

LUE NÄMÄ OHJEET HUOLELLISESTI JA TÄYDELLISESTI ENNEN LAITTEEN KÄYTTÖÄ, JA SÄILYTÄ OHJEET HELPOSTI SAATAVILLA, JOTTA NE OVAT KÄYTETTÄVISSÄ TARVITTAESSA.

TÄMÄ OHJEKIRJA ON TARKOITETTU USEAMMALLE KUIN YHDELLE MAL-LILLE. LAITTEESSASI EI EHKÄ OLE SAMOJA OMINAISUUKSIA KUIN OH-JEKIRJASSA ON KUVATTU. LUKIESSASI KÄYTTÖOHJEITA KIINNITÄ ERI-TYISTÄ HUOMIOTA KOHTIIN, JOISSA ON KUVIA.

Yleiset turvallisuusohjeet

- Tätä laitetta voivat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistil-liset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole tarpeeksi tietoa tai kokemusta, jos heidän toimiaan valvotaan, heille an-netaan ohjeita laitteen turvallisesta käytöstä ja jos he ymmärtävät laitteen käyttöön liitty-vät vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät

saa puhdistaa eivätkä huoltaa laitetta ilman valvontaa.

• VAROITUS: Laite ja sen käyttöosat kuume- nevat käytön aikana. Varo koskemasta kuu- mennusvastuksiin. Alle 8-vuotiaiden las- ten pitäisi pysyä kau- kana laitteesta, mikäli heitä ei valvota.

• VAROITUS: Ras- vaisella tai öljyisel- lä tasolla tapahtuva ruoanlaitto voi olla valvomattomana vaarallista ja johtaa tulipaloon. ÄLÄ KOSKAAN yritä sammuttaa liek- kejä vedellä, vaan kyt- ke laite pois päältä, ja peitä liekki esim. kan- nellataipalopeitteellä.

- VAROITUS: Tulipalo-vaara: älä säilytä mi-tään esineitä keitto-pinnoilla. - VAROITUS: Jos pin-ta on murtunut, kytke

laite pois päältä vält- tyäksesi sähköiskulta.

- Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei pidä jättää induktiolie- den päälle, koska ne voivat kuumentua.

- Sammuta induktiolie- den lämpövastus käy- tön jälkeen hallintapa- neelista, äläkä luota • keittoastia-anturiin.

- Kannen sisältävissä keittotasoissa kannelle valuneet nesteet on poistettava ennen kannen avaamista. Myös keittotason pinnan on annettava jäähtyä ennen kannen sulkemista.

- Laitetta ei ole tarkoi-tettu käytettäväksi ul-koisella ajastimella tai erillisellä kaukosääti-mellä.

- Älä käytä voimakkaasti hankaavia puhdistusaineita tai me-

tallisia kaapimia uunin lasiluukun tai muiden pintojen puhdistami- seen, sillä ne voivat naarmuttaa pintaa.

- Älä käytä höyrypuh-distinta laitteen puh-distamiseen.

Laite on valmistettu kaikkien so- vellettavissa olevien paikallisten ja kansainvälisten standardien ja säädösten mukaisesti.

- Vain valtuutetut huoltoteknikot saavat suorittaa huolto- ja korjaustöitä. Valtuuttamattomien teknikoiden suorittamat asennus- ja korjaustyöt saattavat asettaa sinut vaaraan. Laitteen muuttaminen tai muokkaaminen kaikilla tavoilla on vaarallista.

- Varmista ennen asentamista, että paikalliset jakeluolosuhteet (kaasu, kaasun paine tai sähköjännite ja taajuus) ovat yhteensopivat laitteen vaatimusten kanssa. Laitteen vaatimukset on kuvattu merkinnöissä.

HUOMIO: Tämä laite on suunniteltu ainoastaan ruoan valmistamiseen ja se on tarkoitettu kotitalouksien käyttöön sisätiloissa, eikä sitä tule käyttää mihinkään muihin tarkoituksiin tai sovelluksiin, kuten käyttöön kotitalouksien ulkopuo-lella, kaupallisessa ympäristössä tai huoneen lämmitykseen.

- Kaikki mahdolliset turvallisuustoimenpiteet on huomioitu turvalli-

suutesi varmistamiseksi. Koska lasi saattaa rikkoutua, ole huolellinen puhdistamisen aikana, jotta lasi ei naarmuunnu. Vältä lasiin kohdistuvia iskuja.

- Varmista, että virtajohto ei kiilaudu asennuksen aikana. Jos virtajohto vaurioituu, se on vaihdettava valmistajan tai sen huoltoedustajan tai vastaavan henkilön toimesta vaaran estämiseksi.

Asennukseen liittyvät varoitukset

• Älä käytä laitetta ennen kuin se on asennettu täydellisesti.
• Valtuutetun teknikon on asennettava laite ja asetettava se käyttöön. Valmistaja ei ole vastuussa virheellisen sijoittamisen tai valtuuttamattomien henkilöiden suorittaman asennuksen aiheuttamista vahingoista.
• Varmista, ettei laite ole vaurioitunut kuljetuksen aikana, kun purat laitteen pakkauksesta. Jos laite on vaurioitunut, älä käytä laitetta, vaan ota välittömästi yhteyttä valtuutettuun huoltoedustajaan. Koska pakkaamiseen käytetyt materiaalit (nailon, niitit, vaahtomuovi... jne) saattavat vaikuttaa haitallisesti lapsiin, ne on kerättävä ja poistettava välittömästi.
• Suojaa laite ympäröivän ilman vai-kutuksilta. Älä altista sitä auringolle, sateelle, lumelle jne.
• Laitteen ympäröivien materiaalien (kaappi) on kestettävä vähintään 100°C:n lämpötilaa. Tämän vuoksi laitteen alle on asennettava levy.

- Käytön aikana

- Älä aseta syttyviä tai palavia materiaaleja laitteeseen tai sen lähelle käytön aikana.

- Älä poistu keittotason läheltä, kun keität kiinteitä tai nestemäisiä öljyjä. Ne saattavat syttyä äärimmäisen kuumennuksen vaikutuksesta. Älä koskaan kaada vettä liekkeihin, jotka ovat aiheutuneet öljystä. Tukahduta tässä tilanteessa syntyneet liekit peittämällä paistinpannu tai kattila, ja kytke keittotaso pois päältä.

- Aseta kattilat aina keittoalueen keskelle ja käännä kahvat turvalliseen asentoon, jotta kattilaa ei ole mahdollista tönäistä vahingossa.

- Jos et käytä laitetta pitkään ai-kaan, irrota pistoke pistorasiasta. Pidä päävirtakytkin pois päältä. Lisäksi, kun et käytä laitetta, sulje tarvittaessa kaasulinja.

- Varmista, että laitteen ohjausnupit ovat aina 0-asennossa (pysäytys), kun sitä ei käytetä.

Puhdistamisen ja kunnos-sapidon aikana

- Kytke laite aina pois päältä ennen toimenpiteitä, kuten puhdistamista tai kunnossapitoa. Voit tehdä tämän virtapistokkeen irrottamisen jälkeen tai kytkemällä pääkytkimet pois päältä.

- Älä poista ohjausnuppeja, kun puhdistat ohjauspaneelia.

• JOTTA LAITE TOIMISI TURVALLISESTI JA TEHOK-KAASTI, SUOSITTELEMME AINA

KÄYTTÄMÄÄN ALKUPERÄISIÄ VARAOSIA JA OTTAMAAN TAR- VITTAESSA YHTEYTTÄ AINOS- TAAN VALTUUTETTUIHIN HUOL- TOEDUSTAJIIN.

KEITTOTASON KUVAUS

Hyvä asiakas,

Lue tämän käyttöoppaan ohjeet ennen lieden käyttöä, ja säilytä ohjeet myöhempää tarvetta varten.

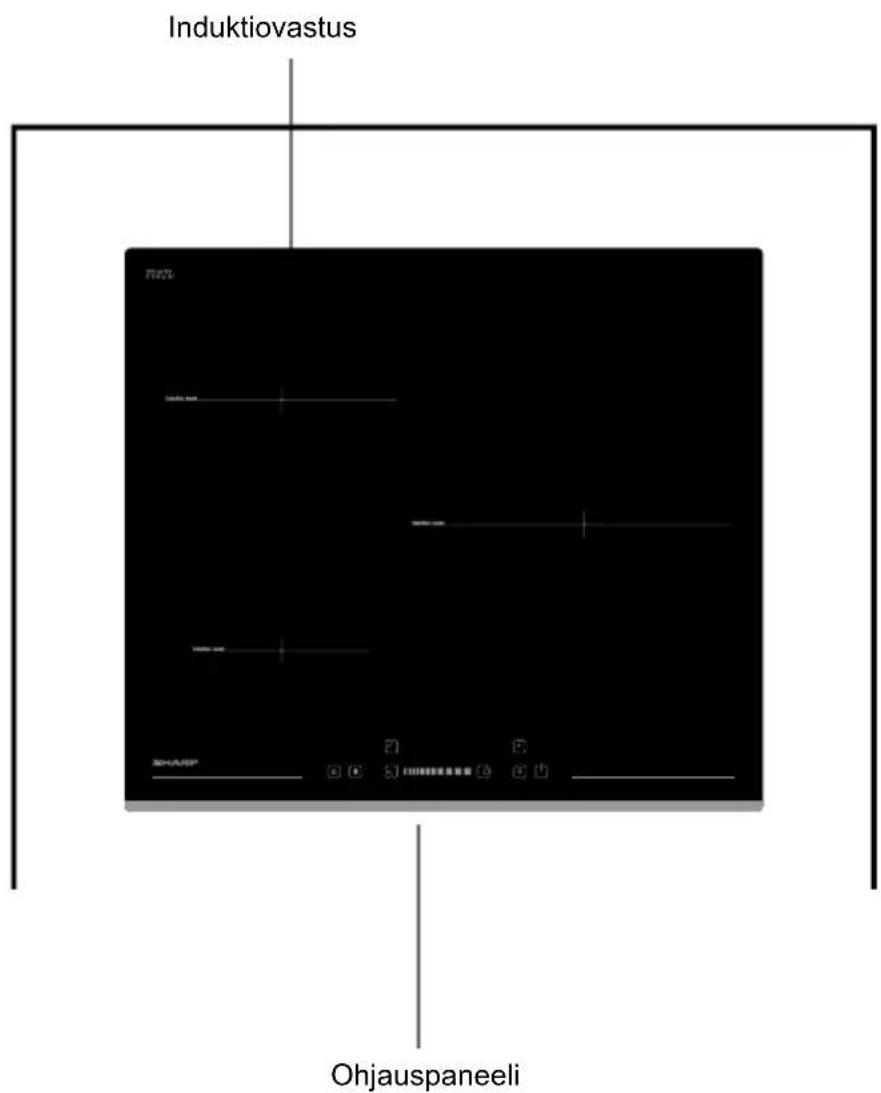

3 kuumentimen keittopinta:

Induktiovastus Ohjauspaneeli

Huomautus: Keittotasosi ulkoasu saattaa poiketa yllä kuvatusta sen määrityksistä johtuen.

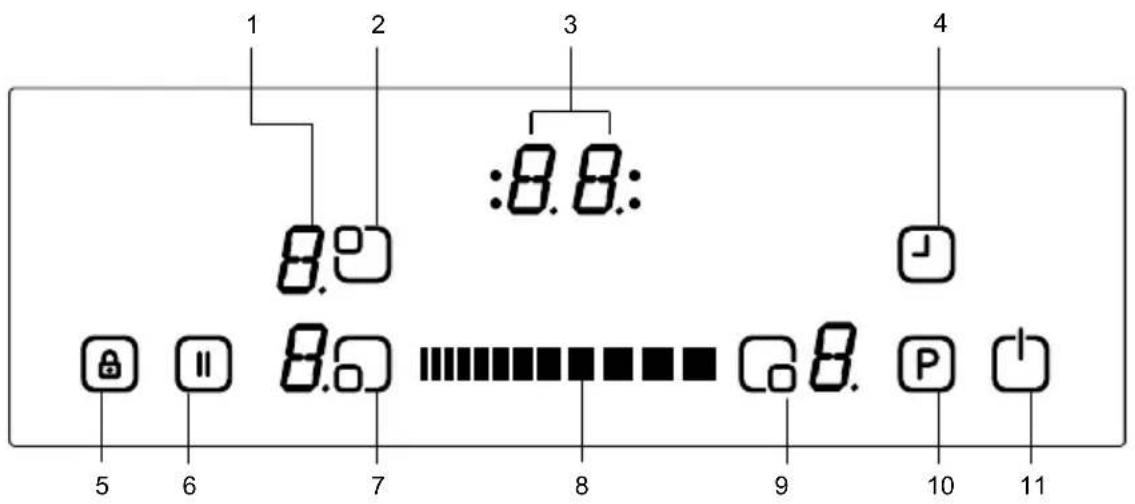

3 kuumentimen ohjauspaneeli:

1 2 3 4 8.8: 8.8: 5 6 7 8 9 10 11

1- Kuumentimen näyttö
2- Ylävasemman kuumentimen valinta
3- Ajastimen näyttö
4- Ajastin
5- Painikelukko
6- Älykäs tauko

7- Alavasemman kuumentimen valinta
8- Liukupainikkeet
9- Alaoikean kuumentimen valinta
10- Boost
11- On/Off

LAITTEEN KÄYTTÖ

Käytä induktioliedelle sopivia keittoastioita.

Kun virta on kytketty päälle, kaikki näytöt syttyvät hetkeksi. Kun aika on päät- tynyt, liesi siirtyy valmiustilaan, ja on valmis käytettäväksi.

Liettä käytetään elektronisilla painikkeilla, jotka toimivat koskettamalla. Jokaisen painikkeen aktivoituminen käynnistää äänimerkin (summeri).

Laitteen käynnistäminen:

Käynnistä liesi painamalla ON/OFF-painiketta 📋 Kaikissa kuumentimissa näkyy "0", ja pilkut niiden vierellä vilkkuvat. (Jos keittovyöhykettä ei valita 20 sekunnissa, liesi sammuu automaattisesti.)

Laitteen sammuttaminen

Sammuta liesi milloin vain painamalla

ON/OFF-painikkeella on aina etu-oikeus sammuttaa liesi.

Keittovyöhykkeiden käynnistäminen:

Paina sen kuumentimen valintapainiketta, jota haluat käyttää. Valitun kuumentimen näytössä näkyy pilkku, ja pilkut muiden kuumentimien näytöistä sammuvat.

Voit asettaa haluamasi lämmön valitsemaasi kuumentimeen koskettamalla liukupainikkeitall||||||||■■■Vastus on nyt valmis käytettäväksi. Nopeimmat keittoajat saa valitsemalla halutun kypsennystason ja painamalla "P" Boost-toiminnon aktivoimiseksi.

Keittovyöhykkeiden sammutta- minen:

Valitse vastus, jonka haluat sammuttaa painamalla sen lämpövalintapainiketta. Säädä lämpötila "0"-asentoon liukupainikkeella.

(Oikean ja vasemman liukupainikkeen yhtäaikainen käyttö säätää lämpötilaksi "0").

Jos keittovyöhyke on kuuma, "H" on näkyvillä "0":n sijaan.

Kaikkien keittovyöhykkeiden sammuttaminen:

Sammuta kaikki keittovyöhykkeet sa-malla kerralla painamalla 📋 -painiketta.

Valmiustilassa "H" näkyy kaikilla kuumilla keittovyöhykkeillä.

Jäännöslämpöilmaisin:

Jäännöslämpöilmaisin ilmaisee, että keraaminen lasi on vaarallisen kuuma keittovyöhykkeellä.

Keittovyöhykkeen sammuttamisen jälkeen samassa näytössä näkyy "H", kunnes kyseisen keittovyöhykkeen lämpötila on viilentynyt turvalliseksi.

Turvasammutustoiminto:

Kaikki kypsennysalueet sammutetaan määritellyn enimmäistoiminta-ajan jälkeen, jos lämpöasetusta ei ole tehty. Kaikki muutokset kyseisellä

keittovyöhykkeellä asettaa toiminnan alkuperäisen enimmäisajan takaisin toiminta-ajan rajoitteeksi. Toiminnan enimmäisaika riippuu valitusta lämpötilasta.

Odota, kunnes kaikilla vyöhykkeillä näkyvä F katoaa. Kytke keittotaso päälle koskettamalla 📋, ja jatka käyttämistä.

Lämpöasetus Turvasammutusaika:
1 - 2 6 tuntia
3 - 4 5 tuntia
5 4 tuntia
6 - 9 1,5 tuntia

Lapsilukko:

Lapsilukkotoiminto voidaan aktivoida lieden käynnistämisen jälkeen. Aktivoi lapsilukko painamalla samanaikaisesti oikean ja vasemmanpuoleista liukupainiketta ja sen jälkeen käyttämällä oikeanpuoleista liukupainiketta uudelleen. "L" tarkoittaa LUKITTU, ja se ilmestyy kaikkien kuumentimien näytöille, eikä tätä asetusta voida muuttaa. (Jos keittovyöhyke on kuuma, "H" ja "L" ovat näkyvillä vuorotellen.)

Liesi pysyy lukittuna, kunnes se ava- taan, vaikka ohjausyksikkö laitettaisiin päälle tai pois päältä.

Avaa lapsilukko laittamalla lieteen virrat päälle. Paina samanaikaisesti oikean ja vasemmanpuoleista liukupainiketta ja sen jälkeen käyttämällä vasemman-puolista liukupainiketta uudelleen. "L" katoaa näytöltä, ja liesi sammu.

Näppäimistölukko

Näppäimistölukon tarkoituksena on kytkeä laite turvalliseen tilaan käytön aikana. Kosketuksella tapahtuvien muutosten suorittaminen, kuten lämmön kasvatus, ei ole mahdollista. Vain laitteen sammuttaminen on mahdollista.

Lukitustoiminto on aktiivinen, jos näppäimistölukko-painiketta 📄 painetaan vähintään 2 sekuntia. Summeri vahvistaa tämän toiminnon. Kun painiketta on painettu onnistuneesti 2 sekuntia, näppäimistölukko-ilmaisin vilkkuu, ja kuumennin on lukittu.

Ajastintoiminto:

Ajastimessa on kaksi toimintoa:

Minuuttikello (1 - 99 minuuttia):

Minuuttikelloa voidaan käyttää, jos keit- tovyöhykkeet ovat pois päältä. Ajasti- messa näkyy "00" ja vilkkuva pilkku.

Käytä ajastimen liukupainikkeita lisätäksesi/vähentääksesi aikaa. Säätöväli on 0 – 99 minuuttia. Jos mitään ei tapahdu 10 sekuntiin, minuuttikellon ajastin nollaantuu, ja vilkkuva pilkku katoaa. Kun aika on asetettu, se alkaa laskea alaspäin asetuksen mukaisesti.

Kun aika on päättynyt, kuulet merkkiäänen, ja ajastimen näyttö vilkkuu. Äänimerkki sammuu automaattisesti 30 sekunnin kuluttua ja/tai minkä tahansa painikkeen koskettamisella.

Minuuttikelloa voidaan muuttaa tai se voidaan sammuttaa milloin vain käyttämällä ajastimen liukupainikkeita 📋 Lieden sammuttaminen sammuttaa myös minuuttikellon.

Keittovyöhykkeen ajastin (1 - 99 minuuttia):

Kun liesi käynnistetään, jokaiselle keittovyöhykkeelle voidaan asettaa erillinen ajastin.

Valitse keittovyöhyke, ja valitse sitten lämpötila-asetus, ja aktivoi viimeisenä ajastin.

painike 📁. Ajastin voidaan ohjelmoïda keittovyöhykkeen virransammut-tajaksi. Ajastimen ympärillä on neljä LEDiä. Ne osoittavat, minkä keittovyö-hykkeen ajastin on aktivoitu.

Ajastimen näyttö muuttuu 10 sekuntia viimeisen toiminnon jälkeen ajastimeksi, joka kuluu loppuun seuraavaksi (jos ohjelmoidaan useampi kuin 1 keitto-vyöhyke)

Kun ajastimen aika on päättynyt, kuuluu merkkiääni, ja ajastimessa näkyy "00" sekä kyseisen keittovyöhykkeen ajastimen LED vilkkuu. Ohjelmoitu keittovyöhyke sammuu, ja "H" syttyy, jos keittovyöhyke on kuuma.

Äänimerkki ja vilkkuva LED-ajastin sammuvat automaattisesti 30 sekunnin kuluttua ja/tai minkä tahansa painikkeen koskettamisella.

Summeri:

Kun liesi on toiminnassa, seuraavat toiminnot ilmaistaan summerilla:

Tavallinen painikkeen aktivoituminen lyhyellä äänimerkillä

Jatkuva painikkeiden toiminta pidemmällä ajalla (10 sekuntia) pidemmällä ja keskeytymättömällä äänimerkillä.

Boost-toiminto:

Keittoalue on valittava, lämpötila asetettava "haluttuun lämpöön", ja P (Boost) -painiketta on painettava uudelleen.

Boost-toiminto voidaan aktivoida, jos induktiomoduuli hyväksyy asetuksen kyseisellä keittovyöhykkeellä. Jos Boost-toiminto on aktiivinen "P" on näkyvillä vastaavalla näytöllä.

Boostin aktivoiminen voi ylittää enimmäistehon, ja integroitu virranhallinta aktivoituu.

Tarvittava tehon vähentäminen osoitetaan vastaavan kypsennysalueen näytön vilkkumisella. Vilkkuminen jatkuu 3 sekuntia, ja se sallii asetusten muuttamisen ennen tehon vähentämistä.

Erityiskypsennystoiminnot

Kosketa kuumentimen valintapainiketta jatkuvasti keittääksesi, paistaaksesi rasvassa, pitääksesi lämpimänä tai sulattaaksesi suklaata. Keittäminen ja rasvapaisto eivät toimi samanai-kaisesti, mutta kun olet kuullut yhden merkkiäänen liedestä, on mahdollista käynnistää keittäminen ja rasvapaisto samanaikaisesti.

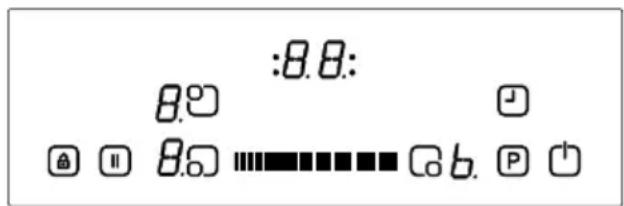

Keittotoiminto\*\*

Tällä toiminnolla voidaan keittää vettä, ja pitää se lähellä kiehumapistettä. Aktivoi keittotoiminto painamalla kuumentimen valintapainiketta kahdesti. Kun keittotoiminto on aktiivinen, sen näytöllä näkyy "b". Veden kiehutta-misen jälkeen liesi antaa äänimerkin. Tämä merkki näyttää, että keittäminen on päättynyt ja lämpimänä pito alkaa.

Tämä toiminto kuumentaa öljyn noin 160°C:ksi. Aktivoi toiminto painamalla kuumentimen valintapainiketta kolme kertaa. Kun rasvapaistotoiminto on aktiivinen, sen näytöllä näkyy "F". Liesi antaa hetken kuluttua äänimerkin. Merkki osoittaa, että öljy on riittävän lämmintä.

Pidä lämpimänä -toiminto\*\*

Tämä toiminto pitää ruoan automaattisesti noin 50° C:een lämpöisenä. Aktivoi lämpötoiminto painamalla kuumentimen valintapainiketta kahdesti. Kun lämpötoiminto on aktiivinen, sen näytöllä näkyy "u".

Suklaansulatustoiminto

Tällä toiminnolla voidaan sulattaa suklaata tai vastaavia ruokia automaattisesti 40 °C lähellä pysyvässä lämpötilassa. Aktivoi suklaansulatustoiminto painamalla kuumentimen valintapainiketta viisi kertaa. Kun suklaansulatustoiminto on aktiivinen, sen näytöllä näkyy "c".

**Toiminto ja siihen käytettävä aika saattaa vaihdella ruoan määrästä ja keittoastian laadusta riippuen. 1,5 litraa ja 0,5 litraa öljyä tuottavat parhaan kypsennystuloksen näillä toiminnoilla.

Smart Pause vähentää aktivoituna kaikkien aktiivisten keittoalueiden tehoa.

Jos sammutat Smart Pausen, keitto-alueet palaavat automaattisesti tätä tilaa edeltävän tehoisiksi.

Jos Smart Pausea ei sammuteta, liesi sammuu 30 minuutin kuluttua.

Paina (☐) aktivoidaksesi Smart Pausen. Aktiivisten keittoalueiden teho

vähenee tasolle 1, ja kaikilla näytöillä näkyy "Il".

Paina uudelleen ( ☐ ) sammuttaaksesi Smart Pausen. "Il" sammuu, ja keitto-vyöhykkeet toimivat nyt aikaisemmin asetetulla teholla.

VINKKEJÄ

Keittoastiat

· Käytä keittoastioita, joiden pohja on paksu, tasainen ja sileä, ja jonka läpimitta on keittovyöhykkeen kokoinen. Tämä lyhentää kypsennysaikoja.
- Teräksestä, emaloidusta teräksestä, valuraudasta ja rosterista (valmistajan suosittelema) valmistetut keittoastiat tuottavat parhaat tulokset.
- Emaloidusta teräksestä, alumiinista tai kuparista valmistetut pohjat voivat jättää metallijäämiä liedelle. Ne voi olla vaikea puhdistaa. Puhdista liesi jokai- sen käytön jälkeen.
- Keittoastia soveltuu induktioliedelle, jos magneetti tarttuu sen pohjaan.
- Keittoastia on asetettava keittovyöhykkeen keskelle. Jos näin ei tehdä, liesi antaa ilmoituksen.
· Joitakin pannuja käyttäessäsi saa- tat kuulla erilaisia ääniä. Ne johtuvat pannun rakenteesta, eivätkä ne vaikuta lieden toimintaan eikä turvallisuuteen.

OIKEIN

VÄÄRIN

OIKEIN VÄÄRIN

- Induktiokeittovyöhykkeet mukautuvat automaattisesti keittoastian pohjan kokoon määrättyyn rajaan asti. Keit-

toastian pohjan magneettisen osan on kuitenkin täytettävä vähimmäiskokovaatimus keittovyöhykkeen koosta riippuen.

Aseta keittoastia keittovyöhykkeelle ennen kuumentimen päälle kytkemistä. Jos astia on liedellä ennen keittoastian laittamista sen päälle, keittovyöhyke ei toimi, ja ohjauspaneeli antaa ilmoituksen.

• Käytä kantta lyhentääksesi kypsennysaikaa.
• Kun neste kiehuu, pudota lämpötila-asetusta.

Minimoi nesteen tai rasvan määrä vähentääksesi kypsennysaikoja.

- Valitse keittosovelluksille sopiva lämpötila.

Esimerkkejä keittosovelluksista

Seuraavan taulukon tiedot ovat ohjeellisia.

Asetukset	Käyttö
0	Vastus pois päältä
1 - 3	Pieni varoitus
4 - 5	Hiljainen lämmittäminen, hidas varoitus
6 - 7	Uudelleenlämmitys ja no-pea lämmittäminen
8	Keittäminen, kuullottami- nen ja karamellisointi
9	Enimmäislämpö
P	Boost-toiminto

Puhdistusvinkkejä

- Älä käytä hankaavia levyjä, syövyttäviä puhdistusaineita, aerosoleja äläkä

teräviä esineitä lieden pintojen puhdistukseen.

• Liuota liedelle palanut ruoka kostealla rätillä ja pesuaineella.
• Raaputtimen käyttö on ehkä tarpeellista ruoan tai sen jäänteiden puhdistamisessa. Tahmeat ruoat on puhdistettava heti niiden roiskuttua ennen lasin viilenemistä.
• Varo naarmuttamasta silikonia lasin reunoilla käyttäessäsi raaputinta.
• Raaputtimessa on partaterä, ja se on sen vuoksi pidettävä pois lasten ulottuvilta.
  · Käytä keraamiselle liedelle tarkoitettua raaputinta, kun liesi on vielä liian lämmin kosketettavaksi. Huuhtele ja kuivaa puhtaalla rätillä tai paperipyyhkeellä.

LAITTEEN ASENNUS

VAROITUS:

Tämän keittotason sähköasennuk- sen saa tehdä pätevä sähköasentaja tämän ohjekirjan ohjeiden mukaisesti sekä voimassa olevien säädösten perusteella. Takuu ei ole voimassa, jos lieden asennuksessa tai liitännöissä havaitaan puutteellisuksia. Tämä laite on maadoitettava.

Asennusturvallisuus

• Lieden yläpuolella pitäisi olla vähintään 65 cm tyhjää tilaa.

• Liesituuletin on asennettava valmistajan ohjeiden mukaisesti.

• Seinän tai muun pinnan lieden takana pitää olla tulenkestävä.

• Virtajohdon pituus saa olla korkeintaan 2 metriä.

Lieden asentaminen pöytälevyyn

• Liesi voidaan asentaa mihin tahansa pöytälevyyn, joka kestää vähintään 90° C lämpötilan.
  · Leikkaa aukko seuraavan kuvan mittojen avulla.
• Induktioliesi voidaan asentaa 25 – 40 mm paksuihin pöytälevyihin.
• Kiinnitä mukana toimitettava tiivisteteippi keittopinnan alareunan ympärille keraamisen lasipaneelin ulkoreunaa pitkin. Älä venytä sitä.
• Ruuvaa 4 työtason kiinnikettä tuotteen sivuseiniin

Sähköliitännät

Ennen liitännän tekemistä tarkista, että:

Virtalähteen jännitteen on oltava sama kuin tyyppikilpeen lieden takana mer-kitty jännite.

Piiri voi tukea laitteen kuormitusta (katso tyyppikilvestä).

Virtalähteessä on hyväkuntoinen maadoitettu kytkentä, joka noudattaa nykyisiä säädöksiä.

Kytkinvarokkeen on oltava helposti käytettävissä keittotason asentamisen jälkeen.

Jos käytössä ei ole keittotason piiriä ja sulakkeella varustettua kytkintä, ammattitaitoisen sähköasentajan pitää asentaa nämä ennen keittotason käyttämistä.

Hyväksytty ja sopiva kaapeli on liitettävä sähkötaululta, jota suojaa sen oma 50 ampeerin sulake tai pikasulake. Sähköasentajan on käytettävä sulakkeilla suojattua kaikkien napojen katkaisinta, joka katkaisee sekä vaiheet että nollajohdon vähintään 3,0 mm erotuksella.

Sulakkeilla suojatun katkaisijan pitää olla kiinnitetty keittiön seinälle, työtason yläpuolelle ja lieden sivulle, ei sen yläpuolelle, IEE-määräysten mukaisesti. Kytke sulakkeilla suojattu katkaisija kyt-kentärasiaan, joka asennetaan seinälle lieden taakse, noin 61 cm lattiatason yläpuolelle. Lieden virtajohto voidaan nyt kytkeä. Kytke toinen pää kytkentä-rasiaan ja toinen lieden liitäntärasiaan, joka sijaitsee lieden takana. Poista lieden liitäntärasian kansi, ja asenna kaapeli kytkentäkaavion mukaisesti.

Virtajohto on sijoitettava kauaksi suorista lämmön lähteistä.

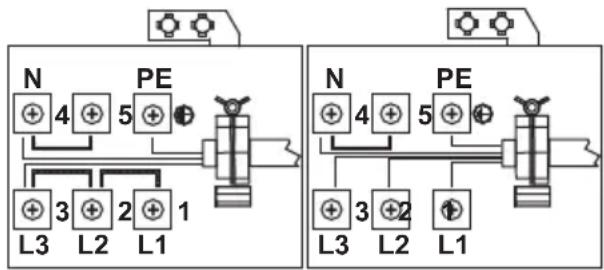

Keittotason kaapelin pitää olla H05VV-F 3X mm² 60227 IEC 53 ••. Kytkentäkaaviot löytyvät laitteen pohjasta.

N 4 5 PE L3 L2 2 L1 1 N 4 5 PE L3 L2 L1

VIRHEKOODIT

Virheen sattuessa virhekoodi näytetään kuumentimien näytöillä.

E1: Jäähdyttävä tuuletin on pois käytöstä. Soita valtuutetulle huoltoedustajalle.

E3: Virtalähteen jännite on nimellis-jännitettä suurempi. Sammuta liesi koskettamalla 📋, ja odota, että "H" sammuu kaikilta vyöhykkeiltä. Käynnistä liesi painamalla 📋, ja jatka käyttöä Jos sama virhe toistuu, soita valtuutetulle huoltoedustajalle.

E4: Virtalähteen taajuus on nimellistaajuutta suurempi. Sammuta liesi koskettamalla 📋, ja odota, että “H” sammuu kaikilta vyöhykkeiltä. Käynnistä liesi painamalla 📋, ja jatka Jos sama virhe toistuu, sammuta/käynnistä liesi painamalla 📋 Jatka käyttöä. Jos sama virhe toistuu, soita valtuutetulle huoltoedustajalle.

E5: Lieden sisälämpötila on liian suuri. Sammuta liesi painamalla 📋, ja anna kuumentimien jäähtyä.

E6: Viestintävirhe ohjauspaneelin ja kuumentimen välillä. Soita valtuutetulle huoltoedustajalle.

E7: Käämin lämpötila-anturi on pois käytöstä. Soita valtuutetulle huol-toedustajalle.

E8: Jäähdyttimen lämpötila-anturi on pois käytöstä. Soita valtuutetulle huol-toedustajalle.

E9 : Kalibrointivirhe. Soita valtuutetulle huoltoedustajalle.

CONTENU :
