HASZNÁLATI ÚTMUTATÓ PerfectView CAM 29BK NAV DOMETIC
Szerelési és használati útmutató .....131
Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.
Tartalomjegyzék
1 Szimbólumok magyarázata 131
2 Biztonsági és beszerelési megjegyzések....132
3 Szállítási terjedelem 133
4 Tartozékok/Kiegészítők....133
5 Rendeltetésszerű használat 133
6 Műszaki leírás 134
7 A tolatókamera felszerelése ....134
8 A tolatókamera elektromos csatlakoztatása 136
9 A működés ellenőrzése és a kamera beállítása ..... 137
10 A tolatókamera ápolása és tisztítása. 137
11 Hibakeresés ....137
12 Szavatosság 137
13 Ártalmatlanítás....138
14 Műszaki adatok....138
1 Szimbólumok magyarázata
FIGYELMEZTETÉS!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.
VIGYÁZAT!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.
FIGYELEM!
Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.
MEGJEGYZÉS
Kiegészítő információk a termék kezelésével kapcsolatosan.
2 Biztonsági és beszerelési megjegyzések
A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:
- szerelési vagy csatlakozási hiba
- a termék mechanikai behatások és túlfeszültségek miatti sérülése
- a termék kifejezett gyártói engedély nélküli módosítása
- az útmutatóban leírt céloktól eltérő felhasználás
Vegye figyelembe a járműgyártó és a gépjárműszakma által előírt biztonsági megjegyzéseket és előírásokat!
A szerelés során vegye figyelembe a következő megjegyzéseket:
VIGYÁZAT!
- A járműben felszerelt alkatrészeket úgy rögzítse, hogy azok semmilyen körülmények között (éles fékezés, közlekedési baleset) ne szabadulhassanak el és ne okozhassák a jármű utasainak sérülését.
- Mindig vegye figyelembe a járműgyártó biztonsági megjegyzéseit. Bizonyos (például gátlórendszereken - légzsákon stb. - végzendő) munkákat csak képesített szakszemélyzet végezhet.
FIGYELEM!
- Fúrásnál a sérülések elkerülése érdekében ügyeljen a kielégítő szabad térre a fúró kilépési helyén.
- Sorjátlanítsa a furatot és kezelje le rozsdagátló szerrel.
Elektromos alkatrészeken végzendő munkáknál vegye figyelembe a következő megjegyzéseket:
FIGYELEM!
- Elektromos vezetékek feszültségének ellenőrzéséhez csak diódás ellenőrző lámpát vagy feszültségmérőt (voltméter) használjon. Világítótesttel rendelkező ellenőrző lámpák túl nagy áramot vesznek fel, ami a jármű-elektronikát károsíthatja.
- Elektromos csatlakozások kialakításánál ügyeljen arra, hogy azok - ne legyenek megtörve vagy megcsavarodva, - ne súrolódjanak peremeken, - ne legyenek védelem nélkül éles peremű átvezetéseken keresztülvezetve.
- Szigetelje le az összes összekötést és csatlakozást.
- Biztosítsa a kábeleket mechanikus igénybevétel ellen kábelkötözővel vagy szigetelőszalaggal, például a meglévő vezetékeken.
A kamera vízálló, ennek ellenére vegye figyelembe a kamera kezelésére vonatkozó alábbi tudnivalókat:
FIGYELEM!
- a kamerát tilos magas nyomású tisztítósugárnak kitenni.
- Ne nyissa ki a kamerát, ellenkező esetben csökken a kamera tömítettsége és működőképessége.
- Ne húzza erővel a kábeleket, ellenkező esetben csökken a kamera tömítettsége és működőképessége.
- A kamera nem alkalmas víz alatti üzemeltetésre!
3 Szállítási terjedelem
| Szám3. ábra,4. oldal | Mennyiség | Megnevezés Cikkszám |
11 Kamera 9600000051
21 Szerelőhüvely
31 Csatlakozókábel, 10 m hosszú
- - R ö g z í
4 Tartozékok/Kiegészítők
Megnevezés Cikkszám
| 5 m hosszabbítókábel | 9103555986 |
| 20 m hosszabbítókábel | 9600000203 |
5 Rendeltetésszerű használat
A CAM29N kamera (cikkszám: 9600000051) járművekben való használatra szolgáló tolatókamera-rendszerekhez alkalmas.
A tolatókamera-rendszerek a tolatásnál nyújtanak támogatást, ugyanakkor nem adnak felmentést a tolatásnál tanúsítandó elővigyázatossági kötelezettség alól.
A CAM29N rendkívül sokoldalúan használható, pl.:
- tolatókameraként járművek lökhárítójára felszerelve,
- oldalkameraként teherautókon,
• felszállásfigyelőként buszokon, - rejtett beltérfigyelő kameraként.
A CAM29N tolatókamera a kamerából és az opcionálisan alkalmazható szerelőházból áll.
A kamera közvetlenül felszerelhető, pl. lökhárítóra.
A monitor elektromos csatlakoztatása egy előkészített kábelen keresztül történik.
7 A tolatókamera felszerelése
MEGJEGYZÉS
Ha nem rendelkezik a részegységek járművekben történő beszereléséhez és csatlakoztatásához szükséges kielégítő műszaki ismeretekkel, akkor a tolatókamerát szakemberrel szereltesse be a járműbe.
7.1 A kamera felszerelése
Vegye figyelembe a következő tudnivalókat a kamera beszerelési helyének kiválasztásakor:
•Vegye figyelembe a kamerakábel hosszát.
- Ha tolatókameraként szeretné használni a kamerát, akkor a lökhárító közepére ajánlott felszerelni a kamerát (4. ábra, 4. oldal).
A lökháritón kiválasztott felszerelési helynek függőlegesnek kell lennie az útfelülethez képest, hogy a kamera vízszintes helyzetben legyen.
A kamera vízszintesen 90°-os látószöggel bír. Tolatókameraként a látószög miatt csak korlátozott mértékben képes észlelni a jármű sarkainál lévő tárgyakat.
Az alábbiakban a tolatókameraként való, lökhárítóra történő felszerelést ismertetjük. Alkalmazási céltól függően más helyeken is felszerelheti a kamerát.
MEGJEGYZÉS
A mellékelt szerelőhüvelyre (3. ábra, 2, 4. oldal) nincs szükség az itt ismertetett szereléshez.
▶Válasszon megfelelő szerelési helyet.
FIGYELEM!

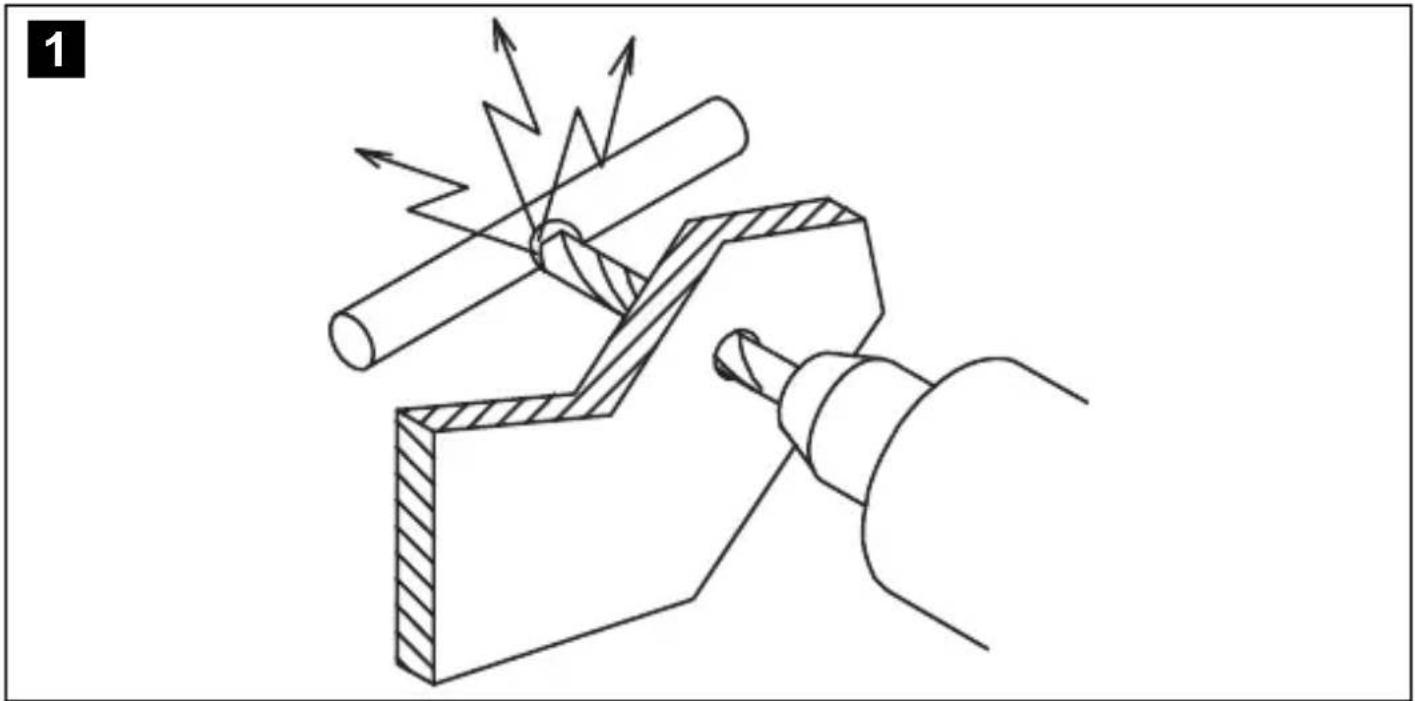

Furatok készítése előtt ellenőrizze, hogy a fúrás, fűrészelés vagy reszelés nem okozza-e a jármű elektromos kábeleinek vagy más alkatrészeinek sérülését.
▶Fúrjon egy 17 mm-es átmérőjű lyukat a lökhárítóba.
▶Vezesse be ütközésig a kamerát a csatlakozóaljzattal a furatba.
Ügyeljen a kamera megfelelő helyzetére.
MEGJEGYZÉS
Ügyeljen a megfelelő helyzetre. A kamera helytelen pozíciója esetén a kép ferde lesz, vagy fordítva jelenik meg a monitoron.
▶Ellenőrizze a kamera rögzítését.
A kamerának fixnek kell lennie, és rázkódások miatt nem csúszhat ki a furatból.
7.2 Kábelek elhelyezése
FIGYELEM!
Furatok készítése előtt ellenőrizze, hogy a fúrás, fűrészelés vagy reszelés nem okozza-e a jármű elektromos kábeleinek vagy más alkatrészeinek sérülését.
MEGJEGYZÉS
- A csatlakozókábelek átvezetésénél lehetőség szerint eredeti átvezetéseket vagy más átvezetési lehetőségeket használjon (például burkolóéleket, szellőzőrácsokat vagy vakkapcsolókat). Ha nem áll rendelkezésre gumi dugó, készítsen egy kb. 13 mm-es átmérőjű furatot, majd helyezzen bele egy kábelátvezető gumit.
- A szakszerűtlen kábelelhelyezések és kábel-összeköttetések ismételten hibás működést eredményeznek vagy alkatrészek sérülését okozzák. Az utólagosan felszerelt komponensek tartós és hibátlan működésének feltétele a szakszerűen kialakított kábelelhelyezés és kábel-összeköttetés.
Ezért vegye figyelembe a következő megjegyzéseket:
- A kábeleket lehetőség szerint mindig a jármű belsejében vezesse, mivel ott azok jobban védve vannak mint a járművön kívül.
Ha a kábeleket ennek ellenére a járművön kívül helyezi el, akkor ügyeljen azok biztos rögzítésére (kiegészítő kábelkötözökkel, szigetelőszalaggal stb.). - A kábel sérüléseit megelőzendő a kábelek elhelyezésénél mindig tartson kielégítő távolságot a forró és mozgó jármű-alkatrészektől (kipufogócsövek, hajtótengelyek, áramgenerátor, ventilátor, fűtés stb.).
- Tekerje körbe szorosan egy jó szigetelőszalaggal az összekötő kábelek dugós csatlakozásait és a kábelek összes csatlakozását (a járműben is), hogy megakadályozza a víz bejutását
(5. ábra B, 5. oldal). Erre a legmegfelelőbb pl. egy 3M márkájú önvulkanizáló tömítőszalag.
- A kábelek elhelyezésekor ügyeljen arra, hogy azok
– ne legyenek túlságosan megtörve vagy megcsavarodva,
– ne súrolódjanak peremeken,
- ne legyenek védelem nélkül éles peremű átvezetéseken keresztülvezetve (2. ábra, 3. oldal).
- Kábelkötözőkkel, szigetelőszalaggal vagy ragasztóval rögzítse szorosan a kábelt a járműben a beleakadás (botlásveszély) elkerülése érdekében.
- Védje a karosszéria külső burkolatának minden áttörését vízbehatolás elleni megfelelő intézkedésekkel (például a kábel tömítőanyaggal történő alkalmazásával és a kábel és az átvezetőkarika tömítőanyaggal való lepermetezésével).
MEGJEGYZÉS
- Először az áttörések szigetelésével kezdje, miután a kamera valamennyi beállítási műveletét elvégezte és a csatlakozókábelek szükséges hosszát meghatározta.
- Húzza át a kamerakábel csatlakozóaljzatát a kábelátvezető gumin, mielőtt a gumit beilleszti a karosszériába.
A kamerakábelt úgy kell bevezetni a jármű belsejébe, hogy a kábel semmilyen körülmények közt ne sérülhessen (pl. köfelverődés miatt).
A kamerakábelt úgy helyezze el, hogy a kamera esetlegesen szükségessé váló kiszerelése esetén könnyedén hozzáférhessen a dugós csatlakozáshoz. Ez a leszerelést jelentősen leegyszerűsíti.
8 A tolatókamera elektromos csatlakoztatása
A tolatókamera kapcsolási rajzát itt találja: 6. ábra, 5. oldal.
| Szám6.ábra, Megnevezés5. oldal | ||||||
| 1 | K | a | m | e | r | |
| 2 6-pólusú Mini-DIN csatlakozó | ||||||
| 3 6-pólusú Mini-DIN aljzat | ||||||
| 4 6-pólusú Mini-DIN csatlakozó | ||||||
| 5 Monitor 6-pólusú Mini-DIN aljzattal | ||||||
A kamera csatlakoztatása
MEGJEGYZÉS
Ügyeljen arra, hogy a dugós csatlakozást úgy alakítsa ki, hogy a csatlakozón és az aljzaton lévő nyilak egymás felé mutassanak (5. ábra, 5. oldal).
Dugja be ütközésig a kamerakábel csatlakozóját (6. ábra 2, 5. oldal) a csatlakozókábel 6-pólusú aljzatába (6. ábra 3, 5. oldal).
Ügyeljen arra, hogy az aljzat műanyag sapkája a csatlakozón lévő nyílig érjen.
Csatlakoztassa a csatlakozókábel 6-pólusú csatlakozóját (6. ábra 4, 5. oldal) a monitorhoz.
9 A működés ellenőrzése és a kamera beállítása
▶ Ellenőrizze a kamera funkcióját, miután azt egy monitorhoz csatlakoztatta.
▶ Szükség esetén állítsa be a kamerát a monitor képe alapján úgy, hogy a monitoron látható kép vízszintes legyen.
10 A tolatókamera ápolása és tisztítása
FIGYELEM!
Ne használjon éles vagy kemény eszközöket vagy tisztítószereket a tisztításhoz, mivel azok a termék sérülését okozhatják.
▶Alkalmanként tisztítsa meg a terméket nedves ruhával.
11 Hibakeresés
A monitoron nem jelenik meg a kamera által továbbított kép.
Előfordulhat, hogy a kamera vagy a monitor helytelenül van csatlakoztatva.
▶ Ellenőrizze az összes dugós csatlakozást a kamera és a monitor közt.
▶Ellenőrizze, hogy a monitor kap-e áramot.
12 Szavatosság
A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.
A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:
- a számla vásárlási dátummal rendelkező másolatát,
- a reklamáció okát vagy a hibát tartalmazó leírást.
13 Ártalmatlanítás
▶A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.
Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.
14 Müszaki adatok
| PerfectView CAM29N | |
| Cikkszám: 9600000051 | |
| Üzemi feszültség: 12 V--- | |
| Áramfelvétel: 60 mA | |
| Képérzékelő 1⁄4" CMOS érzékelő | Előre beállított tükörfunkció |
| Objektív: 150°-os nyílásszög, átlós | |
| Képpontok: > 270000 Pixel | |
| Videoszabvány: NTSC, 1 Vpp | |
| Fényérzékenység: 0,5 Lux | |
| Üzemi hőmérséklet: -20 °C és +70 °C közt | |
| Vízszintes látószög: kb. 115° | |
| Függőleges látószög: kb. 90° | |
| Védettség: IP 67-nek megfelelő | |
| Méretek (hossz x átmérő): Kamera: Szerelőhüvely: | 26 x 17 mm36 x 25 mm |
| Súly: 40 g |
