HASZNÁLATI ÚTMUTATÓ PerfectView CAM 80 AHD DOMETIC
Szerelési és használati útmutató ..... 182
1
Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.
Tartalomjegyzék
1 Szimbólumok magyarázata ....182
2 Biztonsági és beszerelési tudnivalók....183
3 Szállítási terjedelem 185
4 Tartozék....185
5 Rendeltetésszerű használat .....186
6 Műszaki leírás 186
7 Megjegyzések az elektromos csatlakozáshoz....187
8 A kamera felszerelése....188
9 A kamera karbantartása és tisztítása....192
10 Szavatosság 192
11 Ártalmatlanítás. 192
12 Műszaki adatok....193
1 Szimbólumok magyarázata
FIGYELMEZTETÉS!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.
VIGYÁZAT!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.
FIGYELEM!
Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.
MEGJEGYZÉS
Kiegészítő információk a termék kezelésével kapcsolatosan.
2 Biztonsági és beszerelési tudnivalók
A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:
• szerelési vagy csatlakozási hiba
- a termék mechanikai behatások és helytelen csatlakozási feszültség miatti károsodása
- a termék kifejezett gyártói engedély nélküli módosítása
- az útmutatóban leírt céloktól eltérő felhasználás
Vegye figyelembe a jármügyártó és a gépjármű-szakma által előírt biztonsági megjegyzéseket és előírásokat!
FIGYELMEZTETÉS!
A nem megfelelő vezetékcsatlakozások következményeképpen rövidzárlat miatt
- kábeltűz keletkezhet,
- a légzsák kiold,
- az elektronikus vezérlőberendezések megsérülnek,
- az elektromos funkciók meghibásodnak (index, féklámpa, kürt, gyújtás, világítás).
FIGYELEM!
Rövidzárlat veszélye miatt a járműelektronikán végzendő munkák előtt mindig csatlakoztassa le a mínusz pólust.
Pótakkumulátorokkal rendelkező járműveknél arról is csatlakoztassa le a mínusz pólust.
Ezért vegye figyelembe a következő megjegyzéseket:
- A következő vezetékeken végzendő munkáknál csak szigetelt kábelsarukat, dugaszokat és lapos dugóhüvelyeket használjon:
- 30 (közvetlen bemenet akkumulátortól, plusz)
-15 (kapcsolt plusz, akkumulátor mögött) - 31 (visszavezeték akkumulátortól, föld)
- L (indexlámpák bal oldalon)
- R (indexlámpák jobb oldalon)
Ne használjon sorkapcsokat ('csoki').
- A kábelek csatlakoztatásához préselőfogót használjon.
• A csatlakozásoknál a kábelt csavarozza a 31-es vezetékhez (föld)
– kábelsaruval és fogazott alátéttel egy a járművön lévő földelőcsavarhoz vagy
– kábelsaruval és lemezcsavarral a karosszérialemezhez.
Ügyeljen a jó földelésérintkezésre!
Az akkumulátor mínusz pólusának lecsatlakoztatása esetén a kényelmi elektronikai berendezések felejtő memóriájából az összes tárolt adat törlődik.
- A jármű felszereltségének függvényében a következő adatokat kell újból beállítani:
- rá di ó k ó d
- fedélzetióra
- k a p c s o l ó ó r a
– fedélzeti számítógép - üléshelyzet
A beállításokra vonatkozó megjegyzések a vonatkozó üzemeltetési útmutatóban találhatók.
A szerelés során vegye figyelembe a következő megjegyzéseket:
VIGYÁZAT!
- A járműben felszerelt alkatrészeket úgy rögzítse, hogy azok semmilyen körülmények között (éles fékezés, közlekedési baleset) ne szabadulhassanak el és ne okozhassák a jármű utasainak sérülését.
- A burkolat alatt takarásban lévő alkatrészeket úgy rögzítse, hogy ne szabadulhassanak el és ne sérthessenek meg más alkatrészeket és vezetékeket, ill. ne akadályozhassák a jármű működését (kormányzás, pedálok stb.).
- Mindig vegye figyelembe a járműgyártó biztonsági megjegyzéseit. Bizonyos (például gátlórendszereken – légzsákon stb. – végzendő) munkákat csak képesített szakszemélyzet végezhet.
FIGYELEM!
- Fúrásnál a sérülések elkerülése érdekében ügyeljen a kielégítő szabad térre a fúró kilépési helyén.
- Sorjátlanítsa a furatot és kezelje le rozsdagátló szerrel.
Elektromos alkatrészeken végzendő munkáknál vegye figyelembe a következő megjegyzéseket:
FIGYELEM!
-
Elektromos vezetékek feszültségének ellenőrzéséhez csak diódás ellenőrző lámpát vagy feszültségmérőt (voltméter) használjon.
Világítótesttel rendelkező ellenőrző lámpák túl nagy áramot vesznek fel, ami a jármű-elektronikát károsíthatja. -
Elektromos csatlakozások kialakításánál ügyeljen arra, hogy azok
- ne legyenek megtörve vagy megcsavarodva,
- ne súrolódjanak peremeken,
– ne legyenek védelem nélkül éles peremű átvezetéseken keresztül vezetve.
- Szigetelje le az összes összekötést és csatlakozást.
- Biztosítsa a kábeleket mechanikus igénybevétel ellen kábelkötözővel vagy szigetelőszalaggal, például a meglévő vezetékeken.
A kamera vízálló. A kamera tömítései azonban magas nyomású tisztítóval szemben hatástalanok (4. ábra, 4. oldal). Ezért vegye figyelembe a kamera kezelésével kapcsolatos következő megjegyzéseket:
- Ne nyissa ki a kamerát, mivel azzal csökkenti tömítettségét és működőképességét (5. ábra, 4. oldal).
- Ne húzza erővel a kábelt, mivel az csökkenti tömítettségét és működőképességét (6. ábra, 4. oldal).
- A kamera nem alkalmas víz alatti üzemeltetésre (7. ábra, 4. oldal).
3 Szállítási terjedelem
| Szám /8. ábra, Mennyiség Megnevezés Cikkszám5. oldal | ||
| 11 CAM80AHD színes kamera 9600012923 | ||
| 21 Kameratartó 9102200073 | ||
| 32 Oldalsó burkolatok | ||
| 41 Hosszabbítókábel | 9600000208 | |
| - | 1 | Rögzítőanyag |
4 Tartozék
Tartozékként kapható (nincs mellékelve):
| Megnevezés | Cikkszám |
| 5 m hosszabbítókábel | 9600000206 |
| 10 m hosszabbítókábel | 9600000207 |
| 20 m hosszabbítókábel | 9600000208 |
| Spirálkábel pótkocsiüzemhez | 9600000209 |
5 Rendeltetésszerű használat
A CAM80AHD kamera elsősorban járművekben való felhasználásra alkalmas. Felhasználható olyan kamerarendszerekben, amelyek a jármű körüli terület vezetőülésből történő megfigyelésére szolgálnak, például tolatásnál vagy parkolásnál.
FIGYELMEZTETÉS!
Személyi sérülések jármű általi veszélye.
A tolatókamera-rendszerek a tolatásnál nyújtanak támogatást, de nem adnak felmentést a tolatásnál tanúsítandó elővigyázatossági kötelezettség alól.
A kamera alumíniumházban van elhelyezve és a képet és hangot kábelen keresztül juttatja el egy monitorhoz. Az éjszakai látás javításáról infravörös LED-ek gondoskodnak.
A kamera a képet úgy továbbítja, mintha a kép a visszapillantó tükörben jelenne meg.
A kamera többek között a következő elemekből áll:
Szám / 9.ábra, 5. oldal Megnevezés
1 6 pólusú csatlakozókábel
| 2 | M | i | k | r | o |
| 3 | l | n | f | r | a |
7 Megjegyzések az elektromos csatlakozáshoz
7.1 Kábelek elhelyezése
FIGYELEM! Sérülésveszély!
- Lyukak fúrása előtt ellenőrizze, hogy elegendő szabad hely van-e a fúrónak az átjutáshoz.
- A szakszerűtlen kábelelhelyezések és kábel-összeköttetések ismételten hibás működést eredményeznek vagy alkatrészek sérülését okozzák. Az utólagosan felszerelt komponensek tartós és hibátlan működésének feltétele a szakszerűen kialakított kábelelhelyezés és kábel-összeköttetés.
- A kábeleknek nem szabad hosszabb ideig oldószerekkel (például benzinnel) érintkezniük, mivel az oldószerek a kábeleket károsíthatják.
Ezért vegye figyelembe a következő megjegyzéseket:
- A csatlakozókábelekátvezetésénél lehetőség szerint eredeti átvezetéseket vagy más átvezetési lehetőségeket használjon (például burkolóéleket, szellőzőrácsokat vagy vakkapcsolókat). Ha nincsenek átvezetések, akkor a vonatkozó kábelekhez megfelelő lyukakat kell fúrnia. Először annak nézzen utána, hogy a fúró átjutásához elegendő szabad tér áll-e rendelkezésre.
- A kábeleket lehetőség szerint mindig a jármű belsejében vezesse, mivel ott azok jobban védve vannak mint a járművön kívül. Ha a kábeleket ennek ellenére a járművön kívül helyezi el, akkor ügyeljen azok biztos rögzítésére (kiegészítő kábelkötözőkkel, szigetelőszalaggal stb.).
- A kábel sérüléseit megelőzendő a kábelek elhelyezésénél mindig tartson kielégítő távolságot a forró és mozgó jármű-alkatrészektől (kipufogócsövek, hajtótengelyek, áramgenerátor, ventilátor, fűtés stb.). A mechanikus védelemhez használjon bordáscsövet vagy hasonló védőanyagot.
- A csatlakozókábelek csatlakozódugóit a víz behatolása elleni védelem érdekében csavarozza össze (17. ábra, 7. oldal).
- A kábelek elhelyezésekor ügyeljen arra, hogy azok
- ne legyenek túlságosan megtörve vagy megcsavarodva,
- ne súrolódjanak peremeken,
- ne legyenek védelem nélkül éles peremű átvezetéseken keresztülvezetve (3. ábra, 4. oldal).
- A kábeleket a járműben a beleakadás elkerülése érdekében (botlásveszély miatt) biztonságo-san rögzítse. Ez kábelkötözők vagy szigetelőszalag alkalmazásával, illetve ragasztóanyaggal való odaragasztással történhet.
- Védje a külső burkolat minden áttörését vízbehatolás elleni megfelelő intézkedésekkel (például a kábel tömítőanyaggal történő alkalmazásával és a kábel és az átvezetőkarika tömítőanyaggal való lepermetezésével).
MEGJEGYZÉS
Először az áttörések szigetelésével kezdje, miután a kamera valamennyi beállítási műveletét elvégezte és a csatlakozókábelek szükséges hosszát meghatározta.
8 A kamera felszerelése

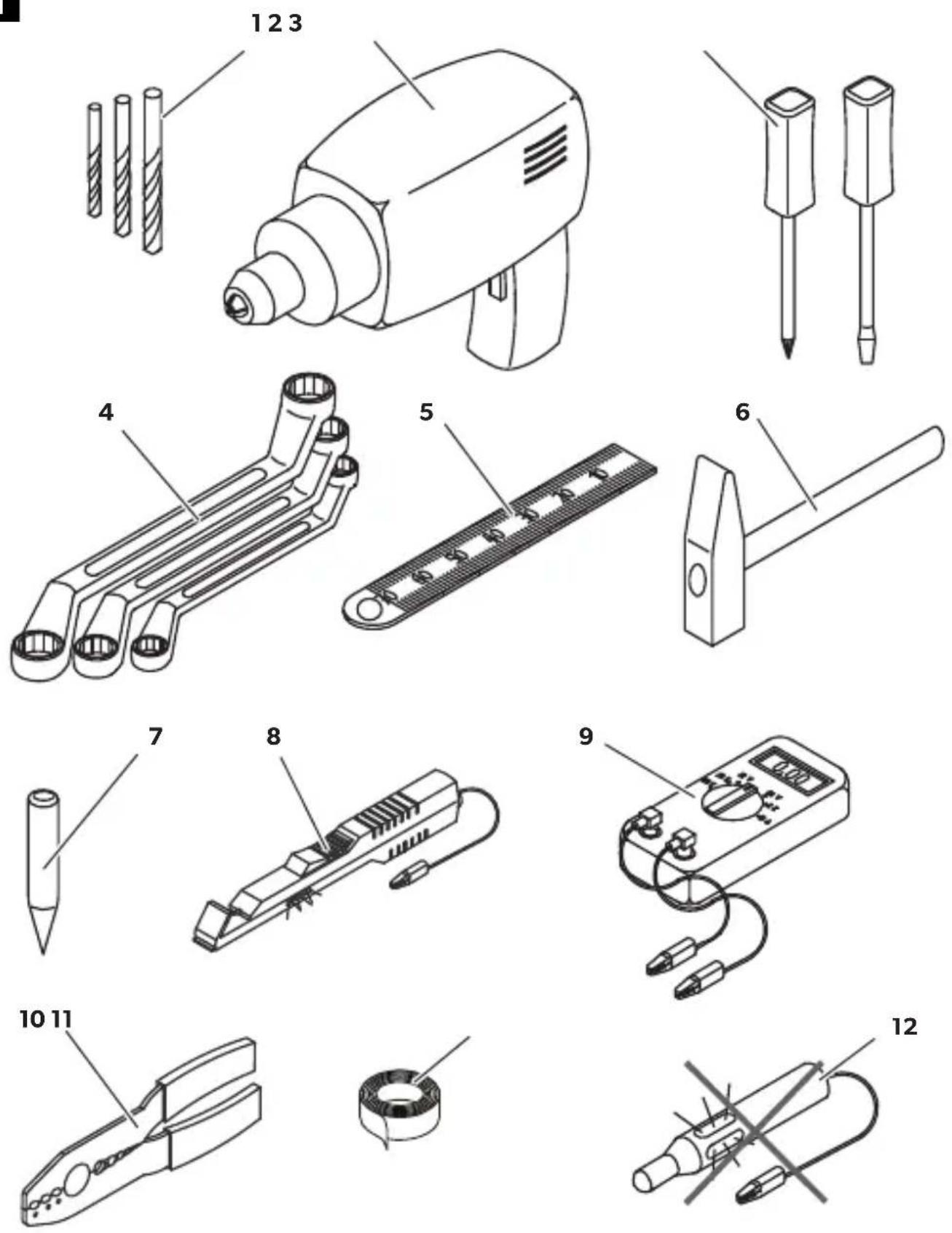

8.1 Szükséges szerszám
A beépítéshez és szereléshez a következő szerszámok szükségesek:
• Fúrókészlet (1. ábra 1, 3. oldal)
- Fúrógép (1.ábra 2, 3. oldal)
• Csavarhúzó (1. ábra 3, 3. oldal)
• Villás- vagy körkulcskészlet (1. ábra 4, 3. oldal)
• Mérőszalag (1. ábra 5, 3. oldal)
• Kalapács (1. ábra 6, 3. oldal)
- Pontozó (1. ábra 7, 3. oldal)
Az elektromos csatlakozás elkészítéséhez és teszteléséhez a következő segédeszközök szükségesek:
- Diódás ellenőrző lámpa (1. ábra 8, 3. oldal) vagy feszültségmérő (1. ábra 9, 3. oldal)
- Préselőfogó (1. á br a 10, 3. old al)
• Szigetelőszalag (1. ábra 11, 3. oldal) - Adott esetben kábelátvezető hüvelyek
A kábelek rögzítéséhez adott esetben még további kábelkötözők lehetnek szükségesek.
8.2 A kamera felszerelése
VIGYÁZAT!
A kamera helyét úgy válassza meg és a kamerát úgy rögzítse biztonságosan, hogy a közelben álló személyek semmilyen körülmények között ne sérülhessenek meg (például azért, mert a jármű tetejét suroló ágak a kamerát lesodorhatják).
MEGJEGYZÉS
Ha a jármű - forgalmi engedélyében feltüntetett - magassága vagy hossza a kamera felszerelése miatt változik, akkor az illetékes hatóság általi új engedélyezési eljárást kell lefolytatni.
Az új engedélyezést vezettesse át az illetékes hatósággal a jármű forgalmi engedélyébe.
A szerelés során vegye figyelembe a következő megjegyzéseket:
- A kamerát az ésszerű látószög elérése érdekében legalább két méter magasságban helyezze el.
A felszerelés során ügyeljen a megfelelően stabil munkahelyre.
- Ügyeljen arra, hogy a kamera felszerelési helye kellő szilárdságú legyen (például a jármű tetejét súroló ágak megakadhatnak a kamerában).
- A kameratartót vízszintesen és a jármű hátsó részén, középre szerelje fel (10. ábra, 6. oldal).
- A rögzítés legbiztosabban a felépítményen keresztül menő csavarokkal oldható meg. Ennek során vegye figyelembe a következő megjegyzéseket:
– A kiválasztott szerelési hely mögött kellő szabad térnek kell lennie a szereléshez.
- Minden áttörést megfelelő intézkedésekkel kell vízbehatolás ellen védeni (például a csavarok tömítőanyaggal történő behelyezésével és/vagy a külső rögzítő alkatrészek tömítőanyaggal történő lepermetezésével).
- A rögzítési helyek felépítményének kellő szilárdsággal kell rendelkeznie, hogy a kameratartót kellő feszességgel lehessen meghúzni.

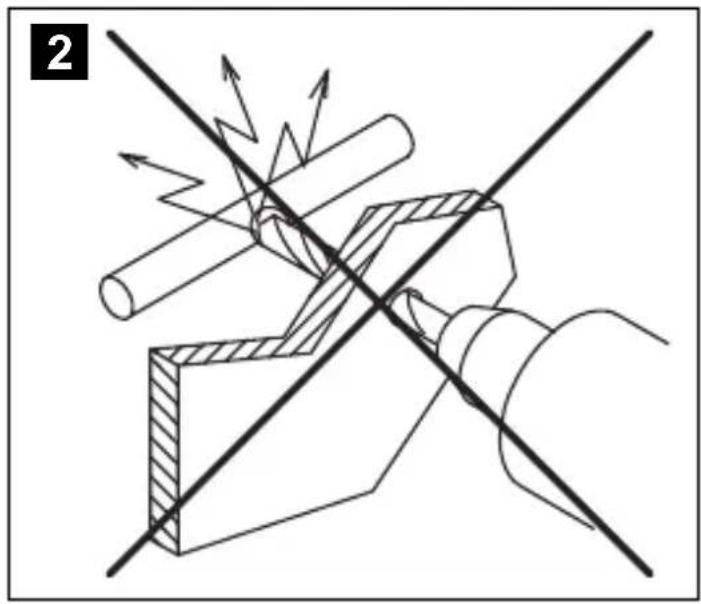

- Először azt ellenőrizze, hogy a fúró átjutásához elegendő szabad tér áll-e rendelkezésre (2. ábra, 4. oldal).
- Ha a kiválasztott szerelési hely alkalmasságára vonatkozóan nincsenek kellő információi, forduljon a felépítmény gyártójához vagy annak képviseletéhez.
MEGJEGYZÉS
A csavarok korróziójának minimalizálása érdekében a meneteket zsírozza be.
A szerelés során a következő módon járjon el:
Tartsa oda a kameratartót a kiválasztott szerelési helyhez és jelöljön be legalább két különböző fúrási pontot (11. ábra, 6. oldal).
Az előzetesen megjelölt pontokat kalapáccsal és pontozóval készítse elő a fúró elcsúszásának megakadályozásához.
Ha a kamerát lemezcsavarokkal szeretné felcsavarozni (12. ábra, 6. oldal)
FIGYELEM! Sérülés veszélye!
A lemezcsavarokkal történő rögzítés csak legalább 1,5 mm-es lemezvastagságú acéllemezekben történhet.
▶ Az előzőleg megjelölt pontokon készítsen egy-egy ∅ 4 mm-es furatot.
▶Sorjátlanítsa valamennyi furatlyukat és lássa el őket rozsdavédelemmel.
Csavarozza fel a kameratartót az 5 x 20 mm-es lemezcsavarokkal.
Ha a kamerát a felépítményen keresztül mentes csavarokkal szeretné rögzíteni (13. ábra, 6. oldal)
FIGYELEM! Sérülés veszélye!
Ügyeljen arra, hogy az anyák a meghúzásnál nehogy áthatolhassanak a felépítményen. Adott esetben használjon nagyobb alátéteket vagy bádoglemezeket.
▶ Az előzőleg megjelölt pontokon készítsen egy-egy ∅ 4,5 mm-es furatot.
▶Sorjátlanítsa valamennyi furatlyukat és lássa el őket rozsdavédelemmel.
Csavarozza fel a kameratartót az M5 x 20 mm-es menetes csavarokkal.
A felépítmény vastagságától függően hosszabb menetes csavarok lehetnek szükségesek.
Áttörés készítése a kamera csatlakozókábeléhez (14. ábra, 6. oldal)
MEGJEGYZÉS
A csatlakozókábelek átvezetésénél lehetőség szerint meglévő átvezetési lehetőségeket használjon (például szellőzőrácsot). Ha nincsenek átvezetések, akkor ∅ 16 mm-es lyukat kell fúrnia.
FIGYELEM! Sérülésveszély!
Először azt ellenőrizze, hogy a fúró átjutásához elegendő szabad tér áll-e rendelkezésre.
Fúrjon a kamera közelében egy ∅ 16 mm-es lyukat.
Sorjátlanítsa a lemezben készített valamennyi furatlyukat és lássa el őket rozsdavédelemmel.
▶Lássa el az összes éles peremű átvezetést átvezetőkarikával.
A kamera felszerelése
FIGYELEM! Sérülés veszélye!
A kamera felszereléséhez csak a mellékelt csavarokat használja. Hosszabb csavaroktól a kamera megsérülhet.
▶Tolja be a kamerát a kameratartóba.
Lazán rögzítse a kamerát a két M3 x 8 mm-es csavarral a hosszanti furatokban (15. ábra, 6. oldal).
Igazítsa be a kamerát előzetesen úgy, hogy az objektív kb. 50°-os szögben álljon a jármű tengelyéhez képest (16. ábra, 7. oldal).
FIGYELEM! Sérülés veszélye!
Soha ne szerelje fel a kamerát a kameravédelem nélkül.
A kamera elektromos csatlakoztatása
MEGJEGYZÉS
- A kamera kábelét úgy helyezze el, hogy a kamera esetleges szükségessé váló kiszerelése esetén könnyedén hozzáférhessen a kamera és a hosszabbítókábel közötti dugóscsatlakozóhoz. Ez a leszerelést jelentősen leegyszerűsíti.
- A csatlakozódugó korróziójának minimalizálása érdekében tegyen valamennyi zsírt (például póluszsírt) a csatlakozódugók egyikébe.
- Szükség esetén további hosszabbítókábelek állnak rendelkezésre (lásd: „Tartozék” fej., 185. oldal).
▶Vezesse a kamerakábelt a jármű belsejébe.
Dugja be a kamerakábel másik csatlakozódugóját a hosszabítókábel csatlakozóhüvelyébe.
A dugóscsatlakozókat a víz behatolása elleni védelem érdekében csavarozza össze (17. ábra, 7. oldal).
A kamera beigazítása
MEGJEGYZÉS
A kamera beigazításához adott esetben még egy monitort is fel kell szerelnie és elektromosan csatlakoztatnia (lásd az elvi csatlakozási rajzot: 18. ábra, 7. oldal).
▶Igazítsa be a kamerát a monitor képe alapján:
A monitorkép alsó képszélén a jármű hátuljának, illetve lökhárítójának kell látszania. A lökhárító közepének is a monitorkép közepén kell lennie (19. ábra, 7. oldal).
Ellenőrizze a kamera funkcióját, miután azt egy monitorhoz csatlakoztatta.
A kamera rögzítése
Húzza meg a két rögzítőcsavart a kameratartó hosszanti furataiban.
Rögzítse az oldalsó burkolatokat a két M3 x 8 mm-es csavarral a középső menetes furatokban (20. ábra, 8. oldal).
9 A kamera karbantartása és tisztítása
FIGYELEM! Sérülés veszélye!
Ne használjon éles vagy kemény eszközöket a tisztításhoz, mivel azok a készülék sérülését okozhatják.
▶Alkalmanként tisztítsa meg a kamerát puha, nedves ruhával.
10 Szavatosság
A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.
A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell beküldenie:
- hibás részegységek,
- a számla vásárlási dátummal rendelkező másolatát,
- a reklamáció okát vagy a hibát tartalmazó leírást.
11 Ártalmatlanítás
▶A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.
Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.
12 Műszaki adatok
| PerfectView CAM80AHD | |
| Cikkszám: 9600012923 | |
| Képérzékelő: 1/2.9" CMOS | |
| Képpontok: kb. 2000000 pixe | |
| Videoszabvány: 1 Vpp/ 75 ohm | |
| Érzékenység: < 2 lux | |
| Látószög: kb. 120° átlósan | kb. 110° vízszintesenkb. 60° függőlegesen |
| Üzemi feszültség: | 11 – 16 V=== |
| Fogyasztás: 1,8 W | |
| Üzemi hőmérséklet: -20 °C ... | +70 °C |
| Védettségi osztály: IP69K | |
| Rezgésállóság: 6g | |
| Méretek (szélesség x magasság x mélység, tartóval): | 106 x 68 x 54 mm |
| Tömeg: kb. 0,35 kg |
Engedélyek
A készülék az E13-as engedéllyel rendelkezik.
dometic.com
YOUR LOCAL DEALER
dometic.com/dealer
YOUR LOCAL SUPPORT
dometic.com/contact
