HASZNÁLATI ÚTMUTATÓ L 1503 VR Flex
hu Eredeti üzemeltetési útmutató 115
Használt szimbólumok .....115
Müszaki adatok....115
Az első pillantásra .....116
Az Ön biztonsága érdekében .....117
Zaj és vibráció .....119
Használati útmutató .....120
Karbantartás és ápolás .....121
Ártalmatlanítási tudnivalók .....122
C€-Megfelelöség 122
Felelősség kizárása .....122
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent.
Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet.
Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzemhelyezés előtt olvassa el a kezelési útmutatót!
Hordjon védőszemüveget!
Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd a 122 oldalt)!
Müszaki adatok
| Készülék típusa L1503VR polírozó | ||
| Szerszám ∅ max. mm 140 | ||
| Fordulatszám 1/perc 1200-4900 | ||
| Teljesítményfelvétel W 1200 | ||
| Teljesítményleadás W 700 | ||
| Súly (kábel nélkül) | kg | 1,9 |
| Védelmi osztály | II / ☐ | |

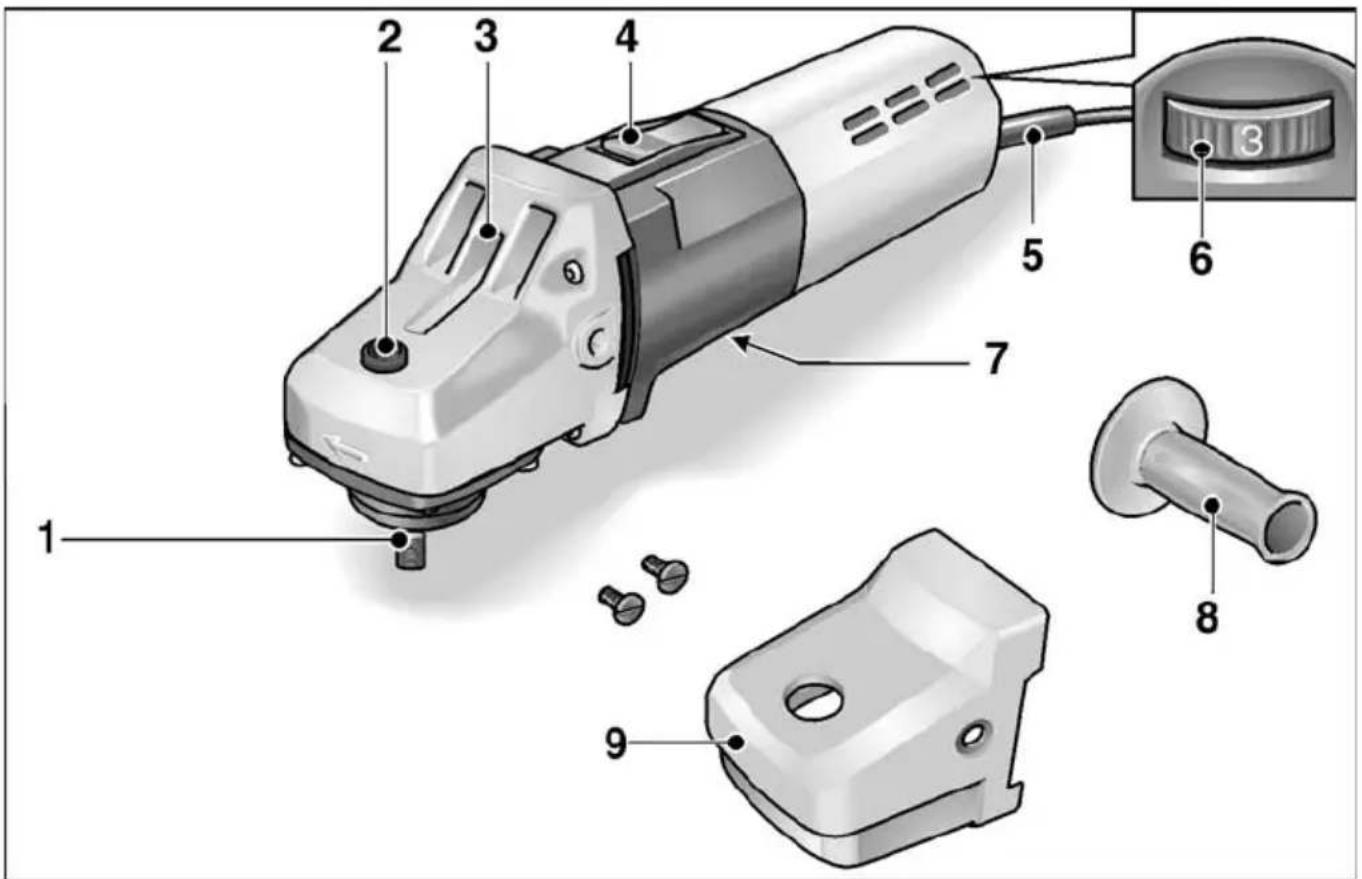

Az első pillantásra
az orsó rögzítéséhez szerszámcse esetén.
3 H a j t á s f e
levegő-kilépővel és a forgásirány nyilával.
4 Kapcsológomb
A be- és kikapcsoláshoz.
Rögzíthető állással tartós üzemeléshez.
5 4,0 méteres hálózati kábel hálózati dugasszal
6 Állítókerék a fordulatszám előválasztásához
i7 Típustábla
8 Kézi fogantyú
9 Fogantyúsapka
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
A polírozó készülék használata előtt feltétlenül olvassa el:
- ezt a kezelési útmutatót,
- az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” részt a mellékelt füzetben (iratszám: 315.915),
- a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat
Ez a polírozó készülék a technika mai állásának és az elismert biztonságtechnikai szabályoknak megfelelően készült. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. A polírozót csak
- rendeltetés szerinti célokra,
- kifogástalan állapotban szabad használni.
A biztonságát csökkentő zavarokat azonnal el kell háritani.
Rendeltetésszerű használat
A polírozó a következő célokra használható:
- iparszerű felhasználás az iparban és a kézműiparban,
- polírozási munkákhoz bármilyen típusú polírszivaccsal, báránybőrrel, nemezzel, filctányérral és rongykoronggal,
- amelyeknek legalább 4900ford./perc a megengedett fordulatszáma.
Biztonsági útmutatások polírozáshoz
FIGYELMEZTETÉS!
Az ebben az útmutatóban szereplő összes biztonsági tájékoztatást és utasítást el kell olvasni és be kell tartani.
A figyelmeztető útmutatások és az utasítások betartásánál elkövetett hibák áramütést, tűzet és/vagy súlyos sérüléseket okozhatnak.
Jól örizze meg ezt az útmutatót a későbbi felhasználáshoz.
Ezt az elektromos szerszámot polírozóként kell alkalmazni. Figyelembe kell venni a készülékkel együtt kapott valamennyi biztonsági útmutatást, utasítást, ábrát és adatot. Amennyiben nem veszik figyelembe a következő utasításokat, akkor elektromos áramütés, tűz és/vagy súlyos sérülés történhet.
Az elektromos szerszám nem alkalmas csiszolásra, homokpapiros csiszolásra, drótkefével és vágókoronggal végzett munkára. Az olyan alkalmazás, mely nem szerepel az elektromos szerszám rendeltetésében, veszélyeztetést és sérüléseket okozhat.
■ Ne használjon a gyártó által nem speciálisan ehhez az elektromos szerszámhoz előirányzott és ajánlott tartozékokat. Csak azért, mert a tartozék rögzíthető az Ön elektromos szerszámához, még nem garantált a biztonságos használat.
Az alkalmazott szerszám megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos szerszámon feltüntetett legmagasabb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhetnek és szétrepülhetnek.
Az alkalmazott szerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos szerszám méretadatainak. A rosszul méretezett betétszerszámokat nem lehet elegendő mértékben leárnyékolni vagy kontrollálni.
A karimáknak vagy más tartozékoknak pontosan illeszkedniük kell az Ön elektromos szerszámának orsójára.
Az elektromos szerszám orsójára nem pontosan illeszkedő betétszerszámok egyenetlenül forognak, nagyon erőteljesen rezegnek, és a szerszám feletti ellenőrzés elveszítését okozhatják.
Nem szabad sérült betétszerszámokat használni. Ellenőrizze a betétszerszámokat minden használat előtt letörések és repedések szempontjából.
Ha az elektromos szerszám vagy a betét-szerszám leesik, ellenőrizni kell, hogy megsérült-e, vagy használjon sérülés-mentes szerszámot. Amennyiben Ön tartja ellenőrzése alatt és használja a betétszerszámot, akkor tartózkodjon és tartsa a közelben tartózkodó szemé-lyeket a forgó szerszám síkján kívül, és működtesse a készüléket egy percig maximális fordulatszámon.
A sérült betétszerszámok legtöbbször már a tesztidő alatt széttörnek.
■ Személyi védőfelszerelést kell viselni. Az alkalmazásnak megfelelően viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget. Amennyiben szükséges, viseljen pormaszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, amely a kis anyagrészecskéket távol tartja Öntől. A szemeket védeni kell a különböző alkalmazásoknál keletkező, szálló idegen testektől. A por- és légzésvédő maszknak meg kell szürnie az alkalmazásnál keletkező port. Amennyiben a munkavégző hosszú ideig hangos zajnak van kitéve, hallásvesztést szenvedhet.
- Ügyeljen arra, hogy más személyek a munkaterülethez képest biztonságos távolságban legyenek. Mindenkinek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie.
A munkadarab vagy a törött betétszerszám letört darabjai szétrepülhetnek, és a közvetlen munkaterületen kívül is sérülést okozhatnak.
A hálózati kábelt távol kell tartani a forgó betétszerszámoktól. Amennyiben Ön elveszíti ellenőrzését a készülék felett, a készülék átvághatja, vagy elérheti a hálózati kábelt, és az Ön keze vagy karja a forgó betétszerszámba kerülhet.
■ Soha ne rakja le az elektromos szerszá-mot, mielött a betétszerszám teljesen meg nem állt. A forgó betétszerszám érintkezésbe kerülhet a tárolófelülettel, ami által Ön elveszitheti a készülék feletti ellenőrzését.
■ Soha ne működtesse az elektromos szerszámot, miközben hordozza.
A készülék megragadhatja az Ön ruháját a forgó betétszerszámmal történő véletlen érintkezés következtében, és a szerszám at estébe fúród hat.
■ Rendszeresen tisztítsa ki elektromos szerszámának szellőzöréseit.
A motoros kompresszor port szív a házba, és a fémpor erőteljese felgyülemlése elektromos veszélyeket okozhat.
■ Ne használja az elektromos készüléket éghető anyagok közelében. A szikrák meggyújthatják ezeket az anyagokat.
■ Soha ne használjon olyan betétszerszá- mokat, melyekhez folyékony hűtőanyag szükséges. Víz vagy más folyékony hűtő- anyagok használata elektromos áramütést okozhat.
■ Ne engedjen laza részeket a polírozó burkolathoz, ez különösen vonatkozik a rögzítő zsinórokra. Helyezze el vagy rövidítse le a rögzítő zsinórokat.
A laza, a szerszámmal együtt forgó rögzítő zsinórok megragadhatják az Ön ujjait, vagy beakadhatnak a munkadarabba.
Visszarúgás és megfelelő biztonsági útmutatás
A visszarúgás egy hirtelen reakció a forgó szerszám megakadása, leblokkolása következtében. A megakadás vagy blokkolás a forgó szerszám hirtelen leállásához vezet.
Ezáltal a blokkolás helyén kontrollálatlan elektromos szerszám felgyorsul az alkal-mazott szerszám forgásirányával szemben.
A visszarúgás az elektromos szerszám helytelen vagy hibás használatának a következménye.
Megfelelő óvintézkedésekkel a következő leírás szerint ez megakadályozható.
Tartsa erősen az elektromos szerszámot, és hozza testét és karjait olyan pozícióba, amelyben fel tudja fogni a visszarúgási erőket. Ha van, mindig használja a kiegészítő fogantyút, hogy a felgyorsulásnál a lehető legnagyobb ellenőrzése legyen a visszacsapó erők vagy reakciós nyomatékok felett. A kezelőszemély megfelelő óvintézkedésekkel uralni tudja a visszarúgási és reakciós erőket.
■ Soha ne közelítse kezét forgó betétszerszámok felé. A betétszerszám visszarúgáskor az Ön keze fölé kerülhet.
■ Testével kerülje azt a tartományt, melyben az elektromos szerszám visszarúgásnál mozog. A visszarúgás az elektromos szerszámot a polírozó mozgási irányával ellentétes irányba mozgatja a blokkolódás helyén.
Különösen óvatosan dolgozzon a sarkok, éles peremek stb. közelében.
Kerülje el, hogy az alkalmazott szerszá-
mok a munkadarabról visszapattanjanak
vagy ott megszoruljanak. A forgó betét-
szerszám hajlamos beszorulni sarkoknál,
éles peremeknél, vagy ha visszapattan.
Ez az ellenőrzés elvesztését vagy vissza-
rúgást okoz.
■ Nem szabad láncos vagy fogazott fűrészlapot használni. Az ilyen betétszerszámok gyakran okoznak visszarúgást vagy az elektromos szerszám feletti ellenőrzés elvesztését.
Különleges biztonsági útmutatások a polírozáshoz:
■ Ne engedjen laza részeket a polírozó burkolathoz, ez különösen vonatkozik a rögzítő zsinórokra. Helyezze el vagy rövidítse le a rögzítő zsinórokat.
A laza, a szerszámmal együtt forgó rögzítő zsinórok megragadhatják az Ön ujjait, vagy beakadhatnak a munkadarabba.
További biztonsági útmutatások
A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie.
■ Az orsóreteszelőt csak álló szerszám esetén szabad megnyomni.
Zaj és vibráció
A zaj- és rezgésértékeket az EN 60745-nek megfelelően állapították meg.
A készülék A értékelésű zajszintjének nagysága tipikusan:
- Hangnyomás szintje: 84 dB(A);
- Hangteljesítmény szintje: 97 dB(A);
- Bizonytalanság: K
Teljes összesített rezgésérték (lakkozott felületek polírozásánál):
- E m i s s z i ó s_h=é4 , r7 m /°é k - Bizonytalanság: K 2
VIGYÁZAT!
A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.
MEGJEGYZÉS
A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszint-érték az elektromos szerszám legföbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet.
Ez jelentösen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban.
Ez jelentösen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
VIGYÁZAT!
85 db(A) hangnyomás fölött hallásvédöt kell hordani.
Használati útmutató
FIGYELMEZTETÉS!
A polírozón való mindenféle munkavégzés elött a hálózati csatlakozót ki kell húzni.
Üzembe helyezés előtt
Csomagolja ki a polírozót, és vizsgálja meg a szállítmányt a teljességére és a szállítási károkra vonatkozóan.

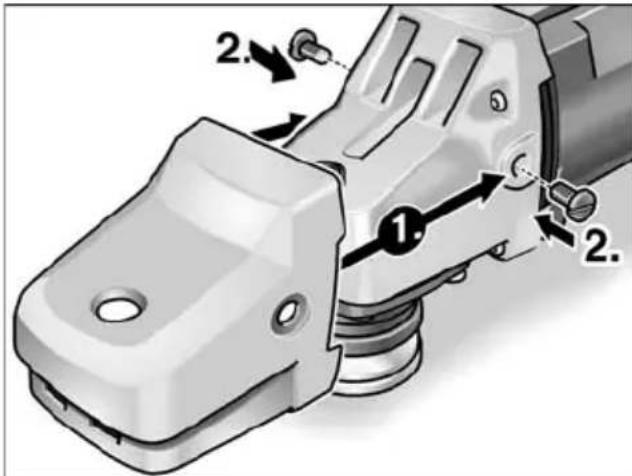

A fogantyúsapka felszerelése
■ Lazítsa meg a csavarokat vagy a fogantyút.
■ Helyezze fel a fogantyú burkolatát (1.).
■ Húzza meg a csavarokat (2.).
Be- és kikapcsolás

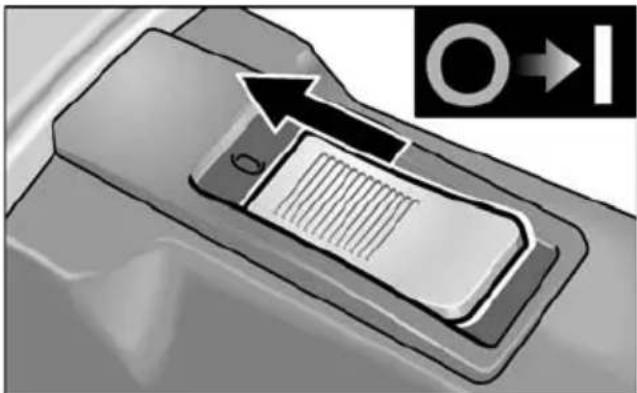

Rövid idejű üzem reteszelés nélkül:
■ Tolja előre a kapcsológombot, és tartsa meg.
■ A kikapcsoláshoz engedje el a kapcsológombot.

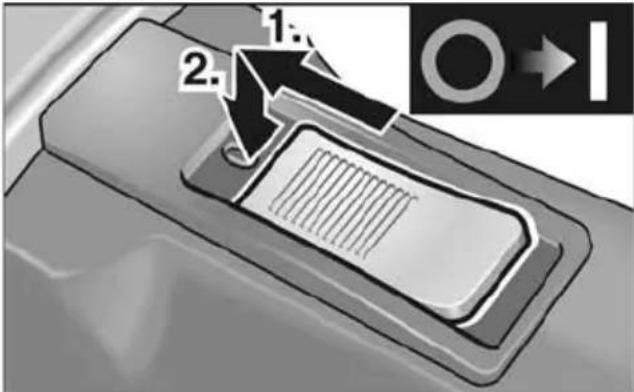

Tartós üzem reteszeléssel:
VIGYÁZAT!
Áramkimaradás után a bekapcsolt készülék újraindul.


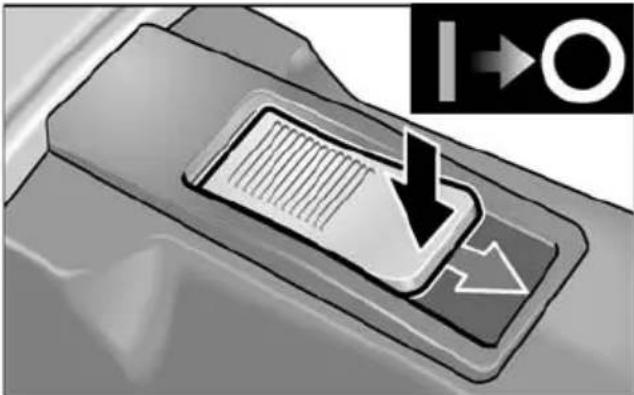

A kikapcsoláshoz nyomja meg a kapcsológomb hátsó végét, hogy kioldja a reteszelést.

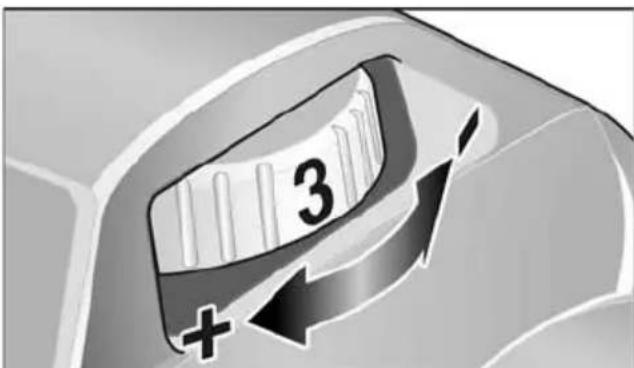

Fordulatszám előválasztása
VIGYÁZAT!
Sérülésveszély a szerszám tönkremenetele miatt. Csak a munkához megfelelő szerszámot használjon.
i
MEGJEGYZÉS
Folyamatos üzemben, túlterhelés vagy túlhevülés esetén a készülék addig csökkenti automatikusan a fordulatszámát, amíg elegendő mértékben nem hül le.

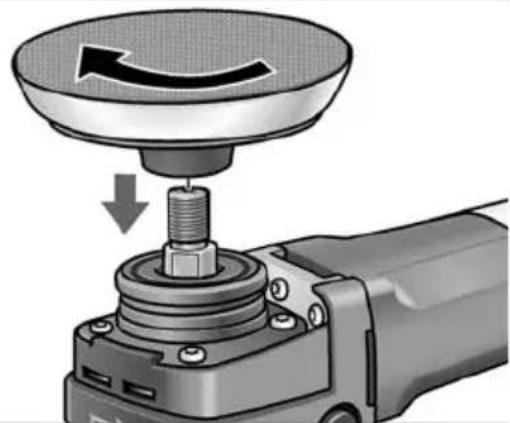

Szerszámbefogó rögzítése vagy cseréje
■ Húzza ki a hálózati dugaszt.
■ Nyomja meg, és tartsa megnyomva az orsóreteszelést.
Csavarja fel a szerszámtartót az óramutató járásával megegyező irányban az orsóra, és húzza rá kézzel.
A meglazításhoz az óramutató járásával ellenkező irányban kell forgatni.

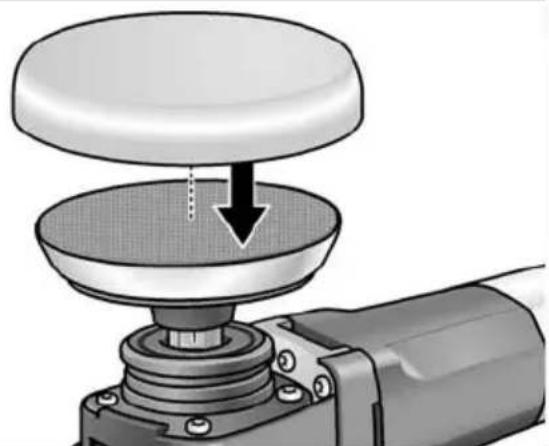

Szerszám rögzítése vagy cseréje
■ Húzza ki a hálózati dugaszt.
Nyomja rá központosan a polírozó eszközt a tépőzáras tányérra. Csak hibátlan polírozó szerszámot használjon.
■ Próbajáratást kell végezni, hogy a szerszámok központos befogását ellenőrizzük.
Munkákra vonatkozó megjegyzések
i
MEGJEGYZÉS
Kikapcsolás után a szerszám még rövid ideig tovább jár.
- Polírpaszta használata esetén minden egyes pasztához a saját szerszámát használja.
- Kényes felületeknél (pl. autólakkok) ne eröteljesen, hanem alacsony fordulatszámmal és kisebb rászorító nyomással dolgozzon.
- A szivacsok gépi úton tisztíthatók.
Karbantartás és ápolás
!
FIGYELMEZTETÉS!
A polírozón való mindenféle munkavégzés elött a hálózati csatlakozót ki kell húzni.
Tisztítás
!
FIGYELMEZTETÉS!
Fémek megmunkálásakor szélsőséges alkalmazásoknál áramvezető por rakódhat le a ház belső terében. Emiatt csökken a védőszigetelés hatékonysága! A gépet hibaáram-védőkapcsolón (kioldó áram 30 mA) keresztül üzemeltesse.
Rendszeres időközönként tisztítsa meg a készüléket és a szellőző réseket.
A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ.
A ház belső terét és a motort száraz sürített levegővel rendszeresen át kell fújni.
Szénkefék
A polírozó lekapcsoló szénnel van felszerelve. A kopási határ elérésekor a lekapcsoló szén automatikusan kikapcsolja a polírozót.
i
MEGJEGYZÉS
Cseréhez csak a gyártómű eredeti alkatrészeit használja. Idegen gyártmányok használata esetén megszünnek a gyártó cég garanciális kötelezettségei.
A hátsó szellőző nyilásokon keresztül használat közben megfigyelhető a széntűz.
Erős széntüz esetén a polírozót azonnal kikapcsolni. A polírozót a gyártó által felhatalmazott ügyfélszolgálati mühelynek átadni.
Hajtómű
MEGJEGYZÉS
A hajtásfejen lévő csavarokat a garancia időtartama alatt ne csavarja ki. Ennek figyelmen kívül hagyása esetén megszűnnek a gyártó cég garanciális kötelezettségei.
Javítások
Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati mühely végezhet.
Pótalkatrészek és tartozékok
| Pótalkatrész/tartozék Megrend. szám |
| Oldalsó kézi fogantyú 194.034 |
| Fogantyúsapka 259.403 |
További tartozékok, különösen szerszámok és polírozó segédeszközök, a gyártó cég katalógusaiban találhatók.
Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók:
www.flex-tools.com
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.
Csak EU-országok számára
Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe!
A használt villamos és elektronikai készülékekről szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőnél.
CE-Megfelelöség
Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak:
EN 60745, a 2014/30/EU, a 2006/42/EK, a 2011/65/EU irányelvek rendelkezései szerint.
A müszaki dokumentációkért felelő személy: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
A gyártó cég és a képviselői nem felelnek az olyan károkért, amelyek szakszerűtlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.
