KÄYTTÖOHJE L 1503 VR Flex
fi Alkuperäinen käyttöohjekirja 88
Käytetyt symbolit 88
Tekniset tiedot 88
Kuva koneesta 89
Turvallisuusasiaa 90
Melu ja tärinä 92
Käyttöohjeet 93
Huolto ja hoito 94
Kierrätysohjeita 95
C €-Vaatimustenmukaisuus ..... 95
Takuu 95
Käytetyt symbolit
VAROITUS!
Viittaa välittömästi uhkaavaan vaaraan.
Ohjeennoudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantumisiin.
VARO!
Viittaa mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.
OHJE
Viittaa koneen käyttöä koskeviin ohjeisiin jatärkeisiin tietoihin.
Symbolit koneessa
Lue käyttöohjeet ennen koneen käyttöönottoa!
Käytä silmiensuojaimia!
Vanhan laitteen kierrätysohjeet (katso sivu 95)!
Tekniset tiedot
| Konetyyppi | Kiillotuskone L1503VR | |
| Työkalun ∅ max. mm 140 | ||
| Kierrosnnopeus r/min 1200–4900 | ||
| Ottoteho W 1200 | ||
| Antoteho W 700 | ||
| Paino (ilman johtoa) kg 1,9 | ||
| Suojausluokka | II / ☐ | |

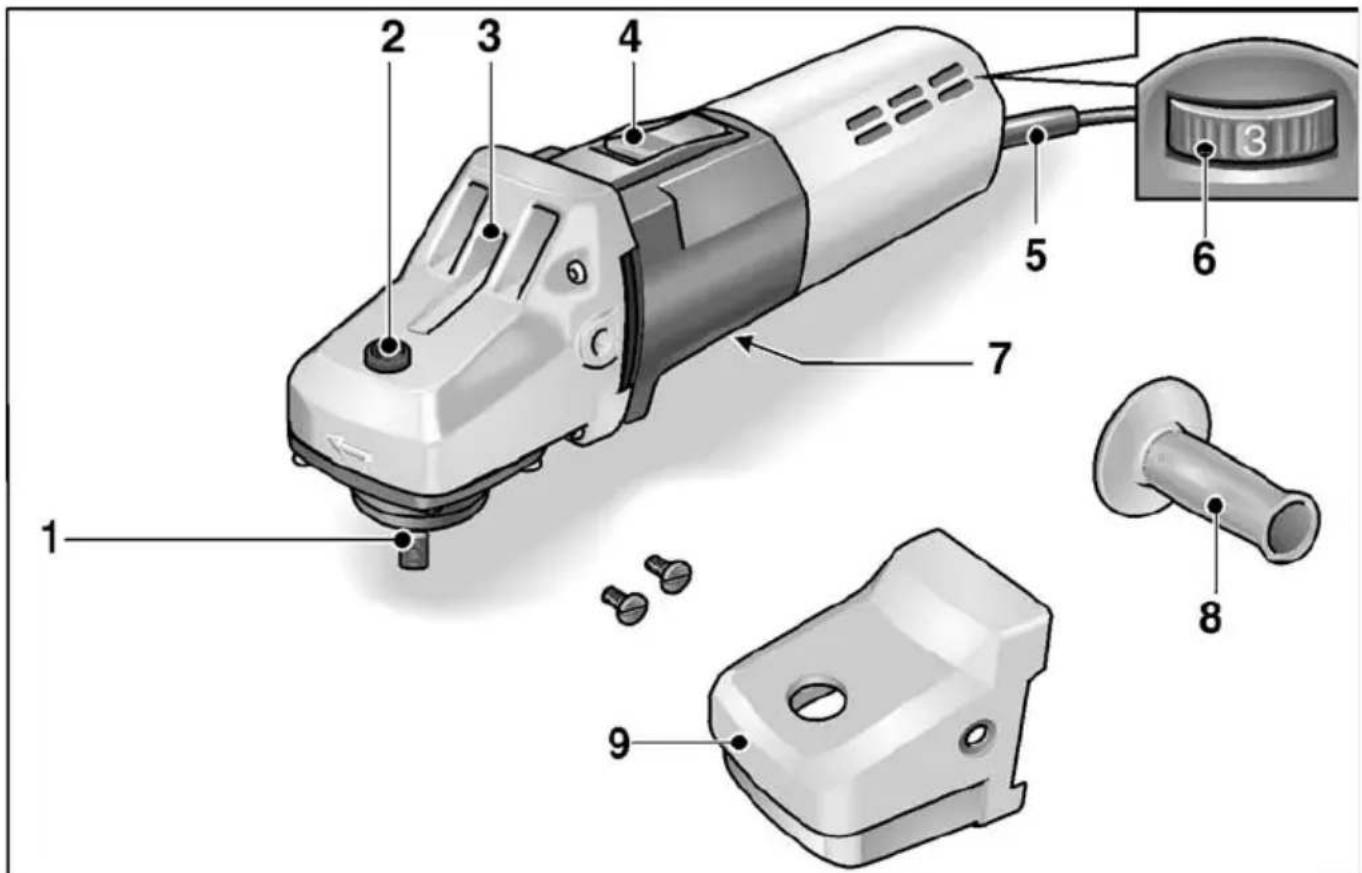

Kuva koneesta
Karan lukitsemiseen vaihdettaessa hiomalaikka.
3 Vaihteistopää
Ilman ulostulo ja pyörimissuunnan nuoli.
4 Käynnistyskytkin
Käynnistämiseen ja pysäyttämiseen. Lukitusasento jatkuvaan käyttöön.
5 Verkkojohto 4,0 m ja pistotulppa
6 Säätöpyörä kierrosnopeuden
valitsemiseen
7 Tyyppikilpi
8 K ä s i k a h v
9 Kahvansuojus
Turvallisuusasiaa
VAROITUS!
Lue ohjeet ennen kiillotuskoneen käyttöä jatoimi niiden mukaisesti:
- koneen käyttöohje,
- sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumentti-nro:315.915),
- käyttöpaikalla voimassa olevat ohjeet jatyösujelumääräykset.
Kiillotuskone on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti. Tästähuolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua. Kiillotuskonetta saa käyttää vain
-määräystenmukaiseen käyttötarkoitukseen.
-sen ollessa teknisesti moitteettomassa kunnossa.
Turvallisuuteen vaikuttavat häiriöt onkorjattava välittömästi.
Määräystenmukainen käyttö
Tämä kiillotuskone on tarkoitettu
- ammattikäyttöön teollisuudessa ja työpajoissa,
- kaikentyyppisiin kiillotustöihin, kiillotussienillä, lampaanvillalla, huopalaikoilla ja kangaslaikoilla
- käytettäväksi kiillotustyökalujen kanssa, joiden käyttö on sallittu vähintään 4900 r/min kierrosnopeudella.
Kiillotusta koskevat turvallisuusohjeet
VAROITUS!
Kaikki turvallisuusohjeet ja tässä käyttöohje-kirjassa annetut ohjeet on luettava ja niitä onnoudatettava.
Josvaroituksia ja ohjeita einoudateta, saattaa seurauksena olla sähköisku, tulipalo ja/tai vakavia loukkaantumisia. Säilytä ohjeet hyvin myöhempää käyttötarvetta varten.
Tämä sähkötyökalu on tarkoitettu käytet- täväksi kiillotuskoneena. Huomioi kaikki turvallisuusohjeet, käyttöohjeet, piirustuk- set ja tiedot, jotka toimitetaan koneen mukana. Jollet noudata seuraavia ohjeita, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakavia loukkaantumisia.
Tämä sähkötyökalu ei sovellu hiontaan, hiekkapaperihiontaan, työskentelyyn teräsharjoilla tai katkaisuhiontaan.
Sähkötyökalun käyttö ohjeidenvastaisiin käyttötarkoituksiin voi aiheuttaa vaaratilanteita ja loukkaantumisia.
- Älä käytä mitään tarvikkeita, joita valmistaja ei ole hyväksynyt tai suositellut nimenomaan tälle sähkötyökalulle.
Vaikka pystyt kiinnittämään lisätarvikkeen sähkötyökaluun, se ei takaa sen turvallista käyttöä.
Käyttötyökalun sallitun kierrosnopeuden tulee olla vähintään yhtä suuri kuin sähkötyökalussa ilmoitettu maksimi kierrosnopeus. Tarvike, joka pyörii sallittua nopeammin, saattaa mennä hajalle ja palaset sinkoutuvat ympäristöön.
Vaihtotyökalun ulkohalkaisijan ja paksuuden tulee vastata sähkötyökalun mittatietoja. Vääränkokoisia vaihtotyökaluja ei voida suojata tai hallita riittävästi.
■ Laipan tai muun tarvikkeen tulee sopia tarkasti sähkötyökalun karaan.
Vaihtotyökalut, jotka eivät sovi tarkasti sähkötyökalun karaan, pyörivät epätasaisesti, tärisevät voimakkaasti ja voivat johtaa koneen hallinnan menettämiseen.
- Älä käytä vioittuneita vaihtotyökaluja. Tarkista aina ennen koneen käyttöä, ettei vaihtotyökalussa ole säröjä tai halkeamia. Jos sähkötyökalu tai vaihtotyökalu putoaa, tarkista sen kunto.
Käytä vain hyväkuntoisia ja ehjiä vaihtotyökaluja. Kun olet tarkistanut ja asentanut vaihtotyökalun, pysyttele poissa pyörivän vaihtotyökalun tasosta ja varmista, että myös lähistöllä olevat henkilöt toimivat samoin, ja anna koneen käydä maksimi nopeudella noin minuutin ajan.
Vioittuneet vaihtotyökalut menevät yleensä rikki tässä ajassa.
Käytä henkilökohtaisia suojavarusteita. Käytä käyttökohteesta riippuen kokokasvonaamaria, silmiensuojainta tai suojalaseja. Mikäli olosuhteet niin vaativat, käytä pölynaamaria, kuulonsuojaimia, suojakäsineitä tai erikoissuojavaatetta, joka suojaa pieniltä materiaalihiukkasilta.
Suojaa silmät lenteleviltä vierailta esineiltä tms., joita voi syntyä erilaisessa käytössä. Pölynaamarin tai hengityssuojaimen tulee suodattaa käytön aikana syntyvä pöly. Pidempiaikainen voimakkaalle melulle altistuminen saattaa vaikuttaa heiken-tävästi kuuloon.
■ Varmista, että muut henkilöt pysyvät riittävän kaukana työalueelta. Jokaisen, joka tulee työalueelle, tulee käyttää henkilökohtaista suojavarustusta.
Työstettävästä pinnasta irtoavat kappaleet tai murtuneen vaihtotyökalun osat saat- tavat sinkoutua kauemmaksi ja aiheuttaa loukkaantumisia myös varsinaisen työalueen ulkopuolella.
- Pidä verkkojohto poissa pyörivistä vaihtotyökaluista. Jos menetät koneen hallinnan, verkkojohto voi katketa tai tarttua kiinni ja kätesi tai käsivartesi saattaa osua pyörivään vaihtotyökaluun.
- Älä laske sähkötyökalua käsistäsi, ennen kuin se on täydellisesti pysähtynyt.
Pyörivä vaihtotyökalu saattaa koskettaa laskualustaa, jolloin voit menettää sähkötyökalun hallinnan.
- Älä kanna koskaan käynnissä olevaa sähkötyökalua. Koskettaessaan vahingossa vaihtotyökalua vaatteet voivat tarttua siihen kiinni ja vaihtotyökalu saattaa porautua käyttäjän kehoon.
■ Puhdista säännöllisesti sähkötyökalun tuuletusaukot. Moottorin puhallin imee pölyä koteloon, ja jos metallipölyä kerä-äntyy runsaasti, seurauksena voi olla sähköisiä vaaratilanteita.
- Älä käytä sähkötyökalua palavien materiaalien lähellä. Tällaiset aineet voivat syttyä palamaan kipinöiden vaikutuksesta.
- Älä käytä vaihtotyökaluja, joiden käyttö vaatii nestemäisiä jäähdytysmenetelmiä.
Veden tai jonkin muun nestemäisen jäähdytysaineen käyttö voi aiheuttaa sähköiskun.
■ Varmista, ettei kiillotushupussa ei olla irtonaisia osia, erityisesti kiinnitysnauhoja. Piilota tai lyhennä kiinnitysnauhat.
Irtonaiset, pyörivät kiinnitysnauhat voivat tarttua sormiin tai työkappaleeseen.
Takapotku ja siihen liittyvät turvallisuusohjeet
Takapotku on koneen äkillinen reaktio, jonka aiheuttaa pyörivän vaihtotyökalun kiinnitarttuminen tai jumiutuminen. Kiinnitarttuminen tai jumiutuminen pysäyttää pyörivän vaihtotyökalun äkillisesti. Tällöin hallitsematon sähkötyökalu sinkoutuu kiinnitarttumiskohdasta vaihtotyökalun pyörimissuunnan vastaiseen suuntaan. Takapotkun aiheuttaa sähkötyökalun väärinkäyttö tai käyttö väärään käyttötarkoitukseen. Takapotku voidaan estää sopivin varotoimenpitein, kuten seuraavissa ohjeissa neuvotaan.
- Pidä sähkötyökalusta kiinni tukevalla otteella ja pidä kehosi ja käsivartesi sellaisessa asennossa, että pystyt hallitsemaan takapotkun voimat. Mikäli mahdollista, käytä aina lisäkahvaa, jotta voit hallita mahdollisimman hyvin takapotkun voiman tai reaktiomomentin. Koneen käyttäjä pystyy hallitsemaan takapotkun ja reaktiovoimat noudattamalla sopivia varotoimenpiteitä.
- Älä vie koskaan kättä pyörivän vaihtotyökalun lähelle. Vaihtotyökalu voi luiskahtaa käden päälle takapotkun sattuessa.
■ Varo asettumasta alueelle, jonne sähkötyökalu liikkuu takapotkun sattuessa.
Takapotku pakottaa sähkötyökalun vastakkaiseen suuntaan kuin kiillotuslaikan liike jumittumiskohdassa.
■ Työskentele erittäin varovasti kulmien, terävien reunojen tms. alueella.
Estä vaihtotyökalun ponnahtaminen takaisin työstettävästä kohteesta ja kiinnijuuttuminen.
Pyörivällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reunoissa tai saadessaan kimmokkeen.
Tämä aiheuttaa takapotkun tai kone riistäytyy hallinnasta
- Älä käytä ketju- tai hammastettua sahan-
terää. Tällaiset vaihtotyökalut aiheuttavat usein takapotkun tai sähkötyökalun hallinnan menettämisen.
Erityiset kiillottamista koskevat turvallisuusohjeet
■ Varmista, ettei kiillotushupussa ei olla irtonaisia osia, erityisesti kiinnitysnauhoja. Piilota tai lyhennä kiinnitysnauhat.
Irtonaiset, pyörivät kiinnitysnauhat voivat tarttua sormiin tai työkappaleeseen.
Muita turvallisuusohjeita
■ Verkkojännitteen ja jännitetietojen tulee olla samat kuin tyyppikilvessä.
■ Paina karalukkoa vasta sitten, kun työkalu on pysähtynyt.
Melu ja tärinä
Melu- ja tärinäarvot mitattiin standardin EN 60745 mukaan.
Koneen A-painotettu melutaso on tavallisesti:
- Äänenpainetaso: 84
- Äänitehotaso: 97
– Epävarmuus: K
Tärinän kokonaisarvo (maalipintoja kiillotettaessa):
– Päästöarvo: a_h=4,7m^2/s
- Epävarmuus: K 2
VARO!
Ilmoitetut mittausarvot koskevat uusia laitteita.
Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.
i OHJE
Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 60745 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin. Ilmoitettu tärinätaso tarkoittaa altistumisen tsoa sähkötyökalun pääasiallisessa käyttötarkoituksessa.
Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta.
Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi. Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei varsinaisesti käytössä. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi. Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja käyttötyökalujen huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.
VARO!
Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.
dB (A);
dB (A);
= 3 dB.
= 1,5 m/s
Käyttöohjeet
VAROITUS!
Irrota pistotulppa pistorasiasta aina ennen kiillotuskoneeseen kohdistuvia töitä.
Ennen käyttöönottoa
Ota kiillotuskone pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.

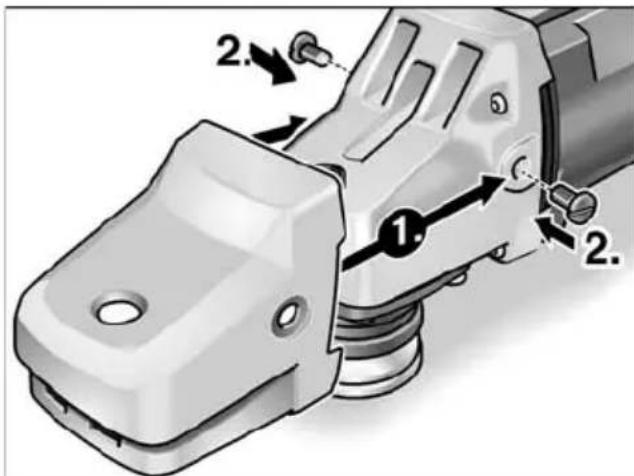

Vaihteistosuojan kiinnitys
■ Irrota ruuvit tai käsikahva.
■ Työnnä vaihteistosuoja paikoilleen (1.).
■ Kiristä ruuvit (2.).

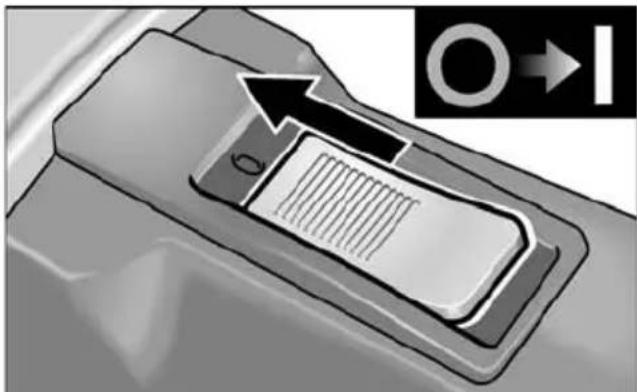

Käynnistys ja pysäytys Lyhytaikainen käyttö ilman lukitustoimintoa:
Työnnä käynnistyskytkin eteen ja pidä siitä kiinni.
■ Pysäytä kone vapauttamalla käynnistyskytkin.
Pitempi työjakso lukitustoiminnolla:
VARO!
Päällekytketty kone käynnistyy jälleen sähkökatkon jälkeen.


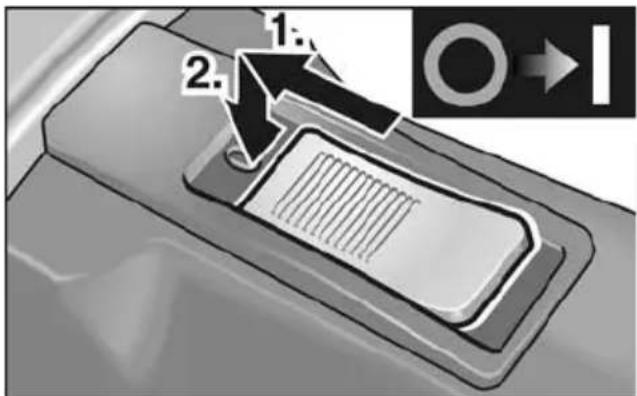

1. 2.Työnnä käynnistyskytkin eteen ja lukitse se painamalla kytkimen etuosasta.

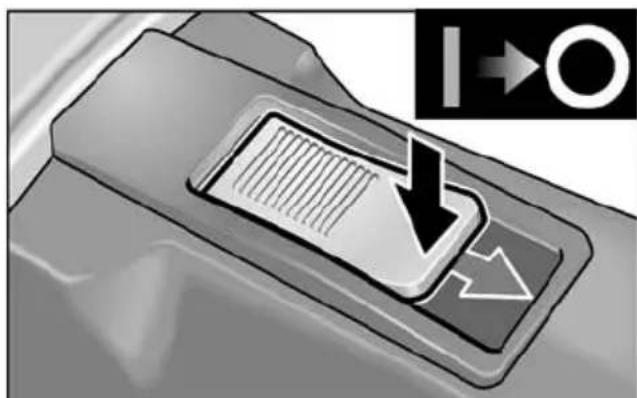

Pysäytys: avaa lukitus painamalla käynnistyskytkimen takaosasta.

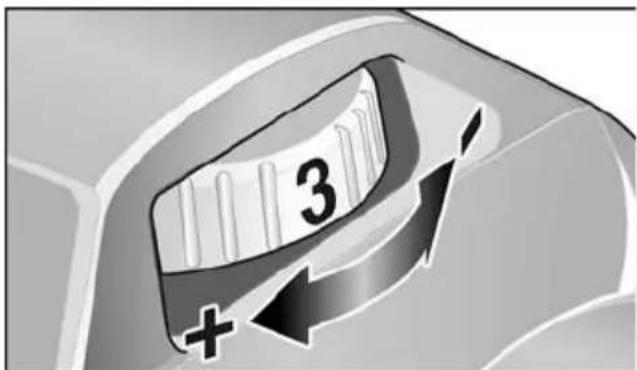

Kierrosnopeuden valinta
VARO!
Loukkaantumisvaara työkalun vaurioitumisen johdosta. Käytä työkalua sen käyttötarkoituksen mukaisesti.
OHJE
Koneen ylikuormittuessa tai ylikuumetessa pitemmän työjakson aikana kierrosnopeus alenee automaattisesti, kunnes kone on jäähtynyt riittävästi.

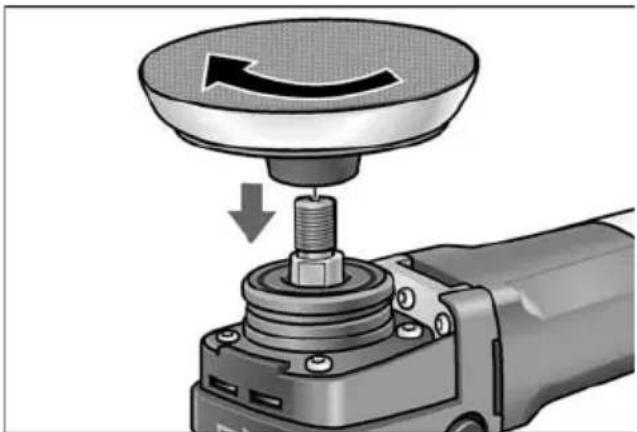

Työkalun pitimen kiinnitys tai vaihto
■ Irrota pistotulppa pistorasiasta.
■ Paina karalukkoa ja pidä se pohjaan painettuna.
Kiinnitä työkalunpidin karaan myötäpäivään kiertäen ja kiristä käsikireydelle. Irrota vastapäivään kiertäen.

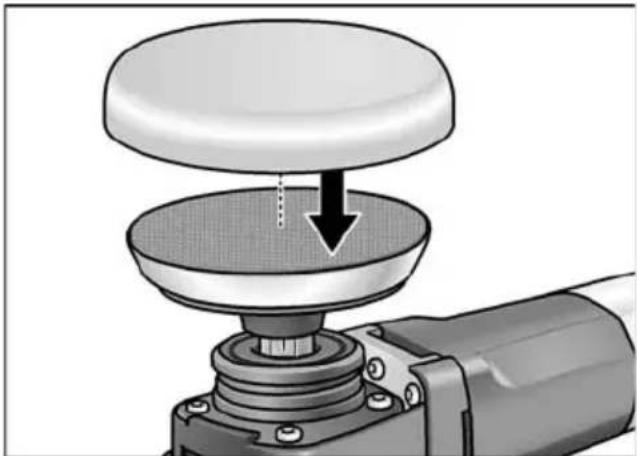

Työkalun kiinnitys ja vaihto
■ Irrota pistotulppa pistorasiasta.
Paina kiillotustarvike kiinni tarra-alustaan, niin että aukko on keskellä. Käytä vain ehjiä kiillotustyökaluja.
■ Koekäytä konetta ja tarkista, että työkalu on kiinnittynyt keskelle.
Työohjeita
OHJE
Työkalu pyörii vielä jonkin aikaa koneen sammuttamisen jälkeen.
– Käytettäessä kiillotustahnaa käytä joka tahnalle omaa työkalua.
– Jos työstettävä pinta (esim. auton maalipinta) on arka, älä paina liian voimakkaasti, vaan käytä alhaista nopeutta ja paina vain kevyesti.
- Kiillotussienet voidaan pestä koneellisesti.
Huelto ja hoito
VAROITUS!
Irrota pistotulppa pistorasiasta aina ennen kiillotuskoneeseen kohdistuvia töitä.
Puhdistus
VAROITUS!
Metalleja työstettäessä saattaa äärimmäisissä käyttöolosuhteissa koneen rungon sisälle kerääntyä sähköä johtavaa pölyä. Suojaeristys heikkenee! Käytä konetta vain vikavirta-suojakytkimen kanssa (laukaisuvirta 30 mA).
Puhdista kone ja jäähdytysilma-aukot säännöllisin välein. Puhdistusväli riippuu työstettävästä materiaalista ja käyttöajan pituudesta.
Puhalla koneen sisätila ja moottori puhtaaksi kuivalla paineilmalla säännöllisin välein.
Hiiliharjat
Kiillotuskone on varustettu itselaukeavilla hiiliharjoilla.
Kun itselaukeavat hiiliharjat ovat kuluneet minimipituuteen, kiillotuskone kytkeytyy automaattisesti pois päältä.
OHJE
Vaihda hiiliharjojen tilalle vain valmistajan alkuperäisosat. Käytettäessä muiden valmistajien hiiliä valmistajan myöntämä takuuei enää ole voimassa.
Takimmaisista ilman sisääntuloaukoista voidaan tarkkailla hilten kipinöintiä käytön aikana.
Jos hilten kipinöinti on voimakasta, pysäytä heti kiillotuskone. Toimita kiillotuskone valmistajan valtuuttamaan huoltoliikkeeseen.
Vaihteisto
OHJE
Älä avaa vaihteistopään ruuveja koneen takuuaikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.
Korjaukset
Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.
Varaosat ja tarvikkeet
| Varaosa/tarvike Til.-nro | |
| Sivukahva 194.034 | |
| Kahvansuojus 259.403 |
Katso muut lisätarvikkeet, etenkin työkalut ja kiillotustarvikkeet valmistajan tuote- esitteestä.
Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme:
www.flex-tools.com
Kierrätysohjeita
VAROITUS!
Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.
Koskee vain EU-maita
Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana!
Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteseen ja ohjattava ympäristöystävälliseen kierrätykseen.
OHJE
Lisätietoja käytöstä poistetun koneen kierrätysmahdollisuuksista saa alan liikkeistä!
CE -Vaatimustenmukaisuus
Vakuutamme yksinomaisella vastuullamme, että kohdassa »Tekniset tiedot« kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen:
EN 60745 direktiivien
2014/30/EU, 2006/42/EY ja 2011/65/EU määräysten mukaisesti.
Vastuun poissulkeminen
Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää.
Valmistaja ja valmistajan edustaja eivät vastaa vahingoista, joiden syynä on ohjeiden vastainen käyttö tai koneen käyttö muiden kuin valmistajan tuotteiden kanssa.
