Termék típusa	Professzionális mosogatógép (pult alá / fedő / eszközmosó verziótól függően)
Márka	Colged
Modell	Toptech 32.1
Elektromos táplálás	230 V egyfázisú vagy 400 V háromfázisú (verziótól függően)
Frekvencia	50/60 Hz
Maximális víznyomás	4 bar (400 kPa)
Maximális bemenő víz hőmérséklet	50 °C
Maximális lefolyási magasság	1 m (leeresztő szivattyúval) / padlón (szivattyú nélkül)
Zajszint	LpA max 55 dB (pult alá), 65 dB (fedő), 76 dB (eszközmosó)
Mosási programok	Standard (PRG1-PRG3, DRAIN, CLEAN) és Speciális (ECO, NEW, LONG, GLASS, OSMO WATER, ACT1/ACT2, PRG4/PRG5, STEEL, COLD, PLATE, SAN A030/A060)
Tartály anyaga	Rozsdamentes acél
Szűrőrendszer	Kivehető integrált szűrő
Vízlágyító	Beépített (opcionális) vagy külső
Biztonság	Biztonsági termosztátok, nyomáskapcsoló, földelés, univerzális kapcsoló
Rendszeres karbantartás	A szűrők és a mosókarok rendszeres tisztítása; leeresztés a nap végén
Alkatrészek	Kizárólag eredeti alkatrészeket használjon
Megfelelőség	EN/CEI 61000-3-11, NFC 15-100
Környezetvédelem	Újrahasznosítható a hatályos eljárások szerint; ne dobja a háztartási hulladékba

Gyakran ismételt kérdések - Toptech 32.1 Colged

Hogyan indítsak el egy mosási ciklust a Colged Toptech 32.1 készüléken?

Győződjön meg arról, hogy a mosókarok és a szűrők megfelelően vannak elhelyezve, a túlfolyó a helyén van, és a mosószer és öblítőszer szintje elegendő. Nyomja meg az ON/OFF (1) gombot a készülék bekapcsolásához. Válassza ki a kívánt programot a (2) vagy (3) gombokkal, majd nyomja meg a START (4) gombot. A ciklus elindul, és a folyamatjelző mutatja az előrehaladást.

Mi a teendő Er02 hiba (szennyvíz elvezetés) esetén?

Az Er02 hiba leeresztési problémát jelez. Ellenőrizze, hogy a lefolyócső nincs-e meghajlítva, összenyomva vagy eltömődve. Győződjön meg arról, hogy a szifon és a szűrők nincsenek elzáródva. A túlfolyóval rendelkező modelleknél a túlfolyót el kell távolítani a leeresztési ciklus előtt.

Hogyan tisztítsam meg a mosogatógép szűrőit?

Ürítse ki teljesen a tartályt a 4.10 fejezet utasításai szerint. Vegye ki a kosarakat. Távolítsa el az integrált szűrőt minden fél szűrőt a fogantyúnál felemelve (7. ábra). Óvatosan tisztítsa meg az összes szűrőt folyó víz alatt, anélkül hogy súroló hatású tisztítószereket használna. Tisztítás után helyezze vissza helyesen az összes alkatrészt.

Hogyan regeneráljam a beépített vízlágyító gyantáit?

Amikor a 'MANQUE DE SEL RÉGÉNÉRANT' (REGERERÁLÓ SÓ HIÁNY) szimbólum megjelenik, vegye ki a kosarat, távolítsa el az integrált szűrőt, csavarja le a sótartály kupakját (8. ábra) és öntsön kb. 700 g regeneráló sót (adalékanyagok nélküli konyhasó, 1-2 mm-es szemcsék) a mellékelt tölcsér segítségével. Erősen zárja vissza a kupakot. A jelzés néhány perc múlva eltűnik.

Milyen típusú mosószert használjak a mosogatógépben?

Kizárólag professzionális mosogatógépekhez való mosószereket használjon. Soha NE használjon klór- vagy hipoklorit alapú mosószereket. Automatikus mosószeradagoló felszerelése ajánlott az optimális adagolás érdekében.

Hogyan aktiváljam a ciklus automatikus indítását?

Az automatikus indítás aktiválásához először engedélyezze azt a konfigurációs menüben (lásd 7. fejezet). Ha aktiválva van, az 'A' szimbólum megjelenik a kijelzőn. A ciklus automatikusan elindul az ajtó (vagy fedél) zárásakor anélkül, hogy meg kellene nyomni a START gombot. Az ideiglenes kikapcsoláshoz tartsa lenyomva a START gombot néhány másodpercig nyitott ajtónál.

Mi a teendő, ha a készülék nem melegszik (Er03 vagy Er22 hiba)?

Az Er03 és Er22 hibák a hőmérséklet visszaállításának hibájára utalnak. Kapcsolja ki, majd be a készüléket, és indítson el egy új ciklust. Ha a probléma továbbra is fennáll, lehet, hogy egy hibás érzékelőről (Er05-Er08) vagy biztonsági termosztátról (Er5F) van szó. Vegye fel a kapcsolatot egy hivatalos szervizzel.

Hogyan ürítsem ki a tartályt a nap végén?

Ha a gép leeresztő szivattyúval (opció) rendelkezik, válassza ki a ProClean vagy ProDrain programot a PROGRAMVÁLASZTÁS (3) gombbal, majd nyomja meg a START (4) gombot. A leeresztő és öntisztító ciklus lefut, és a készülék automatikusan kikapcsol. A szivattyú nélküli modelleknél kapcsolja ki a készüléket, távolítsa el az integrált szűrőt és húzza ki a túlfolyót a gravitációs leeresztéshez.

Hol található a sótartály a Colged Toptech 32.1 készüléken?

A sótartály a kosár és az integrált szűrő eltávolítása után érhető el (7. ábra). A tartály alján található, egy kupakkal zárva (8. ábra). Csavarja le a kupakot a regeneráló só hozzáadásához.

Hogyan kell helyesen telepíteni a mosogatógépet?

A telepítést szakképzett technikusnak kell végeznie. Helyezze a készüléket a négy lábára, és állítsa be vízszintesen. Csatlakoztassa a vízbemenetet egy közeli elzáró szeleppel (max nyomás 4 bar, max hőmérséklet 50 °C). Az elektromos csatlakoztatáshoz univerzális kapcsoló szükséges, legalább 3 mm érintkezési távolsággal. Tartsa be a megadott kábelkeresztmetszeteket (H07RN-F). A lefolyónak szabadnak vagy szivattyúsnak kell lennie (max magasság 1 m).

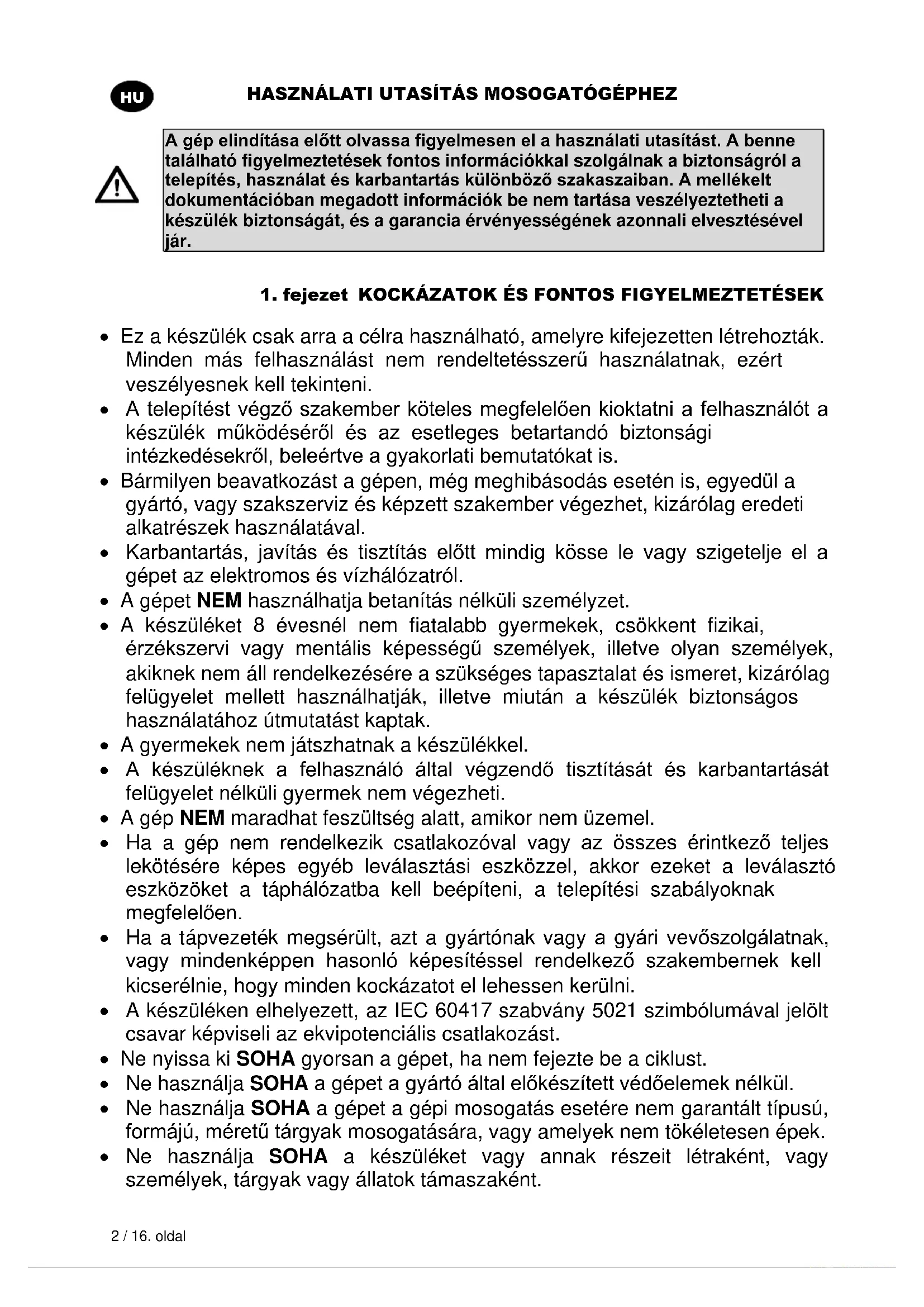

HASZNÁLATI ÚTMUTATÓ Toptech 32.1 Colged

A gép elinditása elött olvassa figyelmesen el a használatiutasítást. A benne talalható figyelmeztét sék fontos informaciókkal szolgálnak a biztonságróla telepités, használat és karbantartás különboző szakaszaiban. A mellekelt dokumentácioban megadott informaciók be nem tartasa veszélyeztetheti a készülékBiztonságát,ésa garancia érvényességénék azonnali elvesztésével jár.

1. fejezet KOCKÁZATOK és FONTOS FIGYELMEZTETÉSEK

• Ez a keszülékCsak arra a celra hasznalhato, amelyre kifejezetten letrehozták. Minden mas felhasznalast nem rendeltetesszeru hasznalatnak, ezert veszélyesnek kell tekinteni.
• A telepitest végzó szakember köteles megfeleloen kioktatni a felhasznalot a keszülék muködéséröl és az esetleges betartando biztonsági intezkedesekról, beleertve a gyakorlati bemutatokat is.
• Bármilyen beavatkozást a gépen, meg meghibásodás esetén is, egyedül a gyártó, vagy szakserviz és képzett szakember vegezhet, kizárólageredeti alkatrészek hasznalatalval.
• Karbantartás, javítás és tiszítás elött mindigkösse le vagy szigetelje el agépet az elektromos és vizhalózatról.
• A gépet NEM használatja betanítás nélküli személyzet.
• A készüléket 8 évesnélem fiatalabb gyermek, csökkent fizikai, érzékszervi vagy mentalis képességú szemelyek, illetve olyan személyek, akiknek nem áll rendelkezésére a szükséges tapasztalat és ismeret, kizárólag felügyelet mellett használhatják, illetve miután a készülék biztonságos használatához utmutatást kaptak.
• A gyermekek nem jatszhatnak a keszülékkel.
• A keszüléknek a felhasznaló altal vegzendö tisztitásat és karbantartásat felügyelet nélküli gyermek nem vegezheti.
• A gép NEM maradhat feszültseg alatt, amikor nem üzemel.
  Ha a grep nem rendelkezik csatlakozóval vagy az összes érintkező teljes lekötésére képes egyeb levalasztási eszközzel, akkor ezeket a leválasztó eszközöket a taphalózatba kell beepiteni, a telepitési szabályoknak megfeleloen.
• Ha a tapvezetek megsérult, azt a gyartónak vagy a gyári vevöszolgálatnak, vagy mindedképpen hasonlo képesitésel rendelkező szakembernek kell kicserélnie, hogy minded kockázatot el lehessen kerülni.
• A keszüléken elhelyezett, az IEC 60417 szabvány 5021 szimbólumával jelölt csavar képviseli az ekvipotenciális csatlakozást.
• Ne nyissa ki SOHA gyorsan a gépet, ha nem fejezte be a ciklust.
• Ne használja SOHA a gépet a gyartó altal elokészített védöelemek nélkül.
• Ne használja SOHA a gépet a gépi mosogatas esétère nem garantált típusú, formájú, méretü tárgyak mosogatasára, vagy amelyek nem tokeletesen épek.

• Ne használja SOHA a készüléket vagy annak részeit létrákent, vagy személyek, párgyak vagy állatok támaszákent.

• Ne terhelje tuli SOHA az elulso betoltésu gépek nyitott ajtajat, amitCsak az edenyekkel teli kosar megartasara mreteztek.

• Ne nyúljon SOHA bele puszta kézzel a mosogatószeres oldatokba.
• Ne fordítsa fel SOHA a gépet a telepítés után.
• Ha rendellenes mücködest vagy folyadékszivargást észlé, kõsse le azonnal az elektromos áramot, és zárja el a vizellátást.
• Ne helyezze a mosogatógepet 50^ feletti hóforrások kozelébe.
• Ne hagyja SOHA a mosogatogepet legkori hatasoknak kiteve (esö, nap stb.)
• A mosogatógepet nem szabad megfelelo védelmet nélkūlòzǒ külso környezetbe telepíteni.
• Soha ne kapcsoljon be mosogatasi programot a tulfolyo nélkül, ha van.
• Soha ne kölitsen magneses targyakat a géphez.
• Ne használja a gép felső részét rakodópolcnak.
• A telepitést vegzō szakember kötelessége a jo hatásfoku foldelés Ellenörzese.
• A bevizsgalás végén a telepítő szakember kõteles irásos nyilatkozatot kiadni a helyes telepítésról és bevizsgalásról, minded elöirásnak és szabálynak megfeleloen.
• NE módosítsa az elhelyezést vagy a gépet alkoto elementek, az ilyen müveletek ronthatják a gép biztonságát.
• Hangnyomási szint az EN ISO 4871 szerint

LpA Max = 55 db Kpa=2,5 db beépített valtozatoknal
LpA Max = 65 db Kpa=2,5 db kalapos valtozatoknál
LpA Max = 76 db Kpa=1,5 db mosogatógép valtozataoknal

• Legmagasabb betaplalasi vizhormerseklet: 50^
• Legnagyobb betaplalasi viznyomás: 4 bar (400 kPa)
• Állando jerlegü vizhálozati csatlakoztatasra elóirányzott készülék.
• A keszüléket nem szabad vizsugárral vagy gozzel tiszítani.
• Legnagyobb uritési magassag

A foldtol tulfoval szerelt valtozatoknál
Legnagyobb magassag 1 m uritószivattyúval szerelt valtozatoknal

1.1 Normál üzemi körülmények

Környezeti hämér séklet: 40 °C max /4 °C min (koźep 30 °C)

Magassag : legfeljebb 2000 mét er

Relativ páratartalom : Max 30% 40 °C mellett / max 90% 20 °C mellett

2. fejezet BEVEZETÉS

Figyelmeztétés:

Örizzé gondosan a teljes dokumentációt a készülék mellett; adja át a használatra kijelött szakembereknek és kezelőknek, és idöttó rádon örizze, biztonságos elhelyezésel, esetleges másolatokkal a gyakori tanulmányozáshoz

A kezelonek el kell olvasnia, megertenie es elsajatitania a jelen utasitast a gépen vegzett barmilyen muvelet elinditasa elott.

A keszülék kizárolag professzionalis kozösségi edenymosogatára szolgál, tehat a telepités, a hasznalat és a karbantartás minded esetben képzett szakember feladata, a gyartó utasításainak betartásával.

Jotallas:

A gyartó nem vallal semmilyen felelosséget es garanciat az adott utasítasok be nem tartásaból, vagy a gép nem megfelelo használatából keletkezó tárgyi vagy személyi károk esétén.

A mellekelt dokumentacioban megadott informaciok be nem tartasa veszelyeztetheti a keszulek biztonsagat, es a garancia ervenyessegenek azonnali elvesztsevel jr.

A nem felhatalmazott szakember altal vegzett telepitesek es javitasok, vagy nem eredet alkatreszek hasznalata azonnali garanciavesztessel jr.

Tárolás:

Szállítás és lerakás: -10 °C és 55 °C között, legfeljeabb 70 °C fokos csúsçertékkel (legfeljebb 24 orán keresztül)

3. fejezet TELEPITÉS

A helyes telepités meghatározó a gép jó muködéséhez. A gép telepitéshez szükséges egyes adatok a gép jobb oldalan elhelyezett adattablán talalhatók, és masolatban a jelen utasítás boritóán.

A telepitest kizarolag minositetts felhatalmazott szakemberek vgezhetik.

3.1 Kicsomagolás

Ellenorizzee a csomagolas epsegét, irja fel a szallitolevelre az esetleg eszlett séruliseket. A csomagolas eltavolitasa utanBizonyosodjon meg a keszulek epsegerol; ha a gep seruI, ertesitse azonnal a visonteladot fax vagy tertivevényes ajanoltt level utjan, es ertesitse a szallitast vegzó szalltmanyozot. Ha a serulisek oylanok, amelyek a gepBiztonsagat veszelyeztetik, ne telepitse és/vagy hasznalaja a gepet egy minositett szakember beavatkozásäig.

A csomagolasi element (múanyag zacskók, habositott poliszirol, szegek stb. ...) ne maradjanak gyermekek és háziallatok szamára elerhető helyen, mert jelentős veszélyforrást jelentenek.

3.2 Elhelyezés

Ellenorizze, hogy a telepitési területen ne legyenek talalhatok, vagy megfeleloen vedettek legyenek az oyan tárgyak és anyagok, amelyeket a gépból muködés kozben kilépő vizgőz károsithat.
- A mosogatógep elhelyezese elott keszitse elo a helyiségben az elektromos tapellatas, a vizvetel es a lefolyas berendzeseit.
- Abban az esetben, ha a beepitett gépet egyik oldalon fal melle helyezik, maradion legalább 10 mm távolság a gép falai és a közeli felületek kozött.
- A padlozat vagy a beépītes ágy legyen mérezev, hogy vegye tekintetbe a mosogatóge összsúlyát.
- A stabilitásBiztosítása érdekében telepítse és szintezze a gépet a négy lábára helyezve.
- Ez a keszülék csak rögzítéttt csatlakozásra alkalmas, az egyéb telepítési megoldásokat a gyártóval kell egyeztetni és jováhagyatni.
Távolítsa el a védófóliát a felületról a mosogatógep használatának megkezdéselött.

3.3 Elektromos csatlakozás

• A gép adattablaján jelzett teljesitménynek megfeleloen méreetzett vagy kalibralt oyan omnipolaris fokapcsolot kell alkalmazni, amely megszakitja az összes érintkezôt, beleertve a nullat is, a nyitott érintkezok kozotti távolság legalabb 3 mm legyen, és amelyBiztonsagi magnetotermikus kioldással vagy biztositékokkal rendelkezik.
• A fokapcsolot az elektromos halozaton, a telepitéshez köl ellhelyezni, es esetenkent kizarolag egy keszüléket szolgálat ki.
• Az elektromos halózat feszültsegének és frekvenciájának az adattablán jelzett értékeknek megfelelonek kell lennie.

• Hatékony födelörendszert kell alkalmazni, a hatályos balesetvédelmi jogszabályoknak megfeleloen, a gépkezelő és a készülék biztonságár érdekében.

• A jelen keszülék megfelel az EN/IEC 61000-3-11 tanúsítványnak, ha a rendszerellenállás Z_sys egyenlo vagy kisebb, mint Z_max a felhasznaló pápellatási rendszere és a nyilvános rendszer közötti érintkezési ponton. A telepîstest vegzö szakember vagy a keszülék felhasznalója a felelos annak Ellenőrzésére, hogy a keszülék kizárólag oyan páfeszültseghez csatlakozzon, ahol a rendszerellenállás Z_sys egyenlo vagy kisebb, mint Z_max

	Zmax
Mosogatógép	0,21 Ω
Lenyitható tető	0,24 Ω
Beépített	0,41 Ω

• A kizárólag H07RN-F típusú pátkábel a következő aramerösségre méreetzett gezetékkel, 60 °C mellett, mobil szolgálatnál:

• Háromfázisú gép

-5x2,5 mm^2 20 A-ig
-5x4mm^230A-ig
-5x6 mm^2 38 A-ig
-5x10 mm^2 54 A-ig

Egyfazisugép

-3x1,5mm^216A-ig
-3x2,5 mm^2 25 A-ig

• Nem szabad húzásnak vagy összenyomásnak kitenni a normal mücködes vagy a normal karbantartás során.
• A keszüléket ezenfelül egy ekvipotencialis rendszerhez is csatlakoztatni kell, amelynek a csatlakoztatása az IEC 60417 5021 szimbólummal jelzett csavar segitségével történik.
• Az ekvipotencialis gezetek legalabbb 10mm^2 keresztmetszetulegeyen.
  Tartsa be a kapcsolasi rajzon jelzett polaritasokat.
• További információkér tanulmányozza a kapcsolási rajzot.

Tilos tobbszörös dugaszolóaljat, adapter, nem megfelelo tipusu és keresztmetszetü gezéték, illetve a hatályos üemtechnikai szabványoknak meg nem felelo hosszabbitos csatlakozások használata.

3.4 Hidraulikus bekotés

A keszüléket egy Hajlékony cso segitségével kell csatlakoztatni a vizhalózathoz. A vizhalózat és a keszülék elektramos szelepe között egy elzaró szelepet kell elhelyezni. Az elzaró szelepnek a keszülékhez közel kell lennie.

• A viz tapellatásanak, homérsekletének és nyomásanak meg kell feelnie a gep muszaki jellemzöinek adattablaján jelzett ertékeknek.
• Bizonyosodjon meg arról, hogy a taphozam ne legyen 20 l/perc értéknél alacsonyabb.
  Ha a viz kemenysége nagyobb, mint 14 f (8 dH), akkor ajanlott a gépet belso lagyitóval hasznalni. Ha a viz kemenysége nagyobb, mint 35 f (19,5 dH), akkor szereljen be egy külso lagyítot az elektromos szelep elé.
  Lagyitoval nem rendelkez gepeknel; ha a viz kemenysige nagyobb, mint 14 f (8 dH), akkor szereljen be egy kulso lagyitot az elektromos szelep elé.
  Nagy gezetoképpessegu, nagyon magas asvanymaradvany-koncentraci oseten a vizben ajanlott egy ioncserelberendezes telepitese.
• A sótanán vízzel vagy egyébként magas nátrium-klorid koncentráoji vízzel történő használatra szánt gépeket egyedileg kell megrendelni, mivel a felépítésükhöz egyedi anyagok szükségesek.
• Ne használjon ioncserét vizet rézvisszanyerő telepes hovisszanyerő rendszerrel rendelkező gépekné. Ilyen esetekben rendelje a gépet rozsdamentes telepes valtozatban.

Szabad kifolyás

3.5 Csatlakoztatás a lefolyórendszerhez

• A lefolyórendszert a géppel együtt szállitott leeresztócsö szállitasi kapacitásanak megfelelo méretu szabad szifonos viznyelövel kell kialakitani. A csonek mindenfajta huzás, szorítas, Hajlítas, lapítas, nyomás vagy kényszerités nélkül kell elernie a viznyelot.
• A medence uritese gravitationoal megy vegbe, tehat a lefolyonak alacsonyabb szinten kell lennie, mint a gepalap.

Urtó szivattyuval (optionalisan elerheto)

• Amennyiben a lefolyó nem lenne a gép alapjánál alacsonyabb szinten, akkor hasznáhlato az uríto szivattyúval rendelkező valtozat (opcionálisan elérhető).
• Ebben az esetben a lefolyó legnagyobb magassága 1 m lehet.
• Mindig Ellenörizze, hogy a lefolyó megfeleloen muködjon, és hogy ne legyen eltömódve.
• Minden egyeb megoldast elozetesen a gyartóval kell egyezteti és jováhagyatni.

3.6 Fenyesito- es tiszitószer

• A fenyesitó es tisztitószer adagolása a gépbe gyárilag szerelt adagoló segitségevel történik, ha van a modellnél.
• Az adagolást a vizkeménység lapjan a telepitő szakember állapütja meg,aki gondoskodik az adagolók kalibrálásárol is.

A kalibrás végrehajtása elött tölse fel az adagolok pácsöveit a megfelelo termékkel.
- A kalibrálás a megfelelo szabályozócsavarok segitségével történik, vagy kózvetlenül a vezérlopanelen, ha van.
- A folyadékok szintje a tartályban legyen megfeleloen magas a felszíváshoz; nem szabad soha urítésig leereszteni, sem pedig korrozív vagy nem tiszta anyagokkal feltölteni. SOHA ne használjon KÍR Vagy HIPOKLORIT alapú mosogatószereket.

Mindig ajánlott egy automatikus mosogatoszer-adagoló beszerelése.

4. fejezet A GÉP HASZNÁLATA

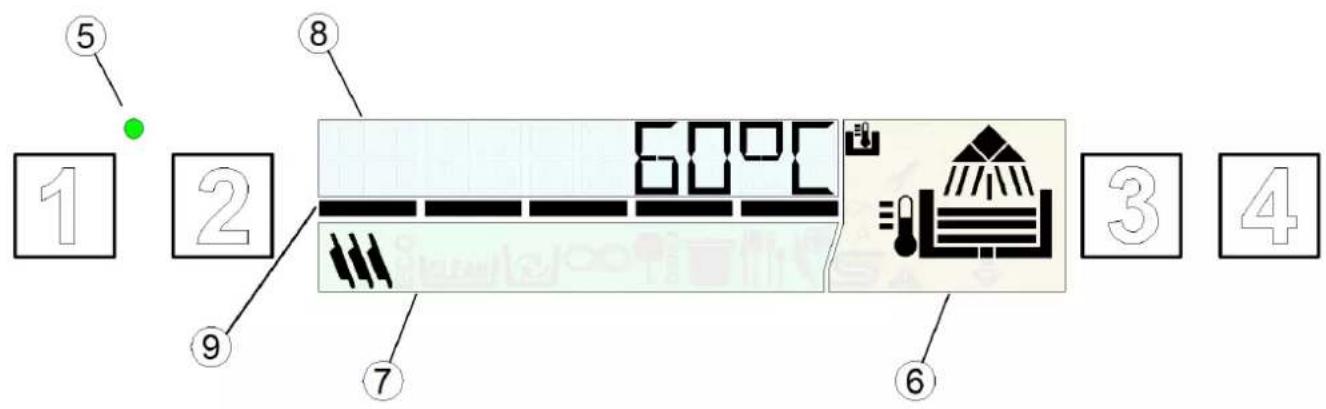

4.1 Grafikus interfész

Hivatkozással az 1.abrára

1	ON/OFF NYOMÓGOMB	6	GÉPÁLLAPOT-KIJELZÉS terület
2	SPECIALIS PROGRAMVÁLASZTÓ nyomógomb	7	CIKLUSKIJEZÉS terület
3	PROGRAMVÁLASZTÓ nyomógomb	8	SZÖVEGKIJELZő
4	START NYOMÓGOMB	9	IDŐSÁV
5	STANDBY led
Színek és műveleti állapotok Hivatkozással a 2. abrára

Zöld (2a ábra)

• Üzemkész gép

Kek (2b ábra)

• Mosogatasi ciklus folyamatban.

Sarga (2c ábra)

• A gép elokészítési fázisban
• Mosási adalekok hianya
• Sohiany (csak beepitett lagyitos valtozatok)

Piros (2d ábra)

Egy sulyos rendellenesseg meglete.

• Korlatozott vagy nem lehetséges muködés: Ellenörizze a jelzett hibakódot, és szükség eseten lépjen kapcsolatba a muszaki vevösztolgállatt.

Mosái fázisok
Mülködés kölben a területi kijelző (6) megjelenít i a munkaciklus különböző fázisait:
L	Toltés	OK	Mosás
E	Fütés Elért munkaszint		Öblítés
O	Elért munkahómér séklet		Ürítés
Funkció szimbólumok
	Akkor túnik elő, amikor a kijelző megjelenít i a bojler hörmpsékletét		Akkor túnik elő, amikor a kijelző megjelenít i a medence hörmpsékletét
A	Aktív automatikus indítás	S	Regenerálás folyamatban
	Hiba: korlátozott mülködés lehetséges		Hiba: korlátozott mülködés nem lehetséges

4.2 Standby

• Kapcsolja be az elektramos fokapcsolot.
• Nyissa ki a kūlso vizcsapot.
• Standby helyzetu gépnél a kijelző nem világít, mig a STANDBY (5) led piros.

4.3 Bekapcsolás és programválasztás

Ellenorizze a mosókarok és a szürők megfelelo elhelyezkedését.
Ellenorizze a tulfolyo meglétet (ha eloiranyzott).
Ellenörizze a mosogatoszer és fényesítoszer szintjét a tartályban.
- Nyomja meg az ON/OFF (1) gombot a gép bekapcsolásához, a STANDBY (5) led zöldre valt.
A toltesi fazis kozben a kijelzo sarga szint vesz fel.
- Az optimalis korulmenyek eleresekora KIJELZo zoldre valt, jelezve, hogy a tep uzemkesz.
- A kijelzón egy szimbólum mutatja a beállított programot.
- Minden bekapcsolásnal a leallitás elott utoljára hasznalt program marad beallitva.
- A PROGRAMVÁLASZTÓ (3) nyomógomb segítségevel lehet választani a követkežo ciklusok kozott:

Standard programok	Dishwashers	Glasswashers	Utensilwashers
				PRG 1 Enyhén szennyezett edényekhez, rövid program.
				PRG2 Közepesen szennyezett edényekhez, kõzepes program.
				PRG3 Nagyon szennyezett edényekhez, hosszú program.
	DRAIN			DRAIN Ürítési ciklus.
	CLEAN			CLEAN A nap végén elvégzendő ürítési ciklus és öntisztítás.

A SPECIALIS PROGRAMVÁLASZTO (2) nyomógomb segítségével lehet választani a következő ciklusok kozott:

Specialis programok	ECO	ECO Csökkenti az energiafogyasztást, a normál mosásí programhoz képest alacsonyabb hämér sékletü és vizfogyasztású mosogatást végez, a jó mosogatási eredményt hosszan tartó mechanikus mosásí mvelet használataBiztosítja.
	≈	NEW Akkor javasolt, amikor a mosogatómedencében teljes vízcsérével kell végezni a mosogatást, tehát a zsirral vagy olajal erösen szennyezett edények egymás utáni mosogatásához. A teljes vízcsere a medencében hosszabb ciklusidöt igényel.
	∞	LONG Folyamatos mosás. A ciklus a start gomb korai megnyomásával megszakîtható. Egy rövid szünet után elindul az öblītesi fázis. A ciklus 12 perc után automatikusan befejeződik.
		GLASS Csak tányérmosogatóhoz: Minden formajú és típusú pohár mosogatásához ajánlott. Ez a program csökentett öblītesi hämér séklettel végzi a mosogatást, és hosszabb száradásí idöt igényel.
	OSMO	WATER Ragyogó poharak elérésére ajánlott ciklus, csak fordütott ozmózist használó berendezés esétén használható.
		ACT 1 - ACT 2 Azokhoz az edényekhez ajánlott, amelyeknéjelentös a szennyezés, akár hossz idejú lerakódásokkal. A program ugyanis 2 mosäst és 2 öblītest végez.
		PRG 4 - PRG 5 Nagyon szennyezett edényekhez, hosszú program (8'). Nagyon szennyezett edényekhez, hosszú program (10').
		STEEL Villák, kanalak, kések és vagy egyéb mindenféle típusú evöeszköz mosogatásár alkalmas. Ez a mosóprogram hosszabb ideig tart, mint a magasabb hämér sékletet használó tölbi program.
		COLD Egyedi program hideg vizes öblītest használó pohármosogatókhoz.
		PLATE Tányér program pohármosogatókhoz.
	+	SAN A030 - SAN A060 Akkor ajánlott, amikor a mosogatas során biztosítani kell a mosásra váró edények fertölenitését (az EN ISO 15883-1/3 szabványnek megfeleloen). Ez a program az A0alandó kiszámításával végzi a mosásí hämér séklet és idö vezérlesét. A program akkor fejeződik be, amikor az A0 paramétr eléri a 30-60 értéket. Az idöartam valtozó, és atlagosan 10 perc körül alakul, a mosásí hämér séklet eléri a 70 C°-ot. MEGJEGYZÉS Abban az esetben, ha 30-60-tól eltérő A0 értékre lenne szükség lépjen kapcsolatba egy felhatalmazott szakemberrel, áki elvégzi a gép szoftverénék módosítását.

Az elerheto specialis programok a gépmodellek és -tipusok függvényében valtozhatnak

4.4 Kosár előkészítese

Hivatkozással a 4. abrára, a gép megfelelo muködéséhez tartsa be a kovetkež szabályokat:

Hasznaljon megfelelo kosarat, toltse fel tulterhelés nelkul, es az edenyek egymasra helyezese nelkul.
- Oblitse le az edenyeket nagjabol eltavolitva az etelmaradvanyokat.
- Helyezze be az üres edényeket lefelé fordított nyílással.
- A tányérokat és hasonlókat a megfelelo döntött kosárba helyezze, felfelé alló belso felülettel.
- A megfelelo kosárba helyezze a vegyes evõeszközöket, a nyelükke Iefele.
- Ne helyezzen ezust es rozsdamentes acel evoeszkozket ugyanabba az evoeszkoztarto kosárba, mert az ezust barnulasat es az acel valszinu rozsdasodasat okozhatja.
- Mossa el az edenyeket kozvetlenul hasznalat utan, a szennyezodés megkemenyedésenek és rögzülésenek elkerülésére.
- Csak ép és gépi mosogatasra alkalmas edényeket használjon

4.5 Ciklus inditasa

• A program elinditásahoz nyomja meg a START (4) gombot, mosogatas kozben az IDOSAV (9) jelzi a ciklus menetét, és a kijelző kék szint vesz fel (2b ábra), és megjeleniti az elore kivalasztott program nevét.
  A ciklus befejezése utan a kijelzo zoldre valt, es megjelenik a VEGE kiiras.
• Gyors szaritas eleréséhez a ciklus végén húzza ki a kosarat a gépból.
• A ciklus elorehozott befejezeséhez nyomja ujra meg a START (4) gombot.

4.6 Automatikus ciklusinditás.

Ez a funkció lehetóve teszi a vlasztott ciklust az ajto (vagy a tetö) becsukásakor elinditani anélkül, hogy meg kellene barmelyik gombot nyomni, a funkció aktivalásához járjon el a kovetkezöknek megfeleloen:

Az „A" kiirás a kijelzón mutatja, hogy a funkció aktív.

• Ha nem gyári beállítas, akkor a funkciót aktivalni kell a beállítások menüben.
• A funkció kikapcsoláshoz nyomja meg nyitott ajtónal néhány masodpercre a START (4) gombot.
  A kiiktatasCsak egy mosásí ciklusra marad aktiv.

MEGJEGYZÉS A nyithato tetós valtozatoknál az elso munkavégzési ciklus befejezése után az automatikus indítás automatikusan engedélyezetté valik: a kōvetkező ciklusok elindulása a fedél lezarásával automatikusan bekövetkezik. Ezt az üzemmodot a kijelzo az „A" kiírassal jelzi.

• Néhány masodpercig nyomva tartva a START (4) gombot lehet egymás után megjeleniti a medence bojlerhómér sékletét és a gép által vegrehajtott ciklusok számat. Ez a megjelenítési típus úgy a ciklus elött, mint közben lětrehożhátó, és csak átmenetileg látható.
• Néhányíasdporci ng nyomva tartva a PROGRAMVÁLASZTó (3) gombot lehet minden programnál allandó modon, egymás után megjeleniteni a medence bojlerhömsekletét.
• A funkciot a PROGRAMVÁLASZTÓ (3) gomb néhány.masodperig tartó nyomva tartásával lehet kikapcsolni.

4.8 A gép kikapcsolása

• A gép kikapcsoláshoz nyomja meg az ON/OFF gombot (1), ekkorCsak a STANDBY (5) led marad égve a feszültseg meglétenek jelzésére.

MEGJEGYZÉS Abban az esetben, ha a gép tobb mint egy oran át nyitott ajóval bekapcsolva marad, automatikusan kikapcsol.

4.9 Beépītēt szúrǒ elṭávolítása

• Állítsa a mosogató- és öblitőkarokat az ajtó peremére meröleges helyzetbe.
• A fogantyúját megfogva emelje fel mindegyik felszürôt (7. ábra).

4.10 Gép kiüritése

4.10.1 Üritòszivatty nélkūli gépek

• Kapcsolja ki a gépet.
  Tavolitsa el a beepitett szurot, ha van (7.A abra).
• Felfelé húzva húzza ki a tulfolyót (7. ábra),
  Várja meg, hogy a medence teljesen üres legyen.
  Ha szükséges, húzza ki a medenceszürôt, és végezze el a tiszításat.

4.10.2 Üritési ciklussal rendelkezo gépek (*opcionális)

• Kikapcsolt gépnél nyomja a PROGRAMVÁLASZTÓ (3) gombot a ProClean vagy ProDrain program kijelöléséig.
• Nyomja meg a START (4) gombot az uritó és ontisztoi program elindításához.
• Az urités bêvejezée után a gép kikapcsol,Csak a STANDBY (5) LED vilagit tovabb a feszültseg meglétenek jelzésére.

4.11 Gyantaregenerálás (*opcionális)

Beépītét lágyǐtoval rendelkezǒ gépeknl a szimbólum azt jelzi, hogy a gép a gyantaregenerálasi ciklust Hajtja végre, és hogy a folyamatban lévo mosóprogram hosszabban tarthat.

MEGJEGYZES Ne kapcsolja ki a gépet egy regenerálási ciklus folyamata kozben

Lágyítóval rendelkező gépeknel, amikor megjelenik a „SÓHIÁNY" kijelzés, sós kehl hozzáadni a megfelelo tartályba; járjon el a következő modon:

• Húzza ki a kosarat a gépból.
  Távolítsa el a beépitett szúrot (7. ábra).
• Csavarja le a sóttály fedelét (8. ábra).
• Ontson a tartalyba körülbelül 700 g sós a regenerálashoz (konyhasó, adalekok nélkül, 1 vagy 2 mm atmérojú szemcsékben) a tartozék tólcsér segítségevel.
  Zárja le erösen a tartályt.
  A,SOHIANY" kijelzésnéhányperc mulva eltunik.

4.12 Külso lágyítóval szerelt gépek

Külső lágyítóval rendelkező gépekné égyBizonyos számú ciklus után a kijelzon megjelenik a "SERVICE" felirat, hogy jelezze, be kell avatkozni a külso lágyitónal, és el kell végeznia gyantaregenerálst. A jelzes sikapcsolt gépnél is megmarad, az eltuntetéséhez kikapcsolt gépnél és nyitott ajtónal tartsa nyomva legalabb 5 masodpercig a 4 gombot.

4.13 Szerviz vége

• A nap végén mindig urítse ki a gépet a "Gép urîtése" bekezdésben leírtaknak megfeleloen.
  A fokapsol o segitségével szüntesse meg az elektromos tapellatst, es zárja el a külso vizcsapot.
• Végezze el a normal karbantartást, és tiszítsa meg a gépet a „Karbantartás" fejezetben leírtaknak megfeleloen.
  Ha lehetséges, hagyja kissé nyitva a mosogatógep, hogy elkerülhetö legyen a rossz szagok kialakulása benne.

5. fepezet KARBANTARTÁS

5.1 Általános szabályok

Bármilyen karbantartási muvelet végrehajtasa elött engedje le teljesen a vizet, szüntesse meg az aramellátást, és zárja el a külso vízszelepet.

Ne hasznaljon nyomás alatt áló vizsugarat, mert az kárt okozhat az elektrmos rendszerben.

Csak akkor mossa le a kulso felületeket, amikor hidegk, kifejezetten acel karbantartására szolgálo anyagokkal.

Esetleges jeg kialakulasi lehetosegnel engedje le a vizet a bojlerbol es a mosószivattyubol.

5.2 Tisztitás

A gép hatékonyságanakBiztosítása érdekében rendszeresen el kell végezni a kovetkezökben jelzett karbantartásimüveleteket. Javasolt a rendszeres fertöntenő kezelés a kereskedelemben kaphato, nem korrozív megfelelo anyagokkal.

5.3 Szuröegység tisztlítása

A nap végén Hajtsa végre az eljárast, vagy amikor szennyezódeslerakódasok eszlehletok a szürökön;

1. Vegye ki és tisztfısa meg a kosarakat.
2. Üritse ki a medencét a „Gép kiürítése" bekezdésben felttuntetett utasitások betartásával.
3. Vegye ki és tisztftsa gondosan meg a mosogatógep összes szúrojét.
4. Tisztitsa meg az acelmedencét, ne hasznaljon suroló anyagokat vagy tárgyakat.
5. A felsorolt muveletek végén gondosan helyezzen vissza minded részt.

5.4 Karok tiszitása

A mosó- és öblitőkarok konnyen eltávolithatok, hogy lehetőve tegyék a fuvokák rendszeres tiszítását és az esetleges eltömodések és/vagy lerakódások megelőzesét.

Járjon el a következoknek megfeleloen:

• A megfelelo rögztögyürü kicsavarásával vagy a gyorscsatlakozó kioldásával, ha van, távolítsa el a karokat.
• Mosson le minded részt folyóvízsugár alatt, tiszíttsa meg alaposan a fúvókákat szükség szerint egy fogpiszkáló vagy kis hegyes szerszámok segitségevel.
  Tisztfsa meggépen beluli karforgato csapokatés a mosó-és oblitoviz kimeneti teruletét.
• Helyezze vissza a karokat, és ellenorizze azok szabad forgását.

6. fejezet ÖNDIAGNOSZTIKA

A gép egy oylan öndiagnosztikai rendszerrel rendelkezik, amely egy sor muködési rendellenessé észlelesere és jelzésere képes.

Rendellenesség		Leíras és lehetséges megoldások
	E-01	Nem törtent öblités. Az edények öblitëse nem ment megfeleloen vegbe. Ellenőrizze az öblitőfúvókák megfelelo tisztaságat.
	E-02	Nincs vizleresztés. A vizleresztés nem ment vegbe, vagy rendellenes módon törtent. Ellenőrizze, hagy az urítócső ne legyen meghajlita vagy összenyomva, és hogy a szifon vagy a szürők ne legyenek eltömödve. Tülfolyóval rendelkező gépekné távolítsa az el az urítési ciklus elindütása elött.
	E-03	Öblitési hörmséklet-visszaállitási rendellenesség. A bojler hörmsékletének visszaállitása nem ment vegbe a mosásii ciklus kõzben meghatározott idökorlátoko belül. Kapcsolja ki és kapcsolja be üjra a gépet, és Hajtson végre egy úciklust.
SAFE	E-04	Vizfeltöltési rendellenesség a medencénél. Ellenőrizze, hagy a vizrendszer csatlakozásai megfeleloők legyenek, hagy ki legyen nyitva a vizellatás csapja. Ahol van, Ellenőrizze a tülfolyó megléét. Kapcsolja ki és kapcsolja be üjra a gépet, és Hajts végre egy úfeltötest.
	E-05	Medencehörő rendellenessége. (Nytott szonda) A gép nem észeli a medence-hörmséklet ertékét. Kapcsolja ki és be a gépet.
	E-06	Medence hörő rendellenesség. (Rövidzárlatos szonda) A gép nem észeli a medence hörmséklet ertékét. Kapcsolja ki és be a gépet.
	E-07	Bojlerhörő rendellenessége. (Nytott szonda) A gép nem észeli a bojlerhörmséklet ertékét. Kapcsolja ki és be a gépet.
	E-08	Bojler hörő rendellenesség. (Rövidzárlatos szonda) A gép nem észeli a bojler hörmséklet ertékét. Kapcsolja ki és be a gépet.
	E-09	Bojlerfeltöltési idö:tullepés: nem ment vegbe a bojler feltöttése. Nem lehet végrehajtani az oubilétst. Ellenőrizze, hagy a viz pápellátás csapja nyitva legyen. Kapcsolja ki és kapcsolja be, és Hajtson végre egy úciklust.
	E-21	Elégtelen oubilés: az oubilés nem a megfelelo mennyiségben ment vegbe. Ellenőrizze az oubilófvókák megfelelo tisztaságat. A hiba nem blokkolja a gépet.
	E-22	Medence hörmséklet-visszaállitási rendellenessége: A medence hörmsékletének visszaállitása nem ment vegbe a mosásii ciklus kõzben meghatározott idökorlátoko belül. Kapcsolja ki és kapcsolja be üjra a gépet, és Hajtson végre egy úciklust.
	E-25	Külső regenerálás végrehajtása: Elérté a külso vizkezelő berendezésre beállitott literszámot, a hiba nem zárja ki a mosogatógép mühködését, az üzenet a „Water Service Set" menüben torölhető.
SAFE	E-5F	Elektromechanikai biztonsági elem: Beavatkoztak a bojler vagy a medence biztonsági termosztátjai, vagy beavatkozott a medence biztonsági nyomáskapcsolója.
	E-5L	Szintbiztonsági elem: Nem megfelelo medencevízszent.
	drt	Szennyezett szürő: Nem megfelelo medencevízszent, amit szennyezett szürő vagy rosszul elhelyezett tülfolyó okoz.
FIGYELEM! A gép kikapcsolása és azt kõvető bekapcsolása "nullázza" a jelzétst, ha a megadoutasítások végrehajtása után a problème újra megjelenik, forduljon a hivatalos Műsaki vevodszolgáthoz.

HASZNÁLATI UTASITÁS MOSOGATÓGEPHEZ

7. fepezet BESZABÁLYOZÁSOK ES BEÁLLITÁSOK

A következő beállításokatCsak képzett szakember végezheti el.

A lentebb felsorolt paraméterek a telepités helyén vagy azt követöen, a beallitások menübe lépve a következő modon allithatók be:

A gép standby állapotban nyitott ajtónal.
- Nyomja egyidejüleg az 1 és 2 (ON/OFF és SPECIALIS PROGRAMVÁLASZTÓ) gombot 5 masodpercig, és illesszte be a KEY 12 kulcsot (a 3 és 4 gombbal valtoztathó a paramétr, az 1 gomb a megerősítés).
- Ezt kovetoen, az 1 (ON/OFF) gomb ismetelt megnyomásával gorditheti a kovetkezó teteleket aktivalva es/vagy valtoztatva azokat a 3 és 4 gomb segitségevel (a modosított parameter megerósítés nélkül rögzíte marad). A paramétrerek listája a gép típusának fuggvényében valtozhat.

Language

Nyelvválasztás

Boiler Set

A bojler hòmérskletének beállitása a programokhoz. Az atmoszferikus bojlerrel rendelkező változatoknól (öblítõszivattyú) minded programnól eltérő a beállitás (PR1 - PR2 - PR3)

Tank Set

A medence hòmérskletének beállitása a programokhoz. Az öblítõszivattyúv szerelt változatoknól minden programnól eltérő a beállitás (PR1 - PR2 - PR3)

ThermoStop

A Thermostop funkció aktivalása, amely megfelelo Öblitési hòmérskletet biztosít.

Energy Saving

Az Energy Saving funkció aktivalása, amely energiatakarékos mühködéstBiztosít bekapcsolt, de nem használt gépnél.

Manual Detergent

A mosogatószer-adagoló kézi mühködetése. Az ON beállitásával automatikusan betöltõdik a felszívócső. A cső hossza előre meghatározott a mosogatógép modell fuggvényében.

Manual Rinse Aid

A fényesítószer-adagoló kézi mühködetése. Az ON beállitásával automatikusan betöltõdik a felszívócső. A cső hossza előre meghatározott a mosogatógép modell fuggvényében.

Detergent Dose

A mosogatószer-adagolásí idő vagy a g/l mennyiség beállitása a modell fuggvényében.

Rinse Aid Dose

A fényesítószer-adagolásí idő vagy a g/l mennyiség beállitása a modell fuggvényében.

Water Hardness

Bemeneti vizkeménység beállitása beépítatt lágyítóval szerelt gépeknél, a mert keménység fuggvényében.

External Softener Cycles

A karbantartás (Service) kijelzétst aktivaló ciklusszámlalás beállitása és aktivalása külso lágyítónal. Mind a 4 gomb nyomva tartásával lehet eltüntetni a „Service" feliratot kikapcsolt gépnél és nititott ajtónál.

Manual Rinse Pump

Az öblítõszivattyú kézi mühködetése

Manual Drain

Az ürlítõszivattyú kézi mühködetése

Autostart Enable

Az automatikus indítás automatikus engedélyezése

Cycle Counter

Ciklusszámláló

Water Service Set

Az autonómia-literszám beállitása külso vizkezeléssel rendelkező készülékek

készülékek

készülékek

készülékek

készülékek

készülékek

készülékek

készülékek

készülékek

készülékek

készülékek

készülékek

készülékek

készülékek

készülékek

késZUL

Az Er 25 üzenet mind a 4 gomb egyidejü megnyomásával nullázható enbben a menüben.

A kívánt paramétrerek beállitása után a kilépéshez az összes rögzítésével tartsa nyomva az 1 gombot a kijelző kikapcsolásáig.

7.1 Vizkeménység tablázat

A felttuntettt tablazat mutatja a nemet fokok es a francia fokok kozotti megfelelest a gep beallitasahoz.

Mérk kemenység
°fr		°dGH
0 ÷ 20	41 ÷ 45	0 ÷ 11	23 ÷ 25
21 ÷ 25	46 ÷ 50	12 ÷ 14	26 ÷ 28
26 ÷ 30	51 ÷ 55	15 ÷ 17	29 ÷ 31
31 ÷ 35	56 ÷ 60	17 ÷ 20	31 ÷ 34
36 ÷ 40		20 ÷ 22

8. fejezet ARTALMATLANITÁS

A gépeinknel nincsenek oyan anyagok, amelyek kūlönös ártalmatlanitási eljárásokat igényelnek.

(Az Europai Unio orszagaiban, és azokban alkalmazható, ahol szelektiv rendszerh hulladékgyüjtés folyik.)

A terméken vagy a

dokumentácioban felttuntetett marga

zeptelzi, hovy a termeket nem szabad a háztartásihulladékokkal együtt feldolgozni az életciklusa végén. A nem megfelelo hulladékfeldolgozás altal okozott környezeti vagy egészségkárosodás elkerulése erdekében a felhasznalónak külön kell valasztania ezt a termeket a többi hulladéktól, és felelosségteljesen ujra kell hasznositania az anyagi eroforrások fenntarthato ujrafelhasznalásanak elosegítese erdekében.

A vallalati felhasznaloknak ajanoltt, hogy lepjenek kapcsolatba a szallitojukkal, es ellenorizzek a vasarlasi szerzodes meghatarozaszait es felteteleit.

Ezt a terméket nem szabad az egyeb kereskedelmi hulladékokkal együtt feldolgozni.

Ujrahasznostható közvetül	Szimbó-lumok		Tárgy	Anyag	%
	40FE		Lemez	Acél	80
	20PAP		Karton csomagolás	PAP
	50FOR		Fa raklap	ISPM15
	05PP		Mǔanyagrészek	PP, PP+FV
Kompozit anyagok	RMA		Motorok	Szerelt részek	20
			Elektromos részek
			Elektronikus részek
			Gumirészek	EPDM

9. fejezet KÖRNYEZET

KÖRNYEZETET VÉDÖ HASZNÁLAT

A mosogatogeptudatos hasznalata hozzajarulhat a kornyezeti hatas mersekleshez, a mindennapi hasznalat soran a kovetkez kis ovintezkedesek betartasaval:

Csak betelt kosarakkal mosogasson.

Kapcsolja ki a mosogatogepet, ha nem hasznalja.

Tartsa zárva a gépet standby üzemódban.

A szennyezettség fokának megfelelo programokat használjon.

Gázmelegítés esétén meleg vízzel lájalá a gépet.

Bizonyosodjon meg arról, hogy a lefolyók megfelelo csatornarendszerbe gezessenek.

Ne lépje tul az ajänlott mosogatoszer-adagokat.

A gyartó fenntartja magának a jogot, hogy elozetes értesités nélkül elektromos, muszaki és esztétikai valtoztatasokat Hajtson vegr ezen a mosogatógépen, és/vagy az alkatrészeit cserélje, ha ezt megfelelonek iteli, hogy mindig megbizhato, hosszú elettartamú, fejlett technológájú terméket kinalhasson.

VSEBINA

POG.1 TVEGANJA IN POMEMBNA OPOZORILA 2

1.1 NORMALNI POGOJI DELOVANJA 3

POG. 2 UVOD. 4

POG.3 NAMESTITEV 4

3.1 ODSTRANJEVANJE EMBALAZE 4

3.2 NAMESTITEV 4

3.3 ELEKTRICNI PRIKLJUČEK 5

3.4 VODNI PRIKLJUČEK 6

3.5 PRIKLJUcEK ZA ODTOK 6

3.6 SREDSTVO ZA POMIVANJE IN IZPIRANJE 6

POG.4 UPORABA POMIVALNEGA STROJA 7

4.1 GRAFICNIUPORABNIISKIVMESNIK 7

4.2 STANJE PRIPRAVLJENOSTI 8

4.3 VKLOP IN IZBIRA PROGRAMA 8

4.4 POLNJENJE KOSARE ZA POSODO 10

4.5 IZBIRA PROGRAMA IN ZAGON 10

4.6 SAMODEJNI ZAGON PROGRAMA 10

4.7 PRIKAZOVALNIK INFORMACIJ 10

4.8 IZKLOP POMIVALNEGA STROJA 10

4.9 ODSTRANJEVANJE SPODNJEGA SITA 11

4.10 PRAZNJENJE POMIVALNEGA STROJA 11

4.10.1 Stroji brez odtoche crpalke 11
