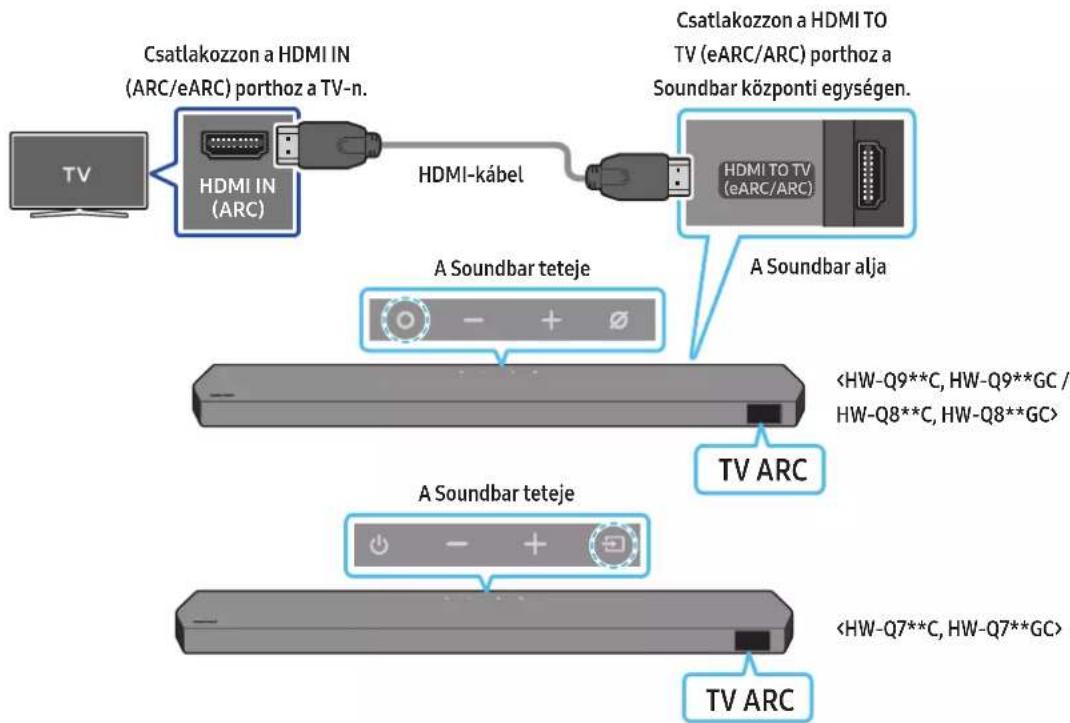

A HDMI ARC-t (Audio Return Channel) támogató TV csatlakoztatása... 15

Csatlakoztatás optikai kábellel 16

Csatlakoztatás Bluetooth-on keresztül....17

Csatlakoztatás Wi-Fi-n....19

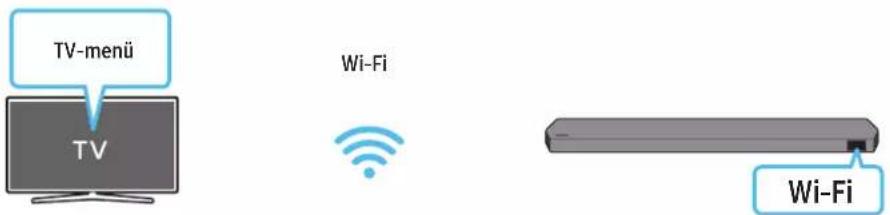

A Q-Symphony funkció használata....20

A SpaceFit Sound használata....21

06 Csatlakoztatás Külső Eszközhöz 22

1. módszer Csatlakoztatás HDMI-kábel segítségével (képes Dolby Atmos / DTS:X dekódolásra és lejátszására)....22

2. módszer Csatlakoztatás optikai kábellel 23

07 Mobileszköz csatlakoztatása 24

1. módszer Csatlakoztatás Bluetooth-on keresztül .....24

2. módszer Csatlakozás Wi-Fi-n (Vezeték nélküli hálózaton) keresztül....26

A Tap Sound használata....27

08 Csatlakoztatás Apple AirPlay 2-esen keresztül 28

09 Fali Rögzítő felszerelése 29

Óvintézkedések a szerelés során....29

Fali konzol komponensek 29

A térhatású hangszórók felszerelése a falra (adott modellek esetén).... 30

10 A Soundbar telepítése a TV elé 30

Komponens 30

11 Szoftverfrissítés 31

Soundbar Központi Egység Soundbar Távirányító / Elemek Mélysugárzó

Térhatású hangszóró (opcionális) (bal/jobb)

x 4 vagy 2

Tápkábel (mélysugárzó, térhatású hangszóró, Soundbar) (opcionális)

x2

HDMI-kábel

x2
(M4 x L10)

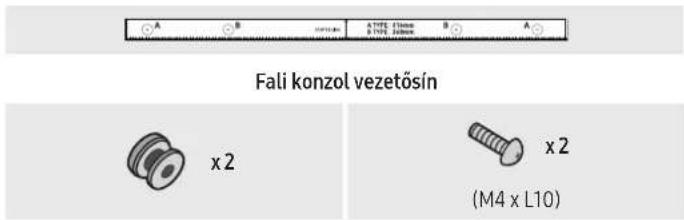

Fali konzol vezetősín Tartócsavar Csavar

x2

x4

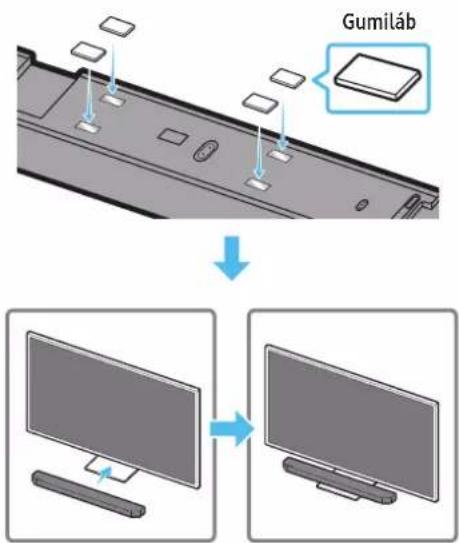

Tartó-Fali konzol Gumiláb

• Az áramellátással és energiafelhasználással kapcsolatos további információkért olvassa el a terméken található címkét. (Címke: a Soundbar központi főegységének hátulja)
• A kiegészítő komponensek vagy opcionális kábelek vásárlásához vegye fel a kapcsolatot a Samsung Szervizközponttal vagy a Samsung Vevőszolgálattal.
• A fali konzolról vagy a gumilábról bövebben a 29\~31 oldalakon olvashat.
• A kivitel, a műszaki adatok és az alkalmazás képernyője előzetes értesítés nélkül megváltozhat.
• A tartozékok megjelenése kissé eltérhet a fenti illusztrációktól.
• A Samsung Electronics Co., Ltd fenntartja a jogot a specifikációk értesítés nélküli módosítására.
• A tömeg és a méretek hozzávetőlegesek.

02 A TERMÉK ÁTTEKINTÉSE

A Soundbar felső panelje

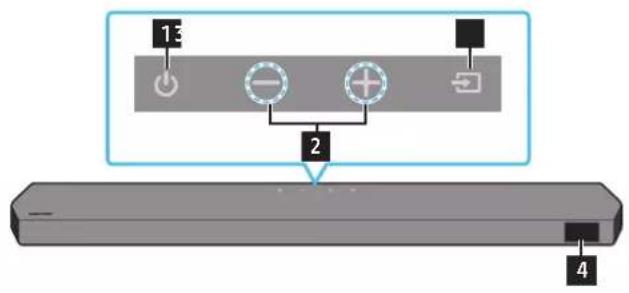

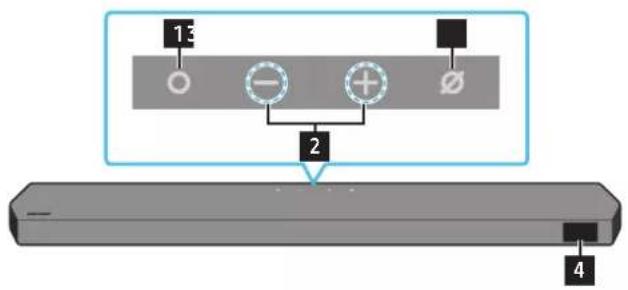

1 2 4

13 2 4

HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC HW-Q7**C, HW-Q7**GC

1	○(Több funkció) gomb (HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC modell)A Soundbar bekapcsolásához készenléti üzemmódban nyomja meg a ○(Több funkció) gombot.A bemeneti jelforrás módosításához nyomja meg a ○(Több funkció) gombot.
1	↓(Bekapcsolás) gomb (HW-Q7**C, HW-Q7**GC modell)A készülék be- és kikapcsolása.
2	— +(Hangerő) gombA hangerő beállítása.

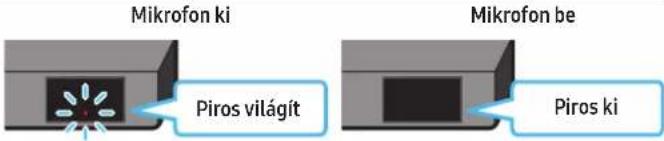

3	∅(Mikrofon be/ki) gomb(HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC modell)Nyomja meg a gombot a mikrofon be- vagy kikapcsolásához.Kikapcsolt mikrofon esetén a LED-jelzőfény pirosan világít.
3	→(Forrás) gomb (HW-Q7**C, HW-Q7**GC modell)A bemeneti forrás módosításához nyomja meg a →(Forrás) gombot.
4	kijelzőA készülék állapotát és pillanatnyi módját jelzi ki.D.IN → HDMI → Wi-Fi → BT

- Ha csatlakoztatja a tápkábelt, a bekapcsológomb 4-6 másodperc alatt elkezdi működését.

- A készülék bekapcsolásakor 4-5 másodperc késleltetéssel kell számolni, mielőtt hangot generálna.

- Ha a TV-böl és a Soundbarból is szól a hang, akkor a TV audio Settings menüjében állítsa a TV hangszóróját External Speaker lehetőségre.

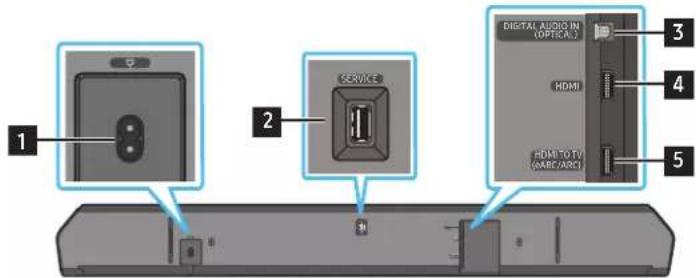

A Soundbar alsó panelje

Csatlakoztassa a Soundbar váltakozó áramú tápkábelét. (Lásd 11. oldal.)

2 SERVICE

USB-tárolóeszköz csatlakoztatásához a termék szoftverének frissítése érdekében.

Egy külső eszköz digitális (optikai) kimenetének csatlakoztatásához. (Lásd 23. oldal.)

4 HDMI

Digitális videó és audió jelek bemenete, egyidejüleg HDMI kábellel csatlakoztatott eszközök számára.

Csatlakoztassa egy külső eszköz HDMI-kimenetéhez. (Lásd 22. oldal.)

5 HDMI TO TV (eARC/ARC)

Csatlakoztassa egy TV-készülék HDMI aljzatához. (Lásd 15. oldal.)

• A tápkábelt a dugasznál fogva húzza ki a fali csatlakozóaljzatból. Ne húzza a kábelt.
• Ne csatlakoztassa a készüléket vagy az egyéb komponenseket a konnektorba, amíg a komponenseket összekötő kábeleket nem csatlakoztatta.

03 A SOUNDBAR TÁVIRÁNYÍTÓ HASZNÁLATA

Az elemek behelyezése a távirányító használata előtt (2 db AAA elem)

Tolja a hátsó fedelet a nyíl irányába, amíg teljesen el nem távolítható. Helyezzen be 2 AAA elemet (1,5 V) úgy, hogy azok polaritása megfelelő legyen. Csúsztassa vissza az elemek fedelét.

A Távvezérlő Használatának Módja

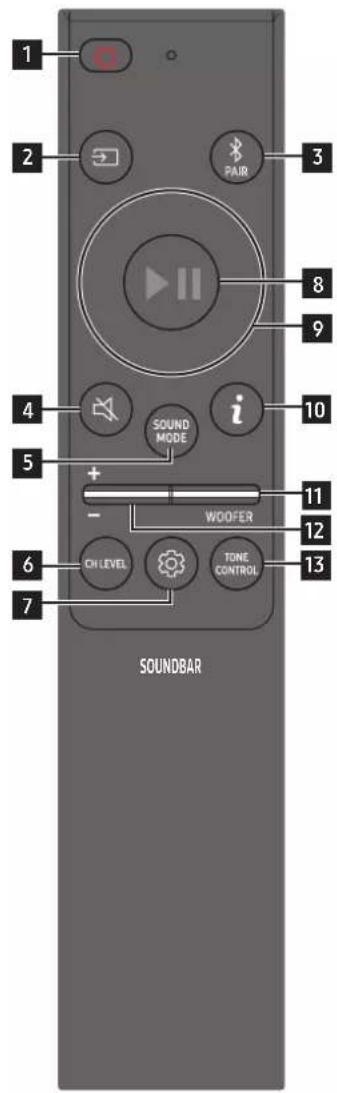

1 2 PAIR 3 8 9 4 i 10 5 + - WOOFER 11 12 6 CH LEVEL TONE CONTROL 13 7 SOUNDBAR

1	Bekapcsolás	A Soundbar be- és kikapcsolása.Auto Power Down FunkcióA készülék automatikusan kikapcsol a következő helyzetekben:D.IN / HDMI / Wi-Fi / BT módban, ha 18 percig nincs hangjelzés.
2	Forrás	Nyomja meg a Soundbarhoz csatlakoztatott jelforrás kiválasztásához.Hangvisszajelzés be/kiBe- vagy kikapcsolhatja ahangvisszajelzést.Tartsa nyomva legalább 5 másodpercig a távirányító→(Forrás) gombját aSoundbar kikapcsolt állapotában (Standby üzemmód).Ahangvisszajelzés beállításának minden módosításakor „AUI OFF"(alapértelmezés) vagy „AUI ON” felirat jelenik meg az OLED-kijelzőn.
3	Bluetooth PAIR	Kapcsolja a Soundbart Bluetooth párosítási módba. Nyomja meg a gombot, és várja meg, amíg a “BTPAIRING” képernyő csatlakozik egy új Bluetooth-eszközhöz.
4	Némítás	Nyomja meg a ⚫(Némítás) gombot a hang elnémításához.Nyomja meg újra a hang némításának megszüntetéséhez.
5	SOUND MODE	A gomb megnyomásával kiválaszthatja a kívánt audiomódot aSurround, aGame pro, aStandardés azAdaptive Sound közül.StandardAz eredeti hangot adja ki.SurroundA szokásosnál szélesebb hangteret biztosít.Game ProSztereoszkópikus hangot biztosít, hogy játék közben elmerüljön az akcióban.Adaptive SoundElemzi a tartalmat valós időben és automatikusan biztosítja az optimális hangteret a tartalom jellemzői alapján.
6	CH LEVEL	A gomb megnyomásával módosíthatja az egyes hangszórók hangerejét, úgymint a Centre level, aSide level, aWide level, aFront Top level, aRearlevelés aRear top level beállítást.Az egyes hangszórók hangerejének vezérléséhez a Sound Settings menüpontból válassza ki aCentre level, aSide level, aWide levelvagy a Front Top level opciót, és állítsa be a hangerőt -6 és +6 között aFel/Le gombok segítségével.Ha a térhatású hangszórók csatlakoztatva vannak, válassza ki aRearlevelvagy aRear top level opciót, majd állítsa be a hangerőt -6 és +6 között aFel/Le gombok segítségével.A CH LEVELműszaki adataí modellenként eltérhetnek.

7	Hangvezérlés	A gomb megnyomásával beállíthatja az audiofunkciót, úgymint a SpaceFit Sound, az AVA, a Voice enhance mode, a Night mode, a Sync, a Surround speaker mode és a Virtual funkciót. A kívánt elem az Fel/Le gombokkal állítható be.A SpaceFit Sound és az AVA funkciót a HW-Q7**C, HW-Q7**GC modell nem támogatja.A Voice enhance mode érthetőbbé teszi a filmekben és a tévérműsorokban elhangzó beszédet.A Night mode éjszakai tévénézésre van optimalizálva, és olyan beállításokkal rendelkezik, melyek csökkentik a hangerőt, mégis gondoskodnak róla, hogy a beszéd jól érthető maradjon.Tartsa nyomva a (Hangvezérlés) gombot kb. 5 másodpercig, hogy a hangot minden frekvenciasávban beállíthassa. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz és 10 kHz választható ki a Balra/Jobbra gombokkal, és ezek mindegyike -6 és +6 értékek között állítható be a Fel/Le gombokkal.(Ügyeljen arra, hogy a hangmód „Standard" lehetőségre legyen állítva.)Ha a TV és a Soundbar video- és audiojele nincs szinkronban, válassza ki a Sync funkciót a Sound Control menüböl, és állítsa be az audiokésleltetést 0 és 300 milliszekundum között a Fel/Le gombok segítségével.A Sync csak bizonyos funkciók esetén van támogatva.A Surround speaker mode rendelkezésre álló beállításait csak a HW-Q9**C, HW-Q9**GC modell támogatja.A Virtual Hangszóró funkció ON/OFF állapotba kapcsolható a Fel/Le gombok segítségével.
8	Lejátszás/Szünet	A zenét a gomb megnyomásával is lejátszhatja vagy szüneteltetheti.
9	Fel/Le/Balra/Jobbra	Nyomja meg a jelzett területeket a Fel/Le/Balra/Jobbra kiválasztásához.Nyomja meg a Fel/Le/Balra/Jobbra opciót a gombon, a funkciók kiválasztásához vagy beállításához.Zene átugrásaNyomja meg a Jobbra gombot a következő zenefájl kiválasztásához. Nyomja meg a Balra gombot az előző zenefájl kiválasztásához.ID SETEzt a beállítást akkor használja, ha a mélysugárzó vagy a térhatású hangszóró nincs csatlakoztatva, vagy újracsatlakozásra van szükség.Kikapcsolt állapotban tartsa nyomva 5 másodpercig a Fel gombot az ID SET végrehajtásához. (Lásd 13. oldal.)
10	Infó	Megnyomásával információkat jeleníthet meg az aktív funkcióról vagy a rendelkezésre álló kodekről.BT módban a csatlakoztatott eszközt jeleníti meg (ha megtörtént a párosítás), illetve a „BTready” feliratot (ha párosítás szükséges).
11	WOOFER LEVEL	A gombot felfelé vagy lefelé nyomva módosíthatja a mélysugárzó (basszus) szintjét.
12	VOLUME	Nyomja meg a gombot felfelé vagy lefelé, hogy beállítsa a hangerőt.NémításNyomja meg a VOL gombot a hang elnémításához. Nyomja meg újra a hang némításának megszüntetéséhez.
13	TONE CONTROL	A gomb megnyomásával módosíthatja a magas vagy mély hangok hangerejét. A kívánt elem a Fel/Le gombokkal állítható be. Ez a funkció minden hangmódban rendelkezésre áll a Standard mód kivételével.A magas vagy mély hangok hangerejének szabályozásához a Sound Settings menüpontból válassza ki a TREBLE vagy a BASS opciót, és állítsa be a hangerőt -6 és +6 értékek között a Fel/Le gombokkal.A mély hangok hangerejének módosítása esetén a mélysugárzó szintje megfelelően módosul.

Aktív beszédhang-erősítővel (AVA)

• Miközben a Soundbar szól, valós idöben elemzi a külső zajt, hogy a beszéd mindig jól érthető legyen.
• Az elemzés nem jár adatmentéssel.
• A funkciót a HW-Q7**C, HW-Q7**GC modell nem támogatja.

A Rejtett Gombok használata (Gombok egynél több funkcióval)

Rejtett Gomb		Referenciaoldal
Távirányító Gomb Funkció
MÉLYSUGÁRZÓ (Fel) TV távirányító vezérlés Be/Ki (Készenlét) oldal: 10
Fel ID SET oldal: 13
(Hangvezérlés)	7 sávos ekvalizer oldal: 7
(Forrás)	Hangvisszajelzés be/ki (Standby) oldal: 6

A különféle hangeffektusmódok kimeneti műszaki adatai

Effektus Bemenet		Kimenet
		Mélysugárzóval és térhatású hangszóróval
Standard	2.0 cs 2.1 cs
	5.1 cs 5.1 cs/7.1 cs (DTS)
	7.1 cs 7.1 cs
	Dolby Atmos®, DTS:X 7.1.4 cs
Surround	2.0 cs	9.1.4 cs
	5.1 cs	9.1.4 cs
	7.1 cs	9.1.4 cs
	Dolby Atmos®, DTS:X	9.1.4 cs
Game Pro	2.0 cs	9.1.4 cs
	5.1 cs	9.1.4 cs
	7.1 cs	9.1.4 cs
	Dolby Atmos®, DTS:X	9.1.4 cs
Adaptive Sound	2.0 cs	9.1.4 cs
	5.1 cs	9.1.4 cs
	7.1 cs	9.1.4 cs
	Dolby Atmos®, DTS:X	9.1.4 cs

Effektus Bemenet		Kimenet
		Csak Mélysugárzóval	Mélysugárzóval és térhatású hangszóróval
Standard	2.0 cs 2.1 cs 2.1 cs
	5.1 cs 5.1 cs 5.1 cs/7.1 cs (DTS)
	7.1 cs 5.1 cs 7.1 cs
	Dolby Atmos®, DTS:X 5.1.2 cs 7.1.4 cs
Surround	2.0 cs 5.1.2 cs 7.1.4 cs
	5.1 cs 5.1.2 cs 7.1.4 cs
	7.1 cs 5.1.2 cs 7.1.4 cs
	Dolby Atmos®, DTS:X 5.1.2 cs 7.1.4 cs
Game Pro	2.0 cs 5.1.2 cs 7.1.4 cs
	5.1 cs 5.1.2 cs 7.1.4 cs
	7.1 cs 5.1.2 cs 7.1.4 cs
	Dolby Atmos®, DTS:X 5.1.2 cs 7.1.4 cs
	2.0 cs 5.1.2 cs 7.1.4 cs
Adaptive Sound	5.1 cs 5.1.2 cs 7.1.4 cs
	7.1 cs 5.1.2 cs 7.1.4 cs
	Dolby Atmos®, DTS:X 5.1.2 cs 7.1.4 cs

Effektus Bemenet		Kimenet
		Csak Mélysugárzóval	Mélysugárzóval és térhatású hangszóróval
Standard	2.0 cs 2.1 cs	2.1 cs
	5.1 cs 3.1 cs	5.1 cs
	Dolby Atmos®, DTS:X 3.1.2 cs	5.1.4 cs
Surround	2.0 cs 3.1.2 cs	5.1.4 cs
	5.1 cs 3.1.2 cs	5.1.4 cs
	Dolby Atmos®, DTS:X 3.1.2 cs	5.1.4 cs
Game Pro	2.0 cs 3.1.2 cs	5.1.4 cs
	5.1 cs 3.1.2 cs	5.1.4 cs
	Dolby Atmos®, DTS:X 3.1.2 cs	5.1.4 cs
Adaptive Sound	2.0 cs 3.1.2 cs	5.1.4 cs
	5.1 cs 3.1.2 cs	5.1.4 cs
	Dolby Atmos®, DTS:X 3.1.2 cs	5.1.4 cs

A térhatású hangszórók nem adnak hangot 2 csatornás kimenetre, ha Standard mód van használatban. A térhatású hangszórók hangjának engedélyezéséhez változtassa meg az effekt módot Surround lehetőségre.

A Soundbar hangerejének szabályozása a televízió távirányítójával

A Soundbar hangerejének szabályozása a TV távvezérlőjével.

• Ez a funkció csak IR távirányítóval használható. A Bluetooth távirányítók (amelyekhez párosítás szükséges) nincsenek támogatva.
• A funkció használatához állítsa a TV hangszóróját External Speaker lehetőségre.

• A következő gyártók készülékei támogatják ezt a funkciót: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Kapcsolja ki a Soundbart.

• Nyomja felfelé a WOOFER gombot, és tartsa 5 másodpercig.

A WOOFER gomb minden egyes 5 másodpercig történő felfelé nyomásával az alábbi sorrendben változik az üzemmód: „OFF-TV REMOTE” (alapértelmezett üzemmód), „SAMSUNG-TV REMOTE”, „ALL-TV REMOTE”.

Távirányító Gomb Kijelző Státusz
		(Alapértelmezett mód)OFF-TV REMOTE	A TV távirányító letiltása.
		SAMSUNG-TV REMOTE	Engedélyezze a Samsung TV IR távirányítóját.
		ALL-TV REMOTE	Engedélyezze egy harmadik fél TV-jének IR távirányítóját.

04 A SOUNDBAR CSATLAKOZTATÁSA

Az áramellátás és az egységek csatlakoztatása

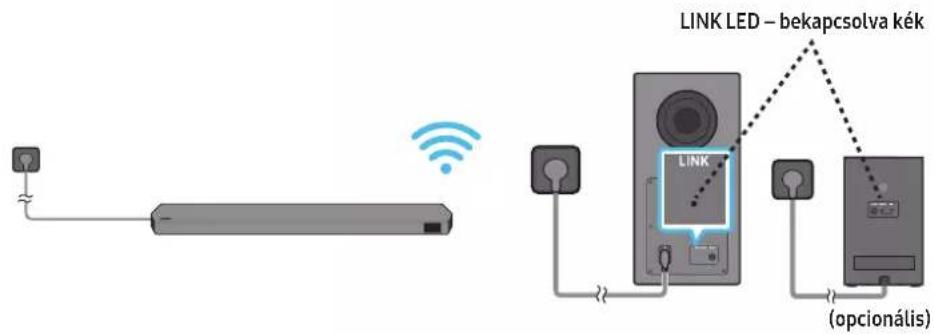

Csatlakoztassa elektromos dugaszaljzatba a mélysugárzót, a térhatású hangszórókat és a Soundbart a tápkábel segítségével a következő sorrendben:

- A szükséges áramellátással és energiafelhasználással kapcsolatos további információkért olvassa el a terméken található címkét. (Címke: a Soundbar központi főegységének hátulja)

1. Csatlakoztassa a hálózati kábelt a mélysugárzóhoz.

Hálózati kábel A mélysugárzó hátulja

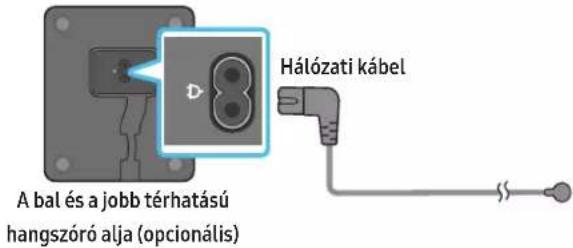

1. Csatlakoztassa a tápkábelt a bal és a jobb térhatású hangszóróhoz. (opcionális)

A bal és a jobb térhatású hangszóró alja (opcionális) Hálózati kábel

1. Csatlakoztassa a tápkábelt a Soundbarhoz.

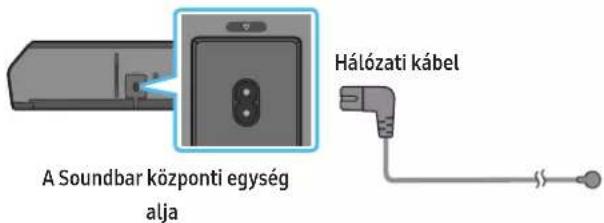

A Soundbar központi egység alja Hálózati kábel

1. Csatlakoztassa az áramforráshoz a Soundbart, a mélysugárzót és a térhatású hangszórókat. A Soundbar bekapcsolásakor a mélysugárzó és a térhatású hangszórók automatikusan kapcsolódnak.

LINK LED – bekapcsolva kék LINK (oplecionalis)

MEGJEGYZÉS

• A mélysugárzót és a térhatású hangszórókat előbb az áramforráshoz, majd a Soundbarhoz csatlakoztassa. A Soundbar bekapcsolásakor a mélysugárzó és a térhatású hangszórók automatikusan kapcsolódnak.
• Ha kihúzza és újra csatlakoztatja a tápkábelt, amikor a készülék be van kapcsolva, a Soundbar automatikusan bekapcsol.
• A térhatású hangszórórendszert csak adott modellek támogatják.

A hangszórók ajánlott elrendezése

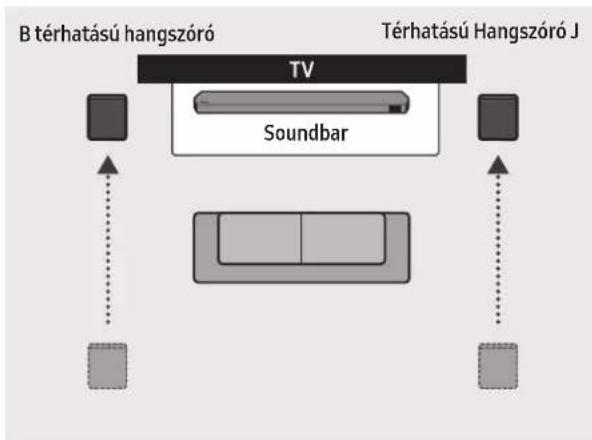

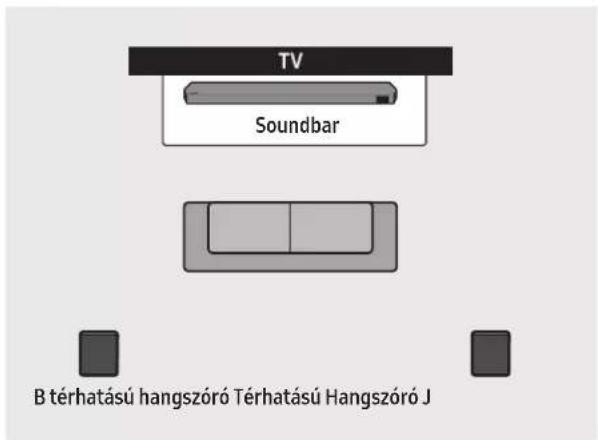

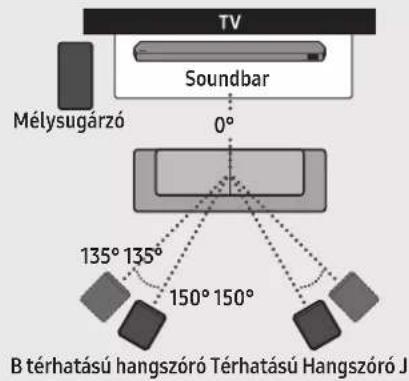

TV Soundbar Mélysugárzó 0° 135° 135° 150° 150° B térhatású hangszóró Térhatású Hangszóró J

FIGYELEM!

• A mélysugárzó és térhatású hangszórók beépített vevőantennával rendelkeznek. Tartsa távol az egységeket a víztől és nedvességtől.
• Az optimális hangzás érdekében akadálymentes teret alakítson ki a mélysugárzó és térhatású hangszórók körül.

Térhatású hangszóró mód (csak HW-Q9\*\*C, HW-Q9\*\*GC)

Az optimális térhatású hangzás elérhetősége függ a térhatású hangszóró helyétől. A hangszóró elhelyezését illetően lásd az alábbi ábrát. A mód aktiválásához válassza ki a Surround Speaker módot a Soundbar távirányítójával.

(Hangvezérlés) → Térhatású Hangszóró → Fel) / (L▼) → Front / Rear)

TV Soundbar B térhatású hangszóró Térhatású Hangszóró J

Elhelyezés hátul Elhelyezés elöl

MEGJEGYZÉS

• Ez a mód csak adott térhatású hangszóróval rendelkező Soundbar modellek esetén áll rendelkezésre.
• Front speaker módban úgy helyezze el a hangszórókat, hogy szemben legyenek Önnel.
• Alapértelmezés szerint a térhatású hangszóró mód van bekapcsolva.

Az alábbi manuális csatlakoztatási eljárás elvégzése előtt:

• Ellenőrizze, hogy megfelelően csatlakozik-e a Soundbar és a mélysugárzó vagy térhatású hangszórók tápkábele.

• Ellenőrizze hogy a Soundbar ki van-e kapcsolva.

• Kapcsolja ki a Soundbar fö egységet.

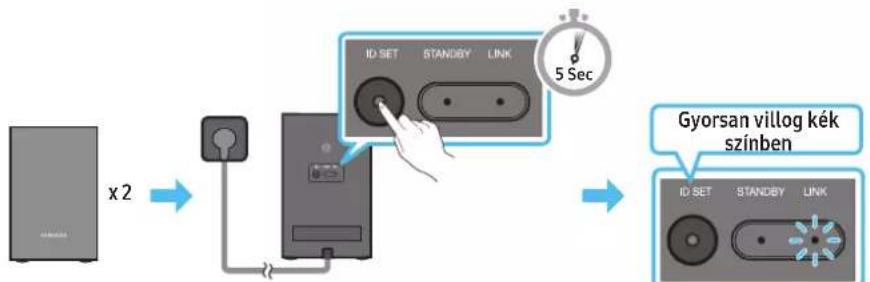

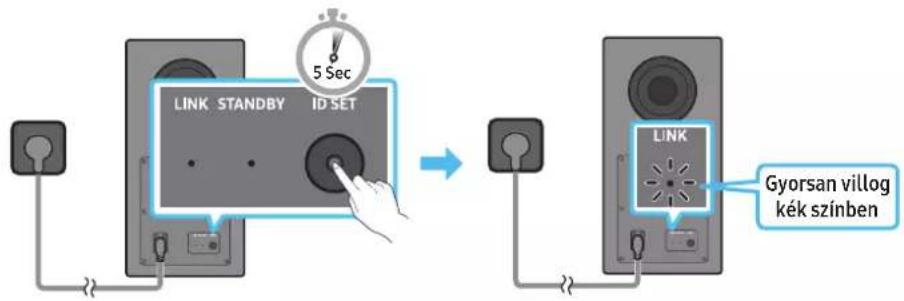

• Tartsa nyomva legalább 5 másodpercig az ID SET gombot a mélysugárzó és a térhatású hangszórók hátulján.

- Az egyes hangszórók hátoldalán levő piros jelzőfény kikapcsol, és a kék jelzőfény villog.

LINK STANDBY ID SET 5 Sec LINK Gyorsan villog kék színben

A mélysugárzó hátulja A mélysugárzó hátulja

A bal és a jobb térhatású hangszóró hátulja (opcionális)

1. Tartsa nyomva 5 másodpercig a távirányító Fel gombját.

• A Soundbar kijelzőjén egy pillanatra megjelenik, majd eltűnik az ID SET üzenet.
- Az ID SET befejeződése után a Soundbar automatikusan bekapcsol.

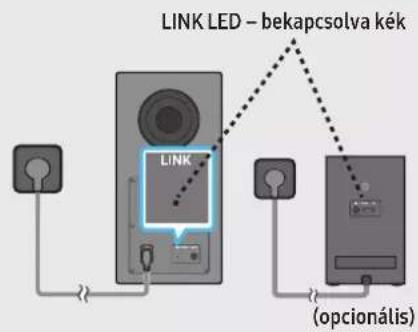

1. Ellenőrizze, hogy a LINK LED folyamatos kék színnel világít-e (a csatlakozás kész).

LINK LED – bekapcsolva kék LINK (oplekáris)

A Soundbar és a mélysugárzó vagy térhatású hangszórók közötti kapcsolat létrejötte után a LINK LED villogásról folyamatos kék fényre vált.

LED-jelzőlámpák a mélysugárzó és a térhatású hangszórók hátulján

LED Státusz Leírás Megoldás
MélysuqárzóTérhatású hangszórók(adott modellek esetén)	Be	Sikeres csatlakozás(normál működés)	-
	Villogás A kapcsolat helyreállítása	Ellenőrizze, hogy a Soundbar központi egységhezcsatlakoztatott tápkábel megfelelően lett-e csatlakoztatva,vagy várjon körülbelül 5 percet. Ha a villogás nem szünik meg,akkor próbálkozzon a mélysugárzó és a térhatású hangszórókmanuális csatlakoztatásával. Lásd 13. oldal.
MélysugárzóTérhatású hangszórók(adott modellek esetén)	Be	Készenléti állapot (ha aSoundbar központi egysége kivan kapcsolva)	Ellenőrizze, hogy a Soundbar központi egységhez erősítetttápkábel megfelelően lett-e csatlakoztatva.
		A kapcsolat megszakadt	Csatlakozzon újra. Lásd a 13. oldalon a manuáliscsatlakoztatásról szóló utasításokat.
MélysuqárzóTérhatású hangszórók(adott modellek esetén)	Villogás Hiba		A Samsung Szervizközpont elérhetőségét ebben akézikönyvben találja.

MEGJEGYZÉS

• Ha a központi egység ki van kapcsolva, akkor a mélysugárzó készenléti üzemmódba lép, és a hátlapján levő STANDBY LED néhány kék villanás után pirosra változik.
• Amennyiben a Soundbar közelében a Soundbarral azonos frekvencián működő eszközt használ, az interferencia miatt megszakadhat a hang.
• A központi egység vezeték nélküli jelének maximális hatótávolsága kb. 10 m, de ez a működési környezettől függően változhat. Ha a központi egység és a mélysugárzó között fém vagy vasbeton fal van, a rendszer lehet, hogy nem fog működni, mert a vezeték nélküli jel nem hatol át a fémen.
• A térhatású hangszórórendszert csak adott modellek támogatják.

FIGYELEM!

• A mélysugárzó és térhatású hangszórók beépített vevőantennával rendelkeznek. Tartsa távol az egységet a víztöl és nedvességtöl.
• Az optimális hangzás érdekében akadálymentes teret alakítson ki a mélysugárzó és a térhatású hangszórók körül.

05 CSATLAKOZTATÁS TV-HEZ

A HDMI ARC-t (Audio Return Channel) támogató TV csatlakoztatása

FIGYELEM!

• Ha mind a HDMI-kábel, mind az optikai kábel csatlakoztatva van, akkor a készülék először a HDMI-jelet veszi.
• A HDMI-kábel csatlakoztatásához a TV és a Soundbar között feltétlenül az ARC jelzésű csatlakozókat használja. Ellenkező esetben előfordulhat, hogy a TV hangja nem hallható.
• A javasolt kábel a HDMI.org által tanúsított Premium High Speed HDMI Cable with Ethernet.

Csatlakozzon a HDMI IN (ARC/eARC) porthoz a TV-n. HDMI IN (ARC) HDMI-kábel Csatlakozzon a HDMI TO TV (eARC/ARC) porthoz a Soundbar központi egységen. HDMI TO TV (eARC/ARC) A Soundbar alja A Soundbar teteje TV ARC A Soundbar teteje TV ARC

1. A Soundbar és a televízió kikapcsolt állapota mellett csatlakoztassa a HDMI kábelt, az ábrán látható módon.
2. Kapcsolja be a Soundbart és a TV-t.

3. A "TV ARC" jelenik meg a Soundbar központi egység kijelzőablakán, és a Soundbar a TV hangját játssza le.

4. Ha a televíziónak nincs hangja, nyomja meg a (Több funkció) / → (Forrás) gombot a Soundbar tetején vagy a távirányító → (Forrás) gombját a „D.IN” mód kiválasztásához. A képernyön egymás után megjelenik a „D.IN“ és a „TV ARC“ felirat, és megszólal a TV hangja.

5. Az eARC funkciót támogató TV csatlakoztatásakor „eARC” jelenik meg a kijelzön, és hangjelzés hallható.
6. Az eARC segítségével történő kapcsolódáshoz a TV menüjében be kell kapcsolni az eARC funkciót. A beállítással kapcsolatban lásd a TV felhasználói kézikönyvét.

(pl. Samsung TV: Főmenü (m) → Menü → Beállítások (s) → Összes beállítás (s) → Hang → Expert Settings → HDMI-eARC Mode (Auto))

• Ha a "TV ARC" nem jelenik meg a Soundbar központi egység kijelzőablakán, akkor ellenőrizze, hogy a HDMI kábel a megfelelő porthoz van-e csatlakoztatva.
• A televízió távirányítójának hangerő gombjaival módosíthatja a Soundbar hangerejét.

MEGJEGYZÉS

• Ha egy HDMI ARC (Audio Return Channel) funkciót támogató TV-t HDMI-kábellel csatlakoztat a Soundbarhoz, akkor a digitális video- és audioadatokat külön optikai kábel csatlakoztatása nélkül továbbíthatja.
• Javasoljuk, hogy lehetőség szerint mag nélküli HDMI kábelt használjon. Ha maggal rendelkező HDMI kábelt használ, használjon 14 mm-nél kisebb átmérőjűt.
• Ez a funkció nem elérhető, ha a HDMI kábel nem támogatja a ARC szabványt.
• Ha egy adásban az audio Dolby Digital által van kódolva, és az Ön TV-jén a „Digitális Audio Kimeneti Formátum” beállítása PCM, akkor javasoljuk, hogy állítsa át a beállítást Dolby Digital-ra. Ha a TV-n levő beállítást módosítja, akkor jobb hangminőséget élvezhet. (A TV menüje a Dolby Digital-tól és a PCM-től eltérő szavakat használhat, a TV gyártójától függően.)
• Az ARC/eARC protokollok támogatják a Dolby Atmos technológiát.
• Győződjön meg arról, hogy a tartalom támogatja a Dolby Atmos® funkciót.

Csatlakoztatás optikai kábellel

Csatlakoztatás elötti ellenőrzölista

• Ha mind a HDMI-kábel, mind az optikai kábel csatlakoztatva van, akkor a készülék először a HDMI-jelet veszi.
• Ha optikai kábelt használ, és a csatlakozóknak fedelük van, akkor ügyeljen arra, hogy távolítsa el ezeket.

1. A TV és a Soundbar kikapcsolt állapotában az optikai kábellel (nem része a csomagnak) csatlakoztassa a Soundbar DIGITAL AUDIO IN (OPTICAL) portját és a TV OPTICAL kimeneti portját, az ábra alapján.
2. Kapcsolja be a Soundbart és a TV-t.
3. Nyomja meg a ○ (Több funkció) / → (Forrás) gombot a Soundbar tetején vagy a távirányító → (Forrás) gombját a „D.IN” mód kiválasztásához.
4. A TV hangja a Soundbarból származik.

Csatlakoztatás Bluetooth-on keresztül

Ha Samsung TV-t csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja a sztereó hangot.

• Egyszerre csak egy Samsung TV csatlakoztatható.
• Csak Bluetooth-ot támogató Samsung TV csatlakoztatható. Ellenőrizze a TV-készüléke műszaki adatait.

Az első csatlakoztatás

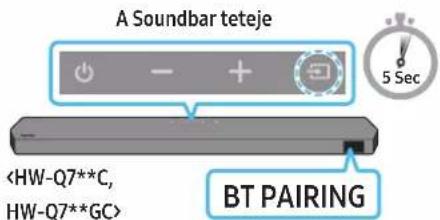

1. A Soundbart távirányítójának *PAIR gombját megnyomva lépjen „BTPAIRING” módba.

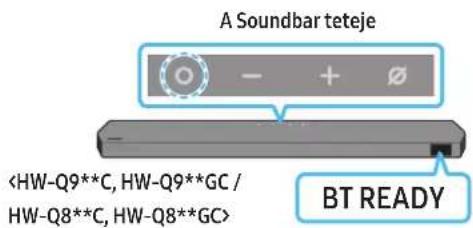

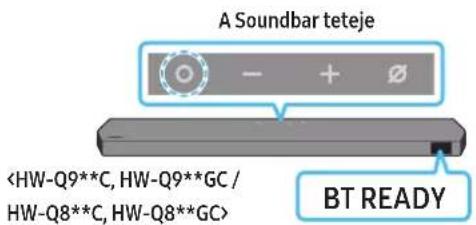

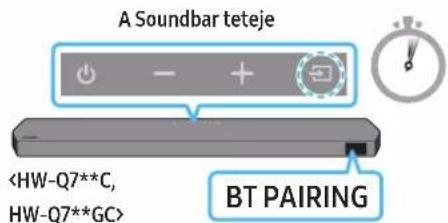

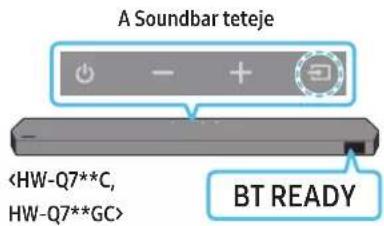

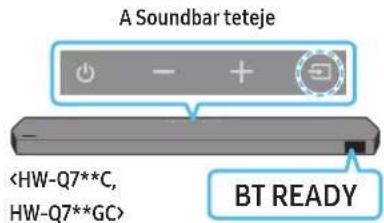

(VAGY) a. Nyomja meg a ○(Több funkció) / →(Forrás) gombot a felső panelen, majd válassza a „BT” módot.

A "BT" megváltozik "BT PAIRING" automatikusan pár másodperc alatt, vagy "BT READY" feliratra vált, ha van már korábban elmentett csatlakozás.

A Soundbar teteje BT READY

A Soundbar teteje BT READY

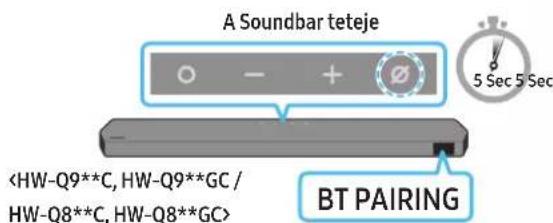

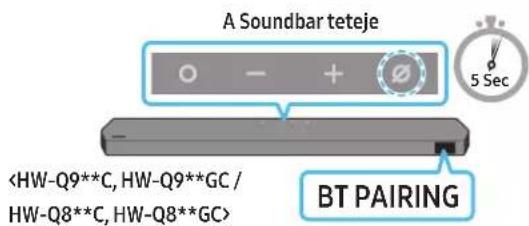

b. A „BT READY“ felirat megjelenése után tartsa nyomva 5 másodpercnél hosszabban a ☑ (Mikrofon be/ki) / ➞ (Forrás) gombot a Soundbar felső paneljén, hogy megjelenjen a „BT PAIRING“ felirat.

A Soundbar teteje BT PAIRING

A Soundbar teteje BT PAIRING

1. Válassza ki a Bluetooth módot a Samsung TV-n.

(pl. Fömenü (☐) → Menü → Beállítások (☒) → Összes beállítás (☒) → Hang → Hangkimenet → Bluetooth-hangszórók listája → Soundbar Q***C (Bluetooth))

1. A TV képernyőjén megjelenő listáról válassza ki a „Soundbar Q***C” elemet.

A rendelkezésre álló Soundbar „Need Pairing” vagy „Paired felirattal van megjelölve a televízió Bluetooth-eszközlistáján. A Samsung TV-nek a Soundbarhoz való csatlakozáshoz válassza ki az üzenetet, majd hozzon létre kapcsolatot.

- Ha a Samsung TV csatlakoztatva van, a [TV Név] → "BT" jelenik meg a Soundbar elülső kijelzőjén.

1. Most már hallhatja a Samsung TV hangját a Soundbarból.

- Miután első alkalommal csatlakoztatta a Soundbart a Samsung TV-hez, használja a "BTREADY" módot az újbóli csatlakozáshoz.

Ha az eszköz csatlakozása nem sikerült

• Ha van már Soundbar (például Soundbar Q***C) a Samsung TV hangszóróinak listájában, akkor azt törölje.
• Majd ismételje meg az 1–3. lépést.

A Soundbar leválasztása a Samsung TV-röl

Nyomja meg a (Több funkció) / → (Forrás) gombot a Soundbart tetején vagy a távirányító → (Forrás) gombját egy, a „BT”-től eltérő mód kiválasztásához.

- A leválasztás időigényes, mivel a Samsung TV-nek választ kell kapnia a Soundbartól.

(A szükséges idő a Samsung TV modelljétől függően változhat.)

• BTREADY: Ebben a módban bármikor csatlakoztathatja a korábban csatlakoztatott Samsung TV-t vagy mobileszközt.
• BTPAIRING: Ebben a módban csatlakozhat egy új eszközt a Soundbarhoz.
  (Nyomja meg a ✝ PAIR gombot a Soundbar távirányítóján, vagy tartsa nyomva legalább 5 másodpercig a ☎ (Mikrofon be/ki) / ➞ (Forrás) gombot a Soundbar tetején a Soundbar „BT” üzemmódjában.)

Megjegyzések a Bluetooth-kapcsolatról

• Keressen egy 1 méteren belüli új eszközt a Bluetooth-kommunikación keresztüli csatlakozáshoz.
• Ha egy Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.
• Az Soundbar 18 perc után automatikusan kikapcsol a Kész állapotban.
• Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresést és csatlakoztatást:
  – Ha erős elektromos mező van a Soundbar körül.
  – Ha egyszerre több Bluetooth eszközt csatlakoztat a Soundbarhoz.
  – Ha a Bluetooth eszköz ki van kapcsolva, nincs a helyén, vagy hibásan működik.

- Az elektronikus eszközük elektromos interferenciát okozhatnak. Az elektromágneses hullámokat generáló eszközöket tartsa távol a Soundbar központi egységtől - pl. mikrohullámú sütök, vezeték nélküli LAN eszközök, stb.

Csatlakoztatás Wi-Fi-n

Csatlakoztatás elötti ellenőrzölista

• Wi-Fi-kapcsolat csak Samsung TV esetén lehetséges.
- Ellenőrizze, hogy be van-e kapcsolva a vezeték nélküli router (Wi-Fi), és hogy a TV csatlakozik-e a routerhez.
- A TV-nek és a Soundbarnak ugyanahhoz a vezeték nélküli hálózathoz (Wi-Fi) kell csatlakoznia.
- Ha a vezeték nélküli router (Wi-Fi) DFS-csatornát használ, akkor nem lehet Wi-Fi-kapcsolatot létesíteni a TV és a Soundbar között. A részletekért forduljon az internetszolgáltatóhoz.
- Lapozza fel a TV kézikönyvét, mivel a menü a gyártás évétöl függően változhat.
- A TV és a Soundbar Wi-Fi-n keresztül történő csatlakoztatásához először csatlakoztassa a Soundbart a vezeték nélküli routerhez. A Wi-Fi-kapcsolat létesítésének részleteit lásd a 26. oldalon.

1. A Soundbarral létesített Wi-Fi-kapcsolatra vonatkozó tájékoztatásért lásd „2. módszer Csatlakozás Wi-Fi-n (Vezeték nélküli hálózaton) keresztül” (26. oldal).

2. Módosítsa a TV bemeneti forrását a Soundbar Audio menüje segítségével.

• 2017-ben vagy ennél később megjelent Samsung TV-k

Fömenü (n) → Menü → Beállítások (♂) → Összes beállítás (♀) Hang → Hangkimenet → Soundbar Q***C (Wi-Fi)

MEGJEGYZÉS

A Wi-Fi Dolby Atmos-kapcsolat csak bizonyos Samsung TV-ken és Soundbar-modelleken áll rendelkezésre.

Óvintézkedés: A hangszóró automatikusan újraindul, ha ki- vagy bekapcsolja a Wi-Fi-t.

Wi-FiA port deaktiválásának módja	A Wi-Fi be- vagy kikapcsolásához tartsa nyomva 30 másodpercig a Soundbar távirányítójánakCH LEVEL gombját.
BluetoothA port deaktiválásának módja	A Bluetooth be- vagy kikapcsolásához tartsa nyomva 30 másodpercig a Soundbar távirányítójánakTONE CONTROL gombját.

A Q-Symphony funkció használata

• Ha a Soundbar a Q-Symphony funkciót támogató Samsung TV-hez csatlakozik, akkor a hangot egyszerre játszhatja le a Soundbaron és a TV-n keresztül. Ha a Q-Symphony funkciót használja, a TV-n lejátszott térhatású hangnak köszönhetően gazdagabb, háromdimenziós térhatású hanghatást élvezhet.
• Ha a Soundbar csatlakoztatva van, a TV-n megjelenik a „TV+Soundbar” menü.

Beállítások (→Összes beállítás (→Hang→Hangkimenet

TV-menü TV HDMI-kábel VAGY Optikai kábel (nincs mellékelve) D.IN

- A TV menüje – példa: TV + [AV] Soundbarsorozat neve (HDMI) / TV + [AV] Soundbarsorozat neve (optikai)

TV-menü TV Wi-Fi Wi-Fi

- A TV menüje – példa: TV + [AV] Soundbar sorozat neve (Wi-Fi)

MEGJEGYZÉS

• A TV által támogatott kodek szerint működhet.
• A funkció támogatásának feltétele a HDMI- vagy optikai kábel (nincs mellékelve) vagy a Wi-Fi csatlakoztatása.
• A megjelenő üzenet a TV modelljétől függően eltérő lehet.
• Gondoskodjon róla, hogy a TV és a Soundbar azonos vezeték nélküli routerhez csatlakozzon, azonos frekvencián.
• Ez a funkció egyes Samsung TV-ken és Soundbar-modelleken áll rendelkezésre.

A SpaceFit Sound használata

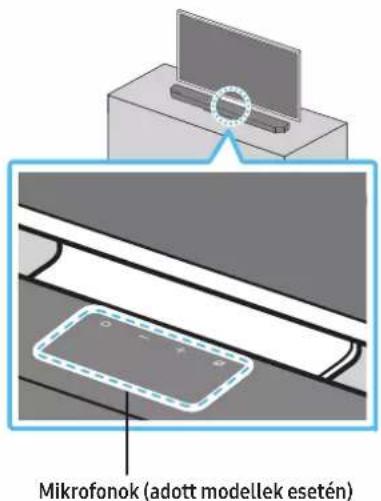

Ez a funkció a Soundbar mikrofonjával elemzi a felhasználó hallgatási terét, és optimális hangzást biztosít az adott térhez. A hangzás optimalizálása automatikusan történik.

1. módszer Csatlakoztatás Soundbaron keresztül

A funkció engedélyezéséhez kapcsolja be a SpaceFit Sound módot a Soundbar távirányítója segítségével.

1. A SpaceFit Sound mód bekapcsolásához nyomja meg a (Hangvezérlés) gombot. A kijelzőn megjelenik a „SPACEFIT SOUND OFF” felirat.

1. A SpaceFit Sound bekapcsolásához nyomja meg a távirányító Fel gombját. A kijelzőn megjelenik az „ON” felirat.

1. A SpaceFit Sound kikapcsolásához nyomja meg a távirányító Le gombját. A kijelzőn megjelenik az „OFF” felirat.

- Ez valamennyi hangmódban rendelkezésre áll.

2. módszer Csatlakoztatás TV-n keresztül

A funkció engedélyezéséhez kapcsolja be az Adaptive Sound+ módot a Samsung TV menújében. (Főmenü (☐) → Menü → Beállítások (☒) → Összes beállítás (☒) → General → Intelligens mód beállításai → Adaptive Sound+)

- A Soundbar automatikusan Adaptive Sound+ hangmódra kapcsol, ha engedélyezi a TV-n az Adaptive Sound+ módot.

MEGJEGYZÉS

• Ez a funkció csak egyes Samsung TV-khez kapcsolódó Soundbaron működik.
• A HW-Q7**C, HW-Q7**GC modellek csak a „Csatlakoztatás TV-n keresztül” módszert támogatják.

06 CSATLAKOZTATÁS KÜLSŐ ESZKÖZHÖZ

1. módszer Csatlakoztatás HDMI-kábel segítségével (képes Dolby Atmos / DTS:X dekódolásra és lejátszására)

Csatlakoztatás elötti ellenőrzölista

• Ha az audiokimeneti opciók tartalmaznak másodlagos audio lehetőséget is, akkor ezt mindenképpen állítsa Ki állásba.
• Győződjön meg arról, hogy a tartalom támogatja a Dolby Atmos® / DTS:X funkciót.

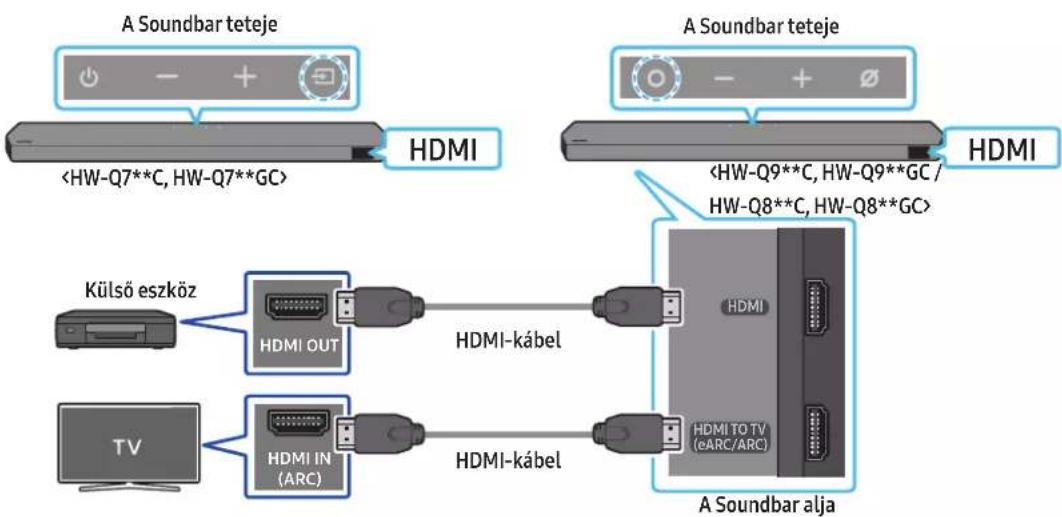

A Soundbar teteje HDMI A Soundbar teteje HDMI Külső eszköz HDMI OUT HDMI-kábel HDMI TV HDMI IN (ARC) HDMI-kábel HDMI TO TV (eARC/ARC) A Soundbar alja

1. Csatlakoztasson egy HDMI-kábelt a külső eszköz HDMI OUT portjába és a Soundbar alján található HDMI portba.
2. Csatlakoztasson egy HDMI-kábelt a TV-készülék HDMI IN portjába és a Soundbar alján található HDMI TO TV (eARC/ARC) portba.
3. Kapcsolja be a Soundbart, a TV-t és a külső eszközt.
4. Nyomja meg a (Több funkció) / → (Forrás) gombot a Soundbar tetején vagy a távirányító → (Forrás) gombját a „HDMI” mód kiválasztásához.
5. A Soundbar kijelzője a „HDMI” mód kiválasztását jelzi, és a Soundbar hanglejátszásba kezd.

MEGJEGYZÉS

• Dolby Atmos® / DTS:X használata esetén: Ha a bemeneti jelforrás Dolby Atmos® / DTS:X, akkor lásd "A különféle hangeffektusmódok kimeneti műszaki adatai" a 8 oldalon.
• Ha aktiválja a Dolby Atmos® technológiát, a „DOLBY ATMOS” felirat megjelenik az elülső képernyön.
• Ha aktív a DTS:X, „DTS:X“ felirat látható az elülső kijelzőn.
• A Dolby Atmos® / DTS:X konfigurálása BD-lejátszón vagy egyéb eszközön

Nyissa meg az audiokimeneti opciókat a BD-lejátszója vagy egyéb készüléke beállítási menüjében, és győződjön meg róla, hogy a „Nincs kódolás” van kiválasztva a Bitstreamnél. A Samsung BD-lejátszón például menjen a Főmenű → Hang → Digitális kimenet menüpontba, és ott válassza ki a Bitstream (feldolgozatlan) opciót.

Támogatott UHD-jelspecifikációk (3840 x 2160p)

Képkockasebesség (fps)	Színmélység RGB 4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bit 0 0 0 0
	10 bit	-	-	0 0
	12 bit	-	-	0 0
120	8 bit	-	-	-	-
	10 bit	-	-	-	-

• A támogatott specifikációk függenek a csatlakoztatott külső eszköztöl és a használati feltételektöl.

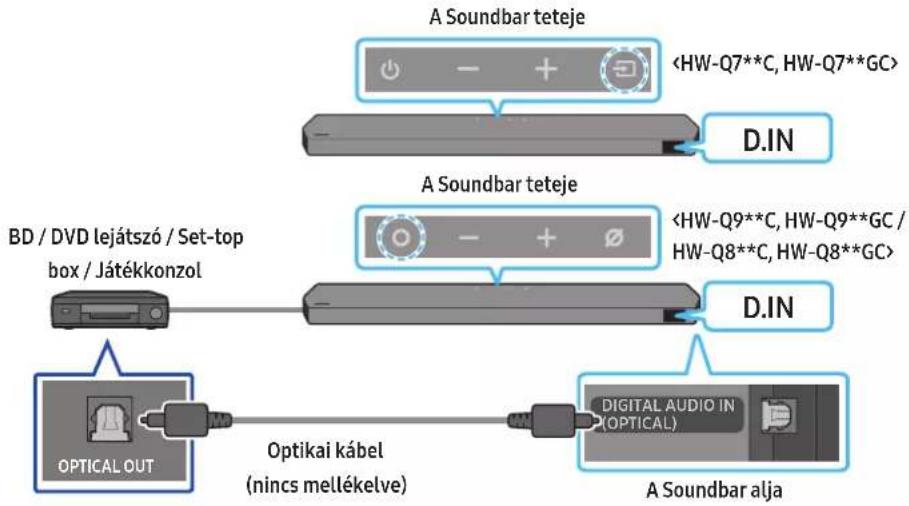

2. módszer Csatlakoztatás optikai kábellel

1. Optikai kábel (nincs mellékelve) segítségével csatlakoztassa a Soundbar központi egységének DIGITAL AUDIO IN (OPTICAL) portját a külső eszköz OPTICAL OUT portjával.
2. Kapcsolja be a Soundbart és a külső eszközt.
3. A „D.IN“ mód kiválasztásához nyomja meg a ○ (Több funkció) / → (Forrás) gombot a Soundbar tetején vagy a távirányító → (Forrás) gombját.
4. A Soundbar a külső eszköz hangjait játssza le.

07 MOBILESZKÖZ CSATLAKOZTATÁSA

1. módszer Csatlakoztatás Bluetooth-on keresztül

Ha mobileszközt csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja a sztereó hangot.

- Ha párosított Bluetooth-eszközt csatlakoztat, amikor a Soundbar ki van kapcsolva, akkor a Soundbar automatikusan bekapcsol.

Az első csatlakoztatás

- Új Bluetooth-eszközhöz való csatlakozáskor ügyeljen arra, hogy az eszköz 1 m-en belül legyen.

1. A Soundbar távirányítójának ✝PAIR gombját megnyomva lépjen „BT PAIRING” módba.

Mobileszköz

(VAGY) a. Nyomja meg a ○(Több funkció) / →(Forrás) gombot a felső panelen, majd válassza a „BT” módot.

A "BT" megváltozik "BTPAIRING" automatikusan pár másodperc alatt, vagy "BTREADY" feliratra vált, ha van már korábban elmentett csatlakozás.

A Soundbar teteje BT READY

A Soundbar teteje BT READY

b. A „BTREADY“ felirat megjelenése után tartsa nyomva 5 másodpercnél hosszabban a ☑ (Mikrofon be/ki) / ➞ (Forrás) gombot a Soundbar felső paneljén, hogy megjelenjen a „BT PAIRING“ felirat.

A Soundbar teteje BT PAIRING 5 Sec

A Soundbar teteje BT PAIRING 5 Sec

1. Az eszközén válassza a „Soundbar Q***C” opciót a megjelenő listán.

- Ha a Soundbar csatlakoztatva van a mobileszközhöz, a [Mobileszköz Név] → "BT" jelenik meg az elülső kijelzőn.

1. Lejátszhatja a Bluetooth-on keresztül csatlakoztatott eszközön levő zenefájlokat a Soundbaron keresztül.

- Miután első alkalommal csatlakoztatta a Soundbart a mobileszközhöz, használja a "BTREADY" módot az újbóli csatlakozáshoz.

Ha az eszköz csatlakozása nem sikerült

- Ha van már Soundbar (például „Soundbar Q***C") a mobileszköz hangszóróinak listájában, akkor azt törölje.

- Ismételje meg az 1–2. lépést.

Mi a különbség a BT READY és a BT PAIRING között?

• BTREADY: Ebben a módban bármikor csatlakoztathatja a korábban csatlakoztatott Samsung TV-t vagy mobileszközt.
• BTPAIRING: Ebben a módban csatlakozhat egy új eszközt a Soundbarhoz.

(Nyomja meg a ✝ PAIR gombot a Soundbar távirányítóján, vagy tartsa nyomva legalább 5 másodpercig a (Mikrofon be/ki) / → (Forrás) gombot a Soundbar tetején a Soundbar „BT” üzemmódjában.)

Megjegyzések a Bluetooth-kapcsolatról

• Keressen egy 1 méteren belüli új eszközt a Bluetooth-kommunikación keresztüli csatlakozáshoz.
• Ha egy Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.
• Az Soundbar 18 perc után automatikusan kikapcsol a Kész állapotban.
• Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresést és csatlakoztatást:

– Ha erős elektromos mező van a Soundbar körül.

– Ha egyszerre több Bluetooth eszközt csatlakoztat a Soundbarhoz.

– Ha a Bluetooth eszköz ki van kapcsolva, nincs a helyén, vagy hibásan működik.

• Az elektronikus eszközük elektromos interferenciát okozhatnak. Az elektromágneses hullámokat generáló eszközöket tartsa távol a Soundbar központi egységtől - pl. mikrohullámú sütök, vezeték nélküli LAN eszközök, stb.
• A Soundbar támogatja az SBC-adatokat (44,1 kHz, 48 kHz).
• Csak olyan Bluetooth-eszközhöz kapcsolódjon, amely támogatja az A2DP (AV) funkciót.
• A Soundbar nem csatlakoztatható olyan Bluetooth-eszközhöz, amely csak a HF (kihangosító) funkciót támogatja.
• Amikor Bluetooth-eszközhöz csatlakoztatja a Soundbart, helyezze öket a lehető legközelebb egymáshoz.
• Minél távolabb van egymástól a Soundbar és a Bluetooth-eszköz, annál gyengébb lesz a hangminőség.

A Bluetooth kapcsolat megszakadhat, ha az eszközök kívül esnek a hatótávolságon.

• Elöfordulhat, hogy a Bluetooth-kapcsolat nem működik megfelelően a rossz vételű területeken.
• A Bluetooth-eszköz zajos lehet, vagy hibásan működhet az alábbi esetekben:

– Ha a test érintkezik a Bluetooth-eszköz vagy a Soundbar jeladó-vevőjével.
- Sarkokban, vagy ha a közelben akadály van, például fal vagy válaszfal, ahol elektromos változások léphetnek fel.
- Ha ugyanazon frekvenciatartományban működő egyéb termékek, például orvosi berendezések, mikrohullámú sütő vagy vezeték nélküli LAN-eszközök általi rádió-interferenciának van kitéve.
– Egyes akadályok, például az ajtók és falak akkor is befolyásolhatják a hangminőséget, ha az eszközök a hatótávolságon belül vannak.

• Vegye figyelembe, hogy a Bluetooth opció használata esetén a Soundbar nem csatlakoztatható másik Bluetooth-eszközhöz.
• Ez a vezeték nélküli eszköz elektromos zavarokat okozhat működés közben.

A Bluetooth-eszköz leválasztása a Soundbarról

A Soundbarról leválasztható a Bluetooth-eszköz. Az utasításokért lapozza fel a Bluetooth-eszköz felhasználói kézikönyvét.

• A Soundbar le lesz választva.
- Miután leválasztja a Soundbart a Bluetooth-eszközröl, a Soundbar elülső kijelzőjén a „BT DISCONNECTED” üzenet jelenik meg.

A Soundbar leválasztása a Bluetooth-eszközröl

Nyomja meg a (Több funkció) / → (Forrás) gombot a Soundbar tetején vagy a távirányító → (Forrás) gombját, hogy a „BT”-től eltérő módba kapcsoljon.

• A leválasztás némi időt igényel, mert a Bluetooth-eszköznek választ kell kapnia a Soundbartól. (A leválasztáshoz szükséges idő a Bluetooth-eszköztől függően változhat.)
• Miután leválasztja a Soundbart a Bluetooth-eszközről, a Soundbar elülső kijelzőjén a „BT DISCONNECTED“ üzenet jelenik meg.

2. módszer Csatlakozás Wi-Fi-n (Vezeték nélküli hálózaton) keresztül

A Soundbar mobileszközhöz történő csatlakoztatásához vezeték nélküli hálózaton keresztül (Wi-Fi), a SmartThings alkalmazásra van szükség.

Az első csatlakoztatás

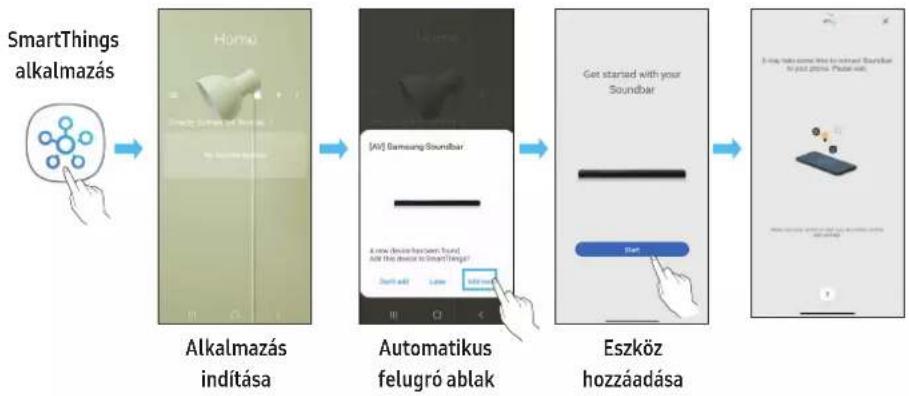

1. Telepítse és indítsa el a SmartThings alkalmazást a mobileszközén (okostelefonon vagy táblagépen).
2. Az alkalmazásban kövesse a képernyön megjelenő utasításokat a Soundbar hozzáadásához.

- Előfordulhat, hogy egyes eszközökön az automatikus előugró ablak (alább a második képernyőfotó) nem jelenik meg. Ha az előugró ablak nem jelenik meg, nyomja meg a „+” gombot a Home képernyőn. A Soundbar hozzáadódik az alkalmazáshoz.

- Az alábbi ábra az alkalmazás verziójától függően eltérhet a tényeleges megjelenéstől.

A Tap Sound használata

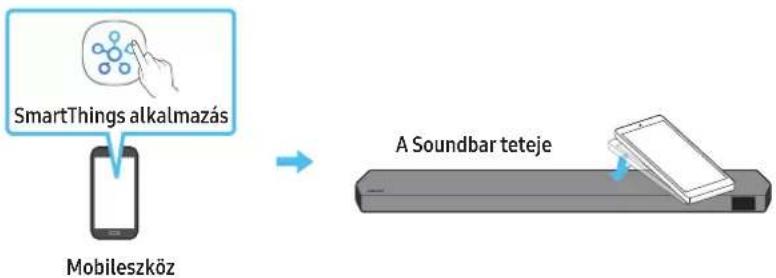

Érintse meg a Soundbart a mobilkészülékével, a mobileszközön levő tartalom hangjának lejátszásához a Soundbaron.

• Ez a funkció csak bizonyos mobileszközöknél áll rendelkezésre.
• Ez a funkció csak Android 8.1 vagy újabb rendszerű mobileszközökkel kompatibilis.

1. Mobileszközén kapcsolja be a Tap Sound funkciót.
2. A funkció bekapcsolásával kapcsolatos részletek alább találhatók, a következő fejezetben: „A Tap Sound funkció beállítása”.
3. Érintse meg a Soundbart a mobileszközével. A megjelenő üzenet ablakban válassza a "Start now" lehetőséget. Bluetooth-on keresztül létrejön a kapcsolat a mobileszköz és a Soundbar között.

4. A mobileszközön levő tartalom hangjának lejátszása a Soundbaron keresztül.

5. Ez a funkció a mobileszközt Bluetooth-on keresztül összeköti a Soundbarral a vibráció észlelésekor, amely akkorfordul elő, amikor az eszköz megérinti a Soundbart.

6. Ügyeljen arra, hogy a mobileszköz ne érintse meg a Soundbar éles sarkát. A Soundbar vagy a mobileszköz megkarcolódhat vagy megsérülhet.
7. Javasoljuk, hogy a mobileszközt fedje le egy tokkal. Enyhén érintse meg a Soundbarfelső részén lévő széles területet, anélkül, hogy túlzott erőt alkalmazna.
8. A funkció használatához frissítse a SmartThings alkalmazást a legújabb verzióra.

Az alkalmazás verziójától függően előfordulhat, hogy a funkció nem támogatott.

A Tap Sound funkció beállítása

A SmartThings alkalmazás segítségével kapcsolja be a Tap View, Tap Sound funkciót.

1. A mobileszközön futtassa a SmartThings alkalmazást.
2. A mobileszközön a SmartThings alkalmazás képernyőjén válassza a (≡→_) lehetőséget.
3. Állítsa a "Tap View, Tap Sound" opciót Be értékre, hogy a funkció működjön, ha egy mobileszköz a Soundbar közelébe kerül. A funkció bekapcsol.

MEGJEGYZÉS

• Amikora mobileszköz energiatakarékos módban van, a Tap Sound funkció nem működik.
• Előfordulhat, hogy a Tap Sound funkció nem működik, ha a Soundbar közelében olyan eszközök vannak, amelyek rádió-interferenciát okoznak, például elektromos eszközök. Ellenőrizze, hogy az olyan készülékek, amelyek rádióinterferenciát okozhatnak, megfelelő távolságra vannak-e a Soundbartól.

08 CSATLAKOZTATÁS APPLE AIRPLAY 2-ESEN KERESZTÜL

• Ez a funkció nem feltétlenül áll rendelkezésre minden országban.
• Ez a Samsung Soundbar támogatja az AirPlay 2-est, és iOS 13.4 vagy újabb rendszert igényel.

Az AirPlay 2 segítségével zenét, podcastokat és egyéb audiotartalmat küldhet adatfolyamként az Apple eszközökről a Samsung Soundbarra.

• Az AirPlay2 engedélyezéséhez a Soundbarban először regisztrálnia kell az eszközt a Samsung Smart Things alkalmazásban, elfogadva az alkalmazás feltételeit.
  • Gondoskodjon róla, hogy a Soundbar be legyen kapcsolva, és ugyanahhoz a Wi-Fi-hálózathoz kapcsolódjon, mint az Apple eszköz.
• Válassza ki a ikont egy AirPlay funkciót támogató alkalmazásban vagy az iPhone, iPad, illetve Mac Vezérlőközpontjában.
• Válassza ki a Soundbart az elérhető eszközök listájáról, hogy az játssza le az aktuális audiotartalmat.

09 FALI RÖGZÍTŐ FELSZERELÉSE

Óvintézkedések a szerelés során

• Csak függöleges falra szerelje fel a terméket.
• Ne telepítse magas hömérsékletű és/vagy páratartalmú helyen.
• Ellenőrizze, hogy a fal elég erős-e ahhoz, hogy megtartsa a termék súlyát. Ha nem, erősítse meg a falat vagy válasszon másik helyet a felszereléshez.

- Vásároljon és használjon az Ön falához (gipszkarton, vasfal, fa stb.) illő rögzítőcsavarokat vagy horgonyokat. Ha lehetséges, a csavarokat a falgerendákhoz rögzítse.

- Vásároljon rögzítőcsavarokat azon fal típusának és vastagságának megfelelően, amelyre a Soundbart felszerelni tervezi.

- Átmérő: M5

- Hosszúság: 35 mm vagy hosszabb javasolt.

- A Soundbar falra történő felszerelése előtt csatlakoztassa a kábeleket az egység és a külső eszközök között.

- Felszerelés elött győződjön meg róla, hogy az egység ki van kapcsolva és áramtalanítva van. Ellenkező esetben a készülék áramütést okozhat.

Fali konzol komponensek

Fali konzol vezetősín x 2 x 2 (M4 x L10)

Tartócsavar Csavar

1. Helyezze a Fali konzol vezetősín a fal felszínére.

2. A fali konzol vezetősín vízszintesen kell elhelyezni.

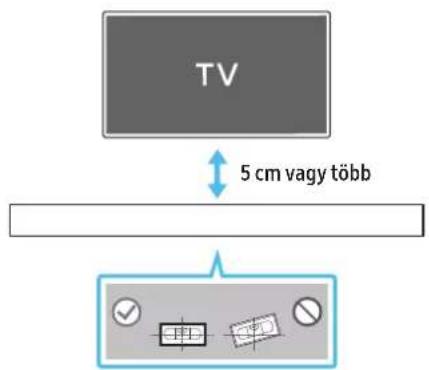

3. Amennyiben a TV a falra van felszerelve, a Soundbart legalább 5 cm-rel. a TV alatt helyezze el.

TV 5 cm vagy több

1. Igazítsa a fali tartósín középső vonalát a TV közepéhez (ha a TV alá szereli a Soundbart), majd ragasztószalaggal rögzítse a fali tartósínt a falra.

- Ha nem a TV alá szereli az egységet, akkor a középső vonal a telepítési terület közepére kerüljön.

Középső vonal

1. Nyomja át egy toll vagy ceruza hegyét az A-TYPE helyek közepén a sín két végén, hogy megjelölje a lyukak helyét a tartócsavarok számára, majd távolítsa el a fali tartósínt.

A B A B A A A

1. Egy megfelelő méretű fúrószárral fúrjon lyukat a falba minden jelölésnél.

- Ha a jelölések nem egyeznek meg a csonkok pozíciójával, akkor mindenképpen illesszen be megfelelő horgonyokat vagy tipliket a lyukakba, mielőtt behelyezné a tartócsavarokat. Ha horgonyokat vagy tipliket használ, akkor győződjön meg arról, hogy a kifúrt lyukak elég nagyok-e a használni kívánt horgonyokhoz vagy tiplikhez.

1. Nyomjon egy csavart (nem része a csomagnak) valamennyi tartócsavaron keresztül, majd csavarozza mindegyik csavart szorosan a tartócsavar lyukakba.

1. Szerelje a 2 falikonzolt a megfelelő tájolásban a Soundbaraljára 2 csavarral.

- Az összeszerelés során ügyeljen rá, hogy a falikonzolok felfüggesztőrésze a Soundbar hátoldala mögött legyen.

A Soundbar hátulj

A Soundbar jobb széle

1. Szerelje fel a Soundbart a mellékelt falikonzolok segítségével, úgy, hogy a falikonzolokat felfüggeszti a falon lévő tartócsavarokra.

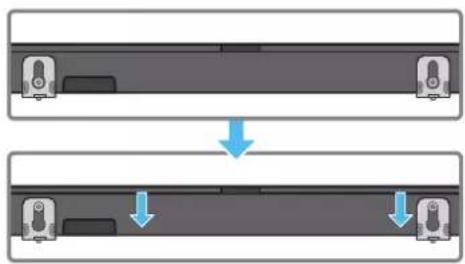

1. Az alábbi ábrán látható módon csúsztassa le a Soundbart úgy, hogy a falikonzolok stabilan a tartócsavarokra rögzüljenek.

- Illessze a tartócsavarokat a falikonzolok széles (alsó) részébe, majd csúsztassa le a falikonzolokat úgy, hogy a falikonzolok stabilan a tartócsavarokra rögzüljenek.

A térhatású hangszórók felszerelése a falra (adott modellek esetén)

A térhatású hangszórók falra szereléséhez külön falikonzolokat vásárolhat. A Samsung Electronics nem kínál falikonzolt.

Megjegyzések a térhatású hangszórók falra szereléséhez

• A térhatású hangszóró falikonzoljának legalább 8,0 kg-os teherbírással kell rendelkeznie.
• Lyukméret: 1/4" – 20 UNC belső menetes dübel

– Szabványos csavar: 6,35 mm ∅,

1,27 mm-es menetemelkedés

• Hosszúság: 18 mm hosszú
• Mennyiség: bal 1 db/jobb 1 db

• A falikonzolok felszerelése elött ellenőrizze a fal szilárdságát. Ha az erő nem elegendő, akkor mindenképpen erősítse meg a falat, mielőtt a falra szerelné a Falikonzolokat és a hangszórókat.
• A Samsung nem felel a termékben a helytelen felszerelés következtében keletkező károkért.
• Ügyeljen arra, hogy ne szerelje fel oldalirányban vagy fejjel lefelé a hangszórókat.

10 A SOUNDBAR TELEPÍTÉSE A TV ELÉ

Komponens

x4

Gumiláb

A telepítéshez csatlakoztassa a gumilábakat a Soundbar aljára, mielőtt a helyére tenné a TV-állvány fölé. A gumilábak felhelyezésekor ügyeljen rá, hogy azok ne nyúljanak túl a TV-állvány peremén. Lásd az alábbi ábrát.

Gumiláb

Helyezze a Soundbart egy TV állványra.

Mikrofonok (adott modellek esetén)

A képen látható módon igazítsa a Soundbar közepét a TV közepéhez, óvatosan helyezze a Soundbart a TV állványra.

Ezután helyezze a mikrofonokat (csak adott modellek esetén) az állvány elé, hogy az ne zavarja a hangfelismerést.

TV

A Soundbar jobb széle

MEGJEGYZÉS

• A Soundbart vízszintes, szilárd felületre helyezze.
• A nem megfelelő távolság a TV-től hangfelismerési és akusztikai problémákat okozhat.
• A fenti ábra nem feltétlenül felel meg a konkrét modellnek.
• A funkciót a HW-Q7**C, HW-Q7**GC modell nem támogatja.
• A mikrofonok optimális teljesítménye érdekében a Soundbar legalább 2 cm-re legyen a TV paneljétől.

11 SZOFTVERFRISSÍTÉS

Automata frissítés

A szoftverfrissítések automatikusan megtörténnek, ha a Soundbar csatlakozik az internethez, még akkor is, ha a Soundbar ki van kapcsolva.

- Az Automatikus Frissítés funkció használatához a Soundbarnak csatlakoznia kell az internethez.

A Soundbar Wi-Fi kapcsolata megszakad, ha kihúzza a Soundbar hálózati kábelét, vagy megszakad az áramellátás. Ha az áramellátás megszakad, akkor az áramellátás visszaállítását követően, vagy amikor újból csatlakoztatja a tápkábelt, kapcsolja be a Soundbart, majd csatlakozzon újra az internethez.

USB Frissítés

A Soundbar alja

Előfordulhat, hogy a jövőben a Samsung frissítéseket kínál a Soundbar rendszer firmware-éhez.

Ha elérhető egy frissítés, akkor a Soundbart úgy frissítheti, hogy a frissítés firmware-jét tartalmazó USB meghajtót csatlakoztatja a Soundbar SERVICE portjához.

1. Látogasson el a Samsung webhelyére (www.samsung.com) → keresse meg a modell nevét a felhasználói támogatás menü opcióból.
2. A frissítéssel kapcsolatos további információkért lásd a Frissítési útmutatót.
3. Töltse le a frissítési fájlt (USB típus).
4. Csomagolja ki a fájlt, és hozzon létre egy mappát a fájlnévvel.
5. Tárolja a létrehozott mappát egy USB-n, majd csatlakoztassa a Soundbarhoz.

6. Kapcsolja be a Soundbart. Ezután a termék 3 percen belül frissül az „UPDATE” üzenet megjelenítésével.

7. A frissítés során ne kapcsolja ki, és ne vegye ki az USB-t.

8. Ha az „UPDATE“ üzenet nem jelenik meg a kijelzön, akkor húzza ki a tápkábelt a Soundbarból, majd csatlakoztassa újra.
9. Ha a legújabb verzió van telepítve, akkor nem történik frissítés.
10. Az USB típusától függően előfordulhat, hogy a frissítés nincs támogatva.

Inicializálás

A Soundbar teteje INIT

A Soundbar bekapcsolt állapotában legalább 5 másodpercig tartsa nyomva egyszerre a készülék — + (Hangerő) gombjait. Az „INIT” üzenet jelenik meg a kijelzőn, és a Soundbar inicializál.

FIGYELEM!

- A Soundbar összes beállítása inicializálva lesz. Ezt csak akkor végezze el, ha inicializálás szükséges.

12 HIBAELHÁRÍTÁS

Mielött segítséget kérne, ellenőrizze a következőket:

A Soundbar nem kapcsol be.

- Ellenőrizze, hogy a Soundbar tápkábele megfelelően van-e bedugva a konnektorba.

Hibásan működik a Soundbar.

• A tápkábel eltávolítása után helyezze be újra.
• Kapcsolja ki, majd be a külső eszközt, és próbálja újra.
• Ha nincs jel, a Soundbar egy bizonyos idő elteltével automatikusan kikapcsol. Kapcsolja be a készüléket. (Lásd 6. oldal.)

Nem működik a távirányító.

• Fordítsa a távirányítót egyenesen a Soundbar felé.
  • Cserélje ki újakra az elemeket.

A Soundbar jelzőfénye folyamatosan pirosan világít.

- Ki van kapcsolva a mikrofon. Kapcsolja be a mikrofont. (Lásd 4. oldal.)

Nincs hangja a Soundbarnak.

• A Soundbar hangereje túl alacsony vagy némítva van. Állítsa be a hangerőt.
• Ha bármilyen külső eszköz (STB, Bluetooth eszköz, mobileszköz stb.) csatlakozik, állítsa be a külső eszköz hangerejét.
• A TV hangkimenetének kiválasztásához válassza a Soundbar lehetőséget. (Samsung TV: Főmenű (☐) → Menü → Beállítások (☒ → Összes beállítás (☒ → Hang → Hangkimenet → Select Soundbar)
• A Soundbar kábelcsatlakozása nem lehet laza. Távolítsa el a kábelt és csatlakoztassa újra.
• Távolítsa el a tápkábelt teljesen, csatlakoztassa újra, és kapcsolja be a készüléket.
• Inicializálja a terméket, és próbálja újra. (Lásd 32. oldal.)

Nincs hangja a mélysugárzónak vagy a hátsó hangszóróknak.

• Ellenőrizze, hogy kéken világít-e a LED-jelzőlámpa a mélysugárzó és a térhatású hangszórók hátulján. Ha a jelzőlámpa kéken villog vagy pirosan világít, akkor csatlakoztassa újra a mélysugárzót és a térhatású hangszórókat a Soundbarhoz. (Lásd 13. oldal.)
• Probléma merülhet fel, ha akadály van a Soundbar és a mélysugárzó között. Vigye az eszközöket távol az akadályoktól.
• A közelben rádiófrekvenciás jeleket küldő egyéb eszközök megszakíthatják a kapcsolatot. Tartsa távol a hangszórót az ilyen eszközöktöl.
• Távolítsa el és csatlakoztassa újra a hálózati csatlakozót.

Ha a mélysugárzó és a térhatású hangszóró hangja ingadozik, késik vagy zajos

• Ha valamilyen akadály van a Soundbar és a mélysugárzó hangszóró között, ez lehet a probléma oka. Helyezze át az eszközöket úgy, hogy ne legyen köztük akadály.
• Ha a mélysugárzó és a térhatású hangszóró messze van a Soundbartól, ez a hang ingadozását vagy késését okozhatja. Helyezze öket a Soundbar közelébe.
• Ha a Soundbar közelében olyan műszer vagy elektromos eszköz található, amely rádió-interferenciát okozhat, ennek a hang ingadozása vagy késése lehet a következménye. Helyezze a Soundbart távol az olyan eszközöktől, amelyek rádió-interferenciát okozhatnak. (Pl. vezeték nélküli router.)
• Módosítsa a TV hálózati kapcsolatának állapotát vezeték nélküliröl vezetékesre.

A mélysugárzó hangereje túl alacsony

• Lehet, hogy a lejátszott tartalom eredeti hangereje alacsony. Próbálja meg beállítani a mélysugárzó hangerőszintjét. (Lásd 7. oldal.)
• Hozza közelebb a mélysugárzó hangszóróját.

Ha a TV nem a HDMI TO TV (eARC/ARC) aljzaton keresztül csatlakozik

• Ellenőrizze, hogy a HDMI-kábel megfelelően csatlakozik-e az ARC csatlakozóhoz. (Lásd 15. oldal.)
• Előfordulhat, hogy a csatlakoztatás nem lehetséges a csatlakoztatott külső eszköz (set-top box, játékgép stb.) miatt. Közvetlenül csatlakoztassa a Soundbart.
• Előfordulhat, hogy a HDMI-CEC nem aktiválható a TV-n. Kapcsolja be a CEC opciót a TV menüben. (Samsung TV: Fömenü (☐) → Menü → Beállítások (☐) → Összes beállítás (☐) Kapcsolat → External Device Manager → Anynet+ (HDMI-CEC) ON)
• Az eARC segítségével történő kapcsolódáshoz a TV menüjében be kell kapcsolni az eARC funkciót. (Samsung TV: Főmenű (→ Menű → Beállítások (→ Összes beállítás (→ Hang → Expert Settings → HDMI-eARC Mode (Auto))

A TV-hez HDMI TO TV (eARC/ARC) módban történő csatlakoztatáskor nincs hang

• Az eszköze nem tudja lejátszani a bemeneti jelet. Változtassa meg a TV audio kimenetét PCM vagy Dolby Digital értékre. (Samsung TV esetén: Fömenü (☐) → Menü → Beállítások (☐) → Összes beállítás (☐) Hang → Expert Settings → Digital Output Audio Format)

A Soundbar nem kapcsolódik Bluetooth-on.

• Új eszköz csatlakoztatásakor váltson a „BTPAIRING” beállításra a csatlakozáshoz. (Nyomja meg a távirányító ♦ PAIR gombját, vagy tartsa nyomva legalább 5 másodpercig a készülék Ⓞ Mikrofon be/ki) / → (Forrás) gombját.)
• Ha a Soundbar egy másik eszközhöz van csatlakoztatva, akkor az eszköz váltásához először húzza ki a másik eszközt.
• Csatlakoztassa újra, miután eltávolította a csatlakoztatni kívánt eszközön a Bluetooth-hangszórók listáját. (Samsung TV: Főmenü (→ Menü → Beállítások (→ Összes beállítás (→ Hang → Hangkimenet → Bluetooth-hangszórók listája)

• Lehet, hogy az automatikus TV-kapcsolat le van tiltva. A Soundbar „BT READY” állapotában tartsa nyomva 5 másodpercig a Soundbar távirányítóján a Balra gombot az ON-TV CONNECT kiválasztásához. Ha az OFF-TV CONNECT felirat látszik, tartsa nyomva 5 másodpercig a Balra gombot a kiválasztás módosításához.

• Távolítsa el és csatlakoztassa újra a hálózati csatlakozót, majd próbálja újra.

• Inicializálja a terméket, és próbálja újra. (Lásd 32. oldal.)

Bluetooth-os csatlakoztatásnál megszűnik a hang.

• Egyes készülékek, például mikrohullámú sütők, vezeték nélküli routerek stb. rádió-interferenciát okozhatnak, ha túl közel vannak a Soundbarhoz.
• Ha a Bluetooth-on csatlakoztatott eszköz túl távol kerül a soundbartól, akkor megszünhet a hang. Vigye közelebb az eszközt a soundbarhoz.
• Ha a felhasználó teste érintkezésbe kerül a Bluetooth-adó-vevővel, vagy a készülék fémbútorra van telepítve, akkor megszűnhet a hang. Ellenőrizze a telepítési környezetet és a használat feltételeit.

A Soundbar nem kapcsolódik Wi-Fi-re.

• Ellenőrizze, hogy a vezeték nélküli router be van-e kapcsolva.
• Kapcsolja ki a routert, kapcsolja be újra, majd próbálja újra.
• Ha a vezeték nélküli jel túl gyenge, a soundbar nem kapcsolódik. Próbálja közelebb helyezni a routert a soundbarhoz vagy eltávolítani az akadályokat a soundbar és a router közül, ha lehetséges.
• Ha a vezeték nélküli router új, akkor a hangszóró hálózati beállításait újra kell konfigurálnia.

A Soundbar nem kapcsol be automatikusan a TV-vel együtt.

• Ha a Soundbart kikapcsolja TV-nézés közben, akkor az energiaszinkronizálás a TV-vel ki van kapcsolva. Először kapcsolja ki a TV-t.
• Kikapcsolt mikrofon esetén nem áll rendelkezésre az AVA funkció (adott modellek esetén).

Az AVA funkció (adott modellek esetén) bizonyos esetekben nem áll rendelkezésre.

Miután csatlakoztattam a TV-t a Soundbarhoz, Soundbar módba kapcsoltam. Utána a TV hangja kikapcsolt.

• Ha a TV-hez csatlakoztatott Soundbart mobileszközhöz csatlakoztatja, a Soundbar a mobileszköz hangját szólaltatja meg, de nem szakad meg a kapcsolata a TV-vel. Ezért a TV hangja máshonnan sem fog szólni.
• Válassza le a mobileszközt, ezután ismét megszólal a TV a Soundbarból.

A Soundbar nem jelenik meg az AirPlay2-ben

• Az AirPlay2 engedélyezéséhez a Soundbarban először regisztrálnia kell az eszközt a Samsung Smart Things alkalmazásban, elfogadva az alkalmazás feltételeit. (Lásd 28. oldal.)
• Az AirPlay2 nem működik, ha törli a Soundbart a Samsung Smart Things alkalmazásból.
• Győződjön meg róla, hogy a Soundbar és az Apple eszköz ugyanahhoz a Wi-Fi-hálózathoz csatlakozik.
• A Soundbar az iOS 13.4 vagy újabb iOS rendszerre telepített AirPlay2-vel kompatibilis.

INDICE

1. Pripojte napájací kábel k panelu Soundbar.
