BRUGSANVISNING HW-Q810C SAMSUNG

01 Kontrol af komponenterne 3

02 Produktoversigt 4

Toppanel på Soundbar ....4

Soundbars bundpanel ....5

03 Brug af Soundbarens fjernbetjening 6

Indsættelse af batterier før brug af fjernbetjeningen (2 stk. AAA-batterier)....6

Sådan bruger du fjernbetjeningen 6

Aktiv stemmeforstærker (AVA) 8

Brug af skjulte knapper (knapper med mere end en funktion)....8

Udgangsspecifikationer for de forskellige lydeffekttilstande....8

Indstilling af soundbarens lydstyrke med en tv-fjernbetjening....10

04 Sådan tilsluttes soundbaren 11

Tilslutning af strøm og enheder 11

- Anbefalet højttalerlayout 12

- Surround speaker mode (kun HW-Q9**C, HW-Q9**GC)....12

- Manuel tilslutning af subwoofer eller surroundhøjttalere ..... 13

- LED-indikatorlys på bagsiden af subwoofer og surroundhøjttalere 14

05 Opretter forbindelse til et tv 15

Tilslutning af tv'et, der understøtter HDMI ARC (Audio Return Channel)....15

Tilslutning ved brug af optisk kabel....16

Forbindelse via Bluetooth....17

Oprettelse af forbindelse via Wi-Fi....19

Sådan anvendes Q-Symphony-funktionen ....20

Brug af SpaceFit Sound 21

06 Tilslutning til en ekstern enhed 22

Metode 1. Tilslutning med et HDMI-kabel (beregnet til dekodning og afspilning med Dolby Atmos/DTS:X)....22

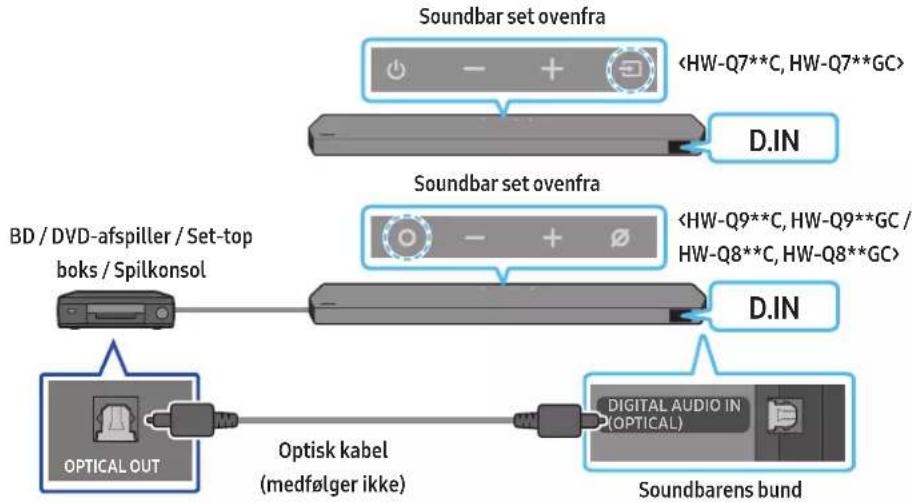

Metode 2. Tilslutning ved brug af optisk kabel ....23

07 Tilslutning til en mobilenhed 24

Metode 1. Forbindelse via Bluetooth .....24

Metode 2. Tilslutning via Wi-Fi (trådløst netværk)....26

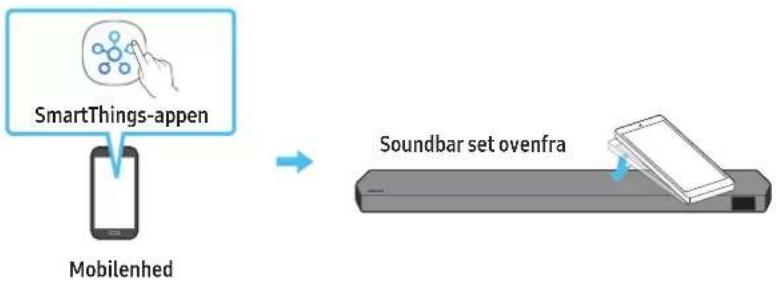

Brug af Tap Sound 27

08 Oprettelse af forbindelse via Apple Airplay 2 28

09 Installation af vægmonteringsenheden 29

Installationsforholdsregler....29

Vægmonteringskomponenter 29

Montering surroundhøjttalerne på en væg (kun relevante modeller) .... 30

10 Installation af soundbaren foran tv'et 30

Komponent 30

11 Softwareopdatering 31

Automatisk opdatering 31

USB-opdatering....31

Initialisering 32

12 Fejlfinding 32

01 KONTROL AF KOMPONENTERNE

Soundbar-hovedenheden Soundbar fjernbetjening /batterier Subwoofer

Surroundhøjttaler (valgfri) (venstre/højre)

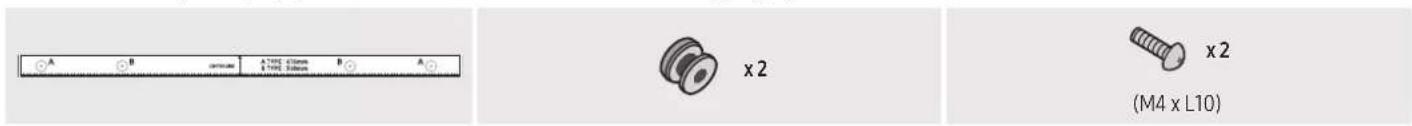

A B A TYPE CL#mm B A A TYPE CL#mm x 2 x 2 (M4 x L10)

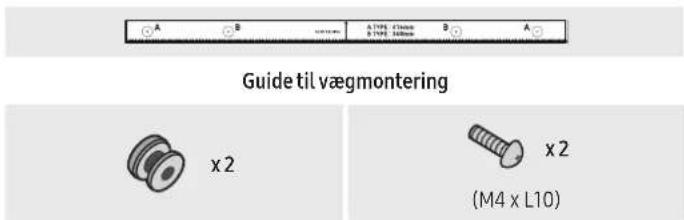

Guide til vægmontering Holderskrue Skrue x 2 x 4

Vægmonteringsbeslag Gummifod

• Du kan finde flere oplysninger om strømforsyningen og strømforbruget på produktetiketten. (Etiket: Bagside af Soundbar-hovedenheden)
• Kontakt et Samsung-servicecenter eller Samsung-servicecenter for køb af ekstra komponenter eller kabler.
• For flere oplysninger om vægmontering eller gummifoden, se siderne 29\~31.
• Design, specifikationer og app-skærm kan ændres uden varsel.
• Udseende af tilbehør kan afvige lidt fra illustrationerne ovenfor.
• Samsung Electronics Co., Ltd forbeholder sig retten til at ændre specifikationerne uden varsel.
  • Vægt og mål er omtrentlige.

02 PRODUKTOVERSIGT

1	○ (Multifunktion)-knap (HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC-modeller)Tryk på knappen ○ (Multifunktion) i standbytilstanden for at tænde soundbaren.Tryk på knappen ○ (Multifunktion) for at skifte indgangskilde.
1	↓ (Tænd/sluk)-knap (HW-Q7**C, HW-Q7**GC-model)Tænder og slukker for strømmen.
2	— + (Lydstyrke) knapJusterer lydstyrken.
3	∅ (Mikrofon til/fra)-knap(HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC-modeller)Tryk på knappen for at tænde eller slukke for mikrofonen.Når mikrofonen er slukket, lyser LED-indikatoren rødt.
3	→ (Kilde)-knap (HW-Q7**C, HW-Q7**GC-model)Tryk på knappen → Kilde) for at ændre inputkilden.
4	DisplayViser produktets status og aktuelle tilstand.D.IN → HDMI → Wi-Fi → BT

- Når du tilslutter lysnetledningen, begynder strømknappen at fungere i 4 til 6 sekunder.

- Når du tænder for enheden, vil der være en forsinkelse på 4 til 5 sekunder, inden den producerer lyd.

- Hvis du hører lyd fra både tv'et og Soundbar, skal du gå til menuen Indstillinger for tv-lyden, og skift tv-højttaleren til Ekstern højttaler.

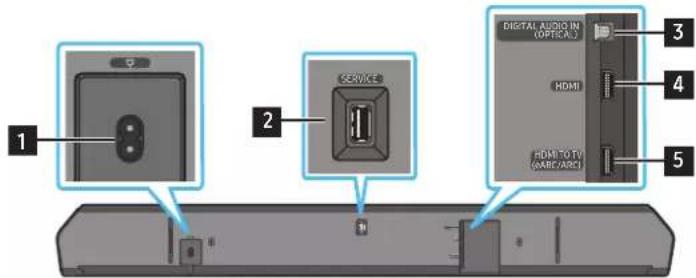

Soundbars bundpanel

Tilslut Soundbars vekselstrømskabel. (Se side 11)

2 SERVICE

Tilslut en USB-lagringsenhed for at opgradere produktets software.

Tilslut den digitale (optiske) udgang af en ekstern enhed. (Se side 23)

4 HDMI

Indlæser digitale video- og lydsignaler samtidigt ved hjælp af et HDMI-kabel. Tilslut til HDMI-udgangen på en ekstern enhed. (Se side 22)

5 HDMI TO TV (eARC/ARC)

Tilslut til HDMI jackstik på et tv. (Se side 15)

• Når strømkablet tages ud af stikkontakten, skal du trække i stikket. Undlad at trække i selve kablet.
• Tilslut ikke denne enhed eller andre komponenter til en stikkontakt, før alle forbindelser mellem komponenter er komplette.

03 BRUG AF SOUNDBARENS FJERNBETJENING

Indsættelse af batterier før brug af fjernbetjeningen (2 stk. AAA-batterier)

Skyd bagdækslet i retning med pilen, indtil det er helt fjernet. Indsæt 2 stk. AAA-batterier(1,5V) i en sådan retning, at deres polaritet er korrekt. Skyd batteridækslet tilbage på plads.

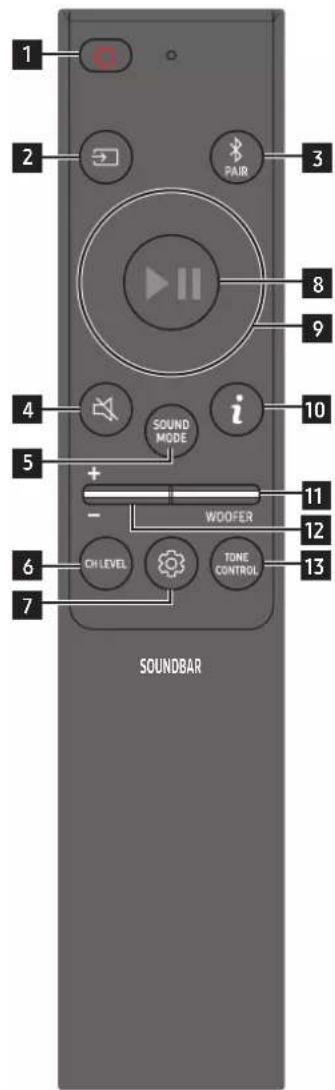

Sådan bruger du fjernbetjeningen

1 2 3 8 9 4 i 10 5 + - WDOFER 11 12 6 OH LEVEL TONE CONTROL 13 7 SOUNDBAR

1	Strøm	Slukker og tænder for Soundbaren.Funktionen automatisk tænd/slukEnheden slukker automatisk i følgende situationer:I D.IN-/HDMI-/Wi-Fi-/BT-tilstand, hvis der ikke ernoget lydsignal i 18 minutter.
2	Kilde	Tryk for at vælge en kilde tilsluttet til soundbaren.Stemmefeedback Til/FraDu kan slåStemmefeedbacktil eller fra.Tryk på knappen → (Kilde) på fjernbetjeningen, og hold den nede i mindst fem sekunder, mens soundbaren er slukket (Standbytilstand).Hver gang du ændrerStemmefeedback-indstillingen, viserOLED Display "AUI OFF" (standard) eller "AUI ON".
3	Bluetooth PAIR	Skift Soundbaren til Bluetooth-parringstilstand. Tryk på knappen og vent på "BT PAIRING" skærmen for at oprette forbindelse til en ny Bluetooth-enhed.
4	Lydløs	Tryk på knappen ≈ (Lydløs) for at deaktivere lyden.Tryk på knappen igen for at aktivere lyden.
5	SOUND MODE	Ved at trykke på knappen kan du vælge den ønskede lydtilstand såsomSurround, Game Pro, Standard, Adaptive Sound.StandardSender den originale lyd.SurroundGiver et bredere lydfelt end standard.Game ProGiver stereoskopisk lyd, der kan fordybe dig i handling mens du spiller.Adaptive SoundAnalyser indholdet i realtid og giver automatisk det optimale lydfelt baseret på indholdets egenskaber.
6	CH LEVEL	Ved at trykke på knappen kan du justere lydstyrken for hver højttaler såsomCentre level, Side level, Wide level, Front Top level, Rear level og Rear top level.Du kan justere lydstyrken for hver højttaler ved at vælgeCentre level, Side level, Wide leveleller Front Top level under lydindstillinger og derefter justere lydstyrken mellem -6 og +6 med knapperneOp/Ned.Hvis surroundhøjttalerne er tilsluttet, skal du vælgeRear leveleller Rear top levelog derefter bruge knapperneOp/Nedtil at justere lydstyrken inden for et område på -6 til +6.CH LEVEL-specifikationerne kan variere alt efter den enkelte model.

7	Lydkontrol	Ved at trykke på knappen kan du indstille lydfunktionen såsomSpaceFit Sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Den ønskede indstilling kan justeres ved hjælp afOp/Nedknapperne.FunktionerneSpaceFit Soundog AVA understøttes ikke af HW-Q7**C, HW-Q7**GC-modellen.Voice enhancemodeforbedrer talt dialog i film og på tv, så den er lettere at høre.Night modeer optimeret til aftenvisning, hvor indstillingerne er justeret, så lydstyrken er skruet ned, men dialogen stadig er tydelig.Tryk og hold knappen(Lydkontrol)i ca. 5 sekunder for at justere lyden for hvert frekvensbånd. Du kan vælge mellem 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz med knapperneVenstre/Højre, og alle kan justeres til en indstilling mellem -6 og +6 med knapperneOp/Ned.(Sørg for, at lydtilstanden er sat til "Standard".)Hvis TV-billedet og lyden fra soundbaren ikke er synkroniseret, skal du vælgeSyncunder Lydkontrol og derefter indstille lydforsinkelsen til mellem 0 og 300 millisekunder vha. knapperneOp/Ned.Sync understøttes kun til visse funktioner.De tilgængeligeSurround speaker mode-indstillinger understøttes kun af HW-Q9**C, HW-Q9**GC-modellen.HøjttalerfunktionenVirtualkan slåsON/OFFvha. knapperneOp/Ned.
8	Pause/Afspil	Du kan også afspille eller sætte musik på pause ved at trykke på knappen.
9	Op/Ned/Venstre/Højre	Tryk på de indikerede områder for at vælge Op/Ned/Venstre/Højre.Tryk på Op/Ned/Venstre/Højre på knappen for at vælge eller indstille funktioner.Musik Spring overTryk på knappenHøjrefor at afspille den næste musikfil. Tryk på knappenVenstrefor at afspille den forrige musikfil.ID SETBrug denne indstilling, når Subwoofer- eller surroundhøjttalerne ikke er tilsluttet eller skal tilsluttes igen.Når slukket, tryk og hold knappenOpi 5 sekunder for at udføreID SET. (Se side 13.)
10	Info	Tryk for at få vist oplysninger om den aktive funktion eller det tilgængelige codec.I tilstandenBTvises den tilsluttede enhed (når parringen er fuldført) eller "BT ready" (når parring er påkrævet).
11	WOOFER LEVEL	Skub knappen op eller ned for at justere niveauet for bashøjttaleren (bas).
12	LYDSTYRKE	Skub knappen op eller ned for at justere lydstyrken.LydløsTryk på knappenLYDSTYRKEfor at deaktivere lyden. Tryk på knappen igen for at aktivere lyden.
13	TONE CONTROL	Når du trykker på knappen, kan du justere lydstyrken for diskant- eller baslyden. Den ønskede indstilling kan justeres ved hjælp af knapperneOp/Ned. Denne funktion er aktiveret i lydtilstand og ikke iStandard.Du kan justere styrken på diskanten eller baslyden ved at vælge TREBLEellerBASSi lydindstillingerne og derefter justere lydstyrken mellem -6~+6 vha. knapperneOp/Ned.Når basniveauet ændres, vil wooferniveauet blive justeret i overensstemmelse hermed.

Aktiv stemmeforstærker (AVA)

• Analyserer ekstern støj i realtid, mens soundbaren afspiller, så stemmelyd altid kan høres tydeligt.
• Ingen data gemmes under analysen.
• Denne funktion understøttes ikke af HW-Q7**C, HW-Q7**GC-modellen.

Brug af skjulte knapper (knapper med mere end en funktion)

Skjult knap		Referenceside
Knap på fjernbetjening Funktion
WOOFER (Op) TV-fjernbetjening til/fra (standby) side 10
Op ID SET side 13
(Lydkontrol)	7-bånds-EQ side 7
(Kilde)	Stemmefeedback Til/Fra (Standby) side 6

Udgangsspecifikationer for de forskellige lydeffekttilstande

Effekt Input		Output
		Med subwoofer og surroundhøjttaler
Standard	2.0 kanaler 2.1 kanaler
	5.1 kanaler 5.1 kanaler/7.1 kanaler (DTS)
	7.1 kanaler 7.1 kanaler
	Dolby Atmos®, DTS:X 7.1.4 kanaler
Surround	2.0 kanaler	9.1.4 kanaler
	5.1 kanaler	9.1.4 kanaler
	7.1 kanaler 9.1.4 kanaler
	Dolby Atmos®, DTS:X	9.1.4 kanaler
Game Pro	2.0 kanaler	9.1.4 kanaler
	5.1 kanaler	9.1.4 kanaler
	7.1 kanaler 9.1.4 kanaler
	Dolby Atmos®, DTS:X	9.1.4 kanaler
Adaptive Sound	2.0 kanaler	9.1.4 kanaler
	5.1 kanaler	9.1.4 kanaler
	7.1 kanaler 9.1.4 kanaler
	Dolby Atmos®, DTS:X	9.1.4 kanaler

Surroundhøjttalerne vil ikke producere lyd for udgang med 2-kanaler, mens Standard-tilstand er i brug. For at aktivere lyd for surroundhøjttalere, skal du skifte effektilstanden til Surround.

Indstilling af soundbarens lydstyrke med en tv-fjernbetjening

Indstil Soundbar-lyden med en tv'ets fjernbetjening

• Denne funktion kan kun bruges med IR-fjernbetjeninger. Bluetooth fjernbetjeninger (fjernbetjeninger, der kræver parring) understøttes ikke.
• Indstil tv-højttaleren til Ekstern højttaler for at bruge denne funktion.

• Producenter, der understøtter denne funktion:
  Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Sluk for Soundbaren.

• Tryk op og hold knappen WOOFER i 5 sekunder.

Hver gang du skubber knappen WOOFER op og holder den i 5 sekunder, skiftes tilstanden i følgende rækkefølge: "OFF-TV REMOTE" (standardtilstand), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Knap på fjernbetjening Display Status
		(Standardtilstand)OFF-TV REMOTE	Deaktiver TV-fjernbetjening.
		SAMSUNG-TV REMOTE	Aktiver en Samsung TV's IR fjernbetjening.
		ALL-TV REMOTE	Aktiver en tredjeparts TV's IR fjernbetjening.

04 SÅDAN TILSLUTTES SOUND BAREN

Tilslutning af strøm og enheder

Brug strømkablet til at slutte subwoofer, surroundhøjttalere og Soundbar til en stikkontakt i følgende rækkefølge:

- Du kan finde flere oplysninger om krævet strømforsyning og strømforbrug på produktetiketten. (Etiket: Bagside af Soundbar-hovedenheden)

1. Tilslut lysnetkablet til Subwooferen.

1. Slut strømkablet til venstre og højre surroundhøjttalere. (valgfrit)

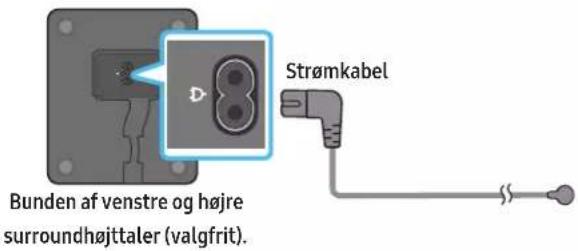

Bunden af venstre og højre surroundhøjttaler (valgfrit). Strømkabel

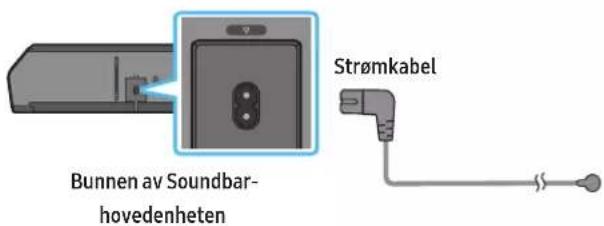

Undersiden af soundbar- hovedenheden Strømkabel

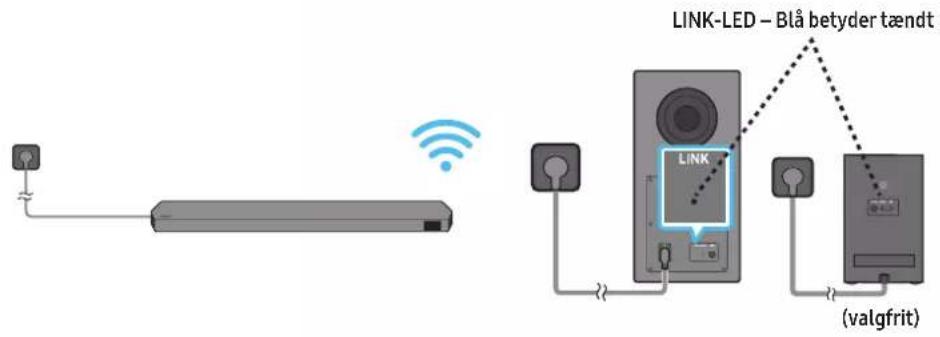

1. Slut strømmen til Soundbar, subwoofer og surroundhøjttalere. Subwoofer og surroundhøjttalere tilsluttes automatisk, når der er tændt for Soundbar.

BEMÆRK

• Slut strømmen til subwoofer og surroundhøjttalere, før der sluttes til Soundbar. Subwoofer og surroundhøjttalere tilsluttes automatisk, når der tændes for Soundbar.
• Hvis du tager stikket ud og tilslutter netledningen, när produktet tændes, tændes soundbaren automatisk.
• Surroundhøjttalersystemet understøttes kun af relevante modeller.

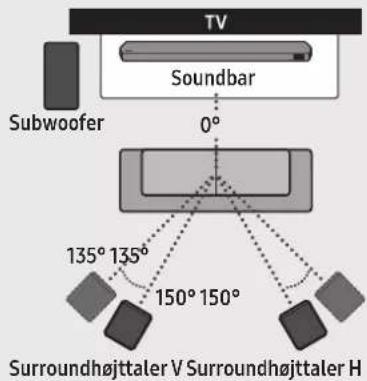

Anbefalet højttalerlayout

! FORSIGTIG

• Der er indbygget trådløse modtagerantenner i subwooferen og surroundhøjttalerne. Hold enhederne på afstand af vand og fugt.
• Der opnås en optimal lytteoplevelse ved at sikre, at der ikke er hindringer i områderne omkring subwooferen og surroundhøjttalerne.

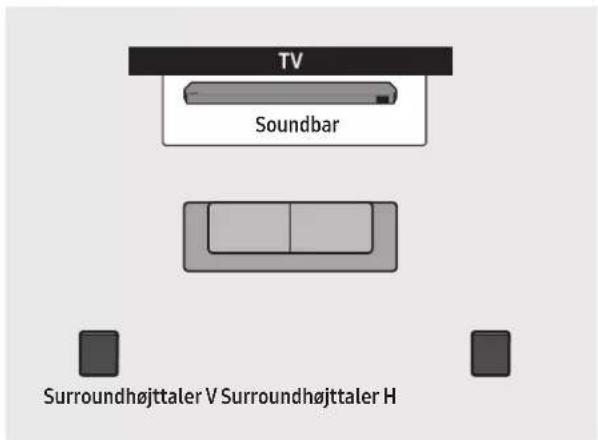

Surround speaker mode (kun HW-Q9\*\*C, HW-Q9\*\*GC)

Der kan leveres optimal surroundlyd alt efter placeringen af surroundhøjttaleren. Se illustrationen nedenfor vedrørende højttalerplacering. Denne tilstand aktiveres ved at vælge Surround speaker mode med soundbar-fjernbetjeningen.

(Lydkontrol) → Surroundhøjttaler → ▲Op/ (N·d) → For/Bag)

TV Soundbar Surroundhøjttaler V Surroundhøjttaler H


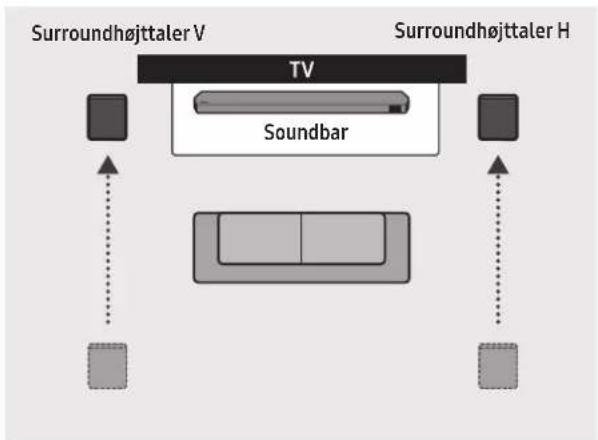

Placering bagved Placering foran

BEMÆRK

• Denne tilstand er kun tilgængelig med soundbarmodeller, der omfatter en specifik surroundhøjttaler.
• I tilstand med højttaler foran placeres højttalerne med front mod dig.
• Surround speaker mode er aktiveret som standard.

Inden du udfører den manuelle tilslutning skal du se nedenfor:

• Kontrollér, at strømkablerne til Soundbar og subwoofer eller surroundhøjttalere er tilsluttet korrekt.

• Sørg for, at soundbaren er slukket.

• Sluk for soundbar-hovedenheden.

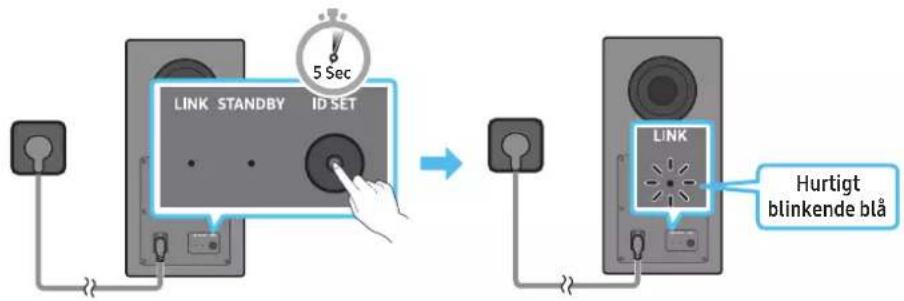

• Tryk og hold nede på ID SET på bagsiden af subwooferen og surroundhøjttalerne i mindst 5 sekunder.

- Det røde indikatorlys bag på hver højttaler slukkes og den blå indikator blinker.

LINK STANDBY ID SET 5 Sec LINK Hurtigt blinkende blå

Bagsiden af venstre og højre surroundhøjttaler (valgfrit).

1. Tryk på knappen Op på fjernbetjeningen i 5 sekunder.

2. Beskeden ID SET vises kortvarigt på Soundbar og forsvinder derefter.

3. Soundbar tændes automatisk, när ID SET er fuldført.

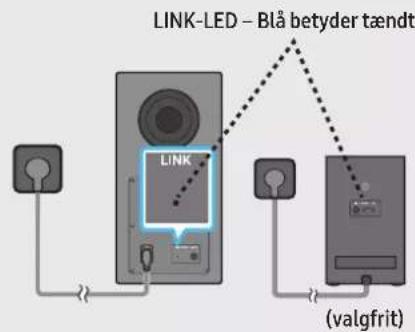

1. Kontrollér, om LINK LED lyser konstant blåt (forbindelse fuldført).

LINK-LED – Blå betyder tændt LINK (valgfrit)

LINK LED-indikatoren stopper med at blinke og lyser med en fast blå, når der er oprettet forbindelse mellem soundbaren og subwoofer/surroundhøjttalere.

LED-indikatorlys på bagsiden af subwoofer og surroundhøjttalere

LED Status Beskrivelse Løsning
SubwooferSurroundhøjttaler(kun relevante modeller)	Til	Tilsluttet(normal drift)	-
	Blinker Gendanner forbindelsen		Kontrollér, om strømkablet er sat korrekt i soundbarens hovedenhed, eller vent ca. 5 minutter. Hvis blinkning fortsætter, skal du prøve manuelt at forbinde subwooferen og surroundhøjttalerne. Se side 13.
SubwooferSurroundhøjttaler(kun relevante modeller)	Til	Standby (med soundbarens hovedenhed slukket)	Kontrollér, om strømkablet er sat korrekt i soundbarens hovedenhed.
		Forbindelsen kunne ikke oprettes	Opret forbindelse igen. Se anvisningerne til manuel oprettelse af forbindelse på side 13.
SubwooferSurroundhøjttaler(kun relevante modeller)	Blinker Fejlfunktion		Se kontaktoplysninger for Samsung-servicecenter i denne vejledning.

BEMÆRK

• Hvis hovedenheden er slukket, skifter subwooferen til standbytilstand, og indikatoren STANDBY bag på subwooferen lyser rødt efter at have blinket blåt flere gange.
• Hvis du bruger en enhed, der anvender samme frekvens som Soundbar i nærheden af Soundbar, kan interferens forårsage en vis afbrydelse af lyden.
• Den maksimale transmissionsafstand for det hovedenhedens trådløse signal er ca. 10 meter, men dette kan variere afhængigt af driftsmiljøet. Hvis der er en væg af armeret beton eller metal mellem hovedenheden og subwooferen, vil systemet muligvis slet ikke fungere, da det trådløse signal ikke kan trænge igennem metal.
• Surroundhøjttalersystemet understøttes kun af relevante modeller.

FORSIGTIG

• Der er indbygget trådløse modtagerantenner i subwooferen og surroundhøjttalerne. Hold enheden på afstand af vand og fugt.
• Der opnås en optimal lytteoplevelse ved at sikre, at der ikke er hindringer i området omkring subwooferen og surroundhøjttalerne.

05 OPRETTER FORBINDELSE TIL ET TV

Tilslutning af tv'et, der understøtter HDMI ARC (Audio Return Channel)

FORSIGTIG

• Når både HDMI-kablet og det optiske kabel er tilsluttet, modtages HDMI-signalet først.
• For at tilslutte HDMI-kablet mellem tv'et og soundbaren skal du sørge for at tilslutte terminalerne mærket ARC. Ellers kan tv-lyden muligvis ikke sendes.
• Vi anbefaler at bruge et førsteklasses Premium High Speed HDMI Cable with Ethernet, der er certificeret af HDMI.org.

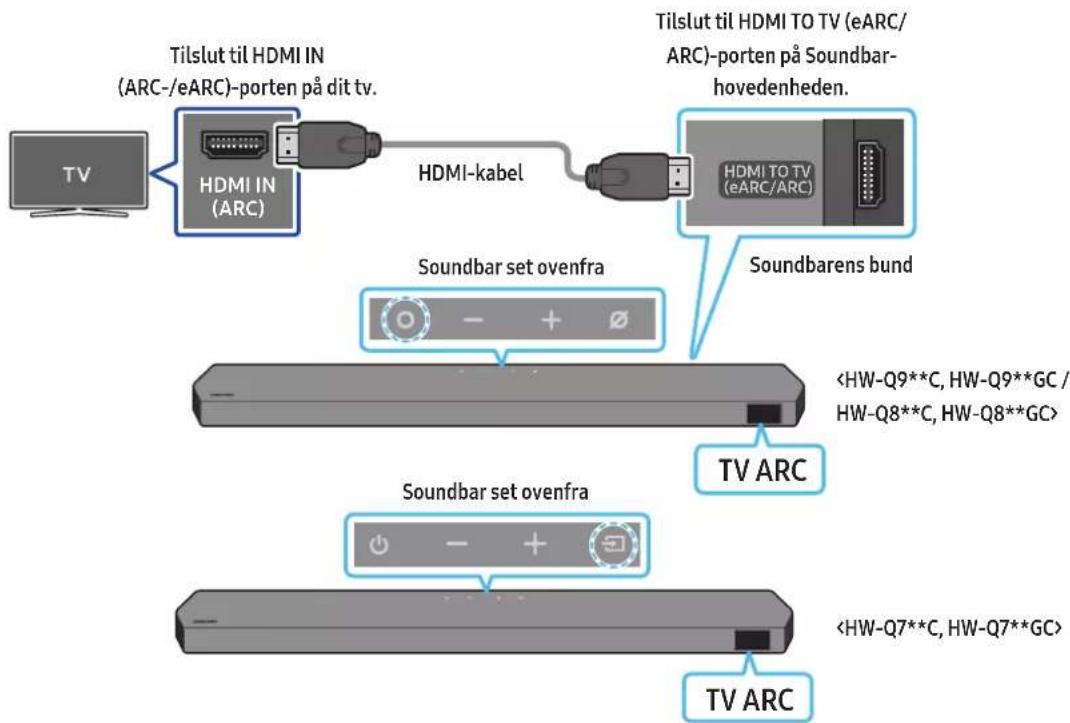

Tilslut til HDMI IN (ARC-/eARC)-porten på dit tv. HDMI IN (ARC) HDMI-kabel Tilslut til HDMI TO TV (eARC/ ARC)-porten på Soundbar- hovedenheden. HDMI TO TV (eARC/ARC) Soundbars set ovenfra Soundbarens bund Soundbar set ovenfra TV ARC

1. Når soundbaren og tv'et er slukket, skal du tilslutte HDMI-kablet som vist på billedet.
2. Slå soundbaren og tv'et til.
3. "TV ARC" vises i displayvinduet på soundbar-hovedenheden, og tv-lyden afspilles.

- Hvis tv-lyden ikke udsendes, skal du trykke på knappen (Multifunktion)/→(Kilde) øverst på soundbaren eller på knappen →(Kilde) på fjernbetjeningen for at vælge tilstanden "D.IN". Skærmen viser "D.IN" og "TV ARC" efter hinanden, og der afspilles lyd fra tv'et.

- Når der tilsluttes et tv, der understøtter eARC-funktionen, vises "eARC" i displayet, og der høres lyd.

- For at oprette forbindelse til eARC skal eARC-funktionen i TV-menuen være indstillet til TIL. Der henvises til brugervejledningen til dit tv for oplysninger om indstilling.

(f.eks. Samsung-tv: Hjem (💡) → Menu → Indstill. (💡) → Alle indstillinger (💡) → Lyd → Expert Settings → HDMI-eARC Mode (Auto))

- Hvis "TVARC" ikke vises i displayvinduet på soundbar-hovedenheden, skal du kontrollere, om HDMI-kabel er tilsluttet til den rigtige port.

- Brug lydstyrkeknapperne på tv'ets fjernbetjening for at ændre lydstyrken på soundbaren.

BEMÆRK

• Når du tilslutter tv'et, der understøtter HDMI ARC (Audio Return Channel) til soundbaren med et HDMI-kabel, kan du overføre de digitale video- og lyddata uden at tilslutte et separat optisk kabel.
• Vi anbefaler, at du bruger et trådløst HDMI-kabel, hvis muligt. Hvis du bruger et HDMI-kabel med kerne, skal du bruge et, hvis diameter er mindre end 14 mm.
• Denne funktion er ikke tilgængelig, hvis HDMI-kablet ikke understøtter ARC.
• Når lyden i en udsendelse er kodet i Dolby Digital og "Digital Output Audio Format" på dit tv er indstillet til PCM, anbefaler vi, at du ændrer indstillingen til Dolby Digital. Når indstillingen på tv'et ændres, vil du opleve bedre lydkvalitet. (Tv'ets menu anvender muligvis andre ord for Dolby Digital og PCM, afhængigt af tv-producenten.)
• Protokollerne ARC/eARC understøtter Dolby Atmos.
• Du skal sikre dig, at indholdet understøtter Dolby Atmos®.

Tilslutning ved brug af optisk kabel

Tjekliste inden tilslutning

• Når både HDMI-kablet og det optiske kabel er tilsluttet, modtages HDMI-signalet først.
• Når du bruger et optisk kabel, og terminalerne har dækslerne, skal du sørge for at fjerne dem.

1. Når tv'et og soundbaren er slukket, skal du tilslutte DIGITAL AUDIO IN (OPTICAL) -porten på soundbaren og den OPTICAL udgangsport på tv'et med det optiske kabel (medfølger ikke), som vist på billedet.
2. Slå soundbaren og tv'et til.
3. Tryk på knappen ○ (Multifunktion)/→ (Kilde) øverst på soundbaren eller på knappen → (Kilde) på fjernbetjeningen for at vælge tilstanden "D.IN".
4. Tv-lyd er output fra Soundbaren.

Forbindelse via Bluetooth

Når et Samsung-tv er tilsluttet ved hjælp af Bluetooth, kan du høre stereolyd uden besværet med kabler.

• Der kan kun tilsluttes ét Samsung-tv ad gangen.
• Der kan tilsluttes Samsung-tv, der understøtter Bluetooth. Kontrollér specifikationerne for dit tv.

(ELLER) a. Tryk på knappen ⬤ (Multifunktion)/→ (Kilde) på toppanelet, og vælg derefter "BT". "BT" ændres til "BTPAIRING" på få sekunder automatisk, eller ændres til "BTREADY", hvis der er en forbindelse.

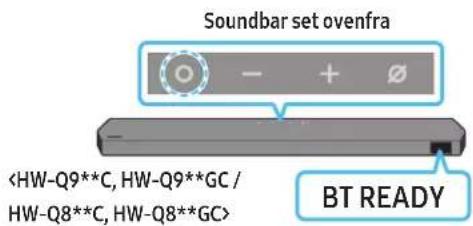

Soundbar set ovenfra BT READY

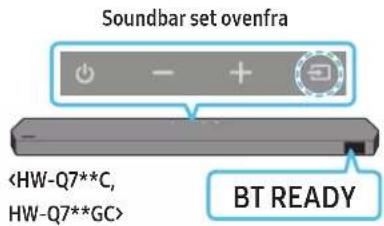

Soundbar set ovenfra BT READY

b. Når der vises "BT READY", skal du holde knappen (Mikrofon til/fra)/→ (Kilde) på toppanelet på soundbaren nede i over 5 sekunder, så der vises "BT PAIRING".

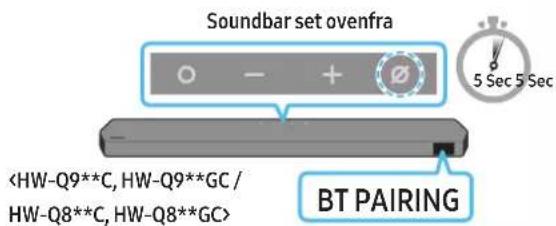

Soundbar set ovenfra BT PAIRING

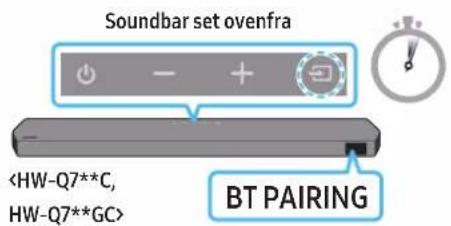

Soundbar set ovenfra BT PAIRING

1. Vælg Bluetooth-tilstand på Samsung-tv'et.

(f.eks. Hjem (☐) → Menu → Indstill. (☐) → Alle indstillinger (☐) → Lyd → Lydoutput → Liste over Bluetooth-højttalere → Soundbar Q***C (Bluetooth))

1. Vælg "SoundbarQ***C" på listen på tv-skærmen.

En tilgængelig soundbar angives med "Skal parres" eller "Parret" på tv'ets Bluetooth enhedsliste. Hvis du vil forbinde Samsung-tv til soundbar, skal du vælge beskeden og derefter oprette en forbindelse.

1. Du kan nu høre Samsung-tv-lyden fra soundbaren.
2. Når du har tilsluttet Soundbar til dit Samsung-tv første gang, skal du bruge BT READY"-tilstanden til at oprette forbindelse igen.

Hvis enheden ikke får forbindelse

• Hvis du har en eksisterende soundbar (f.eks. Soundbar Q***C) på listen over højttalere på Samsung-tv'et, skal du slette den.
  • Gentag derefter trin 1 til 3.

Frakobling af soundbar-hovedenheden fra Samsung-tv

Tryk på knappen Ⓐ (Multifunktion) / ➞ (Kilde) øverst på Soundbar eller på knappen ➞ (Kilde) på fjernbetjeningen for at vælge en anden tilstand end "BT".

- Afbrydelse tager tid, fordi Samsung-tv skal modtage et svar fra soundbaren.

(Tiden kan variere alt efter modellen af Samsung-tv.)

• BTREADY: I denne tilstand kan du tilslutte et hvilken som helst Samsung-tv eller en mobil enhed, der var tilsluttet før.
• BTPAIRING: I denne tilstand kan du forbinde en ny enhed til soundbaren.

(Tryk på knappen ✝ PAIR på soundbarens fjernbetjening, eller tryk og hold nede på knappen ⭕ (Mikrofon til/fra)/→ (Kilde) øverst på soundbaren i mere end 5 sekunder, mens soundbaren er i tilstanden "BT").

Bemærkninger til Bluetooth-forbindelse

• Find en ny enhed inden for 1 m for at oprette forbindelse via Bluetooth-kommunikation.
• Når du bliver bedt om en PIN-kode, når du tilslutter en Bluetooth-enhed, skal du indtaste <0000>.
• Soundbaren slukkes automatisk efter 18 minutter i klar-tilstand.

• Soundbaren udfører muligvis ikke Bluetooth-søgning eller-forbindelse korrekt under følgende omstændigheder:

• Hvis der er et stærkt elektrisk felt omkring soundbaren.

• Hvis flere Bluetooth-enheder samtidigt er sammenkoblet med soundbaren.
• Hvis Bluetooth-enheden er slukket, ikke på plads eller ikke fungerer korrekt.

- Elektroniske apparater kan forårsage radiointerferens. Apparater, der genererer elektromagnetiske bølger, skal holdes væk fra soundbar-hovedenheden – f.eks. mikrobølger, trådløse LAN-enheder osv.

Oprettelse af forbindelse via Wi-Fi

Tjekliste inden tilslutning

• Wi-Fi-forbindelse er kun tilgængelig på Samsung TV.
• Tjek, om den trådløse router (Wi-Fi) er slået til, og om tv'et er tilsluttet routeren.
• Tv'et og Soundbar skal være tilsluttet det samme trådløse netværk (Wi-Fi).
• Hvis din trådløse router (Wi-Fi) bruger en DFS-kanal, vil du ikke kunne oprette en Wi-Fi-forbindelse mellem tv'et og Soundbar. Kontakt din internettjenesteudbyder for at få flere oplysninger.
• Eftersom menuerne kan være forskellige alt efter produktionsåret, henvises du til brugervejledningen til dit tv.

• For at slutte tv'et til Soundbar via Wi-Fi skal du først slutte Soundbar til den trådløse router. Se side 26 for at få flere oplysninger om, hvordan du opretter en Wi-Fi-forbindelse.

• Se flere oplysninger om Wi-Fi-forbindelse til Soundbar på side 26, "Metode 2. Tilslutning via Wi-Fi (trådløst netværk)".

• Skift inputkilden på tv'et ved at bruge Lyd-menuen til Soundbar.

• Samsung-tv'er lanceret i 2017 eller senere

Hjem ( ) → Menu → Indstill. ( → Alle indstillinger ( ) Lyd → Lydoutput → Soundbar Q***C (Wi-Fi)

BEMÄRK

Wi-Fi Dolby Atmos-forbindelsen er tilgængelig i nogle Samsung-tv'er og nogle soundbar-modeller.

Advarsel: Soundbaren genstarter automatisk, hvis du slår Wi-Fi til eller fra.

Wi-FiDeaktiveringsmetode for port	Tryk på knappen CH LEVEL på Soundbar-fjernbetjeningen i 30 sekunder for at slå Wi-Fi til/fra.
BluetoothDeaktiveringsmetode for port	Tryk på knappen TONE CONTROL på Soundbar-fjernbetjeningen i 30 sekunder for at slå Bluetooth til/fra.

• Når soundbaren får forbindelse til et Samsung-tv, der understøtter Q-Symphony-funktionen, kan du afspille lyden samtidigt via soundbaren og tv'et. Hvis du bruger Q-Symphony-funktionen, kan du med den surroundlyd, der afspilles på tv'et, nyde en rigere, mere tredimensionel surroundlydvirkning.
• Når soundbaren ertilsluttet, vises menuen "TV+Soundbar" på tv'et.

Indstill. (→ Alle indstillinger (→ Lyd → Lydoutput

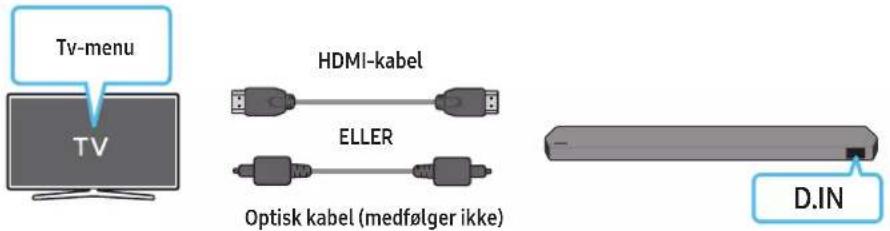

Tv-menu TV HDMI-kabel ELLER Optisk kabel (medfølger ikke) D.IN

- Eksempel på tv-menu: TV + [AV] Soundbar-serienavn (HDMI)/TV + [AV] Soundbar-serienavn (optisk)

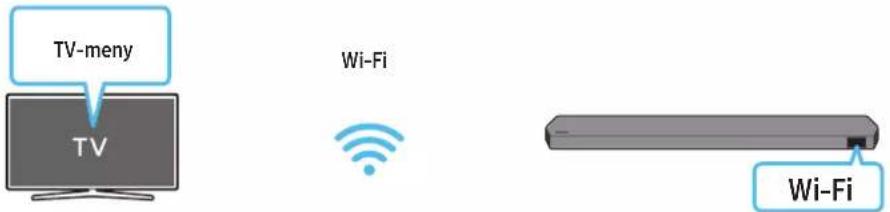

Tv-menu TV Wi-Fi Wi-Fi

- Eksempel på tv-menu: Tv + [AV] Soundbar-serienavn (Wi-Fi)

BEMÆRK

• Den kan køre alt efter det Codec, der understøttes af tv'et.
• Funktionen understøttes kun, när HDMI-kablet, det optiske kabel (medfølger ikke) eller Wi-Fi er tilsluttet.
• Den viste meddelelse kan variere alt efter tv-modellen.
• Sørg for, at dit tv og din Soundbar har forbindelse til den samme trådløse router/frekvens.
• Denne funktion er tilgængelig i nogle Samsung-tv'er og nogle Soundbar-modeller.

Brug af SpaceFit Sound

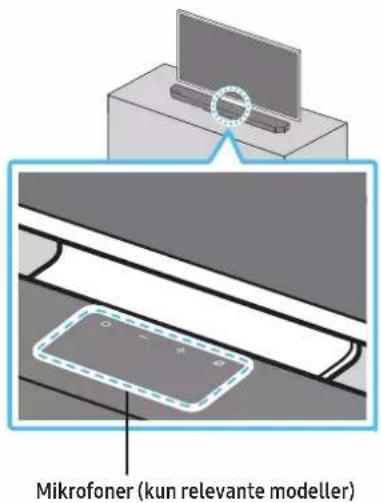

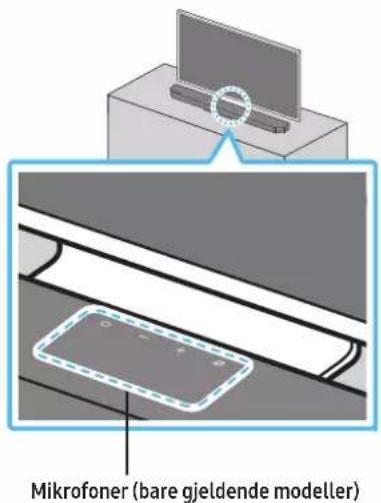

Med denne funktion analyseres brugerens lytteområde med soundbarens mikrofon, og der skabes optimal lyd for rummet. Lydoptimering sker automatisk.

Metode 1. Oprettelse af forbindelse via soundbaren

Hvis du vil aktivere denne funktion, skal du slå SpaceFit Sound-tilstand til med soundbarens fjernbetjening.

1. Tryk på knappen 📍 (Lydkontrol) for at aktivere SpaceFit Sound-tilstand.

"SPACEFIT SOUND OFF" vises i displayet.

- Dette er tilgængeligt i alle lydtilstande.

Metode 2. Oprettelse af forbindelse via tv

Denne funktion kan aktiveres ved at aktivere tilstanden Adaptive Sound+ i menuen på dit Samsung-tv.

(Hjem ( ☐) → Menu → Indstill. ( ☎) → Alle indstillinger ( ☎) → General → Indstillinger for intelligent tilstand → Adaptive Sound+)

- Lydtilstanden på din Soundbar ændres automatisk til Adaptive Sound+, hvis du aktiverer tilstanden Adaptive Sound+ på dit tv.

BEMÆRK

- Denne funktion fungerer, när Soundbar opretter forbindelse til nogle af Samsungs tv'er.

- HW-Q7**C, HW-Q7**GC-modeller understøtter kun metoden "Oprettelse af forbindelse via tv".

06 TILSLUTNING TIL EN EKSTERN ENHED

Metode 1. Tilslutning med et HDMI-kabel (beregnet til dekodning og afspilning med Dolby Atmos/DTS:X)

Tjekliste inden tilslutning

• Hvis indstillingerne for Lydudgang omfatter Sekundær lyd, skal Sekundær lyd være angivet til Fra.
• Du skal sikre dig, at indholdet understøtter Dolby Atmos®/DTS:X.

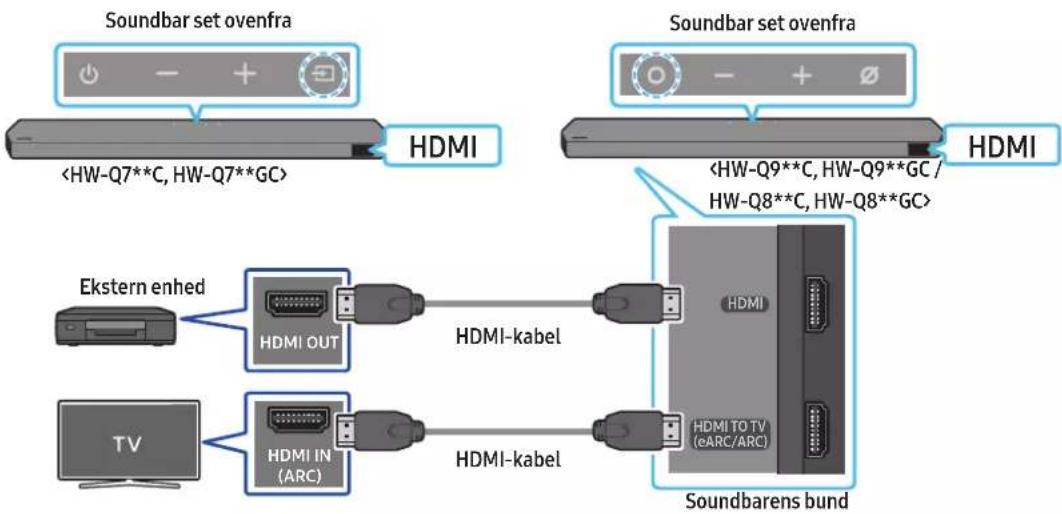

Soundbar set ovenfra HDMI Soundbar set ovenfra HDMI Ekstern enhed HDMI OUT HDMI-kabel HDMI TV HDMI IN (ARC) HDMI-kabel HDMI TO TV (eARC/ARC) Soundbarens bund

1. Brug et HDMI-kabel til at tilslutte HDMI OUT-porten på den eksterne enhed og HDMI-porten nederst på Soundbar.
2. Brug et HDMI-kabel til at tilslutte HDMI IN-porten på TV'et og HDMI TO TV (eARC/ARC)-porten nederst på Soundbar.
3. Slå Soundbar, tv'et og den eksterne enhed til.
4. Tryk på knappen ⬆ (Multifunktion)/→ (Kilde) i toppen af soundbaren eller på knappen → (Kilde) på fjernbetjeningen for at vælge tilstanden "HDMI".
5. Soundbar-displayet angiver, at "HDMI"-indstillingen aktuelt er valgt, og Soundbar begynder at afspille lyde.

BEMÆRK

• Når du bruger Dolby Atmos®/DTS:X: Hvis inputkilden er Dolby Atmos®/DTS:X, skal du se "Udgangsspecifikationer for de forskellige lydeffekttilstande" på side 8.
• Når Dolby Atmos® aktiveres, vises der "DOLBY ATMOS" på det forreste display.
• Når DTS:X er aktiveret, vises "DTS:X" på det forreste display.
• Konfiguration af Dolby Atmos®/DTS:X på din BD-afspiller eller anden enhed
  Åbn indstillingerne for lydudgang i indstillingsmenuen på din BD-afspiller eller en anden enhed, og kontrollér, at der er valgt "Ingen kodning" for Bitstream. På en Samsung BD-afspiller skal du eksempelvis gå til Startmenu → Lyd → Digital output og derefter vælge Bitstream (ubehandlet).

Understøttet UHD-signalspecifikation (3840 x 2160 p)

Billedfrekvens (fps) Farvedybde RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bit O	O	O	O
	10 bit	-	-	O	O
	12 bit	-	-	O	O
120	8 bit	-	-	-	-
	10 bit	-	-	-	-

• Den understøttede specifikation kan variere afhængigt af den tilsluttede eksterne enhed eller anvendelse.

Metode 2. Tilslutning ved brug af optisk kabel

1. Brug et optisk kabel (medfølger ikke) for at tilslutte DIGITAL AUDIO IN (OPTICAL) på Soundbars hovedenhed og OPTICAL OUT-porten på den eksterne enhed.
2. Slå Soundbar og den eksterne enhed til.
3. For at vælge tilstanden "D.IN", skal du trykke på knappen Ⓐ (Multifunktion) / ➔ (Kilde) øverst på soundbaren eller på knappen ➔ (Kilde) button på fjernbetjeningen.
4. Din Soundbar vil afspille lyde fra den eksterne enhed.

07 TILSLUTNING TIL EN MOBILENHED

Metode 1. Forbindelse via Bluetooth

Når en mobilenhed er tilsluttet ved hjælp af Bluetooth, kan du høre stereolyd uden besværet med kabler.

- Når du tilslutter en parret Bluetooth-enhed til en slukket soundbar, tændes soundbaren automatisk.

- Når du opretter forbindelse til en ny Bluetooth-enhed, skal du sørge for, at enheden er inden for 1 m afstand.

1. Tryk på knappen ✝ PAIR på Soundbars fjernbetjening for at gå ind i tilstanden "BT PAIRING".

Mobilenhed

(ELLER) a. Tryk på knappen (Multifunktion)/→ (Kilde) på toppanelet, og vælg derefter "BT". "BT" ændres til "BTPAIRING" på få sekunder automatisk, eller ændres til "BTREADY", hvis der er en forbindelse.

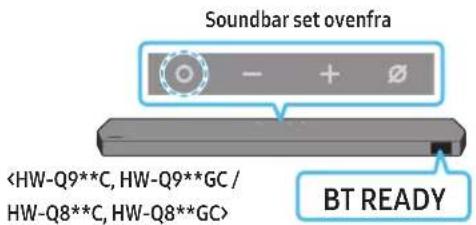

Soundbar set ovenfra BT READY

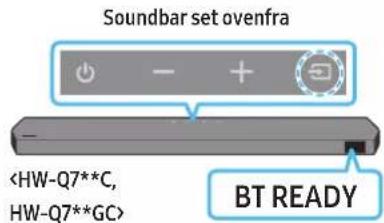

Soundbar set ovenfra BT READY

b. Når der vises "BT READY", skal du holde knappen ☉ (Mikrofon til/fra)/→ (Kilde) på toppanelet på soundbaren nede i over 5 sekunder, så der vises "BT PAIRING".

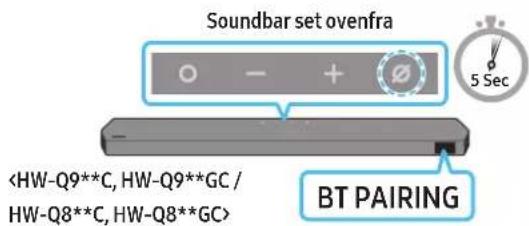

Soundbar set ovenfra 5 Sec BT PAIRING

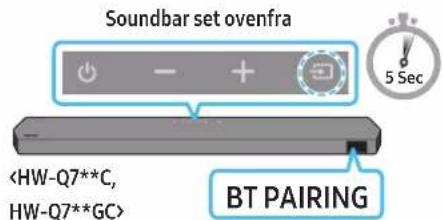

Soundbar set ovenfra BT PAIRING 5 Sec

1. På din enhed skal du vælge "Soundbar Q***C" på den liste, dervises.

- Når soundbaren er forbundet med den mobile enhed, vises [Mobilenhedens navn] → "BT" på det forreste display.

1. Afspil musikfiler fra den enhed, som er tilsluttet via Bluetooth, på soundbaren.

- Når du hartilsluttet soundbaren til din mobilenhed første gang, skal du bruge BT READY" -tilstanden til at oprette forbindelse igen.

Hvis enheden ikke får forbindelse

• Hvis du har en eksisterende soundbar (f.eks. "Soundbar Q***C") på listen over højttalere på mobilenheden, skal du slette den.
  • Gentag derefter trin 1 og 2.

Hvad er forskellen mellem BT READY og BT PAIRING?

• BTREADY: I denne tilstand kan du tilslutte et hvilken som helst Samsung-tv eller en mobil enhed, der var tilsluttet før.
• BTPAIRING: I denne tilstand kan du forbinde en ny enhed til soundbaren.

(Tryk på knappen ✝PAIR på soundbarens fjernbetjening, eller tryk og hold nede på knappen Ⓞ (Mikrofon til/fra)/→ (Kilde) øverst på soundbaren i mere end 5 sekunder, mens soundbaren er i tilstanden "BT").

Bemærkninger til Bluetooth-forbindelse

• Find en ny enhed inden for 1 m for at oprette forbindelse via Bluetooth-kommunikation.
• Når du bliver bedt om en PIN-kode, når du tilslutter en Bluetooth-enhed, skal du indtaste <0000>.
• Soundbaren slukkes automatisk efter 18 minutter i klar-tilstand.

• Soundbaren udfører muligvis ikke Bluetooth-søgning eller -forbindelse korrekt under følgende omstændigheder:

• Hvis der er et stærkt elektrisk felt omkring soundbaren.

• Hvis flere Bluetooth-enheder samtidigt er sammenkoblet med soundbaren.
• Hvis Bluetooth-enheden er slukket, ikke på plads eller ikke fungerer korrekt.

- Elektroniske apparater kan forårsage radiointerferens. Apparater, der genererer elektromagnetiske bølger, skal holdes væk fra soundbar-hovedenheden – f.eks. mikrobølger, trådløse LAN-enheder osv.

• Soundbar understøtter SBC-data (44,1 kHz, 48 kHz).

- Tilslut kun til en Bluetooth-enhed, der understøtter A2DP (AV)-funktionen.

- Du kan ikke slutte Soundbar til en Bluetooth-enhed, der kun understøtter HF (Hands Free) -funktionen.

- Når du slutter Soundbar til en Bluetooth-enhed, skal du placere dem så tæt på hinanden som muligt.

- Jo længere Soundbar og Bluetooth-enheden er fra hinanden, jo dårligere bliver lydkvaliteten. Bluetooth-forbindelsen kan gå i stykker, när enhederne er uden for det effektive område.

- Bluetooth-forbindelsen fungerer muligvis ikke som beregnet i områder med dårlig modtagelse.

- En Bluetooth-enhed kan opleve støj eller funktionsfejl under følgende forhold:

– Når huset er i kontakt med signalmodtageren på Bluetooth-enheden eller Soundbar
- I hjørner eller när der er en forhindring i nærheden, f.eks. en væg eller skillevæg, hvor der kan forekomme elektriske ændringer.
- Når de udsættes for radioforstyrrelser fra andre produkter, der opererer i de samme frekvensområder, såsom medicinsk udstyr, mikrobølgeovne og trådløse LAN-enheder.
- Hindringer som døre og vægge kan stadig påvirke lydkvaliteten, selv når enhederne er inden for det effektive område.

- Bemærk, at din Soundbar ikke kan parres med andre Bluetooth-enheder, mens du bruger indstillingen Bluetooth.

- Denne trådløse enhed kan forårsage elektrisk interferens under brug.

Frakobling af Bluetooth-enheden fra en Soundbar

Du kan frakoble en Bluetooth-enhed fra Soundbar. Se Bluetooth-enhedens brugervejledning for at få anvisninger.

- Soundbar frakobles.

- Når Soundbar er frakoblet Bluetooth-enheden, vil Soundbar vise "BT DISCONNECTED" på frontskærmen.

Frakobling af Soundbar fra Bluetooth-enheden

Tryk på knappen ⬆ (Multifunktion) / ➞ (Kilde) i toppen af soundbaren eller på knappen ➞ (Kilde) på fjernbetjeningen for at skifte fra tilstanden "BT".

- Afbrydelse tagertid, fordi Bluetooth-enheden skal modtage et svar fra Soundbar. (Frakoblingstiden kan variere afhængigt af Bluetooth-enheden)

- Når Soundbar er frakoblet Bluetooth-enheden, vil Soundbar vise "BT DISCONNECTED" på frontskærmen.

Metode 2. Tilslutning via Wi-Fi (trådløst netværk)

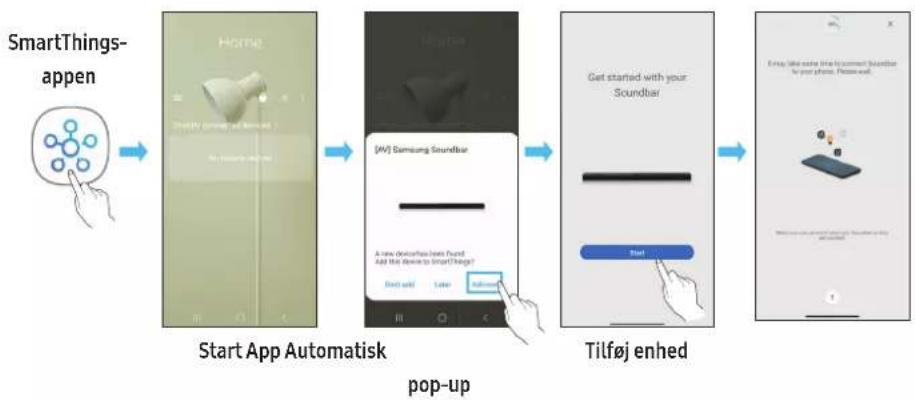

Hvis du vil tilslutte en soundbar til en mobilenhed via et trådløst netværk (Wi-Fi), skal du bruge SmartThings-appen.

1. Installer og start SmartThings-appen fra din mobilenhed (smartphone eller tablet).
2. I appen skal du følge instruktioner til at tilføje Soundbaren.

- Det automatiske pop-op-vindue (andet skærmbillede nedenfor) vises muligvis ikke på nogle enheder. Hvis pop op-vinduet ikke vises, skal du trykke på "+" på Home-skærmen. Soundbaren er tilføjet til appen.

- Billedet herunder kan variere ifølge app-versionen.

Brug af Tap Sound

Tryk på soundbaren med din mobilenhed for at afspille lyden af indholdet på mobilenheden gennem soundbaren.

• Alt efter mobilenheden understøttes denne funktion eventuelt ikke.
• Denne funktion er kun kompatibel med Samsung-mobilenheder med Android 8.1 eller senere.

1. Slå Tap Sound-funktionen til på din mobilenhed.

2. Se "Indstilling af Tap Sound-funktionen" nedenfor for at få oplysninger om, hvor du aktiverer funktionen.

3. Tryk på soundbaren med mobilenheden. Vælg "Start now" i vinduet, dervises. Der oprettes forbindelse mellem mobilenheden og soundbaren via Bluetooth

4. Afspil lyden af indholdet på mobilenheden gennem soundbaren.

5. Denne funktion slutter en mobilenhed til Soundbar via Bluetooth ved at registrere vibration, der forekommer, når enheden rører Soundbar.

6. Sørg for, at mobilenheden ikke trykker på et skarp hjørne på soundbaren. Soundbaren eller mobilenheden kan blive ridset eller beskadiget.
7. Det anbefales, at mobilenheden dækkes med et etui. Tryk let på det brede område på den øvre del af soundbaren uden at lægge for mange kræfter i det.

- For at bruge denne funktion skal SmartThings-appen opdateres til den seneste version. Alt efter appversionen understøttes denne funktion eventuelt ikke.

Indstilling af Tap Sound-funktionen

Brug SmartThings-appen til at slå funktionen Tap View, Tap Sound til.

1. Kør SmartThings-appen på mobilenheden.
2. Vælg (≡→_) på skærmen for appen SmartThings, dervises på mobilenheden.
3. Indstil "Tap View, Tap Sound" til Til for at lade funktionen køre, när en mobilenhed nærmer sig soundbaren. Funktionen er slået til.

BEMÄRK

• Når mobilenheden er i strømbesparelsestilstand, virker Tap Sound-funktionen ikke.
• Tap Sound-funktionen virker eventuelt ikke, hvis der er enheder nær soundbaren, der forårsager radiointerferens som f.eks. elektriske enheder. Sørg for, at enheder, der kan forårsage radiointerferens, er placeret i en passende afstand fra soundbaren.

08 OPRETTELSE AF FORBINDELSE VIA APPLE AIRPLAY 2

• Denne funktion er muligvis ikke tilgængelig i nogle lande.
• Denne Samsung Soundbar understøtter AirPlay 2 og kræver iOS 13.4 eller nyere.

Med AirPlay 2 kan du streame musik, podcasts og anden lyd fra dine Apple-enheder til Samsung Soundbar.

• Hvis du vil aktivere AirPlay2 i din soundbar, skal du først registrere enheden i Samsung-appen Smart Things ved at acceptere appens vilkår og betingelser.
• Sørg for, at soundbaren er tændt og har forbindelse til det samme Wi-Fi-netværk som din Apple-enhed.
  • Vælg fra en app med understøttelse af AirPlay eller Control Center på din iPhone, iPad eller Mac.
• Vælg soundbaren på listen over tilgængelige enheder, hvor den aktuelle lyd skal afspilles.

09 INSTALLATION AF VÆGMONTERINGSENHEDEN

Installationsforholdsregler

• Må kun installeres på en lodret væg.
• Må ikke installeres på steder med meget høje temperaturer og/eller fugtighed.
• Kontroller, at væggen kan holde til produktets vægt. Hvis ikke, skal du forstærke væggen eller vælge et andet installationspunkt.
• Køb og anvend de skruer eller beslag, der passer til vægtypen (gips, armeret beton, træ osv.). Hvis det er muligt, skal du fastgøre støtteskruerne i vægbeslag.

• Køb skruer til vægmontering i overensstemmelse med type og tykkelse af den væg, som du vil montere Soundbar på.

• Diameter: M5

• Længde: 35 mm eller længere anbefales.

- Tilslut kabler fra enheden til eksterne enheder, før du installerer Soundbar på væggen.

- Sørg for, at apparatet er slukket og koblet fra lysnettet, inden du installerer det. Ellers risikerer du at få elektrisk stød.

Vægmonteringskomponenter

Guide til vægmontering x 2 x 2 (M4 x L10)

Holderskrue Skrue

1. Placer Guide til vægmontering mod væggen.
2. Guide til vægmontering skal være plan.
3. Hvis dit v er monteret på væggen, skal du installere Soundbar mindst 5 cm under tv'et.

TV 5 cm eller mere

1. Sørg for, at midterlinjen af vægmonteringens styreskinne flugtermed tv'ets midterlinje (hvis du monterer Soundbar under tv'et), og fastgør Guide til vægmontering til væggen med tape.
2. Hvis Soundbar ikke monteres under et tv, placeres midterlinjen i midten af monteringspunktet.

Midterlinje

1. Med spidsen af et skriveredskab eller en spidset blyant skal du prikke hul i midten af A-TYPE-billederne i hver ende af styreskinnerne for at markere hullerne til de bærende skruer og derefter fjerne Guide til vægmontering.

A B A B A A

1. Med det korrekte borehoved skal du bore et hul i væggen ved hvert mærke.

2. Hvis mærkerne ikke svarer til sømmenes placering, skal du sørge for at indsætte de korrekte ankre eller beslag i hullerne, før de bærende skruer fastgøres. Hvis du anvender ankre eller beslag, skal du sørge for, at borehullerne passer til de ankre eller beslag, der benyttes.

3. Før en skrue (tilbehør) gennem hver Holderskrue, og fastgør hver skrue, så de sidder stramt, i hullet til den bærende skrue.

1. Monter 2 beslag til vægmontering i den rigtige retning nederst på Soundbar ved hjælp af 2 skruer.

- Ved samling skal du sikre, at ophængningsdele til beslag til vægmontering er placeret bag på Soundbar.

Bagsiden af soundbarer

Højre side af soundbaren

1. Monter Soundbar med de tilhørende beslag til vægmontering ved at fastgøre beslag til vægmontering på holderskruer på væggen.

1. Før Soundbar nedad som vist nedenfor, så beslag til vægmontering hviler sikkert på holdeskruerne.

- Sæt holdeskruerne i den bredde (i bunden) del af beslag til vægmontering, og skyd derefter beslag til vægmontering ned, således at beslag til vægmontering hviler sikkert på holdeskruerne.

Montering surroundhøjttalerne på en væg (kun relevante modeller)

Du kan købe vægmonteringer separat for at montere surroundhøjttalerne på en væg.

Vægmonteringer sælges ikke af Samsung Electronics.

Bemærkninger til vægmontering af surroundhøjttalerne

• Vægmonteringer til surroundhøjttalere skal kunne understøtte mere end 8,0 kg.
  • Hulstørrelse: Indsats med 1/4 - 20 UNC-gevind

- Standardskrue: 6,35 mm ø,

1,27 mm Pitch

• Længde: 18 mm lang
• Antal: Venstre 1 EA/højre 1 EA

V

H

• Kontrollér væggens styrke, før du monterer vægmonteringsbeslag. Hvis væggen ikke er tilstrækkelig stærk, skal den forstærkes, før beslagene til vægmontering og højttalere fastgøres til væggen.
• Samsung er ikke ansvarlig for nogen skade på produktet, hvis produktet ikke er monteret korrekt.
• Sørg for ikke at installere højttalerne sidelæns eller på hovedet.

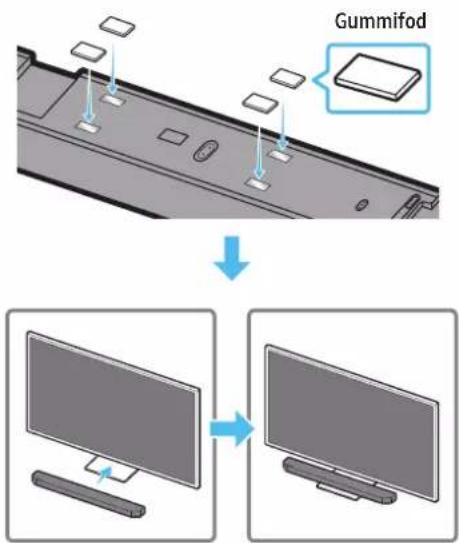

Sæt gummifødderne fast i bunden af soundbaren, inden den placeres lige over tv-foden. Sørg for at fastgøre gummifødderne, så de ikke ligger uden for tv-fodens kanter. Se figuren nedenfor.

Gummifod

Placer Soundbaren på et TV-møbel.

Mikrofoner (kun relevante modeller)

Som vist på billedet skal midten af Soundbar rettes ind med midten af tv'et, hvorefter Soundbar forsigtigt placeres i tv-møblet.

På dette tidspunkt skal du placere mikrofonerne (kun relevante modeller) foran stativet, så der ikke er interferens med stemmegenkendelse.

TV

Højre side af soundbaren

BEMÆRK

• Sørg for, at Soundbar står på en flad og solid overflade.
• Utilstrækkelig afstand fra tv'et kan forårsage problemer med stemmegenkendelse og akustik.
• Illustrationen herover varierer alt efter den respektive model.
• Denne funktion understøttes ikke af HW-Q7**C, HW-Q7**GC-modellen.
• Mikrofonerne får den bedste ydeevne, hvis soundbaren holdes mindst 2 cm væk fra tv'ets panel.

11 SOFTWAREOPDATERING

Automatisk opdatering

Når soundbaren er tilsluttet internettet, forekommer softwareopdateringer automatisk, selv når soundbaren er slukket.

- For at bruge Auto Update-funktionen skal soundbaren være tilsluttet internettet.

Wi-Fi-forbindelsen til soundbaren afsluttes, hvis soundbarens netledning er trukket ud af stikkontakten, eller hvis strømmen er afbrudt. Hvis strømmen er slået fra og vender tilbage, eller du tilslutter strømkablet igen, skal du tænde for soundbaren og derefter oprette dens forbindelse til internettet igen.

USB-opdatering

Soundbarens bund 1

Samsung kan tilbyde opdateringer til soundbar-systemets firmware i fremtiden.

Når en opdatering er tilgængelig, kan du opdatere soundbaren ved at tilslutte USB-drevet, der indeholder firmwareopdatering, til SERVICE-porten på soundbaren.

1. Gå til Samsungs websted (www.samsung.com) → søg efter modelnavnet fra menuindstillingen for kundesupport.
2. Se Opgraderingsvejledning for at få mere information om opdatering.
3. Download opgraderingsfilen (USB-type).
4. Pak filen ud for at oprette en mappe med filnavnet.
5. Opbevar den oprettede mappe på en USB, og tilslut den derefter til Soundbaren.

6. Slå Soundbaren til. Produktet opdateres inden for 3 minutter med en besked, "UPDATE".

7. Underopdateringen må du ikke slukke den eller fjerne USB.

8. Hvis "UPDATE" ikke vises på displayet, fjern strømkablet fra Soundbar og sæt det i igen.
9. Når den seneste version er installeret, udføres ingen opdatering.
10. Afhængigt af USB-typen understøttes opdatering muligvis ikke.

Initialisering

Soundbar set ovenfra INIT

Tænd Soundbar, og tryk på knapperne — + (Lydstyrke) på huset samtidigt i mindst fem sekunder. "INIT" vises i displayet, og Soundbar bliver initialiseret.

FORSIGTIG

- Alle Soundbars indstillinger initialiseres. Sørg for kun at foretage dette, hvis initialisering er nødvendigt.

12 FEJLFINDING

Tjek følgende, inden du søger hjælp.

Soundbar tænder ikke.

- Kontroller, om strømkablet til soundbaren er korrekt indsat i stikkontakten.

Soundbar kører uregelmæssigt.

• Når du har taget strømkablet ud, skal du indsætte det igen.
• Genstart den eksterne enhed, og prøv igen.
• Hvis der ikke er noget signal, slukkes Soundbar automatisk efter en bestemt periode. Slå strømmen til. (Se side 6.)

Fjernbetjeningen fungerer ikke

• Peg fjernbetjeningen direkte mod Soundbar.
  • Udskift batterierne med nye.

Soundbarens indikator lyser rødt konstant.

• Mikrofonen er slukket. Tænd mikrofonen. (Se side 4.)

Der kommer ikke lyd fra Soundbar.

• Lydstyrken på soundbaren er for lav eller slået fra. Regulerer lydstyrken.
• Når en ekstern enhed (STB, Bluetooth-enhhed, mobilenhed osv.) er tilsluttet, skal du justere lydstyrken på den eksterne enhed.
• For lydudgang fra tv'et skal du vælge Soundbar. (Samsung-tv: Hjem ( ) → Menu → Indstill. ( → Alle indstillinger ( Lyd → Lydoutput → Select Soundbar)
• Kabelforbindelsen til Soundbaren er muligvis ikke løs. Fjern kablet, og tilslut igen.
• Fjern netledningen helt, tilslut igen, og tænd for strømmen.
• Initialiser produktet, og prøv igen. (Se side 32.)

Der kommer ikke lyd fra subwooferen eller baghøjttalerne.

• Kontrollér, at LED-indikatoren på bagsiden af subwooferen og surroundhøjttalerne er tændt med blå. Tilslut Soundbar og subwoofer og surroundhøjttalere igen, hvis indikatoren blinker blåt eller er blevet rød. (Se side 13.)
• Du kan opleve et problem, hvis der er en hindring mellem Soundbaren og subwooferen. Flyt enheder til et område væk fra forhindringer.
• Andre enheder, der sender radiofrekvenssignaler i nærheden, kan afbryde forbindelsen. Hold din højttaler væk fra sådanne enheder.
• Fjern og tilslut netledningen igen.

Hvis der er lydflimren, forsinkelser eller støj fra subwooferen og surroundhøjttaleren

• Hvis der er objekter mellem Soundbar og subwooferhøjttaleren, kan det forårsage et problem. Placer dem et andet sted uden et sådan objekt imellem dem.
• Der kan være lydflimren eller forsinkelser, når subwooferen og surroundhøjttaleren er placeret langt fra Soundbar. Anbring dem i nærheden af Soundbar.
• Der kan være lydflimren eller forsinkelser, når Soundbar er i nærheden af et instrument eller en elektrisk enhed, der kan forårsage radiointerferens. Anbring Soundbar langt væk fra sådanne enheder, der kan forårsage radiointerferens (F.eks. en trådløs router).
• Skift tv'ets netværksforbindelsesstatus fra trådløs til kabel.

Subwoofer-lydstyrken er for lav

• Den originale lydstyrke for det indhold, du spiller, kan være lav. Prøv at justere subwoofer-niveauet. (Se side 7.)
• Stil Subwoofer-højttaleren tættere på dig.

Hvis tv'et ikke er tilsluttet via HDMI TO TV (eARC/ARC)

• Kontrollér, om HDMI-kablet er korrekt tilsluttet ARC-terminalen. (Se side 15.)
• Tilslutning er muligvis ikke mulig på grund af den tilsluttede eksterne enhed (set-top-boks, spilmaskine osv.). Tilslut soundbaren direkte.
• HDMI-CEC er muligvis ikke aktiveret på tv'et. Tænd for CEC i tv-menuen. (Samsung-tv: Hjem ( → Menu → Indstill. ( → Alle indstillinger ( ) → -forbindelse → External Device Manager → Anynet+ (HDMI-CEC) ON)
• For at oprette forbindelse til eARC skal eARC-funktionen i TV-menuen være indstillet til TIL. (Samsung-tv: Hjem (→Menu → Indstill. (→Alle indstillinger (→Lyd → Expert Settings → HDMI-eARC Mode (Auto))

Der er ingen lyd i, når du opretter forbindelse til tv'et i HDMI TO TV (eARC/ARC)-tilstand

• Din enhed kan ikke afspille indgangssignalet. Skift tv'ets lydudgang til PCM eller Dolby Digital. (For et Samsung TV: Hjem (n) → Menu → Indstill. (→ Alle indstillinger (→ Lyd → Expert Settings → Digital Output Audio Format)

Soundbar opretter ikke forbindelse via Bluetooth.

• Når du tilslutter en ny enhed, skal du skifte til "BT PAIRING" for at oprette forbindelse. (Tryk på knappen ✝PAIR på fjernbetjeningen, eller tryk på knappen ⭕ (Mikrofon til/fra) / ➞ (Kilde) på huset i mindst 5 sekunder).
• Hvis Soundbaren er tilsluttet en anden enhed, skal du først afbryde enheden for at skifte enhed.
• Forbind den igen, när du har fjernet listen over Bluetooth-højttalere på enheden, der skal tilsluttes. (Samsung-tv: Hjem (n) → Menu → Indstill. (♂ → Alle indstillinger (♂ Lyd → Lydoutput → Liste over Bluetooth-højttalere)
• Den automatiske tv-forbindelse kan være deaktiveret. Når soundbaren er i "BTREADY", trykkes på Venstre knap på soundbarens fjernbetjening, og den holdes nede i 5 sekunder for at vælge ON-TV CONNECT. Hvis du kan se OFF-TV CONNECT, skal du trykke på og holde Venstre knap nede igen i 5 sekunder for at ændre valget.

- Fjern og tilslut netledningen igen og prøv igen.

- Initialiser produktet, og prøv igen. (Se side 32.)

Lyden falder ud, när der er oprettet forbindelse via Bluetooth.

• Nogle enheder kan forårsage radiointerferens, hvis de er placeret for tæt på Soundbar, f.eks. mikroovne, trådløse routere osv.
• Hvis din enhed, der er tilsluttet via Bluetooth, er for langt væk fra Soundbar, kan lyden falde ud. Flyt enheden tættere på Soundbar.
• Hvis en del af din krop er i kontakt med Bluetooth-modtageren, eller produktet er installeret på metalmøbler, kan lyden falde ud. Kontroller installationsmiljøet og betingelserne for brug.

Soundbar opretter ikke forbindelse til Wi-Fi.

• Kontroller, om din trådløse router er tændt.
• Sluk for routeren, tænd den igen, og prøv derefter igen.
• Soundbar opretter ikke forbindelse, hvis det trådløse signal er for svagt. Prøv at flytte routeren tættere på Soundbar eller at fjerne genstande, der befinder sig mellem Soundbar og routeren, hvis det er muligt.
• Hvis din trådløse router er ny, skal du konfigurere højttalerens netværksindstillinger igen.

Soundbar tænder ikke automatisk sammen med tv'et.

- Når du slukker for soundbaren, mens du ser tv, er strømsynkronisering med tv'et deaktiveret. Sluk først tv-apparatet.

AVA-funktionen (kun relevante modeller) er ikke tilgængelig i følgende tilfælde.

- AVA-funktionen (kun relevante modeller) er ikke tilgængelig, när mikrofonen er slukket.

Efter tv'et er sluttet til soundbaren, har jeg skiftet til soundbar-tilstand. Og så kommer der ikke lyd fra tv'et.

• Hvis du slutter din soundbar til en mobilenhed, mens soundbaren er sluttet til tv'et, sender soundbaren lyd fra mobilenheden og bevarer tv-forbindelsen. Så tv-lyden bliver ikke sendt til nogen enhed.
• Frakobl mobilenheden, så tv-lyden sendes fra soundbaren igen.

Soundbaren vises ikke i AirPlay2

• Hvis du vil aktivere AirPlay2 i din soundbar, skal du først registrere enheden i Samsung-appen Smart Things ved at acceptere appens vilkår og betingelser. (Se side 28).
• AirPlay2 fungerer ikke, hvis du sletter soundbaren fra Samsung-appen Smart Things.
• Sørg for, at din soundbar og Apple-enheden er sluttet til det samme Wi-Fi-netværk.
• Soundbaren er kompatibel med AirPlay2 installeret på iOS 13.4 eller nyere.

INHALT

05 Koble til en TV 15

Metode 1. Koble til med en HDMI-kabel (som støtter Dolby Atmos-/DTS:X-dekoding og -avspilling)....22

Metode 2. Koble til med en optisk kabel....23

07 Koble til en mobilenhet 24

Metode1. Koble til via Bluetooth....24

Fører inn digital video og lydsignaler samtidig med en HDMI-kabel.

1. Koble strømledningen til Soundbar.

TV-meny TV HDMI-kabel ELLER Optisk kabel (medfølger ikke) D.IN

- Eksempel på TV-meny: TV + [AV] Soundbar-serienavn (HDMI) / TV + [AV] Soundbar-serienavn (optisk)

TV-meny TV Wi-Fi Wi-Fi

Metode 1. Koble til med en HDMI-kabel (som støtter Dolby Atmos-/DTS:X-dekoding og -avspilling)

Forholdsregler ved montering

Plasser Soundbar på et TV-stativ.

Mikrofoner (bare gjeldende modeller)

Før du ber om hjelp, kan du kontrollere følgende.

Soundbar slås ikke på.

Soundbar fungerer ikke som den skal.

Fjernkontrollen fungerer ikke

Hvis TV-en ikke er koblet til via HDMI TO TV (eARC/ARC)

Soundbar kobles ikke til via Bluetooth.

Soundbar kobles ikke til via Wi-Fi.

Soundbar slås ikke automatisk på sammen med TV-en.

Etter at jeg koblet TV-en til Soundbar, byttet jeg til Soundbar-modusen. Men ingen lyd sendes ut fra TV-en.

Soundbar vises ikke på AirPlay2
