Termék típusa	Forrólevegő-pisztoly tartó
Márka	Steinel
Modell	Flexible hot arm tool
Kompatibilitás	Steinel HL 1820 E, HL 1920 E, HL 2020 E, HG 2320 E hőlégfúvók
Rögzítési típusok	Mágneses talp vagy tapadókorongos talp
Maximális terhelhetőség	1 kg
Rugalmas kar hossza	Nincs meghatározva (csuklós kar)
Anyag	Nincs meghatározva
Szín	Fekete (valószínű)
Rendeltetésszerű használat	Hőlégfúvók vízszintes rögzítése sík, nem porózus felületeken
Használati feltételek (tapadókorong)	Hőmérséklet -18 °C és 49 °C között, max. magasság 1524 m
Tisztítás	Szappanos víz, ablaktisztító vagy alkohol a tapadókoronghoz; ne használjon oldószereket
Levegőszűrő karbantartása	Rendszeres tisztítás, ellenőrizze a rögzítést
Biztonsági jelző (tapadókorong)	Piros biztonsági vonal: ha látható, pumpálja újra
Pisztoly felszerelése	Függőleges behelyezés a rögzítőgyűrűbe a kattanásig
Szétszerelés (tapadókorong)	Nyomja meg a tapadókorong oldalait
Tárolás	Tiszta, száraz, napfénytől védett hely
Garancia	12 hónap
Vevőszolgálat	Steinel hivatalos szervizközpont
Javíthatóság	Garancia után lehetséges, vegye fel a kapcsolatot az ügyfélszolgálattal
Tartozékok	Tartó rögzítőgyűrűvel, levegőszűrő
EAN (mágneses talp)	4007841009595
EAN (tapadókorongos talp)	4007841009601

Gyakran ismételt kérdések - Flexible hot arm tool STEINEL

Hogyan szerelje fel a hőlégfúvót a tartóra?

Igazítsa megfelelően a pisztoly védőcsövét, majd függőlegesen helyezze be a rögzítőgyűrűbe, amíg egy kattanást nem hall. Ne vízszintesen helyezze be.

Hogyan rögzítse a tartót egy felületre?

A mágneses talphoz helyezze tiszta ferromágneses felületre. A tapadókorongos talphoz tisztítsa meg a felületet és a tapadókorongot, majd pumpáljon a dugattyúval, amíg a piros biztonsági vonal már nem látható.

Mely hőlégfúvók kompatibilisek?

A tartó csak a Steinel HL 1820 E, HL 1920 E, HL 2020 E és HG 2320 E modellekkel kompatibilis.

Mekkora a rugalmas kar maximális terhelhetősége?

A maximális terhelés 1 kg. Ne lépje túl ezt a határt a felborulás veszélyének elkerülése érdekében.

Hogyan karbantartsa a tapadókorongos talpat?

Rendszeresen tisztítsa a tapadókorongot szappanos vízzel, ablaktisztítóval vagy alkohollal. Ne használjon oldószereket vagy agresszív vegyi anyagokat. Ellenőrizze, hogy a levegőszűrő tiszta és megfelelően rögzítve van.

Mit tegyen, ha a piros biztonsági vonal megjelenik használat közben?

Ha a piros vonal látható, az azt jelenti, hogy a tapadókorong nem elég szoros. Pumpáljon újra a dugattyúval, amíg el nem tűnik.

Használhatom a tartót más márkájú hőlégfúvókkal?

Nem, a tartó kizárólag a felsorolt Steinel hőlégfúvó modellekhez készült. Más márkákkal való használata nem garantált és veszélyes lehet.

Hogyan tisztítsa meg a tapadókorongos talp levegőszűrőjét?

Távolítsa el a levegőszűrőt a szívófelületről. Tisztítsa meg a felületet szappanos vízzel, ablaktisztítóval vagy alkohollal, ügyelve arra, hogy ne nedvesítse be a pumpát. A szűrő visszahelyezése előtt alaposan szárítsa meg.

Mennyi a termék garanciális ideje?

A garancia a vásárlás dátumától számított 12 hónap. Kiterjed az anyag- és gyártási hibákra, de nem vonatkozik a kopó alkatrészekre vagy a helytelen használatból eredő károkra.

Hogyan szerelje le a pisztolyt a tartóról?

A szétszereléshez nyomja meg a tapadókorong oldalait a szívás megszüntetéséhez. A mágneses talpnál egyszerűen távolítsa el a tartót a ferromágneses felületről.

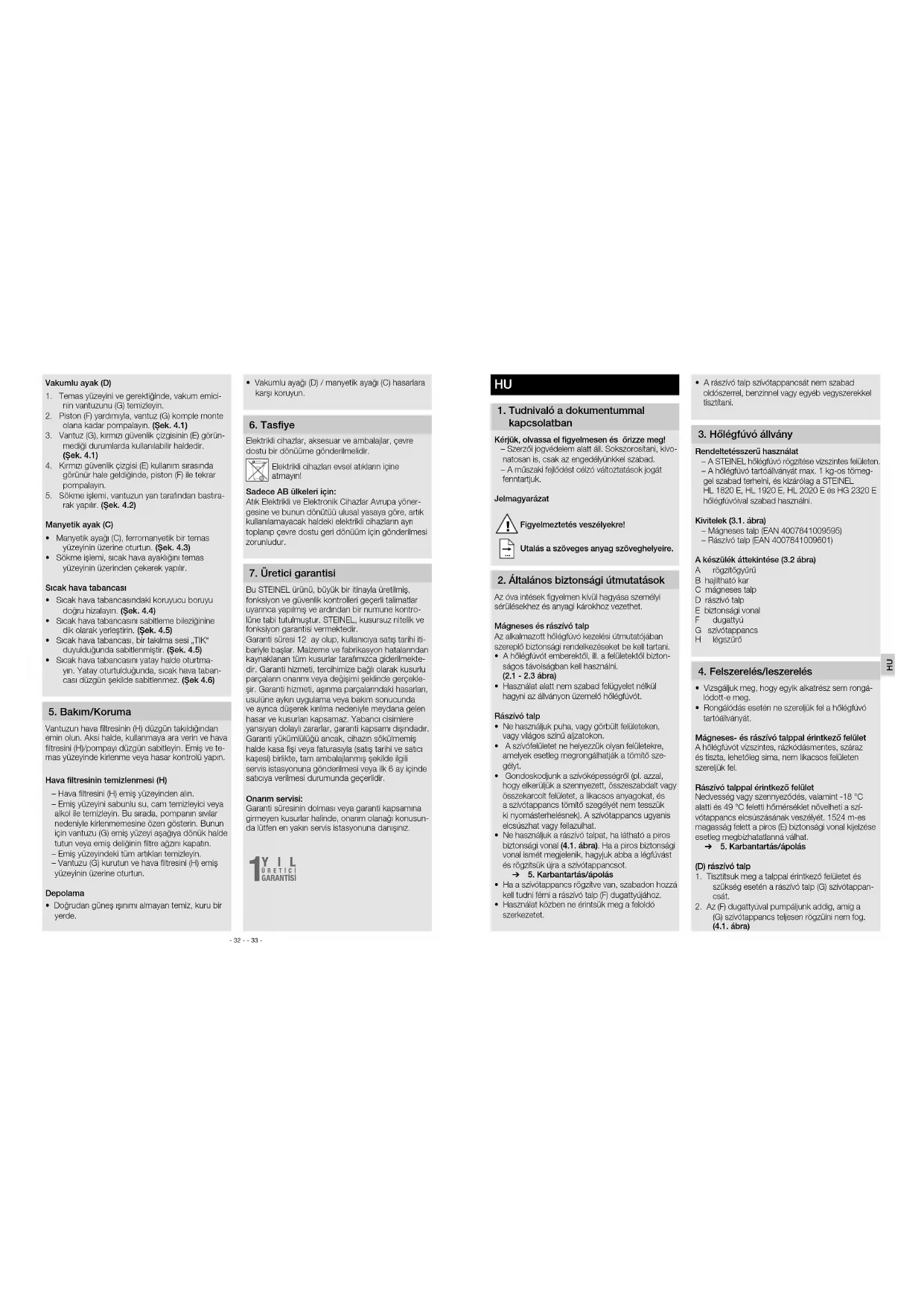

HASZNÁLATI ÚTMUTATÓ Flexible hot arm tool STEINEL

HU ..... 33 A szöveges utasításokat tartsa meg!

1. Tudnivaló a dokumentummal kapcsolatban

Kérjük, olvassa el figyelmesen és örizze meg!
- Szerzői jogvédelem elatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad. - A műszaki fejlődést célző változtatások jogát fenntartjuk.

Jelmagyarázat

Figyelmeztetés veszélyekre!

Utalás a szöveges anyag szöveghelyeire.

2. Általános biztonsági útmutatások

Az óva intések figyelmen kívül hagyása személyi sérülésekhez és anyagi károkhoz vezethet.

Mágneses és rászívó talp

Az alkalmazott hölégtüvő kezelési ütmutatójában szereplő biztonsági rendelkezéseket be kell tartani.

• A hölégfúvót emberektől, ill. a felületektől biztonságos távolságban kell használni. (2.1 - 2.3 ábra)

- Használat alatt nem szabad felügyelet nélkül hagyni az állványon üzemelő hőlogfúvót.

Rászívó talp

• Ne használjuk puha, vagy göröült felületeken, vagy világos színű alizatokon.
• A szívófelületet ne helyezzük olyan felületekre, amelyek esetieg megrongálhatják a tömitő sze-gélyt.
• Gondoskodljunk a szívóképosságról (pl. azzal, hogy elkerüljük a szennyezett, összeszabdait vagy összekarcolt felületet, a likacsos anyagokat, és a szívótappancs tömítő szegelyét nem tesszük ki nyomásterhelésnek). A szívótappancs ugyanis elcsúszhat vagy fellazulhat.
• Ne használjuk a rászívó talpat, ha látható a piros biztonsági vonal (4.1. ábra). Ha a piros biztonsági vonal ismét megjelenik, hagyjuk abba a légfúvást és rögzitsük újra a szivótappancsot.
• Ha a szivótappancs rögzítve van, szabadon hozzá kell tudni fémi a rászívó talp (F) dugattyújához.
• Használat közben ne érintsük meg a feloldó szerkezelet.

→ 5. Karbantartás/ápolás

• A rászivó talp szívóteppancsát nem szabad oldószerrel, benzinnel vagy egyéb vegyszerekkel tiszítani.

3. Hölégfúvó állvány

Rendeltetésszerű használat

- A STEINEL hölégtúvó rögzítése vizszintes felületen. - A hölégtúvó tartóallványát max. 1 kg-os tömeg- gel szabad terhelni, és kizárólag a STEINEL HL 1820 E, HL 1920 E, HL 2020 E és HG 2320 E hölégtúvóval szabad használni.

Kivitelek (3.1. ábra)

- Magnesos talp (EAN 4007841009595)

- Rászivó talp (EAN 4007841009601)

A készülék áttekintése (3.2 ábra)

A rögzítőgyűrű
B hajlítható kar
C mágneses talp
D rászívó talp
E biztonsági vonal
F dugattyú
G szivotappancs
H legszúró

4. Felszerelés/leszerelés

• Vizsgáljuk meg, hogy egyik alkatrész sem rongálódott-e meg.
• Rongálódás esetén ne szereljük fel a hölegfúvó tartóállványát.

Mágnesos- és rászívó talppal érintkező felület A hölégiúvot vizszintes, rázkódásmentes, száraz és tiszta, lehetőlog sima, nem likacsos felücten szerejlük fel.

Rászivó talppal érintkező felület

Nedvesség vagy szennyeződés, valamint -18 °C alatti és 49 °C feletti hömérséklet növelheti a szivótappancs elcsuszásának veszélyét. 1524 m-es magasság felett a piros (E) biztonsági vonal kijelzése osetleg megbízhatatánná válhat.

→ 5. Karbantartás/ápolás

(D) rászívó talp

1. Tisztitsuk meg a talppal érintkező felületet és szükség esetén a rászívó talp (G) szivótappan csát.

2. Az (F) dugaltyúval pumpáljunk addig, armig a (G) szívóteppancs teljesen rögzülni nem fog. (4.1. ábra)

3. A (G) szivótappancs akkor tudja ellátni a leiadatát, ha már nem látszik a pros (E) biztonsági vonal. (4.1. ábra)

4. Ha a piros (E) biztonsági vonal használat közben netán láthatóvá válna, pumpáljunk utána az (F) dugattyúval.
5. Az állvány rögzítését megszüntethetjük, ha oldalról nyomást fejtünk ki a szivótappancsra. (4.2. ábra)

(C) mágneses talp

- Rakjuk rá a (C) mágneses talpat ferromágneses érintkező felületre. (4.3. ábra)

- A tartóállvány rögzítósét megszüntethetjük, ha egyszerűen lehúzzuk az érintkoző felületrői.

Hölégfúvó

- Irányítsuk be a helyes irányba a hőlégfúvón lévő védőcsövet. (4.4. ábra)

- Függőleges helyzetben rakjuk be a hölégfúvót a rögzítógyűrűbe. (4.5. ábra)

- A hölögfúvó akkor van rögzítve, ha hallani lehet, amint bekattan a helyére ("KUKK"). (4.5. ábra)

- Vizszintes helyzetben ne rakjuk be a hölégfúvót. Vizszintes berakása esetén a hölégfúvó nem előirásszerűen rögzül. (4.6. ábra)

5. Karbantartás/ápolás

Győződjünk meg arról, hogy a szívotappancs (H) légszűrője megfeelően van rögzítve. Ha nem, szakitsuk felbe a hólegűvő üzemét és erősítsuk fel helyesen a (H) légszűrőt/pumpát. Vzsgáljuk meg, hogy a szívő- és érintkező felület nem szennyeződött-eől, vagy nem rongálódott-e meg.

A (H) légszürő tisztítása

• Távoltsuk el a (H) legszüröt a szívofelületról.
• Szappanos vizzel, üvegtiszítóval vagy alkohol-lal tiszítsuk meg a szívőfelületet. Ennek során ügyeljünk arra, hogy a folyadékok ne tudják elszennyezni a pumpát. Ehhez tartsuk a (G) szívó tappancsot szívőfelüketével lofevé, vagy takarjuk le a szívónyllás szűrőüregét.
• Távoltsunk el minden maradványt a szívofelületröl
• Száritsuk meg a (G) szívóllappancsot, és rakjuk rá a (H) légszüröt a szívofelületre.

Tárolás

• Válasszunk tiszta, száraz helyet, ahol nem érheti közvetlen napsugárzás.
• Ovjuk a (D) rászivó talpat / (C) mágneses talpat a rongálodástól.

6. Ártalmatlanítás

Gondoskodjon az elektromos készülékek, a tartozó- kok és a csomagolás környezetbarát újra hasznosi- táséról.

Ne dobjon elektromos készülékeket a háztartási szemétbe!

Csak az EU-országok esetében:

Az elektromos és elektronikus borendezések hul Az elektromos és elektronikus borendezések huladékainak kezelésére vonatkozó hatályos európai irányelvek, és azok végrehaltáséról szoló nemzeti rendelkeözések szerint a már nem használható elektromos készülékeket külön kell gyteni, és kömyezet barát újrahasznosításukrői gondoskodni.

7. Gyári garancia

Ezt a terméket a STEINEL maximális gonddal gyártotta le, működését és biztonságát az erényes előrások alapján vizsgálta be, majd szűrópróba szeröön ellenőrzte. A STEINEL garanciát vállal a kifogástalan minőségre és működésre. A garancia ideje 12 hónap, ami az olacás napján kezdőlik. Minden olyan hibát kijavtfunk, ami anyag-yagy gyártásii hibéra vezethető vissza. A garancia teljesítésének módját mi valasztjuk meg: ez lehet a hibás részek javítása, vagy cseréje. A garancia nem erényes a kopoldakrészekre, a szakszerötlen kezelés vagy karban-tartás miatt keletkezzett károkra és hibákra, valamint a leesésből eredő törésre. Idegen objektumokon kolotkező követkozményos károk ki vannak zárva a garancia köröből. Garanciát csak akkor tuolunk vállalni, ha a készüleket szeltszeretlen állapotban jól becsomagolják, melékelik a (a vasáratás idópontjával és a kereskedő pecsetjével elaiót) pénztári bizony-latol vagy számát, és elkülóik az illetékes szervénzk, vagy az első 6 hónapban leadják az üzleben, ahol azt vásároták.

Javitó szolgálat:

A garanciaidő lejárta után, vagy a garancia hatálya stá nem tartozó hiányosságok esetén tudakolja meg az Onhöz legközelebb eső szervizünkben, hogy milyen lehetőségei vannak a helyreálításra.
