Flexible hot arm tool - Pistolet thermique STEINEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support pour pistolet à air chaud
Marque	Steinel
Modèle	Flexible hot arm tool
Compatibilité	Pistolets thermiques Steinel HL 1820 E, HL 1920 E, HL 2020 E, HG 2320 E
Types de fixation	Pied magnétique ou pied à ventouse
Charge maximale supportée	1 kg
Longueur du bras flexible	Non spécifiée (bras articulé)
Matériau	Non spécifié
Couleur	Noir (probable)
Utilisation prévue	Fixation horizontale de pistolets à air chaud sur surfaces planes et non poreuses
Conditions d'utilisation (ventouse)	Température entre -18 °C et 49 °C, altitude max 1524 m
Nettoyage	Eau savonneuse, nettoyant vitres ou alcool pour la ventouse ; ne pas utiliser de solvants
Entretien du filtre à air	Nettoyage régulier, vérifier la fixation
Indicateur de sécurité (ventouse)	Ligne de sécurité rouge : si visible, pomper à nouveau
Montage du pistolet	Introduction verticale dans la bague de fixation jusqu'au déclic
Démontage (ventouse)	Appuyer sur les côtés de la ventouse
Stockage	Endroit propre, sec, à l'abri du soleil
Garantie	12 mois
Service après-vente	Station de service agréée Steinel
Réparabilité	Possible après garantie, contacter le SAV
Accessoires inclus	Support avec bague de fixation, filtre à air
EAN (pied magnétique)	4007841009595
EAN (pied à ventouse)	4007841009601

FOIRE AUX QUESTIONS - Flexible hot arm tool STEINEL

Comment installer le pistolet thermique sur le support ?

Orientez correctement le tube de protection du pistolet, puis introduisez-le verticalement dans la bague de fixation jusqu'à entendre un clic sonore. Ne l'introduisez pas horizontalement.

Comment fixer le support sur une surface ?

Pour le pied magnétique, posez-le sur une surface ferromagnétique propre. Pour le pied à ventouse, nettoyez la surface et la ventouse, puis pompez avec le piston jusqu'à ce que la ligne de sécurité rouge ne soit plus visible.

Quels pistolets thermiques sont compatibles ?

Le support est compatible uniquement avec les modèles Steinel HL 1820 E, HL 1920 E, HL 2020 E et HG 2320 E.

Quelle est la charge maximale supportée par le bras flexible ?

La charge maximale est de 1 kg. Ne dépassez pas cette limite pour éviter tout risque de basculement.

Comment entretenir le pied à ventouse ?

Nettoyez régulièrement la ventouse avec de l'eau savonneuse, du nettoyant vitres ou de l'alcool. N'utilisez pas de solvants ni de produits chimiques agressifs. Vérifiez que le filtre à air est propre et bien fixé.

Que faire si la ligne de sécurité rouge apparaît pendant l'utilisation ?

Si la ligne rouge est visible, cela signifie que la ventouse n'est pas assez ferme. Pompez à nouveau avec le piston jusqu'à ce qu'elle disparaisse.

Puis-je utiliser le support avec d'autres marques de pistolets thermiques ?

Non, le support est conçu exclusivement pour les pistolets thermiques Steinel des modèles listés. L'utilisation avec d'autres marques n'est pas garantie et pourrait être dangereuse.

Comment nettoyer le filtre à air du pied à ventouse ?

Retirez le filtre à air de la surface d'aspiration. Nettoyez la surface avec de l'eau savonneuse, du nettoyant vitres ou de l'alcool, en veillant à ne pas mouiller la pompe. Séchez soigneusement avant de remettre le filtre.

Quelle est la durée de garantie du produit ?

La garantie est de 12 mois à compter de la date d'achat. Elle couvre les vices de matière et de construction, mais pas les pièces d'usure ni les dommages dus à une mauvaise utilisation.

Comment démonter le pistolet du support ?

Pour le démontage, exercez une pression sur les côtés de la ventouse pour libérer l'aspiration. Pour le pied magnétique, il suffit de retirer le support de la surface ferromagnétique.

MODE D'EMPLOI Flexible hot arm tool STEINEL

FR....9 Suivre les instructions ci-après!

NL.... 12 Tekstpassage in acht nemen!

1. À propos de ce document

Veuillez le lire attentivement et le conserver en lieu sûr !

• Il est protégé par la loi sur les droits d'auteur. Une réimpression même partielle n'est autorisée qu'après notre accord préalable.
• Sous réserve de modifications techniques.

Explication des symboles

Attention danger!

Renvoi à des passages dans le document.

2. Consignes de sécurité générales

Le non-respect des avertissements est susceptible de causer des blessures et des dommages matériels.

Pied magnétique ou à ventouse

Il est impératif de respecter les consignes de sécurité du mode d'emploi du pistolet à air chaud utilise.

• Il faut respecter une distance suffisante entre le pistolet à air chaud et les personnes ou les surfaces. (Fig. 2.1 à 2.3)
• Ne pas laisser le support pour pistolet à air chaud sans surveillance tant que le pistolet à chaud est utilisé.

Pied à ventouse

• Ne pas l'utiliser sur des surfaces d'appui souples ou bombées ou sur des surfaces d'appui de teintes claires.
• Ne pas fixer la ventouse sur des surfaces d'appui qui risqueraient d'endommager le bord d'étanchéité.
• Garantir le pouvoir d'aspiration (par ex. en évitant toutes saletés, entailles ou rayures de la surface d'aspiration ou d'appui et en évitant toute fixation sur des matériaux poreux ou toute contrainte due à la charge exercée sur le bord d'étanchéité de la ventouse). Cela risque de faire glisser ou de décollier la ventouse.
• Ne pas utiliser le pied à ventouse lorsque la ligne de sécurité rouge (fig. 4.1) est visible. Si la ligne de sécurité rouge est à nouveau visible, arrêter

d'utiliser la fixation et refixer la ventouse.

→ 5. Maintenance/Entretien

• Le piston (F) du pied à ventouse doit être librement accessible lorsque la ventouse est fixée.
• Ne pas toucher le mécanisme de déverrouillage pendant l'utilisation.
• Ne pas utiliser de solvant, ni d'essence ou d'autres produits chimiques pour nettoyer la ventouse.

3. Support pour pistolet à air chaud

Utilisation conforme aux prescriptions

- Fixation des pistolets à air chaud STEINEL sur des surfaces horizontales. - Le support pour pistolet à air chaud ne peut supporter qu'un poids max. de 1 kg et ne doit être utilisé qu'avec les pistolets à air chaud STEINEL HL 1820 E, HL 1920 E, HL 2020 E et HG 2320 E.

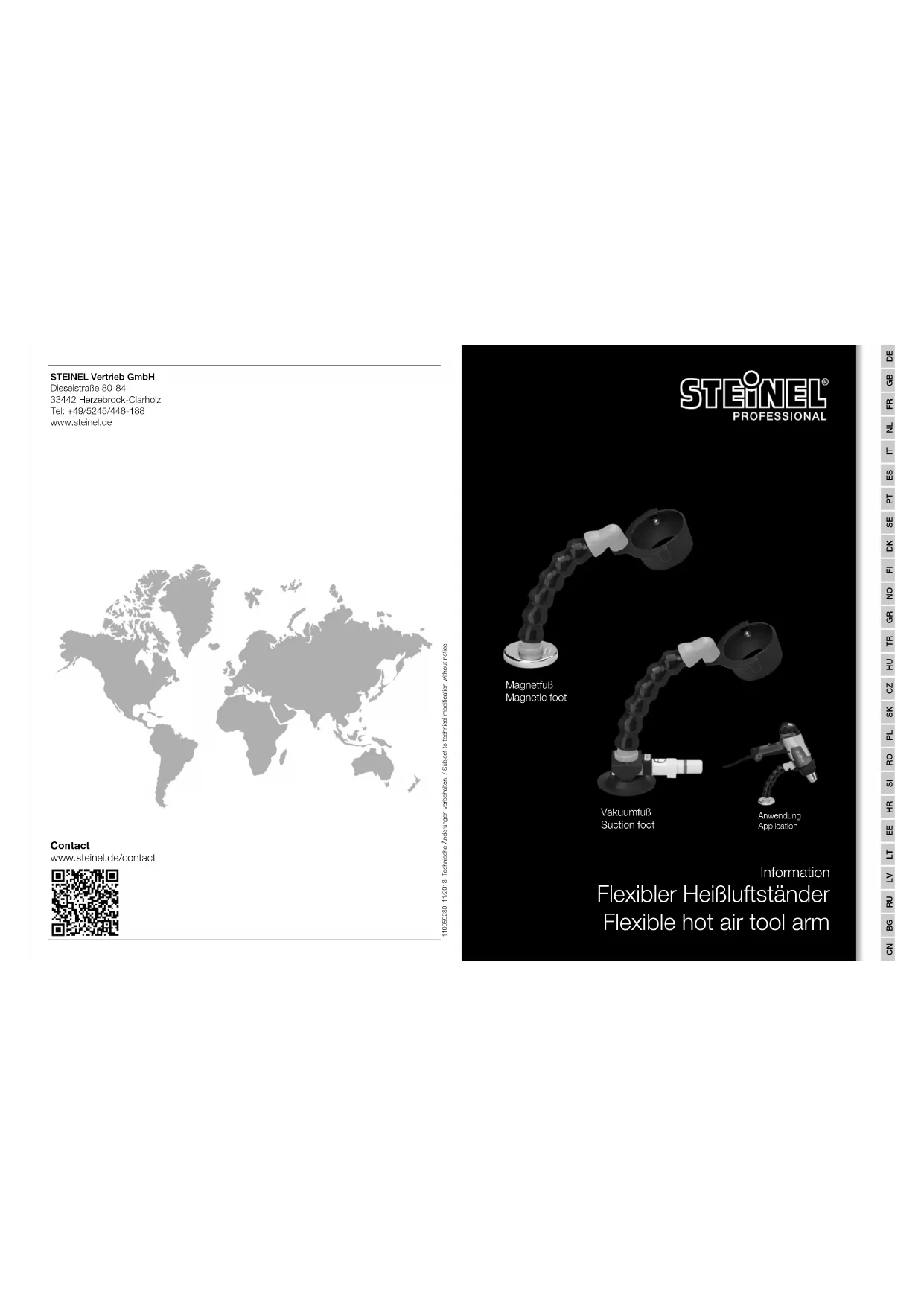

Modèles (fig. 3.1)

- Pied magnétique (EAN 4007841009595) - Pied à ventouse (EAN 4007841009601)

Vue d'ensemble du dispositif de fixation (fig. 3.2)

A. Bague de fixation
B Bras flexible
C Pied magnétique
D. Pied à ventouse
E Ligne de sécurité
F Piston
G Ventouse
H Filtre à air

4. Montage/Démontage

• Contrôler l'absence de dommages sur toutes les pièces.
• Ne pas monter le support pour pistolet à air chaud en cas de dommage.

Surfaces d'appui pour le pied magnétique ou à ventouse

Monter le support pour pistolet à air chaud à l'horizontale, sans vibration, à sec sur des surfaces non poreuses, propres et les plus planes possibles.

Surfaces d'appui pour le pied à ventouse

Une humidité, des saletés et des températures inférieures à -18 °C (0 °F) et supérieures à 49 °C (120 °F) risquent de réduire la résistance au glissement de la ventouse. À une altitude supérieure à 1524 m (5000 pieds), il est possible que le repère de la ligne de sécurité rouge (E) ne fonctionne pas de manière fiable.

→ 5. Maintenance/Entretien

Pied à ventouse (D)

1. Nettoyer la surface d'appui, et, si nécessaire, la ventouse (G) du pied à ventouse.
2. Pomper en utilisant le piston (F) jusqu'à ce que la ventouse (G) soit complètement montée. (Fig. 4.1)
3. La ventouse (G) peut être utilisée dès que la ligne de sécurité rouge (E) n'est plus visible. (Fig. 4.1)
4. Si la ligne de sécurité rouge (E) était visible pendant l'utilisation, pomper à nouveau avec le piston (F).
5. Le démontage a lieu en appuyant sur les côtés de la ventouse. (Fig. 4.2)

Pied magnétique (C)

• Poser le pied magnétique (C) sur une surface d'appui ferromagnétique. (Fig. 4.3)
• Le démontage a lieu en retirant le support pour pistolet à air chaud de la surface d'appui.

Pistolet à air chaud

• Orienter correctement le tube de protection sur le pistolet à air chaud. (Fig. 4.4)
• Introduire le pistolet à air chaud à la verticale dans la bague de fixation. (Fig. 4.5)
• Le pistolet à air chaud est fixé lorsqu'un bruit d'encliquelage « CLIC » retentit. (Fig. 4.5)
• Ne pas introduire le pistolet à air chaud à l'horizontale. Le pistolet à air chaud n'est pas correctement fixé s'il est introduit à l'horizontale. (Fig 4.6)

5. Maintenance/Entretien

S'assurer que le filtre à air (H) de la ventouse est correctement fixé. Dans le cas contraire, interrompre l'utilisation et fixer correctement le filtre à air (H)/la pompe. Vérifier l'absence de salétés ou de dommages sur les surfaces d'aspiration et d'appui.

Nettoyage du filtre à air (H)

• Retirer le filtre à air (H) de la surface d'aspiration.
• Nettoyer la surface d'aspiration avec de l'eau savonneuse, du nettoire-vitres ou de l'alcool. Faire alors attention à ne pas souiller la pompe avec des liquides. Pour cela, tenir la ventouse (G) avec la surface d'aspiration dirigée vers le bas ou recouvrir l'évidement du filtre du trou d'aspiration.
• Retirer tous les résidus se trouvant sur la surface d'aspiration.
• Sécher la ventouse (G), puis poser le filtre à air (H) sur la surface d'aspiration.

Stockage

• Emplacement propre et sec sans exposition directe aux rayons du soleil.
• Protéger le pied à ventouse (D) / plod magnétique (C) de tout dommage.

6. Élimination

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères !

Uniquement pour les pays de l'UE :

conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

7. Garantie du fabricant

Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés suivant des procédures fiables et il a été soumis à un contrôle final par sondage. STEINEL garantit un état et un fonctionnement irréprochables.

La durée de garantie est de 12 mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et défauts

cus à une utilisation ou maintenance incorrectes, ni aux bris de pièces consécutifs à une chute. Les dommages consécutifs causés à d'autres objets sont exclus de la garantie. La garantie ne s'applique que si l'appareil non démonté est retourné à la station de service après-vente la plus proche, dans un emballage adéquat, accompagné d'une facture ou d'un ticket de caisse portant la date d'achat et le cachet du vendeur ou s'il est remis au vendeur dans les 6 premiers mois de la garantie.

Service de réparation :

une fois la garantie écoulée ou en cas de défauts non couverts par la garantie, veuillez contacter votre station de service après-vente pour savoir si une remise en état de l'appareil est possible.
