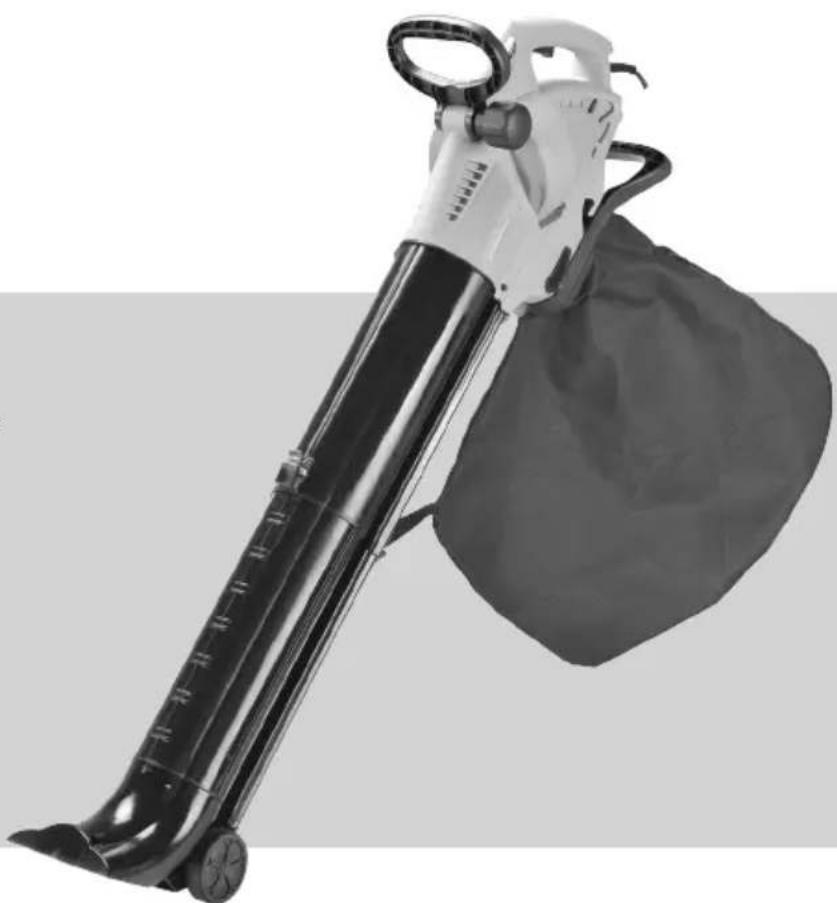

HASZNÁLATI ÚTMUTATÓ GLS 3000 VST Güde

9. Zástrčka/napájací kábel

Vyčistite nasávaciu rúrku Prepnite na „Nasávanie“ Prístroj nefúka Prepínač v polohe „Nasávanie“ Prepnite na „Fúkanie“.Bevezetés Annak érdekében, hogy új berendezése hosszú ideig szolgálatára lehessen és elégedettségére szolgáljon, üzembehelyezése előtt gondosan tanulmányozza át a használati utasítást és a mellékelt biztonsági utasításokat. Továbbá azt tanácsoljuk, hogy a használati utasítást és a biztonsági előírásokat őrizze meg arra az esetre, ha a későbbiekben szüksége lesz rá. Termékeink állandó fejlesztése érdekében jogot tartunk gépeink műszaki tökéletesítésére. A használati utasítást tartsa a gép közelében. Az eredeti használati utasítás fordítása Szállítás terjedelme Készüléket vegye ki a szállító csomagolásból és ellenőrizze teljességét és a következő részek létezését:

• Vállheveder Amennyiben a szállítmányból hiányzik valamilyen darab vagy sérült, forduljon kérjük az eladóhoz. Rendeltetés szerinti használat. A lombszívót kizárólag lomb vagy kerti hulladék – fű, apró ágak felszívására, fújására szabad használni. E gép segítségével más munkákat ne végezzen mint amelyre szerkesztve voltak és melyek ebben az útmutatóban le vannak írva. Minden más használat rendeltetés elleni használatnak minősül. Ebből kifolyó károkért és balesetekért a gyártó nem felel. Vegyék figyelembe azt, hogy a mi termékeink nincsenek ipari felhasználásra szerkesztve. Készülék leírása (ábra A)

2. Kar szívó-/ fúvócső beállítására

3. Hátsó szívó/ fúvócső

5. Vállheveder akasztója

6. Sebesség variábilis beállítása

9. Dugaszalj/tápláló kábel

10. Berendezés a kábel húzási

11. Lomb gyűjtőerszény.

12. Kar szívás/ fúvás beállítására

13. Első fúvócső szerelése

Műszaki adatok Villamos csatlakozás 230 V ~ 50 Hz Motor teljesítménye 3000 W Védelmi osztály II. Védelem típusa IP 23 Levegő sebessége 5000-14 000 min-1 Szívó/fúvó térfogat 76,5 – 15 m

Komposztáló arány 10:1 Gyűjtőzsák térfogata 45 l Szerelési méretek 380x190x810/1130mm Tömeg 4,0/4,5 kg

Követelmények a gép kezelőjére A gép kezelője használat előtt figyelmesen olvassa el a használati utasítást. Szakképzettség A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges Minimális korhatár A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatalkorúak foglalkoztatása szakképzés alatt, az oktató felügyelete mellet, szakképzettség elsajátítása érdekében. Képzés A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges. Üzembehelyezés előtt Szerelés: Gyűjtőerszény felszerelése (ábra. B-D) Lomb gyűjtőerszényt akassza fel leírás szerint (ábra. C) a motor egységen lévő kapocsba. Interpretáció lenyomásával (ábra. B/1) a gyűjtőerszényt lecsukhatja. A gyűjtőerszényt ismét le lehet szerelni fordított sorrendben. A vállheveder felakasztása (ábra. E A vállhevedert akassza a berendezésbe (ábra A/5), most a vállheveder hosszúságát szükség szerint beállíthatjuk, Ügyeljen a szerelt részek szilárd és biztonságos felállítására. A készüléket minden üzembeállítás előtt ellenőrizze

• Minden csavar meghúzását Biztonsági utasítások Az egész használati utasítás az első használat előtt el kell olvasni. Abban az esetben ha a gép bekacsolása és kezelése körül kétségek keletkeznek forduljon a gyártóhoz (szerviz osztály)

VIGYÁZZ! Gépet kizárólag hibaáram (F) kioldóval rendelkező hálózatra szabad kapcsolni! A lombszívót sose használja szívó/fúvó cső nélkül! A felhasználó felelős azokért a balesetekért és veszélyekért, melyet harmadik személy saját magának vagy tulajdonának okoz.

• Gyerekeket és háziállatokat tartsa biztonságos távolságban a működő levélszívótól (minimálisan 6 méterre).

• A lombszívóval végzett munka közben viseljen biztonságos csúszásmentes cipőt, kesztyűt, védőszemüveget és hosszúnadrágot.

• Viseljen védő konspirátort, amikor a lombszívót poros környezetben használja.

• A lomszívóval sose célozzon más személy arcára.

• Ügyeljen arra, hogy az Ön keze, lába, haja vagy öltözetének részei ne kerüljenek a mozgó részek nyílásának közelébe.

• Ne viseljen bő ruhát vagy ékszert, amelyek be lehetnek szippantva a levegő bevezetésbe.• Lombszívó üzembehelyezése előtt győződjön meg arról, hogy helyesen van összeszerelve.

• A lombszívót ne használja esőben vagy vizes helyen.

• Rendszeresen ellenőrizze a fővezetéket, hibás vezetéket cseréltesse ki szervizben vagy képzett szakemberrel.

• Minden fogantyút és tartót tartsa szárazon és tisztán.

• Mielőtt a lombszívót bekapcsolja, győződjön meg arról, hogy minden anyacsavar, csavar, leszorító szilárdan és biztonságosan meg van húzva. Megjelölés Termék biztonsága:

Termék megfelel az EK szabványainak Védőszigetelés Tilalmak:

Védje eső és nedvesség ellen Ne vágjon vizes füvet!

Kidobott tárgyak által okozott sérülések veszélye. Gondosan olvassa a használati útmutatót Először gondosan ismerkedjen meg a készülék helyes használatával.

Figyelmeztetés behúzás veszélye

Húzza ki a dugót szervizelése előtt

Gondosan olvassa a használati útmutatót Először gondosan ismerkedjen meg a készülék helyes használatával. Používajte ochranu sluchu!

Viseljen szemvédő berendezést

Hulladékot szakszerűen likvidálja, ne ártson a környezetnek Csomagló kartonpapírt adja le gyűjtőhelyre újra felhasználásra

Hibás vagy javíthatatlan villamos készüléket megfelelő gyűjtőhelyen leadni

Védje nedvesség ellen Vigyázz – törékeny Csomagolás felfelé irányul Interseroh-Recycling Műszaki adatok:

Elektromos csatlakozás Motor teljesítménye

Motor fordulatszáma Levegő sebessége

Szívó/fúvó térfogat Komposztáló arány

Gyűjtőzsák térfogata Tömeg Egyéb utasítás:

Szívó funkció Fúvó funkció Készülék különleges biztonsági utasításai Dugót a dugaszaljba vagy hosszabbító kábelhoz kikapcsolt készülék esetében szabad benyomni.

• Minden használat előtt ellenőrizze a készüléket, táp és hosszabbító kábelt sérülések szempontjából.

• Kábelt mindig vezesse hátra felé a készüléktől.

• A készüléket ne vigye a hálózati kábellel.

• A dugót mindig húzza ki a dugaszaljból- amennyiben a készüléket nem használja, szállítja vagy felügyelet nélkül hagyja. Szintén mikor a készüléket ellenőrizi sérülés szempontjából, tisztítja vagy blokkolást akarja eltávolítani.

• A lombszívót nem szabad menet közben feküdve hagyni. Csak függőleges helyzetben működhet.

• Ne szívasson fel égő anyagokat, pl. grillező szénmaradékot, hamut stb.

• Ne szívasson égő, mérges vagy robbanó anyagokat.

• A készülék csak akkor működik, szerelt levél catcher táska.

• Bekapcsolt felszívóval ne haladjon át kavicsos úton.

• A bemenő nyílásba kézzel ne tegyen be semmit.

• Gépet csak nappali vagy megfelelő mesterséges megvilágításnál használja.

• Gépet ne használja nedves füvön. Ne szívasson nedves lombot stb.

• Főleg lejtőkön ügyeljen a stabil testtartásra.

• A szellőztető nyílásokat tartsa mindig tisztán.

• A munka megkezdése előtt távolítsa el gereblyével, szerűvel az idegen tárgyakat a területről melyek megsérthetnék a gépet. Kidobástól vagy lefúvástól baleset és kár keletkezhet.

• Poros környezetben a felületet egy kicsit nedvesíteni kell.Munka közben Munkaközben a géppel viseljen mindig védőszemüveget, fülvédőt és kesztyűt. Mindig csúszás mentes lábbeliben dolgozzon, sose mezítláb vagy szandálba. Ügyeljen a megfelelő távolság betartására más személyektől, gyerekektől, és állatoktól. Csak vállhevederrel használja (szállítás tartalma) a tartsa két kézzel. Ügyeljen a jó stabil állására. Munkaközben kidobott/kifújt kövek és más tárgyak nehéz balesetet okozhatnak. Viselkedés kényszerhelyzetben Igyekezzen a balesetnek megfelelően első segélyt nyújtani, s minél hamarabb biztosítson be orvosi segítségét. A sebesültet nyugtassa meg, s védje további balesettől. A DIN 13164 szabvány szerint, az esetleges balesetek esetére, a munkahelyen mindig kéznél legyen az elsősegély készlet. Azt a dolgot, amit a készletből kivesz, azonnal vissza kell pótolnia. Az esetben, ha segítséget hív, az alábbi adatokat jelentse be:

1. A baleset színhelye

4. A sebesülés tipusai

Kezelés Tartsa be kérem a törvény által előírt hallásvédelmi szabályokat, mely minden helyen más lehet. A készüléket csak akkor helyezheti üzembe, ha az összeszerelés komplett. A készülék csak akkor működik, szerelt levél catcher táska. Minden üzembehelyezés előtt vizsgálja meg a készüléket, bekötő kábelt nincs-e megsérülve, készüléket csak hibátlan állapotban szabd használni. Vállheveder hosszúságának beállítása A vállheveder hosszúságát (ábra. A/15) úgy állítsa be, hogy a szívócső sorosan a föld felett legyen. A szívócső könnyebb vezetését a földön a felszeret kerekecskét segítik. Készülék bekötése és bekapcsolása. A dugót (ábra A+K/9) tegye a hosszabbító kábelba és a hősszabitókábelt akasztja a kábel húzás tehermentesítő berendezésbe (ábra A/10) úgy, hogy a kábel be legyen biztosítva. Lásd. Szintén az ábrát J A készülék ki/bekapcsolásához nyomja le az üzemi kapcsolót (ábra A+K/7). A készülék kikapcsolásához ismét engedje el a kart. Üzemmód ki választása Szívás (ábra L) L) tegye teljesen fel a Szívás funkcióra. Ezt a beállítást használhatja kikapcsolt és bekapcsolt berendezésnél. A készülék csak akkor működik, szerelt levél catcher táska.

Fúvás (ábra M) Állító kart (ábra M) tegye teljesen le a Fúvás funkcióra. Ezt a beállítást használhatja kikapcsolt és bekapcsolt berendezésnél. A Fúvás mód előtt szóraj ki teljesen a gyűjtőkosarat. Másképpen a felszívott anyag ismét kijutna. Gyűjtőzsák kiürítése Gyűjtőerszényt (ábra A/11) időben ürítse ki. Ha nagyon tele van akkor csökken a szívó teljesítmény. Szerves hulladékot komposztálja. – A készüléket kapcsolja ki és húzza ki a dugót- Nyissa ki a cipzárt a gyűjtőerszényen (ábra A/11.a felszívott anyagot öntse ki. – Azután a cipzárt ismét teljesen zárja be és a készüléket- ismét kapcsolja a hálózatra és kapcsolja be. Fordulatszám szabályozása (ábra. L) Fordulatszám szabályozón (ábra. A/5 be lehet állítani a fordulatszámot a forgó gombbal. 1-6 fokozat megfelel 5000 -14 000 perc

Tréning Gondosan olvassa el a kezelési és karbantartási útmutatót. Alaposan ismerkedjen meg a készülék kezelési és használati útmutatójával. Tudnia kell miképpen működik a készülék és hogy lehet gyorsan kikapcsolni. Sose engedje hogy a gyerekek dolgozzanak a géppel. Sose engedje hogy a felnőttek a géppel dolgozzanak rendes oktatás nélkül. A munkahelyre ne engedjen más személyeket, különösképpen gyerekeket és háziállatokat. Legyen óvatos, előzze meg a megcsúszást vagy el elsést. Jótállás Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék megvétele napján kezdődik. A jótállás kizárólag anyag vagy gyártási hibából eredő hibákra vonatkozik. A garancia idő alatt történt reklamáció esetén mellékelni kell az eredeti vételt igazoló nyugtát az eladás dátumával. Jótállás nem vonatkozik szakszerűtlen használatra pl. készülék túlterhelése, idegen beavatkozás vagy tárgy okozta sérülésekre, használati és szerelési útmutató be nem tartására, normális kopásra. Megsemmisítés A berendezés megsemmisítése a gépen elhelyezett piktogrammokból olvasható le. Az egyes jelzések értelmét a „Jelzések“ fejezetben találja meg. A csomagolás megsemmisítése A csomagolás védi a gépet szállítás alatti megrongálódás ellen. A csomagolás anyaga az ökológiai szempontok és megsemmisítési lehetőségek szerint van kiválasztva, tehát reciklálható. A csomagoló anyag körforgalomba való visszatérése nyersanyagot spórol meg és csökkenti a hulladék mennyiségét. A csomagoló anyag egyes részei (pl. fólia, polisztirén), veszélyesek lehetnek gyerekek részére. Fulladás veszélye fenyeget! Tehát a csomagoló anyag illetékes darabjait raktározza olyan helyen, ahová nem juthatnak gyerekek, s minél előbb semmisítse meg. Szervíz Vannak műszaki kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon www.guede.com a Szerviz fejezetben gyorsan és bürokráciát kizárva segítségére leszünk. Alternatív elérhetőségünk: E- mail:[e-mail] Segítsenek, hogy segíthessünk Önöknek. Ahhoz, hogy esetleges reklamáció esetén berendezését identifikálhassuk, szükségünk van a széria számra, megrendelési számra és a gyártási évre. Ezeket az adatokat megtalálja gépe típuscímkéjén. Annak érdekében, hogy ezek az adatok állandóan a keze ügyében legyenek, kérem, írja be ezeket az alábbi táblázatba.Széria szám: Termékszám: Gyártási év: Tel.: [phone] / 700-360 Fax: [phone] E-mail: [e-mail] Karbantartás A készüléket karbantartás és tisztítás előtt mindig kapcsolja ki, míg tárcsa egészen nem áll meg. Húzza ki a dugót Olyan karbantartási feladatokat melyek nincsenek az útmutatóban leírva, csak szakképzett személyzet végezheti, mert veszélyes helyzetek keletkezhetnek melyekre a kezelő nincs felkészülve. Pótalkatrész cserét kizárólag csak szakember végezheti. Eldugulásnál tartsa be a következőket: Szívó/ kifúvó csövet csak tisztítás végett szabad leszerelni a tisztítás befejezése után a csövet feltétlenül ismét vissza kell szerelni! Tisztítás

• A készüléket nem szabad nyomástisztítóval vagy folyó vízzel tisztítani.

• A gép tisztításra sose használjon agresszív vagy maró tisztítószert.

• Használat után vegye le a gyűjtőzsákot és a zsákot fordítsa ki. A gyűjtőzsákot alaposan tisztítsa ki, másképpen penész és kellemetlen szagok keletkezhetnek.

• Erősen szennyezett zsákot szappannal és vízzel ki lehet tisztítani.

• Készüléket és szellőztető nyílásokat tartsa mindig tisztán és szabadon.

• A készüléken lévő szennyeződést nedves ruhával tisztítsa le. Szívó csövet szintén tisztítsa ki nedves ruhával vagy kefével.

Hiba keresés Táblázatban megtalálhatók a lehetséges hibák, hibák okai és a hibák elhárítása. Ha ennek ellenére nem tudja a hibát elhárítani, kérjen tanácsot szakembertől. Készüléket tisztítás és karbantartás előtt kapcsolja ki és húzza ki a dugaszát. Tünetek LEHETŐ OKOK Helyreállítás Készülék nem indul. Nincs hálózati feszültség

Gyűjtőzsák nincs felszerelve

Motor csatlakozása fellazult

Ellenőrizze a hálózatba kapcsolást és védelmet. Ellenőriztesse esetleg cserélje ki vevőszolgálatnál. Gyűjtemény táska szerelje, hogy a végálláskapcsoló működésbe. Ellenőriztesse esetleg javíttatja ki vevőszolgálatnál. Gép nem szív Gyűjtő kosár tele van Szívócső eldugult Kapcsoló „Fúvás” helyzetben van Ürítse ki a gyűjtőkosarat. Tisztítsa ki a szívócsövet Kapcsolja át „Szívás” Gép nem fúj Kapcsoló „Szívás” helyzetben van Kapcsolja át „Fújás”Original – EG-Konformitätserklärung Hiermit erklären wir, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägi

Az azonosság megitélésének a módja

Garantált akusztikus teljesítményszint

Műszaki dokumentáció összeállításra felhatalmazva
