Termék típusa	Vezeték nélküli ajtócsengő
Márka	Emos
Modell	P5712
Maximális hatótáv (kültér)	100 m
Beltéri hatótáv	A kültéri hatótáv kb. 20%-a (akadályoktól függően)
Adási frekvencia	433,92 MHz
Adási teljesítmény	10 mW e.r.p. max
Védettségi fokozat (adó)	IP44
Dallamok száma	16
Hangerőszintek	4 (100%, 75%, 50%, 25%)
Jelzési módok	Hangos, fényes, vagy mindkettő
Párosítási kapacitás	Akár 8 gomb
Gomb (adó) táplálása	1 db CR2032 elem (3 V)
Csengő (vevő) táplálása	3 db AA elem (1,5 V)
Ajánlott elem típus	1,5 V-os alkáli elemek
Gomb becsült élettartama	Kb. 1 év, használattól függően
Karbantartás	Tisztítsa puha, nedves ruhával; ne használjon oldószereket
Biztonság	Ne tegye ki ütéseknek, magas hőmérsékletnek, nedvességnek; ne dobja a háztartási hulladékba
Általános információk	EU megfelelőségi nyilatkozat elérhető a www.emos.eu oldalon

Gyakran ismételt kérdések - P5712 Emos

Hogyan párosítsam a gombot a csengővel?

Helyezze be az elemeket a csengőbe, az önbetanuló módba lép 30 másodpercre. Nyomja meg a csengő gombját: a LED villog, a dallam megszólal, a párosítás sikeres. Ismételje meg minden gombnál (max. 8).

Mit tegyek, ha a csengő nem szólal meg?

Először ellenőrizze a hatótávolságot: a csengő lehet hatótávolságon kívül (max. 100 m kültér, beltéren csökken). Cserélje ki a gomb (CR2032) vagy a csengő (3×AA) elemeit a polaritás betartásával. Győződjön meg róla, hogy nincs fém akadály a jel útjában.

Hogyan változtassam meg a csengő dallamát?

A csengő előlapján nyomja meg többször a dallamválasztó gombot, amíg a kívánt dallamot nem hallja. Az utoljára hallott dallam kerül elmentésre.

Hogyan állítsam be a csengő hangerejét?

Nyomja meg többször a hangerőszabályzó gombot, hogy válasszon a 4 szint közül: 100%, 75%, 50% vagy 25%. Az utoljára hallott hangerő érvényesül.

Hogyan változtassam meg a jelzési módot?

Nyomja meg a mód gombot a három lehetőség közötti váltáshoz: hangos + fényjelzés, csak hangos, vagy csak fényjelzés (LED villogás).

Hogyan töröljem az összes párosított gomb memóriáját?

Vegye ki a csengő elemét, majd tegye vissza a tanulási mód aktiválásához. 30 másodpercen belül nyomja meg az adó hátoldalán található S2 gombot. Egy megerősítő dallamot hall, a memória törlődik.

Mit jelent a csengő piros LED-jének villogása?

A csengő sípoló hangot ad ki, és a piros LED villog, jelezve, hogy a csengő elemei gyengék. Cserélje ki azokat gyorsan új elemekre.

Hozzáadhatok több gombot egyetlen csengőhöz?

Igen, akár 8 gombot is párosíthat ugyanahhoz a csengőhöz. Kövesse a párosítási eljárást minden új gombnál.

A csengő gombja vízálló?

Igen, a gomb (adó) IP44 védettségi fokozattal rendelkezik, amely védelmet nyújt a vízfröccsenés ellen. Az optimális élettartam érdekében lehetőleg védett helyre szerelje (pl. tető alá).

Milyen típusú elemeket használjak a gombhoz és a csengőhöz?

A gomb egy CR2032 (3 V) elemet használ. A csengő 3 db AA (1,5 V) alkáli elemet használ. Ne használjon 1,2 V-os újratölthető elemeket.

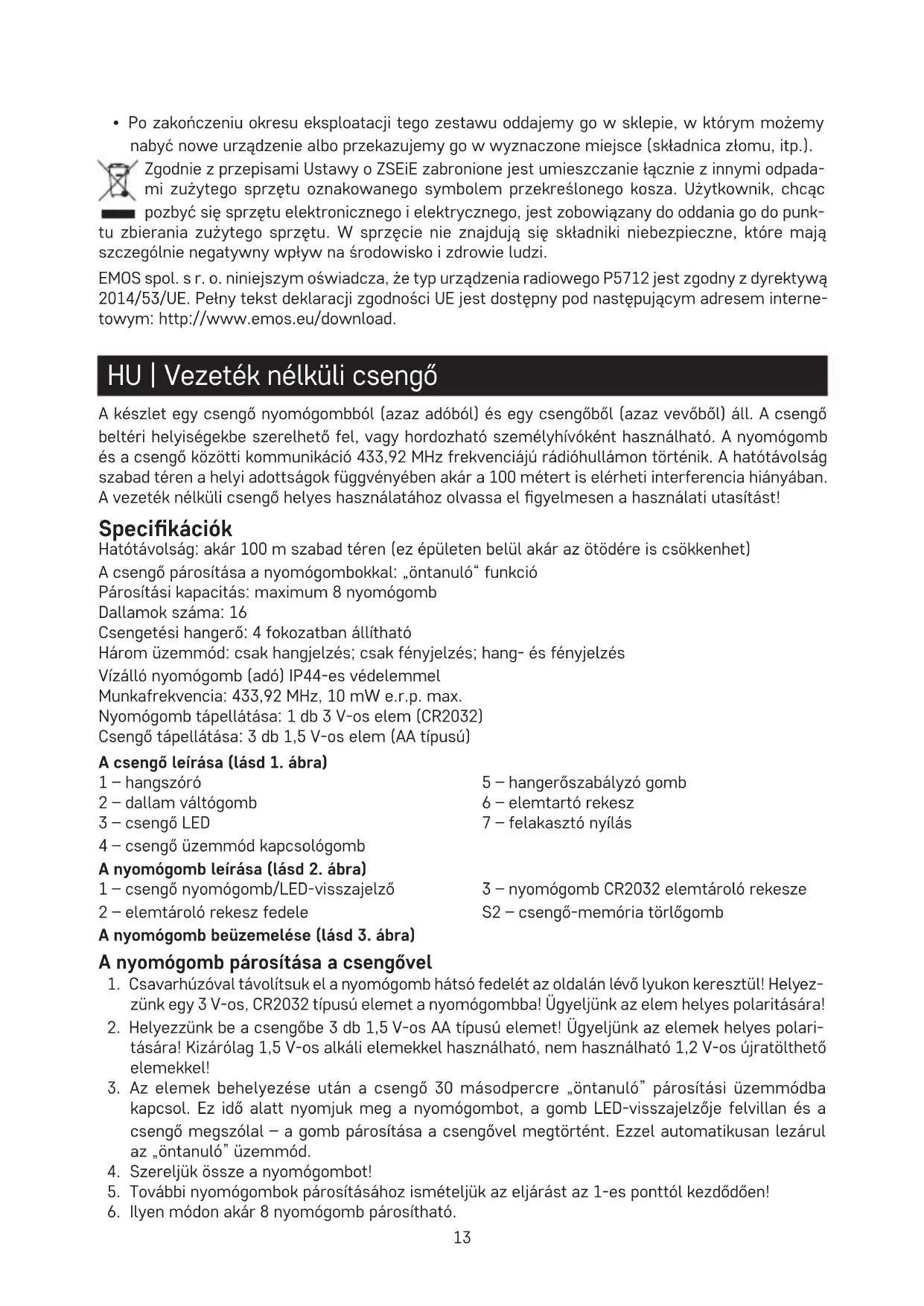

HASZNÁLATI ÚTMUTATÓ P5712 Emos

HU | Vezeték nélkūli csengő

A készlet egy csengő nyomógombból (azaz adóból) és egy csengőból (azaz vevőból) ally. A csengő belteri helyiségekbe szerelhető fel, vagy hordozható személyhívoként használató. A nyomógomb és a csengő közöttti kommunikácio 433,92 MHz frekvenciájú rádio hullamon történik. A hatotávolság szabad tíren a helyi adottságok fuggényében akár a 100 métert is elerheti interferencia hiányaban. A gezeték nélkülci csengő helyes használatához olvassa el figyelmesen a használati utasítást!

Specifikación

Hatotávolság: akár 100 m szabad teren (ez épuleten belül akár az ötödre is csökkenhet)

A csengó párosítása a nyomógombokkal: „ontanuló“ funkció

Párosítási kapacías: maximum 8 nyomógomb

Dallamok szama: 16

Csengetési hangerő: 4 fokozatban állitható

Három Üzemmod:Csak hangjelzés;csak fenyjelzés;hang-és fenyjelzés

Vízálló nyomógomb (adó) IP44-es védelémmel

Munkafrekvencia: 433,92 MHz, 10 mW e.r.p. max.

Nyomogomb tapellatasa: 1 db 3 V-os elem (CR2032)

Csengó tapellátasa: 3 db 1,5 V-os elem (AA típusú)

A csengő leirása (lásd 1. ábra)

1-hangszóró

5 - hangerőszabályzo gomb

2-dallam valtogomb

6 - elementartó rekesz

3-csengoLED

7 - felakaszto nyilás

4-csengo üzemmod kapcsologomb

A nyomógomb leirása (lásd 2. ábra)

1-cseng'nyomogomb/LED-visszajelz

3 - nyomógomb CR2032 elemtároló rekesze

2 - elemtaroló rekesz fedele

A nyomogomb beuzemelése (lásd 3. ábra)

A nyomógomb párosítása a csengővel

1. Csavarhuzóval távolítsuk el a nyomógomb hátso fedelét az oldalan lévo lyukon keresztül! Helyez-zunk egy 3 V-os, CR2032 típusé elementa nyomógombba! Üglyeljünk az element helyes polaritására!
2. Helyezzünk be a csengőbe 3 db 1,5 V-os AA típusú elemet! Ügyeljünk az elemek helyes polaritására! Kizárólag 1,5 V-os alkáli elemekkel használható, nem használható 1,2 V-os úratölthetőelemekkel!
3. Az elementek behelyezése után a csengő 30 masodpercre „öntanuló" párosítási üzemmodba kapcsol. Ez idő alatt nyomjuk meg a nyomógombot, a gomb LED-visszajelzője felvillan és a csengő megszólal - a gomb párosítása a csengővel megtörtent. Ezzel automatikusan lezárul az „öntanuló" üzemmod.
4. Szereljuk össze a nyomógombot!
5. További nyomógombok párosításához ismeteljuk az eljárast az 1-es pontól kezdódoen!

6. Ilyen módon akár 8 nyomógomb párosithato.

7. A hatotávolság szabad tíren 100 m elektromágneses interferencia hiányában. A hatotávolságot befolyásolják a helyi viszonyok, úgy mint a koztes falak száma, fém ajtókeretek és egyéb oyan körülmenyek, amelyek hatással vannak a rádiojel terjedésère (más, hasonlo rádiofrekvencian muködő berendezesek, pédául gezéték nélküli hómerők vagy kapu távirányitok stb.). Ezen tenyezők következtényen a hatotávolság jelentősen csökkenhet.

8. A csengő (vevő) beltéri helyiségekbe szerelhető fel, vagy hordozható „személyhivoként" használható.

Megjegyzés: További (a 9. vagy sorrendben azután) nyomógomb párosításával az elso nyomógombok automatikusan, csökkenő sorrendben trolódnek a memóriából.

A párosított nyomógombok törlése a memóriából

1. Távolítsuk el anyomógomb帽子ó burkolatát!
2. Alltsuk a csengot párositási üzemmodba úgy, hogy kivesszuk az elementek a csengoból, majd vissahelyezzuk öket, mig megszólal a dallam!
3. 30 masodpercen belül nyomjuk meg az S2 gombot a nyomógomb (adó) hátulján!
4. A dallam ismet megszolal - az osszes párositott nyomogomb trolódk a memóriaból.

Csengődallam kivalasztása

A csengő előlapján a csengő jelzőfényének üvege alatt található a csengődallam-váltó gomb A gomb ismetelt megnyomásával allitható be a dallam - a lejátszott dallam beállításra került.

Csengetés hangerejének beallitasa

A hangerő 4 fokozatban allithato (100% - 75% - 50% - 25%).

1. Nyomjuk meg ismetelten a gambot!
2. Az utoljára megszólaló hangerőfokozat kerül beallitásra.

Csengő üzemmod beállítása

Nyomjuk meg ismetelten a gambot!

Minden alkalommal módosítjuk a csengő üzemmodját:

1. Hang + fenyjelzés
2. Csak hangjelzés
3. Csak fenyjelzes

Lemerült elem állapotjelző

Ha a csengó csipogni kezd, és a piros LED villog, az elemek lemerültek.

Mielobbbosereljukkiacsengolemeitujakra.

A csengő nyomógomb (adó) felszerelése

1. A nyomogomb felszerelése elott ellenörizzuk, hogy a rendszer megbizhatoan muködk-e a vlasztott helyen!
2. Csavarhuzóval távolítsuk el a nyomógomb hátso fedelét az oldalso lyukon keresztül!
3. Rögzütsük a fedél hatlapját a falhoz kétoldalas ragasztószalaggal vagy két csavarral! Bár anyomógomb idójárásalló, szereljúk védett helyre, pl. falmélyedésbe!
4. Szereljuk össze a nyomógombot!
5. A csengetéshez nyomjuk meg a nyomógombot (adó!)! A nyomógombot megnyomva egy világító piros LED jelzi, hogy a gomb kibocsátotta a rádiojelet.
6. Ha a nyomógomb piros lámpája nem világít, az akkumulátor lemerült és cseré re szorul. A gombeleme egy evig mückodik. Az idó a hasznalat intenzitásától és körülmenyeitól fuggöen valtozhat.

Fontos megjegyzés: A nyomógomb (adó) konnyen felszerelheto fa vagy tígla falra. Sose szereljuk azonban a gombot kozvetlenul fémtárgyakra vagy fémet tartalmazó anyagokra, peldául fémkeretes muanyag nyilaszárókra! Elofordulhat, hogy az adó nem fog megfeleloen muködni.

Hibaelhárítás

Nem szolal meg a csengő:

Lehet, hogy a csengo a hatotavolsagon kivul talalható.

• Csökkentsük a nyomógomb és a csengő közöttti távolságot, a helyi körülmenyek befolyásolhatják a hatótvolságot!

A hatotávolságot (max. 100 m) befolyásolják a helyi viszonyok, úgy mint a koztes falak száma, fém ajtókeretek és egyé b oyan korulmények, amelyek hatással vannak a rádiojel terjedésere (más, hasonlo rádiofrekvencián muködő berendezések, pédául gezeték nélküli hómerők vagy kapu távirányitók stb.). Ezen tenyezők kovetkeztében a hatotávolság jelentősen csökkenhet.

• A nyomógombe elementlerulhetett.
  Csereljuk ki az element, ugyelve a helyes polaritasra!
• A csengő [vevő] elementi lemerülhettek.
  Csereljuk ki az elementek, ugyelve a helyes polaritasra!

A gezetek nélkūlì digitális csengő érzékeny elektronikus berendezés, ezert ajánlott az alábbi övintézkedesek betartása:

• A csengő beltéri helyiségekbe szerelheto fel, vagy „hordozható személyhivoként" hasznáhlato.
• Idönkest Ellenörizzuk a csengő működését, és idöben cseréljunk elemet! Csak az elóírt parameterekkel rendelkező jó minőségú 1,5 V-os alkáli elemenet használjunk!
• Ha hosszabb ideig nem használjuk a csengőt, vegyük ki az elementek a gombból és a csengőből égyaránt!
• Netegyuk ki a nyomogombot és a csengőt erőteljes utéseknek és külso behatásoknak!
• Ne tegyük ki a nyomógombot és a csengőt tulzott honek, közvetlen napfénynek vagy nedvességnek!
• Tisztfáshoz használjunk enyhén nedves ruhát kevés tisztfítoszerrel, ne használjunk agresszív tisztfítoszereket vagy oldószereket!
• A használt elementeket hulladékgyújtöhelyen vagy abban a boltban adjuk le, ahol megvásároltuk öket!
• A rendszert, élettartama lejártat kovetöen, adjuk le abban a boltban, ahol ujat vásárolunk, vagy arra kijelölthelyen (hulladékgyüjtó udvarban stb.)!

Az elektramos keszülékeket ne dobja a vegyes háztartási hulladék koze, használaja a szelektiv hulladékgyüjtő helyetak. A gyüjtöhelyekre vonatkozó aktuális információkert forduljon a helyihivatalokhoz. Ha az elektramos keszülékek a hulladéktárolókba kerülnek, veszélyes anyagok

szivaroghatnak a talajvizbe, melyek igy bejuthatnak a taplaleklancba es veszelyeztethetik az Onegeszsegét es kenyelmét.

EMOS spel. s r. o. igazolja, hogy a P5712 típusú rádióberendezs megfelela 2014/53/EU irányelvnek. Az EU-megfeleloségi nyilatkozat teljes szövege elérhető a következő internetes címen: http://www.emos.eu/download.
