Druh výrobku	Bezdrátový zvonek
Značka	Emos
Model	P5712
Maximální dosah (venku)	100 m
Vnitřní dosah	Přibližně 20 % venkovního dosahu (podle překážek)
Frekvence vysílání	433,92 MHz
Vysílací výkon	10 mW e.r.p. max
Stupeň krytí (vysílač)	IP44
Počet melodií	16
Úrovně hlasitosti	4 (100 %, 75 %, 50 %, 25 %)
Režimy signalizace	Zvukový, světelný nebo obojí
Kapacita párování	Až 8 tlačítek
Napájení tlačítka (vysílač)	1 baterie CR2032 (3 V)
Napájení zvonku (přijímač)	3 baterie AA (1,5 V)
Doporučený typ baterií	Alkalické baterie 1,5 V
Odhadovaná výdrž tlačítka	Přibližně 1 rok podle použití
Údržba	Čistěte měkkým vlhkým hadříkem; nepoužívejte rozpouštědla
Bezpečnost	Nevystavujte nárazům, vysokým teplotám, vlhkosti; nevyhazujte do směsného odpadu
Obecné informace	Prohlášení o shodě EU je k dispozici na www.emos.eu

Často kladené otázky - P5712 Emos

Jak spárovat tlačítko se zvonkem?

Vložte baterie do zvonku, ten přejde na 30 sekund do režimu self-learning. Stiskněte tlačítko zvonku: LED bliká a ozve se melodie, párování je úspěšné. Opakujte pro každé tlačítko (max. 8).

Co dělat, když zvonek nezvoní?

Nejprve zkontrolujte dosah: zvonek může být mimo dosah (max. 100 m venku, uvnitř menší). Vyměňte baterie tlačítka (CR2032) nebo zvonku (3×AA) při dodržení polarity. Ujistěte se, že signál neruší žádná kovová překážka.

Jak změnit melodii zvonění?

Na přední straně zvonku opakovaně stiskněte tlačítko výběru melodií, dokud neuslyšíte požadovanou. Poslední slyšená melodie je uložena.

Jak nastavit hlasitost zvonění?

Opakovaně stiskněte tlačítko nastavení hlasitosti pro výběr ze 4 úrovní: 100 %, 75 %, 50 % nebo 25 %. Poslední slyšená hlasitost je použita.

Jak změnit režim signalizace?

Stiskněte tlačítko režimu pro přepínání mezi třemi možnostmi: zvukový + světelný signál, pouze zvukový nebo pouze světelný (blikání LED).

Jak vymazat paměť všech spárovaných tlačítek?

Vyjměte baterii ze zvonku a poté ji vraťte zpět, čímž aktivujete režim učení. Do 30 sekund stiskněte tlačítko S2 na zadní straně vysílače. Ozve se potvrzující melodie, paměť je vymazána.

Co znamená blikání červené LED na zvonku?

Zvonek vydává pípání a červená LED bliká, což signalizuje slabé baterie zvonku. Rychle je vyměňte za nové.

Mohu k jednomu zvonku přidat více tlačítek?

Ano, k jednomu zvonku můžete spárovat až 8 tlačítek. Postupujte podle postupu párování pro každé nové tlačítko.

Je tlačítko zvonku vodotěsné?

Ano, tlačítko (vysílač) má stupeň krytí IP44, který jej chrání proti stříkající vodě. Pro optimální životnost jej instalujte pokud možno do úkrytu (např. pod přístřešek).

Jaké typy baterií použít pro tlačítko a zvonek?

Tlačítko používá baterii CR2032 (3 V). Zvonek používá 3 alkalické baterie AA (1,5 V). Nepoužívejte nabíjecí baterie 1,2 V.

NÁVOD K OBSLUZE P5712 Emos

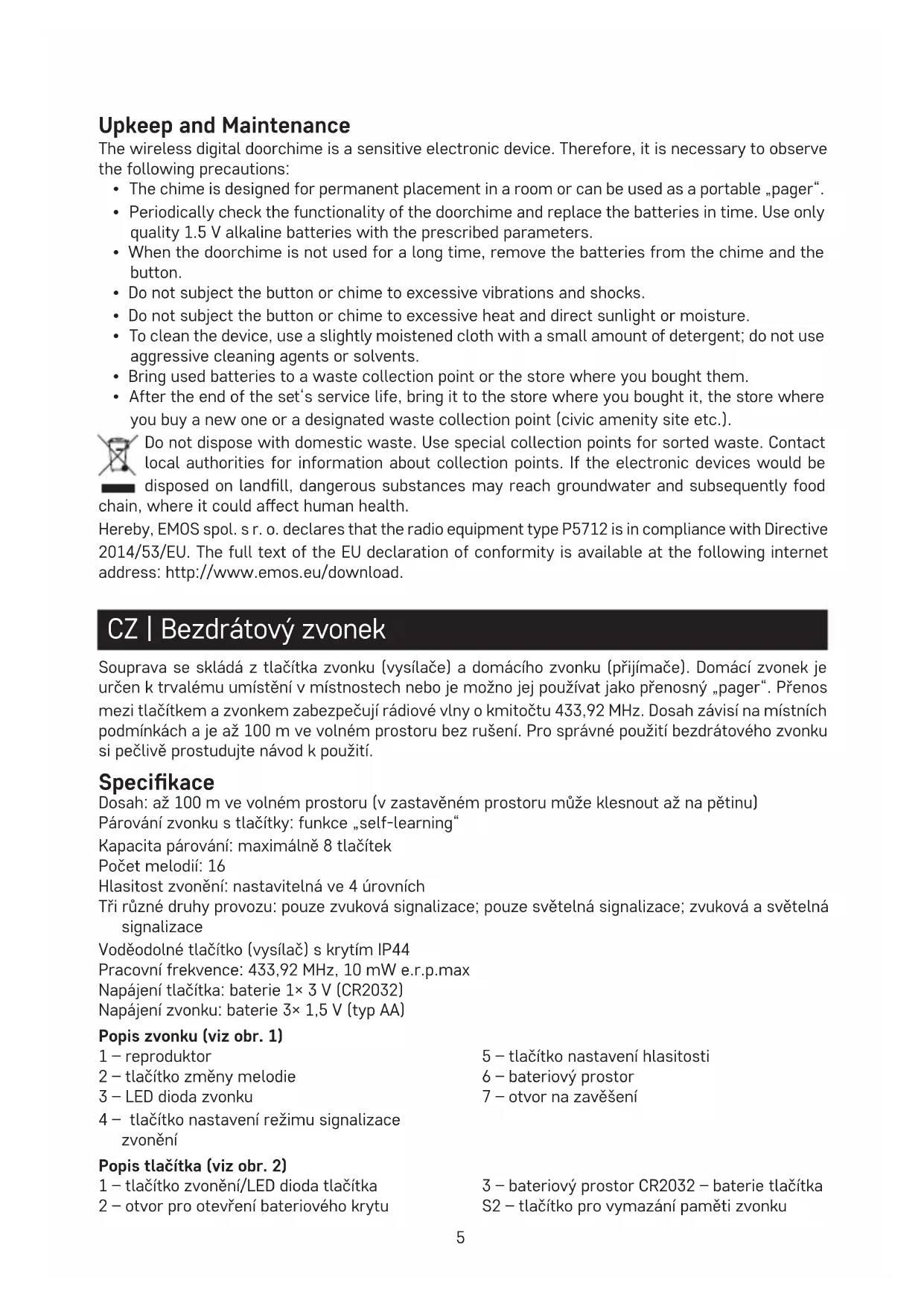

CZ | Bezdrátový zvonek

Souprava se skláda z tlacitka zvonku (vysilace) a domácho zvonku (prijimače). Domácí zvonek je urcen k trvalému umistěné v mistnostech nebo je mustno jej používat jako prenosné „pager". Přenos mezi tlacitkem a zvonkem zabezpecují rádiové vlny o kmitoctu 433,92 MHz. Dosah závisí na mistnich podminkák a je až 100 m ve volné prostoru bez rušeni. Pro správné použiti bezdrátového zvonku si pečlivě prostudujte námod k použiti.

Specifikace

Dosah: až 100 m ve volném prostoru (v zastavěném prostoru muže klesnout až na petinu)

Párování zvonku s tlačitky: funkce „self-learning“

Kapacita párováni: maximálne 8 tlačítek

Pocet melodi: 16

Hlasitost zvoněni: nastavitelnéve 4 urovnich

Tři ruzné druhy provozu: pouze zvuková signalizace; pouze světelné signalizace; zvuková a světelné signalizace

Vodeodolné tlacítko (vysílac) s krytím IP44

Pracovni frevence: 433,92 MHz, 10 mW e.r.p.max

Napajení tlacítka: baterie 1×3 V (CR2032)

Napájení zvonku: baterie 3 × 1,5 ~V (typ AA)

Popis zvonku (viz obr. 1)

1 - reproduktor

5 - tlačitko nastavení hlasitosti

2-tlačitko změny melodie

6 - bateriovy prostor

3-LED dioda zvonku

7-otvor na zavešení

4 - tlacitko nastavení režimu signalizace zvoněni

S2 - tlačitko pro vymazání paměti zvonku

Instalace tlačitka (viz obr. 3)

Párování tlacítka se zvonkem

1. Sejměte zadní Čast krytu tlacítka otvorem na bočné straně pomoci šroubováku. Vložte do tlacítka baterii 3 V, typ CR2032. Dbejte na správnou polaritu vkládané baterie!
2. Vložte do zvonku baterie 3 × 1,5 V AA. Dbeje na správnou polaritu vkládanych baterí. Používejte pouze 1,5V alkalické baterie, nepoužívejte 1,2V nabíjecí baterie.
3. Zvonek po vlozeni baterii prejudice do rezimu párovani „self-learning“, ktery trva 30 sekund. Během títo doby stisknéte tlacitko zvoněni, na tlacitku blikne signalizačni LED a zvonek zazvoni – tlacitko je spárované se zvonkem. Automaticicky tím dojde k ukončeni režimu „self-learning".
4. Tlacitko opet sestavte.
5. Pro spárování dalšich tlaciték opakujte postup od bodu 1.
6. Takto muzete postupne spirovat maximne 8 tlačitek.
7. Dosah vysilani je 100m ve volném prostoru a bez elektromagnetického ruşeni. Tento dosah je ovlivné místnimi podminkami, například počtem zdi, prěs které musi projit, kovovými zárubnémi dverí a jinými privky, které mají vliv na prenos rádoveho signálu (pritomnost jinych rádovych prostředku pracujicích na podobné mkitočtu, jak je sou bezdrátov teploměry, ovladace vrat apod.). Dosah vysilání může vlivem těchto faktoru rapidnéPoklesnout.
8. Domácí zvonek (prijímač) je určen k trvalému umistěné v místnostech nebo je možno jej používat jako prenosné „pager".

Poznamka: Pokud spárujete dalí tlacítko (9. v pořadi a dalí), bude pamět' prvnich tlacítek automaticky sestupné vymazána.

Vymazání paměti spárovanych tlacítek

1. Sejměte zadní Čast krytu tlacítka.
2. Nastavte zvonek do rezimu párováni - vyjměte baterie ze zvonku a znovu je vložte, zazní melodie.
3. Do 30 sekund stiskněte tlacítko S2 v zadní Části tlacítka (vysiláče).
4. Znovu zazni melodie - pamět' všech spárovaních tlaciték se vymaže.

Volba vyzvánéci melodie

Na predni strane zvonku pod sklem optické signalizez zvoneni je umisteno tlacitko pro volbu vyzvanci melodie. Opakovanymi stisky tohoto tlacitka vyberte melodii - melodie, ktera odeznela, je nastavena.

Nastavení hlasitosti vyzvánění

Je możno nastavit 4 urovné hlasitosti (100 % - 75 % - 50 % - 25%).

1. Opakovane stiskněte tlačitko
2. Bude nastavena uroven hlasitosti, ktera zazni naposled.

Nastavení režimu vyzvanění

Öpakovaně stiskněte tlačítko

Kazdym stiskem bude nastaven jiny rezim zvoneni:

1. Akustická + optická signalizace
2. Pouze akustická signalizace
3. Pouze optická signalizace

Indikace slabych bateri ve zvonku

Jestlize zvonek zaene pipat a rozbiká se Červé LED dioda, jsou baterie vybité.

Vyměnte co nejdříve baterie ve zvonku za nové.

Instalace tlacitka zvonku (vysilace)

1. Pred montáží tlacítka vyzkoušejte, zda souprava bude na Vámí vybraném misté spolehlivě fungovat.
2. Sejměte zadní Část krytu otvorem na bočné straně tlacítka pomoci šroubováku.
3. Zadnićst krytu pripevněte na zed' oboustrannou lepić paskou nebo dvěma šroukBy. Přestože je tlacitko odolné vúči povětrnostím vlivům, umistěte ho tak, aby bylo chráněno, napr. do vyklenku.

4. Tlačitko opět sestavte.

5. Stiskem tlacitka zvonku (vysilace) zazvohte. Stisk je doprovazen svitem Červené LED diody, která signalizuje, Že tlacitko vyslalo rádiovy signál.

6. Vestlizse se cervená kontrolka na tlacitku nerozsvécuje, je baterie slabá a je nutné ji vyměnit. Baterie v tlacitku vydrží jeder rok provozu. Doba se můze menit podle intensity a podminek používání. Šduležité upozorněni: Tlacitko zvonku (vysilac) lze bezproblémově umistit na dřevo nebo cihlove stěny. Nikdy však tlacitko neumistújte prímo na kovové predměty nebo materiały, které kov obsahuji, napr. na umělohmotné konstrukce oken a dverí, které obsahuji kovový rám. Vysilac by nemusel správně fungovat.

Rešeni problémû

Zvonek nezvoní:

• Upravte vzdálenost mezi tlacítkem zvonku a domovním zvonkem, dosah může byt ovlivné mistrími podmínkami.

Dosah vysilani (max. 100 m) je ovlivnenmistnimi podminkami, naprklad poctem zd, prs které musi signal projit, kovovymi zarubnemi dveri a jinymi privky, které maji livn na prenos radioveho signalu (pritomnost jinych radiosych prostredku pracujicich na podobnem kmitoctu, napr. bezdratove teplomery, ovladae vrat apod.). Dosah vysilani muze vlivem tchto faktoru rapidnePoklesnout.

V tlačitku zvonku (vysilace) můze být vybitá baterie.

Vymene baterii, pritom dbeje na spravnou polaritu vkladane baterie.
V domovním zvonku (prijímači) mohou byt vybité baterie.
-Vymene baterie, pritom dbeje na spravnou polaritu vkladanych bateri.

Péce a udrzba

Bezdrátový digitánlí domovní zvonek je citlivé elektronické zařizení, proto je nutné dodržovat ná-sledujíci opatřeni:

• Domácí zvonek je určen k trvalému umistěné v místnostech nebo je možno jej používat jaků prenosné „pager".
• Obcas zkontrolujte Činnost zvonku a včas vyměnte baterie. Používejte pouze kvalitní 1,5V alkalické baterie o predepsanych parametrech.
• Nepoužíváte-li zvonek delsí dobu, vyjměte baterie z tlacítka i ze zvonku.
• Nevystavujte tlacitko a zvonek nadmernym otrsum a uderum.
• Nevystavujte tlacitko a zvonek nadmerné teplotě a prímemu slunečním u svitu nebo vlhkosti.
• Pro Čišěné použijte jemné navlhčeny hadřík s trochou saponátu, nepoužívejte agresivné Čistécić prostředky nebo Rozpoustědla.
• Použité baterie odevzdejte na misté urcenému pro sber tohoto odpadu nebo v prodejně, kde jste je zakoupili.
• Po skončeniživotnosti soupravy ji odevzdejte v prodejné, kde pořidfte novou, nebo na misté k tomu určeném (sberný dvur apod.).

Nevyhazujte elektrické spotřebiče jako netrédény komunálni odpad, použijte sběrná mista tridného odpadu. Pro aktuálni informace o sběrnych mistech kontaktujte mistrí urady. Pokud jsou elektrické spotřebiče uložené na skládkách odpadku, nebezpečné látky mohou prosakovat

Tínto EMOS spol. s r. o. prohlášuje, ze typ rádioveho zařizení P5712 je v souladu se směrnici 2014/53/EU. Üplné zněné EU prohlášeni o shodě je k dispozici na těchto internetovych strankách http://www.emos.eu/download.

Zařízení lze provozovat na základě věseobecného oprávnění. V0-R/10/07.2021-8 v platném znéní.
