ПОСІБНИК КОРИСТУВАЧА P5712 Emos

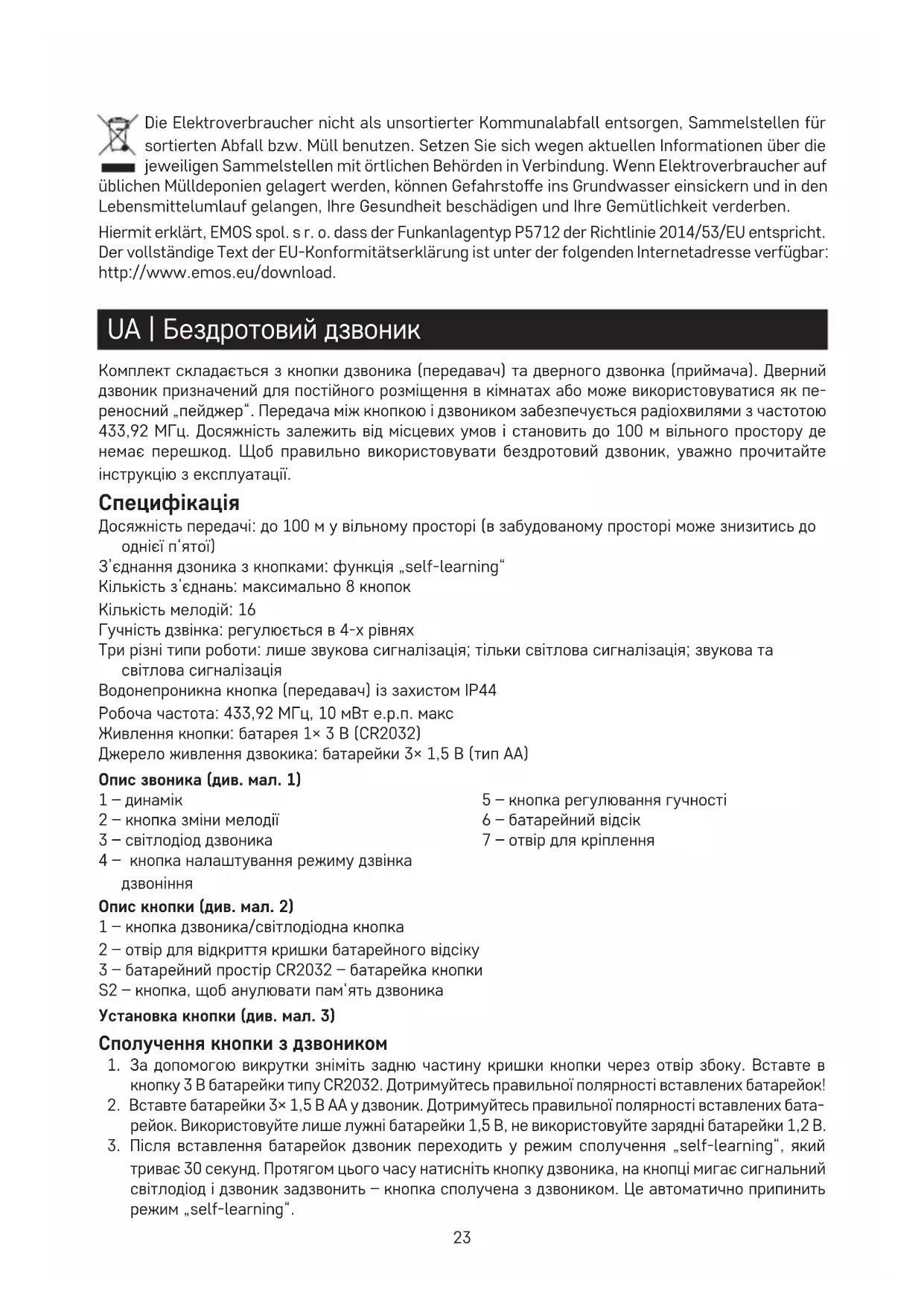

• Geben Sie das Set am Ende der Lebensdauer in einem Geschäft, in dem Sie ein neues Set kaufen, oder an einem dafür vorgesehenen Ort (Sammelplatz usw.) ab.23 Die Elektroverbraucher nicht als unsortierter Kommunalabfall entsorgen, Sammelstellen für sortierten Abfall bzw. Müll benutzen. Setzen Sie sich wegen aktuellen Informationen über die jeweiligen Sammelstellen mit örtlichen Behörden in Verbindung. Wenn Elektroverbraucher auf üblichen Mülldeponien gelagert werden, können Gefahrstoe ins Grundwasser einsickern und in den Lebensmittelumlauf gelangen, Ihre Gesundheit beschädigen und Ihre Gemütlichkeit verderben. Hiermit erklärt, EMOS spol. s r. o. dass der Funkanlagentyp P5712 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.emos.eu/download. UA | Бездротовий дзвоник Комплект складається з кнопки дзвоника (передавач) та дверного дзвонка (приймача). Дверний дзвоник призначений для постійного розміщення в кімнатах або може використовуватися як пе- реносний „пейджер“. Передача між кнопкою і дзвоником забезпечується радіохвилями з частотою 433,92 МГц. Досяжність залежить від місцевих умов і становить до 100 м вільного простору де немає перешкод. Щоб правильно використовувати бездротовий дзвоник, уважно прочитайте інструкцію з експлуатації. Специфікація Досяжність передачі: до 100 м у вільному просторі (в забудованому просторі може знизитись до однієї п‘ятої) З’єднання дзоника з кнопками: функція „self-learning“ Кількість з’єднань: максимально 8 кнопок Кількість мелодій: 16 Гучність дзвінка: регулюється в 4-х рівнях Три різні типи роботи: лише звукова сигналізація; тільки світлова сигналізація; звукова та світлова сигналізація Водонепроникна кнопка (передавач) із захистом IP44 Робоча частота: 433,92 МГц, 10 мВт е.р.п. макс Живлення кнопки: батарея 1× 3 В (CR2032) Джерело живлення дзвокика: батарейки 3× 1,5 В (тип AA) Опис звоника (див. мал. 1) 1 – динамік 2 – кнопка зміни мелодії 3 – світлодіод дзвоника 4 – кнопка налаштування режиму дзвінка

5 – кнопка регулювання гучності 6 – батарейний відсік 7 – отвір для кріплення Опис кнопки (див. мал. 2) 1 – кнопка дзвоника/світлодіодна кнопка 2 – отвір для відкриття кришки батарейного відсіку 3 – батарейний простір CR2032 – батарейка кнопки S2 – кнопка, щоб анулювати пам‘ять дзвоника Установка кнопки (див. мал. 3) Сполучення кнопки з дзвоником

1. За допомогою викрутки зніміть задню частину кришки кнопки через отвір збоку. Вставте в

кнопку 3 В батарейки типу CR2032. Дотримуйтесь правильної полярності вставлених батарейок!

2. Вставте батарейки 3× 1,5 В АА у дзвоник. Дотримуйтесь правильної полярності вставлених бата-

рейок. Використовуйте лише лужні батарейки 1,5 В, не використовуйте зарядні батарейки 1,2 В.

3. Після вставлення батарейок дзвоник переходить у режим сполучення „self-learning“, який

триває 30 секунд. Протягом цього часу натисніть кнопку дзвоника, на кнопці мигає сигнальний світлодіод і дзвоник задзвонить – кнопка сполучена з дзвоником. Це автоматично припинить режим „self-learning“.24

4. Кнопку знову складіть.

5. Щоб сполучити з іншими кнопками, повторіть цей процес від пункту 1.

6. Таким чином, ви можете поступово сполучити максимально 8 кнопок.

7. Досяжність передачі становить 100 м у вільному просторі і без електромагнітних перешкод.

На цей діапазон впливають місцеві умови, такі як кількість стін, через які вона повинна пройти, металеві дверні коробки та інші елементи, що впливають на передачу радіосигналу (наявність інших радіоприладів, що працюють на подібній частоті, таких як наприклад бездротові термо- метри, елементи управління воротами тощо). Досяжність передачі може швидко зменшуватися із-за цих факторів.

8. Дверний дзвоник (приймач) призначений для постійного розміщення в кімнатах або може

використовуватися як переносний „пейджер“. Примітка: Якщо ви з‘єднаєте ще одну кнопку (9-у за порядком і наступну), пам‘ять перших кнопок буде поступово автоматично анульована. Анулювання пам’ять сполучених кнопок

1. Зніміть задню частину кришки кнопки.

2. Встановіть дзвінок у режим сполучення – вийміть батарейки з дзвонника та вставте їх знову,

3. До 30 секунд натисніть кнопку S2 на задній частині кнопки (передавача).

4. Мелодія звучить знову – пам’ять усіх сполучених кнопок анулюється.

Вибір мелодії дзвоника На передній частині дзвоника під склом сигналу оптичного кільця є кнопка для вибору ме- лодії дзвоника. Повторним натиском цієї кнопки, виберіть мелодію – мелодія, яка прозвучала, є налаштована. Відрегулювання гучності дзвінка Можна налаштувати 4 рівні гучності (100 % – 75 % - 50 % – 25 %).

1. Повторно стисніть кнопку .

2. Цим налаштується рівень гучності, котрий звучав востаннє.

Налаштування режиму дзвінка Натисніть кнопку кілька разів . Кожне натискання встановлює інший режим дзвінка:

1. Акустичний + оптичний сигнал

2. Тільки акустичний сигнал

3. Тільки оптичний сигнал

Індикація низького заряду батарей у дзвінку Якщо дзвінок подає звуковий сигнал і блимає червоний світлодіод, батареї розряджені. Якнайшвидше замініть батарейки у дверному дзвінку на нові. Установка кнопки дзвоника (передавача)

1. Перш ніж встановлювати кнопку, перевірте, чи надійно буде працювати комплект у вибраному

2. Через отвір на бічній стороні кнопки за допомогою викрутки зніміть задню частину кришки.

3. Задню частину кришки прикріпіть до стіни двосторонньою клейкою стрічкою або двома

гвинтами. Хоча кнопка стійка відносно повітряним впливам, розмістіть її так, щоб вона була захищена, наприклад, у ніші.

4. Кнопку знову складіть.

5. Натисніть кнопку дзвоника (передавач), і подзвоніть. Стиснення супроводжується червоним

світлодіодом, який вказує на те, що кнопка надіслала радіосигнал.

6. Якщо червоне світло на кнопці не світиться, батарейка розрядженаі необхідно її заміни. Ба-

тарейка у кнопці може працювати один рік. Час може змінюватися залежно від інтенсивності та умов використання. Важливе зауваження: Кнопку дверного дзвінка (передавач) можна легко розмістити на дерев’яних або цегляних стінах. Однак ніколи кнопку не кріпіть на металеві предмети або матеріали, що містять25 метал, такі як пластикові віконні та дверні конструкції, що містять металевий каркас. Передавач може працювати неправильно. Вирішування проблемів Дзвоник не дзвонить:

• Дзвоник може бути поза діапазону – Відрегулюйте відстань між кнопкою дверного дзвоника та кнопкою дзвоника, на досяжність можуть впливати місцеві умови. На досяжність передачі (макс. 100 м) впливають місцеві умови, такі як кількість стін, через які повинен проходити сигнал, металеві дверні коробки та інші елементи, що впливають на передачу радіосигналу (наявність інших радіоприладів, що працюють на подібній частоті, таких як наприклад бездротові термометри, елементи управління воротами тощо). Досяжність передачі може швидко зменшуватися із-за цих факторів.

• У кнопці дзвоника (передавача) може бути розряджена батарейка. – Замініть батарейку, при цьому дбайте на правильну полярність вставлених батарейок.

• У дверному дзвонику (приймач) можуть бути розряджені батарейки. – Замініть батарейку, при цьому дбайте на правильну полярність вставлених батарейок. Догляд та обслуговування Бездротовий цифровий домашній дзвоник, являється чутким електронним пристроєм, тому необ- хідно дотримуватись слідуючих правил:

• Дверний дзвоник призначений для постійного розміщення в кімнатах або може використову- ватися як переносний „пейджер“.

• Часом перевіряйте роботу дверного дзвоника та вчасно замінюйте батарейки. Використовуйте лише якісні лужні батарейки 1,5 В із заданими параметрами.

• Якщо ви довго не користуєтесь дверним дзвоником, вийміть батарейки як з кнопки, так і з дверного дзвоника.

• Не піддавайте кнопку та дзвінок сильним ударам та трясінню.

• Не піддавайте кнопку та дзвоник діям надмірного тепла або прямим сонячним променям або

• Для чищення використовуйте злегка вологу тканину з невеликою кількістю миючого засобу, не використовуйте агресивні чистячі засоби та розчинники.

• Утилізуйте використані батарейки у пункті збору або в магазині, де ви їх придбали.
