HASZNÁLATI ÚTMUTATÓ NT 611 Eco K Kärcher

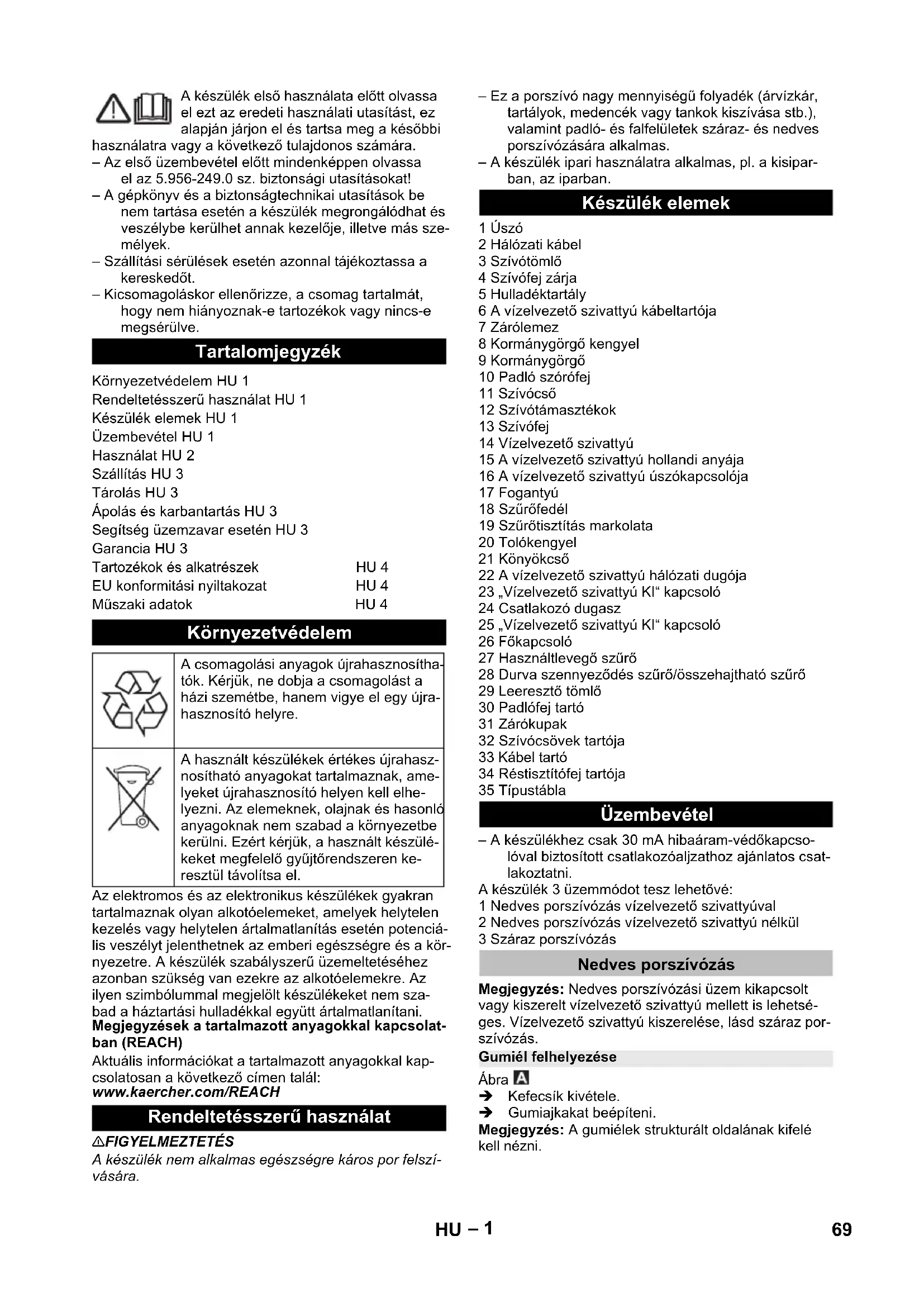

№ детали Длина шнура EU 6.649-413.0 10 м CH 6.649-254.0 10 м 68 RU– 1 A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára. – Az első üzembevétel előtt mindenképpen olvassa el az 5.956-249.0 sz. biztonsági utasításokat! – A gépkönyv és a biztonságtechnikai utasítások be nem tartása esetén a készülék megrongálódhat és veszélybe kerülhet annak kezelője, illetve más sze- mélyek. – Szállítási sérülések esetén azonnal tájékoztassa a kereskedőt. – Kicsomagoláskor ellenőrizze, a csomag tartalmát, hogy nem hiányoznak-e tartozékok vagy nincs-e megsérülve. Az elektromos és az elektronikus készülékek gyakran tartalmaznak olyan alkotóelemeket, amelyek helytelen kezelés vagy helytelen ártalmatlanítás esetén potenciá- lis veszélyt jelenthetnek az emberi egészségre és a kör- nyezetre. A készülék szabályszerű üzemeltetéséhez azonban szükség van ezekre az alkotóelemekre. Az ilyen szimbólummal megjelölt készülékeket nem sza- bad a háztartási hulladékkal együtt ártalmatlanítani. Megjegyzések a tartalmazott anyagokkal kapcsolat- ban (REACH) Aktuális információkat a tartalmazott anyagokkal kap- csolatosan a következő címen talál: www.kaercher.com/REACH 몇 FIGYELMEZTETÉS A készülék nem alkalmas egészségre káros por felszí- vására. – Ez a porszívó nagy mennyiségű folyadék (árvízkár, tartályok, medencék vagy tankok kiszívása stb.), valamint padló- és falfelületek száraz- és nedves porszívózására alkalmas. – A készülék ipari használatra alkalmas, pl. a kisipar- ban, az iparban. 1 Úszó 2 Hálózati kábel 3 Szívótömlő 4 Szívófej zárja 5 Hulladéktartály 6 A vízelvezető szivattyú kábeltartója 7 Zárólemez 8 Kormánygörgő kengyel 9 Kormánygörgő 10 Padló szórófej 11 Szívócső 12 Szívótámasztékok 13 Szívófej 14 Vízelvezető szivattyú 15 A vízelvezető szivattyú hollandi anyája 16 A vízelvezető szivattyú úszókapcsolója 17 Fogantyú 18 Szűrőfedél 19 Szűrőtisztítás markolata 20 Tolókengyel 21 Könyökcső 22 A vízelvezető szivattyú hálózati dugója 23 „Vízelvezető szivattyú KI“ kapcsoló 24 Csatlakozó dugasz 25 „Vízelvezető szivattyú KI“ kapcsoló 26 Főkapcsoló 27 Használtlevegő szűrő 28 Durva szennyeződés szűrő/összehajtható szűrő 29 Leeresztő tömlő 30 Padlófej tartó 31 Zárókupak 32 Szívócsövek tartója 33 Kábel tartó 34 Réstisztítófej tartója 35 Típustábla – A készülékhez csak 30 mA hibaáram-védőkapcso- lóval biztosított csatlakozóaljzathoz ajánlatos csat- lakoztatni. A készülék 3 üzemmódot tesz lehetővé: 1 Nedves porszívózás vízelvezető szivattyúval 2 Nedves porszívózás vízelvezető szivattyú nélkül 3 Száraz porszívózás Megjegyzés: Nedves porszívózási üzem kikapcsolt vagy kiszerelt vízelvezető szivattyú mellett is lehetsé- ges. Vízelvezető szivattyú kiszerelése, lásd száraz por- szívózás. Ábra Kefecsík kivétele. Gumiajkakat beépíteni. Megjegyzés: A gumiélek strukturált oldalának kifelé kell nézni. Tartalomjegyzék Környezetvédelem HU 1 Rendeltetésszerű használat HU 1 Készülék elemek HU 1 Üzembevétel HU 1 Használat HU 2 Szállítás HU 3 Tárolás HU 3 Ápolás és karbantartás HU 3 Segítség üzemzavar esetén HU 3 Garancia HU 3 Tartozékok és alkatrészek HU 4 EU konformitási nyiltakozat HU 4 Műszaki adatok HU 4 Környezetvédelem A csomagolási anyagok újrahasznosítha- tók. Kérjük, ne dobja a csomagolást a házi szemétbe, hanem vigye el egy újra- hasznosító helyre. A használt készülékek értékes újrahasz- nosítható anyagokat tartalmaznak, ame- lyeket újrahasznosító helyen kell elhe- lyezni. Az elemeknek, olajnak és hasonló anyagoknak nem szabad a környezetbe kerülni. Ezért kérjük, a használt készülé- keket megfelelő gyűjtőrendszeren ke- resztül távolítsa el. Rendeltetésszerű használat Készülék elemek Üzembevétel Nedves porszívózás Gumiél felhelyezése 69HU– 2 Ábra Oldja ki és vegye le szívófejet. A papír szűrőtasakot/textil porzsákot hátrafele ki- húzni. Helyezze vissza és biztosítsa a szívófejet. – Ha nedves piszkot fognak felszívni, akkor mindig ki kell venni a papír vagy textil porzsákot. Ábra Oldja ki és vegye le szívófejet. Távolítsa el a membránszűrőt. Helyezze vissza és biztosítsa a szívófejet. – Nedves piszok felszívásakor mindig le kell venni a membránszűrőt. Nyissa ki a szűrőfedelet. Lapos harmonikaszűrőt kivenni. Szerelje be a durva szennyeződés szivattyút. Zárja be a szűrőfedelet, amelynek hallhatóan he- lyére kell kattannia. Ábra Távolítsa el a zárókupakot. A vízelvezető tömlőt csatlakoztatni (névleges szé- lesség 3/4“ vagy nagyobb). 몇 VIGYÁZAT Vegye figyelembe a szennyvíz kezelésével kapcsolatos helyi előírásokat. Ábra Eressze le a szennyvizet a leeresztő csövön ke- resztül. FIGYELEM Porszívózáskor sohasem szabad eltávolítani a durva szennyeződés szűrőt. – Nedves porszívózás vízelvezető szivattyú nélkül: Ajánlott speciális (nedves) szűrőt alkalmazni (lásd Szűrőrendszerek). – Amikor eléri a max. folyadékszintet, a készülék au- tomatikusan lekapcsol. – A nedves porszívózás befejezése után: Az úszót, a tartályt és szükség esetén a vízelvezető szivattyút nedves ronggyal tisztítsa meg és szárítsa. FIGYELEM Száraz porszívózás előtt: A vízelvezető szivattyút sze- relje ki és helyezze be az összehajtható szűrőt. Megjegyzés: Száraz porszívózás esetén általánosság- ban az összehajtható szűrőt kell használni. FIGYELEM Porszívózáskor sohasem szabad eltávolítani az össze- hajtható szűrőt. – Ha finom port fognak felszívni, kiegészítőleg hasz- nálhatnak papírszűrőt, textil szűrőt vagy membrán- szűrőt is. A vízelvezető szivattyú hálózati dugóját kihúzni Oldja ki és vegye le szívófejet. Ábra A vízelvezető szivattyú hollandi anyáját lecsavarni. A vízelvezető szivattyú kábeltartóját kivenni és a zárólemezzel helyettesíteni.

Egyszerre vegye ki a mentesítő szivattyút és mű- anyagbetétet a tartályból, mivel a mentesítő szivat- tyú úszókapcsolója a műanyag betétre van rögzít- ve, és egyébként sérülhetne. Ábra Helyezze fel a zárókupakot a vízelvezető tömlő he- lyére. Helyezze vissza és biztosítsa a szívófejet. Megjegyzés: Az összehajtható szűrő nem része a szál- lítási tételnek. Nyissa ki a szűrőfedelet. Vegye ki a durva szennyeződés szűrőt Helyezze be az összehajtható szűrőt. Zárja be a szűrőfedelet, amelynek hallhatóan he- lyére kell kattannia. Ábra Vegye ki a gumiéleket. Helyezze be a kefecsíkot. Megjegyzés: A papír szűrőtasak ill. a textil szűrőtasak nem része a szállítási tételnek. Ábra Oldja ki és vegye le szívófejet. Helyezze fel a papír vagy textil porzsákot. Helyezze vissza és biztosítsa a szívófejet. Megjegyzés: A membránszűrő nem része a szállítási tételnek. Megjegyzés: Papír szűrőtasak ill. textil szűrőtasak nél- küli üzem esetén membránszűrőt kell használni a szívó- fej védelmére. Ábra Oldja ki és vegye le szívófejet. A membránszűrőt húzza rá a tartály peremére. Helyezze vissza és biztosítsa a szívófejet. Ábra A szívótömlő bilincsrendszerrel van felszerelve. Vala- mennyi C-40/C DN-40 tartozék csatlakoztatható. VESZÉLY Sérülés- és rongálódásveszély! A dugalj csak a vízelve- zető szivattyú közvetlenül a porszívóhoz való csatlakoz- tatására szolgál. A dugalj bármilyen más használata nem megengedett. A készülék hálózati csatlakozóját bedugni. A készüléket a főkapcsolón keresztül bekapcsolni. Nagymennyiségű folyadékok folyamatos eltávolítá- sa: Kapcsolja be a vízelvezető szivattyút. Folyadékok folyamatos eltávolítása ill. tisztítás el- végzése. Papír szűrőtasak/textil porzsák eltávolítása A membránszűrő eltávolítása Durva szennyeződés szivattyú beszerelése Vízelvezető tömlő csatlakoztatása Szennyvíz leeresztése Általános Száraz porszívózás Általános Vízelvezető szivattyú kiszerelése Az összehajtható szűrő beépítése Kefecsík behelyezése Papír szűrőtasak / textil porzsák behelyezése Membránszűrő beszerelése Clip-csatlakozás Használat A készülék bekapcsolása Eltávolító- ill. tisztítóüzem 70 HU– 3 Az összehajtható szűrőt porszívózás alatt rendszeres időközönként tisztítsa meg. A szűrőtisztítás fogantyúját többször kihúzni és be- tolni. Adott esetben kapcsolja ki a vízelvezető szivattyút. A készüléket a főkapcsolón keresztül kikapcsolni. A készülék hálózati csatlakozóját kihúzni. Szűrőtisztítás: A markolatot többször húzza ki és tolja be. Ürítse ki a tartályt. A készüléket kívül-belül porszívóval és nedves ronggyal kell megtisztítani. A hálózati kábelt a tolókengyelen alján található kampóra tekerje fel. A szívótömlőt tekerje fel a tolókengyelre. A készüléket száraz helyiségben állítsa le és bizto- sítsa illetéktelen használat ellen. 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát. A szívócsövet a padlófejjel a tartóból kivenni. A ké- szüléket hordáskor a hordófogantyúnál és a szívó- csőnél fogja meg. Járművel történő szállítás esetén a készüléket az adott irányelveknek megfelelően kell csúszás és borulás ellen biztosítani. 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárol- ni. VESZÉLY A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót. Nyissa ki a szűrőfedelet. A durva szennyeződés szűrőt/összehajtható szűrőt vagy a távozó levegő szűrőt cserélje ki. Zárja be a szűrőfedelet, amelynek hallhatóan he- lyére kell kattannia. Oldja ki és vegye le szívófejet. Az úszót ronggyal megtisztítani. Helyezze vissza és biztosítsa a szívófejet. Oldja ki és vegye le szívófejet. Vízelvezető szivattyúval: Fektesse a tartályt az ol- dalára és mossa át vízsugárral. Vízelvezető szivattyú nélkül: Vegye ki a vízelveze- tő szivattyút (lásd a száraz porszívózást) és tisztít- sa meg a tartályt. Helyezze vissza és biztosítsa a szívófejet. VESZÉLY A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót. A dugaljat és az áramellátás biztosítékát ellenőrizni. A készülék hálózati kábelét és hálózati csatlakozó- ját ellenőrizni. Kapcsolja be a készüléket. Ellenőrizze az úszót. Kapcsolja be a vízelvezető szivattyút. Távolítsa el a dugulásokat a szívófúvókából, szívó- csőből, szívótömlőből vagy a durva szennyeződés szűrőből/összehajtható szűrőből. Szűrőtisztítás: A markolatot többször húzza ki és tolja be. Cserélje ki a papír vagy textil porzsákot. Kattintsa be helyesen a szűrőfedelet. A membránszűrőt folyóvíz alatt tisztítsa ill. cserélje ki. Cserélje ki az összehajtható szűrőt. Ellenőrizze a leeresztő tömlő vízzáróságát. Ellenőrizze, hogy az összehajtható szűrő helyesen van-e behelyezve. Ellenőrizze, hogy a durva szennyeződés szűrő he- lyesen van-e behelyezve. Helyezze be az összehajtható szűrőt. Ellenőrizze, hogy az összehajtható szűrő helyesen van-e behelyezve. Cserélje ki az összehajtható szűrőt. Ellenőrizze a készülék dugalját. Szabadítsa ki a beszorult úszókapcsolót a tartály- ban. Szabadítsa ki a beszorult szivattyú futókereket a szivattyúban. A vízelvezető tömlőt megtörés mentesen fektesse le. Ellenőrizze, hogy nincs-e eldugulva a vízelvezető tömlő. Ha a hibát nem lehet elhárítani, akkor a készüléket a szervizzel kell ellenőriztetni. Minden országban az illetékes forgalmazónk által ki- adott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kérjük, fordul- jon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez. Szűrőtisztítás A készülék kikapcsolása Minden üzem után A készülék tárolása Szállítás Tárolás Ápolás és karbantartás A durva szennyeződés szűrő/összehajtható szűrő vagy a távozó levegő szűrő cseréje Úszó tisztítása A szennytartály tisztítása Segítség üzemzavar esetén A szívóturbina nem megy A szívóturbina kikapcsolódik Szívóerő alábbhagy Porkilépés száraz porszívózás esetén A vízelvezető szivattyú nem jár A vízelvezető szivattyú túl keveset szállít Szerviz Garancia 71HU– 4 Kizárólag eredeti tartozékokat és eredeti pótalkatrésze- ket alkalmazzon, mivel ezek szavatolják a készülék biz- tonságos és zavarmentes üzemét. A tartozékokkal és pótalkatrészekkel kapcsolatos infor- mációkat a www.kaercher.com oldalon olvashatja. Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk for- galomba hozott kivitelben megfelel az EU irányelvek vo- natkozó, alapvető biztonsági és egészségügyi követel- ményeinek. A gép jóváhagyásunk nélkül történő módo- sítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak. 5.957-602 Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el. A dokumentáció összeállításáért felelős: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2020/10/01 Tartozékok és alkatrészek EU konformitási nyiltakozat Termék: Nedves- és szárazporszívó Típus: 1.146-xxx Vonatkozó európai közösségi irányelvek: 2006/42/EK (+2009/127/EK) 2014/30/EU 2011/65/ЕU Alkalmazott harmonizált szabványok: EN 55014–1: 2017 + A11: 2020 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN IEC 63000: 2018 Alkalmazott összehangolt normák:

Chairman of the Board of Management Director Regulatory Affairs & Certification Műszaki adatok NT 611 Eco K Hálózati feszültség V 230 Frekvencia Hz 1~ 50 Max. teljesítmény W EU: 2350 W CH: 2300 Teljesítmény (össz.): W 2000 Névleges teljesítmény W 1200 A vízelvezető szivattyú teljesítménye W 800 Tartály űrtartalom l 55 Folyadék töltési szintje l 42 Légmennyiség (max.) l/s 56 Nyomáshiány (max.) kPa (mbar) 23,5 (235) Védelmi fokozat -- IPX4 Védelmi osztály -- I Szívótömlő csatlakozása (C-DN/C-ID) mm 40 hosszúság x szélesség x magasság mm 570 x 430 x 860 Tipikus üzemi súly kg 23,0 Környezeti hőmérséklet (max.) °C +40 Az EN 60335-2-69 szerint megállapított értékek Hangnyomás szint L

dB(A) 63 Bizonytalanság K

dB(A) 1 Kéz-kar vibrációs kibocsátási érték m/s

<2,5 Bizonytalanság K m/s

0,2 Hálózati kábel H07RN-F 3x1,5 mm
