| Terméktípus | Elektromos fűrész (univerzális szúrófűrész) |
| Márka | Einhell |
| Modell | THAP 650 E |
| Hálózati feszültség | 230-240 V ~ 50 Hz |
| Felvett teljesítmény | 650 W |
| Löket szám | 500 - 3000 ford/perc (elektronikusan állítható) |
| Löket magasság | 20 mm |
| Vágási mélység (fa) | 150 mm |
| Vágási mélység (vas) | 10 mm |
| Maximális lapát szélesség | 1,4 mm |
| Súly | 2,8 kg |
| Védelmi kategória | II (kettős szigetelés) |
| Hangnyomásszint (LpA) | 86,8 dB(A), bizonytalanság K=3 dB |
| Hangteljesítményszint (LWA) | 97,8 dB(A), bizonytalanság K=3 dB |
| Rezgés (első fogantyú, fa) | 16,083 m/s², bizonytalanság K=1,5 m/s² |
| Rezgés (hátsó fogantyú, fa) | 13,588 m/s², bizonytalanság K=1,5 m/s² |
| Fő funkciók | Be/ki kapcsoló, rögzítő gomb, elektronikus löket előválasztás, szerszám nélküli lapátcsere, állítható talp |
| Karbantartás és tisztítás | Rendszeresen tisztítsa nedves ruhával és szappannal; ne használjon agresszív tisztítószereket; a szénkeféket szakemberrel ellenőriztesse |
| Biztonság | Fülvédő, porvédő maszk és védőszemüveg kötelező; olvassa el a biztonsági előírásokat |
| Kopó alkatrészek | Szénkefe, fűrészlap |
| Garancia | 24 hónap a vásárlás napjától (nem professzionális használat) |
Gyakran ismételt kérdések - THAP 650 E EINHELL
Felhasználói kérdések a következőről THAP 650 E EINHELL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Elektromos fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét THAP 650 E - EINHELL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. THAP 650 E márka EINHELL.
HASZNÁLATI ÚTMUTATÓ THAP 650 E EINHELL
H Eredeti használati utasítás Univerzálfűrész

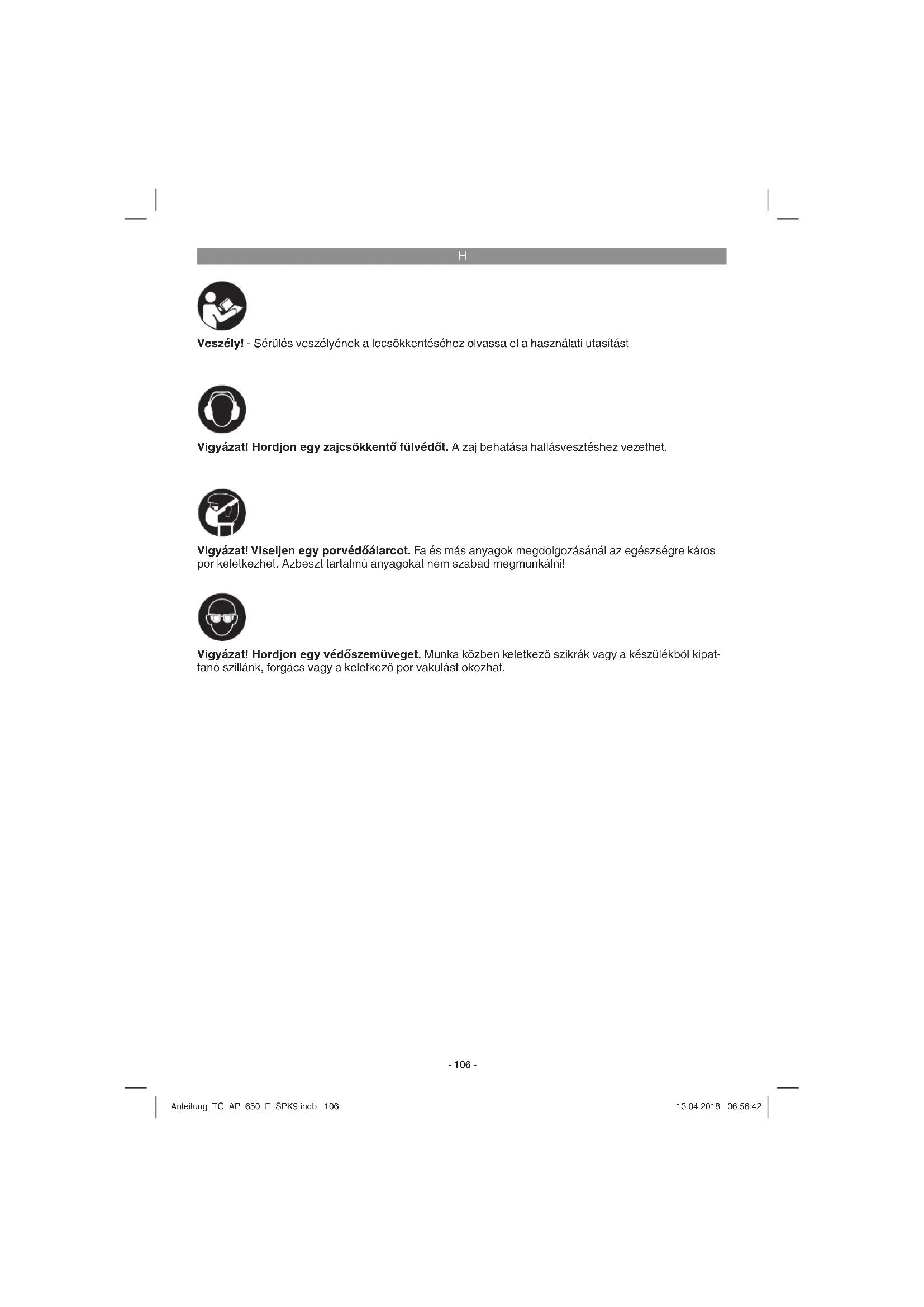

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást
Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet.
Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni!
Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipattanó szillánk, forgács vagy a keletkező por vakulást okozhat.
H
Veszély!
A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.
1. Biztonsági utasítások
A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak! Veszély!
Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehetnek. Órizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.
2. A készülék leírása és a szállítás terjedelme
2.1 A készülék leírása (képek 1+3)
1 Be / kikapcsoló
2 Rögzítögomb
3 Beállítókerék a löketszám előzetes kiválasztásához
4 Fürészlap
5 Fürészsaru
6 Fürészlap befogó
7 Rögzítögomb a fürészsaruhoz
2.2 A szállítás terjedelme
Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.
- Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
- Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
- Ellenőrizze le, hogy teljes a szállítás terjedelme.
Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra. - Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.
Veszély!
A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!
• Univerzálisfűrész
• Fürészlap
• Eredeti használati utasítás
• Biztonsági utasítások
3. Rendeltetésszerűi használat
Az univerzális fűrész a megefelelő fűrészlap használatával fa, nemvas fémek és műanyagok fűrészelésére lett meghatározva.
A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.
Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.
H
4. Technikai adatok
Hálózati feszültség: 230 – 240 V\~50 Hz
Teljesítményfelvétel: 650 W
Löketszám: 500-3000 perc ^1
Löketmagasság: 20 mm
Vágásmélység fa: 150 mm
Vágásmélység vas: 10 mm
maximális fűrészlap szélesség: ...... 1,4 mm
Védőosztály: ......II /回
Tömeg: 2,8 kg
Veszély!
Zaj és vibrálás
A zaj és a vibrálási értékek az EN 60745 szerint lettek mérve.
Hangnyomásmérték L _pA 86,8 dB(A)
Bizonytalanság K _pA ......3 dB
Hangteljesítménymérték L _WA ...... 97,8 dB(A)
Bizonytalanság K _WA ......3 dB
Hordjon egy zajcsökkentő fülvédöt.
A zaj befolyása hallásvesztességhez vezethet.
Rezgésösszértékek (három irány vektorösszege) az EN 60745 szerint lettek meghatározva.
Falemezeknek a vágása
(elülső fogantyú)
Rezgésemisszióérték a_h=16,083 m/s^2
Bizonytalanság K = 1,5 m/s²
Falemezeknek a vágása
(hátulsó fogantyú)
Rezgésemisszióérték a_n=13,588 m/s^2
Bizonytalanság K = 1,5 m/s²
Fagerendáknak a vágása
(elülső fogantyú)
Rezgésemisszióérték a_h=16,345 m/s^2
Bizonytalanság K = 1,5 m/s²
Fagerendáknak a vágása
(hátulsó fogantyú)
Rezgésemisszióérték a_n=13,813 m/s^2
Bizonytalanság K = 1,5 m/s²
A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes esetekben lehet a megadott érték felett.
A megadott rezgésemisszióértéket fel lehet használni az elektromosszerszámok egymással való összehasonlításhoz.
A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni.
Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!
Csak kifogástalan készülékeket használni.
- A készüléket rendszeresen karbantartani és megtisztítani.
- Illessze a munkamódját a készülékhez.
• Ne terhelje túl a készüléket.
- Hagyja adott esetben leellenőrizni a készüléket.
- Kapcsolja ki a készüléket, ha nem használja.
• Hordjonkesztyüket.
Vigyázat!
Fennmaradt rizikók
Akkor is ha előírás szerint kezeli az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:
-
Tüdőkárok, ha nem visel megfelelő porvédőmaszkot.
-
Hallás károsodás, ha nem visel megfelelő zajcsökkentő fülvédöt.
-
Egészségi károk, amelyek a kéz-kar-rezgésekből adódnak, ha a készülék hosszabb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.
H
5. Beüzemeltetés előtt
Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.
Figyelmeztetés!
Húzza mindig ki a hálózati csatlakozót, mielőtt beállításokat végezne el a készüléken.
5.1 Fűrészlapcsere (2-es kép)
A gépen történő minden munka előtt valamint a fűrészlap cserénél kikapcsolni az univerzális fűrészt és kihúzni a hálózati dugót a dugaszoló aljzatból. A fűrészlapbefogón (6) levő gyűrűt a 2-es képen mutatottak szerint addig elfordítani, amig be nem lehet tolni a fűrészlapot (4) a fűrészlapbefogó (6) résébe. Engedje most ismét el a gyűrűt (a), a gyűrünek vissza kellene mennie a kiinduló helyzetbe. Ha nem ez lenne az eset, akkor próbálja meg kézzel a kiinduló helyzetbe visszafordítani a gyűrűt (a). A fűrészlapon történő húzás által leellenőrizni, hogy az feszesen van e tartva a befogóban.
5.2 A fürészsaru elállítása (3-as kép) Figyelmeztetés!
Húzza ki a hálózati csatlakozót.
A fűrészsaru elállításához nyomja meg (alulról nézve) a jobb oldalon, a fűrészsaru (5) kireteszeléséhez a fűrészsaru rögzítő gombját (7). Állítsa be a kívánt távolságot és a fűrészsaru újboli bereteszeléséhez nyomja meg (alulról nézve) a bal oldalon a fűrészsaru rögzítő gombját (7). Ellenőrizze le a fűrészsaru feszes ülését!
6. Kezelés
6.1 Be-/ kikapcsoló (1-es kép/poz. 1)
Bekapcsolni:
Megnyomni a be- / kikapcsolót
Kikapcsolni:
Elengedni a be- / kikapcsolót
6.2 Rögzítögomb (1-es kép/poz. 2)
A rögzítógombbal (2) lehet üzemben arretálni a be-/kikapcsolót (1). A kikapcsoláshoz röviden benyomni a be-/kikapcsolót (1).
6.3 Elektronikus löketszámszabályozás
A beállító keréken (3) keresztül lehet a fürészlap szükséges löketszámát beállítani.
Itt is érvényesek, a forgácsleszedő munkáknál a vágássebességgel kapcsolatos álltalános szabályok.
6.4 A szúrófűrész használata (4-es kép)
A 4-es képen mutatottak szerint rátenni az univerzális fűrészt a vágandó anyagra. Kapcsolja be az univerzális fűrészt és tolja az univerzális fűrészt a vágandó anyag ellen. Hozzá kell illeszteni a vágássebességet az anyaghoz.
7. A hálózati csatlakozásvezeték kicserélése
Veszély!
Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.
8. Tisztítás, karbantartás és pótalkatrészmegrendelés
Veszély!
Tisztítási munkák elött húzza ki a hálózati csatlakozót.
8.1 Tisztítás
- Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sürített levegővel.
- Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tiszító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.
H
8.2 Szénkefék
Túlságos szikraképződés esetén, ellenőriztesse le a szénkeféket egy villamossági szakember által.
Veszély! A szénkeféket csak egy villamossági szakember cserélheti ki.
8.3 Karbantartás
A készülék belsejében nem található további karbantartandó rész.
8.4 Pótalkatrészek és tartozékok megrendelése:
Pótalkatrész megrendelésénél a következő adatokat kellene megadni:
• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
- A szükséges pótalkatrész pótalkatrész számát
Aktuális árak és információk a www.isc-gmbh.info alatt találhatóak.
9. Megsemmisítés és újrahasznosítás
A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-ségi önkormányzatnál.
10. Tárolás
A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hömérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásban örizni.
H
Csak az EU-országoknak
Ne dobja az elektromos szerszámokat a háztartási hulladék közé!
Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyűjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.
Recycling-alternatívák a visszaküldési felszólításhoz:
Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítöeszközeit
A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.
Technikai változtatások jogát fenntartva
H
Szervíz-információk
A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kéjrük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
| Kategória Példa | |
| Gyorsan kopó részek* Szénkefék | |
| Fogyóeszköz/ fogyórészek* Fürészlapok | |
| Hiányzó részek |
* nincs okvetlenül a szállítás terjedelmében!
Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:
- Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
- Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
- Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést.
H
Garanciaokmány
Tisztelt Vevő,
termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervizszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szervizszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:
-
Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemserű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.
-
A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére.
Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.
- A szavatosságunk alol ki vannak véve:
- olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.
- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.
- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.
-
A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.
-
A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy tipustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.
Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garancia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.
Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.
