Tip de produs	Ferăstrău electric (ferăstrău pendular universal)
Marcă	Einhell
Model	THAP 650 E
Tensiunea rețelei	230-240 V ~ 50 Hz
Putere absorbită	650 W
Numărul de curse	500 - 3000 rpm (reglabil electronic)
Înălțimea cursei	20 mm
Adâncimea de tăiere (lemn)	150 mm
Adâncimea de tăiere (fier)	10 mm
Lățimea maximă a pânzei	1,4 mm
Greutate	2,8 kg
Categorie de protecție	II (izolație dublă)
Nivel de presiune sonoră (LpA)	86,8 dB(A), incertitudine K=3 dB
Nivel de putere sonoră (LWA)	97,8 dB(A), incertitudine K=3 dB
Vibrații (mâner față, lemn)	16,083 m/s², incertitudine K=1,5 m/s²
Vibrații (mâner spate, lemn)	13,588 m/s², incertitudine K=1,5 m/s²
Funcții principale	Întrerupător pornire/oprire, buton de blocare, preselecție electronică a numărului de curse, schimbare pânză fără scule, patin reglabil
Întreținere și curățare	Curățați regulat cu o cârpă umedă și săpun; nu utilizați produse agresive; verificați periile de cărbune de către un specialist
Siguranță	Purtare obligatorie a echipamentului de protecție auditivă, masca antipraf și ochelari de protecție; citiți instrucțiunile de siguranță
Piese de uzură	Perii de cărbune, pânză de ferăstrău
Garanție	24 de luni de la data achiziției (utilizare neprofesională)

Întrebări frecvente - THAP 650 E EINHELL

Cum se schimbă pânza de ferăstrău pe THAP 650 E?

Deconectați aparatul. Rotiți inelul (a) la nivelul locașului pânzei (6) până când pânza poate aluneca în fantă. Eliberați inelul. Verificați fixarea trăgând de pânză.

Cum se reglează patinul ferăstrăului?

Apăsați butonul de fixare a patinului (7) pe partea dreaptă pentru a debloca, reglați distanța dorită, apoi apăsați pe partea stângă pentru a bloca.

Care este adâncimea maximă de tăiere în lemn?

Adâncimea de tăiere în lemn este de 150 mm.

Care este puterea ferăstrăului THAP 650 E?

Puterea absorbită este de 650 W.

Cum se ajustează viteza de tăiere?

Utilizați roata de reglare (3) pentru a preselecta numărul de curse între 500 și 3000 rpm.

Ce echipamente de protecție sunt recomandate?

Purtați protecție auditivă, mască antipraf și ochelari de protecție.

Cum se curăță ferăstrăul electric?

Deconectați aparatul. Utilizați o cârpă umedă cu puțin săpun. Evitați produsele agresive și nu lăsați apa să pătrundă în interior.

Ce trebuie făcut dacă periile de cărbune scânteie?

Faceți-le verificate de un specialist electrician; numai un profesionist le poate înlocui.

Care este durata garanției?

Garanția este de 24 de luni de la data achiziției pentru o utilizare neprofesională.

Cum se depozitează ferăstrăul THAP 650 E?

Depozitați-l într-un loc întunecat, uscat, ferit de îngheț și inaccesibil copiilor, ideal între 5 și 30 °C.

MANUAL DE UTILIZARE THAP 650 E EINHELL

RO Instructiuni de utilizare originale Ferăstrău universal

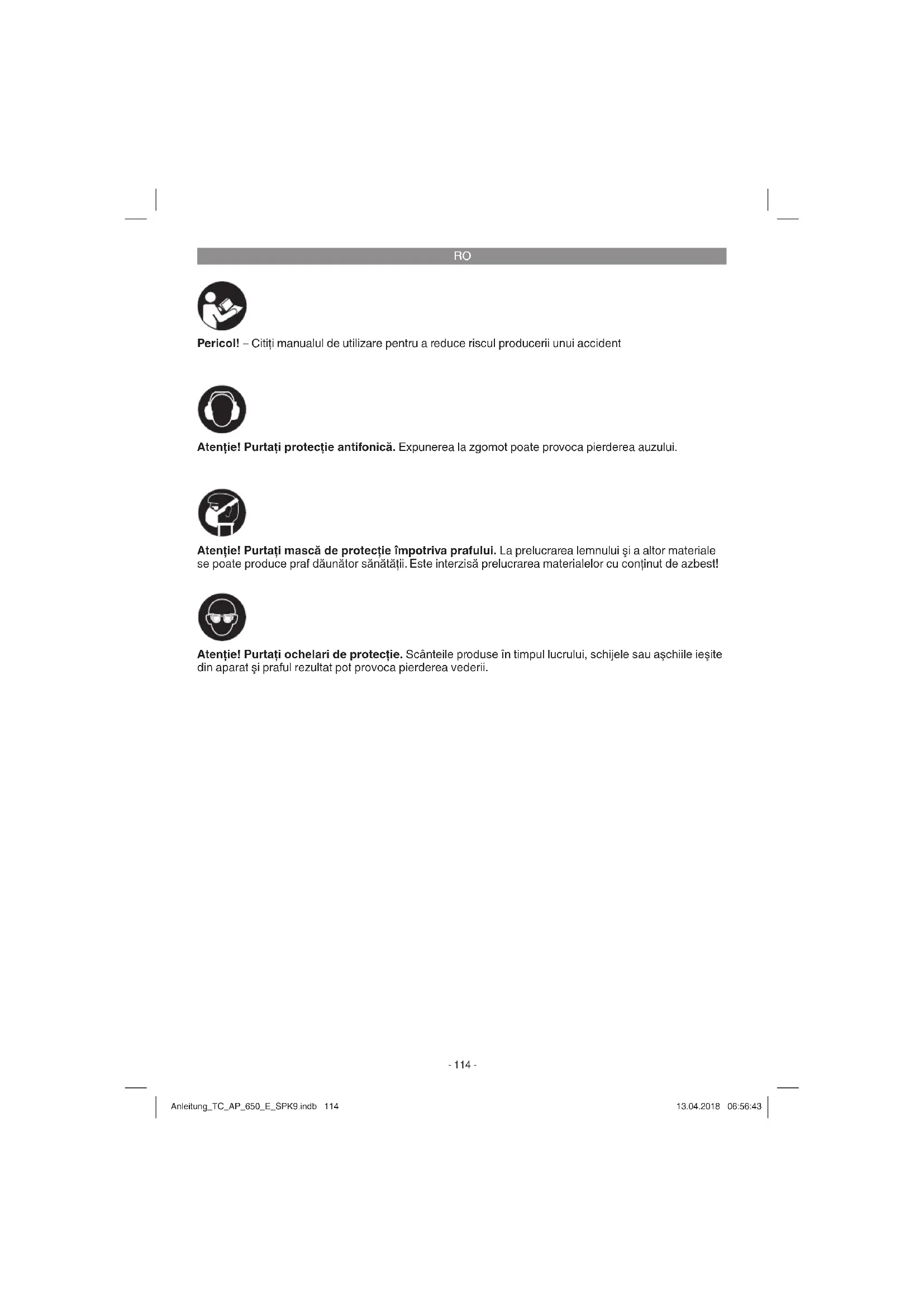

Pericol! – Citiți manualul de utilizare pentru a reduce riscul producerii unui accident

Atenție! Purtați protectie antifonică. Expunerea la zgomot poate provoca pierderea auzului.

Atenție! Purtați mască de protectie împotriva prafului. La prelucrarea lemnului și a altor materiale se poate produce praf dăunător sănătății. Este interzisă prelucrarea materialelor cu conținut de azbest!

Atenție! Purtați ochelari de protecție. Scânteile produse în timpul lucrului, schijele sau așchiile ieșite din aparat și praful rezultat pot provoca pierderea vederii.

RO

Pericol!

La utilizarea aparatelor trebuie respectate câteva măsuri de siguranță, pentru a evita accidentele și daunele. De aceea, citiți cu grijă instrucțiunile de utilizare/indicațiile de siguranță. Păstrați aceste materiale în bune condiții, pentru ca aceste informații să fie disponibile în orice moment. Dacă predați aparatul altor persoane, înmânațiile și aceste instrucțiuni de utilizare /indicații de siguranță. Nu ne asumăm nici o răspundere pentru accidente sau daune care rezultă din nerespectarea acestor instrucțiuni de utilizare și a indicațiilor de siguranță.

1. Indicații de siguranță

Indicațiile de siguranță corespunzătoare le găsiți în broșura anexată!

Pericol!

Citiți indicațiile de siguranță și îndrumările. Nerespectarea indicațiilor de siguranță și a îndrumărilor poate avea ca urmare electrocutare, incendiu și/sau răniri grave. Păstrați pentru viitor toate indicațiile de siguranță și îndrumările.

2. Descrierea aparatului și cuprinsul livrării

2.1 Descrierea aparatului (Fig. 1+3)

1 Întrerupător pornit/oprit
2 Buton de blocare
3 Roată de reglare a preselectiei numărului de curse
4 Pânză de ferăstrău pentru lemn
5 Papucul ferăstrăului
6 Sistemul de prindere al pânzei de ferăstrău
7 Buton de fixare pentru papucul ferăstrăului

2.2 Cuprinsul livrării

Vă rugăm să verificați integralitatea articolului în baza cuprinsului livrării descris. În cazul în care lipsesc piese, vă rugăm să vă adresați în interval de maxim 5 zile lucrătoare de la cumpărarea articolului la centrul nostru de service sau la magazinul la care ați achiziționat aparatul, prezentați în acest caz un bon de cumpărare valabil. Vă rugăm să tineți cont de tabelul de garanție cuprins în informațiile de service din capătul instrucțiunilor de utilizare.

• Deschideți ambalajul și scoateți aparatul cu grijă.
• Îndepărtați ambalajul, precum și siguranțele de ambalare și de transport (dacă există).
  • Verificati dacă livrarea este completă.
• Controlați aparatul și accesoriiile dacă nu prezintă pagube de transport.
• Păstrați ambalajul după posibilitate, până la expirarea duratei de garanție.

Pericol!

Aparatul și ambalajul nu sunt jucării pentru copii! Copiilor le este interzis să se joace cu pungi din material plastic, folii și piese mici! Există pericolul de înghițire și sufocare!

• Ferăstrău universal
• Pânză de ferăstrău pentru lemn
• Instructiuni de utilizare originale
- Indicații de siguranță

3. Utilizarea conform scopului

Ferăstrăul multifuncțional este destinat tăierii lemnului, fierului, metalelor neferoase și materialelor plastice cu utilizarea pânzei de ferăstrău corespunzătoare.

Aparatul poate fi utilizat numai în conformitate cu scopul pentru care a fost creat. Orice utilizare care depășește acest domeniu este considerată neconformă. Pentru eventualele daune sau accidente de orice tip rezultate ca urmare a utilizării neconforme a aparatului răspunde utilizatorul/ operatorul și nu producătorul.

Vă rugăm să țineți de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utilizare în scopuri meșteșugărești sau industriale. Nu ne asumăm nicio răspundere pentru eventualele probleme survenite ca urmare a utilizării aparatului în întreprinderi lucrative, meșteșugărești sau industriale precum și în alte activități similare.

RO

4. Date tehnice

Tensiunea de rețea: .....230-240 V \~5 0 Hz Putere consumată: ..... 650 W Numărul de curse: .....500-3000 min¹ Înălțimea cursei: ..... 20 mm Adâncimea de tăiere în lemn: ..... 150 mm Adâncimea de tăiere în fier: ..... 10 mm Lățimea maximă a pânzei de ferăstrău: ... 1,4 mm Clasa de protecție: ..... II. Greutate: ..... 2,8 kg

Pericol!

Zgomote și vibrații

Valorile nivelelor de zgomot și de vibrație au fost calculate conform EN 60745.

Nivelul presiunii sonore L_pA 86,8 dB (A) Nesiguranță K_pA 3 dB Nivelul capacității sonore L_WA 97,8 dB (A) Nesiguranță K_WA 3 dB

Purtați protectie antifonică.

Expunerea la zgomot poate cauza deteriorarea sau pierderea auzului.

Valorile totale ale nivelului de vibrații (suma vectorială a trei direcții), calculate conform EN 60745.

Valorile totale ale nivelului de vibrații (suma vectorială a trei direcții), calculate conform EN 60745.

Tăierea plăcilor de lemn (mâner anterior)

Valoarea vibrațiilor emise ah = 16,083 m/s² Nesiguranță K = 1,5 m/s²

Tăierea plăcilor de lemn (mâner posterior)

Valoarea vibrațiilor emise ah = 13,588 m/s² Nesiguranță K = 1,5 m/s²

Tăierea grinzilor de lemn (mâner anterior)

Valoarea vibrațiilor emise ah = 16,345 m/s² Nesiguranță K = 1,5 m/s²

Tăierea grinzilor de lemn (mâner posterior)

Valoarea vibratiilor emise ah = 13,813 m/s ^2 Nesiguranță K = 1,5 m/s ^2

Valoarea vibrațiilor emise a fost măsurată conform unui proces de verificare normat și se poate modifica în funcție de modul de utilizare a sculei electrice și în cazuri exceptionale poate depăși valoarea indicată.

Valoarea vibrațiilor emise poate fi utilizată pentru comparația cu vibrațiile sculelor electrice ale altor producători.

Valoarea vibrațiilor poate fi utilizată și la o estima-re introductivă a afecțiunii aparatului.

Limitați zgomotul și vibrațiile la un nivel minim.

• Utilizați numai aparate în stare ireproșabilă.
• Întrețineți și curățați aparatul cu regularitate.
  • Adaptați modul dvs. de lucru aparatului.
  • Nusuprasolicitați aparatul.
• Dacă este necesar, lăsați aparatul să fie verificat.
• Decuplați aparatul, atunci când acesta nu este utilizat.
  • Purtați mănuși!

Atentie!

Riscuri reziduale

Riscurile reziduale nu pot fi eliminate complet, chiar dacă manipulați această sculă electrică în mod regulamentar. Următoarele pericole pot apărea, dependente de tipul constructiv și execuția acestei scule electrice:

1. Afectiuni pulmonare, în cazul în care nu se poartă mască de protectie împotriva prafului adecvată.
2. Afecțiuni auditive, în cazul în care nu se poartă protectie antifonică corespunzătoare.
3. Afectiuni ale sănătății rezultate din vibrația mână-braț, în cazul utilizării timp mai înde-lungat a aparatului sau a utilizării și întreținerii sale necorespunzătoare.

RO

5. Înainte de punerea în funcțiune

Înainte de racordarea la rețeaua electrică asigurați-vă că datele de pe plăcuța de identificare a mașinii corespund cu cele ale rețelei.

Avertisement!

Scoateți întotdeauna ștecherul din priză înainte a executa reglaje la mașină.

5.1 Schimbarea pânzei de ferăstrău (Fig. 2) Înaintea tuturor lucrărilor la mașină și la schimba-rea pânzei de ferăstrău, opriți ferăstrăul universal și scoateți ștecherul din priză.

Rotiți inelul (a) de la suportul pânzei de ferăstrău (6) așa cum este indicat în figura 2, până când pânza de ferăstrău (4) poate fi deplasată în șițul suportului acesteia (6). După eliberarea inelul (a), acesta ar trebui să revină pe poziția sa inițială. Dacă nu se întâmplă acest lucru, încercați să deplasați manual inelul (a) pe poziția sa inițială. Controlați prin tragere de pânza de ferăstrău dacă aceasta este fixată bine în suport.

5.2 Reglarea papucului ferăstrăului (Fig. 3)

Pericol!

Scoateți stecherul din priză.

Pentru reglarea papucului ferăstrăului (5), acesta trebuie deblocat prin apăsarea butonului de fixare a papucului ferăstrăului (7) de pe partea dreaptă (privit de jos). Pentru a bloca din nou papucul ferăstrăului (5), fixați distanța dorită și apăsați butonul de fixare pentru papucul ferăstrăului (7) pe partea stângă (privit de jos). Verificați poziția stabilă a papucului ferăstrăului!

6. Utilizarea

6.1 Întrerupător pornit/oprit (Fig. 1/Poz. 1)

Pornirea:

Apăsați întrerupătorul pornit/oprit

Oprirea:

Eliberați întrerupătorul pornit/oprit

6.2 Butonul de fi xare (Fig. 1/Poz. 2)

Cu butonul de fixare (2) puteți bloca în timpul funcționării întrerupătorul pornit/oprit (1). Pentru decuplare apăsați scurt întrerupătorul pornire/oprire (1)

6.3 Reglare electronică a numărului de curse Prin intermediul roții de reglare (3) poate fi setat numărul de curse necesar al pânzei de ferăstrău.

Regulile generale pentru viteza de tăiere la prelu-crarea prin așchiere sunt valabile și în acest caz.

6.4 Utilizarea ca și ferăstrău coadă de șoarece (Fig. 4)

Aşezati ferăstrăul universal pe materialul de tăiat, așa cum este arătat în figura 4. Porniți ferăstrăul universal și împingeti-l spre materialul de tăiat. Viteza de tăiere trebuie adaptată materialului care urmează să fie tăiat.

7. Schimbarea cablului de racord la rețea

Pericol!

În cazul deteriorării cablului de racord la rețea a acestui aparat, pentru a evita pericolele acesta trebuie înlocuit de către producător sau un scervice clienti sau de opersoană cu calificare similară.

8. Curățirea, întreținerea și comanda pieselor de schimb

Pericol!

Înaintea tuturor lucrărilor de curățire scoateți ștecherul din priză.

8.1 Curățarea

• Păstrați cât mai curat posibil dispozitivele de protecție, șlițurile de aerisire și carcasa motorului. Ștergeți aparatul cu o cârpă curată sau curățați-l cu aer comprimat la o presiune mică.
• Recomandăm curățarea aparatului imediat după fiecare utilizare.
  Curățați aparatul cu regularitate cu o cârpă umedă și puțin săpun. Nu folosiți detergenți sau solventi pentru curățare; acestea ar putea ataca părțile din material plastic ale aparatului. Fiți atenți să nu intre apă în interiorul aparatului. Pătrunderea apei în aparatul electric mărește riscul de electrocutare.

RO

8.2 Periile de cârbune

În cazul formării excesive a scânteilor periile de cărbune se vor verifica de către un electrician specializat.

Pericol! Periile de cărbune au voie să fie schim-bate numai de către un electrician specializat.

8.3 Întreținere

În interiorul aparatului nu se găsesc piese care necesită întreținere curentă.

8.4 Comanda pieselor de schimb și accesoriiilor:

La comanda pieselor de schimb trebuiec mentionate următoarele date:

Tipul aparatului
• Numărul de articol al aparatului
- Numărul de identificare al aparatului
Numărul de piesă de schimb al piesei de schimb necesare

Informații și prețuri actuale găsiți la adresa www.isc-gmbh.info

9. Eliminarea și reciclarea

Aparatul se află într-un ambalaj pentru a împiedica pagubele de transport. Acest ambalaj este o materie primă și este astfel refolosibil sau poate fi readus în circuitul de revalorificare a materiilor prime. Aparatul și piesele sale auxiliare sunt construite din diferite materiale, cum ar fi de exemplu metal sau material plastic. Aparatele electrice nu se vor arunca la gunoiul menajer. Pentru salubrizarea corespunzătoare, aparatul se va preda la un centru de colectare. Dacă nu aveți cunoștință unde se află un centru de colectare, informați-vă în acest sens la administrația comunală.

10. Lagăr

Depozitați aparatul și accesoriiile acestuia la loc întunecos, uscat și ferit de îngheț, precum și inaccesibil copiilor. Temperatura de depozitare optimă este între 5 și 30 °C. Păstrați aparatul electric în ambalajul original.

RO

Numaipentrutări ale UE

Nu aruncați aparatele electrice la gunoiul menajer!

Conform directivei europene 2012/19/CE cu privire la aparatele electrice și electronice vechi și punerea în aplicare în legislația națională, aparatele electrice uzate trebuie colectate separat și supuse unui ciclu de reciclare ecologic.

Alternativă de reciclare la apelul de trimitere înapoi:

Alternativ returnării, proprietarul aparatului electric este obligat să participe la o valorificare corectă a acestuia, în cazul renunțării asupra proprietății aparatului. Aparatul vechi poate fi predat în acest sens unui centru de colectare, care execută o îndepărtare conform legilor naționale referitoare la reciclare și deșeuri. Nu sunt afectate accesoriile atașate aparatelor vechi și materiale auxiliare fără componente electrice.

Retipărirea sau orice altă multiplicare a documentației și documentelor însoțitoare ale produselor, chiar și partial, este permisă numai cu acordul în mod expres a firmei iSC GmbH.

Ne rezervăm dreptul pentru modificări de ordin tehnic

RO

Informații de service

În toate țările menționate în certificatul de garanție dispunem de parteneri de service competenți, datele de contact ale acestora le puteți găsi în certificatul de garanție. Acești parteneri vă stau la dispoziție pentru toate problemele referitoare la service, piese de schimb și de uzură sau aprovizionarea cu materiale de consum.

Se va ține cont de faptul că la acest produs, următoarele piese sunt supuse unei uzuri naturale sau da- torate utilizării resp. că aceste piese sunt necesare ca materiale de consum.

Categorie exemplu
Piese de uzură* Perii de cărbune
Material de consum/ Piese de consum* Pânze de ferăstrău
Piese lipsă

* nu este cuprins în livrare în mod obligatoriu!

În caz de deteriorări sau defecte, vă rugăm să anunțați acest lucru pe pagina de internet www.isc-gmbh.info. Vă rugăm să țineți cont de descrierea exactă a defecțiunii și răspundeți în orice caz la următoarele întrebări:

A functionat aparatul o dată sau a fost de la început defect?
- Ați remarcat ceva înainte de defectarea aparatului (simptom înainte de defectare)?
- Ce fel de defectiune prezintă aparatul după părerea dumneavoastră (simptom principal)? Descrieti această defectiune.

RO

Certifi cat de garanție

Stimată clientă, stimate client,

produsele noastre sunt supuse unui control de calitate riguros. Dacă totuși vreodată acest aparat nu va funcționa ireproșabil, ne pare foarte rău și vă rugăm să vă adresați centrului nostru service, la adresa indicată la finalul acestui certificat de garanție. Bineînțeles că vă stăm și la telefon cu plăcere la dispoziție, la numerele de service menționate. Pentru revendicarea pretențiilor de garanție trebuie ținut cont de următoarele:

1. Aceste instrucțiuni de garanție se adresează exclusiv consumatorilor, deci persoanelor fizice, care nu doresc să utilizeze acest produs în cadrul unor activități lucrative sau pentru activități profesionale independente. Aceste instrucțiuni de garanție reglementează prestațiile de garanție suplimentare, pe care producătorul jos numit le promite cumpărătorilor săi la cumpărarea unui aparat nou, suplimentar garanției legale. Pretențiile dumneavoastră de garanție legale nu sunt atinse de această garanție. Prestația noastră de garanție este gratuită pentru dumneavoastră.
2. Prestația de garanție se extinde în exclusivitate asupra defectelor la aparatul nou achiziționat de dumneavoastră de la producătorul jos numit, care provin din erori de material sau de fabricație și se limitează, în funcție de decizia noastră, la remedierea acestor defecte sau la schimbarea aparatului. Vă rugăm să țineți de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utilizare în scopuri lucrative, meștesugărești sau profesionale. Din acest motiv nu se va încheia un contract de garanție, atunci când aparatul este folosit în perioada de garanție în întreprinderi lucrative, meștesugărești sau industriale precum și pentru activități similare.
3. Exclude de la garanție sunt următoarele:

- Deteriorări datorate neluării în considerare a instrucțiunilor de montare, a instrucțiunilor de utilizare sau instalării necompetente (cum ar fi de exemplu racordarea la o tensiune de rețea greșită sau la un curent greșit), neluării în considerare a prescripțiilor referitoare la lucrările de întreținere și siguranță, expunerea aparatului la condiții de mediu anormale sau îngrijire și întreținere insuficientă.

- Deteriorări ale aparatului, cauzate de utilizarea abuzivă sau improprie (cum ar fi suprasolicitarea aparatului sau folosirea uneltelor atașabile sau auxiliarilor neadmiși), intrarea corpurilor străine în aparat (cum ar fi nisip, pietre sau praf, deteriorări din timpul transportului), recurgerea la violență sau influente străine (cum ar fi de exemplu deteriorări datorită căderii).

- Deteriorări ale aparatului sau ale unor părți ale acestuia, care se explică prin uzură normală, conformă utilizării sau altă uzură naturală.

1. Durata de garan ție este de 24 luni și începe din ziua cumpărării aparatului. Pretențiile de garanție se vor revendica în interval de două săptămâni de la data apariției defectului. Este exclusă revendica-rea pretenției de garanție după expirarea duratei de garanție. Repararea sau schimbarea aparatului nu duce nici la prelungirea duratei de garanție și nici nu se va fixa o durată de garanție nouă pentru prestația efectuată la acest aparat sau pentru o piesă schimbată la acesta. Acest lucru este valabil și în cazul unui service la fața locului.
2. Pentru revendicarea pretențiilor de garanție, vă rugăm să anunțați aparatul defect la: www.isc-gmbh.info. Vă rugăm să aveți pregătit bonul de cumpărare sau altă dovadă de cumpărare a aparatului dvs. nou. Aparate trimise fără dovadă corespunzătoare sau fără plăcuță de identificare sunt excluse de la prestația de garanție datorită posibilităților insuficiente de alocare. Dacă defectul aparatului este cuprins în prestațiile noastre de garanție, veți primi imediat înapoi aparatul reparat sau un aparat nou.

Bineințeles că remediem cu plăcere contra cost și defecte la aparate care nu sunt sau nu mai sunt cuprinse în prestațiile de garanție. Pentru aceasta trimiteti va rugăm aparatul la adresa noastră service:

La piesele de uzură, de consum și piesele lipsă vă informăm în mod expres, că trebuie avute în vedere restrictiile garanției menționate în informațiile de service ale acestor instrucțiuni de utilizare.
