| Typ výrobku | Elektrická pila (univerzální přímočará pila) |
| Značka | Einhell |
| Model | THAP 650 E |
| Síťové napětí | 230-240 V ~ 50 Hz |
| Příkon | 650 W |
| Počet zdvihů | 500 - 3000 ot/min (elektronicky nastavitelný) |
| Výška zdvihu | 20 mm |
| Hloubka řezu (dřevo) | 150 mm |
| Hloubka řezu (železo) | 10 mm |
| Maximální šířka pilového listu | 1,4 mm |
| Hmotnost | 2,8 kg |
| Třída ochrany | II (dvojitá izolace) |
| Hladina akustického tlaku (LpA) | 86,8 dB(A), nejistota K=3 dB |
| Hladina akustického výkonu (LWA) | 97,8 dB(A), nejistota K=3 dB |
| Vibrace (přední rukojeť, dřevo) | 16,083 m/s², nejistota K=1,5 m/s² |
| Vibrace (zadní rukojeť, dřevo) | 13,588 m/s², nejistota K=1,5 m/s² |
| Hlavní funkce | Vypínač zapnuto/vypnuto, blokovací tlačítko, elektronická předvolba počtu zdvihů, beznástrojová výměna pilového listu, nastavitelná patka |
| Údržba a čištění | Pravidelně čistěte vlhkým hadříkem a mýdlem; nepoužívejte agresivní prostředky; nechte zkontrolovat uhlíkové kartáče odborníkem |
| Bezpečnost | Povinné nošení ochrany sluchu, protiprachové masky a ochranných brýlí; přečtěte si bezpečnostní pokyny |
| Opotřebitelné díly | Uhlíkové kartáče, pilový list |
| Záruka | 24 měsíců ode dne nákupu (neprofesionální použití) |
Často kladené otázky - THAP 650 E EINHELL
Dotazy uživatelů ohledně THAP 650 E EINHELL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Elektrická pila ve formátu PDF zdarma! Najděte svůj návod THAP 650 E - EINHELL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. THAP 650 E značky EINHELL.
NÁVOD K OBSLUZE THAP 650 E EINHELL
CZ Originální návod k obsluze Univerzální pila
SK Originálny návod na obsluhu Univerzálna píla
NL Originele handleiding Universele zaag
E Manual de instrucciones original Sierra universal

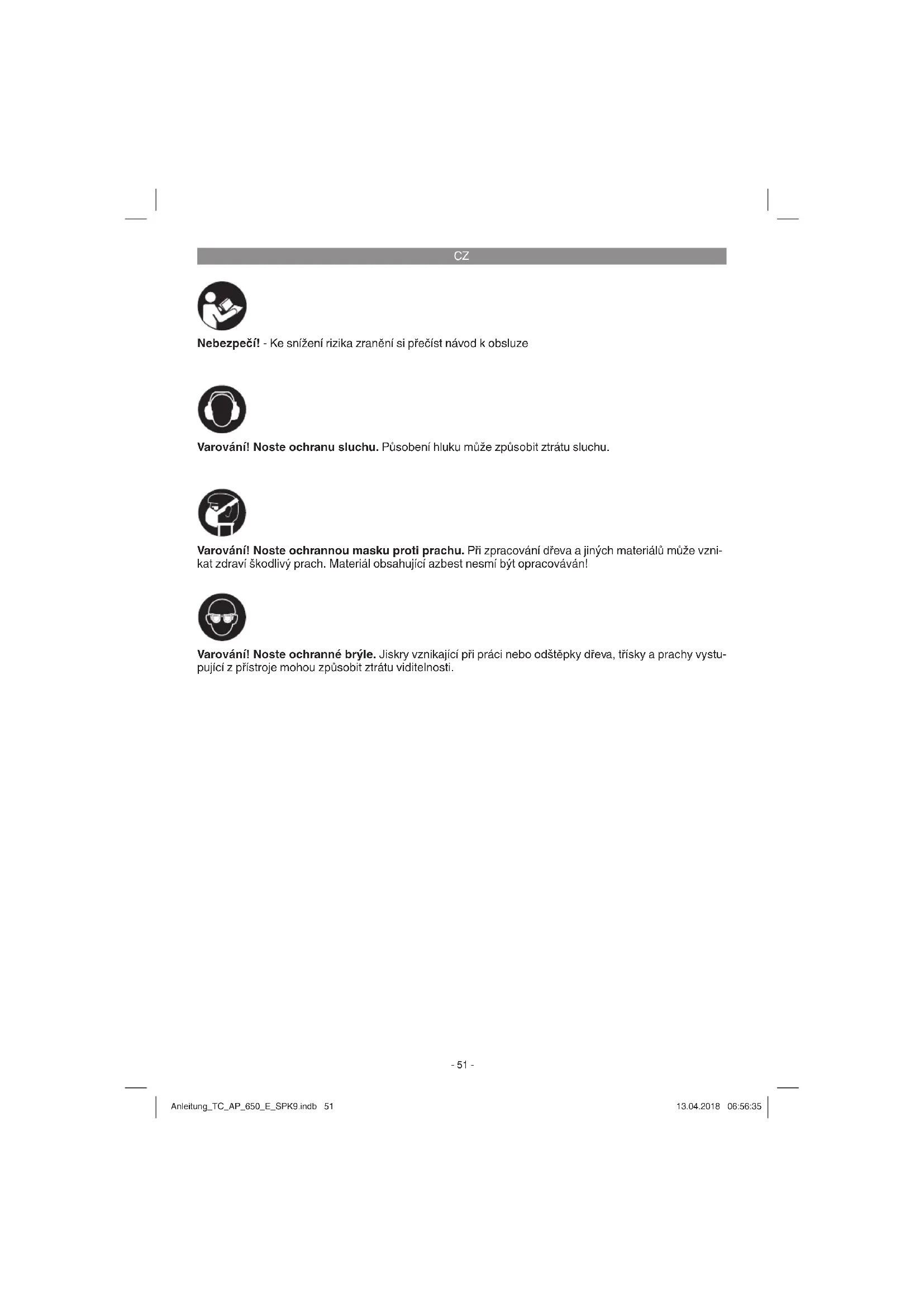

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze
Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.
Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!
Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třisky a prachy vystupující z přístroje mohou způsobit ztrátu viditelnosti.
-51-
CZ
Nebezpečí!
Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.
Nebezpečí!
Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1+3)
1 Za-/vypínač
2 Zajišťovací knofl ík
3 Regulační kolečko pro předvolbu počtu zdvihů
4 Pilový kotouč
5 Kluzná botka
6 Upínání pilového kotouče
7 Zajišťovací knofl ík kluzné botky
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.
- Otevřete balení a přístroj opatrně vyjměte z balení.
- Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
-
Překontrolujte, zda je rozsah dodávky úplný.
-
Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
- Balení si pokud možno uložte až do uplynutí záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!
- Univerzálnípila
Pilový kotouč
• Originální návod k použití - Bezpečnostní pokyny
3. Použití podle účelu určení
Univerzální pila je určena na řezání dřeva, železa, barevných kovů a plastů za použití příslušného pilového listu.
Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ruči uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.
4. Technická data
Sítové napětí: 230-240 V \~ 50 Hz
Příkon: 650 W
Počet zdvihů: 500-3000 min ^-1
Výška zdvihu: 20 mm
Hloubka řezu dřevo: 150 mm
Hloubka řezu železo: 10 mm
Maximální šířka pilového listu: 1,4 mm
Třída ochrany: .....II /☐
Hmotnost: 2,8 kg
CZ
Nebezpečí!
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 60745.
Hladina akustického tlaku L _pA ...... 86,8 dB(A)
Nejistota K_pA .....3 dB
Působení hluku může způsobit ztrátu sluchu.
Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 60745.
Řezání dřevěných desek (přední rukojeť)
Emisní hodnota vibrací a_n=16,083 m/s^2
Nejistota K = 1,5 m/s ^4
Řezání dřevěných desek (zadní rukojeť)
Emisní hodnota vibrací a_n=13,588 m/s^2
Nejistota K = 1,5 m/s²
Řezání dřevěných trámů (přední rukojeť)
Emisní hodnota vibrací a_n=16,345 m/s^2
Nejistota K = 1,5 m/s²
Řezání dřevěných trámů (zadní rukojeť)
Emisní hodnota vibrací a_n=13,813 m/s^2
Nejistota K = 1,5 m/s²
Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou.
Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji.
Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů.
Omezte tvorbu hluku a vibrace na minimum!
- Používejte pouze přístroje v bezvadném stavu.
- Pravidelně provádějte údržbu a čištění přístroje.
- Přizpůsobte Váš způsob práce přístroji.
-
Nepřetěžujte přístroj.
-
V případě potřeby nechte přístroj zkontrolovat.
• Pístroj vypněte, pokud ho nepoužíváte.
• Nosterukavice.
Pozor!
I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:
- Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.
- Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.
- Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.
5. Před uvedením do provozu
Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.
Varování!
Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.
5.1 Výměna pilového listu (obr. 2)
Před všemi pracemi na stroji a při výměně pilového listu vypnout univerzální pilu a vytáhnout siťovou zástrčku ze zásuvky. Otáčejte kroužkem (a) na upínání pilového listu (6) podle obrázku 2 tak dlouho, až je možné zasunout pilový list (4) do drážky upínání pilového listu (6). Nyní kroužek (a) opět pusťte, kroužek (a) by se měl znovu vrátit do výchozí polohy. Pokud tomu tak není, pokuste se kroužek (a) ručně otočit do výchozí polohy. Nyní tažením za pilový list zkontrolujte, zda list pevně drží v upínání.
5.2 Nastavení kluzné botky (obr. 3) Varování!
Vytáhněte síťovou zástrčku.
Na nastavení kluzné botky stlačte zajišťovací knoflík kluzné botky (3) na pravé straně (pohled zdola), abyste odblokovali kluznou botku (5). Nastavte požadovanou vzdálenost a stlačte zajišťovací knoflík kluzné botky (7) na levé straně (pohled zdola), abyste kluznou botku opět zablokovali. Zkontrolujte, zda kluzná botka pevně drží!
CZ
6. Obsluha
6.1 Za-/vypínač (obr. 1/pol. 1)
Zapnutí:
Za-/vypínač stisknout
Vypnutí:
Za-/vypínač pustit
6.2 Zajišťovací tlačítko (obr. 1/pol. 2)
Pomocí zajišťovacího tlačítka (2) může být za-/vypínač (1) při provozu aretován. Na vypnutí krát-ce stisknout za-/vypínač (1).
6.3 Elektronická regulace počtu zdvihů
Pomocí regulačního kolečka (3) může být nastaven požadovaný počet zdvihů pilového listu.
Všeobecná pravidla pro řeznou rychlost při obráběcích pracích platí také zde.
6.4 Použití jako přímočará pila (obr. 4)
Nasad'te univerzální pilu na řezaný materiál tak, jak je znázorněno na obr. 4. Univerzáni pilu zapněte a posouvejte ji proti řezanému materiálu. Rychlost řezání musí být přizpůsobena materiálu.
7. Výměna síťového napájecího vedení
Nebezpečí!
Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.
8. Čištění, údržba a objednání náhradních dílů
Nebezpečí!
Před všemi čisticími pracemi vytáhněte síťovou zástrčku.
8.1 Čištění
- Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
- Doporučujeme přímo po každém použití přístroj vyčistit.
- Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.
8.2 Uhlíkové kartáčky
Při nadměrné tvorbě jisker nechte překontrolovat odborníkem uhlíkové kartáčky.
Nebezpečí! Uhlíkové kartáčky smí vyměnit pouze odborný elektrikář.
8.3 Údržba
Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.
8.4 Objednávání náhradních dílů a příslušenství:
Při objednávce náhradních dílů je třeba uvést následující údaje:
• Typ přístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
- Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info
9. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.
10. Skladování
Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 °C. Uložte elektrický přístroj v originálním balení.
CZ
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH.
Technickézměny vyhrazeny
CZ
Servisní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
| Kategorie Příklad | |
| Rychle opotřebitelné díly* | Uhlíkové kartáčky |
| Spotřební materiál/spotřební díly* | Pilový list |
| Chybějící díly |
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:
- Fungoval přístroj předtím nebo byl od začátku defektní?
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní přiznak)?
Popište tuto chybnou funkci.
CZ
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:
-
Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.
-
Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.
- Z naší záruky jsou vylou čeny:
- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.
-
Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.
-
Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přírazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.
Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.
SK
Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu
1. Bezpečnostné pokyny
• Univerzálnapíla
• Pílový list (1x)
• Originálny návod na obsluhu
- Bezpečnostné pokyny
Hladina akustického tlaku L _pA ...... 86,8 dB (A)
Nepresnost K _n 3 dB
Hladina akustického výkonu L _100 ...... 97,8 dB (A)
Nepresnost K_WA .....3 dB
5.1 Výmena pílového listu (obr. 2)
Pred všetkými prácami na stroji a pred výmenou pílového listu vypnite univerzálnu pílu a vytiahnite elektrický kábel zo zásuvky.
Potiahnutím za pílový list teraz skontrolujte, či list bezpečne drží v uložení.
SK
Stlačit vypínač zap/vyp
Vypnutie:
Pustit vypínač zap/vyp
Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete.
8.1 Čistenie
Nebezpečenstvo! Uhlíkové kefky smú byt vymieňané len odborným elektrikárom.
8.3 Údržba
Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
Vážená zákazníčka, vážený zákazník,
