HASZNÁLATI ÚTMUTATÓ RB38A7B5ECE SAMSUNG

Szervizelési útmutató felhasználók számára

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com weboldalt.
2. Nyissa meg az alkatrészvásárlási weboldalt és adja meg a termék modellkódját, így megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le.

- A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

1. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján látható névvel.

- A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a fiókokra és a zsanérokra korlátozódik.

MEGJEGYZÉS

Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésért vagy egyéb termékbiztonsági problémáért, amelyet a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által tanúsított szakszerviz által történő javítási kísérlet során keletkezett.

⚠ VIGYÁZAT!

• Az alkatrész weboldalon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.
• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.
• A javítási munkálatok során viseljen védőkesztyűt.

Magyar

A hütőszekrény kinézete és a kínált alkatrészeinek köre a modelltöl és az országtól függően eltérő lehet.

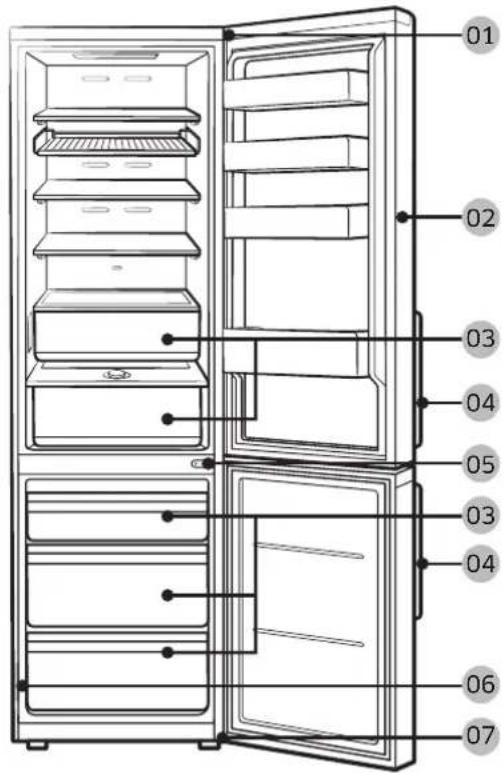

01 Felső zsanér 02 Tömítés
03 Fiók 04 Fogantyúk (csak adott modelleknél)
05 Középső zsanér 06 Vonalkódos címke
07 Alsó zsanér

Magyar

Fogantyúcsere

A modellnév így épül fel: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

A csillagok helyén az adott modellre jellemző betük vagy számok állnak.

A modellkódban a csillag(ok) helyén a változat modellje szerinti szám (0–9) vagy betű (A-Z) található.

VIGYÁZAT!

• Az ajtófogantyú cseréje során ügyeljen arra, hogy ne karcolódjon meg az ajtó felülete.
• A tartóelemeket fogva erősen nyomja be a fogantyúkat. Ügyeljen arra, hogy ne legyen rés a tartóelemek és az ajtó között.
• A fogantyú felszerelésekor húzza szorosra a csavarokat.
• A termék használata előtt ellenőrizze, hogy a fogantyú biztonságosan rögzült-e.

Szükséges szerszámok (nem tartozék)

Csillagcsavarhúzó Lapos csavarhúzó

A fogantyúk leszerelése

MEGJEGYZÉS

Ez az eljárás követendő a hűtő és a fagyasztó hűtőtere esetében is.

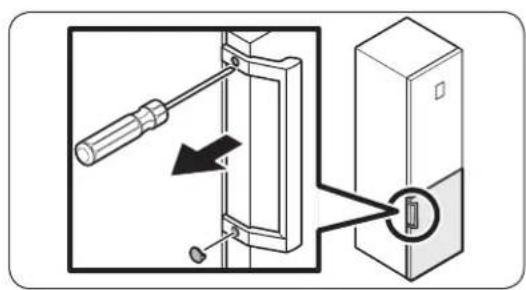

1. Lapos csavarhúzóval távolítsa el a csavarfedeleket.

2. A fogantyú leszerelése után szerelje vissza a csavarfedeleket a csavarfuratokra.

3. Csillagcsavarhúzóval távolítsa el a csavarokat és vegye le a fogantyút.

MEGJEGYZÉS

Ezekkel a csavarokkal rögzítse a fogantyút az átellenes oldalon.

1. Szerelje fel az új fogantyút az eltávolítással fordított sorrendben.

Magyar

Tömítéscsere

VIGYÁZAT!

Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ha nincs így, hideg levegő szivároghat a hűtőszekrényből.

A tömítés eltávolítása

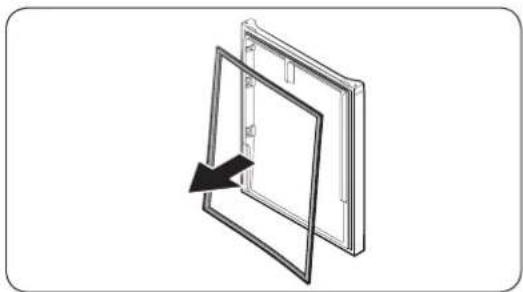

Nyissa ki az ajtót, és vegye le a tömítést az ajtóról.

A tömítés felszerelése

Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között.

Fiókcsere

VIGYÁZAT!

A fiók behelyezése során ügyeljen arra, hogy megfelelően illeszkedjen a sínbe.

A fiók eltávolítása

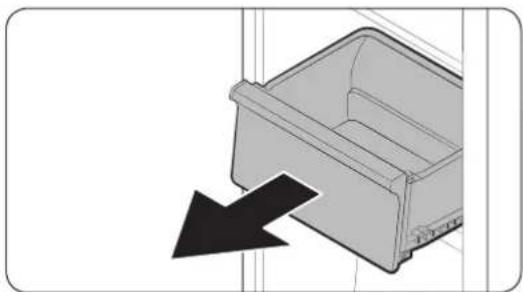

Emelje meg finoman a fiók elejét, majd csúsztassa ki a fiókot.

A fiókok visszaszerelése

A fiókok visszaszerelése az eltávolításukhoz képest a lépések fordított sorrendjében történik.

Magyar

Zsanércsere

A zsanérok lecseréléséhez először le kell szerelnie az ajtókat.

VIGYÁZAT!

• A leszerelésüket különös körültekintéssel végezze, mert az ajtók nehezek.
• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.
• Mivel a zsanérokat óvatosan kell kezelni és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.
• Ha úgy távolítja el a sarokpántot, hogy eközben nem tartja az ajtót, az leeshet és személyi sérülést okozhat.
• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.
• Ellenőrizze, hogy a zsanér biztonságosan rögzül-e a szekrényhez.
• Ellenőrizze, hogy a vezetékcsatlakozók megfelelően csatlakoznak-e.
• Ügyeljen arra, hogy ne sértse meg a vezetékeket a felső burkolat rögzítésekor.

FIGYELEM!

• A hütőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.
• Az ajtók felcserélése előtt húzza ki a tápkábelt.

Szükséges szerszámok (nem tartozék)

Csillagcsavarhúzó Lapos csavarhúzó 11 mm-es csavarkulcs

10 mm-es dugókulcs 8 mm-es dugókulcs 10 mm-es csavarkulcs

Magyar

Az ajtók felcserélése

MEGJEGYZÉS

A fogantyúval szerelt modellek esetében először a fogantyút fordítsa meg. (A részletes információkért tekintse át a következő részt: „Fogantyúcsere (rúdfogantyúval szerelt modellek esetében)“.)

1. A hűtőajtó csukott helyzetében csillagcsavarhúzó segítségével távolítsa el a felső burkolatot (A) rögzítő csavarokat.

2. Finoman emelje fel a felső burkolatot (A), és helyezze a hűtőszekrény tetejére.

- Járjon el körültekintően a felső burkolat (A) felemelésekor. Alatta egy vezeték van hozzá csatlakoztatva.

1. Távolítsa el a felső burkolat alatt elhelyezett tartóban lévő vezetéket és a csatlakozót.

- Előfordulhat, hogy ez a lépés bizonyos modellekre nem vonatkozik.

VIGYÁZAT!

Ne nyomja túl erősen a csatlakozókat.

1. Válassza le a vezetékcsatlakozót (A).

- Előfordulhat, hogy ez a lépés bizonyos modellekre nem vonatkozik.

Magyar

1. Dugókulcs (8 mm-es) segítségével távolítsa el a felső zsanért (A) rögzítő csavarokat.

VIGYÁZAT!

A csavarok eltávolítása során tartsa erősen a hűtőajtót, hogy az nehogy véletlenül leessen.

1. Nyissa ki a hűtőajtót, majd emelje fel az ajtót a középső zsanérról való levételéhez. Tartsa az ajtót biztonságos helyen.

VIGYÁZAT!

Az ajtó nehéz. A károk vagy sérülések megelőzése érdekében legyen elővigyázatos az ajtó eltávolítása közben.

1. Nyissa ki a fagyasztó ajtaját, majd (8 mm-es) dugókulcs segítségével szerelje ki az alsó zsanért (A) rögzítő csavarokat.

Magyar

1. Amikor a fagyasztó ajtaja az alsó zsanéron (A) ül, lassan húzza meg az alsó zsanért (A) a hűtőszekrény alján lévő tartóból való eltávolításához. Az alsó zsanér (A) tartóból való eltávolítása után vegye le a fagyasztó ajtajáról, majd húzza le a fagyasztó ajtaját a középső zsanérról (B) való levételéhez.

VIGYÁZAT!

A középső zsanér (B) biztonságos eltávolításáig tartsa erősen a fagyasztóajtót, nehogy az véletlenül leessen.

1. Egy csillagcsavarhúzó és egy (10 mm-es) dugókulcs segítségével szerelje ki a középső zsanért (A) rögzítő csavarokat.

2. A felső, a középső és/vagy az alsó zsanér cseréjét követően végezze el az összeszerelést a szétszereléshez képest fordított sorrendben.

VIGYÁZAT!

- Ellenőrizze, hogy a vezetékcsatlakozók megfelelően csatlakoznak-e.

- Ügyeljen arra, hogy ne sértse meg a vezetékeket a felső burkolat rögzítésekor.
