Produkttyp	Kühl-Gefrierkombination
Marke	Samsung
Modell	RB38A7B5ECE
Gesamtnutzinhalt	380 L (geschätzt)
Kühlteil Nutzinhalt	270 L (geschätzt)
Gefrierteil Nutzinhalt	110 L (geschätzt)
Abmessungen (H x B x T)	1790 x 750 x 720 mm (geschätzt)
Nettogewicht	75 kg (geschätzt)
Stromversorgung	220-240 V, 50 Hz
Energieeffizienzklasse	A (geschätzt)
Hauptfunktionen	No Frost, Schnellkühlen, Schnellgefrieren, Digitaldisplay
Abtauen	Automatisch (No Frost)
Innenbeleuchtung	LED
Temperaturregelung	Elektronisch mit Touchdisplay
Pflege und Reinigung	Dichtungen und Innenraum mit einem weichen Tuch und Seifenwasser reinigen. Rückseitiges Gitter entstauben.
Sicherheit	Automatischer Türschluss, Tür-offen-Alarm
Ersatzteile und Reparierbarkeit	Griffe, Dichtungen, Schubladen und Scharniere vom Benutzer austauschbar. Andere Teile: Wenden Sie sich an einen autorisierten Samsung-Kundendienst.
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar. Batterien nicht im Lieferumfang enthalten.

Häufig gestellte Fragen - RB38A7B5ECE SAMSUNG

Wie kann man die Türen des Samsung-Kühlschranks RB38A7B5ECE umkehren?

Das Umkehren der Türen erfordert mindestens zwei Personen. Das Gerät muss vom Stromnetz getrennt werden, die Griffe, Abdeckungen und Scharniere müssen entfernt werden. Befolgen Sie die Schritte in umgekehrter Reihenfolge für den Zusammenbau. Verwenden Sie einen 8-mm-Steckschlüssel und einen Kreuzschlitzschraubendreher. Achten Sie beim Verschieben der oberen Abdeckung auf die Kabel.

Wie kann man den Griff ersetzen?

Entfernen Sie zuerst die Schraubenabdeckungen mit einem Schlitzschraubendreher, dann lösen Sie die Schrauben mit einem Kreuzschlitzschraubendreher. Zum Zusammenbau drücken Sie den neuen Griff fest auf die Halterungen und ziehen die Schrauben fest. Stellen Sie sicher, dass kein Spalt zwischen Griff und Tür vorhanden ist.

Wie kann man die Türdichtung wechseln?

Öffnen Sie die Tür und entfernen Sie die alte Dichtung. Befestigen Sie eine neue Dichtung und stellen Sie sicher, dass sie gut sitzt, ohne Spalt. Eine schlecht befestigte Dichtung kann zu Kaltluftlecks führen.

Wie kann man die Schubladen herausnehmen und wieder einsetzen?

Heben Sie die Vorderseite der Schublade vorsichtig an und schieben Sie sie heraus, um sie zu entfernen. Zum Wiedereinsetzen setzen Sie die Schublade auf die Schienen und schieben Sie sie, bis sie einrastet. Überprüfen Sie, ob sie richtig ausgerichtet ist.

Was ist die ideale Temperatur für Kühlschrank und Gefrierschrank?

Die empfohlene Temperatur beträgt 4 °C für den Kühlschrank und -18 °C für den Gefrierschrank. Verwenden Sie das Bedienfeld, um die Einstellungen anzupassen.

Was tun, wenn das Display nichts anzeigt?

Überprüfen Sie, ob das Gerät eingesteckt ist und der Schutzschalter nicht ausgelöst hat. Bleibt das Display ausgeschaltet, wenden Sie sich an den Samsung-Kundendienst.

Wie reinige ich den Innenraum des Kühlschranks?

Trennen Sie das Gerät vom Netz, entnehmen Sie Lebensmittel und Ablagen. Reinigen Sie mit einem weichen Tuch, das mit lauwarmem Wasser und mildem Reinigungsmittel getränkt ist. Spülen und trocknen Sie gründlich. Verwenden Sie keine Scheuermittel.

Der Tür-offen-Alarm ertönt, was tun?

Schließen Sie die Tür vollständig. Wenn der Alarm weiterhin ertönt, überprüfen Sie, ob nichts die Schließung blockiert (Lebensmittel, Dichtung). Wenn das Problem weiterhin besteht, wenden Sie sich an Samsung.

Welche Teile sind vom Benutzer austauschbar?

Die vom Benutzer austauschbaren Teile sind auf Griffe (einige Modelle), Dichtungen, Schubladen und Scharniere beschränkt. Andere Reparaturen müssen von einem autorisierten Samsung-Fachmann durchgeführt werden.

Wo finde ich Ersatzteile?

Besuchen Sie die Website samsung.com und geben Sie den Modellcode (RB38A7B5ECE) ein, um die verfügbaren Teile zu prüfen. Stellen Sie sicher, dass der Teilename mit der Abbildung im Handbuch übereinstimmt.

BEDIENUNGSANLEITUNG RB38A7B5ECE SAMSUNG

Servicehandbuch für Benutzer

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.
2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist.
3. Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.
4. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in diesem Handbuch übereinstimmt.
5. Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen offiziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

⚠ VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.
• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.
• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

01 Oberes Scharnier 02 Dichtung
03 Auszug 04 Handgriffe (nur bestimmte Modelle)
05 Mittleres Scharnier 06 Strichcode-Aufkleber
07 Unteres Scharnier

Deutsch

Austausch des Handgriffs

Die Modellbezeichnung ist wie folgt aufgebaut: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Die Sternchen stehen je nach Modell für etwas anderes.

Die Sternchen im Modellcode kennzeichnen eine Variante und ersetzen Ziffern (0-9) oder Buchstaben (A-Z) im Modellcode.

⚠ VORSICHT

• Achten Sie beim Auswechseln des Türgriffs darauf, die Vorderseite der Tür nicht zu zerkratzen.
• Drücken Sie die Griffe fest auf die Halterungen. Stellen Sie sicher, dass zwischen den Stützen und der Tür keine Lücke bleibt.
• Ziehen Sie die Schrauben beim Anbringen des Griffs fest an.
• Prüfen Sie vor Verwendung des Geräts, ob der Griff fest angebracht ist.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher

Befestigen der Griffe

HINWEIS

Dieses Verfahren gilt sowohl für das Kühl- als auch für das Gefrierabteil.

1. Entfernen Sie mit einem Schlitzschraubendreher die Abdeckkappen der Schrauben.

- Bringen Sie die Schraubenabdeckungen wieder auf den Schraubenlöchern an, nachdem Sie den Griff abgenommen haben.

1. Verwenden Sie einen Kreuzschlitzschraubendreher, um die Schrauben zu lösen und den Handgriff zu entfernen.

HINWEIS

Verwenden Sie diese Schrauben, um den Griff auf der gegenüberliegenden Seite zu befestigen.

1. Gehen Sie beim Einbauen des neuen Handgriffs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austausch der Dichtung

VORSICHT

Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

So bauen Sie die Dichtung aus

Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür.

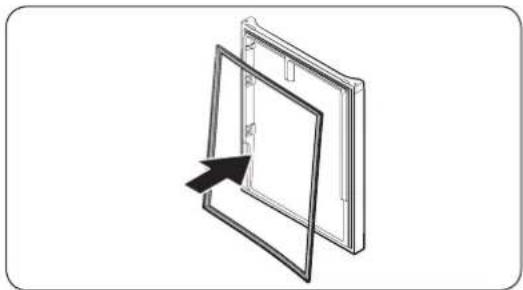

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie darauf, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.

Austausch des Auszugs

VORSICHT

Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Ausbauen des Auszugs

Fassen Sie den Auszug auf der Vorderseite an und ziehen Sie ihn nach oben heraus.

Einbauen des Auszugs

Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.

VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.
• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.
• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.
• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.
• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.
• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.
• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

⚠️ WARNING

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.
• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher 11 mm-Schlüssel

10 mm-Steckschlüssel 8 mm-Steckschlüssel 10 mm-Schlüssel

Deutsch

Wechseln des Türanschlags

HINWEIS

Bei den Modellen mit Griffen müssen Sie zuerst die Seiten der Griffe tauschen. (Detaillierte Informationen finden Sie im Abschnitt „Austausch des Handgriffs (bei Modellen mit Stangengriffen)“.)

1. Entfernen Sie die Schrauben, mit denen die obere Abdeckung (A) befestigt ist, bei geschlossener Tür des Gefrierabteils mit Hilfe eines Kreuzschlitzschraubendrehers.

2. Heben Sie die obere Abdeckung (A) vorsichtig an und legen Sie sie oben auf die Kühl-/Gefrierkombination.

- Seien Sie vorsichtig, wenn Sie die obere Abdeckung (A) anheben. Darunter ist ein Kabel angeschlossen.

1. Entfernen Sie das Kabel und den Kabelverbinder, der sich auf dem Halter unter der oberen Abdeckung befindet.

- Dieser Schritt gilt möglicherweise nicht für alle Modelle.

VORSICHT

Achten Sie darauf, nicht zu kräftig an den Verbindern zu ziehen.

1. Trennen Sie den Kabelverbinder (A).

- Dieser Schritt gilt möglicherweise nicht für alle Modelle.

Deutsch

1. Entfernen Sie die Schrauben zur Befestigung des oberen Scharniers (A) mit einem Steckschlüssel (8 mm).

⚠ VORSICHT

Halten Sie die Tür des Kühlabteils fest, damit sie nicht herunterfällt, während Sie die Schrauben entfernen.

1. Öffnen Sie die Tür des Kühlabteils, und heben Sie dann die Tür nach oben aus dem mittleren Scharnier. Bewahren Sie die Tür sicher auf.

⚠ VORSICHT

Die Tür ist schwer. Zur Vermeidung von Schäden oder Verletzungen seien Sie beim Abnehmen der Tür vorsichtig.

1. Öffnen Sie die Tür des Gefrierabteils und verwenden Sie einen Steckschlüssel (8 mm), um die Schrauben zur Befestigung des unteren Scharniers (A) zu entfernen.

Deutsch

1. Während die Tür des Gefrierabteils auf dem unteren Scharnier (A) aufliegt, ziehen Sie langsam das untere Scharnier (A) aus der Halterung an der Unterseite der Kühl-/Gefrierkombination heraus. Trennen Sie das untere Scharnier (A) von der Tür des Gefrierabteils, nachdem Sie es ausgebaut haben. Ziehen Sie dann die Tür des Gefrierabteils nach unten, um sie vom mittleren Scharnier (B) zu trennen.

⚠ VORSICHT

Halten Sie die Tür des Gefrierabteils fest, damit sie nicht herunterfällt, bevor Sie das mittlere Scharnier (B) ausgebaut haben.

1. Entfernen Sie die Befestigungsschrauben des mittleren Scharniers (A) mit einem Kreuzschlitzschraubendreher und einem Steckschlüssel (10 mm).
2. Nach dem Austausch des oberen, mittleren und/oder unteren Scharniers können Sie sie in umgekehrter Reihenfolge wieder montieren.

! VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.
