RB38A7B5ECE - Frys SAMSUNG - Gratis bruksanvisning och manual

Produkttyp	Kombinerat kyl-frys
Märke	Samsung
Modell	RB38A7B5ECE
Total nettokapacitet	380 L (uppskattning)
Kylkapacitet	270 L (uppskattning)
Fryskapacitet	110 L (uppskattning)
Mått (H x B x D)	1790 x 750 x 720 mm (uppskattning)
Nettovikt	75 kg (uppskattning)
Strömförsörjning	220-240 V, 50 Hz
Energiklass	A (uppskattning)
Huvudfunktioner	No Frost, snabbkylning, snabbinfrysning, digital display
Avfrostning	Automatisk (No Frost)
Invändig belysning	LED
Temperaturkontroll	Elektronisk med pekskärm
Underhåll och rengöring	Rengör tätningar och insida med en mjuk trasa och tvålvatten. Dammsug gallret på baksidan.
Säkerhet	Automatisk stängning av dörrar, larm för öppen dörr
Reservdelar och reparationsmöjligheter	Handtag, tätningar, lådor och gångjärn kan bytas av användaren. Övriga delar: kontakta en auktoriserad Samsung-service.
Allmän information	Bruksanvisning finns på flera språk. Batterier medföljer inte.

Vanliga frågor - RB38A7B5ECE SAMSUNG

Hur vänder man dörrarna på Samsung RB38A7B5ECE kylskåp?

Dörrvändning kräver minst två personer. Koppla bort apparaten, ta bort handtagen, sedan täckplattorna och gångjärnen. Följ stegen i omvänd ordning för återmontering. Använd en 8 mm hylsnyckel och en stjärnskruvmejsel. Var försiktig med kablarna när du flyttar den övre täckplattan.

Hur byter man handtaget?

Ta först bort skruvskydden med en platt skruvmejsel, skruva sedan loss skruvarna med en stjärnskruvmejsel. För återmontering, tryck det nya handtaget ordentligt mot fästena och dra åt skruvarna. Se till att det inte finns något mellanrum mellan handtaget och dörren.

Hur byter man dörrtätningen?

Öppna dörren och ta bort den gamla tätningen. Montera en ny tätning och se till att den sitter tätt utan mellanrum. En felaktigt monterad tätning kan orsaka läckage av kall luft.

Hur tar man bort och återinstallerar lådorna?

Lyft försiktigt framsidan av lådan och glid ut den för att ta bort den. För återinstallation, sätt in lådan på skenorna och tryck tills den klickar på plats. Kontrollera att den är korrekt inriktad.

Vilken är den ideala temperaturen för kylskåpet och frysen?

Rekommenderad temperatur är 4 °C för kylskåpet och -18 °C för frysen. Använd kontrollpanelen för att justera inställningarna.

Vad gör man om skärmen inte visar något?

Kontrollera att apparaten är ansluten och att säkringen inte har löst ut. Om skärmen fortfarande är släckt, kontakta Samsungs kundtjänst.

Hur rengör man insidan av kylskåpet?

Koppla bort apparaten, ta bort matvaror och hyllor. Rengör med en mjuk trasa fuktad med ljummet vatten och milt rengöringsmedel. Skölj och torka noggrant. Använd inte slipande rengöringsmedel.

Larmet för öppen dörr ljuder, vad gör man?

Stäng dörren helt. Om larmet fortsätter, kontrollera att inget hindrar stängningen (matvara, tätning). Om problemet kvarstår, kontakta Samsung.

Vilka delar kan bytas av användaren?

Delar som kan bytas av användaren är begränsade till handtag (vissa modeller), tätningar, lådor och gångjärn. Övriga reparationer måste utföras av en auktoriserad Samsung-tekniker.

Var hittar man reservdelar?

Besök webbplatsen samsung.com och ange modellkoden (RB38A7B5ECE) för att kontrollera tillgängliga delar. Se till att delens namn överensstämmer med illustrationen i manualen.

BRUKSANVISNING RB38A7B5ECE SAMSUNG

Serviceanvisningar för användare

1. Information om var du kan köpa reservdelar finns på http://samsung.com
2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla delar som kan beställas. Modellkoden finns på etiketten på utsidan av produkten.
3. Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.
4. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här bruksanvisningen när du beställer reservdelen.
5. De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn.

OBS!

Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certifierats av Samsung försökt reparera produkten täcks inte av garantin.

⚠️ VAR FÖRSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.
• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.
• Använd alltid skyddshandskar när du genomför reparationer.

Svenska

Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Packning
03 Låda 04 Handtag (endast på tillämpliga modeller)
05 Mittengångjärn 06 Streckkodsetikett
07 Nedre gångjärn

Svenska

Byta ut handtag

Så här ser modellnamnet ut: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Asteriskerna ersätts av olika tecken beroende på modellen.

Asteriskerna i modellkoden indikerar en modellvariant och kan ersättas av (0–9) eller (A–Z) i modellkoden.

VAR FÖRSIKTIG

• Var försiktig så att du inte repar dörren när du byter ut handtaget.
• Tryck ordentligt i handtagen vid stöden. Kontrollera att det inte finns något glapp mellan stöden och dörren.
• Dra åt skruvarna hårt när du sätter fast handtaget.
• Kontrollera att handtaget sitter fast ordentligt innan du använder produkten.

Verktyg som behövs (bifogas ej)

Förfarandet gäller för både kylskåpet och frysen.

1. Använd en spårmejsel för att ta bort skruvlocken.

2. Ta loss handtagen och sätt tillbaka skruvlocken på skruvhålen.

3. Använd en Phillips-skruvmejsel för att ta bort skruvarna och ta loss handtaget.

OBS!

Använd de här skruvarna för att sätta fast handtaget på andra sidan.

1. Det nya handtaget monteras i motsatt ordningsföljd till nermonteringen.

Svenska

Byta ut packningar

VAR FÖRSIKTIG

Tryck fast packningen ordentligt. Annars finns det risk för att det läcker kalluft ur kylskåpet.

Ta bort packningen

Öppna dörren och ta ut packningen ur dörren.

Sätta in packningen

Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte finns något glapp mellan den nya packningen och dörren.

Byta ut lådor

VAR FÖRSIKTIG

Kontrollera att lådan är helt inskjuten i skenan vid montering.

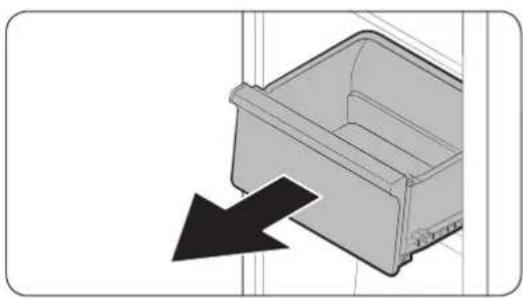

Ta ut lådan

Lyft försiktigt upp lådan framifrån och dra ut den.

Sätta tillbaka lädor

Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut.

Svenska

Byta ut gångjärn

För att byta ut gångjärnen måste du först ta bort dörren.

VAR FÖRSIKTIG

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.
• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.
• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller flera personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.
• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.
• Se till att gångjärnsaxeln sitter säkert på gångjärnet.
• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.
• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

WARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.
• Koppla bort strömsladden innan du vänder dörrarna.

Verktyg som behövs (bifogas ej)

10 mm hylsnyckel 8 mm hylsnyckel 10 mm skruvnyckel

Svenska

Vända dörren

OBS!

För modeller som har handtag ska du vända handtagen först. (Mer information finns i avsnittet "Byta ut handtag (på modeller med långt handtag)".)

1. Se till att kyldörren är stängd och använd sedan en Phillips-skruvmejsel för att ta bort skruvarna som fixerar det övre höljet (A).

2. Lyft försiktigt av det övre höljet (A) och placera det ovanpå kylskåpet.

- Var försiktig när du lyfter det övre höljet (A). En kabel är dragen under den.

1. Ta bort kabeln och kabelkontakten som är placerade på hållaren under det övre skyddet.

- Det här steget kanske inte är tillämpligt för alla modeller.

VAR FÖRSIKTIG

Dra inte för hårt i kontakterna.

1. Koppla bort kabelkontakten (A).

- Det här steget kanske inte är tillämpligt för alla modeller.

Svenska

1. Använd en hylsnyckel (8 mm) för att ta bort skruvarna i det övre gångjärnet (A).

⚠️ VAR FÖRSIKTIG

Håll hårt i dörren medan du avlägsnar skruvarna för att förhindra att kylskåpsdörren faller av.

1. Öppna kylskåpsdörren och lyft sedan dörren för att ta av den från mittengångjärnet. Förvara dörren på en säker plats.

! VAR FÖRSIKTIG

Dörren är tung. För att förhindra person- eller saks kada, var försiktig när du avlägsnar dörren.

1. Öppna frysdörren och använd sedan en hylsnyckel (8 mm) för att ta bort skruvarna i det nedre gångjärnet (A).

Svenska

1. När frysdörren fortfarande sitter i det nedre gångjärnet (A) kan du försiktigt dra det nedre gångjärnet (A) för att avlägsna det från hållaren längst ned i kylskåpet. När du har tagit bort det nedre gångjärnet (A) från hållaren kan du avlägsna det från frysdörren och sedan dra ned frysdörren för att lossa den från mittengångjärnet (B).

⚠️ VAR FÖRSIKTIG

För att förhindra att frysdörren faller ska du hålla i frysdörren ordentligt tills du har avlägsnat den helt från mittengångjärnet (B).

1. Använd en Phillips-skruvmejsel och hylsnyckel (10 mm) för att ta bort skruvarna i mittengångjärnet (A).

2. Montera dörren i motsatt ordningsföljd till nedmonteringen när du har bytt ut det övre, mitten- och det nedre gångjärnet.

! VAR FÖRSIKTIG

- Se till att kabelkontakterna är korrekt anslutna. - Var försiktig så att du inte skadar kablarna när du monterar det övre höljet

Svenska
