| Termék típusa | Sarokcsiszoló |
| Márka | Bosch |
| Modell | GWS 17125 SB Professional |
| Névleges felvett teljesítmény | 1700 W |
| Leadott teljesítmény | 1010 W |
| Üresjárati fordulatszám | 11500 ford/perc |
| Fordulatszám-beállítási tartomány | 2800 - 11500 ford/perc |
| Maximális tárcsaátmérő | 125 mm |
| Orsómenet | M14 |
| Orsómenet maximális hossza | 14 mm |
| Tömeg (EPTA 01:2014 szerint) | 2,3 - 2,6 kg |
| Védettségi fokozat | II (kettős szigetelés) |
| Elektronika | Állandó elektronika, újraindításgátló, lágyindítás, visszaütés elleni védelem (KickBack Control), azonnali leállítási fék, esés elleni védelem (Drop Control) |
| Tartozékok | Védőburkolat, rezgéscsillapító kiegészítő fogantyú, SDS-clic gyorsszorító anya, csapos kulcs |
| Felhasználások | Csiszolás, vágás, kefézés, polírozás (tartozékokkal) |
| Hangnyomásszint | 95 dB(A) |
| Hangteljesítményszint | 103 dB(A) |
| Rezgés (csiszolás) | 4,6 m/s² (K bizonytalanság = 1,5 m/s²) |
| Rezgés (tárcsás csiszolás) | 3,2 m/s² (K bizonytalanság = 1,5 m/s²) |
| Karbantartás | Tisztítsa meg a szellőzőnyílásokat sűrített levegővel, a kábelt cserélje Bosch szervizben |
| Javíthatóság | Pótalkatrészek elérhetők a www.bosch-pt.com oldalon; SAV DIRECT 5 napon belül |
Gyakran ismételt kérdések - GWS 17125 SB Professional BOSCH
Felhasználói kérdések a következőről GWS 17125 SB Professional BOSCH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Kávédaráló PDF formátumban ingyenesen! Találja meg kézikönyvét GWS 17125 SB Professional - BOSCH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GWS 17125 SB Professional márka BOSCH.

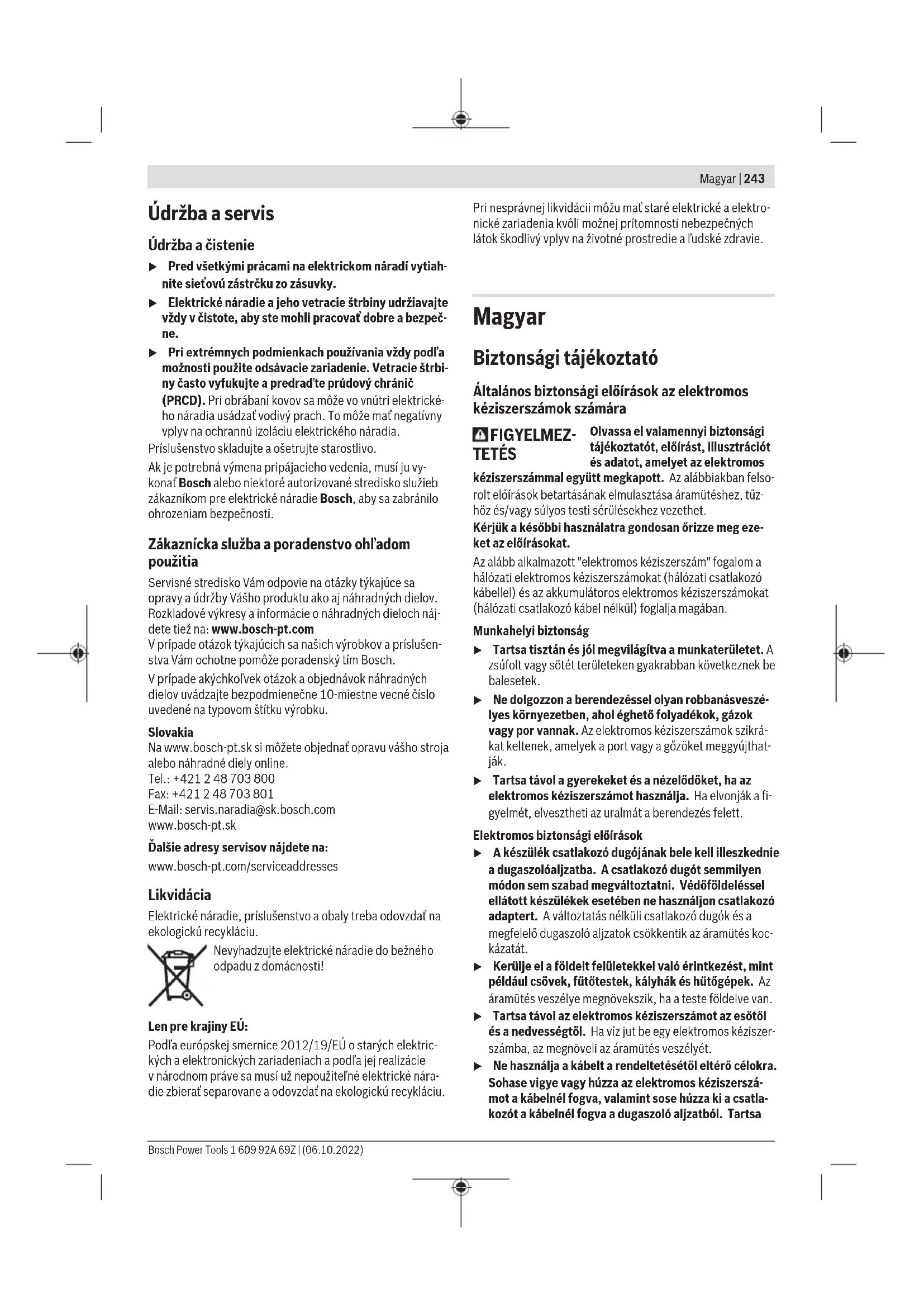

HASZNÁLATI ÚTMUTATÓ GWS 17125 SB Professional BOSCH
hu Eredeti használati utasítás
Biztonsági tájékoztató
Általános biztonsági előírások az elektromos kéziszerszámok számára
FIGYELMEZ-TETÉS
Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos
kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük a késöbbi használatra gondosan őrizze meg ezeket az előírásokat.
Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.
Munkahelyi biztonság
Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek.
▶ Ne dolgozzon a berendezéssel olyan robbanásveszelyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözőket meggyújthatják.
Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.
Elektromos biztonsági előírások
A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
▶ Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fütőtestek, kályhák és hütőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van.
Tartsa távol az elektromos kéziszerszámot az esőtöl és a nedvességtöl. Ha víz jut be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét.
▶ Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-mot a kábelnél fogva, valamint sose húzza ki a csatlakozót a kábelnél fogva a dugaszoló aljzatból. Tartsa
távol a kábelt höforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.
▶ Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét.
Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.
Személyi biztonság
Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.
▶ Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint a porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát.
▶ Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielött beköti az áramforrást és/vagy az akkumulátort, valamint mielött felemelné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az baleset vezethet.
Az elektromos kéziszerszám bekapcsolása elött okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
▶ Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.
▶ Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektöl. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják.
Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatásait.
▶ Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.
Az elektromos kéziszerszámok gondos kezelése és használata
▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja.
A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem ki-kapcsolni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozót az áramforrásból és/vagy távolítsa el az akkumulátort (ha az leválasztható az elektromos kéziszerszámtól), mielött az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.
A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
Tartsa megfelelően karban az elektromos kéziszerszámokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartására lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.
Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket valamint a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredeményezhet.
Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.
Szerviz
Az elektromos kéziszerszámot csak szakképzett személyzet kizárólag eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.
Biztonsági előírások sarokcsiszolókhoz
Közös biztonsági előírások csiszoláshoz, csiszolópapiros csiszoláshoz, drótkefével végzett munkákhoz vagy daraboló müveletekhez:
Ez az elektromos kéziszerszám csiszológépként, csiszolópapiros csiszológépként, drótkefeként, lyukvágó vagy daraboló szerszámként való használatra van előirányozva. Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Ezzel az elektromos kéziszerszámmal polírozási műveleteket nem szabad végrehajtani. Az elektromos kéziszerszám rendeltetésétől eltérő célokra való használata veszélyes és személyi sérülésekhez vezethet.
▶ Ne alakítsa át ezt az elektromos kéziszerszámot olyan módon, amelyet a kéziszerszám gyártója nem tervezett és nem adott meg. Egy ilyen átalakítás az elektromos kéziszerszám feletti uralom elvesztéséhez és súlyos személyi sérülésekhez vezethet.
▶ Ne használjon olyan tartozékokat, amelyeket a gyártó ehhez az elektromos kéziszerszámhoz nem irányzott elő és nem javasolt. Az a tény, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszámra, nem garantálja annak biztonságos alkalmazását.
A betétszerszám megengedett fordulatszámának legalább akkorának kell lennie, mint az elektromos kéziszerszámon megadott legnagyobb fordulatszámnak. A megengedettnél gyorsabban forgó betétszerszámok szét-törhetnek és kirepülhetnek.
A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszámán megadott méreteknek. A hibásan méretezett betétszerszámokat nem lehet megfelelően lefedni vagy irányítani.
A tartozékok rögzítési méreteinek pontosan meg kell felelniük az elektromos kéziszerszám rögzítő elemei méreteinek. Az olyan tartozékok, amelyek nem kerülnek pontosan rögzítésre az elektromos kéziszerszámhoz, egyenletlenül forognak, erősen berezegnek és a készülék feletti uralom megszűnéséhez vezethetnek.
▶ Ne használjon megrongálódott tartozékokat. Vizsgálja meg minden egyes használat előtt a tartozékokat, pl. a csiszolókorongokat: ellenőrizze, nem pattogzott-e le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megrepedve, vagy nagy mértékben elhasználódva a csiszolótányér, nincsenek-e a drótkefében kilazult, vagy eltörött drótok. Ha az elektromos kéziszerszám vagy a tartozék leesik, vizsgálja felül, nem rongáló-dott-e meg, vagy használjon egy hibátlan betét szerszámot. Miután ellenőrizte, majd behelyezte a készülékbe a tartozékot, Ön és a környezetében lévő személyek is tartózkodjanak a forgó betétszerszám síkján kívül és járassa egy percig az elektromos kéziszerszá-mot a legnagyobb üresjárati fordulatszámmal. A meg-
rongálódott tartozékok ezalatt a próbaidő alatt általában már széttörnek.
Viseljen védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédöt vagy védőszemüveget. Viseljen a helyzethez szükséges, megfelelő porvédő álarcot, zajtompító fülvédöt, védő kesztyűt és mühelykötényt, amely védelmet nyújt a csiszolószerszám- és anyagrészecskékkel szemben. A védőszemüvegnek garantálnia kell a különböző alkalmazások során kirepülő idegen anyagok szembejutásának megakadályozását. A por- vagy védőálarcnak alkalmasnak kell lennie az adott alkalmazás során keletkező por és egyéb részecskék kiszűrésére. Ha túlzottan hosszú ideig van ki-téve az erős zajhatásnak, elvesztheti a hallását.
Ügyeljen arra, hogy minden más személy biztonságos távolságban maradjon az Ön munkaterületétöl. Minden munkaterületre belépő személynek védőfelszerelést kell viselnie. A munkadarab letört részei vagy a szét-tört betétszerszámok kirepülhetnek és a közvetlen munkaterületen kívül is személyi sérülést okozhatnak.
Az elektromos kéziszerszámot csak a szigetelt markolatfelületeknél fogja, főleg ha olyan műveletet hajt végre, melynek során a vágó tartozék rejtett vezetékekhez vagy az elektromos kéziszerszám saját tápvezetékéhez érhet. Ha a vágó tartozék egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fedetlen fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
Tartsa távol a hálózati csatlakozó kábelt a forgó betét-szerszámoktól. Ha elveszíti az uralmát az elektromos ké-ziszerszám felett, az átvághatja, vagy bekaphatja a háló-zati csatlakozó kábelt és az Ön keze vagy karja is a forgó betét szerszámhoz érhet.
Sohase tegye le az elektromos kéziszerszámot, mielött a betétszerszám teljesen leállna. A forgásban lévő betét szerszám megérintheti a felületet, és Ön ennek következtében könnyen elvesztheti az uralmát az elektromos kéziszerszám felett.
▶ Ne járassa az elektromos kéziszerszámot, miközben azt a kezében tartja. A forgó betét szerszám egy véletlen érintkezés során bekaphatja a ruháját és a betét szerszám belefúródhat a testébe.
Tisztítsa rendszeresen az elektromos kéziszerszáma szellőzőnyílásait. A motor ventilátora beszívja a port a házba, és nagyobb mennyiségű fémpor felhalmozódása elektromos kisüléshez / áramütéshez vezethet.
▶ Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meggyújthatják.
▶ Ne használjon olyan betétszerszámokat, amelyek alkalmazásához folyékony hütőanyagra van szükség. Víz és egyéb folyékony hütőanyagok alkalmazása halálos áramütéshez vezethet.
Visszarúgás és az ezzel kapcsolatos figyelmeztetések:
A visszarúgás a beszorult vagy elakadt forgó szerszámbetét (például csiszolókorong, csiszoló tányér, drótkefe vagy
egyéb más tartozék) hirtelen reakciója. A beékelődés vagy beszorulás a forgó alkatrész hirtelen leállásához vezet, amely az irányíthatatlanná vált elektromos kéziszerszámot az elaka-dás időpontjában fennálló forgási iránnyal szembeni irányba felgyorsítja.
Ha például egy csiszolókorong beékelődik, vagy elakad a megmunkálásra kerülő munkadarabban, a csiszolókorongnak a munkadarabba merülő éle leáll és így a csiszolókorong kiugorhat vagy visszarúghat. A csiszolókorong a kezelő személy irányába vagy attól ellentétes irányba ugrik, attól függően, hogy a korong milyen irányba forgott a beszoruláskor. A csiszolókorongok ilyen feltételek mellett el is törhetnek.
A visszarúgás az elektromos kéziszerszám hibás vagy helytelen használatának következménye, amely az alábbiakban leírásra kerülő megfelelő biztonsági intézkedések betartásával elkerülhető.
▶ Mindkét kezével tartsa szorosan az elektromos kézi-szerszámot, és vegyen fel olyan stabil test- és karhely-zetet, amelyben ellen tud állni a visszarúgási erőnek. Mindig használja a pótfogantyút, ha van, hogy a lehető legjobban tudjon uralkodni a visszarúgási erő felett, il-letve indításkor a reakciós nyomaték felett. A kezelő személy megfelelő óvintézkedések megtételével uralkodni tud a visszarúgás és reakcióerő felett.
▶ Sohase vigye a kezét a forgó tartozék közelébe. A tartozék visszarúgás esetén a kezéhez érhet.
▶ Olyan pozíciót vegyen fel és helyezkedjen a szerszám használata közben, hogy ha esetleg az visszarúgna, Ön ne sérüljön. A visszarúgás az elektromos kéziszerszá-mot a csiszolókorong leblokkolási pontban fennálló for-gásirányával ellentétes irányba hajtja.
A sarkok és élek stb. közelében különösen óvatosan dolgozzon. Akadályozza meg, hogy a tartozék lepattanjon a munkadarabról, vagy beékelődjön a munkadarabba. A forgó tartozék a sarkoknál, éleknél és lepattanás esetén könnyen beékelődik. Ez a készülék feletti uralom elvesztéséhez, vagy visszarúgáshoz vezet.
▶ Ne szereljen fürészláncot, fafaragó kést, gyémántbetétes fürészkorongot az elektromos kéziszerszámra, ha a periferiális rés nagyobb, mint 10 mm, valamint fogazott fürészlapokat. Az ilyen szerszámbetétek gyakran visszarúgáshoz vezetnek, illetve az uralom elvesztéséhez az elektromos kéziszerszám felett.
Specifikus biztonsági előírások csiszoláshoz és darabolási műveletekhez:
Csak az Ön elektromos kéziszerszámához meghatározott csiszolókorong típusokat és a kiválasztott koronghoz kialakított védőburát használja. Az olyan korongok, amelyekre az elektromos kéziszerszám nincs méretezve, nem lehet megfelelően lefedni, ne használja, mivel nem biztonságosak.
A besüllyesztett középpontú csiszolókorong csiszoló felületének a védőbúra ajkai által meghatározott sík alatt kell lennie. Egy helytelenül felszerelt korongot, amely kiáll a védőbúra ajka alól, nem lehet megfelelően lefedni.
A védőburának biztonságosan hozzá kell lennie erősítve az elektromos kéziszerszámhoz és a maximális biztonságot nyújtó megfelelő helyzetben kell lennie, hogy a korongnak csak a lehető legkisebb része maradjon fedetlenül a kezelő felé. A védőbúra segít megvédeni a kezelőt a korong kirepülő részeitől, a kerék akaratlan megérintésétől és a szikráktól, amelyek meggyújthatják a ruháját.
A korongokat csak a javasolt alkalmazási módoknak megfelelően használja. Példa: Sohase csiszoljon egy hasítókorong oldalsó felületével. A hasítókorongok úgy vannak méretezve, hogy az anyagot a korong élével munkálják meg; ellenkező esetben a csiszolótestekre ható oldalirányú erő a korong töréséhez vezethet.
▶ Mindig csak sértetlen és az alkalmazásra kerülő korongnak megfelelő méretű és alakú karimákat használjon. A megfelelő karimák megtámasztják a korongot és csökkentik a korongtörés lehetőségét. A hasítókorongokhoz szükséges karimák eltérhetnek a csiszolókorongokhoz használt karimáktól.
Ne használjon olyan elkopott korongokat, amelyek nagyobb elektromos kéziszerszámon való alkalmazásra vannak méretezve. A nagyobb elektromos kéziszerszámokhoz előirányzott korongok a kisebb elektromos kéziszerszám magasabb forgási sebességéhez nem használhatóak és széttörhetnek.
Kettős célú csiszolókorongok használata esetén mindig az adott alkalmazásnak megfelelő védőbúrát használja. Ha nem a helyes védőbúrát használja, így nem biztosítható kielégítő védelem és ez súlyos sérülésekhez vezethet.
Kiegészítő biztonsági előírások a darabolási műveletekhez:
▶ Ne "ékelje" be a hasítókorongot és ne gyakoroljon rá túl nagy nyomást. Ne próbáljon meg túlságosan mélyet vágni. A korong túlzott terhelése megnöveli az igénybevételt, a korong a vágásban könnyebben oldalra fordul és beékelődik, ennek következtében megnövekszik a visszarúgás és a korongtörés valószínűsége.
▶ Kerülje el a testével a forgó korong síkját és a korong mögötti tartományt. Ha a hasítókorong a munkadarabban Öntől eltávolodva mozog, akkor az elektromos kéziszerszám a forgó koronggal visszarúgás esetén közvetlenül Ön felé pattanhat.
Ha a korong szorul, vagy ha Ön bármely okból megszakítja a vágási műveletet, kapcsolja ki a készüléket és tartsa azt mozdulatlanul, amíg a korong teljesen leáll. Sose próbálja meg kihúzni a még forgásban lévő hasítókorongot a vágásból, mert ez visszarúgáshoz vezethet. Mérje fel és szüntesse meg a beékelődés vagy a leblokkolás okát.
▶ Ne indítsa újra a műveletet, ha a korong még benne van a munkadarabban. Várja meg, amíg a korong ismét eléri a teljes sebességét és óvatosan vezesse be a munkadarabba, a vágási vonalba. Ha az elektromos kéziszerszámot úgy indítja újra, hogy a korong benne van a
munkadarabban, akkor a korong beékelődhet, elmozdulhat, vagy a gép visszarúghat.
A kerék beékelődésének és a visszarúgásnak a megelőzésére a lemezeket és a nagyobb méretű munkadarabokat támassza alá. A nagyobb munkadarabok a saját súlyuk alatt meghajolhatnak. A munkadarabot mind a vágási vonal közelében, mind a munkadarab szélénél a korong mindkét oldalán alá kell támasztani.
▶ Ha falban, vagy más be nem látható területen hoz létre "táska alakú beszúrást", járjon el különös óvatossággal. Az anyagba behatoló hasítókorong gáz- vagy vízvezetékbe, elektromos vezetékekbe vagy más tárgyakba ütközhet, amelyek visszarúgást okozhatnak.
▶ Ne próbáljon görbe vonalú vágásokat végrehajtani. A korong túlzott terhelése megnöveli az igénybevételt, a korong a vágásban könnyebben oldalra fordul és beékelődik, ennek következtében megnövekszik a visszarúgás és a korongtörés valószínűsége, amely komoly sérüléshez vezethet.
Specifikus biztonsági előírások csiszolópapírral végzett csiszolási müveletekhez:
Csak megfelelő méretű csiszolópapírt használjon. A csiszolópapír kiválasztásakor tartsa be a gyártó javas-latait. A csiszolótányéron túl túlságos kilógó csiszolóla-pok személyi sérülést okozhatnak, valamint a csiszolóla-pok megrepedését, szakadását okozhatják, esetlegesen visszarúgáshoz is vezethetnek.
Specifikus biztonsági előírások drútkefével végzett müveletekhez:
▶ Vegye figyelembe, hogy a drótkeféből a rendeltetésszerű használat közben is kihullanak a drót sörték. Ne terhelje túl a drótokat a kefére gyakorolt nagy nyomással. A kihulló drót sörték könnyen áthatolhatnak a könnyebb ruhákon és/vagy a börön.
▶ Ha a drótefével végzett munkához védőbúra alkalmazása van előírva, akkor gondoskodjon arról, hogy se a drótkorong, se a drótefe ne érhessen hozzá a védőbúrához. A korong vagy a kefe átmérője a terhelés és a centrifugális erő következtében megnövekedhet.
Kiegészítő biztonsági előírások
Viseljen védőszemüveget.
A védőbúrát nem szabad daraboláshoz használni. Egy megfelelő előtéttel a védőbúrát daraboláshoz is szabad használni.
Munka közben mindkét kezével tartsa szorosan fogva az elektromos kéziszerszámot és gondoskodjon arról, hogy biztos alapon álljon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni.
A belső menettel ellátott betétszerszámoknál, például a keféknél és a gyémántbetétes magfúróknál ügyeljen
a csiszolótengely menetének maximális hosszára. A tengely végének nem szabad megérintenie a betétszerszám alaplapját.
▶ A rejtett vezetékek felkutatásához használjon arra alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy áramütést okozhat.
▶ Ne érjen hozzá a csiszoló- és darabolókorongokhoz, amíg le nem hültek. A korongok a munka során igen erösen felforrósodnak.
Ha az áramellátás (például feszültségkiesés, vagy a hálózati csatlakozó dugó kihúzása következtében) megszakad, oldja fel és állítsa át a KI helyzetbe a be/ ki-kapcsolót. Így meg lehet előzni egy akaratlan újraindulást.
A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.
A betétszerszámokat az épületeken belül, egy száraz, egyenletesen temperált és fagymentes helyiségben tárolja.
Az elektromos kéziszerszám szállítása előtt távolítsa el a betétszerszámokat. Ezzel megelőzi a megrongálódásokat.
A kötött daraboló- és csiszolótárcsáknak van egy lejá-rati idejük, melynek lejárta után a tárcsákat nem szabad használni.
A termék és a teljesítmény leírása
Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.
Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.
Rendeltetésszerű használat
Ez az elektromos kéziszerszám fémek, kövek, műanyagok és kompozit anyagok víz alkalmazása nélkül való darabolására, nagyoló csiszolására és kefélésére, valamint kövek gyémánt-betétes magfúróval való, víz alkalmazása nélküli fúrására szolgál. Ügyeljen a megfelelő védőbúra alkalmazására (lásd „Üzemeltetés”, Oldal 256).
Köben végzett darabolási munkákhoz megfelelő porelszívásról kell gondoskodni.
A megengedett csiszolószerszámokkal az elektromos kézis-zerszámot csiszolópapiros csiszolásra is lehet használni. Az elektromos kéziszerszámot kövek gyémántbetétes csészealakú csiszolótárcsával való csiszolására nem szabad használni.
248 | Magyar
Az ábrázolásra kerülő komponensek
A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik.
(1) Védőbúra reteszelés-feloldó kar
(2) Tengelyreteszelő gomb
(3) Be-/kikapcsoló
(GWS 14-125 / GWS 14-125 S / GWS 17-125 /
GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 SB)
(4) Porszürö (GWS 14-125 / GWS 14-125 S) ^a)
(4) Porszürö
(GWS 17-125 / GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 SB)
(5) Fordulatszám-előválasztó szabályozókerék
(GWS 14-125 S / GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 SB / GWS 17-125 PS /
GWS 17-125 PSB / GWS 17-150 PS)

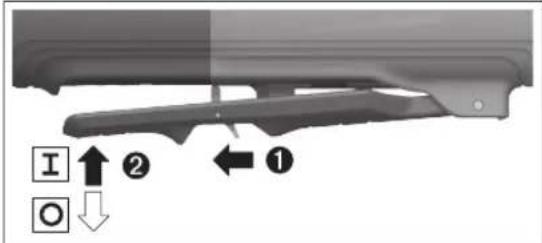

(6) Be-/kikapcsoló
(GWS 17-125 PS / GWS 17-125 PSB /
GWS 17-150 PS)
(7) A be-/kikapcsoló reteszelésfeloldó karja (GWS 17-125 PS / GWS 17-125 PSB / GWS 17-150 PS)
(8) Standard pótfogantyú (szigetelt fogantyúfelület) ^a)
(9) Rezgéscsillapító pótfogantyú (szigetelt fogantyúfelület)
(10) Elszívóbúra csiszoláshoz ^a)

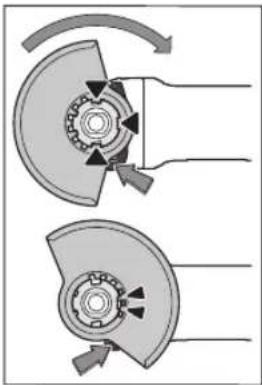

(11) Védöbúra csiszoláshoz
(12) Védőbúra daraboláshoz ^a)
(13) Fedél daraboláshoz
(14) Befogókarima O-gyűrűvel
(GWS 14-125 / GWS 14-125 S / GWS 17-125 /
GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 PS / GWS 17-150 PS)
(14) Elöre felszerelt befogókarima O-gyűrűvel (GWS 17-125 SB / GWS 17-125 PSB)
(15) Keményfém csészealakú csiszolótárcsa ^a)
(16) Csiszolótárcsa ^a)
(17) Korongkefe (Ø 22,22 mm) ^a)
(18) Korongkefe (M 14) ^a)
(19) Darabolótárcsa ^a)
(20) Gyémántszegmenses darabolótárcsa ^a)
(21) Befogóanya

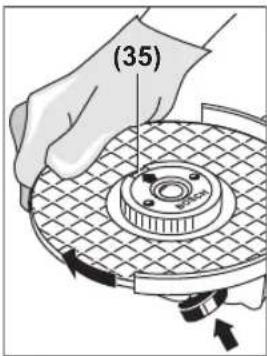

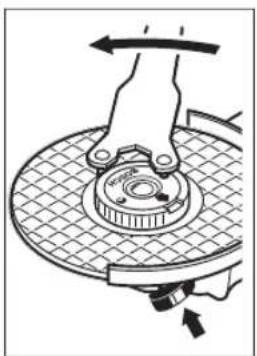

(22) Gyorsbefogó anya SDS-clic ^4
(23) Kétkörmös kulcs a befogóanyához
(24) Fogantyú (szigetelt fogantyú-felület)
(25) Csiszolóorsó
(26) Kézvédő ^a)
(27) Gumi csiszolótányér ^a)
(28) Csiszolópapír ^a)
(29) Hengeres anya ^a)
(30) Csészealakú kefe ^a1
(31) Kúp alakú kefe ^a)
(32) Gyémántszegmenses magfúró ^a)
(33) Villáskulcs ^a)
(34) Elszívóbúra daraboláshoz vezetőszánnal ^a)
a) A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozék-programunkban valamennyi tartozék megtalálható.
Müszaki adatok
| Sarokcsiszoló GWS 14-125 GWS 14-125 S GWS 17-125 GWS 17-125 S | |||||
| Cikkszám | 3 601 GD0 0.. 3 601 GD0 1.. 3 601 GD0 2.. 3 601 GD0 3.. | ||||
| Névleges felvett teljesítmény W 1400 1400 1700 1700 | |||||
| Leadott teljesítmény W 830 830 1010 1010 | |||||
| Névleges üresjáratí fordulatszám ^A) | perc ^-1 | 11.500 | 11.500 | 11.500 | 11.500 |
| Fordulatszám-beállítási tartomány | perc ^-1 | - | 2800-11.500 | - | 2800-11.500 |
| Max. csiszolótárcsa-átmérő / gumi csiszolótányér átmérő | mm 125 125 | 125 125 | |||
| A csiszolótengely menete | M 14 | M 14 | M 14 | M 14 | |
| A csiszolótengely menet max. hoszsza | mm | 21 | 21 | 21 | 21 |
| A fordulatszám előválasztása | - | ● | - | ● | |
| Konstanselektronika | ● | ● | ● | ● | |
| Újraindulás elleni védelem | ● | ● | ● | ● | |
| Lágy felfutás | ● | ● | ● | ● | |
Sarokcsiszoló GWS 14-125 GWS 14-125 S GWS 17-125 GWS 17-125 S
| Visszarúgási kikapcsolás ●●●● | ||||
| Kifutásfék - - - - | ||||
| Ütközési kikapcsoló - - - - | ||||
| Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA-eljárás) szerint ^B) | kg 2,2–2,5 2,2–2,5 2,2–2,5 2,2–2,5 | |||
| Érintésvédelmi osztály | ☐/II /II | ☐I | ☐/II | ☐ |
A) Névleges üresjárati fordulatszám az EN IEC 62841-2-3 szerint a megfelelő betétszerszámok kiválasztásához. A tényleges üresjárati fordulatszám nem lépheti túl a névleges üresjárati fordulatszámot, ezért alacsonyabb.
B) Az alkalmazásra kerülő védöbúrától ((12), (11), (13)) és az alkalmazásra kerülő pótfogantyútól ((8), (9)) függően
A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettöl eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az adatok változhatnak.
| Sarokcsiszoló | GWS 17-125 TS | GWS 17-125 S INOX | GWS 17-150 S | GWS 17-125 SB | |
| Cikkszám | 3 601 GD0 4.. | 3 601 GD0 5.. | 3 601 GD0 6.. | 3 601 GD0 7.. | |
| Névleges felvett teljesítmény | W | 1700 | 1700 | 1700 | 1700 |
| Leadott teljesítmény | W | 1010 | 1010 | 1010 | 1010 |
| Méretezési üresjáratí fordulatszá-m ^A) | perc ^-1 | 9700 | 7800 | 9700 | 11.500 |
| Fordulatszám-beállítási tartomány | perc ^-1 | 2400-9700 | 1900-7800 | 2400-9700 | 2800-11.500 |
| Max. csiszolótárcsa-átmérő / gumi csiszolótányér átmérő | mm | 125 | 125 | 125 | 125 |
| A csiszolótengely menete | M 14 | M 14 | M 14 | M 14 | |
| A csiszolótengely menet max. hosz-sza | mm | 21 | 21 21 | 14 | |
| A fordulatszám előválasztása | ● ● ● ● | ||||
| Konstanselektronika | ● ● ● ● | ||||
| Újraindulás elleni védelem | ● ● ● ● | ||||
| Lágy felfutás | ● ● ● ● | ||||
| Visszarúgási kikapcsolás ● ● ● ● | |||||
| Kifutásfék - - - ● | |||||
| Ütközési kikapcsoló - - - ● | |||||
| Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA-eljárás) szerint ^B) | kg 2,2-2,5 2,2-2,5 2,2-2,5 2,3-2,6 | ||||
| Érintésvédelmi osztály | ☐ / II / II | ☐ | ☐ / II | ☐ | |
A) Névleges üresjárati fordulatszám az EN IEC 62841-2-3 szerint a megfelelő betétszerszámok kiválasztásához. A tényleges üresjárati fordulatszám nem lépheti túl a névleges üresjárati fordulatszámot, ezért alacsonyabb.
B) Az alkalmazásra kerülő védöbúrától ((12), (11), (13)) és az alkalmazásra kerülő pótfogantyútól ((8), (9)) függően
A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettöl eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az adatok változhatnak.
| Sarokcsiszoló | GWS 17-125 PS | GWS 17-150 PS | GWS 17-125 PSB | |
| Cikkszám | 3 601 GD1 3.. | 3 601 GD1 6.. | 3 601 GD1 7.. | |
| Névleges felvett teljesítmény | W | 1700 | 1700 | 1700 |
| Leadott teljesítmény | W | 1010 | 1010 | 1010 |
| Méretezési üresjárati fordulatszám ^A) | perc ^-1 | 11.500 | 9700 | 11.500 |
| Fordulatszám-beállítási tartomány | perc ^-1 | 2800-11.500 | 2400-9700 | 2800-11.500 |
| Max. csiszolótárcsa-átmérő / gumi csiszolótányér átmérő | mm | 125 | 150 | 125 |
| A csiszolótengely menete | M 14 | M 14 | M 14 | |
250 | Magyar
Sarokcsiszoló GWS 17-125 PS GWS 17-150 PS GWS 17-125 PSB
| A csiszolótengely menet max. hoszsza | mm 21 21 14 | ||
| A fordulatszám előválasztása ● ● ● | |||
| Konstanselektronika ● ● ● | |||
| Újraindulás elleni védelem ● ● ● | |||
| Lágy felfutás ● ● ● | |||
| Visszarúgási kikapcsolás ● ● ● | |||
| Kifutásfék – – ● | |||
| Ütközési kikapcsoló – – ● | |||
| Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA-eljárás) szerint ^B) | kg 2,2–2,5 2,4–2,7 2,3–2,6 | ||
| Érintésvédelmi osztály | ☐ / II / II / II | ☐ | ☐ |
A) Névleges üresjárati fordulatszám az EN IEC 62841-2-3 szerint a megfelelő betétszerszámok kiválasztásához. A tényleges üresjárati fordulatszám nem lépheti túl a névleges üresjárati fordulatszámot, ezért alacsonyabb.
B) Az alkalmazásra kerülő védöbúrától ((12), (11), (13)) és az alkalmazásra kerülő pótfogantyútól ((8), (9)) függöen
A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az adatok változhatnak.
Zaj és vibráció értékek
| GWS 14-125 GWS 14-125 S | GWS 17-125 GWS 17-125 S | |||
| 3 601 GD0 0.. | 3 601 GD0 1.. | 3 601 GD0 2.. | 3 601 GD0 3.. | |
| A zajkibocsátási értékek a EN IEC 62841-2-3 szabványnak megfelelően kerültek meghatározásra. | ||||
| Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értéke | ||||
| Hangnyomásszint | dB(A) | 95 | 95 | 95 |
| Hangteljesítményszint | dB(A) | 103 | 103 | 103 |
| Szórás K | dB | 3 | 3 | 3 |
| Viseljen fülvédöt! | ||||
Az a _h rezgési összértékek (a három irány vektorösszege) és a K szórás a EN IEC 62841-2-3 szabványnak megfelelően meghatározott értékei:
Felületcsiszolás és darabolás:
A zajkibocsátási értékek a EN IEC 62841-2-3 szabványnak megfelelően kerültek meghatározásra.
Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értéke
| Hangnyomásszint | dB(A) | 94 | 95 | 95 | 95 |
| Hangteljesítményszint | dB(A) | 102 | 103 | 103 | 103 |
| Szórás K | dB | 3 | 3 | 3 | 3 |
| Viseljen fülvédöt! |
Az a _h rezgési összértékek (a három irány vektorösszege) és a K szórás a EN IEC 62841-2-3 szabványnak megfelelően meghatározott értékei:
Felületcsiszolás és darabolás:
A) 125 mm átmérő mellett került meghatározásra
A zajkibocsátási értékek a EN IEC 62841-2-3 szabványnak megfelelően kerültek meghatározásra.
Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értéke
| Hangnyomásszint | dB(A) | 94 | 94 | 94 |
| Hangteljesítményszint | dB(A) | 102 | 102 | 102 |
| Szórás K | dB | 3 | 3 | 3 |
| Viseljen fülvédöt! |
Az a _h rezgési összértékek (a három irány vektorösszege) és a K szórás a EN IEC 62841-2-3 szabványnak megfelelően meghatározott értékei:
Felületcsiszolás és darabolás:
A) 125 mm átmérő mellett került meghatározásra
Vékony fémlemezek, vagy más, könnyen rezgésbe jövő nagy felületű anyagok csiszolása a zajkibocsátást 15 dB-lel is megnövelheti. A megnövekedett zajkibocsátást megfelelő csillapító szönyeg alkalmazásával csökkenteni lehet. A megnövekedett zajkibocsátást a zajteljesítménnyel kapcsolatos kockázatok megbecslésénél és a megfelelő hallásvédő felszerelés kiválasztásánál is figyelembe kell venni.
Az ezen utasításokban megadott rezgésszint és zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való összehasonlítására alkalmazható. Ez az érték a rezgés- és zajkibocsátás ideiglenes becslésére is alkalmas.
A megadott rezgésszint és zajkibocsátási érték az elektromos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint és a zajkibocsátási érték a fenti értékektöl eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen megnövelheti.
A rezgés- és zajkibocsátás pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész
munkaidöre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.
Újraindulás elleni védelem
Az újraindulás elleni védelem az áramellátás megszakítása majd helyreállítása esetén meggátolja az elektromos kéziszerszám akaratlan újraindulását.
Az ismételt üzembe helyezéshez hozza a (3) / (6) be-/ki-kapcsolót a kikapcsolt helyzetbe, majd ismét kapcsolja be az elektromos kéziszerszámot.
252 | Magyar
Lágy felfutás
Az elektronikus lágy felfutás a bekapcsolásnál korlátozza a forgatónyomatékot és lehetővé teszi az elektromos kéziszerszám lökésmentes elindulását.
Figyelem: Ha az elektromos kéziszerszám a bekapcsolás után azonnal a teljes fordulatszámmal kezd el működni, akkor a lágy felfutás és az újrabekapcsolás elleni védelem nem működik. Az elektromos kéziszerszámot azonnal el kell küldeni a Vevőszolgálatnak, a címeket lásd a "Vevőszolgálat és alkalmazási tanácsadás" szakaszban.
Konstantelektronika
A konstanselektronika a fordulatszámot üresjáratban és terhelés alatt gyakorlatilag állandó értéken tartja és garantálja az egyenletes munkateljesítményt.
Visszarugási kikapcsolás
Az elektromos kéziszerszám hirtelen visszarúgásakor, például daraboló vágásnál egy leblokkolás esetén, a motor áramellátását a rendszer elektronikus úton megszakítja.
Az ismételt üzembe helyezéshez hozza a be-/ kikapcsolót (3) / (6) kikapcsolt helyzetbe, majd ismét kapcsolja be az elektromos kéziszerszámot.
Ütközési kikapcsoló
A beépített ütközési kikapcsoló az elektromos kéziszerszámot abban a pillanatban kikapcsolja, amikor az a zuhanás végén a padlóhoz ütödik. Az ismételt üzembe helyezéshez hozza a be-/kikapcsolót (3)/(6) kikapcsolt helyzetbe, apcsolja be az elektromos kéziszerszámot.
Kifutás-fék
Az elektromos kéziszerszám elektronikus kifutásfékkel rendelkezik. Az elektromos kéziszerszám kikapcsolásakor vagy a feszültségellátás megszakadása esetén a csiszolószerszám néhány másodpercen belül leállításra kerül.
A fordulatszám előválasztása
A fordulatszám-előválasztó szabályozókerékkel (5) a szükséges fordulatszámot üzem közben is be lehet állítani, ha a porszűrő (4) nincs felszerelve. Ellenkező esetben előtte vegye le a porszűrőt (4). Az alábbi táblázatban található adatok java-solt értékek.
| Anyag Alkalmazás Betétszerszám A szabályozókerék helyzete | ||
| Fém Festék eltávolítása Csiszolópapír 2 - 3 | ||
| Fém Kefélés, rozsdátlanítás Edénykefe, csiszolólap 3 | ||
| Rozsdamentes acél Csiszolás Csiszolótárcsa / rostszálas csi-szolótárcsa | 4-6 | |
| Fém Nagyoló csiszolás Csiszolókorong 6 | ||
| Fém Darabolás Darabolótárcsa 6 | ||
| Kő Darabolás Gyémántszegmenses daraboló | tárcsa | 6 |
▶ A betétszerszám megengedett fordulatszámának legalább akkorának kell lennie, mint az elektromos kézi-
szerszámon megadott legnagyobb fordulatszámnak. A megengedettnél gyorsabban forgó betétszerszámok szét-törhetnek és kirepülhetnek.
6 11.500 7800 9700
| FokozatFordulatszám előválasztás | GWS 14-125 SGWS 17-125 SGWS 17-125 SBGWS 17-125 PSGWS 17-125 PSB[perc ^-1 ] | GWS 17-125 S INOX[perc ^-1 ] | GWS 17-125 TSGWS 17-150 SGWS 17-150 PS[perc ^-1 ] |
| 1 2800 | 1900 | 2400 | |
| 2 4500 | 3300 | 4100 | |
| 3 6300 | 4400 | 5400 | |
| 4 8200 | 5400 | 6700 | |
| 5 9800 | 6500 | 8000 | |
| Fokozat | GWS 14-125 S | GWS 17-125 S INOX | GWS 17-125 TS |
| Fordulatszám | GWS 17-125 S | GWS 17-150 S | |
| előválasztás | GWS 17-125 SB | GWS 17-150 PS | |
| GWS 17-125 PS | |||
| GWS 17-125 PSB | |||
| [perc ^-1 ] | [perc ^-1 ] | [perc ^-1 ] |
A fordulatszám fokozatoknál megadott fordulatszámok tájékoztató értékek.
Összeszerelés
Védöberendezés felszerelése
- Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.
Figyelem: Ha a csiszolókorong üzem közben eltörött, vagy ha a védőbúra vagy az elektromos kéziszerszám felvevő egy-ségei megrongálódtak, az elektromos kéziszerszámot azon-nal el kell küldeni a Vevőszolgálatnak, a címeket lásd a „Vev- szolgálat és alkalmazási tanácsadás” fejezetben.
Védöbúra csiszoláshoz
Tegye rá a (11) védőbúrát az elektromos kéziszerszám fogadó egységére, amíg a védőbúra kódoló billentyüi meg nem felelnek a fogadóegységnek. Eközben nyomja be és tartsa benyomva a (1) reteszelés feloldó kart. Nyomja rá a (11) védőbúrát az orsónyakra, amíg a védőbúra pereme felfekszik az elektromos kéziszerszám karimájára és forgassa el a védőbúrát, amíg az jól hallhatóan bepattan a helyére.
Állítsa be a munkamenetnek megfelelően a (11) védőbúra helyzetét. Ehhez nyomja felfelé a (1) reteszelés feloldó kart és forgassa a (11) védőbúrát a kívánt helyzetbe.
▶ Mindig úgy állítsa be a (11) védőbúrát, hogy a (1) reteszelés feloldó kar mind a két bütyke belenyúljon a (11) védőbúra megfelelő bemélyedéseibe.
- Állítsa be úgy a (11) védöbúra helyzetét, hogy a kezelő irányába ne léphessenek ki szikrák.
A (11) védőbúrának csak a (1) reteszelés feloldó kar működtetése után szabad elfordulnia! Ellenkező esetben az elektromos kéziszerszámot semmi esetre sem szabad tovább használni, hanem a vevőszolgálatnál le kell adni.
Megjegyzés: A (11) védöbúrán elhelyezett kódoló bütykök biztosítják, hogy az elektromos kéziszerszámra csak egy hozzáillő védöbúrát lehessen felszerelni.
Elszívó búra csiszoláshoz
Festékek, lakkok és műanyagok keményfém csészekefékkel (15) való, kevés porral járó csiszolásához az elszívóbúrát (10) lehet használni.
Az elszívóbúra (10) fémek megmunkálására nem alkalmas. Az elszívóburához (10) egy megfelelő Bosch porszívót lehet csatlakoztatni. Ehhez dugja be az elszívótömlőt az elszívó-adapterrel az elszívóbúra erre a célra előirányzott csőcsonk-jába.
Védöbúra daraboláshoz
▶ Daraboláshoz használja külön a (12) darabolásra szolgáló elszívóbúrát vagy együtt a (11) csiszolásra szolgáló elszívóbúrát és a (13) darabolási fedelet.
Köben végzett darabolási munkákhoz megfelelő porelszívásról kell gondoskodni.
A darabolásra szolgáló (12) védőbúrát ugyanúgy kell felszerelni, mint a csiszolásra szolgáló (11) védőbúrát.
Fémfedél daraboláshoz
Szerelje fel a (13) darabolási fémfedelet a (11) csiszolásra szolgáló védőbúrára (lásd a A ábrát): Hajtsa hátra a tartókengyelt (1). Tolja rá a (13) fedelet a (11) csiszolásra szolfáló védőbúrára (2). Nyomja erőteljesen rá a tartókengyelt a (11) védőbúrára (3).
A leszereléshez (lásd a B ábrát) nyomja meg a tartókengyelen található gombot (1), majd hajtsa vissza a tartókengyelt (2). Húzza le a (13) fedelet a (11) védőbúrárol (3).
Müanyagfedél daraboláshoz
Tolja rá a (13) darabolásra szolgáló műanyagfedelet a (11) csiszolásra szolgáló vésőbúrára (lásd a C ábrát). A (13) fedél hallhatóan és láthatóan bepattan a (11) védőbúrába.
A leszereléshez (lásd a D ábrát) oldja fel a (13) fedél reteszelését a (11) védőbúrán (1) a bal vagy a jobb oldalon és húzza le a fedelet (2).
Elszívó búra daraboláshoz, vezetőszánnal
A darabolásra szolgáló (34) elszívó búrát védőszánnal a csi-szolásra szolgáló védőbúrához hasonlóan kell felszerelni.
A (8)/(9) pótfogantyút a kengyel az elszívóbúrán keresztül hozzáerősíti a hajtómüházhoz, így az elektromos kéziszer-szám szorosan hozzá van rögzítve az elszívóbúrával.
A (34) vezetőszánnal ellátott elszívóbúrához csatlakozni lehet egy megfelelő Bosch-porszívót. Ehhez dugja be az elszívó tömlőt az elszívó adapterrel az elszívóbúra erre a célra előirányzott csőcsonkjába.
254 | Magyar
Figyelem: A por által az elszívás során az elszívó tömlőben és a tartozékokban létrehozott súrlódás elektrosztatikus fel-töltődéshez vezet, ezt a felhasználó (a környezeti feltételek-től és a saját fiziológiai állapotától függően) kisülésként érzé-kelheti. Bosch a finom porok és a száraz porok elszívásához általában egy antisztatikus elszívó tömlő (külön tartozék) használatát javasolja.
Kézvédő
▶ A (27) gumi csiszolótányérral vagy a csésze alakú kefével / a kúp alakú kefével / a gyémántbetétés magfúróval végzendő munkákhoz mindig szerelje fel a (26) kézvédőt.
A (26) kézvédöt a (8) / (9) pótfogantyúval rögzítse.
Standard-pótfogantyú / rezgéscsillapító pótfogantyú
A munkavégzési módszernek megfelelően csavarja fel a (8) / (9) pótfogantyút a hajtómüfej jobb vagy bal oldalára.
▶ Az elektromos kéziszerszámot csak az arra felszerelt (8) / (9) pótfogantyúval együtt szabad használni.
▶ Ne használja tovább az elektromos kéziszerszámot, ha a (8) / (9) pótfogantyú megrongálódott. Ne hajtson végre változtatásokat a (8) / (9) pótfogantyún.
Vibration Control
A
rezgéscsillapító (9) pótfoga ntyú egy kevesebb rezgés- sel járó és így kellemesebb
és biztonságos munkavégzést tesz lehetővé.
A csiszolószerszámok felszerelése
Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.
▶ Ne érjen hozzá a csiszoló- és darabolókorongokhoz, amíg le nem hültek. A korongok a munka során igen erősen felforrósodnak.
Tisztítsa meg a (25) csiszolóorsót és valamennyi felszerelésre kerülő alkatrészt.
A csiszolószerszámok rögzítéséhez és kilazításához nyomja meg a (2) tengely reteszelőgombot, hogy ezzel reteszelje a csiszolótengelyt.
A tengely reteszelögombot csak teljesen nyugalmi állapotban lévő csiszolótengely esetén szabad megnyomni. Ellenkező esetben az elektromos kéziszerszám megrongálódhat.
Csiszoló-/darabolótárcsa
Vegye figyelembe a csiszolószerszámok méreteit. A nyílás átmérőjének illeszkednie kell a befogó karimához. Redukáló idomot, vagy adaptert nem szabad használni.
A gyémántbetétes darabolótárcsák alkalmazása során ügyeljen arra, hogy a gyémántbetétes darabolótárcsán található nyíl iránya megegyezzen az elektromos kéziszerszám forgásirányával (lásd a házon a forgásirányt jelző nyilat).
A szerelési sorrend az ábrás oldalon látható.
Figyelem: Ha a berendezéssel szállított befogókarima (14) és a befogóanya (21), illetve a gyorsbefogó anya (22) segít
ségével szerel fel ragasztott csiszoló- vagy darabolótárcsákat, akkor a közbenső rétegekre nincs szükség.
A csiszoló-/darabolótárcsa rögzítéséhez tolja fel az O-gyűrűs befogókarimát (14) a csiszolótengelyre (25), és csavarozza rá a befogóanyát (21). Ügyeljen a befogóanyának (21) az alkalmazásra kerülő csiszoló-/darabolótárcsától függő helyes helyzetére (lásd a Kezelési Útmutató első részében található ábrákat) és a kétkörmös kulccsal (lásd „Gyorsbefogó anya SDS al 271 húzza meg szorosra a befogóanyát.
Megjegyzés a GWS 17-125 SB és GWS 17-125 PSB esetén: A befogókarima felszerelése (14) elmarad, mivel az már előre fel van szerelve.
A csiszoló- vagy darabolótárcsa leszereléséhez a szorítóanya (21) magasabb oldási nyomatéka szükséges. Gyorsbefogó anya használata esetén (22) (lásd „Gyorsbefogó anya SIDS al. zic mincs szükség magasabb oldási nyomatékra.
A csiszolószerszámok felszerelése után a készülék bekapcsolása elött győződjön meg arról, hogy a csiszolószerszám helyesen van felszerelve és szabadon forog. Gondoskodjon arról, hogy a csiszolószerszám ne érjen hozzá a védőbúrához vagy más alkatrészekhez.
A (14) befogó karimába a központozó perem köré egy műanyag alkatrész (O-gyűrű) van behelyezve. Ha az O-gyűrű hiányzik, vagy megrongálódott, a (14) befogó karimát a további használat előtt okvetlenül ki kell cserélni.
Megjegyzés GWS 17-125 SB és GWS 17-125 PSB esetén: Egy O-gyűrű kerül alkalmazásra. Ha ez az O-gyűrű hiányzik, megrongálódott vagy a befogókarima teljesen kioldható a tengelyről, akkor a befogókarimát egy Bosch által jóváhagyott vevőszolgálaton ki kell cseréltetni.
Gyorsbefogó anya SDS-clic
Egy egyszerű, szerszámok alkalmazása nélküli csiszolószerszám-cseréhez a (21) befogó anya helyett a (22) gyorsbefogó anyát is lehet használni.
▶ A gyorsbefogó anyát (22) csak csiszoló vagy daraboló tárcsákhoz szabad használni.
Csak hibátlan, kifogástalan (22) gyorsbefogó anyát használjon.
A felcsavarozás során ügyeljen arra, hogy a (22) gyorsbefogó anya felirattal ellátott oldala ne a csiszolókorong felé mutasson; a nyílnak a (35) indexre kell mutatnia.
Egy előírásszerűen megszorított, megrongálatlan gyorsbefogó anyát a peremes gyűrűnek az óramutató járásával ellenkező irányban való elforgatásával szabad kézzel ki lehet oldani. Egy beszorult gyorsbefogó anya kilazítására sohase használjon fogót, hanem csak a kétkörmös kulcsot. A kétkörmös kulcsot az ábrán látható módon kell használni.
Megengedett csiszolószerszámok
A használati útmutatóban megnevezett összes csiszolószerszámot lehet használni.
Az alkalmazásra kerülő csiszolószerszámok megengedett fordulatszámának [perc ^-1 ], illetve kerületi sebességének legalábbis el kell érnie az alábbi táblázatban megadott értékeket.
Ezért vegye tekintetbe a csiszolószerszám címkéjén megadott megengedett fordulatszámot, illetve kerületi sebességet.
| max. [mm] [mm] [°] |  |  | |||||
| Dbsda [perc | 1 | [m/s] | |||||
 | 125 | 7,2 | - | 22,2 | - | 11.500 | 80 |
| 150 | 7,2 | - | 22,2 | - | 9700 | 80 | |
 | 125 | 4,2 | - | 22,2 | - | 11.500 | 80 |
| 150 | 4,2 | - | 22,2 | - | 9700 | 80 | |
 | 125 | - | - | - | - | 11.500 | 80 |
| 150 | - | - | - | - | 9700 | 80 | |
 | 75 30 - M 14 - 11.500 80 | ||||||
 | 125 | 24^(1) | - | M 14 | - | 11.500 | 80 |
| 125 | 19 | - | 22,2 | - | 11.500 | 80 | |
| 150 | 24^(1) | - | M 14 | - | 9700 | 80 | |
125--M 14-11.50080
83--M 14-11.50080
| 125 | 6 | 10 | 22,2 | >0 | 11.500 | 80 |
| 150 | 6 | 10 | 22,2 | >0 | 9700 | 80 |
A) Csak GWS 17-125 SB és GWS 17-125 PSB esetén: Ne használjon belső menetes korongkeféket.
A hajtómüfej elfordítása (lásd a E ábrát)
Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.
A hajtómüfejet 90°-os lépésekben el lehet forgatni. Így a be-/kikapcsolót különleges munkavégzési esetekhez, például balkezes kezelők számára, egy előnyösebb helyzetbe lehet hozni.
Csavarja teljesen ki a 4 csavart (1). Óvatosan, és anélkül, hogy levenné a házról, forgassa el az új helyzetbe (2) a hajtómüfejet. Húzza meg ismét szorosra a 4 csavart (3).
A porszürö leszerelése (lásd a F és G ábrát)
Tolja le az elektromos kéziszerszám alsó oldalán a nyíl által jelzett irányban a (4) porszüröt,.
Ne fogja meg oldalról és ne húzza így le a (4) porszűrőt.
Por- és forgácselszívás
Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókat és/vagy a légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, föleg ha a faanyag kezeléséhez más anyagokat is felhasználtak (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.
- A lehetőségek szerint használjon az anyagnak megfelelő porelszívást.
– Gondoskodjon a munkahely jó szellöztetéséröl.
– Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-dő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.
256 | Magyar
Gondoskodjon arról, hogy a munkahelyén ne gyülhes- sen össze por. A porok könnyen meggyulladhatnak.
Üzemeltetés
▶ Ne terhelje annyira meg az elektromos kéziszerszá-mot, hogy az ettől leálljon.
- Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.
▶ Tartófalakban való vágások esetén legyen óvatos, lásd a „Statikai megjegyzések“ című fejezetet.
Fogja be a munkadarabot, ha az a saját súlyánál fogva nem helyezkedik el biztonságosan.
Magas terhelés után hagyja még néhány percig üresjáratban működni az elektromos kéziszerszámot, hogy a betétszerszám lehüljön.
▶ Ne használja az elektromos kéziszerszámot egy daraboló állvánnyal.
▶ Ne érjen hozzá a csiszoló- és darabolókorongokhoz, amíg le nem hültek. A korongok a munka során igen erősen felforrósodnak.
Munkavégzési tanácsok
Nagyoló csiszolás
▶ A ragasztott csiszolóeszközök használatával történő nagyoló csiszoláshoz mindig használja a (11) csiszolásra szolgáló védőbúrát.
▶ Sohase használjon hasítókorongokat nagyoló csiszoláshoz.
A nagyoló csiszolás során a (12) darabolásra szolgáló védőbúra vagy a (11) csiszolásra szolgáló védőbúra az arra felszerelt (13) darabolásra szolgáló fedéllel nekiütközhet a munkadarabnak és ez ahhoz vezethet, hogy a kezelő elveszti a berendezés feletti uralmát.
Nagyoló csiszolásnál a legjobb eredmények eléréséhez 30°–40° állásszöget használjon. Mér sékelt nyomással mozgassa ide-oda az elektromos kéziszerszámot. Igy a munkadarab nem lesz túl forró, nem színeződik el és nem keletkeznek rajta barázdák.
A csiszoláshoz és daraboláshoz is engedélyezett ragasztott tárcsák alkalmazása esetén a (12) darabolásra szolgáló védőbúrát, illetve a (11) csiszolásra szolgáló védőbúrát az arra felszerelt (13) darabolásra szolgáló fedéllel együtt kell használni.
Felületek csiszolása legyezös csiszolókoronggal
▶ A legyezös csiszolókoronggal végzendő csiszolási munkákhoz használja mindig a (11) csiszolásra szolgáló védőbúrát.
A legyezős csiszolókoronggal (külön tartozék) homorú és domború felületeket és profilokat is meg lehet munkálni. A legyezős csiszolókorongoknak lényegesen nagyobb az élettartama, alacsonyabb a zajszintje és alacsonyabb csiszolási hömérsékletekhez vezetnek, mint a szokásos csiszolókorongok.
Felületek csiszolása a csiszolótányérral
▶ A (27) gumi csiszolótányérral végzendő munkákhoz mindig szerelje fel a (26) kézvédöt.
A csiszolótányérral végzett csiszolást védőbúra nélkül is végre szabad hajtani.
A szerelési sorrend az ábrás oldalon látható.
Csavarozza fel a helyére és a kétkörmös kulccsal feszesen húzza meg a (29) hengeres anyát.
Csészealakú kefe / Kefés tárcsa / Kúp alakú kefe
A kefés tárcsával történő megmunkáláshoz mindig használja a (11) csiszolásra szolgáló védöbúrát. A csésze alakú vagy a kúp alakú kefét védöbúra nélkül is szabad használni.
A csésze alakú vagy a kúp alakú tárcsával végzendő munkákhoz mindig szerelje fel a (26) kézvédőt.
A kefés tárcsa használatakor a tárcsa drójtjai könnyen beleakadhatnak a védőbúrába és elszakadhatnak, ha a megengedettnél nagyobb átmérőjű kefés tárcsa kerül alkalmazásra.
A szerelési sorrend az ábrás oldalon látható.
Az M14 menettel ellátott csésze alakú kefét / kúp alakú kefét / kefés tárcsát annyira rá kell tudni csavarozni a csiszolótengelyre, hogy az a csiszolótengely menetének a végénél szorosan felfeküdjön a csiszolótengely karimájára. Húzza meg egy villáskulccsal szorosra a csésze alakú kefét/ a kúp alakú kefét / a kefés tárcsát.
A 22,22 mm átmérőjű kefés tárcsa rögzítéséhez tolja rá az O-gyűrűs (14) befogó karimát a (25) csiszolótengelyre, csavarja rá a (29) hengeres anyát és a húzza meg azt szorosra a kétkörmös kulccsal.
Fémek darabolása
Fémek ragasztott darabolótárcsával vagy gyémántbetétes daraboló tárcsával való daraboláshoz használja mindig a (12) darabolásra szolgáló védőbúrát, illetve a (11) csiszolásra szolgáló védőbúrát az arra felszerelt (13) darabolásra szolgáló fedéllel együtt.
Ha a (11) csiszolásra szolgáló védőbúrát ragasztott daraboló tárcsával végzett daraboláshoz használja, megnövekszik a szikrák és egy tárcsatörés esetén ki-repülő részecskék és tárcsadarbok által okozott veszély.
A daraboló csiszoláshoz használjon a megmunkálásra kerülő anyagnak megfelelő, mérsékelt előtolást. Ne gyakoroljon nyomást a daraboló korongra, ne ékelje be és ne oszcillálja a korongot.
Ne fékezze le a kifutó daraboló korongokat a korong oldalára gyakorolt nyomással.
Az elektromos kéziszerszá- mot mindig a forgásirányá- val ellentétes irányban kell vezetni. Ellenkező esetben a készülék irányíthatatla- nul kiugorhat a vágásból. Profilok és négyszögletes csövek darabolásánál a leg- célszerűbb a legkisebb ke- resztmetszetnél kezdeni a darabolást.
Kő darabolása
Kövek ragasztott daraboló koronggal vagy kövek/beton darabolására szolgáló gyémántbetétes daraboló-korongokkal való darabolásához használja mindig avezetőszánnal felszerelt (34) darabolásra szolgáló védőbúrát vagy a (12) darabolásra szolgáló védőbúrát vagy együttesen a (11) csiszolásra szolgáló védőbúrát és a (13) darabolási fedelet.
Köben végzett darabolási munkákhoz megfelelő porelszívásról kell gondoskodni.
▶ Viseljen porvédő álarcot.
▶ Az elektromos kéziszerszámot csak száraz darabolásra / száraz csiszolásra szabad használni.
Ha betonban és téglafalakban a darabolási és csiszolási munkákhoz a (12) darabolásra szolgáló védőbúrát, a (11) csiszolásra szolgáló védőbúrát vagy a (11) csiszolásra szolgáló védőbúrát az arra felszerelt (13) darabolásra szolgáló fedéllel együtt használja, akkor nagyobb mennyiségű por lép ki és megnövekszik annak a veszélye, hogy a kezelő elveszti az uralmát az elektromos kéziszerszám felett, ez viszont visszarúgáshoz vezethet.
A terméskövek darabolásához legcélszerübb egy gyémántbetétes darabolótárcsát használni.
A (34) vezetőszánnal felszerelt, darabolásra szolgáló elszívóbúra alkalmazása esetén a porszívónak engedélyezve kell lennie köpor elszívására. Bosch erre alkalmas porszívókat tud szállítani.
Kapcsolja be az elektromos kéziszerszámot és tegye rá a vezetőszán első részével a munkadarabra. Az elektromos kéziszerszámot mérsékelt, a megmunkálásra kerülő anyagnak megfelelő előtolással tolja előre.
Különösen kemény anyagok, például magas kavics-
tartalmú beton darabolása során a gyémántbetétes daraboló korong túlhevülhet és ennek következtében megrongálódhat. Egy szikrakörrel körülvett gyémántbetétes daraboló korong határozottan erre utal.
Ebben az esetben szakítsa meg a darabolási eljárást és járas- sa a gyémántbetétes daraboló korongot rövid ideig üresjá- ratban a legmagasabb fordulatszámon, hogy az lehülhessen. Ha a munkateljesítmény észrevehetően csökken és a tárcsát szikrakoszorú veszi körül, akkor ez arra utal, hogy a darabolótárcsa eltompult. Az ilyen daraboló korongot erősen koptató anyagban, például mészhomokköben végzett rövid vágásokkal ismét ki lehet élesíteni.
Más anyagok darabolása
Műanyagok, kompozit anyagok stb. ragasztott darabolótárcsával vagy Carbide Multi Wheel daraboló tárcsával való daraboláshoz használja mindiga (12) darabolásra szolgáló védőbúrát, illetve a (11) csiszolásra szolgáló védőbúrát az arra felszerelt (13) darabolásra szolgáló fedéllel együtt. A (34) vezetőszános elszívóbúráil jobb porelszívást lehet elérni.
Munkavégzés gyémántbetétes magfúróval
Csak száraz-gyémántbetétes magfúrót használjon.
▶ A gyémántbetétes magfúróval végzendő munkákhoz mindig szerelje fel a (26) kézvédöt.
A gyémántbetétes magfúró ne tegye fel a párhuzamos helyzetben a munkadarabra. Süllyessze be a magfúrót ferde irányban, körkörös mozdulatokkal a munkadarabba. Ezzel a gyémántbetétes magfúró optimális hűtést kap és az élettartam ia meghosszabbodik.
Statikai megjegyzések
A tartófalakban vágható rések méretét az adott országban érvényes előírások határozzák meg. Ezeket az előírásokat okvetlenül be kell tartani. Kérje ki a munka megkezdése előtt a felelős statikus, építészmérnök vagy építésvezetőség tanácsát.
Üzembe helyezés
Ha az elektromos kéziszerszámot mobilis áramfejlesztő be-rendezésekről (generátorokról) üzemelteti, amelyek nem rendelkeznek elegendő teljesítmény-tartalékkal, illetve ninc-senek felszerelve az indítási áramot megfelelően felerősítő feszültségszabályozóval, a teljesítmény lecsökkenhet, illetve az elektromos kéziszerszám az indításkor atipikus módon viselkedhet.
Kérjük, vizsgálja meg, hogy alkalmas-e az Ön által használt áramfejlesztő berendezés, föleg ami a hálózati feszültséget és a frekvenciát illeti.
Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kéziszerszám típustábláján található adatokkal.
Be- és kikapcsolás
Az elektromos kéziszerszám üzembe helyezéséhez tolja elöre a (3) be-/kikapcsolót.
A (3) be-/kikapcsoló bekapcsolt állapotban való reteszeléséhez nyomja le elöl a (3) be-/kikapcsoló t, amíg az beugrik a reteszelési helyzetbe.
Az elektromos kéziszerszám kikapcsolásához engedje el a (3) be-/kikapcsolót, illetve, ha az az adott helyzetben rögzít-
258 | Magyar
ve van, nyomja be rövid időre, majd engedje el a (3) be-/ki-kapcsolót.
▶ Minden használat előtt ellenőrizze a csiszolószerszá- mokat. Győződjön meg arról, hogy a csiszolószerszám helyesen van felszerelve és szabadon forog. Hajtson végre egy terhelés nélküli, legalább 1 perces próbafutást. Megrongálódott, nem kerek, vagy berezgő csiszolószerszámokat ne használjon. A megrongálódott csiszolószerszámok széttörhetnek és sérüléseket okoz-hatnak.
Be- és kikapcsolás
(GWS 17-125 PS / GWS 17-150 PS / GWS 17-125 PSB)
Az elektromos kéziszerszám üzembe helyezéséhez tolja hátra a (7) reteszelés feloldó kart, majd nyomja fel a (3) be-/kikapcsolót.
Az elektromos kéziszerszám kikapcsolásához eressze el a (3) be-/kikapcsolót.
▶ Minden használat előtt ellenőrizze a csiszolószerszámokat. Győződjön meg arról, hogy a csiszolószerszám helyesen van felszerelve és szabadon forog. Hajtson végre egy terhelés nélküli, legalább 1 perces próbafutást. Megrongálódott, nem kerek, vagy berezgő csiszolószerszámokat ne használjon. A megrongálódott csiszolószerszámok széttörhetnek és sérüléseket okozhatnak.
Karbantartás és szerviz
Karbantartás és tisztítás
Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.
Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzönyilásait, hogy jól és biztonságosan dolgozhasson.
Extrém munkafeltételek esetén a lehetőségnek megfelelően mindig használjon egy elszívó berendezést. Fújja ki gyakran a szellőzőnyilásokat, és iktasson be a hálózati vezeték elé egy hibaáram védőkapcsolót (PRCD). Fémek megmunkálása során vezetőképes por juthat az elektromos kéziszerszám belsejébe. Ez hátrányos hatással lehet az elektromos kéziszerszám védőszigetelésére.
A tartozékokat gondosan tárolja és kezelje.
Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos ké- ziszerszám-mühely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel.
Vevőszolgálat és alkalmazási tanácsadás
A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók:
www.bosch-pt.com
A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.
Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.
Magyarország
Robert Bosch Kft.
1103 Budapest
Gyömrői út. 120.
A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.
Tel.: +36 1 879 8502
Fax: +36 1 879 8505
info.bsc@hu.bosch.com
www.bosch-pt.hu
További szerviz-címek itt találhatók:
Az elektromos kéziszerszámokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.
Ne obja ki az elektromos kéziszerszámokat a háztartási szemétbe!
Csak az EU-tagországok számára:
A használt villamos és elektronikus berendezésekre vonatkozó 2012/19/EU sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni.
Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.
