| Produkta veids | Leņķa slīpmašīna |
| Zīmols | Bosch |
| Modelis | GWS 17125 SB Professional |
| Nominālā patērētā jauda | 1700 W |
| Izejas jauda | 1010 W |
| Tukšgaitas apgriezieni | 11500 apgr./min |
| Ātruma regulēšanas diapazons | 2800 - 11500 apgr./min |
| Maksimālais diska diametrs | 125 mm |
| Vārpstas vītne | M14 |
| Maksimālais vārpstas vītnes garums | 14 mm |
| Svars (atbilstoši EPTA 01:2014) | 2,3 - 2,6 kg |
| Aizsardzības klase | II (dubultā izolācija) |
| Elektronika | Pastāvīgā elektronika, aizsardzība pret atkārtotu iedarbināšanu, mīksta palaišana, apturēšana atsitiena gadījumā (KickBack Control), tūlītēja bremzēšana, aizsardzība kritiena gadījumā (Drop Control) |
| Komplektācijā iekļauts | Aizsargapvalks, pretvibrācijas papildu rokturis, SDS-clic ātri uzskrūvējams uzgrieznis, atslēga ar tapām |
| Izmantošana | Slīpēšana, griešana, birstēšana, pulēšana (ar piederumiem) |
| Skaņas spiediena līmenis | 95 dB(A) |
| Skaņas jaudas līmenis | 103 dB(A) |
| Vibrācijas (attīrīšana) | 4,6 m/s² (nenoteiktība K = 1,5 m/s²) |
| Vibrācijas (slīpēšana ar disku) | 3,2 m/s² (nenoteiktība K = 1,5 m/s²) |
| Apkope | Ventilācijas spraugu tīrīšana ar saspiestu gaisu, kabeļa nomaiņa ar Bosch servisa centru |
| Remontējamība | Rezerves daļas pieejamas vietnē www.bosch-pt.com ; SAV DIRECT 5 dienu laikā |
Bieži uzdotie jautājumi - GWS 17125 SB Professional BOSCH
Lietotāju jautājumi par GWS 17125 SB Professional BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Kafijas dzirnaviņas PDF formātā bez maksas! Atrodiet savu rokasgrāmatu GWS 17125 SB Professional - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. GWS 17125 SB Professional zīmola BOSCH.
LIETOŠANAS INSTRUKCIJA GWS 17125 SB Professional BOSCH
Vispārēji drošības noteikumi elektroinstrumentiem
BRĪDINĀ-JUMS
Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar
specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.
Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).
Drošība darba vietā
Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtigās un tumšās vietās var viegli notikt nelaimes gadījums.
▶ Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, ne|aujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.
Elektrodrošiba
Elektroinstrumenta kontaktdakšai jäbüt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena saņemšanas risku.
Nepielaujiet kermana daļu saskašanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām dalām.

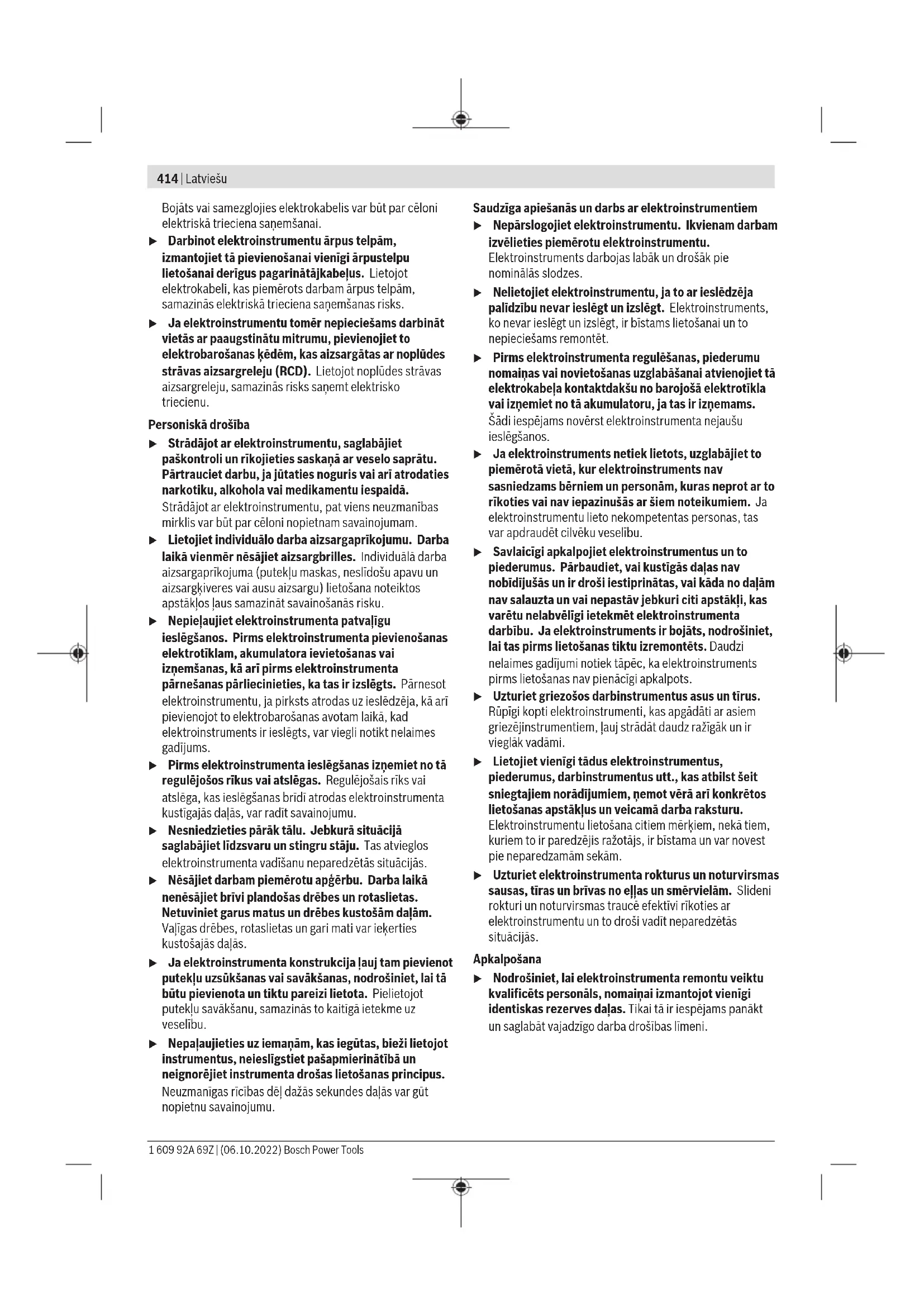

414 | Latviešu
Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplüdes strāvas aizsargreleju (RCD). Lietojot noplüdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.
Personiskā drošība
Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā.
Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos Įaus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rīkus vai atslėgas. Regulējošais rīks vai atslėga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustīgajās dalās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās daļās.
▶ Ja elektroinstrumenta konstrukcija lauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību.
▶ Nepalaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu.
Saudziga apiešanās un darbs ar elektroinstrumentiem
▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu.
Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslėdzėja palīdzību nevar ieslėgt un izslėgt. Elektroinstruments, ko nevar ieslėgt un izslėgt, ir bīstams lietošanai un to nepieciešams remontėt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaičigi apkalpojiet elektroinstrumentus un to piederumus. Pârbaudiet, vai kustigās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienigi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādijumiem, ŋemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektivi rikoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.
Apkalpošana
Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
Drošības noteikumi lenka slipmašinām
Kopējie drošības noteikumi, kas parasti attiecināmi uz rupjās slīpēšanas, slīpēšanas vai griešanas darbiem:
Šis elektroinstruments ir slipmašina rupjajai un smalkajai slipēšanai, kas lietojama arī apstrādei ar stieplu suku un nogriešanai. Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazistieties ar specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Ja neievēro visus tālāk sniegtos norādījumus, var izraisīt elektrotriecienu, ugunsgrēku un/vai nopietnus savainojumus.
Ar šo elektroinstrumentu nav paredzëts veikt tâdas darbības, kā pulēšanu. Darbības, kuras nav paredzëts veikt ar elektroinstrumentu, var būt bīstamas un izraisīt savainojumus.
▶ Nepārveidojiet šo elektroinstrumentu, lai tas darbotos tā, kā to nav veidojis vai īpaši norādījis instrumentu ražotājs. Šāda pārveide var izraisīt kontroles zudumu un radīt nopietnus savainojumus.
▶ Nelietojiet piederumus, kas nav īpaši projektēti izmantošanai kopā ar šo instrumentu un ko šim nolūkam nav ieteicis instrumenta ražotājs. lespēja nostiprināt piederumu uz elektroinstrumenta vēl negarantē tā drošu lietošanu.
▶ lestiprināmā piederuma pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta maksimālo norādīto griešanās ātrumu. Piederumi, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mesti prom.
Piederuma ārējam diametram un biezumam jāatbilst elektroinstrumenta konstrukcijai un izmēriem. Nepareiza izmēra piederumi pilnībā nenovietojas zem aizsarga un darba laikā apgrūtina elektroinstrumenta vadību.
Piederumu montāžas izmēriem jāatbilst elektroinstrumenta stiprinošo elementu izmēriem. Piederumi, kas precīzi neatbilst elektroinstrumenta stiprinošo elementu konstrukcijai, nevienmērīgi griežas, ļoti stipri vibrē un var būt par cēloni kontroles zaudēšanai pār instrumentu.
▶ Nelietojiet bojātus piederumus. Ik reizi pirms piederumu lietošanas pārbaudiet, vai tie nav bojāti, piemēram, vai abrazīvie diski nav atslāņojušies vai ieplaisājuši, vai slīpēšanas pamatnē nav vērojamas plaisas un nolietošanās vai stipra izdiluma pazīmes un vai stieplu suku veidojošās stieples nav valīgas vai atlūzušas. Ja elektroinstruments vai tā piederums ir kritis no zināma augstuma, pārbaudiet, vai tas nav bojāts, vai arī iestipriniet instrumentā nebojātu piederumu. Pēc piederuma apskates un iestiprināšanas laujiet elektroinstrumentam darboties ar maksimālo griešanās ātrumu vienu minūti ilgi, stāvot vietā, ko nešķērso rotējošā piederuma rotācijas plakne, un nodrošinot, lai arī tuvumā esošās personas atrastos šādā vietā. Bojātie piederumi šādas pārbaudes laikā parasti salūzt.
Nēsājiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura, lietojiet sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no prom lidojošajām sīkajām abrazīva vai apstrādājamā materiāla daļiņām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus, aizsargcimdus un īpašu priekšautu. Acu aizsarglīdzekļiem jāspēj pasargāt no lidojošajiem svešķermeņiem, kas dažkārt rodas dažādu darbu gaitā. Putekļu aizsargmaskai vai respiratoram jāspēj pasargāt filtrēt daļiņas, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi.
Sekojiet, lai citas tuvumā esošās personas atrastos drošā attālumā no darba vietas. Ikvienam, kas atrodas darba vietas tuvumā, jālieto individuālie darba aizsardzības līdzekļi. Apstrādājamā priekšmeta atlūzas vai salūzuša piederuma daļas var lidot ar ievērojamu ātrumu un nodarīt kaitējumu cilvēku veselībai arī ievērojamā attālumā no darba vietas.
Veicot darbības, kuru laikā griešanas piederums var skart slēptus vadus vai paša instrumenta elektrokabeli, turiet elektroinstrumentu vienīgi aiz izolētajām noturvirsmām. Griešanas piederumam skarot spriegumnesošus vadus, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla daļām, kā rezultātā lietotājs var saņemt elektrisko triecienu.
Netuviniet rotējošu piederumu elektrokabelim. Zūdot kontrolei pār elektroinstrumentu, piederums var pārgriezt elektrokabeli vai iekerties tajā, kā rezultātā kāda no lietotāja kermana dalām var saskarties ar rotējošo piederumu.
▶ Nenovietojiet elektroinstrumentu, pirms tajā iestiprinātais piederums nav pilnīgi apstājies.
Rotējošais piederums var skart balsta virsmu un iekerties tajā, kā rezultātā elektroinstruments var klūt nevadāms.
Nedarbiniet elektroinstrumentu laikā, kad tas tiek pārvietots. Lietotāja apgērbs var nejauši saskarties ar rotējošo piederumu un iekerties tajā, izraisot piederuma saskaršanos ar kādu no lietotāja kermana dalām.
▶ Regulāri tīriet elektroinstrumenta ventilācijas atveres. Motora ventilators ievelk puteklus instrumenta korpusā, kur tie uzkrājas, bet liela metāla puteklu daudzuma uzkrāšanās var klūt par cēloni elektrotraumai.
Nedarbiniet elektroinstrumentu ugunsnedrošu materiālu tuvumā. Lidojošās dzirksteles var aizdedzināt šādus materiālus.
▶ Nelietojiet piederumus, kam nepieciešams pievadit dzesējošo škidrumu. Ūdens vai citu škidro dzesēšanas lidzekļu izmantošana var izraisīt elektrisko triecienu vai pat lietotāja bojāeju.
Atsitiens un ar to saistitie bridinajumi:
Atsitiens ir specifiska instrumenta reakcija, pēkšni iekeroties vai iestrēgstot rotējošam slīpēšanas diskam, slīpēšanas pamatnei, stieplu sukai vai citam piederumam. Rotējoša abrazīvā diska iekeršanās vai iestrēgšana izraisa tā pēkšņu apstāšanos, kā rezultātā elektroinstruments pārvietojas
416 | Latviešu
virzienā, kas ir pretējs diska kustības virzienam iestrēguma vietā.
Piemēram, ja abrazīvais disks iekeras vai iestrēgst apstrādājamajā priekšmetā, tajā iegremdētā diska mala var izrauties no apstrādājamā materiāla vai izraisīt atsitienu. Šādā gadījumā abrazīvais disks pārvietojas lietotāja virzienā vai ari prom no viņa, atkarībā no diska rotācijas virziena attiecībā pret apstrādājamo priekšmetu. Turklāt, šādos apstāklos abrazīvais disks var salūzt.
Atsitiens ir sekas elektroinstrumenta nepareizai vai neprasmigai lietošanai, un no tā var izvairīties, ievērojot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā.
▶ Stingri turiet elektroinstrumentu ar abām rokām un ienemiet tādu kermena un roku stāvokli, kas vislabāk lautu pretoties atsitiena spēkam. Vienmēr lietojiet papildrokturi, ja tāds ir paredzēts, jo tas elektroinstrumenta palaišanas brīdī laus optimāli kompensēt atsitienu vai reaktīvo griezes momentu un saglabāt kontroli pār instrumentu. Veicot atbilstošus piesardzības pasākumus, lietotājs jebkurā situācijā spēj efektīvi pretoties atsitiena izraisītajiem spēkiem.
▶ Netuviniet rokas rotējošam piederumam. Atsitiena gadījumā piederums var skart lietotāja roku.
Izvairieties atrasties vietā, kurp atsitiena gadījumā varētu pārvietoties elektroinstruments. Atsitiena brīdī elektroinstruments pārvietojas virzienā, kas ir pretējs diska kustības virzienam iestrēgšanas vietā.
▶ levērojiet īpašu piesardzību, apstrādājot stūrus, asas malas u.c.. Nepieļaujiet piederuma atlēkšanu no apstrādājamā priekšmeta vai iekeršanos tajā.
Saskaroties ar stūriem vai asām malām, rotējošais piederums bieži iekertas apstrādājamā priekšmetā, kas var būt par cēloni kontroles zaudēšanai pār elektroinstrumentu vai atsitienam.
▶ Neiestipriniet elektroinstrumentā zāga kēdes koka grebšanas asmeni, segmentveida dimanta disku ar periferiālo spraugu, kas ir platāka par 10 mm, kā arī zāga asmeni ar zobiem. Šādu asmeņu izmantošana bieži izraisa atsitienu vai rada priekšnoteikumus kontroles zaudēšanai pār instrumentu.
İpašie drošības noteikumi, veicot rupjo slīpēšanu un nogriešanu:
Lietojiet vienīgi Jūsu elektroinstrumentam paredzēta tipa slīpēšanas diskus un šiem diskiem paredzētu aizsargpārsegu. Aizsargpārsegs var nepietiekami nosegt elektroinstrumentam nepiemērotus slīpēšanas diskus, līdz ar to neļaujot panākt vēlamo darba drošību.
▶ Centrā ieliektu disku slīpējošajai virsmai jābūt nostiprinātai zemāk par aizsargpārsega lūpas plakni. Ja disks ir nepareizi nostiprināts un izvirzās virs aizsargpārsega lūpas plaknes, nevar tikt nodrošināta pietiekoša lietotāja aizsardzība.
Aizsargpärsegam jābūt droši nostiprinātam uz elektroinstrumenta un noregulētam tā, lai lietotāja virzienā būtu vērsta pēc iespējas mazāka diska nenosegtā daļa. Aizsargpārsegs palīdz aizsargāt lietotāju
no atlūzām un nejaušas saskaršanās ar slīpēšanas disku, kā arī no lidojošām dzirkstelēm, kas var aizdedzināt apgērbu.
▶ Diskus drīkst izmantot vienīgi ieteiktajiem lietošanas veidiem. Piemēram, neizmantojiet slipēšanai griešanas diska sānu virsmu. Abrazīvie griešanas diski ir paredzēti materiālu apstrādei ar malas griezeļšķautni, tāpēc stiprs spiediens sānu virzienā var salauzt šos piederumus.
Kopā ar izvēlēto slīpēšanas disku izmantojiet vienīgi nebojātu balsta paplāksni ar piemērotu formu un izmēriem. Piemērota tipa balsta paplāksne darba laikā droši balsta griešanas disku un samazina tā salūšanas iespēju. Kopā ar griešanas diskiem izmantojamās balsta paplāksnes var atšķirties no balsta paplāksnēm, kas izmantojamas kopā ar slīpēšanas diskiem.
▶ Neizmantojiet nolietotus slipēšanas diskus, kas paredzēti lielākas jaudas elektroinstrumentiem.
Leliem elektroinstrumentiem paredzētie slipēšanas diski nav piemēroti lielākam ātrumam vai mazākiem elektroinstrumentiem, tāpēc tie darba laikā var salūzt.
Lietojot divu funkciju diskus vienmër izmantojiet darbam atbilstošo aizsargu. Ja netiek lietots pareizais aizsargs, tas var nenodrošinât vėlamo aizsardzības līmeni un izraisīt nopietnas traumas.
Papildu drošības noteikumi, veicot nogriešanas darbus:
▶ Neizdariet pārāk stipru spiedienu uz griešanas disku un nepieļaujiet tā iestrēgšanu. Nemēģiniet veidot pārāk dzilus griezumus. Pārslogojot griešanas disku, tas biežāk iestrēgst griezumā, līdz ar to pieaugot atsitiena vai diska salūšanas iespējai.
Izvairieties atrasties rotējošā griešanas diska priekšā vai aiz tā. Ja darba laikā lietotājs pārvieto griešanas disku prom no sevis apstrādājamā priekšmeta virzienā, tad atsitiena gadījumā elektroinstruments ar rotējošu griešanas disku tiks mests tieši lietotāja virzienā.
Pärtraucot darbu jebkāda iemesla dēl vai iestrēgstot griešanas diskam, izslēdziet elektroinstrumentu un turiet to nekustīgi, līdz disks pilnīgi apstājas. Nemēginiet izvilkt no griezuma vēl rotējošu griešanas disku, jo šāda rīcība var klūt par cēloni atsitienam. Noskaidrojiet un novērsiet diska iestrēgšanas cēloni.
▶ Neatsāciet griešanu, ja griešanas disks atrodas griezumā. Nogaidiet, lidz griešanas disks sasniedz pilnu griešanās ātrumu, un tikai tad uzmanīgi ievadiet disku griezumā. Ja elektroinstruments tiek ieslēgts laikā, kad tajā iestiprinātais griešanas disks atrodas griezumā, tas var iestrēgt griezuma vietā vai izlekt no tās, kā arī var notikt atsitiens.
Lai samazinātu atsitiena risku, iestrēgstot griešanas diskam, atbalstiet griežamā materiāla loksnes vai liela izmēra apstrādājamos priekšmetus. Lieli priekšmeti nereti tiecas saliekties paši sava svara iespaidā. Balsti jānovieto zem apstrādājamā priekšmeta abās griešanas diska pusēs – gan griezuma tuvumā, gan arī priekšmeta malā.
▶ levērojiet īpašu piesardzību, veidojot padzilīnājumus sienās vai citos objektos, kas nav aplūkojami no abām pusēm. legremdējamais griešanas disks var skart gāzes vadu, ūdensvadu, elektropārvades līniju vai citu objektu, izraisot atsitienu.
Nemēginiet veikt izliektu griezumu. Pārslogojot disku, slodze palielinās un izraisa diska sagriēšanos vai iestrēgšanu griezumā, palielinot atsitiena vai diska salūšanas iespēju.
İpašie drošības noteikumi, veicot slīpēšanu:
Izmantojiet pareiza izmēra slippapīra disku. Izvēlieties darbam slippapīra loksnes ar izmēriem, ko norādījis ražotājs. Ja slippapīra loksne sniedzas pāri slīpēšanas pamatnes malām, tas var izraisit grieztas brūces, izsaukt slippapīra loksnes iestrēgšanu vai plišanu, kā arī izraisit atsitienu.
İpašie drošības noteikumi, veicot apstrādi ar stieplu suku:
▶ Atcerieties, ka stieples var izkrist no sukas un lidot prom arī parastās apstrādes laikā. Nepārslogojiet stieples, pārāk stipri noslogojot suku Atlūzušas stieples var viegli izklūt cauri apğerbam un iespiesties ādā.
Ja, veicot apstrādi ar stieplu suku, tiek ieteikts izmantot aizsargu, nepieļaujiet kausveida vai diskveida stieplu sukas saskaršanos ar aizsargu. Kausveida un diskveida stieplu sukas darba slodzes un centrbēdzes spēka iespaidā var izplesties, palielinoties to diametram.
Papildu drošības noteikumi
Nēsājiet aizsargbrilles.
Aizsargapvalku nedrikst izmantot griešanai.
Izmantojot piemērotu stiprinājumu,
aizsargapvalku var izmantot ari griešanai.
Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ienemiet stabilu kermena stāvokli. Elektroinstrumentu ir drošak vadit ar abām rokām.
▶ levietojamiem instrumentiem ar iekšëjo vītni, piemëram, birstëm un dimanta urbjiem, pievërsiet uzmanību slīpēšanas vārpstas maksimālajam vītnes garumam. Vārpstas gals nedrikst pieskarties ievietojamā darbinstrumenta apakšdalai.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālapgādes līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecibas iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības, kā arī strādājošā persona var saņemt elektrisko triecienu.
▶ Nepieskarieties slipēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.
Elektrobarošanas pärtraukuma gadijumä, piemëram, tad, ja tiek pärtraukta sprieguma padeve elektrotiklä vai atvienota elektrotikla kontaktdakša, atblokëjiet elektroinstrumenta ieslëdzëju un pärvietojiet to stävokli "Izslëgts". Tä tiek novërsta elektroinstrumenta nekontrolëta, patvaliga ieslëgšanäs.
▶ Nostipriniet apstrādājamo priekšmetu. lestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.
Uzglabājiet ievietojamos darbinstrumentus ēku iekšienē sausā, neaizsalstošā telpā ar vienmērīgu temperatūru.
Pirms elektroiekārtas transporēšanas noņemiet ievietojamos darbinstrumentus. Tādā veidā Jūs novērsīsiet bojājumus.
Uz limētiem griešanas un slīpēšanas diskiem ir norādīts derīguma terminiš, pēc kura šos diskus vairs nedrikst izmantot.
Izstrādājuma un tā funkciju apraksts
Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisit aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Nemiet vērā attēlus lietošanas pamācības sākuma daļā.
Pielietojums
Elektroinstruments ir paredzëts metäla, akmens, plastmasas un kompozītmateriälu griešanai un apstrādei ar stieplu suku, metäla, plastmasas un kompozītmateriälu rupjajai slīpēšanai, kā arī akmens urbšanai ar dimanta kronurbjiem, nelietojot üdeni. To veicot ir jāievēro pareiza aizsargpārsega lietošana (skatīt „Lietošana“, Lappuse 426).
Veicot akmens griešanu, jānodrošina pietiekoša puteklu uzsūkšana.
Elektroinstrumentu kopā ar lietošanai atļautiem slīpēšanas darbinstrumentiem var izmantot arī slīpēšanai ar slippapīru. Elektroinstrumentu nedrīkst lietot akmens materiālu slīpēšanai ar dimanta kausveida diskiem.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.
(1) Aizsargpārsega atbrīvošanas svira
(2) Darbvārpstas fiksēšanas taustiņš
(3) leslédzëjs/izslédzëjs
(GWS 14-125 / GWS 14-125 S / GWS 17-125 /
GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 SB)
(4) Puteklu filtrs (GWS 14-125 / GWS 14-125 S) ^a)
418 | Latviešu
(4) Puteklu filtrs
(GWS 17-125 / GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 SB)
(5) Apgriezienu skaita regulēšanas pirkstrats
(GWS 14-125 S / GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 SB / GWS 17-125 PS /
GWS 17-125 PSB / GWS 17-150 PS)
(6) leslēdzējs/izslēdzējs
(GWS 17-125 PS / GWS 17-125 PSB / GWS 17-150 PS)

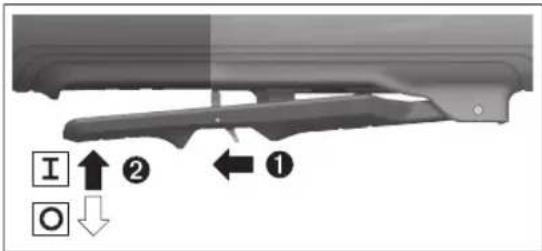

(7) leslēdzēja/izslēdzēja atblokēšanas svira (GWS 17-125 PS / GWS 17-125 PSB / GWS 17-150 PS)
(8) Standarta papildrokturis (ar izolētu noturvirsmu) ^a)
(9) Vibrācijas slāpējošs papildrokturis (ar izolētu noturvirsmu)
(10) Slīpēšanas nosūkšanas pārsegs ^a)
(11) Slīpēšanas aizsargpārsegs
(12) Griešanas aizsargpārsegs ^a)
(13) Griešanas pârsegs
(14) Balstpapläksnes ar gredzenblivi
(GWS 14-125 / GWS 14-125 S / GWS 17-125 /
GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 PS / GWS 17-150 PS)

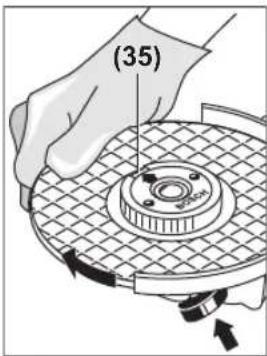

(14) lepriekš samontėta balstpaplāksne ar gredzenblīvi (GWS 17-125 SB / GWS 17-125 PSB)
(15) Cietmetāla kausveida disks ^a)
(16) Slipripa ^a)
(17) Diskveida sukas ( 22,22 mm) ^a)
(18) Diskveida birste (M14) ^a)
(19) Griezējdisks ^a)
(20) Dimanta griezējdisks ^a)
(21) Piespiedējuzgrieznis
(22) Rokas piespiedējuzgrieznis SDS-clic ^a)
(23) Piespiedējuzgriežna divizciļņu uzgriežņu atslēga
(24) Rokturis (ar izolētu noturvirsmu)
(25) Slīpēšanas darbvārpsta
(26) Roku aizsargs ^a)
(27) Gumijas slīpēšanas pamatne ^a)
(28) Sliploksne ^a)
(29) Apałais uzgrieznis ^a)
(30) Kausveida suka ^a)
(31) Konusveida birste ^a)
(32) Dimanta kronurbis ^a)
(33) Valējā tipa uzgriežņu atslēga ^a)
(34) Nosūkšanas pārsegs griešanai ar vadotnes slīdni ^a)
a) Šeit attēlotie vai aprakstītle piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie dati
| Izstrādājuma numurs | 3 601 GD0 0.. 3 601 GD0 1.. 3 601 GD0 2.. 3 601 GD0 3.. | ||||
| Nominālā ieejas jauda W 1400 1400 1700 1700 | |||||
| Izejas jauda W 830 830 1010 1010 | |||||
| Mērišanas brīvgaitas griezes moments ^A | min ^-1 | 11 500 | 11 500 | 11 500 | 11 500 |
| Apgriezienu skaita regulēšanas diapazons | min ^-1 | - | 2800–11 500 | -2800–11 500 | |
| Maks. slīpripas diametrs/gumijas škīvjveida slīpripas diametrs | mm 125 125 | 125 125 | |||
| Slīpēšanas darbvārpstas vītne | M 14 | M 14 | M 14 | M 14 | |
| maks. slīpēšanas darbvārpstas vītnes garums | mm | 21 | 21 | 21 | 21 |
| Apgriezienu skaita iestatījums | - | ●- | ● | ||
| Elektroniskā gaitas stabilizēšana | ● | ● | ● | ● | |
| Aizsardzība pret atkārtotu ieslēgšanos | ● | ● | ● | ● | |
| Pakāpeniska palaišana | ● | ● | ● | ● | |
| Atsitiena izslēgšana | ● | ● | ● | ● | |
| Izskrējiena bremze | -- -- | - | |||
| Izslēgšanās trieciena dēļ | -- -- | - | |||
A) Nominālais brīvgaitas griešanās ātrums atbilstīgi EN IEC 62841-2-3 piemērotu darba instrumentu izvēlei. Reālais tukšgaitas apgriezienu skaits nedrikst pārsniegt nominālo apgriezienu skaitu un tādēļ tas ir mazāks.
B) atkaribā no izmantotā aizsargpārsega ((12), (11), (13)) un no izmantotā papildroktura ((8), (9))
Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionalājiem standartiem, šie parametri var atskirties.
| Izstrādājuma numurs | 3 601 GD0 4.. 3 601 GD0 5.. 3 601 GD0 6.. 3 601 GD0 7.. | ||||
| Nominālā ieejas jauda | W | 1700 | 1700 | 1700 | 1700 |
| Izejas jauda | W | 1010 | 1010 | 1010 | 1010 |
| Mērišanas brīvgaitas griezes moments ^A) | min ^-1 | 9700 | 7800 | 9700 | 11 500 |
| Apgriezienu skaita regulēšanas diapazons | min ^-1 | 2400-9700 | 1900-7800 | 2400-9700 | 2800-11 500 |
| Maks. slīpripas diametrs/gumijas škīvjveida slīpripas diametrs | mm | 125 | 125 | 125 | 125 |
| Slīpēšanas darbvārpstas vītne | M 14 | M 14 | M 14 | M 14 | |
| maks. slīpēšanas darbvārpstas vītnes garums | mm | 21 | 21 21 | 14 | |
| Apgriezienu skaita iestatijums | ● | ● | ● | ● | |
| Elektroniskā gaitas stabilizēšana | ● | ● | ● | ● | |
| Aizsardzība pret atkārtotu ieslēgšanos | ● | ● | ● | ● | |
| Pakāpeniska palaišana | ● | ● | ● | ● | |
| Atsitiena izslēgšana | ● | ● | ● | ● | |
| Izskrējiena bremze | - | - | - | ● | |
| Izslēgšanās trieciena dē| | - | - | - | ● | |
| Svars atbilstīgi EPTA-Procedure 01:2014 ^B) | kg 2,2-2,5 2,2-2,5 2,2-2,5 2,3-2,6 | ||||
| Aizsardzības klase | / / / / | ||||
A) Nominālais brivgaitas griešanās ātrums atbilstīgi EN IEC 62841-2-3 piemērotu darba instrumentu izvēlei. Reālais tukšgaitas apgriezienu skaits nedrikst pārsniegt nominālo apgriezienu skaitu un tādēl tas ir mazāks.
B) atkaribā no izmantotā aizsargpārsega ((12), (11), (13)) un no izmantotā papildroktura ((8), (9))
Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atškirties.
| Leŋka slipmašina | GWS 17-125 PS | GWS 17-150 PS GWS 17-125 PSB | ||
| Izstrādājuma numurs | 3 601 GD1 3.. | 3 601 GD1 6.. | 3 601 GD1 7.. | |
| Nominālā ieejas jauda | W | 1700 | 1700 | 1700 |
| Izejas jauda | W | 1010 | 1010 | 1010 |
| Mērišanas brivgaitas griezes momentsA) | min^-1 | 11 500 | 9700 | 11 500 |
| Apgriezienu skaita regulēšanas diapazons | min^-1 | 2800-11 500 | 2400-9700 | 2800-11 500 |
| Maks. slīpripas diametrs/gumijas škīvjveida slīpripas diametrs | mm | 125 | 150 | 125 |
| Slipešanas darbvārpstas vītne | M 14 | M 14 | M 14 | |
420 | Latviešu
Lenka slipmašina GWS 17-125 PS GWS 17-150 PS GWS 17-125 PSB
| maks. slīpēšanas darbvārpstas vitnes garums | mm 21 21 14 | ||
| Apgriezienu skaita iestatījums ● ● ● | |||
| Elektroniskā gaitas stabilizēšana ● ● ● | |||
| Aizsardzība pret atkārtotu ieslēgšanos | ● ● ● | ||
| Pakāpeniska palaišana ● ● ● | |||
| Atsitiena izslēgšana ● ● ● | |||
| Izskrējiena bremze -- ● | |||
| Izslēgšanās trieciena dēļ -- ● | |||
| Svars atbilstīgi EPTA-Procedure 01:2014B) | kg 2,2-2,5 2,4-2,7 2,3-2,6 | ||
| Aizsardzības klase | □ / ∥ / ∥ / ∥ | □ |
A) Nominālais brīvgaitas griešanās ātrums atbilstīgi EN IEC 62841-2-3 piemērotu darba instrumentu izvēlei. Reālais tukšgaitas apgriezienu skaits nedrīkst pārsniegt nominālo apgriezienu skaitu un tādēl tas ir mazāks.
B) atkaribā no izmantotā aizsargpārsega ((12), (11), (13)) un no izmantotā papildroktura ((8), (9))
Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atškirties.
Informācija par troksni un vibrāciju
| GWS 14-125 GWS 14-125 S GWS 17-125 GWS 17-125 S | |||||
| 3 601 GD0 0.. | 3 601 GD0 1.. | 3 601 GD0 2.. | 3 601 GD0 3.. | ||
| Trokšna emisijas vērtības ir noteiktas atbilstīgi EN IEC 62841-2-3. | |||||
| Elektroinstrumenta radītā trokšna līmeņa A–izsvarotās tipiskās vērtības | |||||
| Skaņas spiediena līmenis | dB(A) | 95 | 95 | 95 | 95 |
| Akustiskās jaudas līmenis | dB(A) | 103 | 103 | 103 | 103 |
| Mērījuma nenoteiktība K | dB | 3 | 3 | 3 | 3 |
| Lietojiet dzirdes aizsarglīdzekļus! | |||||
Vibrāciju kopējā vērtība a _h (vektoru summa trijos virzienos) un mērijuma nenoteiktība K ir noteiktas atbilstīgi EN IEC 62841-2-3, kā ir norādīts tālāk:
Virsmas slīpēšana un griešana ar slīpēšanu:
Trokšna emisijas vērtības ir noteiktas atbilstīgi EN IEC 62841-2-3.
Elektroinstrumenta raditā trokšna limena A-izsvarotās tipiskās vērtības
| Skañas spiediena limenis | dB(A) | 94 | 95 | 95 | 95 |
| Akustiskās jaudas limenis | dB(A) | 102 | 103 | 103 | 103 |
| Mērijuma nenoteiktība K | dB | 3 | 3 | 3 | 3 |
| Lietojiet dzirdes aizsarglidzekļus! | |||||
Vibrāciju kopējā vērtība a _n (vektoru summa trijos virzienos) un mērījuma nenoteiktība K ir noteiktas atbilstīgi EN IEC 62841-2-3, kā ir norādīts tālāk:
Virsmas slīpēšana un griešana ar slīpēšanu:
Trokšna emisijas vērtības ir noteiktas atbilstīgi EN IEC 62841-2-3.
Elektroinstrumenta raditā trokšna limena A-izsvarotas tipiskas vērtības
| Skaņas spiediena limenis | dB(A) | 94 | 94 | 94 |
| Akustiskās jaudas limenis | dB(A) | 102 | 102 | 102 |
| Mērijuma nenoteiktība K | dB | 3 | 3 | 3 |
| Lietojiet dzirdes aizsarglidzekļus! |
Vibrāciju kopējā vērtība a _n (vektoru summa trijos virzienos) un mērījuma nenoteiktība K ir noteiktas atbilstīgi EN IEC 62841-2-3, kā ir norādīts tālāk:
Virsmas slīpēšana un griešana ar slīpēšanu:
Plāna skārda vai citu viegli vibrējošu materiālu ar lielu virsmu slīpēšana var novest pie paaugstinātas trokšņa emisijas vērtības līdz pat 15dB. Ar piemērotiem smagiem slāpēšanas pārklājiem paaugstinātas trokšņa emisijas var tikt samazinātas. Paaugstināta trokšņu emisija ir jāņem vērā gan veicot skaņas jaudas riska novērtējumu, gan arī izvēloties piemērotu dzirdes aizsarglidzekli.
Šajā pamācībā norādītais vibrācijas limenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salidzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.
Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.
Lai precizi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.
Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicigi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.
Aizsardzība pret atkārtotu ieslēgšanos
Aizsardzība pret atkārtotu ieslēgšanos novērš elektroinstrumenta nekontrolētu ieslēgšanos, atjaunojoties sprieguma padevei pēc elektrobarošanas pārtraukuma.
422 | Latviešu
Lai atsaktu darbu ieslēgšanas/izslēgšanas slēdzi pārvietojiet (3) / (6) izslēgtā pozīcijā un no jauna ieslēdziet elektroinstrumentu.
Pakāpeniska palaišana
Elektroniskā pakāpeniskā palaišana ierobežo griezes momentu ieslēdzot un nodrošina elektroinstrumenta palaidi ar mazu grūdienu.
Piezime: Ja elektroinstruments tūlīt pēc ieslēgšanas sāk darboties ar pilnu griešanās ātrumu, tas nozīmē, ka pakāpeniskās palaišanas un aizsardzības pret atkārtotu ieslēgšanos funkcija nedarbojas. Tad elektroinstruments ir nekavējoties jānosūta klientu apkalpošanas dienesta darbnīcai, kuras adrese ir norādīta sadalā „Klientu apkalpošanas dienests un konsultācijas par lietošanu“.
Elektroniskā gaitas stabilizēšana
Elektroniskais gaitas stabilizers dod iespēju uzturēt gandrīz nemainīgu darbvārpstas griešanās ātrumu, slodzei mainoties no brīvgaitas lidz maksimālajai vērtībai, kas ľauj stabilizēt apstrādes režimu.
Pēkšņa atsitiena laikā, piemēram, kad elektroinstruments iestrēgst griezumā, motora elektroapgāde tiek pārtraukta elektroniski. Lai atsāktu darbu ieslēgšanas/izslēgšanas
slēdzi pārvietojiet (3) / (6) izslēgtā pozīcijā un no jauna ieslēdziet elektroinstrumentu.
Izslēgšanās trieciena dēl
lebūvētā trieciena izraisītas izslēgšanas funkcija nodrošina elektroinstrumenta izslēgšanos, tiklīdz tas nokrīt un atsitas pret grīdu. Lai atsāktu darbu ieslēgšanas/izslēgšanas slēdzi pārvietojiet (3) / (6) izslēgtā
pozicijā un no jauna ieslēdziet elektroinstrumentu.
Izskrējiena bremze
Elektroinstruments ir aprikots ar elektronisku izskrejiena bremzi. Kad elektroinstrumentu izslëdz vai tiek pärtraukta strāvas padeve, slipešanas darbinstrumenta darbība tiek apturēta dažas sekundēs.
Apgriezienu skaita iestatijums
Ar apgriezienu skaita regulēšanas pirkstratu (5) vajadzīgo apgriezienu skaitu var regulēt arī darbības laikā ar noteikumu, ka putekļu filtrs (4) nav samontēts. Pretējā gadījumā noņemiet putekļu filtru (4). leteicamās elektroinstrumenta griešanās ātruma vērtības ir sniegtas sekojošajā tabulā.
| Materiāls Lietojums Nomaināmais darbinstruments Pirkstrata stāvoklis | ||
| Metāls Krāsas notīrīšana Slīploksne 2-3 | ||
| Metāls Apstrāde ar suku, rūsas nonņemšana | Kausveida suka, slīploksne 3 | |
| Nerūsējošais tērauds Slīpēšana Slīpripa/šķiedru slīpdisks 4-6 | ||
| Metāls Rupjā slīpēšana Slīpripa 6 | ||
| Metāls Griešana Griešanas disks 6 | ||
| Akmens Griešana Dimanta griešanas disks 6 | ||
▶ lestiprinâmā piederuma pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta
maksimālo norādīto griešanās ātrumu. Piederumi, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mesti prom.
| PakāpeGriešanāsātrumaregulēšanas | GWS 14-125 SGWS 17-125 SGWS 17-125 SGBWS 17-125 PSGWS 17-125 PSB[min.1] | GWS 17-125 S INOX[min.1] | GWS 17-125 TSGWS 17-150 SGWS 17-150 PS[min.1] |
| 1 | 2800 | 1900 | 2400 |
| 2 | 4500 | 3300 | 4100 |
| 3 | 6300 | 4400 | 5400 |
| Pakāpe | GWS 14-125 S | GWS 17-125 S INOX | GWS 17-125 TS |
| Griešanās | GWS 17-125 S | GWS 17-150 S | |
| ātruma | GWS 17-125 SB | GWS 17-150 PS | |
| regulēšanas | GWS 17-125 PS | ||
| GWS 17-125 PSB | |||
| [min.1] | [min.2] | [min.3] | |
| 4 8200 5400 6700 | |||
| 5 9800 6500 8000 | |||
| 6 11 500 7800 9700 |
Norādītās griešanās ātruma priekšizvēles pakāpēm atbilstošās griešanās ātruma vērtības ir aptuvenas.
Montāža
Aizsargierīces montāža
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
Piezime. Ja darba laikā salūzt slipēšanas disks vai tiek bojātas aizsargpārsega/elektroinstrumenta stiprināšanas ierīces, elektroinstruments nekavējoties jānosūta uz klientu apkalpošanas remonta darbnīcu, kuras adrese ir sniegta sadalā „Klientu apkalpošanas dienests un konsultācijas par lietošanu“.
Slīpēšanas aizsargpārsegs
Novietojiet aizsargpārsegu (11) uz elektroinstrumenta stiprinājuma tā, lai pārsega kodēšanas izcilni sakristu ar stiprinājuma gropēm. Nospiediet un turiet nospiestu atblokēšanas sviru (1).
Spiediet aizsargpārsegu (11) uz darbvārpstas aptveres, lidz aizsargpārsega apcilnis piekļaujas pie elektroinstrumenta atloka, un grieziet aizsargpārsegu, lidz tas dzirdami fiksējas.
Pielāgojiet aizsargpārsega pozīciju (11) darba vajadzībām. Lai to izdarītu, spiediet atblokēšanas sviru (1) uz augšu un grieziet aizsargpārsegu (11) vēlamajā pozīcijā.
Vienmër noregulëjiet aizsargpärsegu (11) tã, lai visi atblokëšanas sviras (1) izcilni iekertos atbilstošajäs aizsargpärsega (11) atverës.
▶ Pagrieziet aizsargpärsegu (11) tā, lai tiktu novērsta dzirksteļu lidošana elektroinstrumenta lietotāja virzienā.
Aizsargpārsegs(11) drīkst būt pagriežams tikai tad, kad darbina atblokēšanas sviru(1) ! Citādi elektroinstrumenta lietošanu nekādā gadījumā nedrīkst turpināt un tas ir jānogādā klientu apkalpošanas dienestā.
Norāde: aizsargpārsega (11) kodēšanas izcilni nodrošina, ka var montēt tikai vienu elektroinstrumentam piemērotu aizsargpārsegu.
Slīpēšanas aizsargs ar putekļu uzsūkšanu
Lai samazinātu putekļu daudzumu slipējot krāsas, lakas un plastmasu ar cietmetāla kausveida disku (15), varat izmantot nosūkšanas pārsegu (10). Nosūkšanas pārsegs (10) nav piemērots metāla apstrādei.
Pie nosūkšanas pārsega (10) var pieslēgt piemērotu Bosch vakuumsūcēju. Šim nolūkam ievietojiet uzūkšanas šlūteni ar uzūkšanas adapteri tam paredzētajā nosūkšanas pārsega uzgalī.
Aizsargpärsegs griešanai
Griešanai vienmēr izmantojiet griešanas aizsargpārsegu (12) vai slipēšanas aizsargpārsegu (11) kopā ar griešanas aizsargpārsegu (13).
▶ Veicot akmens griešanu, nodrošiniet pietiekošu puteklu uzsūkšanu.
Griešanas aizsargpârsegs (12) ir nostiprināms līdzīgi kā slīpēšanas aizsargpârsegs (11).
Griešanas aizsargpärsegs no metāla
Samontējiet metāla griešanas aizsargpārsegu (13) uz slīpēšanas aizsargpārsega (11) (skatīt attēlu A): Pagrieziet fiksēšanas loku atpakal (1). Uzlieciet aizsargpārsegu (13) uz slīpēšanas aizsargpārsega (11) (2). Piespiediet fiksēšanas loku cieši pie aizsargpārsega (11) (3). Lai veiktu demontāžu (skatīt attēlu B) nospiediet pogu uz fiksēšanas loka (1) un pagrieziet to atpakal (2). Novelciet pārsegu (13) no aizsargpārsega (11) (3).
Plastmasas griešanas aizsargpärsegs
Uzlieciet plastmasas griešanas aizsargpärsegu (13) uz slipēšanas aizsargpärsega (11) (skatīt attēlu C).
Pärsegs (13) dzirdami un redzami nofiksējas uz aizsargpārsega (11).
Lai veiktu demontāžu (skatīt attēlu D) atbrīvojiet pārsegu (13) uz aizsargpārsega (11) (1) kreisajā vai labajā pusē un novelciet pārsegu (2).
Uzsükšanas pärsegs darbam ar griešanas vadotni
Griešanā ar vadotni izmantojamo nosūkšanas pārsegu (34) nostiprina līdzīgī kā slīpēšanas aizsargpārsegu.
Nostiprinot papildrokturi (8)/(9) caur loku pie nosūkšanas pārsega pie visa korpusa, elektroinstruments tiek cieši
424 | Latviešu
savienots ar nosūkšanas pārsegu. Pie nosūkšanas pārsega ar griešanas vadotni (34) var pieslēgt piemērotu Bosch vakuumsūcēju. Šim nolūkam ievietojiet uzsūkšanas šlūteni ar uzsūkšanas adapteri tam paredzētajā nosūkšanas pārsega uzgalī.
Norādījums: berze, kuru rada putekļi uzsūkšanas šļūtenē un piederumā uzsūkšanas laikā, izraisa elektrostatisko lādiņu, kuru lietotājs var sajust kā elektrostatiskā lādiņa izlādi (atkarībā no apkārtējās vides faktoriem un viņa fiziologiskā stāvokļa). Smalko putekļu un sausu materiālu uzsūkšanai Bosch parasti rekomendē izmantot antistatisko uzsūkšanas šļūteni (Piederums).
Roku aizsargs
- Darbam ar gumijas slipēšanas pamatni (27) vai ar kausveida/konisko suku/dimanta kronurbi vienmēr samontējiet uz instrumenta roku aizsargu (26).
Nostipriniet roku aizsargu (26) ar papildrokturi (8)/(9).
Standarta papildrokturis/pretvibrācijas papildrokturis Atbilstīgi veicamajam darbam ieskrūvējiet papildrokturi (8)/ (9) reduktora galvas labajā vai kreisajā pusē.
▶ Lietojiet elektroinstrumentu tikai ar nostiprinātu papildrokturi (8)/(9).
▶ Neizmantojiet elektroinstrumentu, ja tā papildrokturis (8)/(9) ir bojāts. Ir aizliegts veikt izmaiņas papildroktura konstrukcijā (8)/(9).
Vibration Control
Vibrācijas slāpējošā papildroktura izmantošana (9) nodrošina samazinātu vibrāciju
apjomu un līdz ar to patikamāku un drošāku darba vidi.
Slīpēšanas darbinstrumentu montāža
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
▶ Nepieskarieties slipēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst. Notīriet slipmašinas darbvārpstu (25) un visas iestiprināmās dalas.
lestiprinot un iznemot slīpēšanas darbinstrumentus, fiksējiet slīpmašinas darbvārpstu, nospiežot darbvārpstas fiksēšanas taustinu (2).
Nospiediet darbvärpstas fiksēšanas taustinų tikai laikā, kad slīpmašinas darbvärpsta negriežas. Pretējā gadījumā elektroinstruments var tikt bojāts.
Slīpēšanas vai griešanas disks
levērojiet slipēšanas darbinstrumentu izmērus. Centrālā atvēruma diametram ir jāatbilst balstpaplāksnes centrējošā izcilņa izmēram. Nelietojiet adapterus vai citus samazinošos palīglīdzekļus.
Lietojot dimanta griešanas diskus, sekojiet lai bultas virziens uz dimanta griešanas diska sakristu ar elektroinstrumenta griešanās virzienu (ko norāda bultas virziens uz tā korpusa).
Montāžas secība ir parādīta grafikas lappusē.
Norādījums: Montējot savienotus slīpēšanas vai griešanas diskus (14) ar piegādāto balsta paplāksni (21) vai rokas piespiedējuzgriezni (22) nav nepieciešams izmantot starplikas.
Lai nostiprinātu slīpēšanas/griešanas disku, novietojiet balsta paplāksni ar gredzenblīvi (14) uz slīpēšanas darbvārpstas (25) un pievelciet to ar piespiedējuzgriezni (21). Pievērsiet uzmanību piespiedējuzgriežna novietojumam (21) atkarībā no izmantotajiem slīpēšanas/griešanas diskiem (skatīt attēlus Lietotāja rokasgrāmatas sākuma nodalā), un pievelciet to ar divizcilņu uzgriežņu atslēgu (skatīt „Rokas piespiedējuzgrieznis “spapperi 24).
Norâde GWS 17-125 SB un
GWS 17-125 PSB: Balstpaplāksnes montāža (14) nav jāveic, jo tā jau ir iepriekš samontēta.
Lai demontētu slīpēšanas vai griešanas disku, ir nepieciešams lielāks piespiedējuzgriežņa (21) atbrīvošanas apgriezienu skaits.
Izmantojot piespiedėjuzgriezni (22) (skatit „Rokas piespiedėjuzgrieznis SDS appresičio 124), nav nepieciešams palielināts atbrivošanas apgriezienu skaits.
Pēc slīpēšanas darbinstrumenta iestiprināšanas un pirms elektroinstrumenta ieslēgšanas pārbaudiet, vai darbinstruments ir pareizi iestiprināts un var brīvi griezties. Pārliecinieties, ka slīpēšanas darbinstruments neskar aizsargpārsegu vai citas elektroinstrumenta daļas.
Balstpaplāksnes (14) centrējošo izcilni aptver plastmasas ieliktnis (O veida gredzens). Ja O veida gredzena nav vai tas ir bojāts, pirms instrumenta turpmākas lietošanas balstpaplāksne (14) noteikti jānomaina.
Norāde GWS 17-125 SB un GWS 17-125 PSB: ir ievietota gredzenblīve. Ja šīs gredzenblīves nav vai ari tā ir bojāta vai balstpaplāksne ir pilnībā noņemama no vārpstas, balstpaplāksni ir jāmaina, nododot to Bosch pilnvarotam klientu apkalpošanas centram.
Lai veiktu slīpēšanas darbinstrumentu nomainu, nelietojot nekādus papildrikus, piespiedējuzgriežna (21) vietā var lietot rokas piespiedējuzgriezni (22).
▶ Ātrspilējošo uzgriezni (22) drikst lietot vienīgi kopā ar slipēšanas diskiem vai griešanas diskiem. Lietojiet vienīgi nebojātu rokas piespiedējuzgriezni (22). Uzskrūvējot rokas piespiedējuzgriezni (22), ņemiet vērā, ka tā marķētā puse nedrikst būt vērsta pret slīpēšanas disku, bet uz uzgriežņa attēlotajai bultai jābūt vērstai pret markiera atzīmi (35).
Pareizi uzskrūvētu un nebojātu rokas piespiedējuzgriezni var noskrūvēt, ar roku satverot to aiz rievotās apmales un griežot virzienā, kas ir pretējs pulksteņa rādītāju kustības virzienam. Ja rokas piespiedējuzgrieznis ir iestrēdzis, nemēģiniet to atskrūvēt ar plakanknaibēm, bet lietojiet šim nolūkam
divizciņu uzgriežņu atslēgu. Novietojiet divizciļņu uzgriežņu atslēgu, kā parādīts attēlā.
Izmantojamie slīpēšanas darbinstrumenti
Jūs varat izmantot darbam visus lietošanas pamācībā norādītos slīpēšanas darbinstrumentus.
Izmantojamā slīpēšanas darbinstrumenta pielaujamā griešanas ātruma [min. ^-1 ] un aploces ātruma [m/s] vērtībām jābūt ne mazākām par tālāk sniegtajā tabulā norādītajām vērtībām.
Nepārsniedziet uz slipēšanas darbinstrumenta etiketes norāditās griešanās ātruma un aploces ātruma pielaujamās vērtības.
| maks. [mm] [mm] [°] | |||||||
| D b s d a [min] | -1] [m/s] | ||||||
| 125 | 7,2 | - | 22,2 | - | 11 500 | 80 | |
| 150 | 7,2 | - | 22,2 | - | 9700 | 80 | |
| 125 | 4,2 | - | 22,2 | - | 11 500 | 80 | |
| 150 | 4,2 | - | 22,2 | - | 9700 | 80 | |
| 125 | - | - | - | - | 11 500 | 80 | |
| 150 | - | - | - | - | 9700 | 80 | |
| 75 30 - M 14 - 11 500 80 | ||||||
| b | D | | 125 | 24a) | - | M 14 | - | 11 500 80 |
| 125 | 19 | - | 22,2 | - | 11 500 80 | |
| maks. [mm] [mm] [°] | ||||||
| D b s d a [min] | -1[m/s] | |||||
| 150 | 24 ^a) | - | M 14 | - | 970080 | |
| 150 | 19 | - | 22,2 | - | 970080 | |
| 125--M 14-1150080 | ||||||
| 83--M 14-1150080 | ||||||
| 125 | 6 | 10 | 22,2 | >0 | 1150080 | |
| 150 | 6 | 10 | 22,2 | >0 | 970080 | |
A) Tikai ar GWS 17-125 SB un GWS 17-125 PSB: neizmantojiet kausveida sukas ar iekšëjo vītni.
Reduktora galvas pagriešana (skatiet attēlu E)
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
Pärnesuma galvu var pagriezt un nostiprinät stävokli ik pa 90°. Atseviškiem darbiem var izvėlėties izdevigāku ieslėdzēja/izslėdzēja novietojumu, piemēram, ja instrumentu lieto kreilis.
Pilnība izskrūvējiet 4 skrūves (1). Uzmanīgi pagrieziet pārnesuma galvu vēlamajā stāvoklī, nenoņemot to no elektroinstrumenta korpusa (2). No jauna ieskrūvējiet un pievelciet 4 skrūves (3).
Puteklu filtra demontāža (skatīt attēlu F un G)
Nobīdiet putekļu filtru (4) elektroinstrumenta apakšējā daļā bultas norādītajā virzienā.
Nesatveriet un nevelciet puteklu filtru (4) no sāniem.
Puteklu un skaidu uzsūkšana
Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekljī var būt kaitīgi veselībai. Pieskaršanās šādiem putekljiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.
Atsevišku materiālu puteklī, piemēram, puteklī, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības lidzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.
- Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.
- Darba vietai jäbüt labi ventilējamai.
426 | Latviešu
- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2. levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.
▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.
Lietošana
▶ Nenoslogojiet elektroinstrumentu līdz tādai pakāpei, ka tā darbvārpsta pārstāj griezties.
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
▶ levērojiet piesardzību, veidojot padziļinājumus ēku nesošajās sienās, izlasiet sadaļā „Par sienu statisko noslodzi“ sniegtos norādījumus.
▶ Stingri nostipriniet apstrādājamo priekšmetu, ja tas droši nenoturas vietā ar savu svaru.
▶ Pēc stipras noslodzes ľaujiet elektroinstrumentam dažas minūtes darboties brīvgaitā, lai atdzesētu tajā iestiprināto darbinstrumentu.
▶ Nelietojiet elektroinstrumentu kopā ar griešanas vai slīpēšanas statnēm.
▶ Nepieskarieties slipēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.
Norādījumi darbam
Rupjā slīpēšana
▶ Veicot rupjo slipēšanu ar savienotiem slipēšanas lidzekliem, vienmēr izmantojiet slipēšanas aizsargpārsegu (11).
▶ Nekādā gadījumā nelietojiet rupjajai slīpēšanai griešanas diskus.
▶ Veicot rupjo slīpēšanu griešanas aizsargpārsegs (12) val slīpēšanas aizsargpārsegs (11) kopā ar samontētu griešanas aizsargpārsegu (13) var sadurties ar apstrādājamo materiālu un izraisīt kontroles zaudēšanu.
Veicot rupjo slīpēšanu, optimāli apstrādes rezultāti ir sasniedzami pie slīpēšanas darbinstrumenta sadures leŋka no 30° līdz 40°. Slīpēšanas laikā pārvietojiet elektroinstrumentu turp un atpakal, ieturot mērenu spiedienu. Tas ľauj novērst apstrādājamā priekšmeta pārkaršanu, izmainu rašanos krāsojumā un rievu veidošanos uz tā virsmas.
Izmanotojot savienotus diskus, kas ir atļauti gan griešanai, gan slīpēšanai, ir jāizmanto griešanas aizsargpārsegs (12) vai slīpēšanas aizsargpārsegs (11) ar samontētu griešanas pārsegu (13).
Virsmu slīpēšana ar segmentveida slīpēšanas disku.
▶ Veicot slipēšanu ar segmentveida slipēšanas disku, vienmēr izmantojiet slipēšanas aizsargpārsegu (11).
Ar segmentveida slīpēšanas disku (papildpiederums) var apstrādāt arī izliektas virsmas un profilus. Salīdzinājumā ar parastajiem slipēšanas diskiem, segmentveida diski kalpo ievērojami ilgāk, tie nodrošina zemāku trokšņa līmeni un zemāku slipēšanas temperatūru.
Virsmu slīpēšana ar slīpēšanas pamatni.
Strādājot ar gumijas slīpēšanas pamatni (27), vienmēr nostipriniet uz instrumenta roku aizsargu (26).
Slīpēšanu ar slīpēšanas pamatni var veikt bez aizsargpārsega.
Montāžas secība ir parādīta grafikas lappusē.
Uzskrūvējiet apało uzgriezni (29) un pievelciet to ar divizcilņu uzgriežņu atslēgu.
Kausveida/diskveida/koniskā suka
▶ Veicot slipēšanu ar diskveida sukām, vienmēr izmantojiet slipēšanas aizsargpārsegu (11). Slipēšanu ar slipēšanas pamatni var veikt bez aizsargpārsega.
Strādājot ar kausveida vai diskveida suku, vienmēr nostipriniet uz instrumenta roku aizsargu (26).
▶ Ja tiek pārsniegti maksimālie atļautie diskveida suku izmēri, diskveida suku stieplu matini var iekerties aizsargpārsegā un nolūzt.
Montāžas secība ir parādīta grafikas lappusē.
Kausveida/konisko/diskveida suku ar M14 vītni uz slipmašinas darbvārpstas jāuzskrūvē tik tālu, līdz tā stingri atduras pret darbvārpstas balstplakni darbvārpstas vītnes galā. Stingri pievelciet kausveida/konisko/diskveida suku ar valējā tipa uzgriežnu atslēgu.
Lai nostiprinātu diskveida suku ar 22,22 mm diametru, novietojiet balsta paplāksni ar gredzenblīvi (14) uz slīpēšanas darbvārpstas (25), uzskrūvējiet apaļo uzgriezni (29) un pievelciet to ar divizciņu uzgriežņu atslēgu.
Metāla griešana
▶ Griežot metälu ar savienotiem griešanas diskiem vai dimanta griešanas diskiem vienmër ir jäizmanto griešanas aizsargpärsegs (12) vai slipëšanas aizsargpärsegs (11) ar samontëtu griešanas pärsegu (13).
Izmantojot slīpēšanas aizsargpārsegu, (11)veicot griešanu ar savienotiem griešanas diskiem, pastāv palielināts risks tikt pakļautam dzirksteļu un daļiņu, kā arī disku fragmentu, kas atdalijušies diskam salūztot, iedarbībai.
Griešanas laikā pārvietojiet instrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām. Neizdariet spiedienu uz griešanas disku, nesasveriet to sānu virzienā un nepieļaujiet, lai tas sāktu oscilēt.
Nemēginiet bremzēt griešanas disku, iedarbojoties uz to ar sānu spiedienu.
Griešanas laikā elektroinstruments vienmēr jāpārvieto atpakalvirzienā. Pretējā gadījumā pastāv iespēja, ka griešanas disks tiks nekontrolēti mests ārā no griezuma. Griežot profilus un četrstūra caurules, ieteicams uzsākt griešanu vietā ar vismazāko šķērsgriezuma laukumu.
Akmens griešana
Griežot akmeni ar savienotiem griešanas diskiem vai akmeni/betonu ar dimanta griešanas diskiem vienměr ir jāizmanto uzsūkšanas pärsegs darbam ar griešanas vadotni (34) vai griešanas aizsargpärsegs, (12) vai slipēšanas aizsargpärsegs (11) ar samontētu griešanas pärsegu (13).
▶ Veicot akmens griešanu, nodrošiniet pietiekošu puteklu uzsükšanu.
▶ Nēsājiet putekļu aizsargmasku.
Elektroinstrumentu drikst lietot vienigi sausajai griešanai un slipēšanai (bez ūdens pievadišanas).
Izmantojot griešanas aizsargpârsegu (12), slipēšanas aizsargpârsegu (11) vai slipēšanas aizsargpârsegu (11) ar samontētu griešanas pârsegu (13) betona vai mūra griešanas un slipēšanas darbu laikā veidojas palielināts putekļu daudzums, kā arī palielinās risks zaudēt elektroinstrumenta kontroli, kas var novest pie atsitiena.
Akmens griešanai ieteicams izmantot dimanta griešanas diskus.
Lietojot uzsūkšanas pārsegu darbam ar griešanas vadotni (34), jālieto ari vakuumsūcējs, kas ir piemērots akmens putekļu uzsūkšanai. Bosch piedāvā piemērotus vakuumsūcējus.
leslēdziet elektroinstrumentu un novietojiet griešanas vadotnes priekšējo malu uz apstrādājamā priekšmeta. Pārvietojiet elektroinstrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām.
Griežot īpaši cietus materiālus, piemēram, betonu ar lielu grants saturu, dimanta griešanas disks var pārkarst un tādējādi to var bojāt. Kad dimanta griešanas disks pārkarst, uz tā veidojas dzirksteļu aplis.
Tad pārtrauciet griešanu un ľaujiet dimanta griešanas diskam atdzist, īslaicīgi darbinot instrumentu brīvgaitā ar maksimālo griešanās ātrumu.
Ja ievērojami samazinās instrumenta veiktspēja, un veidojas dzirksteļu aplis, dimanta griešanas disks ir kluvis neass.
Disku var atkārtoti uzasināt, griežot abrazīvu materiālu, piemēram, kalkaino smilšakmeni.
Citu materiālu griešana
Griežot tādus materiālus kā plastmasa, kompozītmateriālus utt. ar savienotiem griešanas diskiem vai Carbide Multi Wheel diskiem, vienmēr ir jāizmanto griešanas aizsargpārsegs (12) vai slīpēšanas aizsargpārsegs (11) ar samontētu griešanas pārsegu (13). Izmantojot uzūkšanas pārsegu ar vadotni, (34) jūs panākat labāku putekļu uzūkšanu.
Darbs ar dimanta kronurbjiem
▶ Lietojiet sausus dimanta kronurbjus.
Strādājot ar dimanta kronurbjiem, vienmēr nostipriniet roku aizsargu (26).
Nenovietojiet dimanta kronurbi paralēli uz apstrādājamā materiāla. Virzieties iekšā materiālā slīpi un ar apļveida kustibām. Šādi jūs iegūsiet optimālu dzesēšanu un ilgāku dimanta kronurbja darbmūžu.
Padzilinājumu veidošanu ēku nesošajās sienās reglamentē attiecīgie valsts nacionālie standarti un noteikumi. Šie standarti un noteikumi ir obligāti jāievēro. Tāpēc pirms šādu darbu uzsākšanas konsultējieties ar būvinženieri, arhitektu vai būvdarbu vadītāju, kas atbild par ēkas drošību.
Uzsākot lietošanu
Darbinot elektroinstrumentu no mobilajiem sprieguma avotiem (ğeneratoriem), kam nav pietiekamu jaudas rezervi vai kuri nav apgādāti ar piemērotu sprieguma stabilizatoru, un nespēj kompensēt palaišanas strāvu, ieslēgšanas brīdī tas var darboties ar samazinātu jaudu vai netipiskā veidā. Lūdzam pārliecināties par izvēlētā sprieguma avota piemērotību elektroinstrumenta darbināšanai. īpaši attiecībā uz izejas spriegumu un tā frekvenci.
Nodrošiniet pareiza elektrotikla sprieguma padevi! Elektrobarošanas avota spriegumam jäatbilst vērtībai, kas ir norādīta uz elektroinstrumenta markējuma plāksnītes.
leslēgšana un izslēgšana
Lai säktu lietot elektroinstrumentu, pabīdiet ieslēdzēju/izslēdzēju (3) uz priekšu.
Lai fiksētu ieslēdzēju/izslēdzēju (3), spiediet ieslēdzēju/izslēdzēju (3) priekšpusē uz leju, līdz tas fiksējas.
Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju/izslēdzēju (3), ja ieslēdzējs/izslēdzējs ir fiksējies, nospiediet to (3) aizmugurē uz leju un atlaidiet.
Ik reizi pirms lietošanas pârbaudiet slīpēšanas darbinstrumentu. Slīpēšanas darbinstrumentam jābūt pareizi iestiprinātam un jāspēj brīvi griezties. Veiciet slīpēšanas darbinstrumenta pârbaudi, to vismaz 1 minūti ilgi darbinot bez slodzes. Nelietojiet bojātus,
428 | Latviešu
neapalus vai vibrējošus slīpēšanas darbinstrumentus. Bojāti slīpēšanas darbinstrumenti var salūzt un radīt savainojumus.
leslēgšana un izslēgšana (GWS 17-125 PS / GWS 17-150 PS / GWS 17-125 PSB)
Lai ieslēgtu elektroinstrumentu, vispirms pārvietojiet uz aizmuguri ieslēdzēja atblokēšanas sviru (7) un tad paspiediet augšup ieslēdzēju (3).
Lai izslęgtu elektroinstrumentu, atlaidiet ieslėdzēju (3).
Ik reizi pirms lietošanas pārbaudiet slīpēšanas darbinstrumentu. Slīpēšanas darbinstrumentam jābūt pareizi iestiprinātam un jāspēj brīvi griezties. Veiciet slīpēšanas darbinstrumenta pārbaudi, to vismaz 1 minūti ilgi darbinot bez slodzes. Nelietojiet bojātus, neapaļus vai vibrējošus slīpēšanas darbinstrumentus. Bojāti slīpēšanas darbinstrumenti var salūzt un radīt savainojumus.
Apkalpošana un apkope
Apkalpošana un tirišana
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.
Strādājot ekstremālos apstākļos, ja iespējams, lietojiet ārējo putekļu uzsūkšanas ierīci. Pēc iespējas biežāk izpūtiet ventilācijas atveres ar saspiestu gaisu un pievienojiet instrumentu elektrotīklam caur noplūdes strāvas aizsargreleju (PRCD). Izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Tas var nelabvēligi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu.
Rūpīgi glabājiet un uzmanīgi lietojiet elektroinstrumenta piederumus.
Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.
Klientu apkalpošanas dienests un konsultācijas par lietošanu
Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:
www.bosch-pt.com
Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.
Pieprasot konsultācijas un pasūtot rezerves dajas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mūkusalas ielā 97
LV-1004 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Papildu klientu apkalpošanas dienesta adreses skatiet šeit:
Atbrivošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!
Tikai EK valstim.
Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.
