| Typ výrobku | Úhlová bruska |
| Značka | Bosch |
| Model | GWS 17125 SB Professional |
| Jmenovitý příkon | 1700 W |
| Výstupní výkon | 1010 W |
| Otáčky naprázdno | 11500 ot/min |
| Rozsah nastavení otáček | 2800 - 11500 ot/min |
| Maximální průměr kotouče | 125 mm |
| Závit vřetena | M14 |
| Maximální délka závitu vřetena | 14 mm |
| Hmotnost (podle EPTA 01:2014) | 2,3 - 2,6 kg |
| Stupeň ochrany | II (dvojitá izolace) |
| Elektronika | Konstantní elektronika, ochrana proti opětovnému spuštění, plynulý rozběh, zastavení při zpětném rázu (KickBack Control), okamžitá brzda, ochrana při pádu (Drop Control) |
| Dodávané příslušenství | Ochranný kryt, antivibrační přídavná rukojeť, rychloupínací matice SDS-clic, kolíkový klíč |
| Použití | Broušení, řezání, kartáčování, broušení (s příslušenstvím) |
| Hladina akustického tlaku | 95 dB(A) |
| Hladina akustického výkonu | 103 dB(A) |
| Vibrace (broušení) | 4,6 m/s² (nejistota K = 1,5 m/s²) |
| Vibrace (broušení s kotoučem) | 3,2 m/s² (nejistota K = 1,5 m/s²) |
| Údržba | Čistěte větrací štěrbiny stlačeným vzduchem, kabel vyměňte v servisu Bosch |
| Opravitelnost | Náhradní díly dostupné na www.bosch-pt.com; SERVIS DIRECT do 5 dnů |
Často kladené otázky - GWS 17125 SB Professional BOSCH
Dotazy uživatelů ohledně GWS 17125 SB Professional BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Mlýnek na kávu ve formátu PDF zdarma! Najděte svůj návod GWS 17125 SB Professional - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GWS 17125 SB Professional značky BOSCH.

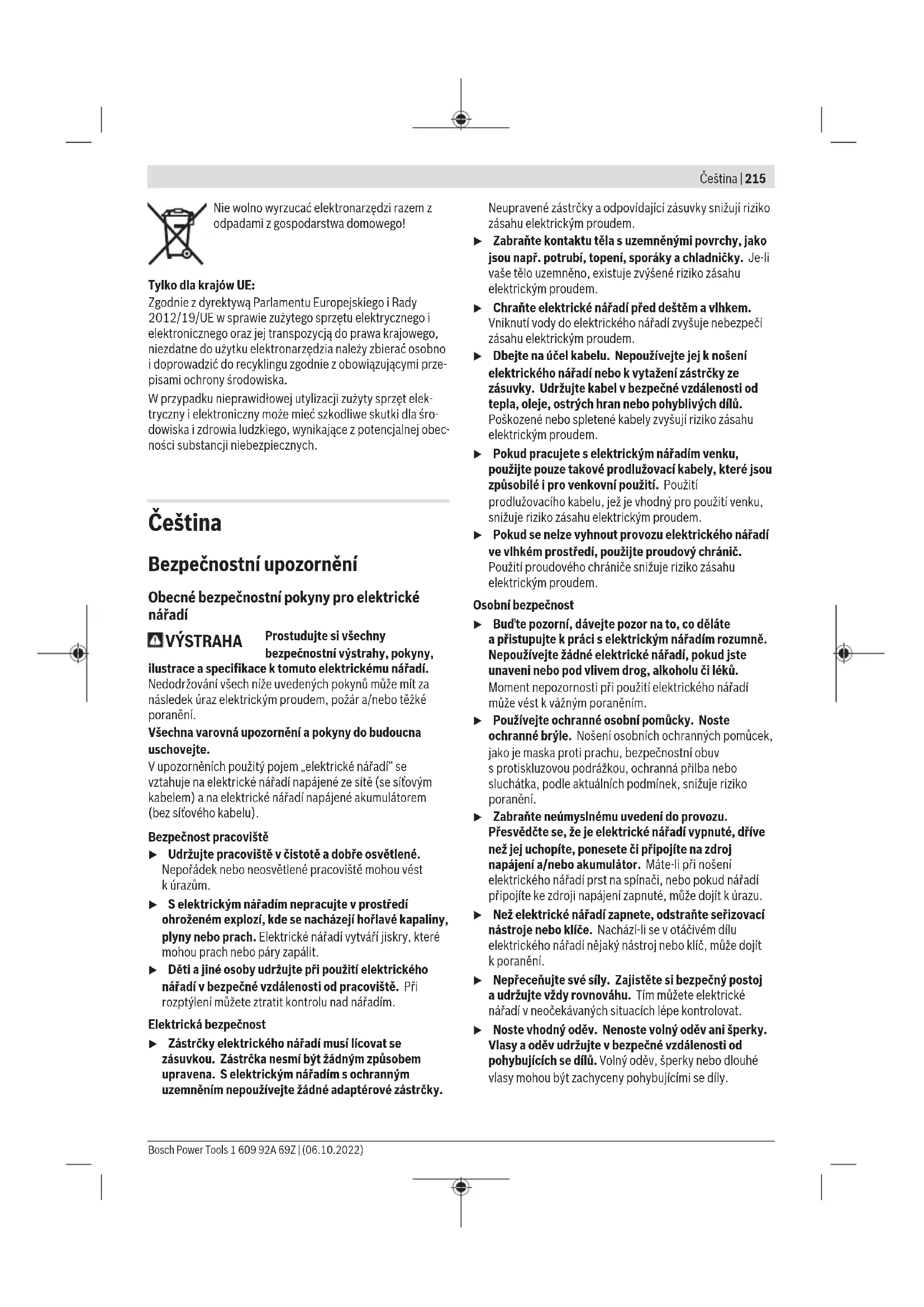

NÁVOD K OBSLUZE GWS 17125 SB Professional BOSCH
cs Původní návod k použivání
Bezpečnostní upozornění
Obecné bezpečnostní pokyny pro elektrické nářadí
VÝSTRAHA
Prostudujte si všechny bezpečnostní výstrahy, pokyny,
ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sitě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
Bezpečnost pracoviště
Udržujte pracoviště v čistotě a dobre osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.
Elektrická bezpečnost
Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky.
Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem.
Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.
Osobní bezpečnost
Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků.
Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
216 | Čeština
▶ Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.
Svědomité zacházení a používání elektrického nářadí
Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
Než provedete serízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
▶ Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými Řeznými hranami se méně vzpřičují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
Servis
▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Bezpečnostní pokyny pro úhlové brusky
Bezpečnostní pokyny společné pro broušení, pískování, drátkování nebo dělení:
▶ Toto elektrické nářadí slouží jako bruska, drátěný kartáč, děrovka či dělicí pila. Prostudujte si všechna
bezpečnostní upozornění, pokyny, ilustrace a specifikace k tomuto elektrickému nářadí.
Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
Toto elektrické nářadí není určeno na leštění. Operace, pro které nebylo elektrické nářadí určeno, mohou představovat riziko a způsobit zranění.
Neupravujte toto elektrické nářadí tak, aby fungovalo způsobem, pro který ho výrobce nevyrobil a ke kterému není určeno. Taková úprava může vést ke ztrátě kontroly a způsobit vážné osobní zranění.
Nepoužívejte příslušenství, které není speciálně určeno a doporučeno výrobcem nářadí. Příslušenství, které lze k elektrickému nářadí připojit, ještě nezaručuje bezpečnou operaci.
Jmenovité otáčky příslušenství se musí minimálně rovnat maximálním otáčkám uvedeným na elektrickém nářadí. Příslušenství používané pro vyšší než jejich jmenovité otáčky může prasknout a rozpadnout se.
Vnější průměr a tloušťka příslušenství musí být v mezích dimenzování elektrického nářadí. Nesprávně dimenzované příslušenství nelze správně chránit nebo kontrolovat.
Rozměry upínacích prvků příslušenství musí odpovídat rozměrům upevňovacího mechanismu elektrického nářadí. Příslušenství, které neodpovídá upevňovacímu mechanismu elektrického nářadí, rotuje nevyváženě, nadměrně vibruje a může vést ke ztrátě kontroly.
Nepoužívejte poškozené příslušenství. Před každým použitím zkontrolujte příslušenství, např. trhliny a praskliny na brusných kotoučích, praskliny, trhliny nebo nadměrné opotrebení opěrných kotoučů, uvolnění či popraskání drátků na drátěných kartáčích. Pokud elektrické nářadí či příslušenství spadne na zem, zkontrolujte poškození nebo instalujte nepoškozené příslušenství. Po kontrole a instalaci příslušenství stůjte vy i ostatní osoby mimo rovinu rotujícího příslušenství a spustte elektrické nářadí na jednu minutu s maximálními otáčkami bez zatížení. Během této zkušební doby se poškozené příslušenství obvykle rozpadne.
Používejte osobní ochranné prostředky. Podle druhu použití používejte obličejový ochranný štít, bezpečnostní kuklu nebo brýle. V případě potřeby používejte protiprachovou masku, ochranu sluchu, rukavice a pracovní zástěru, které vás ochrání před zlomky vzniklými broušením nebo jiným obráběním. Ochrana zraku musí být schopna chránit před odletujícími úlomky vzniklými při různých aplikacích. Protiprachová maska nebo respirátor musí filtrovat částice vzniklé při dané aplikaci. Dlouhodobé působení vysoce intenzivního hluku může vést ke ztrátě sluchu.
Dbejte na to, aby ostatní osoby byly v bezpečné vzdálenosti od pracoviště. Osoby, které vstupují na
pracoviště, musí používat osobní ochranné prostředky. Úlomky obrobku nebo zlomené příslušenství mohou vyletět a způsobit zranění mimo příslušnou pracovní oblast.
▶ Provádíte-li operaci, při které se může obráběcí příslušenství dostat do kontaktu se skrytou elektroinstalací nebo vlastním napájecím kabelem, držte elektrické nářadí za izolované uchopovací plochy. Obráběcí příslušenství, které se dostane do kontaktu s vodičem pod napětím, může svými nechráněnými kovovými částmi vést elektrický proud a způsobit úraz obsluhy.
Napájecí kabel umístěte v dostatečné vzdálenosti od rotujícího příslušenství. Ztratíte-li kontrolu, kabel se může přeříznout nebo zadrhnout a vaše ruka či paže může být zatažena do rotujícího příslušenství.
Nikdy neodkládejte elektrické nářadí, dokud se příslušenství úplně nezastaví. Rotující příslušenství se může zaseknout do povrchu a nekontrolovaně vymrštit elektrické nářadí.
Nespouštějte elektrické nářadí, když je nesete po boku. Náhodný kontakt s rotujícím příslušenstvím může zachytit váš oděv a přitáhnout příslušenství k vašemu tělu.
Pravidelně čistěte vzduchovou ventilaci elektrického nářadí. Ventilátor motoru vtahuje prach do krytu a nadměrné nahromadění kovového prachu může způsobit nebezpečí úrazu elektrickým proudem.
▶ Nespouštějte elektrické nářadí v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit.
Nepoužívejte příslušenství, které vyžaduje kapalná chladiva. Použití vody či jiných kapalných chladiv může způsobit zabití nebo úraz elektrickým proudem.
Zpětný ráz a související pokyny:
Zpětný ráz je náhlá reakce zaseknutého nebo zachyceného rotujícího kotouče, opěrného kotouče, kartáče nebo jiného příslušenství. Zaseknutí nebo zachycení způsobí rychlé zastavení rotujícího příslušenství, které tak vyvolá nekontrolované vymrštění elektrické nářadí ve směru opačném vůči směru rotace příslušenství v bodě zastavení. Pokud se například brusný kotouč zasekne nebo zachytí v obrobku, hrana kotouče, která vstupuje do bodu zastavení, se může zaseknout do povrchu materiálu a způsobit vytažení nebo vymrštění kotouče. Kotouč také může vyskočit směrem k obsluze nebo od obsluhy v závislosti na směru pohybu kotouče v bodu zastavení. Brusné kotouče také mohou za těchto podmínek prasknout.
Zpětný ráz je výsledkem špatných a/nebo nesprávných pracovních postupů a podmínek při použití elektrického nářadí a lze mu zabránit dodržováním příslušných níže uvedených opatření.
Dbejte na pevné uchopení elektrického nářadí oběma rukama a tělo a paže udržujte v poloze, která vám umožňuje reagovat na síly zpětného rázu. Vždy používejte případné pomocné rukojeti, abyste měli maximální kontrolu nad zpětným rázem nebo reakcí točivého momentu při spuštění. Obsluha může zvládat
reakce točivého momentu nebo síly zpětného rázu, pokud dodržuje náležitá opatření.
Nikdy nepřibližujte ruku k rotujícímu příslušenství.
Působením zpětného rázu se může příslušenství vymrštit
k vaší ruce.
Nestůjte v prostoru, kam bude směřovat elektrické nářadí při zpětném rázu. Zpětný ráz vymrští nářadí ve směru opačném k pohybu kotouče v bodu zastavení.
Zvlášť opatrně postupujte při práci v rozích, na ostrých hranách atd. Zabraňte poskakování a zachycování příslušenství. Zejména v rozích, na ostrých hranách nebo při poskakování může dojít k zachycení rotujícího příslušenství a ke ztrátě kontroly či zpětnému rázu.
Nepřipojujte pilový řetěz, čepel na dřevo, segmentový diamantový kotouč s obvodovými otvory většími než 10 mm či ozubený pilový kotouč. Tyto kotouče způsobují častý zpětný ráz a ztrátu kontroly.
Bezpečnostní pokyny pro operace broušení a dělení:
Používejte pouze typy kotoučů, které jsou pro elektrické nářadí určené, a speciální kryty určené pro zvolený kotouč. Kotouče, pro které nebylo elektrické nářadí navrženo, nemohou být dostatečně chráněny a jsou nebezpečné.
Brusný povrch středově vyklenutých kotoučů musí být orientován pod rovinu hrany krytu. Nesprávně namontovaný kotouč, který přesahuje rovinu hrany krytu, nelze řádně chránit.
Kryt musí být bezpečně připevněn k elektrickému nářadí a nastaven do maximálně bezpečné polohy, aby nezakrytá část kotouče směřující k obsluze byla co nejmenší. Kryt pomáhá chránit obsluhu před uvolněnými úlomky kotouče, náhodným kontaktem s kotoučem a jiskrami, které mohou zapálit oděv.
Kotouče se musí používat pouze pro doporučené operace. Například: boční stranu řezného kotouče nepoužívejte k broušení. Brusné dělicí kotouče jsou určeny pro obvodové broušení, boční síly působící na tyto kotouče je mohou rozlomit.
Používejte vždy nepoškozené kotoučové příruby, které mají správnou velikost a tvar pro vybraný kotouč. Správné kotoučové příruby kotouč podporují a snižují riziko jeho prasknutí. Příruby pro oddělovací kotouče se mohou lišit od přírub pro brusné kotouče.
Nepoužívejte opotřebované kotouče z většího elektrického nářadí. Kotouč určený pro větší elektrické nářadí není vhodný pro vyšší otáčky menšího nářadí a může prasknout.
Při používání víceúčelových kotoučů vždy použijte správný kryt pro prováděnou aplikaci. Nevhodný kryt nemusí poskytovat kýženou úroveň ochrany, což může vést k vážnému zranění.
Doplňkové bezpečnostní pokyny pro operace rozbrušování:
Zabraňte zkřivení rozbrušovacího kotouče v řezu nebo použití nadměrného tlaku. Nepokoušejte se
218 | Čeština
dosáhnout nadměrné hloubky řezu. Nadměrné namáhání kotouče zvyšuje jeho zátěž a náchylnost ke zkroucení nebo zaseknutí v řezu a možnost zpětného rázu nebo prasknutí kotouče.
Nestůjte ve směru rotujícího kotouče a za ním.
Pohybuje-li se kotouč v místě operace směrem od vašeho těla, případný zpětný ráz může vymrštit rotující kotouč a elektronářadí přímo na vás.
Pokud se kotouč blokuje nebo z jakéhokoli důvodu přerušite řezání, elektrické nářadí vypněte a držte je bez pohybu, dokud se kotouč zcela nezastaví. Nikdy se nepokoušejte vyjmout rozbrušovací kotouč z řezu, dokud se pohybuje, jinak může dojít ke zpětnému rázu. Zjistěte důvod blokování kotouče a přijměte opatření, aby k němu nedocházelo.
▶ Nezačinejte nové řezání v obrobku. Nechte kotouč dosáhnout plných otáček a opatrně jej vložte do řezu. Při spuštění elektronářadí v obrobku se může kotouč zablokovat, pohybovat se ven nebo způsobit zpětný ráz.
▶ Panely nebo jiné větší obrobky podepřete, abyste minimalizovali nebezpečí zablokování a zpětného rázu kotouče. Velké obrobky se prohýbají vlastní hmotností. Podpora musí být umístěna pod obrobkem v blízkosti linie řezu a na okrajích obrobku po obou stranách kotouče.
Obzvlást opatrně postupujte při kapsových řezech do stěn nebo jiných zaslepených ploch. Vyčnívající kotouč může přeříznout plynovodní nebo vodovodní potrubí, elektrické kabely nebo předměty, které mohou způsobit zpětný ráz.
Nepokoušejte se provádět zaoblené řezy. Nadměrné namáhání kotouče zvyšuje jeho zátěž a náchylnost ke zkroucení nebo zaseknutí v řezu a možnost zpětného rázu nebo prasknutí kotouče, což může vést k vážnému zranění.
Bezpečnostní pokyny pro pískování:
Používejte vhodnou velikost brusného papíru. Při výběru brusného papíru dodržujte doporučení výrobce. Větší brusné papíry příliš přesahující brusný kotouč mohou způsobit tržné poranění nebo zablokování, roztržení kotouče či zpětný ráz.
Bezpečnostní pokyny pro opracování drátěným kartáčem:
▶ Nezapomínejte, že kartáč vyhazuje drátěné štětiny i při běžných operacích. Nepřetěžujte drátky působením nadměrné síly na kartáč Drátěné štětiny mohou snadno proniknout lehkým oděvem a/nebo kůží.
Je-li pro broušení drátěným kartáčem určeno použití krytu, zabraňte styku drátěného kotouče nebo kartáče s krytem. Působením zátěže nebo odstředivých sil se může průměr drátěného kotouče nebo kartáče zvětšit.
Dodatečné bezpečnostní pokyny
Noste ochranné brýle.
Ochranný kryt se nesmí používat pro dělení. S vhodným nástavcem lze ochranný kryt používat i pro dělení.
Elektrické nářadí držte při práci pevně oběma rukama a zaujměte stabilní postoj. Držení oběma rukama zajištuje spolehlivější vedení elektrického nářadí.
U nástrojů s vnitřním závitem, např. kartáčů a diamantových vrtacích korunek, se musí dbát na maximální délku závitu brusného vřetena. Konec vřetena se nesmí dotýkat spodní části nástroje.
Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit zásah elektrickým proudem.
Nedotýkejte se brusných a rozbrušovacích kotoučů, dokud nevychladnou. Kotouče se při práci silně zahřívají.
▶ Pokud se přeruší přívod proudu, např. výpadkem proudu nebo vytažením siťové zástrčky, spínač odblokujte a nastavte ho do vypnuté polohy. Zabráníte tak nekontrolovanému opětovnému spuštění.
Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi v ruce.
Nástroje skladujte uvnitř budov v suchém prostoru, ve kterém je udržována stálá teplota a nehrozí mráz.
▶ Před přepravou elektrického nářadí vyjměte nástroje. Zabráníte tak poškození.
Dělicí a brusné kotouče s pojivem mají určitou trvanlivost, po jejímž uplynutí se kotouče již nesmí používat.
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Řid’te se obrázky v přední části návodu k obsluze.
Použití v souladu s určeným účelem
Elektrické nářadí je určené k dělení a kartáčování kovu, kamene, plastu a kompozitních materiálů, k hrubování kovu, plastu a kompozitních materiálů a dále k vrtání do kamenných materiálů s diamantovými vrtacími korunkami
bez použití vody. Je třeba používat správný ochranný kryt (viz „Provoz“, Stránka 226).
Při dělení kamene je třeba zajistit dostatečné odsávání prachu.
Se schválenými brusnými nástroji lze elektronářadí používat pro broušení smirkovým papírem.
Elektrické nářadí se nesmí používat k broušení kamenných materiálů s diamantovými hrncovými kotouči.
Zobrazené komponenty
Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce s obrázky.
(1) Odjišťovací páčka ochranného krytu
(2) Aretační tlačítko vřetena
(3) Vypínač
(GWS 14-125 / GWS 14-125 S / GWS 17-125 /
GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 SB)
(4) Prachový filtr (GWS 14-125 / GWS 14-125 S) ^a)
(4) Prachový filtr
(GWS 17-125 / GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 SB)
(5) Nastavovací kolečko pro předvolbu otáček
(GWS 14-125 S / GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 SB / GWS 17-125 PS /
GWS 17-125 PSB / GWS 17-150 PS)
(6) Vypínač
(GWS 17-125 PS / GWS 17-125 PSB /
GWS 17-150 PS)
(7) Odjišťovací páčka pro vypínač (GWS 17-125 PS / GWS 17-125 PSB / GWS 17-150 PS)
(8) Standardní přídavná rukojeť (izolovaná plocha pro uchopení) ^a)
(9) Přídavná rukojeť s tlumením vibrací (izolovaná plocha pro uchopení)
(10) Odsávací kryt pro broušení ^a)
(11) Ochranný kryt pro broušení
(12) Ochranný kryt pro dělení ^a)
(13) Kryt pro dělení
(14) Upínací příruba s O-kroužkem
(GWS 14-125 / GWS 14-125 S / GWS 17-125 /
GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 PS / GWS 17-150 PS)
(14) Předmontovaná upínací příruba s O-kroužkem (GWS 17-125 SB / GWS 17-125 PSB)
(15) Hrncový kotouč z tvrdokovu ^a)
(16) Brusný kotouč ^a)
(17) Kotoučový kartáč (∅ 22,22 mm) ^a)
(18) Kotoučový kartáč (M 14) ^a)
(19) Dělicí kotouč ^a)
(20) Diamantový dělicí kotouč ^a)
(21) Upínací matice

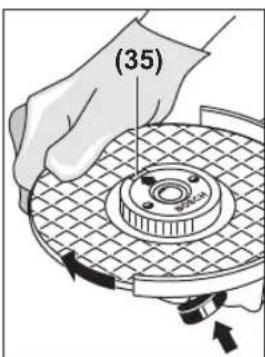

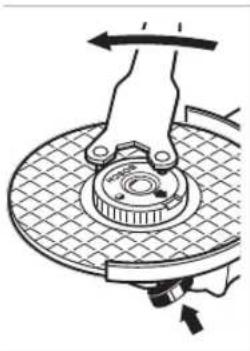

(22) Rychloupínací matice SDS-clic ^a)
(23) Kolíkový klíč pro upínací matici
(24) Rukojeť (izolovaná plocha pro uchopení)
(25) Brusné vřeteno
(26) Ochrana rukou ^a)
(28) Brusný papír ^a)
(29) Kruhová matice ^a)
(30) Hrncový kartáč ^a)
(31) Kuželový kartáč ^a)
(32) Diamantová vrtací korunka ^4
(33) Stranový klíč ^a)
(34) Odsávací kryt pro dělení s vodicími saněmi ^a)
a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Úhlová bruska GWS 14-125 GWS 14-125 S GWS 17-125 GWS 17-125 S | |||||
| Číslo zboží | 3 601 GD0 0.. 3 601 GD0 1.. 3 601 GD0 2.. 3 601 GD0 3.. | ||||
| Jmenovitý příkon W 1 400 1 400 1 700 1 700 | |||||
| Výstupní výkon W 830 830 1 010 1 010 | |||||
| Jmenovité otačky naprázdno ^A) | ot/min | 11 500 | 11 500 | 11 500 | |
| Rozsah nastavení otaček | ot/min | - | 2 800-11 500 | - | 2 800-11 500 |
| Max. průměr brusného kotouče/průměr gumového brusného kotouče | mm | 125 | 125 | 125 | |
| Závit brusného vřetena | M 14 | M 14 | M 14 | M 14 | |
| Max. délka závitu brusného vřetena | mm | 21 | 21 | 21 | 21 |
220 | Čeština
| Předvolba otáček - ● - ● | |||||
| Konstantní elektronika ● ● ● ● | |||||
| Ochrana proti opětovnému zapnutí ● ● ● ● | |||||
| Pozvolný rozběh ● ● ● ● | |||||
| Vypnutí při zpětném rázu ● ● ● ● | |||||
| Doběhová brzda - - - - | |||||
| Vypnutí při nárazu - - - - | |||||
| Hmotnost podle EPTA-Procedure 01:2014 ^B) | kg | 2,2–2,5 | 2,2–2,5 | 2,2–2,5 | 2,2–2,5 |
| Třída krytí | / | / | / | / | |
A) Jmenovité volnoběžné otáčky podle EN IEC_62841-2-3 pro výběr vhodných nástrojů. Skutečné volnoběžné otáčky nesmí překročit jmenovité volnoběžné otáčky, a jsou proto nižší.
B) v závislosti na použitém ochranném krytu ((12), (11), (13)) a použité přídavné rukojeti ((8), (9))
Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a u specifických provedení pro příslušné země se mohou tyto údaje lišit.
| Úhlová bruska | GWS 17-125 TS | GWS 17-125 S INOX | GWS 17-150 S | GWS 17-125 SB | |
| Číslo zboží | 3 601 GD0 4.. | 3 601 GD0 5.. | 3 601 GD0 6.. | 3 601 GD0 7.. | |
| Jmenovitý příkon | W | 1 700 | 1 700 | 1 700 | 1 700 |
| Výstupní výkon | W | 1 010 | 1 010 | 1 010 | 1 010 |
| Jmenovité otáčky naprázdno ^A) | ot/min | 9 700 | 7 800 | 9 700 | 11 500 |
| Rozsah nastavení otáček | ot/min | 2 400–9 700 | 1 900–7 800 | 2 400–9 700 | 2 800–11 500 |
| Max. průměr brusného kotouče/průměr gumového brusného kotouče | mm | 125 | 125 | 125 | 125 |
| Závit brusného vřetena | M 14 | M 14 | M 14 | M 14 | |
| Max. délka závitu brusného vřetena | mm | 21 | 21 | 21 | 14 |
| Předvolba otáček | ● ● ● ● | ||||
| Konstantní elektronika ● ● ● ● | |||||
| Ochrana proti opětovnému zapnutí ● ● ● ● | |||||
| Pozvolný rozběh ● ● ● ● | |||||
| Vypnutí při zpětném rázu ● ● ● ● | |||||
| Doběhová brzda – – – ● | |||||
| Vypnutí při nárazu – – – ● | |||||
| Hmotnost podle EPTA-Procedure 01:2014 ^B) | kg | 2,2–2,5 | 2,2–2,5 | 2,2–2,5 | 2,3–2,6 |
| Třída krytí | ☐ / II | ☐ / II | ☐ / II | ☐ / II | |
A) Jmenovité volnoběžné otáčky podle EN IEC_62841-2-3 pro výběr vhodných nástrojů. Skutečné volnoběžné otáčky nesmí překročit jmenovité volnoběžné otáčky, a jsou proto nižší.
B) v závislosti na použitém ochranném krytu ((12), (11), (13)) a použité prídavné rukojeti ((8), (9))
Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a u specifických provedení pro příslušné země se mohou tyto údaje lišít.
| Úhlová bruska | GWS 17-125 PS | GWS 17-150 PS | GWS 17-125 PSB | |
| Číslo zboží | 3 601 GD1 3.. | 3 601 GD1 6.. | 3 601 GD1 7.. | |
| Jmenovitý příkon | W | 1 700 | 1 700 | 1 700 |
| Výstupní výkon | W | 1 010 | 1 010 | 1 010 |
| Jmenovité otačky naprázdno ^A) | ot/min | 11 500 | 9 700 | 11 500 |
| Rozsah nastavení otaček | ot/min | 2 800–11 500 | 2 400–9 700 | 2 800–11 500 |
Čeština | 221
Úhlová bruska GWS 17-125 PS GWS 17-150 PS GWS 17-125 PSB
| Max. průměr brusného kotouče/průměr gumového brusného kotouče | mm 125 150 125 | |||
| Závit brusného vřetena M 14 M 14 M 14 | ||||
| Max. délka závitu brusného vřetena mm 21 21 14 | ||||
| Předvolba otáček ● ● ● | ||||
| Konstantní elektronika ● ● ● | ||||
| Ochrana proti opětovnému zapnutí ● ● ● | ||||
| Pozvolný rozběh ● ● ● | ||||
| Vypnutí při zpětném rázu ● ● ● | ||||
| Doběhová brzda -- ● | ||||
| Vypnutí při nárazu | -- ● | |||
| Hmotnost podle EPTA-Procedure 01:2014 ^B) | kg | 2,2–2,5 | 2,4–2,7 | 2,3–2,6 |
| Třída krytí | / | / | / |
A) Jmenovité volnoběžné otáčky podle EN IEC_62841-2-3 pro výběr vhodných nástrojů. Skutečné volnoběžné otáčky nesmí překročit jmenovité volnoběžné otáčky, a jsou proto nižší.
B) v závislosti na použitém ochranném krytu ((12), (11), (13)) a použité přídavné rukojeti ((8), (9))
Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a u specifických provedení pro příslušné země se mohou tyto údaje lišit.
Informace o hluku a vibracích
| GWS 14-125 GWS 14-125 S | GWS 17-125 | GWS 17-125 S | ||
| 3 601 GD0 0.. | 3 601 GD0 1.. | 3 601 GD0 2.. | ||
| Hodnoty hlučnosti zjištěné podle EN IEC 62841-2-3. | ||||
| Hlučnost elektrického nářadí při použití váhového filtru A činí typicky | ||||
| Hladina akustického tlaku | dB(A) | 95 | 95 | 95 |
| Hladina akustického výkonu | dB(A) | 103 | 103 | 103 |
| Nejistota K | dB | 3 | 3 | 3 |
| Noste chrániče sluchu! | ||||
Celkové hodnoty vibrací a_h (součet vektorů tří os) a nejistota K zjištěné podle EN IEC 62841-2-3:
Povrchové obroušování a rozbrušování:
Hodnoty hlučnosti zjištěné podle EN IEC 62841-2-3.
Hlučnost elektrického nářadí při použití váhového filtru A činí typicky
| Hladina akustického tlaku | dB(A) | 94 | 95 | 95 | 95 |
| Hladina akustického výkonu | dB(A) | 102 | 103 | 103 | 103 |
| Nejistota K | dB | 3 | 3 | 3 | 3 |
222 | Čeština
GWS 17-125 TS GWS 17-125 S INOX GWS 17-150 S GWS 17-125 SB
Noste chrániče sluchu!
Celkové hodnoty vibrací a_h (součet vektorů tří os) a nejistota K zjištěné podle EN IEC 62841-2-3:
Povrchové obroušování a rozbrušování:
A) zjištěno pro průměr 125 mm
GWS 17-125 PS GWS 17-150 PS GWS 17-125 PSB
3 601 GD1 3.. 3 601 GD1 6.. 3 601 GD1 7..
Hodnoty hlučnosti zjištěné podle EN IEC 62841-2-3.
Hlučnost elektrického nářadí při použití váhového filtru A činí typicky
| Hladina akustického tlaku | dB(A) | 94 | 94 | 94 |
| Hladina akustického výkonu | dB(A) | 102 | 102 | 102 |
| Nejistota K | dB | 3 | 3 | 3 |
| Noste chrániče sluchu! | ||||
Celkové hodnoty vibrací a_h (součet vektorů tří os) a nejistota K zjištěné podle EN IEC 62841-2-3:
Povrchové obroušování a rozbrušování:
A) zjištěno pro průměr 125 mm
Broušení tenkých plechů a dalších lehce vibrujících materiálů s velkým povrchem může vést ke zvýšené hlučnosti až 15 dB. Zvýšenou hlučnost lze snížit pomocí vhodných těžkých tlumících podložek. Zvýšenou hlučnost je třeba zohlednit jak při posuzování rizika způsobená hlukem, tak také při výběru vhodných chráničů sluchu.
Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.
Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba
elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.
Ochrana proti opětovnému zapnutí
Ochrana proti opětovnému zapnutí zabraňuje nekontrolovanému rozběhu elektrického nářadí po přerušení přívodu elektrického proudu.
Pro opětovné spuštění nastavte vypínač (3) / (6) do vypnuté polohy a elektrické nářadí znovu zapněte.
Pozvolný rozběh
Elektronický pozvolný rozběh omezuje kroutící moment při zapnutí a umožňuje plynulé rozběhnutí elektrického nářadí.
Upozornění: Pokud elektrické nářadí běží hned po zapnutí s plnými otáčkami, došlo k selhání pozvolného rozběhu a ochrany proti opětovnému zapnutí. Elektrické nářadí se
musí neprodleně poslat do zákaznického servisu, adresy viz část „Zákaznická a poradenská služba“.
Konstantní elektronika
Konstantní elektronika udržuje počet otáček při běhu naprázdno a při zatížení téměř konstantní a zaručuje rovnoměrný pracovní výkon.
Vypnutí při zpětném rázu
Při náhlém zpětném rázu elektrického nářadí, např. zablokování v dělicím řezu, se elektronicky preruší přívod proudu k motoru. Pro opětovné spuštění nastavte vypínač (3) /
(6) do vypnuté polohy a elektrické nářadí znovu zapněte.
Vypnutí při nárazu
Integrované vypnutí při nárazu vypne elektrického nářadí při pádu na zem. Pro opětovné spuštění nastavte vypínač (3) / (6) do vypnuté polohy a elektrické nářadí znovu zapněte.
Doběhová brzda
Elektrické nářadí má elektronickou doběhovou brzdu. Při vypnutí elektrického nářadí nebo přerušení přívodu proudu se brusný nástroj během několika málo sekund zastaví.
Předvolba otáček
Pomocí kolečka pro předvolbu otáček (5) můžete předvolit potřebné otáčky i během provozu, když není namontovaný prachový filtr (4). V opačném případě prachový filtr (4) nejprve demontujte. Údaje v následující tabulce jsou doporučené hodnoty.
Materiál Použití Nástroj Poloha nastavovacího kolečka
| Kov Odstranění barev Brusný papír 2–3 | |
| Kov Kartáčování, odrezování Hrncový kartáč, brusný papír 3 | |
| Ušlechtilá ocel Broušení Brusný kotouč / fíbrový kotouč 4–6 | |
| Kov Hrubování Brusný kotouč 6 | |
| Kov Dělení Dělicí kotouč 6 | |
| Kámen Dělení Diamantový dělicí kotouč | 6 |
Jmenovité otáčky příslušenství se musí minimálně rovnat maximálním otáčkám uvedeným na
elektrickém nářadí. Příslušenství používané pro vyšší než jejich jmenovité otáčky může prasknout a rozpadnout se.
| Stupeň předvolby otáček | GWS 14-125 SGWS 17-125 SGWS 17-125 SBGWS 17-125 PSGWS 17-125 PSB[ot/min] | GWS 17-125 S INOX[ot/min] | GWS 17-125 TSGWS 17-150 SGWS 17-150 PS[ot/min] |
| 1 | 2800 | 1900 | 2400 |
| 2 | 4500 | 3300 | 4100 |
| 3 | 6300 | 4400 | 5400 |
| 4 | 8200 | 5400 | 6700 |
| 5 | 9800 | 6500 | 8000 |
| 6 | 11500 | 7800 | 9700 |
Uvedené hodnoty stupně otáček jsou orientační hodnoty.
Montáž
Montáž ochranného zařízení
▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
Upozornění: Po prasknutí brusného kotouče během provozu nebo při poškození upínacích přípravků na ochranném krytu/na elektronářadí se musí elektronářadí neprodleně zaslat zákaznickému servisu, adresy viz část „Zákaznická a poradenská služba“.
Ochranný kryt pro broušení
Nasad'te ochranný kryt (11) pro upínání na elektronářadí tak, aby kódovací výstupky ochranného krytu souhlasily s upínáním. Stiskněte a držte přitom stisknutou odjišťovací páčku (1).
Přitlačte ochranný kryt (11) na krk vřetena tak, aby nákružek ochranného krytu dosedal k přírubě elektronářadí a otáčejte ochranným krytem, dokud slyšitelně nezaskočí.
krytu (11) podle požadavků příslušné práce. Odjišťovací páčku (1) stiskněte nahoru a otočte ochranný kryt (11) do požadované polohy.
▶ Ochranný kryt (11) nastavte vždy tak, aby oba výstupky odjišťovací páčky (1) zapadly do příslušných otvorů v ochranném krytu (11).
▶ Ochranný kryt (11) nastavte tak, aby jiskry nelétaly směrem k pracovníkovi.
▶ Ochranným krytem (11) smí být možné otáčet pouze po stisknutí odjišťovací pácky (1)! V opačném případě se nesmí elektronářadí v žádném případě nadále používat a musí se dát do servisu.
Upozornění: Kódovací výstupky na ochranném krytu (11) zabezpečují, že lze namontovat pouze ochranný kryt, který je vhodný pro toto elektronářadí.
Odsávací kryt pro broušení
Pro bezprašné broušení barev, laků a plastů ve spojení s tvrdokovovými hrncovými kotouči (15) můžete použít odsávací kryt (10). Odsávací kryt (10) není vhodný pro broušení kovu.
K odsávacímu krytu (10) lze připojit vhodný vysavač Bosch. Za tímto účelem nasad'te sací hadici s odsávacím adaptérem do příslušného hrdla odsávacího krytu.
Ochranný kryt pro dělení
▶ Při dělení používejte vždy ochranný kryt pro dělení (12) nebo ochranný kryt pro broušení (11) společně s krytem pro dělení (13).
▶ Při dělení kamene zajistěte dostatečné odsávání prachu.
Ochranný kryt pro dělení (12) se montuje stejně jako ochranný kryt pro broušení (11).
Kryt pro dělení z kovu
Namontujte kryt pro dělení (13) z kovu na ochranný kryt pro broušení (11) (viz obrázek A): Překlopte přídřžný oblouk zpět (1). Nasad'te kryt (13) na ochranný kryt pro broušení (11) (2). Přídřžný oblouk pevně přitlačte k ochrannému krytu (11) (3).
Pro demontáž (viz obrázek B) stiskněte tlačítko na přídržném oblouku (1) a překlopte ho zpět (2). Stáhněte kryt (13) z ochranného krytu (11) (3).
Kryt pro dělení z plastu
Nasad'te kryt pro dělení (13) z plastu na ochranný kryt pro broušení (11) (viz obrázek C). Kryt (13) slyšitelně a viditelně zaskočí na ochranném krytu (11).
Pro demontáž (viz obrázek D) odjistěte kryt (13) na ochranném krytu (11) (1) vlevo nebo vpravo a stáhněte kryt (2).
Odsávací kryt pro dělení s vodicími saněmi
Odsávací kryt pro dělení s vodicími saněmi (34) se montuje stejně jako ochranný kryt pro broušení.
Upevněním přídavné rukojeti (8)/(9) skrz oblouk na odsávacím krytu ke krytu převodovky je elektrické nářadí pevně spojené s odsávacím krytem. K odsávacímu krytu s vodicími saněmi (34) lze připojit vhodný vysavač Bosch. Za tímto účelem nasadťe sací hadici s odsávacím adaptérem do příslušného hrdla odsávacího krytu.
Upozornění: Tření, které vzniká vlivem prachu v sací hadici a v příslušenství během odsávání, způsobuje nabíjení elektrostatickou elektrínou, kterou může uživatel pociťovat jako elektrostatické výboje (v závislosti na podmínkách prostředí a fyzickém stavu). Bosch obecně doporučuje používat pro vysávání jemného prachu a suchých materiálů antistatickou sací hadici (příslušenství).
Ochrana rukou
▶ Pro práci s gumovým brusným talířem (27) nebo s hrncovým kartáčem / kuželovým kartáčem / diamantovou brusnou korunkou vždy namontujte ochranu ruku (26).
Ochranu rukou (26) upevněte pomocí přídavné rukojeti (8)/(9).
Standardní přídavná rukojeť / přídavná rukojeť s tlumením vibrací
Přídavnou rukojeť (8)/(9) našroubujte na převodovou hlavu v závislosti na způsobu práce vpravo nebo vlevo.
▶ Elektrické nářadí používejte pouze s přídavnou rukojetí (8)/(9).
▶ Nepoužívejte elektrické nářadí, když je přídavná rukojeť (8)/(9) poškozená. Na přídavné rukojeti (8)/(9) neprovádějte žádné změny.
Přídavná rukojeť s tlumením vibrací (9) umožňuje příjemnější a bezpečnou práci s minimálními
vibracemi.
Montáž brusných nástrojů
▶ Pred každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
Nedotýkejte se brusných a rozbrušovacích kotoučů, dokud nevychladnou. Kotouče se při práci silně zahřívají.
Vyčistěte brusné vřeteno (25) a všechny díly, které budete montovat.
Pro upnutí a uvolnění brusných nástrojů stiskněte aretační tlačitko vřetena (2), abyste brusné vřeteno zablokovali.
- Aretační tlačitko vřetena ovládejte, jen když je brusné vřeteno zastavené. Jinak se může elektronářadí poškodit.
Brusný/dělicí kotouč
Dbejte na rozměry brusných nástrojů. Průměr otvoru musí odpovídat upínací přírubě. Nepoužívejte adapté ani redukce.
Při používání diamantových dělicích kotoučů dbejte na to, aby se šipka směru otáčení na diamantovém dělicím kotouči shodovala se směrem otáčení elektronářadí (viz šipka směru otáčení na krytu).
Pořadí při montáži je vyobrazené na stránce s obrázky.
Upozornění: Při montáži brusných nebo dělicích kotoučů s pojivem pomocí dodané upínací příruby (14) a upínací matice (21), resp. rychloupínací matice (22) není nutné používat mezivrstvy.
Pro upevnění brusného/dělicího kotouče nasadťe upínací přírubu s těsnicím kroužkem (14) na brusné vřeteno (25) a našroubujte upínací matici (21). Dbejte na správnou orientaci upínací matice (21) v závislosti na použitém brusném/dělicím kotouči (viz obrázky v přední části návodu k obsluze) a utáhněte ji pomocí kolíkového klíče (viz „Rychloupínací matice 1.000, 225).
Upozornění pro GWS 17-125 SB a GWS 17-125 PSB:
Montáž upínací příruby (14) odpadá, protože už je předem pevně namontovaná.
Pro demontáž brusného nebo dělicího kotouče je nutný vyšší povolovací moment upínací matice (21).
Při použití rychloupínací matice (22) (viz „Rychloupínací matice SPS = 1/25) není nutný vyšší povolovací moment.
▶ Po montáži brusného nástroje před zapnutím zkontrolujte, zda je brusný nástroj správně namontovaný a zda se může volně otáčet. Zajistěte, aby se brusný nástroj nedotýkal ochranného krytu nebo dalších dílů.
V upínací přírubě (14) je okolo středicího nákružku nasazený plastový díl (těsnicí kroužek). Pokud těsnicí kroužek chybí nebo je poškozený, musí se upínací příruba (14) před dalším používáním bezpodmínečně
vyměnit.
Upozornění pro GWS 17-125 SB a GWS 17-125 PSB: Je nasazený O-kroužek. Pokud O-kroužek chybí, je poškozený nebo lze upínací přírubu úplně uvolnit z vřetena, musí
upínací přírubu vyměnit autorizovaný zákaznický servis Bosch.
Rychloupínací matice SDS-clic
Pro jednoduchou výměnu brusného vřetena bez použití dalších nástrojů můžete místo upínací matice (21) použit rychloupínací matici (22).
▶ Rychloupínací matice (22) se smí používat pouze pro brusné nebo dělicí kotouče.
Používejte pouze bezvadné, nepoškozené rychloupínací matice (22).
Při našroubování dbejte na to, aby popsaná strana rychloupínací matice (22) nesměřovala k brusnému kotouči; šipka musí ukazovat na indexovou značku (35).
Řádně upevněnou, nepoškozenou rychloupínací matici můžete povolit rukou otáčením rýhovaného kroužku proti směru hodinových ručiček. Zaseknutou rychloupínací matici nikdy nepovolujte kleštěmi, nýbrž použijte kolíkový klíč. Kolíkový klíč nasad'te podle znázornění na obrázku.
Schválené brusné nástroje
Můžete používat všechny brusné nástroje uvedené v tomto návodu k obsluze.
Přípustné otáčky [ot/min], resp. přípustná obvodová rychlost [m/s] použitých brusných nástrojů musí odpovídat minimálně údajům v následující tabulce.
Zohledněte proto přípustné otáčky, resp. obvodovou rychlost na etiketě brusného nástroje.
| max. [mm] [mm] [°] | |||||||
| D b s d a [ot/ | min] | [m/s] | |||||
| 125 | 7,2 | - | 22,2 | - | 11 500 | 80 | |
| 150 | 7,2 | - | 22,2 | - | 9 700 | 80 | |
226 | Čeština
| max. [mm] [mm] [°] |  |  | |||||
| D b s d a [ot/ | min] | [m/s] | |||||
| 125 | 4,2 | - | 22,2 | - | 11 500 | 80 | |
| 150 | 4,2 | - | 22,2 | - | 9 700 | 80 | |
| 125 | - | - | - | - | 11 500 | 80 | |
| 150 | - | - | - | - | 9 700 | 80 | |
| 75 30 - M 14 - 11 500 80 | |||||||
| 125 | 24^A) | - | M 14 | - | 11 500 | 80 | |
| 125 | 19 | - | 22,2 | - | 11 500 | 80 | |
| 150 | 24^A) | - | M 14 | - | 9 700 | 80 | |
| 150 | 19 | - | 22,2 | - | 9 700 | 80 | |
| 125 -- M 14 - 11 500 80 | |||||||
| 83 -- M 14 - 11 500 80 | |||||||
| 125 | 6 | 10 | 22,2 | >0 | 11 500 | 80 | |
| 150 | 6 | 10 | 22,2 | >0 | 9 700 | 80 | |
A) Pouze u GWS 17-125 SB a GWS 17-125 PSB: Nepouživejte brusné kartáče s vnitřnim závitem.
Otočení převodové hlavy (viz obrázek E)
▶ Pred každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
Převodovou hlavu můžete otáčet v krocích po 90°. Tím lze dosáhnout toho, že vypínač bude při zvláštních pracovních situacích v přihodnější poloze pro manipulaci, např. pro leváky.
Úplně vyšroubujte 4 šrouby (①). Opatrně otočte převodovou hlavu do nové polohy (②), aniž byste ji sejmuli z krytu. Opět utáhněte 4 šrouby (③).
Demontáž prachového filtru (viz obrázky F a G)
Vytáhněte prachový filtr (4) na spodní straně elektrického nářadí ve směru šipky.
Prachový filtr (4) neuchopujte a nevytahujte na straně.
Odsávání prachu/třísek
Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý.
Kontakt s prachem nebo vdechnutí mohou u pracovníka nebo osob nacházejících se v blízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest.
Určitý prach, jako dubový nebo bukový prach, je pokládán za
karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.
- Pokud možno používejte pro daný materiál vhodné odsávání prachu.
– Zajistěte dobré větrání pracoviště. - Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.
Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.
Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.
Provoz
▶ Nezatěžujte elektronářadí natolik, aby se zastavilo.
▶ Pred každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
Pozor při řezání drážek do nosných zdí, viz část „Upozornění ke statice“.
Obrobek upněte, pokud neleží bezpečně působením vlastní hmotnosti.
▶ Po velkém zatižení nechte elektronářadí ještě několik minut běžet naprázdno, aby nástroj vychladl.
▶ Elektronářadí nepoužívejte s dělicím brusným stojanem.
Nedotýkejte se brusných a rozbrušovacích kotoučů, dokud nevychladnou. Kotouče se při práci silně zahřívají.
Pracovní pokyny
Hrubování
Při hrubování s brusivem s pojivem používejte vždy ochranný kryt pro broušení (11).
Nikdy nepoužívejte dělicí kotouče k hrubování.
Pří hrubování může ochranný kryt pro dělení (12) nebo ochranný kryt pro broušení (11) s namontovaným krytem pro dělení (13) narazit na obrobek a způsobit ztrátu kontroly.
Nejlepšího pracovního výsledku při hrubování dosáhnete při úhlu nastavení 30° až 40°. Pohybujte elektrickým nářadím s mírným přítlakem sem a tam. Obrobek se tak příliš nezahřeje, nezabarví se a nevzniknou rýhy.
Při použití kotoučů s pojivem, které jsou schválené jak pro dělení, tak také pro broušení, se musí použit ochranný kryt pro dělení (12), resp. ochranný kryt pro broušení (11) s namontovaným krytem pro dělení (13).
Broušení povrchů s vějířovým brusným kotoučem
Při broušení s vějířovým brusným kotoučem používejte vždy ochranný kryt pro broušení (11).
S vějířovým brusným kotoučem (příslušenství) můžete brousit i klenuté povrchy a profily. Vějířové brusné kotouče mají podstatně delší životnost, jsou méně hlučné a méně se při broušení zahřívají než běžné brusné kotouče.
Broušení povrchů s brusným talířem
▶ Při práci s gumovým brusným talířem (27) vždy namontuje ochranu rukou (26).
Broušení s brusným talířem lze provádět bez ochranného krytu.
Pořadí při montáži je vyobrazené na stránce s obrázky. Našroubujte kruhovou matici (29) a utáhněte ji kolíkovým klíčem.
Hrncový kartáč / kotoučový kartáč / kuželový kartáč
Pří kartáčování s kotoučovými kartáči používejte vždy ochranný kryt pro broušení (11). Kartáčování s hrncovými kartáči / kuželovými kartáči lze provádět bez ochranného krytu.
▶ Při práci s hrncovým kartáčem nebo kuželovým kartáčem vždy namontuje ochranu ruku (26).
Při překročení maximálních přípustných rozměrů kotoučových kartáčů se jejich dráty mohou zachytit za ochranný kryt a mohou prasknout.
Pořadí při montáži je vyobrazené na stránce s obrázky. Hrncový kartáč / kuželový kartáč / kotoučový kartáč se závitem M14 musí být možné na brusné vřeteno našroubovat natolik, aby pevně doléhal k přírubě brusného vřetena na konci závitu brusného vřetena. Utáhněte hrncový kartáč / kuželový kartáč / kotoučový kartáč stranovým klíčem.
Pro upevnění kotoučového kartáče o průměru 22,22 mm nasad'te upínací přírubu s těsnicím kroužkem (14) na brusné vřeteno (25), našroubujte kruhovou matici (29) a utáhněte ji pomocí kolíkového klíče.
Rozbrušování kovu
Při dělení kovu s dělicími kotouči s pojivem nebo s diamantovými dělicími kotouči používejte vždy ochranný kryt pro dělení (12), resp. ochranný kryt pro broušení (11) s namontovaným krytem pro dělení (13).
Při použití ochranného krytu pro broušení (11) pro dělení s dělicími kotouči s pojivem hrozí zvýšené riziko jiskření, částic a fragmentů kotouče při prasknutí kotouče.
Při rozbrušování pracujte s mírným posuvem přizpůsobeným řezanému materiálu. Na robzrušovací kotouč netlačte, nenatáčejte ho do šikmé polohy a nekmitejte s ním. Dobíhající rozbrušovací kotouče nepřibrzdůjte bočním protitlakem.
Elektrické nářadí je nutné vést vždy protiběžně. Jinak hrozí nebezpečí, že dojde k jeho nekontrolovanému vytlačení z řezu. Při řezání profilů a čtyřhranných trubek je nejlepší nasadit nářadí v místě nejmenšího průřezu.
Dělení kamene
Při dělení kamene s dělicími kotouči s pojivem nebo s diamantovými dělicími kotouči na kámen/beton používejte vždy odsávací kryt pro dělení s vodicími saněmi (34) nebo ochranný kryt pro dělení (12) nebo ochranný kryt pro broušení (11) a s namontovaným krytem pro dělení (13).
▶ Při dělení kamene zajistěte dostatečné odsávání prachu.
▶ Noste ochrannou masku proti prachu.
▶ Elektronářadí se smí používat pouze pro řezání/broušení za sucha.
Při použití ochranného krytu pro dělení (12), ochranného krytu pro broušení (11) nebo ochranného krytu pro broušení (11) s namontovaným krytem pro dělení (13) pro dělení a broušení betonu nebo zdiva hrozí větší prašnost a vyšší riziko ztráty kontroly nad elektrickým nářadím, což může vést ke zpětnému rázu.
Pro oddělování kamene používejte nejlépe diamantové dělicí kotouče.
Při použití odsávacího krytu pro dělení s vodicími saněmi (34) musí být vysavač schválený pro odsávání kamenného prachu. Firma Bosch nabízí vhodné vysavače.
Zapněte elektrické nářadí a nasadťe ho přední částí vodicích saní na obrobek. Posunujte elektrické nářadí s mírným posuvem přizpůsobeným obráběnému materiálu. Při dělení mimořádně tvrdých materiálů, např. betonu s vysokým podílem
kameniva, se může diamantový dělicí kotouč přehřívat a tím poškodit. Jasně na to ukazuje jiskření po obvodu diamantového dělicího kotouče.
V takovém případě přerušte dělení a nechte diamantový dělicí kotouč běžet naprázdno s nejvyššími otáčkami, aby vychladl.
Citelně se zpomalující postup práce a jiskření po obvodu kotouče jsou známkou ztupeného diamantového dělicího kotouče. Můžete ho znovu naostřit krátkými řezy do abrazivního materiálu, např. vápencového pískovce.
Dělení dalších materiálů
Při dělení plastu, kompozitních materiálů a dalších materiálů s dělicími kotouči s pojivem nebo dělicími kotouči Carbide Multi Wheel používejte vždy ochranný kryt pro dělení (12) nebo ochranný kryt pro broušení (11) s namontovaným krytem pro dělení (13). Při použití odsávacího krytu s vodicími saněmi (34) dosáhnete lepšího odsávání prachu.
Práce s diamantovými vrtacími korunkami
▶ Používejte pouze diamantové vrtací korunky pro vrtání za sucha.
228 | Čeština
Při práci s diamantovými vrtacími korunkami vždy namontujte ochranu rukou (26).
Diamantovou vrtací korunku nenasazujte na obrobek rovnoběžně. Krouživými pohyby ji šikmo zanořte do obrobku. Dosáhnete tak optimálního chlazení a delší životnosti diamantové vrtací korunky.
Upozornění ke statice
Pro drážky v nosných zdech platí specifická ustanovení v jednotlivých zemích. Tyto předpisy je bezpodmínečně nutné dodržovat. Před začátkem práce se porad'te s odpovědným statikem, architektem nebo příslušným stavbyvedoucím.
Uvedení do provozu
Při provozu elektronářadí s napájením z mobilních zdrojů proudů (generátorů), které nemají dostatečné rezervy výkonu, resp. vhodnou regulaci napětí s posílením rozběhového proudu, může při zapnutí dojít k poklesu výkonu nebo netypickému chování.
Dbejte na to, aby byl zdroj proudu, který používáte, vhodný, zejména co se týká síťového napětí a síťové frekvence.
▶ Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku elektronářadí.
Zapnutí a vypnutí
Pro spuštění elektronářadí posuňte vypínač (3) dopředu.
Pro zajištění vypínače (3) vypínač (3) vpředu stiskněte, aby zaskočil.
Pro vypnutí elektronářadí uvolněte vypínač (3), resp. pokud je zaaretovaný, vypínač (3) krátce vzadu stiskněte a pak ho uvolněte.
Brusné nástroje před použitím zkontrolujte. Brusný nástroj musí být bezvadně namontovaný a musí se volně otáčet. Proved’te zkušební chod po dobu minimálně 1 minuty bez zatížení. Nepoužívejte poškozené, neokrouhlé nebo vibrující brusné nástroje. Poškozené brusné nástroje mohou prasknout a způsobit poranění.
Zapnutí a vypnutí
(GWS 17-125 PS / GWS 17-150 PS / GWS 17-125 PSB)
Pro spuštění elektronářadí posuňte odjišťovací páčku (7) dozadu a poté stiskněte vypínač (3) nahoru.
Pro vypnutí elektronářadí vypínač (3) uvolněte.
Brusné nástroje před použitím zkontrolujte. Brusný nástroj musí být bezvadně namontovaný a musí se volně otáčet. Proved’te zkušební chod po dobu minimálně 1 minuty bez zatížení. Nepoužívejte poškozené, neokrouhlé nebo vibrující brusné nástroje. Poškozené brusné nástroje mohou prasknout a způsobit poranění.
Údržba a servis
Údržba a čištění
▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.
Při použití v extrémních podmínkách používejte pokud možno vždy odsávací zařízení. Casto vyfukujte větrací otvory a před nářadí zapojte proudový chránič.
Při řezání kovů se může uvnitř elektronářadí usazovat vodivý prach. To může negativně ovlivnit ochrannou izolaci elektronářadí.
Příslušenství pečlivě ukládejte a zacházejte s ním opatrně. Je-li nutná výměna přívodního kabelu, nechte ji provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti.
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na: www.bosch-pt.com
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch. V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved'te 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Elektronářadí, příslušenství a obaly odevzdejte k ekologické recyklaci.
Elektronářadí nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a její realizace v národních zákonech se již nepoužitelné elektronářadí musí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.
Slovenčina
Bezpečnost na pracovisku
Bezpečnost' - elektrina
Starostlivé používanie elektrického náradia
Ochrana pred opätovným spustením zabraňuje nekontrolovanému spusteniu elektrického náradia po prerušení dodávky elektrického prúdu.
Elektronicky regulovaný pozvolný rozbeh obmedzuje krútiaci moment pri zapnutí a umožňuje plynulý rozbeh elektrického náradia.
Vypnutie pri spätnom ráze
vypínač (3) / (6) do vypnutej polohy a elektrické náradie znova zapnite.
Na odsávací kryt (10) môžete pripojit vhodný vysávač Bosch. Nasadte pritom saciu hadicu s odsávacím adaptérom na príslušný upevňovací nátrubok odsávacieho krytu.
Ochranný kryt na rezanie
Schválené brúsne nástroje
Prachový filter (4) nechytajte zboku a nevyťahujte.
Odsávanie prachu a triesok
Miskovitá kefa/kotúčová kefa/kužel'ová kefa
Práca s diamantovými vrtacími korunkami
▶ Používajte iba suché diamantové výtacie korunky.
▶ Pri práci s diamantovými výtacími korunkami vždy na- montujte ochranu rúk (26).
Na uvedenie elektrického náradia do prevádzky posuňte vypínač (3) dopredu.
Na zaaretovanie vypínača (3) stlačte vypínač (3) d'alej dopredu tak, aby zapadol.
Na vypnutie elektrického náradia uvolnite vypínač (3), príp. ked' je zaaretovaný, potlačte vypínač (3) krátko vzadu nadol a potom ho uvolnite.
Na zapnutie elektrického náradia posuňte odistovaciu páčku (7) dozadu a potom potlačte vypínač (3) nahor.
Príslušenstvo skladujte a ošetrujte starostlivo.
Nevyhadzujte elektrické náradie do bežného odpadu z domácnosti!
