| Өнім түрі | Бұрыштық тегістеуіш |
| Бренд | Bosch |
| Модель | GWS 17125 SB Professional |
| Номиналды тұтынылатын қуат | 1700 Вт |
| Шығарылатын қуат | 1010 Вт |
| Жүктемесіз айналу жылдамдығы | 11500 айн/мин |
| Жылдамдықты реттеу диапазоны | 2800 - 11500 айн/мин |
| Дискінің максималды диаметрі | 125 мм |
| Шпиндельдің бұрандасы | M14 |
| Шпиндельдің максималды бұранда ұзындығы | 14 мм |
| Салмағы (EPTA 01:2014 бойынша) | 2,3 - 2,6 кг |
| Қорғау дәрежесі | II (қос оқшаулау) |
| Электроника | Электрондық тұрақтандыру, қайта іске қосудан қорғау, біртіндеп іске қосу, кері соққы кезінде тоқтату (KickBack Control), лезде тоқтату тежегіші, құлаудан қорғау (Drop Control) |
| Жеткізілетін керек-жарақтар | Қорғаныс қақпағы, дірілге қарсы қосымша тұтқа, SDS-clic жылдам бекіту гайкасы, штифт кілті |
| Қолдану салалары | Тегістеу, кесу, щеткалау, жылтырату (керек-жарақтармен) |
| Дыбыс қысымының деңгейі | 95 дБ(A) |
| Дыбыс қуатының деңгейі | 103 дБ(A) |
| Діріл (келтіру) | 4,6 м/с² (K = 1,5 м/с² белгісіздігі) |
| Діріл (дискімен жылтырату) | 3,2 м/с² (K = 1,5 м/с² белгісіздігі) |
| Күтім | Желдету саңылауларын сығылған ауамен тазалаңыз, кабельді Bosch сервистік орталығында ауыстырыңыз |
| Жөндеу мүмкіндігі | Қосалқы бөлшектер www.bosch-pt.com сайтында қолжетімді; 5 күн ішінде тікелей қызмет көрсету |
Жиі қойылатын сұрақтар - GWS 17125 SB Professional BOSCH
Пайдаланушылардың сұрақтары туралы GWS 17125 SB Professional BOSCH
0 сұрақ осы құрылғы туралы. Білетініңізге жауап беріңіз немесе өзіңіздікін қойыңыз.
Осы құрылғы туралы жаңа сұрақ қою
Құрылғыңыздың нұсқаулығын жүктеңіз Кофе тартқыш PDF форматында тегін! Нұсқаулықтарыңызды табыңыз GWS 17125 SB Professional - BOSCH және электрондық құрылғыңызды қайта қолыңызға алыңыз. Бұл бетте құрылғыңызды пайдалануға қажетті барлық құжаттар жарияланған. GWS 17125 SB Professional брендінің BOSCH.

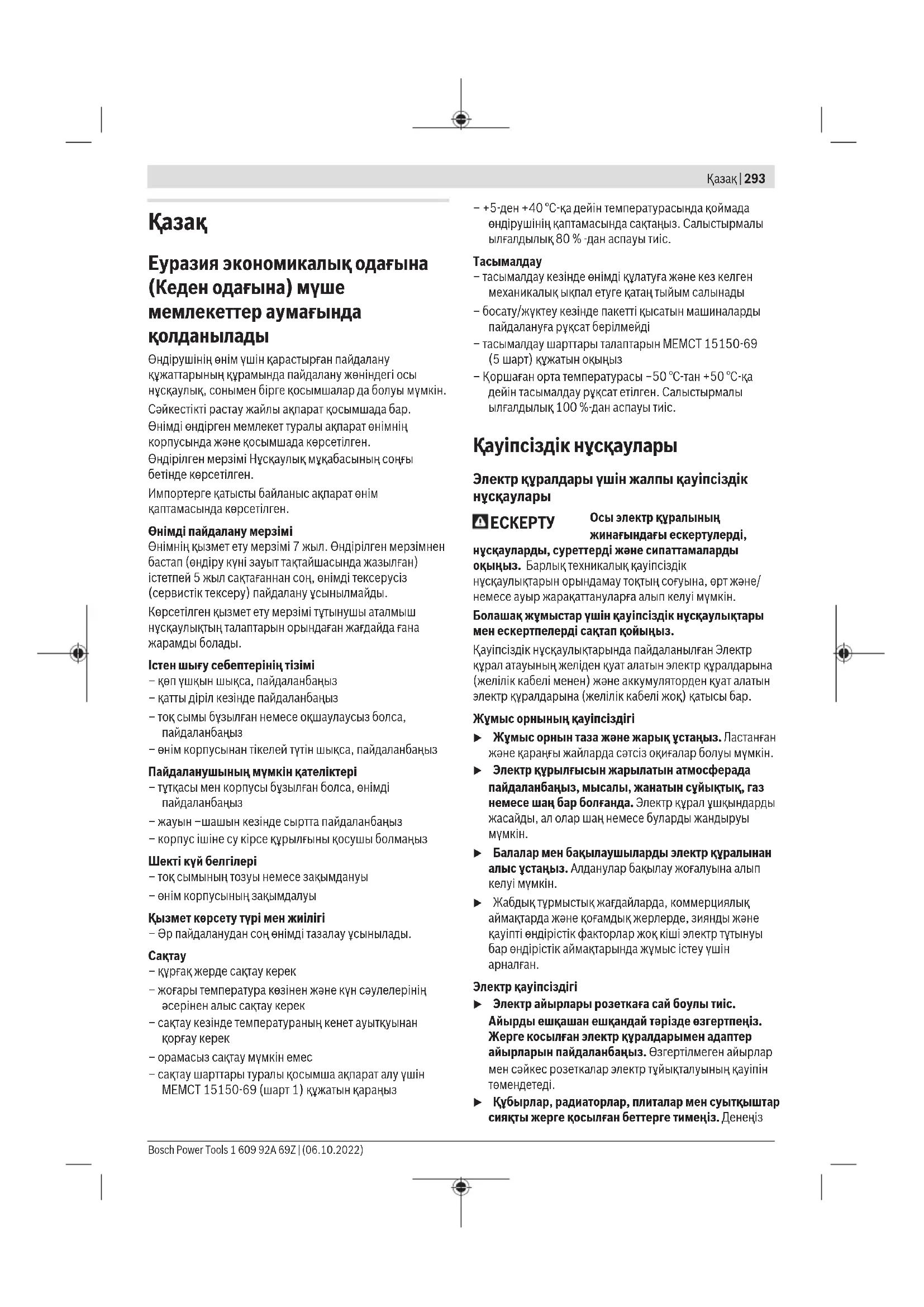

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GWS 17125 SB Professional BOSCH
kk Пайдалану наскаульнының
тупнускасы
Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады
Өндірушінің өнім үшін қарастырған пайдалану қужаттарының құрамында пайдалану жөніндегі осы ңұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген. Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген. Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.
Өнімді пайдалану мерзімі
Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Көрсетілген қызмет ету мерзімі тутынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.
Істен шығу себептерінің тізімі
- көп үшкын шыкса, пайдаланбаңыз
- қатты діріл кезінде пайдаланбаңыз
- ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
– өнім корпусынан тікелей түтін шықса, пайдаланбаныз
Пайдаланушының мүмкін қателіктері
– туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
- жауын -шашын кезінде сыртта пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз
Шекті күй белгілері
- ток сымының тозуы немесе закымдануы
- өнім корпусының закымдалуы
Кызмет көрсету түрі мен жилігі
- Әр пайдаланудан соң әнімді тазалау ұсынылады.
Сактау
- күрғақ жерде сақтау керек
– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
– сактау кезінде температураның кенет ауыткуынан корғау керек - орамасыз сактау мүмкін емес
- сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150-69 (шарт 1) кужатын караңыз
- +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.
Тасымалдау
- тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға руксат берілмейді - тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз
- Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы ылғалдылық 100 %-дан аспауы тиіс.
Қауіпсіздік нұсқаулары
Электр құралдары үшін жалпы қауіпсіздік нұсқаулары
ECKEPTY
Осы электр куралының жинағындағы ескертуперді,
нускауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік нускаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жақақттануларға алып келуі мүмкін.
Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.
Қауіпсіздік нүсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.
Жұмыс орнының қауінсіздігі
Жумыс орнын таза және жарык устаңыз. Ластанған және қараңғы жайларда сәтсіз оқигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
▶ Балалар мен бақылаушыларды электр куралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мумкін.
Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.
Электр қауіпсіздігі
Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешкандай тәрізде өзгертпеціз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйыкталуының қауіпін төмендетеді.
▶ Кубырлар, радиаторлар, плиталар мен сувыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеціз
294|Қазақ
жерге қосылған болса жоғары төқ соғу қауіні пайда болады.
Электр құралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр құралына кірген су тоқ соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, откір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған төк желісін пайдаланыңыз. RCD пайдалану төк соғу қауіпін төмендетеді.
Жеке қауіпсіздік
Электр күралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр күралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр күралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қөрғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қөрғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қөрғаныштары сияқты қөрғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік қүйде болувына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқифаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бул күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеціз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс устаңыз. Бос киімдер, әшекейлер немесе үзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы
болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.
Аспаптарды жи пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуі мүмкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жәніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.
Электр куралдарын пайдалану және күту
▶ Куралды аса кеп жуктемеціз. Жумысыңыз үшін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткышы дурыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жендеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр күралдарын қоймаға қою алдында, ашаны қуат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр күралынан алып тастаңыз. Бүл сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол берменçіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр куралдарын мен керек-жарактарын укыпты күтіңіз. Козғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің
ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз.
Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының,дұрыс күтілмеуі жазатайым окигаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құрғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.
Кызмет көрсету
Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі көрек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Бұрыштық тегістеу машиналарын пайдалану кезіндегі қауіпсіздік техникасы
Майдалау, егеукум қағазымен ажарлау, сым қылшакпен тазалау немесе кесу әрекеттеріне ортақ қауіпсіздік ескертулері:
Бул электр құралы майдалағыш, ажарлағыш, сым қылшак, саңылау кескіш немесе кескіш құрал ретінде пайдалануға арналған. Бул электр құралымен бірге берілген барлық қауіпсіздік ескертулерін, нұсқауларды, суреттерді және спецификацияларды оқып шығыңыз. Төменде келтірілген барлық нұсқаулардың, орындалмауы ток соғуға, өртке және/немесе ауыр жақақат алуға әкелуі мүмкін.
Жылтырату сиякты әрекеттерді осы электр күралымен орындауға болмайды. Электр күралы ушін жарамайтын әрекеттер қауіпті жағдайды тудыруы және жақақат алуға әкелуі мүмкін.
▶ Бул электр құралын құрал өндірушісі арнайы жобаланбаған және белгілемеген жолмен түрлендірмеңіз. Мүндай түрлендіру нәтижесінде бақылау мүмкіндігінен айырылып, ауыр жаракат алуға болады.
Аспап өндірушімен жасалмаған немесе ұсынбаған керек-жарактарды пайдаланбаңыз. Керек-жарак электр құралыңызға сай келсе де, қауіпсіз жұмыс істеу қамтамасыз етілмейді.
Жумыс куралы айналымдарының уйғарынды саны электр-құралында-көрсетілген максималды айналымдар санына -тең-болуы-керек. Есептелген
жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетуі мүмкін.
Пайдаланатын жумыс куралының
сыртқы-диаметрі мен-қалындығы
электр-қуралының-өлшемдеріне сай-болуы-керек.
Дұрыс таңдалмаған керек – жарактар
дұрыс-қорғалмауы және-бакылаудан шығуы мүмкін.
Косымша бекіткіштің өлшемдері электр күралының монтаждық жабдығының өлшемдеріне сәйкес келуі тиіс. Электр күралының монтаждық жабдығына сәйкес келмейтін керек-жарактар тепе-теңдіктен айырылуы, тым қатты дірілдеуі және бақылау мүмкіндігінен айырылуға әкеле алады.
Закымдалған керек-жарактарды пайдаланбаңыз. Әр пайдаланудан алдын абразивті деңгелек сияқты керек-жарактарды сынық пен жарықтарға, етек дискіні жарықтарға, тозу немесе артықшылықтарына, сым қылшақты бос немесе сынған сымдарға тексеріңіз. Егер электр құралы немесе керек-жарактар түсіп кетсе, оның закымдалмағанын тексеріңіз, қажет болса закымдалмаған керек-жарактарды орнатыңыз. Керек-жарактарды тексеріп орнатудан соң, өзіңізді және басқа адамдарды айналып түрган керек-жарактар аймағынан алыстатып, электр құралын максималды жүктеусіз жылдамдықпен бір минут айналдырыңыз. Зақымдалған керек-жарактар әдетте сынақ уақытында сынады.
Жеке-қорғаныс жабдығын киіп жүріңіз. Пайдалану тәсіліне байланысты қорғаныш масканы немесе қауіпсіздік көзілдірігін қолданыңыз. Қажет болғанда, шаңнан қорғайтын масканы, құлақ қорғағыштарын, қолғап және кіші абразивті бөлшектерді немесе дайындама бөлшектерін ұстай алатын шеберхана алжапқышын пайдаланыңыз.
Көз қорғанысы әртүрлі әрекеттердің барысында пайда болатын ұшпа-қоқысты тоқтатуға қабілетті болуы тиіс. Шаңнан қорғайтын маска немесе респиратор белгілі бір жұмыс әткізгенде пайда болатын ұсақ бөлшектерді сүзгілеуге қабілетті болуы тиіс. Өте қарқынды шудың әсері есту-қабілетінің жоғалуына әкелуі мүмкін.
▶ Бетен ·адамдардың жұмыс·аймағынан-қауіпсіз аймақта болуын қамтамасыз етіңіз. Жұмыс аймағына кіретін кез келген адам жеке қорғағыш жабдықтарды киноі керек. Дайындама бөлшектері немесе сынған керек-жарактар ұшып, әрекет аймағынан тыс жайда жақарат тигізуі мүмкін.
Кесетін керек-жарактан жасырын сымдар немесе
єз сымына тиюі мумкін әрекеттерді жасаған кезде
электр құрылы окшауланған ұстау жайынан
ұстаңыз. Егер кесуші аспап істеп түрған сымға тисе
электр құралының метал бөлшектерін істетіп
пайдаланушыны төқ соғуы мүмкін.
Кабельді айналып турған аспаптардан алыс устаңыз. Бақылауды жоғалтсаңыз, кабель кесіліп немесе тартылып кетіп, қолыңыз айналып турған аспапқа тартылуы мүмкін.
296|Қазақ
▶ Айналып түрған аспап толық токтағанша электр құралын қоймаңыз. Айналып түрған керек-жарактар бетке тиіп, электр құралы бақылаудан шығуы мүмкін.
Электр куралын касыңызда көтеріп турғанда коспаңыз. Айналып түрған аспаптарға кездейсоктию киіміңізді ұстап, аспапты денеңізге жақын апаруы мүмкін.
Электр-куралының-желдету-сацылауларын жиі тазартыңыз. Козгалтқыш желдеткіші шанды корпус ішінде тартып, үнтақталған металдың көп жиналуы электрленуге алып келі мүмкін.
Электр куралын жанатын материалдарға жакын пайдаланбаңыз. ￥шқындар-осы-материалдарды түтандыруы мүмкін.
Суыткыш суйыктыкты кажет ететін жумыс куралын · пайдаланбаныз. Су-немесе·баска·да суыткыш суйыктыкты пайдалану электр-тоғының·соғуына·алып·келуі·мүмкін.
Кері сокқы және оған қатысты ескертүлер:
Қайтарым бүл соғылған немесе ұсталған айналып түрган дөңгелек, етек диск, қылшақ немесе басқа керек-жаракқа болатын реакция. Соғу немесе ұстау айналып түрган аспаптың қулап кетуіне және электр құралының бақылаусыз айналуына, қарсы бағытта айналуына алып келеді.
Мысалы, егер абразивті дөңгелек дайындама арқылы соғылса, согу жеріне кіретін дөңгелектің шеті материал бетіне кіріп, дөңгелектің көтерілуіне немесе атылып кетуіне алып кетуі мүмкін. Дөңгелек пайдалануғыша немесе одан әрі ұшуы мүмкін, бүл дөңгелек әрекетінің бағытына байланысты. Абразивті дөңгелектер осы жағдайда сынып кетуі де мүмкін. Қайтарым электр құралын қате пайдаланудан және/ немесе қате пайдалану әдістерінің немесе шарттарының салдарынан болатын жаракаттардың алды алады.
Электр-куралын-екі қолмен мықтап ұстаңыз, денеңіз-бен-қолыңызды кері сокқыға қарсылық-керсете-алатындай-ұстаңыз. Іске қосу кезінде кері сокқыны немесе айналуға жауап әрекеттерді барынша бақылау үшін, бар болса, қосымша тутқаны әрдайым қолданыңыз. Тиісті алдын алу шаралары қолданылған жағдайда, пайдаланушы айналуға жауап әрекеттерді немесе кері сокқы күштерін бақылай алады.
▶ Колыңызды ешкашан айналып турған аспапқа жақындатпаңыз. Аспап қолыңызға қайтарым жасауы мүмкін.
Денецізді электр курал қайтарымда жылжитын аймакта орналастырмаңыз. Қайтарым күралды қысылу кезінде дөңгелек айналуына қарсы бағытта апарады.
▶ Бурыштарды, откір жиектерді және т.б. өндеген кезде айрықша сақ болыңыз. Керек-жарактың секіруіне және ілініп қалуына жол бермеңіз.
Бұрыштар, өткір жиектер немесе секіру айналып түрған керек-жарактың ілініп қалуына апарып, бақылау мүмкіндігінен айырылуға әкелуі мүмкін.
▶ Ара шынжырын, ағаш кескіш жүзді, шеткі бос аралығы 10 мм-ден үзын болатын сегменттік алмасты дөңгелекті немесе тісті ара жүзін бекітпеціз. Мүндай жүздер-жін кері соққыны тудырып, бақылау мүмкіндігінен айырылуға-әкеледі.
Майдалау және кесу әрекеттеріне ортақ қауіпсіздік ескертулері:
Тек электр құралыңыз үшін көрсетілген дөңгелек түрлерін және таңдалған дөңгелек үшін жобаланған қорғағышты пайдаланыңыз. Бүл электр құралына жарамайтын дөңгелектер дұрыс қорғалмай, қауіпті болады.
► Ортада крысылған деңгелектің майдалайтын беті корғағыштың астында орнатылуы керек. Дурыс орнатылмаған корғағыш, деңгейден шығып турған деңгелек жақсы корғалуы керек емес.
Корғағыш электр құралына қатты орнатылып максимальды қауіпсіздік үшін орналасуы қажет, осылай дөңгелектің минималды көлемі пайдаланушыға қарап тұрады. Қорғағыш пайдаланушыны сынған дөңгелек белшектерінен, дөңгелекке кездейсоктиюден және киімдерді жандыруы мүмкін үшқындардан қорғайды.
Дөңгелектерді тек ұсынылған пайдалану түрлеріне сай қолдануы керек. Мысал: кесуші дөңгелек шетімен майдаламаңыз. Кесуші-дөңгелектер материалды шетімен кесуге арналған, -Дөңгелектерге-әсер ететін бүйірлік күштер ықпалынан олар сынуы мүмкін.
▶ Таңдалған дөңгелек үшін әрдайым дұрыс өлшемдегі және пішіндегі закымдалмаған фланецтерді підаланыңыз. Дұрыс-таңдалған ернемектер тегістеу дөңгелегінің тірегі болады және оның·сыну қаупінің алдын·алады. Кесуші дөңгелектердің фланецтері майдалау дөңгелегі фланецтерінен басқа болуы мумкін.
Улкенірек электр құралдарының тозған деңгелектерін пайдаланбаңыз. Улкенірек электр құралына арналған деңгелек кішірек құралдың жоғарырақ жылдамдығы үшін жарамсыз болып, жарылуы мүмкін.
Кос мақсатты деңгелектерді пайдаланған кезде әрдайым орындалып жатқан әрекет үшін дұрыс қорғағышты пайдаланыңцыз. Дұрыс қорғағыш пайдаланылмаған жағдайда, қажетті қорғаныс деңгейі қамтамасыз етілмей, ауыр жақақат алу қаупі түындауы мүмкін.
Кесу әрекеттеріне арналған қосымша қауіпсіздік ескертулері:
▶ Кесуші дөңгелекті "кыспаңыз" немесе оны қатты баспаңыз. Кесікті терендетуге әрекет жасамаңыз.
Дөңгелекке қатты басу жуктемені және дөңгелекті кесікте бұрауға немесе байланыстыруға сезімтал болуын және кері соққының немесе дөңгелек сынуының ықтималдығын арттырады.
Денецізді айналдырылған дөңгелектің бір сызыққа немесе артына орналастырмаңыз. Дөңгелек денецізден ары жылжыса, ықтимал қайтарым айналып түрган дөңгелек пен электр құралын денецізге тікелей жылжытуы мүмкін.
Дөңгелек крысылған немесе кез келген себеппен кесуге кедергі жасаған жағдайда, электр құралын өшіріп, дөңгелек толығымен тоқтағанша, электр құралын қозғалыссыз ұстаңыз. Кескіш дөңгелек қозғалып түрғанда, дөңгелекті кесіктен шығарып алуға әрекеттенбеңіз, әйтпесе кері сокқы пайда болуы мүмкін. Дөңгелек крысылуының себебін жою үшін маșселені зерттеп, түзету шараларын қолданыңыз.
Күрал дайындамада түрганда электр құралын қайта қоспаңыз. Кесуді бастамас бұрын, алдымен-деңгелекті-толық-айналым санына жеткізіп алыңыз. Әйтпесе, кескіш диск тұтылып, дайындамадан көтеріліп кетуі немесе-кері сокқығаәкелуі мүмкін.
▶ Тірек панельдері немесе кез келген тым улкен дайындама деңгелек қысылуы мен қайтарымның алдын алу үшін. Улкен дайындамалар өз ауырлығынан иілуі мүмкін. Дайындама·кесу сызығына-жақын-және-дәңгелектің-екі жағынан-да тірелуі керек.
▶ Бар қабырғаларда кіші кесікті немесе басқа көрінбейтін аймақтарда орындауда абайлаңыз. Шығып түрған дөңгелек газ немесе су кұбырларын, электр сымдарды немесе нысандарды кесуі мүмкін, ал бул қайтарымға алып келуі мүмкін.
▶ Кигаш кесуге әрекеттенбеңіз. Дөңгелек-тым қатты-басылғанда, жуктеме және-дөңгелектің-кесікте-буралуға-немесе-қысылуға бейімділігі және кері сокқы немесе сыну мүмкіндігі артып, ауыр жақақат алу қаупі туындайды.
Егеукум қағазымен ажарлау әрекеттеріне арналған қауіпсіздік ескертулері:
Дурыс өлшемді егеукум дөңгелегінің қағазын пайдаланыңыз. Егеукум қағазын тандаған кезде өндіруші ұсыныстарын орындаңыз. Егеукум дөңгелегінен тым қатты шығып тұратын үлкенірек егеукум қағазы жарылу қаупін тудырады және дөңгелектің ілініп қалуына, тозуына немесе кері сокқыға әкелуі мүмкін.
Сым қылшакпен тазалау әрекеттеріне арналған қауіпсіздік ескертулері:
▶ Кылшыктың қарапайым әрекет етуі кезінде де қылшыктардың шашырайтындығын ескеріңіз. Кылшыкты қатты басып, сымға қүш түсірмеңіз. Сым қылшыктары жуқа киімге және/немесе теріге кіріп кетуі мүмкін.
▶ Егер сым қылшакпен тазалау үшін қорғағышты пайдалану белгіленген болса, сым дөңгелектің немесе қылшақтың қорғағышпен жанасуына жол бермеңіз. Сым дөңгелектің немесе қылшақтың
диаметрі жұмыс жүктемесіне немесе центрифугалық күштерге байланысты үлғаюы мүмкін.
Косымша кауіпсіздік нускаулықтары
Корғаныш көзілдірікті кийіңіз.
Корғаныш қаптаманы кесу үшін пайдалануға болмайды. Жарамды саптаманың көмегімен қорғаныш қаптаманы кесу үшін де пайдалануға болады.
Электр құралын жұмыс барысында екі қолмен берік ұстан, тұрақты қалыпта тұрыңыз. Электр құралы екі қолмен сенімді түрде басқарылады.
Кылшақтар және алмасты бұргғылау коронкалары сияқты ішкі ирек оймалы алмалы-салмалы аспаптарда ажарлау шпинделінің макс. ирек ойма ұзындығына назар аудару керек. Шпиндель ұшы алмалы-салмалы аспаптың түбіне тимеуі керек.
Кажетті іздеу куралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым екілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға немесе ток соғуына алып келуі мүмкін.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз.
Шенберлер жұмыс кезінде қызады.
Куат өшсе, мысалы, желіде куат жок болып қалса немесе ашаны розеткадан суырғанда сөндіргіш бекіткішін алыңыз және өшірулі күйіне орнатыңыз. Бүл арқылы кездейсок қосылу болмайды.
▶ Дайындаманы бекітіңіз. Кысу күралына немесе қыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
▶ Алмалы-салмалы аспаптарды гимарат ішінде, күрғақ, біркелкі температураға не және қатып қалмайтын бөлмеде сақтаңыз.
Электр куралын тасымалдамас бурын алмалы-
салмалы аспаптарды шығарып алықыз. Осылайша
зақымдарға жол бермейсіз.
▶ Байланыскан кескіш және ажарлағыш дискілер жарамдылық мерзіміне не, бул мерзімнен кейін оларды әрі қарай пайдалануға тыйым салынады.
Өнім және куат сипаттамасы
Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.
Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.
298|Қазақ
Тағайындалу бойынша қолдану
Электр куралы су пайдаланбай металл, тас, пластик пен композиттік материалдарды кесуге және қылшақпен өндеуге, металл, пластик пен композиттік материалдарды сыдырып алуға, сондай-ақ тастан жасалған материалдарды алмасты бұрғылау коронкаларымен бұрғылауға арналған. Бүл ретте дұрыс қорғаныш қаптаманың пайдаланылғанына кез жеткізіңіз (қараңыз „Пайдалану“, Бет 306).
Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.
Арнайы тегістеу құралдарымен тіркесімде электр құралды егеукұм қағазымен тегістеу үшін пайдалануға болады.
Электр күралын тастан жасалған материалдарды алмасты тостаған тәрізді дискілермен ажарлау үшін пайдалануға болмайды.
Көрсетілген құрамды бөлшектер
Көрсетілген құрамдастар нөмірленген суреттері бар беттегі электр құралының сипаттамасына сай.
(1) Корғаныш каптамаға арналған құлыптан босату інінтірегі
(2) Шпиндельді буғаттау түймесі
(3) Ажыраткыш
(GWS 14-125 / GWS 14-125 S / GWS 17-125 /
GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 SB)
(4) Шан сүзгіci (GWS 14-125 / GWS 14-125 S) ^a)
(4) Шан сүзгіри
(GWS 17-125 / GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 SB)
(5) Айналу жилігін алдын ала тандауға арналған
айналмалы реттегіш
(GWS 14-125 S / GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 SB / GWS 17-125 PS /
GWS 17-125 PSB / GWS 17-150 PS)

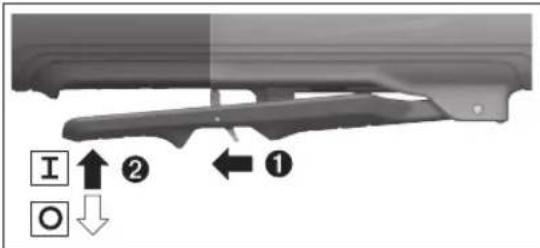

(6) Ажыраткыш
(GWS 17-125 PS / GWS 17-125 PSB /
GWS 17-150 PS)
(7) Ажыраткышка арналған ағыту інітірегі (GWS 17-125 PS / GWS 17-125 PSB / GWS 17-150 PS)
(8) Стандартты косымша тутка (беті окшауланған) ^a)
(9) Діріл баскыш косымша тутка (беті окшауланған)
(10) Ажарлауға арналған сорғыш қаптама ^a)
(11) Ажарлауға арналған қорғаныш қаптама
(12) Кесуге арналған қорғаныш қаптама ^a)
(13) Кесуге арналған қаптама
(14) О тәрізді сақинасы бар бекіткіш фланец
(GWS 14-125 / GWS 14-125 S / GWS 17-125 /
GWS 17-125 S / GWS 17-125 TS /
GWS 17-125 S INOX / GWS 17-150 S /
GWS 17-125 PS / GWS 17-150 PS)
(14) О төрізді сақинасы бар алдын ала жиналған бекіткіш фланец
(GWS 17-125 SB / GWS 17-125 PSB)
(15) Катты металдан жасалған тостаған тәрізді диск ^2
(16) Ажарлағыш диск ^a)
(17) Дискілі қылшақ (Ø 22,22 мм) ^a)
(18) Дискілі қылшақ (М 14) ^a)
(19) Кескіш диск ^a)
(20) Алмас кескіш диск ^a)
(21) Кыскыш гайка

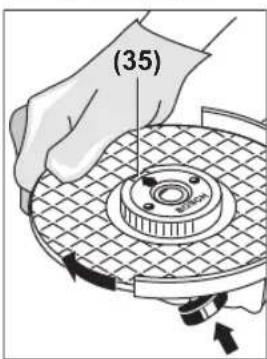

(22) Жылдам кыскыш гайка SDS-clic ^a)
(23) Кыскыш гайканың екі саңылаулы кілті
(24) Түтка (беті окшауланған)
(25) Ажарлау шпинделі
(26) Кол корфанысы ^a)
(27) Резенке ажарлау тәрелкесі ^a)
(28) Ажарлағыш диск ^a)
(29) Домалак гайка ^a)
(30) Тостаған тәрізді қылшак ^a)
(31) Конустык кылшак ^a)
(32) Алмасты бүрғылау коронкасы ^a)
(33) Айыр тәрізді кілт ^a)
(34) Бағыттауыштары бар кесуге арналған қорғаныш қаптама ^3)
a) Бейнеленген немесе сипатталған керек-жарактар стандартты жеткізілім жиынтығымен қамтылмайды. Толық керек-жарактарды біздің керек-жарактар бағдарламасынан табасыз.
Техникалық мәліметтер
| Бурыштык ажарлау машинасы GWS 14-125 GWS 14-125 S GWS 17-125 GWS 17-125 S | |||
| Өнім нөмірі | 3 601 GD0 0.. 3 601 GD0 1.. 3 601 GD0 2.. 3 601 GD0 3.. | ||
| Номиналды тұтынылатын куат Вт 1400 1400 1700 1700 | |||
| Өнімділік Вт 830 830 1010 1010 | |||
| Есептелген бос жүріс күйіндегіайналу жилігі ^A) | мин ^-1 | 11500 11500 11500 11500 | |
Бурыштык ажарлау машинасы GWS 14-125 GWS 14-125 S GWS 17-125 GWS 17-125 S
| Айналу жилігін реттеудиапазоны мин | -1 | -2800-11500 - 2800-11500 | ||
| Ажарлағыш дискінің/резеңке ажарлау тәрелкесінің макс. диаметрі | мм 125 125 125 125 | |||
| Ажарлау шпинделінің ирек оймасы | M 14 M 14 M 14 M 14 | |||
| Шпиндель ирек оймасының макс. ұзындығы | мм 21 21 21 21 | |||
| Айналу жилігін алдын ала таңдау | - | ● | - | ● |
| Турақты электроника | ● | ● | ● | ● |
| Қайта іске қосылудан қорғаныс | ● | ● | ● | ● |
| Бірқалыпты іске қосу | ● | ● | ● | ● |
| Кері сокқы кезіндегі өшіру жүйесі | ● | ● | ● | ● |
| Жүріс тежегіші | - | -- | - | |
| Соғылу кезіндегі өшіру жүйесі | - | -- | - | |
| Салмағы ЕРТА-Procedure 01:2014 құжатына сай ^6) | кг | 2,2-2,5 2,2-2,5 2,2-2,5 | 2,2-2,5 | |
| Қорғаныс класы | ☐/II | ☐/II | ☐/II | ☐/II |
A) Жарамды алмалы-салмалы аспапттарды тандауға арналған EN IEC 62841-2-3 стандарты бойынша есептелген бос жүріс күйіндегі айналу жийлігі. Бос жүріс күйіндегі накты айналу жийлігі есептелген бос жүріс күйіндегі айналу жийлігінен аспауы керек, сондыктан ол төмен.
В) пайдаланылатын қорғаныш қаптамаға ((12), (11), (13)) және пайдаланылатын қосымша түтқаға ((8), (9)) байланысты
Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бул мәліметтерді өзгертуі мүмкін.
| Бурыштык ажарлау машинасы | GWS 17-125 TS | GWS 17-125 S INOX | GWS 17-150 S | GWS 17-125 SB | |
| Өнім нөмірі | 3 601 GD0 4.. | 3 601 GD0 5.. | 3 601 GD0 6.. | 3 601 GD0 7.. | |
| Номиналды тұтынылатын куат | Вт | 1700 | 1700 | 1700 | 1700 |
| Өнімділік | Вт | 1010 | 1010 | 1010 | 1010 |
| Есептелген бос жүріс күйіндегі айналу жилігі ^A) | мин ^-1 | 9700 | 7800 | 9700 | 11500 |
| Айналу жилігін реттеудиапазоны мин | ^-1 | 2400–9700 | 1900–7800 | 2400–9700 | 2800–11500 |
| Ажарлағыш дискінің/резеңке ажарлау тәрелкесінің макс. диаметрі | мм 125 125 125 125 | ||||
| Ажарлау шпинделінің ирек оймасы | M 14 M 14 M 14 M 14 | ||||
| Шпиндель ирек оймасының макс. ұзындығы | мм 21 21 21 14 | ||||
| Айналу жилігін алдын ала тандау | ● | ● | ● | ● | |
| Тұрақты электроника | ● | ● | ● | ● | |
| Қайта іске қосылудан қорғаныс | ● | ● | ● | ● | |
| Бірқалыпы іске қосу | ● | ● | ● | ● | |
| Кері сокқы кезіндегі өшіру жүйесі | ● | ● | ● | ● | |
| Жүріс тежегіші | – | – – | ● | ||
| Соғылу кезіндегі өшіру жүйесі | – | – – | ● | ||
| Салмағы EPTA-Procedure 01:2014 құжатына сай ^B) | кг | 2,2–2,5 | 2,2–2,5 | 2,3–2,6 | |
300|Қазақ
Бурыштык ажарлау машинасы GWS 17-125 TS GWS 17-125 S INOX GWS 17-150 S GWS 17-125 SB
| Корғаныс класы | / / / / / |
A) Жарамды алмалы-салмалы аспапттарды тандауға арналған EN IEC 62841-2-3 стандарты бойынша есептелген бос жүріс күйіндегі айналу жилігі. Бос жүріс күйіндегі накты айналу жилігі есептелген бос жүріс күйіндегі айналу жилігінен аспауы керек, сондыктан ол төмен.
В) пайдаланылатын қорғаныш қаптамаға ((12), (11), (13)) және пайдаланылатын қосымша түтқаға ((8), (9)) байланысты Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бүл мәліметтерді өзгертуі мүмкін.
Бурыштык ажарлау машинасы GWS 17-125 PS GWS 17-150 PS GWS 17-125 PSB
| Өнім нөмірі | 3 601 GD1 3.. 3 601 GD1 6.. 3 601 GD1 7.. | |||
| Номиналды тұтынылатын куат Вт 1700 1700 1700 | ||||
| Өнімділік Вт 1010 1010 1010 | ||||
| Есептелген бос жүріс күйіндегі айналу жилігі ^a) | мин ^-1 | 11500 9700 11500 | ||
| Айналу жилігін реттеудиапазоны мин | ^-1 | 2800-11500 | 2400-9700 | 2800-11500 |
| Ажарлағыш дискінің/резеңке ажарлау тәрелкесінің макс. диаметрі | мм | 125 | 150 | 125 |
| Ажарлау шпинделінің ирек оймасы | M 14 | M 14 | M 14 | |
| Шпиндель ирек оймасының макс. ұзындығы | мм | 21 | 21 | 14 |
| Айналу жилігін алдын ала таңдау | ● | ● | ● | |
| Тұрақты электроника | ● | ● | ● | |
| Қайта іске қосылудан қорғаныс | ● | ● | ● | |
| Бірқалыпы іске қосу | ● | ● | ● | |
| Кері сокқы кезіндегі өшіру жүйесі | ● | ● | ● | |
| Жүріс тежегіші | – | – | ● | |
| Соғылу кезіндегі өшіру жүйесі | – | – | ● | |
| Салмағы ЕРТА-Procedure 01:2014 құжатына сай ^b) | кг | 2,2-2,5 | 2,4-2,7 | 2,3-2,6 |
| Қорғаныс класы | ☐ / II | ☐ / II | ☐ / II | |
A) Жарамды алмалы-салмалы аспапттарды тандауға арналған EN IEC 62841-2-3 стандарты бойынша есептелген бос жүріс күйіндегі айналу жилігі. Бос жүріс күйіндегі накты айналу жилігі есептелген бос жүріс күйіндегі айналу жилігінен аспауы керек, сондыктан ол темен.
В) пайдаланылатын қорғаныш қаптамаға ((12), (11), (13)) және пайдаланылатын қосымша түтқаға ((8), (9)) байланысты Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бүл мәліметтерді өзгертуі мүмкін.
Шуыл және діріл туралы ақпарат
| GWS 14-125 GWS 14-125 S | GWS 17-125 | GWS 17-125 S | ||
| 3 601 GD0 0.. | 3 601 GD0 1.. | 3 601 GD0 2.. | 3 601 GD0 3.. | |
EN IEC 62841-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.
Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдетте келесідей болады
| Дыбыстык крысым деңгейі | дБ(А) | 95 | 95 | 95 | 95 |
| Дыбыстык куат деңгейі | дБ(А) | 103 | 103 | 103 | 103 |
| К дәлсіздігі | дБ | 3 | 3 | 3 | 3 |
| Кулак корғанысын тағыңыз! |
Жалпы діріл мәндері a_h (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN IEC 62841-2-3 бойынша есептелген:
Устіңгі беттерді ажарлау және абразивті кесу:
EN IEC 62841-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.
Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады
| Дыбыстык крысым деңгейі | дБ(А) | 94 | 95 | 95 | 95 |
| Дыбыстык куат деңгейі | дБ(А) | 102 | 103 | 103 | 103 |
| К дәлсіздігі | дБ | 3 | 3 | 3 | 3 |
| Кулак корғанысын тағыңыз! | |||||
Жалпы діріл мәндері a_h (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN IEC 62841-2-3 бойынша есептелген:
Устіңгі беттерді ажарлау және абразивті кесу:
A) 125 мм диаметр ушін аныкталған
EN IEC 62841-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.
Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады
| Дыбыстык крысым деңгейі | дБ(А) | 94 | 94 | 94 |
| Дыбыстык куат деңгейі | дБ(А) | 102 | 102 | 102 |
| К дәлсіздігі | дБ | 3 | 3 | 3 |
| Кулак корғанысын тағыңыз! |
Жалпы діріл мәндері a_n (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN IEC 62841-2-3 бойынша есептелген:
Устіңгі беттерді ажарлау және абразивті кесу:
Ажарлағыш дискімен ажарлау:
A) 125 мм диаметр ушін аныкталған
Жумсақ табақ металды немесе басқа үлкен бетті оңай дірілдейтін материалдарды ажарлау 15 дБ шамасына дейін кетерілген шуыл эмиссиясынының көрсеткішін тудыруы мүмкін. Арнайы ауыр дыбыс окшаулағыш кілемшелердің көмегімен асқын шуыл эмиссиясын азайтуға болады. Асқын шуыл эмиссиясын шуыл сипаттарымен байланысты тәукекелдерді бағалау кезінде де, жарамды құлақ қорғанысын тандау кезінде де еспеке алу қажет.
Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.
Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз кутумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл букіл жұмыс уақыты үшін тербелу және шуыл шығаруды катты көтеруі мүмкін.
Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін кұрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.
Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.
Кайта козғалу сақтағышы
Қайта қске қосылудан қорғаныс, куат берілуі үзілгеннен кейін, электр құралының бақылаусыз қске қосылуына жол бермейді.
Қайта іске қосу үшін ажыратқышты (3) / (6) өшірулі куйіне келтіріп, электр құралын қайта қосыңыз.
Біркалыпты іске қосу
Электрондық бірқалыпыты іске қосу жүйесі қосу кезіндегі айналу жилігін шектейді және электр құралының бірқалыпыты іске қосылуын қамтамасыз етеді.
Нускау: электр куралы қосылғаннан кейін толық айналу жилігімен жұмыс істесе, бул бірқалыпыты іске қосу
жүйесінің және қайта қосылудан қорғаныстың істен шыққанын білдіреді. Электр құралын бірден қызмет көрсету орталығына жіберу қажет, мекенжайларды "Қызмет көрсету орталығы және пайдалану бойынша кеңес" бөлімінен қараңыз.
Туракты электроника
Туракты электроника бос журісте және жуктеме кезінде айналу жиілігін туракты дерлік деңгейде сақтайды және жұмыстың біркелкі өнімділігін қамтамасыз етеді.
Кері сокқы кезіндегі өшіру жүйесі
Электр күралы кенет кері сокса, мысалы, кесетін жерде сыналану кезінде, қозғалтқышқа куат беру электрондық жүйе арқылы төқтатылады.
Қайта іске қосу үшін ажыратқышты (3) / (6) өшірулі күйіне келтіріп, электр құралын қайта қосыңыз.
Кағылуда өшу
Кіріктірілген соғылу кезіндегі өшіру жүйесі жерге құлап түскен электр құралын өшіреді.
Қайта іске қосу үшін ажыратқышты (3) / (6)
өшірулі күйіне келтіріп, электр құралын қайта қосыңыз.
Журіс тежегіші
Электр құралында электрондық жүріс тежегіші бар. Электр құралының ток жеткізілуі өшкенде немесе үзілгенде, ажарлау құралы бірнеше секунд ішінде тоқтатылады.
Айналу жилігін алдын ала тандауға арналған айналмалы реттегіш арқылы (5) қажетті айналу жилігін шаң сүзгісі (4) орнатылмаған жағдайда, жұмыс кезінде тандауға болады. Болмаса шаң сүзгісін (4) алдын ала алыңыз. Төмендегі кестеде ұсынылған мәндөр берілген.
Материал Колданылуы Алмалы-салмалы аспап Айналмалы реттегіш күйі
| Металл Бояуды кетіру Ажарлағыш диск 2–3 | ||
| Металл Қылшақпен өндеу, тотты кетіру Тостаған тәрізді қылшак,егеукүм қағазы | 3 | |
Материал Колданылуы Алмалы-салмалы аспап Айналмалы реттегіш куйі
| Тот баспайтын болат Ажарлау Ажарлағыш диск/талшыкты | 4-6 |
| диск |
Металл Сыдырып ажарлау Ажарлағыш диск 6
Металл Кесу Кескіш диск 6
Тас Кесу Алмасты кескіш диск 6
Жумыс куралы айналымдарының үйғарынды саны электр-құралында-көрсетілген максималды
айналымдар санына -тең-болуы-керек. Есептелген жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетуі мүмкін.
| Айналу жилігін алдын ала тандау деңгейі | GWS 14-125 SGWS 17-125 SGWS 17-125 SBGWS 17-125 PSGWS 17-125 PSB[мин ^-1 ] | GWS 17-125 S INOX[мин ^-1 ] | GWS 17-125 TSGWS 17-150 SGWS 17-150 PS[мин ^-1 ] |
| 1 2800 1900 2400 | |||
| 2 4500 3300 4100 | |||
| 3 6300 4400 5400 | |||
| 4 8200 5400 6700 | |||
| 5 9800 6500 8000 | |||
| 6 11500 7800 9700 |
Айналу жилігі деңгейлерінің берілген мәндері анықтамалық мәндер болып табылады.
Жинау
Корғаныш аспапты орнату
▶ Барлық жұмыстардан алдың электр құралының желілік айырын розеткадан шығарыңыз.
Нускау: Жұмыс кезінде тегістеу шенбері бузылса немесе корғағыш каптама/электр құрал құрылғылары бузылса, электр құралды бірден сервис қызметіне жіберу керек, мекенжайларды «Түтынушыға қызмет көрсету және пайдалану кеңестері» тарауынан қараңыз.
Тегістеуге арналған қорғағыш қаптама
Корғағыш қаптаманы (11) электр құралының патронына қорғағыш қаптамасының кодтау жұдырықшалары патронға сәйкес келгенше салыңыз. Бұғattaудан шығару иінтірегін (1) басып ұстаңыз. Шпиндель мойнындағы қорғашғы қаптаманы (11) басып, қаптамадағы буртикті электр құралдың фланеціне отырғызыңыз және қорғағыш қаптаманы
шырт еткен дыбыс естілгенше бұрыңыз. Корғағыш каптаманың (11) күйін жұмыс барысының
талаптарына сай орнатыңыз. Бүл үшін бүғаттаудын шығару інтірегін (1) жоғары басыңыз және қорғағыш қаптаманы (11) қажет күйге бұрыңыз.
▶ Көрганыш каптаманы (11) әрдайым, құлыптан босату інтірегінің (1) екі жудырықшасы корғаныш каптаманың (11) тиісті ойықтарына кіретіндей, реттеңіз.
▶ Корғағыш қаптаманы (11) оператордың жағына қарай үшқындардың үшуы болмайтындай орнатыңыз.
▶ Корғағыш қаптама(11) бұғattaудан шығару інітірегін (1) пайдаланғанда ғана бұрылуы керек! Әйтпесе электр құралды пайдалану мүмкін емес және сервистік қызметке тапсыру керек.
Нускау: корғағыш қаптамадағы кодтау жұдырықшалары (11) тек электр күралға жарайтын жабдықты орнатуды қамтамасыз етеді.
Тегістеуге арналған сорғыш каптама
Бояулар, лактер мен пластикті қатты металдан жасалған тостаған тәрізді дискілермен (15) шаңсыз ажарлау үшін сорғыш қаптаманы (10) пайдалануға болады. Сорғыш қаптама (10) металды өндеуге арналмаған.
Сорғыш қаптамаға (10) жарамды Bosch шаңсорғышын жалғауға болады. Ол үшін сорғыш шлангіні сору адаптерімен сорғыш қаптаманың арнайы кіріс келте құбырына жалғаңыз.
304|Қазақ
Кесуге арналған қорғағыш қаптама
▶ Кесу үшін әрдайым мыналарды пайдаланыңыз: кесуге арналған қорғаныш қаптаманы (12) немесе ажарлауға арналған қорғаныш қаптаманы (11) кесуге арналған қаптамамен (13).
▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.
Кесуге арналған қорғаныш қаптама (12) ажарлауға арналған қорғаныш қаптама (11) сияқты монтаждалады.
Металдан жасалған кесуге арналған қаптама
Металдан жасалған кесуге арналған қаптаманы (13) ажарлауға арналған қорғаныш қаптамаға (11) монтаждаңыз (А суретін қараңыз): қапсырманы кері қайырыңыз (①). Қаптаманы (13) ажарлауға арналған қорғаныш қаптамаға (11)auf енгізіңіз (②). Қапсырманы қорғаныш қаптамаға (11) қатты басыңыз (③). Бөлшектеу үшін (В суретін қараңыз) қапсырмадағы түймені басып (①), кері қайырыңыз (②). Қаптаманы (13) қорғаныш қаптамадан (11) тартып алыңыз (③).
Пластиктен жасалған кесуге арналған қаптама
Пластиктен жасалған кесуге арналған жабынды (13) ажарлауға арналған қорғаныш қаптамаға (11) орнатыңыз (С суретін қараңыз). Жабын (13) қорғаныш қаптамада (11) шерту дыбысымен және көрінетіндей тіреледі. Бөлшектеу үшін (D суретін қараңыз) қорғаныш қаптамадағы (11) (1) жабынды (13) сол немесе оң жакқа босатып, жабынды тартып шығарыңыз (2).
Бағыттауыштар бар кесуге арналған қорғағыш қаптама
Бағыттауыштары (34) бар кесуге арналған қорғаныш қаптама ажарлауға арналған қорғаныш қаптамамен бірдей орнатылады.
(8)/(9) қосымша түтқасын сөрғыш қаптамадағы қапсырма көмегімен редуктор корпусына бекіту арқылы электр құралы сөрғыш қаптамамен берік байланыстырылады. Бағыттауыш ойықтары бар сөрғыш қаптамаға (34) жарамды Bosch шансорғышын жалғауға болады. Ол үшін сөрғыш шлангіні сору адаптерімен сөрғыш қаптаманың арнайы кіріс келте құбырына жалғаңыз.
Нускау: сору кезінде сорғыш шлангіде және керек-жаракта шаңнан пайда болатын үйкеліс электрстатикалық зарядты тудырады. Пайдаланушы оны статикалық разряд ретінде сезуі мүмкін (коршаған орта факторларына және өзінің дене қалпына байланысты). Bosch компаниясы ұсақ шаң мен құрғақ материалдарды сору үшін әдette антистатикалық сорғыш шлангіні (керек-жарак) пайдалануға кеңес береді.
Кол коргағышы
Резенке ажарлау тәрелкесімен (27) немесе тостаған тәрізді қылшақпен/конустық қылшақпен/ алмас бұргылау коронкасымен жұмыс істеу үшін әрдайым қол қорғанысын (26) кип жүріңіз.
Кол корғанысын (26) қосымша түтқамен (8)/(9) бекітіңіз.
Косымша тутканы (8)/(9) жұмыс тәсіліне байланысты редуктор бастиегінің он немесе сол жағына бұрап бекітіңіз.
Электр күралын тек косымша түткамиен бірге пайдаланыңыз: (8)/(9).
Косымша тутка (8)/(9) закымдалған жағдайда, электр күралын әрі қарай пайдаланбаңыз. Косымша туткаға (8)/(9) ешкандай өзгерістер жасамаңыз.
Діріл баскыш қосымша түтка (9) дірілсіз және жайлы әрі қауіпсіз жұмыс істеуге мүмкіндік береді.
Ажарлауыш куралдарын орнату
▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз.
Шенберлер жұмыс кезінде қызады.
Тегістеу шпинделін (25) және барлық орнатылатын кұралдарды тазалаңыз.
Абразивті күралды бұрап алу және бекіту үшін шпиндельді бекіту түймесін (2) басып, шпиндельді бекітіңіз.
▶ Шпиндельді бекіту түймесін тек шпиндель токтатылған куйде басыңыз. Әйтпесе электр құралын закымдауыңыз мүмкін.
Тегістеу шенбері/кесу шенбері
Ажарлағыш кұралдардың өлшемдерін ескеріңз. Саңылау диаметрі тірек фланеціне сәйкес болуы керек. Адаптерлерді немесе жалғастырғыш тетіктерді пайдаланбаныз.
Алмасты кескіш дискілерді пайдаланғанда алмасты кескіш дискіdegі айналу бағытының көрсеткісі электр құралындағы айналу бағытына сәйкес болуын қадағалаңыз (корпустағы айналу бағытының көрсеткісін қараңыз).
Монтаждау реттілігі графикалық бетте көрсетілген.
Нускау: композиттік ажарлағыш немесе кескіш дискілерді жеткізілім живынтығындағы тірек фланецінің (14) және қыскыш гайканың (21) немесе жылдам қыскыш гайканың (22) көмегімен монтаждау кезінде аралық қабаттарды пайдалану қажет болады. Ажарлағыш/кескіш дискіні бекіту үшін тығыздауыш сақинасы бар тірек фланецін (14) ажарлау шпинделіне (25) енгізіп, қыскыш гайканы (21) бурап орнатыңыз. Пайдаланылатын ажарлағыш/кескіш дискіге байланысты (пайдалану бойынша нұсқаулықтың алдыңғы бөлігіндегі суреттерді қараңыз) қыскыш гайканың (21) туралануына назар аударыңыз және оны екі саңылаулы гайка кілтімен (қараңыз „Тез қыскыш гайка SDS-clip“, Бет 305) тартыңыз.
GWS 17-125 SB және GWS 17-125 PSB арналған нүсқау: Бекіткіш фланецті (14) монтаждау кажет емес,
себебі ол сенімді түрде алдын ала орнатылған.
Ажарлағыш немесе кескіш дискіні бөлшектеу үшін қыскыш гайканың (21) жоғарылатылған ағыту моменті кажет.
Тез кыскыш гайканы (22) (караңыз „Тез кыскыш гайка
SDS-elic“, Бет 305) пайдаланған кезде, жоғарылатылған ағыту моменті кажет емес.
▶ Тегістеу құралын орнатқаннан кейін қосу алдында орнатудың дұрыстығын және құралдың еркін айналатынын тексеріңіз. Тегістеу құралы қорғағыш қаптамага және басқа бөлшектерге үйкөлемей айналып жатқанына кез жеткізіңіз.
Тірек фланецінде (14), ортаға келтіру буылтығының айналасында пластие бөлшек (тығыздауыш сақина) орнатылған.
Тығыздауыш сақина жок немесе зақымдалған болса, тірек фланецін (14)
ары қарай пайдаланбай тұрып, міндетті түрде ауыстыру керек.
GWS 17-125 SB және GWS 17-125 PSB арналған
нускау: О төрізді сақина орнатылады. Бул О төрізді сақина болмаса, закымданса немесе бекіткіш фланец шпиндельден толығымен ажыратылса, бекіткіш фланец
Bosch уэкілетті қызмет көрсету орталығында ауыстырылуы керек.
Тез кыскыш гайка SDS-clic
Куралдарды пайдаланусыз ажарлау куралын онай ауыстыру үшін кыскыш гайканың (21) орнына тез кыскыш гайканы (22) пайдалануға болады.
▶ Тек кыскыш гайканы (22) тек ажарлағыш немесе кескіш дискілермен бірге пайдалануға болады.
Бузылмаған мінсіз тез қыскыш гайкасын пайдаланыңыз (22).
Бурап қоюда жылдам қысу сомынының жазылған жағы (22) ажарлау дискісіне көрсетпейіне көз жеткізіңіз; бағыттама индекстік белгіге (35) көрсетуі тиіс суретін қараңыз.
Дурыс бекітілген, закымдалмаған тез қыскыш гайканы сақинаны сағат тілінің бағытына қарсы бұрау әрқылы шығаруға болады. Ешкашан қатты бекемделген тез қыскыш гайканы тістеуікпен бұра- алмаңыз, екі бүйірлік тесігі бар гайка кілтін пайдаланыңыз. Гайка қілтін суретте
керсетілгендей екі бүйірлік тесігімен орнатыңыз.
Жарамды ажарлау куралдары
Осы нүсқаулықта жоғарыда атап өтілген барлық тегістеу кұралдарын пайдалануға болады.
Пайдаланылатын тегістеу күралдарының руксат етілген айналымдар саны [мин⁻¹] немесе айналу жылдамдығы [м/с] төменде берілген кестедегі мәндерден төмен болмауы керек.
Сондыктан тегістеу құралының жапсырмасында көрсетілген рүқсат етілген айналымдар санын немесе айналу жылдамдығын сақтаңыз.
| макс. [мм] [мм] [°] | |||||||
| D b s d a [мин | -1] [м/с] | ||||||
| 125 | 7,2 | - | 22,2 | - | 11500 | 80 | |
| 150 | 7,2 | - | 22,2 | - | 9700 | 80 | |
| 125 | 4,2 | - | 22,2 | - | 11500 | 80 | |
| 150 | 4,2 | - | 22,2 | - | 9700 | 80 | |
| 125 | - | - | - | - | 11500 | 80 | |
| 150 | - | - | - | - | 9700 | 80 | |
306|Қазақ
| макс. [мм] [мм] [°] |  | ||||||
| D b s d a [мин | -1][м/с] | ||||||
| 125 | 6 | 10 | 22,2 | >0 | 11500 | 80 | |
| 150 | 6 | 10 | 22,2 | >0 | 9700 | 80 | |
A) Тек GWS 17-125 SB және GWS 17-125 PSB үшін: ішкі бұрандасы бар дискілі қылшақтарды пайдаланбаңыз.
Редуктор бастиегін бурау (Е суретін қараңыз)
Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Редукторлык бастиекті 90° қадаммен бұрауға болады. Осылайша ажыратқышты арнайы жұмыс жағдайларына, мысалы, солақайлар үшін оңтайлы басқару күйіне келтіруге болады.
4 буранданы толығымен бұрап босатыңыз (①). Редукторлық бастиекті корпусстан шығармай жаңа күйге баяу бураңыз (②). 4 буранданы қайтадан мықтап тартыңыз (③).
Шаң сүзгісін бөлшектеу (F және G суретті караңыз)
Электр куралының астыңғы жағындағы шаң сүзгісін (4) керсеткі бағытымен жылжытып шығарыңыз. Шаң сүзгісін (4) бүйірінен ұстамаңыз және тартып шығармаңыз.
Шанды және жоңқаларды сору
Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шанды жуту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өңдеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өнделуі мүмкін.
– Мумкіншілігінше осы материал үшін сәйкес келетін шансорғышты пайдаланыңыз.
- Жумыс орнының жаксы желдетілуіне кез жеткізіңіз.
- Р2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.
Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.
Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң оңай түтануы мүмкін.
Пайдалану
▶ Электр куралға токтағанша жуктеме түсірмеңіз.
▶ Барлық жұмыстардан алдың электр құралының желілік айырын розеткадан шығарыңыз.
▶ Тірек қабырғаларда ойықтар жасағанда абайлаңыз, «Статика туралы нүсқаулар» тарауын қараңыз.
▶ Салмағы турақты қалыпты қамтамасыз етпесе, дайындаманы бекітіңіз.
Жоғары жуктемеден кейін электр құралдың біраз салқындауына, бірнеше минут бос жүрісте жұмыс істеуіне мүмкіндік беріңіз.
Электр куралды абразивті-кесу станинада пайдаланбаңыз.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз.
Шенберлер жұмыс кезінде қызады.
▶ Байланыстырылған ажарлағыш құралдардың көмегімен сыдырып ажарлау кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы (11) пайдаланыңыз.
▶ Ешкашан кесу шецберлерін сыдырып тегістеу үшін пайдаланбаңыз.
Сыдырып ажарлау кезінде кесуге арналған қорғаныш қаптама (12) немесе ажарлауға арналған қорғаныш қаптама (11) монтаждалған кесуге арналған қаптамамен (13) бірге дайындамаға соғылып, бақылау мүмкіндігінен айырылуға әкелуі мүмкін.
30°-40° еңкейту бұрышымен сыдырып ажарлау кезінде ең жақсы нәтижелерге қол жеткізуге болады. Электр құралын орташа қысыммен алға-артқа жылжытыңыз. Нәтижесінде дайындама тым қатты қызбайды, түсін взөгертпейді және қатпарлар пайда болмайды.
Кесуге де, ажарлауға да рүқсат етілген байланыстырылған дискілер пайдаланылған кезде, кесуге арналған қорғаныш қаптаманы (12) немесе ажарлауға арналған қорғаныш қаптаманы (11) монтаждалған кесуге арналған қаптамамен (13) бірге пайдалану керек.
Желпуіш тәрізді ажарлағыш дискімен үстіңгі беттерді ажарлау
Желпуіш төрізді ажарлағыш дискімен ажарлау кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы пайдаланыңыз (11).
Желпуіш тәрізді ажарлағыш дискімен (керек-жарак), сонымен қатар дәңес беттерді және профильдерді де өндеуге болады. Желпуіш тәрізді ажарлағыш дискілер әдеттегі ажарлағыш дискілермен салыстырғанда ұзағырақ қызмет етеді, азырақ шуыл шығарады және төменірек ажарлау температурасына не болады.
Ажарлау тәрелкесімен үстіңгі беттерді ажарлау
Резенке тегістеу тәрелкесімен (27) жұмыстар үшін әрқашан қол қорғағышын (26) киіңіз.
Ажарлау тәрелкесімен ажарлау әрекетін қорғаныш қаптамасыз орындауға болады.
Орнату реті суреттер бар бетте көрсетілген.
Домалак гайканы (29) бурап бекітіңіз де, екі саңылаулы кілтпен тартыңыз.
Тостаған тәрізді қылшак/дискілі қылшак/конустық қылшак
Ажарлағыш қылшақтармен өндеу кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы пайдаланыңыз (11). Тостаған тәрізді қылшақтармен/конустық қылшақтармен өндеу әрекетін қорғаныш қаптамасыз орындауға болады.
▶ Тостаған тәрізді немесе конустық қылшақпен жұмыстар өткізу үшін әрдайым қол қорғанысын (26) монтажданыз.
▶ Дискілі қылшақтардың максимальды руксат етілген өлшемдерінен асырған жағдайда, дискілі қылшақтардың сымдары қорғаныш қаптамаға тиіп, сынуы мүмкін.
Орнату реті суреттер бар бетте көрсетілген.
M14 ирек оймасы бар тостаған тәрізді қылшақты/ конустық қылшақты/дискілі қылшақты, ол шпиндель ирек оймасының шетіндегі ажарлау шпинделінің фланецімен тығыз жанасатындай, ажарлау шпинделіне бурап бекіту кажет. Тостаған тәрізді қылшақты/конустық қылшақты/ дискілі қылшақты айыр тәрізді кілтпен бекемдеңіз.
22,22 мм диаметрлі дискілі қылшақты бекіту үшін тығыздауыш сақинасы бар тірек фланецін (14) ажарлау шпинделіне (25) енгізіңіз, домалақ гайканы (29) бұрап бекітіңіз және оны екі саңылаулы кілтпен тартыңыз.
Металды кесу
▶ Металл материалдарды байланыстырылған кескіш дискілермен немесе алмас кескіш дискілермен кескен кезде әрдайым кесуге арналған қорғаныш қаптаманы (12) немесе ажарлауға арналған қорғаныш қаптаманы (11) монтаждалған кесуге арналған қаптамамен (13) бірге пайдаланыңыз.
Ажарлауға арналған қорғаныш қаптаманы (11) байланыстырылған кескіш дискілермен кесу жумыстары үшін пайдаланған кезде, дискілер сынған жағдайда, үшқын мен бөлшектер және диск бөліктері тиоінің артқан қаупі туындайды.
Кескіш дискімен кескенде біркелкі, материал үшін дұрыс беріліспен жұмыс істеңіз. Кескіш дискіге қысым түсірмеңіз, оны еңкейтпеціз және шайқамаңыз.
Буйірлік крысыммен айналғанда кескіш дискіні токтатпаңыз.
Электр құралын әрқашан айналу бағытына қарсы жүргізу керек. Әйтпесе бақылаусыз кесілген жерден шығу қаупі туындайды.
Профильдерді немесе төрт қырлы кұбырларды кесу кезінде кесуді ең аз көлденен қимада бастаңыз.
Тасты кесу
Тасты материалдарды тас/бетонға арналған байланыстырылған кескіш дискілермен немесе алмас кескіш дискілермен кескен кезде әрдайым кесуге арналған бағыттауыштары бар сорғыш қаптаманы (34), кесуге арналған қорғаныш қаптаманы (12) немесе ажарлауға арналған қорғаныш қаптаманы (11) монтаждалған кесуге арналған қаптамамен бірге пайдаланыңыз (13).
▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.
▶ Шантуткыш маскасын киіңіз.
▶ Бул электр куралды тек курғақ кесу/курғақ тегістеу үшін пайдалануға болады.
Кесуге арналған қорғаныш қаптаманы (12), ажарлауға арналған қорғаныш қаптаманы (11) немесе ажарлауға арналған қорғаныш қаптаманы (11) монтаждалған ажарлауға арналған қаптамамен (13) бірге бетон немесе кіркіш қалауда кесу және ажарлау әрекеттері үшін пайдаланған кезде, асқын шаң жуктемесі пайда болады және кері соққыға әкелуі мүмкін электр құралын бақылау мүмкіндігінен айырылудың артқан қаупі туындайды.
Тасты кесу үшін алмас кескіш дискілерді пайдаланған жөн.
Бағыттауыштары бар қорғаныш қаптаманы (34)
пайдалану үшін тас шаңын сорып алу үшін шаңсорғышты пайдалану керек. Bosch арнайы шаңсорғыштарды ұсынады.
Электр куралын өшіріңіз және бағыттауыштардың алдыңғы бөлігімен бөлшекке орнатыңыз.
Электр құралын біркелкі, материалға сәйкес
беріліспен жылжытыңыз.
Курамында киыршык тас эте көп болатын аса катты материалдарды, мысалы,
бетонды өндеу кезінде алмас кескіш диск қызып кетуі және зақымдалуы мүмкін. Алмас кескіш дискідегі үшқын осыны білдіреді.
Осы жағдайда жұмысты төқтатыңыз және алмас кескіш дискіні бос жүріс күйінде, ең жоғары жылдамдықта қыска уақыт салқындатыңыз.
Өнімділіктің айтарлықтай төмендеуі және пайда болатын үшқын алмас кескіш дискінің дәкір болғанын білдіреді.
Оны абразивті материалда, мысалы, силикат кірпіште кыскаша кесу арқылы өткірлеуге болады.
Баска материалдарды кесу
Пластик, композиттік материалдар және т.с.с. материалдарды байланыстырылған кескіш дискілермен немесе Carbide Multi Wheel кескіш дискілерімен кескен кезде әрдайым кесуге арналған қорғаныш қаптаманы (12) немесе
308|Қазақ
ажарлауға арналған қорғаныш қаптаманы (11) монтаждалған кесуге арналған қаптамамен (13) бірге пайдаланыңыз. Бағыттауыштары бар сорғыш қаптаманы (34) пайдалану арқылы шаңның жақсырақ сорылуына қол жеткізесіз.
Алмас бурғылау коронкаларымен жұмыс істеу
▶ Күргақ алмас бүргылау коронкаларын пайдаланыңыз.
▶ Алмас бурғылау коронкаларымен жұмыстар өткізу үшін әрдайым қол қорғанысын (26) монтаждаңыз.
Алмас бурғылау коронкасын дайындамамен параллель етіп орнатпаңыз. Дайындаманы еңкейтіп және айналмалы қөзғалыстармен батырыңыз. Ослайша алмас бурғылау коронкасының оңтайлы суытылуына және ұзақ жарамдық мерзіміне қол жеткізесіз.
Статика туралы нускаулар
Көтергіш кабырғалардағы ойықтар үлтық нормативтермен реттеледі. Бул нұсқауларды міндетті түрде орындау керек. Жұмысты бастамас бұрын статика жәніндегі маманмен, сәулетшімен немесе прорабпен кеңесіңіз.
Icke косу
Элект құралы куат қоры жеткіліксіз немесе іске қосу тогын қүшейтетін сәйкес кернеу реттегішімен жабдықталмаған электр генераторларынан куат алса, қосу кезінде куат төмендеуі немесе электр құралы әдеттен тыс әрекет етуі мүмкін.
Генератордың жарамдылығын, әсіресе, желі үшін жарамдылығын тексеріңіз.
Желі куатына назар аударыңыз! Ток көзінің куаты электр күралдың зауыттық тактайшасындағы мәліметтеріне сай болуы қажет.
Косу/өшіру
Электр құралын Іске қосу үшін қосқыш/өшіргішті (3) алға жылжытыңыз.
Коскыш/өшіргішті (3) орнату үшін коскыш/өшіргішті (3) төменге тірелгенше басыңыз.
Электр куралын өшіру үшін, қосқыш/өшіргішті (3) жіберіп немесе ол бекітілген болса қосқыш/өшіргішті (3) қыска артында төмен басып сосын жіберіңіз.
Пайдаланудан алдын ажарлау куралдарын кайта тексеріціз. Ажарлау куралы берік орнатылып, еш кедергісіз айналуы кажет. 1 минут ішінде сынау жумысын жуктемесіз орындаңыз. Ақауы бар, домалақ емес және дірілдейтін ажарлау куралдарын пайдаланбаңыз. Бузылған ажарлау куралдары жарылып, зақымдарға алып келуі мүмкін.
Косу/өшіру
(GWS 17-125 PS / GWS 17-150 PS / GWS 17-125 PSB)
Электр құралын іске қосу үшін босату інтірегін (7) артқа жылжытып, ажыратқышты (3) жоғары қарай басыңыз.
Электр құралын өшіру үшін ажыратқышты (3) жіберіңіз.
Пайдаланудан алдын ажарлау құралдарын қайта тексеріңіз. Ажарлау құралы берік орнатылып, еш кедергісіз айналуы қажет. 1 минут ішінде сынау жұмысын жүктемесіз орындаңыз. Ақауы бар, домалақ емес және дірілдейтін ажарлау құралдарын пайдаланбаңыз. Бұзылған ажарлау құралдары жарылып, зақымдарға алып келуғ мүмкін.
Техникалық күтім және қызмет
Кызмет көрсету және тазалау
Барлык жумыстардан алдын электр куралының желілік айырын розеткадан шығарыңыз.
Жаксы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза устаңыз.
▶ Тетенше жумыс жағдайында мүмкін болғанша шаңсорғышты пайдаланыңыз. Желдеткіш тесікті жиї үрлеп, тазартып артық тоқтан сақтайтын қосқышты (PRCD) қосыңыз. Металды өндеуде тоқ өткізетін шаң электр құралының ішінде жиналуы мүмкін. Электр құралының өкшаулағышы зақымдалуы мүмкін.
Жабдыктарды мукият сактаңыз және күтіңіз.
Егер байланыс сымын алмастыру кажет болса, қауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс.
Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және аскын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дүкендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.
Сатушки (өндіруши) сатып алушыға өнімдер туралы каждетті және шынайы акқаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акқарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.
Егер тутынушы сатып алатын өнімдер әлдеқашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, тутынушыға бүл туралы ақпарат берілуі тиіс.
Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:
– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бүйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бүйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушы осы бүйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туралы ақпаратты сатып алушыға беруге міндетті;
– Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі әтіп кеткен, бұзылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міңдетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.
Тутынушыға қызмет көрсету және пайдалану кеңестері
Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сөндай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төменdegі мекенжай бойынша қолжетімді: www.bosch-pt.com
Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.
Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.
Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.
Қазақстан
Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:
"Роберт Бош" (Robert Bosch) ЖШС
Алматы к.,
Казакстан Республикасы
050012
Муратбаев к., 180 уй
"Гермес" БО, 7 кабат
Тел.: +7 (727) 331 31 00
Факс: +7 (727) 233 07 87
E-Mail: ptka@bosch.com
Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті
акпаратты Ciз: www.bosch-professional.kz ресми сайттан ала аласыз
Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыкқан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:
- механикалык закымдардың жоктығы;
– пайдалану бойынша нускаулык талаптарының бузылу белгілерінің жоктығы;
– пайдалану бойынша нүсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
– электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі; - біліксіз жәндеу белгілерінің жоктығы.
Кепілдік төмендегі жағдайларда қолданылмайды:
– форс-мажор жағдайларына байланысты кез келген сынықтар;
– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.
Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпытү тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:
- табифи тозу (ресурстың толық пайдаланылуы);
– қате орнату, руксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыкқан жабдық пен оның бөліктері;
– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жогары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)
Кәдеге жарату
Электр күралдар, жабдыктар және бумаларын айналаны коргайтын кәдеге жаратуға апару қажет.
Электр куралдарды үй кокысына тастамаңыз!
Тек қана ЕО елдері үшін:
Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және үлтық заңдарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.
Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу
310 | Română
мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.
