Terméktípus	Vízpumpa
Márka	Metabo
Modell	HWA 3500 Inox
Kategória	Vízpumpa
Felhasználás	Tiszta víz szállítása, öntözés, locsolás, kútszivattyú, esővíz, medenceürítés
Tiltott folyadékok	Ivóvíz, élelmiszerek, sós víz, robbanásveszélyes/gyúlékony/maró anyagok, >35 °C folyadékok, homokos víz
Ház anyaga	Rozsdamentes acél (Inox)
Elektromos táplálás	Hálózat 30 mA-es áram-védőkapcsolón (RCD) keresztül
Motorvédelem	Szárazon futás elleni védelem, túlmelegedés elleni védelem, újraindítás
Elektronikus funkciók	Automatikus leállítás zárt vezetéknél, szárazon futás elleni védelem, készenléti üzemmód
Önfelszívó	Igen
Szívócsatlakozás	Belső átmérő min. 25 mm (1")
Nyomócsatlakozás	Ajánlott belső átmérő 1" (25 mm)
Maximális üzemi nyomás	10 bar (csővezeték-alkatrészek)
Maximális folyadékhőmérséklet	35 °C
Karbantartás	A szűrő rendszeres tisztítása, ürítés fagy előtt
Fagyvédelem	Fagymentes helyen tárolandó (min. 5 °C)
Maximális szívómagasság	Nincs meghatározva - tartsa be a gyártó utasításait
Maximális áramlási sebesség	Nincs meghatározva - hivatkozzon a jelleggörbére

Gyakran ismételt kérdések - HWA 3500 Inox METABO

Hogyan kell telepíteni a HWA 3500 Inox szivattyút?

A szivattyút vízszintes helyzetben, száraz, jól szellőző, időjárástól védett helyen telepítse. Biztosítson stabil és sík felületet. Tartson legalább 5 cm távolságot a falaktól. Ne csavarozza a szivattyút, használjon rugalmas alátétet a rezgések elkerülése érdekében.

Mi a szivattyú maximális szívómagassága?

A maximális szívómagasság a konfigurációtól függ, és nincs megadva a használati útmutatóban. Ügyeljen arra, hogy ne lépje túl a műszaki adatokban (a használati útmutató 3. oldala) feltüntetett szívómagasságot. Használjon visszacsapó szelepet, és szükség esetén töltse fel a szívóvezetéket.

Mi a teendő, ha a szivattyú nem indul el?

Először ellenőrizze az elektromos táplálást (dugasz, biztosíték, kábel). Ha a piros LED világít, a szárazon futás elleni védelem aktív: biztosítson megfelelő vízszintet, és nyomja meg a BE/KI gombot (3). Ha a motor túlmelegszik, várja meg, amíg lehűl. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Metabo vevőszolgálatával.

Hogyan kell légteleníteni a szivattyút a telepítés után?

Nyissa ki a nyomóvezetéket (csap vagy fúvóka). Csavarja ki a vízbetöltő csavart (11), lassan töltse fel tiszta vízzel, amíg a szivattyú teljesen meg nem telik, majd csavarja vissza. Indítsa el a szivattyút. A levegő a nyitott vezetéken távozik. Amint a víz folyamatosan áramlik, a légtelenítés befejeződött.

A szivattyú folyamatosan működhet?

Nem, a szivattyú nem folyamatos üzemre készült. Háztartási és kerti használatra szolgál. A folyamatos használat túlmelegedéshez és a készülék károsodásához vezethet.

Milyen típusú vizet használhatok a szivattyúval?

A szivattyú tiszta vízhez (esővíz, kútvíz, medencevíz) készült. Ne használjon ivóvizet, sós vizet, vegyi folyadékokat, koptató folyadékokat vagy 35 °C-nál melegebb folyadékokat.

Hogyan kell tisztítani a szivattyú szűrőjét?

Csavarja le a fedelet (14) a kulcs (13) segítségével. Húzza felfelé a szűrőegységet (15). Szerelje szét: rögzítse a tálcát (16), forgassa el a szűrőt (17) az óramutató járásával megegyező irányba, és vegye ki a tálcát. Tisztítsa meg a tálcát folyó víz alatt, a szűrőt pedig puha kefével. Szerelje össze fordított sorrendben.

Mi a teendő fagyveszély esetén?

A fagy tönkreteszi a szivattyút, mert vizet tartalmaz. Fagyveszély esetén (<4 °C) szerelje le a szivattyút és a tartozékokat. Ürítse ki teljesen a vizet a leeresztő csavar (8) kicsavarásával. Tárolja a készüléket fagymentes helyiségben (min. 5 °C).

Mit jelentenek a LED-ek?

A lassan villogó zöld LED (2) a készenléti üzemmódot jelzi. Folyamatos zöld: normál működés. Gyorsan villogó zöld, majd piros: szárazon futás elleni védelem. Folyamatos piros: hiba. Kék: 'A' mód aktiválva. További részletekért olvassa el a használati útmutató 7.1 fejezetét.

Használhatom a szivattyút időkapcsolóval vagy hidromattal?

Igen, de aktiválni kell az 'A' módot a BE/KI gomb (3) 3 másodperces nyomva tartásával. A LED kékre vált. Ebben az üzemmódban a szivattyú külső eszközzel vezérelhető. A szárazon futás elleni védelem továbbra is aktív.

HASZNÁLATI ÚTMUTATÓ HWA 3500 Inox METABO

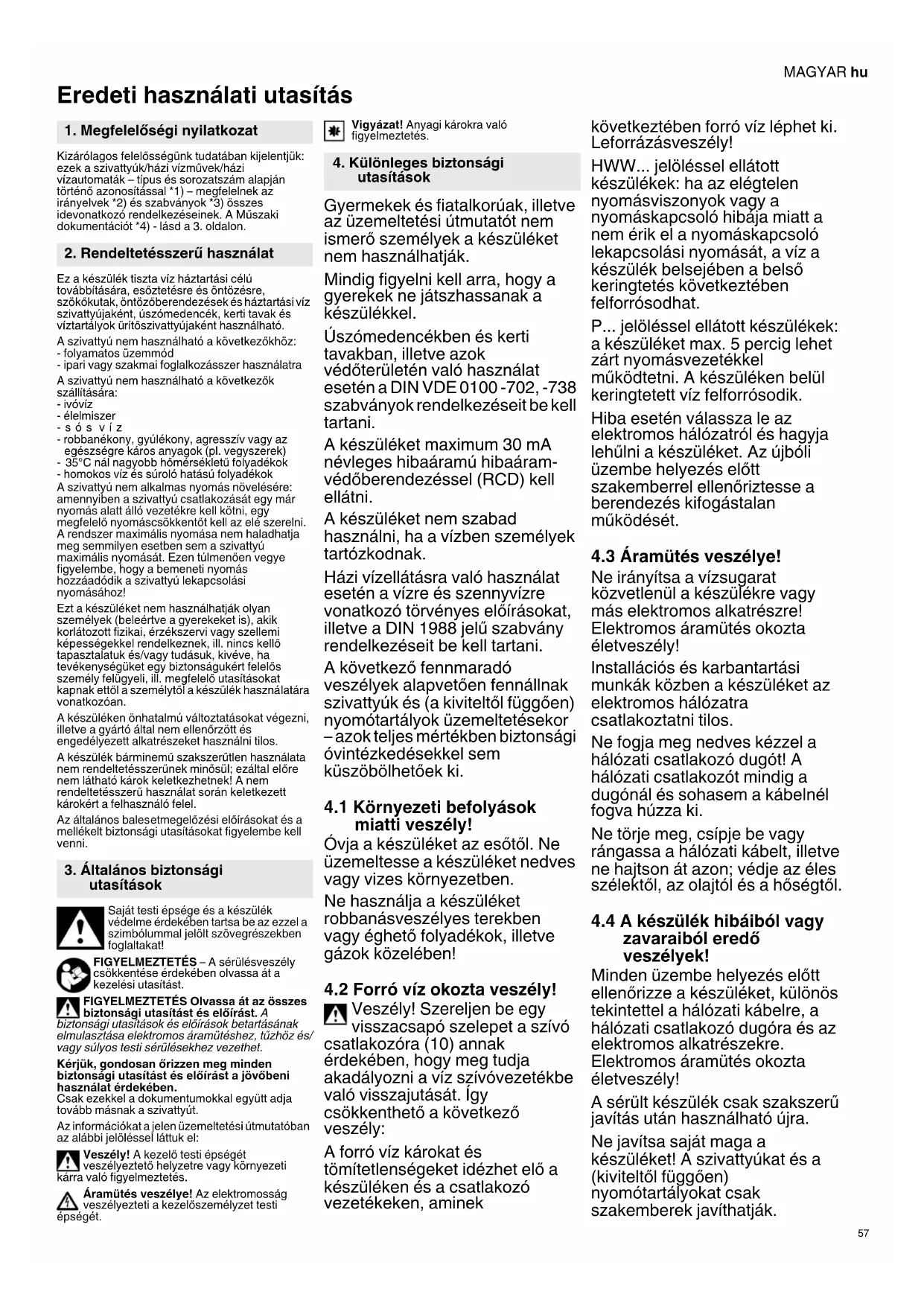

hu Eredeti használati utasítás 57

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: ezek a szivattyúk/házi vízművek/házi víz automaták – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozo rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon.

2. Rendeltetésszerű használat

Ez a készülék tiszta víz háztartási célú továbbítására, esőztetésre és öntözésre, szökőkutak, öntözöberendezések és háztartási víz szivattyújaként, úszömedencék, kerti tavak és víztartályok ürítőszivattyújaként használható.

A szivattyú nem használható a következőkhöz: - folyamatos üzemmód

- ipári vagy szakmai foglalkozásszer használatra

A szivattyú nem használható a következők szállítására:

- IVÓVÍZ

- élelmiszer

- s ó s ví z

- robbanékony, gyúlékony, agresszív vagy az egészségre káros anyagok (pl. vegyszerek)

- 35°C nál nagyobb hömérsékletű folyadékok - homokos víz és súroló hatású folyadékok

A szivattyú nem alkalmas nyomás növelésére: amennyiben a szivattyú csatlakozását egy már nyomás alatt álló vezetékre kell kötni, egy megfelelő nyomáscsökkentőt kell az elé szerelni.

A rendszer maximális nyomása nem haladhatja meg semmilyen esetben sem a szivattyú maximális nyomását. Ezen túlmenően vegye figyelembe, hogy a bemeneti nyomás hozzáadódik a szivattyú lekapcsolási nyomásához!

Ezt a készüléket nem használhatják olyan személyek (beleértve a gyerekeket is), akik korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkeznek, ill. nincs kellő tapasztalatuk és/vagy tudásuk, kivéve, ha tevékenységüket egy biztonságukért felelős személy felügyeli, ill. megfelelő utasításokat kapnak ettől a személytől a készülék használatára vonatkozóan.

A készüléken önhatalmú változtatásokat végezni, illetve a gyártó által nem ellenőrzött és engedélyezett alkatrészeket használni tilos.

A készülék bárminemű szakszerűtlen használata nem rendeltetésszerűnek minősül; ezáltal előre nem látható károk keletkezhetnek! A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.

Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni.

3. Általános biztonsági utasítások

Saját testi épsége és a készülék védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat!

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a kezelési utasítást.

FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást. A

biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan örizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.

Csak ezekkel a dokumentumokkal együtt adja tovább másnak a szivattyút.

Az információkat a jelen üzemeltetési útmutatóban az alábbi jelöléssel láttuk el:

Veszély! A kezelő testi épségét veszélyeztető helyzetre vagy környezeti a való figyelmeztetés.

Áramütés veszélye! Az elektromosság veszélyezteti a kezelőszemélyzet testi gét.

Vigyázat! Anyagi károkra való figyelmeztetés.

4. Különleges biztonsági utasítások

Gyermekek és fiatalkorúak, illetve az üzemeltetési útmutatót nem ismerő személyek a készüléket nem használhatják.

Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.

Úszómedencékben és kerti tavakban, illetve azok védőterületén való használat esetén a DIN VDE 0100 -702, -738 szabványok rendelkezéseit be kell tartani.

A készüléket maximum 30 mA névleges hibaáramú hibaáram-védőberendezéssel (RCD) kell ellátni.

A készüléket nem szabad használni, ha a vízben személyek tartózkodnak.

Házi vízellátásra való használat esetén a vízre és szennyvízre vonatkozó törvényes előírásokat, illetve a DIN 1988 jelű szabvány rendelkezéseit be kell tartani.

A következő fennmaradó veszélyek alapvetően fennállnak szivattyúk és (a kiviteltől függően) nyomótartályok üzemeltetésekor – azok teljes mértékben biztonsági óvintézkedésekel sem küszöbölhetőek ki.

4.1 Környezeti befolyások miatti veszély!

Óvja a készüléket az esötől. Ne üzemeltesse a készüléket nedves vagy vizes környezetben.

Ne használja a készüléket robbanásveszélyes terekben vagy éghető folyadékok, illetve gázok közelében!

4.2 Forró víz okozta veszély!

! Veszély! Szereljen be egy visszacsapó szelepet a szívó csatlakozóra (10) annak érdekében, hogy meg tudja akadályozni a víz szívóvezetékbe való visszajutását. Így csökkenthető a következő veszély:

A forró víz károkat és tömítetlenségeket idézhet elő a készüléken és a csatlakozó vezetékeken, aminek

következtében forró víz léphet ki. Leforrázásveszély!

HWW... jelöléssel ellátott készülékek: ha az elégtelen nyomásviszonyok vagy a nyomáskapcsoló hibája miatt a nem érik el a nyomáskapcsoló lekapcsolási nyomását, a víz a készülék belsejében a belső keringtetés következtében felforrósodhat.

P... jelöléssel ellátott készülékek: a készüléket max. 5 percig lehet zárt nyomásvezetékkel működtetni. A készüléken belül keringtetett víz felforrósodik.

Hiba esetén válassza le az elektromos hálózatról és hagyja lehülni a készüléket. Az újbóli üzembe helyezés előtt szakemberrel ellenőriztesse a berendezés kifogástalan működését.

4.3 Áramütés veszélye!

Ne irányítsa a vízsugarat közvetlenül a készülékre vagy más elektromos alkatrészre! Elektromos áramütés okozta életveszély!

Installációs és karbantartási munkák közben a készüléket az elektromos hálózatra csatlakoztatni tilos.

Ne fogja meg nedves kézzel a hálózati csatlakozó dugót! A hálózati csatlakozót mindig a dugónál és sohasem a kábelnél fogva húzza ki.

Ne törje meg, csípje be vagy rángassa a hálózati kábelt, illetve ne hajtson át azon; védje az éles szélektől, az olajtól és a hőségtől.

4.4 A készülék hibáiból vagy zavaraiból eredő veszélyek!

Minden üzembe helyezés előtt ellenőrizze a készüléket, különös tekintettel a hálózati kábelre, a hálózati csatlakozó dugóra és az elektromos alkatrészekre.

Elektromos áramütés okozta életveszély!

A sérült készülék csak szakszerű javítás után használható újra.

Ne javítsa saját maga a készüléket! A szivattyúkat és a (kiviteltől függően) nyomótartályokat csak szakemberek javíthatják.

MAGYARhu

Vigyázat! A készülék zavarai vagy hibái okozta vízkárok, pl. helyiségek elárasztása, elkerülése érdekében:

• Tervezzen meg megfelelő biztonsági intézkedéseket, pl.: riasztóberendezés vagy gyűjtő medence felügyelettel A gyártó nem vállal felelősséget az olyan esetleges károkért, amelyek a
• készülék nem rendeltetésszerű használata,
• a készülék tartós üzem miatti túlterhelése,
• a készülék nem fagyvédett üzemeltetése vagy tárolása,
• a készüléken végzett önhatalmú átalakítások miatt keletkeztek. Elektromos készülékeket csak elektromos szakember javíthat!
• A gyártó által nem ellenőrzött és engedélyezett alkatrészek felhasználása,
• illetve nem megfelelő installációs anyagok (szerelvények, csatlakozó vezetékek, stb.) használata miatt keletkeztek.

Megfelelő installációs anyag:

- nyomásálló (min. 10 bar)

-h óálló (min. 100 °C)

Univerzális elfordítható csatlakozók (bajonettcsatlakozók) csak akkor használhatóak, ha a biztonságos tömítés érdekében kiegészítő rögzítőgyűrűvel rendelkeznek.

5. Áttekintés

Lásd a 2. oldalon. Az ábrák minden készülékre vonatkozóan példa értékűek.

1 LED (hiba)
2 LED (On, Standby, Info) *
3 gomb (be, kikapcsoló, adott esetben „A-üzemmód“, Reset) *
4 ke z el ömező*
5 szivattyú
6 nyomótartály ("tartály") *
7 Előtöltő nyomás levegőszelep *
8 vízleeresztő csavar
9 nyomás mérő (víznyomás) *
10 szívó csatlakozó
11 vízbetöltö csavar
12 nyomó csatlakozó
13 kulcs *
14 fedél *
15 szüröegység *
16 pohár
17 szürő *
18 visszacsapó szelep *
* kiviteltöl függöen

6. Üzembe helyezés

6.1 Felállítás

A készüléket egy száraz (a levegő páratartalma max. 80 %), jól szellőztetett és az időjárás hatásaitól védett helyen kell vízszintesen felállítani. A biztonságos, egyenletes és stabil állását a készülék maximális vízszintje mellet is garantálni kell. A szellőzőnyilásokat nem lehet letakarni, és azok nem szívhatnak fel szennyeződést. A falaktól és egyéb tárgyaktól való

távolság min. 5 cm kell legyen. Védje a fagytól - lásd a 8.3. fejezet

A vibrációk elkerülésére a készüléket nem szabad lecsavarozni, azt rugalmas alátétre kell állítani.

Kerti tavaknál és úszómedencéknél történő használat esetén védeni kell a készüléket előntés és vízbe esés ellen. A vonatkozó törvényi előírásokat be kell tartani.

6.2 A szívó vezeték csatlakoztatása

Vigyázat! A szívó vezetéket úgy kell felszerelni, hogy az ne gyakoroljon a szivattyúra semmilyen mechanikai erőt vagy feszültséget.
Vigyázat! A szivattyú homoktól és szennyeződéstől való védelmére használjon szívó szűrőt.
Vigyázat! Ahhoz, hogy a szivattyú kikapcsolt állapotában a víz ne folyhasson le, feltétlenül visszacsapó szelep használata szükséges.

Javasoljuk, hogy a visszacsapó szelepeket a szivótömlő szívó nyilására és a szivattyú szívó csatlakozására (10) szerelje fel. Egyes modelleknél a visszacsapó szelepet gyárilag beépítették (lásd a műszaki adatokat a 13. fejezetben).

Tömítse le az összes csatlakozást menettömítő szalaggal (kb. 10-15 tekercseléssel a menet irányában). A tömítetlenségek levegőbeszívást okoznak, ami hátráltatja vagy megakadályozza a víz felszívását.

A szívó vezeték legalább 1" (25 mm) belső átmérővel kell rendelkezzen; megtörés- és vákuumbiztos kell legyen.

A szívó vezeték a lehető legrövidebb kell legyen, mert a vezetékhossz növekedésével csökken a szállítási teljesítmény.

A levegőzárványok kiküszöbölése érdekében a szívó vezetéknek a szivattyúig folyamatosan emelkednie kell.

Biztosítani kell a megfelelő vízellátást és a szívó vezeték végének mindig víz alatt kell lennie. Figyeljen arra, hogy a szívóvezeték ne legyen a talajon, hogy ne szívhasson fel homokot vagy szennyeződést. Ehhez pl. lebegő levétel is alkalmazható tartozékként.

6.3 A nyomó vezeték csatlakoztatása

A súrlódási veszteség csökkentéséhez a nyomóvezeték legalább 1" (25 mm-es) belső átmérővel kell rendelkezzen. Kisebb átmérő alkalmazásakor, pl. 1/2" esetén, a rossz légtelenítés miatt alkalmazási problémák léphetnek fel.

Vigyázat! A nyomó vezetéket úgy kell felszerelni, hogy az ne gyakoroljon a szivattyúra semmilyen mechanikai erőt vagy feszültséget.

Megjegyzés: HWWI..., HWAI... (Beépített szűrővel ellátott szivattyúk): töltse fel a szivattyút csatlakoztatás előtt (lásd a 6.7. fejezetet).

Tömítse le az összes csatlakozást menettömítő szalaggal a vízkiszivárgás megakadályozása érdekében (kb. 10-15 tekercseléssel a menet irányában).

A nyomóvezeték minden része nyomásállónak és szakszerüen felszereltnek kell lennie.

Veszély! A nem nyomásálló részek és a szakszerütlen szerelés a nyomó vezeték üzem közbeni szétrepedését idezhetik elő. A nagy nyomással kilépő folyadék személyi sérülést okozhat!

6.4 Csatlakozás csöhálózatra

A vibrációk és zajok csökkentésére a készüléket hajlékony tömlökkel kell csatlakoztatni a csőhálózathoz.

Rögzített csövek esetén javasolt azokat az első 2 méteren felfelé haladóan lehelyezni a lehető legjobb légtelenítés biztosítása érdekében.

6.5 Hálózati csatlakozás

Aramütés veszélye! Nedves környezetben ne, és csak a

következő feltételek mellett üzemeltesse a készüléket:

• A készülék csak szakszerűen felszerelt, földelt és ellenőrzött, védőföldeléssel ellátott aljzathoz csatlakoztatható.
• A hálózat feszültsége, frekvenciája és a biztosítás feleljen meg a műszaki adatoknak.
• A készüléket maximum 30 mA névleges hibaáramú hibaáram-védőberendezéssel (RCD) kell ellátni.
• Az elektromos csatlakozások nem lehetnek vízben, illetve elárasztással veszélyeztetett helyen. Szabadban történő üzemeltetés esetén az elektromos csatlakozások fröccsenő víz ellen védettek kell legyenek.
• A hosszabbító kábelek megfelelő keresztmetszettel rendelkezzenek. A kábeldobokat teljesen le kell tekerni.
• Az országos installációs előírásokat be kell tartani.

6.6 Az elótöltő nyomás beállítása (csak a HWW..., HWWI... készülékeknél)

Üzembe helyezés előtt állítsa be az elótöltő nyomást. Lásd a 9.4. fejezetet.

6.7 A szivattyú feltöltése és felszívás

Figyelem! A szivattyút minden új csatlakoztatás vagy vízvesztés, ill. levegő beszívása esetén fel kell tölteni vízzel. A szivattyú víz nélküli üzemeltetése annak tönkremenetelét okozza! A zavarmentes üzem biztosítása érdekében javasolt az első használatba vétel esetén elegendó víz leszívása a rendszer teljes légtelenítése érdekében.

Megjegyzés: HWWI..., HWAI..., (Beépített szűrővel ellátott szivattyúk): feltöltéshez le kell venni a szűröt és kiegészítőleg a nyomó csatlakozáson (12) keresztül kell feltölteni.

• Csavarozza ki a vízbetöltő csavart (11) a tömítéssel együtt.
• Töltsön be lassan tiszta vizet, amíg a szivattyú meg nem telik.
• Csavarja be ismét a vízbetöltő csavart (11) a tömítéssel együtt.
• Nyissa ki a nyomó vezetéket (nyissa ki a vizcsapot, ill. a szórófúvókát), hogy a szíváskor távozni tudjon a levegő.
• Kapcsolja be a készüléket (lásd 7.. fejezet).
• A készülék üzemkészségét a víz egyenletes kilépése jelzi.
  Megjegyzés: a szívó vezetéket nem kell feltölteni, merl a szivattyú önfelszívó. A vezeték hosszától és átmérőjétől függően időt vehet igénybe a nyomás felépülése. Ha csökkenteni kívánja a felszívási időt: szereljen visszacsapó szelepet a szívótömlő szívó nyílására és töltse fel a szívó vezetéket is.

7. Üzemelés

Vigyázat! A szivattyúnak és a szívó vezetéknek csatlakoztatott és feltöltött állapotban kell lennie (lásd a 6. fejezet).

Vigyázat! A szivattyú nem futhat szárazon. Mindig álljon rendelkezésre elegendő mennyiségű szállított közeg (víz).

Ha a szivattyú idegen test miatt megszorul, vagy a motor túlmelegedett, egy védőkapcsoló kikapcsolja a motort.

7.1 Elektronikai funkciók

A szivattyú lekapcsolása zárt nyomó vezeték mellett (standby):

HWW..., HWA..., HWWI..., HWAI...: Amennyiben működő szivattyú mellett a nyomó vezetéket lezárják (a vízcsap, ill. a szórófúvóka elzárásával), a szivattyú egy adott utánfutási idő elteltével standby üzemmódba kapcsol. Az elektronika először ellenőrzi, folyik-é át víz a szivattyún, ha nem ismer fel vízátáramlást, a LED (2) zölden villog 40, ill. 70 másodpercen keresztül (a modelltől függően). Ezután a szivattyú motorja lekapcsol, a szivattyú standby üzemmódba kapcsol és a LED (2) lassan zölden villog. A nyomóvezeték felnyitásakor a szivattyú automatikusan beindul.

P 6000 Inox: amennyiben nem ismer fel vízcsatlakozást, a LED (2) zölden és lassan villog 20 másodpercig, majd további 5 másodpercig gyorsan. Ezután lekapcsol a szivattyúmotor és a LED (2) pirosan világít.

Szárazon futás elleni védelem:

Amennyiben a szivattyú 20 másodperc elteltével nem tud vizet szállítani, a LED (2) elkezd lassan pirosan villogni. Amennyiben további 100 másodperc elteltével még mindig nem lehetséges a vízszállítás, a szivattyúmotor leáll 5 másodpercre (a LED (2) gyorsan pirosan + zölden villog), és ezt követően megpróbál 3 további ciklusban vizet szállítani. Amennyiben ezután sem sikerül vizet szállítania, leáll a szivattyú és a LED (1) folyamatosan pirosan világít.

A szivattyú újbóli üzembe helyezéséhez: nyomja meg röviden az ON/OFF (3) gombot.

Véletlen bekapcsolás elleni védelem:

A készüléket gyárilag beállított véletlen bekapcsolás elleni védelemmel látták el, amely zavar vagy áramkimaradás esetén megakadályozza a véletlen újbóli beindulást.

A készülék áramkimaradás esetén nem kapcsol be magától, azt az ON/OFF (3) gombbal újra üzembe kell helyezni.

Megjegyzés; az öntöző vezérlések, ill. előkapcsoló készülékek (időkapcsoló, hidromat) alkalmazása az aktivált véletlen bekapcsolási védelem mellett nem lehetséges. A véletlen bekapcsolás elleni védelem minden (elektronikával ellátott) készüléknél az üzemmód átállításával deaktiválható.

Az üzemmód átállítása / előkapcsoló készülékek használata:

Csatlakoztassa a hálózati csatlakozót és nyomja meg a gombot (3) 3 másodpercnél hosszabb ideig. A LED (2) zöldről kékre vált. A szivattyú átdugható és az előkapcsoló készülék csatlakoztatható. A „normális üzemmód“-ra való visszatéréshez: csatlakoztassa a hálózati csatlakozót és nyomja meg a gombot (3) 3 másodpercnél hosszabb ideig. A LED (2) kékről zöldre vált. Az “A-üzemmódban” szintén be/ki lehet kapcsolni a szivattyút a gombbal (3). A szárazon futás elleni védelem is, mint a normális üzemmódban, adott.

7.2 A készülék használata

Kerti szivattyú

(A készülék megjelölése: P...)

Működési elv: a készülék addig működik, amíg azt bekapcsolták.

1. Csatlakoztassa a hálózati csatlakozót.
2. Adott esetben töltse fel a szivattyút - lásd a 6.7. fejezetet
3. A készülék bekapcsolása: A bekapcsoláshoz nyomja meg röviden a gombot (3) (ON/OFF), a LED zölden világít (az "A" üzemmódban kéken).
4. Nyissa ki a nyomó vezetéket (nyissa ki a vízcsapot, ill. a szórófúvókát).
5. Ellenőrizze a víz kilépését!
6. A munka befejezése után kapcsolja ki a készüléket: Kikapcsoláshoz nyomja meg röviden a gombot (3) (ON/OFF). Ennek figyelmen kívül hagyása esetén a szívattyú zavart jelez, a piros LED világít, lásd a 7.1. fejezetet.

Amennyiben a szivattyút egy előkapcsoló készülékkel (pl. hidromattal, időkapcsolóval) szeretné aktiválni, át kell kapcsolni "A-üzemmódra", lásd a 7.1. fejezetet.

Házi vízautomata

(A készülék megjelölése: HWA..., HWAI...)

Működési elv: a készülék bekapcsol, ha vízvételezés miatt a víznyomás a bekapcsolási nyomás alá esik; majd a kikapcsolási nyomás elérésekor ismét kikapcsol.

1. Csatlakoztassa a hálózati csatlakozót.
2. Adott esetben töltse fel a szivattyút - lásd a 6.7. fejezetet
3. A készülék bekapcsolása: A bekapcsoláshoz nyomja meg röviden a gombot (3) (ON/OFF), a LED zölden világít (az "A" üzemmódban kéken).
4. Nyissa ki a nyomó vezetéket (nyissa ki a vízcsapot, ill. a szórófúvókát).
5. Ellenőrizze a víz kilépését! Ezzel a készülék üzemkész állapotba került.
6. A készülék szükség esetén ki- és bekapcsol. (lásd a 7.1. fejezetet)

Házi vízmű

(A készülék megnevezése: HWW..., HWWI...)

Működési elv: a készülék bekapcsol, ha vizvételezés miatt a viznyomás a bekapcsolási nyomás alá esik; majd a kikapcsolási nyomás elérésekor ismét kikapcsol. A tartály egy gyárilag levegőnyomás („elötöltő nyomás”) alatt álló gumitömlővel rendelkezik; ez lehetővé teszi kisebb vízmennyiségek vételezését a szivattyú bekapcsolása nélkül is.

1. Csatlakoztassa a hálózati csatlakozót.
2. Adott esetben töltse fel a szivattyút - lásd a 6.7. fejezetet
3. A készülék bekapcsolása: A bekapcsoláshoz nyomja meg röviden a gombot (3) (ON/OFF), a LED zölden világít (az "A" üzemmódban kéken).
4. Nyissa ki a nyomó vezetéket (nyissa ki a vizcsapot, ill. a szórófúvókát).
5. Ellenőrizze a víz kilépését! Ezzel a készülék üzemkész állapotba került.
6. A készülék szükség esetén ki- és bekapcsol. (lásd a 7.1. fejezetet)

8. Karbantartás

Veszély! A készüléken végzett minden munka előtt:

• Húzza ki a hálózati csatlakozót.
• Győződjön meg a készülék és a csatlakoztatott tartozékok nyomásmentes állapotáról.
• A jelen fejezetben leírtakon túlmenő javítási vagy karbantartási munkákat csak szakember végezheti.

8.1 Rendszeres karbantartás

• Ellenőrizze a készülék és a tartozékok, különösképpen az elektromos és a nyomásnak kitett alkatrészek épségét, szükség esetén javíttassa meg azokat.
• Éllenőrizze a szívó és nyomó vezetékek tömítettségét.
• A szállítási teljesítmény csökkenése esetén tisztítsa meg, szükség esetén cserélje ki a szívó szüröt és (ha van) a szüröbetétet.
• Ellenőrizze a tartály (6) előtöltő nyomását (a kiviteltől függöen), adott esetben növelje azt (lásd 9.4., Az előtöltő nyomás növelése c. fejezet).

8.2 A szívó szúró tisztítása (a kiviteltől függően)

1. Csavarozza le a fedelet (14) (adott esetben a kulcs (13) segítségével).
2. Vegye ki a szüröegységet (15) függölegesen felfelé.
3. Csavarozza szét a szür öegységet: tartsa szorosan a poharat (16), forgassa el a szűröt (17) az óramutató járásával megegyező irányban és húzza le a pohárról (bajonettzár).
4. Tisztítsa meg a poharat (16) folyó víz alatt és a szüröt (17) egy puha kefe segítségével.
5. Szerelje azt újra össze ellenkező sorrendben. Ennek során figyeljen arra, hogy a szűrőegységet (15) ütközésig be kell tolni.

8.3 Fagyveszély esetén

Vigyázat! A fagy (< 4 °C) tönkreteszi a készüléket és a tartozékokat, mert ezek állandóan vizet tartalmaznak!

- Fagyveszély esetén szerelje le és fagytól védve tárolja a készüléket és a tartozékokat (lásd a következő fejezetet).

8.4 A készülék leszerelése és tárolása

• Kapcsolja ki a gépet. Húzza ki a hálózati csatlakozót.
• Nyissa ki a nyomó vezetéket (nyissa ki a vízcsapot, ill. a szórófúvókát), hagyja teljesen kifolyni a vizet.

• Úrítse ki teljesen a szivattyút (5) és a tartályt (6), ehhez:

• csavarja ki a vízleeresztő csavart (8).

• Szerelje le a szívó és nyomó vezetéket a készülékröl.
• Tárolja a készüléket fagymentes (min. 5 °C hömérsékletű) helyiségben.

9. Problémák és üzemzavarok

Veszély!

• A készüléken végzett minden munka előtt:
• Húzza ki a hálózati csatlakozót.
• Győződjön meg a készülék és a csatlakoztatott tartozékok nyomásmentes állapotáról.

9.1 Nem működik a szivattyú

• Nincs hálózati feszültség.
- E I l e n őrizze a be/kikapcsoló gombot, a kábelt, a csatlakozó dugót, csatlakozó aljzatot és a biztosítékot.
• Túlkicsia háló zati feszültség.
- Használjon megfelelő keresztmetszetű hosszabbító kábelt.
- Bekapcsol a szárazon futás elleni védelem - a piros LED világít.
- Győződjön meg arról, hogy elegendő víztartalék áll-e rendelkezésre.
- Az újbóli bekapcsoláshoz nyomja meg röviden a gombot (3) (ON/OFF)
- P 6000 Inox: biztonsági lekapcsolás nyitott nyomó vezeték mellett - A piros LED világít
- A nyomó vezeték megnyitása
- Az újbóli bekapcsoláshoz nyomja meg röviden a gombot (3) (ON/OFF)

- Túlmelegedett a motor, kioldott a motorvédelem.

- L e h ülés után a készülék ismét magától elindul.

- Gondoskodjon kielégítő szellőzésröl, tartsa szabadon a levegőnyilásokat.

- Vegye figyelembe a maximális bemeneti hőmérsékletet.

• A motor morog, nem indul.

- Javítás szükséges, lásd a 11.. fejezetet

• E l t ö m ődött vagy hibás a szivattyú.

- Szerelje szét és tisztítsa ki a szivattyút. Tisztítsa meg, szükség esetén cserélje ki a diffúzort. Tisztítsa meg, szükség esetén cserélje ki a járókereket. Lásd a 11. fejezetet

- A teljesítmény-/bemeneti nyomás nagyobb, mint a szivattyú bekapcsolási nyomása.

- Nyomáscsökkentöt kell elé kapcsolni, lásd a 2.. fejezetet

9.2 A szivattyú nem megfelelően szív vagy túl hangosan működik:

- Vízhiány, a szárazon futás elleni védelem aktív. A piros LED villog, a zöld LED folyamatosan világít, lásd a 7.1. fejezetet.

- Gyöződjön meg arról, hogy elegendő víztartalék áll-e rendelkezésre.

- A szivattyút nem töltötték fel elegendő vízzel. - Lásd a 6.7. fejezetet.

• Tömítetlen a szívó vezeték.

- Tömítse le a szívó vezetéket, húzza meg a csavarkötéseket.

• Túl nagy a szívó magasság.

- Tartsa be a maximális szívó magasságot. - Szereljen be visszacsapó szelepet, töltse fel vízzel a szívó vezetéket.

- Eltömödött a szívószürő (tartozék).

- Tisztítsa meg, szükség esetén cserélje ki.

- Elakadt a visszacsapó szelep (tartozék).

- Tisztítsa meg, szükség esetén cserélje ki.

- Víz lép ki a motor és s szivattyú között, tömítetlen a csúszógyűrű-tömités. (Kis mennyiségű (napi max. kb. 30 csepp) vízkilépés a csúszógyűrű-tömitések esetében a működéssel jár).

- Cserélje ki a csúszógyűrű-tömítést. Lásd a 11. fejezetet

- E l t ö m ődött vagy hibás a szivattyú.

- Lásd a 9.1. fejezetet.

MAGYARhu

9.3 A nyomás túl alacsony vagy a szivattyú folyamatosan működik (folyamatos be-/kikapcsolás):

- Tömítetlen a szívó vezeték vagy túl nagy a szívó magasság.

- Lásd a 9.2. fejezetet.

• E I t ö m ődött vagy hibás a szivattyú.

- Lásd a 9.1. fejezetet.

- HWW...: a nyomókapcsoló átállítódott.

- Olvassa le a nyomásmérőn (9) a be- és kikapcsolási nyomást, és ellenőrizze az értékeket (lásd a műszaki adatokat a 13. fejezetben). Beállítás igénye esetén forduljon a Metabo ügyfélszolgálatához. Lásd a 11. fejezetet

- HWW...: a szivattyú már kis mennyiségű vízelvétel (kb. 0,5 l) esetén is beindul.

- Ellenőrizze, hogy nem túl alacsony-e a tartály elötöltési nyomása. Szükség esetén növelje meg. Lásd a 9.4. fejezetet.

- HWA..., HWAI...: a szivattyú a túl alacsony átfolyás (kevesebb, mint kb. 60 l/h, modellfüggő) miatt folyamatosan be-/kikapcsol.

- A csekély mennyiségű vízelvétel esetén egy kiegyenlítő tartály (tank) használata szükséges.

- A házi vízművek (HWW..., HWWI...) kis mennyiségű víz elvételére alkalmasak.

- HWW...: víz folyik ki a levegőszelepből.

- Tömítetlen a tartály gumitömlője; ki kell cserélni. Lásd a 11. fejezetet

• A LED (2) kéken világít.

- Az "A-üzemmód" aktiválva. Lásd a 7.1. fejezetet

9.4 Az elótöltő nyomás megnövelése (csak HWW..., HWWI... esetén)

Ha – az idő múlásával – a szivattyú már kis (kb. 0,5 l) vízvételezés esetén is elindul, újra be kell állítani a tartályban az előtöltő nyomást.

Megjegyzés: a tartály elötöltő nyomása (légnyomás) nem olvasható le a nyomásmérőn (víznyomás) (9).

1. Húzza ki a hálózati csatlakozót.

2. Nyissa ki a nyomó vezetéket (nyissa ki a vízcsapot, ill. a szórófúvókát), hagyja teljesen kifolyni a vizet.

3. Csavarja le a műanyag sapkát a tartály homlokoldalán; mögötte található a levegőszelep.

4. Csatlakoztasson „gumiabroncsszeleppel” és nyomásmérővel ellátott levegőpumpát vagy kompresszortömlőt a levegőszelephez.

5. Pumpálja fel az előírt előtöltő nyomásra (1,5 bar, lásd a müszaki adatokat a 13. fejezetben).

6. Csatlakoztassa újra a készüléket és ellenőrizze a működését.

10. Tartozékok

Kizárólag eredeti Metabo tartozékokat használjon.

Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak.

A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban.

11. Javítás

Veszély! Ezt a készüléket csak elektromos szakember javíthatja!

A javításra szoruló Metabo készülékekkel forduljon a Metabo képviselethez. A címeket a www.metabo.com honlapon találja.

Szállításhoz: a szivattyút és a tartályt teljesen ki kell üríteni (lásd a 8.4. fejezetet).

A pótalkatrészek listája letölthető a www.metabo.com honlapról.

12. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és

elektronikus berendezések hulladékairól szóló 2012/19/EU irányely és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkimélő újrahasznosítását.

13. Műszaki adatok

Az adatok értelmezését lásd a 3. oldalon.

A müszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

A szivattyú jelleggörbéje (diagram, 3. oldal) megmutatja, hogy a szállítási magasság függvényében milyen szállítási teljesítmény érhető el (0,5 m szívó magasság és 1" méretű szívó tömlő).

E = elektronika / Szárazon futás elleni védelem

V = visszacsapó szelep (18) a szivattyú szívó csatlakozásába (10) integrálva

K = hálózati csatlakozó vezeték

U =hálózati feszültség

f = f r e k v e n c i a

P₁ =névleges teljesítmény

P_Standby = standby fogyasztás

I = névlèges àram

C = ü z e m k o n d e n z á

n =névleges fordulatszám

F_V,max = max. szállítási mennyiség

F_h,max =max. szállítási magasság

F_p,max =max. szállítási nyomás

p1 =nyomókapcsoló: bekapcsoló nyomás

p2 =nyomókapcsoló: kikapcsoló nyomás

S_h,max =max. szívó magasság

S_temp =max. bemeneti hömérseklet

T_temp = környezeti hömérséklet

S₁ =fröccsenő víz elleni védettségi osztály

S₂ =védettségi osztály

S₃ =a szigetelőanyag besorolása

M_P =a szivattyúház anyaga

M_R =a szivattyútengely anyaga

M_W =a szivattyú-járókerék anyaga

D_s =szívó csatlakozás belső menet

D_p =nyomó csatlakozás belső menet

T_V =tartálytérfogat

T_p,max =max. tartálynyomás

T_p,1 = tartály előtöltő nyomás

A = méretek:

hossz x szélesség x magasság

m =súly (hálózati kábellel)

\~ váltóáram

A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).

Emissziós értékek

Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.

Jellemző A-osztályú zajszint:

L_pA =hangnyomásszint

L_WA =hangteljesítményszint

K_pA, K_WA = bizonytalanság

L_WA(G) = a 2000/14/EK szerint garantált

hangteljesítményszint

Viseljen fülvédöt!
