Termék típusa	Beépített elszívóval ellátott indukciós tűzhely
Márka	Elica
Modell	NikolaTesla Libra PRF0147774A
Kategória	tűzhely
Elektromos táplálás	Állandó hálózati csatlakozás, feszültség és teljesítmény az adattáblán (pl. 7,4 kW alapértelmezés)
Főzőzónák száma	4 indukciós zóna (Bridge funkció lehetséges)
Főzési funkciók	Power Booster, Automatic Heat Up, Temperature Manager, Pause, Timer zones, Bridge
Beépített elszívó	3 sebességű + 2 Power Booster elszívás, elszívó vagy szűrős változat
Beépített mérleg	Kapacitív mérleg, max. 10 kg terhelés, TARE, HOLD, UNIT, LOCK funkciók
Edényérzékelés	Igen, automatikus leállítás edény hiányában
Biztonság	Billentyűzár, gyerekzár (Child Lock), automatikus leállítás, túlmelegedés érzékelés, maradékhő jelző
Szűrők	Zsírszűrő (mosható), szén/kerámia szűrő (sütőben regenerálható)
Szűrő telítettség jelző	Igen, FILTER jelzőfény villogó vagy folyamatos típustól függően
Beépítés	Beépítés munkalapba 2-6 cm (TOP) vagy 2,5-6 cm (FLUSH), min. távolság elöl 5 cm, oldalt 4 cm, felette 50 cm
Karbantartás és tisztítás	Minden használat után tisztítandó, ne használjon súrolószert, semleges tisztítószer, alsó tálca kivehető
Méretek (hozzávetőleges)	Szabványos beépíthető, szélesség kb. 90 cm (ellenőrizze a műszaki adatlapot)
Súly	Kb. 20-30 kg (nincs megadva, becslés)
Alkatrészek és javíthatóság	Szűrők, csavarok, szénkészlet, Window érzékelő készlet (opcionális), SAV kapcsolat

Gyakran ismételt kérdések - NikolaTesla Libra PRF0147774A ELICA

Milyen típusú edényeket használjon az indukciós főzőlapon?

Csak ferromágneses aljú edényeket használjon (ellenőrizze mágnessel). Az átmérőnek meg kell egyeznie a főzőzónával (lásd a kézikönyvet). Kerülje a domború, bordázott vagy alumínium aljú edényeket.

Hogyan tisztítsa a főzőlapot?

Minden használat után hagyja kihűlni, majd puha ruhával és semleges tisztítószerrel tisztítsa. Soha ne használjon súrolószivacsot vagy agresszív vegyszereket. Túlcsordulás esetén használja a főzőlap alatti leeresztő szelepet.

Hogyan karbantartsa az elszívó szűrőit?

A zsírszűrőt havonta egyszer (vagy jelzésre) tisztítsa kézzel vagy mosogatógépben alacsony hőmérsékleten. A szén/kerámia szűrőt 2-3 havonta 200°C-on 45 percig sütőben regenerálja. A jelzőfény visszaállításához lásd a kézikönyvet.

Mit jelent az E2 hibakód?

Az E2 kód magas belső hőmérsékletet jelez. Várja meg, amíg a főzőlap lehűl, mielőtt újra használná. Ha a probléma továbbra is fennáll, húzza ki a csatlakozót, és lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan aktiválja a Power Booster funkciót?

Húzza ujját a kiválasztósávon az 5. szint fölé a főzőzónák esetén (Booster 5 perc). Az elszívónál a 3. szint fölé a Booster 1 (15 perc) vagy Booster 2 (5 perc) aktiválásához. A 'P' vagy '4' szimbólum villog.

A mérleg nem működik megfelelően, mit tegyen?

Ellenőrizze, hogy az edény a mérlegzóna közepén van-e, és az átmérő nem haladja meg a 20 cm-t. Kapcsolja ki az elszívót a zavarok elkerülése érdekében. A maximális terhelés 10 kg. Ha a probléma továbbra is fennáll, állítsa vissza a ZERO funkcióval.

Hogyan szerelje be a tűzhelyet?

A beszerelést szakembernek kell végeznie. Vágja ki a munkalapot (vastagság 2-6 cm), tartsa be a biztonsági távolságokat, csatlakoztassa elektromosan egy minden pólusú megszakítóval. Az elszívónál válassza az elszívó vagy szűrős változatot a rendelkezésre álló vezetékektől függően.

Mit tegyen, ha a főzőlap nem érzékeli az edényt?

Győződjön meg róla, hogy az edény indukciós kompatibilis (ferromágneses aljú) és a zóna közepén van. Ellenőrizze, hogy az átmérő elegendő-e. Ha az E3 kód jelenik meg, az edény elvesztette mágneses tulajdonságait, cserélje ki.

Hogyan zárja le a vezérlőket a véletlen kezelés elkerülése érdekében?

Nyomja meg a Key Lock gombot (lakat szimbólum) néhány másodpercig. Egy jelzőfény világítani kezd. A feloldáshoz ismételje meg a műveletet. A funkció blokkolja az összes gombot, miközben a beállítások aktívak maradnak.

Hol találja a teljes használati utasítást és a tartozékokat?

A használati utasítás ingyenesen elérhető PDF formátumban a notice-facile.com oldalon. A tartozékokért (szűrőkészlet, Window érzékelő, stb.) látogasson el a www.elica.com és a www.shop.elica.com weboldalakra.

HASZNÁLATI ÚTMUTATÓ NikolaTesla Libra PRF0147774A ELICA

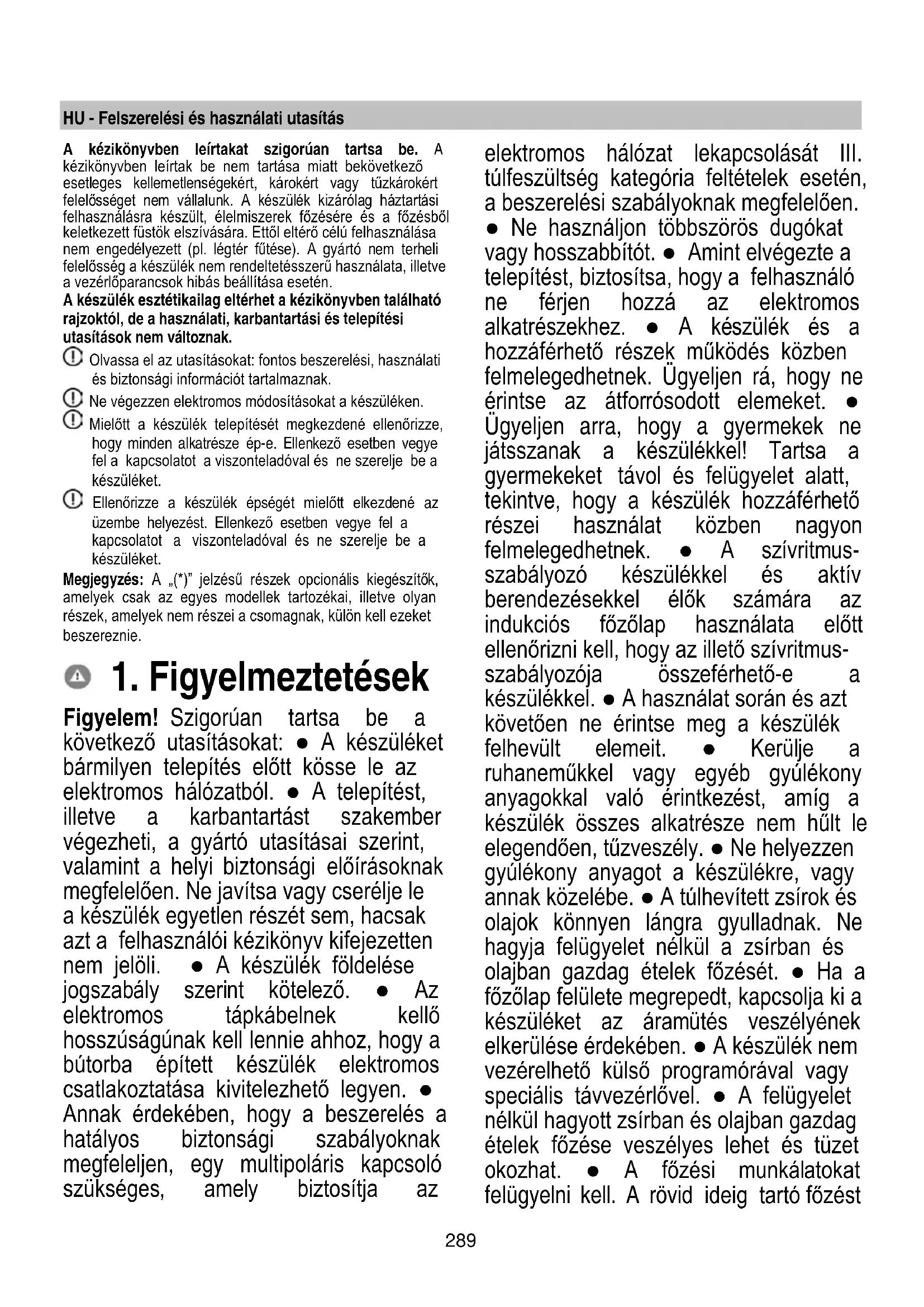

HU Felszerelési és használati utasítás

BG Инструкции за монтаж и употреба

A kézikönyvben leírtakat szigorúan tartsa be. A kézikönyvben leírtak be nem tartása miatt bekövetkező esetleges kellemetlenségekért, károkért vagy tűzkárokért felelősséget nem vállalunk. A készülék kizárólag háztartási felhasználásra készült, élelmiszerek főzésére és a főzésből keletkezett füstök elszívására. Ettől eltérő célú felhasználása nem engedélyezett (pl. légtér fütése). A gyártó nem terheli felelősség a készülék nem rendeltetésszerű használata, illetve a vezérlőparancsok hibás beállítása esetén.

A készülék esztétikailag eltérhet a kézikönyvben található rajzoktól, de a használati, karbantartási és telepítési utasítások nem változnak.

Olvassa el az utasításokat: fontos beszerelési, használati és biztonsági információt tartalmaznak.
① Ne végezzen elektromos módosításokat a készüléken.
Mielött a készülék telepítését megkezdené ellenőrizze, hogy minden alkatrésze ép-e. Ellenkező esetben vegye fel a kapcsolatot a viszonteladóval és ne szerelje be a készüléket.
① Ellenőrizze a készülék épségét mielőtt elkezdené az üzembe helyezést. Ellenkező esetben vegye fel a kapcsolatot a viszonteladóval és ne szerelje be a készüléket.

Megjegyzés: A „(*)” jelzésű részek opcionális kiegészítők, amelyek csak az egyes modellek tartozékai, illetve olyan részek, amelyek nem részei a csomagnak, külön kell ezeket beszereznie.

1. Figyelmeztetések

Figyelem! Szigorúan tartsa be a következő utasításokat: ● A készüléket bármilyen telepítés előtt kösse le az elektromos hálózatból. ● A telepítést, illetve a karbantartást szakember végezheti, a gyártó utasításai szerint, valamint a helyi biztonsági előírásoknak megfelelően. Ne javítsa vagy cserélje le a készülék egyetlen részét sem, hacsak azt a felhasználói kézikönyv kifejezetten nem jelöli. ● A készülék földelése jogszabály szerint kötelező. ● Az elektromos tápkábelnek kellő hosszúságúnak kell lennie ahhoz, hogy a bútorba épített készülék elektromos csatlakoztatása kivitelezhető legyen. ● Annak érdekében, hogy a beszerelés a hatályos biztonsági szabályoknak megfeleljen, egy multipoláris kapcsoló szükséges, amely biztosítja az elektromos hálózat lekapcsolását III. túlfeszültség kategória feltételek esetén, a beszerelési szabályoknak megfelelően. Ne használjon többszörös dugókat vagy hosszabbítót. Amint elvégezte a telepítést, biztosítsa, hogy a felhasználó ne férjen hozzá az elektromos alkatrészekhez. A készülék és a hozzáférhető részek működés közben felmelegedhetnek. Ügyeljen rá, hogy ne érintse az átforrósodott elemeket. Ügyeljen arra, hogy a gyermekek ne játsszanak a készülékkel! Tartsa a gyermekeket távol és felügyelet alatt, tekintve, hogy a készülék hozzáférhető részei használat közben nagyon felmelegedhetnek. A szívritmus-szabályozó készülékkel és aktiv berendezésekkel élők számára az indukciós főzőlap használata előtt ellenőrizni kell, hogy az illető szívritmus-szabályozója összeférhető-e a készülékkel. A használat során és azt követően ne érintse meg a készülék felhevült element. Kerülje a ruhaneműkkel vagy egyéb gyúlékony anyagokkal való érintkezést, amíg a készülék összes alkatrésze nem hült le elegendően, tűzveszély. Ne helyezzen gyúlékony anyagot a készülékre, vagy annak közelébe. A túlhevített zsírok és olajok könnyen lángra gyulladnak. Ne hagyja felügyelet nélkül a zsírban és olajban gazdag ételek főzését. Ha a főzőlap felülete megrepedt, kapcsolja ki a készüléket az áramütés veszélyének elkerülése érdekében. A készülék nem vezérelhető külső programórával vagy speciális távvezérlővel. A felügyelet nélkül hagyott zsírban és olajban gazdag ételek főzése veszélyes lehet és tűzet okozhat. A főzési munkálatokat felügyelni kell. A rövid ideig tartó főzést

folyamatosan felügyelni kell. • SOHA ne próbálja vízzel eloltani a lángokat. Ellenkezőleg, kapcsolja ki a készüléket és fojtsa el a lángokat, például egy fedővel vagy egy tűzálló pokróccal. Tűzveszély: ne rakodjon a főzőlap felületére. • Ne használjon göztisztító gépeket, áramütés veszélye. • Ne tegyen fém tárgyakat, mint például késeket, villákat, kanalakat és fedőket a főzőlapra, mert azok felforrósodhatnak. • Mielőtt az elektromos hálózatra kötné a készüléket, ellenőrizze (a készülék alján található) adattáblát, hogy meggyőződjön róla, hogy az azon feltüntetett feszültség és teljesítmény megfelel-e a hálózati és csatlakozóaljzat feszültségének. Amennyiben kétségei lennének, forduljon villanyszerelőhöz.

Fontos: • Használat után a vezérlőszenzorral kapcsolja ki a főzőlapot és ne a lábas érzékelőre hagyatkozzon. • Kerülje a folyadékok kiömlését. Főzésnél, illetve forralásnál csökkentse a hőfokot. • Ne hagyja üresen, illetve ne tegyen üres serpenyőt vagy lábast a bekapcsolt melegítő részekre. • Ha befejezte a főzést, kapcsolja le a vonatkozó főzési területet. • A főzéshez soha ne használjon alumínium fóliát, és soha ne helyezzen közvetlenül a felületre alumínium fóliába csomagolt termékeket. Az alumínium megolvad és javíthatatlanul tönkreteszi a készüléket. • Soha ne melegítsen élelmiszert tartalmazó lezárt dobozt vagy konzervet anélkül, hogy felnyitná: felrobbanhat! Ez a figyelmeztetés a többi, más típusú főzőlapra is vonatkozik. • Az olyan nagy teljesítményű funkciók, mint a booster, nem használható bármilyen típusú folyadék melegítéséhez, mint amilyen például a sütőolaj. A túl magas hőmérséklet veszélyes lehet.

Ilyen esetben használjon alacsonyabb teljesítményfokozatot. ● A főzőedényeket közvetlenül a főzőlapra kell helyezni, középre igazítva. Semmilyen esetben se tegyen semmilyen tárgyat a főzőlap és a főzőedény közé. ● Magas hőmérséklet esetén a készülék automatikusan csökkenti a főzőzóna teljesítményfokozatát. ● Bármiféle tisztítási vagy karbantartási művelet előtt válassza le a készüléket az elektromos hálózatról, kihúzva a vezetéket vagy lekapcsolva a lakás főkapcsolóját. ● Minden telepítési vagy karbantartási folyamathoz viseljen munkavédelmi kesztyűt. ● A készüléket 8 évnél nem fiatalabb gyermekek és csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkező, vagy tapasztalatlan, vagy a szükséges ismeretekkel nem rendelkező személyek csak akkor használhatják, ha felügyelet alatt vannak vagy ha megkapták a készülék biztonságos használatával és a benne rejlő veszélyek megértésével kapcsolatos utasításokat. ● Ellenőrizze, hogy a gyerekek ne játszanak a készülékkel. ● A tisztítási és karbantartási műveleteket gyermekek csak felügyelet mellett végezhetik. ● A helyiségben megfelelő szellőztetés legyen, amikor a készüléket más gáz● vagy tüzelőberendezéssel egyidejűleg használja. ● A készüléket gyakran tisztítsa mind belül, mind kívül (LEGALÁBB HAVI EGYSZER), minden képp tartsa be a karbantartási utasításokban leírtakat. ● A készülék tisztításának és a szűrők cseréjének és tisztításának be nem tartása tűzveszélyt okoz. ● Szigorúan tilos a flambé főzési technika. ● A nyílt láng használata a szűrők számára káros és tűzet okozhat, ezért minden esetben kerülje. ● Felügyelet mellett süssön, hogy elkerülje,

hogy az olaj túlforrósodva tüzet fogjon. ● FIGYELEM: Amikor a főzőlap működésben van, akkor a készülék elérhető részei felmelegedhetnek. ● Figyelem! Ne csatlakoztassa a készüléket az elektromos hálózathoz, amíg a telepítést nem fejezte be. ● Ami a műszaki és biztonsági intézkedéseket illeti a füstelvezetéshez, kifejezetten tartsa be a felelős helyi hatóságok szabályait. ● A beszívott levegőt engedje gáztüzelésű vagy egyéb üzemanyaggal működő berendezések füstelszívó csatornájába. ● Soha ne alkalmazza a készüléket a megfelelően felszerelt rács nélkül! ● Csak a készülékhez szolgáltatott rögzítő csavarokat használja a telepítéshez, vagy ha nem jár a készülékhez, vásároljon megfelelő csavarokat. Használjon megfelelő méretű csavarokat, amelyeket a Telepítési utasításban azonosítottak. ● Ha ez a készülék és egyéb nem villamos energiával működő készülék egyidejűleg működik, a helyiség negatív nyomása nem haladhatja meg a 4 Pa-t (4 × 10-5 bar). ● Fontos a kézikönyvet megőrizni, hogy bármikor áttanulmányozhassa. Eladás, átadás vagy áttelepítés esetén győződjön meg róla, hogy a kézikönyvet a készülékkel együtt adja át.

A készülék a 2012/19/EK - UK SI 2013 No3113, Waste Electrical and Electronic Equipment (WEEE) (elektromos és elektronikus berendezések hulladékaira vonatkozó) irányely szerinti megfelelőségi tanúsítással rendelkezik. Azzal, hogy gondoskodik e termék helyes hulladékba helyezéséről, segít megelőzni a környezetre és az emberi egészségre gyakorolt potenciális kedvezötlen következményeket. A terméken, vagy

az azt kísérő dokumentación szereplő — jelölés jelzi, hogy ez a termék nem kezelhető háztartási hulladékként, hanem az elektromos és elektronikus készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre kell szállítani. Ártalmatlanítását a helyi hulladékgazdálkodási szabályoknak megfelelően végezze. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal,

ahol a terméket vásárolta.

A készüléket a következő szabványok szerint tervezték, tesztelték és hozták létre:

• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
• Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2;
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. A helyes használat a környezetszennyezés csökkentése érdekében: Amikor főzni kezd, akkor kapcsolja be a készüléket minimális sebességen, hagyja néhány percen keresztül bekapcsolva a főzés után is.
  A sebességet csak nagy mennyiségű füst és göz esetén növelje a booster funkcióval csak különleges esetekben. A szagelszívó rendszer hatékonyságának megőrzése érdekében szükség esetén cserélje ki a szénszűrő(ke)t. A zsírszűrő hatékonyságának megtartása érdekében szükség esetén cserélje ki. A hatékonyság optimalizációja és a zajcsökkentés érdekében használja a kézikönyvben megadott maximális átmérőjű csatomarendszert.

2. Használat

A főzőlap használata

Az indukciós főzőlap rendszer a fizikai mágneses indukció jelenségére alapszik. A rendszer alapvető jellegzetessége az energia közvetlen átvitele a generátorról az edényre.

Előnyök:

Az elektromos főzőlapokkal összehasonlítva, az Ön indukciós főzőlapja:

• Biztonságosabb: az üvegfelület hömérséklete alacsonyabb.
• Gyorsabb: hamarabb megmelegíthető az étel.
• Pontosabb: a főzőlap azonnal reagál a vezérlőparancsra.
• Hatékonyabb: az elnyelt energia 90%-át hővé alakítja. Továbbá, amint leveszi a serpenyőt a főzőlapról, a hőátadás azonnal megszakad, ezzel nincs felesleges hőleadás.

2.1 Főzőedények

Kizárólag olyan főzőedényeket használjon, amelyeken

Fontos:

A főzőlap maradandó károsodásának elkerülése érdekében ne használjon:

• nem teljesen egyenes aljú főzőedényt;
  • zománcozott aljú fém főzőedényt;
• durva aljú főzőedényeket, mert megkarcolja a főzőlap felületét;
• soha ne helyezze a forró edényt a főzőlap vezérlőpanelére. Nem minden indukciós edény működik hatékonyan, a részben ferromágneses anyagból készült alj miatt!! A főzőedények vásárlásakor ellenőrizze, hogy:
• az alja teljesen ferromágneses anyagból készüljön. Ellenkező esetben csökken a hőátadás hatékonysága és egyenletessége, így a serpenyő/fazék felületének hőmérséklete nem lesz alkalmas főzésre.

- Az alja ne tartalmazzon alumíniumot: az edény nem melegszik fel és elképzelhető, hogy nem ismerik fel az induktorok.

- Nem sík vagy durva felületű alj. Csökken az induktor és az edények érintkezési felülete, ezáltal a hatékonyság és a főzési élmény is.

Fontos: soha ne helyezze a forró edényt a főzőlap vezérlőpanelére.

2.1.1 Meglévő főzőedények

Főzőedényének vastartalmát mágnessel ellenőrizheti. Ha a főzőedény nem mágnesezhető, akkor nem alkalmas az új főzőlaphoz. Az előző bekezdésben említett utasítások ebben az esetben is érvényesek.

2.1.2 Javasolt edényátmérő

FONTOS: ha a főzőedény átmérője nem megfelelő, a főzőzóna nem kapcsol be.

Az egyes zónákban használandó edény minimális átmérőjének megtekintéséhez lásd a kézikönyv illusztrált részét.

A jobb eredmények érdekében javasolt:

• A főzőzóna átmérőjével azonos átmérőjű serpenyőket és lábasokat használni.
• Amikor csak lehetséges, hagyja a lábason a fedőt a főzés teljes ideje alatt, különösen a 22 cm átmérőt meghaladó edények esetében.
• A főzőlapon kijelölt főzőzóna közepére helyezze a lábast.

Az elszívó alkalmazása

Az elszívórendszert beszívó vagy külső ürítő illetve szűrős belső keringtető verzióban is lehet használni.

Beszívó

7. ábra

A gözöket egy sor cső vezeti el kívülre (külön kell megvásárolni), amelyeket a csomagban található karimára rögzítettek.

A kieresztő cső átmérője legyen a csatlakozógyűrű

átmérőjével azonos:

• négyszögletes kimenet esetén: 222 x 89 mm
• kerek kimenet esetén ∅ 150 mm (*)

További információkhoz lásd a beszívó verzió kiegészítőire vonatkozó oldalt a kézikönyv ábrákat tartalmazó részén.

Csatlakoztassa a tömlős terméket a falra megfelelő átmérőjű levegőkimenettel (csatlakozó karima).

Kisebb átmérőjű tömlők és fali kieresztő lyukak csökkentik az elszívóteljesítményt és drasztikusan növelik a zajszintet.

Erre vonatkozó minden felelősség kizárt.

A lehető legrövidebb csövet használja.
A lehető legkevesebb mennyiségű kanyart használja (a kanyarok maximális szöge: 90°).
① Kerülje a csatornaszakaszban a drasztikus cseréket.

Szüröverzió

ábra 10

A beszívott levegőt megfelel zsírszűrökkel és szagszűrökkel szűri, mielőtt ismét a szobába engedi.

A terméket a szabványos telepítéshez szükséges minden felszereléssel együtt szállítjuk, levegőkimenettel a bútor állványzatának frontális részén. További információkhoz lásd a szűrő verzió kiegészítőire vonatkozó oldalt a kézikönyv ábrákat tartalmazó részén.

Keresse fel a következő honlapokat: www.elica.com és www.shop.elica.com az elérhető készlet teljes skálájának megtekintéséhez, hogy különböző telepítéseket végezhessen, legyen az a szűrő vagy beszívó.

3. Felszerelés

- A készülék telepítését és elektromos hálózatra való csatlakoztatását csak szakember végezheti.

A készüléket úgy tervezték, hogy egy 2-6 cm vastag munkalapba épüljön TOP telepítés esetén; 2,5-6 cm vastag munkalapba FLUSH telepítés esetén.

A főzőlap és a fal közötti minimális távolságnak elöl legalább 5 cm-re, oldaltól legalább 4 cm-re, a felső fal egységektől pedig legalább 50 cm-re kell lennie.

Megjegyzés = A javasolt távolságok tájékoztató jellegűek: a terek megtervezésekor be kell tartani a konyhai gyártó utasításait.

3.1 Villamos bekötés

ábra 3

- Húzza ki a készüléket az elektromos hálózatból. • A beszerelést a beszerelésre és a biztonságra vonatkozó hatályos szabályokban jártas szakember végezheti. • A gyártó nem vállal felelősséget a jelen bekezdésben hivatkozott irányelvek be nem tartása miatt bekövetkező személyi, dologi vagy állatokat ért károkért. • A tápkábelnek elegendő hosszúságúnak kell lennie ahhoz, hogy a munkalapból a főzőlapot ki lehessen emelni. • Győződjön meg róla, hogy az adattáblán feltüntetett feszültség•érték megfelel•e a hálózati feszültségnek. • Ne használjon hosszabbítót. • A földelő kábel 2 cm•rel hosszabb legyen, mint a többi kábel. • Amennyiben a háztartási készülék nem rendelkezik tápkábellel, úgy a maximum 7200 Watt teljesítményhez minimum 2,5 mm2 vezető keresztmetszetű kábelt, e teljesítmény felett pedig 4 mm2 keresztmetszetű kábelt használjon. • A kábel egyetlen ponton sem haladhatja meg 50°C fokkal a környezeti hőmérsékletet. A készüléket az elektromos hálózathoz való tartós csatlakoztatásra tervezték.

- Figyelem! Mielőtt visszakötné a készüléket az elektromos hálózatra, ellenőrizze a készülék helyes működését, minden esetben ellenőrizze, hogy a hálózati kábel helyesen lett-e beszerelve. - Figyelem! Az összekötő kábelt hivatalos műszaki szerviznek vagy hasonló képesítéssel rendelkező személynek kell kicserélnie.

Megjegyzés: A termék Power Limitation funkcióval működik, amely lehetővé teszi, hogy beállítsa az elnyelt kW maximális

küszöbéértékét

A beállítást a termék elektromos hálózatra kötése pillanatában végezze el, vagy amikor ismét csatlakoztatja az elektromos hálózathoz (a következő 2 percen belül). A villamos egység védelmi szintjét a „Power Limitation” (Teljesítmény korlátozás) kiválasztott szintje alapján kell meghatározni. A Power Limitation beállítás sorrendjéhez olvassa el a kézikönyv Működés szakaszát.

3.3 Felszerelés

A telepítés megkezdése előtt:

• Miután kicsomagolta a készüléket, győződjön meg róla, hogy nem sérült-e meg a szállítás során. Problema esetén vegye fel a kapcsolatot a viszonteladóval vagy a Vevőszolgálattal, mielőtt hozzákezdene a beszereléshez.
• Ellenőrizze, hogy a megvásárolt termék a beszerelésre kiválasztott zóna méretének megfelelő.
• Ellenőrizze, hogy a csomagolásban ne legyen (a szállítás miatt) csomagolóanyag (mint például zacskó csavarral, jótállás stb.), ezeket vegye ki és őrizze meg.
• Ellenőrizze továbbá, hogy a beszerelési zónában legyen elektromos csatlakozó

A bútor előkészítése a beépítéshez:

• A terméket ne telepítse hütőberendezések,
  mosogatógépek, sütők, mosógépek és szárítógépek fölé.
• A bútor kivágását végezze el a főzőlap behelyezése előtt! Távolítson el minden forgácsot és reszeléket.

FONTOS: egykomponensű tömítő ragasztót (S) használjon, amelynek hömérsékleti ellenállása 250°-ig terjedhet; a beszerelés előtt a ragasztandó felületeket gondosan meg kell tisztítani, eltávolítva minden olyan anyagot, amely veszélyeztetheti tapadását (pl. formaleválasztó szerek, tartósítószerek, zsírok, olajok, porok, régi ragasztók maradványai stb.); a ragasztót egyenletesen kell eloszlatni a keret teljes kerületén; a ragasztás után hagyja, hogy a ragasztó körülbelül 24 órán át száradjon.

1B-2B. ábra

Figyelem! A csavarok és rögzítő elemek nem az útmutató szerinti felhelyezésének hiánya elektromos veszélyt okozhat.

Megjegyzés: a termék helyes telepítéséhez javasolt a csöveket a következő jellemzőjű ragasztószalaggal szalagozni:

• rugalmas, puha PVC-böl készült fólia, akrilbázisú ragasztóval
• amely a DIN EN 60454 szabványnak megfelel
• lángmentesítő
• optimális ellenállás öregedéssel szemben
• a hömérsékletingadozásokkal szemben ellenálló
• alacsony hömérséklettel szemben ellenálló

4. Működése

Vezérlőpanel

10 9 8 7 3 5 6 11 6 HOOD 2 8-12 2 8-12 8 FILTER-13 6-13 6 ONIOFF (A)-14 8 2 8 2

Gombok / Display (Kijelző)

1. Főzőlap/elszívó ON/OFF
2. Főzőzóna kiválasztása
   Főzőzóna kijelzője
3. Power Level (Teljesítményszint) és Elszívási teljesítmény növelése/csökkentése Power Level (Teljesítményszint) és Elszívási teljesítmény megjelenítése
4. "STAND_ALONE" Timer (Időzítő) aktiválása Display (Kijelző): "STAND_ALONE" Timer (Időzítő) / Főzőzóna Timer (Időzítő)
5. "STAND_ALONE" Timer (Időzítő) idejének Növelése/Csökkentése / Főzőzóna Timer (Időzítő)
6. Főzőzóna Timer (Időzítő) Aktiválása Főzőzóna Timer (Időzítő) Jelző aktív

7. Automatic Heat Up (Automata Melegítő) Aktiválása

8. Hőmérséklet Manager Aktiválása (Warming Function - Melegítő Funkció)

9. Szünet
10. Key Lock (Biztonsági zárolás)
11. Elszívó aktív jelző Szűrők Telítettsége Jelző Aktiválása
12. Elszívó Kiválasztása/Aktiválása Elszívó Display (Kijelző)
    Szén/kerámia szűrő telítettség Display (Kijelző) – Zsírszűrő
13. Szürök Telítettségének Reset (Visszaállítása)
14. Elszívó automata funkció aktiválása

A FÖZÖLAP HASZNÁLATA

Tudnivalók a kezdés előtt:

A főzőlap összes funkcióját a legszigorúbb biztonsági szabványoknak megfelelően tervezték.

Emiatt:

• Bizonyos funkciók nem kapcsolnak automatikusan be-, vagy ki abban az esetben, ha a főzőzónán nincs edény, illetve ha az rosszul van feltéve.
• Egyes esetekben az aktív funkciók automatikusan kikapcsolnak, amennyiben pár másodpercen belül nem történik meg a szükséges további beállítás megadása (pl.: "Kapcsolja be a főzőlapot" a "Főzőzóna kiválasztása" és a "Működési hőmérséklet" vagy a "Lock (Biztonsági zárolás) funkció" vagy a "Timer" (Időzítő) funkciók nélkül).

Figyelem! Ha (például) hosszabb időn keresztül használja, akkor előfordulhat, hogy a főzőzóna kikapcsolása nem azonnali a hűtési fázis miatt; a főzőzónában a kijelzőn megjelenik a "H" szimbólum, mely jelzi, hogy ebben a fázisban van.

Várja meg, míg a display (kijelző) elalszik, mielőtt a főzőzónához közeledne.

Főzőzóna display (kijelző)

a főzőzónáknak megfelelő kijelzőn az alábbiak jelennek meg:

Főzőzóna bekapcsolva	0
Power Level(Teljesítményszint)	1...9 P
Residual Heat Indicator(Fennmaradó hő kijelző)	H
Pot Detector (Edény felismerő)
Aktív Bridge funkció
Hőmérsékletkezelő funkcióaktív
Child Lock funkció bekapcsolva	L
Szünet funkció
Automatic Heat UP (AutomataMelegítő) funkció

A főzőlap jellemzói

● Safe Activation (Biztonságos Aktiválás)

A termék csak akkor kapcsol be, ha a főzőzónában edény van: a felmelegítési folyamat nem indul el és nem szakad meg az edények hiányában vagy eltávolítása esetén.

● Pot Detector (Edény felismerő)

A termék automatikusan érzékeli az edényeket a főzőzónában.

● Safety Shut Down (Biztonsági kikapcsolás)

Biztonsági okokból minden egyes főzőzónának van maximális működési ideje, amely a beállított teljesítményszinttöl függ.

● Residual Heat Indicator (Fennmaradó Hö Kijelző)

Egy vagy több főzőzóna kikapcsolásakor a fennmaradó hő jelenlétét megfelelő látható jelzés jelzi a hozzátartozó zóna kijelzön, a „H” szimbólummal.

Működés

Megjegyzés: Bármilyen funkció aktiválásához először aktiválja a kívánt zónát

Bekapcsolás

Röviden nyomja (érintse) meg a főzőlap/elszívd ON/OFF

(BE/KI) (1) gombját: a szimbólum felgyullad; ha továbbra is nyomja a gombot, az összes rendelkezésre álló funkció néhány pillanatra láthatóvá válik, majd csak a legfontosabbak maradnak aktívak; a többit lehet használni, és később aktiválódnak, a berendezés használata közben.

FONTOS:

az összes rendelkezésre álló gomb kis intenzitású fénnyel fog világítani, és csak akkor válnak intenzívebbé, amikor aktiválódnak.

Ismét nyomja meg a bekapcsoláshoz Megjegyzés: Ez a funkció elsőbbséget élvez a többi funkcióval szemben.

- Főzőzóna kiválasztása

Érintse (nyomja) meg a kívánt főzőzónához tartozó Választás/Kijelző (2) területet.

● Power Level (Teljesítményszint)

A főzőlapon 9 teljesítményszint van Érintse meg és ujjait futtassa végig a Kiválasztósáv (3) mentén:

jobbra a teljesítményszint növeléséhez; balra a teljesítményszint csökkentéséhez.

A beállított teljesítményszint megjelenik a Választás/Kijelző (2) területen

● Power Booster (Teljesítményfokozó)

A terméken van egy kiegészítő teljesítményszint (a 9 szinten túl), amely 5 percen keresztül aktiv marad, majd a teljesítmény visszatér az előző szintre.

Érintse meg és futtassa végig ujjait a Kiválasztósáv (3) mentén (a 9 szinten túl) és aktiválja a Power Booster-t (Teljesítményfokozót)

A Power Booster (Teljesítményfokozó) szint a Választó/Kijelző (2) területen van feltüntetve a "P" szimbólummal

● Key Lock (Biztonsági zárolás)

A Key Lock lehetővé teszi a főzőlap beállításainak blokkolását, a véletlenszerű beavatkozások megakadályozása érdekében, aktívan hagyva a már beállított funkciókat.

Bekapcsolás:

- nyomja meg a

(10) gombot

Ismételje meg a műveletet a kikapcsoláshoz.

Megjegyzés: ha bármelyik másik funkciót megnyomják,

miközben a Key Lock aktív, a szimbólum villogni kezd jelezve, hogy a funkciót használják és a kikapcsolásra akkor kerülhet sor, ha a lapon kívánnak beavatkozni.

● Automatic Heat UP (Automata Melegítő)

Az Automatic Heat UP (Automata Melegítő) funkció lehetővé teszi a beállított teljesítmény gyorsabb aktiválását; ennek a funkcionak az az előnye, hogy a főzés gyorsabb lesz, az ételek odaégetésének kockázata nélkül, mivel a hőmérséklet nem lépi túl a beállított szint értékét.

Ez a funkció az 1-8 teljesítmény szinteken áll rendelkezésre.

Bekapcsolás:

• a bekapcsolt főzőzónából nyomja meg (7) gombot
• a Kijelzön (2) villogva megjelenik egy "H", mely a főzőzónában a beállított teljesítménnyel váltakozik

A főzőzóna teljesítményszintjét növelve: az Automatic Heat Up (Automata Melegítő) funkció aktiv marad, az új hőmérséklet beállítással; A főzőzóna teljesítményszintjét csökkentve: az Automatic Heat (Automata Melegítő) funkció kikapcsol.

Megjegyzés: egy másik főzőzóna egyidejű kiválasztásával

a szimbólum (7) ismét kis intenzitású fénnyel fog világítani, így ehhez a zónához is aktiválni lehet a funkciót; a funkció továbbra is aktív marad abban a zónában, ahol már beállításra került, amint az a Kijelzőn (2) látható

- Hőmérséklet Manager (Warming Function - Melegítő Funkció)

A Temperature Manager (Hőmérséklet Manager) egy olyan ellenörző funkció, amely lehetővé teszi a hö állandó hőmérsékleten történő megtartását, optimalizált teljesítményszinten; ideális már kész ételek melegen tartására. A Temperature Manager (Hőmérséklet Manager)

funkció a gomb első megnyomásakor aktiválódik Annak a zónának a kijelzőjén (2), amelyiken a Temperature Manager (Hőmérséklet Manager) működik, megjelenik a szimbólum

Megjegyzés: egy másik főzőzóna egyidejű kiválasztásával a szimbólum (8) ismét kis intenzitású fényel fog világítani, így ehhez a zónához is aktiválni lehet a funkciót; a funkció továbbra is aktív marad abban a zónában, ahol már beállításra került, amint az a Kijelzön (2) látható

- Ismét nyomja meg (8) az inaktiváláshoz és a kikapcsoláshoz, amíg a Kijelzőn (2) kijelzett szint vissza nem áll "☐".

Megjegyzés: ha több zóna működik Temperature Manager (Hőmérséklet Manager) funkcióban (Warming Function - Melegítő Funkció), először ki kell választani a kívánt zónát a Választó (2) zóna révén; a funkciót a Választósávval (3) is lehet inaktiválni, a Power Level-t (Teljesítményszintet) "☐" állítva.

Szünet

A Szünet funkció lehetővé teszi bármelyik, a főzőlapon aktív funkció felfüggesztését, nullára állítva a főzőteljesítményt.

Bekapcsolás:

• nyomja meg "||" (9)
• a kijelzón megjelenik a villogó " ||" (2)

A funkció kiiktatásához:

• nyomja meg || (9) a Választósáv (3) felgyullad

- nyomja/érintse meg a Választósávot (3) a funkció inaktiválásához

Megjegyzés: az inaktiválás következtében helyreállnak a főzőlap szünet előtti körülményei, és a főzőlap a korábban beállított beállításokkal üzemel tovább.

Megjegyzés:ha 10 perc után a Szünet funkciót nem állítja le, a főzőlap automatikusan kikapcsol.

Megj.: a Szünet Funkció nincs hatással az elszívásra

- Timer "STAND ALONE" ("STAND ALONE" időzítő)

A Timer funkció egy a főzőlaptól (és az elszívó zónától) független visszaszámlálás.

A Timer (Időzítő) a Zóna/Display (Kijelző) (4)

megnyomásával aktiválódik

Használja a szimbólumokat — + (5) a Timer (Időzítő) idejének beállításához, mely a Zónában/Kijelzőn (4) jelenik meg

Megj.: várjon 10 másodpercet más parancsgomb megnyomása nélkül, amíg a visszaszámlálás beindul.

A Timer (Időzítő) formátuma 0.00

-0. az órákhoz

-00 a percekhez

Megj.: az időzítót max. 1 óra 59 percig lehet beprogramozni

A Zónában/Kijelzőn (4) megjelenik a fennmaradó idő; a visszaszámlálás végén hangjelzés hallatszik

Megj.: a visszaszámlálás megjelenítésében, amikor már csak 10 percnél kevesebb van vissza, az alábbi formátum jeleni meg

-0. perc

- 00 másodperc

folyamatosan világító ponttal

A Timer kikapcsolásához:

• válassza ki a Zónát/Kijelzőt (4)

- állítsa be a Timer (Időzítő) idejét 000 a (5) segítségével

● Főzőzónák Timer (Időzítő)

A Főzőzónák Timer (Időzítő) funkciója egy olyan visszaszámlálás, amelyet egyidejűleg minden főzőzónán be lehet állítani

A beállított időszak végén a főzőzónák automatikusan kikapcsolnak és a felhasználót e célt szolgáló hangjelzés figyelmezteti.

Főzőzónák Timer (Időzítő) funkciójának aktiválása

• Érintse (nyomja) meg a Választó/Kijelző (2) területet (power level ≠ 0)
• Nyomja meg a főzőzónához tartozó (6) gombot
• Használja a szimbólumokat — + (5) a Timer (Időzítő) idejének beállításához, mely a Zónában/Kijelzőn (4) jelenik meg;

a szimbólum (6) a beállítás közben villog

Megj.: várjon 10 másodpercig más parancsgomb megnyomása nélkül, amíg a Főzőzónák Timer (Időzítő) újraindul.

Megj.: ismét nyomja meg hosszasan (6), a Főzőzóna Timer (Időzítő) törlődik

Igény esetén a műveletet több főzőzónához meg lehet ismételni.

Megjegyzés: minden egyes főzőzónához eltérő Timer-t (Időzítót) lehet beállítani; a display-n (kijelzőn) (4) megjelenik az akkor kiválasztott főzőzóna visszaszámlálása; ha semmilyen zónát nem választ ki, nyomja meg a Kijelzőt (4) megjelenik a "STAND-ALONE" Timer (Időzítő) visszaszámlálása.

A visszaszámlálás módja megegyezik a "STANDALONE" Timer (Időzítő) módjával (lásd az előző szakaszt Timer "STAND ALONE" (Időzítő))

Amikor a timer (időzítő) befejezte a visszaszámlálást, hangjelzés hallatszik és a főzőzóna kikapcsol.

A Timer kikapcsolásához:

• válassza ki a főzőzónát (2)

- állítsa be a Timer (Időzítő) idejét 000 a -5 + segítségével

● Power Limitation

A Power Limitation funkció lehetővé teszi a termék használatának beálltását a maximális áramfelvétel korlátozásával, és az összes aktív főzőzóna áramfelvételének beállításával úgy, hogy a főzőlap teljes áramfelvétele ne menjen a beállított áramfelvételi érték fölé.

Megjegyzés: e beállítást kikapcsolt lappal kell elvégezni, az

■ ON/OFF (1) gomb megnyomása nélkül, a főzőlap az elektromos áramhoz való csatlakozásakor, vagy maga az áram visszakapcsolásakor, a következő 2 percen belül.

Power Limitation beállításához:

• nyomja meg a (A) gombot (amely villogni fog, a termék betáplálása első 2 percében)
• nyomva tartva a (A) gombot, nyomja meg egyesével a főzőzóna Választó/Kijelzője (2) összes területét az óra járásával megegyező irányban, a frontális jobb oldali zónától indulva (FR)

• minden megnyomáskor egy rövid hangjelzés hallatszik
• miután az összes kijelzöt (2) megnyomta, elengedheti a (A) gombot

ezután:

- a bal hátsó (RL) zóna kijelzője (2) felváltva fogja mutatni a „C” és „0” jeleket, amely azt jelzi, hogy el lehet végezni a beállítást:

válassza ki a (2-RL) kijelzőt

ezután görgesse le a Választósávot (3), amíg a Kijelzön nem lesz látható a „C” és „8” jel,

A Kijelzön (2-FL) megjelenik az aktuális beállítás**

** alapértelmezésben a beállítás 7,4 kW

A Power Limitation beállításának változtatásához

• nyomja meg a bal frontális (FL) zóna kijelzőjét (2)
• gördítse majd le a Választósávot (3) az új beállításhoz
• a kiválasztás mentéséhez nyomja meg az ■ ON/OFF (BE/KI) (1) gombot 2 másodpercig; egy hosszabb hangjelzés megerősíti az elvégzett beállítást

- Bridge Zones

A főzőzóna a Bridge funkcionak köszönhetően képes kombinált módban dolgozni, egyetlen zónát képezve azonos teljesítményszinten. Ezzel a funkcióval egyenletes főzést érhet el nagy méretű tálak és edények használatakor. A frontális főzőzóna „Master” zónával és a hátsó „Másodlagos” zónával együtt használható (annak ellenőrzésére, hogy melyik zóna működik ezzel a funkcióval, tekintse meg a kézikönyv ábrákat tartalmazó részét).

A Bridge funkció aktiválásához:

- egyidejűleg válassza ki a két használni kívánt főzőzónát

• a „Másodlagos” főzőzóna kijelzőjén (2) feltűnik a „”jel
• a Választósávon (3) keresztül lehetővé válik beállítani a Működési szintet (Teljesítmény), amely látható lesz a „Master” főzőzóna Kijelzőjén (2)
• a Bridge Funkció kiiktatásához elegendő megismételni ugyanezt az aktiválási eljárást

Megjegyzés: a Bridge funkció alatt aktivált Főzőzónák Timer (Időzítő) mindkét főzőzóna automatikus lekapcsolását eredményezi, mivel ebben az esetben egyetlen kombinált résznek számítanak.

AZ ELSZÍVÓ HASZNÁLATA

Bekapcsolás

Röviden nyomja (érintse) meg a főzőlap/elszív ON/OFF (BE/KI) (1) gombját: a szimbólum felgyullad; ha továbbra is nyomja a gombot, az összes rendelkezésre álló funkció néhány pillanatra láthatóvá válik, majd csak a legfontosabbak maradnak aktívak; a többit lehet használni, és később aktiválódnak, a berendezés használata közben.

FONTOS:

az összes rendelkezésre álló gomb kis intenzitású fénnyel fog világítani, és csak akkor válnak intenzívebbé, amikor aktiválódnak.

Ismét nyomja meg a bekapcsoláshoz Megjegyzés: Ez a funkció elsőbbséget élvez a többi funkcióval szemben.

- Az elszívó bekapcsolása:

Érintse (nyomja) meg a Választó zónát (12) az elszívó aktiválásához

- Elszívási sebesség (teljesítmény):

Az elszívó 3 sebességi (teljesítmény) fokozattal rendelkezik Érintse meg és ujjait futtassa végig a Kiválasztósáv (3) mentén:

jobbra a teljesítményszint növeléséhez; balra a teljesítményszint csökkentéséhez.

A beállított teljesítményszint megjelenik a Választás/Kijelző (12) területen

●Power Booster

A termék 2 kiegészítő teljesítményszinttel rendelkezik (a 3. szinten túl)

Power Booster (Teljesítményfokozó) 1: 15 percre van beállítva
Power Booster (Teljesítményfokozó) 2: 5 percre van beállítva,
ezt követően visszaáll a korábban beállított szintre.

Érintse meg és futtassa végig ujjait a Kiválasztósáv (3) mentén (a 3. szinten túl) és aktiválja a Power Booster (Teljesítményfokozó) 1-t

A Power Booster (Teljesítményfokozó) 1 szint megjelenik a Választás/Display (Kijelző) (12) területen a villogó "4"-es számmal

Érintse meg és futtassa végig ujjait a Kiválasztósáv (3) mentén (a 3. szinten túl) és aktiválja a Power Booster (Teljesítményfokozó) 2-t

A Power Booster (Teljesítményfokozó) 2 szint megjelenik a Választás/Display (Kijelző) (12) a villogó* P" szimbólummal

● Automatikus üzemmód

A szagelszívó megfelelő sebességen kapcsol be, a maximális főzési teljesítményhez az elszívási teljesítményt beállítva, a főzőzónák használatával.

Amikor a főzőzónákat kikapcsolják, az elszívó elszívási sebessége alkalmazkodik, fokozatosan csökken úgy, hogy eltávolítsa a maradék gözt és szagokat.

A funkció aktiválásához:

Nyomja meg(A)(14)

Ismételje meg a műveletet a kikapcsoláshoz.

Megjegyzés: ha az automatikus üzemmód során a

Választósávval (3) 1 - 3 sebesség kiválasztására kerül sor, az automatikus üzemmód félbeszakad;

ha ellenkezőleg, a Power Booster (Teljesítményfokozó)

kiválasztására kerül sor, az automatikus üzemmód az időzítés

végéig megmarad, időközben a (A) szimbólum továbbra is villog.

Megjegyzés: a főzőlap Automatikus üzemmód

aktiválásakor bekövetkező kikapcsolásakor az elszívó automatikusan, fokozatosan kikapcsol.

- Szürök telítettség jelzője

A szagelszívó jelzi, amikor a szűrőket karban kell tartani:

Szén/kerámia szagszürök

"FILTER"(13) felgyullad

Zsírszűrő

"FILTER"(13) villog

Megj.: ez a funkció alapértelmezés szerint inaktiválva van (aktiválása a "Szűrők telítettség jelzőjének aktiválása" c. szakaszban olvasható)

- Szürők telítettségének visszaállítása

Miután elvégezte a szűrők karbantartását (zsír és/vagy szén/kerámia), hosszasan nyomja meg a FILTER" (13);

"FILTER"(13) kikapcsol, újraindítva a jelző számlálását.

- Szürök telítettség jelzőjének aktiválása

Ez a jelző általában ki van kapcsolva.

A bekapcsoláshoz a következőképp járjon el:

• kapcsolja be az elszívó felületet a ⏻ segítségével;
• kikapcsolt elszívó motorral és főzőzónával nyomja meg a Választó zónát (12)

- hosszasan nyomja a "HOOD" (11) amíg a Kijelzőn (12) meg nem jelennek a váltakozva villogó "F" – "G" betük

F = szén/kerámia szagszürök

$$ \mathbf {G} = z s \text { irszürök } $$

Szén/kerámia szagszürök

- nyomja meg a Kijelzöt (12) akkor, amikor megjelenik az "F" betü

- nyomja meg " FILTER" (13) - villogó fény

- ismét hosszan nyomja meg "HOOD" (11), hogy jóváhagyja a szén/kerámia szagszűrő jelző aktiválását

Zsírszűrő

- nyomja meg a Kijelzőt (12) akkor, amikor megjelenik a "G" betű

- nyomja meg " FILTER" (13) - fix fény

- ismét hosszan nyomja meg "HOOD" (11), hogy jóváhagyja a zsírszűrő jelző aktiválását

A készüléket egy Window KIT szenzorral (a gyártó nem biztosítja) való használatra tervezték.

A Window KIT szenzor telepítésével (csak SZÍVÓ üzemmódbeli használatkor) a légszívás kikapcsol, akárhányszor a szobában lévő ablak, amelyre a KIT van szerelve, be van csukva.

- A KIT-nek a készülékhez való elektromos csatlakoztatását szakképzett műszaki személyzetnek kell végrehajtania.

- A KIT-hez külön tanúsítványt kell biztosítani az összetételre és a készülékkel való használatra vonatkozó biztonsági szabványok tekintetében. A telepítést az érvényben lévő háztartási készülékekre vonatkozó előírások szerint kell elvégezni.

FIGYELEM:

• a KIT-nek a készülékhez való csatlakozást szolgáló kábelnek az érintésvédelmi törpefeszültségre (SELV) tanúsított áramkörhöz kell tartoznia.
• az elektromos háztartási készülék gyártója semmiféle felelősséget nem vállal a KIT hibájából és/vagy üzemzavarából és/vagy hibás beszereléséből eredő esetleges kellemetlenségekért, károkért, tűzért.

Termék - Gombok - Display (Kijelző)

15 16 22 23 HOLD TARE ZERO -8 8:8.8.8 Ib kg fl oz oz ml gr READY 24 20 UNIT 21 17 18 19 25 20 21

1. Súlymérési terület
2. Display (Kijelző)/Vezérlések
3. HOLD (megtart) funkció
4. TARE (önsúly) funkció
5. ZERO (nulla) funkció
6. UNIT (egység) funkció
7. LOCK (lezárás) funkció
8. A mérleg számkijelzője
9. A használatban lévő funkció mutatója
10. Használatban lévő mértékegység mutatója
11. Mérleg mutató

A MÉRLEG HASZNÁLATA

A termékben beépített élelmiszer mérleg található

FONTOS:

Ha a mérleget 20 cm-nél nagyobb átmérőjű edényekkel vagy tartályokkal használja, javasolt az elszívó kikapcsolása, hogy ne befolyásolja a súlyt;

Figyelmeztetés = az edényt vagy tartályt MINDIG a súlymérő terület közepére helyezze, vigyázva, hogy az elzárja a szívási zónát.

Figyelmeztetés = a mérleg maximális teherbírása 10KG; számoljon egy +/-2g-os toleranciaszinttel minden egyes súlymérési értékén felül.

Működés

Bekapcsolás

A mérleg aktiválásához érintse meg a súlymérési területet (15) vagy helyezze a megmérendő terméket ugyanerre a területre;

a kijelző (22) bekapcsolásakor a nulla súlyt vagy a termék súlyát mutatja

Figyelmeztetés = ha a súlymérési területen már vannak termékek, majd ezeket eltávolítja, a mérleg bekapcsolódik az eltávolított termék súlyának negatív előjellel történő mutatásával;

ellenkező esetben, ha hozzáad további termékeket, a mérleg csak az utoljára hozzáadott termék súlyának mutatásával kapcsolódik be

Kikapcsolás

A mérleg automatikusan kikapcsol:

- 2 perc után, ha a súlymérési területen nincsenek tárgyak

- 8 perc után, ha a súlymérési területen tárgyak vannak

● UNIT (egység) funkció

A mérleg alapbeállítása a metrikus mértékrendszer szerinti gramm;

Nyomja meg a „UNIT” gombot (20) hogy a mértékegységet megváltoztassa;

A használatban lévő mértékegység a mérleg kijelzője alatt látható, a (24) kijelzőn

A „ZERO (nulla)” (19) funkció lehetővé teszi, hogy a mérleg számkijelzőjét „nullára” állítsa, függetlenül attól, hogy van vagy nincs termék a súlymérési területen (15);

Figyelmeztetés = a ZERO (nulla) (23) jelzés kikapcsol, amint a súlymérési területre rak vagy onnan eltávolít tárgyakat (és feltűnik a tárgyak súlya);

A „TARE (önsúly)” (18) funkció lehetővé teszi, hogy különböző élelmiszereket fokozatosan lemérje anélkül, hogy azokat el kellene távolítani a súlymérési területröl

használat:

• helyezze az első terméket a súlymérési területre, a kijelzön (22) láthatóvá válik a súly „1”
• nyomja meg a „TARE (önsúly)” gombot (18), a kijelzón (22) lenullázódik a súly
• helyezzen egy újabb terméket a súlymérési területre, a kijelzőn (22) láthatóvá válik a súly „2”
• nyomja meg ismét a „TARE (önsúly) (18) gombot, a kijelzőn (22) láthatóvá válik az „1” + „2” súly

Figyelmeztetés = további termékeket helyezhet a mérlegre, egészen addig, amíg el nem éri a maximális teherbírást

Figyelmeztetés = ahhoz, hogy az összsúlyból kiiktassa a tartály súlyát, először az önsúlyt mérje le, a „ZERO (nulla)” (19) segítségével

Figyelmeztetés = a „TARE (önsúly) funkcióból való kilépéshez nyomja meg a „ZERO” (nulla) (19) gombot

A „HOLD (megtart)” funkció (17) lehetővé teszi, hogy elmentse a megjelenített súlyt, hogy a későbbiekben előhívja, összeadja vagy kivonja a mérlegen megjelenő új súlyból; a súly a memóriában marad a mérleg kikapcsolásáig

használat:

- helyezze a terméket a súlymérési területre - tartsa lenyomva a „HOLD” (megtart) gombot (17), amíg a kijelzőn villogni nem kezd a súly: ekkor az érték el van mentve Figyelmeztetés = folytathatja a súly eltávolításával a mérlegről, és az összes funkció használatával

Figyelmeztetés = ismételje meg a gomb hosszantartó megnyomását, hogy egy új súlyt mentsen el; csak az utolsó súly marad a memóriában.

Bármelyik pillanatban a „HOLD” gomb (17) megnyomásával lehetősége van megtekinteni az elmentett súlyt, amely a kijelzőn (23) pár másodpercig villogva jelenik meg; ha ez időn belül újra megnyomja a „HOLD” gombot (17), az elmentett súly hozzáadódik a mérlegen megjelenített súlyhoz;

a kijelzőn (23) megjelenik az értékek összege és a világító „HOLD” (23) visszajelzés égve marad, jelezve, hogy a funkció még aktív;

ha újra megnyomja a „HOLD” (17) gombot, a kijelzön megjelenő súlyból kivonódik az elmentett súly; a kijelzön (23) megjelenik az értékek különbsége, és automatikusan kilép a funkcióból.

Példa:

• elmentett súly: 1KG
• a funkció bekapcsolásakor a mérlegen megjelenő súly: 2KG
• a kijelzön megjelenő „összeadott” súly: 3KG (1KG+2KG)
• a funkcióból való kilépés előtti „kivont” súly: 2KG (3KG – 1KG)

- LOCK (biztonsági zárolás) funkció

A „LOCK (biztonsági zárolás)” funkció (21) leblokkolja a mérleg használatát, hogy elkerülje, hogy működésbe hozza, amikor a súlymérési területre helyez különböző tárgyakat;

a funkció aktiválásához tartsa nyomva a „LOCK” (biztonsági zárolás) (21) gombot, amíg a mérleg kijelzője ki nem kapcsol;

Ugyanígy járjon el a funkció kiiktatásához: tartsa nyomva a „LOCK” (biztonsági zárolás) (21) gombot, amíg a mérleg kijelzője újra vissza nem kapcsol.

Figyelmeztetés = a „LOCK“ funkció aktiválása után 30 perccel a mérleg kikapcsol, és a „LOCK (biztonsági zárolás) funkció kikapcsol

4.1 Teljesítménytáblázat

Teljesítmény szint Főzés típusa			Szinthasználat(jelzés a főzési tapasztalat és szokások alapján)
Maximális teljesítmény	Boost Gyors melegítés		Ideális az élelmiszer gyors felmelegítésére, víz gyorsforralására, vagy főzőfolyadék gyors megmelegítésére
	8-9	Sütés - forralás	Ideális pirításhoz, főzés megkezdéséhez, fagyasztott termékek sütésére, gyorsforralásra
Nagy teljesítmény	7-8	Pirítás - sütés - forralás - grillezés	Ideális sütéshez, hosszú ideig tartó forraláshoz, főzéshez és grillezéshez (rövid ideig, 5-10 percig)
	6-7	Pirítás - főzés - párolás - sütés - grillezés	Ideális sütéshez, hosszú ideig tartó forraláshoz, főzéshez és grillezéshez (közepesen hosszú ideig, 10-20 percig), eszközök előmelegítésére
Közepes teljesítmény	4-5	Főzés - párolás - sütés - grillezés	Ideális sütéshez, hosszú ideig tartó forraláshoz, főzéshez (hosszú időn át). Tészta keveréshez
	3-4	Főzés - lassú tűzön főzés - habarás - keverés	Ideális hosszú ideig tartó főzéshez (rizs, szószok, sültek, halételek), ahol az ételt lében főzik (pl. víz, bor, leves, tej), tésztakeveréshez
	2-3	Főzés - lassú tűzön főzés - habarás - keverés	Ideális hosszú ideig tartó főzéshez (rizs, szószok, sültek, halételek egy liternél kisebb mennyiségben), ahol az ételt lében főzik (pl. víz, bor, leves, tej), tésztakeveréshez
Alacsony teljesítmény	1-2	Olvasztás - felengedés - melegen tartás - keverés	Ideális vajpuhításra, csokoládé olvasztásra, kis méretű élelmiszerek kiolvasztására
	1	Olvasztás - felengedés - melegen tartás - keverés	Ideális frissen főzött, kis mennyiségű ételek melegen tartására, tányérmelegítésre és rizottó keverésére
KI	Nullteljesítmény	Rakodófelület	Főzőlap stand-by vagy kikapcsolt állapotban (főzés végén a maradékhő esetén lehetséges, H-L-O betükkel jelölve)

4.2 Főzési táblázat

Élelmiszer kategória	Ételek vagy főzéstípusok	Teljesítményszint és a főzés menete
		Első fázis	Teljesítmény	Második fázis	Teljesítmény
Tészta, rizs	Friss tészta	Víz melegítése	Booster-9	A tészta főzése és forrásban tartása	7-8.
	Friss tészta	Víz melegítése	Booster-9	A tészta főzése és forrásban tartása	7-8.
	Párolt rizs	Víz melegítése	Booster-9	A tészta főzése és forrásban tartása	5-6.
	Rizottó	Sütés és pörkölés	7-8.	Főzés	4-5.
Zöldségek, hüvelyesek	Pároltak	Víz melegítése	Booster-9	Párolás	6-7.
	Olajban sült zöldségek	Az olaj felmelegítése	9. ábra	Sütés	8-9.
	Pirítás	A kellékek melegítése	7-8.	Főzés	6-7.
	Pörköltek	A kellékek melegítése	7-8.	Főzés	3-4.
	Sültek	A kellékek melegítése	7-8.	Aranybarnára sütés	7-8.
Húsok	Sütés	Olajban pirított hús (amennyiben vajon készíti, úgy 6. főzőfok)	7-8. Főzés	3-4.
	Roston sütés	Serpenyő előmelegítése	7-8.	Grillezés mindkét oldalon	7-8.
	Pirítás	Olajban pirítás (amennyiben vajon készíti, úgy 6. főzőfok)	7-8. Főzés	4-5.
	Szaftos/pörkölt	Olajban pirítás (amennyiben vajon készíti, úgy 6. főzőfok)	7-8. Főzés	3-4.
Halak	Roston sütés	Serpenyő előmelegítése	7-8.	Főzés	7-8.
	Szaftos/pörkölt	Olajban pirítás (amennyiben vajon készíti, úgy 6. főzőfok)	7-8.	Főzés	3-4.
	Rántott	Az olaj vagy zsír felhevítése	8-9.	Sütés	7-8.
Tojás	Rántották	Vaj vagy zsír hevítése serpenyőben	6. ábra	Főzés	6-7.
	Omlett	Vaj vagy zsír hevítése serpenyőben	6. ábra	Főzés	5-6.
	Lágy tojás//kemény tojás	Víz melegítése	Booster-9	Főzés	5-6.
	Palacsinta	Vaj melegítése a serpenyőben	6. ábra	Főzés	6-7.
Szószok	Paradicsom	Olajban pirítás (ha vajon, akkor a 6. teljesítményfokozat)	6-7.	Főzés	3-4.
	Ragu	Olajban pirítás (ha vajon, akkor a 6. teljesítményfokozat)	6-7.	Főzés	3-4.
	Besamel	Az alap elkészítése (olvassza meg a vajat és szórja rá a lisztet)	5-6.	Forralja fel	3-4.
Édességek, krémek	Cukrászkrem	Forralja fel a tejet!	4-5.	Tartsa forrásban!	4-5.
	Pudingok	Forralja fel a tejet!	4-5.	Tartsa forrásban!	2-3.
	Tejberizs	Melegítse meg a tejet!	5-6.	Tartsa forrásban!	2-3.

5. Karbantartás

A főzőlap karbantartása

Figyelem! Bármilyen tisztítási vagy karbantartási művelet előtt győződjön meg róla, hogy a főzőzónák ki legyenek kapcsolva és a hőfok jelzőfény elaludt.

5.1 Tisztítás

A főzőlapot minden használat után tisztítsa meg.

Fontos!

Ne használjon dörzsszivacsot! Használatuk idővel felsértheti az üveget.

Ne használjon olyan irritáló vegyszereket, mint a sütötisztító spray vagy folttisztítók.

Minden használat után hagyja kihülni a főzőlapot, majd tisztítson le minden ételmaradék lerakódást és foltot-

A cukor és a magas cukor tartalmú élelmiszerek károsítják a főzőfelületet, így ezeket azonnal le kell takarítani.

A só, a cukor és a homokszemcsék felkarcolják az üvegfelületet.

A főzőlap tisztításához puha rongyot, konyhai kéztörlőt vagy hasonló termékeket használjon (tartsa be a Gyártó utasításait).

NE HASZNÁLJON GÓZTISZTÍTÓT!

Fontos!

Véletlen vagy nagy mennyiségű folyadék kiömlések esetén a kiürítő szelepet is használhatja, amely a termék hátoldalán van, hogy eltávolítsa a maradékokat és maximális higiénias biztonságban tisztíthasson.

ábra 18

A teljesebb és alaposabb tisztításhoz teljesen eltávolíthatja az alsó kádat

ábra 19

A fém rács tisztítása:

A rácsot kézzel, meleg vízzel és semleges szappannal kell lemosni, majd alaposan szárazra kell törölni az oxidálódás elkerülése érdekében.

Az elszívó karbantartása

Tisztítás

A tisztításhoz KIZÁRÓLAG semleges folyadékkal

megnedvesített ruhát használion. NE HASZNÁLJON

SZERSZÁMOKAT VAGY ESZKÖZÖKET A TISZTÍTÁSHOZ!

Kerülje a súrolóanyagokat tartalmazó termékeket.

NE HASZNÁLJON ALKOHOLT!

Zsírtalanító szűrő

A főzésből megmaradt zsírrészecskéket őrzi meg.

Havonta egyszer tisztítsa meg (vagy amikor a telítettséget jelző rendszer jelzi), nem agresszív tisztítószerekkel, kézzel, vagy mosogatógépben alacsony hőmérsékleten, rövid ciklusú programon.

Mosogatógépben mosáshoz a fém zsírtalanító szűrő színét vesztheti, de a szűrő tulajdonságai egyáltalán nem változnak.

ábra 15

Aktívszénszűrő - Kerámia

(csak szürő verzióban)

Megtartja a főzésböl eredő kellemetlen szagokat.

A termék szagszűrőkkel van felszerelve. A szagszűrők telítettsége a főzés módjától és a zsírszűrő tisztításának gyakoriságától függően, hosszabb használat után következik be. A szagszűrők höregenerálhatók 2/3 havonta, előmelegített sütőben 200 °C-on 45 percig. A megfelelő regeneráció biztosítja az állandó szűrési hatékonyságot 5 évig.

Figyelem! Ne helyezze a szűrőket a sütő aljára, hanem tegye egy tepsibe, és helyezze köztes magasságba.

ábra 17 - 17a - 17b - 17c

5.2 Hibakeresés

HIBAKÓD	LEÍRÁS	LEHETSÉGES OK	ELHÁRÍTÁS
E2	A főzőzóna a túl magas hőfok miatt kikapcsol	Az elektromos részek belső hömérséklete túl magas	További használat előtt várja meg, míg a főzőlap teljesen kihül
E3	Nem megfelelő főzőedény	Az edény elvesztette mágnesességét	Vegye le a főzőedényt
E5	Kommunikációs hiba a felhasználói interfész és az indukciós modul között	Nem érkezik elektromos energia a modulhoz; a tápkábel nincs helyesen csatlakoztatva vagy meghibásodott	Húzza ki a főzőlapot az elektromos hálózatból és ellenőrizze a csatlakozást
Az összes többi hibajelzéshez ( E ... U ... C ... )	Hívja a műszaki szervizszolgálatot és mondja be a hibakódot

5.3 Szervizszolgálat

A müszaki szervizhez fordulás előtt

1. Győződjön meg róla, hogy a,,Hibakeresés “ fejezetben ismertetett pontok alapján nem tudja-e egymaga megoldani a hibát.

2. Kapcsolja ki majd kapcsolja ismét vissza a készüléket és ellenőrizze, hogy nem szűnt-e meg a hiba.

Ha a fenti ellenőrzés után a hibajelzés továbbra is fennmarad, vegye fel a kapcsolatot a legközelebbi műszaki szervizzel.

Röviden nyomja (érintse) meg a főzőlap/elszívó ■ ON/OFF

(BE/KI) (1) gombját: a szimbólum felgyullad; ha továbbra is nyomja a gombot, az összes rendelkezésre álló funkció néhány pillanatra láthatóvá válik, majd csak a legfontosabbak maradnak aktívak; a többit lehet használni, és később aktiválódnak, a berendezés használata közben.

FONTOS:

az összes rendelkezésre álló gomb kis intenzitású fénnyel fog világítani, és csak akkor válnak intenzívebbé, amikor aktiválódnak.

Ismét nyomja meg a bekapcsoláshoz Megjegyzés: Ez a funkció elsőbbséget élvez a többi funkcióval szemben.

- Az elszívó bekapcsolása:

Érintse (nyomja) meg a Választó zónát (12) az elszívó aktiválásához

- Elszívási sebesség (teljesítmény):

Az elszívó 3 sebességi (teljesítmény) fokozattal rendelkezik Érintse meg és ujjait futtassa végig a Kiválasztósáv (3) mentén:

jobbra a teljesítményszint növeléséhez; balra a teljesítményszint csökkentéséhez.

A beállított teljesítményszint megjelenik a Választás/Kijelző (12) területen

●Power Booster

A termék 2 kiegészítő teljesítményszinttel rendelkezik (a 3. szinten túl)

Power Booster (Teljesítményfokozó) 1: 15 percre van beállítva
— Power Booster (Teljesítményfokozó) 2: 5 percre van beállítva,

ezt követően visszaáll a korábban beállított szintre.

Érintse meg és futtassa végig ujjait a Kiválasztósáv (3) mentén (a 3. szinten túl) és aktiválja a Power Booster (Teljesítményfokozó) 1-t

A Power Booster (Teljesítményfokozó) 1 szint megjelenik a Választás/Display (Kijelző) (12) területen a villogó "4"-es számmal

Érintse meg és futtassa végig ujjait a Kiválasztósáv (3) mentén (a 3. szinten túl) és aktiválja a Power Booster (Teljesítményfokozó) 2-t

A Power Booster (Teljesítményfokozó) 2 szint megjelenik a Választás/Display (Kijelző) (12) a villogó*P" szimbólummal

● Automatikus üzemmód

A szagelszívó megfelelő sebességen kapcsol be, a maximális főzési teljesítményhez az elszívási teljesítményt beállítva, a főzőzónák használatával.

Amikor a főzőzónákat kikapcsolják, az elszívó elszívási sebessége alkalmazkodik, fokozatosan csökken úgy, hogy eltávolítsa a maradék gözt és szagokat.

A funkció aktiválásához:

Nyomja meg(A)(14)

Ismételje meg a műveletet a kikapcsoláshoz.

Megjegyzés: ha az automatikus üzemmód során a

Választósávval (3) 1 - 3 sebesség kiválasztására kerül sor, az automatikus üzemmód félbeszakad;

ha ellenkezőleg, a Power Booster (Teljesítményfokozó)

kiválasztására kerül sor, az automatikus üzemmód az időzítés

végéig megmarad, időközben a (A) szimbólum továbbra is villog.

Megjegyzés: a főzőlap Automatikus üzemmód

aktiválásakor bekövetkező kikapcsolásakor az elszívó automatikusan, fokozatosan kikapcsol.

- Szürök telítettség jelzője

A szagelszívó jelzi, amikor a szűrőket karban kell tartani:

Szén/kerámia szagszürök

"FILTER"(13) felgyullad

Zsírszűrő

"FILTER"(13) villog

Megj.: ez a funkció alapértelmezés szerint inaktiválva van (aktiválása a "Szűrők telítettség jelzőjének aktiválása" c. szakaszban olvasható)

- Szürök telítettségének visszaállítása

Miután elvégezte a szűrők karbantartását (zsír és/vagy szén/kerámia), hosszasan nyomja meg a FILTER" (13);

"FILTER"(13) kikapcsol, újraindítva a jelző számlálását.

●Szürök telítettség jelzőjének aktiválása

Ez a jelző általában ki van kapcsolva.

A bekapcsoláshoz a következőképp járjon el:

- kapcsolja be az elszívó felületet a segítségével; - kikapcsolt elszívó motorral és főzőzónával nyomja meg a Választó zónát (12)

- hosszasan nyomja a "HOOD" (11) amíg a Kijelzőn (12) meg nem jelennek a váltakozva villogó "F" – "G" betük

F = szén/kerámia szagszürök

G = zsírszűrök

Szén/kerámia szagszürök

• nyomja meg a Kijelzöt (12) akkor, amikor megjelenik az "F" betű
• nyomja meg " FILTER" (13) - villogó fény
• ismét hosszan nyomja meg "HOOO" (11), hogy jóváhagyja a szén/kerámia szagszűrő jelző aktiválását

Zsírszűrő

• nyomja meg a Kijelzőt (12) akkor, amikor megjelenik a "G" betű
• nyomja meg "FILTER" (13) – fix fény
• ismét hosszan nyomja meg "HOOD" (11), hogy jóváhagyja a zsírszűrő jelző aktiválását
