Ürün Tipi	Ankastre Aspiratörlü İndüksiyon Ocak
Marka	Elica
Model	NikolaTesla Libra PRF0147774A
Kategori	ocak
Elektrik Beslemesi	Kalıcı şebeke bağlantısı, voltaj ve güç etiket üzerinde (örn. 7,4 kW varsayılan)
Pişirme Bölgesi Sayısı	4 indüksiyon bölgesi (Bridge fonksiyonu mümkün)
Pişirme Fonksiyonları	Power Booster, Otomatik Isıtma, Sıcaklık Yöneticisi, Duraklatma, Zamanlayıcı, Bridge
Entegre Davlumbaz	3 hız + 2 Power Booster ile emiş, emişli veya filtreli versiyon
Entegre Tartı	Kapasitif tartı, maks. 10 kg yük, TARE, HOLD, UNIT, LOCK fonksiyonları
Tencere Algılama	Evet, tencere olmadığında otomatik kapanma
Güvenlik	Tuş kilidi, çocuk kilidi (Child Lock), otomatik kapanma, aşırı ısınma algılama, artık ısı göstergesi
Filtreler	Yağ filtresi (yıkanabilir), kömür/seramik filtre (fırında yenilenebilir)
Filtre Doygunluk Göstergesi	Evet, FILTER lambası türüne göre yanıp söner veya sabit yanar
Kurulum	Tezgah üstü montaj, kalınlık 2-6 cm (TOP) veya 2,5-6 cm (FLUSH), ön mesafe min. 5 cm, yanlar 4 cm, üst 50 cm
Bakım ve Temizlik	Her kullanımdan sonra temizleyin, aşındırıcı kullanmayın, nötr deterjan, çıkarılabilir alt hazne
Boyutlar (yaklaşık)	Standart ankastre, genişlik yakl. 90 cm (teknik sayfayı kontrol edin)
Ağırlık	Yakl. 20-30 kg (belirtilmemiş, tahmin)
Yedek Parçalar ve Tamir Edilebilirlik	Filtreler, vidalar, kömür kiti, Pencere sensör kiti (isteğe bağlı), teknik servis ile iletişim

Sık sorulan sorular - NikolaTesla Libra PRF0147774A ELICA

İndüksiyon ocakta hangi tür tencereler kullanılmalıdır?

Sadece ferromanyetik tabanlı tencereler kullanın (mıknatısla test edin). Çap, pişirme bölgesine uygun olmalıdır (kılavuza bakın). Dışbükey, çizgili veya alüminyum tabanlardan kaçının.

Pişirme yüzeyi nasıl temizlenir?

Her kullanımdan sonra soğumasını bekleyin, ardından yumuşak bir bez ve nötr deterjanla temizleyin. Asla aşındırıcı sünger veya agresif kimyasallar kullanmayın. Taşmalar için ocak altındaki tahliye vanasını kullanın.

Davlumbaz filtreleri nasıl bakım yapılır?

Yağ filtresi ayda bir (veya uyarı üzerine) elde veya düşük sıcaklıkta bulaşık makinesinde yıkanmalıdır. Kömür/seramik filtre 2-3 ayda bir 200°C'de 45 dakika fırında yenilenir. Lamba sıfırlama prosedürü için kılavuza bakın.

E2 hata kodu ne anlama gelir?

E2 kodu yüksek iç sıcaklık anlamına gelir. Ocağın soğumasını bekleyin. Sorun devam ederse fişini çekin ve teknik servise başvurun.

Power Booster fonksiyonu nasıl etkinleştirilir?

Pişirme bölgeleri için seçim çubuğunu 5. seviyenin ötesine kaydırın (Booster 5 dakika). Davlumbaz için 3. seviyenin ötesine kaydırın: Booster 1 (15 dk) veya Booster 2 (5 dk). 'P' veya '4' sembolü yanıp söner.

Tartı düzgün çalışmıyor, ne yapmalıyım?

Tencerenin tartı bölgesinde ortalandığından ve çapının 20 cm'yi geçmediğinden emin olun. Rahatsızlığı önlemek için davlumbazı kapatın. Maksimum yük 10 kg'dır. Sorun devam ederse ZERO fonksiyonuyla sıfırlayın.

Ocak nasıl kurulur?

Kurulum bir profesyonel tarafından yapılmalıdır. Tezgahı kesin (kalınlık 2-6 cm), güvenlik mesafelerine uyun, tüm kutuplu devre kesici ile elektrik bağlantısı yapın. Davlumbaz için mevcut kanallara göre emişli veya filtreli versiyonu seçin.

Ocak tencereyi algılamazsa ne yapmalıyım?

Tencerenin indüksiyon uyumlu (ferromanyetik taban) olduğundan ve bölgeye ortalandığından emin olun. Çapın yeterli olduğunu kontrol edin. E3 kodu görünürse tencere manyetik özelliğini kaybetmiştir, değiştirin.

Kazara kullanımı önlemek için kontroller nasıl kilitlenir?

Key Lock tuşuna (kilit sembolü) birkaç saniye basın. Bir ışık yanar. Kilidi açmak için işlemi tekrarlayın. Fonksiyon tüm tuşları kilitler ancak ayarları aktif bırakır.

Tam kılavuz ve aksesuarları nerede bulabilirim?

Kılavuz, notice-facile.com'da ücretsiz PDF olarak mevcuttur. Aksesuarlar (filtre kiti, Pencere sensörü vb.) için www.elica.com ve www.shop.elica.com adreslerini ziyaret edin.

KULLANIM KILAVUZU NikolaTesla Libra PRF0147774A ELICA

TR Montaj ve kullanım talimatları

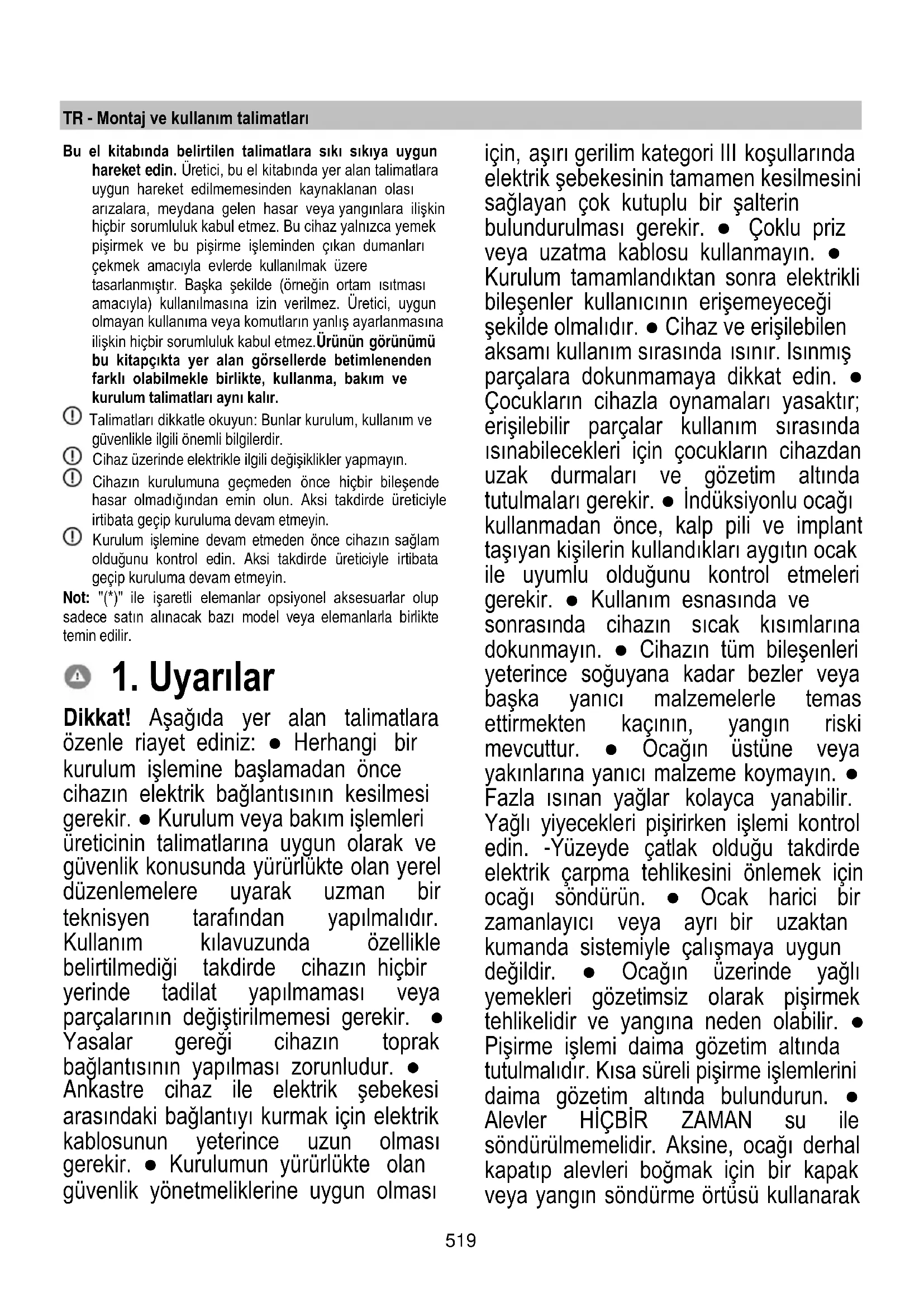

TR - Montaj ve kullanım talimatları

Bu el kitabında belirtilen talimatlara sıkı sıkıya uygun hareket edin. Üretici, bu el kitabında yer alan talimatlara uygun hareket edilmemesinden kaynaklanan olası arızalara, meydana gelen hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Bu cihaz yalnızca yemek pişirmek ve bu pişirme işleminden çıkan dumanları çekmek amacıyla evlerde kullanılmak üzere tasarlanmıştır. Başka şekilde (örneğin ortam ısıtması amacıyla) kullanılmasına izin verilmez. Üretici, uygun olmayan kullanıma veya komutların yanlış ayarlanmasına ilişkin hiçbir sorumluluk kabul etmez. Ürünün görünümü bu kitapçıkta yer alan görsellerde betimlenenden farklı olabilmekle birlikte, kullanma, bakım ve kurulum talimatları aynı kalır.

Talimatları dikkatle okuyun: Bunlar kurulum, kullanım ve güvenlikle ilgili önemli bilgilerdir.
Cihaz üzerinde elektrikle ilgili değişiklikler yapmayın.
Cihazın kurulumuna geçmeden önce hiçbir bileşende hasar olmadığından emin olun. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyin.
① Kurulum işlemine devam etmeden önce cihazın sağlam olduğunu kontrol edin. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyin.

Not: "(*)" ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

1. Uyarılar

Dikkat! Aşağıda yer alan talimatlara özenle riayet ediniz: ● Herhangi bir kurulum işlemine başlamadan önce cihazın elektrik bağlantısının kesilmesi gerekir. ● Kurulum veya bakım işlemleri üreticinin talimatlarına uygun olarak ve güvenlik konusunda yürürlükte olan yerel düzenlemelere uyarak uzman bir teknisyen tarafından yapılmalıdır. Kullanım kılavuzunda özellikle belirtilmediği takdirde cihazın hiçbir yerinde tadilat yapılmaması veya parçalarının değiştirilmemesi gerekir. ● Yasalar gereği cihazın toprak bağlantısının yapılması zorunludur. ● Ankastre cihaz ile elektrik şebekesi arasındaki bağlantıyı kurmak için elektrik kablosunun yeterince uzun olması gerekir. ● Kurulumun yürürlükte olan güvenlik yönetmeliklerine uygun olması

için, aşırı gerilim kategori III koşullarında elektrik şebekesinin tamamen kesilmesini sağlayan çok kutuplu bir şalterin bulundurulması gerekir. ● Çoklu priz veya uzatma kablosu kullanmayın. ● Kurulum tamamlandıktan sonra elektrikli bileşenler kullanıcıının erişemeyeceği şekilde olmalıdır. ● Cihaz ve erişilebilen aksamı kullanım sırasında ısınır. Isınmış parçalara dokunmamaya dikkat edin. ● Çocukların cihazla oynamaları yasaktır; erişilebilir parçalar kullanım sırasında ısınabileceği için çocukların cihazdan uzak durmaları ve gözetim altında tutulmaları gerekir. ● İndüksiyonlu ocağı kullanmadan önce, kalp pili ve implant taşıyan kişilerin kullandıkları aygıtin ocak ile uyumlu olduğunu kontrol etmeleri gerekir. ● Kullanım esnasında ve sonrasında cihazın sıcak kısımlarına dokunmayın. ● Cihazın tüm bileşenleri yeterince soğuyana kadar bezler veya başka yanıcı malzemelerle temas ettirmekten kaçının, yangın riski mevcuttur. ● Ocağın üstüne veya yakınlarına yanıcı malzeme koymayın. ● Fazla ısınan yağlar kolayca yanabilir. Yağlı yiyecekleri pişirirken işlemi kontrol edin. -Yüzeyde çatlak olduğu takdirde elektrik çarpma tehlikesini önlemek için ocağı söndürün. ● Ocak harici bir zamanlayıcı veya ayrı bir uzaktan kumanda sistemiyle çalışmaya uygun değildir. ● Ocağın üzerinde yağlı yemekleri gözetimsiz olarak pişirmek tehlikelidir ve yangına neden olabilir. ● Pişirme işlemi daima gözetim altında tutulmalıdır. Kısa süreli pişirme işlemlerini daima gözetim altında bulundurun. ● Alevler HİÇBİR ZAMAN su ile söndürülmemelidir. Aksine, ocağı derhal kapatıp alevleri boğmak için bir kapak veya yangın söndürme örtüsü kullanarak

söndürün. Yangın tehlikesi: Pişirme yüzeylerinin üzerine eşya koymayın. ● Buharlı temizleyici kullanmayın, elektrik çarpması riski mevcuttur. ● Fazla ısınma tehlikesi oluşabileceğinden, ocağın üzerine bıçak, çatal, kaşık ve kapak gibi metal malzeme koymayın. ● Cihazı elektrik şebekesine bağlamadan önce: Gerilim ve güç değerlerinin şebekenin değerlerine karşılık geldiğinden ve bağlantı prizinin uygun olduğundan emin olmak için bilgi plakasını kontrol edin (cihazın alt kısmında bulunur). Şüpheye düşerseniz, ehil bir elektrik teknisyeniyle bağlantı kurun.

Önemli: • Kullanımdan sonra, ocağı kumandasıyla kapatın, tencere algılayıcısına güvenmeyin. • Sıvıların taşmasını önlemek için haşlama veya ısıtma yaparken ısı beslemesini düşürün. • Ocağın ısıtma elemanlarının üzerinde boş tencere veya tava bırakmayın. • Pişirme işlemi sona erer ermez ilgili pişirme bölgesini kapatın. • Pişirme sırasında kesinlikle alüminyum folyo kullanmayın ve alüminyum ambalajlı ürünleri doğrudan yerleştirmeyin. Alüminyum eriyip ocakta geri dönüşü olanaksız zararlara yol açabilir. • Öncesinde açmadan yiyecek içeren metal kutu veya tenekeleri kesinlikle ısıtmayın: patlama meydana gelebilir! Bu uyarı tüm diğer ocak tipleri için geçerlidir. • Takviye özelliği gibi yüksek güçlü bir fonksiyonu kullanmak kızartma yağı gibi bazı sıvıları ısıtmak için uygun değildir. Yüksek ısı tehlikeli olabilir. Bu durumlarda daha düşük bir ısıtma gücü kullanılması tavsiye edilir. • Kaplar doğrudan ocağın üzerine ve ısıtma bölümlerinin ortasına yerleştirilmelidir. Tencere ve ocak arasında kesinlikle başka nesne olmamalıdır. • Yüksek sıcaklık söz konusu olduğunda cihaz otomatik olarak pişirme bölgelerinin güç seviyesini düşürür. Herhangi bir temizlik veya bakım işlemi yapmadan önce elektrik fişini prizden çekerek veya evinizdeki ana şalteri kapatarak cihazın elektrik şebekesiyle olan bağlantısını kesin. Tüm kurulum ve bakım işlemlerinde iş eldiveni kullanın. Bu cihaz 8 yaşından büyük çocuklar ile fiziksel, duyusal veya zihinsel kapasitesi düşük veya deneyimden ve gerekli bilgiden yoksun kişilerce yalnızca gözetim altındayken veya cihazın güvenli kullanımına ilişkin talimatlar verildikten ve bu durumla ilgili tehlikeleri anlamaları sağlandıktan sonra kullanılabilir. Cihazla oynamadıklarından emin olmak için çocuklar kontrol altında tutulmalıdır. Temizlik ve bakım işlemleri çocukların tarafından gözetimsiz olarak yapılmamalıdır. Bu cihaz gaz veya başka yakıtları yakan diğer cihazlarla aynı anda kullanılacağı zaman söz konusu yerde yeterli havalandırma bulunmalıdır. Cihazın dışı ve içi sık sık (EN AZINDAN AYDA BİR) temizlenmelidir; her koşulda bakım talimatlarında açıkça belirtilenlere uygun hareket edin. Cihazla ilgili temizlik kuralları ile filtreleri değiştirme ve temizleme kurallarına uygun hareket edilmemesi yangın risklerinin doğmasına neden olur. Flambe usulü yemek pişirmek kesinlikle yasaktır. Açık alev kullanmak filtreler açısından zararlıdır ve yangınlara neden olabilir, bu nedenle her durumda kaçınılmalıdır. Aşırı ısınan yağın alev almasını önlemek için kızartmalar kontrol altında yapılmalıdır. DİKKAT: Cihaz çalışırken davlumbazın erişilebilen kısımları ısınabilir. Dikkat! Kurulum tamamen bitmeden cihazın elektrik şebekesiyle olan bağlantı}sını yapmayın. Dumanları tahliye etmek

için alınacak teknik tedbirler ve güvenlik tedbirleri açısından yerel yetkili mercilerin düzenlemelerinde şart koşulanlara titizlikle uyulması gerekir. • Çekilen hava, gaz veya başka yakıtlarla çalışan cihazlardan çıkan dumanların tahliyesi amacıyla kullanılan bir kanala sevk edilmemelidir. • Cihazı izgarasını doğru şekilde monte etmeden kesinlikle kullanmayın! • Kurulum için yalnızca cihazla birlikte gelen tespit vidalarını kullanın veya ürünle birlikte gelmediyse, uygun tip vida satın alın. Kurulum Kılavuzunda belirtilen doğru uzunluktaki vidaları kullanın. • Bu cihaz ile elektrik dışında bir enerjiyle beslenen diğer cihazlar aynı anda çalıştırılacağı zaman odadaki negatif basınç 4 Pa (4 × 10-5 bar) değerini aşmamalıdır. • Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her anda başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi ya da taşınması halinde bu kullanım kılavuzunun da ürün ile birlikte verildiğinden emin olun.

Bu cihaz, 2012/19/EC - UK SI 2013 No3113, sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Kullanıcı bu ürünün uygun bir şekilde bertaraf edilmesini sağlayarak, çevre ve insan sağlığı açısından ortaya çıkabilecek olası olumsuz etkileri önlemeye katkıda bulunur. Ürün ya da ürün ile beraber verilen belgeler

üzerinde bulunan ■ işareti, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların bertaraf edildiği dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir. Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satın alındığı mağazaya danışın. Cihaz aşağıdaki standartlara uygun şekilde tasarlanmış, test ve imal edilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.EN 60350-2;
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Çevre üzerindeki

etkileri azaltmak amacıyla doğru kullanıma ilişkin tavsiyeler: Pişirmeye başladığı nızda cihazı en düşük seviyede açın, pişirme işlemi sona erdikten sonra birkaç dakika daha açık bırakın. Hızını yalnızca duman ve buhar miktarı çok fazla olursa arttırın, takviye özelliğini yalnızca olağanüstü durumlarda kullanın. Koku azaltma sisteminin verimini korumak için karbon filtreyi/filtreleri gerektiğinide değiştirin. Yağ filtresini verimli halde tutun, gerektiğinide temizleyin. Verimi optimize etmek ve gürültüleri azaltmak için bu kılavuzda belirtilen kanal yönlendirme sistemini azami çapta kullanın.

2. Kullanım

Ocağın kullanımı

İndüksiyonlu pişirme sistemi manyetik indüksiyon fizik fenomenine dayanır. Bu tür bir sistemin temel özelliği enerjinin jeneratörden tencereye doğrudan aktarılmasıdır.

Avantajlar:

Elektrikli ocaklar ile karşılaştırıldığında, indüksiyonlu ocağınız:

• Daha güvenli: Cam yüzeyde minör sıcaklık.
• Daha hızlı: Daha kısa yemek ısıtma süreleri.
• Daha kesin: Ocak komutlarına hemen yanıt verir
• Daha etkili: Tüketilen enerjinin %90'ı ısıya dönüştürülür. Ayrıca, tencereyi ocaktan kaldırdıktan sonra, ısı aktarımı hemen kesilir ve böylece, gereksiz ısı yayılımı olmaz.

2.1 Pişirme kapları

Sadece

simgeli tencere kullanın.

Önemli:

Ocak yüzeyinde kalıcı hasar olmaması için aşağıda yer alan tipte kapları kullanmayın:

• Tabanı tamamen yassı olmayan kaplar.
• Emaye tabanlı metal kaplar.
• Yüzeyin çizilmesini önlemek için tabanı pürüzlü kaplar.
• Ocağın kontrol panelinin yüzeyine sıcak tencere veya tava koymayın.

Tabanları kısmen ferromanyetik malzemeden yapıldığından, indüksiyona uygun olan tencerelerin tamamı verimli şekilde çalışmaz!! Tencere ve tavaları satın alırken aşağıdaki kontrol ediniz:

- Tabanı tamamen ferromanyetik malzemeden olmalıdır. Aksi halde ısı aktarımının verimi düşer ve ısı eşit şekilde aktarılmaz, dolayısıyla tavanın/tencerenin yüzeyinin sıcaklığı pişirmeye uygun olmaz.

- Tabanı alüminyum içermez: Tencere veya tava ısınmaz ve indüktörler tarafından algılanmayabilir.

- Tabanı düz değil veya yüzeyi pürüzlü.

İndüktör ile tencere veya tava arasındaki temas yüzeyi azalır, bu nedenle de verim düşer ve pişirme deneyimi kötü bir hal alır.

Önemli: Sıcak tencere ve tavaları ocağın kontrol panelinin üzerine koymayın.

2.1.1 Kullanılan kaplar

Bir miknatis kullanarak tencere malzemesinin manyetik olup olmadığını kontrol edebilirsiniz. Manyetik değilse, tencereler pişirme işlemi için uygun değildir. Bu durumda yukarıdaki paragrafta verilen talimatlar da geçerlidir.

2.1.2 Önerilen tencere dibi çapları

ÖNEMLİ: Tencereler doğru boyutta değilse, pişirme bölümleri çalışmaz.

Her bölümde kullanılacak en küçük tencere çapını görmek için bu kılavuzun görsellerin olduğu kısmına başvurun.

En iyi sonuçları elde edebilmek için aşağıdaki kilerin uygulanması tavsiye edilir:

• Taban çapı pişirme bölümüyle aynı olan kap ve tencereleri kullanın.
• Mümkünse, pişirme sırasında, özellikle de yüksekliği 22 cm'den uzun olan tencerelerde kapakları kapalı tutun.
• Tencereleri ocağın üzerindeki pişirme bölümlerinin ortasına yerleştirin.

Aspiratörün kullanımı

Aspirasyon sistemi iç devir daimli filtreleyici veya dış tahliyeli aspirasyon versiyonunda kullanılabilir.

Aspire eden versiyon

Şekil 7

Buharlar aletle birlikte verilen rakor flanşına sabitlenmiş bir seri boru (ayrı olarak satın alınacaktır) aracılığıyla dışarı doğru tahliye edilmektedir.

Tahliye borusu çapı bağlantı halkasının çapına eşit olmalıdır:

• Dörtgen çıkış için, 222 x 89 mm
• Yuvarlak çıkış için, ∅ 150 mm (*)

Daha fazla bilgi için, bu kılavuzun görselli kısmında gösterilen aspire edici versiyonun aksesuarlarına ilişkin sayfaya bakınız.

Ürünü duvarı hava çıkışıyla aynı çapa sahip (rakor flanşı) tahliye borularına ve deliklerine bağlayınız.

Daha düşük çapta duvarlı tahliye borularının ve deliklerinin

kullanımı, aspirasyon verimlerinde bir azalmaya ve önemli bir gürültü artışına neden olacaktır.

Bu durumda hiçbir sorumluluk kabul edilmemektedir.

Mümkün olan en kısa kanalı kullanın.
Asgari sayıda kavisli bir kanal kullanınız (maksimum kavis açısı: 90°).
① Kanal kesidinde önemli değişikliklerden kaçınız.

Filtreleyici versiyon

Şekil 10

Aspire edilen hava, odaya geri verilmeden önce özel yağ ve koku filtrelerinden filtre edilecektir.

Ürün, ön kısımda mobilya tabanın bulunan hava çıkışıyla standart bir kurulum için tüm gerekli unsurları içerecek şekilde teslim edilir. Daha fazla bilgi için, bu kılavuzun görselli kısmında gösterilen filtreleyici versiyonun aksesuarlarına ilişkin sayfaya bakınız.

Gerek filtreleyici gerekse aspire edici versiyonda farklı kurulumları gerçekleştirebilmek amacıyla mevcut kitleri içeren ürün serisini görmek için, www.elica.com ve www.shop.elica.com adreslerini ziyaret ediniz.

3. Kurulum

- Hem elektrik hem mekanik kurulum uzman personel tarafından yapılmalıdır. Bu elektrikli ev aleti SET ÜSTÜ kurulum durumunda 2-6 cm kalınlığında tezgaha ve ANKASTRE kurulum durumunda 2,5-6 cm kalınlığında tezgaha uygulanmak için imal edilmiştir.

Ocak ile duvar arasındaki mesafe ön tarafta en az 5 cm, yan tarafta en az 4 cm ve üst askılara olan mesafe ise en az 50 cm olmalıdır.

Önemli Not = Önerilen mesafeler yalnızca gösterge niteliğindedir: Boşlukların tasarımında mutfak üreticisinin verdiği talimatlar izlenmelidir.

3.1 Elektrik bağlantısı

Şekil 3

- Cihazın ana şebeke ile olan elektrik bağlantısını kesin. - Montaj işlemleri, kurulum ve güvenlik alanlarında uzman teknisyen tarafından yapılmalıdır. - Üretici, bu bölümde yer alan talimatlara uyulmadığı takdirde kişiler, hayvanlar veya eşyalara gelebilecek hasardan

sorumlu değildir. ● Ocağın tezgâhtan çıkarmak için elektrik kablosunun yeterli uzunlukta olması gerekir. ● Cihazın altında bulunan seri numara plakasının üzerinde belirtilen gerilim gücünün kurulacağı konuttaki güçle aynı olduğunu kontrol edin. ● Uzatma kullanmayın. ● Zemindeki elektrik kablosu diğer kablolardan 2 cm daha uzun olmalıdır. ● Elektrikli ev aletinde bağlantı kablosu bulunmayan durumlarda, 7200 Watt gücüne ulaşabilen en az 2,5 mm2 kesitli kablo kullanın. Daha yüksek güç değerleri için kablo kesiti 4 mm2 olmalıdır). ● Kablonun hiçbir kısmı ortam derecesinden 50°C den fazla olmamalıdır. ● Cihaz elektrik şebekesine kalıcı olarak bağlanmak için tasarlanmıştır.

- Dikkat! Elektrik şebekesiyle bağlantı kurmadan ve doğru şekilde çalışıp çalışmadığını kontrol etmeden önce kablonun doğru şekilde döşendiğinden emin olun. - Dikkat! Ara bağlantı kablosunu değiştirme işlemi yetkili teknik servis veya benzer nitelikleri taşıyan kişilerce yapılmalıdır.

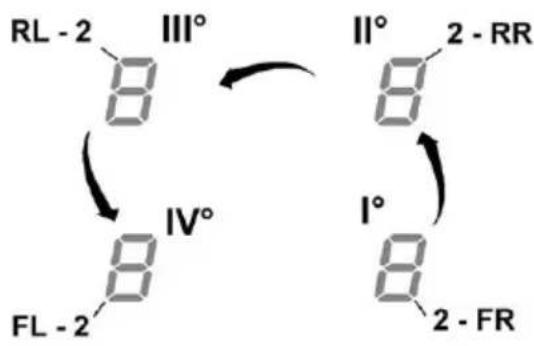

Not: Bu ürün, çekilen azami KW eşik değerinin ayarlanmasına olanak tanıyan bir Güç Sınırlama fonksiyonuyla donatılmıştır Ayarlama işlemi ürün elektrik şebekesine bağlanırken veya yeniden bağlantı yapılırken (izleyen 2 dakika içinde) gerçekleştirilir. Elektrik tesisatının boyutunu seçilen Power Limitation (Güç Sınırlaması) seviyesine göre belirleyin. Güç Sınırlama özelliğinin ayar işlemleri için bu kılavuzda Çalıştırma bölümüne başvurun.

3.3 Montaj

Montaja başlamadan önce:

• Ürünü ambalajından çıkardıktan sonra taşıma esnasında hasar görüp görmediğini kontrol edin. Herhangi bir sorunla karşılaştığınız takdirde, montaja devam etmeden önce satıcı firma veya Müşteri Destek Hizmetiyle irtibata geçin.
• Satın alınan ürün boyutlarının yerleştirilecek alaninkiyle uyumlu olup olmadığını kontrol edin.
• Ürün ambalajının içinde (vida paketi, garanti belgesi gibi) ekstra malzemenin (nakliye nedeniyle) bulunup bulunmadığını kontrol edin. Bulduğunuz malzemeleri çıkartıp muhafaza edin.
• Montaj alanının yakınlarında elektrik prizi bulunduğundan emin olun

Ankastre uygulaması için mobilyanın hazırlanması:

- Ürünün kurulumu soğutma cihazları, bulaşik makinesi, soba, fırın, çamaşır makinesi ve kurutma makinesi gibi cihazların üzerine yapılamaz.

- Ocağı yerleştirmeden önce mobilyanın tüm kesim işlemlerini yapıp, çıkan tüm talaş ve diğer kalıntıları iyice temizleyin.

ÖNEMLİ: 250°C sıcaklığa kadar dayanıklı tek bileşenli sızdırmaz yapıştırıcı (S) kullanın; kurulumu yapmadan önce yapıştırılacak yüzey iyice temizlenmeli, yapışmasını tehlikeye atabilecek her türlü madde (örneğin, çözücüler, koruyucular, yağlar, tozlar, eski yapıştırıcı artıkları, vb.) giderilmelidir; yapıştırıcı çerçevenin çevresine eşit şekilde dağıtılmalıdır; yapıştırma işleminden sonra yapıştırıcıyı yaklaşık 24 saat kurumaya bırakın.

Şekil 1B-2B

Dikkat! Kurulum için verilen talimatlara uygun vida ve aygıt kullanılmaması elektrik nitelikli risklerin doğmasına yol açabilir.

Not: Ürünün kurulumunu doğru şekilde yapmak için boruları aşağıdaki özellikleri sahip bir yapışkan bantla bantlayın:

• Akrilat bazlı yapıştırıcıya sahip, yumuşak PVC'den elastik film
• DIN EN 60454 standardına uygun
• Alev geciktirme özellikleri
• Yaşlanmaya karşı optimum dayanım
• Sıcaklık dalgalanmalarına karşı dayanıklı
• Düşük sıcaklıklarda kullanılabilir

4. Çalıştırma

Kontrol paneli

10 9 8 7 5 3 6 11 6 HOOD 2 8-12 2 8-12 8 FILTER-13 6 1 (A)-14 ONIOFF 2 8 2

Tuşlar / Gösterge

1. Ocak/aspiratör ON/OFF (AÇMA/KAPAMA)
2. Pişirme bölümü seçme

Pişirme bölümü göstergesi

1. Güç Seviyesi ve Aspiratör Gücünü Arttırma/Azaltma Güç Seviyesinin ve Aspiratör Gücünün Görüntülenmesi
2. "STAND_ALONE" Zaman Sayacının etkinleştirilmesi Gösterge: "STAND_ALONE" Zaman Sayacı / Pişirme bölümü zaman sayı
3. "STAND_ALONE" zaman sayacı / Pişirme bölümü zaman sayacı süre arttırma/azaltma
4. Pişirme Bölümleri Sayacının etkinleştirilmesi

Pişirme Bölümleri Sayacı etkin göstergesi

1. Automatic Heat Up (Otomatik Isıtma) özelliğinin etkinleştirilmesi

2. Temperature Manager (Warming Function) (Sıcaklık Yöneticisi (Isıtma Fonksiyonu)) özelliğini etkinleştirme

3. Duraklatma
4. Tuş kilidi
5. Aspiratör etkin göstergesi Filtre Doygunluk Göstergesinin etkinleştirilmesi
6. Aspiratörün seçilmesi/etkinleştirilmesi Aspiratör göstergesi

Karbon/seramik filtre – Yağ filtresi doygunluk göstergesi

1. Filtrelerin Doygunluğunu Sıfırlama
2. Aspiratörün otomatik çalışmasının etkinleştirilmesi

OCAĞIN KULLANILMASI

Başlamadan önce bilinmesi gerekenler:

Bu ocağın tüm fonksiyonları en sıkı güvenlik standartlarına uygun olacak şekilde tasarlanmıştır.

Bu nedenle:

• Ocağın üzerinde tencere bulunmadığında veya kaplar yanlış şekilde yerleştirildiğinde bazı fonksiyonlar çalışmayabilir veya otomatik olarak kapanmaz.
• Farklı durumlarda, seçilen fonksiyon verilmeyen başka bir ayarı gerektirdiğinde, etkin olan fonksiyonlar birkaç saniye sonra otomatik olarak durdurulur (örneğin: “Pişirme bölümünü seç”, “Çalışma derecesi”, “Lock (Kilit) Fonksiyonu” veya “Timer (Zaman Sayacı)” talimatı olmadan “Ocağı çalıştır”).

Dikkat! Uzun süreli kullanımlarda (örneğin) pişirme

bölümü soğuma aşamasında olduğundan hemen sönmeyebilir; bu sürecin gerçekleştigine dair bölümlerinin ekranında “H” sembolü görüntülenir.

Pişirme bölümüne yaklaşmadan önce ekranın sönmesini bekleyin.

Pişirme bölümü ekranı

pişirme alanlarının ekranlarında aşağıdaki bilgiler belirtilir:

Pişirme bölümü açık	0
Power Level (Güç Seviyesi)	1...9 P
Residual Heat Indicator (Kalan Isı Göstergesi)	H
Pot Detector (Tencere Detektörü)	U
Bridge (Bağlantılı Çalışma) fonksiyonu etkin	N
Temperature Manager (Sıcaklık Yöneticisi) fonksiyonu etkin	O
Çocuk Kilidi fonksiyonu etkin	L
Duraklatma Fonksiyonu	II
Automatic Heat UP (Otomatik Isıtma) Fonksiyonu	R

Ocağın özellikleri

● Safe Activation (Kendi Kendine Çalışma)

Ürün yalnızca pişirme bölümlerinin üzerinde tencere olduğunda etkinleşir: tencere yokken veya kaldırıldığında ısıtma işlemi başlamaz veya durdurulur.

Tencere Detektörü

Bu ürün pişirme bölümlerinde tencere bulunup bulunmadığını otomatik olarak algılar.

Güvenlikle ilgili nedenlerden ötürü pişirme bölümlerinin her birinin ayarlanan güç seviyesine bağlı olarak değişen bir azami çalışma süresi vardır.

● Residual Heat Indicator (Kalan Isı Göstergesi)

Pişirme bölümlerinden biri veya birkaçı kapatıldığında, kalan ısı durumu ilgili bölümün göstergesinde özel bir sinyalleH" sembolü kullanılarak bildirilir.

Çalıştırma

Not: Herhangi bir fonksiyonu etkinleştirmek için önce istenilen bölümün açılması gerekir

Açma

Ocak/aspiratör ■ ON/OFF (AÇMA/KAPAMA) (1) tuşuna

basın (hafifçe dokunun): sembolü yanar. Basmaya devam ettiğinizde tüm fonksiyonlar kısa bir süreliğine görünür hale gelir, ardından yalnızca ana fonksiyonlar etkin kalır; diğerleri ise, cihazın kullanımı sırasında daha sonra kullanılabilir ve etkinleştirilebilir.

ÖNEMLİ:

Var olan fonksiyonların tümü düşük şiddette ışıkla yanar, ışık şiddeti yalnızca etkinleştirildiklerinde artar.

Kapatmak için yeniden öğesine basın Not: Bu fonksiyon diğerlerine göre önceliklidir.

- Pişirme bölümleri seçimi

İstediğiniz pişirme bölümüne karşılık gelen Seçim/Gösterge (2) alanına hafifçe dokunun (basın).

● Power Level (Güç Seviyesi)

Ocak 9 güç seviyesiyle donatılmıştır Seçim çubuğu (3) alanına pamağınızla hafifçe dokunup alan boyunca kaydırın:

Güç seviyesini arttırmak istiyorsanız, sağa kaydırın.

Güç seviyesini azaltmak istiyorsanız, sola kaydırın.

Ayarlanan güç seviyesi Seçim/Gösterge (2) alanında görüntülenir

● Power Booster (Takviye Güç)

Bu ürün, 5 dakika etkin kalan (9 seviyesinin dışında) ek bir güç seviyesiyle donatılmıştır; bu süre dolduktan sonra güç daha önce ayarlanan seviyeye döner.

Parmağınızla Seçim çubuğu (3) alanına parmağınızla hafifçe dokunup (9 seviyesini geçecek şekilde) alan boyunca kaydırın; böylece Takviye Güç etkinleştirilir.

Takviye Güç seviyesi, Seçim/Gösterge (2) alanında "P" sembolüyle görüntülenir.

● Key Lock (Tuş kilidi)

Tuş Kilidi, ayarlanmış fonksiyonları etkin halde bırakarak, kazara kurcalanmalarını önlemek için ocağın ayarlarının kilitlenmesine olanak tanır.

Etkinleştirme:

(10) öğesine basın.

Devre dışı bırakmak için aynı işlemi tekrarlayın. Not: Key Lock (Tuş Kilidi) etkinken herhangi başka bir

fonksiyona basılırsa sembolü yanıp sönerek bu fonksiyonun kullanımda olduğunu ve ocakta işlem yapılabilmesi için devre dışı bırakılması gerektiğini bildirir.

- Otomatik Isitma

Automatic Heat UP (Otomatik Isitma) fonksiyonu ayarlanan güç değerine en hızlı şekilde ulaşılmasını sağlar; bu fonksiyonla çok daha hızlı ancak yiyecekleri yakma riski olmadan pişirme yapabilirsiniz çünkü sıcaklık ayarlanan değeri geçmez.

Bu fonksiyon 1 - 8 arasındaki güç seviyeleri için kullanılabilir.

Etkinleştirme:

• Açık pişirme bölümünde (7) öğesine basın
• Göstergede (2) pişirme bölümünde ayarlanan güçle değişmeli olarak yanıp sönen "R" sembolü görüntülenir

Pişirme bölümünün güç seviyesi arttırıldığında: Automatic Heat UP (Otomatik Isıtma) fonksiyonu yeni sıcaklık ayarıyla etkin kalır.

Pişirme bölümünün güç seviyesi azaltıldığında: Automatic Heat UP (Otomatik Isıtma) fonksiyonu devre dışı kalır.

Not: Aynı anda başka bir pişirme bölümü de seçilirse, (7) simgesi düşük ışık şiddetiyle yanar ve böylece bu bölüm için de fonksiyon etkinleştirilebilir; ancak fonksiyon, Göstergede (2) bildirildiği gibi, daha önce ayarlı olduğu bölümde etkin kalır.

● Temperature Manager (Warming Function) (Sıcaklık Yöneticisi (Isıtma Fonksiyonu))

Temperature Manager (Sıcaklık Yöneticisi), optimize edilen bir güç seviyesinde ısının sabit sıcaklıkta tutulmasına olanak tanıyan bir kontrol fonksiyonudur; bu fonksiyon, pişmiş yiyecekleri sıcak tutmak açısından idealdir. Temperature

Manager (Sıcaklık Yöneticisi) fonksiyonu tuşuna ilk defa basıldığında etkinleşir Temperature Manager (Sıcaklık Yöneticisinin) çalışmakta olduğu bölümün göstergesinde (2) sembolü görüntülenir

Not: Aynı anda başka bir pişirme bölümü de seçilirse, 2(8) simgesi düşük ışık şiddetiyle yanar ve böylece bu bölüm için de fonksiyon etkinleştirilebilir; ancak fonksiyon, Göstergede (2) bildirildiği gibi, daha önce ayarlı olduğu bölümde etkin kalır.

- Devre dışı bırakmak ve kapatmak için (8) öğesine tekrar basın; bunun Göstergede (2) görüntülenen seviye "☐" öğesine gelene kadar yapılması gerekir.

Not: Temperature Manager (Warming Function) (Sıcaklık Yöneticisi (İsıtma Fonksiyonu)) özelliğinin çalıştığı birden çok bölüm varsa, önce Seçim (2) fonksiyonunu kullanarak istediğiniz bölümü seçin.

Bu fonksiyonu Seçim Çubuğunu (3) kullanarak Güç Seviyesini “☐” öğesine getirerek de devreden çıkarabilirsiniz.

Duraklatma

Duraklatma fonksiyonu, pişirme gücünü sıfıra getirerek ocakta etkin olan tüm fonksiyonları beklemeye alır.

Etkinleştirme:

• “!!” (9) öğesine basın
- “11” sembolü göstergede (2)yanıp sönerek görüntülenir

Fonksiyonu devre dışı bırakmak için:

• 11(9) öğesine basın. Seçim Çubuğu (3) yanar
- Fonksiyonu devre dışı bırakmak için Seçim Çubuğuna (3) bastırın/üzerinde kaydırın

Not: Devre dışı bırakıldığında ocak duraklama öncesindeki duruma geri döner ve daha önce yapılan ayarlarla çalışmaya devam eder.

Not: 10 dakika sonra Duraklatma Fonksiyonu devre dışı kalmazsa, ocak kendiliğinden kapanır.

Not: Duraklatma Fonksiyonu aspiratör üzerinde etkili değildir.

● "STAND ALONE" Zaman Sayacı

Zaman Sayacı fonksiyonu, pişirme bölümlerinden (ve aspiratör bölümünden) bağımsız bir geri sayım aracıdır. Zaman Sayacı Bölüm/Gösterge (4) öğesine basıldığında etkinleştirilir

- + (5) sembollerini kullanarak Zaman Sayacının süresini ayarlayabilirsiniz; bu süre Bölüm/Gösterge (4) ögesinde görüntülenir

Not: Geri sayımın başlaması için başka hiçbir kumandaya basmadan 10 saniye bekleyin.

Zaman sayacının biçimi şu şekildedir:0.00

-0. Saatler

- 00 dakikalar

Not: Zamanlayıcı en çok 1 saat 59 dakika olarak ayarlanabilir

Bölüm/Gösterge (4) öğesinde kalan süre görüntülenir. Geri sayım tamamlandığında bir sesli sinyal verilir

Not: Geri sayım görüntülenirken 10 dakikadan kısa süre kaldığında şu biçimde görüntüleme yapılır:

-0. dakika

-00 saniye

Nokta sabit şekilde yanar

Zaman sayacını kapatmak için:

- Bölüm/Gösterge (4) öğesini seçin

- Zaman Sayacı süresini 000 olarak ayarlamak için

- + (5) öğesini kullanın

- Pişirme Bölümleri Zaman Sayacı

Pişirme Bölümleri Zaman Sayacı, her bir pişirme bölümü için aynı anda da ayarlanabilen bir geri sayım aracıdır Ayarlanan süre dolduğunda pişirme bölümleri otomatik olarak kapanır ve kullanıcı özel bir sesli sinyalle ikaz edilir.

Pişirme Bölümü Zaman Sayacı fonksiyonunun etkinleştirilmesi

- Seçim/Gösterge (2) alanına hafifçe dokunun (basın) (güç seviyesi 10)

- Pişirme bölümüyle ilgili (6) öğesine basın

- + (5) sembollerini kullanarak Zaman Sayacının süresini ayarlayabilirsiniz; bu süre Bölüm/Gösterge (4) öğesinde görüntülenir

Ayarlama sırasında (6) sembolü yanıp söner

Not: Pişirme Bölümleri Zaman Sayacının başlaması için başka hiçbir kumandaya basmadan 10 saniye bekleyin.

Not: (6) ögesine yeniden uzun süre bastığınızda Pişirme Bölümü Zaman Sayacı sıfırlanır

Dilerseniz, aynı işlemi birden çok bölüm için tekrarlayın.

Not: Her pişirme bölümü için farklı bir Zaman Sayacı ayarlanabilir; göstergede (4) o anda seçili pişirme bölümünün geri sayım aracı görüntülenir; hiçbir bölüm seçili değilse, Gösterge (4) öğesine basıldığında "STANDALONE" Zaman Sayacı geri sayım aracı görüntülenir. Geri sayım aracının görüntülenme şekli, "STANDALONE" Zaman Sayacı ile aynıdır (yukarıdaki "STANDALONE" Zaman Sayacı paragrafına bakın)

Zaman sayıçı geri sayımı tamamladığında, bir sesli sinyal verilir ve pişirme bölümü kapanır.

Zaman sayacını kapatmak için:

- Pişirme bölümünü (2) seçin

- Zaman Sayacı süresini 000 olarak ayarlamak için - + (5) öğesini kullanın

● Güç Sınırlaması

Power Limitation (Güç Sınırlaması fonksiyonu, ocağın toplam çektiği gücün ayarlanan azami seviyeyi aşmayacağı şekilde tüm etkin pişirme bölümlerinin çektiği gücü ve çekilen azami akımı sınırlandırarak ürünün çalışma şeklinin ayarlanmasına olanak tanır.

Not: Ayarlama işlemi ocak kapalıyken, ■ ON/OFF (AÇMA/KAPAMA) (1) tuşuna basılmadan, ocağın elektrik şebekesine ilk bağlandığı veya daha sonra yeniden bağlandığı anda, izleyen 2 dakika içinde yapılmalıdır.

Güç Sınırlaması fonksiyonunu ayarlamak için:

-(A) tuşuna basın

(ürün beslemesinin yalnızca ilk 2 dakikasında yanıp söner)

-(A) tuşunu basılı tutmaya devam ederek, pişirme bölümlerinin Seçim/Gösterge (2) alanlarının her seferinde biri olmak üzere sağ ön bölgeden (FR) başlayarak tümünü saat yönünü tersine çevirin

- Her basisınızda kısa bir sesli sinyal duyulur

- Tüm Gösterge (2) öğelerine basıldığında (A) tuşu bırakılabilir

Bu aşamada:

- Sol arka bölge (RL) göstergesinde (2) "C" ve "0" simgeleri değişmeli olarak görüntülenerek ayarlamanın yapılabileceğini bildirir:

Göstergeyi (2-RL) seçin

Ardından Göstergede "C" ve "8" simgeleri görüntülenene kadar Seçim çubuğunun (3) üzerinde kaydırın

Göstergede (2-FL) geçerli ayar görüntülenir**

** Varsayılan ayar 7,4 KW olarak yapılmıştır

Power Limitation (Güç Sınırlaması) fonksiyonunun ayarını değiştirmek için

- Sol ön bölgenin (FL) Gösterge (2) ögesine basın

- Ardından yeni ayarı yapmak için Seçim çubuğunun (3) üzerinde kaydırın

- Yapılan seçimi kaydetmek için ON/OFF (AÇMA/KAPAMA) (1) tuşunu 2 saniye basılı tutun; ayarın yapıldığını bildirmek için uzun süreli bir sesli sinyal duyulur.

- Bölümlerin Bağlantılı Çalıştırılması

Bağlantılı Çalıştırma özelliği sayesinde pişirme bölümleri birlikte çalışarak, aynı güç seviyesine sahip tek bir bölüm oluşturabilirler. Bu özellik ciddi ebatlara sahip tepsiler ve tencerelerde homojen bir pişirme elde edilmesini sağlar. Ön taraftaki “Birinci” pişirme bölümü ile arkadaki “İkinci” pişirme bölümü birlikte kullanılabilir

(Bu fonksiyonun hangi bölümlerde olduğunu öğrenmek için bu kılavuzun görsel olan kısmına başvurun).

Bridge (Bağlantılı Çalışma) Fonksiyonunu etkinleştirmek için:

• Kullanmak istediğini pişirme bölümlerinin her ikisini de aynı anda seçin
• "İkinci" pişirme bölümünün Göstergesinde (2) "7" sembolü görüntülenir
• Seçim çubuğunu (3) kullanarak Çalışma (Güç) Seviyesini ayarlayabilirsiniz; bu seviye "Ana" pişirme bölümünün Göstergesinde (2) görüntülenir
• Bağlantılı Çalışma Fonksiyonunu devre dışı bırakmak için etkinleştirme prosedürünün aynısını uygulayın

Not: Bridge (Bağlantılı Çalışma) fonksiyonu sırasında etkinleştirilen Pişirme Bölümleri Zaman Sayacı her iki pişirme bölümünün kapatılmasını sağlar; bu durumda iki bölge tek bir alan olarak kabul edilir.

ASPIRATÖRÜN KULLANILMASI

Acma

Ocak/aspiratör ■ ON/OFF (AÇMA/KAPAMA) (1) tuşuna

basın (hafifçe dokunun): sembolü yanar. Basmaya devam ettiğinizde tüm fonksiyonlar kısa bir süreliğine görünür hale gelir, ardından yalnızca ana fonksiyonlar etkin kalır; diğerleri ise, cihazın kullanımı sırasında daha sonra kullanılabilir ve etkinleştirilebilir.

ÖNEMLİ:

Var olan fonksiyonların tümü düşük şiddette ışıkla yanar, ışık şiddeti yalnızca etkinleştirildiklerinde artar.

Kapatmak için yeniden öğesine basın Not: Bu fonksiyon diğerlerine göre önceliklidir.

● Aspiratörün açılması:

Aspiratörü etkinleştirmek için Seçim bölümü (12) öğesine hafifçe dokunun (basın)

● Aspiratör hızı (gücü):

Aspiratör 3 hız (güç) seviyesiyle donatılmıştır Seçim çubuğu (3) alanına parmağınızla hafifçe dokunup alan boyunca kaydırın: Güç seviyesini arttırmak istiyorsanız, sağa kaydırın. Güç seviyesini azaltmak istiyorsanız, sola kaydırın.

Ayarlanan güç seviyesi Seçim/Gösterge (12) alanında görüntülenir

● Power Booster (Takviye Güç)

Bu ürün (3 seviyenin yanı sıra) 2 takviye güç seviyesiyle donatılmıştır

Power Booster (Takviye Güç) 1: 15 dakika zaman ayarlıdır
Power Booster (Takviye Güç) 2: 5 dakika zaman ayarlıdır

Bu süreler dolduktan sonra daha önce ayarlanan güç seviyesine geri döner.

Parmağınızla Seçim çubuğu (12) alanına parmağınızla hafifçe dokunup (3 seviyesini geçecek şekilde) alan boyunca kaydırın; böylece Power Booster (Takviye Güç) 1 etkinleştirilir. Power Booster (Takviye Güç) 1 seviyesi Seçim/Gösterge (3) alanında "4" rakamının yanıp sönmesiyle gösterilir

Parmağınızla Seçim çubuğu (12) alanına parmağınızla hafifçe dokunup (3 seviyesini geçecek şekilde) alan boyunca kaydırın; böylece Power Booster (Takviye Güç) 2 etkinleştirilir. Power Booster (Takviye Güç) 2 seviyesi Seçim/Gösterge (3) alanında "P" sembolünün yanıp sönmesiyle gösterilir

- Otomatik çalışma

Davlumbaz, pişirme bölümlerinde kullanılan en yüksek pişirme seviyesine göre aspiratör kapasitesini ayarlayarak, en uygun hızda çalışır.

Pişirme bölümleri kapatıldığında, davlumbaz kalan buharları ve kokuları çekecek şekilde aspiratör hızını kademeli olarak azaltarak ayarlar.

Bu fonksiyonu devreye sokmak için:

(A) (14) öğesine basın

Devre dışı bırakmak için aynı işlemi tekrarlayın.

Not: Otomatik çalışma sırasında Seçim çubuğu (3) ile hız 1 ila 3 arasında seçilirse, otomatik çalışma kesilir.

Ancak Power Booster (Takviye Güç) seviyeleri seçilirse, ayarlı süre sonunda cihaz yeniden otomatik çalışmaya döner ancak bu süre zarfında (A) simgesi yanıp söner şekilde kalır.

Not: Otomatik Çalışma etkinken ocağın kapatılması halinde aspiratör kademeli olarak otomatik şekilde kapanır.

● Filtrelerin doygunluk göstergesi

Filtrelere bakım yapılması gerektiğinide bu durum davlumbaz tarafından bildirilir:

Karbon/seramik koku filtreleri

“FILTER”(13) öğesi yanar

Yağ filtresi

“FILTER”(13) öğesi yanıp söner

Not: Bu fonksiyon varsayılan olarak devre dışıdır (nasıl etkinleştirileceğini öğrenmek için "Filtrelerin doygunluk göstergesinin etkinleştirilmesi" paragrafına bakın)

● Filtrelerin doygunluk durumunun sıfırlanması

Filtrelerde (yağ ve/veya karbon/seramik) bakım yaptıktan sonra "FILTER" (13) ögesine uzun süre basın.

“FILTER”(13) öğesi sönerek göstergenin sayımını yeniden başlatır.

● Filtrelerin doygunluk göstergesinin etkinleştirilmesi

Bu gösterge normalde etkin değildir.

Etkinleştirmek için aşağıdaki gibi hareket edin:

• öğesini kullanarak aspiratörlü ocağı açın.
• Aspiratör ocağı ve pişirme bölümleri kapalı durumdayken Seçim bölümü (12) ögesine basın
• "HOOD" (11) öğesini Göstergede (12) "F" - "G" harfleri değişmeli olarak yanıp sönene kadar basılı tutun

F = karbon/seramik koku filtreleri

G = yağ filtreleri

Karbon/seramik koku filtreleri

• "F" harfi görüntülendiğinde Gösterge (12) ögesine basın
• “ FILTER” (13) ögesine basın – ışık yanıp söner
• Karbon/seramik koku filtreleri göstergesinin etkinleştirilmesini onaylamak için "HOOD" (11) ögesine yeniden uzun süre basın

Yağ filtresi

• "G" harfi görüntülendiğinde Gösterge (12) ögesine basın
• “ FILTER” (13) ögesine basın – ışık sabit yanar
• Yağ filtresi göstergesinin etkinleştirilmesini onaylamak için “HOOD” (11) ögesine yeniden uzun süre basın

Cihaz, Pencere sensörü KİTİ (üretici tarafından temin edilmez) ile birlikte kullanılmak üzere hazırlanmıştır.

Pencere sensörü KİTİ kurulumu yapıldığında (yalnızca ocağın ASPIRATÖR modunda kullanılması halinde), KİT takılı olan ortamda bulunan pencere her kapatıldığında, aspiratör çalışmayı bırakır.

• KİTİN cihazla olan elektrik bağlantısı ehil ve uzman teknik personel tarafından yapılmalıdır.
• KIT, bileşene ve cihazla birlikte kullanımına ait güvenlik kurallarına uygun şekilde ayrıca sertifikalandırılmalıdır.

Kurulum işlemi yürürlükteki ev aletleri yönetmeliklerine uygun olarak yapılmalıdır.

DİKKAT:

- Cihaza bağlanacak KİT kabloları güvenli çok alçak gerilim (SELV) olarak sertifikalandırılmış bir devrenin parçası olmalıdır.

- Bu cihazın üreticisi KİT ile ilgili hasarlar ve/veya kurulum sorunları ve/veya hatalı kurulumdan kaynaklı muhtemel sorunlar, hasarlar, yangınlarda hiçbir sorumluluğu kabul etmez.

Ürün - Tuşlar - Gösterge

15 16 22 23 HOLD TARE ZERO -8 8:8.8.8 b kg fl oz oz ml gr UNIT READY 24 20 21 17 18 19 25

1. Tartım alanı

2. Gösterge / Kumandalar

3. HOLD (TUTMA) Fonksiyonu

4. TARE (DARA) Fonksiyonu

5. ZERO (SIFIR) Fonksiyonu

6. UNIT (BİRİM) Fonksiyonu

7. LOCK (KİLİT) Fonksiyonu

8. Tartının sayısal göstergesi

9. Kullanılan fonksiyon göstergesi

10. Kullanılan ölçü birimi göstergesi

11. Tartı göstergesi

Bu ürün karıştırılan gıda maddelerine yönelik bir tartıyla donatılmıştır

ÖNEMLİ:

Boyut olarak ∅ 20cm'den büyük tava veya kaplarla birlikte tartıyı kullanırken ağırlık ölçümünü etkilemesini önlemek için davlumbazın çekişinin kapatılması tavsiye edilir.

Önemli Not = Tava veya kabin DAİMA tartım alanının ortasına yerleştirilmesi, hava çekme bölgesinin engellenmemesi gerekir.

Önemli Not = Tartının azami kapasitesi 10KG'dır; her bir tartım değerinde +/-2g tolerans olduğu kabul edilmelidir.

Çalıştırma

• Acma

Tartıyı devreye sokmak için tartım alanına (15) dokunun veya tartılacak ürünü bu alana yerleştirin.

Gösterge (22) devreye girerek sıfır değerini veya ürünün ağırlığını gösterir

Önemli Not = Tartım alanında zaten ürün varsa ve bunlar kaldırılırsa, tartı devreye girerek kaldırılan ürünün ağırlığını negatif olarak gösterir.

Tam tersi şekilde başka ürünler eklenirse, tartı devreye girerek yalnızca son eklenen ürünün ağırlığını gösterir

Kapatma

Tartı kendi kendine kapanır:

- Tartım alanında başka malzeme algılamazsa, 2 dakika sonra

- Tartım alanında algılanan malzemeler varsa, 8 dakika sonra

● UNIT (BİRİM) Fonksiyonu

Tartının ölçü birimi varsayılan olarak metrik sisteme, yani gram şeklinde ayarlıdır.

Ölçü birimini değiştirmek için "UNIT" ögesine (20) basın.

Kullanılmakta olan ölçü birimi tartı göstergesinin altında göstergede (24) görüntülenir

● ZERO (SIFIR) Fonksiyonu

"ZERO" (SIFIR) fonksiyonu (19), tartım alanında (15) ürün olsun veya olmasın tartının sayısal göstergesini "sifırlamaya" yarar.

Önemli Not = Tartım alanına ürün elendiğinde veya alandan ürün çıkarıldığında ZERO (SIFIR) (23) göstergesi söner (ve kalan ürünlerin ağırlığı gösterilir).

● TARE (DARA) Fonksiyonu

"TARE" (DARA) Fonksiyonu (18) tartım alanından kaldırmaya gerek kalmadan farklı gıda maddelerinin kademeli olarak tartılmalarına ve her bir gıda maddesinin tek tek ve toplam olarak ağırlık değerlerinin elde edilmesine olanak tanır.

Kullanımı:

- Birinci ürünü tartım alanına yerleştirin; göstergede (22) ağırlık "1" görüntülenir

- "TARE" öğesine basın (18), göstergedeki (22) ağırlık sıfırlanır

- Tartım alanına başka bir ürün ekleyin; göstergede (22) ağırlık "2"görüntülenir

- "TARE" ögesine (18) yeniden basın; göstergede (22) ağırlık "1" + ağırlık "2" görüntülenir

Önemli Not = Tartının azami kapasitesine ulaşana kadar ürün ekleyebilirsiniz

Önemli Not = Malzemenin ağırlığını toplam ağırlıktan çıkarmak için ilk başta "ZERO" öğesiyle (19) dara alma işlemi yapın

Önemli Not = "TARE" (DARA) Fonksiyonundan çıkmak için "ZERO" öğesine (19) basın

● HOLD (TUTMA) Fonksiyonu

"HOLD" (TUTMA) Fonksiyonu (17) görüntülenmekte olan ağırlık değerinin salt görüntüleme veya tartı üzerindeki yeni ağırlığa ekleme ya da bundan çıkarma amaçlı olarak ileride çağrılmak üzere belleğe alınmasını sağlar; bu ağırlık değeri tartı kapatılana kadar bellekte kalacaktır

Kullanımı:

- Ürünü tartım alanının üzerine yerleştirin

- "HOLD" ögesini (17) göstergedeki ağırlık değeri yanıp sönmeye başlayana kadar basılı tutun: Değer belleğe alınır Önemli Not = Tartıdaki ağırlığı kaldırıp tüm fonksiyonlarını kullanacak şekilde tartıyı çalıştırmaya devam edebilirsiniz Önemli Not = Yeni bir ağırlığı belleğe almak için yeniden uzun süreli basın; yalnızca son kaydedilen ağırlık bellekte kalır.

Dilediğiniz zaman "HOLD" ögesine (17) basarak belleğe alınan değeri görüntüleyebilirsiniz; bu değer göstergede (23) birkaç saniyeliğine yanıp söner şekilde görüntülenir.

Bu süre zarfında "HOLD" öğesine (17) yeniden bastığınızda belleğe alınan ağırlık tartıdaki ağırlıkla toplanır.

Göstergede (23) toplam değeri görüntülenir ve "HOLD" ışıklı geri bildirim (23) yanar şekilde kalarak fonksiyonun hala etkin olduğunu bildirir.

"HOLD" ögesine (17) ağırlık göstergede görüntülenirken yeniden bastığınızda, belleğe alınan ağırlık çıkarılır.

Göstergede (23) fark değeri görüntülenir ve fonksiyondan otomatik olarak çıkılır.

Örnek:

• Belleğe alınan ağırlık: 1KG
• Fonksiyon çağrildığında tartıda bulunan ağırlık: 2KG
• Göstergede görüntülenen "toplanan" ağırlık: 3KG (1KG+2KG)
• Fonksiyondan çıkılmadan önce “çıkarılan” ağırlık: 2KG (3KG – 1KG)

● LOCK (KiLiT) Fonksiyonu

“LOCK” (KİLİT) Fonksiyonu (21) tartım alanına çeşitli eşyalar konulduğunda tartının çalışmasını engellemek için kullanılır.

Bu fonksiyonu devreye sokmak için “LOCK” öğesini (21) tartı göstergesi kapanana kadar basılı tutun.

Fonksiyonu devre dışı bırakmak için de aynı şekilde hareket edin: "LOCK" öğesini (21) tartı göstergesi yeniden açılana kadar basılı tutun.

Önemli Not = "LOCK" (KİLİT) Fonksiyonu etkinleştirildikten 30 dakika sonra tartı kapanır ve "LOCK" (KİLİT) Fonksiyonu devre dışı kalır.

4.1 Güç Seviyesi

Güç seviyesi İşlem tipi			Kullanım(deneyim ve pişirme alışkanlıklarını belirtir)
Maks güç	Boost Hızlı ısıtma		Su olduğunda hızlica kaynaması için yemeğinde derecesini kısa sürede arttırmak veya yemeksularını hızlica ısıtmak için
	8-9	Kızartma – Kaynatma	Kavurmak, pişirmeye başlamak, buzlu ürünkızartmak, hızlica kaynatmak için
Yüksek güç	7-8	Kavurma – soteleme - kaynatma -izgara	Sotelemek, kaynatmak, pişirmek ve izgarayapmak için (kısa süreli, 5-10 dakika)
	6-7	Kızartma - pişirme – kaynatma –soteleme - izgara	Sotelemek, hafif kaynatmayı sürdürmek,pişirmek ve izgara yapmak (orta süreli, 10-20dakika), aksesuar ön ısıtma
Orta güç	4-5	Pişirme – kızartma – soteleme - izgara	Kaynatmak, hafif kaynatmayı sürdürmek,pişirmek (uzun süreli). Makarnayı sosuylakarıştırmak
	3-4	Pişirme - kaynatma – kıvamlaştırma -karıştırma	Yanında sıvı (su, şarap, et suyu, süt gibi) olangıdaları uzun süreli pişirmek için (pilav, sos,kızartma, balık), makarnayı sosuyla karıştırmak
	2-3		Yanında sıvı (1 litreden az: su, şarap, et suyu,süt gibi) olan gıdaları uzun süreli pişirmek için(1 litreden az: pilav, soslar, kızartma, ballık)
Alçak güç	1-2	Eritme – buz çözme – sıcak tutma -karıştırma	Tereyağını yumuşatmak, çikolataya hafifçeeritmek, ufak boylu ürünlerin buzunu çözmek için
	1		Yeni pişirilmiş az olan gıdaları sıcak tutmak içinveya ana yemekleri ısıda saklamak ve pilavısosuyla karıştırmak için
OFF (KAPALI)	Sifır güç	Destek yüzeyi	Ocak bekleme veya söndürme (H-L-O ilebelirtilen pişirme sonunda ısı kalma olasılığı)

4.2 İşlem tabelası

Gida sınıfı	Yemek veya pişirme tipi	Güç seviyesi ve pişirme aşaması
		Birinci aşama	Güç	İkinci aşama	Güç
Makarna, pilav	Taze makarna	Su ısıtma	Booster-9	Makarna pişirme ve kaynamanın sürmesi	7-8
	Taze makarna	Su ısıtma	Booster-9	Makarna pişirme ve kaynamanın sürmesi	7-8
	Haşlanmış pilav	Su ısıtma	Booster-9	Makarna pişirme ve kaynamanın sürmesi	5-6
	Pilav	Kızartma	7-8	Pişirme	4-5
Sebze	Haşlanmış	Su ısıtma	Booster-9	Haşlama	6-7
	Kızarmış	Yağ ısıtma	9	Kızartma	8-9
	Sotelenmiş	Aksesuar ısıtma	7-8	Pişirme	6-7
	Suda pişirilmiş	Aksesuar ısıtma	7-8	Pişirme	3-4
	Tavada çevrilmiş	Aksesuar ısıtma	7-8	Kızarma	7-8
Et	Kızarmış	Yağ ile kızartma (tereyağı ile güç seviyesi 6)	7-8 Pişirme 3-4
	İzgara	Tencere ön ısıtma	7-8	Her iki taraf ızgara	7-8
	Az yağda pişirme	Yağ ile pişirme (tereyağı ile güç seviyesi 6)	7-8 Pişirme 4-5
	Buğulama	Yağ ile pişirme (tereyağı ile güç seviyesi 6)	7-8 Pişirme 3-4
Balık	İzgara	Tencere ön ısıtma	7-8	Pişirme	7-8
	Buğulama	Yağ ile pişirme (tereyağı ile güç seviyesi 6)	7-8 Pişirme 3-4
	Kızartma	Yağ veya yağlı gıda ısıtma	8-9	Kızartma	7-8
Yumurta	Kızartma	Tereyağı veya yağlı gıda ile tava ısıtma	6 Pişirme 6-7
	Omlet	Tereyağı veya yağlı gıda ile tava ısıtma	6 Pişirme 5-6
	Haşlanmış/sert	Su ısıtma	Booster-9	Pişirme	5-6
	Gözleme	Tereyağı ile tava ısıtma	6	Pişirme	6-7
Sos	Domates	Yağ ile kızartma (tereyağı ile güç seviyesi 6)	6-7 Pişirme 3-4
	Etli	Yağ ile kızartma (tereyağı ile güç seviyesi 6)	6-7 Pişirme 3-4
	Beşamel	Hazırlama (tereyağını ve unu eritme)	5-6	Hafifçe kaynatma	3-4
Tatlı, krema	Krema Sütü	haşlama 4-5		Hafifçe kaynatmayı sürdürme	4-5
	Puding	Sütü haşlama	4-5	Hafifçe kaynatmayı sürdürme	2-3
	Sütlaç Sütü	ısıtma 5-6		Hafifçe kaynatmayı sürdürme	2-3

5. Bakım

Setüstü ocağın bakımı

Dikkat! Herhangi bir temizlik veya bakım işleminden önce, pişirme bölgelerinin kapalı olduğundan ve gösterge ikaz ışığının söndüğünden emin olunuz.

5.1 Temizleme

Setüstü ocak her kullanımdan sonra temizlenmelidir.

Önemli:

Aşındırıcı süngerler ve bulaşık teli kullanmayınız. Bunların kullanılması camın zaman içinde yıpranmasına neden olabilir. Fırın spreyi veya leke çıkartıcılar gibi aşındırıcı kimyasal deterjanlar kullanmayınız.

Her kullanımdan sonra, ocağı soğumaya bırakınız ve yemek artıklarına bağlı lekeleri ve kabukları uzaklaştırmak üzere temizleyiniz.

Şeker ve şekerli gıda kalıntıları setüstü ocağa zarar verir ve derhal silinmelidir.

Tuz, şeker ve kum cam yüzeyin çizilmesine neden olabilir. Ocağı temizlemek için yumuşak bez, kağıt havlu veya özel temizleme ürünleri kullanınız (Üreticinin verdiği talimatlara uyunuz).

BUHARLI TEMİZLEME ALETLERİ KULLANMAYINIZ!!!

Önemli:

Tencerelerden kazayla fazla miktarda sıvı taşması halinde, her kalıntıyı ortadan kaldırmak ve maksimum hijyenik emniyetle temizlik gerçekleştirebilmek üzere ürünün alt kısmında bulunan tahliye valfi ile taşan sıvıyı boşaltınız.

Şekil 18

Daha eksiksiz ve derinlemesine bir temizlik için, alt hazne tamamen çıkartılabilir.

Şekil 19

Metal izgaranın temizlenmesi:

Oksitlenme olgularını önlemek için ızgara sıcak su ve nötr deterjan kullanılarak elde yıkanmalı, iyice kurutulmalıdır.

Aspiratörün bakımı

Temizlik

Temizlik için, YALNIZCA nötr sıvı deterjanlarla nemlendirilmiş bir bez kullanın. TEMİZLİK İÇİN ALET VEYA GEREÇ KULLANMAYINIZ!

Aşındırıcı içerikli ürünleri kullanmaktan kaçının.

ALKOL KULLANMAYINIZ!

Yağ filtresi

Pişirmeden kaynaklanan yağ parçacıklarını tutar.

Ayda bir kez (veya filtre satürasyon göstergesi sistemi bu gerekliliği gösterdiğinihe), elle veya kısa programlı ve düşük sıcaklıkta bulaşık makinesinde agresif olmayan deterjanlarla temizlenmelidir.

Bulaşık makinesinde yıkamada, metal yağ filtresinin rengi solabilir ancak filtreleme özellikleri kesinlikle değişmez.

Şekil 15

Aktif Karbon - Seramik Filtre

(Yalnızca Filtreleme yapan modelde)

Pişirme işleminden kaynaklı istenmeyen kokuları giderir.

Ürün bir takım koku filtresiyle donatılmıştır. Koku filtreleri, yağ filtresinin düzenli temizliğine ve mutfak tipine bağlı olarak daha uzun veya daha kısa süreli kullanımdan sonra doygun hale gelebilir. Koku filtrelerinin her 2/3 ayda bir önceden 200°C sıcaklığa kadar ısıtılmış fırında 45 dakika tutularak ısl yenilemelerinin yapılması gerekir. Doğru şekilde yenileme yapılması halinde filtreleme verimi 5 yıl boyunca değişmeden kalır.

Dikkat! Filtreleri fırının tabanına koymayın, bunun yerine bir fırın tepsisine koyun ve orta yüksekliğe yerleştirin.

Şekil 17 - 17a - 17b - 17c

5.2 Arızalar

HATA KODU	AÇIKLAMA	MUHTEMEL NEDENLER	HATA GİDERME
E2	Komut bölümü fazla yüksek ısidan dolayı kapanıyor	Elektronik parçaların iç sıcaklığı fazla yüksek	Tekrar kullanmadan önce setüstü ocağın soğumasını bekleyiniz
E3	Uygun olmayan kap	Manyetik özelliklerin kaybı	Tencereyi kaldırınız
E5	Kullanıcı arayüzü ve indüksiyon modülü arasında iletişim sorunları	Modüle elektrik akımı gelmiyor;Güç kablosu doğru şekilde bağlanmamış veya kusurludur	Setüstü ocağın elektrik bağlantısını kesip bağlantıyı kontrol ediniz
Diğer tüm hata sinyalleri için( E ... U ... C ... )	Teknik destek servisine arayınız ve hata kodunu iletiniz

5.3 Destek hizmeti

Destek Servisi ile irtibata geçmeden önce

1. "Arıza tespit" bölümünde açıklanan noktalara göre sorunu tek başınıza çözmenin mümkün olup olmadığını kontrol ediniz.
2. Sorunun çözüldüğünden emin olmak için cihazı kapatıp yeniden açınız.

Yukarıda belirtilen kontroller sonrasında sorun devam ederse, size en yakın Destek Servisiyle irtibata geçiniz.
