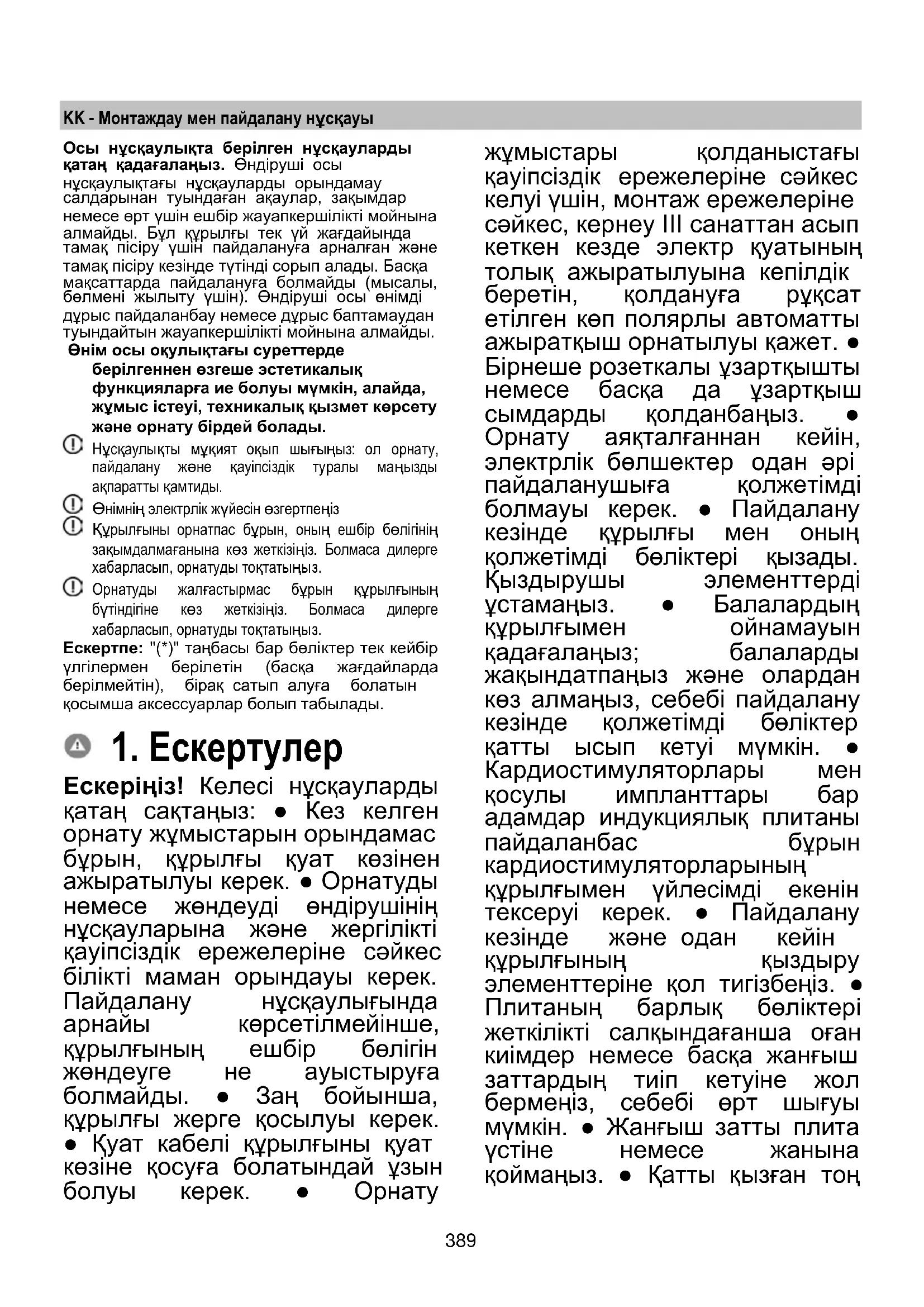

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ NikolaTesla Libra PRF0147774A ELICA
КК Монтаждау мен пайдалану нускауы
Осы нүсқаулықта берілген нүсқауларды қатан қадағалаңыз. Өндіруші осы нүсқаулықтағы нүсқауларды орындамау салдарынан туындаған ақаулар, зақымдар немесе өрт үшін ешбір жауапкершілікті мойнына алмайды. Бүл құрылғы тек үй жағдайында тамақ пісіру үшін пайдалануға арналған және тамақ пісіру кезінде түтінді сорып алады. Басқа мақсаттарда пайдалануға болмайды (мысалы, бөлмені жылыту үшін). Өндіруші осы өнімді дұрыс пайдаланбау немесе дұрыс баптамаудан туындайтын жауапкершілікті мойнына алмайды.
Өнім осы оқульқтағы суреттерде берілгеннен өзгеше эстетикалық функцияларға не болуы мүмкін, алайда, жұмыс істеуі, техникалық қызмет көрсету және орнату бірдей болады.
Нускаулыкты муқият оқып шығыңыз: ол орнату, пайдалану және қауіпсіздік туралы маңызды ақпаратты қамтиды.
① Өнімнің электрлік жүйесін өзгертпеніз
① Кұрылғыны орнатпас бұрын, оның ешбір бөлігінің зақымдалмағанына көз жеткізіңіз. Болмаса дилерге хабарласып, орнатуды токтатыңыз.
① Орнатуды жалғастырмас бұрын құрылғының бүтіндігіне көз жеткізіңіз. Болмаса дилерге хабарласып, орнатуды токтатыңыз.
Ескертпе: "(*)" танбасы бар бөліктер тек кейбір үлгілермен берілетін (баска жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.
1. Ескертулер
Ескеріңіз! Келесі нұсқауларды қатаң сақтаңыз: ● Кез келген орнату жұмыстарын орындамас бұрын, құрылғы қуат көзінен ажыратылуы керек. ● Орнатуды немесе жөндеуді өндірушінің нұсқауларына және жергілікті қауіпсіздік ережелеріне сәйкес білікті маман орындауы керек. Пайдалану нұсқаулығында арнайы көрсетілмейінше, құрылғының ешбір бөлігін жөндеуге не ауыстыруға болмайды. ● Заң бойынша, құрылғы жерге қосылуы керек. ● Қуат кабелі құрылғыны қуат көзіне қосуға болатындай ұзын болуы керек. ● Орнату
жұмыстары қолданыстағы қауіпсіздік ережелеріне сәйкес келуі үшін, монтаж ережелеріне сәйкес, кернеу Ⅲ санаттан асып кеткен кезде электр қуатының толық ажыратылуына кепілдік беретін, қолдануға рүқсат етілген көп полярлы автоматты ажыратқыш орнатылуы қажет. ● Бірнеше розеткалы ұзартқышты немесе басқа да ұзартқыш сымдарды қолданбаңыз. ● Орнату аяқталғаннан кейін, электрлік бөлшектер одан әрі пайдаланушыға қолжетімді болмауы керек. ● Пайдалану кезінде құрылғы мен оның қолжетімді бөліктері қызады. Қыздырушы элементтерді ұстамаңыз. ● Балалардың құрылғымен ойнамауын қадағалаңыз; балаларды жақындатпаңыз және олардан көз алмаңыз, себебі пайдалану кезінде қолжетімді бөліктер қатты ысып кетуі мүмкін. ● Кардиостимуляторлары мен қосулы импланттары ба адамдар индукциялық плитаны пайдаланбас бұрын кардиостимуляторларының құрылғымен үйлесімді екенін тексеруі керек. ● Пайдалану кезінде және одан кейін құрылғының қыздыру элементтеріне қол тигізбеңіз. ● Плитаның барлық бөліктері жеткілікті салқындағанша оған киімдер немесе басқа жанғыш заттардың тиіп кетуіне жол бермеңіз, себебі өрт шығуы мүмкін. ● Жанғыш затты плита ұстіне немесе жанына қоймаңыз. ● Қатты қызған тоң
майлар мен сүйык майлар тез жанғыш болады. Майлы тағамдарды дайындау кезінде сақ болыңыз. ● Егер плита бетінде жарықтар пайда болса, ток соғу қаупін болдырмас үшін құрылғыны дереу өшіріңіз. ● Құрылғы сыртқы таймермен не бөлек қашықтан басқару құралымен жұмыс істемейді. ● Плитада майды ұқыпсыз пайдалану қауіпті болуы мүмкін және өрт тудыруы ықтимал. ● Тамақ пісіру процесін қадағалап тұру қажет. Қыска пісіру процесі үнемі бақылануы қажет. ● Өртті ЕШҚАШАН сумен өшіру әрекетін жасауға болмайды. Оның орнына құрылғыны өшіріп, өртті қақпақ не шүберек клеенка сияқты нәрсемен жабыңыз. Өрт қаупі бар: плита бетіне бөгде заттарды қоймаңыз. ● Бу тазартқыштарды пайдаланбаңыз, ток соғу қаупі бар. ● Пышақтар, шанышқылар, қасықтар немесе қақпақтар сияқты металл заттарды пешке қоймаңыз, себебі олар қызып кетуі мүмкін. ● Құрылғыны электр желісіне қоспас бұрын: кернеу мен қуаттың электр желісіне сәйкес келетіндігіне және розеткаға сәйкес келетіндігіне көз жеткізу үшін мәліметтер тақтасын (құрылғының төменгі жағында) тексеріңіз. Қүмәніңіз болса, білікті электр маманымен кеңесіңіз.
Маңызды: - Пайдаланғаннан кейін, плитаны қосқыштан өшіріңіз және табаны анықтайтын құрылғыға сенбеніз. - Сүйықтықтың тасып кетуіне жол берменіз, сондықтан
сүйықтық қайнағанда немесе қыздырғанда отты өшіріңіз. - Қыздыру элементтерін бос кәстрөлдермен немесе табалармен немесе оларсыз қосулы күйде қалдырмаңыз. - Пісіру аяқталған кезде тиісті ыстық плитаны өшіріңіз. - Тамақ пісіру үшін ешкашан алюминий фольганы пайдаланбаңыз және алюминийге оралған тағамдарды плитаға өшкашан қоймаңыз. Алюминий балқып, құрылғыны зақымдайды және оны жәндеу мүмкін болмайды. - Тағамдар салынған қауашақтарды ашылмаған күйінде қыздыруға болмайды, олар жарылуы мүмкін! Бүл ескерту барлық плита түрлеріне қатысты. - Тездету (Booster) функциасы сияқты жоғары ток деңгейін тамақты құыруға арналған май сияқты сүйықтықтарды қыздыру үшін пайдалануға болмайды. Шамадан тыс қызу қауіпті болуы мүмкін. Мүндай жағдайларда төмен куат деңгейін пайдалануыңызды ұсынамыз. - bstыстар плитаның үстіне және дәл ортасына қойылуы керек. Ешқандай жағдайда таба мен плита арасында басқа заттарды қоймаңыз. - Егер температура жоғарыласа, құрылғы пісіру бөліктерінің куат деңгейін автоматты түрде төмендетеді. Кез келген тазалау немесе техникалық қызмет көрсету алдында құрылғыны розеткадан суырыңыз немесе қосқышты өшіріңіз. Барлық орнату және техникалық қызмет көрсету жұмыстары үшін қорғаныс қолғаптарын киіңіз. Құрылғыны сегіз жастан асқан балалар, сондай-ак физикалық, сезу немесе ақыл-ой қабілеттері шектеулі адамдар немесе тәжірибесі немесе қажетті білімі жоқ адамдар адам бақылауыңсыз немесе құрылғыны кауіпсіз пайдалану және оның кауіптілігін түсіну туралы нұсқаулар
алмайынша қолданбауы керек. Балалардың құрылғымен ойнамауын қадағалап отырыңыз. Тазалау және қүтім көрсету жұмыстарын балалар тиісті бақылаусыз орындамаулары керек. Түтін сорғышты газбен немесе басқа отынмен жұмыс істейтін басқа құрылғылармен бір уақытта пайдалану кезінде бөлме жақсы желдетілуі керек. Түтін сорғыштың іші де, сырты да техникалық қызмет көрсету нұсқауларына сәйкес міндетті түрде үнемі тазалануы (КЕМІНДЕ АЙЫНА БІР РЕТ) керек. Түтін сорғышты тазалау, сонымен қатар сүзгілерді ауыстыру және тазарту ережелерін сақтамау өртке әкелуі мүмкін. Ашық отта ешкашан тамақ дайындауға болмайды. Ашық отты пайдалану сүзгілерді зақымдауы және өрт қаупін тудыруы мүмкін, сондықтан оны барлық жағдайда болдырмау керек. Май қатты қызып кетіп, өртенуіне жол бермеу үшін құыру кезінде аса сақ болған жөн. ЕСКЕРІНІЗ: Түтін сорғыштың қолжетімді бөліктері плита қосулы кезде ыстық болуы мүмкін. Ескеріңіз! Орнату жұмыстары толық аяқталғанша құрылғыны қуат көзіне қоспаңыз. Жергілікті билік органдары бекіткен, түтін шығаруға байланысты қауіпсіздік техникасы және қауіпсіздік шаралары бойынша ережелер қатаң сақталуы керек. Шығарылған ауа газ жағатын құрылғылар не басқа да жағу құрылғылары тудыратын түтінді жою үшін пайдаланылатын құбырлар арқылы жіберілуі керек. Түтін сорғышты сым тор дұрыс орнатылмаған кезде ешкашан пайдаланбаныз! Құрылғыны орнату үшін тек өніммен бірге берілген бұрандаларды ғана қолданыңыз, ал бірге берілмесе, сәйкес келетін бұрандаларды сатып алыңыз. Орнату нүсқаулығында көрсетілгендей үзындықтағы бұрандаларды қолданыңыз. Ас бөлмелік түтін сорғыш электр емес қуат көзі берілетін басқа құрылғылармен пайдаланылған кезде, бөлменің теріс қысымы 4 Па (4 x 10⁻⁵ бар) деңгейінен аспауы керек. Алдағы уақытта анықтамалық ретінде қарау үшін бұл нүсқаулықты сақтап қою керек. Сатылатын, тасымалданатын не көшірілетін жағдайда оны өніммен бірге ұстау керек.
Бул кұрылғы 2012/19/EO - UK SI 2013 №3113, Калдық электр және электрондық жабдықтар (ҚЭЭЖ) еуропалық директивасына сай таңбаланады. Бул өнімнің қоқыска дұрыс тасталуын қамтамасыз етеді және сіз қоршаған ортаға және адам денсаульғына болатын жағымсыз салдардың алдын аласыз.
Өнімдегі немесе орган коса берілген кужаттағы
белгісі осы өнімнің түрмыстық қоқыс ретінде тасталмай, электрлік және электрондық құрылғыларды қайта өндеуге арналған қоқыс жинайтын тиісті орынға тасталуы керектігін білдіреді. Оны жергілікті қоқыс тастау ережелеріне сәйкес тастаңыз. Бүл өнімді пайдалану, қалпын келтіру және қалпына келтіру туралы қосымша ақпарат алу үшін жергілікті уәкілетті мекемеге, түрмыстық қалдықтарды жинау қызметіне немесе өнімді сатып алған дүкенге хабарласыңыз.
Кұрылғы келесі ережелерге сай жасалуы, сыналуы және жасақталуы керек:
- Kayıncızdık: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
- Өнімділігі: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.EN 60350-2;
• ЭМУ: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Коршаған ортаға келетін әсерді азайту үшін дұрыс пайдалану нұсқаулары: Пісіруді бастаған кезде, түтін сорғышты ең аз жылдамдықпен қосыңыз, пісіру аяқталған сон, оны бірнеше минутка қалдырыңыз. Жылдамдықты тек түтін мен бу көп болса ғана, шұғыл жағдайларда ғана Тездету (Booster) функциясы арқылы арттырыңыз. Иісті азайту жүйесінің тиімді жұмысын сақтау үшін, көмір сүзгісін(лерін) қажет болғанда ауыстырып тұрыңыз. Май сүзгісі жақсы жұмыс істеуі үшін оны қажетінше тазалап
тұрыңыз. Тиімділікті арттырып, шуды азайту үшін, осы нұсқаулықта көрсетілген максималды кұбыр диаметрін пайдаланыңыз.
2. Пайдалану
Плитаны пайдалану
Индукциялық пісіру жүйесі магнит индукциясы физикалық кұбылысына негізделеді. Бүл жүйенің негізгі касиеті куатты генератордан кәстрөлге тікелей жіберу болып табылады.
Артыкшылыктары:
Электр плиталарымен салыстыратын болсак, индукциялық плита:
- Kayíncizírek: шыны беткейіндегі температура төмен болады.
- Жылдамырақ: тамакты қысқа уақытты қыздыруға болады.
- Тиімдірек: сінірілген куаттың 90%-ы қызуға айналады. Сонымен қатар кәстрөл плитадан алынғаннан кейін, қызу бекер пайдаланылмауы үшін қызуды жіберу дереу токтатылады.
2.1 Тамақ пісіру контейнері
Тек белгісі бар табаларды ғана пайдаланыңыз.
Манызды:
плита бетіне зақым келмеуі үшін, мыналарға тыйым салынады:
- тубі тегіс емес ыдыстарды қою; - тубі эмальмен қапталған металл ыдыстарды қою; - плита бетіне сызат түсірмеуі үшін тубі кедір-бұдыр ыдыстарды қою;
- ыстық көстрөлдерді және табаларды плитаның басқару панелінің бетіне қоюға болмайды. Туптері тек жартылай ферромагниттік материалдардан тұратындықтан, индукциялық қолданыска барлық табалар жарамды бола бермейді! Кәстрөлдер мен табаларды сатып алғанда, мынаны ескеріңіз:
- ыдыстың түбі толығымен ферромагниттік материалдардан тұруы керек. Өйтпесе, жылу беру тиімділігі төмендейді, ал жылудың біркелкілігі мен кәстрөлдін/табаның температурасы тамақ пісіруге сәйкес келмеуі мүмкін.
- Тубінде алюминий болмауы керек, әйтпесе ыдыс қызбайды және оны индукторлар танымауы мүмкін.
- Тубі тегіс емес немесе біркелкі емес ыдыс. Олар индуктор мен табаның арасындағы байланысты төмендетіп, пісіру тиімділігі мен сапасын нашарлатады.
Манызды: ыстык табалар мен кастрөлдерді ешкашан пештің устіне коймаңыз.
2.1.1 Алдыңғы контейнерлер
Кәстрөлдің материалы магнитті екенін тексеру үшін жай ғана магнитті пайдалана аласыз. Кәстрөлдерге магнит жабыспаса, олар жарамайды. Алдыңғы тараудағы көрсеткіштер осыған да қатысты ескерілуі тиіс.
2.1.2 Усынылатын кәстрөл түбі диаметрлері
МАНЫЗДЫ: егер кәстрөлдер дұрыс өлшемде болмаса, пісіру бөліктері іске қосылмайды.
Эрбір жеке бөліктің минималды диаметрлерін осы нүсқаулықта берілген тиісті суреттерден қараңыз.
Жаксы нәтижеге қол жеткізу үшін мыналарды ұсынамыз:
- Диаметрі пісіру аймағына сай келетін кәстрөлдер мен табаларды пайдаланыңыз.
- Мумкін болса, пісіру кезінде табаның қакпағын жауып қойыңыз, бул әсіресе диаметрі 22 см-ден асатын табалар үшін маңызды.
- Табаны плитада көрсетілген пісіру бөлігінің ортасына қойыңыз.
Сорғыш желдеткішті пайдалану
Сору жүйесін екі нұскада пайдалануға болады: сыртқы сору және тасымалдау немесе ішкі рециркуляциясы бар сүзгі.
Сору нускасы
7-cyp.
Түтіндер берілген жалғау фланеціне бекітілген құбырлар (бөлек сатып алынады) арқылы сыртқа шығарылады.
Сорғыш құбырдың диаметрі жалғағыш сақинаның диаметріне сай келуі керек:
-төртбурышты шығыстар үшін:222×89 мм
- шенбер шығыстар үшін: ∅ 150 мм (*)
Косымша акпарат алу үшін осы нұсқаулықта көрсетілген сору нұсқасына қатысты бетті қараңыз. Өнімді диаметрі ауа шығысына (жалғау фланеці) сай
келетін қабырғаға орнатылған сорғыш кұбырларға және саңылауларға жалғаңыз. Диаметрі кішірек сорғыш кұбырлар мен саңылаулар жұмыс тиімділігін нашарлатып, шу деңгейін айтарлықтай арттыруы мүмкін. Осыған байланысты барлық жауапкершіліктерден бас тартылады.
Aya ötkizgìw můmkíndígínше кыска болғаны жон.
① Мумкін болатын ең аз індері бар құбырды пайдаланыңыз (максималды бұрыш: 90°).
① Кубыр диаметрінің күрт өзгерістеріне жол берменіз.
Сүзу нүскасы
10-cypet
Сорылған ауа бөлмеге қайта жіберілмес бұрын арнайы май және иіс сүзгілерінен өтеді. Өнім стандартты орнатуға қажет барлық бөліктермен беріледі, ауа шығысы корпус негізінің алдыңғы жағына орнатылады. Қосымша акпаратты сүзгі пұскасына қатысты беттен (осы нұсқаулықтың суреттер бөлімінде) караңыз.Түрлі сүзу және сору жүйелерін орнатуға арналған жиынтықтардың толық ауқымын www.elica.com және www.shop.elica.com веб-сайттарынан көріңіз.
3. Кондыру
- Электрлік және механикалық бөліктерін орнатуды тк білікті мамандар орындауы керек.
Бул электрлік құрылғы ШЫҒЫНҚЫ орнатылатын жағдайда қалынддығы 2-6 см болатын жұмыс бетіне орнатуға арналған; ал БАТЫРЫП орнатқан кезде 2,5-6 см терендікке орнатылуы керек.
Плита мен қабырға арасындағы қашықтық алдыңғы жағынан кемінде 5 см, бүйірлерінен кемінде 4 см және жоғарғы кедергіден кемінде 50 см болуы керек.
Ерекше назар аударыңыз: ұсынылған қашықтық мысал ретінде келтірілген: үй- жайларды жобалау кезінде асүй құрылғысының өндірушісінің
нускаулары ескерілуі керек.
3.1 Электр косулары
3-cypet
- Курылғыны электрлік куат көзінен ажыратыңыз. • Орнату
жұмыстарын қолданыстағы орнату және қауіпсіздік ережелерін білетін, кәсіби дайындалған қызметкерлер ғана жүзеге асыруы керек. ●
Егер осы тараудағы нұсқаулар орындалмаса, өндіруші адамдарға, жануарларға немесе мүлікке тиген зардаптар үшін кез келген жауапкершілікті өз мойнына алмайды. ● Қуат кабелі плитаны жұмыс бетінен шығарып алғанда ыңғайлы болатындай жеткілікті үзын болуы керек. ● Құрылғының астыңғы жағында орналасқан сериялық нөмір тактайшасында көрсетілген кернеу ол орнатылатын үйдегі кернеуге сәйкес келетіндігін тексеріңіз. ● Үзартқыш сымдарды пайдаланбаңыз. ● Жерге қосу қуат сымы басқа кабельдерге қарағанда 2 см-ге үзын болуы керек. ● Егер электрлік жабдық қуат сымымен жабдықталмаса, 7200 Ватт қуат үшін 2,5 мм2 минималды кондуктор диаметрін пайдаланыңыз; жоғарырақ қуат деңгейлері үшін диаметрі 4 мм2 болуы керек. ● Кабель бойындағы температура 50°C-тан аспауы керек. ● Бұл Құрылғы қуат көзіне тұрақты қосылуға арналған.
- Ескеріңіз! Электр желісіне қайта қоспас бұрын, оның дұрыс жұмыс істейтініне көз
жеткізіңіз, әрқашан қуат кабелінің дұрыс орнатылғанын тексеріңіз. ● Ескеріңіз! Аралық жалғау кабелін ауыстыруды уәкілетті техникалық қолдау қызметі немесе біліктілігі оған сай адам жүзеге асыруы керек. Ескертпе: өнім максималды қуат шектеуін орнатуға мүмкіндік беретін Қуат шектеуші функциясымен жабдықталған Құрылғы электр желісіне қосылған кезде немесе ажыраған соң электр желісіне қайта қосылған кезде (келесі 2 минут ішінде), Электр жүйесінің қорғанысын таңдалған қуатты шектеу деңгейіне сәйкес орнатыңыз. шектеу қойылуы керек. Қуат шектеу параметрі үшін осы нұсқаулықтың Жұмыс бөлімін қараңыз.
3.3 Бекіту
Орнатуды бастамас бұрын:
- Өнімді қораптан шығарғаннан кейін, оның тасымалдау кезінде зақымдалмағанына көз жеткізіңіз, ақаульықтар түындаған жағдайда, сатушыға немесе түтынушыларға қызмет көрсету орталығына хабарлаңыз.
- Өнімнің, өлшемдері орнатылатын орынға сәйкес келетініне көз жеткізіңіз.
- Каптаманын ішіндегі тасымалдау мақсатында салынған керек-жарактардың (мысалы, бұрандалар салынған қалташықтар, кепілдік күәліктері және т.б.) бар-жоғына көз жеткізіңіз. Егер болса, оларды алып тастаңыз және қауіпсіз жерде сақтаңыз.
- Орнату аймағында куат ұасы бар екенін тексеріңіз Корпусты орнатуға дайындау:
- Бул буйымды салкындаткыш құрылғылардың, ыдыс жуғыштардың, пештердің, кір жуғыш машиналар мен кір кептіргіш қондырғылардың үстіне орнатуға болмайды.
- Плитаны орнатпас бұрын, шкафты сәйкесінше кесіңіз және жаңқалар мен үгінділерді абайлап алыңыз.
МАНЫЗДЫ: 250° температурага шыдайтын бір компонентті жабысқақ герметикті (S) қолданыңыз; орнатпас бұрын, жабыстырылатын беттерді мұқият тазалаңыз және жабысуға кедергі жасайтын барлық нәрселерді жойыңыз (мысалы, бөлгіш жақпалар, беткі үлдірлер, тонмайлар, сұйық май, шан, ескі желімнің іздері және т.б.); желім жақтаудың барлық сыртқы жағына біркелкі жағылуы керек; жабысканнан кейін, желімді шамамен 24 сагат құргғатыңыз.
1B-2B сурети
Ескеріңіз! Бұрандалар мен ысырмаларды ос нұсқауларға сай орнатпасаңыз, электр тогы қаупі орын алуы мүмкін.
Ескертпе: буйымның дұрыс орнатылуын қамтамасыз ету үшін келесі сипаттамалары бар құбырларды желіммен тығыздау ұсынылады:
- акрил негізіндегі желімді жүмсақ иілгіш ПВХ үлдір
- DIN EN 60454 ережелеріне сай
- отка төзімді
- ескіруге төзімділігі жоғары
- температура ауыткуларына төзімді
- төмен температурада қолдануға жарамды
4. Пайдалану
Баскару тақтасы
- Тутін тартқыштың/сорып шығарғыштың ON/OFF (Қосу/Өшіру) пернесі
- Тамак пісіру аймағын тандау
Тамақ пісіру аймағы дисплейі - Куат деңгейін және түтінді сорып шығару куатын көбейту/азайту Куат деңгейі мен түтінді сорып шығару куатының дисплейі
- "STAND_ALONE" белсендіру таймері Дисплей: "STAND_ALONE" таймері / пісіру аймақтарының таймері
- "STAND_ALONE" таймерінің / пісіру аймағы таймерінің уақытын көбейту/азайту
- Пісіру аймақтарының таймерін іске қосу
Пісіру аймақтары таймерін іске қосу индикаторы -
Автоматты қыздыруды іске қосу
-
Температура реттегішін іске қосу (ескерту функциясы)
- Кідірту
- Перне күлпы
- Тутін ді сорып шығарғыштың индикаторы іске қосулы Көмір сүзгісінің толғанын көрсететін индикаторды іске қосу
- Тутінді сорып шығарғышты тандау/іске қосу Сорып шығарғыш дисплейі
Қанығу көмірінің/керамикалық сүзгісінің - майлы кір сүзгісі - Сузгінің толғанын көрсететін индикаторды қайта орнату
- Сорып шығарғыштың автоматты функциясын іске қосу
ПЛИТАНЫ ПААЛАНУ
Бастамас бұрын ескеріңіз:
Осы плитаның барлық функциялары ең қатаң қауіпсіздік ережелеріне сай болатындай етіп жасалған.
Осыған байланысты:
- Кәстрөлдер жанарғының үстіне қойылмағанда немесе дұрыс емес қойылғанда, кейбір функциялар іске қосылмайды немесе автоматты түрде өшіріледі.
- Баска жағдайларда белгілі бір функция тандалмаған параметрді қажет етсе, іске қосулы функциялар автоматты түрде өшіріледі (мысалы: "Selecting the cooking zone" (Пicipу аймағын тандау) және "Operating temperature" (Жұмыс температурасы), "Lock Function" (Құлыптау функциясы) немесе "Timer" (Таймер) функциясынсыз "плитаны іске қосыңыз" ).
Саç болыңыз! ￥зак уақыт пайдаланылған жағдайда (мысалы) тамақ пісіру аймағы суыту фазасында болғандықтан, дереу өшірілмеуі мүмкін; бұл фазаның аякталатының білдіретін
"H" таңбасы тамақ пісіру аймағына шығады.
Тамақ пісіру аймағын пайдаланбас бұрын, дисплейдің өшірілуін күтіңіз.
Тамақ пісіру аймағы дисплейі
Пісіру аймағындағы дисплейлерде мыналар көрсетіледі:
| Тамақ пісіру аймағы қосулы | 0 |
| Қуат деңгейі | 1...9 р |
| Қалдық қызу индикаторы | H |
| Қөстрөл анықтағыш | У- |
| Қөпір функциясы қосулы | П |
| Температура реттегіші функциясы қосулы | О |
| Балалардан қорғау функциясы | L |
| Кідірту функциясы | 11 |
| Автоматты қыздыру функциясы | Я |
Плита сипаттамалары
● Kayınci3 іске қосу
Өнім тек көстрөл тамақ пісіру аймағында болған жағдайда ғана іске қосылады: ешқандай көстрөл болмаса немесе олар алынса, қыздыру процесі іске қосылмайды не тоқтатылады.
● Кэстрөл анықтағыш
Өнім тамақ пісіру аймағында кәстрөлдің барын автоматты түрде анықтайды.
● Kayıncıздік ушін өшіру
Қауіпсіздік мақсаттарында әрбір тамақ пісіру аймағында максимальды жұмыс істеу уақыты белгіленеді, ол орнатылған максимальды куат деңгейіне байланысты болады.
● Калдык кызу индикаторы
Бір не бірнеше тамақ пісіру аймағы өшірілген кезде, қалдық қуат бар болса, ол "Н" таңбасының көмегімен сәйкес аймақ дисплейіндегі визуалды сигналмен көрсетіледі.
Пайдалану
Ескертпе: Кез келген функцияларды іске қосу алдында қажетті аймақты қосу керек
Kocy
тутін тарткыштын/сорып шығарғыштың ON/OFF (1) (Қосу/Өшіру) пернесін басып
қалыңыз: белгісі жанады; пернесін басуды жалғастырған кезде барлық қолжетімді функциялар бірнеше сәтке көрінетін болады, одан кейін тек негізгілері ғана белсенді болады; басқаларын пайдалана беруге болады және олар құрылғыны пайдалану барысында іске қосылады.
МАНЫЗДЫ:
барлык колжетімді функциялар тек каркындылығы іске косылған кезде ғана артатын жарық каркындылығымен жарықтандырылады.
Өшіру үшін ⏻ пернесін қайта басыңыз Ескертпе: Бүл функцияның басқаларға қараганда басымдығы жоғары.
● Пісіру аймактарын тандау
(2) тандау аймағын/дисплейін қалаған пісіру аймағына сай басыңыз (түртіңіз).
● Куат деңгейі
Плитада 9 куат деңгейіне ие Саусақтарыңызды (3) тандау жолағы бойымен туртіңіз және сырғытыңыз; куат деңгейін арттыру үшін онға қарай; куат деңгейін кеміту үшін солға қарай.
Орнатылған куат деңгейі (2) таңдау/дисплей аймағында көрсетіледі
● Куат арттырғыш
Өнім 5 минут бойы қосулы болатын қосымша куат деңгейіне ie (9 деңгейінен кейін), одан кейін температура алдыңғы орнатылған мәнге қайтарылады.
Саусактарыңызбен (3) тандау жолагы (9 деңгейінен жоғары) бойымен түртіңіз және сырғытыңыз, сосын куат арттырғышты іске қосыңыз
Куат арттырғыштың деңгейі тандау/көрсету аймағында (2) "Р" белгісімен көрсетіледі
● Перне кулпы
Перне құлпы плита параметрлерін құлыптауға мүмкіндік береді, осылайша, орнатылған функцияларды іске қосылған күйде сақтап, оларға кездейсоқ кедергі болудың алдын алады.
Iске косу:
(10) пернесін басыңыз
Ажырату үшін осы әрекетті қайталаңыз.
Ескертпе: erep Key Lock (Перне күлпы) белсенді болған кезде кез келген баска функция
іске қосылса, белгісі функцияның қолданыста екенін және қажет болғанда түтін
тартқышты пайдаланатын кезде оны ажырату керектігін көрсету үшін жыпылықтайды.
● Автоматты кыздыру
Automatic Heat UP (Автоматты қыздыру) функциасы орнатылған қуат деңгейіне тезірек қол жеткізуге мүмкіндік береді; бұл функциямен тамакты күйдіріп алу қаупінсіз тез пісіруге болады, себебі температура орнатылған деңгейден аспайды. Бұл функция 1-8 қуат деңгейлері үшін қолжетімді.
Iске косу:
• пісіру аймағында (7) пернесін басыңыз
• дисплейде "Я" белгісі (2) пісіру аймағындағы орнатылған қуат мәнімен кезектесін жыпылықтайды
Пісіру аймағының куат деңгейін көбейту: Автоматты қыздыру функциясы жаңа температура параметрімен бөлсенді күйде қалады;
Пісіру аймағының куат деңгейін азайту: автоматты қыздыру функциясы ажыратылған.
Ескертпе: бір уақытта басқа пісіру уақытын
таңдау арқылы, (7) белгісі қарқындылығы шамалы жарықпен жарықтандыру үшін қайта жанады, сол кезде осы функцияны іске қосуға болады; бұл функция дисплейде (2) бұрын іске қосылған аймақта белсенді болып қалады
● Температура реттегіші (ескерту функциясы)
Температура реттегіші қызуды тұрақты температурада, оңтайландырылған қуат денгейінде сақтауға мүмкіндік береді; піскен тамақты жылы күйінде сақтауға өте жақсы.
Температура реттегіші түймесін бір басканда іске қосылады
Белгісі температура реттегіші жұмыс істеп жаткан аймақтың дисплейінде (2) пайда болады
Ескертпе: бір уақытта басқа пісіру уақытын
тандау аркылы, (8) белгісі қарқындылығы шамалы жарықпен жарықтандыру үшін қайта
жанады, сол кезде осы функцияны іске қосуға болады; бүл функция дисплейде (2) бұрын іске қосылған аймақта белсенді болып қалады
• Өшіру және ажырату үшін (8) пернесін дисплейде (2) көрсетілген деңгей "☐" белгісіне жеткенше тағы да басыңыз.
Ескертпе: егер температура реттегішінде (ескерту функциясы) бірнеше аймақ жұмыс істеп түрса, алдымен қалаған аймақты (2) тандау аймағы көмегімен тандаңыз; сонымен қатар, бүл функцияны (3) тандау жолағы арқылы куат деңгейін "Д" деңгейіне жеткізу арқылы ажыратуға болады.
● Кідірту
Кідірту функциясы плитадағы белсенді функцияларды кідіртуге, пісіру қуатын нөлге түсіруге мүмкіндік береді.
Iске косу:
• " ||" (9) түймесін басыңыз • жыпылықтаған " ||" белгісі дисплейлерде (2) көрсетіледі
.11 (9) пернесін басыңыз (3) тандау жолағы жанады
- Функцияны ажырату үшін (3) тандау жолағын басыңыз/сипаңыз
Ескертпе: ажыратудан кейін түтін тартқыштың кідіруге дейінгі күйлері қалпына келеді; түтін тартқыш жұмысын бұрын орнатылған параметрлермен жалғастырады.
Ескертпе: erep Pause Function (Кідірту функциясы) 10 минуттан кейін ажыратылмаса, плита автоматты түрде ёшеді.
Ескертпе: Pause Function (Кідіру функциясы) сорып шығару жұмысына әсер етпейді.
Таймер функциясы пісіру аймактарынан (және сору аймағынан) тәуелсіз кері санақ болып табылады. Таймер Zone/Display (4) (Аймак/дисплей) пернесін басу арқылы іске қосылады
- + (5) белгілерін Timer (Таймер) функциясының ұзақтығын орнату үшін пайдаланыңыз, олар Zone/Display (4) (Аймак/Дисплей) бөлімінде көрінеді Ескертпе: басқа ешбір пәрмен баспай 10 секунд күтіңіз, осылайша кері санау басталады.
Таймердің пішімі: 0.00
- 0. уакыттар үшін - 00 минуттар үшін
Ескертпе: таймерді 1 сағат 59 минутқа дейін орнатуға болады
Zone/Display (4) (Аймак/Дисплей) белімінде қалған уақыт көрсетіледі; кері санаудың соңында дыбысты сигнал шығады
Ескертпе: кері санау дисплейінде келесі пішім 10 минуттан аз уақытқа сақталады
- 0. минут - 00 секунд жарык тұрақты жанады
Таймерді өшіру үшін:
- Zone/Display (4) (Аймак/Дисплей) опциясын тандаңыз - Таймер үзактығын 000 мәніне (5) + арқылы орнатыңыз
● Пісіру аймақтарының таймері
"Пісіру аймақтарының таймері" функциясы – әрбір пісіру аймағында бір уақытта орнатуға болатын кері санау функциясы Кезең соңында пісіру аймақтары автоматты түрде өшеді және пайдаланушыға арнайы дыбыстық сигнал беріледі.
Пісіру аймагының таймерін іске қосу функциясы
- Selection/Display (Тандау/көрсету) аймағын (2) түртіңіз (басыңыз) (қуат деңгейі: №0) - Пісіру аймағына тиесілі (6) пернесін басыңыз
• - + (5) белгілерін Timer (Таймер) функциясының Bergтығын орнату үшін пайдаланыңыз, олар Zone/Display (4) (Аймак/Дисплей) бөлімінде көрінеді
орнату кезінде (6) белгісі жыпылыктайды
Ескертпе: баска ешбір пәрмен баспай 10 секунд күтіңіз, осылайша пісіру аймағының таймері іске қосылады.
Ескертпе: (6) пернесін басып тұру арқылы пісіру аймағының таймері қайта орнатылады
Егер қаласаңыз, осы әрекетті бірнеше пісіру аймағына қайталаңыз.
Ескертпе: таймерді әрбір пісіру аймағына бөлек орнатуға болады; (4) дисплейде пісіру аймағының кері санағы сол кезде пайда болады; егер ешбір аймақ таңдалмаған болса, (4) дисплейді басканда "STAND-ALONE" таймерінің кері санағы көрсетіледі.
Кері санау режимі "STAND-ALONE" таймері сиякты (алдыңғы "STAND ALONE" таймері бөлімін қараңыз)
Таймер керу санауды аяктаған кезде, дыбысты сигнал шығады және пісіру аймағы өшеді.
Таймерді өшіру үшін:
• (2) пісіру аймағын тандаңыз
• таймер узактығын 000 мәніне (5) + көмегімен орнатыңыз
● Куатты шектеу
"Куатты шектеу" функциясы өнімді максимальды сіңіру мүмкіндігін шектей отырып пайдалануға, барлық белсенді пісіру аймақтарындағы тұтынылатын куатты реттеуге, плитаның жалпы тұтынған куатының орнатылған максимальды тұтыну деңгейінен аспауын қадағалауға мүмкіндік береді.
Ескертпе: параметрді орнату плита өшірулі болған кезде, ■ ON/OFF (Қосу/Өшіру) пернесін (1) баспай, плита розеткаға қосулы болған кезде немесе ол ажыратылған соң 2 минут ішінде розеткаға қайта қосылған кезде орындалуы тиіс.
Куат шектеун орнату үшін:
- (A) түймесін басыңыз (өнімді өшіргеннен кейін 2 минут ішінде ғана)
-(A) түймесін басып тұрып, пісіру аймактарының Selection/Display (2) (Тандау/көрсету) бөліктерінің барлығын алдыңғы он жақ аймактан бастан (FR) сағат тіліне қарсы бағытта бір-бірлеп басып шығыңыз
- әрбір басып қалу кезінде дыбысты сигнал шығып отырады
- барлық дисплейлер (2) басылған кезде, пернені босату мүмкін болады (A)
осы кезде:
- Артқы аймақтың дисплейі (2) (RL) орнатуды орындауға болатының көрсету үшін "С" және "0" белгілерін кезекпен көрсетеді:
сосын тандау жолағын (3) "С" және "8" белгілері пайда болғанша жылжытыңыз
дисплейде (2-FL) ағымдағы параметр көрінеді**
$$ 0 = 7. 4 \mathrm{kBT} $$
$$ 1 = 4. 5 \mathrm{kBT} $$
$$ 2 = 3, 1 \mathrm{kBT} $$
Куатты шектеу параметрін өзгерту үшін
- алдыңғы сол жақ (FL) аймақтың дисплейін (2) басыңыз
- сосын жаңа параметрді тандау үшін тандау жолағын (3) жылжытыңыз
- жасалған тандауды сақтау үшін, ■ ON/OFF (Қосу/Өшіру) пернесін (1) 2 секунд басып
тұрыңыз; орнатудың сәтті аяқталғанын растау үшін, үзак дыбысты сигнал шығады
● Көпір аймактары
Көпір функциясының арқасында пісіру аймактары бірдей куат деңгейімен бір аймақты жасай отырып, аралас режимде жұмыс істей алады. Бүл функция үлкен кәстрөлдер мен табалар тамақты біркелкі пісуіне мүмкіндік береді.
Алдыңғы "Herizri" пісіру аймағын артқы жақтағы тиісті "Қосымша" пісіру аймағымен аралас пайдалануға болады
(осы функциямен қандай аймактар жабдықталатынын көру үшін осы нұсқаулықтың суреттер бөлімін қараңыз).
Көпір функциясын іске қосу үшін:
- пайдаланғыңыз келген пісіру аймақтарының екеуін де бір уақытта тандаңыз
- "Косымша" (2) пісіру аймағының дисплейінде "7" белгісі көрінеді
- Таңдау жолағын (3) пайдалану арқылы "Денгей" (Куат) параметрін орнатуға болады, ол "Herizri" пісіру аймағының дисплейінде (2) көрсетілетін болады
- Көпір функциясын ажырату үшін, іске қосу процедурасын орындасаңыз болды
Ескертпе: "көпір" (Bridge) функциясы барысында іске қосылатын Cooking Timer Zone (Пісіру таймері аймағы) пісіру аймағының автоматты түрде өшірілуіне әкеледі, себебі мұндай жағдайда олар жалғыз аймақ комбинациясы ретінде қабылданады. AZ ELSZÍVÓ HASZNÁLATA
Bekapcsolás
Бул курылғыны терезе датчигі ЖИЫНТЫІFЫМЕН бірге пайдалануға болады (оны өндіруші бермейді).
Егер терезе датчигі бар ЖИНАК орнатылса (тек EXTRACTOR (Тутін сорғыш) режимі қолданылған жағдайда), датчик орнатылған белмедепі терезе жабылған сайын ауа сору токтайды.
-
ЖИНАК пен кұрылғы арасындағы электрлік байланысты білікті және маманддырылған техник орнатуы керек.
• ЖИНАК курамдас бөлікке және оны кұрылғымен бірге пайдалануға рүқсат беретін қауіпсіздік стандарттарына сәйкес бөлек сертификатталуы керек. Орнату жұмысы тұрмыстық жүйелерге арналған ағымдағы ережелерге сай орындалуы тиіс. ЕСКЕРІНІЗ: -
ЖИНАКТЫН кұрылғыға жалғанатын сымдары сертификатталған қауіпсіз қосымша төменгі кернеу (SELV) тізбегінің бір бөлігі болатындай етіп жалғанувы тиіс.
- бул кұрылғының өндірушісі ақауларға және/немесе ЖИНАҚТЫ дұрыс орнатпауға байланысты түындайтын ақаулардан және/немесе проблемалардан түындаған қолайсыздық, зақым немесе өрт үшін ешбір жауапкершілікті мойнына алмайды.
Өнім - Пернелер - Дисплей
- Дисплей / Пэрмендер
- HOLD (Кідірту) функциясы
19 TARE (Ыдыстың салмағын - аныктау) функциясы
- ZERO (Нөлге түсіру) функциясы
- UNIT (Өлшем бірлік) функциясы
- LOCK (Кулыптау) функциясы
- Таразының нөмірлік дисплейі
- Колданыстағы функцияның индикаторы
- Колданыстағы өлшем бірлік индикаторы
- Таразы индикаторы
ТАРАЗЫНЫ КОЛДАНУ
Бул өнімге тамакка арналған ендірілген таразымен жабдықталған
МАНЫЗДЫ:
таразыны ∅20 см-ден үлкен кәстрөлдермен немесе ыдыстармен пайдаланған кезде, салмақты өлшеуге кедерп жасатпас үшін, түтін тартқыштың сору функциясын өшіру ұсынылады;
ЕСКЕРТПЕ = Көстрөлді немесе ыдысты сору аймағына кедергі келтірмейтіндей етіп, әрқашан өлшеу аймағының ортасына қойыңыз.
ЕСКЕРТПЕ = таразы 10 КГ дейін көтере алады; алайда, әрбір өлшеу кезінде жалпы салмақтан +/-2 г ауытку болуы мүмкін екенін ескеріңіз.
Пайдалану
Kocy
Таразыны іске қосу үшін өлшеу аймағын түртіңіз (15) немесе өлшенетін затты аймаққа қойсаңыз болғаны; дисплей (22) нөлге тең немесе өнімнің салмағына тең салмақты көрсете отырып іске қосылады
ЕСКЕРТПЕ = егер өлшеу аймағында заттар бұрыннан түрса және олар алынса, таразы алынып тасталған заттың салмағын азайту белгісімен көрсетеді;
керісінше, баска заттарды қойсаңыз, таразы тек сонғы қойылған заттың салмағын көрсете отырып іске қосылады
• Θшipy
- өлшеу аймағында ешбір зат болмаса, 2 минуттан сон,
- өлшеу аймағында заттар болса, 8 минуттан соң,
- UNIT (Өлшем бірлік) функциясы
Таразы әдепкіде грамм өлшем бірлігіне орнатылған; өлшем бірлікті өзгерту үшін, "UNIT" (20) (Өлшем бірлік) пернесін басыңыз;
колданыстағы өлшем бірлік дисплейдегі таразы дисплейінің төменгі жағында көрсетіледі (24)
● ZERO (Нөлге түсіру) функциясы
"ZERO" (Нөлге түсіру) (19) функциясы өлшеу аймағында (15) заттардың бар-жоғына қарамастан таразының сандық дисплейін нөлге түсіруге мүмкіндік береді;
ECKEPTNE = ZERO (Нөлге түсіру) индикаторы (23) өлшеу аймағына зат қойғанда не затты алып тастағанда өшеді (және заттың салмағы көрсетіледі);
● TARE (Ыдыстын салмағын анықтау) функциясы
"TARE" (Ыдыстың салмағын анықтау) функциясы (18) әр түрлі тамақтарды өлшеу аймағынан алмастан біртіндеп өлшеуге және жалпы салмақтан әрбір заттың жеке салмағын бөлек көрсетуге мүмкіндік береді
пайдалану:
- затты өлшеу аймағына қойыңыз, дисплейде (22) "1" салмағы көрсетіледі
- "TARE" (Ыдыстың салмағын анықтау) (18) пернесін басыңыз, сонда дисплейдегі (22) салмақ мәні қайта орнатылады
- өлшеу аймағына басқа затты қойыңыз, сонда дисплейде (22) "2" салмағы көрінеді
- "TARE" (Ыдыстың салмағын анықтау) (18) пернесін тағы да басыңыз, сонда дисплейде (22) "1" салмағы және "2" салмағы көрінеді
ЕСКЕРТПЕ = таразыға максимальды көтере алатын салмағына дейінгі заттарды қоюға болады
ЕСКЕРТПЕ = ыдыстың салмағын заттың салмағынан алып тастау үшін, алдымен "ZERO" (Төлге түсіру) (19) функциясы арқылы ыдыстың салмағын өлшеуді орынданыз
ECKEPTNE = "TARE" (Ыдыстың салмағын өлшеу) функциясынан шығу үшін, "ZERO" (Нөлге түсіру) (19) функциясынан шығыңыз
● HOLD (Кідірту) функциясы
"HOLD" (Kidirty) функцисы (17) қарап жатқан салмақты сақтауға және оны қайта шақыруға не оны таразыдағы жаңадан қойылған заттың салмағынан алып тастауға мүмкіндік береді; салмақ жадта таразы өшірілгенге дейін сақталады
пайдалану:
- затты өлшеу аймағына қойыңыз
- "HOLD" (Кідірту) пернесін (17) дисплейдегі салмақ жыпылықтағанша басып тұрыңыз: сонда мән сақталады ЕСКЕРТПЕ = жұмысты жалғастыру үшін затты таразыдан алып, оның салмағын барлық функциялар бойынша пайдалана аласыз
ЕСКЕРТПЕ = жаңа салмақты сақтау үшін пернені тағы да үзак басып тұрыңыз; жадта тек соңғы сақталған салмақ сақталады.
"HOLD" (Кідірту) пернесін (17) кез келген уақытта басып тұру арқылы, сақталған мәнді көре аласыз, ол дисплейде пайда болады және бірнеше секунд жыпылықтайды (23); осы сәтте "HOLD" (Кідірту) пернесін (17) басу арқылы сақталған салмақты қазір тұрган заттың салмағына қоса аласыз;
дисплейде (23) жалпы мән көрінеді және функцияның әлі де қосулы екенін хабарлау үшін жанып түрган "HOLD" (Кідірту) (23) жауабы жанған күйде қалады.
"HOLD" (Кідірту) пернесін (17) тағы да бассаңыз, сақталған салмақ дисплейде көрсетілген салмақтан алынып тасталады; дисплейде (23) айырмашылық мәні көрсетіледі және ол функциядан автоматты түрде шығады.
Мысалы:
- сакталған салмақ: 1 КГ
- функцияны шакыру кезінде таразыда түрган зат салмағы: 2 КГ
- дисплейде көрінетін "қосылған" салмақ: 3 КГ (1 КГ + 2 КГ)
- функциядан шыкпас бұрын "алынып тасталған" салмақ: 2 КГ (3 КГ - 1 КГ)
LOCK (Кульптау) функциясы
"LOCK" (Кулыптау) функциясы (21) таразыны кулыптайды, осылайша өлшеу аймағына әр түрлі заттарды қою кезінде таразының іске қосылуына жол бермейді.
Бул функцияны іске қосу үшін, "LOCK" (Құлыптау) пернесін (21) таразы дисплейі өшкенше басып тұрыңыз;
Функцияны ёшіру үшін, осы әрекетті қайталаңыз: "LOCK" (Құлыптау) пернесін (21) таразы дисплейі қайта іске қосылғанша басып тұрыңыз.
НАЗАР АУДАРЫНЫЗ = "LOCK" (Кулыптау) функциясы 30 минут бойы іске косулы болған соң, таразы өшіп, "LOCK" (Кулыптау) функциясы өшеді.
4.1 Куат кестелері
| Куат деңгейі | Пісіру түрі | Деңгейді қолдану(дисплей пісіру тәжірибесі мен пісіру әдеттерін бірге қамтиды) | |
| Максимум куат | Boost Тез қыздыру | Су болған жағдайда тамақтың температурасын тез қайнату деңгейіне дейін жылдам арттыруға және тамақ пісіру сұйықтықтарын жылдам қыздыруға өте ыңғайлы. | |
| 8-9 | Құыру - қайнату | Тамақты қызартуға, пісіруді бастауға, қатырылған тамақтарды құыруға және жылдам қайнатуға өте ыңғайлы | |
| Жоғарғы куат | 7-8 | Қызарту - құыру - қайнату - отқа қақтау | Құыруға, қайнатып қоюға, пісіруге және отқа қақтауға (5-10 минуттық қысқа уақыттар ішінде) өте ыңғайлы |
| 6-7 | Қызарту - пісіру - бұқтыру - құыру - отқа қақтау | Құыруға, қайнатып қоюға, пісіруге және отқа қақтауға (10-20 минуттық қысқа уақыттар ішінде), керек-жарактарды алдын ала қыздыруға өте ыңғайлы | |
| Орташа куат | 4-5 | Пісіру - бұқтыру - құыру - отқа қақтау | Қайнатуға, баяу қайнатып қоюға, пісіруге (ұзағырақ уақытқа) өте ыңғайлы Пастаны араластыру |
| 3-4 | Пісіру - қайнату - қоюлату - араластыру | Сұйықтық (мысалы, су, шарап, сорпа, сүт) қосылған тағамды (құріш, соустар, құрғақтай құырылған тағамдар, балық) баяу пісіруге, пастаны араластыруға өте ыңғайлы | |
| 2-3 | Пісіру - қайнату - қоюлату - араластыру | Сұйықтық (мысалы, су, шарап, сорпа, сүт) қосылған тағамды (бір литрден аз көлемдегі: құріш, соустар, құрғақтай құырылған тағамдар, балық) баяу пісіруге өте ыңғайлы | |
| Төменгі куат | 1-2 | Еріту - жібіту - жылы күйде сақтау - араластыру | Майды жұмсартуға, шоколадты жайлап балқытуға, шағын тамақтарды ерітуге өте ыңғайлы |
| 1 | Еріту - жібіту - жылы күйде сақтау - араластыру | Жаңадан пісірілген тамақтың шағын порцияларын жылы күйде сақтауға немесе берілетін тамақтардың температурасын ұстан тұруға және ризоттоны араластыруға өте ыңғайлы | |
| ӨШІРУ | Нөлдік куат | Беткі бөлікке қолдау көрсету | Плита күту немесе өшіру режимінде болады (Н-Л-О арқылы сигнал берілетін тамақ пісіруден кейін қалуы мүмкін қалдық қызу) |
4.2 Тамақ пісіру кестелері
| Тамақтар санаты | Тамақтар немесе пісіру түрі | Куат деңгейі мен пісіру белгішесі | ||||
| Бірінші кезең | Куаттар | Екінші кезең | Куаттар | |||
| Паста, күріш | Жаңа піскен паста | Суды қыздыру | Арттыру-9 | Паста пісіру және қайнатып қою | 7-8 | |
| Жаңа піскен паста | Суды қыздыру | Арттыру-9 | Паста пісіру және қайнатып қою | 7-8 | ||
| Қайнатылған күріш | Суды қыздыру Арттыру-9 | Паста пісіру және қайнатып қою | 5-6 | |||
| Ризотто | Құыру және құргақтай құыру | 7-8 | Пісіру | 4-5 | ||
| Көкөністер, бүршақтар | Қайнатылған | Суды қыздыру | Арттыру-9 | Қайнату | 6-7 | |
| Құырылған | Майды қыздыру | 9 | Құыру | 8-9 | ||
| Майға бұқтыру | Қыздыру керек-жарагы | 7-8 | Пісіру | 6-7 | ||
| Бұқтырылған | Қыздыру керек-жарагы | 7-8 | Пісіру | 3-4 | ||
| Құырылған | Қыздыру керек-жарагы | 7-8 | Қызартып құырылған | 7-8 | ||
| Еттер | Құргақтай құыру | Етті майға қызартып құыру (сары майға құырылса, 6-қуат) | 7-8 Пісіру | 3-4 | ||
| Отқа қақталған | Табаны алдын ала қыздыру 7-8 | Екі жағын отқа қақтау | 7-8 | |||
| Қызарту | Майға қызартып құыру (сары майға құырылса, 6-қуат) | 7-8 Пісіру | 4-5 | |||
| Бұқтыру | Майға қызартып құыру (сары майға құырылса, 6-қуат) | 7-8 Пісіру | 3-4 | |||
| Балық | Отқа қақталған | Табаны алдын ала қыздыру | 7-8 | Пісіру | 7-8 | |
| Бұқтыру | Майға қызартып құыру (сары майға құырылса, 6-қуат) | 7-8 Пісіру | 3-4 | |||
| Құырылған | Сұйық немесе тоң майды қыздыру | 8-9 Құыру | 7-8 | |||
| Жұмыртқалар | Омлеттер | Табаны сары май не тоң май салып қыздыру | 6 Пісіру | 6-7 | ||
| Омлеттер | Табаны сары май не тоң май салып қыздыру | 6 Пісіру | 5-6 | |||
| Жұмсақ қайнатылған/қайнатылған | Суды қыздыру | Арттыру-9 | Пісіру | 5-6 | ||
| Құймақтар | Табаны сары май салып қыздыру | 6 Пісіру | 6-7 | |||
| Соустар | Қызанақ | Сұйық майға қызартып құыру (сары май болса, 6-қуат) | 6-7 Пісіру | 3-4 | ||
| Ет соусы | Сұйық майға қызартып құыру (сары май болса, 6-қуат) | 6-7 Пісіру | 3-4 | |||
| Бешамель соусы | Негізді дайындау (сары майды ерітіңіз және үн себіңіз) | 5-6 | Баяу қайнаганша қыздырыңыз | 3-4 | ||
| Десерттер, кремдер | Қайнатылған крем | Сүтті қайнату 4-5 | Баяу қайнатып қою | 4-5 | ||
| Ботқалар | Сүтті қайнату | 4-5 | Баяу қайнатып қою | 2-3 | ||
| Қуріш ботқасы | Сүтті қыздыру | 5-6 | Баяу қайнатып қою | 2-3 | ||
5. Техникалық қызмет көрсету
Плитаға техникалық қызмет көрсету Сақ болыңыз! Қандай да бір тазалау не техникалық қызмет көрсету жұмыстары алдында тамақ пісіру аймақтарының өшірулі екенін және қызу индикаторы сөнгенін тексеріңіз.
5.1 Тазалау
Плитканы өр пайдаланған сайын тазалап қою керек.
Маңызды:
Абразивті губкаларды, шаю губкаларын пайдалануға болмайды. Оларды пайдалансаңыз, уақыт өте келе шыны закымдануы мүмкін. Піш бүріккіштері не дақ кетіргіштер сияқты химиялық тітіркендіргіштерді пайдаланбаныз.
Эр пайдаланған сайын, тамақ қалдықтары мен дақтарын кетіру үшін плитаны салқын әрі таза күйінде ұстаңыз.
Қант не құрамында қант мөлшері көп тамақ плитаны зақымдайды және дерек алынуы керек.
Түз. қант және құм шыны беткейді зақымдауы мүмкін.
Плитаны тазалау үшін жұмсақ шүберекті, қағаз сүлгіні немесе арнайы құралдарды пайдаланыңыз (Өндірушінің нұсқауларын қадағалаңыз).
БУМЕН ТАЗАЛАФЫШТАРДЫ ПАЙДАЛАНУГА БОЛМАЙДЫ!!!
Маңызды:
Егер сўйықтықтар байқаусызда не шамадан тыс кәстрөлден ағып кетсе, қандай да бір қалдықты алып тастап, максималды гигиеналық жағдайларда тазалау үшін өнімнің төменгі жағындағы ағызу клапанын ашыңыз.
18 сурет
Толык әрі терең тазалау үшін төменгі науаны алып тастауға болады.
19-сурет
Тор ыстық сумен және бейтарап жуғыш қоспамен қолмен жуылып, одан кейін тотықтанудың алдың алу үшін толық кептірілуі керек.
Сорғыш желдеткішке қызмет көрсету
Тазалау
Тазалау үшін ТЕК бейтарап сүйықтық тазалағышқа малшынған шуберекті пайдаланыңыз. ТАЗАЛАĞЫШ АСПАПТАРДЫ НЕ ҚұРАЛДАРДЫ ПАЙДАЛАНУГА БОЛМАЙДЫ!
Абразивті күрамдастары бар өнімдерді пайдалануға болмайды.
СПИРТТИ ПАЙДАЛАНУГА БОЛМАЙДЫ!
Май сүзгісі
Тамақ пісіру кезінде шығатын май бөлшектерін тартып алады.
Айына бір рет (немесе сүзгінің қанығуын көрсететін жүйе қажет еткенде) агрессивті емес тазалағышты пайдалана отырып, қолмен не выдыс жуғышта төмен температурада және жылдам тазаланып тұруы керек.
Ыдыс жуғышта тазаланғаннан кейін металл май сүзгісінің түсі оңып кетуі мүмкін, бірақ оның сүзу сипаттамалары өзгеріссіз қалады.
15-cypet
Белсендірілген Көмір Сүзгі - Керамикалық (Сүзу нұсқасына ғана арналады)
Тамақ пісіру кезінде шығатын жағымсыз иістерді жояды.
Өнімде іс сүзгісі бар. ￥зак уақыт қолданғаннан кейін сүзгілер іістерге қанығуы мүмкін, бұл пісірілетін тамақ түріне және май сүзгісінің майдан қаншалықты жиі тазаланатынына байланысты. Ііс сүзгілерін 45 минут 200°C дейін қыздырылған пеште әр 2/3 айда термиялық әдіспен қалпына келтіруге болады. Сүзгіні дұрыс қалпына келтіру оның 5 жыл бойы үздіксіз тиімді жұмыс істеуін қамтамасыз етеді.
Ескерту! Сүзгілерді пештің түбінде қалдырманыз, оларды пісіру науасына салып, орташа бийктікке қойыңыз.
17 - 17a - 17b - 17c-cypet
5.2 Акауларды жою
| КАТЕ КОДЫ | СИПАТТАМА | ЫКТИМАЛ СЕБЕБІ | КАТЕНІ ЖОЮ |
| E2 | Пәрмен аймағы шамадан тыс жоғары температураға байланысты өшеді | Электрондық бөлшектердің ішіндегі температура тым жоғары | Қайта пайдаланбас бұрын плитаның салқындағанын күтіңіз |
| E3 | Контейнер үйлеспейді | Магнит қасиеті жоғалған | Қестрөлді алып тастаңыз |
| E5 | Пайдаланушы интерфейсі мен индукция модулі арасындағы байланыс ақаулары | Электр тогы модульге келмеуде; Қуат кабелі дұрыс қосылмаған немесе ақауы бар | Плитаны электр желісінен алып тастап, байланысты тексеріңіз |
| Басқа қате сигналдары үшін ( Е ... U ... С ... ) | Тұтынушыларды қолдау қызметіне қоңырау шалып, қате коды туралы есеп беріңіз | ||
5.3 Тутынушыларды колдау кызметі
Тутынушыларды қолдау қызметіне хабарласу алдында
- "Акауларды жою" бөлімінде берілген пункттер негізінде мәселені жоя алмайтыныңызды тексеріңіз.
- Курылғыны өшіріп, мәселенің өздігінен жойылғанын не жойылмағанын тексеру үшін оны қайта қосыңыз.
Егер тексерулерден кейін ақау жойылмаса, ең жақын Тұтынушыларды қолдау орталығына хабарласыңыз.
