Tuotetyyppi	Induktioliesi integroidulla liesituulettimella
Merkki	Elica
Malli	NikolaTesla Libra PRF0147774A
Luokka	liesi
Sähköliitäntä	Pysyvä liitäntä verkkoon, jännite ja teho arvokilvessä (esim. oletuksena 7,4 kW)
Keittoalueiden määrä	4 induktiokeittoaluetta (sisältää Bridge-toiminnon)
Keittotoiminnot	Power Booster, Automatic Heat Up, Temperature Manager, Pause, Ajastin alueille, Bridge
Integroitu liesituuletin	Imu 3 nopeudella + 2 Power Boosteria, imu- tai suodatinversio

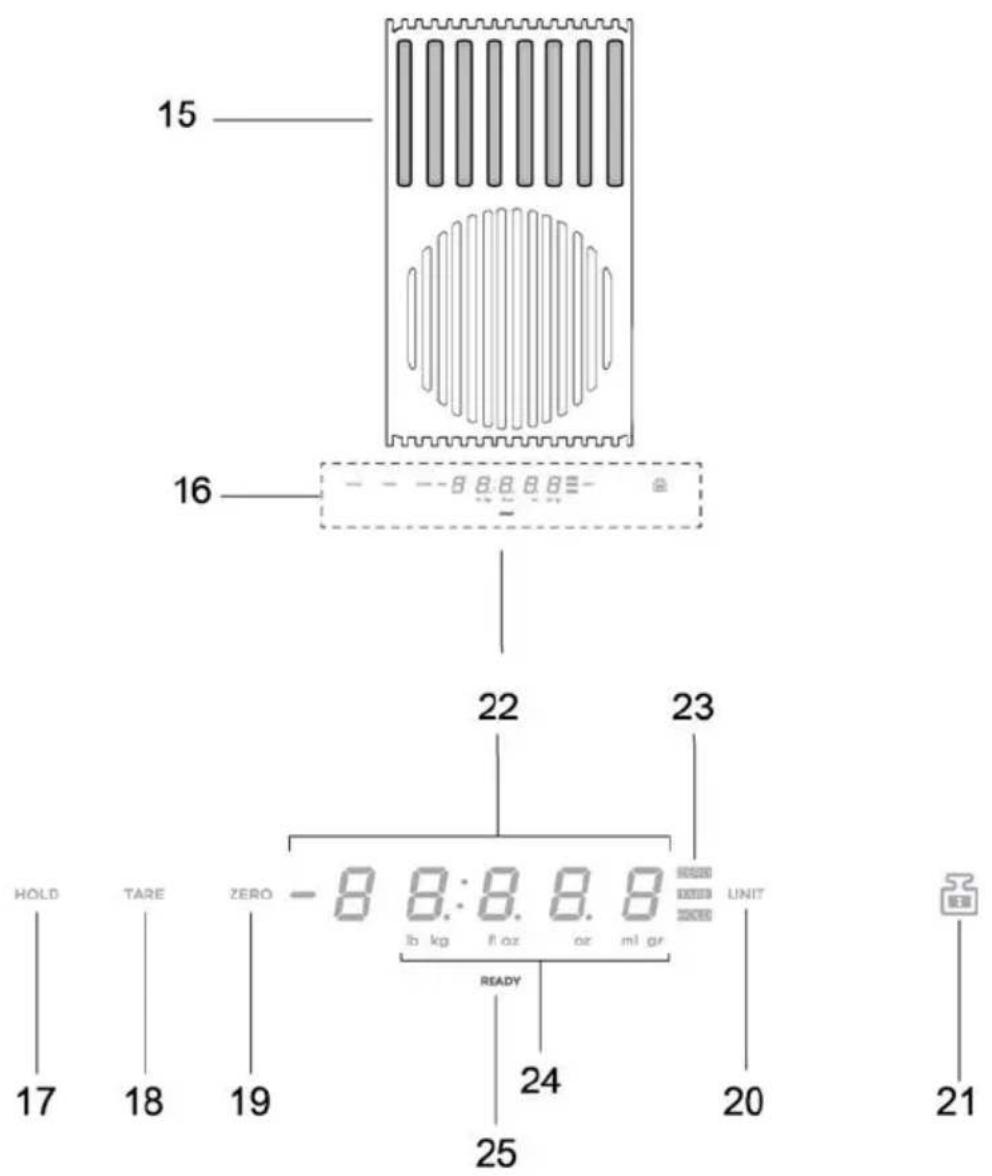

Integroitu vaaka	Kapasitiivinen vaaka, max 10 kg, TARE, HOLD, UNIT, LOCK -toiminnot
Kattilan tunnistus	Kyllä, automaattinen sammutus ilman astiaa
Turvallisuus	Näppäinlukitus, lapsilukko (Child Lock), automaattinen sammutus, ylikuumenemisen tunnistus, jäännöslämmön ilmaisin
Suodattimet	Rasvasuodatin (pestävä), hiili-/keraaminen suodatin (uuniin uudelleenaktivoitava)
Suodattimien kyllästysilmaisin	Kyllä, FILTER-merkkivalo vilkkuu tai palaa tasaisesti tyypin mukaan
Asennus	Upotettu työtasoon, paksuus 2-6 cm (TOP) tai 2,5-6 cm (FLUSH), minimietäisyys 5 cm edessä, 4 cm sivuilla, 50 cm yläpuolella
Huolto ja puhdistus	Puhdista jokaisen käytön jälkeen, älä käytä hankaavia aineita, neutraali pesuaine, irrotettava alusastia
Mitat (likimääräiset)	Vakio upotettava, leveys n. 90 cm (tarkista tekniset tiedot)
Paino	N. 20-30 kg (ei määritelty, arvio)
Varaosat ja korjattavuus	Suodattimet, ruuvit, hiilisarja, Window-anturisarja (valinnainen), huoltoyhteys

Usein kysytyt kysymykset - NikolaTesla Libra PRF0147774A ELICA

Millaisia kattiloita induktioliedellä tulisi käyttää?

Käytä vain kattiloita, joissa on ferromagneettinen pohja (testaa magneetilla). Halkaisijan tulee vastata keittoaluetta (katso käyttöohje). Vältä kupuja, uurteita tai alumiinipohjia.

Kuinka keittotaso puhdistetaan?

Anna jäähtyä jokaisen käytön jälkeen ja puhdista pehmeällä liinalla ja neutraalilla pesuaineella. Älä koskaan käytä hankaavia sieniä tai voimakkaita kemikaaleja. Ylivuotojen varalta käytä keittotason alla olevaa tyhjennysventtiiliä.

Kuinka liesituulettimen suodattimia huolletaan?

Rasvasuodatin tulee puhdistaa kerran kuukaudessa (tai ohjeen mukaan) käsin tai astianpesukoneessa alhaisessa lämpötilassa. Hiili-/keraaminen suodatin uudelleenaktivoidaan uunissa 200 °C:ssa 45 minuutin ajan 2-3 kuukauden välein. Katso merkkivalon nollausohjeet käyttöohjeesta.

Mitä virhekoodi E2 tarkoittaa?

Koodi E2 ilmaisee korkeaa sisälämpötilaa. Odota, että keittotaso jäähtyy ennen uudelleenkäyttöä. Jos ongelma jatkuu, irrota verkkovirrasta ja ota yhteyttä huoltoon.

Kuinka Power Booster -toiminto aktivoidaan?

Pyyhkäise sormella valintapalkkia yli tason 5 keittoalueille (Booster 5 min). Liesituulettimelle yli tason 3 Booster 1:lle (15 min) tai Booster 2:lle (5 min). Symboli 'P' tai '4' vilkkuu.

Vaaka ei toimi oikein, mitä tehdä?

Varmista, että kattila on keskitetty punnitusalueelle ja halkaisija on enintään 20 cm. Sammuta liesituuletin häiriöiden välttämiseksi. Maksimikuorma on 10 kg. Jos ongelma jatkuu, nollaa ZERO-toiminnolla.

Kuinka liesi asennetaan?

Asennus on annettava ammattilaisen tehtäväksi. Leikkaa työtaso (paksuus 2-6 cm), noudata turvaetäisyyksiä, kytke sähköön yleisjohdonsuojakatkaisijan kautta. Liesituulettimelle valitse imu- tai suodatinversio käytettävissä olevien kanavien mukaan.

Mitä tehdä, jos keittotaso ei tunnista kattilaa?

Varmista, että kattila on induktioyhteensopiva (ferromagneettinen pohja) ja keskitetty alueelle. Tarkista, että halkaisija on riittävä. Jos koodi E3 ilmestyy, kattila on menettänyt magneettiset ominaisuutensa, vaihda se.

Kuinka säätimet lukitaan tahattomien käyttöjen estämiseksi?

Paina Key Lock -painiketta (lukkosymboli) muutaman sekunnin ajan. Merkkivalo syttyy. Avaa lukitus toistamalla toimenpide. Toiminto lukitsee kaikki painikkeet jättäen asetukset aktiivisiksi.

Mistä löydän täydelliset käyttöohjeet ja tarvikkeet?

Käyttöohje on saatavilla ilmaiseksi PDF-muodossa osoitteessa notice-facile.com. Tarvikkeita (suodatinsarja, Window-anturi jne.) varten katso sivut www.elica.com ja www.shop.elica.com.

KÄYTTÖOHJE NikolaTesla Libra PRF0147774A ELICA

FI Asennus- ja käyttöohjeet

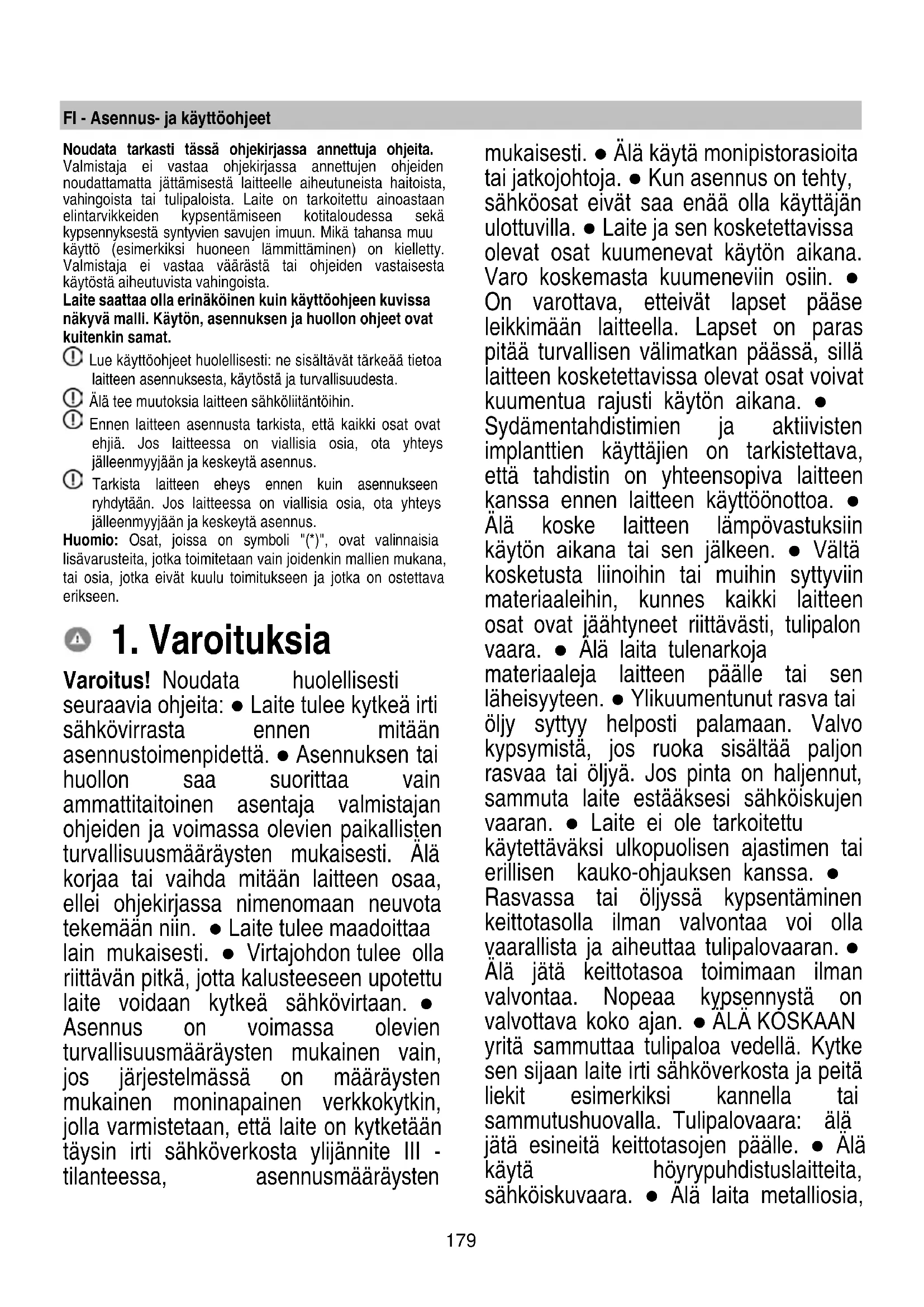

FI - Asennus- ja käyttöohjeet

Noudata tarkasti tässä ohjekirjassa annettuja ohjeita.

Valmistaja ei vastaa ohjekirjassa annettujen ohjeiden noudattamatta jättämisestä laitteelle aiheutuneista haitoista, vahingoista tai tulipaloista. Laite on tarkoitettu ainoastaan elintarvikkeiden kypsentämiseen kotitaloudessa sekä kypsennyksestä syntyvien savujen imuun. Mikä tahansa muu käyttö (esimerkiksi huoneen lämmittäminen) on kielletty. Valmistaja ei vastaa väärästä tai ohjeiden vastaisesta käytöstä aiheutuvista vahingoista.

Laite saattaa olla erinäköinen kuin käyttöohjeen kuvissa näkyvä malli. Käytön, asennuksen ja huollon ohjeet ovat kuitenkin samat.

Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
① Älä tee muutoksia laitteen sähköliitäntöihin.
Ennen laitteen asennusta tarkista, että kaikki osat ovat ehjiä. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.
Tarkista laitteen eheys ennen kuin asennukseen ryhdytään. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huomio: Osat, joissa on symboli "(*)", ovat valinnaisia lisävarusteita, jotka toimitetaan vain joidenkin mallien mukana, tai osia, jotka eivät kuulu toimitukseen ja jotka on ostettava erikseen.

1. Varoituksia

Varoitus! Noudata huolellisesti seuraavia ohjeita: ● Laite tulee kytkeä irti sähkövirrasta ennen mitään asennustoimenpidettä. ● Asennuksen tai huollon saa suorittaa vain ammattitaitoinen asentaja valmistajan ohjeiden ja voimassa olevien paikallisten turvallisuusmääräysten mukaisesti. Älä korjaa tai vaihda mitään laitteen osaa, ellei ohjekirjassa nimenomaan neuvota tekemään niin. ● Laite tulee maadoittaa lain mukaisesti. ● Virtajohdon tulee olla riittävän pitkä, jotta kalusteeseen upotettu laite voidaan kytkeä sähkövirtaan. ● Asennus on voimassa olevien turvallisuusmääräysten mukainen vain, jos järjestelmässä on määräysten mukainen moninapainen verkkokytkin, jolla varmistetaan, että laite on kytketään täysin irti sähköverkosta ylijännite III - tilanteessa, asennusmääräysten mukaisesti. ● Älä käytä monipistorasioita tai jatkojohtoja. ● Kun asennus on tehty, sähköosat eivät saa enää olla käyttäjän ulottuvilla. ● Laite ja sen kosketettavissa olevat osat kuumenevat käytön aikana. Varo koskemasta kuumeneviin osiin. ● On varottava, etteivät lapset pääse leikkimään laitteella. Lapset on paras pitää turvallisen välimatkan päässä, sillä laitteen kosketettavissa olevat osat voivat kuumentua rajusti käytön aikana. ● Sydämentahdistimien ja aktiivisten implanttien käyttäjien on tarkistettava, että tahdistin on yhteensopiva laitteen kanssa ennen laitteen käyttöönottoa. ● Älä koske laitteen lämpövastuksiin käytön aikana tai sen jälkeen. ● Vältä kosketusta liinoihin tai muihin syttyviin materiaaleihin, kunnes kaikki laitteen osat ovat jäähtyneet riittävästi, tulipalon vaara. ● Älä laita tulenarkoja materiaaleja laitteen päälle tai sen läheisyyteen. ● Ylikuumentunut rasva tai öljy syttyy helposti palamaan. Valvo kypsymistä, jos ruoka sisältää paljon rasvaa tai öljyä. Jos pinta on haljennut, sammuta laite estääksesi sähköiskujen vaaran. ● Laite ei ole tarkoitettu käytettäväksi ulkopuolisen ajastimen tai erillisen kauko-ohjauksen kanssa. ● Rasvassa tai öljyssä kypsentäminen keittotasolla ilman valvontaa voi olla vaarallista ja aiheuttaa tulipalovaaran. ● Älä jätä keittotasoa toimimaan ilman valvontaa. Nopeaa kypsennystä on valvottava koko ajan. ● ÄLÄ KOSKAAN yritä sammuttaa tulipaloa vedellä. Kytke sen sijaan laite irti sähköverkosta ja peitä liekit esimerkiksi kannella tai sammutushuovalla. Tulipalovaara: älä jätä esineitä keittotasojen päälle. ● Älä käytä höyrypuhdistuslaitteita, sähköiskuvaara. ● Älä laita metalliosia,

kuten veitsiä, haarukoita, lusikoita ja kansia keittotasolle, sillä ne saattavat ylikuumentua. ● Ennen kuin laite kytketään sähköverkkoon, tarkista tuotekilvestä (joka sijaitsee laitteen alaosassa), että sähköverkon jännite ja teho soveltuvat laitteeseen, ja varmista liitäntäpistorasian soveltuvuus. Epäselvissä tapauksissa ota yhteyttä pätevään sähköasentajaan.

Tärkeää: ● Kytke keittotaso pois päältä käytön jälkeen sen omasta kytkimestä. Älä luota puuttuvista kattiloista kertoviin merkkivaloihin. ● Vältä nesteiden ylikiehumista. Kun keität tai lämmität nesteitä, alenna lämpöä. ● Älä jätä keittotasoa päälle käyttämättömänä, äläkä myöskään jätä tyhjiä keittoastioita kuumalle keittotasolle. ● Kun kypsennys on valmis, şammuta siihen liittyvä keittoalue. ● Älä käytä kypsennyksessä koskaan alumiinifoliota äläkä aseta tasolle koskaan suoraan alumiiniin käärittyjä tuotteita. Alumiinin sulaminen vaurioittaa laitteen korjauskelvottomaksi. ● Älä koskaan lämmitä ruokaa sisältävää suljettua peltitölkiä tai säilykepurkkia: se voi räjähtää! Tämä varoitus koskee kaikkia keittotasomalleja. ● Korkean tehon käyttö, kuten Booster-toiminto, ei sovellu joidenkin nesteiden, kuten friteerausöljyn, kuumentamiseen. Liallinen kuumuus voi olla vaarallista. Näissä tapauksissa on suositeltavaa käyttää pienempää tehoa. ● Keittoastiat tulee asettaa keittotasolle, ja niiden on oltava tason keskellä. Älä missään tapauksessa aseta muita esineitä kattilan ja keittotason väliin. ● Korkeissa lämpötiloissa laite vähentää automaattisesti keittoalueiden tehoa. ● Ennen minkä tahansa puhdistus● tai huoltotoimenpiteen suorittamista, kytke laite irti sähköverkosta irrottamalla pistoke tai kytkemällä huoneiston pääkatkaisin pois päältä. ● Kaikkien asennukseen ja huoltoon liittyvien toimenpiteiden aikana suojaa kädet työkäsineillä. ● Laitteen käyttö on sallittu vähintään 8-vuotaille lapsille ja sellaisille henkilöille, joiden fyysinen, aisteihin liittyvä tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa laitteen käytöstä sillä ehdolla, että heitä valvotaan ja opastetaan laitteen turvalliseen käyttöön liittyen ja että he tuntevat sen käyttöön liittyvät vaarat. ● Lapsia on valvottava sen varmistamiseksi, etteivät he leiki laitteella. ● Lapset eivät saa suorittaa puhdistusta ja huoltoa ilman valvontaa. ● Kun laitetta käytetään samanaikaisesti muiden kaasua tai muita polttoaineita käyttävien laitteiden kanssa, huoneessa on oltava riittävä tuuletus. ● Laite tulee puhdistaa usein sekä sisä● että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudattamalla joka tapauksessa huolto-ohjeessa nimenomaisesti annettuja aikoja. ● Laitteen puhdistukseen ja sekä suodattimien puhdistukseen ja vaihtoon kuuluvien ohjeiden noudattamatta jättäminen aiheuttaa tulipalovaaran. ● Ruokien liekittäminen on ehdottomasti kiellettyä. ● Avotulen käyttö on vahingollista suodattimille ja voi aiheuttaa tulipaloja. Näin ollen sen käyttöä on vältettävä joka tapauksessa. ● Friteerausta on valvottava jatkuvasti, jotta voidaan välttää ylikuumentuneen öljyn syttyminen. ● VAROITUS: Kun keittotaso on toiminnassa, laitteen kosketettavat osat voivat tulla kuumiksi. ● Varoitus! Älä liitä laitetta sähkövirtaan ennen kuin asennus on suoritettu loppuun. ● Mitä sovellettaviin teknisiin turvallisuusmääräyksiin tulee, noudata

paikallisten pätevien viranomaisten antamia määräyksiä. ● Imettyä ilmaa ei saa ohjata kanavaan, jota käytetään kaasua tai muita polttoaineita käyttävien laitteiden savujen poistoon. ● Älä koskaan käytä laitetta, ellei ritilää ole asennettu oikein paikalle! ● Käytä asennuksessa pelkkiä laitteen mukana tulevia kiinnitysruuveja, tai jos ne eivät kuulu toimitukseen, hanki tyypiltään oikeat ruuvit. Käytä pituudeltaan oikean kokoisia ruuveja, jotka on osoitettu asennusohjeessa. ● Kun tätä laitetta ja muuta kuin sähköenergiaan käyttäviä laitteita käytetään samanaikaisesti, huoneessa syntyvä negatiivinen paine ei saa ylittää 4 Pa:ta (4 × 10-5 bar). ● On tärkeää säilyttää tätä ohjekirjaa tulevaa tarvetta varten. Mikäli laite myydään tai luovutetaan uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava, että ohjekirja kulkee laitteen mukana.

Tämä laite on merkitty EU:n Waste Electrical and Electronic Equipment (WEEE) -direktiivin 2012/19/EY - UK SI 2013 No3113, mukaisesti. Käyttäjä pystyy osaltaan estämään mahdolliset terveydelle ja ympäristölle haitalliset seuraukset

hävittämällä laitteen asianmukaisella tavalla. Symboli tuotteessa tai tuotteen mukana toimitetuissa asiakirjoissa osoittaa, että tätä tuotetta ei tule käsitellä tavallisena kotitalousjätteenä vaan se tulee toimittaa sopivaan keräyspisteeseen, jossa sähkö- ja elektroniikkalaitteet kierrätetään. Hävitä laite noudattamalla paikkakuntasi jätehuoltoa koskevia säädöksiä. Jos tahdot lisätietoja laitteen keräyksestä, käsittelystä ja kierrätyksestä, ota yhteys paikkakuntasi jätehuoltoon, talousjätteiden keräyspisteeseen tai liikkeeseen, josta laite on hankittu.

Laite on suunniteltu, testattu ja valmistettu noudattamalla seuraavia standardeja:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.EN 60350-2;
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Neuvoja oikeaan käyttöön ympäristövaikutuksen vähentämiseksi: Kun aloitat ruokien kypsennyksen, käynnistä laite miniminopeudelle. Jätä se päälle vielä muutamaksi minuutiksi kypsennyksen jälkeen.

Lisää nopeutta vain kun paikalla on suuri määrä savua ja höyryä: käytä booster-toimintoa vain ääritapauksissa. Vaihda tarvittaessa hiilisuodatin/suodattimet hajujen vähennysjärjestelmän tehokkuuden säilyttämiseksi. Jotta rasvasuodattimen tehokkuus säilyisi, puhdista se tarpeen vaatiessa. Tehokkuuden ja melutason vähentämiseksi käytä tässä ohjekirjassa osoitettua kanavoinnille tarkoitettua maksimaalista halkaisijaa.

2. Käyttö

Keittotason käyttö

Induktioperiaate perustuu fyysiseen magneettivuon tiheysilmiöön. Pääasiallisesti tämä ilmiö mahdollistaa lämmittävän energian suoran siirtymisen generaattorista keittoastiaan.

Edut:

Sähköliesiin verrattuna induktiotaso on:

• Turvallisempi: lasipinnan lämpötila on alhaisempi.
• Nopeampi: ruokien lämmitysajat ovat lyhyemmät.
• Tarkempi: taso reagoi välittömästi annettuihin ohjauksiin
• Tehokkaampi: 90% saadusta energiasta muuttuu lämmöksi. Lisäksi kun kattila on poistettu tasolta, lämmön siirto keskeytyy välittömästi estäen turhaa lämmönhukkaa.

2.1 Keittoastiat

Käytä ainoastaan kattiloita, joissa on symbol Tärkeää:

Keittotason vahingoittumisen estämiseksi älä käytä:

• keittoastioita, joiden pohja on epätasainen;
• metallisia keittoastioita, joiden pohja on emaloitu;
• keittoastioita, joiden pohja on naarmuuntunut, näin keittotason pinta ei naarmuunnu;
• älä koskaan laita kuumia kattiloita tai pannuja keittotason käyttöpaneelin päälle.

Kaikki induktiokäyttöön soveltuvat kattilat eivät toimi tehokkaasti, sillä niiden pohjat on valmistettu vain osittain ferromagneettisesta materiaalista! Kattiloiden tai paistinpannujen ostovaiheessa kannattaa tarkistaa, että

- pohja on valmistettu kokonaan ferromagneetisesta materiaalista. Päinvastaisessa tapauksessa sekä lämmön välitystehokkuus että tasaisuus heikkenevät, eikä paistinpannun/kattilan pinnan lämpötila sovi kypsentämiseen.

- Pohja ei sisällä alumiinia: astia ei lämpene eivätkä induktorit välttämättä tunnista sitä.

- Pohjat eivät tasaisia tai pinta naarmuuntunut. Vähentävät kosketuspintaa induktorin ja astian välillä, jolloin tehokkuus heikkenee ja kypsennystulos samoin.

Tärkeää: älä koskaan laita kuumia kattiloita tai pannuja keittotason käyttöpaneelin päälle.

2.1.1 Entisten kattiloiden tarkistaminen

Pienellä magneetilla voit helposti tarkistaa onko keittoastiasi magnetoituva. Kattilat eivät ole sopivia, ellei magneetti havaitse niitä. Tässäkin tapauksessa edellisen kappaleen ohjeet pätevät.

2.1.2 Keittoastian pohjan suositeltavat läpimitat TÄRKEÄÄ: Keittoalueet eivät kytkeydy toimintaan, jos kattilat eivät ole oikean kokoisia.

Jos tahdot nähdä kullakin alueella käytettävän kattilan vähimmäishalkaisijan, tutustu tämän oppaan kuvaosioon. Parhaan tuloksen saavuttamiseksi on suositeltavaa:

• Käyttää kattiloita ja pannuja, joiden pohjan läpimitta on sama kuin keittoalueen läpimitta.
• Sulkea kattila mahdollisuuksien mukaan kannella kypsennyksen aikana ja erityisesti siinä tapauksessa, että kattilan korkeus on yli 22 cm.
• Asettaa kattila tasoon merkityn kypsennysalueen keskelle.

Imurin käyttö

Imujärjestelmää voidaan käyttää imevänä mallina, joka poistaa imetyn ilman ulos tai suodattavana ilmankiertojärjestelmänä.

Imurimalli

Kuva 7

Höyryt poistetaan ulos putkistosarjan kautta (hankittava erikseen), joka kiinnitetään varustuksiin kuuluvaai liitoslaippaan.

Poistoputken halkaisijan tulee olla kooltaan vähintään liitäntäputken liitosrenkaan halkaisijan kokoinen:

- jos kyseessä on suorakulmainen ulostulo 222 x 89 mm

- jos kyseessä on pyöreä ulostulo ∅ 150 mm (*)

Lisätietoja varten, ks. imurimallin lisävarusteita koskeva sivu tämän ohjekirjan kuvitetussa osassa. Liitä tuote putkiin ja seinässä oleviin poistoaukkoihin, joiden halkaisija vastaa ilman ulostuloa (liitoslaippa).

Jos käytetään halkaisijaltaan pienempiä putkia ja seinässä

olevia poistoaukkoja, imukyky heikkenee ja melu lisääntyy huomattavasti. Näin ollen kaikki siihen liittyvä vastuu hylätään.

Käytä mahdollisimman lyhyttä putkea.
① Käytä putkea jossa on mahdollisimman vähän käänteitä (käänteen maksimi kulma: 90°).
① Vältä äkillisiä muutoksia putken halkaisijassa.

Suodattava malli

Kuva. 10

Imetty ilma suodatetaan tarkoituksenmukaisia rasvasuodattimia ja hajusuodattimia käyttämällä ennen kuin ne ohjataan takaisin huoneeseen. Tuote toimitetaan kaikilla tarvittavilla varusteilla vakioasennusta varten ilman ulostulo edessä kalusteen jalkalistassa. Lisätietoja varten, ks. suodattavan mallin lisävarusteita koskeva sivu (tämän ohjekirjan kuvitetussa osassa).

Tutustu sivustoihinwww.elica.com ja

www.shop.elica.com nähdäksesi saatavana olevien sarjojen täydellisen malliston asennusten suorittamiseksi sekä suodattavassa että imurimallissa.

3. Asennus

- Sekä sähkö- että mekaaninen asennus edellyttävät erikoistunutta henkilökuntaa. Kodinkone on suunniteltu upotettavaksi 2–6 cm paksuun työtasoon TOP-asennuksen tapauksessa ja 2,5–6 cm paksuun tasoon FLUSH-asennuksen tapauksessa.

Keittotason ja seinän välissä tulee olla vähintään 5 cm tilaa edessä, 4 cm sivussa ja 50 cm yläpuolella.

TARKEÄÄ = Ehdotetut etäisyydet ovat suuntaa antavia. Tilojen suunnittelussa tulee noudattaa keittiön valmistajan antamia ohjeita.

3.1 Sähköliitäntä

Kuva 3

- Kytke laite irti sähköverkosta. ● Laitteen asennuksen saa suorittaa ainoastaan ammattitaitoinen sähköasentaja, joka tuntee voimassa olevat asennusta ja turvallisuutta koskevat määräykset. ● Valmistaja ei vastaa minkäänlaisista ihmisille, eläimille tai omaisuudelle aiheutuneista

vahingoista, jos vahinkoon on syynä näiden määräysten noudattamisen laiminlyöminen. ● Virtajohdon on oltava riittävän pitkä, jotta keittotaso voidaan poistaa työtasolta. ● Varmista, että laitteen pohjassa olevaan arvokilpeen merkitty jännite vastaa asuntosi jännitettä. ● Älä käytä jatkojohtoja. ● Maadoitussähköjohdon tulee olla 2 cm pidempi kuin muut johdot. ● Mikäli kodinkoneen mukana ei ole toimitettu virtajohtoa, käytä virtajohtoa, jonka poikkileikkaus on vähintään 2,5 mm2 7200 watin tehoihin asti. Tämän ylittäville tehoille vähintään 4 mm2). ● Kaapelin lämpötila ei saa ylittää missään kohdassa 50°C ympäristön lämpötilaa. ● Laite on suunniteltu liitettäväksi pysyvästi sähköverkkoon.

- Varoitus! Tarkista aina, että verkkojohto on asennettu oikealla tavalla ennen kuin yhdistät laitteen sähköverkkoon, ja tarkista että se toimii oikein. - Varoitus! Liitäntäjohdon saa vaihtaa ainoastaan valtuutettu tekninen huoltopalvelu tai henkilö, jolla on vastaava pätevyys.

Huomautus: tuote on varustettu Power Limitation -toiminnolla, jonka avulla kilowattien maksimaalinen absorbointiraja voidaan asettaa Asetus on tehtävä kun tuote kytketään sähköverkkoon tai kun sähköverkko kytketään uudelleen (2 seuraavan minuutin sisällä).Mitoita sähköjärjestelmän suojaus valitun Power Limitation -tason perusteella. Tutustu tämän ohjekirjan Toiminta-osaan Power Limitation -asetussarjaa varten.

3.3 Asennus

Ennen asennuksen aloittamista:

• Kun laite on purettu pakkauksesta tarkista, että se ei ole vahingoittunut kuljetuksen aikana. Mikäli havaitset ongelmia, ota yhteys jälleenmyyjään tai huoltopalveluun ennen asennuksen aloittamista.
• Tarkista ennen asennuksen aloittamista, että ostamasi tuote sopii sille varattuun tilaan.
• Tarkista, että pakkauksen sisään ei ole (kuljetuksesta johtuen) jäänyt pakkausmateriaaleja (kuten ruuveja sisältäviä kirjekuoria tai takuupapereita). Poista ne ja säilytä tarvittaessa.
• Tarkista myös, että asennusalueen lähettyvillä on pistorasia

Kalusteen valmistelu asennusta varten:

• Tuotetta ei voi asentaa jähdytyslaitteiden, astianpesukoneiden, uunien, pesukoneiden ja kuivauusrumpujen päälle.
• Sahaa kalusteeseen aukot ennen keittotason sijoittamista siihen ja poista huolellisesti kaikki lastut tai sahanpurut.

TÄRKEÄÄ: Käytä yksikomponenttista liima- ja tiivistainetta (S), joka kestää 250°:n lämpötilan; ennen asennusta liimattavat pinnat tulee puhdistaa huolellisesti ja kaikki tarttumista haittaavat aineet tulee poistaa (esim. irrotusaineet, säilytysaineet, öljy, pöly, vanhat liimajäämät tms.). Liima-aine tulee levittää tasaisesti koko kehyksen ympärillä olevalle alueelle; anna liima-aineen kuivua noin 24 tunnin ajan liimauksen jälkeen.

Kuva 1B-2B

Varoitus! Jos ruuveja ja kiinnitystarvikkeita ei ole asennettu ohjeiden mukaisesti, olemassa on sähköiskun vaara.

Huomio: tuotteen oikeaa asennusta varten on suositeltavaa laittaa putkistoihin teipit, joiden ominaisuudet vastaavat seuraavaa:

• joustavaa ja pehmeää PVC:tä, akryylipohjaisella liimalla
• standardin DIN EN 60454 mukainen
• paloa estävää ainetta
• ihanteellinen vanhenemisenkestävyys
• kestää lämpötilan vaihteluita
• voidaan käyttää alhaisissa lämpötiloissa

4. Toiminta

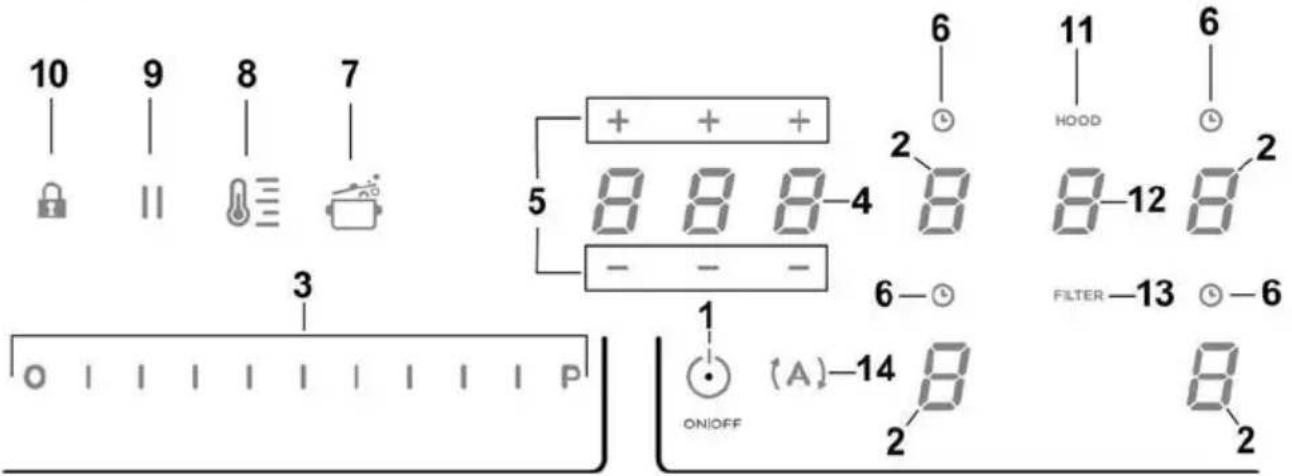

Ohjauspaneeli

10 9 8 7 5 3 6 11 6 HOOD 2 8-12 2 8-4 FILTER-13 6- 6 1 (A)-14 ONIOFF 2 8 2 8 2

Näppäimet/näyttö

1. keittotason/imurin ON/OFF

2. Keittoalueen valinta

Keittoalueen näyttö

1. Power level (tehotaso) ja imuteho -tasojen lisääminen/vähentäminen Power Level (tehotaso) ja imuteho -tasojen näyttö

2. STAND_ALONE (itsenäinen) Timer -ajastimen aktivointi Näyttö: STAND_ALONE-Timer (itsenäinen) / Keittoalueen Timer

3. STAND_ALONE (itsenäinen) Timerin/keittoalueen Timerin ajan lisäys/vähentäminen

4. Keittoalueiden Timerin aktivointi

Aktiivisten keittoalueiden Timerin osoitin

1. Automatic Heat Up (automaattinen lämmitys) -aktivointi

2. Temperature Manager (Warming Function) (Lämpötilanhallinta, lämmitystoiminto) -toiminnon käyttöönotto

3. Tauko

4. Key Lock (näppäinten lukitus)

5. Aktiivisen imurin ilmaisin

Suodatinten kyllästyksen ilmaisimen aktivointi

1. Imurin valinta/aktivointi Imurin näyttö

Hiili-/keraamisen suodattimen - rasvasuodattimen kyllästymisen näyttö

1. Suodatinten kyllästymisen nollaus

2. Imurin automaattisen toiminnon aktivointi

KEITTOTASON KÄYTTÖ

Hyvä tietää ennen käytön aloittamista:

Kaikki keittotason toiminnot on suunniteltu tiukimpien turvallisuusmääräysten mukaisesti.

Tästä johtuen:

• Tietyt toiminnot eivät käynnisty, tai ne menevät automaattisesti pois päältä, jos liedellä ei ole kattiloita tai jos kattilat eivät ole kunnolla paikoillaan.
• Muussa tapauksessa käynnistetyt toiminnot menevät automaattisesti pois päältä muutama sekunti sen jälkeen kun valittu toiminto olisi säädettävä uudestaan (esimerkiksi:
  "Keittotason kytkeminen toimintaan" jos ei ole valittu
  "Valitse keittoalue" ja "Käyttölämpötila" tai "Locktoiminto" tai "Timer").

Varoitus! (Esimerkiksi) pitkäaikaisen käytön jälkeen

keittoalueen merkkivalo ei sammu heti, koska alue ei ole vielä jäähtynyt; keittoalueiden näytöllä näkyy merkki H", joka ilmoittaa tästä vaiheesta.

Odota, että näyttö sammuu ennen kuin kosket keittoalueeseen.

Keittoalueen näyttö

keittoalueiden näytöillä näkyy seuraavat tiedot:

Keittoalue toiminnassa	[ZX7]
Power Level (tehotaso)	[WX0]
Residual Heat Indicator (jäljellä olevan lämmön ilmaisin)	[TH3]
Pot Detector (kattilan tunnistus)	[XXY]
Bridge-toiminto päällä
Temperature Manager (lämpötilanhallinta) -toiminto päällä	[BSZW]
Child Lock (lapsilukko) - toiminto päällä
Taukotoiminto	[ZO44]
Automatic Heat UP (automaattinen lämmitys) - toiminto	[3BY]

Keittotason ominaisuudet

● Safe Activation (turvallinen aktivointi)

Tuote kytkeytyy päälle vain jos keittotasolla on kattiloita: lämmitysmenetelmä ei käynnisty tai se keskeytyy jos kattiloita ei ole paikalla tai ne poistetaan.

● Pot Detector (kattilan tunnistus)

Tuote havaitsee kattilat automaattisesti keittoalueilla.

● Safety Shut Down (turvallinen sammutus)

Turvallisuussyistä jokaisella keittoalueella on maksimaalinen toiminta-aika, joka riippuu asetetusta tehotasosta.

- Residual Heat Indicator (jäljellä olevan lämmön ilmaisin)

Kun yksi tai useampi keittoalue sammutetaan, jäljelle jäävästä lämpötilasta ilmoitetaan vastaavalla keittotasolla symbolin avulla.

Toiminta

Huomio: Minkä tahansa toiminnon aktivoimiseksi kytke ensiksi päälle haluamasi alue.

Käynnistys

Paina (kosketa) lyhyesti keittotason/imurin ■ ON/OFF (1) -

kohtaa: symboli syttyy; kun pidät edelleen painettuna kohtaa, kaikki käytettävissä olevat toiminnot tulevat näkyviin joksikin ajaksi. Sen jälkeen vain päätoiminnot pysyvät päällä. Muita voidaan käyttää, ja ne aktivoituvat myöhemmin laitteen käytön aikana.

TÄRKEÄÄ :

kaikki käytettävissä olevat toiminnot on valaistu himmeästi. Valo kirkastuu vasta silloin, kun toiminnot aktivoidaan.

Paina uudelleen

Huomio: Tämä toiminto on ensisijainen.

- Keittoalueiden valinta

Kosketa (paina) Valinnan/näytön (2) aluetta, joka vastaa haluamaasi keittoaluetta.

● Power Level (tehotaso)

Keittotasoon kuuluu 9 tehotasoa

Kosketa ja selaa sormilla Valintapalkkia (3):

oikealle tehotason lisäämiseksi;

vasemmalle tehotason vähentämiseksi.

Asetettu tehotaso näytetään valinnan/näytön alueella (2)

● Power Booster (tehon lisäys)

Tuote on varustettu ylimääräisellä tehotasolla (tason B lisäksi), joka jää päälle 10 minuutiksi, minkä jälkeen teho palaa aiemmin käytössä olleelle tehotasolle.

Kosketa ja selaa sormilla Valintapalkkia (3) (tason 9 ylitse) ja aktivoi Power Booster (tehon lisäys)

Power Booster (tehon lisäys) -taso näytetään valinnan/näytön alueella (2) symbolilla "P"

● Key Lock (näppäinten lukitus)

Key Lock (näppäinten lukitus) -toiminnon avulla on mahdollista lukita keittotason asetukset. Näin asetuksia ei voi peukaloida vahingossa, ja aikaisemmin asetetut asetukset pysyvät voimassa.

Toiminnon kytkeminen päälle:

Toista toimenpide kytkeäksesi toiminnon pois päältä. Huomio : jos mitä tahansa muuta toimintoa painetaan Key

Lockin (näppäinten lukitus) ollessa päällä, symbol vilkkuu osoittaen näin, että toiminto on päällä ja että se on otettava pois päältä, jotta tasoon liittyviä toimenpiteitä voitaisiin tehdä.

● Automatic Heat UP (Automaattinen lämmityksen lisäys)

Automatic Heat UP -toiminnon avulla asetettu teho saadaan nopeammin oikealle tasolle; tämän toiminnon avulla kypsennyksestä saadaan nopeampi, ruokia kuitenkaan polttamatta, sillä lämpötila ei ylitä asetettua tasoa. Tämä toiminto on käytettävissä tehotasoille 1 - 8.

Toiminnon kytkeminen päälle:

• kun keittoalue on päällä, paina (7)
• näytössä (2) näkyy vilkkuva "R", joka vuorottelee keittoalueella asennetun tehon kanssa

Kun keittoalueen tehotasoa lisätään: Automatic Heat Up - toiminto pysyy päällä uuden lämpötila-asetuksen mukaisesti;

Kun keittoalueen tehotasoa vähennetään: Automatic Heat -toiminto kytkeytyy pois päältä.

Huomio: kun valitaan samanaikaisesti toinen keittoalue, symboli (7) valaistuu jälleen himmeästi. Näin toiminto voidaan aktivoida tälläkin alueella. Toiminto pysyy joka tapauksessa päällä alueella, jolle se oli jo asetettu, kuten näkyy näytössä (2)

● Temperature Manager (Warming Function) (Lämpötilan hallinta, lämmitystoiminto)

Temperature Manager on ohjaustoiminto, jonka avulla lämpötilaa voidaan säilyttää vakaana optimoidulla tehotasolla; toiminto on ihanteellinen valmiiden ruokien säilyttämiseksi lämpiminä. Temperature Manager -toiminto aktivoituu, kun

painetaan ensimmäistä kertaa näppäintä Alueen, joka toimii Temperature Manager -toimä näyttöön (2) ilmestyy symboli

Huomio: kun valitaan samanaikaisesti toinen keittoalue,

symboli (8) valaistuu jälleen himmeästi. Näin toiminto voidaan aktivoida tälläkin alueella. Toiminto pysyy joka tapauksessa päällä alueella, jolle se oli jo asetettu, kuten näkyy näytössä (2)

- Paina uudelleen (8) ottaaksesi pois päältä ja sammuttaaksesi, kunnes tuloksena on taso, joka näkyy Näytön (2) kohdassa "D".

Huomio : jos on useita alueita, jotka toimivat Temperature Manager (Warming Function) -toiminnossa, valitse ensin haluamasi alue Valinnan (2) alueesta. toiminto voidaan ottaa pois päältä myös Valintapalkista (3)

saattamalla Power Level (tehotaso) kohtaan D".

Tauko

Taukotoiminnon avulla voidaan keskeyttää mikä tahansa päällä oleva toiminto keittotasolla, asettamalla kypsennysteho nollaan.

Toiminnon kytkeminen päälle:

- paina " || " (9) - vilkkuva " || " näytössä (2)

Kytkeäksesi toiminnon pois päältä:

• paina || (9) Valintapalkki (3) syttyy

- paina/selaa Valintapalkkia (3) ottaaksesi toiminnon pois päältä

Huomio: pois käytöstä otto palauttaa tason ennen taukoa vallinneet olosuhteet. Taso jatkaa työskentelyä aiemmin tehdyillä asetuksilla.

Huomio : jos 10 minuutin kuluttua Taukotoimintoa ei oteta pois päältä, taso sammu automaattisesti.

Huomio: Taukotoiminto ei vaikuta imuun

● "STAND ALONE" (itsenäinen) -ajastin

Timer-toiminto on keittoalueista (ja imualueesta) riippumaton lähtölaskenta.

Timer aktivoidaan painamalla aluetta/näyttöä (4)

Käytä symboleita — + (5) asettaaksesi Timerin keston, joka näkyy alueella/näytössä (4)

Huomio : odota 10 sekuntia mitään muuta komentoa painamatta, kunnes lähtölaskenta alkaa.

Timerin muoto on 0.00

-0. tunneille

- 00 minuuteille

Huom.: ajastimen enimmäisasetusaika on 1 tunti 59 minuuttia.

Alueessa/näytössä (4) on jäljellä oleva aika; lähtölaskennan päätteeksi annetaan äänimerkki

Huomio : kun näytetään lähtölaskenta ja aikaa on jäljellä alle 10 minuuttia, seuraava muoto näkyy

-0. minuuttia

-00 sekuntia

ja piste palaa yhtäjaksoisesti

Ajastimen sammutus:

• Valitse Alue/Näyttö (4)
• aseta Ajastimen aika arvoon000, seuraavasta:

- + (5)

- Keittoalueiden ajastin

Keittoalueiden ajastintoiminto on lähtölaskenta, joka voidaan asettaa hetkellisestikin jokaiselle keittoalueelle Asetetun ajan päätyttyä keittoalueet sammuvat automaattisesti ja käyttäjälle ilmoitetaan asiasta äänimerkillä.

Keittoalueiden ajastintoiminnon aktivointi

- Kosketa (paina) Valinnan/Näytön aluetta (2)

(power level ≠ 0)

• Paina kohtaa (6), joka liittyy keittoalueeseen
• Käytä symboleita — + (5) ajastimen keston asettamiseksi. Tämä näytetään Alueella/Näytössä (4);

asetuksen aikana symboli (6) vilkkuu

Huomio : odota 10 sekuntia mitään muuta komentoa painamatta, kunnes keittoalueen ajastin käynnistyy.

Huomio : kun pidät jälleen pitkään painettuna kohtaa (6), keittoalueen ajastin nollataan

Jos haluat, voit toistaa toimenpiteen useamman keittoalueen kohdalla.

Huomio : jokaiselle keittoalueelle voidaan asettaa eri ajastin; näyttöön (4) ilmestyy kyseisellä hetkellä valitun keittoalueen lähtölaskenta. Jos mitään aluetta ei valita, näyttöä (4) painettaessa näkyviin tulee "STAND-ALONE" (itsenäinen) -ajastimen lähtölaskenta.

Lähtölaskenta näytetään samalla tavalla kuin "STAND-ALONE"-ajastimen lähtölaskenta (katso edellinen kappale "STAND ALONE" (itsenäinen) -ajastin)

Kun ajastin on päättänyt lähtölaskennan, äänimerkki kuuluu ja keittoalue sammuu.

Ajastimen sammutus:

- valitse keittoalue (2)

- aseta ajastimen kesto kohtaan000 seuraavasta: - + (5)

● Power Limitation

Power Limitation -toiminnon avulla voit rajoittaa tuotteen enimmäistehonottoa ja säätää kaikkien päällä olevien keittoalueiden tehonottoa siten, että tason kokonaismääräinen tehonotto ei ylitä asetettua tehonoton enimmäistasoa.

Huomio : asetus on tehtävä tason ollessa pois päältä, ilman, että näppäintä ■ ON/OFF (1) painetaan, 2 minuutin kuluessa siitä, kun keittotaso liitetään sähköverkkoon tai kun sähköverkko liitetään uudelleen.

Power Limitation asettamiseksi:

- paina (A)

(se vilkkuu ainoastaan ensimmäisten 2 minuutin ajan tuotteen virransyötöstä alkaen)

- pidä painettuna näppäintä ja paina yksi kerrallaan kaikkia keittoalueiden Valinnan/näytön (2) alueita vastapäivään edessä oikealla olevalta alueelta lähtien (FR)

• jokaisen painalluksen yhteydessä kuuluu lyhyt äänimerkki
• kun kaikkia näyttöjä (2) on painettu, voit vapauttaa näppäimen (A)

nyt tapahtuu seuraavaa:

- Vasemman taka-alueen (RL) näytössä (2) näkyvät vuorotellen symbolit "C" ja "0" osoittaen, että voidaan tehdä asetukset:

valitse näyttö (2-RL)

selaa sitten Valintapalkkia (3), kunnes näytöllä näkyvät symbolit "C" ja "8",

näytössä (2-FL) näkyy virran asetus**

** asetus on oletusarvoisesti 7,4 KW

Power Limitation -asetuksen vaihto

• paina näyttöä (2) edessä vasemmalla (FL)
• selaa sitten valintapalkkia (3) uuden asetuksen tekemiseksi
• tallenna valinta pitämällä näppäintä ON/OFF (1) painettuna 2 sekunnin ajan. Nyt kuuluu pitkä äänimerkki, joka vahvistaa asetuksen tapahtuneen

- Bridge Zones

Keittoalueet kykenevät toimimaan yhdistetyllä tavalla Bridge-toiminnon ansiosta saaden aikaan yhtenäisen ja samalla teholla toimivan alueen. Kyseisen toiminnon ansiosta kypsennys on tasainen, kun käytetään suurikokoisia vuokia ja kattiloita.

On mahdollista käyttää yhdessä edessä olevaa keittoaluetta "Master" ja vastaavaa takana olevaa "Toissijaista" aluetta (katso tämän ohjekirjan kuvaosiosta, mitkä alueet on varustettu tällä toiminnolla).

Bridge-toiminnon aktivoimiseksi:

• valitse samanaikaisesti kaksi keittoaluetta, joita halutaan käyttää
• Näytössä (2), joka on "toissijaisella" keittoalueella, näkyy symboli "7"
• voit asettaa valintapalkista (3) Käyttötaso (teho). Se näkyy näytössä (2), "Master"-keittoalueella
• Bridge-toiminnon pois päältä ottamiseksi riittää, että toistaa aktivointitoiminnon

Huomio : jos Keittoalueiden ajastin laitetaan päälle Bridgetoiminnon aikana, molemmat keittoalueet sammuvat. Tässä tapauksessa niitä pidetään yhteisenä alueena.

IMURIN KÄYTTÖ

Käynnistys

Paina (kosketa) lyhyesti keittotason/imurin ■ ON/OFF (1) -

kohtaa: symboli syttyy; kun pidät edelleen painettuna kohtaa, kaikki käytettävissä olevat toiminnot tulevat näkyviin joksikin ajaksi. Sen jälkeen vain päätoiminnot pysyvät päällä. Muita voidaan käyttää, ja ne aktivoituvat myöhemmin laitteen käytön aikana.

TÄRKEÄÄ :

kaikki käytettävissä olevat toiminnot on valaistu himmeästi. Valo kirkastuu vasta silloin, kun toiminnot aktivoidaan.

Paina uudelleen sammuttaaksesi

Huomio: Tämä toiminto on ensisijainen.

● Imurin käynnistys:

Kosketa (paina) Valinta-alue (12) imurin aktivoimiseksi

- Imunopeus (teho):

Imurissa on 3 imun nopeustasoa (tehoa) Kosketa ja selaa sormilla Valintapalkkia (3): oikealle tehotason lisäämiseksi; vasemmalle tehotason vähentämiseksi.

Asetettu tehotaso näytetään valinnan/näytön alueella (12)

● Power Booster (tehon lisäys)

Tuotteessa on 2 lisätehotasoa (tason 3 lisäksi).

— Power Booster 1 (tehon lisäys 1) : ajastettu 15 minuuttiin
— Power Booster 2 (tehon lisäys 2) : ajastettu 5 minuuttiin,

minkä jälkeen teho palaa aiemmin asetettuun arvoon.

Kosketa ja selaa sormilla Valintapalkkia (3) (tason 3 ylitse) ja aktivoi Power Booster 1 (tehon lisäys 2)

Power Booster 1 (tehon lisäys) -taso näkyy Valinnan/näytön alueella (12) vilkkuvan numeron "4" avulla

Kosketa ja selaa sormilla Valintapalkkia (3) (tason 3 ylitse) ja aktivoi Power Booster 2 (tehon lisäys 2)

Power Booster 2 (tehon lisäys 2) -taso näkyy Valinnan/näytön alueella (12) vilkkuvan symbolin "P" avulla

● Automaattinen toiminta

Liesituuletin käynnistyy sopivimpaan nopeuteen ja mukauttaa imukykynsä maksimaaliseen keittotasoon, jota käytetään keittoalueilla.

Kun keittoalueet sammutetaan, liesituuletin sopeuttaa imunopeuttaan vähentäen sitä asteittain jäljelle jääneiden höyryjen ja tuoksujen poistamiseksi.

Tämän toiminnon kytkemiseksi päälle:

Paina (A)

Toista toimenpide kytkeäksesi toiminnon pois päältä.

Huomio : jos automaattisen toiminnan aikana valitaan Valintapalkista (3) nopeudet 1–3, automaattinen toiminta keskeytyy.

jos sen sijaan valintana on Power Boster (tehon lisäys), automaattinen toiminta jatkuu ajastuksen jälkeen. Sillä välin symboli "(A)" vilkkuu.

Huomio: jos taso sammutetaan automaattisen toiminnan ollessa päällä, imurin sammutus tapahtuu automaattisesti ja asteittain.

● Suodatinten kyllästyksen ilmaisin

Liesituuletin osoittaa, kun suodattimet vaativat huoltoa:

Hiili-/keramiikkahajunsuodattimet

"FILTER"(13) syttyy

Rasvasuodatin

"FILTER"(13) vilkkuu

Huomio: tämä toiminto ei ole käytössä oletusasetuksena (katso, miten se otetaan käyttöön kappaleesta

"Suodatinten kyllästyksen ilmaisimen aktivointi")

● Suodattimien kyllästymisen nollaus

Kun olet huoltanut suodattimet (rasvasuodattimet ja/tai hiili-/keramiikkasuodattimet), pidä pitkään painettuna kohtaa "FILTER" (13);

"FILTER"(13) sammuu käynnistäen osoittimen laskennan uudelleen.

● Suodatinten kyllästymisen osoitinten aktivointi

Tämä osoitin on yleensä pois päältä.

Sen kytkemiseksi päälle, toimi seuraavalla tavalla:

- käynnistä imutaso seuraavasta:

- kun imumoottori ja keittoalueet ovat pois päältä, paina Valinta-aluetta (12)

- pidä pitkään painettuna kohtaa "HOOD" (11), kunnes Näyttöön (12) ilmestyvät kirjaimet "F" – "G", jotka vilkkuvat vuorotellen

F = hiili-/keramiikkahajusuodattimet

G = rasvasuodatin

Hiili-/keramiikkahajusuodattimet

— paina näyttöä (12), kun näkyviin tulee kirjain "F"

- paina " FILTER" (13) - vilkkuva valo

- paina uudelleen ja pidä pitkään painettuna kohtaa

"HOOO" (11) vahvistaaksesi hiili-/keramiikkahajusuodatinten osoittimen aktivoinnin

Rasvasuodatin

— paina näyttöä (12), kun näkyviin tulee kirjain "G"

- paina " FILTER" (13) - kiinteä valo

– pidä uudelleen pitkään painettuna kohtaa "HOOD" (11) vahvistaaksesi rasvasuodattimen osoittimen aktivoinnin

Laitteessa on asennusvalmius Window-anturisarjan kanssa käyttöä varten (valmistaja ei toimita sarjaa).

Kun asennetaan Window-anturisarja (vain IMU-tilassa käytön tapauksessa), ilman imu lakkaa aina toimimasta, kun huoneessa oleva ikkuna, johon sarja on kiinnitetty, on kiinni.

- Vain pätevä ja erikoistunut tekninen henkilökunta saa liittää sarjan sähköisesti laitteeseen.

- Sarja on tyyppihyväksyttävä erikseen komponenttiin ja tämän laitteen kanssa käyttöön liittyvien turvallisuusmääräysten mukaisesti. Asennuksen on vastattava voimassa olevia kotitalousjärjestelmiä koskevia määräyksiä.

VAROITUS:

- laitteeseen liitettävän sarjan johdotuksen on kuuluttava piiriin, jolla on pienoisjännitesertifikaatti (SELV).

- tämän laitteen valmistaja ei ole vastuussa mistään häiriöistä, vahingoista ja tulipaloista, joihin ovat syynä sarjan virheellinen asennus ja/tai toimintahäiriöt ja/tai viat.

Tuote - Näppäimet - Näyttö

15 16 22 23 HOLD TARE ZERO -8 8:8.8.8 Ib kg fl oz oz ml gr READY 24 UNIT 20 21 25

1. Punnitusalue
2. Näyttö/ohjaimet
3. HOLD (pito) -toiminto
4. TARE (taaraus) -toiminto
5. ZERO (nollaus) -toiminto
6. UNIT (yksikkö) -toiminto
7. LOCK (lukitus) -toiminto
8. Vaa'an numeronäyttö
9. Käytössä olevan toiminnon ilmaisin
10. Käytössä olevan mittayksikön ilmaisin
11. Vaa'an ilmaisin

VAA'AN KÄYTTÖ

Tuotteessa on sisäänrakennettuna elintarvikevaaka

TÄRKEÄÄ :

kun vaakaa käytetään kattiloilla tai astioilla, joiden halkaisija on yli 20 cm, suosituksena on sammuttaa liesituuletin, jotta se ei vaikuttaisi punnitustulokseen.

HUOM. = Kattilan tai astian on oltava AINA punnitusalueen keskellä, jotta se ei tukkisi imualuetta.

HUOM. = vaa'an maksimikuormitus on 10 KG. Ota huomioon +/-2 g:n toleranssi jokaisen punnituksen antamassa arvossa.

Toiminta

Käynnistys

Vaaka aktivoidaan koskettamalla punnitusaluetta (15) tai asettamalla punnittava tuote alueelle.

Näyttö (22) aktivoituu ja näyttää nollapainon tai tuotteen painoa vastaavan lukeman.

HUOM. = jos punnitusalueella on jo tuotteita ja ne poistetaan, vaaka aktivoituu ja näyttää poistetun tuotteen painon miinuslukemana.

Jos sitä vastoin lisätään muita tuotteita, vaaka aktivoituu ja näyttää ainoastaan viimeisen lisätyn tuotteen painon.

- Sammutus

Vaaka sammuu automaattisesti seuraavissa tapauksissa:

- 2 minuutin kuluttua, jos punnitusalueella ei havaita kappaleita

- 8 minuutin kuluttua, jos punnitusalueella havaitaan kappaleita

● UNIT (yksikkö) -toiminto

Vaa'an oletusasetuksena on metrijärjestelmä grammoina.

Paina "UNIT" (20) mittayksikön vaihtamiseksi.

Käytössä oleva mittayksikkö näkyy vaa'an näytön alapuolella näytössä (24)

● ZERO (nollaus) -toiminto

"ZERO"-toiminnosta (19) voit nollata vaa'an numeronäytön riippumatta siitä, onko punnitusalueella tuotteita (15).

HUOM. = ZERO-osoitin (23) sammuu, kun punnitusalueelle lisätään tai siitä poistetaan tuotteita (ja tuotteiden paino näkyy).

● TARE (taaraus) -toiminto

"TARE" -toiminnosta (18) on mahdollista punnita asteittain eri elintarvikkeita ilman, että niitä pitäisi ottaa pois punnitusalueelta. Toiminnon ansiosta on mahdollista saada selville sekä yksittäisen elintarvikkeen että kaikkien elintarvikkeiden paino.

käyttö

- laita ensimmäinen tuote punnitusalueelle. Nyt näytössä (22) näkyy paino "1"

- paina "TARE" (18): näytössä (22) näyvä paino nollaantuu - lisää toinen tuote punnitusalueella. Nyt näytössä (22) näkyy paino "2"

- paina uudelleen "TARE" (18) näytössä (22) näkyy paino "1" + ja paino "2"

HUOM. = tuotteita on mahdollista lisätä aina vaa'an maksimikuormituksen asti

HUOM. = voit poissulkea astian painon kokonaissummasta suorittamalla kalibroinnin aluksi "ZERO"- näppäimestä (19)

HUOM.= jos tahdot poistua "TARE"-toiminnosta, paina "ZERO" (19)

● HOLD (pito) -toiminto

"HOLD"-toiminnosta (17) on mahdollista tallentaa näkyvä paino ja kutsua se esiin jatkossa yhdessä näytössä, lisätä se vaa'alla olevaan uuteen painoon tai vähentää siitä. Paino pysyy muistissa aina siihen asti, kunnes vaaka sammutetaan.

käyttö

- laita tuote punnitusalueelle

- pidä painettuna "HOLD"-näppäintä (17), kunnes näytöllä näkyvä paino alkaa vilkkua. Arvo on nyt tallennettu.

HUOM. = voit jatkaa poistamalla painon vaa'alta ja käyttämällä vaakaa sitten minkä tahansa toiminnon mukaisesti.

HUOM. = pidä jälleen pitkään painettuna uuden painon tallentamiseksi. Muistiin jää ainoastaan viimeisin tallennettu paino.

Kun painat milloin tahansa "HOLD"-näppäintä (17), voit nähdä tallennetun arvon, joka vilkkuu muutaman sekunnin ajan näytöllä (23).

Kun painat tämän ajan kuluessa vielä "HOLD"-näppäintä (17), tallennettu paino lisätään vaa'an lukemaan.

Näytössä (23) näkyy summan arvo ja valoteksti "HOLD" (23) palaa yhtäjaksoisesti osoittaen näin, että toiminto on yhä päällä.

Kun painat uudelleen "HOLD"-näppäintä (17), näytössä näkyvä paino vähennetään tallennetusta painosta.

Näytöllä (23) näkyy eron arvo ja poistutaan automaattisesti toiminnosta.

Esimerkki:

• tallennettu paino: 1 KG
• vaa'alla oleva paino, kun toiminto otetaan käyttöön: 2 KG
• näytöllä näkyvä summattu paino: 3 KG (1 KG+2 KG)
• vähennetty paino ennen toiminnosta poistumista: 2 KG (3 KG – 1 KG)

- LOCK (lukitus) -toiminto

"LOCK"-toiminto (21) lukitsee vaa'an käytön estäikseen, että se aktivoituisi, kun punnitusalueelle asetetaan eri esineitä.

Voit aktivoida tämän toiminnon pitämällä painettuna

"LOCK"-näppäintä (21), kunnes vaa'an näyttö sammuu.

Toimi samoin ottaaksesi toiminnon pois päältä: pidä painettuna "LOCK"-näppäintä (21), kunnes vaa'an näyttö syttyy uudelleen.

HUOM. = 30 minuutin kuluttua "LOCK"-toiminnon aktivoimisesta vaaka sammuu ja "LOCK" kytkeytyy pois päältä.

4.1 Tehotaulukko

Tehotaso Keittotapa			Tason käyttö(viitteellinen-kokemus ja ruoanlaittotottumus vaikuttavat käyttöön)
Maksimiteho	Boost Nopea kuumentaminen		Ihanteellinen ruoan lämpötilan nopeaa nostamista varten, veden saamiseksi kiehumispisteseen tai nesteiden nopeaa kuumentamista varten
	8-9	Paistaminen- keittäminen	Ihanteellinen ruskistamiseen, kypsennyksen aloittamiseen, pakasteiden paistamiseen, nopeaan keittämiseen
Korkea teho	7-8	Ruskistaminen - kuullottaminen – keittäminen - grillaaminen	Ihanteellinen ruskistamiseen, kiehunnan ylläpitoon, kypsentämiseen ja grillaamiseen (lyhyen aikaa, 5-10 minuuttia)
	6-7	Ruskistaminen – kypsentäminen- hauduttaminen – kuullottaminen – grillaaminen	Ihanteellinen kuullottamiseen, kevyen kiehunnan ylläpitoon, kypsentämiseen ja grillaamiseen (jonkin aikaa, 10-20 minuuttia), varusteiden kuumentamiseen
Keskitason teho	4-5	Kypsentäminen – hauduttaminen- kuullottaminen – grillaaminen	Ihanteellinen hauduttamiseen, varovaiseen keittämiseen, kypsentämiseen (pitkän aikaa). Kastikkeen sekoitamiseen pastaan
	3-4	Kypsentäminen - kiehauttaminen – saostaminen – sekottaminen	Ihanteellinen pitkää kypsennystä varten (riisi, kastikkeet, paistit, kala) liemessä (esimerkiksi vesi, viini, lihaliemi, maito), kastikkeen sekoittamiseen pastaan
	2-3	Kypsentäminen - kiehauttaminen – saostaminen – sekottaminen	Ihanteellinen pitkää kypsennystä varten (määrä alle litran: riisi, kastikkeet, paistit, kala) liemessä (esimerkiksi vesi, viini, lihaliemi, maito)
Alhainen teho	1-2	Pehmentäminen – sulattaminen – lämpimänäpito - kuohkeuttaminen	Ihanteellinen voin pehmentämiseen, suklaan hellävaraiseen sulattamiseen, pienten pakasteiden sulattamiseen
	1	Pehmentäminen – sulattaminen – lämpimänäpito - kuohkeuttaminen	Ihanteellinen pienten, vasta valmistettujen ruokamäärien lämpimänä pitämiseen, tarjoiluastioiden pitämiseen lämpiminä ja risottojen sekoittamiseen
OFF	Nollateho	Alustaso	Keittotaso valmiustilassa tai sammutettu (mahdollinen jälkilämpö, jonka ilmaisee H-LO)

4.2 Kypsennystaulukko

Elintarvikeluokka	Ruoka tai kypsennystyyppi		Tehotaso ja kypsennysjakso
			Ensimmäinen vaihe		Teho	Toinen vaihe	Teho
Pasta, riisi	Tuore pasta	Veden lämmittäminen		Booster-9		Pastan keittäminen ja kiehumisen jatkaminen	7-8
	Tuore pasta	Veden lämmittäminen		Booster-9		Pastan keittäminen ja kiehumisen jatkaminen	7-8
	Keitetty riisi	Veden lämmittäminen		Booster-9		Pastan keittäminen ja kiehumisen jatkaminen	5-6
	Risotto	Kuullottaminen ja pahtaminen		7-8		Kypsentäminen	4-5
Vihannekset, kasvikset	Keitetyt	Veden lämmittäminen		Booster-9		Keittäminen	6-7
	Paistetut	Öljyn kuumentaminen		9		Paistaminen	8-9
	Nopeasti paistetut	Varusteen kuumentaminen		7-8		Kypsentäminen	6-7
	Haudutetut	Varusteen kuumentaminen		7-8		Kypsentäminen	3-4
	Ruskistetut	Varusteen kuumentaminen		7-8		Ruskistaminen	7-8
Liha	Paisti	Lihan ruskistaminen öljyssä (voissa teho 6)		7-8 Kypsentäminen 3-4
	Pariloitu pannun esikuumentaminen 7-8					Parilointi molemmin puolin	7-8
	Ruskistettu	Ruskistaminen öljyssä (voissa teho 6)		7-8 Kypsentäminen 4-5
	Pata/muhennos	Ruskistaminen öljyssä (voissa teho 6)		7-8 Kypsentäminen 3-4
Kala	Pariloitu	pannun esikuumentaminen	7-8		Kypsentäminen	7-8
	Pata/muhennos	Ruskistaminen öljyssä (voissa teho 6)	7-8		Kypsentäminen	Kypsentäminen
	Paistettu	Öljyn tai rasvan kuumentaminen	8-9 Paistaminen 7-8
Kananmunat	Paistetut	Voin tai rasvan kuumentaminen pannussa	6 Kypsentäminen 6-7
	Munakkaat	Voin tai rasvan kuumentaminen pannussa	6 Kypsentäminen 5-6
	Pehmeäksi /kovaksi keitetetyt	Veden lämmittäminen	Booster-9		Kypsentäminen		5-6
	Ohukaiset	Voin kuumentaminen pannussa	6		Kypsentäminen		6-7
Kastikkeet	Tomaatti	Ruskistaminen öljyssä (voissa teho 6)	6-7 Kypsentäminen 3-4
	Jauhelihakastike	Ruskistaminen öljyssä (voissa teho 6)	6-7 Kypsentäminen 3-4
	Valkokastike	Kastikepohjan valmistaminen (voin sulattaminen ja jauhojen lisäys)	5-6 Kiehauttaminen 3-4
Jälkiruoat, kiisselit	Vaniljakastike	Maidon kiehauttaminen	4-5		Kevyen kiehunnan ylläpito		4-5
	Vanukkaat	Maidon kiehauttaminen	4-5		Kevyen kiehunnan ylläpito		2-3
	Riisipuuro	Maidon kuumentaminen	5-6		Kevyen kiehunnan ylläpito		2-3

5. Huolto

Keittotason huolto

Varoitus! Varmista aina ennen puhdistamisen tai huollon alkamista, että keittoalueet on sammutettu ja että lämmön ilmaisin ei ole näkyvissä.

5.1 Puhdistus

Keittotaso on puhdistettava aina käytön jälkeen.

Tärkeää:

Älä käytä hankaavia sieniä, teräsvillaa. Niiden käyttö saattaa ajan myötä vaurioittaa lasia.

Älä käytä voimakkaita kemiallisia puhdistusaineita, kuten uuninpuhdistusaineita tai tahranpoistoaineita.

Jäähdytä keittotaso aina käytön jälkeen ja poista siltä kaikki tahrat ja ruokajäämät.

Sokeri ja runsaasti sokeria sisältävät ruoat vahingoittavat keittotasoa ja ne on poistettava heti.

Suola, sokeri ja hiekka voivat naarmuttaa lasipintaa.

Käytä pehmeää liinaa, imukykyistä keittiöpaperia tai erityistä lieden pesutuotetta (noudata Valmistajan ohjeita)

ÄLÄ KÄYTÄ HÖYRYPESURIA!!!

Tärkeää:

Jos kattiloista vuotaa vahingossa suuri määrä nestettä, tuotteen alaosaan asennetun tyhjennysventtiilin kautta on mahdollista poistaa jäämät ja suorittaa puhdistus maksimaalisella hygieenisyydellä.

Kuva 18

Täydellistä ja perusteellista puhdistusta varten irrota alempi allas.

Kuva 19

Metalliritilän puhdistus:

Ritilä tulee pestä käsin lämpimällä vedellä ja neutraalilla pesuaineella. Se tulee kuivata huolellisesti hapettumisen välttämiseksi.

Imurin huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä.

ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Pidättelee paiston aikana syntyviä rasvahiukkasia.

Se on puhdistettava kerran kuussa (tai kun suodattimien kyllästymisestä osoitetaan) mietoja pesuaineita käyttämällä, käsin tai astianpesukoneessa, alhaisessa lämpötilassa ja lyhyessä jaksossa.

Kun pesu suoritetaan astianpesukoneessa, metallisen rasvasuodattimen väri voi haalistua, mutta se suodatusominaisuudet eivät muutu millään tavoin.

Kuvat 15

Aktiivihilisuodatin - Keraaminen

(Vain suodattava versio)

Pidättelee paiston aikana syntyviä epämiellyttäviä hajuja.

Tuote on varustettu hajusuodatinsarjalla. Suodatinten kyllästyminen tapahtuu melko pitkän käytön päätteeksi keittiötyypin ja rasvasuodattimen puhdistusvälin perusteella. Hajusuodattimet voidaan regeneroida lämmön avulla 2–3 kuukauden välein asettamalla ne 200°C:iseen uuniin 45 minuutiksi. Oikeaoppinen regenerointi takaa jatkuvan suodatustehon 5 vuodeksi.

Varoitus! Älä aseta suodattimia uunin pohjalle, vaan aseta ne pellille ja pelti keskikorkeudelle.

Kuva 17 - 17a - 17b - 17c

5.2 Vianetsintä

VIRHEKOODI	KUVAUS	MAHDOLLISET SYYT	KORJAUSTOIMENPIDE
E2	Käyttöpaneeli sammuu liian korkean lämpötilan vuoksi	Sisäisten elektronisten osien lämpötila on liian korkea	Odota, että keittotaso jäähtyy ennen kuin käytät sitä uudelleen
E3	Keittoastia ei ole sopiva	Magneettisten ominaisuuksien katoaminen	Poista kattila
E5	Käyttöliittymän ja induktiomoduulin välisiä yhteysongelmia	Moduuliin ei tule virtaa Virtajohtoa ei ole kytketty oikein tai se on viallinen	Kytke keittotaso irti sähköverkosta ja tarkista yhteys
Kaikkia muita virheilmoituksia varten ( E ... U ... C ... )	Ota yhteys huoltopalveluun ja ilmoita virhekoodi

5.3 Huoltopalvelu

Ennen kuin otat yhteyttä huoltoon

1. Kokeile voitko korjata vian itse kohdan "Vianetsintä" ohjeiden mukaan.
2. Sammuta keittotaso ja kytke se uudelleen päälle nähdäksesi onko vika poistunut.

Jos ongelma ei poistu edellä mainittujen tarkistusten jälkeen, ota yhteyttä valtuutettuun tekniseen tukeen.

● Automatic Heat UP (automaatne kiirkuumutus)

• Vajutage nuppu || (9).
- Kuvale (2) ilmub vilkuv sümbol

- + (5), mis kuvatakse alal/kuval (4).

Alal/kuval (4) on näha allesjäänud aeg.

- Valige ala/kuva (4).

• Vajutage vastava kuumutusala nuppu (6).

- Valige kuumutusala (2).

– Teisese kuumutusala kuvale (2) ilmub sümbol.

Märgutuli FILTER(13) kustub ja lähtestab näidiku loenduri.

Lai izslēgtu taimeri:

Lai izslēgtu taimeri:

1. Aktiviranje tajmera zone kuvanja

Pokazivač aktivnog tajmera zone kuvanja

1. Aktiviranje Automatic Heat Up (automatskog grejanja)

2. Uključivanje Temperature Manager (upravljanje temperaturom) (Warming Function - funkcija grejanja)

3. Pauza
4. Key Lock (zaključavanje tastera)
5. Pokazivač aktivnog aspiratora
   Aktiviranje pokazivača zasićenosti filtera
6. Izbor/aktiviranje aspiratora
   Display (displej) aspiratora
   Prikaz zasićenosti ugljenog/keramičkog filtera - filtera masti
7. Resetovanje zasićenosti filtera
8. Aktiviranje automatske funkcije aspiratora

UPOTREBA PLOČE ZA KUVANJE

- Izbor zone kuvanja

Dodimite (pritisnite) područje Izbor/Display (displej) (2) koji odgovara željenoj zoni kuvanja.

● Timer (tajmer) zone kuvanja
