Termék típusa	Vezeték nélküli körfűrész
Márka	Metabo
Modell	KS 18 LTX 57 BL
Akkumulátor feszültsége	18 V
Üresjárati fordulatszám	5000 ford/perc
Maximális vágási mélység	57 mm
Vágási mélység 90°-nál	57 mm
Vágási mélység 45°-nál	40 mm
Állítható vágási szög	0°-tól 45°-ig
Leme átmérője	165 mm
Leme furatátmérője	20 mm
Súly (akkumulátor nélkül)	3,7 kg
Táplálás	18 V-os lítium-ion akkumulátor (Li-Power, LiHD)
Fő funkciók	Egyenes vágás, ferde vágás, párhuzamos vezető, porelszívás, akkumulátor töltöttségjelző
Karbantartás és tisztítás	Rendszeresen tisztítsa a szellőzőnyílásokat és a védőburkolatot; cserélje ki a lemezt, ha eltompult
Biztonság	Alsó védőburkolat, orsóreteszelő gomb, túlterhelés és teljes kisütés elleni védelem
Alkatrészek és javíthatóság	Fűrészlapok, akkumulátorok, töltők, vezetősínek; javítás Metabo által jóváhagyott szakember által
Általános információk	EU megfelelőség, CAS (Cordless Alliance System) kompatibilis, eltávolítható akkumulátor

Gyakran ismételt kérdések - KS 18 LTX 57 BL METABO

Hogyan cseréljem ki a fűrészlapot?

Először vegye ki az akkumulátort. Nyomja meg az orsóreteszelő gombot (22), és csavarja ki a rögzítőcsavart (23) a hatszögletű kulccsal (18) az óramutató járásával ellentétes irányba. Távolítsa el a külső peremet (24) és a mozgatható védőburkolatot (28) a lemez eltávolításához. Szerelje fel az új lemezt a forgásirány figyelembevételével, majd húzza meg a csavart legfeljebb 5 Nm-rel.

Milyen akkumulátort használjak ehhez a fűrészhez?

Kizárólag Metabo vagy CAS (Cordless Alliance System) 18 V-os akkumulátorokat használjon. A Li-Power és LiHD sorozatok kompatibilisek. Soha ne használjon hibás vagy deformálódott akkumulátorokat.

Hogyan állítsam be a vágási mélységet?

Lazítsa meg a fűrész oldalán lévő rögzítőkart (19). Állítsa be a kívánt mélységet a skálán (16); a lemez legfeljebb a fogak feléig nyúljon a munkadarab alá. Húzza meg a kart.

Hogyan használjam a párhuzamos vezetőt?

Helyezze a párhuzamos ütközőt (12) a vezetőlemez (15) nyílásaiba. Állítsa be a vágási szélességet és húzza meg a csavart (10). A legjobb pontosság érdekében végezzen próbavágást. A párhuzamos vezető egyenes és a munkadarab szélével párhuzamos vágásokat tesz lehetővé.

Mit tegyek, ha a fűrész hirtelen leáll?

Ennek oka lehet egy lemerült akkumulátor (led villog) vagy túlmelegedés. Hagyja lehűlni a gépet vagy az akkumulátort. Ha a blokkolás továbbra is fennáll, ellenőrizze, hogy a lemez nem szorult-e be. Engedje el a kapcsolót, és indítsa újra a reteszelő gomb (6) megnyomásával.

Milyen rendszeres karbantartás szükséges?

Rendszeresen tisztítsa a szellőzőnyílásokat és a vezetőfelületeket porszívóval. Karbantartás előtt vegye ki az akkumulátort. Ellenőrizze a mozgatható védőburkolat működését, és cserélje ki a lemezt, ha eltompult vagy sérült.

Vághatok fémet ezzel a fűrésszel?

Nem, ez a vezeték nélküli körfűrész fához, műanyagokhoz és hasonló anyagokhoz készült. Ne használjon nem megfelelő lemezeket (pl. HSS acél). Fémhez használjon speciális szerszámot.

Hogyan állítsam be a vágási szöget ferde vágáshoz?

Lazítsa meg a rögzítőcsavarokat (1) a gép elején. Döntse meg a vágófejet a vezetőlemezhez képest. A szög leolvasható a skálán (2) 0° és 45° között. Állítás után húzza meg a csavarokat.

Mi a Metabo fűrész garanciája?

A törvényes garancia érvényes. További információkért forduljon a forgalmazóhoz vagy látogasson el a www.metabo.com oldalra. Az akkumulátoroknak és tartozékoknak saját garanciájuk van.

Hol vásárolhatok tartozékokat (lemezek, sínek, akkumulátorok)?

Kizárólag eredeti Metabo tartozékokat használjon. Megtalálja őket a hivatalos forgalmazóknál, a www.metabo.com oldalon vagy a barkácsáruházakban. Ellenőrizze a kompatibilitást a modelljével (pl. vezetősín 6.31213).

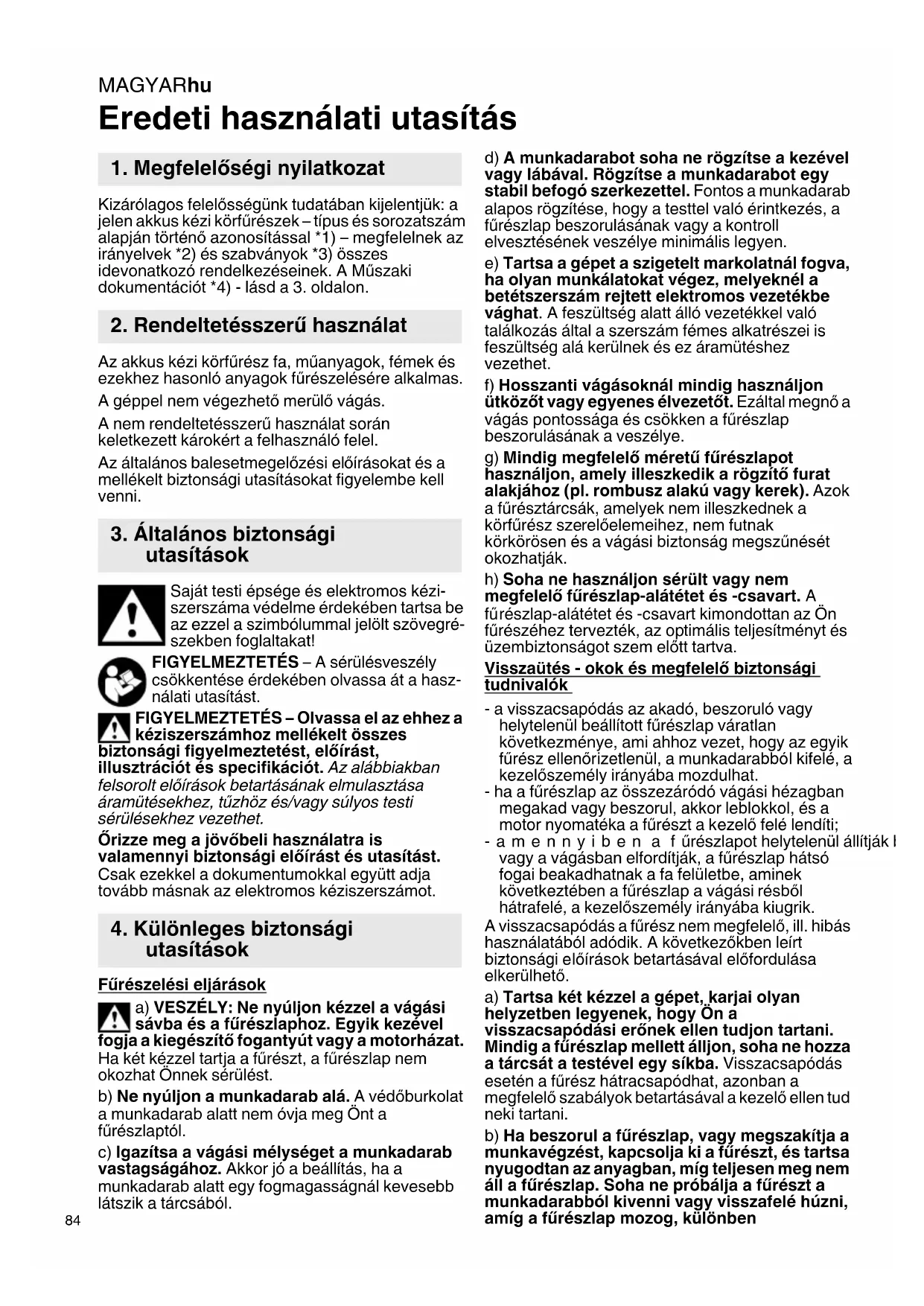

HASZNÁLATI ÚTMUTATÓ KS 18 LTX 57 BL METABO

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: a jelen akkus kézi körfűrészek – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon.

2. Rendeltetésszerű használat

Az akkus kézi körfűrész fa, műanyagok, fémek és ezekhez hasonló anyagok fűrészelésére alkalmas.

A géppel nem végezhető merülő vágás.

A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.

Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni.

3. Általános biztonsági utasítások

Saját testi épsége és elektromos kéziszerszáma védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat!

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a használati utasítást.

FIGYELMEZTETÉS – Olvassa el az ehhez a kéziszerszámhoz mellékelt összes biztonsági figyelmeztetést, előírást, illusztrációt és specifikációt. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Órizze meg a jövőbeli használatra is valamennyi biztonsági előírást és utasítást.

Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.

4. Különleges biztonsági utasítások

Fúrészelési eljárások

a) VESZÉLY: Ne nyúljon kézzel a vágási sávba és a fűrészlaphoz. Egyik kezével fogja a kiegészítő fogantyút vagy a motorházat.

Ha két kézzel tartja a fűrészt, a fűrészlap nem okozhat Önnek sérülést.

b) Ne nyúljon a munkadarab alá. A védőburkolat a munkadarab alatt nem óvja meg Önt a fűrészlaptól.
c) Igazítsa a vágási mélységet a munkadarab vastagságához. Akkor jó a beállítás, ha a munkadarab alatt egy fogmagasságnál kevesebb látszik a tárcsából.

d) A munkadarabot soha ne rögzítse a kezével vagy lábával. Rögzítse a munkadarabot egy stabil befogó szerkezettel. Fontos a munkadarab alapos rögzítése, hogy a testtel való érintkezés, a fűrészlap beszorulásának vagy a kontroll elvesztésének veszélye minimális legyen.
e) Tartsa a gépet a szigetelt markolatnál fogva, ha olyan munkálatokat végez, melyeknél a betétszerszám rejtett elektromos vezetékbe vághat. A feszültség alatt álló vezetékkel való találkozás által a szerszám fémes alkatrészei is feszültség alá kerülnek és ez áramütéshez vezethet.
f) Hosszanti vágásoknál mindig használjon ütközót vagy egyenes élvezetőt. Ezáltal megnő a vágás pontossága és csökken a fűrészlap beszorulásának a veszélye.
g) Mindig megfelelő méretű fűrészlapot használjon, amely illeszkedik a rögzítő furat alakjához (pl. rombusz alakú vagy kerek). Azok a fűrésztárcsák, amelyek nem illeszkednek a körfűrész szerelőelemeihez, nem futnak körkörösen és a vágási biztonság megszűnését okozhatják.
h) Soha ne használjon sérült vagy nem megfelelő fűrészlap-alátétet és -csavart. A fűrészlap-alátétet és -csavart kimondottan az Ön fűrészéhez tervezték, az optimális teljesítményt és üzembiztonságot szem előtt tartva.

Visszaütés - okok és megfelelő biztonsági tudnivalók

• a visszacsapódás az akadó, beszoruló vagy helytelenül beállított fűrészlap váratlan következménye, ami ahhoz vezet, hogy az egyik fűrész ellenőrizetlenül, a munkadarabból kifelé, a kezelőszemély irányába mozdulhat.
• ha a fűrészlap az összezáródó vágási hézagban megakad vagy beszorul, akkor leblokkol, és a motor nyomatéka a fűrészt a kezelő felé lendíti;
• a mennyiben a fürészlapot helytelenül állítják I vagy a vágásban elfordítják, a fürészlap hátsó fogai beakadhatnak a fa felületbe, aminek következtében a fürészlap a vágási résből hátrafelé, a kezelőszemély irányába kiugrik.

A visszacsapódás a fűrész nem megfelelő, ill. hibás használatából adódik. A következőkben leírt biztonsági előírások betartásával előfordulása elkerülhető.

a) Tartsa két kézzel a gépet, karjai olyan helyzetben legyenek, hogy Ön a visszacsapódási erőnek ellen tudjon tartani. Mindig a fűrészlap mellett álljon, soha ne hozza a tárcsát a testével egy síkba. Visszacsapódás esetén a fűrész hátracsapódhat, azonban a megfelelő szabályok betartásával a kezelő ellen tud neki tartani.
b) Ha beszorul a fűrészlap, vagy megszakítja a munkavégzést, kapcsolja ki a fűrészt, és tartsa nyugodtan az anyagban, míg teljesen meg nem áll a fűrészlap. Soha ne próbálja a fűrészt a munkadarabból kivenni vagy visszafelé húzni, amíg a fűrészlap mozog, különben

visszacsapódás következhet be. Állapítsa meg a fűrészlap beszorulásának az okát, majd hárítsa el azt.

c) Ha az anyagban álló fűrészt újra akarja indítani, előtt helyezze a tárcsát a vágási hézag közepébe és győződjön meg arról, hogy nem akadtak be a fogak. Ha a fűreszlap beakad, újraindításkor kiugorhat a munkadarabból vagy visszacsapódást okozhat.
d) Támassza alá a nagyméretű lemezeket, hogy a beszoruló fűrészlap okozta visszacsapódást elkerülje. A nagyméretű lemezek saját súlyuktól behajlanak. A lapokat mindkét oldalon alá kell támasztani, méghozzá a fűrészelési hézag közelében és a széleinél is.
e) Ne használjon tompa vagy sérült fűrészlapot. A tompa vagy rosszul beállított fogazatú fűrészlapok a kisebb hézag miatt nagyobb súrlódáshoz, a fűrészlap beszorulásához és visszacsapódáshoz vezethetnek.
f) A fűrészelés előtt húzza meg a vágási mélység- és szögbeállító csavarokat. Ha vágás közben a beállítások megváltoznak, a fűrészlap beszorulhat és visszacsapódhat.
g) Legyen különösen óvatos a meglevő falakba készülő merülő vágások esetén vagy más be nem látható területeken. A bemerülő fűrészlap megakadhat a rejtett tárgyakban és visszacsapódhat.

Az alsó védőburkolat működése

a) Minden használat előtt ellenőrizze, hogy az alsó védőburkolat hibátlanul zár. Ne használja a fűrészt, ha az alsó védőburkolat nem jár könnyedén vagy nem zár azonnal. Soha ne rögzítse az alsó védőburkolatot nyitott állapotban. Ha a fűrész véletlenül leesik, az alsó védőburkolat elhajolhat. Nyissa fel a védőburkolatot a kar (26) segítségével, és győződjön meg arról, hogy az szabadon mozog-e, és semmilyen vágási szögnél vagy mélységnél sem érinti a fűrészlapot vagy valamilyen más alkatrészt.
b) Ellenőrizze az alsó védőburkolat rugójának működését. Ha az alsó védőburkolat vagy a rugó nem működik kifogástalanul, használat előtt javíttassa meg a gépet. A sérült alkatrészek, ragacsos lerakódások vagy a felgyülemlett forgács késleltetik a védőburkolat működését.
c) Az alsó kézvédő burkolatot csak akkor nyissa ki, ha különleges vágásokat, pl. „besüllyesztő- és szögben végzett vágást“ végez. Nyissa fel az alsó védőburkolatot a kar (26) segítségével, majd engedje el, amint a fűrészlap belemerül a munkadarabba. Minden más vágásmód esetén az alsó védőburkolat automatikusan kell működjön.
d) Ne tegye le a fűrészt a munkapadra vagy a padlóra úgy, hogy az alsó védőburkolat nem takarja el a fűrészlapot. A védelem nélküli fűrészlap utánfutáskor a vágási iránnyal szemben mozgatja a gépet és elfűrészelii ami az útjába kerül. Vegye figyelembe a fűrészlap utánfutási idejét. Ne használjon csiszolókorongot.

Ne érjen hozzá a forgásban lévő szerszámhoz! A forgácsot és hasonló anyagokat csak a gép leállásakor távolítsa el.

Viseljen megfelel? porvéd? álarcot.

Viseljen hallásvédő felszerelést.

Viseljen védőszemüveget.

A tengelyreteszelő-gombot csak álló motornál szabad megnyomni.

A fűrészlapot nem szabad oldalirányú ellennyomással lefékezni.

A fűrészelés során a védőburkolat nem ragadhat be a visszahúzott pozícióban.

A mozgó védőburkolatnak akadálytalanul, automatikusan, könnyedén és pontosan kell visszatérnie a véghelyzetbe.

Olyan anyagok esetén, melyek fűrészelése erőteljes porképződéssel jár, rendszeresen meg kell tisztítani a gépet. Gondoskodjon arról, hogy a védőberendezések (pl. a mozgó védőburkolat) kifogástalan működése biztosítva legyen.

Olyan anyagokat, amelyek megmunkálásakor egészségkárosító porok vagy gözök keletkeznek (pl. azbeszt), a készülékkel nem szabad megmunkálni.

Ellenőrizze, hogy a munkadarab nem tartalmaz-e idegen részeket. Munkavégzés közben mindig ügyeljen arra, hogy ne vágjon bele szegekbe, vagy hasonló tárgyakba.

A fűrészlap blokkolásakor a motort azonnal ki kell kapcsolni.

Ne próbáljon meg nagyon kicsi munkadarabokat fűrészelni.

A megmunkálás során a munkadarabnak jól fel kell feküdnie a munkaasztalon, és azt elcsúszás ellen biztosítani kell.

Tisztítsa meg a gyantás vagy enyvtől szennyezett fűrészlapot. Ha a fűrészlap szennyezett, fokozódik a súrlódás, beszorulhat a fűrészlap, és megnő a visszacsapódás veszélye.

Kerülje el a fűrészfog csúcsainak túlhevülését. Kerülje el az anyag megolvadását műanyag fűrészelésekor. Olyan fűrészlapot használjon, mely megfelel a fűrészelni kívánt anyaghoz.

Meghibásodott gép esetén ki kell venni a gépből az akkuegységet.

Óvja az akkuegységet a nedvességtől!

Ne használjon sérült vagy deformálódott akkuegységet!

Ne tegye ki az akkuegységet tüz hatásának!

MAGYARhu

Ne érintse meg vagy ne zárja rövidre az akkuegység érintkezőit!

A használaton kívüli gépből vegye ki az akkuegységet.

Vegye ki a gépből az akkuegységet, mielőtt azon bármilyen beállítást vagy karbantartást végez.

Győződjön meg arról, hogy kikapcsolta a gépet, mielőtt az akkuegységet behelyezi a helyére.

A hibás lítium-ion akkuegységböl enyhén savas, éghető folyadék folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a börével, azonnal öblítse le bö vízzel. Ha az akkumulátorfolyadék a

szemébe kerül, tiszta vízzel mossa ki, és haladékta- lanul vesse alá magát orvosi kezelésnek!

A lítium-ionos akkuegység szállítása:

A lítium-ionos akkuegység szállítása a veszélyes anyagokról szóló rendelet (UN 3480 és UN 3481) hatálya alá esik. A lítium-ionos akkuegység szállítása során mindig tájékozódjon az aktuálisan érvényes előírásokról. Adott esetben érdeklődjön a szállító vállalatánál. Tanúsítvánnyal ellátott csomagolás a Metabo vállalattól igényelhető.

Csak akkor adjon fel akkuegységet, ha annak háza sértetlen és abból nem lép ki folyadék. Feladáshoz vegye ki az akkuegységet a gépből. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal).

A porterhelés csökkentése:

VIGYÁZAT - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés,

csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa:

• ólom ólomtartalmú festékrétegekböl,
• ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és
• arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen termelésekben rejlő veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszű résére fejlesztettek ki.

Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por.

Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi előírásokat, hulladékeltávolítást).

Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást.

Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe.

Használjon megfelelő porelszívó berendezést.

Csökkentse a porleterhelést a következők szerint:

• ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt,
• használjon elszívó berendezést és/vagy légtisztító berendezést,
• szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port.
• Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le.

5. Áttekintés

Lásd a 2. oldalon.

1 r ö g z í t őcsavar (ferde vágásokhoz)
2 skála (ferde vágás szöge)
3 csonk (elszívócsonk / forgácskidobó)
4 m a r k o l a t
5 nyomókapcsoló
6 re teszelögomb
7 m a r k o l a t
8 finombeállító csavar (a fűrészlapszög finom beállításához)
9 3 vezető horony a gép különböző gyártók vezetősíneire való felhelyezéséhez
10 rögzítőcsavar (párhuzamvezető)
11 vágásmélység-jelző
12 párhuzamütköző
13 akkuegység
14 akkuegység-kireteszelés
15 vezetőlap
16 skála (vágásmélység)
17 imbuszkulcstároló
18 imbuszkulcs
19 rögzítőkar (vágásmélység)
20 kapacitás- és figyelmeztető kijelző
21 kapacitáskijelző nyomógomb
22 tengelyrögzítő gomb
23 fűrészlaprögzítő csavar
24 külső f ürészlapszorító karima
25 fürészlap
26 kar (a mozgó védőburkolat visszaforgatásához)
27 belső fűrészlapszorító karima
28 mozgó védőburkolat

6. Üzembe helyezés, beállítás

Vegye ki a gépből az akkuegységet, mielött azon bármilyen beállítást vagy karbantartást

végez. Győződjön meg arról, hogy kikapcsolta a gépet, mielőtt az akkuegységet behelyezi a helyére.

6.1 Akkuegység

Az akkuegységet (13) használat előtt fel kell tölteni.

Töltse fel újra az akkuegységet teljesítménycsökkenéskor.

Az akkuegység feltöltésére vonatkozó utasításokat a Metabo töltő használati útmutatójában találhat.

A „Li-Power, LiHD“ Li-ion akkuegységek

kapacitás- és figyelmeztető kijelzővel rendelkeznek (20):

• Nyomja meg a gombot (21) és a LED-lámpák kijelzik a töltésszintet.
• Há valamelyik LED-lámpa villog, az akkuegység majdnem teljesen lemerült, és újra fel kell tölteni.

Kivétel:

Nyomja meg az akkuegység kireteszelés gombját (14) és húzza ki az akkuegységet (13) felfelé.

Behelyezés:

Tolja fel az akkuegységet (13) bekattanásig.

6.2 A vágásmélység beállítása

A beállításhoz lazítsa meg a rögzítőkart (19). A beállított vágásmélységet a skálán (16) lehet leolvasni. Húzza meg ismét a rögzítőcsavart.

Célszerű a vágási mélységet úgy beállítani, hogy a fűrészlap fogai fél fogmagasságnál jobban ne álljanak ki a munkadarabból. Lásd az ábrát a 3. oldalon.

6.3 A fúrészlap megdöntése ferde vágásokhoz

A beállításhoz lazítsa meg a rögzítőcsavarokat (1). Döntse a motor részt a vezetőlappal (15) szembe. A beállított vágási szöget a skálán (2) lehet leolvasni. Húzza meg ismét a rögzítőcsavarokat.

6.4 A fűrészlap szögének korrekciója

Ha 0°-nál a fűrészlap nem áll merőleges a vezetőlapra: korrigálja a fűrészlap szögét a finombeállító csavarral (8).

6.5 Elszívócsonk

Fürészpor elszívása

A fűrészpor elszívásához csatlakoztasson az elszívó tömlő segítségével az elszívócsonkra (3) egy megfelelő elszívó készüléket.

7. Használat

7.1 A gép többfunkciós felügyeleti rendszere

Ha a gép önműködően kikapcsol, az elektronika aktiválta az önvédő üzemmódot.

Felhangzik egy figyelmeztető jelzés (állandó csipogó hang). Ez max. 30 másodperc elteltével, vagy a nyomókapcsoló (5) felengedése után abbamarad.

A védelmi funkció ellenére bizonyos alkalmazásoknál túlterhelés, és ennek következményeként a gép károsodása léphet fel.

Okok és elhárítás:

1. Az akkuegység majdnem lemerült (Az elektronika védi az akkuegységet a mélykisülés okozta károkkal szemben).

Ha valamelyik LED lámpa (20) villog, az akkuegység majdnem lemerült. Adott esetben nyomja meg a gombot (21) és ellenőrizze a LED lámpák (20) töltésszintjét. Ha az akkuegység majdnem lemerült, azt ismét fel kell tölteni!

2. A gép hosszan tartó túlterhelése hömérsékletlekapcsoláshoz vezet.

A gép csökkentett teljesítménnyel dolgozik, míg a hömérséklet újra normalizálódik.

Erőteljes túlmelegedés esetén a gép teljesen kikapcsol.

Hagyja kihülni a gépet vagy az akkuegységet.

Megjegyzés: Ha az akkuegység nagyon meleg, a lehütés gyorsabban lehetséges az „AIR COOLED“ léghütéses töltővel.

Megjegyzés: A gép gyorsabban lehül, ha üresjáratban járatja.

3. Túl nagy áramerősség esetén (amilyen pl. egy hosszabb ideig tartó elakadásnál lép fel) a gép kikapcsol.

Kapcsolja ki a gépet a nyomókapcsolóval (5). Ezután a szokott módon tovább dolgozhat (ebben az esetben különös gonddal tartsa be - az összes többi biztonsági utasítás mellett - a 4. fejezet... Visszarúgás... biztonsági utasításokat). Kerülje el a további elakadást.

7.2 Be- és kikapcsolás

Bekapcsolás: Nyomja meg a reteszelő gombot (6) és tartsa azt lenyomva, majd nyomja meg a nyomókapcsolót (5).

Kikapcsolás: Engedje el a nyomókapcsolót (5).

7.3 Munkavégzésre vonatkozó utasítások

Ne kapcsolja be vagy ki a gépet, amíg a fűrészlap érinti a munkadarabot.

A vágást csak azután kezdje meg, miután a fűrészlap elérte a teljes fordulatszámot.

A kézi körfűrész munkadarabra történő rárakásakor a mozgó védőburkolatot a munkadarab hajtja hátra.

Fürészelés közben ne vegye ki a gépet úgy az anyagból, hogy még forog a fűrészlap. Először állítsa meg a fűrészlapot.

A fürészlap blokkolásakor a gépet azonnal ki kell kapcsolni.

Csak akkor tegye le a gépet, ha a fűrészlap leállt.

Fürészelés egyenes vonal mentén: erre szolgál a vágásjelző (11). A bal oldali bevágás (0°-kal jelölve) mutatja a vágás menetét függőleges fürészlapnál. A jobb oldali bevágás (45°-kal jelölve) mutatja a vágás menetét 45°-os fürészlapnál.

Fürészelés a munkadarabra erősített léc mentén: a pontos vágási él érdekében a munkadarabra rögzíthet egy lécet, és a vezetőlap segítségével a léc mentén vezetheti végig a kézi körfűrészt.

Fürészelés párhuzamütközövel:

Egy egyenes peremmel párhuzamos vágásokhoz. A párhuzamvezetőt (12) a tartó mindkét oldalára be lehet helyezni. Húzza meg a rögzítőcsavart (10). A

MAGYARhu

vágásszélesség legpontosabban egy próbavágással határozható meg.

Fűrészelés vezetősínnel, 6.31213:

A milliméterpontos, teljesen egyenes, kiszakadásmentes vágási perem eléréséhez. A csúszásgátló bevonat gondoskodik a biztos felfekvésről, és gondoskodik a munkadarab karcolások elleni védelméről. 6.31213 vezetősínlásd a Tartozékok c. fejezetet.

Az akkuegység felmelegedése:

Rendkívül nehéz alkalmazási körülmények között (pl. vastag fapallók vágásakor) az akkuegység a nagy terhelés miatt felmelegedhet (> 60 °C). Az akkuegység élettartamának megőrzése érdekében a további munkavégzés előtt hagyja az akkuegységet lehülni.

8. Karbantartás

Fúrészlapcsere

A fűrészlapnak meg kell állnia.

Vegye ki az akkuegységet a gépből.

Akkor is megvághatja magát, ha nem forog a fűrészlap. Viseljen védőkesztyűt.

Nyomja be és tartsa meg a tengelyreteszelőgombot (22). Forgassa el a fűrészlap tengelyét lassan a fűrészlaprögzítő csavarba (23) helyezett imbuszkulccsal (18), míg a rögzítés be nem kattan.

A fűrészlaprögzítő csavart az óramutató járásával ellentétes irányban kicsavarozni, és a külső fűrészlapszorító karimát (24) levenni. Húzza vissza a mozgó védőburkolatot (28), és vegye le a fűrészlapot.

Figyeljen arra, hogy a belső fűrészlapszorító karimát (27) helyesen helyezze fel: a belső

fürészlapszorító karimának (27) 2 oldala van, átmérő: 20 mm és 5/8" (16 mm). Figyeljen a fürészlap-felfogatás furatának a belső fürészlapszorító karimához (27) való pontos illeszkedésére! A rosszul felszerelt fürészlapok egyenetlenül mozognak és kontrollvesztéshez vezetnek.

Helyezze fel az új fűrészlapot. Ügyeljen a helyes forgásirányra. A forgásirányt a fűrészlapon és a védőburkolaton feltüntetett nyilak adják meg. A belső fűrészlapszorító karima (27), a fűrészlap (25), a külső fűrészlapszorító karima (24) és a fűrészlaprögzítő csavar (23) közti felfekvési felületeknek tisztának kell lennie.

Helyezze fel a külső fűrészlapszorító karimát (24). Figyeljen arra, hogy a külső fűrészlapszorító karimát (24) helyesen helyezze fel (a felirat kifelé néz).

Húzza meg a fűrészlaprögzítő csavart (23) az imbuszkulccsal (18) (max. 5 Nm).

Csak éles, sérülésmentes fürészlapot használjon. Ne használjon repedezett, áját vesztett fürészlapot.

Ne használjon erősen ötvözött gyorsacélból készült fűrészlapot (HSS).

Ne használjon olyan fűrészlapot, amely nem felel meg az előírt adatoknak.

Csak a fürészen feltüntetett adatoknak megfelelő átmérőjű fürészlapokat használjon.

A fűrészlapnak alkalmasnak kell lennie az üresjárati fordulatszám elviselésére.

Olyan fűrészlapot használjon, mely megfelel a fűrészelni kívánt anyaghoz.

Csak eredeti Metabo fűrészlapokat használjon. Azoknak a fűrészlapoknak, yeket fa vagy hasonló anyagok vágására ztek, meg kell felelniük az EN 847-1 ának.

9. Tisztítás

Vegye ki az akkuegységet a gépböl.

A gépet rendszeresen meg kell tisztítani a rárakódott portól. Emellett a motor szellőzőnyílásait is meg kell tisztítani egy porszívóval. Gondoskodjon arról, hogy a védőberendezések (pl. a mozgó védőburkolat) kifogástalan működése biztosítva legyen.

10. Tartozékok

Csak eredeti Metabo- vagy CAS (Cordless Alliance System) akkuegységeket és tartozékokat használjon.

Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak.

Lásd a 4. oldalon.

A Porzsák

B V e z e t ősín

C Fejező sín

D Gyorsszorító csipesz. A vezetősín rögzítéséhez.

E K ö r f ürészlapok. A tiszta vágási eredmények eléréséhez hosszanti és keresztvágásoknál puha- vagy kemény fában.

F T ö l t ökészülék

G K ü l ö n b ö z ő kapacitású akkuegységek. C elektromos szerszám feszültségéhez illő akkuegységeket vásároljon

H Metabo univerzális porszívó I Szívótömlő

A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban.

11. Javítás

Elektromos szerszám javítását csak villamos szakember végezheti!

A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.

A pótalkatrészek listája letölthető a www.metabo.com honlapról.

12. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezésekről és annak nemzeti jogba való átvételéről szóló Európai Irányelvnek megfelelően a használt elektromos szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításba kell helyezni.

Ne dobja az akkuegységet a háztartási szemétbe! Juttassa vissza a sérült vagy elhasználódott akkuegységet a Metabo kereskedőknek!

Az akkuegységet ne dobja vízbe!

Működtesse a készüléket az akkuegység teljes lemerüléséig. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal).

13. Müszaki adatok

Az adatok értelmezését lásd a 3. oldalon.

A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

U =az akkuegység feszültsége

n₀ =üresjáratí fordulatszám

T_max =maximális vágásmélység

T_90° =vágásmélység állítható (90°)

T_45° =vágásmélység állítható (45°)

A =vágásszög állítható

∅ = f ürészlapátmérő

d = f ürészlap-furatátmérő

a = a f ürészlap alaplapjának max.

vastagsága

b = a f ürészlap max. vágási szélessége

m = s ú l y

A mérési eredményeket az EN 62841 szabvány szerint határoztuk meg.

Megengedett környezeti hömérséklet üzemelés közben: -20 °C - 50 °C (korlátozott teljesítmény 0 °C alatti hömérséklet esetén). Megengedett környezeti hömérséklet tárolásnál: 0 °C - 30 °C

--- Egyenáram

A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).

Emissziós értékek

Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket

és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.

rezgési összérték (három irányú vektorösszeg) az EN 62841 szabványnak megfelelően:

a_{h, D} =rezgéskibocsátási érték (farostlemez fűrészelése)

K_n,D =bizonytalanság (rezgés)

jellemző A-osztályú zajszint:

L_pA =hangnyomásszint

L_WA =hangteljesítményszint

K_pA, K_WA = bizonytalanság

Munka közben a zajszint túllépheti a 80 db(A) értéket.

Viseljen fülvédőt!
