KS 18 LTX 57 BL - Seghetto METABO - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo KS 18 LTX 57 BL METABO in formato PDF.
| Tipo di prodotto | Sega circolare senza fili |
| Marca | Metabo |
| Modello | KS 18 LTX 57 BL |
| Tensione della batteria | 18 V |
| Velocità a vuoto | 5000 giri/min |
| Profondità di taglio massima | 57 mm |
| Profondità di taglio a 90° | 57 mm |
| Profondità di taglio a 45° | 40 mm |
| Angolo di taglio regolabile | 0° a 45° |
| Diametro della lama | 165 mm |
| Foro della lama | 20 mm |
| Peso (senza batteria) | 3,7 kg |
| Alimentazione | Batteria agli ioni di litio 18 V (Li-Power, LiHD) |
| Funzioni principali | Taglio diritto, taglio obliquo, guida parallela, aspirazione della polvere, indicatore di carica della batteria |
| Manutenzione e pulizia | Pulire regolarmente le feritoie di ventilazione e il carter di protezione; sostituire la lama se smussata |
| Sicurezza | Carter di protezione inferiore, pulsante di blocco mandrino, protezione contro sovraccarichi e scariche totali |
| Pezzi di ricambio e riparabilità | Lame per sega, batterie, caricabatterie, guide di scorrimento; riparazione da elettricista autorizzato Metabo |
| Informazioni generali | Conforme UE, compatibile sistema CAS (Cordless Alliance System), batteria rimovibile |
Domande frequenti - KS 18 LTX 57 BL METABO
Domande degli utenti su KS 18 LTX 57 BL METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Seghetto in formato PDF gratuitamente! Trova il tuo manuale KS 18 LTX 57 BL - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KS 18 LTX 57 BL del marchio METABO.

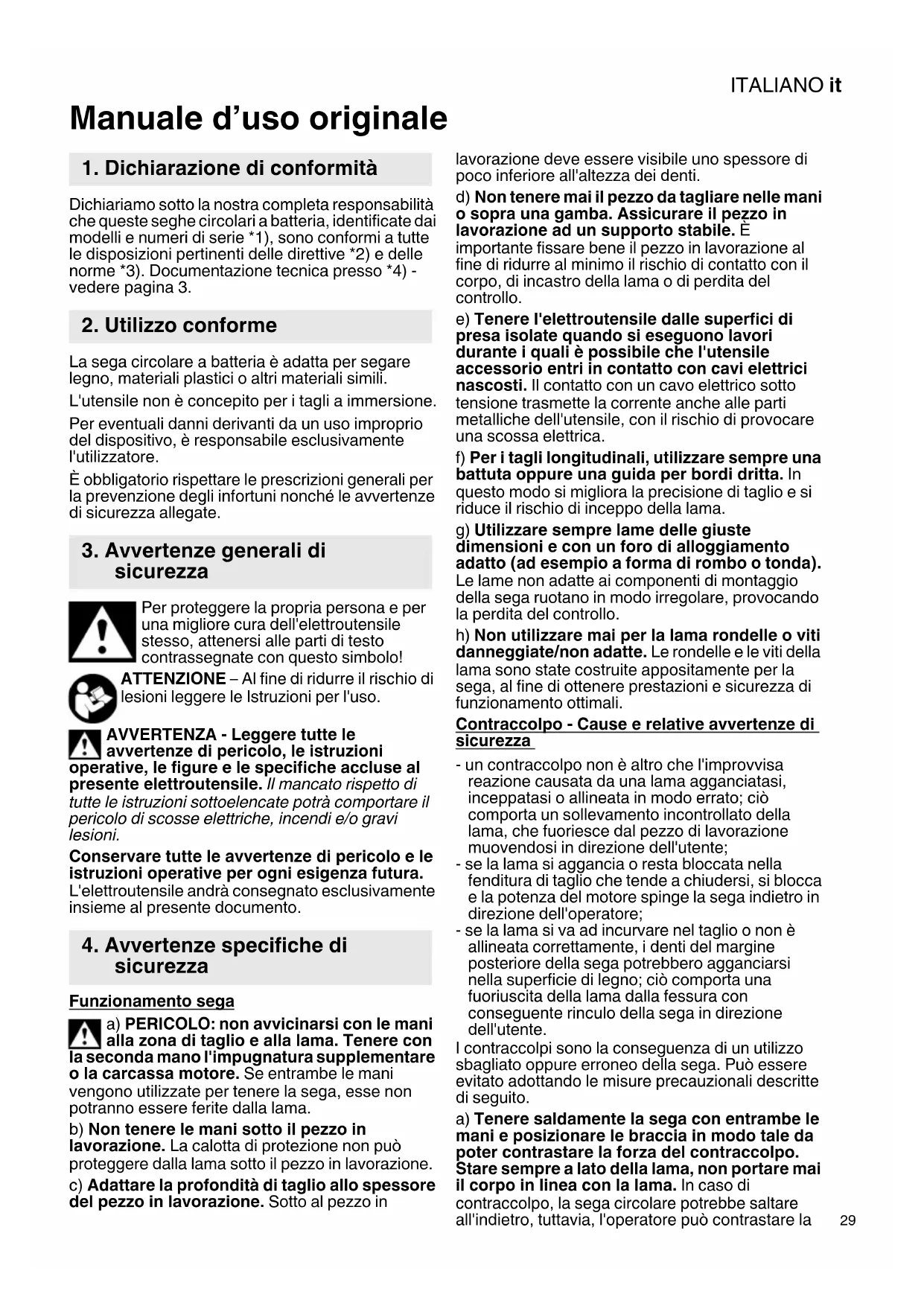

MANUALE UTENTE KS 18 LTX 57 BL METABO
1. Dichiarazione di conformità
Dichiariamo sotto la nostra completa responsabilità che queste seghe circolari a batteria, identificate dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 3.
2. Utilizzo conforme
La sega circolare a batteria è adatta per segare legno, materiali plastici o altri materiali simili.
L'utensile non è concepito per i tagli a immersione.
Per eventuali danni derivanti da un uso improprio del dispositivo, è responsabile esclusivamente l'utilizzatore.
È obbligatorio rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le avvertenze di sicurezza allegate.
3. Avvertenze generali di sicurezza
Per proteggere la propria persona e per una migliore cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo!
ATTENZIONE – Al fine di ridurre il rischio di lesioni leggere le Istruzioni per l'uso.
AVVERTENZA - Leggere tutte le avvertenze di pericolo, le istruzioni
operative, le figure e le specifiche accluse al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.
Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.
L'elettroutensile andrà consegnato esclusivamente insieme al presente documento.
4. Avvertenze specifiche di sicurezza
Funzionamento sega
a) PERICOLO: non avvicinarsi con le mani alla zona di taglio e alla lama. Tenere con
la seconda mano l'impugnatura supplementare o la carcassa motore. Se entrambe le mani vengono utilizzate per tenere la sega, esse non potranno essere ferite dalla lama.
b) Non tenere le mani sotto il pezzo in lavorazione. La calotta di protezione non può proteggere dalla lama sotto il pezzo in lavorazione.
c) Adattare la profondità di taglio allo spessore del pezzo in lavorazione. Sotto al pezzo in
lavorazione deve essere visibile uno spessore di poco inferiore all'altezza dei denti.
d) Non tenere mai il pezzo da tagliare nelle mani o sopra una gamba. Assicurare il pezzo in lavorazione ad un supporto stabile. È
importante fissare bene il pezzo in lavorazione al fine di ridurre al minimo il rischio di contatto con il corpo, di incastro della lama o di perdita del controllo.
e) Tenere l'elettroutensile dalle superfici di presa isolate quando si eseguono lavori durante i quali è possibile che l'utensile accessorio entri in contatto con cavi elettrici nascosti. Il contatto con un cavo elettrico sotto tensione trasmette la corrente anche alle parti metalliche dell'utensile, con il rischio di provocare una scossa elettrica.
f) Per i tagli longitudinali, utilizzare sempre una battuta oppure una guida per bordi dritta. In questo modo si migliora la precisione di taglio e si riduce il rischio di inceppo della lama.
g) Utilizzare sempre lame delle giuste dimensioni e con un foro di alloggiamento adatto (ad esempio a forma di rombo o tonda).
Le lame non adatte ai componenti di montaggio della sega ruotano in modo irregolare, provocando la perdita del controllo.
h) Non utilizzare mai per la lama rondelle o viti danneggiate/non adatte. Le rondelle e le viti della lama sono state costruite appositamente per la sega, al fine di ottenere prestazioni e sicurezza di funzionamento ottimali.
Contraccolpo - Cause e relative avvertenze di sicurezza
- un contraccolpo non è altro che l'improvvisa reazione causata da una lama agganciatasi, inceppatasi o allineata in modo errato; ciò comporta un sollevamento incontrollato della lama, che fuoriesce dal pezzo di lavorazione muovendosi in direzione dell'utente;
- se la lama si aggancia o resta bloccata nella fenditura di taglio che tende a chiudersi, si blocca e la potenza del motore spinge la sega indietro in direzione dell'operatore;
- se la lama si va ad incurvare nel taglio o non è allineata correttamente, i denti del margine posteriore della sega potrebbero agganciarsi nella superficie di legno; ciò comporta una fuoriuscita della lama dalla fessura con conseguente rinculo della sega in direzione dell'utente.
I contraccolpi sono la conseguenza di un utilizzo sbagliato oppure erroneo della sega. Può essere evitato adottando le misure precauzionali descritte di seguito.
a) Tenere saldamente la sega con entrambe le mani e posizionare le braccia in modo tale da poter contrastare la forza del contraccolpo.
Stare sempre a lato della lama, non portare mai il corpo in linea con la lama. In caso di contraccolpo, la sega circolare potrebbe saltare all'indietro, tuttavia, l'operatore può contrastare la
ITALIANOit
forza del contraccolpo grazie a determinate misure precauzionali.
c) Se la lama si blocca o se l'utilizzatore interrompe il lavoro, disattivare l'utensile e tenerlo all'interno del pezzo in lavorazione finché la lama non si è arrestata completamente. Non cercare mai di rimuovere la sega dal pezzo in lavorazione o di tirarla indietro quando la lama è ancora in movimento, poiché sussiste il rischio di contraccolpo. Rilevare ed eliminare la causa del blocco della lama.
c) Per riavviare una sega inserita nel pezzo in lavorazione, centrare la lama nella fessura e controllare che i denti non siano incastrati nel pezzo. Se la lama si incastra, al nuovo riavvio può rimbalzare dal pezzo o provocare un contraccolpo.
d) Sostenere i pannelli grossi per evitare il rischio di contraccolpo dovuto ad una lama incastrata. I pannelli di grandi dimensioni possono piegarsi sotto il loro stesso peso, per questo motivo devono essere supportati su entrambi i lati sia vicino alla fenditura della sega sia in prossimità del bordo.
e) Non utilizzare lame non affiliate o danneggiate. Le lame con denti non affiliati o orientati nella direzione sbagliata, data la presenza di una fenditura più stretta, provocano un maggiore attrito, con un conseguente rischio maggiore di incastro e contraccolpo.
f) Prima del taglio effettuare le regolazioni della profondità e dell'angolo di taglio. Se si modificano le impostazioni durante il taglio, si rischia un incastro della lama, con conseguente contraccolpo.
g) Prestare particolare attenzione in caso di tagli in pareti esistenti o in altre zone di cui non si conosce la struttura interna. Tagliando oggetti nascosti, la lama "immersa" nel materiale potrebbe bloccarsi, provocando un contraccolpo.
Funzione della calotta di protezione inferiore
a) Prima di ogni utilizzo, controllare se la calotta di protezione inferiore si chiude correttamente. Non utilizzare la sega se la calotta di protezione inferiore non si muove liberamente e se non si chiude immediatamente. Non fissare o legare la calotta di protezione inferiore in posizione aperta. Qualora la sega dovesse cadere inavvertitamente sul pavimento, la calotta di protezione inferiore potrebbe piegarsi. Aprire la calotta di protezione con la leva (26) ed accertarsi che si muova liberamente e che - in tutte le angolazioni e le profondità di taglio - non venga in contatto né con la lama né con altre parti dell'attrezzo.
b) Controllare il funzionamento delle molle per la calotta di protezione inferiore. Se la calotta di protezione inferiore e la molla non funzionano correttamente, sottoporre l'utensile a manutenzione prima dell'uso. Le parti danneggiate, i residui appiccicosi o gli accumuli di trucioli provocano un funzionamento ritardato della calotta di protezione inferiore.
c) Aprire manualmente la calotta di protezione inferiore solo in caso di tagli particolari, come ad es. per i tagli ad immersione e i tagli ad angolo. Aprire la calotta di protezione inferiore con la leva (26) e rilasciare la leva stessa non appena la lama penetra nel pezzo in lavorazione. Per tutti gli altri lavori di taglio, la calotta di protezione inferiore deve funzionare automaticamente.
d) Non appoggiare la sega sul banco da lavoro o sul pavimento senza che la calotta di protezione inferiore copra la lama. Una lama non protetta durante il tempo di arresto muove la sega nel senso contrario alla direzione di taglio, tagliando qualunque cosa si trovi in quella direzione. Osservare il tempo di arresto della lama.
Non utilizzare mole.
Non avvicinare le mani all'utensile rotante! Rimuovere trucioli e simili solo con il dispositivo disinserito.
Indossare una mascherina antipolvere adeguata.
Indossare le protezioni acustiche.
Indossare occhiali protettivi.
Il bottone per il bloccaggio dell'albero deve essere premuto solo quando il motore è fermo.
La lama della segatrice non deve essere frenata esercitando una contropressione laterale.
Per l'esecuzione del taglio, la calotta di protezione mobile non dev'essere bloccata in posizione retratta.
La calotta di protezione mobile deve muoversi liberamente, automaticamente, facilmente e tornare esattamente nella sua posizione finale.
Quando si tagliano materiali con una notevole produzione di polvere, la macchina deve essere pulita regolarmente. Dev'essere garantito il corretto funzionamento dei dispositivi di protezione (ad es. la calotta di protezione mobile).
I materiali che durante la lavorazione producono delle polveri o dei vapori nocivi per la salute (come l'amianto) non devono essere lavorati.
Controllare se il pezzo presenta dei corpi estranei. Durante la lavorazione accertarsi sempre che la sega non tagli chiodi o altri elementi simili.
Se la lama della segatrice si blocca, spegnere subito il motore.
Evitare di segare pezzi estremamente piccoli.
Durante la lavorazione il pezzo deve essere in una posizione salda ed assicurato contro lo scivolamento.
Pulire le lame da eventuali residui di resina o di colla. Le lame sporche causano una maggiore usura, possono bloccarsi ed aumentano il rischio di un possibile contraccolpo.
Evitare di far surriscaldare le punte dei denti della sega. Evitare la fusione del pezzo in lavorazione durante il taglio di materie plastiche. Utilizzare una lama adatta per il materiale che si intende tagliare.
In caso di guasto al dispositivo, rimuovere la batteria.
Proteggere le batterie dall'umidità!
Non utilizzare batterie difettose o deformate!
Non esporre le batterie al fuoco!
Non aprire le batterie!
Non toccare o mettere in cortocircuito i contatti delle batterie!
Nei periodi di inutilizzo, rimuovere la batteria dalla macchina.
Prima di eseguire qualsiasi lavoro di regolazione o manutenzione estrarre la batteria dalla macchina.
Prima di inserire la batteria, assicurarsi che la macchina sia spenta.
Dalle batterie al litio difettose può fuoriuscire un liquido leggermente acido e infiammabile!
Se si verifica una perdita di liquido della batteria e questo entra in contatto con la pelle, risciacquare subito con abbondante
acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico!
Trasporto delle batterie agli ioni di litio:
La spedizione delle batterie agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione di batterie agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L'imballaggio certificato è disponibile presso Metabo.
Inviare le batterie solo se l'alloggiamento è intatto e non presenta perdite. Rimuovere la batteria dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo).
Riduzione della formazione di polvere:
AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta
vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio:
- piombo in vernici contenenti piombo,
- polvere minerale proveniente da mattoni, cemento e altri materiali edili,
- arsenico e cromo provenienti da legno trattato chimicamente.
Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche.
Ciò vale anche per la polvere proveniente da altri materiali, come ad es. alcuni tipi di legno (come la polvere di quercia o di faggio), metalli, amianto.
Altre malattie note sono ad es. le reazioni allergiche e le malattie alle vie respiratorie. Impedire alla polvere di raggiungere il corpo.
Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).
Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.
Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle.
Utilizzare un sistema di aspirazione adatto.
Ridurre la formazione di polvere procedendo come segue:
- Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata.
- Utilizzare un impianto di aspirazione e/o un depuratore d'aria.
- Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.
- Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.
5. Sintesi
Vedere pagina 2.
1 Vite di arresto (tagli obliqui)
2 Scala (angolo di taglio obliquo)
3 Manicotto (attacco di aspirazione / espulsione trucioli)
4 l m p u g n a t u r a
5 Pulsante interruttore
6 Pulsantediarresto
7 l m p u g n a t u r a
8 Vite di registrazione (regolazione dell'angolo della lama)
9 3 scanalature di guida per applicare la macchina su binari di guida di diversi produttori
10 Vite di arresto (guida parallela)
11 Indicatore di taglio
12 Guida parallela
13 Batteria
14 Sbloccaggio batteria
15 Piastra di guida
16 Scala (profondità di taglio)
17 Vano per chiave esagonale
18 Chiave esagonale
19 Leva di bloccaggio (profondità di taglio)
20 Indicatore di capacità e segnalatore
21 Tasto dell'indicatore di capacità
ITALIANOit
22 Pulsante di arresto del mandrino
23 Vite di fissaggio lama
24 Flangia esterna della lama
25 Lama
26 Leva (ribaltare indietro la calotta di protezione mobile)
27 Flangia interna della lama
28 Calotta di protezione mobile
6. Messa in funzione, regolazione
Prima di eseguire qualsiasi lavoro di regolazione o manutenzione estrarre la
batteria dalla macchina. Prima di inserire la batteria, assicurarsi che la macchina sia spenta.
6.1 Batteria
Prima dell'utilizzo, caricare la batteria (13).
Caricare la batteria in caso di efficienza ridotta.
Le istruzioni di ricarica della batteria sono contenute nelle istruzioni per l'uso del caricabatteria Metabo.
Le batterie agli ioni di litio "Li-Power, LiHD" sono dotate di un indicatore di capacità e di segnalazione (20):
- Premere il tasto (21) e il livello di carica viene visualizzato dalle spie LED.
- Se un LED lampeggia, significa che la batteria è quasi scarica e dev'essere ricaricata.
Rimozione:
Premere il tasto di sbloccaggio (14) ed estrarre verso l'alto la batteria (13).
Inserimento:
Spingere la batteria (13) fino a farlo scattare in posizione.
6.2 Regolazione della profondità di taglio
Per eseguire la regolazione, allentare la leva di bloccaggio (19). La profondità di taglio impostata può essere letta sulla scala (16). Stringere nuovamente la vite di arresto.
La regolazione della profondità di taglio è ottimale quando i denti della lama fuoriescono al di sotto del pezzo per non oltre la metà della loro altezza.
Vedere l'illustrazione a pagina 3.
6.3 Regolazione obliqua della lama per il taglio inclinato
Per eseguire la regolazione, allentare le viti di arresto (1). Inclinare il corpo motore contro la piastra di guida (15). Il valore dell'angolo impostato può essere letto sulla scala (2). Stringere nuovamente le viti di arresto.
6.4 Correzione dell'angolo della lama
Qualora a 0° la lama non si trovi perpendicolare rispetto alla piastra di guida: correggere l'angolazione della lama con la vite di regolazione (8).
6.5 Bocchetta di aspirazione
Aspirazione dei trucioli:
Per aspirare la segatura, collegare al bocchettone (3) un aspiratore adatto, dotato di tubo flessibile di aspirazione.
7. Utilizzo
7.1 Sistema di monitoraggio multifunzionale della macchina
Il dispositivo si spegne automaticamente, quando l'elettronica attiva la modalità
Protezione automatica. Viene emesso un segnale di avvertimento (segnale continuo). Questo ha una durata max. di 30 secondi o si spegne in seguito al rilascio del pulsante interruttore (5).
Nonostante questa funzione di sicurezza, in particolari situazioni può verificarsi un accarico, con conseguente danneggiamento dispositivo.
Cause e soluzioni:
- Batteria quasi scarica (l'elettronica protegge la batteria da eventuali danni dovuti al completo scaricamento).
Se lampeggia un LED (20), significa che la batteria è quasi scarica. Eventualmente premere il tasto (21) e controllare lo stato di carica sui LED (20). Se la batteria è quasi scarica, deve essere ricaricata!
- Un sovraccarico continuo del dispositivo provoca una disattivazione per surriscaldamento.
La macchina lavora a potenza ridotta fino a quando la temperatura non ritorna normale.
In caso di forte surriscaldamento, la macchina si spegne del tutto.
Lasciar raffreddare la macchina o la batteria.
Nota: se la batteria risulta molto calda al fatto, è possibile farla raffreddare più rapidamente inserendola nel relativo caricabatteria "AIR COOLED".
Nota: la macchina si raffredda più velocemente se la si fa girare a vuoto.
- In caso di intensità di corrente eccessiva (ad es. in caso di un bloccaggio prolungato) la macchina si spegne.
Spegnere la macchina con il pulsante interruttore (5). Riprendere quindi normalmente il lavoro (in questo caso prestare particolare attenzione alle avvertenze di sicurezza contenute nel capitolo 4, sezione
"Contraccolpi", oltre alle altre avvertenze). Evitare ulteriori bloccaggi.
7.2 Accensione e spegnimento
Accensione: spingere in avanti e tenere premuto il pulsante di arresto (6), quindi premere il pulsante interruttore (5).
Spegnimento: rilasciare il pulsante interruttore (5).
7.3 Avvertenze per il lavoro
Non accendere né spegnere la macchina quando la lama viene in contatto con il pezzo vorazione.
Lasciare che la lama raggiunga il suo massimo numero di giri prima di procedere secuzione del taglio.
Con l'applicazione della sega circolare, la calotta di protezione mobile viene spostata all'indietro dal pezzo.
Durante il taglio, non estrarre la macchina dal materiale con la lama in movimento. Lasciare prima che la lama si arresti completamente.
Se la lama si blocca, spegnere subito la macchina.
Dopo lo spegnimento, riporre la macchina soltanto una volta che la sega si è oletamente arrestata.
Taglio lungo la tracciatura diritta: si utilizza l'indicatore di taglio (11). L'intaccatura sinistra (segnata con 0°) indica il decorso del taglio con la lama perpendicolare. L'intaccatura destra (segnata con 45°) indica il decorso del taglio per un'inclinazione della lama di 45°.
Taglio con un listello fissato al pezzo in lavorazione: per eseguire bordi di taglio precisi è possibile posizionare sul pezzo un listello e guidare la sega circolare con la piastra di guida lungo tale listello.
Taglio con guida parallela:
Per tagli paralleli rispetto a un bordo diritto. La guida parallela (12) può essere applicata su entrambi i lati nell'apposito supporto. Stringere nuovamente la vite di arresto (10). Il modo migliore per determinare il valore esatto della larghezza di taglio si ottiene mediante un taglio di prova.
Taglio con binario di guida 6.31213:
Per bordi di taglio con precisione millimetrica, perfettamente rettilinei e senza sbavature. Il rivestimento antisdrucciolevole provvede a un appoggio stabile e sicuro e consente di proteggere il pezzo da graffiature. Binario di guida 6.31213 vedere capitolo Accessori.
Surriscaldamento della batteria:
In condizioni di impiego particolarmente dure (ad es. per il taglio di tavole di legno spesse), è possibile che la batteria si surriscaldi per l'eccessivo sovraccarico (>60 °C). Per una maggiore durata della batteria, far raffreddare la batteria prima di continuare l'impiego.
8. Manutenzione
Sostituzione della lama
La sega deve essere ferma.
Rimuovere la batteria dal dispositivo.
Il pericolo di taglio sussiste anche quando la lama è ferma. Indossare i guanti di protezione.
Azionare e tenere premuto il pulsante di arresto alberino (22). Ruotare l'albero portalama
lentamente mediante la chiave esagonale (23) applicata nella vite di fissaggio della lama (18) finché l'arresto non scatta in posizione.
Svitare la vite di arresto della lama in senso antiorario e rimuovere la flangia esterna (24) della lama. Spostare all'indietro la calotta di protezione mobile (28) e rimuovere la lama.
Accertarsi che la flangia interna della lama (27) sia inserita correttamente: la flangia lama (27) ha 2 lati, diametro 20 mm e 5/8" (16). Verificare la precisione della sede che va dal di alloggiamento della lama alla flangia interna. Le lame applicate erroneamente ruotano in modo irregolare e provocano la perdita del rollo.
Inserire la lama nuova. Osservare il corretto senso di rotazione. La direzione di rotazione è indicata mediante frecce sulla lama e sulla calotta di protezione. Le superfici di appoggio tra la flangia interna (27), la lama (25), la flangia esterna (24) e la vite di fissaggio (23) della lama devono essere pulite.
Applicare la flangia esterna della lama (24).
Accertarsi che la flangia esterna della lama (24) sia inserita correttamente (la scritta è rivolta verso l'esterno).
Stringere la vite di fissaggio della lama (23) con la chiave esagonale (18) (max. 5 Nm).
Utilizzare solamente lame affiliate e integre. Non utilizzare lame che presentino incrinature are deformate.
Non utilizzare lame realizzate in acciaio rapido altolegato (HSS).
Non utilizzare lame che non corrispondono ai dati caratteristici prestabiliti.
Utilizzare soltanto lame il cui diametro sia conforme alle scritte riportate sulla sega.
La lama deve essere indicata per il numero di giri a vuoto.
Utilizzare una lama adatta per il materiale che si intende tagliare.
Utilizzare solo lame originali Metabo. Le lame previste per il taglio di legno o materiali simili no essere conformi alla norma EN 847-1.
9. Pulizia
Rimuovere la batteria dal dispositivo.
Rimuovere regolarmente dalla macchina gli accumuli di polvere. Inoltre pulire le feritoie di ventilazione nel motore con un aspirapolvere. Dev'essere garantito il corretto funzionamento dei dispositivi di protezione (ad es. la calotta di protezione mobile).
10. Accessori
Utilizzare soltanto batterie e accessori originali Metabo o CAS (Cordless Alliance System).
ITALIANOit
Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.
Vedere pagina 4.
A Sacchetto raccoglipolvere
B Binario di guida
C Binario di troncatura
D Morsetto rapido. Per il fissaggio del binario di guida.
E Lame per seghe circolari. Per risultati di taglio puliti nei tagli longitudinali e obliqui in legno tenero e duro.
F Caricabatteria
G Batterie di diverse capacità. Acquistare solo batterie con la tensione adatta al proprio elettroutensile
H Aspiratori universali Metabo
I Tubo flessibile di aspirazione
La gamma completa degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.
11. Riparazione
Gli interventi di riparazione degli elettroutensili sono riservati esclusivamente ai tecnici vicisti specializzati!
Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il sito www.metabo.com.
Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.
12. Rispetto dell'ambiente
Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di utensili fuori servizio, imballaggi e accessori.
I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al sito www.metabo.com, nella sezione Assistenza.
Solo per i Paesi UE: non smaltire gli elettroutensili tra i rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sugli utensili elet-
trici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile.
Le batterie non devono essere smaltite tra i rifiuti domestici! Consegnare le batterie difettose o usate al rivenditore Metabo!
Non gettare le batterie in acqua.
Prima di effettuare lo smaltimento, scaricare la batteria all'interno dell'elettroutensile. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo).
13. Dati tecnici
Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico.
U = tensione della batteria
n0 =numero di giri al minimo
Tmax = profondità di taglio max.
T90irc =profondità di taglio regolabile ( 90irc )
T45irc = profondità di taglio regolabile (45irc
A =angolo di taglio obliquo regolabile
∅ = d i a m e t d = diametro di foratura lama a = spessore max. del corpo base della lama b = larghezza di taglio max. della lama m = p e s o
Valori misurati a norma EN 62841.
Temperatura ambiente consentita durante il funzionamento: da -20 °C a 50 °C (con temperature inferiori a 0 °C le prestazioni sono limitate).
Temperatura ambiente consentita durante lo stoccaggio: da 0 °C a 30 °C
--- Corrente continua
I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti).
Valori di emissione
Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo.
Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma EN 62841:
ah,D =valore di emissione vibrazione (taglio di pannelli di truciolato)
Kh,D =incertezza (vibrazioni)
Livello sonoro classe A tipico:
LpA =livello di pressione acustica
LWApA =livello di potenza acustica
KpA, KWA=incertezza
Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A).
Indossare le protezioni acustiche!
= Corriente continua
- Dichiarazione di conformità
- Utilizzo conforme
- Avvertenze generali di sicurezza
- Avvertenze specifiche di sicurezza
- Funzionamento sega
- Contraccolpo - Cause e relative avvertenze di sicurezza
- ITALIANOit
- Funzione della calotta di protezione inferiore
- Sintesi
- Messa in funzione, regolazione
- Batteria
- Rimozione:
- Inserimento:
- Regolazione della profondità di taglio
- Regolazione obliqua della lama per il taglio inclinato
- Correzione dell'angolo della lama
- Bocchetta di aspirazione
- Utilizzo
- Sistema di monitoraggio multifunzionale della macchina
- Cause e soluzioni:
- Accensione e spegnimento
- Avvertenze per il lavoro
- Taglio con guida parallela:
- Taglio con binario di guida 6.31213:
- Surriscaldamento della batteria:
- Manutenzione
- Sostituzione della lama
- Pulizia
- Accessori
- Riparazione
- Rispetto dell'ambiente
- Dati tecnici
- Valori di emissione
Marca : METABO
Modello : KS 18 LTX 57 BL
Categoria : Seghetto
