Tuotetyyppi	Akkukäyttöinen pyörösaha
Merkki	Metabo
Malli	KS 18 LTX 57 BL
Akun jännite	18 V
Tyhjäkäyntinopeus	5000 rpm
Suurin leikkuusyvyys	57 mm
Leikkuusyvyys 90°	57 mm
Leikkuusyvyys 45°	40 mm
Säädettävä leikkuukulma	0° - 45°
Terän halkaisija	165 mm
Terän reikä	20 mm
Paino (ilman akkua)	3,7 kg
Virtalähde	Litiumioniakku 18 V (Li-Power, LiHD)
Päätoiminnot	Suora leikkuu, viistoleikkuu, rinnakkaisohjain, pölynimu, akun varaustason ilmaisin
Huolto ja puhdistus	Puhdista säännöllisesti tuuletusaukot ja suojakotelo; vaihda terä, jos se on tylsynyt
Turvallisuus	Alempi suojakotelo, karalukituspainike, ylikuormitus- ja täyspurkaussuojaus
Varaosat ja korjattavuus	Sahaterät, akut, laturit, ohjauskiskot; korjaus valtuutetulla Metabo-sähköasentajalla
Yleistä tietoa	EU-vaatimusten mukainen, yhteensopiva CAS-järjestelmän (Cordless Alliance System) kanssa, irrotettava akku

Usein kysytyt kysymykset - KS 18 LTX 57 BL METABO

Kuinka vaihdan sahanterän?

Irrota ensin akku. Paina karalukituspainiketta (22) ja kierrä lukitusruuvia (23) kuusiokoloavaimella (18) vastapäivään. Poista ulompi laippa (24) ja liikkuva suojakotelo (28) poistaaksesi terän. Asenna uusi terä pyörimissuunnan mukaisesti ja kiristä ruuvi enintään 5 Nm:n vääntömomentilla.

Mitä akkua tämän sahan kanssa tulisi käyttää?

Käytä ainoastaan Metabo- tai CAS (Cordless Alliance System) -akkuja, joiden jännite on 18 V. Sarjat Li-Power ja LiHD ovat yhteensopivia. Älä koskaan käytä viallisia tai epämuodostuneita akkuja.

Kuinka säädän leikkuusyvyyden?

Löysää sahan sivulla oleva lukitusvipu (19). Säädä haluttu syvyys asteikolla (16); terän tulee ulottua enintään puolet hampaan korkeudesta työkappaleen alle. Kiristä vipu.

Kuinka käytän rinnakkaisohjainta?

Aseta rinnakkaisohjain (12) ohjauslevyn (15) uriin. Säädä leikkuuleveys ja kiristä ruuvi (10). Parhaan tarkkuuden saavuttamiseksi tee koesahaus. Rinnakkaisohjain mahdollistaa suorat ja työkappaleen reunan suuntaiset leikkaukset.

Mitä tehdä, jos saha pysähtyy yhtäkkiä?

Tämä voi johtua tyhjentyneestä akusta (LED-valon vilkkuminen) tai ylikuumenemisesta. Anna koneen tai akun jäähtyä. Jos pysähtyminen toistuu, tarkista, ettei terä ole juuttunut. Vapauta liipaisin ja käynnistä uudelleen painamalla lukituspainiketta (6).

Mitä säännöllistä huoltoa tarvitaan?

Puhdista säännöllisesti tuuletusaukot ja ohjauspinnat pölynimurilla. Irrota akku ennen huoltoa. Tarkista liikkuvan suojakotelon toiminta ja vaihda terä, jos se on tylsää tai vaurioitunut.

Voinko sahata metallia tällä sahalla?

Ei, tämä akkukäyttöinen pyörösaha on tarkoitettu puulle, muoveille ja vastaaville materiaaleille. Älä käytä soveltumattomia teriä (esim. HSS-terästä). Metallin sahaamiseen käytä erikoistyökalua.

Kuinka säädän leikkuukulman viistoleikkausta varten?

Löysää koneen etuosassa olevat lukitusruuvit (1). Kallista leikkuupäätä ohjauslevyyn nähden. Kulma luetaan asteikosta (2) väliltä 0° - 45°. Kiristä ruuvit säädön jälkeen.

Mikä on Metabo-sahan takuu?

Lakisääteinen takuu on voimassa. Lisätietoja saat jälleenmyyjältä tai verkkosivustolta www.metabo.com. Akuilla ja tarvikkeilla on oma takuunsa.

Mistä voin ostaa tarvikkeita (terät, kiskot, akut)?

Käytä ainoastaan alkuperäisiä Metabo-tarvikkeita. Löydät ne valtuutetuilta jälleenmyyjiltä, osoitteesta www.metabo.com tai rautakaupoista. Tarkista yhteensopivuus mallisi kanssa (esim. ohjauskisko 6.31213).

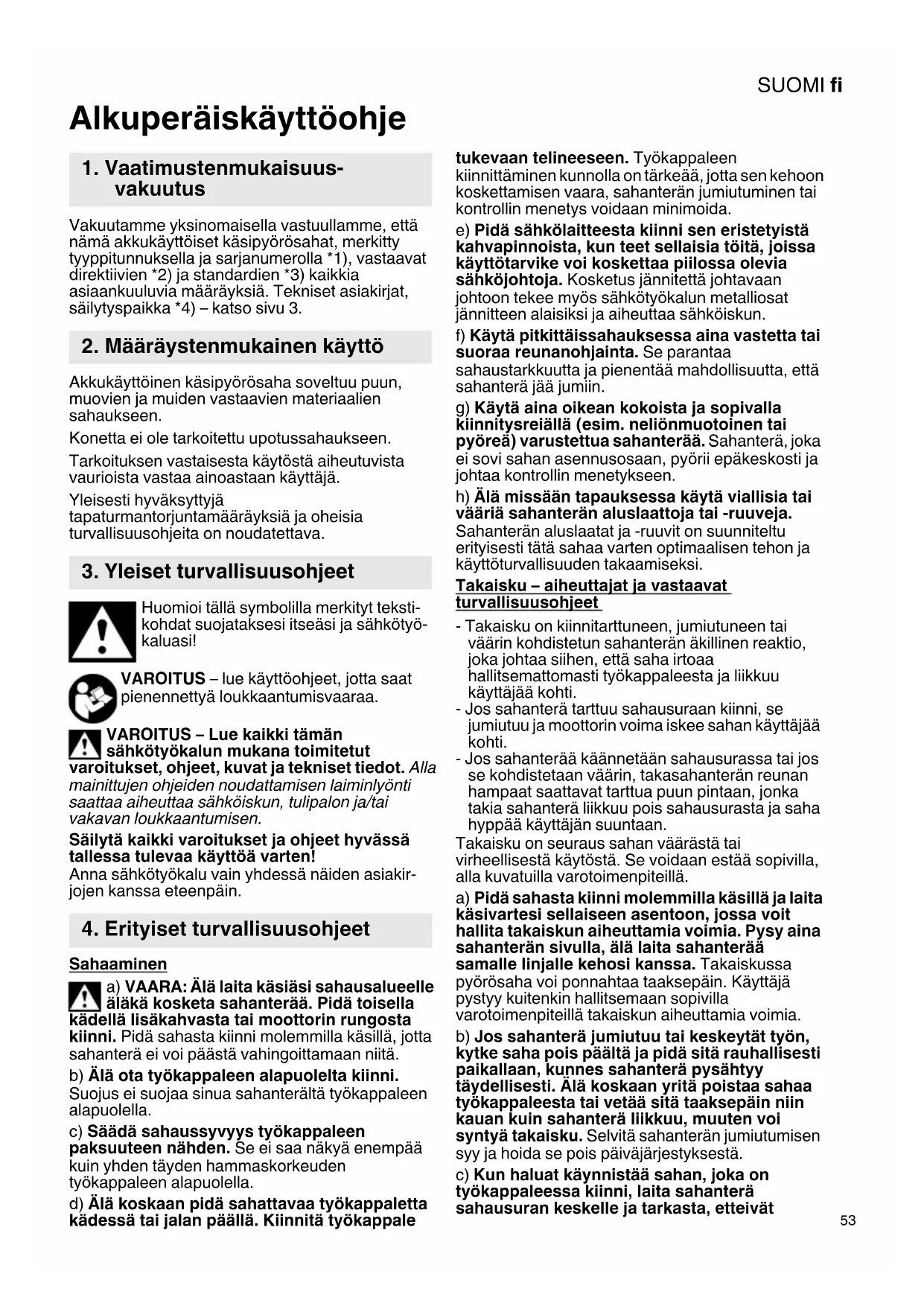

KÄYTTÖOHJE KS 18 LTX 57 BL METABO

Alkuperäiskäyttöohje

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä akkukäyttöiset käsipyörösahat, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 3.

2. Määräystenmukainen käyttö

Akkukäyttöinen käsipyörösaha soveltuu puun, muovien ja muiden vastaavien materiaalien sahaukseen.

Konetta ei ole tarkoitettu upotussahaukseen.

Tarkoituksen vastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä

tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseäsi ja sähkötyökaluasi!

VAROITUS – lue käyttöohjeet, jotta saat pienennettyä loukkaantumisvaaraa.

VAROITUS – Lue kaikki tämän sähkötyökalun mukana toimitetut

varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki varoitukset ja ohjeet hyvässä tallessa tulevaa käyttöä varten!

Anna sähkötyökalu vain yhdessä näiden asiakirjojen kanssa eteenpäin.

4. Erityiset turvallisuusohjeet

Sahaaminen

a) VAARA: Älä laita käsiäsi sahausalueelle äläkä kosketa sahanterää. Pidä toisella
kädellä lisäkahvasta tai moottorin rungosta kiinni. Pidä sahasta kiinni molemmilla käsillä, jotta sahanterä ei voi päästä vahingoittamaan niitä.
b) Älä ota työkappaleen alapuolelta kiinni. Suojus ei suojaa sinua sahanterältä työkappaleen alapuolella.
c) Säädä sahaussyvyys työkappaleen paksuuteen nähden. Se ei saa näkyä enempää kuin yhden täyden hammaskorkeuden työkappaleen alapuolella.
d) Älä koskaan pidä sahattavaa työkappaletta kädessä tai jalan päällä. Kiinnitä työkappale

tukevaan telineeseen. Työkappaleen kiinnittäminen kunnolla on tärkeää, jotta sen kehoon koskettamisen vaara, sahanterän jumiutuminen tai kontrollin menetys voidaan minimoida.

e) Pidä sähkölaitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja. Kosketus jännitettä johtavaan johtoon tekee myös sähkötyökalun metalliosat jännitteen alaisiksi ja aiheuttaa sähköiskun.
f) Käytä pitkittäissahauksessa aina vastetta tai suoraa reunanohjainta. Se parantaa sahaustarkkuutta ja pienentää mahdollisuutta, että sahanterä jää jumiin.
g) Käytä aina oikean kokoista ja sopivalla kiinnitysreiällä (esim. neliönmuotoinen tai pyöreä) varustettua sahanterää. Sahanterä, joka ei sovi sahan asennusosaan, pyörii epäkeskosti ja johtaa kontrollin menetykseen.
h) Älä missään tapauksessa käytä viallisia tai vääriä sahanterän aluslaattoja tai -ruuveja.

Sahanterän aluslaatat ja -ruuvit on suunniteltu erityisesti tätä sahaa varten optimaalisen tehon ja käyttöturvallisuuden takaamiseksi.

Takaisku – aiheuttajat ja vastaavat turvallisuusohjeet

• Takaisku on kiinnitarttuneen, jumiutuneen tai väärin kohdistetun sahanterän äkillinen reaktio, joka johtaa siihen, että saha irtoaa hallitsemattomasti työkappaleesta ja liikkuu käyttäjää kohti.
• Jos sahanterä tarttuu sahausuraan kiinni, se jumiutuu ja moottorin voima iskee sahan käyttäjää kohti.
• Jos sahanterää käännetään sahausurassa tai jos se kohdistetaan väärin, takasahanterän reunan hampaat saattavat tarttua puun pintaan, jonka takia sahanterä liikkuu pois sahausurasta ja saha hyppää käyttäjän suuntaan.

Takaisku on seuraus sahan väärästä tai virheellisestä käytöstä. Se voidaan estää sopivilla, alla kuvatuilla varotoimenpiteillä.

a) Pidä sahasta kiinni molemmilla käsillä ja laita käsivartesi sellaiseen asentoon, jossa voit hallita takaiskun aiheuttamia voimia. Pysy aina sahanterän sivulla, älä laita sahanterää samalle linjalle kehosi kanssa. Takaiskussa pyörösaha voi ponnahtaa taaksepäin. Käyttäjä pystyy kuitenkin hallitsemaan sopivilla varotoimenpiteillä takaiskun aiheuttamia voimia.
b) Jos sahanterä jumiutuu tai keskeytät työn, kytke saha pois päältä ja pidä sitä rauhallisesti paikallaan, kunnes sahanterä pysähtyy täydellisesti. Älä koskaan yritä poistaa sahaa työkappaleesta tai vetää sitä taaksepäin niin kauan kuin sahanterä liikkuu, muuten voi syntyä takaisku. Selvitä sahanterän jumiutumisen syy ja hoida se pois päiväjärjestyksestä.
c) Kun haluat käynnistää sahan, joka on työkappaleessa kiinni, laita sahanterä sahausuran keskelle ja tarkasta, etteivät

SUOMIfi

sahanterän hampaat ole tarttuneet

työkappaleeseen. Jos sahanterä jää kiinni, se voi liikkua työkappaleesta pois tai aiheuttaa takaiskun, kun saha käynnistetään uudelleen.

d) Tue suuret levyt pienentääksesi takaiskun vaaraa sahanterän jumiutumistapauksessa.

Suuret levyt voivat taipua oman painonsa alla. Levyt on tuettava molemmilta puolilta, sekä sahausuran läheltä että reunoilta.

e) Älä käytä tylsiä tai viallisia sahanteriä.

Sahanterät, joiden hampaat ovat tylsät tai väärin kohdistettu, aiheuttavat liian kapean sahausraon takia enemmän kitkaa, sahanterä jumiutumisen ja takaiskun.

f) Kiristä ennen sahausta sahaussyvyyden ja sahauskulman säätimet. Jos muutat säätöjä sahauksen aikana, sahanterä voi jäädä jumiin ja aiheuttaa takaiskun.

g) Ole erityisen varovainen sahatessasi valmiina oleviin seiniin tai muihin ei-näkyvillä oleviin kohtiin. Sahanterä voi tarttua upotussahauksessa piilossa olevaan esineeseen ja aiheuttaa takaiskun.

Alasuojuksen toiminta

a) Tarkasta ennen jokaista käyttökertaa, sulkeutuuko alasuojus virheettömästi. Älä käytä sahaa, jos alasuojus ei liiku vapaasti ja sulkeudu välittömästi. Älä koskaan kiinnitä tai sido alasuojusta avatussa asennossa kiinni.

Jos saha putoaa vahingossa lattialle, alasuojus saattaa taipua. Avaa suojus vivulla (26) ja varmista, että se pääsee liikkumaan vapaasti ja ettei se kosketa sahanterää eikä muitakaan osia missään sahauskulmassa ja -syvyydessä.

b) Tarkasta alasuojuksen jousten toiminta. Huollata saha ennen käyttöä, jos alasuojus tai jousi eivät toimi virheettömästi. Vialliset osat, lastujen takertuvat kerrostumat tai kasaantumat hidastavat alasuojuksen toimintaa.

c) Avaa alasuojus kädellä vain erikoissahausten yhteydessä, kuten esimerkiksi "upotus- ja kulmasahauksissa".

Avaa alasuojus vivulla (26) ja päästä se vapaaksi heti kun sahanterä uppoaa työkappaleeseen. Kaikissa muissa sahaustöissä alasuojuksen tulee toimia automaattisesti.

d) Älä laita sahaa työpöydälle tai lattialle ilman että alasuojus peittää sahanterän.

Suojaamaton, jälkikäyvä sahanterä liikuttaa sahaa sahaussuuntaa vastaan ja sahaa, mitä sen eteen osuu. Huomioi sahanterän jälkikäyntiaika.

Älä käytä hiomalaikkoja.

Älä koske pyörivään työkaluun! Poista lastut ja muut epäpuhtaudet ainoastaan koneen ollessa pysähtyneenä.

Käytä sopivaa pölynsuojanaamaria.

Käytä kuulonsuojaimia.

Käytä suojalaseja.

Paina karan lukitusnupista vain moottorin ollessa pysähdyksissä.

Sahanterää ei saa hidastaa painamalla sivusta.

Liikkuvaa suojusta ei saa lukita sahausta varten taaksevedettyyn asentoon.

Liikkuvan suojuksen täytyy olla vapaasti liikutettava ja sen täytyy palata automaattisesti, kevyesti ja tarkasti pääteasentoonsa.

Sahattaessa voimakkaasti pölyä synnyttäviä materiaaleja kone täytyy puhdistaa säännöllisesti. Suojavarusteiden (esim. liikkuva suojus) moitteeton toiminta täytyy taata.

Aineita, joita työstettäessä muodostuu terveydelle vaarallista pölyä tai höyryä (esim. asbesti), ei saa työstää.

Tarkasta, ettei työstettävässä kappaleessa ole vieraita aineita. Huolehdi töiden yhteydessä siitä, ettet sahaa nauloihin tms.

Jos sahanterä tarttuu kiinni, sammuta moottori heti. Älä yritä sahata erittäin pieniä kappaleita.

Työstettävä kappale täytyy olla lujasti kiinni ja varmistettu siirtymisen ehkäisemiseksi.

Puhdista hartsin tai liimajäämien tahrimat sahanterät. Likaiset sahanterät lisäävät kitkaa, voivat aiheuttaa sahanterän jumiutumisen ja lisäävät takaiskuvaaraa.

Vältä sahanterän hammaskärkien ylikuumenemista. Vältä työstettävän materiaalin sulamista sahatessasi muovia.

Käytä sellaista sahanterää, joka soveltuu sahattavalle materiaalille.

Poista akku viallisesta koneesta.

Suojaa akut kosteudelta!

Älä käytä viallisia tai vääntyneitä akkuja!

Älä altista akkuja tulelle!

Älä avaa akkuja!

Älä koske akun koskettimiin äläkä oikosulje niitä! Jos konetta ei käytetä, ota siitä akku pois.

Poista akku koneesta ennen säätöjen tai huoltotöiden suorittamista.

Varmista, että kone on pois päältä, kun laitat akun paikalleen.

Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, syttyvää nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla

vedellä ja hakeudu välittömästi lääkärin hoitoon!

Li-lon-akkujen kuljetus:

Li-lon-akkujen lähettämiseen sovelletaan vaarallisten aineiden kuljetusta koskevaa lainsäädäntöä (UN 3480 ja UN 3481). Ota selvää nykyisin voimassaolevista määräyksistä, kun lähetät Li-lon-akkuja. Kysy tarvittaessa neuvoa kuljetusyritykseltä. Sertifioidun pakkauksen voit hankkia Metabolta.

Lähetä akku vain, kun kotelo on ehjä eikä nestettä valu ulos. Ota akku koneesta lähetettäväksi. Varmista koskettimet oikosulun estämiseksi (esimerkiksi tarranauhalla eristämällä).

Pölyrasituksen vähentäminen:

Pölyrasituksen vähentäminen:

VAROITUS – Jotkut pölyt, joita

hiekkapaperilla hiominen, sahaaminen,

hiominen, poraaminen tai muut työt voi aiheuttaa, sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikoja tai muita haittoja lisääntymiskykyä koskien. Esimerkkejä näistä kemikaaleista ovat:

- lyijy lyijyä sisältävistä maaleista

- mineraalipöly muureista, sementistä tai muista muuriaineista

- arseeni ja kromi kemiallisesti käsitellystä puusta. Oma riskisi näiden kuormituksesta riippuu siitä, kuinka usein suoritat tämäntapaisia töitä. Näiden kemikaalien aiheuttamien kuormitusten vähentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja työskentele hyväksytyissä suojavarusteissa, esim. töille tarkoitetuilla pölynaamioilla, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia.

Tämä koskee myös muiden pölyjen ainesosia, kuten joitakin puutyyppejä (tammen tai pyökin pölyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reaktiot, hengitystiesairaudet. Älä anna pölyn päästä elimistöön.

Ota huomioon myös materiaaleja, henkilöitä, käyttökohdetta ja käyttöpaikkaa koskevat määräykset ja kansalliset direktiivit (esim. työturvallisuusmääräykset, hävittäminen).

Kerää hiukkaset niiden muodostumispaikassa, älä levitä niitä ympäristöön.

Käytä erityisiin työtehtäviin soveltuvia lisävarusteita. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää.

Käytä sopivaa pölynimuria.

Vähennä pölyn muodostumista seuraavasti:

- Alä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseäsi, lähellä olevia henkilöitä tai kerääntynyttä pölyä päin.

- Käytä imuria ja/tai ilmanpuhdistinta.

- Tuuleta työpiste hyvin ja pidä puhtaana imuroimalla. Lakaiseminen tai puhaltaminen levittää pölyä.

- Imuroi tai pese suojavaatteet. Älä puhalla, pudista tai harjaa niitä.

5. Yleiskuva

Katso sivua 2.

1 Kiinnitysruuvi (viistosahaus)
2 Asteikko (viistosahauksen kulma)
3 Poistoputki (imuliitäntä/purunpoisto)
4 K a h v a
5 Painokytkin
6 Sulkunuppi
7 K a h v a
8 Säätöruuvi (sahanterän kulman säätö)
9 3 ohjausuraa koneen asettamiseen eri valmistajien ohjauskiskoille
10 Kiinnitysruuvi (suuntaisohjain)
11 Leikkausviivan osoitin
12 Rinnakkaisvaste
13 Akku
14 Akun lukituksen avauspainike
15 Ohjauslevy
16 Asteikko (leikkaussyvyys)
17 Paikka kuusiokoloavaimelle
18 Kuusikoloavain
19 Lukitusvipu (leikkaussyvyys)
20 Kapasiteetti- ja signaalinäyttö
21 Kapasiteettinäytön painike
22 Karan lukitusnuppi
23 Sahanterän kiinnitysruuvi
24 Ulkosahanteränlaippa
25 Sahanterä
26 Vipu (liikkuvan suojuksen kääntämiseen)
27 Sisäsahanteränlaippa
28 liikkuva suojus

6. käyttöönotto, säätö

Poista akku koneesta ennen säätöjen tai huoltotöiden suorittamista. Varmista, että

kone on pois päältä, kun laitat akun paikalleen.

6.1 Akku
