Тип продукту	Акумуляторна циркулярна пила
Бренд	Metabo
Модель	KS 18 LTX 57 BL
Напруга акумулятора	18 В
Швидкість холостого ходу	5000 об/хв
Максимальна глибина різання	57 мм
Глибина різання під 90°	57 мм
Глибина різання під 45°	40 мм
Регульований кут різання	0° до 45°
Діаметр диска	165 мм
Посадковий отвір диска	20 мм
Вага (без акумулятора)	3,7 кг
Живлення	Літій-іонний акумулятор 18 В (Li-Power, LiHD)
Основні функції	Пряме різання, косе різання, паралельний напрям, пиловідсмоктування, індикатор заряду акумулятора
Обслуговування та очищення	Регулярно очищайте вентиляційні щілини та захисний кожух; замінюйте диск, якщо він затупився
Безпека	Нижній захисний кожух, кнопка блокування шпинделя, захист від перевантажень та повного розряду
Запчастини та ремонтопридатність	Пильні диски, акумулятори, зарядні пристрої, напрямні шини; ремонт у авторизованого електрика Metabo
Загальна інформація	Відповідає вимогам ЄС, сумісно з системою CAS (Cordless Alliance System), знімний акумулятор

Часті запитання - KS 18 LTX 57 BL METABO

Як замінити пильний диск?

Спочатку вийміть акумулятор. Натисніть кнопку блокування шпинделя (22) і поверніть гвинт блокування (23) шестигранним ключем (18) проти годинникової стрілки. Зніміть зовнішній фланець (24) та рухомий захисний кожух (28), щоб зняти диск. Встановіть новий диск, дотримуючись напрямку обертання, потім затягніть гвинт з моментом не більше 5 Нм.

Який акумулятор використовувати з цією пилою?

Використовуйте виключно акумулятори Metabo або CAS (Cordless Alliance System) напругою 18 В. Серії Li-Power та LiHD сумісні. Ніколи не використовуйте пошкоджені або деформовані акумулятори.

Як відрегулювати глибину різання?

Відпустіть важіль блокування (19), розташований на боці пили. Встановіть потрібну глибину на шкалі (16); диск повинен виступати не більше ніж на половину зуба під деталлю. Затягніть важіль.

Як використовувати паралельний напрямок?

Вставте паралельний упор (12) у гнізда напрямної пластини (15). Відрегулюйте ширину різання та затягніть гвинт (10). Для оптимальної точності виконайте пробний різ. Паралельний напрямок дозволяє виконувати прямі та паралельні краю деталі різи.

Що робити, якщо пила раптово зупиняється?

Це може бути спричинено розрядженим акумулятором (миготіння світлодіодного індикатора) або перегрівом. Дайте машині або акумулятору охолонути. Якщо блокування триває, перевірте, чи не затиснутий диск. Відпустіть курок і перезапустіть, натиснувши кнопку блокування (6).

Яке регулярне обслуговування потрібне?

Регулярно очищайте вентиляційні щілини та напрямні поверхні пилососом. Перед будь-яким обслуговуванням виймайте акумулятор. Перевіряйте роботу рухомого захисного кожуха та замініть диск, якщо він затупився або пошкоджений.

Чи можна різати метал цією пилою?

Ні, ця акумуляторна циркулярна пила призначена для деревини, пластику та подібних матеріалів. Не використовуйте непідходящі диски (наприклад, із сталі HSS). Для металу використовуйте спеціальний інструмент.

Як відрегулювати кут різання для косого різу?

Відпустіть гвинти блокування (1) на передній частині машини. Нахиліть різальну головку відносно напрямної пластини. Кут зчитується на шкалі (2) від 0° до 45°. Після налаштування затягніть гвинти.

Яка гарантія на пилу Metabo?

Діє законна гарантія. Для отримання додаткової інформації зверніться до свого дилера або на сайт www.metabo.com. Акумулятори та аксесуари мають власну гарантію.

Де я можу придбати аксесуари (диски, шини, акумулятори)?

Використовуйте виключно оригінальні аксесуари Metabo. Ви знайдете їх у авторизованих дилерів, на www.metabo.com або в великих магазинах будівельних матеріалів. Перевірте сумісність з вашою моделлю (наприклад, напрямна шина 6.31213).

ПОСІБНИК КОРИСТУВАЧА KS 18 LTX 57 BL METABO

fi Alkuperäiskäyttöohje 53
no Original instruksjonsbok 59
da Original brugsvejledning 65
pl Oryginalna instrukcja obsługi 71
el Πρωτότυπο οδηγιών λειτουργίας 77
hu Eredeti használati utasítás 84
ru Оригинальное руководство по эксплуатации 90
uk Оригінальна інструкція з експлуатації 98

		KS 18 LTX 57 KS *1) Serial Number: 01857..	18 LTX 57 BL *1) Serial Number: 11857..
UV 18 18
n0	/min 4600	5000
Tmax	min (in) 57	(2 1/4") 57 (2 1/4")
T90irc	mm (in) 57	(2 1/4") 57 (2 1/4")
T45irc	mm (in) 43	(1 11/16") 43 (1 11/16")
A° 0° - 50° 0° - 50°
∅	mm (in) 165	(6 1/2") 165	(6 1/2")
d	mm (in)	20 (25/832")	20 (25/832")
a	mm (in)	max. 1,7 (max. 0.067")	max. 1,7 (max. 0.067")
b	mm (in)	max. 2,6 (max. 0.102")	max. 2,6 (max. 0.102")
m	kg (lbs)	3,4 (7.5)	3,6 (7.9)
ah,D/Kh,D	m/s2	<2,5 / 1,5	<2,5 / 1,5
LpA/KpA	dB (A)	92 / 3	94 / 3
LWA/KWA	dB (A) 103	/3 102	/3

*2) 2014/30/EU, 2006/42/EC, 2011/65/EU
*3) EN 62841-1:2015+A11:2022, EN 62841-2-5:2014, EN IEC 63000:2018

A

628028000

B

FS 80 629010000

FS 160 629011000

FS 250 629013000

FS 310 629014000

©

KFS 30 629015000

KFS 44 629016000

KFS 70 629017000

D

629021000

E

165x20 Z18 WZ 20° 628294000

165x20 Z36 WZ 15° 628295000

165x20 Z18 WZ 20° 628272000

F

ASC 145 etc.

G

18 V 5,5 Ah 625368000 LiHD

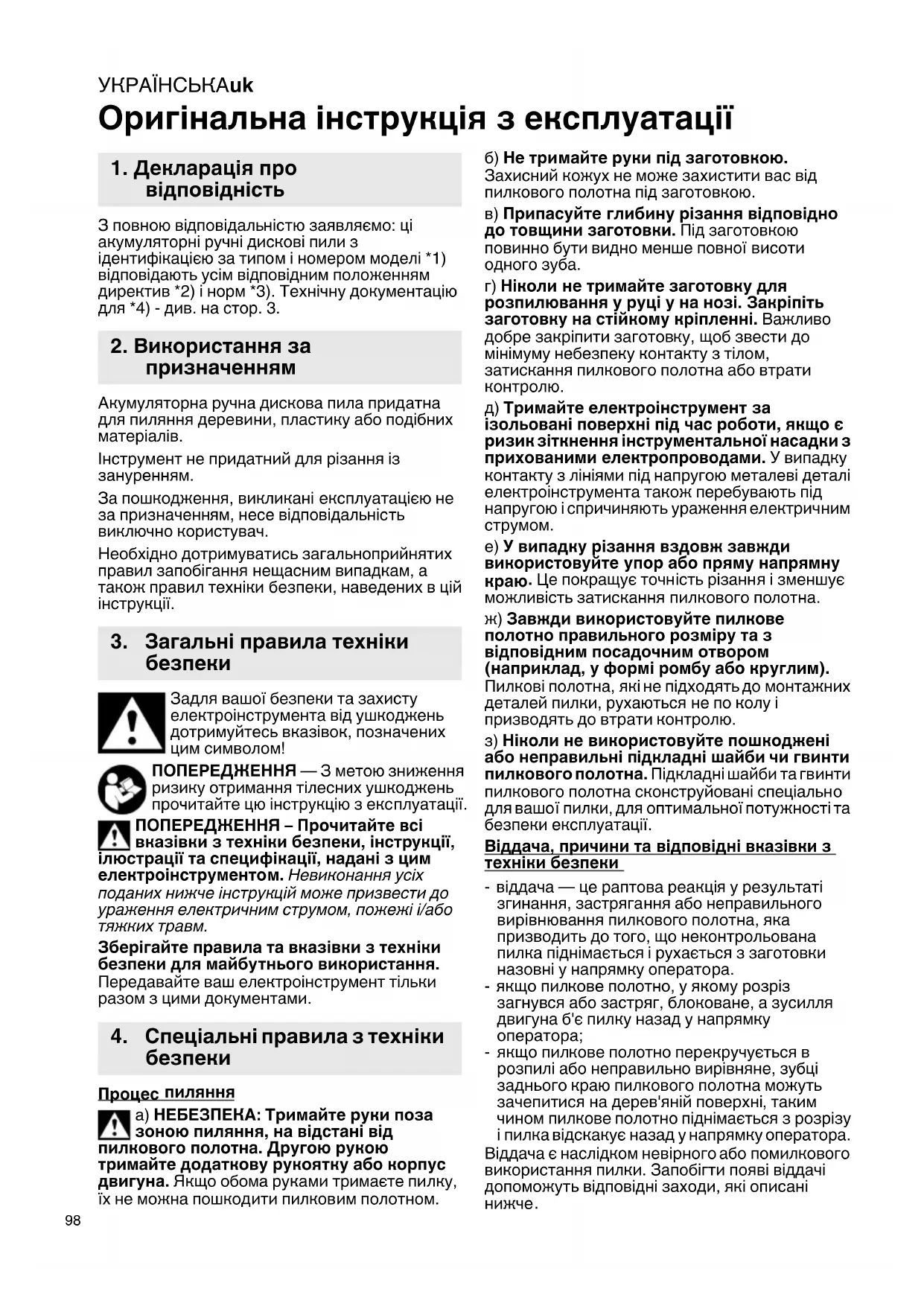

Оригінальна інструкція з експлуатації

1. Декларація про відповідність

З повною відповідальністю заявляємо: ці акумуляторні ручні дискові пили з ідентифікацією за типом і номером моделі *1) відповідають усім відповідним положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3.

2. Використання за призначенням

Акумуляторна ручна дискова пила придатна для пиляння деревини, пластику або подібних матеріалів.

Інструмент не придатний для різання із зануренням.

За пошкодження, викликані експлуатацією не за призначенням, несе відповідальність виключно користувач.

Необхідно дотримуватись загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції.

3. Загальні правила техніки безпеки

Задля вашої безпеки та захисту електроінструмента від ушкоджень дотримуйтесь вказівок, позначених цим символом!

ПОПЕРЕДЖЕННЯ — 3 метою зниження ризику отримання тілесних ушкоджень прочитайте цю інструкцію з експлуатації.

ПОПЕРЕДЖЕННЯ – Прочитайте всі вказівки з техніки безпеки, інструкції, страції та специфікації, надані з цим ктроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або тяжких травм.

Зберігайте правила та вказівки з техніки безпеки для майбутнього використання.

Передавайте ваш електроінструмент тільки разом з цими документами.

4. Спеціальні правила з техніки безпеки

Процес пиляння

а) НЕБЕЗПЕКА: Тримайте руки поза зоною пиляння, на відстані від кового полотна. Другою рукою тримайте додатнову рукоятку або корпус двигуна. Якщо обома руками тримаєте пилку, їх не можна пошкодити пилковим полотном.

б) Не тримайте руки під заготовкою. Захисний кожух не може захистити вас від пилкового полотна під заготовкою.

в) Припасуйте глибину різання відповідно до товщини заготовки. Під заготовкою повинно бути видно менше повної висоти одного зуба.

г) Ніколи не тримайте заготовку для розпилювання у руці у на нозі. Закріпіть заготовку на стійкому кріпленні. Важливо добре закріпити заготовку, щоб звести до мінімуму небезпеку контакту з тілом, затискання пилкового полотна або втрати контролю.

д) Тримайте електроінструмент за ізольовані поверхні під час роботи, якщо є ризик зіткнення інструментальної насадки з прихованими електропроводами. У випадку контакту з лініями під напругою металеві деталі електроінструмента також перебувають під напругою і спричиняють ураження електричним струмом.

e) У випадку різання вздовж завжди використовуйте упор або пряму напрямну краю. Це покращує точність різання і зменшує можливість затискання пилкового полотна.

ж) Завжди використовуйте пилкове полотно правильного розміру та з відповідним посадочним отвором (наприклад, у формі ромбу або круглим).

Пилкові полотна, які не підходять до монтажних деталей пилки, рухаються не по колу і призводять до втрати контролю.

3) Ніколи не використовуйте пошкоджені або неправильні підкладні шайби чи гвинти пилкового полотна. Підкладні шайби та гвинти пилкового полотна сконструйовані спеціально для вашої пилки, для оптимальної потужності та безпеки експлуатації.

Віддача, причини та відповідні вказівки з техніки безпеки

• віддача — це раптова реакція у результаті згинання, застрягання або неправильного вирівнювання пилкового полотна, яка призводить до того, що неконтрольована пилка піднімається і рухається з заготовки назовні у напрямку оператора.
• якщо пилкове полотно, у якому розріз загнувся або застряг, блоковане, а зусилля двигуна б'є пилку назад у напрямку оператора;
• якщо пилкове полотно перекручується в розпилі або неправильно вирівняне, зубці заднього краю пилкового полотна можуть зачепитися на дерев'яній поверхні, таким чином пилкове полотно піднімається з розрізу і пилка відскакує назад у напрямку оператора.
  Віддача є наслідком невірного або помилкового використання пилки. Запобігти появі віддачі допоможуть відповідні заходи, які описані нижче.

а) Тримайте пилку міцно обома руками і встановіть руки в таке положення, у якому можна витримати зусилля віддачі. Завжди тримайте пилкове полотно збоку, ніколи не встановлюйте пилкове полотно на одну лінію з тілом. У випадку віддачі дискова пилка може відскочити назад, проте оператор може опанувати зусилля віддачі відповідними запобіжними заходами.
б) У разі застрягання пилкового полотна або переривання роботи вимкніть інструмент і не виймайте його із заготовки, доки пилкове полотно повністю не зупиниться. Ніколи не намагайтеся витягнути пилку із заготовки або потягнути її назад, доки пилкове полотно рухається — можлива віддача. Встановіть і усуньте причину заклинювання пилкового полотна.
в) Перед тим як знову увімкнути пилку, що знаходиться в заготовці, відцентруйте пилкове полотно в розрізі та переконайтеся, що зубці пилки не застрягли у заготовці. Якщо пилкове полотно застрягло, воно може рухатися з заготовки або спричинити віддачу, якщо пилку знову запустити.
г) Облаштуйте опори від прогину та перекосу для великих плит, щоб звести до мінімуму ризик віддачі через застрягання пилкового полотна. Великі плити можуть прогинатися під власною вагою. Плити потрібно підтримувати з обох боків, а саме поблизу розрізу, а також по краю.
д) Не використовуйте тупі або пошкоджені пилкові полотна. Пилкові полотна з тупими або неправильно вирівняними зубцями через занадто вузький розпил спричиняють підвищення тертя, затискання пилкового полотна та віддачу.
e) Перед пилянням міцно зафінсуйте налаштування глибини різання та кута різання. Якщо впродовж пиляння налаштування зміняться, пилкове полотно може застрягнути і виникає віддача.
ж) Будьте особливо обережні при виконанні різання у стінах та інших зонах, що не проглядаються. Занурене пилкове полотно може при пилянні застрягнути у прихованих об'єктах і спричинити віддачу.

Функція нижнього захисного кожуха

a) Перед кожним використанням перевіряйте, чи гарно закритий нижній захисний кожух. Не використовуйте пилку, якщо нижній захисний кожух не рухається вільно і не закривається негайно. Ніколи не затискайте і не фіксуйте нижній захисний кожух у відкритому положенні. Якщо пилка випадково впаде на підлогу, нижній захисний кожух може погнутися. Відкрийте важелем (26) захисний кожух і переконайтеся, що він вільно рухається і при всіх кутах та глибинах різання не торкається пилкового полотна або інших деталей.

6) Перевірте функцію пружини для нижнього захисного кожуха. Перед використанням виконайте техобслуговування пилки, якщо нижній захисний кожух або пружина не працюють ідеально. Пошкоджені деталі, клейкі відкладення або накопичення стружки спричиняють затримку у роботі нижнього захисного кожуха.
в) Відкривайте нижній захисний кожух вручну лише для особливого різання, наприклад різання із зануренням та під кутом. Відкривайте нижній захисний кожух важелем (26) і відпускайте його, щойно пилкове полотно зануриться у заготовку. При всіх інших роботах з пиляння захисний кожух повинен працювати автоматично.
г) Не відкладайте пилку на верстак або підлогу, не закривши пилкове полотно нижнім захисним кожухом. Незахищене пилкове полотно при запуску рухає пилку проти напрямку різання і пиляє все на своєму шляху. При цьому враховуйте час роботи пилкового полотна за інерцією.

Не використовуйте абразивні диски.

Не доторкайтеся до інструментальної насадки, що обертається! Видаляйте тирсу та інше сміття тільки після повної зупинки інструменту.

Працювати у відповідній пилозахисній масці.

Надягайте захисні навушники.

Надягайте захисні окуляри.

Кнопку фіксатора шпинделя натискайте тільки при вимкненому двигуні.

Пилкове полотно заборонено гальмувати протидією збоку.

Рухомий захисний кожух заборонено фіксувати для пиляння у відтягнутому назад положенні.

Рухомий захисний кожух повинен вільно рухатися, самостійно, легко і точно повертатися у кінцеве положення.

При пилянні матеріалів з сильним утворенням пилу регулярно чистити інструмент. Гарантувати ідеальне функціонування захисних пристроїв (наприклад, рухомого захисного кожуха).

Не допускається обробка матеріалів, що виділяють небезпечні для здоров'я пил або пари (зокрема, азбест).

Перевіряти відсутність сторонніх предметів на заготовці. При роботі завжди стежити за тим, щоб не пиляти цвяхи тощо.

При блокуванні пилкового полотна негайно вимкнути двигун.

Не намагайтеся розпилювати дуже малі заготовки.

УКРАЇНСЬКАук

Під час обробки заготовка повинна надійно прилягати до поверхні і бути закріплена від зсунення.

Очищати пилкове полотно, на якому залишилася смола або клей. Забруднена пилкове полотно спричиняє підвищене тертя, затискання пилкового полотна та підвищену небезпеку віддачі.

Не допускайте перегрівання зубів пилки. Уникайте розплавлювання матеріалів при пилянні пластику. Використовуйте пилкове полотно, що призначене для оброблюваного матеріалу.

Якщо електроінструмент пошкоджений, слід вийняти з нього акумуляторний блок.

Захищайте акумуляторні блоки від вологи!

Не використовуйте пошкоджені або деформовані акумуляторні блоки!

Не піддавайте акумуляторні блоки дії відкритого вогню!

Не розкривайте акумуляторні блоки!

Не торкайтеся контактів акумуляторного блока і не закорочуйте їх!

Якщо інструмент не використовується, вийміть акумуляторний блок з нього.

Перед початком будь-яких робіт з регулювання або технічного обслуговування витягніть акумуляторний блок із електроінструмента.

Упевніться, що електроінструмент при встановленні акумуляторного блока вимкнений.

З несправного літій-іонного акумуляторного блока може витікати слабокисла горюча рідина!

Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку

потрапляння електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря!

Транспортування літій-іонних акумуляторних блоків:

Відправлення літій-іонних акумуляторних блоків підлягає дії Закону про небезпечний вантаж (UN 3480 та UN 3481). Під час відправлення літій-іонних акумуляторних блоків з'ясуйте актуальні чинні норми. У разі необхідності зверніться за інформацією до своєї транспортної компанії. Сертифіковану упаковку можна придбати в Metabo.

Відправляйте акумуляторні блоки лише, якщо корпус не пошкоджений та немає витоку рідини. При відправленні вийміть

акумуляторний блок з інструмента. Вживайте заходи проти короткого замикання контактів (наприклад, ізолюйте клейкою стрічкою).

Зниження впливу пилу:

ПОПЕРЕДЖЕННЯ - пил, що утворився внаслідок шліфування наждачним папером, розпилювання, шліфування, свердління та інших робіт, містить хімічні речовини, що спричиняють рак, вроджені дефекти або інші ушкодження репродуктивної системи. Приклади таких хімічних речовин:

- свинець у фарбі з вмістом свинцю

- мінеральний пил з будівельної цегли, цементу та інших речовин цегляної кладки, а також

- миш'як та хром з хімічно обробленої деревини. Ступінь ризику залежить від того, як часто ви виконуєте цей вид робіт. Щоб зменшити вплив хімічних речовин: працюйте в приміщеннях з достатньою вентиляцією та з затвердженим особистим захисним спорядженням, як-от респіратор, розроблений спеціально для фільтрації мікроскопічних частинок.

Це також стосується пилу від інших матеріалів, наприклад деяких видів дерева (деревинний пил дуба або бука), металу, азбесту. Інші відомі захворювання — це, наприклад, алергічні реакції, захворювання дихальних шляхів.

Уникайте потрапляння пилу всередину тіла.

Дотримуйтесь вказівок стосовно вашого матеріалу, персоналу, сфери та місця використання, а також державних правил (наприклад, положення про охорону праці, утилізацію тощо).

Забезпечуйте уловлювання пилу в місці утворення, не допускайте його відкладення на поверхнях.

Для спеціальних робіт використовуйте відповідне приладдя. Це дозволить зменшити кількість пилу, що неконтрольовано потрапляють у довкілля.

Використовуйте відповідні засоби уловлювання пилу.

Для зменшення впливу пилу:

• не направляйте потік повітря, що виходить з інструмента, на себе, людей, які знаходяться поблизу, та на скупчення пилу;
• використовуйте витяжний пристрій та/або очищувач повітря;
• добре провітрюйте робоче місце та забезпечуйте чистоту за допомогою пилососа. Підмітання та видування здіймає пил у повітря.
• Захисний одяг необхідно очистити за допомогою пилососа або прання. Не можна його продувати, вибивати або чистити щіткою.

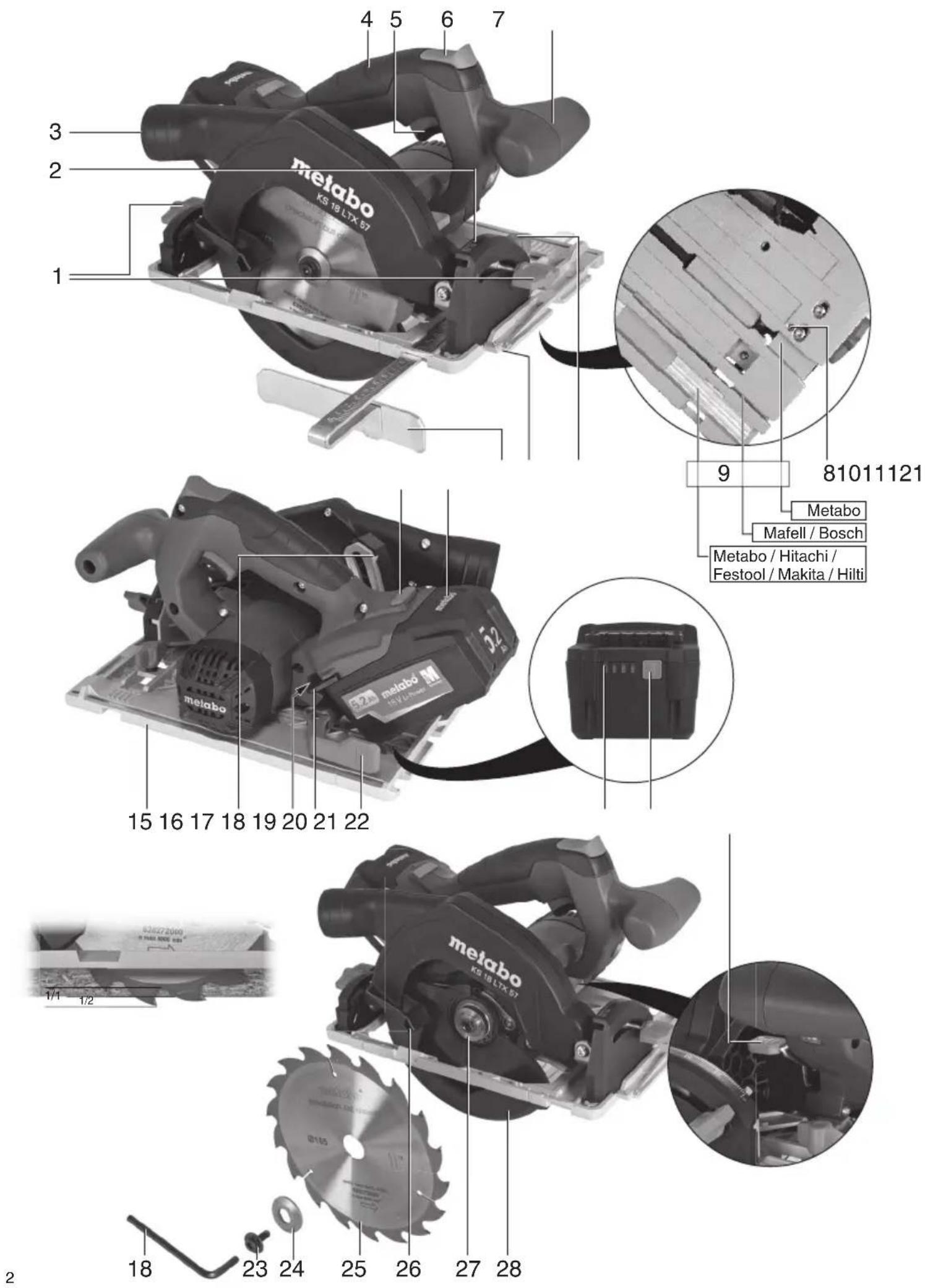

5. Огляд

Див. стор. 2 .

1 Стопорний гвинт (криволінійні розпили)
2 Шкала (кут косого розрізу)
3 Патрубок (відсмоктувальний патрубок / отвір для викидання тирси)
4 Рукоятка
5 Натискний перемикач
6 Стопорна кнопка
7 Рукоятка

8 Гвинт точного налаштування (налаштування кута пилкового полотна)
9 3 Напрямний паз для встановлення інструменту на напрямні планки різних виробників
10 Стопорний гвинт (паралельний упор)
11 Індикатор різання
12 Паралельний упор
13 Акумуляторний блок
14 Кнопка розблокування акумуляторного блока
15 Напрямна пластина
16 Шкала (глибина розрізу)
17 Відділення для шестигранного ключа
18 Шестигранний ключ
19 Стопорний важіль (глибина різання)
20 Індикатор заряду та сигнальний індикатор
21 Кнопка індикатора ємності
22 Кнопка фіксації шпинделя
23 Гвинт для кріплення пилкового полотна
24 Зовнішній фланець пилкового полотна
25 Пилкове полотно
26 Важіль (повернення рухомого захисного кожуха у вихідне положення)
27 Внутрішній фланець пилкового полотна
28 Рухомий захисний кожух

6. Введення у експлуатацію, налаштування

Перед початком будь-яких робіт з регулювання або технічного

обслуговування витягніть акумуляторний блок із електроінструмента. Упевніться, що електроінструмент при встановленні акумуляторного блока вимкнений.

6.1 Акумуляторний блок

Перед використанням зарядіть акумуляторний блок (13).

При зниженні потужності зарядіть акумуляторний блок.

Вказівки щодо заряджання акумуляторного блока див. в інструкції з експлуатації зарядного пристрою Metabo.

Літій-іонні акумуляторні блоки Li-Power, LiHD оснащені сигнальним індикатором ємності (20):

• Натисніть кнопку (21), і світлодіодні індикатори покажуть рівень заряду акумулятора.
• Якщо блимає один світлодіод, акумуляторний блок майже розрядився і потребує заряджання.

Витягання:

Натисніть кнопку розблокування акумуляторного блока (14) і витягніть акумуляторний блок (13) у напрямку вгору.

Встановлення:

Вставте акумуляторний блок (13) до фіксації.

6.2 Регулювання глибини різання

Для регулювання послабте важіль (19). Налаштовану глибину різання можна зчитати на шкалі (16). Знову затягніть стопорний гвинт.

Налаштування глибини різання повинно бути таким, щоб зубці пилкового полотна не виступали під заготовкою більше, ніж на половину висоти зубця. Див. мал. на стор. 3.

6.3 Встановлення пилкового полотна від кутом для різання під кутом

Для налаштування викрутіть стопорні гвинти (1). Нахиліть деталь двигуна до напрямної пластини (15). Налаштований кут можна зчитати на шкалі (2). Знову затягніть стопорні гвинти.

6.4 Коригування кута пилкового полотна

Якщо при 0°пилкове полотно не розташоване під прямим кутом до напрямної пластини: відкоригуйте кут пилкового полотна гвинтом для точного налаштування (8).

6.5 Всмоктувальні патрубки

Відсмоктування тирси:

Для видалення тирси приєднайте пилосос з всмоктувальним шлангом до патрубка для підключення пилососу (3).

7. Експлуатація

7.1 Багатофункціональна система контролю інструмента

Якщо відбувається автоматичне вимкнення інструмента, це означає, що електронний блок активізував режим самозахисту. Подається сигнал застереження (тривалий звуковий сигнал). Він припиняється макс. через 30 секунд або після відпускання натискного перемикача (5).

Незважаючи на наявність цієї захисної функції, при виконанні деяких робіт можливе перевантаження електроінструмента і, як наслідок, його ушкодження.

Причини і способи усунення несправностей:

1. Акумуляторний блок майже розрядився (електроніка захищає акумуляторний блок від ушкодження внаслідок глибокого розряджання). Якщо блимає світлодіодний ліхтар (20), акумуляторний блок майже розряджений. При потребі натисніть кнопку (21) та перевірте стан заряджання на світлодіодному ліхтарі (20). Якщо акумуляторний блок майже розрядився, необхідно знову зарядити його!

2. При тривалому перевантаженні електроінструмента спрацьовує тепловий захист.

Інструмент працюватиме зі зниженою потужністю, доки не встановиться нормальна температура.

УКРАЇНСЬКАук

У разі сильного перегріву інструмент повністю вимикається.

Зачекайте, доки електроінструмент або акумуляторний блок не охолонуть.

Вказівка якщо акумуляторний блок на дотик дуже теплий, охолодження акумуляторного блока можливе у зарядному пристрої «AIR COOLED».

Вказівка: електроінструмент охолоджується швидше в режимі холостого ходу.

1. При занадто високій силі струму (це відбувається, наприклад, при тривалому блокуванні) електроінструмент відключається.

Вимкніть електроінструмент натискним перемикачем (5). Після цього продовжуйте роботу в нормальному режимі (у цьому разі, на додаток до всіх інших вказівок з техніки безпеки, дотримуйтесь, зокрема, вказівок з техніки безпеки, наведених в розділі 4... Віддача...). Уникайте блокування в подальшому.

7.2 Увімкнення і вимкнення

Увімкнення: посуньте блокувальну головку (6) вперед і утримуйте її, потім натисніть натискний перемикач (5).

Вимкнення: відпустіть натискний перемикач (5).

7.3 Робочі вказівки

Не вмикайте і не вимикайте інструмент, якщо пилкове полотно має контакт із заготовкою.

Дочекайтеся, поки пилкове полотно досягне робочої частоти обертання, перш ніж почати виконувати розріз.

При встановленні ручної дискової пилки рухомий захисний кожух повертається на місце заготовкою.

Впродовж пиляння інструмент не віднімайте від матеріалу, коли пилкове полотно обертається. Спочатку дочекайтеся зупинки пилкового полотна.

При блокуванні пилкового полотна негайно вимкнути інструмент.

Не кладіть інструмент, доки пилкове полотно не зупиниться.

Пиляння за прямою розміткою: для цього призначений індикатор різання (11). Ліва насічка (позначена 0°) вказує напрямок пропилу при вертикально спрямованому пилковому полотні. Права насічка (позначена 45°) вказує напрямок пропилу при нахилу пилкового полотна 45°.

Пиляння по планці закріпленій на заготовці: для отримання точного краю розпилювання можна розмістити на заготовці планку і провести вздовж неї ручну дискову пилку з напрямною пластиною.

Пиляння з паралельним упором:

Для пиляння паралельно до прямого краю.

Паралельний упор (12) можна встановити у кріплення з обох сторін. Затягніть стопорний гвинт (10). Краще всього визначити точну ширину різання пробним розпилюванням.

Пиляння з напрямною шиною 6.31213:

Для різання по крайці з точністю до міліметра, ідеально прямого та без сколів. Накладка проти ковзання для надійної опори та для захисту виробу, що обробляється, від подряпин. Напрямна шина 6.31213 див. розділ «Приладдя».

Нагрівання акумуляторних блоків:

За надзвичайно важких умов експлуатації (наприклад, розпилювання товстих дерев'яних дощок) акумуляторний блок може нагріватися (> 60 °C) через велике навантаження. Щоб подовжити термін служби акумуляторних блоків, дочекайтесь охолодження акумуляторного блоку, перш ніж продовжувати роботу.

8. Технічне обслуговування

Заміна пилкового диска

Пилкове полотно має бути повністю зупинене.

Вийміть акумуляторний блок з інструмента.

Небезпека порізу навіть нерухомим пилковим диском. Працювати в захисних рукавицях.

Фіксатор шпинделя (22) натиснути й утримувати. Обертати вал пилки шестигранним ключем (18), вставленим у гвинт кріплення пилкового полотна (23), поки не заскочить фіксатор.

Викрутити гвинт кріплення пилкового полотна проти годинникової стрілки та зняти зовнішній фланець пилкового полотна (24). Витягнути рухомий захисний кожух (28) і зняти пилкове полотно.

Стежте, щоб внутрішній фланець пилкового полотна (27) був вставлений

правильно: внутрішній фланець пилкового полотна (27) має 2 сторони, діаметр 20 мм та 5/8" (16 мм). Переконайтеся, що посадочний отвір пилкового полотна розташований правильно відносно внутрішнього фланця пилкового полотна (27)! Неправильно встановлені пилкові полотна обертаються ексцентрично і призводять до втрати контролю.

Встановити нове пилкове полотно. Стежити за правильним напрямком обертання. Напрямок обертання зазначено стрілкою на пилковому полотні та захисному кожусі. Контактні поверхні між внутрішнім фланцем пилкового полотна (27), пилковим полотном (25), зовнішнім фланцем пилкового полотна (24) та гвинтом кріплення пилкового полотна (23) повинні бути чистими.

Встановити зовнішній фланець пилкового полотна (24). Переконайтеся, що зовнішній

фланець пильного полотна (24) вставлений правильно (написом назовні).

Затягнути кріпильний гвинт пилкового полотна (23) шестигранним ключем (18) (макс. 5 Н·м).

Використовувати лише гострі неушкоджені пилкові полотна. Не

використовувати пилкові полотна з тріщинами або зі зміненою формою.

Не використовувати пилкові полотна з високолегованої швидкорізальної сталі (5).

Не використовувати пилкові полотна, які не відповідають заданим параметрам.

Використовувати лише пилкові полотна з діаметром відповідно до написів на пилі.

Пилкове полотно повинно відповідати кількості обертів холостого ходу.

Використовуйте пилкове полотно, що призначене для оброблюваного матеріалу.

Використовуйте тільки оригінальні пилкові полотна Metabo. Пилкові полотна,

призначені для різання деревини або подібних матеріалів, повинні відповідати вимогам EN 847-1.

9. Очищення

Вийміть акумуляторний блок з інструмента.

Інструмент слід регулярно очищувати від відкладень пилу. Вентиляційні отвори двигуна необхідно очищувати за допомогою пилососа. Гарантувати ідеальне функціонування захисних пристроїв (наприклад, рухомого захисного кожуха).

10. Приладдя

Слід використовувати виключно оригінальні акумуляторні блоки та приладдя Metabo або CAS (Cordless Alliance System).

Використовуйте тільки те приладдя, яке відповідає вимогам і параметрам цієї інструкції з експлуатації.

Див. стор. 4.

A Мішок для збору пилу
В Напрямна шина
С Торцювальна шина
D Швидкозатискний пристрій. Для фіксації напрямної шини.
Е Пилкові диски. Для чистих розпилів при поздовжньому та поперечному розпилюванні м'якої та твердої деревини.

F Зарядний пристрій

G Акумуляторні блоки різної ємності. Купуйте лише ті акумуляторні блоки, напруга яких відповідає вашому електроінструменту

Н Універсальний пилосмок Metabo І Всмоктувальний шланг

Повний асортимент приладдя див. на сайті www.metabo.com або в каталозі.

11. Ремонт

Ремонт електроінструмента повинен здійснюватися тільки кваліфікованими вцями-електриками!

Для ремонту електроінструмента Metabo звертайтесь до регіонального представництва Metabo. Адреси див. на сайті www.metabo.com.

Списки запасних частин можна завантажити на сайті www.metabo.com.

12. Захист довкілля

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і приладдя.

Пакувальні матеріали утилізуються відповідно до їхнього маркування згідно з комунальними правилами. Додаткову інформацію можна знайти на сайті www.metabo.com у розділі «Сервіс».

Тільки для країн ЄС: не утилізуйте електроінструменти разом з побутовими відходами! Згідно з директивою ЄС 2012/

19/EU про електричні та електронні пристрої та відповідними національними нормами відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки.

Не утилізуйте акумуляторні блоки разом з побутовими відходами! Здавайте несправні чи відпрацьовані акумуляторні блоки дилерові фірми Metabo!

Не викидайте акумуляторні блоки у водойми!

Перед тим як утилізувати акумуляторний блок, розрядіть його в електроінструменті. Вживайте заходи проти короткого замикання контактів (наприклад, ізолюйте клейкою стрічкою).

13. Технічні характеристики

Пояснення до даних, наведених на стор. 3.

Залишаємо за собою право на технічні зміни.

U = напруга акумуляторного блока
n₀ = частота обертання на холостому ході
T_max =максимальна глибина різання
T_90^irc = регульована глибина різання (90°)
T_45^irc = регульована глибина різання (45°)
A = кут пиляння налаштовується
∅ =діаметр пилкового полотна
d = діаметр посадочного отвору пилкового полотна
a = макс. товщина основного корпусу пилкового полотна
b = макс. ширина вістря пилкового полотна
m = bara

Результати вимірювань отримані згідно зі стандартом EN 62841.

УКРАЇНСЬКАук

Температура навколишнього середовища під час експлуатації:

від -20 °C до 50 °C (працездатність обмежена при температурі нижче 0 °C). Температура навколишнього середовища під час зберігання: від 0 °C до 30 °C.

— постійний струм

На вказані технічні характеристики поширюються допуски, передбачені чинними стандартами.

Значення емісії шуму

Ці значення дозволяють оцінювати і порівнювати емісію шуму різних електроінструментів. Залежно від умов експлуатації, стану електроінструмента або робочих інструментів фактичне навантаження може бути вище або нижче. Для оцінки зразкового рівня емісії враховуйте перерви в роботі та фази роботи зі зниженим (шумовим) навантаженням. Визначте перелік організаційних заходів щодо захисту користувача з урахуванням тих чи інших значень емісії шуму.

Сумарне значення вібрації (векторна сума трьох напрямків) розраховується відповідно до стандарту EN 62841:

a _ h, D amp; = значення вібрації amp; ( Пиляння алюмінієвих ДСП ) K _ n, D = коефіцієнт похибки (вібрація)

Рівень звукового тиску за типом А:

L _ pA = pivenbzvykovoroticky L _ WA = p i b e h b 3 b y k o v o i n o t u j k h o c t i K _ pA, K _ WA = коефіцієнт похибки

Під час роботи рівень шуму може перевищувати 80 дБ (А).

Працювати в засобах захисту органів слуху!

ТОВ "Метабо Україна"

вул. Зоря на, 22

с. Святопетрівське

Київська обл.

08141, Київ

www.metabo.com
