HASZNÁLATI ÚTMUTATÓ AC4504 Senco

4. Verique se a válvula de

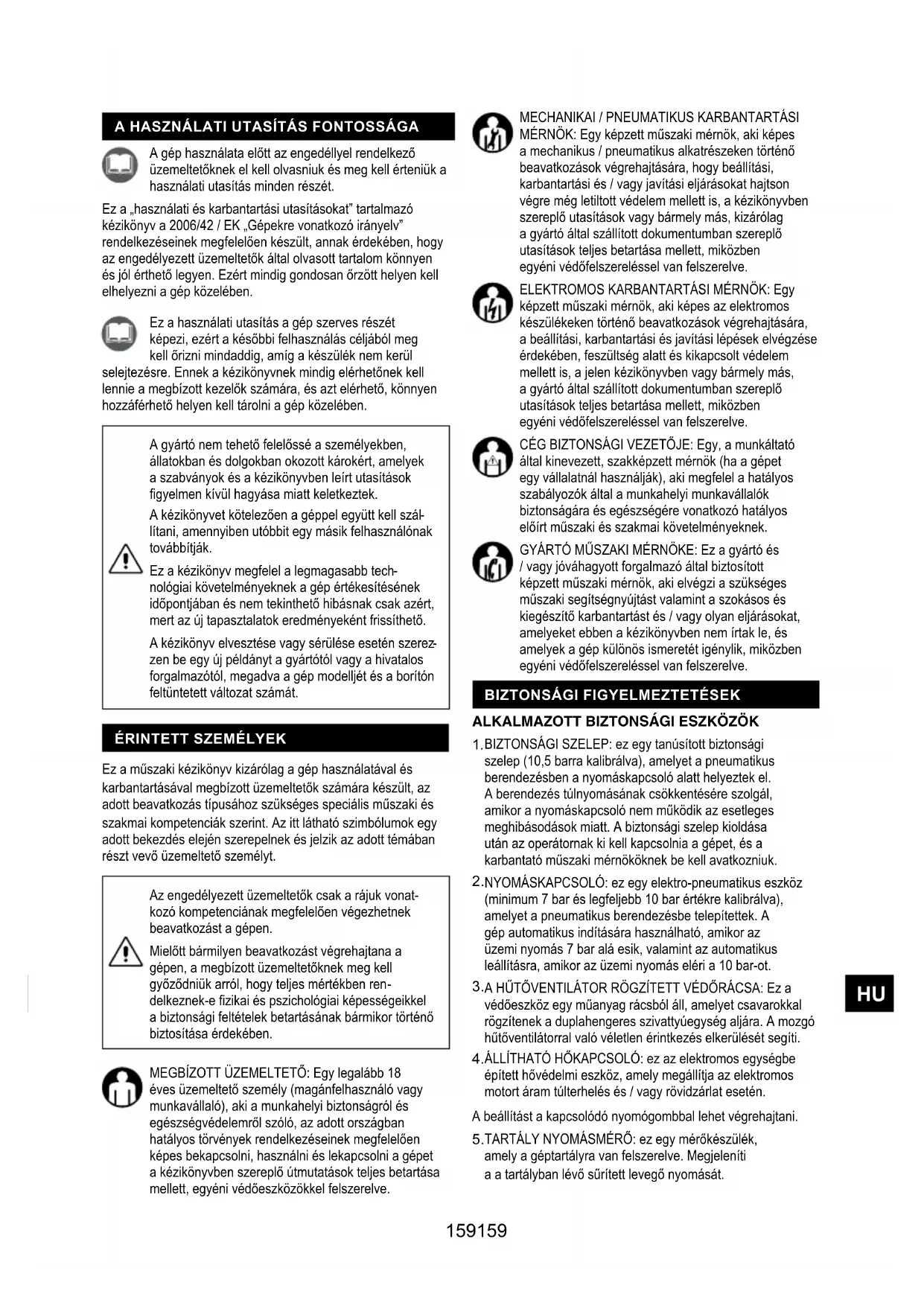

Ez a műszaki kézikönyv kizárólag a gép használatával és karbantartásával megbízott üzemeltetők számára készült, az adott beavatkozás típusához szükséges speciális műszaki és szakmai kompetenciák szerint. Az itt látható szimbólumok egy adott bekezdés elején szerepelnek és jelzik az adott témában részt vevő üzemeltető személyt. MEGBÍZOTT ÜZEMELTETŐ: Egy legalább 18 éves üzemeltető személy (magánfelhasználó vagy munkavállaló), aki a munkahelyi biztonságról és egészségvédelemről szóló, az adott országban hatályos törvények rendelkezéseinek megfelelően képes bekapcsolni, használni és lekapcsolni a gépet a kézikönyvben szereplő útmutatások teljes betartása mellett, egyéni védőeszközökkel felszerelve.

MECHANIKAI / PNEUMATIKUS KARBANTARTÁSI

MÉRNÖK: Egy képzett műszaki mérnök, aki képes a mechanikus / pneumatikus alkatrészeken történő beavatkozások végrehajtására, hogy beállítási, karbantartási és / vagy javítási eljárásokat hajtson végre még letiltott védelem mellett is, a kézikönyvben szereplő utasítások vagy bármely más, kizárólag a gyártó által szállított dokumentumban szereplő utasítások teljes betartása mellett, miközben egyéni védőfelszereléssel van felszerelve. ELEKTROMOS KARBANTARTÁSI MÉRNÖK: Egy képzett műszaki mérnök, aki képes az elektromos készülékeken történő beavatkozások végrehajtására, a beállítási, karbantartási és javítási lépések elvégzése érdekében, feszültség alatt és kikapcsolt védelem mellett is, a jelen kézikönyvben vagy bármely más, a gyártó által szállított dokumentumban szereplő utasítások teljes betartása mellett, miközben egyéni védőfelszereléssel van felszerelve. CÉG BIZTONSÁGI VEZETŐJE: Egy, a munkáltató által kinevezett, szakképzett mérnök (ha a gépet egy vállalatnál használják), aki megfelel a hatályos szabályozók által a munkahelyi munkavállalók biztonságára és egészségére vonatkozó hatályos előírt műszaki és szakmai követelményeknek. GYÁRTÓ MŰSZAKI MÉRNÖKE: Ez a gyártó és / vagy jóváhagyott forgalmazó által biztosított képzett műszaki mérnök, aki elvégzi a szükséges műszaki segítségnyújtást valamint a szokásos és kiegészítő karbantartást és / vagy olyan eljárásokat, amelyeket ebben a kézikönyvben nem írtak le, és amelyek a gép különös ismeretét igénylik, miközben egyéni védőfelszereléssel van felszerelve. Ez a használati utasítás a gép szerves részét képezi, ezért a későbbi felhasználás céljából meg kell őrizni mindaddig, amíg a készülék nem kerül selejtezésre. Ennek a kézikönyvnek mindig elérhetőnek kell lennie a megbízott kezelők számára, és azt elérhető, könnyen hozzáférhető helyen kell tárolni a gép közelében. A gép használata előtt az engedéllyel rendelkező üzemeltetőknek el kell olvasniuk és meg kell érteniük a használati utasítás minden részét. Ez a „használati és karbantartási utasításokat” tartalmazó kézikönyv a 2006/42 / EK „Gépekre vonatkozó irányelv” rendelkezéseinek megfelelően készült, annak érdekében, hogy az engedélyezett üzemeltetők által olvasott tartalom könnyen és jól érthető legyen. Ezért mindig gondosan őrzött helyen kell elhelyezni a gép közelében. A HASZNÁLATI UTASÍTÁS FONTOSSÁGA

A gyártó nem tehető felelőssé a személyekben, állatokban és dolgokban okozott károkért, amelyek a szabványok és a kézikönyvben leírt utasítások gyelmen kívül hagyása miatt keletkeztek. A kézikönyvet kötelezően a géppel együtt kell szál

lítani, amennyiben utóbbit egy másik felhasználónak továbbítják. Ez a kézikönyv megfelel a legmagasabb tech

nológiai követelményeknek a gép értékesítésének időpontjában és nem tekinthető hibásnak csak azért, mert az új tapasztalatok eredményeként frissíthető. A kézikönyv elvesztése vagy sérülése esetén szerez

zen be egy új példányt a gyártótól vagy a hivatalos forgalmazótól, megadva a gép modelljét és a borítón feltüntetett változat számát. Az engedélyezett üzemeltetők csak a rájuk vonat- kozó kompetenciának megfelelően végezhetnek beavatkozást a gépen. Mielőtt bármilyen beavatkozást végrehajtana a gépen, a megbízott üzemeltetőknek meg kell győződniük arról, hogy teljes mértékben ren

delkeznek-e zikai és pszichológiai képességeikkel a biztonsági feltételek betartásának bármikor történő biztosítása érdekében.

BIZTONSÁGI SZELEP: ez egy tanúsított biztonsági szelep (10,5 barra kalibrálva), amelyet a pneumatikus berendezésben a nyomáskapcsoló alatt helyeztek el. A berendezés túlnyomásának csökkentésére szolgál, amikor a nyomáskapcsoló nem működik az esetleges meghibásodások miatt. A biztonsági szelep kioldása után az operátornak ki kell kapcsolnia a gépet, és a karbantató műszaki mérnököknek be kell avatkozniuk.

NYOMÁSKAPCSOLÓ: ez egy elektro-pneumatikus eszköz (minimum 7 bar és legfeljebb 10 bar értékre kalibrálva), amelyet a pneumatikus berendezésbe telepítettek. A gép automatikus indítására használható, amikor az üzemi nyomás 7 bar alá esik, valamint az automatikus leállításra, amikor az üzemi nyomás eléri a 10 bar-ot.

A HŰTŐVENTILÁTOR RÖGZÍTETT VÉDŐRÁCSA: Ez a védőeszköz egy műanyag rácsból áll, amelyet csavarokkal rögzítenek a duplahengeres szivattyúegység aljára. A mozgó hűtőventilátorral való véletlen érintkezés elkerülését segíti.

ÁLLÍTHATÓ HŐKAPCSOLÓ: ez az elektromos egységbe épített hővédelmi eszköz, amely megállítja az elektromos motort áram túlterhelés és / vagy rövidzárlat esetén. A beállítást a kapcsolódó nyomógombbal lehet végrehajtani.

TARTÁLY NYOMÁSMÉRŐ: ez egy mérőkészülék, amely a géptartályra van felszerelve. Megjeleníti a a tartályban lévő sűrített levegő nyomását.160160

A használt biztonsági jelölést egy öntapadós címke mutatja, amelyet a gép külsejére ragasztanak. A jelek jelentése: bar

Veszély: Elektromos áram Veszély: Automatikus indulás Veszély: Magas hőmérséklet A használati utasítás elolvasása kötelező Kötelező lekapcsolni az elektromos áramellátásról Kötelező fülvédő viselése

Kézvédelem (Védőkesztyű) Ha karbantartási beavatkozásra van szükség és nem várható meg az elektromos motor és a kéthengeres szivattyúelem lehűlése. Hallásvédelem (Füldugó) Minden munkafázis során. Lábvédelem (Védőbetétes lábbeli) Az eszköz szállítása során EGYÉNI VÉDŐESZKÖZÖK (PPE)

NYOMÁSMÉRŐ A KIMENETEN: ez egy olyan mérőberendezés, amely a gép pneumatikus berendezésére van felszerelve a gyors levegőkivezető csapnál. Megjeleníti a kimeneti nyomást, amely állítható a megfelelő nyomásszabályozón (0 ÷ 10 bar).

A megbízott üzemeltetőknek tudniuk kell, hogy annak ellenére, hogy a gyártó minden lehetséges műszaki óvintézkedést meghozott a gép biztonságossá tétele érdekében, továbbra is vannak kockázatok. EGYÉB KOCKÁZAT Égésveszély a duplahengeres szivattyúegységgel és az elektromos motorral való véletlen érintkezés miatt. ELŐFOR-

KORISÁG Alacsony és véletlen. Az expozíció akkor fordulhat elő, ha az üzemeltető úgy dönt, hogy önkéntesen egy hibás, tiltott és ésszerűen nem előre látható műveletet hajt végre. KÁR

Könnyű sérülések (legtöbbször gyorsan gyógyulók) KÁR

Biztonsági jelölések. / Az egyéni védőeszközök (PPE) használata kötelező és / vagy a gép lehűlését meg kell várni.

HASZNÁLAT TERÜLETE Ipari, gyártási és polgári szektor. HASZNÁLAT HELYE Beltéri vagy kültéri (feltéve, hogy nem kerül kitételre légköri hatásoknak), megfelelő megvilágítással, szellőztetett környezetben, a szobahőmérsékleten és normál páratar

talom mellett, amely értékek megfelelnek a felhasználás helye szerinti országban hatályos, a munkah lyek biztonságáról és egészségéről szóló rendelkezéseknek. A gépnek vízszintesen kell feküdnie a földön, biztosítva annak st bilitását a súlyához és a teljes méreteihez képest.

FIGYELEM, A BERENDEZÉST

GYERMEKEKTŐL TÁVOL KELL TARTANI. ELŐRE- LÁTHATÓ HASZNÁLAT Légkompresszió (olaj nélkül) megfelelő pneumatikus szerszámok használatához, amelyek megfelelnek a hatályos előírásoknak (pl.: fúvók, feltöltők, mosók, festő vagy homokfúvó pisztolyok; csavarhúzók; ponthegesztők, szegecselők vagy zsírozók). Szigorúan tilos bármely gépben lévő biztonsági berendezés manipulálása, leválasztása és / vagy eltávolítása. Szigorúan tilos bármilyen biztonsági berendezés cseréje vagy bármely alkatrészük cseréje nem gyárti alkatrészekkel. A gép összes biztonsági berendezése megfelelő működésének folyamatos ellenőrzése kötelező. Kötelező minden hibásan működő vagy sérült biztonsági berendezés cseréje. A biztonsági jelzés tiszta tartása kötelező a jó láthatóság biztosítása érdekében. Szigorúan tilos el

távolítani és / vagy megrongálni a gépen alkalmazott biztonsági jelzéseket. A kopott biztonsági jelzéseket kötelező cserélni, ezek pótlását a gyártótól és / vagy jóváhagyott kereskedőtől kell kérni. A kijelölt üzemeltetők nem viselhetnek olyan ruhát és kiegészítőket, amelyek beleakadhatnak a berendezésbe. A gyártó által előírt egyéni védőeszközök használata kötelező. A megbízott üzemeltetők számára kötelező a használt berendezés gyártója által előírt egyéni védőeszközök használata a munka típusa szerint.161161

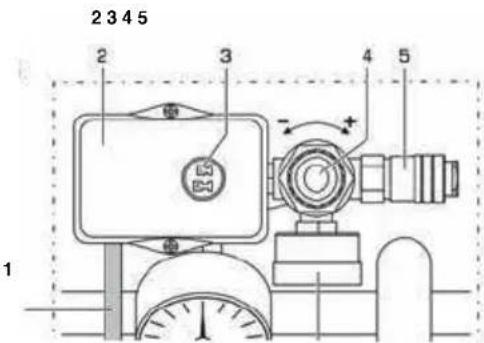

Ahogy a képen látható

Nyomásszabályozó a kimeneten

Gyorslevegő-kimeneti csatlakozó

Nyomásmérő a kimeneten

1. Csatlakoztassa a gépet a hálózathoz úgy, hogy a

tápcsatlakozót a megfelelő aljzatba dugja;

2. Kapcsolja be a gépet a “BE-KI” kapcsoló „BE (I)”

pozícióba állításával (a gép addig működik, amíg a maximális üzemi nyomás a 10 bart el nem éri, akkor automatikusan leáll);

3. Állítsa be a nyomást a kimeneten a megfelelő

szabályozóval, a használt szerszám és a munka típusa szerint. Ellenőrizze a nyomást a megfelelő nyomásmérőben; ELLENŐRZÉSEK BEKAPCSOLÁS ELŐTT

Ezt a gépet kizárólag a 9. bekezdésben leírt rendeltetésszerű felhasználásra tervezték és gyártották, ezért minden más felhasználás és üzemeltetés szigorúan tilos, hogy minden pillanatban biztosítsuk a megbízott kezelők biztonságát, valamint magának a gépnek a hatékonyságát. A jóváhagyott üzemeltetők csak akkor kapcsolhatják be a gépet, miután kötelezően elvégezték a leírt ellenőrzéseket. A gép használata előtt a jóváhagyott üzemeltetőknek el kell olvasni és meg kell értenie ezt a kézikönyvet teljes egészében. Használat során kötelező ellenőrizni, hogy nem felhatalmazott személyek ne kerüljenek a gép közelébe. Az engedéllyel rendelkező üzemeltetők nem hagyhatják felügyelet nélkül a gépet működés és karbantartás közben. Égésveszély áll fenn a duplahengeres szivattyúegységgel és az elektromos motorral való véletlen érintkezés miatt. Vigyázat! Vannak kockázatok!. A gyártó nem vállal felelősséget a személyekben, állatokban és dolgokban keletkezett károkért, a jelen útmutatóban leírt szabványok és gyelmeztetések gyelmen kívül hagyása miatt. A gyártó nem vállal felelősséget az elvégzett munka végső eredményéért, mivel ez kizárólag a használt szerszám típusától és az engedélyezett üzemeltetők szakképzettségétől függ. Tilos a nyomásszabályozó csavarása a kimeneten. A menet végén túli húzás a membrán károsodását okozhatja. Szigorúan tilos olyan légcsövek (hosszabbítók), szerelvények és szerszámok használata, amelyek nem megfelelőek és / vagy nem felelnek meg a hatályos előírásoknak. Szigorúan tilos a gépet üzembe helyezni poten- ciálisan robbanásveszélyes környezetben és / vagy éghető porok jelenlétében (pl. faporok, lisztek, cukrok és forgácsok). A gép bekapcsolása előtt a jóváhagyott üzemeltetők kötelesek elvégezni a következő ellenőrzéseket. Használási korlátozások: szigorúan tilos a gépet nem rendeltetésszerűen használni, eltérve az előirányzott felhasználástól (9. cikk). A gépet kötelező gyermekektől elzárva tartani. Használat során kötelező meggyőződni róla, hogy nem jogosult személyek ne kerüljenek közel a géphez. Szigorúan tilos olyan légcsövek (hosszabbítók), szerelvények és szerszámok használata, amelyek nem megfelelőek és / vagy nem felelnek meg a hatályos előírásoknak. A gép daruval és/vagy villás targoncával történő megemelése szigorúan tilos. Szigorúan tilos a sűrített levegős fúvókákat személyek, állatok és dolgok ellen irányítani. Szigorúan tilos a gépet személyek, állatok és dolgok szállítására és / vagy emelésére használni. Szigorúan tilos felállni a gépre. Szigorúan tilos a gépet bármilyen módon és / vagy járművel vontatni. Szigorúan tilos a gépet manuálisan mozgatni veszélyes fokozatú lejtőn fel és / vagy lefelé. Égés

veszély a duplahengeres szivattyúegységgel és az elektromos motorral való véletlen érintkezés miatt. Vigyázat! Kockázatok állnak fenn! HASZNÁLAT- TAL MEGBÍZOTT ÜZEMEL- TETŐK A leírt szakmai követelményeknek megfelelő engedéllyel rendelkező üzemeltető.

1. Ellenőrizze, hogy nincsenek-e nem engedélyezett személyek

2. Ellenőrizze, hogy a biztonsági eszközök a berendezésen

vannak és megfelelően vannak telepítve és működnek.

3. Ellenőrizze, hogy a gép megfelelően van-e elhelyezve.

4. Ellenőrizze, hogy az “”BE-KI”” kapcsoló vagy választó

helyzetben “”KI (0)”” helyzetben van-e.

5. Ellenőrizze, hogy a kondenzátum leeresztő szelepe zárva van-e.

6. Használja a kötelező egyéni védőeszközöket (PPE).

7. Győződjön meg arról, hogy elolvasta és megértette a

„Használati és karbantartási utasítások ”minden részét.

4. Csatlakoztassa a szerszámot a légcsőhöz

5. Csatlakoztassa a légcsövet (hosszabbítót) a gyors

levegő kimeneti csaphoz;”162162

A gép kikapcsolásához a “ BE-KI ”kapcsoló “KI (0)” pozícióba állítása szükséges. A közvetlen veszélyhelyzetek elkerülése érdekében a megbízott üzemeltetők kötelezően elvégzik a következő műveleteket:

1. Állítsa a “be-ki” kapcsolót „Ki (0)” pozícióba a megfelelő

2. Azonnal értesítse a „munkavédelmi vezetőt” a vészhelyzetről

(ha a gépet egy vállalatnál használják).

A munkaciklus végén kapcsolja ki a gépet az alábbiak szerint:”

1. Kapcsolja ki a gépet az“ BE-KI ”kapcsoló “KI (0)” állásba

2. Húzza ki a készüléket a hálózatról a tápcsatlakozó

kihúzásával a megfelelő aljzatból.

3. Válasszuk le a szerszámot a légcsőről (hosszabbító);

4. Válasszuk le a légcsövet (hosszabbítót) a gép gyors levegő

5. Csak a munkaciklus vége esetén vezesse le a

kondenzátumot a tartályból. ÁLLÍTHATÓ HŐVÉDELEM VISSZAÁLLÍTÁSA Ha áramszünet és / vagy rövidzárlat fordul elő a gép elektromos üzemében, az állítható hőkapcsoló leállítja az elektromos motort. Az állítható hőkapcsoló újraindításához az alábbiak szerint járjon el.

1. Állítsa a “BE-KI ”kapcsolót a “KI (0) ”pozícióba;

2. Nyomja meg az állítható hővédelem gombját;

3. A gép újraindítása előtt várjon néhány percet.

KAPCSOLATOK A gépet a hálózathoz csatlakoztathatja, ha a tápcsatlakozót a megfelelő aljzatba dugja. ELEKTROMOS KAPCSOLATOK bar

Csatlakoztassa a szerszámokat a légcsőhöz (hosszabbító);

Csatlakoztassa a légcsövet (hosszabbítót) a gép gyors levegőkivezető csapjához. VÉSZLEÁLLÍTÁS UTÁNI INDÍTÁS Csak és kizárólag a vészhelyzeti okok megszüntetése után, és alaposan megvizsgálva, hogy ezek nem okoztak-e sérüléseket és / vagy rendellenességeket a gépen, a „Munkavédelmi vezető” (ha a gépet egy vállalatnál használják), kapcsolja be a gépet az ismertetett módon.

A rendelkezéseknek megfelelő légcsövek (hosszab- bítók), szerelvények és szerszámok használata kötelező a kapcsolódó gyártók használati és karban

tartási utasításainak megfelelően. Ha a gép egy kis szünet után sem kapcsol be, a megbízott üzemeltetőnek kötelezően kérnie kell a karbantartási műszaki mérnökök és / vagy a hivata

los forgalmazó beavatkozását. Szigorúan tilos olyan légcsövek (hosszabbítók), szerelvények és szerszámok használata, amelyek nem megfelelőek és / vagy nem felelnek meg a hatályos előírásoknak. Kötelező olyan légcsöveket (hosszabbítókat), szerelvényeket és szerszámokat használni, amelyek összhangban vannak a kapcsolódó gyártók használati és karbantartási utasításaiban foglaltakkal. A gyártó nem vállal felelősséget a személyekben, állatokban és dolgokban keletkezett károkért, a fenti gyelmeztetések gyelmen kívül hagyása miatt. A hálózatnak, amelyhez a gépet csatlakoztatják, meg kell felelnie a felhasználás helye szerinti országban hatályos rendeletben előírt követelményeknek, valamint meg kell felelnie a 2. bekezdésben említett műszaki jellemzőknek és megfelelő „földelő” beren

dezéssel ellátottnak kell lennie. A csatlakoztatáshoz használt bármilyen típusú ele

ktromos anyagnak meg kell felelnie a felhasználás feltételeinek, „ce” jelöléssel ellátottnak kell lennie, ha az alacsony feszültségről szóló 2006/95 / EK irányelv hatálya alá tartozik, és meg kell felelnie a felhaszná

lás helye szerinti országban hatályos jogszabályok követelményeinek. A fent leírt gyelmeztetések gyelmen kívül hagyása helyrehozhatatlan károkat okozhat a gép elektromos berendezéseiben és a következő jótállás érvénytelenségéhez vezet. A gyártók nem vállalnak felelősséget semmilyen olyan kárért vagy hibás működésért, amit az elosztó egység által előirányzott tűréshatárokat meghaladó feszültségváltozások okoznak (feszültség ± 10% - frekvencia ± 2%). Szükség esetén a gépet kötelező csatlakoztatni a telepített elektromos teljesítménynél nagyobb teljesítményű generátorokhoz, hogy támo

gassuk a gépet az abszorpciós csúcson indításkor.

6. Végezze el a munkát (a gép automatikusan újraindul,

ha az üzemi nyomás 7 bar alá esik);

7. Ha a munka befejeződött, kapcsolja ki a gépet a

leírtak szerint.163163

A gép megsemmisítésekor kötelezően tartsa be a hatályos előírások előírásait. A gépet alkotó alkatrészeket külön kell választani a különféle anyagok (műanyag, réz, vas stb.) szerint. bar

Biztonsági berendezések Győződjön meg arról, hogy azok megfelelően vannak telepítve a gépre és működnek. Tápkábel és csatlakozó Ellenőrizze szemmel a kopási állapotot. Tartály Minden munkaciklus végén fektesse a gépet a földre, és engedje le a kondenzátumot a tartályból, kinyitva a kondenzátumszelepet. MINDEN HÉTEN

Kerekek Gumiabroncsnyomás ellenőrzése. Szükség esetén fújjon bele levegőt max. 2,5 bar nyomásig.

elöl és hátul Csavarja ki a csavart; Távolítsa el a fedelet; Vegye ki a szűrőt; Tisztítsa levegővel; Helyezze vissza a fedelet megfelelően. FIGYELEM: LÁTHATÓ

Ez magában foglalja az összes tevékenységet, amelyet a gép megfelelő használatának és működési feltételeinek fenntartása érdekében végeznek, a felhatalmazott karbantartó műszaki mérnök által a meghatározott gyakoriságú, különböző típusú beavatkozással (beállítások, szemrevételezés, légszűrők tisztítása stb.) . bar

KIEGÉSZÍTŐ KARBANTARTÁS

Ez magában foglalja az összes tevékenységet, amelyet a gép megfelelő használati és üzemeltetési feltételeinek fenntartása érdekében hajtanak végre különböző típusú beavatkozásokkal (beállítások, csere stb.), amelyeket kizárólag a gyártó szakemberei hajtanak végre a megállapított gyakorisággal, vagy meghibásodás vagy kopás esetén. KARBANTARTÁS

“KIKAPCSOLT KÉSZÜLÉK” ÁLLAPOTA

Mielőtt bármilyen karbantartási és / vagy beállítási műveletet végrehajtana a gépen, kötelezően ürítse ki a tartályt (ne legyen nyomás), szüntesse meg az áramellátást, valamint ellenőrizze, hogy a gép ténylegesen leállt-e és nem kapcsolható be hirtelen (BE-KI kapcsoló ‘’ KI (0)” pozícióban, és az áramellátás kábelét ki kell húzni a hálózati aljzatból és a gép közelében kell elhelyezni a dugót). bar

HIBA OKOK HIBAELHÁRÍTÁS

A gép nem indul el vagy nem áll le vagy nem indul újra. Elektromos áram hiánya.

1. Ellenőrizze, hogy az

“BE-KI”kapcsoló “BE (I)” állásba van-e állítva.

2. Ellenőrizze, hogy a táp-

kábel dugója működik-e és megfelelően van-e bedugva a megfelelő aljzatba;

3. Ellenőrizze, hogy a

lehetséges hosszabbítók és a tápegység kimenete működik-e;

4. Ellenőrizze, hogy a

hálózati főkapcsoló működik-e és BE (I) helyzetben van. Az állítható hőkapcsoló kioldása áram túlterhelés és / vagy rövidzárlat miatt. Kövesse a leírt folyamatot. bar

HIBA - OKOK - HIBAELHÁRÍTÁS Az alábbi táblázat egy sor olyan helyzet mutat be, amelyek a gép használata során előfordulhatnak. Az engedélyezett üzemeltetőknek kizárólag saját ha- táskörükön belül kell végrehajtaniuk tevékenységeket. És ezt a cég munkavédelmi vezetőjének jóváhagyásával tehetik. (ha a gépet egy vállalatnál használják). A jóváhagyott üzemeltetők nem enged

hetik meg, hogy a gépet felügyelet nélkül hagyják működés közben és karbantartás során. Minden kiegészítő karbantartási műveletnél kötelező technikai segítséget kérni a gyártótól vagy a jóváha

gyott forgalmazótól. A megbízott üzemeltetőknek kizárólag saját hatáskörükön belül kell végrehajtaniuk tevéke

nységeket a vállalat munkavédelmi vezetőjének hozzájárulásával (ha a gépet egy vállalatnál használják).164164

HIBA OKOK HIBAELHÁRÍTÁS

A berendezés többször elindul eszközök használata nélkül is. Szivárgás a légcsőből, a szerszámból vagy a pneumatikus berende- zésből.

1. Ellenőrizze, hogy a

pneumatikus berendezés nem sérült-e;

2. Ellenőrizze a légcső és a

szerszám integritását és csatlakozását. Nem jön levegő az eszközből. A tartályban nincs nyomás. Kapcsolja be a gépet és várja meg, amíg a tartály feltöltődik, ellenőrizve a megfelelő nyomásmérő nyomását. Kimeneti nyomás helytelen beállítása. Ellenőrizze, hogy a nyomásmérőn a kimenetnél feltüntetett érték nagyobb-e mint 0 (nulla) bar." Az eszköz sérült. Ellenőrizze az eszköz integritását és hatékonyságát. Csökken a légnyomás a tartályban. Szivárog a levegő a légcsőből, a szerszámból vagy a pneumatikus berende- zésből.

1. Ellenőrizze a pneumatikus

berendezés állapotát.

2. Ellenőrizze a légcső és a

3. Ellenőrizze, hogy a

berendezés légcsöve megfelelően csatlakozik-e a szerszámhoz.

4. Ellenőrizze, hogy a

kondenzátum leeresztő szelep megfelelően zárva van-e. A biztonsági szelep kioldása. Biztonsági szelep meghibá- sodás. Keresse fel a hivatalos forgalmazót. Levegős- zivárgás a nyomáskapc

soló szelepéből leállított beren

dezésnél. Ellenőrizze, hogy nem piszkos vagy kopott-e a szelep. A berendezés remeg és / vagy nagy zajjal működik. Mechanikus törés. Gyakori újraindulás és alacsony teljesítmény. Piszkosak a légszűrők. Tisztítsa meg a szűrőket. CSOMAGOLÁS ALKATRÉSZEK CSOMAGOLÁS A gépet a gyártó kartondobozba csomagolja, amely két fogantyúval van ellátva és az első számú kompresszort és az 1. számú használati és karbantartási utasításokat tartalmazza. KICSOMAGOLÁS Miután a csomagolást a padlóra helyezte, egy stabil, egyenletes felületre, csomagolja ki a gépet a dobozból való eltávolítással a megadott utasításokat betartva.

Ha a gépet hosszú ideig nem használják, akkor biztonságos helyen kell tárolni, megfelelő hőmérsékleten és páratartalom mellett, valamint meg kell védeni a portól. A gép tárolása előtt ajánlott a kondenzátum levezése a légtartályból. ELHELYEZÉS A gépet olyan munkahelyen kell használni, amelynek jellemzői a leírtak, egyenletes padlózaton kell elhely- ezni, biztosítva a stabilitását általános méreteihez és súlyához igazítva. bar

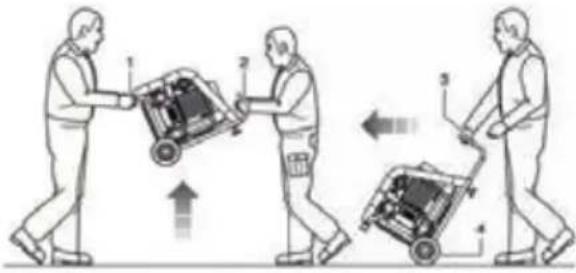

BERENDEZÉS SZÁLLÍTÁSA ÉS KEZELÉSE A gépet két megbízott kezelő szállíthatja kézi úton úgy, hogy az alsó lábat és a fogantyút fogják meg vagy egy megbízott kezelő kézzel kezeli a fogantyúval és a kerekekkel, amelyekkel a berendezése le van látva. bar

Az esetleges csere eredeti pótalkatrészeit kizárólag a gyártótól vagy a hivatalos forgalmazótól lehet beszerezni. Szigorúan tilos a gép bármely alkatrészét nem eredeti alkatrészekre cserélni. A berendezés szállítását kötelezően két megbízott kezelőnek kell végeznie a” kézi teherkezelésről “szóló előírásoknak megfelelően, annak elkerülése érdekében, hogy a kedvezőtlen ergonómiai körülmé

nyek miatt fennálljon a gerinc / ágyéki elváltozások kockázata.” Ajánlott a csomagolást a különféle anyagtípusok szerint ártalmatlanítani, a felhasználási országban hatályos törvények betartása mellett. Annak érdekében, hogy a jóváhagyott üzemeltetők biztonságos helyen dolgozhassanak, javasoljuk, hogy biztosítson minimális távolságot (1 m) mások

tól, tárgyaktól és / vagy akadályoktól.165165

AC4504 Teljesítményfeszültség / Frekvencia V / Hz 230 / 50 Névleges teljesítmény kW 0.24 Max. üzemi nyomás Bar 8 Biztosított zajterhelés szint (Ren.2000/14/CE) dB 58 A motortengely fordulatszáma Rpm 1420 A tartály térfogata litres 4 Hozam (szívott / fújt) Vmin 45 / 28 A környezeti levegő hőmérséklete / páratartalma ℃ / % 5 - 40 / 5 - 95 Teljes tömeg Kg 11 Méretek (szxhxm) mm 355x258x290 AC24016 Teljesítményfeszültség / Frekvencia V / Hz 230 / 50 Névleges teljesítmény kW 1.5 Max. üzemi nyomás Bar 9 Biztosított zajterhelés szint (Ren.2000/14/CE) dB 72 A motortengely fordulatszáma Rpm 1400 A tartály térfogata litros 16 Hozam (szívott / fújt) Vmin 240 / 170 A környezeti levegő hőmérséklete / páratartalma ℃ / % 5 - 40 / 5 – 95 Teljes tömeg Kg 42.5 Méretek (szxhxm) mm 720x510x495 AC12810 Teljesítményfeszültség / Frekvencia V / Hz 230 / 50 Névleges teljesítmény kW 0.75 Max. üzemi nyomás Bar 9 Biztosított zajterhelés szint (Ren.2000/14/CE) dB 65 A motortengely fordulatszáma Rpm 1420 A tartály térfogata litros 10 Hozam (szívott / fújt) Vmin 128 / 80 A környezeti levegő hőmérséklete / páratartalma ℃ / % 5 - 40 / 5 – 95 Teljes tömeg Kg 25.8 Méretek (szxhxm) mm 495x437x459 AC10304 Teljesítményfeszültség / Frekvencia V / Hz 230 / 50 Névleges teljesítmény kW 0.55 Max. üzemi nyomás Bar 9 Biztosított zajterhelés szint (Ren.2000/14/CE) dB 60 A motortengely fordulatszáma Rpm 1400 A tartály térfogata litros 4 Hozam (szívott / fújt) Vmin 103 / 55 A környezeti levegő hőmérséklete / páratartalma ℃ / % 5 - 40 / 5 – 95 Teljes tömeg Kg 17.1 Méretek (szxhxm) mm 405x375x335 AC32024 Teljesítményfeszültség / Frekvencia V / Hz 230 / 50 Névleges teljesítmény kW 2.2 Max. üzemi nyomás Bar 10 Biztosított zajterhelés szint (Ren.2000/14/CE) dB 78 A motortengely fordulatszáma Rpm 1400 A tartály térfogata litros 24 Hozam (szívott / fújt) Vmin 320 / 230 A környezeti levegő hőmérséklete / páratartalma ℃ / % 5 - 40 / 5 – 95 Teljes tömeg Kg 54 Méretek (szxhxm) mm 800x560x535 AC24080 Teljesítményfeszültség / Frekvencia V / Hz 230 / 50 Névleges teljesítmény kW 1.5 Max. üzemi nyomás Bar 9 Biztosított zajterhelés szint (Ren.2000/14/CE) dB 72 A motortengely fordulatszáma Rpm 1400 A tartály térfogata litros 80 Hozam (szívott / fújt) Vmin 240 / 170 A környezeti levegő hőmérséklete / páratartalma ℃ / % 5 - 40 / 5 – 95 Teljes tömeg Kg 63.5 Méretek (szxhxm) mm 545x465x1210 AC12824 Teljesítményfeszültség / Frekvencia V / Hz 230 / 50 Névleges teljesítmény kW 0.75 Max. üzemi nyomás Bar 9 Biztosított zajterhelés szint (Ren.2000/14/CE) dB 65 A motortengely fordulatszáma Rpm 1420 A tartály térfogata litros 24 Hozam (szívott / fújt) Vmin 128 / 80 A környezeti levegő hőmérséklete / páratartalma ℃ / % 5 - 40 / 5 – 95 Teljes tömeg Kg 22.0 Méretek (szxhxm) mm 571x280x575 AC24050 Teljesítményfeszültség / Frekvencia V / Hz 230 / 50 Névleges teljesítmény kW 1.5 Max. üzemi nyomás Bar 9 Biztosított zajterhelés szint (Ren.2000/14/CE) dB 72 A motortengely fordulatszáma Rpm 1400 A tartály térfogata litros 50 Hozam (szívott / fújt) Vmin 240 / 170 A környezeti levegő hőmérséklete / páratartalma ℃ / % 5 - 40 / 5 – 95 Teljes tömeg Kg 40.5 Méretek (szxhxm) mm 730x410x730 AC8305 Teljesítményfeszültség / Frekvencia V / Hz 230 / 50 Névleges teljesítmény kW 0.35 Max. üzemi nyomás Bar 9 Biztosított zajterhelés szint (Ren.2000/14/CE) dB 60 A motortengely fordulatszáma Rpm 1400 A tartály térfogata litros 5 Hozam (szívott / fújt) Vmin 83 / 33 A környezeti levegő hőmérséklete / páratartalma ℃ / % 5 - 40 / 5 - 95 Teljes tömeg Kg 14.1 Méretek (szxhxm) mm 435x410x270 CSOMAGOLÁS A kézikönyv „használati és karbantartási utasításai” fenntartott joga a gyártó tulajdonát képezi. A kézikönyv egyetlen részét sem lehet reprodukálni és (részben vagy egészben) bármilyen másolási módszerrel reprodukálni és a gyártó írásbeli engedélye nélkül kiadni. Minden idézett védjegy a megfelelő tulajdonosoké. FENNTARTOTT JOGOK Service class for all modeis: S3 - 20mn ON/ 10mn OFF166166
