| Terméktípus | Távcső |
| Márka | Zeiss |
| Modell | Victory SFL 8x40 |
| Nagyítás | 8x |
| Lencseátmérő | 40 mm |
| Kilépő pupilla | 5 mm |
| Látómező 1000 m-en | 140 m |
| Látszólagos látószög | 60° |
| Minimális fókusztávolság | 1,5 m |
| Dioptria kompenzáció | ±4 dpt |
| Pupillatávolság | 52-74 mm |
| Prizmarendszer | Schmidt-Pechan |
| Optikai bevonat | T* többrétegű bevonat |
| Nitrogén töltés | Igen |
| Vízállóság | 400 mbar |
| Üzemi hőmérséklet | -20°C-tól +55°C-ig |
| Hosszúság | 144 mm |
| Szélesség (65 mm-es pupillatávolságnál) | 114 mm |
| Súly | 640 g |
| Fókuszáló kerék | Középső |
| Bevonat | LotuTec |
| Szemkagyló | Állítható (4 pozíció) |
| Állvány adapter | 1/4 hüvelyk |
| Csomagolás tartalma | Távcső, szem- és lencsevédő kupakok, nyakpánt, tok, tisztító kendő, gyors útmutató |
| Karbantartás | Fújás, majd optikai kendővel törlés |
Gyakran ismételt kérdések - Victory SFL 8x40 ZEISS
Felhasználói kérdések a következőről Victory SFL 8x40 ZEISS
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Távcsövek PDF formátumban ingyenesen! Találja meg kézikönyvét Victory SFL 8x40 - ZEISS és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. Victory SFL 8x40 márka ZEISS.
HASZNÁLATI ÚTMUTATÓ Victory SFL 8x40 ZEISS

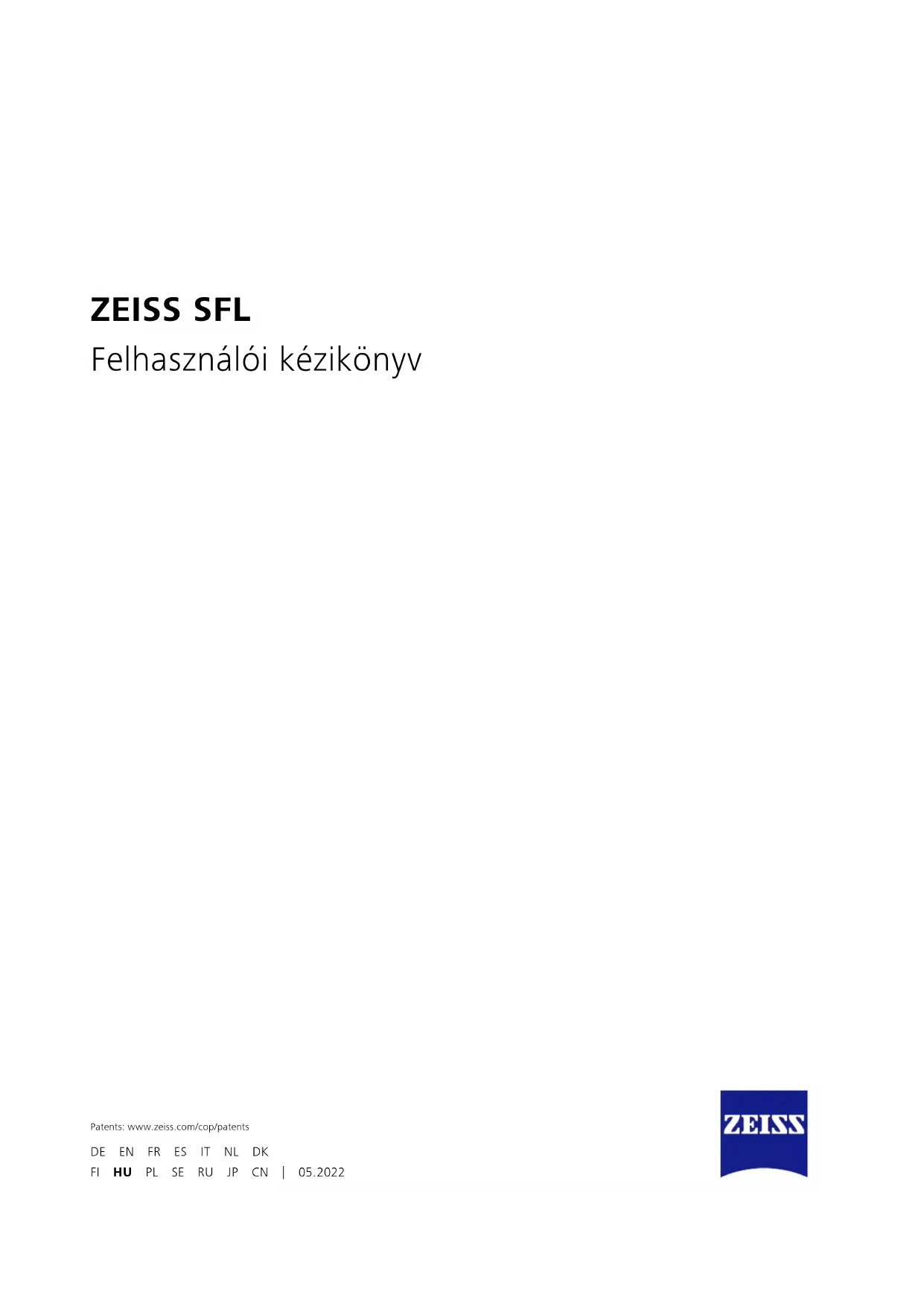

Felhasználói kézikönyv
-
ábra 2. ábra
ALKATRÉSZEK MEGNEVEZÉSE -
Szemlencsevédő fedél
- Szemkagylók
- Dioptriakiegyenlítés
- Tartószíjhurok
- Fókuszáló kerék
- 1/4"-es állványadapter tartója
- Objektivvedő fedél
Gratulálunk az új ZEISS SFL® távcsöhöz. Élvezze a természethű képek impozáns élményét, amely rendkívüli fényerővel és a részletek kifinomult megjelenítésével tűnik ki.
A ZEISS márka termékei kiváló optikai teljesítményükkel, gondos kidolgozásukkal és hosszú élettartamukkal tűnnek ki. Kövesse az alábbi használati tudnivalókat, biztosítva a termék optimális használatát, hogy az hosszú évekig hú kísérője maradhasson.
Vegye figyelembe a biztonsági utasításokat, melyek itt érhetők el:
Termék Rendelési szám Szállítási terjedelem
| 8 x 40 52 40 23 Távcső | Szemlencsevédő fedélObjektlívvédő fedélTartószíj |
| 10 x 40 52 40 24 | Hordtáska tartószíjjalOptikatisztító kendőRövid útmutatóBiztonsági utasítások |
SZEMTÁVOLSÁGHOZ VALÓ IGAZÍTÁS (PUPILLATÁVOLSÁG)
Hajtsa a távcső két felét a középtengely mentén egymás felé, amíg a két szemlencse távolsága az Ön szemtávolságának megfelelő nem lesz. Így a szeme számára optimális képet éri el. Az optimális szemtávolságot akkor éri el, ha a távcsövön át a két szemmel való megfigyelés során egy kör alakú kép jön létre (2. ábra).
KÉPÉLESSÉG BEÁLLÍTÁSA
A távcső rendelkezik egy fókuszáló kerékkel, valamint egy kerékkel a dioptria kiegyenlítéséhez. A beállításhoz csukja be a jobb szemét, és a fókuszáló kerék segítségével állítsa be élesre a képet a távcső bal oldali felén (3. ábra).
Ezt követően csukja be a bal szemét, és állítsa után – ha szükséges – a dioptriakiegyenlítés segítségével a távcső jobb oldali felének képélességét (4. ábra). A dioptriakiegyenlítés beállítása egy „+” és „-” jellel ellátott skálát tartalmaz, és referenciapontként rendelkezik egy indexpontal is. Jegyezze meg a személyes beállítását, így minden távcsönél gyorsan beállíthatja saját dioptriakiegyenlítését.
A különböző távolságokban való élesre állításhoz már csak a fókuszáló kereket kell használnia (5. ábra).
Fontos: A két kép élesre állításához mindig ugyanazt a tárgyat használja!
A SZEMKAGYLÓK BEÁLLÍTÁSA, MEGFIGYELÉS SZEMÜVEGGEL ÉS SZEM-ÜVEG NÉLKÜL
Szemüveg nélküli megfigyeléskor a készüléket kicsavart szemkagylókkal használja. Ehhez az óramutató járásával ellentétes irányba tekerje ki felfelé a szemkagylókat (6. ábra), igény szerint a legfelső állásig (6. ábra - A ábrázolás).
A szemkagylókat négy pozícióban rögzítheti, az alsóban és a felsőben, valamint két köztes pozícióban. Ennek a beállítási lehetőségnek koszönhetően változtatható a szem távolsága a kilépő pupillához képest, és így minden felhasználó számára egyedileg beállítható.
Szemüveggel való megfigyeléskor tekerje a szemkagylókat (az óramutató járásával megegyező irányba) a legalsó állásig (6. ábra - B ábrázolás).
Fontos: Ha a szemkagylókat kitekert állapotban tovább tekeri az óramutató járásával ellentétesen, akkor azok kilazulhatnak. Ez szándékosan van így, lásd „A szemkagylók tisztítása és cseréje”.
A SZEMKAGYLÓK TISZTÍTÁSA ÉS CSERÉJE
Cseréhez vagy tiszításhoz a szemkagylók teljesen letekerhetők a távcsöröl. A 6. ábrán bemutatottak szerint tekerje ki a szemkagylókat a legfelső rögzitett állásukig, majd azonos irányba még kijjebb a meneten, amíg a szemkagylók teljesen letekerednek.
A szemkagylók tisztítását vagy cseréjét követően az óramutató járásával megegyező irányba tekerje be öket teljesen a szemlencsére (läsd még: „A szemkagylók beállítása, Megfigyelés szeműveg nélkül és szeműveggel”). Kicsit erősebben az óramutató járásával megegyező irányba enyhén elforgatva a szemkagylók menete beakad a legalacsonyabb beállításba. Ezt követően a rögzített állások révén a megszokott módon állíthatja be a szem és a szemlencse közötti kivánt távolságot.
A TARTÓSZÍJ ÉS A VÉDŐFEDELEK FELHELYEZÉSE
A csomagolás tartalmazza a tartószijat, a szemlencsevédő fedelet és az objektivvedő fedeleket. A 7. ábrán látható módon a szemlencsevédő fedél rögzítése a távcsövön a tartószíjhurkon keresztül a tartószíjjal történik.
A szíj hosszát a szíj megleszítésével vagy kiengedésével állíthatja be a kívánt mértékre (8. ábra). Szükség szerint a szemlencsevédő fedél másik oldalán ugyanebben a sorrendben járjon el. Saját megítélése szerint a szemlencsevédő fedelet felhelyezheti akár csak az egyik oldaira is.
Az objektívvédő fedelek közül a bal oldalit „L“, a jobb oldalit pedig „R“ betű jelöli, és a bal, illetve a jobb távcsőfélre kell öket felhelyezni (9. ábra).
A SZEMLENCSE- ÉS OBJEKTÍVVÉDŐ FEDÉL HASZNÁLATA
A szemlencsevédő fedelet a szemkagylókra kell helyezni (9. ábra). Ennek során megtarthatja a kívánt pupillatávolságot a kilépésnél. A távcső használata előtt hajtsa le a fedelet (10. ábra).
A felhelyezett objektivvédő fedelek tartósan a távcsövön maradhatnak, és használat előtt csak le kell hajtani öket (10. ábra).
ÁLLVÁNYADAPTEREK FELHELYEZÉSÉ
A ZEISS SFL-sorozat távcsöveit az 1/4"-es ZEISS állványadapterrel vagy a ZEISS Binofix univerzális állványtartóval együtt rögzítheti bármelyik kereskedelmi forgalomban kapható fotóállványon.
A ZEISS állványok és állványadapterek, valamint további tartozékok rendelési számait a „Tartozékok a ZEISS SFL termékekhez” című fejezetben találja.
ÁPOLÁS ÉS KARBANTARTÁS
A távcső ZEISS LotuTec® bevonattal van ellátva. A lencsefelület hatékony védőrétege a különösen sima felületnek és az ezáltal elért lepergető hatásnak köszönhetően érezhetően csökkenti a lencse szennyeződését. A szennyeződések kevésbé tapadnak meg, és ha mégis, akkor gyorsan, könnyen és foltmentesen eltávolíthatók. A LotuTec® bevonat nagyon ellenállóképes és kopásálló.
A lencséken lévő durva szennyeződéseket (pl. homok) ne törölje le, hanem inkább fúvassa le a lencséről, vagy távolítsa el a lencsékről egy finom szálú szórecset segítségével. Az ujjlenyomatok egy bizonyos idő elteltével káros hatással lehetnek a lencse felületére. A lencsefelületek legegyszerűbben rálehelve, majd egy tiszta, optikai célokra alkalmas törlőkendővel utántörölve tisztíthatók. Az optikai eszközökön különösképpen a trópusokon fellépő gombásodás ellen a külső lencsefelületek száraz és állandóan jól szellőző helyen történő tárolása a legjobb megoldás. A ZEISS SFL távcső nem igényel egyéb különleges ápolást.
A ház és a gumírozás szennyeződései töbönyire meleg vízzel, pamutkendővel és enyhe dörzsöléssel eltávolíthatók.
TARTOZÉKOK A ZEISS SFL TERMÉKHEZ ^1
^1 A tartozék nem tartozik a szállítási terjedelembe.
ÜGYFÉLSZOLGÁLAT, PÓTALKATRÉSZEK ÉS GARANCIA
A szervizzel vagy półalkatrészekkel kapcsolatos kérdések esetén, vagy ha a garanciális feltételeket szeretné letölteni, látogasson el a weboldalunkra:
További kérdések esetén forduljon hozzánk az alábbi elérhetőségeken:
ZEISS Customer Service
Carl Zeiss Sports Optics GmbH
Gloelstr. 3–5, 35576 Wetzlar, Németország
Telefon: +49 800 934 77 33
E-mail: consumerproducts@zeiss.com
ZEISS Customer Service USA
Carl Zeiss SBE, LLC
Consumer Products
| 8x40 10x40 | |||
| Nagyítás 8 10 | |||
| Az objektív hasznos átmérője mm 40 40 | |||
| Kilépő pupilla átmérője mm 5 4 | |||
| Szürkületi érték 17,9 20 | |||
| Látómező | m/1.000 m(ft/1000 yds) | 140(420) | 115(345) |
| Szubjektív látószög | ° 60 62 | ||
| Közelállítási határ m (ft) 1,5 (4,9) 1,5 (4,9) | |||
| Dioptriaállítási tartomány dpt ±4±4 | |||
| Pupillatávolság a kilépésnéi mm 18 18 | |||
| Pupillatávolság | mm 52-74 | 52-74 | |
| Prizmarendszer | Schmidt-Pechan | Schmidt-Pechan | |
| Edzés | T* | T* | |
| Nitrogéntöltés | √√ | ||
| Vízhatlanság | mbar | 400 | 400 |
| Üzemi hömérséklet | °C(°F) | -20/+55(-4/+131) | -20/+55(-4/+131) |
| Hossz | mm (in) | 144 (5,7) | 144 (5,7) |
| Szélesség 65 mm-espupillatávolságnál | mm (in) | 114 (4,5) | 114 (4,5) |
| Tömeg | g (oz) | 640 (22,6) | 640 (22,6) |
A müszaki továbblejlesztés érdekében a kivitel és a szállitási terjedelem módosításának joga fenntartva.
