Victory SFL 8x40 - Kiikarit ZEISS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kiikarit
Merkki	Zeiss
Malli	Victory SFL 8x40
Suurennus	8x
Objektiivin halkaisija	40 mm
Lähtöpupilli	5 mm
Näkökenttä 1000 metrillä	140 m
Subjektiivinen näkökulma	60°
Pienin tarkennusetäisyys	1,5 m
Dioptrian korjaus	±4 dpt
Silmäväli	52-74 mm
Prismajärjestelmä	Schmidt-Pechan
Optinen käsittely	T* monikerrospinnoite
Typpitäyttö	Kyllä
Tiiviys	400 mbar
Käyttölämpötila	-20°C - +55°C
Pituus	144 mm
Leveys (65 mm silmäväli)	114 mm
Paino	640 g
Tarkennuspyörä	Keskellä
Päällyste	LotuTec
Okulaarisilmäkkeet	Säädettävät (4 asentoa)
Jalusta-adapteri	1/4 tuumaa
Toimitussisältö	Kiikarit, okulaarin ja objektiivin suojukset, hihna, kotelo, liina, pikaohje
Huolto	Puhalla ja pyyhi optisella liinalla

Usein kysytyt kysymykset - Victory SFL 8x40 ZEISS

Kuinka säätää silmäväli?

Säädä putkien etäisyyttä keskusakselista, kunnes näet molemmilla silmillä yhden pyöreän kuvan. Optimaalinen silmäväli on 52-74 mm.

Kuinka säätää tarkkuutta?

Sulje oikea silmä ja käännä keskimmäistä tarkennuspyörää tarkkuuden säätämiseksi vasemmalle silmälle. Sulje sitten vasen silmä ja säädä dioptrian korjaus oikealle silmälle.

Kuinka säätää dioptrian korjaus?

Käytä dioptrian korjauspyörää (asteikko + / -) sen jälkeen, kun olet säätänyt pääasiallisen tarkennuksen. Merkitse säätö muistiin tulevaa käyttöä varten.

Kuinka käyttää okulaarisilmäkkeitä silmälasien kanssa?

Kun tarkkailet silmälasien kanssa, kierrä silmäkkeet alimpaan asentoon (myötäpäivään). Ilman silmälaseja kierrä ne ylimpään asentoon.

Kuinka puhdistaa linssit?

Suurille likaantumisille puhalla tai käytä pehmeää harjaa. Sormenjäljille puhalla linsseille sumuttaaksesi ne ja pyyhi optisella liinalla. Vältä kuivapyyhkimistä.

Ovatko kiikarit vesitiiviit?

Kyllä, ne ovat vesitiiviitä 400 mbar asti ja täytetty typellä sisäisen huurtumisen estämiseksi.

Voinko käyttää jalustaa?

Kyllä, kiikareissa on 1/4 tuuman liitäntä jalusta-adapterille. Käytä ZEISS-adapteria tai tavallista adapteria.

Mikä on pakkauksen sisältö?

Pakkaus sisältää kiikarit, okulaarisuojukset, objektiivisuojukset, kantohihnan, kotelon hihnalla, puhdistusliinan, pikaohjeen ja turvallisuusohjeet.

Kuinka vaihtaa okulaarisilmäkkeet?

Kierrä silmäkkeet yläasentoon ja jatka vastapäivään, kunnes ne irtoavat. Puhdistuksen tai vaihdon jälkeen kierrä ne kokonaan myötäpäivään ja säädä haluttuun asentoon.

Mistä löydän lisävarusteet?

Lisävarusteet, kuten jalustat, adapterit tai binofix-tuet, on lueteltu ohjeen luvussa ZEISS SFL -lisävarusteet. Ota yhteyttä asiakaspalveluun osoitteella [e-mail] tai verkkosivuston kautta.

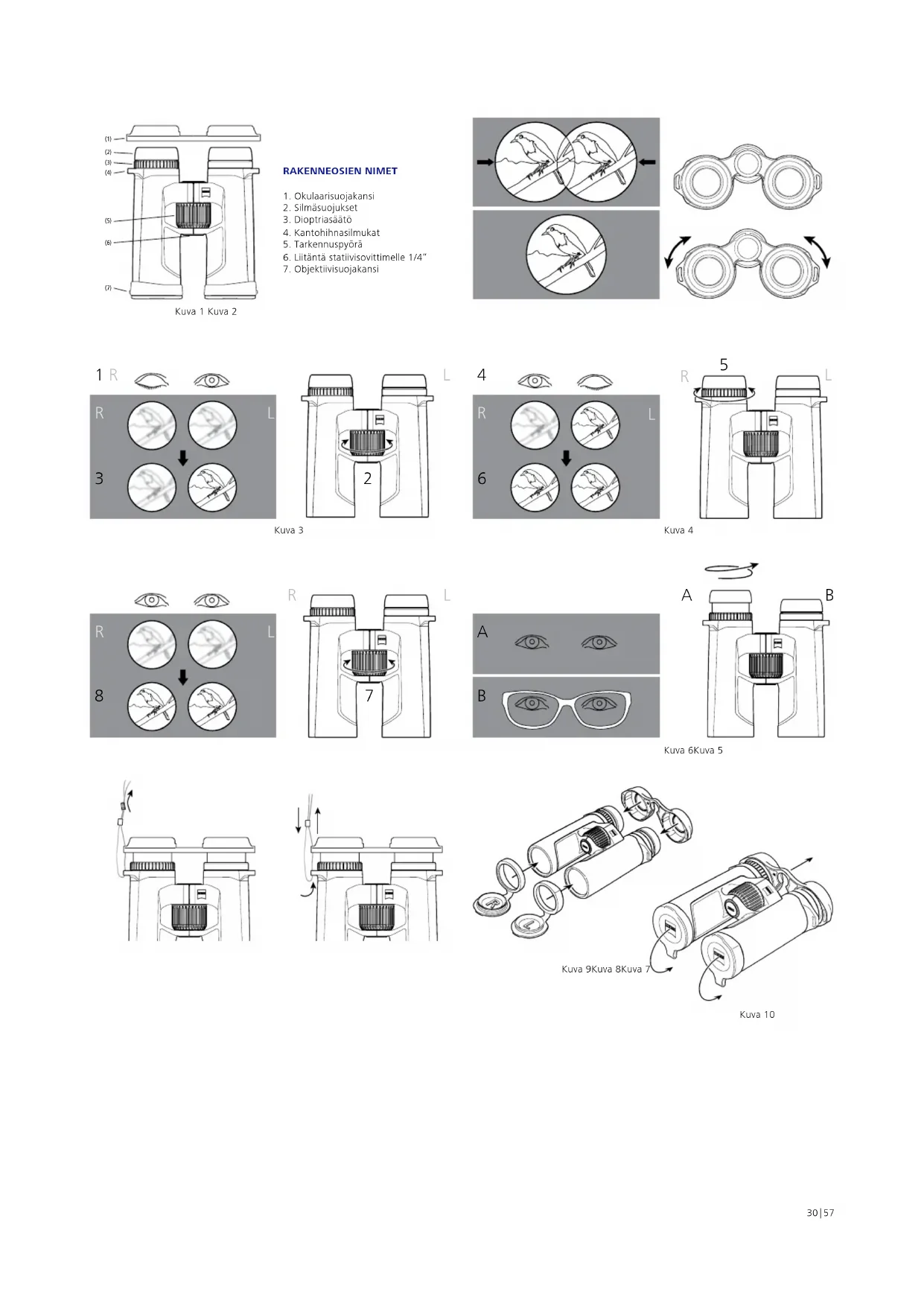

KÄYTTÖOHJE Victory SFL 8x40 ZEISS

1. Okulaarisuojakansi
2. Silmäsuojukset
3. Dioptriasäätö
4. Kantohihnasiilmukat
5. Tarkennuspyörä
6. Liitäntä statiivisovittimelle 1/4"
7. Objektiivisuojakansi

Kuva 10

KÄYTTÖOHJEET

Onnittelumme, olet tehnyt hyvän valinnan hankkiessasi uudet ZEISS SFL®-kiikarit. Voit nyt nauttia luonnollisen näköisten kuvien tarjoamasta vaikuttavasta kokemuksesta, jolle on ominaista erittäin kirkas kuva ja äärimmäisen tarkat yksityiskohdat.

ZEISS-merkituotteet tunnetaan erinomaisista optisista ominaisuuksista, tarkkuusvalmistuksesta ja pitkästä käyttölästä. Noudata seuraavia käyttöohjeita, jotta voit hyödyntää tuotetta optimaalisesti ja luotettavasti monien vuosien ajan.

Noudata turvallisuusohjeita, jotka ovat luettavissa osoitteessa:

Tuote Tilausnumero Toimituksen sisältö

8 x 40 52 40 23 Kiikarit
10 x 40 52 40 24	OkulaarisuojakansiObjekliivisuojakansiKantohihnaKantolaukku ja kantohihnaOptikan puhdistuspyyhePikaopasTurvallisuusohjeet

SILMÄVÄLIN SOVITTAMINEN (PUPILLIETÄISYYS)

Taita molempia kiikaripuoliskoja keskiakselin ympäriillä vastakkain, kunnes molempien okulaarien etäisyys vastaa silmlesi etäisyyttä. Nain saat aikaan silmillesi ihanteellisen kuvan. Silmien ihanteellinen etäisyys on saavutettu silloin, kun molemmilla silmillä katseltaessa näkyy pyöreä kuva (kuva 2).

KUVAN TERÄVYYDEN SÄÄTÄMINEN

Kiikareissa on tarkennuspyörä ja pyörä dioptriasäätöön. Sulje saätöä varten oikea silmä ja säädä tarkennuspyörällä vasemman kiikaripuoliskon kuva tarkaksi (kuva 3). Sulje sen jälkeen vasen silmä ja säädä – mikäli tarpeen – oikean kiikaripuoliskon kuvantarkkuus dioptriasäädöllä (kuva 4). Dioptriasäätö on varustettu asteikolla, jossa on merkit "+" ja "-" ja indeksipiste lähtökohtana. Merkitse oma henkilökohtainen asetuksesi. Siten voit saätää oman dioptriasäätösi nopeasti kaikista kiikareista.

Eri etäisyyksillä tapahtuvaa tarkennusta varten on käytettävä vain tarkennuspyörää (kuva 5).

Ohje: Käytä aina samaa objektia, jotta molemmat kuvat ovat tarkennettuja.

SILMÄSUOJUSTEN ASENTAMINEN, KÄYTTÖ SILMÄLASIEN KANSSA JA ILMAN SILMÄLASEJA

Kun tarkkailet ilman silmälaseja, käytä laitetta silmäsuojukset ulosvedettyinä. Käännä silmäsuojuksia (kuva 6) vastapäivään ylöspäin haluamallasi tavalla ylimpään kiinnitykseen asti (kuva 6 – kuva A).

Silmäsuojukset on kiinnitettävissä neljään asentoon: ylempään ja alempaan sekä kahteen välasentoon. Kyseisellä asetusmahdollisuudella voidaan säädellä silmän etäisyyttä lähtöpupilliin ja sääto voidaan siten tehdä yksilöllisesti jokaiselle käyttäjälle.

Käytettäessä silmälascja katselun alkana silmäsuojukset käännetään alaspain (myötäpäivään), kunnes ne ovat alimmassa asennossa (kuva 6 – kuva B).

Ohje: Jos jatkat silmäsuojusten kääntämistä vastapäivaan, kun ne ovat uloskieretyssä tilassa, ne voivat irrota. Tämä on tarkoituksellista, katso "Silmäsuojusten puhdistus ja vaihto".

SILMÄSUOJUSTEN PUHDISTUS JA VAIHTO

Silmäsuojukset voi kiertää vaihtoa tai puhdistusta varten kokonaan irti klikareista. Kuten kuvassa 6 on esitetty, kierrä silmäsuojukset ulos ylimpään lukitustasoon asti ja jatka kääntämistä samaan suuntaan kierteen yli, kunnes silmäsuojukset on kokonaan irrotettu.

Kun olet puhdistanut tai vaihtanut silmäsuojukset, käännä ne myötäpäivään kokonaan sisään okulariin (katso kohta "Silmäsuojusten asentaminen, käyttö silmälasien kanssa ja ilman silmälaseja"). Kevyt nykäisy myötäpäivään lukitsee silmäsuojusten kierteet alimpaan asentoon. Lopuksi voit säätää lukitustasoilla tuttuun tapaan haluamasi etäisyyden silmän ja okulararin välissa.

KANTOHIHNAN JA SUOJAKANNEN KIINNITTÄMINEN

Kantohihna, okulaarisuojakansi ja objektiivisuojakannet ovat pakkauksessa. Okulaarisuojakansi kiinnitetään kiikareihin kuvassa 7 kuvatulla tavalla kantohihnalla kantohihnasilmukoiden läpi.

Hihnan pituus voidaan saätää halutluun pituuteen hihnaa kiristämällä tai löysäämällä (kuva 8). Menettele okulaarisuojakannen toisella puolella tarvittaessa samassa jarjestyksessä. Okulaarisuojakannen voi kiinnittää oman harkinnan mukaan myös vain toiselle puolelle.

Objektiivisuojakannet on merkitty merkinnöin "L" vasenta ja "R" oikeaa varten, ja ne kiinnitetään vastaavasti vasempaan ja oikeaan putkeen (kuva 9).

OKULAARI- JA OBJEKTIIVISUOJAKANSIEN KÄYTTÖ

Okulaarisuojakansi työnnetään silmäsuojusten päälle (kuva 9). Voit säilyttää haluaması lähtöpupillietäisyyden. Irrota kansi ennen klikareiden käyttöä (kuva 10).

Objektiivisuojakannet voivat pysyä kiikarissa pysyvästi sen jälkeen, kun ne on kiinnitetty, ja ne on avattava vain ennen käyttöä (kuva 10).

ZEISS SFL -sarjan kiikarit voidaan kiinnittää mihin tahansa yleisesti myytävään kuvausstativiin yhdessä ZEISSin 1/4"-statilivisovittimen tai ZEISS Binofix Universal -statilipidikkeen kanssa.

ZEISSin statiivien ja statiivisovittimien sekä muiden lisävarusteiden tilausnumerot löytyvät luvusta "ZEISS SFL:n lisävarusteet".

HOITO JA HUOLTO

Kilkareissa on ZEISS LotuTec®-pinnoite. Linssipintojen tehokas suojakerros estää linssin likaantumista huomattavasti erityisen sileän pinnan ja siitä aiheutuvan voimakkaan poisvalumisvaikutuksen ansiosta. Kaikenlainen lika tarttuu heikommin, ja lian voi poistaa nopeasti, helposti ja ilman valumia. LotuTec®-pinnoite on kestävä ja hankausta kestävä.

Linsseissa olevaa irtolikaa (esim. hiekkaa) ei saa pyyhkiä, vaan se on poistettava linssistä pois puhaltamalla tai hienoa sivellintä käyttämällä. Sormenjäljet voivat ajan myötä vahingoittaa linssien pintaa. Yksinkertaisin tapa puhdistaa linssien pinnat on henkäistä niille ja puhdistaa ne puhtaalla optiikan puhdistusliinalla. Optisten osien päälle kerääntyvien sienikerrostumien estämiseen, erityisesti trooppisessa ilmastossa, auttaa säilyttäminen kuivassa paikassa ja jatkuva hyvä ulompien linssipintojen tuulettaminen. ZEISS SFL -kilikari ei vaadi erityistä hoitoa.

Kumipinnoitteen ja kotelon likaantuminen voidaan yleensä polstaa lämpimällä vedellä, puuvillakankaalla ja kevyellä hankauksella.

ZEISS SFL:N LISÄVARUSTEET

Lisavarusteet eival sisally toimitukseen.

ASIAKASPALVELU, VARAOSAT JA TAKUU

Jos sinulla on kysyttävää huollosta tai varaosista tai haluat ladata takuuehdot, käy verkkosivuillamme osoitteessa:

Jos sinulla on lisäkysymyksiä, ota yhteyttä:

ZEISS Customer Service

Carl Zeiss Sports Optics GmbH

Gloelstr. 3-5, 35576 Wetzlar, Saksa

Puhelin [phone]

Sahköposti [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products

		8x40 10x40
Suurennus 8 10
Tehokas objektiivin halkaisija mm 40 40
Lähtöpupilin halkaisija mm 5 4
Hämäräluku 17,9 20
Näkökenttä	m/1 000 m(ft/1 000 yds)	140(420)	115(345)
Subjektiivinen näkökulma	° 60 62
Lähietäisyyden säätöraja m (ft) 1,5 (4,9) 1,5 (4,9)
Dioptrian säåtoalue dpt ±4±4
Lähtöpupilletäisys mm 18 18
Pupilietäisyys	mm 52-74	52-74
Prismajärjestelmä		Schmidt-Pechan	Schmidt-Pechan
Pinnoite		T*	T*
Typpitäyte		√ √
Vesitilivys	mbar	400	400
Käyttölämpötila	°C(°F)	-20/+55(-4/+131)	-20/+55(-4/+131)
Pituus	mm (in)	144 (5,7)	144 (5,7)
Leveys pupilietäisyyden ollessa 65 mm	mm (in)	114 (4,5)	114 (4,5)
Paino	g (oz)	640 (22,6)	640 (22,6)

Pidätämme oikeuden mallien ja toimituksen sisällön muutoksiin sekä tekniseen jatkokehitykseen.

ZEISS SFL
