HASZNÁLATI ÚTMUTATÓ SD1540 IFM

Használati útmutató

Sürített levegő áramlásmérő

SD1540

Tartalomjegyzék

1 Előzetes megjegyzés 4

1.1 Alkalmazott szimbólumok 4
1.2 Figyelmeztetések 4

2 Biztonsági utasítások 5

3 Rendeltetésszerű használat 6

3.1 Alkalmazási terület 6

4 Funkció....7

4.1 OUT1 kimenet választási lehetőségei 7
4.2 OUT2 kimenet választási lehetőségei 7
4.3 IO-Link 7

5 Szerelés 9

5.1 Szerelési helyzet.... 9
5.2 Beépítési helyzet.... 9
5.3 Zavaró hatások.... 10
5.4 Folyamatcsatlakozás.... 10

6 Villamos csatlakozás.... 11
7 Kezelő- és kijelzőelemek. 13
8 Menü....14

8.1 Menüáttekintés 14
8.2 Fömenü és almenük 14

9 Üzembe helyezés 22

10 Paraméterezés 23

10.1 Paraméterezés a készülékgombok segítségével.... 23
10.2 Paraméterezés IO-Link segítségével 23
10.3 Kezdő konfiguráció 24

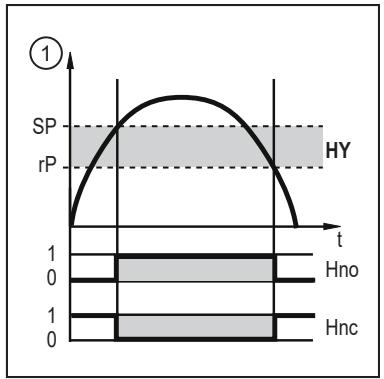

10.3.1 Kapcsolójel 24
10.3.2 Analóg jel 25
10.3.3 Fogyasztásmérés-felügyelet (összesítő funkció)....27

10.3.3.1 Összesítő impulzusjel 27
10.3.3.2 Összesítő kapcsolójel 28

10.3.4 Kimenet KI 29

10.4 Alkalmazáskonfiguráció 30

10.4.1 Standard mértékegység 30
10.4.2 Csillapítás 30
10.4.3 A kapcsoló kimenetek kimeneti polaritása.... 30
10.4.4 Belső csőátmérő 31
10.4.5 Folyamatérték az OUT1 és az OUT2 kimenetekhez 31
10.4.6 Alacsonyáramlás - elnyomás 31
10.4.7 Szabványos feltételek 32
10.4.8 Nullpontkalibrálás 32
10.4.9 Kapcsolási késleltetés.... 33
10.4.10 A kimenetek hibás működése 33
10.4.11 Összesítő reset.... 34
10.4.12 Zárolás / feloldás.... 35
10.4.13 A készülék visszaállítása. 36

10.5 Kijelző 37

10.5.1 Kijelző elrendezése.... 37
10.5.2 A kijelző frissítési sebessége 37
10.5.3 Kijelző forgatás 37
10.5.4 Kijelző fényereje 38
10.5.5 A kijelző színének beállítása 38

10.6 Diagnosztika 40

10.6.1 Az összesítő értékeinek leolvasása.... 40
10.6.2 Memória 40

10.7 Szervizfunkciók....41

10.7.1 Szimuláció 41
10.7.2 Optikai lokalizálás 42
10.7.3 Készülékinformációk 42

11 Hibaelhárítás.... 44

11.1 Figyelmeztető üzenetek 44
11.2 Hibäuzenetek 44

12 Karbantartás, javítás és ártalmatlanítás 46

13 Gyári beállítások 47

1 Előzetes megjegyzés

Útmutató, műszaki adatok, engedélyek, tartozékok és további információk az eszközön / csomagoláson található QR-kódon keresztül vagy a documentation.ifm.com weboldalon találhatók.

1.1 Alkalmazott szimbólumok

√ Előfeltétel
Kezelési utasítás
▷ Reakció, eredmény

[...] Nyomógombok, kapcsolók vagy kijelzők megnevezése

→ Kereszthivatkozás

Fontos megjegyzés

Figyelmen kívül hagyása hibás működést vagy üzemzavart okozhat

Információ

Kiegészítő tudnivaló

1.2 Figyelmeztetések

A figyelmeztetések a lehetséges személyi sérülésekre és anyagi károkra figyelmeztetnek. Ez biztosítja a termék biztonságos kezelését. A figyelmeztetések a következő fokozatokra osztódnak:

FIGYELMEZTETÉS

Figyelmeztetés súlyos személyi sérülésekre

▷ Halálos és súlyos sérülések veszélye a figyelmeztetés figyelmen kívül hagyása esetén.

VIGYÁZAT

Figyelmeztetés könnyű és közepesen súlyos személyi sérülésekre

▷ Könnyű és közepesen súlyos sérülések veszélye a figyelmeztetés figyelmen kívül hagyása esetén.

FIGYELEM

Figyelmeztetés dologi károk elkerülésére

▷ Anyagi károk veszélye a figyelmeztetés figyelmen kívül hagyása esetén.

2 Biztonsági utasítások

- A leírt készülék részkomponensként kerül beépítésre a rendszerbe.

– Ezen rendszer biztonságáért a gyártó a felelős.
- A rendszer gyártója köteles kockázatelemzést végezni és az alapján dokumentációt készíteni és a felhasználó részére azt a rendszerhez mellékelni az üzemeltetőre vonatkozó törvényi és normatív követelmények értelmében. Ennek tartalmaznia kell az összes szükséges információt és biztonsági utasítást az üzemeltető, a felhasználó és adott esetben a rendszer gyártója által felhatalmazott szervizszemélyzet részére.

• A termék üzembe helyezése előtt olvassa át, majd a teljes használati időtartam során őrizze meg ezt a dokumentumot.
• A terméknek korlátozás nélkül alkalmasnak kell lennie a vonatkozó alkalmazáshoz és környezeti feltételekhez.
• A terméket csak rendeltetésszerűen használja (→ Rendeltetésszerű használat).
• A terméket csak a jóváhagyott közegekkel használja.
• A használati utasítások vagy a műszaki adatok figyelmen kívül hagyása esetén anyagi károk és/ vagy személyi sérülések következhetnek be.
• A termékbe történő beavatkozásból, ill. a termék helytelen használatából eredő károkért a gyártó nem vállal felelősséget és jótállást.
• A termék beépítését, elektromos csatlakoztatását, üzembe helyezését, kezelését és karbantartását csak szakképzett, a berendezés üzemeltetője által feljogosított szakszemélyzet végezheti.
  • Védje a készülékeket és kábeleket a sérülések ellen.

3 Rendeltetésszerű használat

A készülék az üzemi sűrített levegő szabványos térfogatáramát felügyeli.

Rögzíti a folyamat változóit az áramlási sebességet, a térfogatáramot (áramlási sebesség/idő), a fogyasztási mennyiséget, a közeg hőmérsékletét és nyomását.

3.1 Alkalmazási terület

A készülék üzemi sürített levegős rendszerekben való használatra szolgál.

Minden adat a DIN ISO 2533 szerinti szabványos térfogatáramra, azaz 1013 mbar (101,3 kPa), 15°C és 0% relatív páratartalom melletti térfogatáram esetére vonatkozik. A készülék más szabvány feltételekre is beállítható.

Elektromágneses összeférhetőség (EMV):

Ez egy „A” kategóriájú termék. Lakossági környezetben ez a termék zavarokat okozhat a rádióvételben:

▶ Szükség esetén tegyen EMC-intézkedéseket az árnyékolás érdekében.

A készüléket üzemi sürített levegős berendezésekhez és a 2-es fluidcsoportba tartozó közegekhez (üzemi sürített levegő) való felhasználásra tervezték.

Adatok a nyomásállóságra ( P_max ) és a repesztőnyomásra vonatkozóan → Adatlap.

4 Funkció

• A készülék a kalorimetrikus mérési elv alapján érzékeli az áramlást
• A készülék kiegészítő folyamatértékként a közeghőmérsékletet és a nyomást is rögzíti.
• A készülék egy IO-Link interfésszel rendelkezik.
• A készülék egy kijelzőn jeleníti meg az aktuális folyamatértékeket.
• A készülék számos lehetőséggel rendelkezik az öndiagnosztikához.
• A szimulációs mód lehetővé teszi az érzékelő egyszerű üzembe helyezését.
• A készülék a paraméterezésnek megfelelően két kimeneti jelet generál.

4.1 OUT1 kimenet választási lehetőségei

• Átfolyás kapcsolójel
  • Hőmérséklet kapcsolójel
• Nyomás kapcsolójel
• Összesítő kapcsolójel
• Összesítő impulzusjel
• IO-Link
  • OFF (a kimenet nagy ellenállásúra van kapcsolva)

4.2 OUT2 kimenet választási lehetőségei

• Átfolyás kapcsolójel
  • Hőmérséklet kapcsolójel
• Nyomás kapcsolójel
• Összesítő kapcsolójel
• Összesítő impulzusjel
• Átfolyás analóg jel
  • Hőmérséklet analóg jel
• Nyomás analóg jel
  • Bemenet a külső összesítő-resethez
  • OFF (a kimenet nagy ellenállásúra van kapcsolva)

4.3 IO-Link

Az IO-Link egy kommunikációs rendszer, amelyen keresztül intelligens érzékelők és működtetők csatlakoztathatók az automatizálási rendszerekre. Az IO-Link az IEC 61131-9 szabvány szerint van szabványosítva.

Az IO-Linkkel kapcsolatos általános információkat lásd az io-link.ifm oldalon.

Az Input Output Device Description (IODD) minden paraméterrel, folyamatadatokkal és a készülék részletes leírásával megtalálható a documentation.ifm.com oldalon

Az IO-Link előnyei a következők:

- Minden adat és folyamatérték zavarmentes továbbítása

• Paraméterek megadása a futó folyamat közben vagy előbeállítás az alkalmazáson kívül
• Paraméterek a berendezésen belül csatlakoztatott készülékek azonosításához
• Kiegészítő paraméterek és diagnosztikai funkciók
• Készülékcsere esetén a paraméterkészletek automatikus mentése és helyreállítása (Data storage)
• A paraméterkészletek, folyamatértékek és események naplózása
• Készülékleíró fájl (IODD – Input Output Device Description) az egyszerű tervezéshez
• Szabványosított elektromos csatlakozás
• Távkarbantartás

5 Szerelés

VIGYÁZAT

50 °C (122 °F) fölötti közeghőmérsékletek esetén a ház egyes részei 65 °C (149 °F) fölé melegedhetnek.

▷ Égési sérülés veszélye.
▶ Biztosítsa a ház gyúlékony anyagokkal való érintkezés és véletlen érintés elleni védelmét.
▶ Rögzítse a mellékelt figyelmeztető címkét az érzékelőkábelen.

▶ Győződjön meg arról, hogy a berendezés a szerelési munkák során nyomásmentes állapotban van.
Tartsa be a sürített levegős berendezések kialakítására és üzemeltetésére vonatkozó előírásokat és rendelkezéseket.

5.1 Szerelési helyzet

▶ A készüléket a hidegszárító mögött szerelje fel.
▶ A készüléket a fogyasztó közelében szerelje fel.
▶ Amennyiben a fogyasztók számára olajat használnak: A készüléket az olajozó előtt építse be.

5.2 Beépítési helyzet

1

2

3

4

Ábr. 1: A mérési szakasz és a készülék tájolása
1: Mérési szakasz függőlegesen, készülék tetszés szerint
2: Mérési szakasz vízszintesen, készülék függőlegesen
3: Mérési szakasz jobbra (előre mutató csatlakozódugó esetén), készülék oldalt fekve
4: Kerülje a következőt: Mérési szakasz balra (előre mutató csatlakozódugó esetén), készülék oldalt fekve
F: Átfolyási irány

5.3 Zavaró hatások

A csővezetékbe beépített könyökidomok, szelepek, szűkítők stb. befolyásolják a készülék működését.

▶ Tartsa be a távolságokat az érzékelő és a zavaró hatások között.

Ajánlás az optimális mérési pontossághoz:

▶ A csőátmérő 20-szorosának megfelelő hosszúságú egyenes bemeneti szakaszt használjon.
▶ A bemeneti oldalon könyökidomok, szelepek, tolattyúk vagy hasonlók miatt fellépő zavarok esetén a csőátmérő 50-szeresének megfelelő hosszúságú bemeneti szakaszt használjon.
▶ A csőátmérő 5-szörösének megfelelő hosszúságú egyenes kimeneti szakaszokat használjon.

5.4 Folyamatcsatlakozás

A készülék az E40195 folyamatadapter segítségével hegeszthető be.

A készülék tartozékok nélkül kerül kiszállításra.

A rendelkezésre álló tartozékokra vonatkozó információk a documentation.ifm.com oldalon érhetők el.

Más gyártók komponenseinek használata esetén az optimális működés nem garantált.

Eljárásmód:

▶ Fúrjon lyukat a csővezetékbe a folyamatadapter számára és távolítsa el az esetleges sorjákat.
▶ Az adaptert a beállító rovátkával (1. ábra) a cső tengelyéhez képest max. ± 2°-kal elforgatva állítsa be (2. ábra).
▶ Ügyeljen rá, hogy az adapter ne nyúljon be a csővezetékbe (1. ábra).
▶ Az adaptert pontosan függőlegesen építse be a csővezetékbe (3. és 4. ábra).

1

2

3

4

Ábr. 2: Az érzékelőt az E40195 adapterrel hegessze be a folyamatba

6 Villamos csatlakozás

A készülék csatlakoztatását képesített villanyszerelő végezheti.

Tartsa be a villamos berendezések létesítésére vonatkozó nemzeti és nemzetközi előírásokat.

Feszültségellátás a SELV, PELV alapján.

▶ Feszültségmentesítse a készüléket.
▶ A készüléket az alábbiak szerint csatlakoztassa:

Ábr. 3: Csatlakozási kép

Pin	Kiosztás
1	L+
3	L-
4 (OUT1)	• Átfolyás kapcsolójel• Hőmérséklet kapcsolójel• Nyomás kapcsolójel• Összesítő kapcsolójel• Összesítő impulzusjel• IO-Link• OFF (a kimenet nagy ellenállásúra van kapcsolva)
2 (OUT2/InD)	• Átfolyás kapcsolójel• Hőmérséklet kapcsolójel• Nyomás kapcsolójel• Összesítő kapcsolójel• Összesítő impulzusjel• Átfolyás analóg jel• Hőmérséklet analóg jel• Nyomás analóg jel• Bemenet a külső összesítő-resethez• OFF (a kimenet nagy ellenállásúra van kapcsolva)

Ábr. 4: Példák a kapcsolásokra

1: 2 x p-kapcsoló
2: 2 x n-kapcsoló
3: 1 x p-kapcsoló / 1 x analóg
4: 1 x n-kapcsoló / 1 x analóg

7 Kezelő- és kijelzőelemek

1: OUT1 kapcsolási állapot LED-je
2: OUT2 kapcsolási állapot LED-je
3: TFT-kijelző
4: Gombok a nézetek közötti váltáshoz és a paraméterezéshez

Ábr. 5: Kezelő- és kijelzőelemek

Ha a készülék magas belső hőmérsékletet mér, a kijelző fényereje automatikusan beállításra kerül:

A készülék belső hőmérséklete > 70 °C: A fényerő 25 %-ra csökken.

A készülék belső hőmérséklete ≥ 100 °C: A kijelző kikapcsol.

Váltás a jelzések között:

Üzem közben van lehetőség váltani a különböző folyamatértékek kijelzése között:

▶ Nyomja meg a [▲] vagy [▼] gombot.
▷ A kijelző a beállított standard mértékegységeket megjelenítő standard kijelzés és a többi nézet között váltakozik.
▷ 30 másodperc elteltével a készülék visszavált a standard kijelzőre.

▼ ▲

▼ ▲

1: Standard kijelzés, ahogy a [diS. L] és [uni.x] alatt beállították
2: Az összes folyamatérték áttekintése
3: Az összesítő értékeinek áttekintése

A paraméterbeállítás leolvasása:

▶ Nyomja meg röviden a [●] gombot
▶ A [▼] gombbal válassza ki a paramétert.
▶ Nyomja meg röviden a [●] gombot
▷ A jelenleg beállított érték 30 másodpercre jelenik meg. Ezután a készülék visszavált a folyamatérték kijelzésére.

8 Menü

8.1 Menüáttekintés

A kezelőbillentyűkkel navigálhat a folyamatérték-kijelzőről a főmenübe, majd onnan az almenükbe.

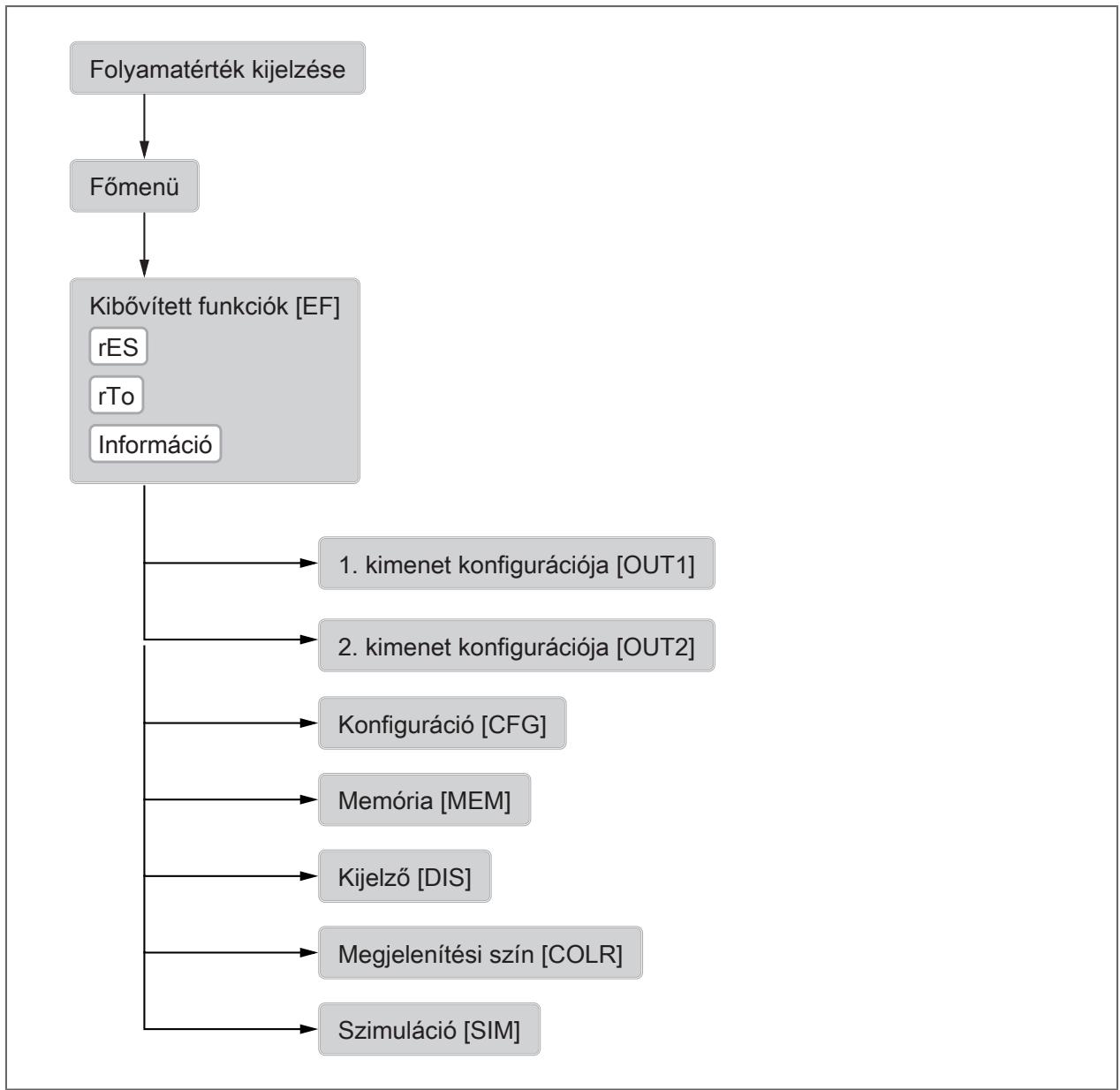

Ábr. 6: Menüáttekintés

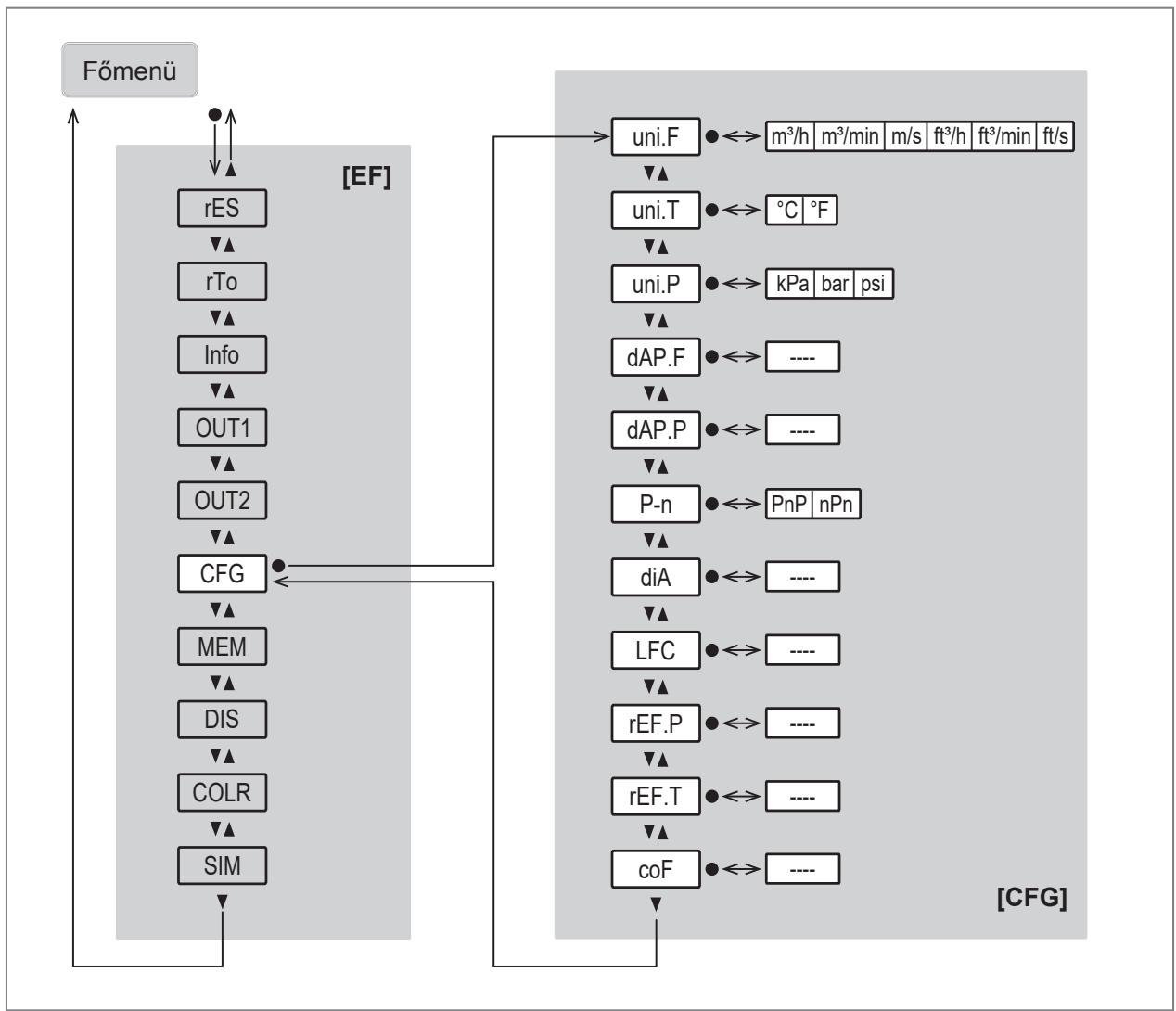

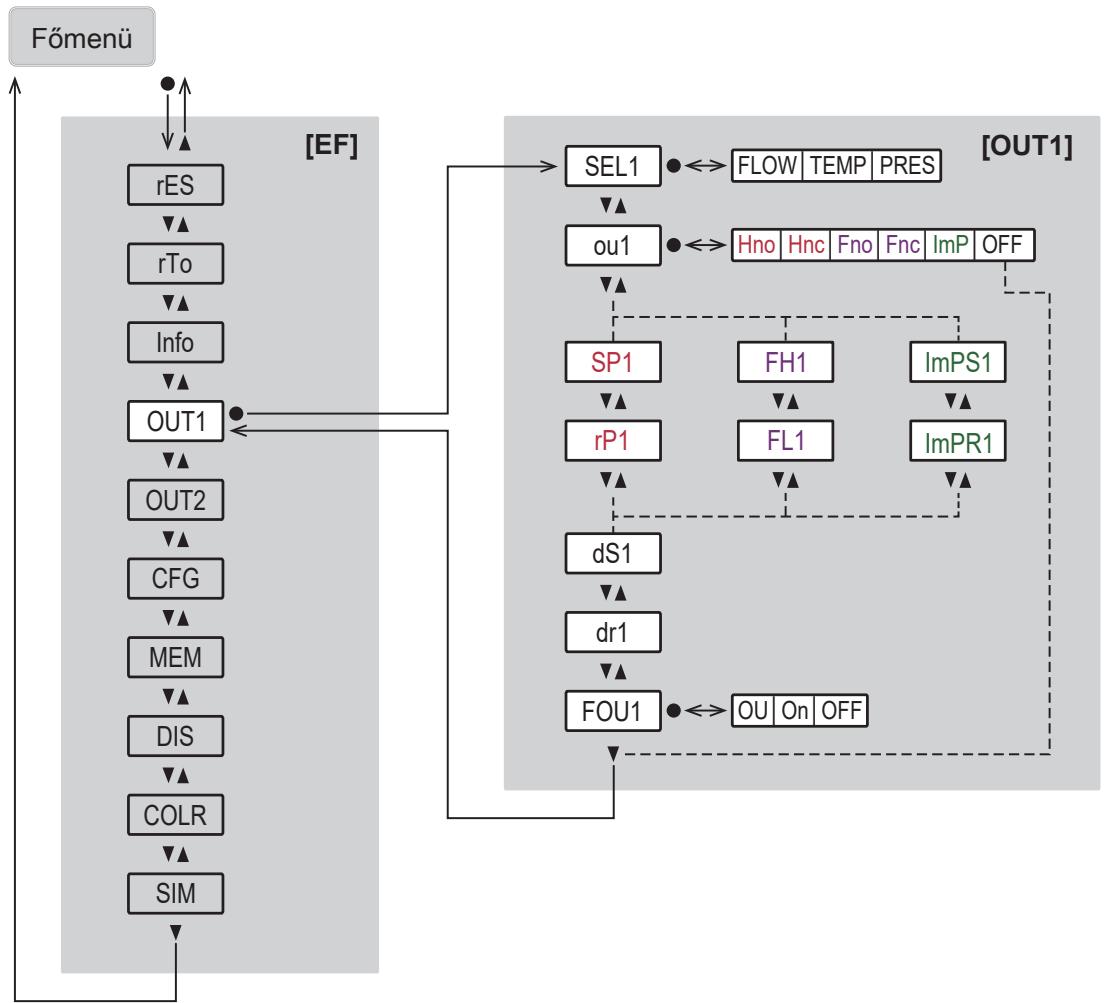

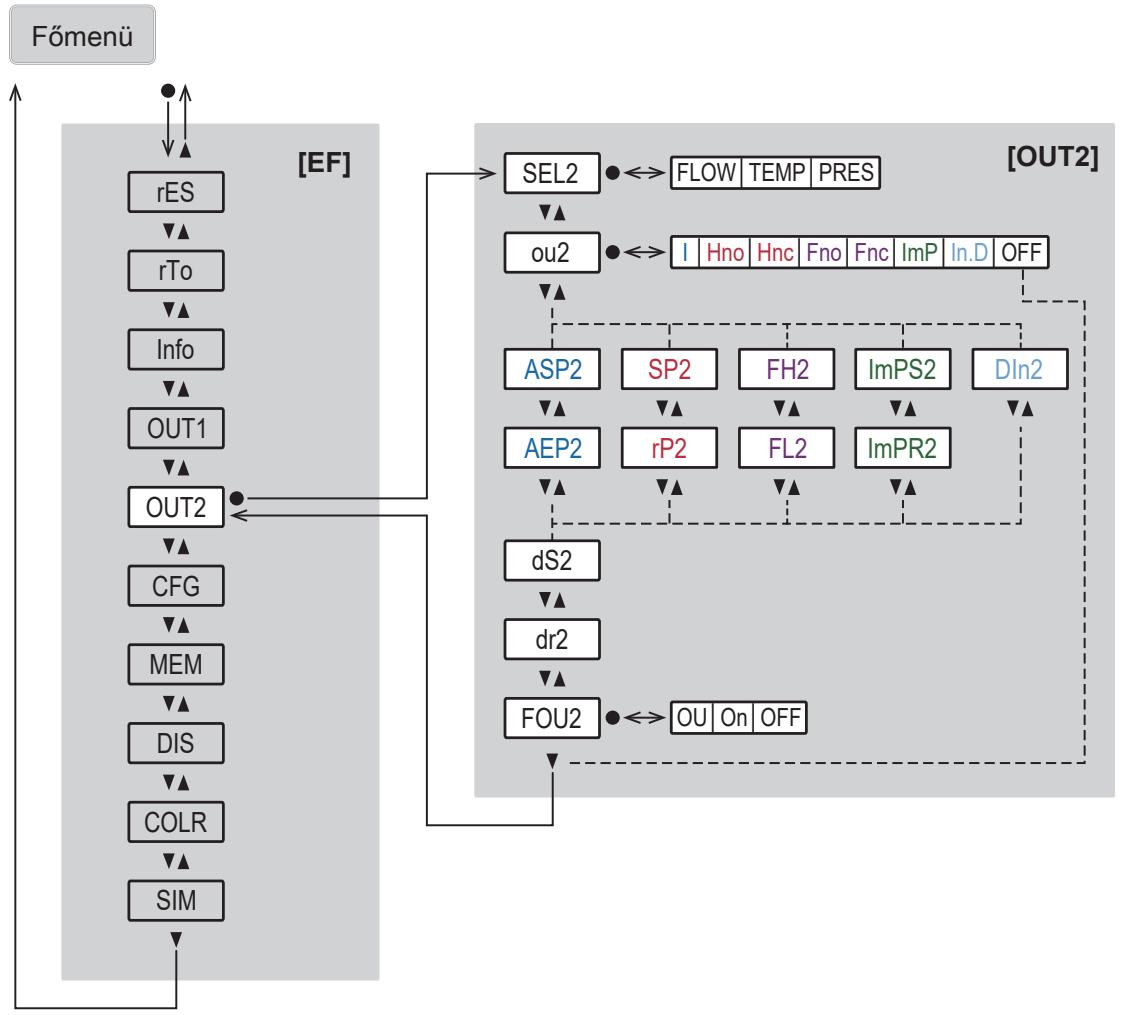

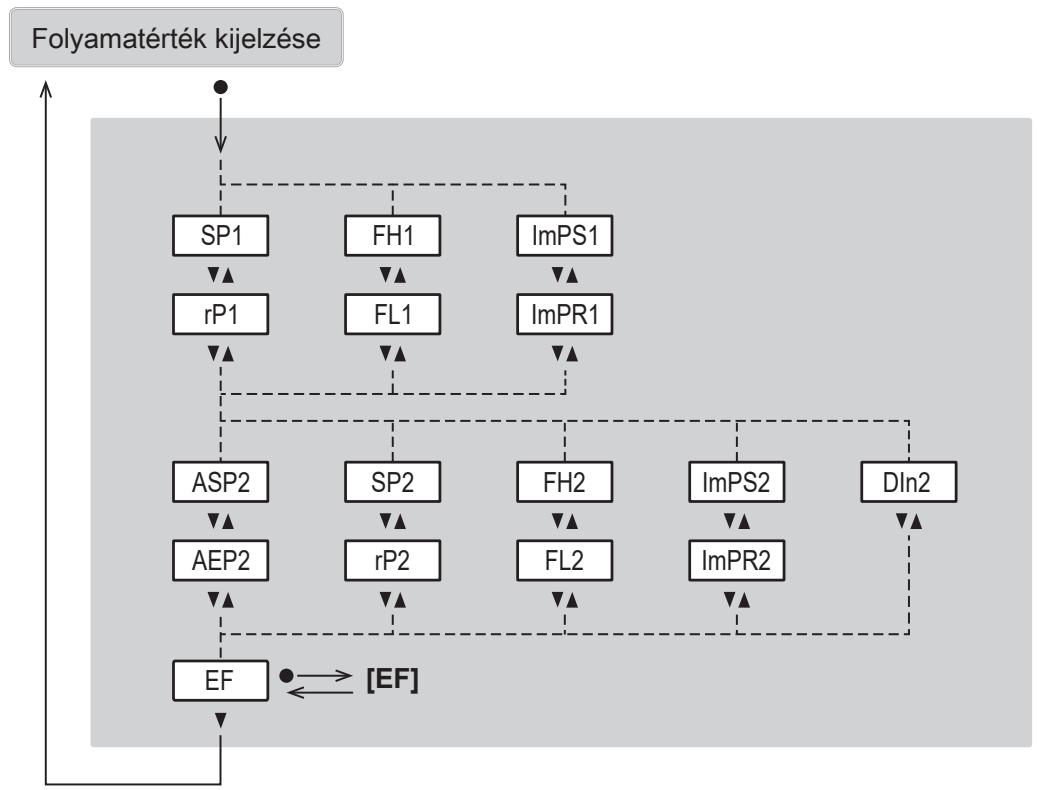

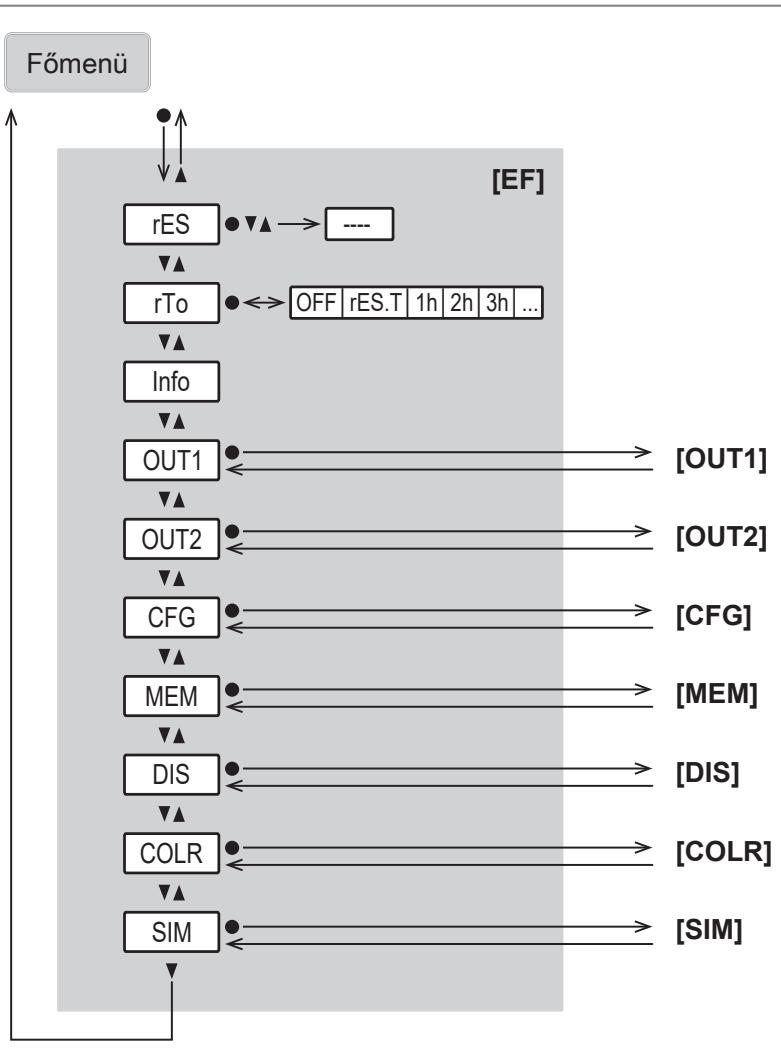

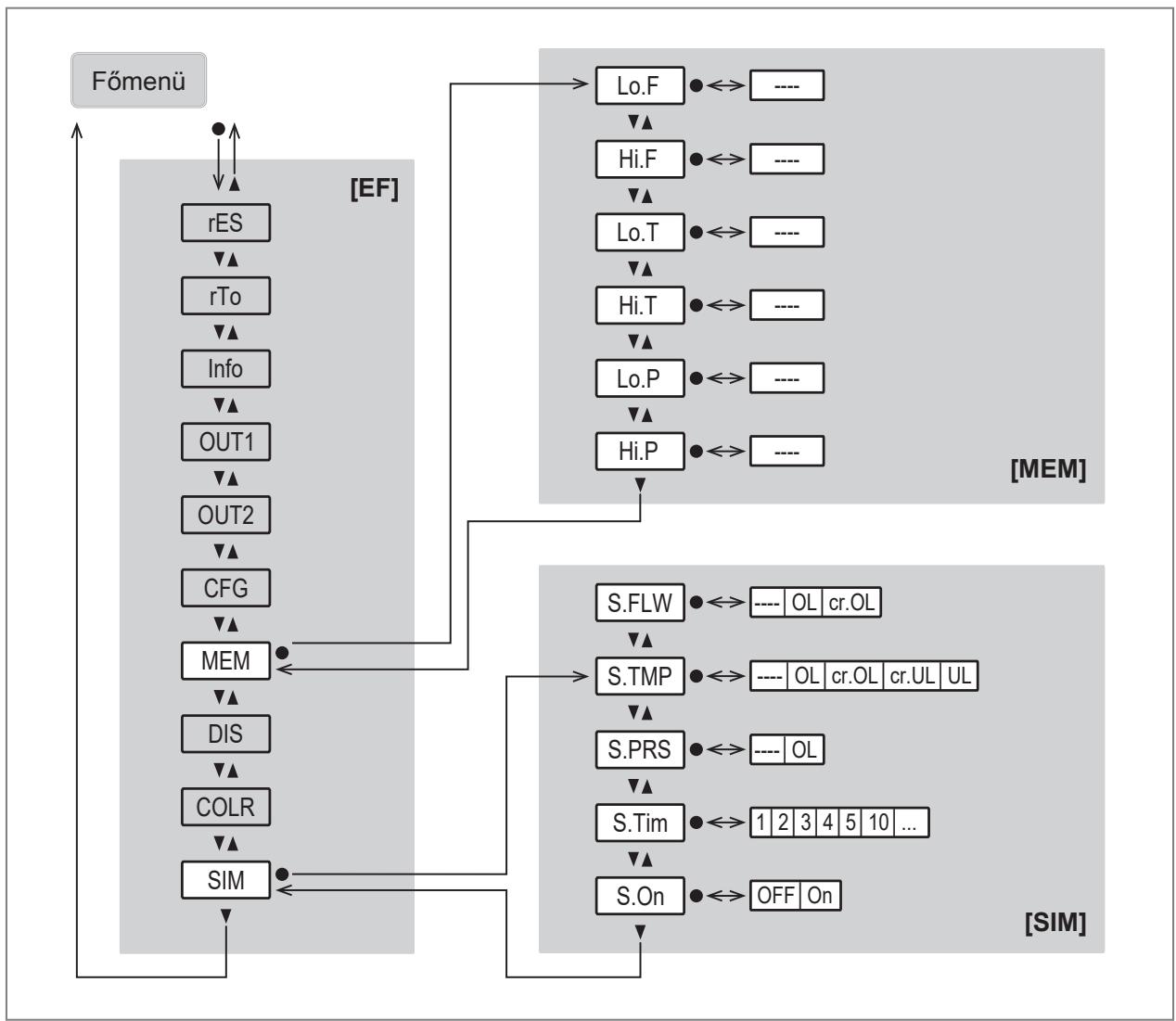

8.2 Főmenü és almenük

A menüábrákon azok a paraméterek láthatók, amelyek gombokkal beállíthatók a készüléken. Ezek a paraméterek és a további funkciók az IO-Link interfészen keresztül is elérhetők.

A gyári beállítások módosításakor megváltoznak a kijelzett paraméterek. A következő menüábrákon a maximálisan rendelkezésre álló paraméterek láthatók.

Főmenü:

Paraméter	Magyarázat
SPx	Kapcsolási pont az OUTx kapcsoló kimenethez hiszterézis funkcióval
rPx	Visszakapcsolási pont az OUTx kapcsoló kimenethez hiszterézis funkcióval
FHx	Az OUTx kapcsolójel felső határértéke ablak funkcióval
FLx	Az OUTx kapcsolójel alsó határértéke ablak funkcióval
ImPSx	Impulzusérték (= az átfolyás értéke, amelynél mindig 1 impulzus kerül kiadásra)
ImPRx	Összesítő funkció: Impulzusjel (ImPR = YES) vagy kapcsolójel (ImPR = NO)
ASP2	Analóg kezdőpont az OUT2 = folyamatértékhez, ahol a kimeneti jel 4 mA.
AEP2	Analóg végpont az OUT2 = folyamatértékhez, ahol a kimeneti jel 20 mA.
DIn2	Összesítő reset külső jel által
EF	Átmenet az EF (Bővített funkciók) almenühöz

Kibővített funkciók menü [EF]:

Paraméter	Magyarázat
rES	Visszaállítás gyári beállításra
rTo	Az összesítő reset beállítása (kézi vagy idővezérelt)
Információ	A készülékinformáció kijelzése
OUT1	Átmenet az OUT1 almenübe (az 1. kimenet kimeneti konfigurációja)
OUT2	Átmenet az OUT2 almenübe (a 2. kimenet kimeneti konfigurációja)
CFG	Átmenet a CFG (Alapbeállítások) almenühöz
MEM	Átmenet a MEM (Memória) almenühöz
DIS	Átmenet a DIS (Kijelző) almenühöz.
COLR	Átmenet a COLR (Színbeállítások) almenühöz
SIM	Átmenet a SIM (Szimuláció) almenühöz

1. kimenet menü [OUT1]:

Paraméter	Magyarázat
SEL1	Folyamatérték az OUT1 kimenethez
ou1	Kimeneti funkció az OUT1 kimenethez
SP1	Kapcsolási pont az OUT1 kapcsolókimenethez hiszterézis funkcióval
rP1	Visszakapcsolási pont az OUT1 kapcsolókimenethez hiszterézis funkcióval
FH1	Felső határérték az OUT1 kapcsolójelhez ablak funkcióval
FL1	Alsó határérték az OUT1 kapcsolójelhez ablak funkcióval
ImPS1	Impulzusérték (= az átfolyás értéke, amelynél mindig 1 impulzus kerül kiadásra)
ImPR1	Összesítő funkció: Impulzusjel (ImPR1 = YES) vagy kapcsolójel (ImPR1 = NO)
dS1	Kapcsolási késleltetés az OUT1 kapcsolókimenethez másodpercben
dr1	Visszakapcsolási késleltetés az OUT1 kapcsolókimenethez másodpercben
FOU1	Az OUT1 kimenet viselkedése hiba esetén

2. kimenet menü [OUT2]:

Paraméter	Magyarázat
SEL2	Folyamatérték az OUT2 kimenethez
ou2	Kimeneti funkció az OUT2 kimenethez
ASP2	Analóg kezdőpont az OUT2 = folyamatértékhez, ahol a kimeneti jel 4 mA.
AEP2	Analóg végpont az OUT2 = folyamatértékhez, ahol a kimeneti jel 20 mA.
SP2	Kapcsolási pont az OUT2 kapcsolókimenethez hiszterézis funkcióval
rP2	Visszakapcsolási pont az OUT2 kapcsolókimenethez hiszterézis funkcióval
FH2	Felső határérték az OUT2 kapcsolójelhez ablak funkcióval
FL2	Alsó határérték az OUT2 kapcsolójelhez ablak funkcióval
ImPS2	Impulzusérték (= az átfolyás értéke, amelynél mindig 1 impulzus kerül kiadásra)
ImPR2	Összesítő funkció: Impulzusjel (ImPR2 = YES) vagy kapcsolójel (ImPR2 = NO)
DIn2	Összesítő reset külső jel által
dS2	Kapcsolási késleltetés az OUT2 kapcsolókimenethez másodpercben
dr2	Visszakapcsolási késleltetés az OUT2 kapcsolókimenethez másodpercben
FOU2	Az OUT2 kimenet viselkedése hiba esetén

Alapbeállítások menü [CFG]:

Paraméter	Magyarázat
uni. F	Az átfolyás standard mértékegysége
uni. T	A hőmérséklet standard mértékegysége
uni. P	Nyomás standard mértékegysége
dAP. F	Az átfolyás csillapítási állandója másodpercekben (63 % τ emelkedési idő)
dAP. P	A nyomás csillapítási állandója másodpercekben (63 % τ emelkedési idő)
P-n	Kapcsolókimenetek kimeneti polaritása
diA	A csővezeték belső átmérője
LFC	Alacsonyáramlás-elnyomás (= átfolyásérték, amely alatt az áramlás állónak tekinthető)
rEF. P	Szabványos nyomás mint környezeti feltétel
rEF. T	Szabványos hőmérséklet mint környezeti feltétel
cOF	A Nyomás nullpontkalibrálás korrekciós tényezője

[MEM] Memória és [SIM] Szimuláció menü:

Paraméter	Magyarázat
Lo. F	Minimális mért átfolyásérték
Hi. F	Maximális mért átfolyásérték
Lo. T	Minimális mért hőmérsékleti érték
Hi. T	Maximális mért hőmérsékleti érték
Lo. P	Minimális mért nyomásérték
Hi. P	Maximális mért nyomásérték
S. FLW	Szimulált átfolyásérték szimulációs üzemmódban
S. TMP	Szimulált hőmérsékleti érték szimulációs üzemmódban
S. PRS	Szimulált nyomásérték szimulációs üzemmódban
S. Tim	A szimuláció időtartama percekben
S. On	Szimulációs üzemmód indítása

[DIS] Kijelző és [COLR] Színbeállítások menü:

Paraméter	Magyarázat
diS. L	Kijelző elrendezése
diS. U	Kijelző frissítési sebessége
diS. R	Kijelző tájolása
diS. B	Kijelző fényereje
col. F	Betűszín az átfolyáshoz
cFH. F	Felső határérték a színváltáshoz (átfolyás)
cFL. F	Alsó határérték a színváltáshoz (átfolyás)
col. T	Betűszín a hőmérséklethez
cFH. T	Felső határérték a színváltáshoz (hőmérséklet)
cFL. T	Alsó határérték a színváltáshoz (hőmérséklet)
col. P	Betűk színe a nyomáshoz
cFH. P	Felső határérték a színváltáshoz (nyomás)
cFL. P	Alsó határérték a színváltáshoz (nyomás)
col. V	Betűszín az összesítő kijelzéséhez

9 Üzembe helyezés

A tápfeszültség bekapcsolása után a készülék a kb. 1 mp-nyi készenléti késleltetési idő lejárta után normál üzemmódra vált. Ellátja mérési és kiértékelési funkcióit, és kimeneti jeleket hoz létre a beállított paramétereknek megfelelően.

- A készenléti késleltetési idő alatt a kimenetek a programozásnak megfelelően vannak kapcsolva:

– BE záró funkcionál (Hno / Fno)
– KI a nyitó funkcionál (Hnc / Fnc)
– KI a fogyasztásmérés-felügyeletnél (ImP)

- Ha a 2. kimenet analóg kimenetként van konfigurálva, akkor a kimeneti jel értéke a készenléti késleltetési idő alatt 20 mA.

10 Paraméterezés

A paraméterezés az IO-Link interfészen keresztül vagy a készülék kezelőelemein keresztül végezhető el.

A paraméterek a készülék beépítése és üzembe helyezése előtt vagy üzem közben állíthatók be.

Ha a paramétereket üzem közben módosítja, az kihat a működésére.

▶ Győződjön meg róla, hogy a berendezésben nem lép fel üzemzavar.

A paraméterezési eljárás alatt az eszköz normál üzemmódban marad. A meglévő paraméterrel továbbra is ellátja felügyeleti funkcióját egészen addig, amíg a paraméterezés lezárul.

A paraméterbeállítástól függően a menüben elérhető paraméterek változhatnak.

10.1 Paraméterezés a készülékgombok segítségével

VIGYÁZAT

50 °C (122 °F) fölötti közeghőmérsékletek esetén a ház egyes részei 65 °C (149 °F) fölé melegedhetnek.

▷ Égési sérülés veszélye
▶ Ne érintse meg a készüléket a kezével.
▶ Használjon segédeszközt a készülék beállításához (például golyóstollat).

Paraméterek beállítása általánosságban:

Cél	Művelet
Váltás a folyamatértékek kijelzéséről a főmenübe	[●]
Váltás az almenübe	Lépjen a [▼] segítségével az al-menübe (például EF), majd [●]
A kívánt paraméter kiválasztása	[▲] vagy [▼]
Váltás beállítás üzemmódba	[●]
A paraméterérték módosítása	[▲] vagy [▼] > 1 s
Beállított paraméter alkalmazása	[●]
Kilépés a paraméterek beállításából mentés nélkül	[▲] + [▼]
Visszatérés a következő, magasabb menübe(Ismételje többször, hogy belépjen a folyamatértékek kijelzésébe)	[▲] + [▼]
Visszatérés a folyamatérték kijelzéséhez	> 30 másodperc (időtúllépés)

10.2 Paraméterezés IO-Link segítségével

Az IO-Link interfészen keresztül történő paraméterezés előfeltételei:

√ Megfelelő paraméterező szoftver, pl. ifm moneo|configure
√ A bemeneti-kimeneti eszköz leírása (Input Output Device Description - IODD) a készülékhez, lásd documentation.ifm.com
√ Egy IO-Link master
▶ Csatlakoztassa az IO-Link mastert egy paraméterező szoftverhez.
▶ Állítsa a master portját az IO-Link üzemmódra.
▶ Csatlakoztassa a készüléket az IO-Link master egy szabad portjához.

▷ A készülék IO-Link üzemmódba kapcsol.
▶ Változtassa meg a paraméterbeállításokat a szoftverben.
▶ Végezze el a paraméterbeállítások írását a készülékbe.

A paraméterezésre vonatkozó tudnivalókat lásd a paraméterező szoftver → kézikönyvében

10.3 Kezdő konfiguráció

10.3.1 Kapcsolójel

Az OUTx megváltoztatja a kapcsolási állapotát, ha a beállított kapcsolási határértékek alatt vagy felett van. Hiszterézis vagy ablak funkciók választható.

1:	Folyamatérték
t:	Idő
SP:	Kapcsolási pont
rP:	Visszakapcsolási pont
HY:	Hiszterézis
Hno:	Záró hiszterézis funkció (normally open)
Hnc:	Nyitó hiszterézis funkció (normally closed)

Ábr. 7: Hiszterézis funkció

A Hiszterézis funkcióra való beállításkor az [SP] kapcsolási pont és az [rP] visszakapcsolási pont meghatározásra kerül. Az [rP] értéke kisebb kell legyen, mint az [SP] értéke. Ha módosul a kapcsolási pont, akkor a visszakapcsolási pont az addig beállított távolsággal változik.

1:	Folyamatérték
t:	Idő
FH:	Felső határérték
FL:	Alsó határérték
HY:	Hiszterézis
FE:	Ablaktartomány
Fno:	Záró ablak funkció (normally open)
Fnc:	Nyitó ablak funkció (normally closed)

Ábr. 8: Ablak funkció

Az Ablak funkcióra való beállításkor az [SP] felső határérték és az [rP] alsó határérték meghatározásra kerül. Az [SP] és az [rP] fixen beállított hiszterézise a mérési tartomány végértékének 0,25 %-a. Ez stabilan tartja a kimenet kapcsolási állapotát nagyon alacsony átfolyásingadozások esetén.

10.3.1.1 Paraméterezés a készülékgombokkal: Kapcsolójel

√ A szabványos mértékegység van kiválasztva: [EF] > [CFG] > [uni.x].
√ A cső belső átmérője van kiválasztva: [EF] > [CFG] > [diA].
√ A folyamatérték van kiválasztva: [EF] > [OUTx] > [SELx].
▶ Hívja elő az [EF] > [OUTx] menüt az OUTx kimenet konfigurálásához.

Hiszterézis funkció:

▶ Válassza ki az [ou] opciót, és állítsa be a kapcsolójelet: [Hno] vagy [Hnc].

Válassza ki az [SPx] opciót, és állítsa be azt a mérési értéket, amelynél a kimenet kapcsol.
▶ Válassza ki az [rPx] opciót, és állítsa be azt a mérési értéket, amelynél a kimenet visszakapcsol.

Ablak funkció:

▶ Válassza ki az [ou] opciót, és állítsa be a kapcsolójelet: [Fno] vagy [Fnc].
▶ Válassza ki a [FHx] opciót, és állítsa be az ablak felső határértékét.
▶ Válassza ki a [FLx] opciót, és állítsa be az ablak alsó határértékét.

Az [SP], [rP], [FH] és [FL] paraméter-beállítások utólag közvetlenül a főmenüben módosíthatók.

10.3.1.2 Paraméterezés IO-Linken keresztül: Kapcsolójel

√ A szabványos mértékegység van kiválasztva: [Paraméterek] > [Kijelzőbeállítás] > [uni.x].
√ A cső belső átmérője van kiválasztva: [Paraméterek] > [Alapbeállítások] > [Áramlás] > [diA].
√ A folyamatérték van kiválasztva: [Paraméterek] > [Kimeneti konfiguráció] > [SELx].
▶ Hívja elő a [Paraméterek] > [Kimeneti konfiguráció] menüt.

Hiszterézis funkció:

▶ Válassza ki az [oux] opciót, és állítsa be a kapcsolójelet: [Hno] vagy [Hnc].
▶ Hívja elő a [Paraméterek] > [x digitális kimenet] menüpontot.
▶ Hívja elő az [Áramlás], [Hőmérséklet] vagy [Nyomás] menüpontot.
▶ Válassza ki az [SPx(FHx)-FLOW] vagy az [SPx(FHx)-TEMP] vagy az [SPx(FHx)-PRES] opciót és állítsa be a mérési értéket, melynél a kimenet kapcsol.
▶ Válassza ki az [rPx(FLx)-FLOW] vagy az [rPx(FLx)-TEMP] vagy az [rPx(FLx)-PRES] opciót és állítsa be a mérési értéket, melynél a kimenet visszakapcsol.

Ablak funkció:

▶ Válassza ki az [oux] opciót, és állítsa be a kapcsolójelet: [Fno] vagy [Fnc].
▶ Hívja elő a [Paraméterek] > [x digitális kimenet] menüpontot.
▶ Hívja elő az [Áramlás], [Hőmérséklet] vagy [Nyomás] menüpontot.
▶ Válassza ki az [SPx(FHx)-FLOW] vagy az [SPx(FHx)-TEMP] vagy az [SPx(FHx)-PRES] opciót, és állítsa be a felső határértéket a kapcsolójelhez.
▶ Válassza ki az [rPx(FLx)-FLOW] vagy az [rPx(FLx)-TEMP] vagy az [rPx(FLx)-PRES] opciót, és állítsa be az alsó határértéket a kapcsolójelhez.

10.3.2 Analóg jel

A készülék 4...20 mA értékű analóg jelet bocsát ki, amely arányos a folyamatértékkel.

A mérési tartomány skálázható:

• Az [ASP] meghatározza, hogy melyik mérési értéknél legyen a kimeneti jel 4 mA.
• Az [AEP] meghatározza, hogy melyik mérési értéknél legyen a kimeneti jel 20 mA.

Minimális távolság ASP és AEP között = a mérési tartomány végértékének 20 %-a.

Ha a mérési érték a mérési tartományon kívülre esik vagy ha belső hiba áll fenn, akkor a következő ábrán megadott áramjel kerül kiadásra.

A kijelzési tartományon kívüli mérési értékek esetén vagy hiba esetén üzenetek jelennek meg a kijelzőn (cr. UL, UL, OL, cr. OL, Err).

Hiba esetén az analóg jel a FOU paraméteren keresztül állítható.

Ábr. 9: Analóg kimenet kimeneti jelleggörbéje az IEC 60947-5-7 szabvány szerint

A: Analóg jel

B: Folyamatérték

1: érzékelési tartomány

2: kijelzési tartomány

3: Mérési tartomány

4: Skálázott mérési tartomány

Q: Átfolyás

T: Hőmérséklet

MAW: A mérési tartomány kezdőértéke (amennyiben be van állítva egy alacsonymennyiség-elnyomás Q-hoz: jelkimenet kezdete: MAW + LFC)

MEW: Mérési tartomány végértéke

ASP: Analóg kezdőpont

AEP: Analóg végpont

UL: Kijelzési tartomány nincs elérve

OL: Kijelzési tartomány túllépve

cr. UL: Érzékelési tartomány nincs elérve (hiba)

cr. OL: Érzékelési tartomány túllépve (hiba)

FOU: Az analóg kimenet hibás viselkedése:

FOU = On: Hiba esetén az analóg jel a felső ütközőértékre megy.

FOU = OFF: Hiba esetén az analóg jel az alsó ütközőértékre megy.

10.3.2.1 Paraméterezés a készülékgombokkal: Analóg jel

√ A szabványos mértékegység van kiválasztva: [EF] > [CFG] > [uni.x].
√ A cső belső átmérője van kiválasztva: [EF] > [CFG] > [diA].
√ A folyamatérték van kiválasztva: [EF] > [OUT2] > [SEL2].

▶ Hívja elő az [EF] > [OUT2] menüt az OUT2 kimenet konfigurálásához.
▶ Válassza ki az [ou2] opciót, és állítsa be a funkciót: [I] (4...20 mA analóg jel).
▶ Válassza ki az [ASP2] lehetőséget, és állítsa be azt a mérési értéket, amely esetében a kimeneti jel 4 mA.
▶ Válassza ki az [AEP2] lehetőséget, és állítsa be azt a mérési értéket, amely esetében a kimeneti jel 20 mA.

10.3.2.2 Paraméterezés IO-Linken keresztül: Analóg jel

√ A szabványos mértékegység van kiválasztva: [Paraméterek] > [Kijelzőbeállítás] > [uni.x].
√ A cső belső átmérője van kiválasztva: [Paraméterek] > [Alapbeállítások] > [Áramlás] > [diA].
√ A folyamatérték van kiválasztva: [Paraméterek] > [Kimeneti konfiguráció] > [SEL2].
▶ Hívja elő a [Paraméterek] > [Kimeneti konfiguráció] menüt.
▶ Válassza ki az [ou2] opciót, és állítsa be a funkciót: [I] (4...20 mA analóg jel).
▶ Hívja elő a [Paraméterek] > [2. analóg kimenet] lehetőséget.
▶ Hívja elő az [Áramlás], [Hőmérséklet] vagy [Nyomás] menüpontot.
▶ Válassza ki az [ASP2-FLOW] vagy az [ASP2-TEMP] vagy az [ASP2-PRES] opciót, és állítsa be azt a mérési értéket, amely esetében a kimeneti jel 4 mA.
▶ Válassza ki az [AEP2-FLOW] vagy az [AEP2-TEMP] vagy az [ASP2-PRES] opciót, és állítsa be azt a mérési értéket, amely esetében a kimeneti jel 20 mA.

10.3.3 Fogyasztásmérés-felügyelet (összesítő funkció)

A készülék belső összesítővel rendelkezik. Az összesítő folyamatosan összesíti a fogyasztási mennyiséget, és ezt a folyamatértéket a kijelzőn és az IO-Link interfészen keresztül is elérhetővé teszi.

Az aktuális fogyasztási mennyiség mellett tárolásra kerül a legutóbbi reset előtti érték is. Ez az érték és az utolsó reset óta eltelt idő is megjeleníthető.

Az összesítő 10 percenként elmenti az összesített áramlási mennyiséget. Feszültségkimaradás esetén ez az érték áll rendelkezésre aktuális számlálóállásként. Ha be van állítva az idővezérelt reset, akkor a beállított reset intervallum eltelt idejét szintén elmenti a készülék. Így a lehetséges adatvesztés legfeljebb 10 perc lehet.

A fogyasztási mennyiség kijelzése a kijelzőn: .

Lásd még: Összesítő reset (→ 34).

A fogyasztási mennyiség ellenőrzéséhez impulzusjelek vagy egy kapcsolójel adható ki.

A fogyasztásmérés pontossága az áramlásmérés pontosságától függ.

Az OUT1 és az OUT2 nem használható egyidejűleg a fogyasztásmérés-felügyelet céljára.

10.3.3.1 Összesítő impulzusjel

Impulzusjelek adhatók ki a fogyasztási mennyiség ellenőrzésére.

A kimenet minden alkalommal impulzusjelet bocsát ki, amikor az [ImPS] alatt beállított áramlási mennyiség (impulzusérték) elérésre került.

Az impulzusjel a kimenet rövid ideig tartó be- és kikapcsolásából áll. A készüléknek a kapcsolási állapotot jelző LED-jei nem jelzik a kapcsolási folyamatot.

Az IO-Link interfészen keresztül nem érhetők el impulzusjelek.

Paraméterezés a készülékgombokkal: Impulzusjel összesítő

√ A szabványos mértékegység van kiválasztva: [EF] > [CFG] > [uni. F].
√ A cső belső átmérője van kiválasztva: [EF] > [CFG] > [diA].
√ A folyamatérték van kiválasztva: [EF] > [OUTx] > [SELx] = [FLOW].
▶ Hívja elő az [EF] > [OUTx] menüt az OUTx kimenet konfigurálásához.
▶ Válassza az [ou1] vagy az [ou2] lehetőséget, és állítsa be az [ImP] beállítást.
▶ Válassza ki az [ImPSx] opciót, és állítsa be azt az áramlási mennyiséget, amelynél mindig 1 impulzus kibocsátásra kerül (impulzusérték).
- Használja a ▲ vagy ▼ gombot a beállítási tartomány kiválasztásához.
- Nyomja meg röviden a ● gombot a beállítási tartomány megerősítéséhez.
- A kívánt számértéket a ▲ vagy ▼ gombokkal állítsa be.
- Nyomja meg röviden a • gombot az érték átvételéhez.
▶ Válassza ki a [ImPRx] opciót, és állítsa be az [lgen] opciót.

Az [ImPS] és az [ImPR] paraméter-beállítások utólag közvetlenül a fömenüben módosíthatók.

Paraméterezés IO-Linken keresztül: Impulzusjel összesítő

√ A szabványos mértékegység van kiválasztva: [Paraméterek] > [Kijelzőbeállítás] > [uni. F].
√ A cső belső átmérője van kiválasztva: [Paraméterek] > [Alapbeállítások] > [Áramlás] > [diA].
√ A folyamatérték van kiválasztva: [Paraméterek] > [Kimeneti konfiguráció] > [SELx] = [FLOW].
▶ Hívja elő a [Paraméterek] > [Kimeneti konfiguráció] menüt.
▶ Válassza az [ou1] vagy az [ou2] lehetőséget, és állítsa be az [ImP] beállítást.
▶ Hívja elő a [Paraméterek] > [x kimenet impulzus] opciót.
▶ Válassza ki az [ImPSx] opciót, és állítsa be azt az áramlási mennyiséget, amelynél mindig 1 impulzus kibocsátásra kerül (impulzusérték).
▶ Válassza ki a [ImPRx] opciót, és állítsa be az [lgen] opciót.

10.3.3.2 Összesítő kapcsolójel

Kapcsolójel adható ki a fogyasztási mennyiség ellenőrzésére.

A kimenet kapcsolójelet bocsát ki, amikor az [lmPS] alatt beállított áramlási mennyiség elérésre került. A kimenet a resetig kapcsolva marad. Az összesítő reset után a számlálás újraindul.

Az [rTo] beállítása határozza meg, hogy mikor kapcsol a kimenet és mikor kerül resetelésre az összesítő:

[rTo]	kimenet	Összesítő resetelés
OFF	A kimenet az [lmPS] alatt beállított áramlási mennyiség elérésekor kapcsol.	► ▶ Végezze el az aktív resetelést.• Automatikus resetelés a maximális kijelzési tartomány túllépésekor.
1, 2,... h1, 2,... d1, 2,... w	A kimenet csak akkor kapcsol, ha az [lmPS] alatt beállított áramlási mennyiség a beállított időtartamon belül elérésre kerül.	Ha a kimenet nem kapcsolt:• Idővezérelt reset (az rTo alatt beállított idő túllépésre kerül). Kapcsolt kimenetnél:► Végezze el az aktív resetelést.• Automatikus resetelés a maximális kijelzési tartomány túllépésekor.

A maximális kijelzési tartomány 100 000 000 m³ fogyasztási mennyiségnél kerül elérésre.

Paraméterezés a készülékgombokkal: Kapcsolójel összesítő

√ A szabványos mértékegység van kiválasztva: [EF] > [CFG] > [uni. F].
√ A cső belső átmérője van kiválasztva: [EF] > [CFG] > [diA].
√ A folyamatérték van kiválasztva: [EF] > [OUTx] > [SELx] = [FLOW].
▶ Hívja elő az [EF] > [OUTx] menüt az OUTx kimenet konfigurálásához.
▶ Válassza az [ou1] vagy az [ou2] lehetőséget, és állítsa be az [ImP] beállítást.
▶ Válassza az [ImPSx] opciót és állítsa be azt a áramlási mennyiséget, amelynél a kimenet kapcsol.
- Használja a ▲ vagy ▼ gombot a beállítási tartomány kiválasztásához.
- Nyomja meg röviden a ● gombot a beállítási tartomány megerősítéséhez.
- A kívánt számértéket a ▲ vagy ▼ gombokkal állítsa be.
- Nyomja meg röviden a ● gombot az érték átvételéhez.
▶ Válassza ki a [ImPRx] opciót, és állítsa be a [Nem] opciót.

Az [ImPS] és az [ImPR] paraméter-beállítások utólag közvetlenül a fömenüben módosíthatók.

▶ A [rTo] paraméter beállítása az összesítő visszaállításához:

Lásd Összesítő reset (→ 34).

Paraméterezés IO-Linken keresztül: Kapcsolójel összesítő

√ A szabványos mértékegység van kiválasztva: [Paraméterek] > [Kijelzőbeállítás] > [uni. F].
√ A cső belső átmérője van kiválasztva: [Paraméterek] > [Alapbeállítások] > [Áramlás] > [diA].
√ A folyamatérték van kiválasztva: [Paraméterek] > [Kimeneti konfiguráció] > [SELx] = [FLOW].
▶ Hívja elő a [Paraméterek] > [Kimeneti konfiguráció] menüt.
▶ Válassza az [ou1] vagy az [ou2] lehetőséget, és állítsa be az [ImP] beállítást.
▶ Hívja elő a [Paraméterek] > [x kimenet impulzus] opciót.
▶ Válassza az [ImPSx] opciót és állítsa be azt a áramlási mennyiséget, amelynél a kimenet kapcsol.
▶ Válassza ki a [ImPRx] opciót, és állítsa be a [Nem] opciót.
▶ A [rTo] paraméter beállítása az összesítő visszaállításához:
Lásd Összesítő reset (→ 34).

10.3.4 Kimenet KI

A kimeneti jel kikapcsolható. A kimenet ekkor nagy ellenállásúvá válik.

A kommunikáció az IO-Link interfészen keresztül az OUT1 felé továbbra is aktív marad.

10.3.4.1 Paraméterezés a készülékgombokkal: Kimenet KI

▶ Hívja elő az [EF] > [OUTx] menüt a konfiguráláshoz.
▶ Válassza ki a [oux] opciót, és állítsa be a [OFF] opciót.

10.3.4.2 Paraméterezés IO-Linken keresztül: Kimenet KI

▶ Hívja elő a [Paraméterek] > [Kimeneti konfiguráció] menüpontot.
▶ Válassza ki a [oux] opciót, és állítsa be a [OFF] opciót.

10.4 Alkalmazáskonfiguráció

10.4.1 Standard mértékegység

Kiválasztható egy mértékegység, amellyel a folyamatérték alapértelmezés szerint megjelenik a kijelzőn. Minden további paraméterbeállítás ezen az egységen alapul.

Kiválasztható értékek:

• Átfolyás: m³/min ; m³/h ; m/s ; ft³/min ; ft³/h ; ft/s
  • Hőmérséklet: °C; °F
• Nyomás: kPa; bar; psi

10.4.1.1 Paraméterezés a készülékgombokkal: Standard mértékegység

▶ Hívja elő az [EF] > [CFG] menüt.
▶ Válassza ki az [uni.x] opciót, és állítsa be a mértékegységet.

10.4.1.2 Paraméterezés IO-Link segítségével: Standard mértékegység

▶ Hívja elő a [Paraméterek] > [Kijelző beállítása] menüpontot.
▶ Válassza ki az [uni.x] opciót, és állítsa be a mértékegységet.

10.4.2 Csillapítás

A beállított csillapítási állandó a kimeneti jelek stabilizálódását eredményezi. A fizikai folyamatértékek ugrásszerű változásai kiegyenlítődnek.

Ez a kimenetekre, a kijelzőre és a folyamatértékeknek az IO-Link interfészen keresztüli továbbítására vonatkozik.

A csillapítási állandó hozzáadódik az érzékelő válaszidejéhez (→ Műszaki adatok).

Az UL és OL jelek meghatározása a csillapítási állandó figyelembevételével történik.

A mérésiérték-csillapítás befolyásolja az Áramlás és Nyomás folyamatértékeket.

Kiválasztható értékek:

• [dAP. F] = az átfolyás csillapítási állandója másodpercben (63 % τ emelkedési idő).
• [dAP. P] = a nyomás csillapítási állandója másodpercben (63 % τ emelkedési idő).

10.4.2.1 Paraméterezés a készülékgombokkal: Csillapítás

▶ Hívja elő az [EF] > [CFG] menüt.
▶ Válassza ki a [dAP.x] opciót és állítsa be az x folyamatérték kapcsolójelének csillapítási idejét.

10.4.2.2 Paraméterezés IO-Linken keresztül: Csillapítás

▶ Hívja elő a [Paraméterek] > [Csillapítás] menüpontot.
▶ Válassza ki a [dAP.x] opciót és állítsa be az x folyamatérték kapcsolójelének csillapítási idejét.

10.4.3 A kapcsoló kimenetek kimeneti polaritása

A [P-n] paraméterrel kiválasztható, hogy a kimenetek plusz vagy negatív kapcsolásúak legyenek.

10.4.3.1 Paraméterezés a készülékgombok segítségével: Kimeneti polaritás

▶ Hívja elő az [EF] > [CFG] menüt.
▶ Válassza ki a [P-n] opciót, és állítsa be a [PnP] vagy a [nPn] opciót.

10.4.3.2 Paraméterezés IO-Link segítségével: Kimeneti polaritás

▶ Hívja elő a [Paraméterek] > [Kimeneti konfiguráció] menüpontot.
▶ Válassza ki a [P-n] opciót, és állítsa be a [PnP] vagy a [nPn] opciót.

10.4.4 Belső csőátmérő

Ahhoz, hogy a készülék abszolút folyamatértékeket tudjon kiszámítani az áramláshoz, a cső belső átmérőjét meg kell adni, melybe az érzékelő beépítésre kerül.

10.4.4.1 Paraméterezés a készülékgombokkal: Belső csőátmérő

√ A szabványos mértékegység van kiválasztva: [EF] > [CFG] > [uni. F].
▶ Hívja elő az [EF] > [CFG] menüt.
▶ Válassza ki a [diA] opciót, és állítsa be a cső belső átmérőjét.

10.4.4.2 Paraméterezés IO-Linken keresztül: Belső csőátmérő

√ A szabványos mértékegység van kiválasztva: [Paraméterek] > [Kijelzőbeállítás] > [uni. F].
▶ Hívja elő a [Paraméterek] > [Alapbeállítások] > [Áramlás] menüt.
▶ Válassza ki a [diA] opciót, és állítsa be a cső belső átmérőjét.

10.4.5 Folyamatérték az OUT1 és az OUT2 kimenetekhez

Mindkét kimenet esetében kiválaszthatja, hogy melyik folyamatértéket kívánja felügyelni. Minden további paraméterbeállítás ezen a kiválasztáson alapul.

Kiválasztható értékek:

• [FLOW]: Átfolyás
• [TEMP]: Hőmérséklet
• [PRES]: Nyomás

10.4.5.1 Paraméterezés a készülékgombokkal: OUT1 és OUT2 folyamatérték

▶ Hívja elő az [EF] > [OUTx] menüt.
▶ Válassza ki a [SELx] opciót, állítsa be a folyamatértéket az OUTx kimenethez.

10.4.5.2 Paraméterezés IO-Linken keresztül: OUT1 és OUT2 folyamatérték

▶ Hívja elő a [Paraméterek] > [Kimeneti konfiguráció] menüpontot.
▶ Válassza ki a [SELx] opciót, állítsa be a folyamatértéket az OUTx kimenethez.

10.4.6 Alacsonyáramlás -elnyomás

A Low flow cut-off [LFC] funkcióval az alacsony áramlási mennyiségek elrejthetők. Az LFC-érték alatti átfolyást az érzékelő nyugalmi helyzetként (Q = 0) értékeli.

Az LFC-érték hatással van a következőkre:

• A folyamatérték kijelzése az átfolyáshoz a kijelzőn
  • A digitális kapcsolójel az átfolyáshoz
  • Analóg jel az átfolyáshoz
• A fogyasztásmérés-felügyelet (kapcsoló- vagy impulzusjel az átfolyáshoz)
  • A minimális és maximális átfolyás eltárolt értékei

Az adatlapon megadott pontosság az LFC-értékre gyári beállítás esetén vonatkozik. Ha alacsonyabb LFC-értéket állít be, csökken az érzékelő pontossága.

10.4.6.1 Paraméterezés a készülékgombokkal: Alacsonyáramlás -elnyomás

▶ Hívja elő az [EF] > [CFG] menüt.
▶ Válassza az [LFC] opciót és állítsa be azt a határértéket, amely alatt a átfolyás leállásként kerül kiértékelésre.

10.4.6.2 Paraméterezés IO-Linken keresztül: Alacsonyáramlás -elnyomás

▶ Hívja elő a [Paraméterek] > [Alapbeállítások] > [Áramlás] menüpontot.
▶ Válassza az [LFC] opciót és állítsa be azt a határértéket, amely alatt a átfolyás leállásként kerül kiértékelésre.

10.4.7 Szabványos feltételek

A készülék adatlapján megadott értékek a felhasználási hely környezeti feltételeitől függnek.

Minden adat a DIN ISO 2533 szerinti szabványos térfogatáramra, azaz 1013 mbar (101,3 kPa), 15°C és 0% relatív páratartalom melletti térfogatáram esetére vonatkozik. A készülék más szabvány feltételekre is beállítható.

10.4.7.1 Paraméterezés a készülékgombokkal: Szabványos feltételek

▶ Hívja elő az [EF] > [CFG] menüt.
▶ Válassza ki az [rEF. P] opciót és adja meg a standard nyomást.
▶ Válassza ki az [rEF. T] opciót és adja meg a standard hőmérsékletet.

10.4.7.2 Paraméterezés IO-Linken keresztül: Szabványos feltételek

▶ Hívja elő a [Paraméterek] > [Alapbeállítások] > [Nyomás] menüpontot.
▶ Válassza ki az [rEF. P] opciót és adja meg a standard nyomást.
▶ Hívja elő a [Paraméterek] > [Alapbeállítások] > [Hőmérséklet] menüpontot.
▶ Válassza ki az [rEF. T] opciót és adja meg a standard hőmérsékletet.

10.4.8 Nullpontkalibrálás

Ha a mérési érték és a tényleges folyamatérték között szisztematikus eltérés mutatkozik, ez a mérési pontatlanság a [cOF] korrekciós tényezővel korrigálható.

▷ A belső nullpont a beállított értékkel eltolódik.

A [coF] korrekciós tényező csak a nyomásmérésre vonatkozik.

A [coF] egysége megfelel a megfelelő folyamatértékhez beállított standard mértékegységnek.

10.4.8.1 Paraméterezés a készülékgombokkal: Nullpontkalibrálás

▶ Hívja elő az [EF] > [CFG] menüt.
▶ Válassza ki a [cOF] opciót és állítsa be az értéket.
▷ A belső nullpont a beállított értékkel eltolódik.

10.4.8.2 Paraméterezés IO-Linken keresztül: Nullpontkalibrálás

▶ Hívja elő a [Paraméterek] > [Alkalmazás-konfiguráció] opciót.
▶ Válassza ki a [cOF] opciót és állítsa be az értéket.
▷ A belső nullpont a beállított értékkel eltolódik.

10.4.9 Kapcsolási késleltetés

A kapcsolókimenethez beállítható egy késleltetési idő, amellyel a kimenet át- és visszakapcsol.

10.4.9.1 Paraméterezés a készülékgombokkal: Kapcsolási késleltetés

▶ Hívja elő az [EF] > [OUTx] menüt.
▶ Válassza ki a [dSx] opciót, és állítsa be a késleltetést másodpercben az OUTx kapcsolásához.
▶ Válassza ki a [drx] opciót, és állítsa be az OUTx-ről való visszakapcsolás késleltetését másodpercben.

A [dSx] és a [drx] lehetőség csak akkor érhető el, ha az OUTx-hez ki van választva egy kapcsolójel (Hno, Hnc, Fno, Fnc).

10.4.9.2 Paraméterezés IO-Linken keresztül: Kapcsolási késleltetés

▶ Hívja elő a [Paraméterek] > [x digitális kimenet] menüpontot.
▶ Válassza ki a [dSx] opciót, és állítsa be a késleltetést másodpercben az OUTx kapcsolásához.
▶ Válassza ki a [drx] opciót, és állítsa be az OUTx-ről való visszakapcsolás késleltetését másodpercben.

A [dSx] és a [drx] lehetőség csak akkor érhető el, ha az OUTx-hez ki van választva egy kapcsolójel (Hno, Hnc, Fno, Fnc).

10.4.10 A kimenetek hibás működése

A [FOUx] paraméterrel beállítható az OUTx kimenet viselkedése hiba esetén. A kiválasztott kimeneti funkciótól függően hiba esetén a következő jelek kerülnek kiadásra:

- Kapcsolójel:

• On: A kimenet hiba esetén bekapcsol (BE).
  – OFF: A kimenet hiba esetén kikapcsol (KI).
  – OU: A kimenet a hibától függetlenül a paraméterekben meghatározott módon kapcsol.

- Analóg jel:

– On: Az analóg jel a felső ütközőértékre megy.
– OFF: Az analóg jel az alsó ütközőértékre megy.
– OU: Az analóg jel továbbra is a mérési értéknek felel meg.

Az [oux] = [ImP] (fogyasztásmérés-felügyelet) kiválasztásakor a [FOUx] nem érhető el. Az impulzusok a hibától függetlenül továbbra is kiadásra kerülnek.

10.4.10.1 Paraméterezés a készülékgombok segítségével: A kimenetek hibás működése

▶ Hívja elő az [EF] > [OUTx] menüt.
▶ Válassza ki a [FOUx] opciót, és állítsa be az OUTx viselkedését hiba esetén: [On], [OFF], [OU].

10.4.10.2 Paraméterezés IO-Link segítségével: A kimenetek hibás működése

▶ Hívja elő a [Paraméterek] > [x kimenet hibakonfiguráció] menüpontot.
▶ Válassza ki a [FOUx] opciót, és állítsa be az OUTx viselkedését hiba esetén: [On], [OFF], [OU].

10.4.11 Összesítő reset

Az összesítő többféleképpen is resetelhető:

• Kézi reset
• Idővezérelt reset
• Reset külső jel által
• Reset IO-Link interfészen keresztül

Ha az összesítő nem a fenti eljárások valamelyikével kerül resetelésre, akkor automatikus resetre kerül sor a maximális kijelzési tartomány túllépése után.

10.4.11.1 Paraméterezés a készülékgombokkal: Összesítő reset

1. Kézi reset:

▶ Hívja elő az [EF] menüt.
▶ Válassza ki a [rTo ] opciót, és állítsa be a [rES. T] opciót.
▷ Az összesítő visszaállításra kerül.

2. Idővezérelt reset:

▶ Hívja elő az [EF] menüt.
▶ Válassza ki az [rTox] opciót, majd állítsa be az időt hetekben (w), napokban (d) vagy órákban (h).
▷ Az összesítő a beállított idő után automatikusan resetelésre kerül.

3. Reset külső jel által:

▶ Hívja elő az [EF] > [OUT2] menüt.
▶ Válassza ki az [ou2] opciót, és állítsa be a digitális bemenetet: [In. D].
▶ Válassza ki a [DIn2] opciót és állítsa be a visszaállító jelet:
• [HIGH]: Visszaállítás High-jelnél
• [LOW]: Visszaállítás Low-jelnél
• [+EDG]: Visszaállítás felfutó élnél
• [–EDG]: Visszaállítás lefutó élnél

4. Reset túlcsordulás esetén:

▶ Hívja elő az [EF] menüt.
▶ Válassza ki a [rTox] opciót, és állítsa be a [OFF] opciót.
▷ Az összesítő csak akkor kerül resetelésre, ha a kijelző maximális kijelzési tartománya túllépésre került.

10.4.11.2 Paraméterezés IO-Linken keresztül: Összesítő reset

1. Kézi reset:

▶ [Paraméter] > [totalizátor] előhívása.
▶ Parancs végrehajtása: [Összesítő visszaállítása].

2. Idővezérelt reset:

▶ [Paraméter] > [totalizátor] előhívása.
▶ Válassza ki az [rTox] opciót, majd állítsa be az időt hetekben (w), napokban (d) vagy órákban (h).
▷ Az összesítő a beállított idő után automatikusan resetelésre kerül.

3. Reset külső jel által:

▶ Hívja elő a [Paraméterek] > [Kimeneti konfiguráció] menüpontot.
▶ Válassza ki az [ou2] opciót, és állítsa be a digitális bemenetet: [In. D].
▶ Hívja elő a [Paraméterek] > [2. digitális kimenet] opciót.
▶ Válassza ki a [DIn2] opciót és állítsa be a visszaállító jelet:
• [HIGH]: Visszaállítás High-jelnél
• [LOW]: Visszaállítás Low-jelnél
• [+EDG]: Visszaállítás felfutó élnél
• [–EDG]: Visszaállítás lefutó élnél

4. Reset túlcsordulás esetén:

▶ [Paraméter] > [totalizátor] előhívása.
▶ Válassza ki a [rTox] opciót, és állítsa be a [OFF] opciót.
▷ Az összesítő csak akkor kerül resetelésre, ha a kijelző maximális kijelzési tartománya túllépésre került.

10.4.12 Zárolás / feloldás

A beállítások véletlen módosításának megakadályozása érdekében a készülék elektronikusan zárolható.

Ez a zár megakadályozza, hogy a készülék beállításait a készülék gombjaival megváltoztassák.

Gyári beállítás: nincs zárolva.

10.4.12.1 Paraméterezés a készülékgombokkal: Zárolás / feloldás

Zárolás:

▶ Győződjön meg róla, hogy az eszköz normál üzemmódban van.
▶ Egyidejűleg 10 mp hosszan nyomja le a [▲] és [▼] gombokat, míg a címsorban az előrehaladást jelző sáv nem jár le.
▷ A készülék zárolva van a készülékgombokkal való paraméterezéssel szemben. Ha valaki egy paraméterérték módosításával próbálkozna, a kijelzőn a ☑ szimbólum jelenik meg.

Ezt a zárolást csak a készülékgombokkal lehet feloldani. A paraméterbeállítás módosítása továbbra is lehetséges az IO-Link interfészen keresztül.

Feloldás:

▶ Győződjön meg róla, hogy az eszköz normál üzemmódban van.

▶ Egyidejűleg 10 mp hosszan nyomja le a [▲] és [▼] gombokat, míg a címsorban az előrehaladást jelző sáv nem jár le.
▷ A készülékgombok zárolása feloldásra került.

10.4.12.2 Paraméterezés IO-Linken keresztül: Zárolás / feloldás

▶ Győződjön meg róla, hogy az eszköz normál üzemmódban van.
▶ Hívja elő a [Paraméterek] > [Kijelző beállítása] menüpontot.
▶ Válassza ki az [Loc] opciót, és állítsa be a zárolást.
▷ A készülék zárolva van a készülékgombokkal való paraméterezéssel szemben. Ha valaki egy paraméterérték módosításával próbálkozna, a kijelzőn a ☑ szimbólum jelenik meg.

A zárolás az [uLoc] IO-Link paraméterrel vagy a készülékgombokkal oldható fel.

- vagy -

▶ Hívja elő a [Paraméterek] > [Alapbeállítások] menüpontot.
▶ Válassza a [Gerätezugriffssperren. Lokale Benutzerschnittstelle] (Készülék
HozzáférésZárolás. Lokális felhasználói interfész) paramétert és állítsa be a [Zárolva] állapotot.
▷ A készülék zárolva van a készülékgombokkal való paraméterezéssel szemben. Ha valaki egy paraméterérték módosításával próbálkozna, a kijelzőn a ☑ szimbólum jelenik meg.

A zárolás a [Feloldva] IO-Link paraméterrel oldható fel.

10.4.13 A készülék visszaállítása

A készülék visszaállítható a gyári beállításra.

A funkció végrehajtása előtt célszerű feljegyezni a saját beállításokat a Gyári beállítások fejezetben.

10.4.13.1 Paraméterezés a készülékgombok segítségével: A készülék visszaállítása

▶ Hívja elő az [EF] menüt.
▶ Válassza ki a [rES] elemet.
▶ Tartsa lenyomva a [▲] vagy a [▼] gombot.
▷ A [----] kijelzés jelenik meg.
▶ Nyomja meg röviden a [●] gombot.
▷ A készülék újraindul.

10.4.13.2 Paraméterezés IO-Link segítségével: A készülék visszaállítása

▶ Hívja elő a [Paraméterek] > [Alapbeállítások] menüpontot.
▶ Parancs végrehajtása: [Gyári beállítás beállítása].
▷ A készülék újraindul.

10.5 Kijelző

10.5.1 Kijelző elrendezése

A [diS. L] paraméterrel kiválasztható, hogy a kijelzőn mely folyamatértékek jelenjenek meg alapértelmezés szerint.

Kiválasztható értékek:

• L1: aktuális folyamatérték az áramláshoz
• L2. Temp: aktuális folyamatérték az áramláshoz és a hőmérséklethez
• L2. Pres: aktuális folyamatérték az átfolyáshoz és a nyomáshoz
• L2. Totl: aktuális folyamatérték az átfolyáshoz és az összesítőhöz
• L3. TP: aktuális folyamatérték az átfolyáshoz, hőmérséklethez és nyomáshoz
• L4: aktuális folyamatérték az átfolyáshoz, hőmérséklethez, nyomáshoz és összesítőhöz

10.5.1.1 Paraméterezés a készülékgombokkal: Kijelző elrendezése

▶ Hívja elő az [EF] > [DIS] menüt.
▶ Válassza ki a [diS. L] opciót és állítsa be az elrendezést.

10.5.1.2 Paraméterezés IO-Linken keresztül: Kijelző elrendezése

▶ Hívja elő a [Paraméterek] > [Kijelző beállítása] menüpontot.
▶ Válassza ki a [diS. L] opciót és állítsa be az elrendezést.

10.5.2 A kijelző frissítési sebessége

A [diS. U] paraméterrel állítható be a kijelző frissítési sebessége.

Kiválasztható értékek:

• d1: gyors
• d2: közepes
• d3: lassú

10.5.2.1 Paraméterezés a készülékgombokkal: A kijelző frissítési sebessége

▶ Hívja elő az [EF] > [DIS] menüt.
▶ Válassza ki a [diS. U] opciót és állítsa be a frissítési sebességet.

10.5.2.2 Paraméterezés IO-Linken keresztül: A kijelző frissítési sebessége

▶ Hívja elő a [Paraméterek] > [Kijelző beállítása] menüpontot.
▶ Válassza ki a [diS. U] opciót és állítsa be a frissítési sebességet.

10.5.3 Kijelző forgatás

A [diS. R] paraméterrel a kijelzön lévő írás a jobb olvashatóság érdekében elforgatható az óramutató járásával megegyező irányba.

Kiválasztható értékek:

- 0° (nincs elforgatva)

• 90°
• 180°
- 270°

10.5.3.1 Paraméterezés a készülékgombokkal: Kijelző forgatás

▶ Hívja elő az [EF] > [DIS] menüt.
▶ Válassza ki a [diS. R] opciót, és állítsa be a kijelző forgatását.

10.5.3.2 Paraméterezés IO-Linken keresztül: Kijelző forgatás

▶ Hívja elő a [Paraméterek] > [Kijelző beállítása] menüpontot.
▶ Válassza ki a [diS. R] opciót, és állítsa be a kijelző forgatását.

10.5.4 Kijelző fényereje

A [diS. B] paraméterrel állítható be a kijelző fényereje.

Kiválasztható értékek:

• 25 %
- 50 %
• 75 %
• 100 %

- OFF: Energiatakarékos üzemmód. A kijelző üzem közben ki van kapcsolva. A hibaüzenetek kikapcsolt kijelző esetén az IO-Link és az üzemállapotot jelző LED-ek segítségével kerülnek megjelenítésre. A kijelző aktiválása tetszés szerinti gomb lenyomásával. 30 másodpercnyi inaktivitás után a kijelző újra kikapcsol.

Ha a készülék magas belső hőmérsékletet mér, a kijelző fényereje automatikusan beállításra kerül:

A készülék belső hőmérséklete > 64 °C: A fényerő 25 %-ra csökken.

A készülék belső hőmérséklete ≥ 90 °C: A kijelző kikapcsol.

10.5.4.1 Paraméterezés a készülékgombokkal: Kijelző fényereje

▶ Hívja elő az [EF] > [DIS] menüt.
▶ Válassza ki a [diS. B] opciót, és állítsa be a kijelző fényerejét.

10.5.4.2 Paraméterezés IO-Linken keresztül: Kijelző fényereje

▶ Hívja elő a [Paraméterek] > [Kijelző beállítása] menüpontot.
▶ Válassza ki a [diS. B] opciót, és állítsa be a kijelző fényerejét.

10.5.5 A kijelző színének beállítása

A betüszín a kijelzőn a [coL.x] paraméterrel választható ki:

• [coL. F]: Betüszín az áramláshoz
• [coL. T]: Betüszín a hömérséklethez
• [coL. P]: Betük színe a nyomáshoz
• [coL. V]: Betüszín a Vol.1 összesítőhöz

Tartós betüszín

A betüszín az átfolyás, a hömérséklet, a nyomás vagy az összesítő kijelzéséhez tartósan beállítható:

[coL. F] / [coL. T] / [coL. P] / [coL. V]	Betüszín
bk/wh	fekete-fehér
rEd	piros
GrEn	zöld
yellow	sárga

Színváltás

Alternatív megoldásként az átfolyás, a hőmérséklet és a nyomás kijelzéséhez beállítható a színváltás az aktuális folyamatérték függvényében:

[coL. F] / [coL. T] / [coL. P]	Betüszín
r-cF	piros = folyamatérték az ablaktartományon belülzöld = folyamatérték az ablaktartományon kívül
G-cF	zöld = folyamatérték az ablaktartományon belülpiros = folyamatérték az ablaktartományon kívül

Ha a „Színváltás” van kiválasztva, akkor az ablakterület határértékeit be kell állítani:

[cFL. F]: alsó határérték az átfolyáshoz

[cFH. F]: felső határérték az átfolyáshoz

[cFL. T]: alsó határérték a hömérséklethez

[cFH. T]: felső határérték a hömérséklethez

[cFL. P]: alsó határérték a nyomáshoz

[cFH. P]: felső határérték a nyomáshoz

A [cFL.x] és [cFH.x] határértékek szabadon kiválaszthatók a mérési tartományon belül és függetlenek az OUT1 és OUT2 számára beállított kimeneti funkciótól.

Ábr. 10: Példa a [coL.x] beállításra = G-cF

10.5.5.1 Paraméterezés a készülékgombokkal: A kijelző színének beállítása

▶ Hívja elő az [EF] > [COLR] menüt.

Állandó színbeállítás

▶ Válassza ki a [coL.x] opciót és válassza ki a betűszínt az x folyamatértékhez, ill. az összesítőhöz: [bk/wh], [red], [green] vagy [yellow].

Színváltás

▶ Válassza ki a [coL.x] opciót és válassza ki a színváltás beállítását az x folyamatértéktől függően: [r-cF] vagy [G-cF].
▶ Válassza ki a [cFL.x] opciót és válassza ki az ablakterület alsó határértékét.
▶ Válassza ki a [cFH.x] opciót és válassza ki az ablakterület felső határértékét.

10.5.5.2 Paraméterezés IO-Linken keresztül: A kijelző színének beállítása

▶ Hívja elő a [Paraméterek] > [Kijelző beállítása] menüpontot.

Állandó színbeállítás

▶ Válassza ki a [coL.x] opciót és válassza ki a betűszínt az x folyamatértékhez, ill. az összesítőhöz: [bk/wh], [red], [green] vagy [yellow].

Színváltás

▶ Válassza ki a [coL.x] opciót és válassza ki a színváltás beállítását az x folyamatértéktől függően: [r-cF] vagy [G-cF].
▶ Hívja elő a [Paraméterek] > [Ablak a színváltáshoz] menüpontot.
▶ Válassza ki a [cFL.x] opciót és válassza ki az ablakterület alsó határértékét.
▶ Válassza ki a [cFH.x] opciót és válassza ki az ablakterület felső határértékét.

10.6 Diagnosztika

10.6.1 Az összesítő értékeinek leolvasása

A következő értékek bármikor leolvashatók az összesítőre vonatkozóan:

• Aktuális áramlási mennyiség (= fogyasztási mennyiség az utolsó visszaállítás óta).
• Fogyasztási mennyiség az utolsó visszaállítás előtt.
• Idő percekben az utolsó visszaállítás óta.

10.6.1.1 Leolvasás a készülék gombjain keresztül: Az összesítő értékei

▶ Üzem közben nyomja meg a [▲] vagy [▼] gombot, amíg az összesítő értékei meg nem jelennek.
▷ 30 másodperc elteltével a készülék visszavált a standard kijelzőre.

10.6.1.2 Leolvasás IO-Linken keresztül: A totalizátor értékei

▶ [Paraméter] > [totalizátor] előhívása.
▶ Olvassa le a fogyasztási értékeket.

10.6.2 Memória

A készülék tárolja a mindenkori maximális és minimális mért folyamatértékeket.

Az aktuális érték a készüléken vagy az IO-Link interfészen keresztül kiolvasható.

Kiválasztható értékek:

• [Lo. F]: Minimálisérték-memória az átfolyáshoz
• [Hi. F]: Maximálisérték-memória az átfolyáshoz
• [Lo. T]: A hömérséklet minimális értékének memóriája
• [Hi. T]: A hömérséklet maximális értékének memóriája
• [Lo. P]: Minimumérték-memória a nyomáshoz
• [Hi. P]: Maximumérték-memória a nyomáshoz

Érdemes törölni a memóriát, amint a készülék először dolgozik normál üzemeltetési körülmények között.

10.6.2.1 Paraméterezés a készülékgombok segítségével: Memória

A memória megjelenítése:

▶ Hívja elő az [EF] > [MEM] menüt.
▶ Válassza ki a [Lo.x] vagy a [Hi.x] opciót a mindenkori legmagasabb vagy legalacsonyabb mért folyamatérték kijelzéséhez:

Memória tartalmának törlése:

▶ Hívja elő az [EF] > [MEM] menüt.
▶ Válassza ki az [Lo.x] vagy a [Hi.x] opciót.
▶ Tartsa lenyomva a [▲] vagy a [▼] gombot.

▷ A [----] kijelzés jelenik meg.

▶ Nyomja meg röviden a [●] gombot.

10.6.2.2 Paraméterezés IO-Linken keresztül: Memória

A memória megjelenítése:

▶ Hívja elő a[Paraméterek] > [Memória] > [Áramlás] vagy [Hőmérséklet] vagy [Nyomás] menüpontot.
▶ Válassza ki a [Lo.x] vagy a [Hi.x] opciót a mindenkori legmagasabb vagy legalacsonyabb mért folyamatérték kijelzéséhez:

Memória tartalmának törlése:

▶ Parancs végrehajtása:

• [Hi.x és Lo.x memória visszaállítás]
• [Lo.x memória visszaállítás]
• [Hi.x memória visszaállítás]

10.7 Szervizfunkciók

10.7.1 Szimuláció

Ez a funkció a folyamatértékek szimulálására és jelláncuk ellenőrzésére szolgál.

A cr. UL, UL, OL és cr. OL paraméterbeállítások révén olyan folyamatértékek is szimulálhatók, melyek hiba- vagy figyelmeztető üzenetet eredményeznek.

A szimuláció indításakor az összesítő értékei befagyasztásra kerülnek, és a szimulált összesítő értéke 0-ra áll. A szimulált átfolyásérték ezután a szimulált összesítőre van hatással. A szimuláció befejezése után az eredeti összesítő-értékek kerülnek visszaállításra.

A szimuláció során a következők érvényesek:

• A szimuláció nincs befolyással az aktuális folyamatértékekre. A kimenetek a korábban beállított módon viselkednek.
• Az eredeti összesítőérték változatlanul tárolva marad, még akkor is, ha valós áramlás van jelen.
• Az aktuális valós alkalmazáshoz hibaüzenetek nem állnak rendelkezésre. Ezeket a szimuláció elnyomja.

A következő értékek szimulálhatók:

Átfolyás, hömérséklet, nyomás és az összesítő számlálójának állása.

10.7.1.1 Paraméterezés a készülékgombokkal: Szimuláció

▶ Hívja elő az [EF] > [SIM] menüt.
▶ Válassza ki az [S. FLW], [S. TMP] vagy az [S. PRS] opciót, és állítsa be a szimulálandó folyamatértéket:
- Nyomja le a [▲] vagy [▼] gombot, míg a kívánt folyamatérték nem kerül elérésre.
- Az [OL], [crOL], [UL] és [crUL] figyelmeztető/hibajelzések a mérési tartomány túllépésekor, ill. alulmúlásakor jelennek meg.
▶ Válassza ki az [S. Tim] opciót és állítsa be a szimuláció időtartamát percekben.
▶ Válassza ki az [S. On] opciót, és állítsa be a funkciót:
- [On]: A szimuláció elindul. Az értékek szimulálása az [S. Tim] alatt beállított időtartamra történik. Megszakítás tetszés szerinti gomb megnyomásával.
• [OFF]: A szimuláció nem aktív.

10.7.1.2 Paraméterezés IO-Linken keresztül: Szimuláció

▶ Hívja elő a [Paraméterek] > [Szimuláció] opciót.
▶ Válassza ki az [S. Tim] opciót és állítsa be a szimuláció időtartamát percekben.
▶ Hívja elő a[Paraméterek] > [Szimuláció] > [Áramlás] vagy [Hőmérséklet] vagy [Nyomás] menüpontot.
▶ Válassza ki az [S. FLW], [S. TMP] vagy az [S. PRS] opciót és állítsa be a szimulálandó folyamatértéket, [crUL], [UL], [OL] vagy [crOL].
▶ Válassza ki az [Írás a készülékre] opciót.
▷ A módosított értékek átvitelre kerülnek a készülékre.
▶ Hívja elő a [Paraméterek] > [Szimuláció] opciót.
▶ Parancs végrehajtása: [Szimuláció indítása].
▷ A szimuláció a beállított értékekkel indul.
▶ A szimuláció befejezéséhez: Parancs végrehajtása: [Szimuláció leállítása].

10.7.2 Optikai lokalizálás

Az érzékelő az IO-Link interfészen keresztül távolról is lokalizálható a berendezésben.

A parancs használatakor a kapcsolási állapotot jelző LED-ek villognak, és a kijelzőn villog az 10-Link kijelzés.

Optikai lokalizálás IO-Link-en keresztül

▶ Hívja elő az [Azonosítás] opciót.
▶ Parancs végrehajtása: [Villogás BE].
▶ A villogási folyamat befejezéséhez: Parancs végrehajtása: [Villogás KI].

10.7.3 Készülékinformációk

A készüléken tárolódik néhány megváltoztathatatlan készülékinformáció. Ezek közé tartoznak a következők:

• Termék neve
• Termékcsalád
• gyártó

• Gyártó azonosítója
• Készülék azonosítója
- Szériaszám
• Hardver/firmware felülvizsgálat
- leírás

Ezen kívül a készülékhez az IO-Link interfészen keresztül további jellemzők is hozzárendelhetők megfelelő paraméterező szoftver segítségével, melyek szabadon definiálhatók, és legfeljebb 32 karakter hosszúak lehetnek. Ezek közé tartoznak a következők:

• Alkalmazásspecifikus jellemző
• Berendezésjelölés
• Helyjelölés

10.7.3.1 Leolvasás a készülék gombjain keresztül: Készülékinformációk

▶ Hívja elő az [EF] > [Info] menüt.
▶ A [▲] és [▼] gombok segítségével lapozzon a nézetek között és olvassa le a készülékinformációkat.

10.7.3.2 Leolvasás vagy paraméterezés IO-Linken keresztül: Készülékinformációk

▶ Hívja elő az [Azonosítás] opciót.
▶ Készülékinformációk leolvasása vagy szerkeszthető paraméterek szerkesztése.

11 Hibaelhárítás

Az egység számos öndiagnosztikai opcióval rendelkezik. Működés közben automatikusan figyeli magát.

A figyelmeztetések és hibaállapotok akkor is megjelennek, ha a kijelző ki van kapcsolva. A hibajelzések az IO-Linken keresztül is elérhetők.

Az állapotjelzések a NAMUR NE107 ajánlása szerint vannak besorolva.

Ha több diagnosztikai esemény történik egyszerre, csak a legmagasabb prioritású esemény diagnosztikai üzenete jelenik meg.

Egy folyamatérték kiesésekor a többi folyamatérték továbbra is rendelkezésre áll. Kivétel: Az átfolyás folyamatértékének kiesésekor más folyamatértékek sem kerülnek kiadásra.

Az IO-Linken keresztül további diagnosztikai funkciók állnak rendelkezésre → IO-Link interfészleírás a documentation.ifm.com oldalon.

11.1 Figyelmeztető üzenetek

Kijelzés a kijelzőn	LED kijelző	Probléma / elhárítás
Címsor: [Short circuit OUT1/OUT2] Folyamatérték-sor: ----	A LED OUT1 villogA LED OUT2 villog	OUT1 és OUT2 rövidzárlat► Ellenőrizze az OUT1 és az OUT2 kapcsolókimeneteket rövidzárlat vagy túláram tekintetében.
Címsor: [Short circuit OUT1] Folyamatérték-sor: ----	A LED OUT1 villog	OUT1 rövidzárlat► Az OUT1 kapcsolókimenet ellenőrzése rövidzárlat vagy túláram vonatkozásában.
Címsor: [Short circuit OUT2] Folyamatérték-sor: ----	A LED OUT2 villog	OUT2 rövidzárlat► Ellenőrizze az OUT2 kapcsolókimenetet rövidzárlat vagy túláram tekintetében.
Címsor: [Over limit] Folyamatérték-sor: [OL]	----	Kijelzési tartomány túllépve► Ellenőrizze a mérési tartományt.
Címsor: [Under limit] Folyamatérték-sor: [UL]	----	Kijelzési tartomány nincs elérve► Ellenőrizze a mérési tartományt.

11.2 Hibäuzenetek

Kijelzés a kijelzőn	LED kijelző	Probléma / elhárítás
Címsor: [Flow Error] Folyamatérték-sor: [ERROR]	----	Áramlásmérés hiba► Ellenőrizze az áramlásmérést.► ▶ Cserélje ki a készüléket.
Címsor: [Temp Error] Folyamatérték-sor: [ERROR]	----	Hőmérsékletmérési hiba► ▶ Ellenőrizze a hőmérsékletmérést.► ▶ Cserélje ki a készüléket.
Címsor: [Pressure Error] Folyamatérték-sor: [ERROR]	----	Nyomásmérési hiba► Ellenőrizze a nyomásmérést.► ▶ Cserélje ki a készüléket.
Címsor: [Critical over limit] Folyamatérték-sor: [cr. OL]	----	Érzékelési tartomány túllépve► Ellenőrizze a mérési tartományt.
Címsor: [Critical under limit] Folyamatérték-sor: [cr. UL]	----	Hőmérséklet érzékelési tartomány nincs elérve► Ellenőrizze a hőmérséklet-tartományt.

Hiba esetén a kimenetek a [FOU] alatt beállítottak szerint viselkednek.

12 Karbantartás, javítás és ártalmatlanítás

A készülék működésenem igényel karbantartást.

A készüléket csak a gyártó javíthatja.

▶ A készüléket a használat befejezése után az érvényes nemzeti előírásoknak megfelelően ártalmatlanítsa.
- ▶ Állítsa be a rendszeres kalibrálási időközöket a folyamat követelményeinek megfelelően. Ajánlás: 12 havonta.

Az ifm kalibrálási szolgáltatása → DAkkS kalibrálási tanúsítvány a www.ifm.com címen.

13 Gyári beállítások

Menü	Paraméter	Gyári beállítás	Felhasználói beállítás
EF	rTo	OFF
OUT1	SEL1	FLOW
	ou1	Hno
	SP1 / FH1	20 %
	rP1 / FL1	19 %
	ImPS1	10 l
	ImPR1	YES
	dS1	0 s
	dr1	0 s
	FOU1	OFF
OUT2	SEL2	FLOW
	ou2	I
	ASP2	0 %
	AEP2	100 %
	SP2 / FH2	40 %
	rP2 / FL2	39 %
	ImPS2	10 l
	ImPR2	YES
	Din2	+EDG
	dS2	0 s
	dr2	0 s
	FOU2	OFF
CFG	uni. F	m3/h
	uni. T	°C
	uni. P	bar
	dAP. F	0,6 s
	dAP. P	0,06 s
	P-n	PnP
	LFC	8 m3/h
	rEF. P	1013 mbar (101,3 kPa)
	rEF. T	15 °C
	cOF	0 bar
DIS	diS. L	L3. TP
	diS. U	d3
	diS. R	0°
	diS. B	75 %
COLR	col. F	bk/wh
	col. T	bk/wh
	col. P	bk/wh
	col. V	bk/wh

A folyamatértékek a mérési tartomány végértékére vonatkoznak (MEW).
