MANUAL DE UTILIZADOR SD1540 IFM

Manual de operação

Medidor de vazão de ar comprimido

SD1540

Índice

1 Nota prévia 4

1.1 Símbolos utilizados.... 4
1.2 Advertência.... 4

2 Instruções de segurança.... 5

3 Utilização 6

3.1 Área de aplicação 6

4 Função 7

4.1 Opções para a saída OUT1 7
4.2 Opções para a saída OUT2 7
4.3 IO-Link 7

5 Montagem.... 9

5.1 Local de montagem.... 9
5.2 Posição de montagem 9
5.3 Fatores de interferência 10
5.4 Conexão do processo.... 10

6 Conexão elétrica.... 11
7 Elementos de exibição e de operação 13
8 Menu.... 14

8.1 Visão geral do menu 14
8.2 Menu principal e submenus 14

9 Operação 22

10 Parametrização.... 23

10.1 Parametrização por meio dos botões do dispositivo 23
10.2 Parametrização via IO-Link 23
10.3 Configuração de saída 24

10.3.1 Sinal de comutação.... 24
10.3.2 Sinal analógico 25
10.3.3 Monitoramento da quantidade de consumo (função de totalizador) 28

10.3.3.1 Sinal de pulso para o totalizador.... 28
10.3.3.2 Sinal de comutação para o totalizador 29

10.3.4 Saída desativada 30

10.4 Configuração de aplicação 31

10.4.1 Unidade de medida padrão 31
10.4.2 Amortecimento 31
10.4.3 Polaridade de saída das saídas de comutação.... 32
10.4.4 Diâmetro interno do tubo.... 32
10.4.5 Valor de processo para OUT1 e OUT2 32
10.4.6 Supressão de baixa vazão 33
10.4.7 Condições padrão 33
10.4.8 Calibração do ponto zero 34
10.4.9 Retardo de comutação 34
10.4.10 Comportamento de falha das saídas.... 34
10.4.11 Reinicialização do totalizador 35
10.4.12 Bloqueio / desbloqueio 36
10.4.13 Reinicializar o dispositivo 37

10.5 Display 38

10.5.1 Layout do display 38
10.5.2 Taxa de atualização do display 38
10.5.3 Rotação do display 38
10.5.4 Luminosidade do display.... 39
10.5.5 Ajuste de cores do display 39

10.6 Diagnóstico 41

10.6.1 Leitura dos valores do totalizador 41
10.6.2 Memória 41

10.7 Funções de serviço.... 42

10.7.1 Simulação 42
10.7.2 Localização óptica 43
10.7.3 Informações dos dispositivos 43

11 Eliminação de falhas.... 45

11.1 Mensagens de advertência 45
11.2 Mensagens de erro 45

12 Manutenção, conservação e descarte.... 47

13 Configurações de fábrica 48

1 Nota prévia

Instrução, dados técnicos, homologações e mais informações disponíveis através do código QR no dispositivo/na embalagem ou pelo link documentation.ifm.com.

1.1 Símbolos utilizados

√ Condição
▶ Instrução de procedimento
Reação, resultado

[...] Designação de teclas, botões ou exibições

→ Referência cruzada

Informação importante

Falhas de funcionamento ou interferências possíveis em caso de inobservância

Informação

Informação complementar

1.2 Advertência

As advertências alertam sobre possíveis danos pessoais e materiais. Isso permite o manuseio seguro do produto. As advertências são classificadas da seguinte forma:

ADVERTÊNCIA

Advertência sobre o perigo de lesões graves

▷ A não observância da advertência pode levar a risco de morte ou lesões graves.

CUIDADO

Advertência sobre danos pessoais leves a moderados

▷ A não observância da advertência pode levar a risco de lesões leves a moderadas.

ATENÇÃO

Advertência sobre danos materiais

▷ A não observância da advertência pode levar a danos materiais.

2 Instruções de segurança

- O dispositivo descrito é instalado como subcomponente em um sistema.

• A segurança deste sistema é de responsabilidade do fabricante.

• O fabricante do sistema é obrigado a realizar uma avaliação de risco e a elaborar uma documentação conforme os requisitos legais e regulamentares para fornecer ao operador e ao usuário do sistema. Esta deve conter todas as informações e instruções de segurança necessárias para o operador, os usuários e, caso necessário, a equipe de serviço autorizada pelo fabricante do sistema.

• Este documento deve ser lido antes do início das atividades e deve ser conservado durante toda a vida útil do produto.

• O produto deve ser completamente compatível com as aplicações e com as condições ambientes.
• Utilize o produto somente de forma adequada (→ Utilização adequada).
• Utilize o produto somente para fluidos permitidos.
• O desrespeito às instruções de operação ou às especificações técnicas pode causar danos materiais e/ou pessoais.
• O fabricante não assume nenhuma responsabilidade ou garantia pelas intervenções feitas no produto ou pela utilização incorreta realizada pelo usuário.
• A instalação, a conexão elétrica, o manuseio, a operação e a manutenção do produto devem ser realizadas somente por pessoal treinado, qualificado, e autorizado pelo responsável da instalação.
• Proteja os dispositivos e cabos eficazmente contra danos.

3 Utilização

O dispositivo monitoriza o fluxo volumétrico padrão da pressão de operação.

Registra as variáveis do processo: velocidade de fluxo, vazão (volume/tempo), quantidade consumida, temperatura do fluido e pressão.

3.1 Área de aplicação

O dispositivo destina-se ao uso em instalações de ar comprimido.

Todos os dados valem para um fluxo volumétrico padrão conforme DIN ISO 2533, ou seja, fluxo volumétrico a 1013 mbar (101,3 kPa), 15 °C e 0 % de umidade relativa do ar. O dispositivo pode ser ajustado para outras condições padrões.

Compatibilidade eletromagnética (EMC):

Este é um produto da classe A. Em ambientes domésticos este produto pode causar interferências radioelétricas:

▶ Se necessário, adotar medidas EMC para efeitos de blindagem.

O dispositivo destina-se ao uso em instalações de ar comprimido e para fluidos do grupo 2 (ar comprimido).

Informação sobre a resistência à pressão ( P_max ) e pressão de ruptura → Ficha técnica.

4 Função

• O dispositivo detecta a vazão de acordo com o princípio de medição calorimétrico.
• O dispositivo registra a temperatura e a pressão do fluido como valores adicionais do processo.
• O dispositivo dispõe de uma interface IO-Link.
• O dispositivo indica os valores atuais do processo em um display.
• O dispositivo dispõe de opções variadas de autodiagnóstico.
• O modo de simulação permite a entrada em operação simplificada do sensor.
• O dispositivo gera dois sinais de saída de acordo com a parametrização.

4.1 Opções para a saída OUT1

• Sinal de comutação para a vazão
• Sinal de comutação: temperatura
• sinal de comutação para pressão
• Sinal de comutação para o totalizador
• Sinal de pulso para o totalizador
- IO-Link
• OFF (saída de alta impedância comutada)

4.2 Opções para a saída OUT2

• Sinal de comutação para a vazão
• Sinal de comutação: temperatura
• sinal de comutação para pressão
• Sinal de comutação para o totalizador
• Sinal de pulso para o totalizador
• Sinal analógico para a vazão
• Sinal analógico: temperatura
• Sinal analógico de pressão
- Entrada para a reinicialização externa do totalizador
• OFF (saída de alta impedância comutada)

4.3 IO-Link

IO-Link é um sistema de comunicação para a conexão de sensores e atuadores inteligentes a sistemas de automação. O IO-Link está padronizado na norma IEC 61131-9.

Informações gerais sobre o IO-Link estão disponíveis em io-link.ifm

Os IODDs (Input Output Device Description) com todos os parâmetros, dados de processo e descrições detalhadas sobre o dispositivo estão disponíveis em: documentation.ifm.com

O IO-Link oferece as seguintes vantagens:

• Transmissão sem interferências de todos os dados e valores do processo

• Parametrização durante o processo ou ajuste prévio fora da aplicação

• Parâmetros para a identificação dos dispositivos conectados na instalação

• Parâmetros adicionais e funções de diagnóstico
• Cópia de segurança e restauração automáticas dos conjuntos de parâmetros em caso de substituição do dispositivo (Data storage “armazenamento de dados”)
• Protocolamento sem papel dos conjuntos de parâmetros, valores do processo e eventos
• Arquivo de descrição de dispositivos (IODD - Input Output Device Description) para uma fácil configuração
• Conexão elétrica padronizada
• Manutenção remota

5 Montagem

CUIDADO

Com temperaturas de fluidos acima de 50 °C (122 °F), algumas partes do invólucro podem aquecer e exceder 65 °C (149 °F).

▷ Perigo de queimadura.
▶ Proteja o invólucro contra o contato com materiais inflamáveis e contra contato involuntário.
▶ Fixar no cabo do sensor as etiquetas de advertência incluídas.

▶ Certifique-se de que a instalação esteja despressurizada durante a montagem.
▶ Siga as normas e prescrições para a instalação e a operação de unidades de ar comprimido.

5.1 Local de montagem

▶ Monte o dispositivo atrás do secador por refrigeração.
▶ Monte o dispositivo perto do consumidor.
▶ Na utilização de óleo para o consumidor: Monte o dispositivo antes do lubrificador.

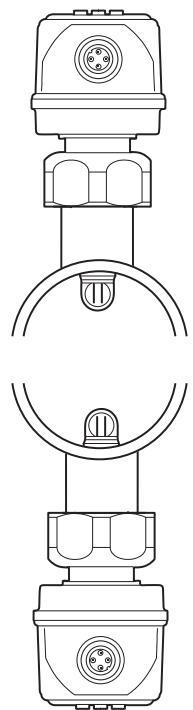

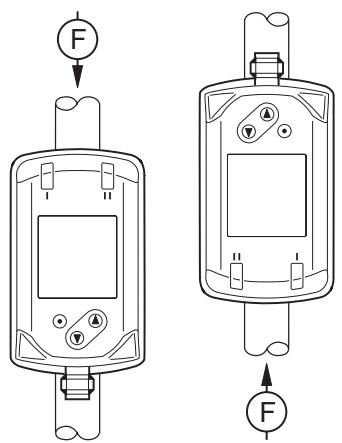

5.2 Posição de montagem

1

2

3

4

Fig. 1: Alinhamento da distância de medição e do dispositivo

1: Distância de medição vertical, dispositivo como desejado
2: Distância de medição horizontal, dispositivo vertical
3: Distância de medição à direita (com o conector apontando para a frente), dispositivo de lado
4: Evitar: Distância de medição à esquerda (com o conector apontando para a frente), dispositivo de lado
F: Sentido de vazão

5.3 Fatores de interferência

Componentes integrados na tubulação, curvaturas, válvulas, redutores, entre outros, prejudicam o funcionamento do dispositivo.

▶ Mantenha distâncias entre o sensor e os fatores de interferência.

Recomendação para uma precisão de medição ideal:

▶ Use um tubo de entrada reto com um comprimento de 20 x diâmetro do tubo.
▶ Em caso de distúrbios no lado da entrada devido a cotovelos, válvulas, válvulas corrediças ou similares, use um tubo de entrada com um comprimento de 50 x diâmetro do tubo.
▶ Use tubos de saída com um comprimento de 5 x diâmetro do tubo.

5.4 Conexão do processo

O dispositivo pode ser soldado usando o adaptador de processo E40195.

O dispositivo é fornecido sem acessório. Informações sobre acessórios disponíveis em documentation.ifm.com.

Caso sejam utilizados componentes de outros fabricantes, não é garantido um funcionamento ideal.

Procedimento:

▶ Faça um furo para o adaptador de processo na tubulação e remova as possíveis rebarbas.
▶ Alinhe o adaptador com a marcação de alinhamento (Fig. 1) com um desvio máximo de ± 2° em relação ao eixo do tubo (Fig. 2).
▶ Certifique-se de que o adaptador não entre na tubulação (Fig. 1).
▶ Instale o adaptador exatamente em posição vertical na tubulação (Fig. 3 e 4).

1

2

3

4

Fig. 2: Solde o sensor no processo com o adaptador E40195

6 Conexão elétrica

O dispositivo deve ser instalado somente por um técnico eletricista qualificado.

Siga as normas nacionais e internacionais para a montagem de instalações eletrotécnicas.

Alimentação de tensão conforme SELV, PELV.

▶ Desconecte a tensão da instalação.
▶ Conecte o dispositivo do seguinte modo:

Fig. 3: Diagrama de conexão

Pino	Ocupação
1	L+
3	L-
4 (OUT1)	Sinal de comutação para a vazão Sinal de comutação: temperatura sinal de comutação para pressão Sinal de comutação para o totalizador Sinal de pulso para o totalizadorIO-LinkOFF (saída de alta impedância comutada)
2 (OUT2/InD)	Sinal de comutação para a vazão Sinal de comutação: temperatura sinal de comutação para pressão Sinal de comutação para o totalizador Sinal de pulso para o totalizador Sinal analógico para a vazão Sinal analógico: temperatura Sinal analógico de pressão Entrada para a reinicialização externa do totalizadorOFF (saída de alta impedância comutada)

Fig. 4: Exemplos de circuitos

1: 2 x comutação positiva
2: 2 x comutação negativa
3: 1 x comutação positiva / 1 x analógica
4: 1 x comutação negativa / 1 x analógica

7 Elementos de exibição e de operação

Fig. 5: Elementos de exibição e de operação

1: LED de estado de comutação para OUT1
2: LED de estado de comutação para OUT2
3: Display TFT
4: Botões para mudar as visualizações e parametrização

Se o dispositivo medir uma alta temperatura interna, a luminosidade do display será ajustada automaticamente:

Temperatura interna > 70 °C: A luminosidade é reduzida para 25%.

Temperatura interna > 100 °C: O display se desliga.

Mudança entre as visualizações:

Existe a possibilidade de mudar entre diferentes exibições do valor do processo durante o funcionamento:

▶ Pressione o botão [▲] ou [▼].
▷ O display muda entre a exibição padrão ajustada com a unidade de medida padrão e outras exibições.
▷ Após 30 segundos o dispositivo volta para a exibição padrão.

①

②

③
▼▲

1: Exibição padrão, conforme definido em [diS. L] und [uni.x]
2: Visão global de todos os valores do processo
3: Visão geral dos valores do totalizador

Leitura do ajuste de parâmetros:

▶ Pressione [●] brevemente.
▶ Seleccione o parâmetro com [▼].
▶ Pressione [●] brevemente.
▷ O valor atual ajustado é exibido durante 30 s. Depois o dispositivo volta para a exibição do valor do processo.

8 Menu

8.1 Visão geral do menu

Os botões de operação são usados para mudar da indicação de valor do processo para o menu principal e de lá para os submenus.

Fig. 6: Visão geral do menu

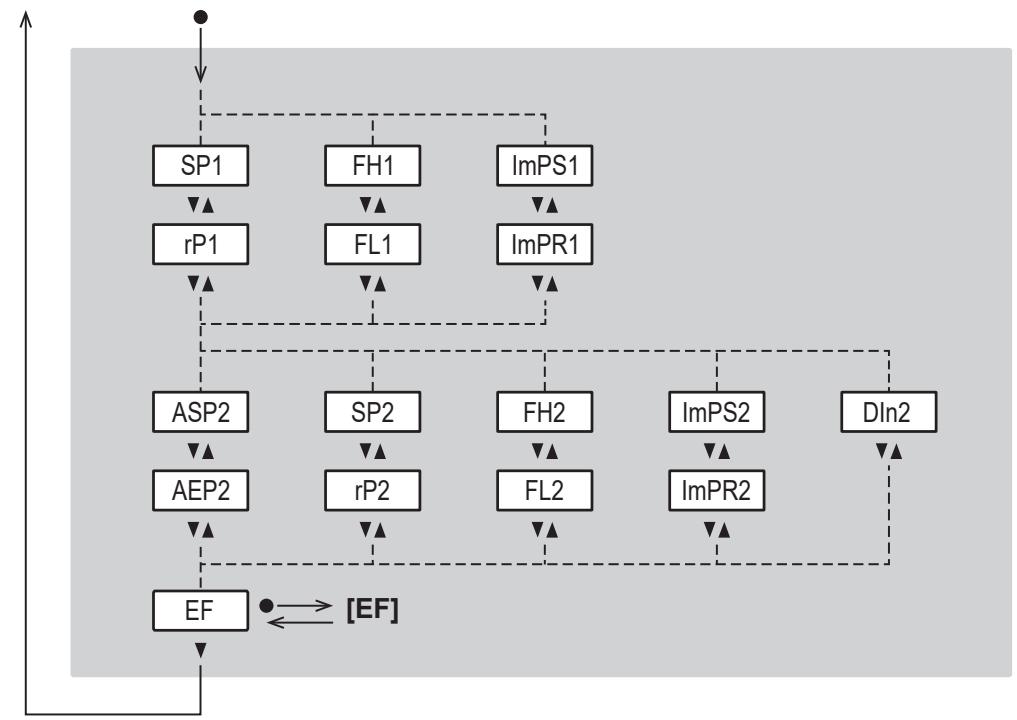

8.2 Menu principal e submenus

As ilustrações do menu mostram os parâmetros que podem ser definidos pressionando os botões do dispositivo. Estes parâmetros e outras funções também estão disponíveis através da interface IO-Link.

Os parâmetros exibidos alteram-se com a alteração da configuração de fábrica. As seguintes representações do menu mostram os parâmetros máximos disponíveis.

Menu principal:

Exibição do valor do processo

Parâmetro	Explicação
SPx	Ponto de comutação para saída a de comutação OUTx com função de histerese
rPx	Ponto de desligamento para a saída de comutação OUTx com função de histerese
FHx	Valor limite superior para o sinal de comutação OUTx com função de janela
FLx	Valor limite inferior para o sinal de comutação OUTx com função de janela
ImPSx	Valor do pulso (= valor de vazão volumétrica no qual 1 pulso é emitido)
ImPRx	Função de totalizador: Sinal de pulso (ImPR = YES) ou sinal de comutação (ImPR = NO)
ASP2	Ponto inicial analógico para OUT2 = valor do processo no qual o sinal de saída é de 4 mA.
AEP2	Ponto final analógico para OUT2 = valor do processo no qual o sinal de saída é de 20 mA.
DIn2	Reinicialização do totalizador através de sinal externo
EF	Transição para o submenu EF (funções ampliadas)

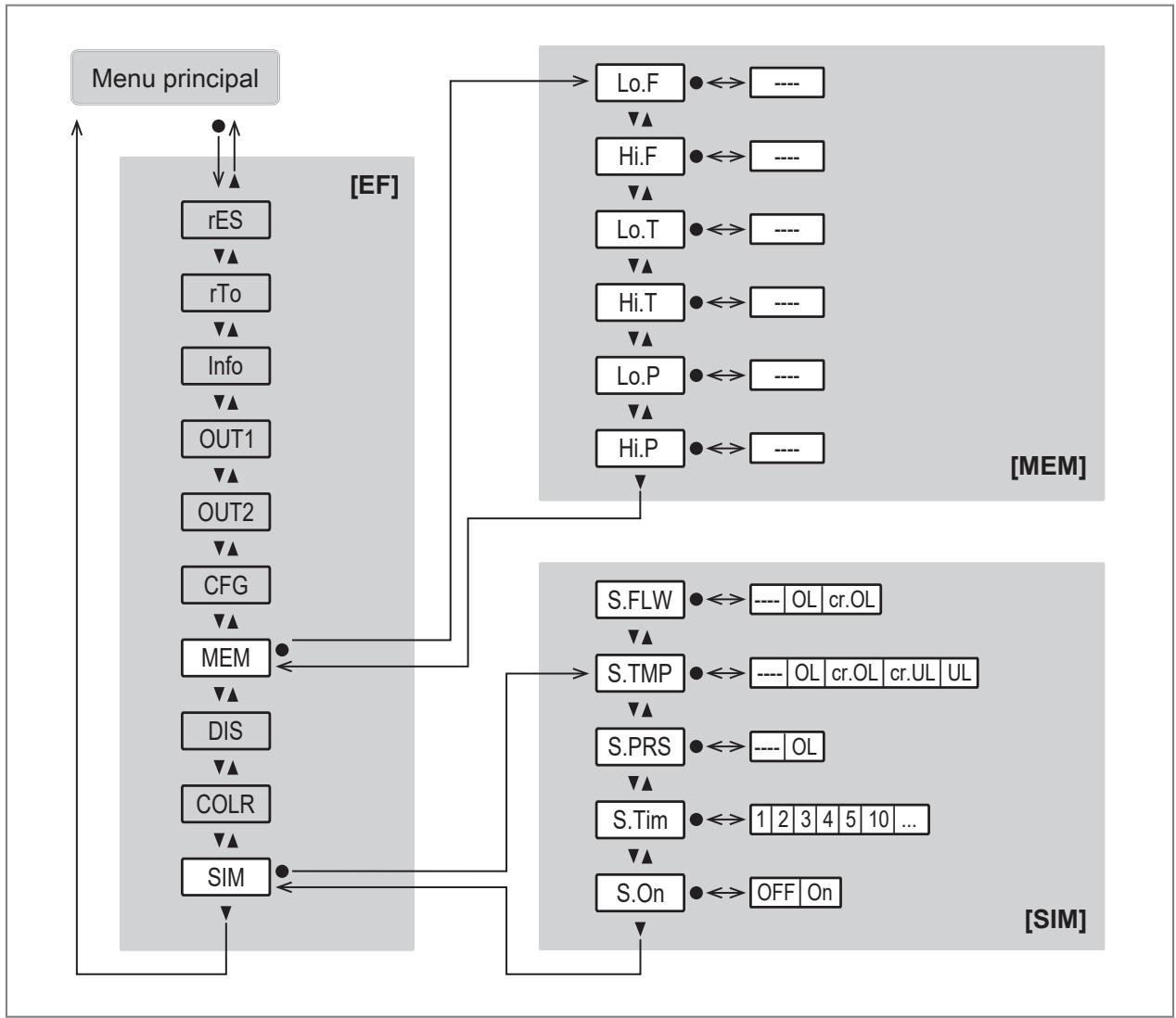

Menu de funções ampliadas [EF]:

Parâmetro	Explicação
rES	Redefinição para a configuração de fábrica
rTo	Configuração para a reinicialização do totalizador (manual ou monitorada pelo tempo)
Informação	Exibição das informações sobre o dispositivo
OUT1	Transição para o submenu OUT1 (configuração da saída 1)
OUT2	Transição para o submenu OUT2 (configuração da saída 2)
CFG	Transição para o submenu CFG (configurações básicas)
MEM	Transição para o submenu MEM (memória)
DIS	Transição para o submenu DIS (display).
COLR	Transição para o submenu COLR (configurações de cor)
SIM	Transição para o submenu SIM (Simulação)

Menu Saída 1 [OUT1]:

Parâmetro	Explicação
SEL1	Valor do processo para a saída OUT1
ou1	Função de saída para a saída OUT1
SP1	Ponto de comutação para saída a de comutação OUT1 com função de histerese
rP1	Ponto de desligamento para a saída de comutação OUT1 com função de histerese
FH1	Valor limite superior para o sinal de comutação OUT1 com função de janela
FL1	Valor limite inferior para o sinal de comutação OUT1 com função de janela
ImPS1	Valor do pulso (= valor de vazão volumétrica no qual 1 pulso é emitido)
ImPR1	Função de totalizador: sinal de pulso (ImPR1 = YES) ou sinal de comutação (ImPR1 = NO)
dS1	Retardo de desligamento para a saída de comutação OUT1 em segundos
dr1	Retardo de desligamento para a saída de comutação OUT1 em segundos
FOU1	Comportamento da saída OUT1 em caso de erro

Menu Saída 2 [OUT2]:

Parâmetro	Explicação
SEL2	Valor de processo para a saída OUT2
ou2	Função de saída para a saída OUT2
ASP2	Ponto inicial analógico para OUT2 = valor do processo no qual o sinal de saída é de 4 mA.
AEP2	Ponto final analógico para OUT2 = valor do processo no qual o sinal de saída é de 20 mA.
SP2	Ponto de comutação para saída a de comutação OUT2 com função de histerese
rP2	Ponto de desligamento para a saída de comutação OUT2 com função de histerese
FH2	Valor limite superior para o sinal de comutação OUT1 com função de janela
FL2	Valor limite inferior para o sinal de comutação OUT2 com função de janela
ImPS2	Valor do pulso (= valor de vazão volumétrica no qual 1 pulso é emitido)
ImPR2	Função de totalizador: Sinal de pulso (ImPR2 = YES) ou sinal de comutação (ImPR2 = NO)
DIn2	Reinicialização do totalizador através de sinal externo
dS2	Retardo de desligamento para a saída de comutação OUT2 em segundos
dr2	Retardo de desligamento para a saída de comutação OUT2 em segundos
FOU2	Comportamento da saída OUT2 em caso de erro

Menu de configurações básicas [CFG];

Parâmetro	Explicação
uni. F	Unidade de medida padrão para vazão
uni. T	Unidade de medida padrão para temperatura
uni. P	Unidade de medida padrão para pressão
dAP. F	Constante de amortecimento em segundos para a vazão (63 % de tempo de subida τ)
dAP. P	Constante de amortecimento em segundos para pressão (63 % de tempo de subida τ)
P-n	Polaridade de saída das saídas de comutação
diA	Diâmetro interno da tubulação
LFC	Sistema de corte de baixa vazão (= valor de vazão abaixo do qual o fluxo é considerado como parado)
rEF. P	Pressão padrão como condição ambiental
rEF. T	Temperatura padrão como condição ambiental
cOF	Programar fator de correção para a calibração do ponto zero Pressão

Menu Memória [MEM] e Simulação [SIM]:

Parâmetro	Explicação
Lo. F	Valor mínimo de vazão medido
Hi. F	Valor máximo de vazão medido
Lo. T	Valor mínimo de temperatura medido
Hi. T	Valor máximo de temperatura medido
Lo. P	Valor mínimo de pressão medido
Hi. P	Valor máximo de pressão medido
S. FLW	Valor de vazão simulado no modo de simulação
S. TMP	Valor de temperatura simulado em modo de simulação
S. PRS	Valor de pressão simulado em modo de simulação
S. Tim	Duração da simulação em minutos
S. On	Inicia o modo de simulação

Menu Display [DIS] e Configurações de cores [COLR]:

Parâmetro	Explicação
diS. L	Layout do display
diS. U	Taxa de atualização da indicação do display
diS. R	Orientação da exibição do display
diS. B	Luminosidade do indicação do display
col. F	Cor da fonte para vazão
cFH. F	Valor limite superior para mudança da cor (vazão)
cFL. F	Valor limite inferior para mudança da cor (vazão)
col. T	Cor da fonte para temperatura
cFH. T	Valor limite superior para mudança da cor (temperatura)
cFL. T	Valor limite inferior para mudança da cor (temperatura)
col. P	Cor da fonte para pressão
cFH. P	Valor limite superior para mudança da cor (pressão)
cFL. P	Valor limite inferior para mudança da cor (pressão)
col. V	Cor da fonte para a exibição do totalizador

9 Operação

Após ligar a tensão de alimentação, o dispositivo entra no modo de operação normal depois de decorrido o tempo de retardo da energização de aproximadamente 1 s. Executa suas funções de medição e de avaliação e fornece sinais de saída conforme os parâmetros ajustados.

- Durante o tempo de atraso para energizar, as saídas estão comutadas de acordo com a programação:

• ATIVADA com função normalmente aberto (Hno / Fno)
• DESATIVADA com função normalmente fechado (Hnc / Fnc).
• DESATIVADA no monitoramento da quantidade consumida (ImP)

- Se a saída 2 estiver configurada como saída analógica, o sinal de saída durante o tempo de atraso para energizar é de 20 mA.

10 Parametrização

A parametrização pode ser feita por meio da interface IO-Link ou através dos elementos de operação do dispositivo.

Os parâmetros podem ser regulados antes da instalação e de iniciar a operação do dispositivo ou durante a operação.

Se os parâmetros forem alterados durante a operação, o funcionamento da instalação será influenciado.

▶ Certifique-se de que não ocorram falhas de funcionamento na instalação.

Durante a parametrização, o dispositivo permanece no modo de operação. As suas funções de monitoramento continuam sendo realizadas com os parâmetros existentes, até que a parametrização seja concluída.

Dependendo da configuração dos parâmetros, os parâmetros disponíveis no menu podem mudar.

10.1 Parametrização por meio dos botões do dispositivo

CUIDADO

Com temperaturas de fluidos acima de 50 °C (122 °F), algumas partes do invólucro podem aquecer e exceder 65 °C (149 °F).

▷ Perigo de queimadura.
▶ Não toque no dispositivo com a mão.
▶ Utilize um objeto auxiliar para as configurações no dispositivo (ex.: caneta).

Procedimento de parametrização em geral:

Intenção	Ação
Mudança da exibição do valor do processo para o menu principal	[●]
Mudar para o submenu	Use [▼] para controlar o submenu (por exemplo, EF), depois [●]
Seleção do parâmetro desejado	[▲] ou[▼]
Mudar para o modo de ajuste	[●]
Mudar o valor do parâmetro	[▲] ou [▼] > 1 s
Incorporação do parâmetro ajustado	[●]
Sair do modo de ajuste de parâmetros sem salvar	[▲] + [▼]
Voltar para o próximo nível de menu superior (repetir várias vezes para chegar até a exibição do valor do processo)	[▲] + [▼]
Retornar à exibição do valor do processo	> 30 segundos (tempo esgotado “timeout”)

10.2 Parametrização via IO-Link

Requisitos para a parametrização através da interface IO-Link:

√ Um software de parametrização adequado como o ifm moneo|configure
√ A descrição do dispositivo de entrada e saída (IODD - Input Output Device Description) para o dispositivo, veja documentation.ifm.com
√ Um mestre IO-Link

▶ Conecte o mestre IO-Link com um software de parametrização.
▶ Ajuste a porta do mestre no modo de operação IO-Link.
▶ Conecte o dispositivo com uma porta livre do mestre IO-Link.
▷ O dispositivo muda para o modo IO-Link.
▶ Altere as configurações de parâmetros no software.
▶ Escreva as configurações de parâmetros no dispositivo.

Informações sobre a parametrização → Manual do software de parametrização

10.3 Configuração de saída

10.3.1 Sinal de comutação

OUTx altera o seu estado de comutação se os limites de comutação ajustados não forem alcançados ou forem excedidos. Deste modo pode-se optar por função de histerese ou função de janela.

1:	Valor do processo
t:	Hora
SP:	Ponto de comutação
rP:	Ponto de desligamento
HY:	Histerese
Hno:	Função de histerese normalmente aberto (normally open)
Hnc:	Função de histerese normalmente fechado (normally closed)

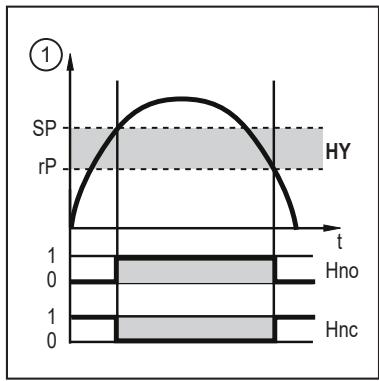

Fig. 7: Função de histerese

Quando ajustado para a função de histerese, são definidos o ponto de comutação [SP] e o ponto de desligamento [rP]. [rP] deve ter um valor inferior a [SP]. Se somente o ponto de comutação for alterado, o ponto de desligamento será transmitido com a distância anteriormente definida.

1:	Valor do processo
t:	Hora
FH:	Valor limite superior
FL:	Valor limite inferior
HY:	Histerese
FE:	Janela
Fno:	Função de histerese normalmente aberto (normally open)
Fnc:	Função de histerese normalmente fechado (normally closed)

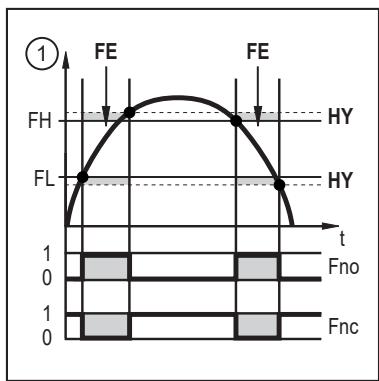

Fig. 8: Função de janela

Quando ajustado para a função de janela, são definidos o valor limite superior [SP] e o valor limite inferior [rP]. [SP] e [rP] têm uma histerese fixa ajustada de 0,25% do valor final da faixa de medição. Isso mantém o estado de comutação da saída estável em caso de oscilações de fluxo muito pequenos.

10.3.1.1 Parametrização por meio dos botões dos dispositivos: Sinal de comutação

√ A unidade de medida padrão está selecionada: [EF] > [CFG] > [uni.x].
√ O diâmetro interno do tubo está selecionado: [EF] > [CFG] > [diA].
√ O valor do processo está selecionado: [EF] > [OUTx] > [SELx].
▶ Acesse o menu [EF] > [OUTx] para configurar a saída OUTx.

Função de histerese:

▶ Seleccione [ou] e ajuste o sinal de comutação: [Hno] ou [Hnc].
▶ Seleccione [SPx] e ajuste o valor de medição no qual a saída comuta.
▶ Seleccione [rPx] e ajuste o valor de medição no qual a saída é desativada.

Função de janela:

▶ Seleccione [ou] e ajuste o sinal de comutação: [Fno] ou [Fnc].
▶ Selezione [FHx] e ajuste o valor limite superior da janela.
▶ Selezione [FLx] e ajuste o valor limite inferior da janela.

As configurações de parâmetros para [SP], [rP], [FH] e [FL] podem ser alteradas posteriormente diretamente no menu principal.

10.3.1.2 Parametrização via IO-Link: Sinal de comutação

√ A unidade de medida padrão está selecionada: [Parâmetros] > [Configuração da exibição] > [uni.x].
√ O diâmetro interno do tubo está selecionado: [Parâmetros] > [Configurações básicas] > [Fluxo] > [diA].
√ O valor do processo está selecionado: [Parâmetros] > [Configuração de saída] > [SELx].
▶ Acesse o menu [Parâmetros] > [Configuração de saída].

Função de histerese:

▶ Seleccione [oux] e ajuste o sinal de comutação: [Hno] ou [Hnc].
▶ Acesse [Parâmetros] > [Saída digital x].
▶ Acesse o [fluxo], a [temperatura] ou a [pressão].
▶ Seleccione [SPx(FHx)-FLOW], [SPx(FHx)-TEMP] ou [SPx(FHx)-PRES] e ajuste o valor de medição no qual a saída comuta.
▶ Seleccione [rPx(FLx)-FLOW], [rPx(FLx)-TEMP] ou [rPx(FLx)-PRES] e ajuste o valor de medição no qual a saída é desativada.

Função de janela:

▶ Seleccione [oux] e ajuste o sinal de comutação: [Fno] ou [Fnc].
▶ Acesse [Parâmetros] > [Saída digital x].
▶ Acesse o [fluxo], a [temperatura] ou a [pressão].
▶ Seleccione [SPx(FHx)-FLOW], [SPx(FHx)-TEMP] ou [SPx(FHx)-PRES] e ajuste o valor limite superior para o sinal de comutação.
▶ Seleccione [rPx(FLx)-FLOW], [rPx(FLx)-TEMP] ou [rPx(FLx)-PRES] e ajuste o valor limite inferior para o sinal de comutação.

10.3.2 Sinal analógico

O dispositivo emite um sinal analógico de 4...20 mA proporcional ao valor do processo.

A faixa de medição pode ser escalonada:

• [ASP] especifica em qual valor de medição o sinal de saída é de 4 mA.
• [AEP] especifica em qual valor de medição o sinal de saída é de 20 mA.

Distância mínima entre ASP e AEP = 20 % do valor final da faixa de medição.

Se o valor de medição estiver fora da faixa de medição ou houver uma falha interna, é emitido o sinal de corrente mostrado na figura seguinte.

Quando os valores de medição estão fora da faixa de exibição ou em caso de falha, aparecem mensagens no display (cr. UL, UL, OL, cr. OL, Err).

Em caso de erro é possível definir o sinal analógico por meio do parâmetro [FOU] .

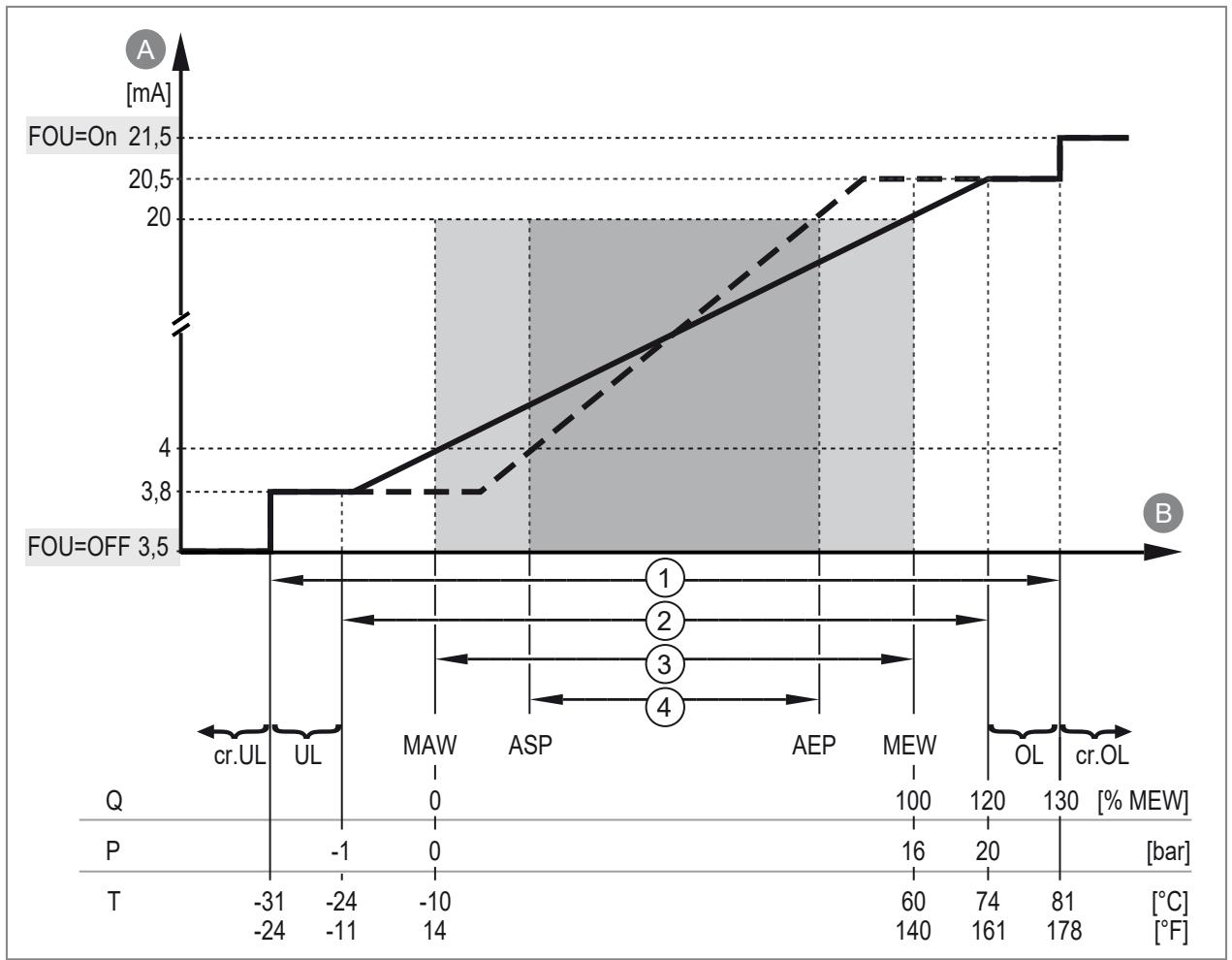

Fig. 9: Curva característica da saída analógica conforme a norma IEC 60947-5-7

A: Sinal analógico
B: Valor do processo
1: Faixa de detecção
2: Faixa de exibição
3: Faixa de medição
4: Faixa de medição escalonada
Q: Vazão
T: Temperatura
MAW: Valor inicial da faixa de medição (na configuração de um sistema de corte de baixa vazão para Q: emissão de sinal a partir de MAW + LFC)
MEW: Valor final da faixa de medição
ASP: Ponto inicial do sinal analógico
AEP: Ponto final do sinal analógico
UL: Faixa de exibição não alcançada
OL: Acima da faixa de exibição
cr. UL: Abaixo da faixa de detecção (erro)
cr. OL: Acima da faixa de detecção (erro)
FOU: Comportamento de erro da saída analógica:
FOU = On: Em caso de erro, o sinal analógico vai para o valor limite superior.
FOU = OFF: Em caso de erro, o sinal analógico vai para o valor limite inferior.

10.3.2.1 Parametrização por meio dos botões do dispositivo: Sinal analógico

√ A unidade de medida padrão está selecionada: [EF] > [CFG] > [uni.x].

√ O diâmetro interno do tubo está selecionado: [EF] > [CFG] > [diA].

√ O valor do processo está selecionado: [EF] > [OUT2] > [SEL2].

▶ Acesse o menu [EF] > [OUT2] para configurar a saída OUT2.

▶ Seleccione [ou2] e ajuste a função: [I] (sinal analógico 4...20 mA).

▶ Seleccione [ASP2] e ajuste o valor de medição no qual o sinal de saída é de 4 mA.
▶ Seleccione [AEP2] e ajuste o valor de medição no qual o sinal de saída é de 20 mA.

10.3.2.2 Parametrização via IO-Link: Sinal analógico

√ A unidade de medida padrão está selecionada: [Parâmetros] > [Configuração da exibição] > [uni.x].
√ O diâmetro interno do tubo está selecionado: [Parâmetros] > [Configurações básicas] > [Fluxo] > [diA].
√ O valor do processo está selecionado: [Parâmetros] > [Configuração de saída] > [SEL2].
▶ Acesse o menu [Parâmetros] > [Configuração de saída].
▶ Seleccione [ou2] e ajuste a função: [I] (sinal analógico 4...20 mA).
▶ Acesse [Parâmetros] > [Saída analógica 2].
▶ Acesse o [fluxo], a [temperatura] ou a [pressão].
▶ Seleccione [ASP2-FLOW], [ASP2-TEMP] ou [ASP2-PRES] e defina o valor de medição no qual o sinal de saída é de 4 mA.
▶ Seleccione [AEP2-FLOW], [AEP2-TEMP] ou [ASP2-PRES] e defina o valor de medição no qual o sinal de saída é de 20 mA.

10.3.3 Monitoramento da quantidade de consumo (função de totalizador)

O dispositivo possui um totalizador interno. O totalizador soma continuamente a quantidade consumida e disponibiliza este valor do processo tanto no display como também através da interface IO-Link.

Adicionalmente à quantidade de consumo atual, é salvo o valor antes da última reinicialização. Este valor e o tempo desde a última reinicialização também podem ser exibidos.

O totalizador grava a cada 10 minutos a quantidade da vazão somada. Após uma interrupção de tensão, este valor está disponível como valor atual do contador. Se uma reinicialização controlada por tempo for ajustada, o tempo de intervalo de reinicialização decorrido também é salvo. A possível perda de dados pode ser então de no máximo 10 minutos.

Indicação da quantidade de consumo no display: Elementos de exibição e de operação.

Veja também: Reinicialização do totalizador (→ 35).

Sinais de pulso ou um sinal de comutação podem ser emitidos para monitorar a quantidade de consumo.

A precisão de medição da quantidade consumida depende da precisão da medição da vazão.

OUT1 e OUT2 não podem ser usados simultaneamente para o monitoramento da quantidade consumida.

10.3.3.1 Sinal de pulso para o totalizador

Sinais de pulso podem ser emitidos para monitorar a quantidade de consumo.

A saída emite um sinal de pulso sempre que a vazão volumétrica (valor de pulso) definida em [ImPS] é alcançada.

O sinal de pulso consiste em ativar/desativar brevemente a saída. Os LEDs de estado de comutação no dispositivo não indicam o processo de comutação.

Sinais de pulso não estão disponíveis através da interface IO-Link.

Parametrização por meio dos botões dos dispositivos: Sinal de pulso para o totalizador

√ A unidade de medida padrão está selecionada: [EF] > [CFG] > [uni. F].
√ O diâmetro interno do tubo está selecionado: [EF] > [CFG] > [diA].
√ O valor do processo está selecionado: [EF] > [OUTx] > [SELx] = [FLOW].
▶ Acesse o menu [EF] > [OUTx] para configurar a saída OUTx.
▶ Selezione [ou1] ou [ou2] e ajuste [lmP].
▶ Seleccione [ImPSx] e ajuste a quantidade de vazão na qual é emitido 1 pulso respectivamente (valor de pulso).
- Seleção a faixa de ajuste com ▲ ou ▼.
- Pressione • brevemente para confirmar a faixa de ajuste.
- Ajuste o valor numérico desejado com ▲ ou ▼.
- Pressione • brevemente para confirmar o valor.
▶ Selezione [ImPRx] e ajuste [Sim].

As configurações dos parâmetros para [ImPS] e [ImPR] podem ser alteradas posteriormente diretamente no menu principal.

Parametrização via IO-Link: Sinal de pulso para o totalizador

√ A unidade de medida padrão está selecionada: [Parâmetros] > [Configuração da exibição] > [uni. F].
√ O diâmetro interno do tubo está selecionado: [Parâmetros] > [Configurações básicas] > [Fluxo] > [diA].
√ O valor do processo está selecionado: [Parâmetros] > [Configuração de saída] > [SELx] = [FLOW].
▶ Acesse o menu [Parâmetros] > [Configuração de saída].
▶ Selezione [ou1] ou [ou2] e ajuste [ImP].
▶ Acesse [Parâmetros] > [Saída de pulso x].
▶ Seleccione [ImPSx] e ajuste a quantidade de vazão na qual é emitido 1 pulso respectivamente (valor de pulso).
▶ Selezione [ImPRx] e ajuste [Sim].

10.3.3.2 Sinal de comutação para o totalizador

Pode ser emitido um sinal de comutação para monitorar a quantidade de consumo.

A saída emite um sinal de comutação quando a vazão volumétrica definida em [ImPS] é alcançada. A saída permanece comutada até a reinicialização. Depois de reinicializar o totalizador, a contagem começa novamente.

Ajustando [rTo] se determina quando a saída comuta e quando o totalizador é reinicializado:

[rTo]	Saída	Reinicialização do totalizador
OFF	A saída comuta quando a vazão volumétrica ajustada em [ImPS] for alcançada.	▸ ▶ Execute a reinicializaçãoativamente. Reinicialização automática quando a faixa de exibição máxima for ultrapassada.
1, 2,... h1, 2,... d1, 2,... w	A saída comuta somente quando a vazão volumétrica ajustada em [ImPS] for alcançada dentro do período ajustado.	Se a saída não estiver comutada:Reinicialização controlada por tempo (o tempo definido em rTo é excedido). Se a saída não estiver comutada:▸ Execute a reinicializaçãoativamente. Reinicialização automática quando a faixa de exibição máxima for ultrapassada.

A faixa de exibição máxima é atingida com um volume de consumo de 100.000.000 m³.

Parametrização por meio dos botões do dispositivo: Sinal de comutação para o totalizador

√ A unidade de medida padrão está selecionada: [EF] > [CFG] > [uni. F].
√ O diâmetro interno do tubo está selecionado: [EF] > [CFG] > [diA].
√ O valor do processo está selecionado: [EF] > [OUTx] > [SELx] = [FLOW].
▶ Acesse o menu [EF] > [OUTx] para configurar a saída OUTx.
▶ Selezione [ou1] ou [ou2] e ajuste [ImP].
▶ Seleccione [ImPSx] e ajuste a vazão na qual a saída comuta.
- Seleccione a faixa de ajuste com ▲ ou ▼.
- Pressione • brevemente para confirmar a faixa de ajuste.
- Ajuste o valor numérico desejado com ▲ ou ▼.
- Pressione • brevemente para confirmar o valor.
▶ Seleccione [ImPRx] e defina [Não].

As configurações dos parâmetros para [ImPS] e [ImPR] podem ser alteradas posteriormente diretamente no menu principal.

▶ Defina o parâmetro [rTo] para a reinicialização do totalizador:

Consulte Reinicialização do totalizador (→ 35).

Parametrização via IO-Link: Sinal de comutação para o totalizador

√ A unidade de medida padrão está selecionada: [Parâmetros] > [Configuração da exibição] > [uni. F].
√ O diâmetro interno do tubo está selecionado: [Parâmetros] > [Configurações básicas] > [Fluxo] > [diA].
√ O valor do processo está selecionado: [Parâmetros] > [Configuração de saída] > [SELx] = [FLOW].
▶ Acesse o menu [Parâmetros] > [Configuração de saída].
▶ Selezione [ou1] ou [ou2] e ajuste [lmP].
▶ Acesse [Parâmetros] > [Saída de pulso x].
▶ Seleccione [ImPSx] e ajuste a vazão na qual a saída comuta.
▶ Seleccione [ImPRx] e defina [Não].
▶ Defina o parâmetro [rTo] para a reinicialização do totalizador:
Consulte Reinicialização do totalizador (→ 35).

10.3.4 Saída desativada

O sinal de saída pode ser desativado. A saída se torna então de alta impedância.

A comunicação através da interface IO-Link em OUT1 permanece ativa.

10.3.4.1 Parametrização por meio dos botões dos dispositivos: Saída desativada

▶ Acesse o menu [EF] > [OUTx] para configurar.
▶ Selezione [oux] e ajuste [OFF].

10.3.4.2 Parametrização via IO-Link: Saída desativada

▶ Acesse [Parâmetros] > [Configuração de saída].
▶ Seleccione [oux] e ajuste [OFF].

10.4 Configuração de aplicação

10.4.1 Unidade de medida padrão

Pode ser selecionada uma unidade de medida como padrão para mostrar o valor do processo no display. Todas as demais configurações de parâmetros são baseadas nesta unidade.

Valores selecionáveis:

• Vazão: m³/min ; m³/h ; m/s ; ft³/min ; ft³/h ; ft/s
• Temperatura: °C; °F
• Pressão: kPa; bar; psi

10.4.1.1 Parametrização por meio dos botões do dispositivo: Unidade de medida padrão

▶ Acesse o menu [EF] > [CFG].
▶ Seleccione [uni.x] e defina a unidade de medida.

10.4.1.2 Parametrização via IO-Link: Unidade de medida padrão

▶ Acesse [Parâmetros] > [Ajuste da indicação].
▶ Seleccione [uni.x] e defina a unidade de medida.

10.4.2 Amortecimento

A constante de amortecimento definida causa uma estabilização dos sinais de saída. As mudanças repentinas no valor do processo físico são suavizadas.

Isto se aplica às saídas, ao display e à transmissão de valores de processo através da interface IO-Link.

A constante de amortecimento é adicionada ao tempo de resposta do sensor (→ Dados técnicos).

Os sinais UL e OL são definidos levando em consideração a constante de amortecimento.

O amortecimento do valor de medição afeta o valor de processo para fluxo e pressão.

Valores selecionáveis:

• Constante de amortecimento em segundos para a vazão (63 % de tempo de subida τ)
• Constante de amortecimento em segundos para a vazão (63 % de tempo de subida τ)

10.4.2.1 Parametrização por meio dos botões do dispositivo: Amortecimento

▶ Acesse o menu [EF] > [CFG].
▶ Seleccione [dAP.x] e defina o tempo de amortecimento para o sinal de comutação do valor de processo x.

10.4.2.2 Parametrização via IO-Link: Amortecimento

▶ Acesse [Parâmetros] > [Amortecimento].

▶ Seleccione [dAP.x] e defina o tempo de amortecimento para o sinal de comutação do valor de processo x.

10.4.3 Polaridade de saída das saídas de comutação

Através do parâmetro [P-n] pode ser selecionado se as saídas funcionam com comutação positiva ou negativa.

10.4.3.1 Parametrização por meio dos botões dos dispositivos: Saída de polaridade

▶ Acesse o menu [EF] > [CFG].
▶ Selezione [P-n] e ajuste [PnP] ou [nPn].

10.4.3.2 Parametrização via IO-Link: Saída de polaridade

▶ Acesse [Parâmetros] > [Configuração de saída].
▶ Selezione [P-n] e ajuste [PnP] ou [nPn].

10.4.4 Diâmetro interno do tubo

Para permitir que o dispositivo calcule os valores absolutos do processo para o fluxo, deve ser inserido o diâmetro interno do tubo no qual o sensor está instalado.

10.4.4.1 Parametrização por meio dos botões do dispositivo: Diâmetro interno do tubo

√ A unidade de medida padrão está selecionada: [EF] > [CFG] > [uni. F].
▶ Acesse o menu [EF] > [CFG].
▶ Seleccione [diA] para definir o diâmetro interno da tubulação.

10.4.4.2 Parametrização via IO-Link: Diâmetro interno do tubo

√ A unidade de medida padrão está selecionada: [Parâmetros] > [Configuração da exibição] > [uni. F].
▶ Acesse [Parâmetros] > [Ajustes de base] > [Fluxo].
▶ Seleccione [diA] para definir o diâmetro interno da tubulação.

10.4.5 Valor de processo para OUT1 e OUT2

Para ambas as saídas, é possível selecionar qual valor de processo deve ser monitorado. Todas as demais configurações de parâmetros se baseiam nesta seleção.

Valores selecionáveis:

• [FLOW]: Vazão
• [TEMP]: Temperatura
• [PRES]: Pressão

10.4.5.1 Parametrização por meio dos botões dos dispositivos: Valor de processo OUT1 e OUT2

▶ Acesse o menu [EF] > [OUTx].
▶ Seleccione [SELx] e defina o valor do processo para a saída OUTx.

10.4.5.2 Parametrização via IO-Link: Valor de processo OUT1 e OUT2

▶ Acesse [Parâmetros] > [Configuração de saída].
▶ Seleccione [SELx] e defina o valor do processo para a saída OUTx.

10.4.6 Supressão de baixa vazão

Com a função Low flow cut-off [LFC] é possível suprimir quantidades de vazão volumétrica pequenas. A vazão abaixo do valor LFC é avaliada pelo sensor como uma parada (Q = 0).

O valor LFC tem efeito sobre o seguinte:

• O indicador do valor do processo para a vazão no display
• O sinal de comutação digital para vazão
  • O sinal analógico para vazão
• Monitoramento da quantidade consumida (sinal de comutação ou de pulso para a vazão)
• os valores da memória para a vazão mínima e máxima

A exatidão especificada na ficha técnica se aplica ao valor LFC na configuração de fábrica. Se for definido um valor LFC mais baixo, a exatidão do sensor será reduzida.

10.4.6.1 Parametrização por meio dos botões dos dispositivos: Supressão de baixa vazão

▶ Acesse o menu [EF] > [CFG].
▶ Seleccione [LFC] e configure o valor limite, abaixo do qual uma vazão é avaliada como parada.

10.4.6.2 Parametrização via IO-Link: Supressão de baixa vazão

▶ Acesse [Parâmetros] > [Configurações básicas] > [Fluxo].
▶ Seleccione [LFC] e configure o valor limite, abaixo do qual uma vazão é avaliada como parada.

10.4.7 Condições padrão

Os valores especificados na ficha técnica do dispositivo dependem das condições ambientais do local de uso.

Todos os dados valem para um fluxo volumétrico padrão conforme DIN ISO 2533, ou seja, fluxo volumétrico a 1013 mbar (101,3 kPa), 15 °C e 0 % de umidade relativa do ar. O dispositivo pode ser ajustado para outras condições padrões.

10.4.7.1 Parametrização por meio dos botões do dispositivo: Condições padrão

▶ Acesse o menu [EF] > [CFG].
▶ Seleccione[rEF. P] e insira o valor de pressão padrão.
▶ Seleccione [rEF. T] e insira a temperatura padrão.

10.4.7.2 Parametrização via IO-Link: Condições padrão

▶ Acesse [Parâmetros] > [Configurações básicas] > [Pressão].
▶ Seleccione[rEF. P] e insira o valor de pressão padrão.
▶ Acesse [Parâmetros] > [Configurações básicas] > [Temperatura].
▶ Seleccione [rEF. T] e insira a temperatura padrão.

10.4.8 Calibração do ponto zero

Se houver uma discrepância sistemática entre o valor de medição e o valor real do processo, essa imprecisão de medição pode ser corrigida pelo fator de correção [cOF].

▷ O ponto zero interno é deslocado pelo valor configurado.

O fator de correção [coF] refere-se apenas à medição da pressão.

A unidade para [coF] corresponde à unidade de medida padrão definida para o valor de processo correspondente.

10.4.8.1 Parametrização por meio dos botões dos dispositivos: Calibração do ponto zero

▶ Acesse o menu [EF] > [CFG].
▶ Seleccione [cOF] e ajuste o valor.
▷ O ponto zero interno é deslocado pelo valor configurado.

10.4.8.2 Parametrização via IO-Link: Calibração do ponto zero

▶ Acesse [Parâmetros] > [Configuração da aplicação].
▶ Seleccione [cOF] e ajuste o valor.
O ponto zero interno é deslocado pelo valor configurado.

10.4.9 Retardo de comutação

Pode ser definido um tempo de retardo para a saída de comutação para comutar e desativar a saída.

10.4.9.1 Parametrização por meio dos botões do dispositivo: Retardo de comutação

▶ Acesse o menu [EF] > [OUTx].
▶ Seleccione [dSx] e defina o retardo em segundos para a comutação de OUTx.
▶ Seleccione [drx] e defina o retardo em segundos para a desativação de OUTx.

[dSx] e [drx] só estão disponíveis se for selecionado um sinal de comutação (Hno, Hnc, Fno, Fnc) para OUTx.

10.4.9.2 Parametrização via IO-Link: Retardo de comutação

▶ Acesse [Parâmetros] > [Saída digital x].
▶ Seleccione [dSx] e defina o retardo em segundos para a comutação de OUTx.
▶ Seleccione [drx] e defina o retardo em segundos para a desativação de OUTx.

[dSx] e [drx] só estão disponíveis se for selecionado um sinal de comutação (Hno, Hnc, Fno, Fnc) para OUTx.

10.4.10 Comportamento de falha das saídas

Com o parâmetro [FOUx] é possível definir o comportamento da saída OUTx em caso de erro. Dependendo da função de saída selecionada, os seguintes sinais são emitidos no caso de erro:

• Sinal de comutação:
• On: A saída se ativa em caso de erro.
  – OFF: A saída se desativa em caso de erro.
• OU: A saída comuta independentemente do caso de erro como definido com os parâmetros.

- Sinal analógico:

• On: O sinal analógico vai para o valor limite superior.
• OFF: O sinal analógico vai para o valor limite inferior.
• OU: O sinal analógico continua correspondendo ao valor de medição.

Na seleção [oux] = [ImP] (monitoramento da quantidade consumida) o parâmetro [FOUx] não está disponível. Os pulsos continuam a ser emitidos independentemente do caso de falha.

10.4.10.1 Parametrização por meio dos botões do dispositivo: Comportamento de falha das saídas

▶ Acesse o menu [EF] > [OUTx].
▶ Seleccione [FOUx] e defina o comportamento de erro para OUTx: [On], [OFF], [OU].

10.4.10.2 Parametrização via IO-Link: Comportamento de falha das saídas

▶ Acesse [Parâmetro] > [Configuração de erros saída x].
▶ Seleccione [FOUx] e defina o comportamento de erro para OUTx: [On], [OFF], [OU].

10.4.11 Reinicialização do totalizador

O totalizador pode ser reinicializado de diferentes modos:

• Reinicialização manual
• Reinicialização controlada por tempo
• Reinicialização por meio de sinal externo
- Reinicialização através da interface IO-Link

Se o totalizador não for reinicializado através de um dos procedimentos descritos acima, ocorre uma reinicialização automática após a faixa de exibição máximo ser ultrapassada.

10.4.11.1 Parametrização por meio dos botões do dispositivo: Reinicialização do totalizador

1. Reinicialização manual:

▶ Acesse o menu [EF].
▶ Seleccione [rTo] e ajuste [rES. T].
▷ O totalizador será reinicializado.

2. Reinicialização controlada por tempo:

▶ Acesse o menu [EF].
▶ Seleccione [rTox] e em seguida, defina o tempo em semanas (w), dias (d) ou horas (h).
▷ A reinicialização do totalizador é realizada automaticamente após o tempo definido.

3. Reinicialização por meio de sinal externo:

▶ Acesse o menu [EF] > [OUT2].
▶ Seleccione [ou2] e ajuste a entrada digital: [In. D].
▶ Seleccione [DIn2] e ajuste o sinal de reinicialização:
• [HIGH]: Reinicializar com sinal High (alto)
• [LOW]: Reinicializar com sinal Low (baixo)
• [+EDG]: Reinicializar com flanco ascendente

- [-EDG]: Reinicializar com flanco descendente

4. Reinicialização e transbordamento:

▶ Acesse o menu [EF].
▶ Seleccione [rTox] e ajuste [OFF].
▷ O totalizador só é reinicializado assim que a faixa de exibição máxima do display for ultrapassada.

10.4.11.2 Parametrização via IO-Link: Reinicialização do totalizador

1. Reinicialização manual:

▶ Acesse [Parâmetros] > [Totalizador].
▶ Execute o comando: [Reinicializar o totalizador].

2. Reinicialização controlada por tempo:

▶ Acesse [Parâmetros] > [Totalizador].
▶ Seleccione [rTox] e em seguida, defina o tempo em semanas (w), dias (d) ou horas (h).
▷ A reinicialização do totalizador é realizada automaticamente após o tempo definido.

3. Reinicialização por meio de sinal externo:

▶ Acesse [Parâmetros] > [Configuração de saída].
▶ Seleccione [ou2] e ajuste a entrada digital: [In. D].
▶ Acesse [Parâmetros] > [Entrada analógica 2].
▶ Seleccione [DIn2] e ajuste o sinal de reinicialização:
• [HIGH]: Reinicializar com sinal High (alto)
• [LOW]: Reinicializar com sinal Low (baixo)
• [+EDG]: Reinicializar com flanco ascendente
- [-EDG]: Reinicializar com flanco descendente

4. Reinicialização e transbordamento:

▶ Acesse [Parâmetros] > [Totalizador].
▶ Seleccione [rTox] e ajuste [OFF].
▷ O totalizador só é reinicializado assim que a faixa de exibição máxima do display for ultrapassada.

10.4.12 Bloqueio / desbloqueio

Para evitar programação errada, o dispositivo pode ser bloqueado eletronicamente.

Este bloqueio evita a modificação dos ajustes do dispositivo através dos botões do dispositivo.

Configuração de fábrica: Não bloqueado.

10.4.12.1 Parametrização por meio dos botões dos dispositivos: Bloquear / desbloquear

Bloquear:

▶ Certifique-se de que o dispositivo esteja no modo de operação normal.
▶ Pressione[▲] e [▼] simultaneamente por 10 segundos até acabar a barra de progresso na linha do título.
▷ O dispositivo está bloqueado para parametrização através dos botões do dispositivo. Ao tentar alterar o valor de um parâmetro, aparece o ícone no display.

O bloqueio só pode ser removido através dos botões do dispositivo. A alteração das configurações de parâmetros ainda é possível através da interface IO-Link.

Desbloquear:

▶ Certifique-se de que o dispositivo esteja no modo de operação normal.
▶ Pressione[▲] e [▼] simultaneamente por 10 segundos até acabar a barra de progresso na linha do título.
▷ O bloqueio dos botões do dispositivo foi removido.

10.4.12.2 Parametrização via IO-Link: Bloquear / desbloquear

▶ Certifique-se de que o dispositivo esteja no modo de operação normal.
▶ Acesse [Parâmetros] > [Ajuste da indicação].
▶ Seleccione [Loc] e ajuste o bloqueio.
▷ O dispositivo está bloqueado para parametrização através dos botões do dispositivo. Ao tentar alterar o valor de um parâmetro, aparece o ícone no display.

O bloqueio pode ser removido através do parâmetro [uLoc] ou desbloqueado por meio dos botões do dispositivo.

- ou -

▶ Acesse [Parâmetros] > [Ajustes de base].
▶ Seleccione [Bloqueios de acesso ao dispositivo. Interface de usuário local] e defina [Bloqueado].
▷ O dispositivo está bloqueado para parametrização através dos botões do dispositivo. Ao tentar alterar o valor de um parâmetro, o display exibe o símbolo.

O bloqueio pode ser removido através do parâmetro IO-Link [Desbloqueado].

10.4.13 Reinicializar o dispositivo

O dispositivo pode ser redefinido para o estado de fornecimento.

É conveniente anotar as próprias configurações no capítulo “Configurações de fábrica”.

10.4.13.1 Parametrização por meio dos botões do dispositivo: Reinicializar o dispositivo

▶ Acesse o menu [EF].
▶ Seleccione [rES]
▶ Mantenha [▲] ou [▼] pressionado.
▷ [----] será exibido.
▶ Pressione [●] brevemente.
▷ O dispositivo efetua uma reinicialização.

10.4.13.2 Parametrização via IO-Link: Reinicializar o dispositivo

▶ Acesse [Parâmetros] > [Ajustes de base].
▶ Execute o comando: [Restabelecer a configuração de fábrica].
▷ O dispositivo efetua uma reinicialização.

10.5 Display

10.5.1 Layout do display

Use o parâmetro [diS. L] para selecionar os valores de processo a serem mostrados no display por padrão.

Valores selecionáveis:

• L1: valor atual do processo para vazão
• L2. Temp: valor atual do processo para vazão e temperatura
• L2. Pres: valor do processo atual para vazão e pressão
• L2. Totl: valor atual do processo para vazão e totalizador
• L3. TP: valor atual do processo para vazão, temperatura e pressão
• L4: valor atual do processo para vazão, temperatura, pressão e totalizador

10.5.1.1 Parametrização por meio dos botões dos dispositivos: Layout do display

▶ Acesse o menu [EF] > [DIS].
▶ Selezione [diS. L] e ajuste a o layout.

10.5.1.2 Parametrização via IO-Link: Layout do display

▶ Acesse [Parâmetros] > [Ajuste da indicação].
▶ Selezione [diS. L] e ajuste a o layout.

10.5.2 Taxa de atualização do display

Use o parâmetro [diS. U] para definir a frequência de atualização do display.

Valores selecionáveis:

• d1: rápido
• d2: médio
- d3: lento

10.5.2.1 Parametrização por meio dos botões dos dispositivos: Taxa de atualização do display

▶ Acesse o menu [EF] > [DIS].
▶ Seleccione [diS. U] e ajuste a taxa de atualização.

10.5.2.2 Parametrização via IO-Link: Taxa de atualização do display

▶ Acesse [Parâmetros] > [Ajuste da indicação].
▶ Seleccione [diS. U] e ajuste a taxa de atualização.

10.5.3 Rotação do display

Por meio do parâmetro [diS. R] é possível girar a fonte no display em sentido horário para se obter uma melhor legibilidade.

Valores selecionáveis:

- 0° (não girado)

• 90°
• 180°
- 270°

10.5.3.1 Parametrização por meio dos botões do dispositivo: Rotação do display

▶ Acesse o menu [EF] > [DIS].
▶ Seleccione [diS. R] e ajuste a rotação do display.

10.5.3.2 Parametrização via IO-Link: Rotação do display

▶ Acesse [Parâmetros] > [Ajuste da indicação].
▶ Seleccione [diS. R] e ajuste a rotação do display.

10.5.4 Luminosidade do display

Com o parâmetro [diS. B] é possível configurar a luminosidade da exibição do display Valores selecionáveis:

• 25 %
- 50 %
• 75 %
• 100 %

- OFF: Modo de economia de energia. O display está desligado no modo de operação. As mensagens de erro são exibidas via IO-Link e LED de estado operacional quando o display estiver desligado. Ativação do display pressionando um botão qualquer. Após 30 s de inatividade, o display é desativado novamente.

Se o dispositivo medir uma alta temperatura interna, a luminosidade do display será ajustada automaticamente:

Temperatura do dispositivo > 64 °C: A luminosidade se reduz a 25%. Temperatura do dispositivo > 90 °C: O display se desliga.

10.5.4.1 Parametrização por meio dos botões dos dispositivos: Luminosidade do display

▶ Acesse o menu [EF] > [DIS].
▶ Seleccione [diS. B] e ajuste a luminosidade da exibição.

10.5.4.2 Parametrização via IO-Link: Luminosidade do display

▶ Acesse [Parâmetros] > [Ajuste da indicação].
▶ Seleccione [diS. B] e ajuste a luminosidade da exibição.

10.5.5 Ajuste de cores do display

A cor da fonte do display pode ser selecionada através do parâmetro [coL.x]:

• [coL. F]: Cor da fonte para vazão
• [coL. T]: Cor da fonte para temperatura
• [coL. P]: Cor da fonte para pressão
• [coL. V]: Cor da fonte para o totalizador Vol.1

Cor de fonte permanente

A cor da fonte pode ser definida permanentemente para a indicação da vazão, temperatura, pressão e totalizador:

[coL. F] / [coL. T] / [coL. P] / [coL. V]	Cor da fonte
bk/wh	preto-branco
rEd	vermelho
GrEn	verde
yellow	amarelo

Mudança de cor

Alternativamente, pode ser definida uma mudança de cor para indicar a vazão, temperatura e pressão em função do valor atual do processo:

[coL. F] / [coL. T] / [coL. P]	Cor da fonte
r-cF	Vermelho = valor do processo dentro da área da janela Verde = valor do processo fora da área da janela
G-cF	Verde = valor do processo dentro da área da janela Vermelho = valor do processo fora da área da janela

Se for selecionado "mudança de cor", devem ser definidos os valores limites da área da janela:

[cFL. F]: Valor limite inferior para vazão

[cFH. F]: Valor limite superior para vazão

[cFL. T]: Valor limite inferior para temperatura

[cFH. T]: Valor limite superior para temperatura

[cFL. P]: valor limite inferior para pressão

[cFH. P]: valor limite superior para pressão

Os valores limites [cFL.x] e [cFH.x] podem ser selecionados livremente dentro da faixa de medição e são independentes da função de saída definida para OUT1 e OUT2.

Fig. 10: Exemplo para a definição [coL.x] = G-cF

10.5.5.1 Parametrização por meio dos botões dos dispositivos: Ajuste de cores do display

▶ Acesse o menu [EF] > [COLR].

Configuração permanente de cor

▶ Seleccione [coL.x] e escolha a cor da fonte para o valor de processo x ou para o totalizador: [bk/wh], [red], [green] ou [yellow].

Mudança de cor

▶ Seleccione[coL.x] e escolha a configuração para a mudança de cor, dependendo do valor de processo x: [r-cF] ou [G-cF].
▶ Seleccione [cFL.x] e escolha o valor do limite inferior para a janela.
▶ Seleccione [cFH.x] e escolha o valor do limite superior para a janela.

10.5.5.2 Parametrização via IO-Link: Ajuste de cores do display

▶ Acesse [Parâmetros] > [Ajuste da indicação].

Configuração permanente de cor

▶ Seleccione [coL.x] e escolha a cor da fonte para o valor de processo x ou para o totalizador: [bk/wh], [red], [green] ou [yellow].

Mudança de cor

▶ Seleccione [coL.x] e escolha a configuração para a mudança de cor, dependendo do valor de processo x: [r-cF] ou [G-cF].
▶ Acesse [Parâmetros] > [Janela para mudança de cor].
▶ Seleccione [cFL.x] e escolha o valor do limite inferior para a janela.
▶ Seleccione [cFH.x] e escolha o valor do limite superior para a janela.

10.6 Diagnóstico

10.6.1 Leitura dos valores do totalizador

Para o totalizador, podem ser lidos os seguintes valores a qualquer momento:

• Vazão atual (= quantidade de consumo desde a última reinicialização).
  • Quantidade de consumo antes da última reinicialização.
• Tempo em minutos desde a última reinicialização.

10.6.1.1 Leitura através dos botões do dispositivo: Valores do totalizador

▶ Durante a operação, pressione o botão [▲] ou [▼] até que a indicação dos valores do totalizador seja exibida.
▷ Após 30 segundos o dispositivo volta para a exibição padrão.

10.6.1.2 Leitura através do IO-Link: Valores do totalizador

▶ Acesse [Parâmetros] > [Totalizador].
▶ Leitura dos valores de consumo.

10.6.2 Memória

O dispositivo salva os valores máximos e mínimos que foram medidos.
O valor atual pode ser lido no dispositivo ou através da interface IO-Link.

Valores selecionáveis:

• [Lo. F]: Valor de memória mínimo para vazão
• [Hi. F]: Valor de memória máximo para vazão
• [Lo. T]: Valor de memória mínimo para temperatura
• [Hi. T]: Valor de memória máximo para temperatura
• [Lo. P]: Valor de memória mínimo para a pressão
• [Hi. P]: Valor de memória máximo para a pressão

É recomendado apagar a memória assim que o dispositivo for utilizado pela primeira vez sob condições normais de funcionamento.

10.6.2.1 Parametrização por meio dos botões do dispositivo: Memória

Para mostrar a memória:

▶ Acesse o menu [EF] > [MEM].
▶ Seleccione [Lo.x] ou [Hi.x] para exibir respectivamente o valor do processo mais baixo ou mais alto que foram medidos.

Apagar a memória:

▶ Acesse o menu [EF] > [MEM].
▶ Selezione [Lo.x] ou [Hi.x].
▶ Mantenha [▲] ou [▼] pressionado.
▷ [----] será exibido.
▶ Pressione [●] brevemente.

10.6.2.2 Parametrização via IO-Link: Memória

Para mostrar a memória:

▶ Acesse [Parâmetros] > [Memória] > [Fluxo] ou [Temperatura] ou [Pressão].
▶ Seleccione [Lo.x] ou [Hi.x] para exibir respectivamente o valor do processo mais baixo ou mais alto que foram medidos.

Apagar a memória:

▶ Execute o comando:
• [Reinicializar as memórias Hi.x e Lo.x]
• [Reinicializar a memória Lo.x]
• [Reinicializar a memória Hi.x]

10.7 Funções de serviço

10.7.1 Simulação

Com essa função são simulados os valores de processo e sua cadeia de sinais é verificada.

Através das configurações dos parâmetros cr. UL, UL, OL e cr. OL também é possível simular valores do processo que causam uma mensagem de erro ou de aviso.

No início da simulação, os valores do totalizador são congelados e o totalizador simulado é colocado a 0. O valor da vazão simulado tem então efeito sobre o totalizador simulado. Depois de finalizada a simulação, os valores originais do totalizador são restabelecidos.

Durante a simulação se aplica:

• A simulação não tem efeito sobre os valores do processo atuais predominantes. As saídas reagem tal como foram previamente configuradas.
• O valor original do totalizador permanece armazenado, mesmo quando flui um fluxo real.
• Não estão disponíveis mensagens de erro da aplicação real atual. Estas são suprimidas pela simulação.

Os seguintes valores podem ser simulados:

Vazão, temperatura, pressão e valor atual do totalizador.

10.7.1.1 Parametrização por meio dos botões do dispositivo: Simulação

▶ Acesse o menu [EF] > [SIM].
▶ Seleccione [S. FLW], [S. TMP] ou [S. PRS] e defina o valor do processo a ser simulado:
- Pressione[▲] ou [▼] até que o valor de processo desejado seja alcançado.
- As indicações de advertência/erro [OL], [crOL], [UL] e [crUL] são exibidas quando a faixa de medição é ultrapassada ou não atingida.
▶ Seleccione e [S. Tim] ajuste a duração da simulação em minutos.
▶ Seleccione [S. On] e ajuste a função:
- [On]: A simulação começa. Os valores são simulados para a duração ajustada em [S. Tim]. Cancelamento pressionando qualquer botão.
• [OFF]: A simulação não está ativa.

10.7.1.2 Parametrização via IO-Link: Simulação

▶ Acesse [Parâmetros] > [Simulação].
▶ Seleccione [S. Tim] e ajuste a duração da simulação em minutos.
Acesse [Parâmetros] > [Simulação] > [Fluxo] ou [Temperatura] ou [Pressão].
▶ Seleccione [S. FLW], [S. TMP] ou [S. PRS] e defina o valor do processo a ser simulado, [crUL], [UL], [OL] ou [crOL].
▶ Seleccione [Escrever no dispositivo].
▷ Os valores alterados serão transmitidos para o dispositivo.
▶ Acesse [Parâmetros] > [Simulação].
▶ Execute o comando: [Iniciar a simulação].
▷ A simulação começa com o valor ajustado.
▶ Para concluir a simulação: Execute o comando: [Interromper a simulação].

10.7.2 Localização óptica

O sensor pode ser localizado remotamente no sistema através da interface IO-Link.

Ao usar o comando, os LEDs de estado de comutação piscam e a indicação 📍 IO-Link pisca no display.

Localização óptica via IO-Link

▶ Acesse [Identificação].
▶ Execute o comando: [Pisca ligado].
▶ Para terminar o processo de piscar: Execute o comando: [Pisca desligado].

10.7.3 Informações dos dispositivos

No dispositivo estão salvas algumas informações não modificáveis. Estas incluem:

• Nome do produto
• Família de produtos

• Fabricante
  • ID do fornecedor
  • ID do dispositivo

• Número de série

• Revisão de Hardware/Firmware
• Descrição

Além disso, com um software de parametrização adequado é possível atribuir, através do IO-Link, outras marcações ao dispositivo que são livremente configuráveis e possem um comprimento máximo de 32 caracteres. Estas incluem:

• Marcação específica da aplicação
- Marcação da instalação
- Marcação da localização

10.7.3.1 Leitura através dos botões do dispositivo: Informações dos dispositivos

▶ Acesse o menu [EF] > [Info].
▶ Use [▲] e [▼] para percorrer as exibições e ler as informações do dispositivo.

10.7.3.2 Leitura ou parametrização através do IO-Link: Informações dos dispositivos

▶ Acesse [Identificação].
▶ Leia informações do dispositivo ou edite parâmetros editáveis.

11 Eliminação de falhas

O dispositivo dispõe de opções variadas de autodiagnóstico. Realiza um automonitoramento durante a operação.

Advertências e estados de falha são exibidos no display mesmo com o display desligado. Além disso, as indicações de falhas estão disponíveis através do IO-Link.

Os sinais de status estão classificados segundo a recomendação Namur NE107.

Se ocorrerem vários eventos de diagnóstico simultaneamente, só é exibida a mensagem de diagnóstico do evento com a prioridade mais alta.

Se um valor do processo falhar, os outros valores do processo continuam disponíveis. Exceção: Se o valor do processo para a vazão falhar, nenhum outro valor do processo será emitido.

Funções de diagnóstico adicionais estão disponíveis via → IO-Link Descrição de interface em documentation.ifm.com.

11.1 Mensagens de advertência

Indicação do display	Indicação LED	Problema / solução
• Linha do título: [Short circuit OUT1/OUT2]• Linha do valor do processo: ----	• LED OUT1 pisca• LED OUT2 pisca	Curto-circuito OUT1 e OUT2► Verifique as saídas de comutação OUT1 e OUT2 quanto a curto-circuito ou sobrecorrente.
• Linha do título: [Short circuit OUT1]• Linha do valor do processo: ----	• LED OUT1 pisca	Curto-circuito OUT1► Verifique a saída de comutação OUT1 quanto a curto-circuito ou sobrecorrente.
• Linha do título: [Short circuit OUT2]• Linha do valor do processo: ----	• LED OUT2 pisca	Curto-circuito OUT2► Verifique a saída de comutação OUT2 quanto a curto-circuito ou sobrecorrente.
• Linha do título: [Over limit]• Linha do valor do processo: [OL]	----	Acima da faixa de exibição► Verifique a faixa de medição.
• Linha do título: [Under limit]• Linha do valor do processo: [UL]	----	Faixa de exibição não alcançada► Verifique a faixa de medição.

11.2 Mensagens de erro

Indicação do display	Indicação LED	Problema / solução
• Linha do título: [Flow Error]• Linha do valor do processo: [ERROR]	----	Erro na medição do fluxo► Verificar a medição do fluxo.► ▶ Substitua o dispositivo.
• Linha do título: [Temp Error]• Linha do valor do processo: [ERROR]	----	Erro na medição da temperatura► Verificar a medição da temperatura.► ▶ Substitua o dispositivo.
• Linha do título: [Pressure Error]• Linha do valor do processo: [ERROR]	----	Erro na medição da pressão► Verificar a medição da pressão.► ▶ Substitua o dispositivo.
• Linha do título: [Critical over limit]• Linha do valor do processo: [cr. OL]	----	Acima do range de detecção► Verifique a faixa de medição.
• Linha do título: [Critical under limit]• Linha do valor do processo: [cr. UL]	----	Faixa de detecção de temperatura não alcançada► ▶ Verifique a faixa de temperatura.

Em caso de erro, as saídas se comportam como definido em [FOU].

12 Manutenção, conservação e descarte

O funcionamento do dispositivo é livre de manutenção.
O dispositivo só pode ser reparado pelo fabricante.

▶ Descarte o dispositivo após o uso de forma ecológica e conforme as determinações nacionais vigentes.

▶ Defina intervalos de calibração regulares conforme os requisitos do processo. Recomendação: a cada 12 meses.

Serviço de calibração ifm → Certificado de calibração DAkk em www.ifm.com.

13 Configurações de fábrica

Menu	Parâmetro	Configuração de fábrica	Configuração do usuário
EF	rTo	OFF
OUT1	SEL1	FLOW
	ou1	Hno
	SP1 / FH1	20 %
	rP1 / FL1	19 %
	ImPS1	10 l
	ImPR1	YES
	dS1	0 s
	dr1	0 s
	FOU1	OFF
OUT2	SEL2	FLOW
	ou2	I
	ASP2	0 %
	AEP2	100 %
	SP2 / FH2	40 %
	rP2 / FL2	39 %
	ImPS2	10 l
	ImPR2	YES
	Din2	+EDG
	dS2	0 s
	dr2	0 s
	FOU2	OFF
CFG	uni. F	m3/h
	uni. T	°C
	uni. P	bar
	dAP. F	0,6 s
	dAP. P	0,06 s
	P-n	PnP
	LFC	8 m3/h
	rEF. P	1013 mbar (101,3 kPa)
	rEF. T	15 °C
	cOF	0 bar
DIS	diS. L	L3. TP
	diS. U	d3
	diS. R	0°
	diS. B	75 %
COLR	col. F	bk/wh
	col. T	bk/wh
	col. P	bk/wh
	col. V	bk/wh

Os valores em porcentagem se referem ao valor final da faixa de medição MEW.
