MANUAL DE UTILIZADOR SU9030 IFM

Manual de operação

Sensores de vazão por ultrassom

SU2x3x

SU6x3x

SU7x3x

SU8x3x

SU9x3x

Índice

1 Nota prévia.... 4

1.1 Símbolos utilizados.... 4
1.2 Advertência 4

2 Instruções de segurança 5

2.1 Segurança cibernética 5

3 Transporte, manuseio e armazenamento 6

4 Utilização 7

4.1 Área de aplicação 7

5 Função 8

5.1 Opções para a saída OUT1 8
5.2 Opções para a saída OUT2 8
5.3 IO-Link 9

6 Montagem.... 10

6.1 Conexão do processo 10
6.2 Fatores de interferência.... 11
6.3 Posição de instalação.... 11

6.3.1 Posição de instalação recomendada 11
6.3.2 Posição de instalação não recomendada 12

7 Conexão elétrica 13
8 Elementos de exibição e de operação 15
9 Menu.... 16

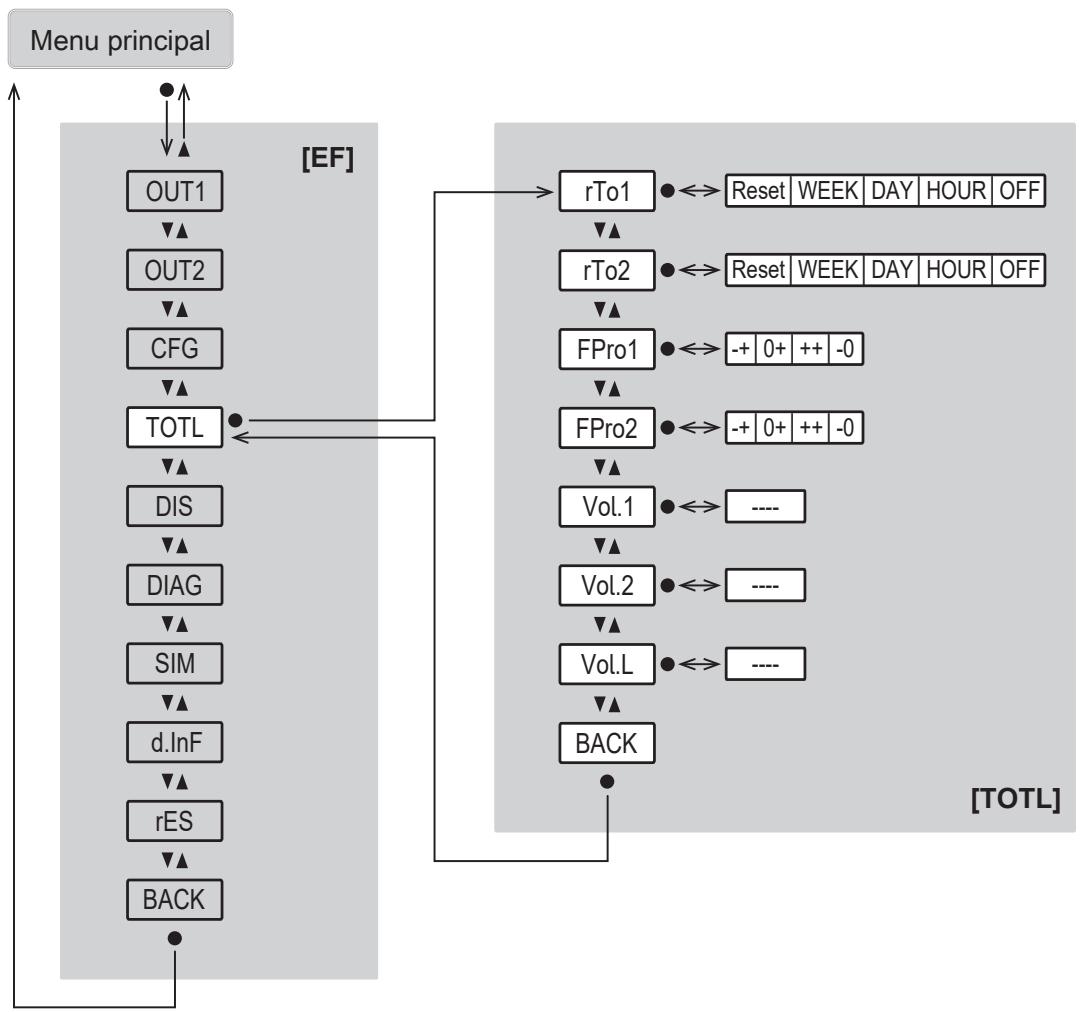

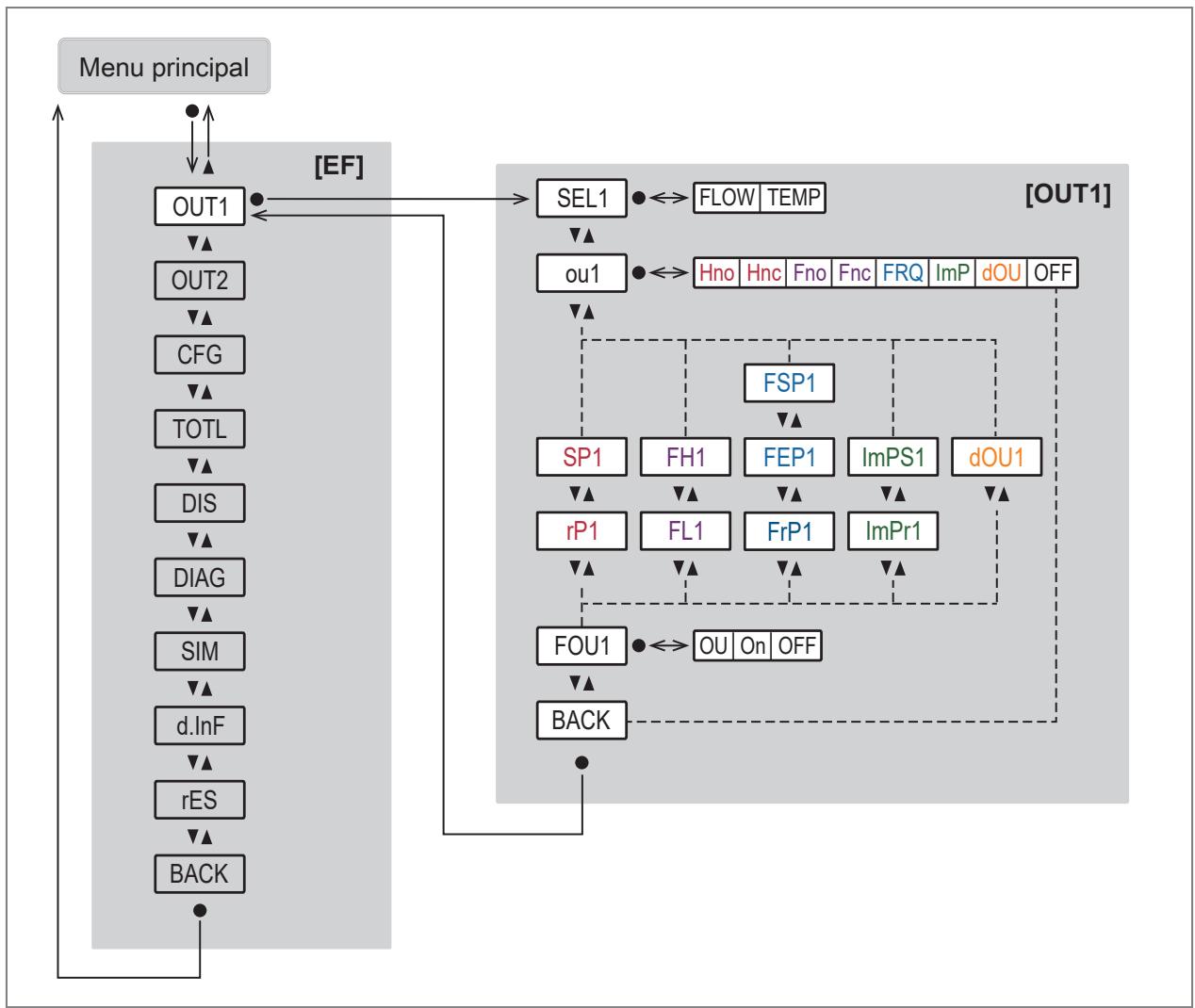

9.1 Menu principal e submenus.... 16

10 Operação 26

10.1 Instalação guiada através de um assistente de instalação 26

11 Parametrização 28

11.1 Parametrização por meio dos botões do dispositivo.... 28
11.2 Parametrização via IO-Link 29
11.3 Configuração de saída 29

11.3.1 Sinal de comutação para o monitoramento do valor limite 29
11.3.2 Sinal de comutação para o diagnóstico 30

11.3.2.1 Sinal de comutação do sentido da vazão 31
11.3.2.2 Sinal de comutação para a qualidade do sinal.... 32

11.3.3 Monitoramento da quantidade de consumo (função de totalizador) 32

11.3.3.1 Sinal de comutação para o totalizador 33
11.3.3.2 Sinal de pulso para o totalizador.... 34

11.3.4 Sinal analógico.... 34
11.3.4 Sinal analógico.... 34

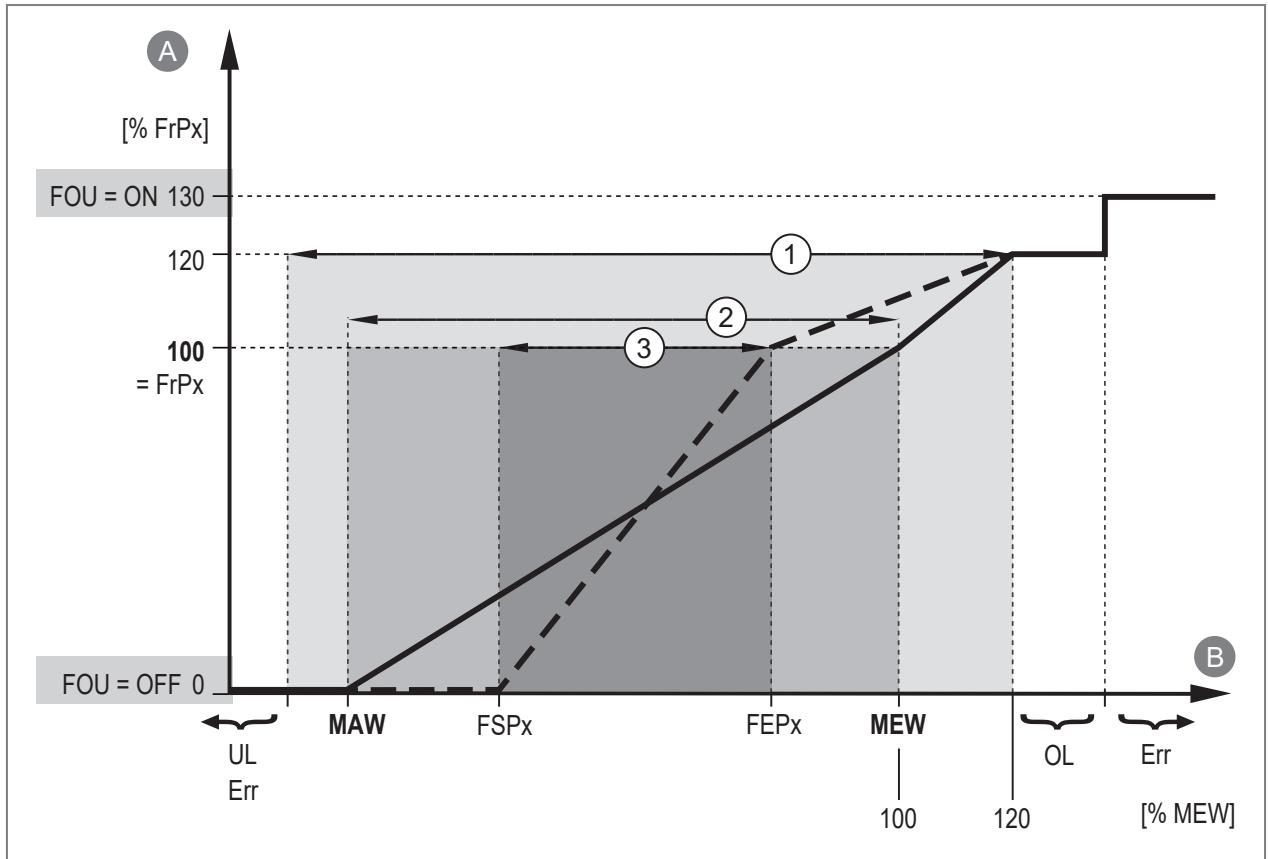

11.3.5 Sinal de frequência.... 36

11.3.6 Comportamento de falha das saídas 39
11.3.7 Saída desativada.... 40

11.4 Configuração de aplicação 40

11.4.1 Instalação guiada 40
11.4.2 Unidade de medida padrão 40
11.4.3 Valor de processo para OUT1 e OUT2 41
11.4.4 Amortecimento 41
11.4.5 Polaridade de saída das saídas de comutação 41

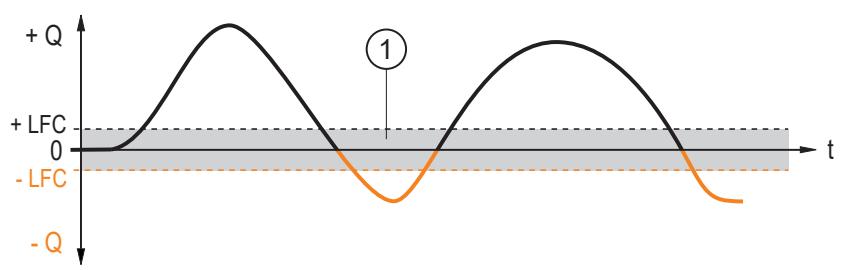

11.4.6 Supressão de baixa vazão 42
11.4.7 Fluido 42
11.4.8 Sentido de vazão 43
11.4.9 Calibração 43
11.4.10 Reinicialização do totalizador 44
11.4.11 Modo de contagem dos totalizadores.... 45

11.4.12 Bloqueio / desbloqueio 47
11.4.13 Reinicialização do dispositivo (reset) 47

11.5 Display 48

11.5.1 Idioma do display 48
11.5.2 Rotação do display.... 48
11.5.3 Luminosidade do display 48
11.5.4 Taxa de atualização do display 49
11.5.5 Layout do display 49
11.5.6 Ajuste de cor do display 50

11.6 Diagnóstico e função de serviço.... 51

11.6.1 Informações dos dispositivos.... 51
11.6.2 Localização óptica 52
11.6.3 LED de estado operacional 52
11.6.5 Memória 53
11.6.6 Contador de horas de operação.... 53
11.6.7 Temperatura interna.... 54
11.6.8 Qualidade do sinal 54
11.6.9 Simulação 55

12 Eliminação de falhas.... 56

12.1 Mensagens de advertência 56
12.2 Mensagens de erro 57

13 Manutenção, conservação e descarte 59
14 Configuração de fábrica 60

1 Nota prévia

Instrução, dados técnicos, homologações e mais informações disponíveis através do código QR no dispositivo/na embalagem ou pelo link documentation.ifm.com.

1.1 Símbolos utilizados

√ Pré-requisito
▶ Instrução de procedimento
Reação, resultado

Em Designação de teclas, botões ou exibições negrito

Referência cruzada sem link
Referência cruzada com link

Informação importante

Falhas de funcionamento ou interferências possíveis em caso de inobservância

Informação

Informação complementar

1.2 Advertência

As advertências alertam sobre possíveis danos pessoais e materiais. Isso permite o manuseio seguro do produto. As advertências são classificadas da seguinte forma:

ADVERTÊNCIA

Advertência sobre o perigo de lesões graves

▷ A não observância da advertência pode levar a risco de morte ou lesões graves.

CUIDADO

Advertência sobre danos pessoais leves a moderados

▷ A não observância da advertência pode levar a risco de lesões leves a moderadas.

ATENÇÃO

Advertência sobre danos materiais

▷ A não observância da advertência pode levar a danos materiais.

2 Instruções de segurança

- O dispositivo descrito é instalado como subcomponente em um sistema.

• A segurança deste sistema é de responsabilidade do fabricante.

• O fabricante do sistema é obrigado a realizar uma avaliação de risco e a elaborar uma documentação conforme os requisitos legais e regulamentares para fornecer ao operador e ao usuário do sistema. Esta deve conter todas as informações e instruções de segurança necessárias para o operador, os usuários e, caso necessário, a equipe de serviço autorizada pelo fabricante do sistema.

• Este documento deve ser lido antes do início das atividades e deve ser conservado durante toda a vida útil do produto.

• O produto deve ser completamente compatível com as aplicações e com as condições ambientes.
• Utilize o produto somente de forma adequada (→ Utilização adequada).
• Utilize o produto somente para fluidos permitidos.
• O desrespeito às instruções de operação ou às especificações técnicas pode causar danos materiais e/ou pessoais.
• O fabricante não assume nenhuma responsabilidade ou garantia pelas intervenções feitas no produto ou pela utilização incorreta realizada pelo usuário.
• A instalação, a conexão elétrica, o manuseio, a operação e a manutenção do produto devem ser realizadas somente por pessoal treinado, qualificado, e autorizado pelo responsável da instalação.
• Proteja os dispositivos e cabos eficazmente contra danos.

2.1 Segurança cibernética

Instalação

O dispositivo é adequado para a operação em ambiente seguro de acordo com a norma IEC 62443-1-1.

O dispositivo foi projetado para a operação atrás de um firewall.

▶ Realize uma avaliação de risco da instalação de acordo com a norma IEC 62443-1-1.
▶ Tome medidas para garantir a segurança física.

Funcionamento

▶ Observe as funções de segurança descritas na documentação do dispositivo e as recomendações para a sua utilização.

Manutenção

▶ Salve a configuração e os dados do sistema de acordo com os processos de gestão de mudanças da empresa.

Retirada de operação

▶ Assegure que nenhuma informação sensível caia nas mãos de pessoas não autorizadas.
▶ Sempre redefina as configurações da instalação para as configurações de fábrica antes de desativar o dispositivo.

3 Transporte, manuseio e armazenamento

▶ Armazene o dispositivo em sua embalagem original.
▶ Ao armazenar o dispositivo novamente, utilize a sua embalagem original.
▶ Caso contrário, coloque um conector compatível ou uma tampa de proteção nas conexões não utilizadas e embale o dispositivo adequadamente.
▶ Ao armazenar, observe as condições ambientais permitidas para o dispositivo (→ dados técnicos).

4 Utilização

O dispositivo monitora fluidos líquidos.

O dispositivo registra as variáveis do processo de velocidade da vazão, fluxo volumétrico (vazão/tempo), quantidade de consumo e temperatura do fluido.

4.1 Área de aplicação

Fluidos líquidos com as seguintes propriedades:

• Fluidos condutores à base de água com um teor de água de 90%
• Água não condutora
• Óleos de baixa viscosidade (viscosidade: 7...40 mm ² /s a 40 °C / 7...40 cSt a 104 °F)
• Óleos de alta viscosidade (viscosidade: 30...68 mm ² /s a 40 °C / 30...68 cSt a 104 °F)
• Soluções de glicol

Diretiva de Equipamentos sob Pressão (DEP):

Os dispositivos correspondem à "Diretiva de Equipamentos sob Pressão" e foram concebidos e fabricados para fluidos do grupo de fluidos 2, em conformidade com as boas práticas de engenharia. Aplicação de fluidos do grupo de fluidos 1 mediante solicitação.

5 Função

• O dispositivo detecta a vazão de acordo com o princípio de medição da diferença do tempo de trânsito ultrassônico.
• Como valor de processo adicional, o dispositivo detecta a temperatura do fluido.
• O dispositivo indica os valores atuais do processo em um display.
• O dispositivo pode ser operado em modo SIO (Standard Input Output) e em modo IO-Link.
• O dispositivo dispõe de opções variadas de autodiagnóstico.

– Monitoramento do sentido da vazão
– Monitoramento da qualidade do sinal
- Indicação de mensagens de advertência e erro

- O dispositivo indica todas as opções de autodiagnóstico através do sinal de cor de um LED de estado operacional. Além disso, as informações de diagnóstico são emitidas através das saídas e da interface IO-Link.

- O modo de simulação permite a entrada em operação simplificada do sensor.

5.1 Opções para a saída OUT1

• Sinal de comutação para a vazão
• Sinal de comutação: temperatura
• Sinal de comutação para o diagnóstico

• Sentido de vazão
  – Qualidade do sinal

• Sinal de comutação para o totalizador

• Sinal de pulso para o totalizador

• Sinal de frequência para a vazão

• Sinal de frequência: temperatura

- IO-Link

• OFF (saída de alta impedância comutada)

5.2 Opções para a saída OUT2

• Sinal de comutação para a vazão
• Sinal de comutação: temperatura
• Sinal de comutação para o diagnóstico

• Sentido de vazão
  – Qualidade do sinal

• Sinal de comutação para o totalizador
• Sinal de pulso para o totalizador
• Sinal analógico para a vazão
• Sinal analógico: temperatura
• OFF (saída de alta impedância comutada)

- Entrada para a reinicialização externa do totalizador

5.3 IO-Link

IO-Link é um sistema de comunicação para a conexão de sensores e atuadores inteligentes a sistemas de automação. O IO-Link está padronizado na norma IEC 61131-9.

Informações gerais sobre o IO-Link estão disponíveis em io-link.ifm

Os IODDs (Input Output Device Description) com todos os parâmetros, dados de processo e descrições detalhadas sobre o dispositivo estão disponíveis em: documentation.ifm.com

O IO-Link oferece as seguintes vantagens:

• Transmissão sem interferências de todos os dados e valores do processo
• Parametrização durante o processo ou ajuste prévio fora da aplicação
• Parâmetros para a identificação dos dispositivos conectados na instalação
• Parâmetros adicionais e funções de diagnóstico
• Cópia de segurança e restauração automáticas dos conjuntos de parâmetros em caso de substituição do dispositivo (Data storage “armazenamento de dados”)
• Protocolamento sem papel dos conjuntos de parâmetros, valores do processo e eventos
• Arquivo de descrição de dispositivos (IODD - Input Output Device Description) para uma fácil configuração
• Conexão elétrica padronizada
• Manutenção remota

6 Montagem

CUIDADO

Com temperaturas de fluidos acima de 50 °C (122 °F), algumas partes do invólucro podem aquecer e exceder 65 °C (149 °F).

▷ Perigo de queimadura.
▶ Proteja o invólucro contra o contato com materiais inflamáveis e contra contato involuntário.

ATENÇÃO

Falta de aterramento funcional quando instalado em um sistema de tubulação não aterrado (por exemplo: tubos de plástico).

▷ Função de operação deficiente.
▶ Aterre o dispositivo. Braçadeiras para o aterramento do conector M12 estão disponíveis como acessórios, veja documentation.ifm.com.

Depois da montagem pode haver interferência na medição devido a bolhas de ar no sistema.

▶ Limpe o sistema após a instalação para purgá-lo.

▶ Certifique-se de que a instalação esteja despressurizada durante a montagem.
▶ Siga as normas e prescrições para a instalação e a operação de unidades de ar comprimido.

6.1 Conexão do processo

O dispositivo pode ser adaptado a diferentes conexões de processo por meio de adaptadores de processo.

Informações sobre acessórios disponíveis em documentation.ifm.com.

Caso sejam utilizados componentes de outros fabricantes, não é garantido um funcionamento ideal.

Fig. 1: Conexão do processo

1: Tubulação

3: Vedação (somente dispositivos com rosca G)

5a: Sextavado

2: Adaptador

4: Rosca do sensor

5b: Sextavado (somente para SUx6x1)

▶ Lubrifique as roscas da conexão do processo, do adaptador e do sensor. Utilize uma pasta lubrificante adequada e homologada para a aplicação.
▶ Rosqueie o adaptador na tubulação.
▶ Coloque a vedação e insira o dispositivo. Observe o sentido da vazão → 43.
▶ Rosqueie o adaptador com a rosca do sensor e aperte forte com a mão.
▶ Aperte os dois adaptadores em direções opostas usando uma chave de torque com torque de aperto de 30 Nm. Fixe o dispositivo com uma chave de fenda no sextavado.

Para SUx6x1 se aplica: use o sextavado para fixar em ambos os lados do dispositivo.

ATENÇÃO

Danos ao sensor

▷ Torques de aperto mais altos (> 50 Nm) deformam e danificam o dispositivo permanentemente.
▶ Para apertar os adaptadores no sensor, use uma ferramenta de rosqueamento que possa ser regulada com um torque de aperto fixo.

6.2 Fatores de interferência

Componentes integrados na tubulação, curvaturas, válvulas, redutores, entre outros, prejudicam o funcionamento do dispositivo.

▶ Mantenha distâncias entre o sensor e os fatores de interferência.

Fig. 2: Comprimento dos tubos de entrada e saída
D: Diâmetro externo do tubo
S: Fatores de interferência

6.3 Posição de instalação

6.3.1 Posição de instalação recomendada

▶ Instale o dispositivo de forma a que o tubo de medição esteja sempre completamente cheio.

▶ Instale antes ou em um tudo ascendente.

Em caso de haver formação de bolhas de ar no sistema de tubulação:

▶ Para instalação horizontal, monte o sensor com o display voltado lateralmente à tubulação (A).

Fig. 3: Posição de instalação recomendada

F Sentido de vazão

A: Instalação horizontal, display voltado lateralmente à tubulação.
B: Instalação horizontal, display sobre a tubulação.
C: Instalação vertical.

O dispositivo pode ser instalado em qualquer posição, sob as seguintes condições: Não pode haver formação de bolhas de ar na tubulação. As tubulações estão sempre completamente cheias.

6.3.2 Posição de instalação não recomendada

• Direto antes de um tubo descendente.
• Em um tubo descendente.
• Logo na saída de um tubo.
• Logo antes de uma válvula.
• No lado de aspiração de uma bomba.
• No ponto mais elevado do sistema de tubulação.

7 Conexão elétrica

O dispositivo deve ser instalado somente por um técnico eletricista qualificado.

Siga as normas nacionais e internacionais para a montagem de instalações eletrotécnicas.

Alimentação de tensão conforme SELV, PELV.

▶ Desconecte a tensão da instalação.
▶ Conecte o dispositivo do seguinte modo:

Fig. 4: Diagrama de conexão

Pino	Ocupação
1	L+
3	L-
4 (OUT1)	Sinal de comutação para a vazão Sinal de comutação: temperatura Sinal de comutação para o diagnóstico Sinal de comutação para o totalizador Sinal de pulso para o totalizador Sinal de frequência para a vazão Sinal de frequência: temperaturaIO-LinkOFF (saída de alta impedância comutada)
2 (OUT2/ InD)	Sinal de comutação para a vazão Sinal de comutação: temperatura Sinal de comutação para o diagnóstico Sinal de comutação para o totalizador Sinal de pulso para o totalizador Sinal analógico para a vazão Sinal analógico: temperatura Entrada para a reinicialização externa do totalizadorOFF (saída de alta impedância comutada)

Exemplos de circuitos:

1: 2 x comutação positiva

3: 1 x comutação positiva / 1 x analógica

2: 2 x comutação negativa

4: 1 x comutação negativa / 1 x analógica

8 Elementos de exibição e de operação

Fig. 5: Elementos de exibição e de operação

1: Estado de comutação do LED para OUT1 (acende em amarelo quando a saída 1 estiver comutada)
2: Estado de comutação do LED para OUT2 (acende em amarelo quando a saída 2 estiver comutada)
3: LED de condição operacional (verde / azul / vermelho) Veja também: LED de estado operacional ➞ 52.
4: Display TFT Veja também: Layout do display ➕ 49.
4a: Linha do título 4b: Linha do valor do processo
5: Botões para mudar as visualizações e parametrização.

Se o dispositivo medir uma alta temperatura interna, a luminosidade do display será ajustada automaticamente:

Temperatura do dispositivo > 64 °C: A luminosidade se reduz a 25%.

Temperatura do dispositivo > 90 °C: O display se desliga.

Mudança entre as visualizações:

Existe a possibilidade de mudar entre diferentes exibições do valor do processo durante o funcionamento:

▶ Pressione o botão ▲ ou ▼.
▷ O display muda entre o layout de display definido pelo usuário, a indicação do totalizador e o layout padrão diS. L = L4, ver a imagem.
▷ Após 30 segundos o dispositivo volta para o layout definido pelo usuário.

Fig. 6: Mudança entre as exibições do valor do processo

1: Layout do display, como definido em diS. L.
Veja também: Layout do display ➕ 49. Neste exemplo diS. L = L1.
2: Visualização do totalizador
3: Layout do display diS. L = L4: vazão, temperatura, totalizador Vol.1 e qualidade do sinal.

9 Menu

As ilustrações do menu mostram os parâmetros que podem ser definidos pressionando os botões do dispositivo. Estes parâmetros e outras funções também estão disponíveis através da interface IO-Link.

Fig. 7: Visão geral do menu

9.1 Menu principal e submenus

Os parâmetros exibidos alteram-se com a alteração da configuração de fábrica. As seguintes representações do menu mostram os parâmetros máximos disponíveis.

A grafia dos parâmetros no software de parametrização pode ser diferente da forma da grafia no display do dispositivo.

Menu principal:

Parâmetro	Explicação
SPx	Ponto de comutação para a saída de comutação OUTx
rPx	Ponto de desligamento para a saída de comutação OUTx
FHx	Valor limite superior para o sinal de comutação OUTx com função de janela
FLx	Valor limite inferior para o sinal de comutação OUTx com função de janela
ImPSx	Valor do pulso (= valor de vazão volumétrica no qual 1 pulso é emitido)
ImPRx	Função de totalizador: Sinal de pulso (ImPR = YES) ou sinal de comutação (ImPR = NO)
FSP1	Ponto inicial de frequência para OUT1 = valor de medição inferior a partir do qual é emitido um sinal de frequência (somente para medição de temperatura).
FEP1	Ponto final de frequência para OUT1 = valor superior de medição no qual o sinal de frequência definido em FrP1 é emitido.
FrP1	Sinal de frequência quando o valor de medição superior (MEW ou FEP1) é atingido.
ASP2	Ponto inicial analógico para OUT2 = valor do processo no qual o sinal de saída é de 4 mA.
AEP2	Ponto final analógico para OUT2 = valor do processo no qual o sinal de saída é de 20 mA.
DIn2	Sinal de reinicialização para a reinicialização externa do totalizador

Menu de configuração da saída OUT1:

Parâmetro	Explicação
SEL1	Valor do processo para a saída OUT1
ou1	Função de saída para a saída OUT1
SP1	Ponto de comutação para saída a de comutação OUT1 com função de histerese
rP1	Ponto de desligamento para a saída de comutação OUT1 com função de histerese
FH1	Valor limite superior para o sinal de comutação OUT1 com função de janela
FL1	Valor limite inferior para o sinal de comutação OUT1 com função de janela
FSP1	Ponto inicial de frequência para OUT1 = valor de medição inferior a partir do qual é emitido um sinal de frequência (somente para medição de temperatura).
FEP1	Ponto final de frequência para OUT1 = valor superior de medição no qual o sinal de frequência definido em FrP1 é emitido.
FrP1	Sinal de frequência quando o valor de medição superior (MEW ou FEP1) é atingido.
ImPS1	Valor do pulso (= valor de vazão volumétrica no qual 1 pulso é emitido)
ImPR1	Função de totalizador: sinal de pulso (ImPR1 = YES) ou sinal de comutação (ImPR1 = NO)
dOUx	Sinal de comutação para o diagnóstico: Direção da vazão (Fdir) ou qualidade do sinal (Sig. Q)
FOU1	Comportamento da saída OUT1 em caso de erro

Menu de configuração de saída OUT2:

Parâmetro	Explicação
SEL2	Valor de processo para a saída OUT2
ou2	Função de saída para a saída OUT2
ASP2	Ponto inicial analógico para OUT2 = valor do processo no qual o sinal de saída é de 4 mA.
AEP2	Ponto final analógico para OUT2 = valor do processo no qual o sinal de saída é de 20 mA.
SP2	Ponto de comutação para saída a de comutação OUT2 com função de histerese
rP2	Ponto de desligamento para a saída de comutação OUT2 com função de histerese
FH2	Valor limite superior para o sinal de comutação OUT1 com função de janela
FL2	Valor limite inferior para o sinal de comutação OUT2 com função de janela
ImPS2	Valor do pulso (= valor de vazão volumétrica no qual 1 pulso é emitido)
ImPR2	Função de totalizador: Sinal de pulso (ImPR2 = YES) ou sinal de comutação (ImPR2 = NO)
DIn2	Sinal de reinicialização para a reinicialização externa do totalizador
dOUx	Sinal de comutação para o diagnóstico: Direção da vazão (Fdir) ou qualidade do sinal (Sig. Q)
FOU2	Comportamento da saída OUT2 em caso de erro

Menu de configurações básicas CFG:

Fig. 8: *dispositivos do tirpo SUxxx0; *dispositivos do tirpo SUxxx1

Parâmetro	Explicação
uni. F	Unidade de medida padrão para vazão
uni. T	Unidade de medida padrão para temperatura
dAP. F	Constante de amortecimento em segundos para a vazão (63 % de tempo de subida τ)
P-n	Polaridade de saída das saídas de comutação
LFC	Sistema de corte de baixa vazão (= valor de vazão abaixo do qual o fluxo é considerado como parado)
MEdi	Seleção do fluido que deve ser monitorado
Fdir	Sentido de vazão
CGA	Fator de calibração em % para adaptar a curva do valor de medição à aplicação
Guia	Ativação da instalação guiada (assistente)

Menu Totalizador TOTL:

Parâmetro	Explicação
rTox	Configuração para a reinicialização do totalizador (manual ou monitorada pelo tempo)
FProx	Modo de contagem do totalizador: Considerando o sentido de vazão
Vol.x	Valor atual do contador para o totalizador Vol.x
Vol. L	Valor atual do contador para totalizador Vol. L ao longo de todo o tempo de funcionamento

Menu Display DIS:

Parâmetro	Explicação
LanG	Seleção de idioma para a tela do display
diS. R	Orientação da exibição do display
diS. B	Luminosidade do indicação do display
diS. U	Taxa de atualização da indicação do display
diS. L	Valor de processo padrão da indicação do display
COLR	Transição para o submenu COLR (configurações de cor)
col. F	Cor da fonte para vazão
cFH. F	Valor limite superior para mudança da cor (vazão)
cFL. F	Valor limite inferior para mudança da cor (vazão)
col. T	Cor da fonte para temperatura
cFH. T	Valor limite superior para mudança da cor (temperatura)
cFL. T	Valor limite inferior para mudança da cor (temperatura)
col. V	Cor da fonte para a exibição do totalizador
LED. M	Ajuste da cor do LED de condição operacional

Menü Diagnóstivo DIAG:

Menü Simulação SIM e reinicializar o dispositivo rES:

Parâmetro	Explicação
S. FLW	Valor de vazão simulado no modo de simulação
S. TMP	Valor de temperatura simulado em modo de simulação
S. Tim	Duração da simulação em minutos
S. On	Inicia o modo de simulação
APPL	Reinicializar aplicação (reinicializar configurações de parâmetros específicos da aplicação)
BtB	Reinicialização "back to box" (restaurar as configurações de fábrica)

Menu de informação sobre o dispositivo d. InF:

10 Operação

Após ligar a tensão de alimentação, o dispositivo entra no modo de operação normal depois de decorrido o tempo de retardo da energização. Executa suas funções de medição e de avaliação e fornece sinais de saída conforme os parâmetros ajustados.

Durante o tempo de atraso para energizar, as saídas estão comutadas de acordo com a programação:

• ATIVADA com função normalmente aberto (Hno / Fno)
• DESATIVADA com função normalmente fechado (Hnc / Fnc)
• ATIVADA com detecção de sentido (dir. F)
• DESATIVADA com saída de frequência (FRQ)
• DESATIVADA no monitoramento da quantidade consumida (ImP)
• 20 mA com saída analógica (I)

Ao conectar um mestre IO-Link, o dispositivo muda automaticamente do modo SIO (entrada e saída padrão) para o modo IO-Link, desde que a porta do mestre esteja configurada para o modo IO-Link.

10.1 Instalação guiada através de um assistente de instalação

Ao iniciar o dispositivo pela primeira vez ou após uma reinicialização back-to-box, será perguntado no display se você deseja uma instalação guiada ao mudar da visualização do valor do processo para o menu principal.

▶ Seleccione Sim ou Não.
▷ Se for selecionado Sim os parâmetros, perguntas e instruções aparecem um após o outro. Use os botões ▲ e ▼ para selecionar entre as opções de seleção e o botão ● para confirmar a seleção.
▷ Se for selecionado Não aparece o menu principal e o sensor opera com as configurações de fábrica. Se necessário, altere as configurações dos parâmetros (capítulo Parametrização).

A instalação guiada pode ser acessada a qualquer momento através do parâmetro EF > CFG > Guide.

Durante a instalação guiada, as seguintes opções de configuração aparecem uma após a outra:

1. diS. R: Orientação do display
2. LanG: Idioma do display
3. MEdl: Seleção do fluido
4. Fdir: Sentido de vazão

5. Saída OUT1:

6. SEL1: Valor do processo (vazão ou temperatura) ou diagnóstico (direção da vazão ou qualidade do sinal).

7. uni. T / uni. F: Unidade de medida padrão
8. ou1: Sinal de comutação (Hno, Hnc, Fno, Fnc), sinal de pulso/ de comutação do totalizador, sinal de frequência
9. Configuração dos parâmetros de acordo com a função selecionada para ou1:

Valores-límites para sinal de comutação: SP1, rP1, FH1, FL1

Valor do pulso para o totalizador: ImPS

Ponto de comutação e redefinição para o totalizador: ImPS1, rTo1

Valores-límites para o sinal de frequência: FSP1 (somente para temperatura), FEP1, FrP1

- FOU1: Comportamento de falha da saída

6. Saída OUT2:

• SEL2: Valor do processo (vazão ou temperatura) ou diagnóstico (direção da vazão ou qualidade do sinal).
• uni. T / uni. F: Unidade de medida padrão
• ou2: Sinal de comutação (Hno, Hnc, Fno, Fnc), sinal de pulso/ de comutação do totalizador, sinal analógico
• Configuração dos parâmetros de acordo com a função selecionada para ou2:
  Valores-límites para sinal de comutação: SP2, rP2, FH2, FL2
  Valor do pulso para o totalizador: ImPS2
  Ponto de comutação e redefinição para o totalizador: ImPS2, rTo2
  Valores-límites para o sinal analógico: ASP2, AEP2
• FOU2: Comportamento de falha da saída

7. diS. L: Layout do display

Após a mensagem indicando que a instalação guiada foi concluída, será perguntado se a medição pode começar.

▶ Seleccione Sim, Não ou Informação do dispositivo.
▷ Se Sim for selecionado, o processo de instalação está concluído e o dispositivo muda para a exibição do valor do processo.
▷ Se for selecionado Não, os parâmetros para direção da vazão, OUT1/OUT2 e layout do display (passos 3...6) podem ser alterados novamente ou a instalação guiada pode ser realizada completamente novamente usando o comando Reiniciar.
▷ Se for selecionado Informação do dispositivo o dispositivo exibe a configuração de dispositivo previamente definida.

11 Parametrização

A parametrização pode ser feita por meio da interface IO-Link ou através dos elementos de operação do dispositivo.

Os parâmetros podem ser regulados antes da instalação e de iniciar a operação do dispositivo ou durante a operação.

Se os parâmetros forem alterados durante a operação, o funcionamento da instalação será influenciado.

▶ Certifique-se de que não ocorram falhas de funcionamento na instalação.

Durante a parametrização, o dispositivo permanece no modo de operação. As suas funções de monitoramento continuam sendo realizadas com os parâmetros existentes, até que a parametrização seja concluída.

Dependendo da configuração dos parâmetros, os parâmetros disponíveis no menu podem mudar.

11.1 Parametrização por meio dos botões do dispositivo

CUIDADO

Com temperaturas de fluidos acima de 50 °C (122 °F), algumas partes do invólucro podem aquecer e exceder 65 °C (149 °F).

▷ Perigo de queimadura
▶ Não toque no dispositivo com a mão.

▶ Se necessário, use um objeto não cortante para fazer ajustes no dispositivo.

Intenção	Ação
Mudança da exibição do valor do processo para o menu principal	●
Mudar para o submenu	Use ▼ para navegar para o submenu, por exemplo EF, depois ●
Seleção do parâmetro desejado	▲ ou ▼
Mudar para o modo de ajuste	●
Mudar o valor do parâmetro	▲ ou ▼
Incorporação do parâmetro ajustado	●
Sair do modo de ajuste de parâmetros sem salvar	▲ + ▼
Voltar para o menu superior seguinte (repetir várias vezes para chegar até a exibição do valor do processo)	▲ + ▼- ou -Use ▲ ou ▼ para navegar para Voltar, depois ●
Retornar à exibição do valor do processo	>30 segundos (tempo esgotado “timeout”)

Ao mudar da exibição do valor do processo para o menu principal pela primeira vez ou após reinicializar o dispositivo, a instalação guiada é automaticamente oferecida no display. É perguntado se você se deseja uma instalação guiada.

→ Instalação guiada através de um assistente de instalação → 26.

11.2 Parametrização via IO-Link

O dispositivo pode ser parametrizado por meio da interface IO-Link das seguintes maneiras, por exemplo:

• Parametrização através de um software de parametrização adequado, por exemplo: ifm moneo| configure
  • Parametrização através do CLP
• Parametrização através de uma aplicação IIoT

Requisitos para a parametrização através da interface IO-Link:

√ A descrição do dispositivo de entrada e saída (IODD - Input Output Device Description) para o dispositivo no caso de parametrização por meio de um software de parametrização, veja documentation.ifm.com
√ A descrição da interface IO-Link (PDF) para o dispositivo no caso de parametrização por meio de um CLP ou aplicação IIoT, veja documentation.ifm.com
√ Um mestre IO-Link
▶ Conecte o mestre IO-Link com o software de parametrização, o CLP ou a aplicação IIoT.
▶ Conecte o dispositivo a uma porta livre adequada do mestre IO-Link.
▶ Defina a porta do mestre IO-Link para o modo de operação IO-Link.
▷ O dispositivo muda para o modo IO-Link.
▶ Altere as configurações de parâmetros no software.
▶ Escreva as configurações de parâmetros no dispositivo.

Ajuda para a integração do sistema e parametrização via IO-Link:

→ Manual do software de parametrização (por exemplo: moneo)
→ Explicações e "kits iniciais" em ifm.com/cnt/io-link-system-integration.

11.3 Configuração de saída

Este capítulo descreve as opções para os sinais de saída em OUT1 e OUT2.

11.3.1 Sinal de comutação para o monitoramento do valor limite

É possível emitir um sinal de comutação para o monitoramento do valor do processo. OUTx altera o seu estado de comutação se os limites de comutação ajustados não forem alcançados ou forem excedidos. Deste modo pode-se optar por função de histerese ou função de janela.

Função de histerese:

Fig. 9: Função de histerese

1:	Valor do processo
t:	Hora
SP:	Ponto de comutação
rP:	Ponto de desligamento
HY:	Histerese
Hno:	Função de histerese normalmente aberto (normally open)
Hnc:	Função de histerese normalmente fechado (normally closed)

Quando for ajustado em função de histerese, são definidos o ponto de comutação SP e o ponto de desligamentorP, rP deve ter um valor inferior a SP. A distância entre SP e rP é de no mínimo 0,5% do valor final da faixa de medição (= histerese). Se somente o ponto de comutação for alterado, o ponto de desligamento será transmitido com a distância anteriormente definida.

Função de janela:

Fig. 10: Função de janela

1: Valor do processo

t: Hora

FH: Valor limite superior

FL: Valor limite inferior

HY: Histerese

FE: Janela

Fno: Função de histerese normalmente aberto (normally open)

Fnc: Função de histerese normalmente fechado (normally closed)

Quando ajustado para a função de janela, são definidos o valor limite superior FH e o valor limite inferior FL. A distância entre FH e FL é de no mínimo 0,5% do valor final da faixa de medição. FH e FL têm uma histerese fixa ajustada de 0,25% do valor final da faixa de medição. Isso mantém o estado de comutação da saída estável em caso de variações de fluxo muito pequenas.

Parametrização por meio dos botões dos dispositivos: Sinal de comutação

√ A unidade de medida padrão está selecionada: EF > CFG > uni.x.
▶ Acesse o menu EF > OUTx para configurar a saída OUTx.
▶ Selezione SELx e ajuste o valor do processo: FLOW ou TEMP.

Função de histerese:

▶ Seleccione ou e ajuste o sinal de comutação: Hno ou Hnc.
▶ Seleccione SPx e ajuste o valor de medição no qual a saída comuta.
▶ Seleccione rPx e ajuste o valor de medição no qual a saída é desativada.

Função de janela:

▶ Seleccione ou e ajuste o sinal de comutação: Fno ou Fnc.
▶ Selezione FHx e ajuste o valor limite superior da janela.
▶ Selezione FLx e ajuste o valor limite inferior da janela.

As configurações de parâmetros para SP, rP, FH e FL podem ser alteradas posteriormente diretamente no menu principal.

11.3.2 Sinal de comutação para o diagnóstico

O dispositivo dispõe de uma função de diagnóstico integrada. Quando se usa a função de diagnóstico, a saída é utilizada exclusivamente para a emissão de mensagens de diagnóstico através de um sinal de comutação.

Em operação normal, a saída de comutação é ativada (normalmente fechada) e o LED de estado de comutação acende em amarelo.

Se o dispositivo detecta um caso de diagnóstico, a saída é desativada e o LED de estado de comutação apaga.

Os casos de diagnósticos são:

• Inversão do sentido da vazão ➞ 31.
  • Baixa qualidade do sinal / sem sinal ➕ 32.

11.3.2.1 Sinal de comutação do sentido da vazão

A mudança do sentido da vazão pode ser monitorada através da emissão de um sinal de comutação.

A saída permanece ativada, até ser alcançado pela primeira vez um valor (1) abaixo da vazão mínima ajustada no sentido de vazão negativo (- LFC).

Depois vale o seguinte:

• A saída comuta quando + LFC for ultrapassado (2).
• A saída se descomuta se - LFC não for alcançado (3).

LFC = Low flow cut-off: Supressão de baixa vazão ➕ 42. A unidade da vazão mínima corresponde à seleção em uni. F.

Fig. 11: Monitoramento do sentido de vazão através de sinais de comutação

+Q: Vazão em sentido de vazão positivo

-Q: Vazão em sentido de vazão negativo

+LFC: Vazão mínima em sentido de vazão positivo

-LFC: Vazão mínima em sentido de vazão negativo

O sentido de vazão positivo está marcado no dispositivo com uma seta com a identificação "flow direction". A direção da medição da vazão pode ser invertida através do parâmetro Fdir.

→ Sentido de vazão → 43.

Parametrização por meio dos botões dos dispositivos: Sinal de comutação do sentido da vazão

▶ Acesse o menu EF > OUTx.
▶ Seleccione oux e ajuste dOU.
▶ Selezione dOUx e defina Fdir.

11.3.2.2 Sinal de comutação para a qualidade do sinal

O dispositivo pode emitir um sinal de comutação se a qualidade do sinal diferir da operação normal.

A qualidade do sinal do sensor pode ser afetada por irregularidades no fluido (por exemplo: forte turbulência, bolhas de ar, partículas ou aderências).

O dispositivo detecta a qualidade do sinal em três níveis:

Qualidade do sinal	Explicação	LED de estado operacional	Saída de comutação
Normal	O dispositivo opera sem restrições (operação normal).	Aceso em verde	On
Baixo	A qualidade do sinal é perturbada, mas o dispositivo continua dentro da especificação.	Aceso em azul	OFF
Sem sinal	Não há nenhum fluido disponível ou não é possível emitir o sinal.	Pisca em vermelho	OFF

Parametrização por meio dos botões dos dispositivos: Sinal de comutação para a qualidade do sinal

▶ Acesse o menu EF > OUTx.
▶ Seleccione oux e ajuste dOU.
▶ Selezione dOUx e defina Sig. Q.

11.3.3 Monitoramento da quantidade de consumo (função de totalizador)

O dispositivo possui 3 contadores de quantidade (totalizador Vol.1, Vol.2 e Vol. L). Os totalizadores somam continuamente a quantidade consumida e disponibilizam este valor do processo tanto no display como também através da interface IO-Link.

Totalizador	Valor do processo	Acesso de leitura através do IO-Link
Vol.1	Quantidade de consumo 1 (este valor é utilizado para o monitoramento da quantidade de consumo através de sinais de comutação ou de pulso)	Cíclico
Vol.2	Quantidade de consumo 2	Acíclico
Vol. L	Quantidade de consumo durante todo o tempo de funcionamento (Life Time Totalisator)	Acíclico

• Os totalizadores Vol.1 e Vol.2 podem ser redefinidos. O totalizador Vol. L não pode ser reinicializado.
  → Reinicialização do totalizador → 44.

• Os totalizadores Vol.1 e Vol.2 consideram as seguintes parametrizações na soma da quantidade de consumo:

• Sentido de vazão ➞ 43.

• Modo de contagem dos totalizadores ➞ 45.

• Supressão de baixa vazão ➞ 42.

• O Life Time Totalisator Vol. L soma todas as vazões independentemente do sentido do seu sentido e do modo de contagem.

• Se a faixa de detecção (cr. OL) for excedida, os totalizadores assumirão o último valor de vazão válido (valor final da faixa de medição) e continuarão a contagem com esse valor.

• Adicionalmente à quantidade de consumo atual, é salvo o valor antes da última reinicialização. Esse valor e o tempo desde a última redefinição também podem ser exibidos.
  → Leitura dos valores do totalizador → 53.

O totalizador salva regularmente a vazão somada. Após uma interrupção de tensão, este valor está disponível como valor atual do contador. Se uma reinicialização controlada por tempo for ajustada, o tempo de intervalo de reinicialização decorrido também é salvo. A possível perda de dados pode ser de um minuto.

• A precisão de medição da quantidade consumida depende da precisão da medição da vazão.
• Pode ser emitido um sinal de comutação ou de pulso para monitorar a quantidade de consumo:
  → Sinal de comutação para o totalizador → 33.
  → Sinal de pulso para o totalizador → 34.

OUT1 e OUT2 não podem ser usados simultaneamente para o monitoramento da quantidade consumida.

11.3.3.1 Sinal de comutação para o totalizador

Pode ser emitido um sinal de comutação para monitorar a quantidade de consumo.

A saída emite um sinal de comutação quando o totalizador Vol.1 somar a vazão (valor de pulso) definida em ImPS.

O sentido da vazão levado em consideração ao totalizar a taxa de vazão. ➞ 45

A saída permanece comutada até que o totalizador seja reinicializado. Depois de reinicializar o totalizador, a contagem começa novamente.

O totalizador é reinicializado de forma automática ou manual.

As condições para a reinicialização do totalizador e o sinal de comutação podem ser definidos por meio do parâmetro rTo:

• rTo = OFF:
• O totalizador só é zerado após uma reinicialização manual ou um transbordamento.
• A saída comuta quando o totalizador alcançar a vazão ImPS.

• rTo = ...h / d / w (horas / dias / semanas):

• ▷ A reinicialização do totalizador é realizada automaticamente após o tempo definido.
• A saída comuta somente se o totalizador alcançar a vazão ImPS até o tempo definido.

Os totalizadores podem ser redefinidos manualmente a qualquer momento através do parâmetro rTox. O totalizador Vol.1 pode ser redefinido adicionalmente através de um sinal externo no pino 2.

→ Reinicialização do totalizador ➕ 44.

Parametrização por meio dos botões dos dispositivos: Sinal de comutação para o totalizador

√ A unidade de medida padrão está selecionada: EF > CFG > uni.x.
√ rTox está definido: EF > TOTL > rTox.
▶ Acesse o menu EF > OUTx para configurar a saída OUTx.
▶ Selezione SELx e ajuste o valor do processo: FLOW.
▶ Selezione ou1 ou ou2 e ajuste ImP.

▶ Seleccione ImPSx e ajuste a vazão na qual a saída comuta.
- Seleccione a faixa de ajuste com ▲ ou ▼.
- Pressione • brevemente para confirmar a faixa de ajuste.
- Ajuste o valor numérico desejado com ▲ ou ▼.
- Pressione • brevemente para confirmar o valor.
▶ Seleccione ImPRx e defina Não.

As configurações dos parâmetros para ImPS e ImPR podem ser alteradas posteriormente diretamente no menu principal.

11.3.3.2 Sinal de pulso para o totalizador

Sinais de pulso podem ser emitidos para monitorar a quantidade de consumo.

Sinais de pulso não estão disponíveis através da interface IO-Link.

A saída emite um sinal de comutação toda vez que o totalizador Vol.1 somar a vazão (valor de pulso) definida em ImPS.

O sentido da vazão levado em consideração ao totalizar a taxa de vazão. ➞ 45

O sinal de pulso consiste em ativar/desativar brevemente a saída.

Os LEDs de estado de comutação não indicam o processo de comutação.

Parametrização por meio dos botões dos dispositivos: Sinal de pulso para o totalizador

√ A unidade de medida padrão está selecionada: EF > CFG > uni.x.
▶ Acesse o menu EF > OUTx para configurar a saída OUTx.
▶ Seleccione SELx e ajuste o valor do processo: FLOW.
▶ Selezione ou1 ou ou2 e ajuste ImP.
▶ Seleccione ImPSx e ajuste a quantidade de vazão na qual é emitido 1 pulso respectivamente (valor de pulso).
- Seleccione a faixa de ajuste com ▲ ou ▼.
- Pressione • brevemente para confirmar a faixa de ajuste.
- Ajuste o valor numérico desejado com ▲ ou ▼.
- Pressione • brevemente para confirmar o valor.
▶ Seleccione ImPRx e ajuste Sim.

As configurações dos parâmetros para ImPS e ImPR podem ser alteradas posteriormente diretamente no menu principal.

11.3.4 Sinal analógico

O dispositivo emite um sinal analógico proporcional ao valor do processo.

Dentro da faixa de medição, o sinal analógico é de 4...20 mA.

A faixa de medição é escalonável entre -100% e 100% do valor final da faixa de medição.

Um valor de vazão negativo significa vazão no sentido oposto ao sentido de vazão definido em [Fdir] ➞ 43.

• ASP2 especifica o valor medido no qual o sinal de saída é de 4 mA.
• AEP2 especifica o valor medido no qual o sinal de saída é de 20 mA.

Distância mínima entre ASP2 e AEP2 = 20 % do valor final da faixa de medição.

Se o valor de medição estiver fora da faixa de medição ou houver uma falha interna, é emitido o sinal de corrente mostrado na figura seguinte.

Quando os valores de medição estão fora da faixa de exibição ou em caso de falha, aparecem mensagens no display (cr. UL, UL, OL, cr. OL, Err).

Fig. 12: Curva característica da saída analógica conforme a norma IEC 60947-5-7

A:	Sinal analógico	MAW:	Valor inicial da faixa de medição
B:	Valor do processo	MEW:	valor final da faixa de medição
1:	Faixa de detecção	ASP:	Ponto inicial do sinal analógico
2:	Faixa de exibição	AEP:	Ponto final do sinal analógico
3:	Faixa de medição	UL:	Faixa de exibição não alcançada
4:	Faixa de medição escalonada	cr. UL:	Abaixo da faixa de detecção
Q:	Fluxo	OL:	Acima da faixa de exibição
T:	Temperatura	Cr. OL:	Acima da faixa de detecção

Em caso de erro é possível definir o sinal analógico por meio do parâmetro FOU: Comportamento de falha das saídas 39.

Parametrização por meio dos botões dos dispositivos: Sinal analógico

√ A unidade de medida padrão está selecionada: EF > CFG > uni.x.
▶ Acesse o menu EF > OUT2 para configurar a saída OUT2.
▶ Selezione SEL2 e ajuste o valor do processo: FLOW ou TEMP.
▶ Seleccione ou2 e ajuste a função: I (sinal analógico 4...20 mA).
▶ Seleccione ASP2 e ajuste o valor de medição no qual o sinal de saída é de 4 mA.
▶ Seleccione AEP2 e ajuste o valor de medição no qual o sinal de saída é de 20 mA.

As configurações dos parâmetros ASP e AEP podem ser alteradas posteriormente diretamente no menu principal.

11.3.5 Sinal de frequência

O dispositivo emite um sinal de frequência proporcional ao valor do processo.
O sinal de frequência é ajustável:

- FrP1 determina a quantidade de Hz do sinal de frequência quando o valor superior de medição é alcançado.

Faixa de ajuste: 1 Hz ...10 kHz.

A faixa de medição pode ser escalonada:

• FSP1 define o valor de medição inferior a partir do qual um sinal de frequência é emitido.
• FEP1 determina o valor de medição superior no qual o sinal de saída é a frequência definida em FrP1

FSP1 só está disponível para a medição de temperatura. Distância mínima entre FSP1 e FEP1 = 20 % do valor final da faixa de medição.

Se o valor de medição estiver fora da faixa de medição ou se houver uma falha interna, é emitido o sinal de frequência mostrado na seguinte figura.

Sinal de frequência para a vazão:

Fig. 13: Curva característica da saída de frequência, vazão

A: Sinal de frequência

MAW: Valor inicial da faixa de medição

B: Vazão

MEW: Valor final da faixa de medição

1: Faixa de exibição

FEPx: Ponto final de frequência

2: Faixa de medição

FrPx: Sinal de frequência (Hz) para valor de medição superior

3: Faixa de medição escalonada

OL: Acima da faixa de exibição

Err: Erro

Sinal de frequência para temperatura:

Fig. 14: Curva característica da saída de frequência, temperatura

A:	Sinal de frequência	MAW:	Valor inicial da faixa de medição
B:	Temperatura	MEW:	valor final da faixa de medição
1:	Faixa de exibição	FSPx:	Ponto inicial de frequência
2:	Faixa de medição	FEPx:	Ponto final de frequência
3:	Faixa de medição escalonada	FrPx:	Sinal de frequência (Hz) para valor de medição superior
Err:	Erro	OL:	Acima da faixa de exibição
		UL:	Faixa de exibição não alcançada

Parametrização por meio dos botões dos dispositivos: Sinal de frequência

√ A unidade de medida padrão está selecionada: EF > CFG > uni.x.
▶ Acesse o menu EF > OUT1 para configurar a saída OUT1.
▶ Selezione SEL1 e ajuste o valor do processo: FLOW ou TEMP.
▶ Selezione ou1 e ajuste FRQ.
▶ Seleccione FSP1 e ajuste o valor de medição inferior no qual 0 Hz é emitido.

FSP1 só está disponível para a medição de temperatura.

▶ Seleccione FEP1 e ajuste o valor de medição superior no qual a frequência (= 100 %) ajustada em FrP1 é emitida.
▶ Seleccione FrP1 e ajuste a frequência para o valor de medição superior em Hz.

As configurações dos parâmetros para FSP, FEP e FrP podem ser alteradas posteriormente diretamente no menu principal.

11.3.6 Comportamento de falha das saídas

Com o parâmetro FOUx é possível definir o comportamento da saída OUTx em caso de erro. Dependendo da função de saída selecionada, os seguintes sinais são emitidos no caso de erro:

- Sinal de comutação:

FOUx	Valores do processo SELx	Sinal de saída	Explicação
On	Todos os valores do processo	A saída se ativa em caso de erro.	Assim que houver um valor de processo errado, o dispositivo define todos os valores de processo como inválidos.
OFF (desativado)	Todos os valores do processo	A saída de comutação se desativa em caso de erro.
OU	Vazão	A saída de comutação se desativa em caso de erro.	Se o valor de processo "vazão" estiver errado, o dispositivo continua emitindo o valor de processo "temperatura".
	Temperatura	A saída se ativa em caso de erro.	Se o valor de processo "temperatura" estiver errado, o dispositivo emite o valor de processo "vazão".

- Sinal analógico:

FOUx	Valores do processo SELx	Sinal de saída	Explicação
On	Todos os valores do processo	A saída muda para 21,5 mA em caso de erro.	Assim que houver um valor de processo errado, o dispositivo define todos os valores de processo como inválidos.
OFF (desativado)	Todos os valores do processo	A saída muda para 3,5 mA em caso de erro.
OU	Vazão	A saída muda para 3,5 mA em caso de erro.	Se o valor de processo "vazão" estiver errado, o dispositivo continua emitindo o valor de processo "temperatura".
	Temperatura	A saída muda para 21,5 mA em caso de erro.	Se o valor de processo "temperatura" estiver errado, o dispositivo emite o valor de processo "vazão".

- Sinal de frequência:

FOUx	Valores do processo SELx	Sinal de saída	Explicação
On	Todos os valores do processo	A saída muda para 130 % de FrPx em caso de erro.	Assim que houver um valor de processo errado, o dispositivo define todos os valores de processo como inválidos.
OFF (desativado)	Todos os valores do processo	A saída muda para 0 Hz em caso de erro.
OU	Vazão	A saída muda para 0 Hz em caso de erro.	Se o valor de processo "vazão" estiver errado, o dispositivo continua emitindo o valor de processo "temperatura".
	Temperatura	A saída muda para 130 % de FrPx em caso de erro.	Se o valor de processo "temperatura" estiver errado, o dispositivo emite o valor de processo "vazão".

O parâmetro FOU não tem nenhuma influência sobre o sinal de pulso, os sinais de comutação de diagnóstico para direção de vazão e qualidade do sinal e também sobre a transmissão de dados do processo IO-Link.

Parametrização por meio dos botões do dispositivo: Comportamento de falha das saídas

▶ Acesse o menu EF > OUTx.
▶ Seleccione FOUx e defina o comportamento de erro para OUTx: On, OFF, OU.

11.3.7 Saída desativada

O sinal de saída pode ser desativado. A saída se torna então de alta impedância.

A comunicação através da interface IO-Link em OUT1 permanece ativa.

Parametrização por meio dos botões dos dispositivos: Saída desativada

▶ Acesse o menu EF > OUTx.
▶ Seleccione SELx e ajuste OFF.

11.4 Configuração de aplicação

O capítulo descreve as opções de configuração para adaptação à aplicação específica do cliente.

11.4.1 Instalação guiada

Um assistente de instalação pode ser executado para facilitar a parametrização do dispositivo. As instruções no display guiam o usuário passo a passo através das configurações dos parâmetros.

Veja também: Instalação guiada através de um assistente de instalação ➞ 26.

Parametrização por meio dos botões dos dispositivos: Instalação guiada

▶ Acesse o menu EF > CFG.
▶ Selezione Guide e ajuste Sim.

11.4.2 Unidade de medida padrão

Pode ser selecionada uma unidade de medida como padrão para mostrar o valor do processo no display. Todas as demais configurações de parâmetros são baseadas nesta unidade.

Valores selecionáveis:

- Vazão uni. F:

• SUxxx0: l/min; l/h; m³/h; m/s.
  – SUxxx1: l/min; l/h; m³/h ; m/s; gal/min; gal/h; ft/s; oz/min.

• Temperatura uni. T:

• SUxxx0: °C
• SUxxx1: °C ou °F

Parametrização por meio dos botões dos dispositivos: Unidade de medida padrão

▶ Acesse o menu EF > CFG.
▶ Seleccione uni. F e defina a unidade de medida.
▶ Seleccione uni. T e defina a unidade de medida.

11.4.3 Valor de processo para OUT1 e OUT2

Para ambas as saídas, é possível selecionar qual valor de processo deve ser monitorado. Todas as demais configurações de parâmetros se baseiam nesta seleção.

Valores selecionáveis:

• FLOW: Vazão
  • TEMP: Temperatura

Parametrização por meio dos botões dos dispositivos: Valor de processo OUT1 e OUT2

▶ Acesse o menu EF > OUTx.
▶ Seleccione SELx e defina o valor do processo para a saída OUTx.

11.4.4 Amortecimento

As mudanças bruscas do valor do processo podem ser ocultadas através do tempo de amortecimento.

O tempo de amortecimento dAP permite ajustar depois de quantos segundos o sinal de saída atinge 63% do valor final se ocorrer uma mudança repentina do valor de medição. O tempo de amortecimento ajustado leva a uma estabilização das saídas de comutação, das saídas analógicas, do display e da transferência do valor do processo através da interface IO-Link.

O tempo de amortecimento é adicionado ao tempo de resposta do sensor (→ Dados técnicos).

Os sinais UL e OL são definidos levando em consideração o tempo de amortecimento.

O amortecimento do valor de medição só afeta ao valor de processo para fluxo.

Parametrização por meio dos botões dos dispositivos: Amortecimento do valor de medição

▶ Acesse o menu EF > CFG.
▶ Seleccione dAP e ajuste a constante de amortecimento em segundos (valor τ 63 %).

11.4.5 Polaridade de saída das saídas de comutação

A polaridade de saída é definida por meio do parâmetro P-n.

A definição afeta ambas as saídas de comutação.

• PnP: A saída de comutação funciona com comutação positiva.
• nPn: A saída de comutação funciona com comutação negativa.

Parametrização por meio dos botões dos dispositivos: Saída de polaridade

▶ Acesse o menu EF > CFG.
▶ Selezione P-n e ajuste PnP ou nPn.

11.4.6 Supressão de baixa vazão

Através do parâmetro LFC (Low flow cut-off) é possível suprimir pequenas quantidades de vazão. A vazão abaixo do valor LFC é avaliada pelo sensor como uma parada (Q = 0).

O valor LFC tem efeito sobre o seguinte:

• O indicador do valor do processo para a vazão no display
• O sinal de comutação para vazão
  • O sinal analógico para vazão
  • O sinal de frequência para vazão
• Monitoramento da quantidade consumida (sinal de comutação ou de pulso para a vazão)
• A soma da quantidade de consumo pelo totalizador.
• os valores da memória para a vazão mínima e máxima

Fig. 15: Supressão de baixa vazão

+LFC: Vazão mínima em sentido de vazão positivo

-LFC: Vazão mínima em sentido de vazão negativo

1: Vazão considerada como inatividade

Parametrização por meio dos botões dos dispositivos: Supressão de baixa vazão

▶ Acesse o menu EF > CFG.
▶ Seleccione LFC e configure o valor limite, abaixo do qual uma vazão é avaliada como parada.

11.4.7 Fluido

O dispositivo possui diferentes curvas de fluidos que podem ser selecionadas de acordo com a aplicação através do parâmetro MEdl.

Valores selecionáveis:

• H2O: Água
- OIL10: Óleos de baixa viscosidade (viscosidade: 7...40 mm²/s a 40 °C / 7...40 cSt a 104 °F)
- OIL46: Óleos de alta viscosidade (viscosidade: 30...68 mm²/s a 40 °C / 30...68 cSt a 104 °F)
• GLY35: Soluções de glicol

Parametrização por meio dos botões do dispositivo: Fluido

▶ Acesse o menu EF > CFG.
▶ Selezione MEdI e defina o fluido.

11.4.8 Sentido de vazão

O sentido de vazão positivo pode ser definido pelo usuário. Este ajuste afeta as seguintes funções:

→ Monitoramento da quantidade de consumo (função de totalizador) ➞ 32.
→ Sinal de comutação do sentido da vazão → 31.

A direção positiva do fluxo é marcada no dispositivo por uma seta com a inscrição "flow direction" (configuração de fábrica). A direção da medição da vazão pode ser invertida usando o parâmetro Fdir:

Fdir	Sentido de vazão
+	Sentido da vazão em configuração de fábrica
-	Sentido de vazão oposto ao da configuração de fábrica

Parametrização por meio dos botões dos dispositivos: Sentido de vazão

▶ Acesse o menu EF > CFG.
▶ Seleccione Fdir e ajuste o sentido de vazão.

11.4.9 Calibração

O fator de calibração CGA é usado para ajustar a compensação entre temperatura e viscosidade do sensor ao comportamento do fluido utilizado. O fator de calibração influencia a inclinação da curva característica da medição do fluxo.

A mudança na inclinação da curva característica é indicada em porcentagem. CGA = 100 % em configuração de fábrica. Depois de uma alteração, a calibração pode ser redefinida para a configuração de fábrica.

Fig. 16: Calibração da curva característica

1: Fator de calibração CGA
2: Valor do processo
MW: Valor de medição
V0: Curva característica em configuração de fábrica
V1: Curva característica 1 após a calibração
V2: Curva característica 2 após a calibração

Parametrização por meio dos botões dos dispositivos: Calibração

▶ Acesse o menu EF > CFG.
▶ Seleccione CGA e defina um valor entre 60...140 % (100 % = calibração de fábrica).

11.4.10 Reinicialização do totalizador

Os totalizadores Vol.1 e Vol.2 podem ser reinicializados de diferentes maneiras:

Tipo de reinicialização		Parâmetro
1.	Reinicialização manual	rTox = rES. T
2.	Reinicialização controlada por tempo	rTox = ... h = horas ... d = dias ... w = semanas
3.	Reinicialização por meio de sinal externo	ou2 = In. DDln2: +EDG = reinicializar com flanco ascendente -EDG = reinicializar com flanco descendente HIGH = reinicializar com sinal alto LOW = reinicializar com sinal baixo
4.	Reinicialização por transbordamento (faixa de visualização máxima atingida)	rTox = OFF

O totalizador Vol. L não pode ser reinicializado.

Se o totalizador Vol.1 for reinicializado por meio de uma das formas mencionadas, a saída também será reinicializada em caso de monitoramento da quantidade de consumo.

→ Sinal de comutação para o totalizador → 33.

Parametrização por meio dos botões dos dispositivos: Reinicialização do totalizador

1. Reinicialização manual:

▶ Acesse o menu EF > TOTL.
▶ Selezione rTox > Reset e defina Sim.
▷ O totalizador será reinicializado.

2. Reinicialização controlada por tempo:

▶ Acesse o menu EF > TOTL.
▶ Seleccione rTox e em seguida, defina o tempo em semanas (w), dias (d) ou horas (h).
A reinicialização do totalizador é realizada automaticamente após o tempo definido.

3. Reinicialização por meio de sinal externo:

▶ Acesse o menu EF > OUT2.
▶ Selezione ou2 e ajuste a entrada digital: In. D.
▶ Seleccione DIn2 e ajuste o sinal de reinicialização:

• HIGH: Reinicializar com sinal High (alto)
- LOW: Reinicializar com sinal Low (baixo)
• +EDG: Reinicializar com flanco ascendente
-EDG: Reinicializar com flanco descendente

O totalizador Vol.1 é redefinido quando o sinal de reinicialização é recebido através do pino 2.

Só é possível fazer a reinicialização externa para o totalizador Vol.1.

O ajuste de parâmetro para DIn2 pode ser alterado posteriormente diretamente no menu principal.

4. Reinicialização e transbordamento:

▶ Acesse o menu EF > TOTL.
▶ Seleccione rTox e ajuste OFF.
▷ O totalizador só é reinicializado assim que a faixa de exibição máxima do display for ultrapassada.

11.4.11 Modo de contagem dos totalizadores

Os totalizadores Vol.1 e Vol.2 consideram o sentido de vazão na soma da quantidade de consumo. Através do parâmetro FProx podem ser definidos os seguintes modos de contagem:

FProx	Modo de contagem
0+	Valores de vazão negativos (em sentido contrário ao sentido de vazão marcado) não são considerados na soma
-0	Valores de vazão positivos (de acordo com o sentido de vazão marcado) não são considerados na soma.
-+	Valores de vazão negativos são subtraídos da quantidade de consumo.
++	Todos os valores de vazão são somados independentemente da direção de vazão.

Tab. 1: Modo de contagem dos totalizadores

O modo de contagem do Vol. L não pode ser ajustado. O totalizador “Life Time” soma todas as vazões independentemente do sentido de vazão.
O método de contagem afeta os sinais de saída no monitoramento da quantidade de consumo.
→ Monitoramento da quantidade de consumo (função de totalizador) → 32.

Fig. 17: Considerando o sentido de vazão ao somar a quantidade de consumo

+Q: Vazão em sentido positivo

-Q: Vazão em sentido negativo

V: Vazão absoluta (= soma de vazão positiva e negativa)

1: A vazão muda em sentido negativo

2: A vazão muda em sentido positivo

3: Vazão considerada na totalização

Quando o sentido de vazão muda, é levada em consideração a vazão volumétrica mínima LFC: Supressão de baixa vazão 42.

Parametrização por meio dos botões dos dispositivos: Modo de contagem dos totalizadores

▶ Acesse o menu EF > TOTL.
▶ Seleccione FPro1 e defina o modo de contagem para totalizador Vol.1.
▶ Seleccione FPro2 e defina o modo de contagem para totalizador Vol.2.

11.4.12 Bloqueio / desbloqueio

Para evitar programação errada, o dispositivo pode ser bloqueado eletronicamente.

Este bloqueio evita a modificação dos ajustes do dispositivo através dos botões do dispositivo.

Configuração de fábrica: Não bloqueado.

Parametrização por meio dos botões dos dispositivos: Bloquear / desbloquear

Bloquear:

▶ Certifique-se de que o dispositivo esteja no modo de operação normal.
▶ Pressione ▲ e ▼ simultaneamente por 10 s até que seja exibido Loc.

Desbloquear:

▶ Certifique-se de que o dispositivo esteja no modo de operação normal.
▶ Pressione ▲ e ▼ simultaneamente por 10 s até que seja exibido uLoc.

11.4.13 Reinicialização do dispositivo (reset)

O dispositivo pode ser reinicializado de 2 maneiras:

- APPL (Reinicia aplicação): Redefinição da parametrização. Será reinicializado o seguinte:

- Todos os parâmetros específicos da aplicação que foram modificados.

Quando o armazenamento de dados IO-Link for ativado, a atualização de parâmetros no mestre é acionada. Assim os parâmetros configurados no mestre são escritos novamente no dispositivo. Portanto, uma reinicialização da aplicação pode ser ineficaz.

- BtB (back to box): Redefinir para a configuração de fábrica. Será reinicializado o seguinte:

• Todos os parâmetros específicos da aplicação que foram modificados.
• Todos os parâmetros de identificação do dispositivo que podem ser escritos, tais como Marcação específica da aplicação, Marcação da instalação e Marcação da localização.
• Parâmetros de diagnóstico, parâmetros de estado e eventos.

Após a reinicialização “back to box”, o sensor suspende a comunicação e a operação de medição até que a tensão seja interrompida. O armazenamento de dados IO-Link não é acionado.

É conveniente anotar as próprias configurações no capítulo “Configurações de fábrica”.

Parametrização por meio dos botões dos dispositivos: Reinicializar o dispositivo

▶ Acesse o menu EF > rES.
▶ Selezione APPL ou BtB e ajuste Yes.
Apenas na seleção de BtB:
▶ Desligue e ligue a alimentação elétrica.
▷ O dispositivo efetua um reboot.

11.5 Display

11.5.1 Idioma do display

O idioma do display pode ser definido através do parâmetro LanG.

Idiomas selecionáveis:

• DE: Alemão
• EN: Inglês
• ES: Espanhol
• FR: Francês
- IT: Italiano
• JP: Japonês
- KOR: Coreano
• PT: Português
• CN: Chinês

Parametrização por meio dos botões dos dispositivos: Idioma do display

▶ Acesse o menu EF > DIS.
▶ Selezione LanG e defina o idioma.

11.5.2 Rotação do display

Por meio do parâmetro diS. R é possível girar a fonte no display em sentido horário para se obter uma melhor legibilidade.

Valores selecionáveis:

• 0° (não girado)
• 90°
• 180°
• 270°

Parametrização por meio dos botões dos dispositivos: Orientação do display

▶ Acesse o menu EF > DIS.
▶ Seleccione diS. R e ajuste a rotação do display.

11.5.3 Luminosidade do display

Com o parâmetro diS. B é possível configurar a luminosidade da exibição do display

Valores selecionáveis:

• 25%
- 50%
• 75%
• 100 %

- OFF: modo de economia de energia. O display está desligado no modo de operação.

• O ajuste entra em vigor com um atraso de 30 segundos.
• Ativação do display pressionando um botão qualquer. Após 30 s de inatividade, o display é desativado novamente.

As mensagens de erro são exibidas via IO-Link e LED de estado operacional quando o display estiver desligado.

Se o dispositivo medir uma alta temperatura interna, a luminosidade do display será ajustada automaticamente:

Temperatura do dispositivo > 64 °C: A luminosidade se reduz a 25%.

Temperatura do dispositivo > 90 °C: O display se desliga.

Parametrização por meio dos botões dos dispositivos: Luminosidade do display

▶ Acesse o menu EF > DIS.
▶ Seleccione diS. B e ajuste a luminosidade da exibição.

11.5.4 Taxa de atualização do display

Use o parâmetro diS. U para definir a frequência de atualização do display.

Valores selecionáveis:

• d1: rápido
• d2: médio
• d3: lento

Parametrização por meio dos botões dos dispositivos: Taxa de atualização do display

▶ Acesse o menu EF > DIS.
▶ Seleccione diS. U e ajuste a taxa de atualização.

11.5.5 Layout do display

Use o parâmetro diS. L para selecionar os valores de processo a serem mostrados no display por padrão.

Valores selecionáveis:

• L1: valor atual do processo para vazão
• L2. Temp: valor atual do processo para vazão e temperatura
• L2. Totl: valor do processo atual para vazão e totalizador Vol.1
• L3: valor do processo atual para vazão, temperatura e totalizador Vol.1
• L4: Valor do processo atual para vazão, temperatura, totalizador Vol.1 e qualidade do sinal

L1

L2. Tem

L2. Totl

L3

L4

Fig. 18: Layouts selecionáveis

Parametrização por meio dos botões dos dispositivos: Layout do display

▶ Acesse o menu EF > DIS.
▶ Selezione diS. L e ajuste a o layout.

11.5.6 Ajuste de cor do display

A cor da fonte do display pode ser selecionada através do parâmetro coL.x:

• coL. F: Cor da fonte para vazão
• coL. T: Cor da fonte para temperatura
• coL. V: Cor da fonte para o totalizador Vol.1

11.5.6.1 Seleção permanente de cores

A cor da fonte fica definida permanentemente:

• coL.x = bk/wh: cor da fonte: branco
• coL.x = red: cor da fonte: vermelho
• coL.x = green: cor da fonte: verde
• coL.x = yellow: cor da fonte: amarelo

L1

L2. Tem

L2. Totl

L3

L4

Fig. 19: Ajuste permanente da cor. Exemplo: coL. F = bk/wh; coL. T = green; coL. V = yellow, Visualização de todos os layouts do display ➕ 49

11.5.6.2 Mudança de cor dependendo dos limites livremente definidos

Se o valor e medição estiver dentro dos limites cFL.x...cFH.x, aplica-se o seguinte, de acordo com a seleção do parâmetro:

• coL.x = r-cF: cor da fonte: vermelho
• coL.x = G-cF: cor da fonte: verde

Fig. 20: Mudança de cor. exemplo: coL. F = r-cF; coL. T = G-cF; valores de medição atuais entre os valores-limite.

A mudança de cor não está disponível para a indicação do totalizador.

Os valores-limite da janela são selecionados livremente dentro da faixa de medição e são independentes da função de saída:

• Vazão: cFL. F = valor-limite inferior; cFH. F = valor-limite superior
  • Temperatura: cFL. T = valor-limite inferior; cFH. T = valor-limite superior

Os parâmetros cFL.x e cFH.x só aparecem no menu se o ajuste r-cF ou G-cF tiver sido selecionado para coL.x.

Parametrização por meio dos botões dos dispositivos: Ajuste de cores do display

▶ Acesse o menu EF > DIS > COLR.
▶ Seleccione coL. F e escolha a cor da fonte para o valor da vazão:
• ▶ Cor: bk/wh, red, green, yellow
• Mudança de cor: r-cF, G-cF

Ao definir a mudança de cor com cFH. F e cFL. F, defina o valor limite superior e inferior para vazão.

▶ Seleccione coL. T e escolha a cor da fonte para o valor da temperatura:

• Cor: bk/wh, red, green, yellow

• Mudança de cor: r-cF, G-cF

Ao definir a mudança de cor com cFH. T e cFL. T, defina o valor limite superior e inferior para temperatura.

▶ Seleccione coL. V e escolha a cor da fonte para o valor do totalizador:

▶ Cor: bk/wh, red, green, yellow.

11.6 Diagnóstico e função de serviço

11.6.1 Informações dos dispositivos

No dispositivo estão salvas algumas informações não modificáveis. Estas incluem:

- Nome do produto

• ID do produto
- Número de série
- Revisão do hardware
- Revisão do software

Além disso, com um software de parametrização adequado é possível atribuir, através do IO-Link, outras marcações ao dispositivo que são livremente configuráveis e possem um comprimento máximo de 32 caracteres. Estas incluem:

• Marcação específica da aplicação
- Marcação da instalação
- Marcação da localização

Leitura através dos botões do dispositivo: Informações dos dispositivos

▶ Acesse o menu EF > d. InF.
▶ Leia as informações do dispositivo.

11.6.2 Localização óptica

O sensor pode ser localizado remotamente no sistema através da interface IO-Link.

Esta função só estão disponíveis através da interface IO-Link.

Ao executar o comando por meio da interface IO-Link, os LEDs de estado de comutação piscam e a indicação 🔒 "IO-Link" pisca no display.

▶ Desative a função por meio do IO-Link ou pressionando qualquer botão do dispositivo.

11.6.3 LED de estado operacional

O dispositivo está equipado com o LED do estado operacional que indica diferenças do funcionamento normal (= casos de diagnóstico) através de um sinal de cor.

A função LED de estado operacional é ajustável:

LED. M	LED de estado operacional
On	O LED está sempre ativado:Verde em funcionamento normal, azul ou vermelho em caso de diagnóstico.
OFF (desativado)	O LED está sempre desativado.
Noti	O LED acende/pisca em azul ou vermelho somente em caso de diagnóstico.

Os casos de diagnósticos são:

- Baixa ou nenhuma qualidade de sinal. Veja também:

- Qualidade do sinal ➞ 54.

- Mensagem de advertência ou de erro. Veja também:

• Mensagens de advertência ➕ 56
• Mensagens de erro ➞ 57

Parametrização por meio dos botões dos dispositivos: LED de estado operacional

▶ Acesse o menu EF > DIS.
▶ Seleccione LED. M e ajuste o LED de estado operacional.

11.6.4 Leitura dos valores do totalizador

Para os totalizadores Vol.1 e Vol.2, os seguintes valores podem ser lidos a qualquer momento:

• Vazão atual (= quantidade de consumo desde a última reinicialização).
  • Quantidade de consumo antes da última reinicialização.
• Tempo em minutos desde a última reinicialização.

Para o totalizador Vol. L, podem ser lidos a qualquer momento os seguintes valores que foram determinados ao longo de todo o tempo de operação:

• Vazão na direção preferencial (= direção de vazão positiva).
• Quantidade de vazão na direção não preferencial (= direção de vazão negativa).

Leitura através dos botões do dispositivo: Valores do totalizador

▶ Acesse o menu EF > TOTL.
▶ Seleccione Vol.x e leia os valores de consumo.

11.6.5 Memória

O dispositivo salva os valores máximos e mínimos que foram medidos.

O valor atual pode ser lido no dispositivo ou através da interface IO-Link.

Valores selecionáveis:

• Lo. F: Valor de memória mínimo para vazão
• Hi. F: Valor de memória máximo para vazão
• Lo. T: Valor de memória mínimo para temperatura
• Hi. T: Valor de memória máximo para temperatura

Os valores salvos só podem ser redefinidos por meio da interface IO-Link.

É recomendado apagar a memória assim que o dispositivo for utilizado pela primeira vez sob condições normais de funcionamento.

Leitura através dos botões do dispositivo: Memória

▶ Acesse o menu EF > DIAG.
▶ Leia o valor mínimo e máximo do processo que foram salvos.

11.6.6 Contador de horas de operação

O dispositivo salva as horas de operação desde a primeira entrada em operação.

O valor atual pode ser lido no dispositivo ou através da interface IO-Link.
O contador não pode ser reinicializado.

Leitura através dos botões do dispositivo: Horas de operação

▶ Acesse o menu EF > DIAG.
▶ Acesse Horas de operação e leia o valor.

11.6.7 Temperatura interna

O sensor mede a temperatura interna do dispositivo.
O valor atual pode ser lido no dispositivo ou através da interface IO-Link.
O dispositivo sinaliza uma alta temperatura interna da seguinte maneira:
- Mensagem de advertência por meio de LED de estado operacional.
- Redução da luminosidade do display ou desligamento do display.

Se o dispositivo medir uma alta temperatura interna, a luminosidade do display será ajustada automaticamente:

Temperatura do dispositivo > 64 °C: A luminosidade se reduz a 25%.

Temperatura do dispositivo > 90 °C: O display se desliga.

Leitura através dos botões do dispositivo: Temperatura interna

▶ Acesse o menu EF > DIAG.
▶ Selezione Temperatura interna e leia o valor.

11.6.8 Qualidade do sinal

A qualidade do sinal do sensor pode ser afetada por irregularidades no fluido (por exemplo: forte turbulência, bolhas de ar, partículas ou aderências).

O dispositivo detecta a qualidade do sinal em três níveis:

Qualidade do sinal	Explicação	LED de estado operacional
Normal	O dispositivo opera sem restrições (operação normal).	Aceso em verde
Baixa	A qualidade do sinal é perturbada, mas o dispositivo continua dentro da especificação.	Aceso em azul
Sem sinal	Não há nenhum fluido disponível ou não é possível emitir o sinal.	Pisca em vermelho

O valor atual pode ser lido no dispositivo ou através da interface IO-Link.

Além disso, a qualidade do sinal pode ser indicada através de um sinal de comutação e/ou um sinal de cor através do LED. Veja também:

• Sinal de comutação para a qualidade do sinal ➞ 32
  • LED de estado operacional ➞ 52

Leitura através dos botões do dispositivo: Qualidade do sinal

▶ Acesse o menu EF > DIAG.

▶ Acesse Qualidade do sinal e leia o valor.

11.6.9 Simulação

Essa função permite simular os valores do processo ou estados de erro e verificar o comportamento do sensor.

A duração da simulação pode ser definida: 1...60 minutos.

Os seguintes valores podem ser simulados:

• Valores do processo para vazão e temperatura
• Valores do processo fora da faixa de medição (cr. UL, UL, OL, cr. OL)
  • Quantidade de consumo do totalizador Vol.1, considerando do modo de contagem definido

Durante a simulação se aplica:

• A linha de título do display indica que a simulação está ativa.
• Os valores simulados são mostrados no display:
• Valores ou eventos de processo simulados (por exemplo, UL) para vazão e temperatura.
• Totalizador simulado Vol.1. O totalizador inicia em 0.
• O LED de estado operacional acende de acordo com os valores simulados: verde em operação normal, vermelho piscando se o valor de medição estiver fora da faixa de medição.
• Os LEDs de estado de comutação se acendem de acordo com os valores simulados e o ajuste de saída definido.
• Os valores originais do totalizador permanecem armazenados sem alteração. Não há contagem de vazão real durante a simulação.
• O display digital não indica mensagens de advertência e de erro da aplicação atual real.

Se a simulação for iniciada pelo IO-Link, ela só poderá ser finalizada através do IO-Link. Ao se tentar finalizar a simulação pressionando os botões do dispositivo, aparece 🔒.

Parametrização por meio dos botões dos dispositivos: Simulação

▶ Acesse o menu EF > SIM.
▶ Seleccione S. FLW e ajuste o valor de vazão a ser simulado.
▶ Seleccione S. TMP e ajuste o valor de temperatura a ser simulado.
▶ Seleccione e S. Tim ajuste a duração da simulação em minutos.
▶ Seleccione S. On e ajuste a função:
- On: A simulação começa. Os valores são simulados para a duração ajustada em S. Tim. Cancelamento pressionando qualquer botão.
• OFF: A simulação não está ativa.

12 Eliminação de falhas

O dispositivo dispõe de opções variadas de autodiagnóstico. Realiza um automonitoramento durante a operação.

Advertências e estados de falha são exibidos no display mesmo com o display desligado. Além disso, as indicações de falhas estão disponíveis através do IO-Link.

Os sinais de status estão classificados segundo a recomendação Namur NE107.

Se ocorrerem vários eventos de diagnóstico simultaneamente, só é exibida a mensagem de diagnóstico do evento com a prioridade mais alta.

Além disso, as mensagens de advertência e erro são exibidas pelo dispositivo da seguinte forma:

- Sinal de comutação ao usar OUT1 ou OUT2 como saída de diagnóstico.

Veja também Sinal de comutação para o diagnóstico ➞ 30.

- Sinal de cor do LED de estado operacional.

Veja também: LED de estado operacional ➞ 52.

Se o valor de medição de temperatura falhar, o valor de processo da vazão continua disponível.

Funções de diagnóstico adicionais estão disponíveis via ➕ IO-Link Descrição de interface em documentation.ifm.com.

12.1 Mensagens de advertência

Indicação do display	Indicação LED	Problema / solução
Display desligado	LED de estado operacional: desativadoLEDs do estado de comutação: desativado	Tensão de alimentação muito baixa. Verifique a tensão de alimentação. Display desligado. Verifique se o ajustedis. B= OFF e altere o ajuste, se necessário. LED de estado operacional desativado. Verifique se o ajusteLED. M= OFF e altere o ajuste, se necessário.
Display desligado	LED de estado operacional: Pisca em vermelho	Temperatura interna do dispositivo muito alta. Esfrie o dispositivo.
Linha do título:Curto-circuito OUT1 / OUT2 Linha do valor do processo: ---	LED de estado operacional: Pisca em vermelhoLEDs do estado de comutação:Piscam rápido em amarelo	Curto-circuito em ambas as saídas. Verifique OUT1 e OUT2 quanto a curto-circuito ou sobrecorrente.
Linha do título:Curto-circuito OUT1 Linha do valor do processo: ---	LED de estado operacional: Pisca em vermelho Estado de comutação LED1: Pisca rápido em amarelo	Curto-circuito saída 1. Verifique OUT1 quanto a curto-circuito ou sobrecorrente.
Linha do título:Curto-circuito OUT2 Linha do valor do processo: ---	LED de estado operacional: Pisca em vermelho Estado de comutação LED2: Pisca rápido em amarelo	Curto-circuito saída 2. Verifique OUT2 quanto a curto-circuito ou sobrecorrente.
Linha do título: Limite inferior Linha do valor do processo: UL	LED de estado operacional: Pisca em vermelho	Área de exibição não alcançada.► Verifique a faixa de medição.
Linha do título: Limite superior Linha do valor do processo: OL	LED de estado operacional: Pisca em vermelho	Acima da área de exibição.► Verifique a faixa de medição.
Linha do título: Override ativo Linha do valor do processo: ---	LED de estado operacional: Pisca em vermelho	Um valor de processo difere do valor de medição. O PV é ajustado em "0" enquanto o bit override é ajustado em PDOut.► ▶ Desative o PDOut override.
Linha do título: Qualidade de sinal baixa Linha do valor do processo: LOW	LED de estado operacional: Aceso em azul	Qualidade de sinal baixa.► ▶ Desmonte o sensor e verifique se há aderências.► ▶ Verifique se há interferências (bolhas de ar/partículas) na aplicação.
Linha do título:▲Linha do valor do processo: ⓍIO-Link	LEDs do estado de comutação: Piscam rápido em amarelo	Função IO-Link ativa para a identificação óptica do dispositivo.► Desative a função IO-Link.
Linha do título: Simulação Linha do valor do processo: ---	LED de estado operacional: Aceso em verde	Simulação ativa.► Conclua a simulação.
Linha do título: Bloqueado por meio de botões Linha do valor do processo: ----		Botões de ajuste bloqueados no dispositivo, alteração de parâmetros recusada.► ▶ Desbloqueie o dispositivo por meio de botões.
Linha do título: Bloqueado pelo sistema Linha do valor do processo: ---		Botões de ajuste bloqueados através do software de parametrização, alteração de parâmetros recusada.► ▶ Desbloqueie o dispositivo através do IO-Link com o software de parametrização.
Linha do título: Bloqueado por comunicação. Linha do valor do processo: ---		Parametrização bloqueada por botões, a parametrização através de comunicação IO-Link está ativa.► ▶ Conclua a parametrização através do IO-Link.

Em caso de advertência as saídas comportam-se de acordo com a configuração FOU = OU.

Exceção: Curto-circuito.

12.2 Mensagens de erro

Indicação do display	Indicação LED	Problema / solução
• Linha do título: Erro de hardware• Linha do valor do processo: ERROR	• LED de estado operacional: Acende em vermelho	Dispositivo com defeito / falha de funcionamento.► Substitua o dispositivo.
• Linha do título: Erro de sinal• Linha do valor do processo: NO SIGNAL	• LED de estado operacional: Pisca em vermelho	Sem fluido disponível ou a qualidade de sinal é muito baixa devido a interferência na seção de medição.► ▶ Verifique se há fluido na tubulação do sensor.► Desmonte o sensor e verifique se há aderências.► ▶ Verifique se há interferências (bolhas de ar/partículas) na aplicação.
• Linha do título: Erro de parâmetro• Linha do valor do processo: PARA	• LED de estado operacional: Pisca em vermelho	Parametrização fora da faixa válida.► Verifique o ajuste do parâmetro.
• Linha do título: Limite superior crítico• Linha do valor do processo: cr. OL	• LED de estado operacional: Pisca em vermelho	Acima da área de detecção.► Verifique a faixa de medição.
• Linha do título: Limite inferior crítico• Linha do valor do processo: cr. UL	• LED de estado operacional: Pisca em vermelho	Abaixo da faixa de detecção.► Verifique a faixa de medição.

Em caso de erro, as saídas se comportam como definido em FOU.

13 Manutenção, conservação e descarte

O funcionamento do dispositivo é livre de manutenção.
O dispositivo só pode ser reparado pelo fabricante.

▶ Descarte o dispositivo após o uso de forma ecológica e conforme as determinações nacionais vigentes.

14 Configuração de fábrica

Parâmetro	SU2030	SU2031 SU2631	SU6030	SU6031 SU6631	SU7030	SU7031 SU7631	SU8030	SU8031 SU8631	SU9030	SU9031
SP1 / FH1	200 l/min	52,83 gal/min	13 l/min	3,43 gal/min	15 l/min	3,96 gal/min	48 l/min	12,68 gal/min	55 l/min	14,53 gal/min
rP1 / FL1	189,6 l/min	50,09 gal/min	12,3 l/min	3,26 gal/min	14,2 l/min	3,76 gal/min	45,5 l/min	12,02 gal/min	52,1 l/min	13,77 gal/min
SP2 / FH2	400 l/min	105,67 gal/min	26 l/min	6,87 gal/min	30 l/min	7,93 gal/min	96 l/min	25,36 gal/min	110 l/min	29,06 gal/min
rP2 / FL2	389,6 l/min	102,92 gal/min	25,3 l/min	6,69 gal/min	29,2 l/min	7,72 gal/min	93,5 l/min	24,7 gal/min	107,1 l/min	28,3 gal/min
FSP1	-20 °C	-4 °F	-20 °C	-4 °F	-20 °C	-4 °F	-20 °C	-4 °F	-20 °C	-4 °F
FEP1	1000 l/min	264,17 gal/min	65 l/min	17,17 gal/min	75 l/min	19,81 gal/min	240 l/min	63,4 gal/min	275 l/min	72,65 gal/min
FrP1	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz
ImPS1	0,1 L	0,1 gal	0,1 L	0,1 gal	0,1 L	0,1 gal	0,1 L	0,1 gal	0,1 L	0,1 gal
ImPR1	YES	YES	YES	YES	YES	YES	YES	YES	YES	YES
ImPS2	0,1 L	0,1 gal	0,1 L	0,1 gal	0,1 L	0,1 gal	0,1 L	0,1 gal	0,1 L	0,1 gal
ImPR2	YES	YES	YES	YES	YES	YES	YES	YES	YES	YES
ASP2	0 l/min	0 gal/ min	0 l/min	0 gal/ min	0 l/min	0 gal/ min	0 l/min	0 gal/ min	0 l/min	0 gal/ min
AEP2	1000 l/min	264,17 gal/min	65 l/min	17,17 gal/min	75 l/min	19,81 gal/min	240 l/min	63,4 gal/min	275 l/min	72,65 gal/min
DIn2	+EDG	+EDG	+EDG	+EDG	+EDG	+EDG	+EDG	+EDG	+EDG	+EDG
SEL1	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW
ou1	HNO	HNO	HNO	HNO	HNO	HNO	HNO	HNO	HNO	HNO
dOU1	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir
FOU1	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF
SEL2	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW
ou2	I	I	I	I	I	I	I	I	I	I
dOU2	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir
FOU2	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF
uni. F	l/min	gal/min	l/min	gal/min	l/min	gal/min	l/min	gal/min	l/min	gal/min
uni. T	°C	°F	°C	°F	°C	°F	°C	°F	°C	°F
DAP	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s
P-n	PnP	PnP	PnP	PnP	PnP	PnP	PnP	PnP	PnP	PnP
LFC	5 l/min	1,32 gal/min	0,5 l/min	0,13 gal/min	0,5 l/min	0,13 gal/min	1 l/min	0,26 gal/min	1 l/min	0,26 gal/min
MEdl	H2O	H2O	H2O	H2O	H2O	H2O	H2O	H2O	H2O	H2O
Fdir	+	+	+	+	+	+	+	+	+	+
CGA	100 %	100 %	100%	100%	100%	100%	100 %	100 %	100 %	100 %
rTo1	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF
rTo2	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF
FPro1	0+	0+	0+	0+	0+	0+	0+	0+	0+	0+
FPro2	0+	0+	0+	0+	0+	0+	0+	0+	0+	0+
LanG	EN	EN	EN	EN	EN	EN	EN	EN	EN	EN
diS. L	L2. Totl	L2. Totl	L2. Totl	L2. Totl	L2. Totl	L2. Totl	L2. Totl	L2. Totl	L2. Totl	L2. Totl
diS. U	d3	d3	d3	d3	d3	d3	d3	d3	d3	d3
diS. R	0°	0°	0°	0°	0°	0°	0°	0°	0°	0°
diS. B	75 %	75 %	75 %	75 %	75 %	75 %	75 %	75 %	75 %	75 %
coL. F	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh
coL. T	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh
coL. V	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh
Modo LED	On	On	On	On	On	On	On	On	On	On
S. FLW	500 l/min	132,09 gal/min	32,5 l/min	8,59 gal/min	37,5 l/min	9,91 gal/min	120 l/min	31,7 gal/min	137,5 l/min	36,32 gal/min
S. TMP	40 °C	104 °F	40 °C	104 °F	40 °C	104 °F	40 °C	104 °F	40 °C	104 °F
S. Tim	3 min	3 min	3 min	3 min	3 min	3 min	3 min	3 min	3 min	3 min
S. On	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF
Loc	uLoc	uLoc	uLoc	uLoc	uLoc	uLoc	uLoc	uLoc	uLoc	uLoc
