INSTRUKCJA OBSŁUGI SD1540 IFM

Instrukcja obsługi

Przepływomierz do sprężonego powietrza

SD1540

Spis treści

1 Wstep 4

1.1 Symbolika 4
1.2 Ostrzeżenia.... 4

2 Instrukcje bezpieczeństwa 5

3 Zastosowanie zgodne z przeznaczeniem 6

3.1 Obszar zastosowań. 6

4 Działanie 7

4.1 Opcje wyboru dla wyjścia OUT1 7
4.2 Opcje wyboru dla wyjścia OUT2 7
4.3 IO-Link 7

5 Montaż 9

5.1 Miejsce montażu.... 9
5.2 Położenie montażowe....9
5.3 Zakłócenia 10
5.4 Przyłącze procesowe 10

6 Podłączenie elektryczne 11
7 Wyświetlacz i przyciski sterujące.... 13
8 Menu.... 14

8.1 Menu.... 14
8.2 Menu główne i podrzędne 14

9 Konfiguracja 22

10 Parametryzacja.... 23

10.1 Ustawianie parametrów przyciskami na urządzeniu 23
10.2 Ustawianie parametrów przez IO-Link.... 23
10.3 Konfiguracja wyjścia 24

10.3.1 Sygnał przełączający 24
10.3.2 Sygnał analogowy.... 25
10.3.3 Monitorowanie zużytej ilości (funkcja sumatora) 27

10.3.3.1 Sygnał impulsowy sumatora 27
10.3.3.2 Sygnał przełączający sumatora.... 28

10.3.4 Wyjście wył 29

10.4 Konfiguracja aplikacji 30

10.4.1 Wybór jednostki pomiaru.... 30
10.4.2 Tłumienie 30
10.4.3 Polaryzacja wyjścia dla wyjść przełączających.... 30
10.4.4 Wewnętrzna średnica rury.... 31
10.4.5 Wartość procesowa dla wyjść OUT1 i OUT2.... 31
10.4.6 Odcięcie niskiego przepływu.... 31
10.4.7 Warunki standardowe 32
10.4.8 Kalibracja zera 32
10.4.9 Switching delay 33
10.4.10 Zachowanie wyjść w przypadku błędu.... 33
10.4.11 Reset sumatora.... 34
10.4.12 Blokowanie / odblokowywanie.... 35
10.4.13 Zerowanie urządzenia.... 36

10.5 Wyświetlacz 37

10.5.1 Układ wyświetlacza.... 37
10.5.2 Częstotliwość odświeżania wyświetlacza 37
10.5.3 Rotacja wyświetlacza 37
10.5.4 jasność wyświetlacza 38
10.5.5 Ustawienie kolorów wyświetlacza 38

10.6 Diagnostyka 40

10.6.1 Odczyt wartości sumatora.... 40
10.6.2 Pamięć 40

10.7 Funkcje diagnostyczne 41

10.7.1 Symulacja 41
10.7.2 Lokalizacja optyczna 42
10.7.3 Informacje o urządzeniu 42

11 Rozwiązywanie problemów.... 44

11.1 Komunikaty ostrzegawcze.... 44
11.2 Informacje o błędach.... 44

12 Konserwacja, naprawa i utylizacja. 46

13 Ustawienia fabryczne 47

1 Wstęp

Instrukcje, dane techniczne, aprobaty i dodatkowe informacje można znaleźć za pomocą kodu QR na urządzeniu/opakowaniu lub na stronie documentation.ifm.com.

1.1 Symbolika

√ Wymaganie
Instrukcje
▷ Reakcja, rezultat

[...] Oznaczenie klawiszy i przycisków lub wskazań

→ Odnośnik

Ważna uwaga

Niestosowanie się do instrukcji obsługi może prowadzić do nieprawidłowego działania lub zakłóceń.

Informacja

Nota uzupełniająca

1.2 Ostrzeżenia

Ostrzeżenia wskazują na możliwość zranienia osób i uszkodzenia własności. Pozwala to na bezpieczne obchodzenie się z produktami. Ostrzeżenia są stopniowane następująco:

OSTRZEŻENIE

Ostrzeżenie przed poważnym urazem ciała.

▷ W przypadku niezastosowaniu się do ostrzeżenia, możliwe są ciężkie zranienia włącznie ze śmiertelnymi.

UWAGA

Ostrzeżenie o niewielkim lub średnio grożnym zranieniu

▷ W przypadku niezastosowaniu się do ostrzeżenia, możliwe są niewielkie lub średnio groźne zranienia.

UWAGA

Ostrzeżenie o uszkodzeniu mienia

▷ W przypadku niezastosowaniu się do ostrzeżenia, możliwe są uszkodzenia przedmiotów.

2 Instrukcje bezpieczeństwa

- Opisane urządzenie stanowi element składowy do integracji z systemem.

– Projektant systemu jest odpowiedzialny za jego bezpieczeństwo.
- Projektant systemu przeprowadza analizę ryzyka i tworzy dokumentację, którą powinien otrzymać użytkownik i operator systemu, zgodnie z wymaganiami prawnymi oraz normatywnymi, Ta dokumentacja musi zawierać wszystkie niezbędne informacje i instrukcje bezpieczeństwa dla operatorów, użytkownika i pracowników serwisowych autoryzowanych przez projektanta systemu.

• Przed konfiguracją produktu proszę zapoznać się z tym dokumentem, a następnie przechowywać go przez cały okres użytkowania produktu.
• Produkt musi odpowiadać zamierzonym zastosowaniem i warunkom środowiskowym bez żadnych ograniczeń.
• Produkt należy stosować tylko zgodnie z jego przeznaczeniem (→ Zastosowanie zgodne z przeznaczeniem).
• Produkt należy stosować tylko z dozwolonymi mediami.
• W przypadku nieprzestrzegania instrukcji obsługi lub danych technicznych może dojść do uszkodzenia ciała i/lub mienia.
• Producent nie ponosi odpowiedzialności ani nie udziela gwarancji w przypadku nieuprawnionej ingerencji w produkt lub jego nieprawidłowego użytkowania.
• Montaż, połączenie elektryczne, konfiguracja, eksploatacja i konserwacja produktu muszą być wykonane przez wykwalifikowanych pracowników upoważnionych przez użytkownika maszyny.
• Chronić urządzenia i kable przed uszkodzeniem.

3 Zastosowanie zgodne z przeznaczeniem

Urządzenie monitoruje normalny przepływ objętościowy sprężonego powietrza w aplikacjach przemysłowych.

Wykrywa prędkość przepływu, przepływ objętościowy (ilość przepływu/czas), zużytą ilość, temperaturę medium i ciśnienie.

3.1 Obszar zastosowań

Urządzenie monitoruje standardowy przepływ objętościowy sprężonego powietrza w zastosowaniach przemysłowych.

Wszystkie wskazania odnoszą się do normalnego przepływu objętościowego zgodnie z normą DIN ISO 2533, tj. przy 1013 mbar (101.3 kPa), 15°C oraz względnej wilgotności powietrza 0%. Urządzenie można skonfigurować na różne standardowe warunki.

Kompatybilność elektromagnetyczna (EMC):

Jest to produkt klasy A. Ten produkt może wywoływać zakłócenia radiowe w strefach zamieszkanych:

▶ W razie konieczności należy podjąć odpowiednie czynności w zakresie ekranowania zgodnie z zasadami kompatybilności elektromagnetycznej (EMC).

Urządzenie jest przeznaczone do zastosowania w przemysłowych instalacjach sprężonego powietrza i do cieczy grupy 2 (sprężone powietrze w zastosowaniach przemysłowych).

Informacje dotyczące wartości ciśnienia znamionowego ( P_max ) i ciśnienia niszczącego → Karta katalogowa.

4 Działanie

• Urządzenie wykrywa przepływ w oparciu o metodę kalorymetryczną,
• Jako dodatkowe wartości procesowe urządzenie wykrywa temperaturę medium i ciśnienie.
• Urządzenie wyposażono w interfejs IO-Link.
• Urządzenie wyświetla aktualne wartości procesowe.
• Urządzenie posiada wiele funkcji auto diagnostycznych
• Tryb symulacji umożliwia uproszczoną konfigurację czujnika.
• Urządzenie generuje 2 sygnały wyjściowe zgodnie z ustawieniem parametrów.

4.1 Opcje wyboru dla wyjścia OUT1

• Sygnał przełączający, przepływ
• Sygnał przełączający, temperatura
• Sygnał przełączający ciśnienia
• Sygnał przełączający sumatora
• Sygnał impulsowy sumatora
- IO-Link
• OFF (wyjście przełączone na wysoką impedancję)

4.2 Opcje wyboru dla wyjścia OUT2

• Sygnał przełączający, przepływ
• Sygnał przełączający, temperatura
• Sygnał przełączający ciśnienia
• Sygnał przełączający sumatora
• Sygnał impulsowy sumatora
• Sygnał analogowy, przepływ
• Sygnał analogowy, temperatura
• Sygnał analogowy, ciśnienie
- Wejście do zewnętrznego zerowania sumatora
• OFF (wyjście przełączone na wysoką impedancję)

4.3 IO-Link

IO-Link to system komunikacji, służący do łączenia inteligentnych czujników i siłowników z systemami automatyki. IO-Link jest zgodny z normą IEC 61131-9.

Informacje ogólne dotyczące IO-Link dostępne są pod adresem io-link.ifm

Plik opisu wejścia/wyjścia urządzenia (IODD) wraz ze wszystkimi parametrami, danymi technologicznymi i szczegółowymi opisami urządzenia dostępny jest pod adresem documentation.ifm.com

IO-Link oferuje następujące korzyści:

- Przesyłanie bez zakłóceń wszelkich danych i wartości procesowych

• Parametryzacja w trakcie procesu lub wprowadzanie nastaw poza procesem
• Parametry identyfikacji podłączonych urządzeń w instalacji
  • Dodatkowe parametry i funkcje diagnostyczne
• Automatyczne tworzenie kopii zapasowych i przywracanie zestawów parametrów w przypadku wymiany urządzenia (zapis danych)
• Rejestrowanie zestawów parametrów, wartości procesowych i zdarzeń
• Plik opisu wejścia/wyjścia urządzenia (IODD - Input Output Device Description) usprawniający projektowanie
  • Standardowe podłączenie elektryczne
• Konserwacja zdalna

5 Montaż

UWAGA

Jeżeli temperatura medium przekracza 50°C (122°F), części obudowy mogą rozgrzewać się powyżej 65°C (149°F).

▷ Ryzyko poparzeń.
▶ Należy chronić obudowę przed kontaktem z substancjami łatwopalnymi i niezamierzonym wpływem otoczenia.
▶ Nakleić odpowiednią etykietę ostrzegawczą na kabel czujnika.

▶ Przed montażem sprawdzić, czy w układzie nie ma ciśnienia.
▶ Należy przestrzegać regulacji dotyczących montażu i pracy urządzeń do sprężonego powietrza.

5.1 Miejsce montażu

▶ Urządzenie należy zamontować za osuszaczem chłodniczym.
▶ Urządzenie należy zamontować w pobliżu odbiornika.
▶ Jeśli odbiorniki są zasilane olejem: urządzenie należy zamontować przed olejarką.

5.2 Położenie montażowe

1

2

3

4

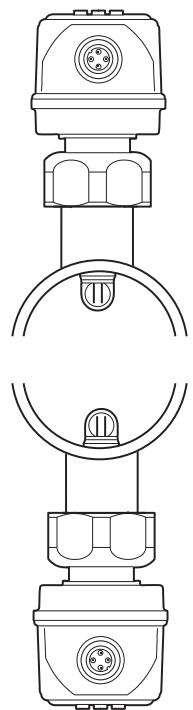

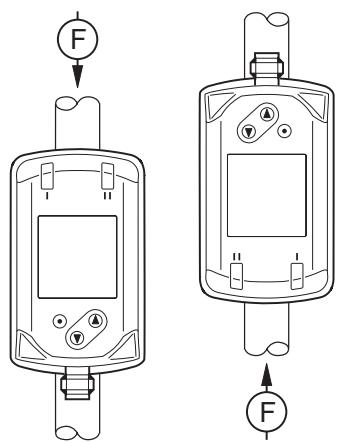

Rys. 1: Orientacja odcinkai rury i urządzenia
1: Odcinek rury pionowo, dowolna pozycja urządzenia
2: Odcinek rury poziomo, urządzenie pionowo
3: Odcinek rury w prawo (z wtyczką skierowaną do przodu), urządzenie z boku
4: Unikaj: odcinek rury w lewo (z wtyczka skierowaną do przodu), urządzenie z boku
F: Kierunek przepływu

5.3 Zakłócenia

Na działanie urządzenia mają wpływ konstrukcje w rurach, łączniki, zawory, reduktory itp.

▶ Należy przestrzegać odległości pomiędzy czujnikiem a źródłami zakłóceń.

Zalecenie dla optymalnej dokładności pomiaru:

▶ Należy użyć prostej rury wlotowej o długości 20 x średnica rury.
▶ W przypadku zakłóceń po stronie wlotowej spowodowanych przez kolanka, zawory, zasuwy itp. należy użyć rury wlotowej o długości 50 x średnica rury.
▶ Użyj prostej rury wylotowej o długości 5 x średnica rury.

5.4 Przyłącze procesowe

Urządzenie można spawać przy użyciu adaptera procesowego E40195.

Urządzenie jest dostarczane bez akcesoriów.

Informacje na temat dostępnych akcesoriów można znaleźć na stronie documentation.ifm.com. Przy używaniu komponentów od innych producentów nie gwarantuje się optymalnego funkcjonowania.

Procedura:

▶ Wywierć w rurze otwór na adapter procesowy i usuń wszystkie zadziory.
▶ Wyrównaj adapter ze znacznikiem wyrównania (rys. 1) z maksymalnym przesunięciem ± 2° względem osi rury (rys. 2).
▶ Upewnij się, że adapter nie wystaje w głąb rury (rys. 1).
▶ Zamontuj adapter dokładnie pionowo w rurze (rys. 3 i 4).

1

2

3

4

Rys. 2: Przyspawaj czujnik za pomocą adaptera E40195

6 Podłączenie elektryczne

Urządzenie musi zostać podłączone przez wykwalifikowanego elektryka.

Należy zapoznać się z krajowymi i międzynarodowymi przepisami dotyczącymi instalacji urządzeń elektrycznych.

Napięcie zasilania spełniające wymogi SELV, PELV.

▶ Odłączyć zasilanie.
▶ Podłączyć urządzenie w sposób następujący:

Rys. 3: Schemat połączeń

Pin	Opis wyprowadzeń:
1	L+
3	L-
4 (OUT1)	Sygnał przełączający, przepływSygnał przełączający, temperatura Sygnał przełączający ciśnienia Sygnał przełączający sumatora Sygnał impulsowy sumatoraIO-LinkOFF (wyjście przełączone na wysoką impedancję)
2 (OUT2/InD)	Sygnał przełączający, przepływSygnał przełączający, temperatura Sygnał przełączający ciśnienia Sygnał przełączający sumatora Sygnał impulsowy sumatora Sygnał analogowy, przepływSygnał analogowy, temperatura Sygnał analogowy, ciśnienie Wejście do zewnętrznego zerowania sumatoraOFF (wyjście przełączone na wysoką impedancję)

Rys. 4: Przykładowe obwody

1: 2 x wyjście PNP
2: 2 x wyjście NPN
3: 1 x wyjście PNP / 1 x wyjście analogowe
4: 1 x wyjście NPN / 1 x wyjście analogowe

7 Wyświetlacz i przyciski sterujące

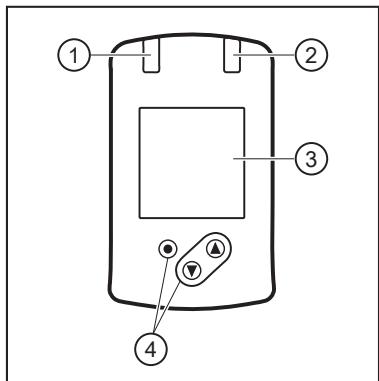

Rys. 5: Wyświetlacz i przyciski sterujące

1: Dioda LED stanu przełączania dla OUT1
2: Dioda LED stanu przełączania dla OUT2
3: Wyświetlacz TFT
4: Przyciski zmiany widoków i ustawień parametrów

Jeśli urządzenie mierzy wysoką temperaturę wewnętrzna, jasność wyświetlacza jest automatycznie dostosowywana:

Temperatura wewnętrzna urządzenia > 70°C: jasność zostaje zmniejszona do 25%.

Temperatura wewnętrzna urządzenia ≥ 100°C: wyświetlacz zostaje automatycznie wyłączony.

Przełączanie między ekranami wyświetlacza:

Podczas pracy możliwe jest przełączanie pomiędzy różnymi wskazaniami wartości procesowych:

▶ Nacisnąć[▲] lub [▼].
▷ Wyświetlacz zmienia się pomiędzy standardowym wskazaniem z ustawioną standardową jednostką miary i innymi widokami.
▷ Po 30 s urządzenie powraca do wyświetlania standardowego.

1: Wyświetlacz standardowy ustawiony poprzez [diS. L] i [uni.x]
2: Przegląd wszystkich wartości procesowych
3: Przegląd wartości totalizera

Odczyt ustawień parametrów:

▶ Krótko naciśnij [●].
▶ Naciśnij [▼], aby wybrać parametr.
▶ Krótko naciśnij [●].
▷ Aktualnie ustawiona wartość jest wyświetlana przez 30 s. Następnie urządzenie powraca do wyświetlania wartości procesu.

8 Menu

8.1 Menu

Aby nawigować od wyświetlania wartości procesowej do menu głównego i submenu należy wykorzystać przyciski.

Rys. 6: Menu

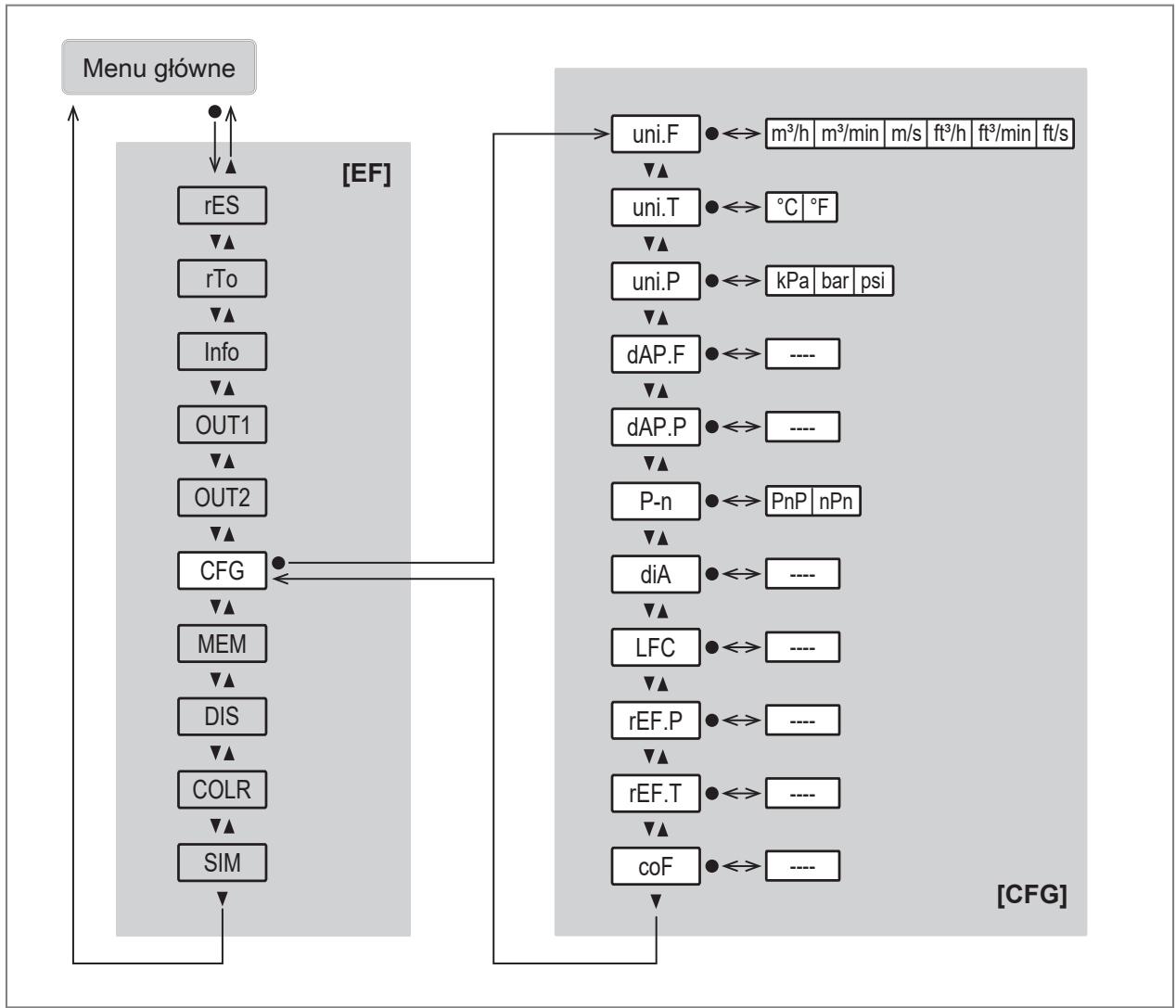

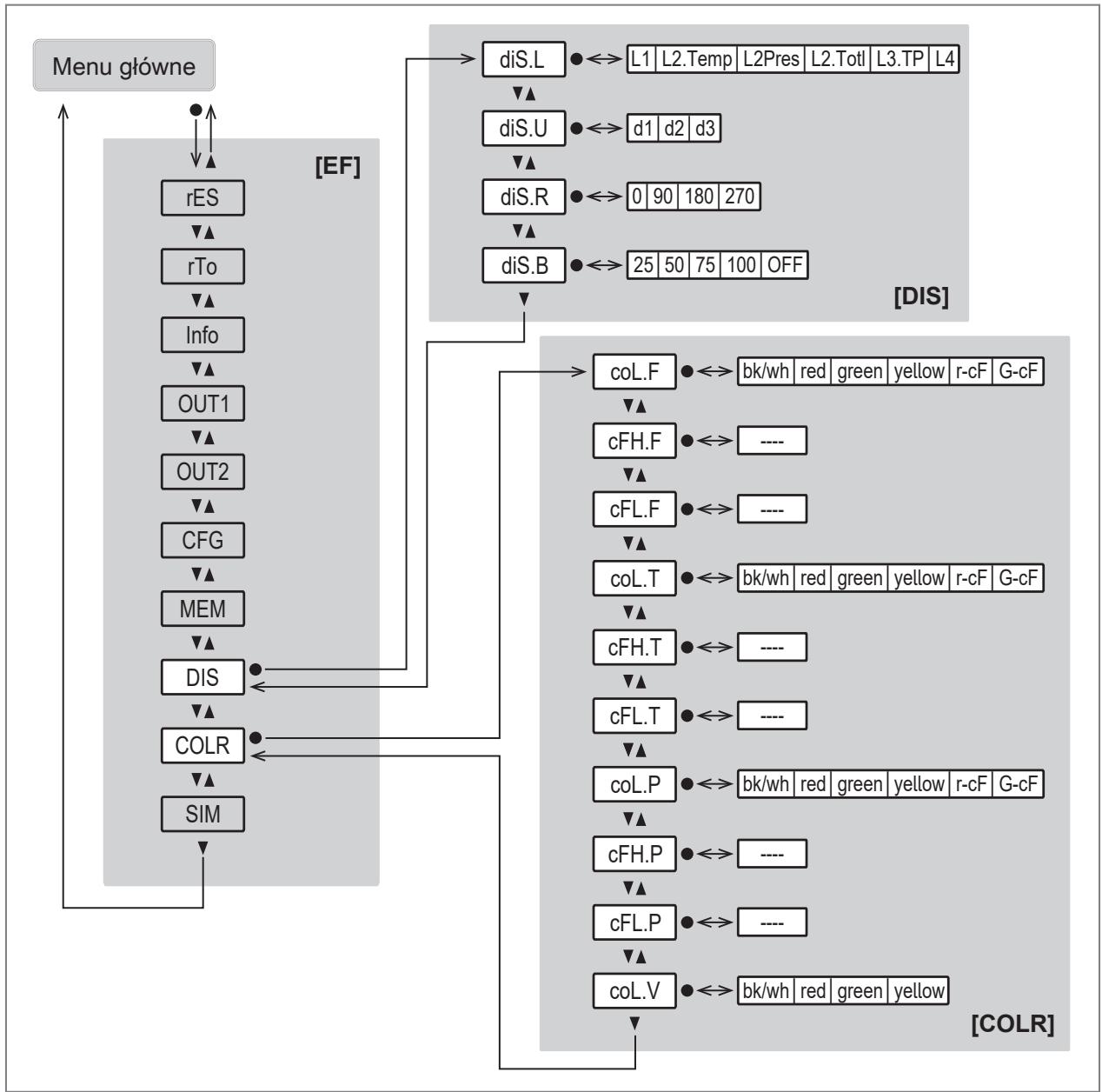

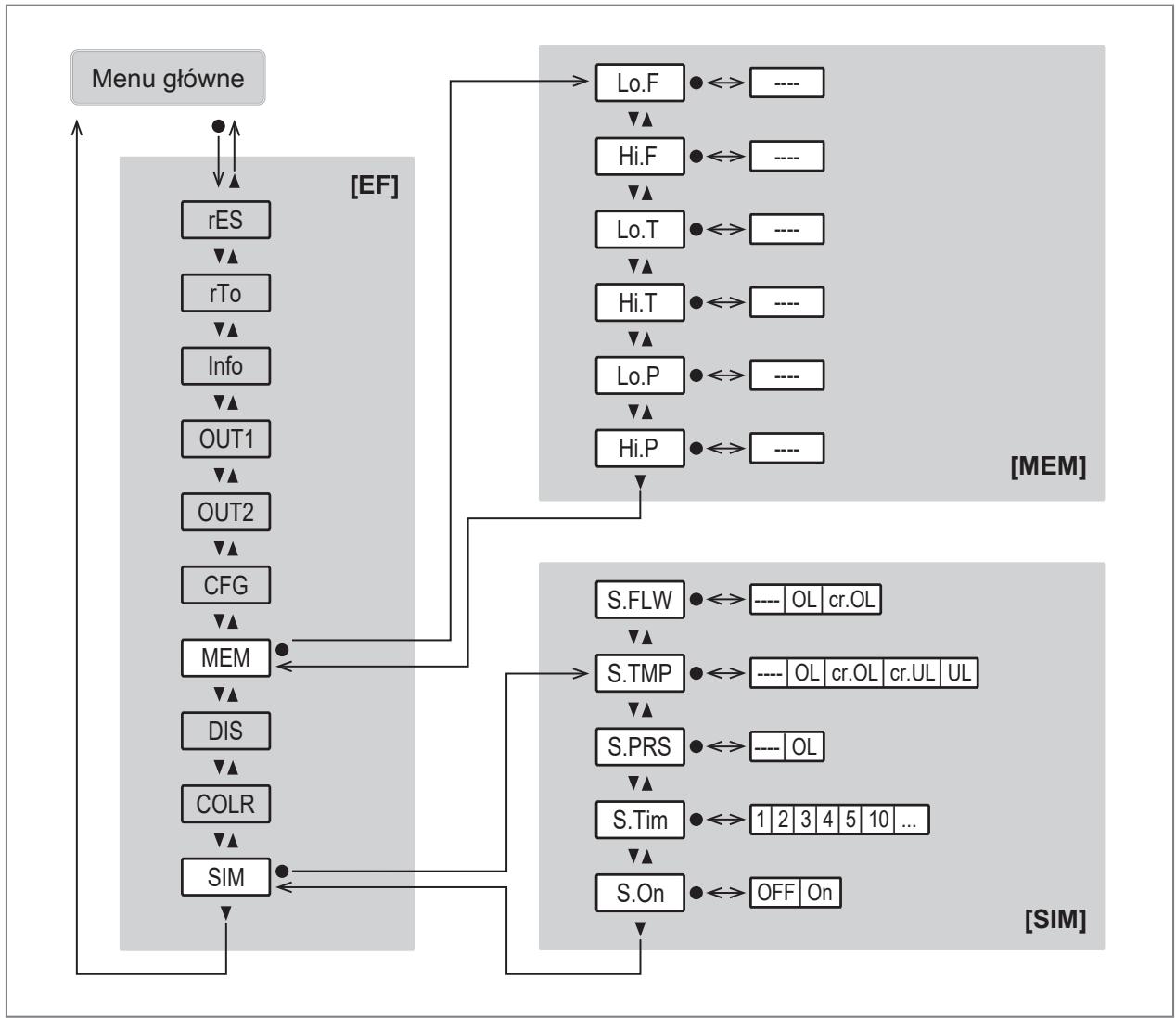

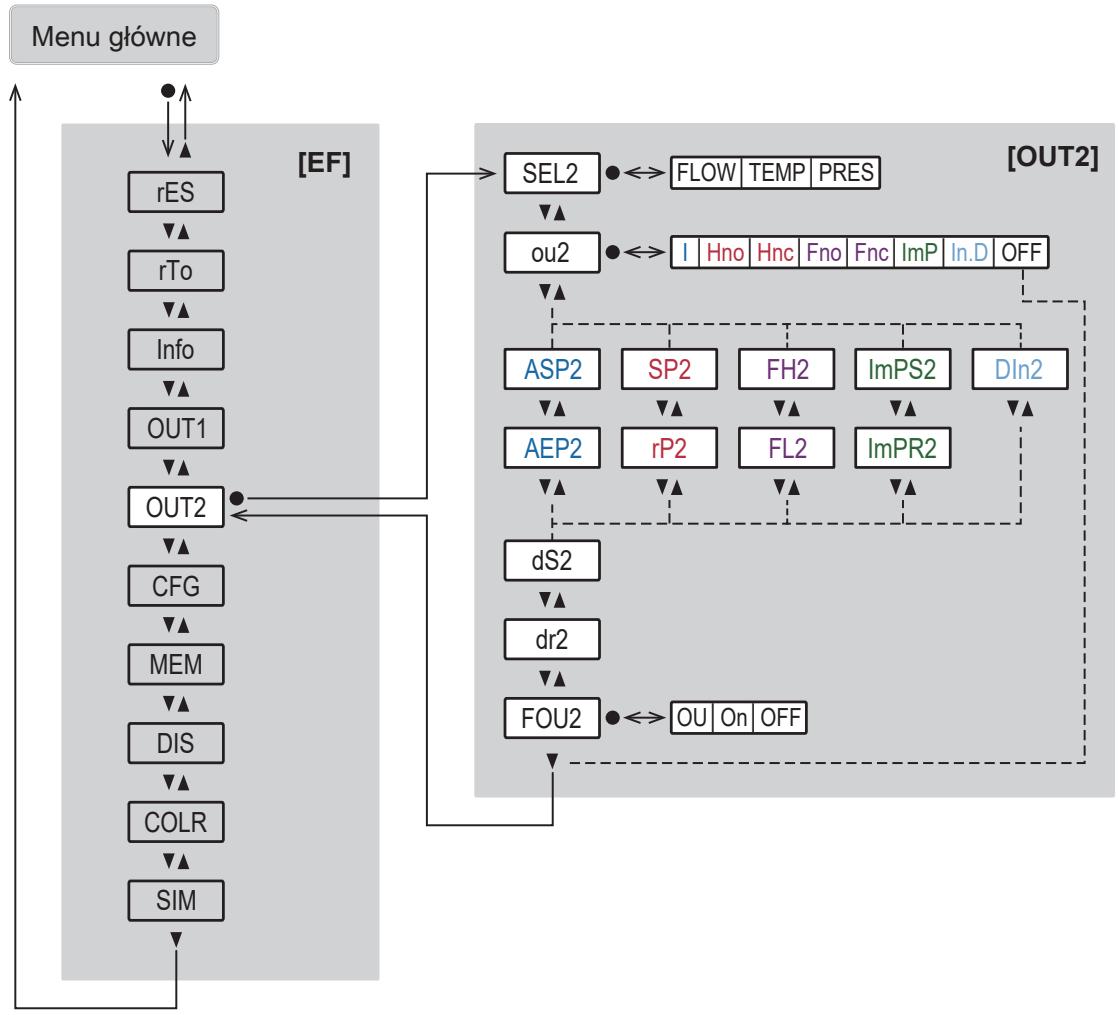

8.2 Menu główne i podrzędne

Rysunki, które są wyświetlane w menu pokazują parametry, które można ustawić w urządzeniu za pomocą przycisków. Te parametry i inne funkcje są również dostępne za pomocą interfejsu IO-Link.

Wyświetlane parametry zmieniają się, gdy zostają zmienione ustawienia fabryczne. W poniższym menu znajdują się maksymalnie dostępne parametry.

Menu główne:

Wyświetlanie wartości procesowych

Parametr	Wyjaśnienie
Spx	Punkt przełączania dla wyjścia przełączającego OUTx z funkcją histerezy
rPx	Punkt resetowania dla wyjścia przełączającego OUTx z funkcją histerezy
FHx	Górny limit dla sygnału przełączania OUTx z funkcją okna
FLx	Dolny limit dla sygnału przełączania OUTx z funkcją okna
ImPSx	Wartość impulsu (= wielkość przepływu, przy której wysyłany jest 1 impuls)
ImPRx	Funkcja sumatora: sygnał impulsowy (ImPR = YES) lub sygnał przełączający (ImPR = NO)
ASP2	Początkowa wartość wyjścia analogowego dla OUT2 = wartość procesowa, przy której sygnał wyj-ściowy wynosi4 mA.
AEP2	Końcowa wartość wyjścia analogowego dla OUTx = wartość procesowa, przy której sygnał wyj-ściowy wyniesie 20 mA.
DIn2	Zerowanie sumatora sygnałem zewnętrznym
EF	Przełączenie na podrzędne menu EF (funkcje rozszerzone)

Menu funkcji rozszerzonych [EF]:

Parametr	Wyjaśnienie
rES	Przywrócenie ustawień fabrycznych
rTo	Ustawienie zerowania sumatora (ręczne lub sterowane czasowo)
Informacje	Wyświetłanie informacji o urządzeniu
OUT1	Zmiana na menu podrzędne OUT1 (konfiguracja wyjścia 1)
OUT2	Zmiana na menu podrzędne OUT2 (konfiguracja wyjścia 2)
CFG	Przełączenie na menu podrzędne CFG (ustawienia podstawowe)
MEM	Przełączenie na menu podrzędne MEM (pamięć)
DIS	Przełączenie na menu podrzędne DIS (wyświetlacz)
COLR	Przełączenie na menu podrzędne COLR (ustawienia kolorów)
SIM	Przełączenie na menu podrzędne SIM (symulacja)

Menu wyjścia 1 [OUT1]:

Parametr	Wyjaśnienie
SEL1	Wartość procesowa dla wyjścia OUT1
ou1	Funkcja wyjścia dla OUT1
SP1	Punkt nastawy dla wyjścia przełączającego OUT1 z funkcją histerezy
rP1	Punkt resetowania dla wyjścia przełączającego OUT1 z funkcją histerezy
FH1	Górna wartość graniczna sygnału przełączania OUT1 dla funkcji okna
FL1	Dolna wartość graniczna sygnału przełączania OUT1 dla funkcji okna
ImPS1	Wartość impulsu (= wielkość przepływu, przy której wysyłany jest 1 impuls)
ImPR1	Funkcja sumatora: sygnał impulsowy (ImPR1 = YES) lub sygnał przełączający (ImPR1 = NO)
dS1	Opóźnienie załączenia wyjścia przełączającego OUT1 w sekundach
dr1	Opóźnienie wyłączenia wyjścia OUT1 w sekundach
FOU1	Zachowanie wyjścia OUT1 w przypadku błędu

Menu wyjścia 2 [OUT2]:

Parametr	Wyjaśnienie
SEL2	Wartość procesowa dla wyjścia OUT2
ou2	Funkcja wyjścia dla OUT2
ASP2	Początkowa wartość wyjścia analogowego dla OUT2 = wartość procesowa, przy której sygnał wyj-ściowy wynosi4 mA.
AEP2	Końcowa wartość wyjścia analogowego dla OUTx = wartość procesowa, przy której sygnał wyj-ściowy wyniesie 20 mA.
SP2	Punkt przełączenia dla wyjścia przełączającego OUT2 z funkcją histerezy
rP2	Punkt zerowania dla wyjścia przełączającego OUT2 z funkcją histerezy
FH2	Górna wartość graniczna sygnału przełączania OUT2 z funkcją okna
FL2	Dolna wartość graniczna sygnału przełączania OUT2 z funkcją okna
ImPS2	Wartość impulsu (= wielkość przepływu, przy której wysyłany jest 1 impuls)
ImPR2	Funkcja sumatora: sygnał impulsowy (ImPR2 = YES) lub sygnał przełączający (ImPR2 = NO)
DIn2	Zerowanie sumatora sygnałem zewnętrznym
dS2	Opóźnienie załączenia wyjścia przełączającego OUT2 w sekundach
dr2	Opóźnienie wyłączenia wyjścia OUT2 w sekundach
FOU2	Zachowanie wyjścia OUT2 w przypadku błędu

Menu konfiguracji [CFG]:

Parametr	Wyjaśnienie
uni. F	Jednostka standardowa dla pomiaru przepływu
uni. T	Standardowa jednostka miary temperatury
uni. P	Standardowa jednostka pomiaruciśnienia
dAP. F	Czas tłumienia w sekundach dla pomiaru przepływu
dAP. P	Stała tłumienia w sekundach (τ czas narostu do 63%)
P-n	Polaryzacja wyjścia dla wyjść przełączających.
diA	Średnica wewnętrzna rury
LFC	Poziom odcięcia niskiego przepływu (= wartość przepływu, poniżej której definiujemy brak przepły-wu)
rEF. P	Standardowe ciśnienie jako warunek środowiskowy
rEF. T	Standardowa temperatura jako warunek środowiskowy
cOF	Współczynnik korekcji dla kalibracji punktu zerowego ciśnienia

Menu pamięci [MEM] i symulacji [SIM]:

Parametr	Wyjaśnienie
Lo. F	Najniższa zmierzona wartość przepływu
Hi. F	Najwyższa zmierzona wartość przepływu
Lo. T	Minimalna zmierzona wartość temperatury
Hi. T	Maksymalna zmierzona wartość temperatury
Lo. P	Najniższa zmierzona wartość ciśnienia
Hi. P	Maksymalna zmierzona wartość ciśnienia
S. FLW	Symulowana wartość przepływu w trybie symulacji
S. TMP	Symulowana wartość temperatury w trybie symulacji
S. PRS	Symulowana wartość ciśnienia w trybie symulacji
S. Tim	Czas trwania symulacji w minutach
S. On	Start trybu symulacji

Menu wyświetlacza [DIS] i ustawień kolorów [COLR]:

Parametr	Wyjaśnienie
diS. L	Układ wyświetlacza
diS. U	Częstotliwość odświeżania wyświetlacza
diS. R	Orientacja wyświetlacza
diS. B	Jasność wyświetlacza
coL. F	Kolor czcionki dla przepływu
cFH. F	Górna wartość graniczna dla zmiany koloru (przepływu)
cFL. F	Dolna wartość graniczna dla zmiany koloru (przepływu)
col. T	Kolor czcionki dla temperatury
cFH. T	Górna wartość graniczna dla zmiany koloru (temperatury)
cFL. T	Dolna wartość graniczna dla zmiany koloru (temperatury)
coL. P	Kolor czcionki dla ciśnienia
cFH. P	Górna wartość graniczna dla zmiany koloru (ciśnienia)
cFL. P	Dolna wartość graniczna dla zmiany koloru (ciśnienia)
col. V	Kolor czcionki dla wskazania sumatora

9 Konfiguracja

Po załączeniu zasilania i upływie opóźnienia rozruchu wynoszącego ok. 1 s urządzenie znajduje się w normalnym trybie pracy. Urządzenie realizuje funkcje pomiarowe i oceny oraz generuje sygnały wyjściowe zgodnie z ustawionymi parametrami.

- W czasie opóźnienia rozruchu wyjścia są przełączane zgodnie z ustawieniami:

– ON (włączone) dla funkcji normalnie otwarte (Hno/Fno)
– OFF (wyłączone) dla funkcji normalnie zamknięte (Hnc/Fnc).
– OFF dla monitorowania zużytej ilości (ImP)

- Jeżeli wyjście 2 skonfigurowano jako analogowe, sygnał wyjściowy ma wartość 20 mA w czasie opóźnienia rozruchu.

10 Parametryzacja

Parametry można ustawiać z interfejsu IO-Link lub korzystając z elementów obsługowych na urządzeniu.

Parametry można ustawić przed instalacją lub w trakcie pracy urządzenia.

Jeżeli parametry zostaną zmienione w czasie pracy, wpłynie to na funkcjonowanie instalacji.

▶ Upewnić się, że w instalacji nie wystąpią żadne usterki.

Podczas ustawienia parametrów urządzenie pozostaje w trybie pracy. Czujnik działa z niezmienionymi wartościami parametrów, dopóki wprowadzanie zmian nie zostanie zakończone.

Zależnie od ustawień parametrów może ulegać zmianie zakres parametrów dostępnych w menu.

10.1 Ustawianie parametrów przyciskami na urządzeniu

UWAGA

Jeżeli temperatura medium przekracza 50°C (122°F), części obudowy mogą rozgrzewać się powyżej 65°C (149°F).

▷ Ryzyko poparzeń
▶ Nie wolno dotykać urządzenia.
▶ Należy użyć narzędzia (np. długopisu) w celu przyciśnięcia przycisków.

Proces parametryzacji – informacje ogólne:

Zamiar	Czynność
Przełączenie wyświetlacza z wartości procesowej na menu główne.	[•]
Przełączenie do menu rozszerzonego	Przejść do podmenu (np. EF) za pomocą [▼], a następnie [•]
Wybór żądanego parametru	▲ lub [▼]
Przejście do trybu ustawień	[•]
Zmiana wartości parametru	▲ lub [▼] > 1 s
Zatwierdzenie ustawionego parametru	[•]
Wyjście z ustawiania parametrów bez zapisywania	[▲] + [▼]
Powrót do najbliższego menu wyższego poziomu(Powtarzać kilkakrotnie, aby dojść do ekranu wartości procesowych)	[▲] + [▼]
Powrót do ekranu wartości procesowych	> 30 sekund (przekroczenie czasu)

10.2 Ustawianie parametrów przez IO-Link

Wymagania dotyczące ustawiania parametrów przez interfejs IO-Link:

√ Odpowiednie oprogramowanie do parametryzacji, np. ifm moneo|configure
√ Plik opisu wejść i wyjść urządzenia (IODD), zob. documentation.ifm.com
√ Jeden master IO-Link

▶ Połączyć master IO-Link z oprogramowaniem do parametryzacji.
▶ Ustawić port mastera na tryb obsługi IO-Link.
▶ Podłączyć urządzenie do wolnego portu mastera IO-Link.

▷ Urządzenie przełącza się w tryb IO-Link.
▶ Zmienić ustawienia parametrów w programie.
▶ Zapisać ustawienia parametrów w urządzeniu.

Uwagi dotyczące ustawienia parametrów: → instrukcja obsługi oprogramowania do parametryzacji

10.3 Konfiguracja wyjścia

10.3.1 Sygnał przełączający

Wyjście OUT1 zmienia swój stan przełączania, jeśli przekracza lub pozostaje poniżej zadanych wartości granicznych przełączania. Można wybrać funkcję histerezy lub okna.

Rys. 7: Funkcja histerezy

1:	Wartość procesowa
t:	Czas
SP:	Punkt przełączania
rP:	rP = punkt resetowania
HY:	Histereza
Hno:	Funkcja histerezy NO (normalnie otwarte)
Hnc:	Funkcja histerezy NC (normalnie zamknięte)

Gdy wybrana jest funkcja histerezy, definiowany jest punkt przełączania [SP] i punkt zerowania [rP] . [rP] musi mieć niższą wartość od[SP]. Jeżeli zmieniony zostanie tylko punkt przełączania, punkt zerowania zmieni się automatycznie; różnica pozostaje stała.

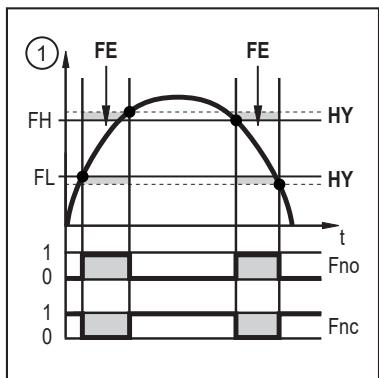

Rys. 8: Funkcja okna

1:	Wartość procesowa
t:	Czas
FH:	Górna wartość graniczna
FL:	Dolna wartość graniczna
HY:	Histereza
FE:	Window area
Fno:	Funkcja okna NO ( normalnie otwarte)
Fnc:	Funkcja okna NC ( normalnie zamknięte)

Gdy wybierana jest funkcja okna, definiowana jest górna wartość graniczna [SP] oraz dolna wartość graniczna[rP]. Dla [SP] I[rP] występuje histereza na stałym poziomie 0,25% końcowej wartości zakresu pomiarowego. Dzięki temu przy lekkich wahaniach przepływu objętościowego stan przełączenia wyjścia pozostaje niezmienny.

10.3.1.1 Ustawianie parametrów przyciskami na urządzeniu: Sygnał przełączający

√ Wybór standardowej jednostki pomiaru: [EF] > [CFG] > [uni.x].
Przejdź do [EF] > [OUTx], aby skonfigurować wyjście OUTx.
▶ Wybierz [SELx] i ustaw wartość procesową: [FLOW] lub [TEMP].

Funkcja histerezy:

▶ Wybierz [ou] i ustaw sygnał przełączający: [Hno] lub [Hnc].
▶ Wybierz [SPx] i ustaw wartość pomiarową, przy której nastąpi przełączenie wyjścia.
▶ Wybierz [rPx] i ustaw wartość pomiarową, przy której wyjście przełącza się z powrotem.

Funkcja okna:

▶ Wybierz [ou] i ustaw sygnał przełączający: [Fno] lub [Fnc].
▶ Wybierz [FHx] i ustaw górną granicę okna.
▶ Wybierz [FLx] i ustaw dolną granicę okna.

Ustawienia parametrów dla [SP], [rP], [FH] i [FL] można następnie zmienić w menu głównym.

10.3.1.2 Ustawianie parametrów przez IO-Link: Sygnał przełączający

√ Wybór standardowej jednostki pomiaru: [Parametr] > [Ustawienie wyświetlania czujnika] > [uni.x].
√ Wybrano wewnętrzną średnicę rury: [Parametr] > [Konfiguracja] > [Przepływ] > [diA].
√ Wybrano wartość procesową: [Parametr] > [Konfiguracja wyjścia] > [SELx].
▶ Przejdź do [Parameter] > [Output configuration].

Funkcja histerezy:

▶ Wybierz [oux] i ustaw sygnał przełączania: [Hno] lub [Hnc].
▶ Wywołać [Parameters] > [Digital Output x ].
▶ Przejdź do [Flow], [Temperature] or [Conductivity].
▶ Wybierz [SPx(FHx)-FLOW] lub [SPx(FHx)-TEMP] lub [SPx(FHx)-PRES] i ustaw wartość pomiarową, przy której nastąpi przełączenie wyjścia.
▶ Wybierz [rPx(FLx)-FLOW] lub [rPx(FLx)-TEMP] lub [rPx(FLx)-PRES] ustaw wartość pomiarową, przy której nastąpi przełączenie wyjścia.

Funkcja okna:

▶ Wybierz [oux] i ustaw sygnał przełączania: [Fno] lub [Fnc].
▶ Wywołać [Parameters] > [Digital Output x ].
▶ Przejdź do [Flow], [Temperature] or [Conductivity].
▶ Wybierz [SPx(FHx)-FLOW] lub [SPx(FHx)-TEMP] lub [SPx(FHx)-PRES] i ustaw górną wartość graniczną sygnału przełączania.
▶ Wybierz [rPx(FLx)-FLOW] lub [rPx(FLx)-TEMP] lub [rPx(FLx)-PRES] i ustaw dolną wartość graniczną sygnału przełączania.

10.3.2 Sygnał analogowy

Urządzenie wysyła sygnał analogowy 4...20 mA proporcjonalny do wartości procesowej.

Możliwość skalowania zakresu pomiaru:

• [ASP] określa, przy której wartości mierzonej sygnał wyjściowy jest równy 4 mA.
• [AEP] określa, przy której wartości mierzonej sygnał wyjściowy jest równy 20 mA.

Minimalna różnica pomiędzy ASP a AEP = 20% wartości końcowej zakresu pomiarowego.

Jeśli mierzona wartość znajduje się poza zakresem pomiaru lub w przypadku błędu wewnętrznego urządzenie wysyła sygnał prądowy przedstawiony na następnym rysunku.

W przypadku wartości pomiarowych poza zakresem wyświetlacza, a także w przypadku błędu wyświetlane są komunikaty (cr. UL, UL, OL, cr. OL, Err).

Sygnał wyjściowy w przypadku wystąpienia błędu można ustawić parametrem [FOU].

Rys. 9: Charakterystyka wyjścia analogowego wg normy IEC 60947-5-7.

A:	Sygnał analogowy
B:	Wartość procesowa
1:	Strefa detekcji
2:	Zakres wyświetlacza
3:	Zakres pomiaru
4:	Skalowany zakres pomiaru
Q:	Przepływ
T:	Temperatura
MAW:	Wartość początkowa zakresu pomiarowego (z ustawieniem odcięcia niskiego przepływu dla Q: wyjście sygnału uruchamia się przy MAW + LFC)
MEW:	Wartość końcowa zakresu pomiarowego
ASP:	Początkowa wartość wyjścia analogowego
AEP:	Końcowa wartość wyjścia analogowego
UL:	Poniżej zakresu wyświetlacza
OL:	Powyżej zakresu wyświetlacza
cr. UL:	Poniżej strefy detekcji (błąd)
cr. OL:	Powyżej obszaru wykrywania (błąd)
FOU:	Błędne zachowanie wyjścia analogowego:FOU = On: W przypadku błędu sygnał analogowy przechodzi do górnej wartości zatrzymania końcowego. FOU = OFF: W przypadku błędu sygnał analogowy przechodzi do dolnej wartości zatrzymania końcowego.

10.3.2.1 Ustawianie parametrów przyciskami na urządzeniu: Sygnał analogowy

√ Wybór standardowej jednostki pomiaru: [EF] > [CFG] > [uni.x].
√ Wybrano wewnętrzną średnicę rury: [EF] > [CFG] > [diA].
√ Wybrano wartość procesu: [EF] > [OUT2] > [SEL2].

Przejdź do [EF] > [OUT2], aby skonfigurować wyjście OUT2.
▶ Wybierz [ou2] i ustaw funkcję: [I] (sygnał analogowy 4...20 mA.).
▶ Wybierz [ASP2] i ustaw wartość temperatury, przy której sygnał wyjściowy osiągnie 4 mA.
▶ Wybierz [AEP2] i ustaw wartość temperatury, przy której sygnał wyjściowy osiągnie 20 mA.

10.3.2.2 Ustawianie parametrów przez IO-Link: Sygnał analogowy

√ Wybór standardowej jednostki pomiaru: [Parameter] > [ Setting of the sensor display ] > [uni.x].
√ Wybrano wewnętrzną średnicę rury: [Parameter] > [Setup] > [Przepływ] > [diA].
√ Wybrano wartość procesową: [Parameter] > [Output configuration] > [SEL2].
▶ Przejdź do [Parameter] > [Output configuration].
▶ Wybierz [ou2] i ustaw funkcję: [I] (sygnał analogowy 4...20 mA.).
▶ Wybrać [Parameter] > [Analog output 2].
▶ Przejdź do [Flow], [Temperature] or [Conductivity].
▶ Wybierz [ASP2-FLOW] lub [ASP2-TEMP] lub [ASP2-PRES] i ustaw wartość temperatury, przy której sygnał wyjściowy osiągnie 4 mA.
▶ Wybierz [AEP2-FLOW] lub [AEP2-TEMP] lub [ASP2-PRES] i ustaw wartość temperatury, przy której sygnał wyjściowy osiągnie 20 mA.

10.3.3 Monitorowanie zużytej ilości (funkcja sumatora)

Urządzenie ma wewnętrzny licznik ilości (sumator). Sumator sumuje na bieżąco zużytą ilość i przedstawia tę wartość procesową na wyświetlaczu oraz poprzez interfejs IO-Link.

Poza bieżącą ilością zużytą zapisywana jest także wartość sprzed ostatniego zerowania. Ta wartość oraz czas od ostatniego zerowania może być również prezentowany na wyświetlaczu.

Sumator zapisuje zsumowany przepływ objętościowy co 10 minut. Po wystąpieniu awarii zasilania wartość ta jest dostępna jako aktualne zliczenie miernika. W przypadku wyboru zerowania z ustawieniem czasowym urządzenie zapisuje również czas, jaki upłynął od ustawionego czasu zerowania. Dzięki temu maksymalny czas utraty danych nie przekracza 10 minut.

Widok zużytej ilości na wyświetlaczu: Wyświetlacz i przyciski sterujące.

Zobacz również: Reset sumatora (→ 34).

Do monitorowania zużytej ilości można wykorzystać sygnały impulsowe lub sygnał przełączający.

Dokładność pomiaru zużytej ilości medium zależy od dokładności pomiaru przepływu objętościowego.

OUT1 i OUT2 nie mogą być używane jednocześnie do monitorowania zużytej ilości.

10.3.3.1 Sygnał impulsowy sumatora

Mogą być wysyłane sygnały impulsowe dotyczące monitorowania zużytej ilości.

Każdorazowo po osiągnięciu wielkości przepływu (wartości impulsu) zadanej parametrem [ImPS] wyjście wysyła sygnał impulsowy.

Sygnał impulsowy powoduje krótkie włączenie i ponowne wyłączenie wyjścia. Diody LED stanu przełączenia w urządzeniu nie wyświetlają operacji przełączania.

Sygnały impulsowe są niedostępne przez IO-Link.

Ustawianie parametrów przyciskami na urządzeniu: Sygnał impulsowy sumatora

√ Wybór standardowej jednostki pomiaru: [EF] > [CFG] > [uni. F].

√ Wybrano wewnętrzna średnicę rury: [EF] > [CFG] > [diA].
√ Wybrano wartość procesową: [EF] > [OUTx] > [SELx] = [FLOW].
Przejdź do [EF] > [OUTx], aby skonfigurować wyjście OUTx.
▶ Wybierz [ou1] lub [ou2] i ustaw [lmP].
▶ Wybierz [ImPSx] i ustaw ilość przepływu objętościowego, przy której na wyjściu pojawi się 1 impuls (wartość impulsu).
- Nacisnąć przycisk ▲ lub ▼, aby wybrać zakres ustawień.
- Krótko nacisnąć przycisk ●, aby zatwierdzić zakres ustawień.
- Nacisnąć przycisk ▲ lub ▼, aby ustawić wybraną wartość numeryczną.
- Krótko nacisnąć przycisk ●, aby zastosować wartość.
▶ Wybierz [ImPRx] i ustaw [Yes].

Ustawienie parametru dla [ImPS] i [ImPR] można następnie zmienić w menu głównym.

Ustawianie parametrów przez IO-Link: Sygnał impulsowy sumatora

√ Wybór standardowej jednostki pomiaru: [Parameter] > [Setting of the sensor display] > [uni. F].
√ Wybrano wewnętrzna średnicę rury: [Parameter] > [Setup] > [Flow] > [diA].
√ Wybrano wartość procesu: [Parameter] > [Output configuration] > [SELx] = [FLOW].
▶ Przejdź do [Parameter] > [Output configuration].
▶ Wybierz [ou1] lub [ou2] i ustaw [lmP].
▶ Wybrać [Parameter] > [Pulse output x].
▶ Wybierz [ImPSx] i ustaw ilość przepływu objętościowego, przy której na wyjściu pojawi się 1 impuls (wartość impulsu).
▶ Wybierz [ImPRx] i ustaw [Yes].

10.3.3.2 Sygnał przełączający sumatora

Może być wysłany sygnał przełączający dotyczący monitorowania zużytej ilości.

Po osiągnięciu wielkości przepływu zadanej parametrem [ImPS] wyjście wysyła sygnał przełączający. Wyjście pozostaje załączone do momentu zresetowania. Po wyzerowaniu sumatora pomiar rozpoczyna się od nowa.

Ustawienie [rTo] określa, kiedy wyjście przełącza się i kiedy następuje reset sumatora:

[rTo]	Wyjście	Reset sumatora
OFF	Wyjście przełącza się po osiągnięciu objętościowej wielkości przepływu ustawionej w [lmPS].	► Wykonaj reset ręczny.• Automatyczne resetowanie po przekroczeniu maksymalnego zakresu wyświetlania.
1, 2, ... h1, 2, ... d1, 2, ... w	Wyjście przełącza się tylko wtedy, gdy objętość przepływu ustawiona w [lmPS] zostanie osiągnięta w ustawionym czasie.	Gdy wyjście nie jest przełączone:• Reset sterowany czasem (czas ustawiony w rTo został przekroczony). Gdy wyjście jest przełączone:► Wykonaj reset ręczny.• Automatyczne resetowanie po przekroczeniu maksymalnego zakresu wyświetlania.

Maksymalny zakres wyświetlania jest osiągany przy zużyciu wynoszącym 100 000 000 m³.

Ustawianie parametrów przyciskami na urządzeniu: Sygnał przełączający sumatora

√ Wybór standardowej jednostki pomiaru: [EF] > [CFG] > [uni. F].

√ Wybrano wewnętrzna średnicę rury: [EF] > [CFG] > [diA].
√ Wybrano wartość procesową: [EF] > [OUTx] > [SELx] = [FLOW].
Przejdź do [EF] > [OUTx], aby skonfigurować wyjście OUTx.
▶ Wybierz [ou1] lub [ou2] i ustaw [lmP].
▶ Wybierz [ImPSx] i ustaw wielkość przepływu objętościowego, przy której następuje przełączenie wyjścia.
- Nacisnąć przycisk ▲ lub ▼, aby wybrać zakres ustawień.
- Krótko nacisnąć przycisk ●, aby zatwierdzić zakres ustawień.
- Nacisnąć przycisk ▲ lub ▼, aby ustawić wybraną wartość numeryczną.
- Krótko nacisnąć przycisk ●, aby zastosować wartość.
▶ Wybierz [ImPRx] i ustaw [No].

Ustawienie parametru dla [ImPS] i [ImPR] można następnie zmienić w menu głównym.

▶ Ustaw parametr [rTo] dla resetowania sumatora:

Patrz Reset sumatora (→ 34).

Ustawianie parametrów przez IO-Link: Sygnał przełączający sumatora

√ Wybór standardowej jednostki pomiaru: [Parameter] > [Setting of the sensor display] > [uni. F].
√ Wybrano wewnętrzna średnicę rury: [Parameter] > [Setup] > [Flow] > [diA].
√ Wybrano wartość procesu: [Parameter] > [Output configuration] > [SELx] = [FLOW].
▶ Przejdź do [Parameter] > [Output configuration].
▶ Wybierz [ou1] lub [ou2] i ustaw [lmP].
▶ Wybrać [Parameter] > [Pulse output x].
▶ Wybierz [ImPSx] i ustaw wielkość przepływu objętościowego, przy której następuje przełączenie wyjścia.
▶ Wybierz [ImPRx] i ustaw [No].
▶ Ustaw parametr [rTo] dla resetowania sumatora:
Patrz Reset sumatora ( → ☐ 34).

10.3.4 Wyjście wył

Sygnał wyjściowy można wyłączyć. Wyjście przechodzi wówczas w stan wysokiej impedancji.

Komunikacja przez interfejs IO-Link na OUT1 pozostaje aktywna.

10.3.4.1 Ustawianie parametrów przyciskami na urządzeniu: wyjście wył

▶ Przejdź do [EF] > [OUTx] w celu konfiguracji.
▶ Wybierz [oux] i ustaw [OFF].

10.3.4.2 Ustawianie parametrów przez IO-Link: wyjście wył

▶ Wywołać [Parameters] > [Output Configuration].
▶ Wybierz [oux] i ustaw [OFF].

10.4 Konfiguracja aplikacji

10.4.1 Wybór jednostki pomiaru

Można wybrać jednostkę pomiaru, w której domyślnie przedstawiany będzie na wyświetlaczu dany parametr procesu. Wszystkie dalsze ustawienia parametrów oparte będą na tej jednostce.

Wartości dostępne do wyboru:

• Flow: m³/min ; m³/h ; m/s; ft³/min ; ft³/h ; ft/s
- Temperatura: °C; °F
• Ciśnienie: kPa; bar; Psi

10.4.1.1 Ustawianie parametrów przyciskami urządzenia: Wybór jednostki pomiaru

▶ Wywołać menu [EF] > [CFG].
▶ Wybierz [uni.x], a następnie wybierz jednostkę pomiarową.

10.4.1.2 Ustawianie parametrów przez IO-Link: Wybór jednostki pomiaru

▶ Wywołać [Parameters] > [Display Setting].
▶ Wybierz [uni.x], a następnie wybierz jednostkę pomiarową.

10.4.2 Tłumienie

Ustawiona stała tłumienia stabilizuje sygnały wyjść. Nagłe zmiany fizycznych parametrów procesu są wygładzane.

Dotyczy to wyjść, wyświetlacza oraz przesyłania wartości procesowych za pomocą interfejsu IO-Link.

Stała tłumienia dodaje się do czasu reakcji czujnika (→ Dane techniczne).

Sygnały UL i OL są określane po uwzględnieniu czasu tłumienia.

Tłumienie wartości mierzonej ma wpływ na wartości procesowe przepływu i ciśnienia.

Wartości dostępne do wyboru:

• [dAP. F] = Stafa tłumienia w sekundach (czas narastania τ do 63%).
• [dAP. P] = Stafa tłumienia w sekundach (czas narastania τ do 63%).

10.4.2.1 Ustawianie parametrów przyciskami urządzenia: Tłumienie

▶ Wywołać menu [EF] > [CFG].
▶ Wybierz[dAP.x] i ustaw czas opóźnienia sygnału przełączającego po wykryciu pełnej rury.

10.4.2.2 Ustawianie parametrów przez IO-Link: Tłumienie

▶ Wywołać [Parameters] > [Damping].
▶ Wybierz[dAP.x] i ustaw czas opóźnienia sygnału przełączającego po wykryciu pełnej rury.

10.4.3 Polaryzacja wyjścia dla wyjść przełączających.

Za pomocą parametru [P-n] można określić, czy wyjścia przełączają się w logice dodatniej, czy ujemnej.

10.4.3.1 Ustawianie parametrów przyciskami na urządzeniu: Polaryzacja wyjścia

▶ Wywołać menu [EF] > [CFG].
▶ Wybrać [P-n] i ustawić [PnP] lub [nPn].

10.4.3.2 Ustawianie parametrów przez IO-Link: Polaryzacja wyjścia

▶ Wywołać [Parameters] > [Output Configuration].
▶ Wybrać [P-n] i ustawić [PnP] lub [nPn].

10.4.4 Wewnętrzna średnica rury

Należy wprowadzić średnicę wewnętrzną rury, w której zainstalowany jest czujnik, aby urządzenie mogło obliczyć bezwzględne wartości procesowe dla przepływu.

10.4.4.1 Ustawianie parametrów przyciskami na urządzeniu: Wewnętrzna średnica rury

√ Wybór standardowej jednostki pomiaru: [EF] > [CFG] > [uni. F].
▶ Przejdź do [EF] > [CFG].
▶ Wybierz [diA] i zdefiniuj wewnętrzna średnicę rury.

10.4.4.2 Ustawianie parametrów przez IO-Link: Wewnętrzna średnica rury

√ Wybór standardowej jednostki pomiaru: [Parameter] > [Setting of the sensor display] > [uni. F].
▶ Przejdź do [Parameter] > [Setup] > [Flow].
▶ Wybierz [diA] i zdefiniuj wewnętrzna średnicę rury.

10.4.5 Wartość procesowa dla wyjść OUT1 i OUT2

Dla obu wyjść można wybrać, która wartość procesowa ma być monitorowana. Wszystkie dalsze ustawienia parametrów są oparte na tym wyborze.

Wartości dostępne do wyboru:

• [FLOW]: Przepływ
• [TEMP]: Temperatura
• [PRES]: Ciśnienie

10.4.5.1 Ustawianie parametrów przyciskami na urządzeniu: wartości procesowe dla wyjść OUT1 i OUT2

▶ Przejdź do menu [EF] > [OUTx].
▶ Wybierz [SELx] i ustaw wartość procesową dla wyjścia OUTx.

10.4.5.2 Ustawianie parametrów przez IO-Link: Wartości procesowe dla wyjść OUT1 i OUT2

▶ Wywołać [Parameters] > [Output Configuration].
▶ Wybierz [SELx] i ustaw wartość procesową dla wyjścia OUTx.

10.4.6 Odcięcie niskiego przepływu

Funkcja odcięcia niskiego przepływu [LFC] umożliwia tłumienie niskiego zużycia. Przepływ poniżej wartości LFC czujnik ocenia jako zatrzymanie przepływu (Q = 0).

Wartość LFC wpływa na:

• wartość procesową przepływu wyświetlaną na wyświetlaczu
  • cyfrowy sygnał przełączający dla przepływu
• sygnał analogowy dla przepływu
  • monitorowanie zużytej ilości (sygnał przełączający lub impulsowy dla przepływu)
• wartości pamięci dla minimalnego i maksymalnego przepływu

Dokładność wskazana w arkuszu danych dotyczy ustawionej fabrycznie wartości LFC. Jeśli ustawiona zostanie niższa wartość LFC, dokładność czujnika zmniejszy się.

10.4.6.1 Ustawianie parametrów przyciskami na urządzeniu: odcięcie niskiego przepływu

▶ Wywołać menu [EF] > [CFG].
▶ Wybierz [LFC] i ustaw wartość graniczną, poniżej której urządzenie ocenia przepływ jako zatrzymany.

10.4.6.2 Ustawianie parametrów przez IO-Link: odcięcie niskiego przepływu

▶ Wywołaj[Parameters] > [Basic settings] > [Flow] .
▶ Wybrać [Parameters] > [Setup].

10.4.7 Warunki standardowe

Wartości podane w karcie katalogowej urządzenia zależą od warunków środowiskowych aplikacji.

Wszystkie wskazania odnoszą się do normalnego przepływu objętościowego zgodnie z normą DIN ISO 2533, tj. przy 1013 mbar (101.3 kPa), 15°C oraz względnej wilgotności powietrza 0%. Urządzenie można skonfigurować na różne standardowe warunki.

10.4.7.1 Ustawianie parametrów przyciskami na urządzeniu: Warunki standardowe

▶ Wywołać menu [EF] > [CFG].
▶ Wybierz [rEF. P] i ustaw standardową temperaturę.
▶ Wybierz [rEF. T] i ustaw standardową temperaturę.

10.4.7.2 Ustawianie parametrów przez IO-Link: Warunki standardowe

▶ Wywołaj [Parameters] > [Basic settings] > [Pressure].
▶ Wybierz [rEF. P] i ustaw standardową temperaturę.
▶ Wywołaj [Parameters] > [Basic settings] > [Temperature].
▶ Wybierz [rEF. T] i ustaw standardową temperaturę.

10.4.8 Kalibracja zera

Jeśli występuje systematyczne odchylenie między wartością zmierzoną a rzeczywistą wartością procesu, tę niedokładność pomiaru można skorygować za pomocą współczynnika korekcji [cOF].

▷ Wewnętrzny punkt zerowy jest przesuwany o ustawioną wartość.

Współczynnik korekcji [coF] odnosi się tylko do pomiaru ciśnienia.

Jednostka dla [coF] only odpowiada ustawionej standardowej jednostce pomiarowej dla odpowiedniej wartości procesowej.

10.4.8.1 Ustawianie parametrów przyciskami na urządzeniu: Kalibracja zera

▶ Wywołać menu [EF] > [CFG].
▶ Wybierz [cOF] i ustaw wartość.
▷ Wewnętrzny punkt zerowy jest przesuwany o ustawioną wartość.

10.4.8.2 Ustawianie parametrów przez IO-Link: Kalibracja zera

▶ Wybierz [Parameter] > [Application].
▶ Wybierz [cOF] i ustaw wartość.
▷ Wewnętrzny punkt zerowy jest przesuwany o ustawioną wartość.

Kalibracja punktu zerowego metodą uczenia:

▶ Utrzymuj ciśnienie w instalacji na stałym poziomie 0.
▶ Wybierz [Parameter] > [Application].
▶ Wykonaj komendę: [Teach tcoF].
▷ Bieżąca wartość zmierzona jest przyjmowana jak wewnętrzny punkt zerowy, jeżeli leży w zakresie +/- 5% wartości końcowej zakresu pomiarowego.

10.4.9 Switching delay

Dla wyjścia przełączającego można ustawić oddzielny czas opóźnienia przełączenia i zresetowania wyjścia.

10.4.9.1 Ustawianie parametrów przyciskami na urządzeniu: Opóźnienie przełączania

▶ Przejdź do menu [EF] > [OUTx].
▶ Wybierz [dSx] i ustaw opóźnienie przełączania OUTx w sekundach.
▶ Wybierz [drx] i ustaw opóźnienie resetowania OUTx w sekundach.

[dSx] i [drx] są dostępne tylko wtedy, gdy dla OUTx wybrano sygnał przełączania (Hno, Hnc, Fno, Fnc).

10.4.9.2 Ustawianie parametrów przez IO-Link: Opóźnienie przełączania

▶ Wywołać [Parameters] > [Digital Output x ].
▶ Wybierz [dSx] i ustaw opóźnienie przełączania OUTx w sekundach.
▶ Wybierz [drx] i ustaw opóźnienie resetowania OUTx w sekundach.

[dSx] i [drx] są dostępne tylko wtedy, gdy dla OUTx wybrano sygnał przełączania (Hno, Hnc, Fno, Fnc).

10.4.10 Zachowanie wyjść w przypadku błędu

Reakcję wyjścia OUTx w przypadku błędu można ustawić za pomocą parametru [FOUx]. Zależnie od wybranej funkcji wyjścia, w przypadku błędu mogą być generowane następujące sygnały:

• Sygnał przełączający:
  – ON: wyjście załącza się w przypadku usterki.
  – OFF: wyjście wyłącza się w przypadku usterki.
  – OU: wyjście przełącza się mimo usterki zgodnie z ustawieniem parametrów.

- Sygnał analogowy:

– ON: sygnał analogowy przyjmuje górną wartość graniczną.
– OFF: sygnał analogowy przyjmuje dolną wartość graniczną.
– OU: Sygnał analogowy nadal odpowiada wartości pomiarowej.

Parametr [FOUx] jest niedostępny, jeżeli wybrano [oux] = [ImP] (monitorowanie zużytej ilości medium). Impulsy są dostarczane niezależnie od błędu.

10.4.10.1 Ustawianie parametrów przyciskami na urządzeniu: Zachowanie wyjść w przypadku błędu

▶ Przejdź do menu [EF] > [OUTx].
▶ Wybierz [FOUx] i ustaw zachowanie wyjścia OUTx w przypadku błędu: [On], [OFF], [OU].

10.4.10.2 Ustawianie parametrów przez IO-Link: Zachowanie wyjść w przypadku błędu

▶ Wywołać [Parameters] > [Error Configuration Output x].
▶ Wybierz [FOUx] i ustaw zachowanie wyjścia OUTx w przypadku błędu: [On], [OFF], [OU].

10.4.11 Reset sumatora

Istnieją różne sposoby zerowania licznika (sumatora):

• Reset ręczny
  • Zerowanie sterowane czasowo
  • Zerowanie sygnałem zewnętrznym
  • Zerowanie przez interfejs IO-Link

Jeżeli sumator nie zostanie wyzerowany za pomocą jednej z wyżej wymienionych metod, po przekroczeniu maksymalnego zakresu wyświetlania nastąpi reset automatyczny.

10.4.11.1 Ustawianie parametrów przyciskami na urządzeniu: Reset sumatora

1. Resetowanie ręczne:

▶ Wybrać menu [EF].
▶ Wybrać [rTo] i ustawić [rES. T].
▷ Sumator zostanie wyzerowany.

2. Zerowanie sterowane czasowo:

▶ Wybrać menu [EF].
▶ Wybierz [rTox], a następnie ustaw czas w tygodniach (w), dniach (d) lub godzinach (h).
▷ Sumator jest automatycznie zerowany po upływie ustawionego czasu.

3. Zerowanie sygnałem zewnętrznym:

▶ Przejdź do menu [EF] > [OUT2].
▶ Wybierz [ou2] i ustaw wejścia cyfrowe: [In. D].
▶ Wybrać [DIn2] i ustawić sygnał zerujący:

• [HIGH]: zerowanie poziomem wysokim
• [LOW]: zerowanie poziomem niskim
• [+EDG]: zerowanie na zboczu narastającym
- [-EDG]: zerowanie na zboczu opadającym

4. Zerowanie poprzez przepełnienie:

▶ Wybrać menu [EF].
▶ Wybierz [rTox] i ustaw [OFF].
▷ Sumator jest zerowany natychmiast po przekroczeniu maksymalnego zakresu wyświetlacza.

10.4.11.2 Ustawianie parametrów przez IO-Link: reset sumatora

1. Resetowanie ręczne:

▶ Wybierz [ Parameter] > [Totaliser].
▶ Wykonać komendę: [totaliser reset].

2. Zerowanie sterowane czasowo:

▶ Wybierz [ Parameter] > [Totaliser].
▶ Wybierz [rTox], a następnie ustaw czas w tygodniach (w), dniach (d) lub godzinach (h).
▷ Sumator jest automatycznie zerowany po upływie ustawionego czasu.

3. Zerowanie sygnałem zewnętrznym:

▶ Wywołać [Parameters] > [Output Configuration].
▶ Wybierz [ou2] i ustaw wejścia cyfrowe: [In. D].
▶ Wybrać [Parameters] > [Digital input 2].
▶ Wybrać [DIn2] i ustawić sygnał zerujący:
• [HIGH]: zerowanie poziomem wysokim
• [LOW]: zerowanie poziomem niskim
• [+EDG]: zerowanie na zboczu narastającym
- [-EDG]: zerowanie na zboczu opadającym

4. Zerowanie poprzez przepełnienie:

▶ Wybierz [ Parameter] > [Totaliser].
▶ Wybierz [rTox] i ustaw [OFF].
▷ Sumator jest zerowany natychmiast po przekroczeniu maksymalnego zakresu wyświetlacza.

10.4.12 Blokowanie / odblokowywanie

Urządzenie można zablokować elektronicznie, aby zapobiec nieuprawnionym zmianom ustawień.

Blokada taka uniemożliwia zmianę ustawień przyciskami na urządzeniu.

Ustawienia fabryczne: niezablokowane.

10.4.12.1 Ustawianie parametrów przyciskami na urządzeniu: blokowanie / odblokowywanie

Blokowanie:

▶ Należy upewnić się, iż urządzenie znajduje się w normalnym trybie pracy.
▶ Naciśnij jednocześnie przyciski[▲] i [▼] przez 10 sekund, aż pasek postępu na pasku tytułu osiągnie koniec.
▷ Urządzenie jest zablokowane do ustawiania parametrów za pomocą przycisków urządzenia. Podczas próby zmiany wartości parametru na wyświetlaczu pojawia się symbol ☐.

Blokada ta może być usunięta tylko za pomocą przycisków urządzenia. Zmiana ustawień parametrów jest nadal możliwa za pośrednictwem interfejsu IO-Link.

Odblokowanie:

▶ Należy upewnić się, iż urządzenie znajduje się w normalnym trybie pracy.
▶ Naciśnij jednocześnie przyciski[▲] i [▼] przez 10 sekund, aż pasek postępu na pasku tytułu osiągnie koniec.
▷ Blokada przycisków urządzenia została usunięta.

10.4.12.2 Ustawianie parametrów przez IO-Link: blokowanie / odblokowywanie

▶ Należy upewnić się, iż urządzenie znajduje się w normalnym trybie pracy.
▶ Wywołać [Parameters] > [Display Setting].
▶ Wybrać [Loc] i ustawić blokadę.
▷ Urządzenie jest zablokowane do ustawiania parametrów za pomocą przycisków urządzenia. Podczas próby zmiany wartości parametru na wyświetlaczu pojawia się symbol ☐.

Blokadę można usunąć za pomocą parametru IO-Link [uLoc] lub przycisków urządzenia.

- lub -

▶ Wybrać [Parameters] > [Setup].
▶ Wybrać [Device Access Locks. Local User Interface] i ustawić opcję [Locked]
▷ Urządzenie jest zablokowane do ustawiania parametrów za pomocą przycisków urządzenia. Podczas próby zmiany wartości parametru na wyświetlaczu pojawia się symbol ☐.

Blokadę można usunąć za pomocą parametru IO-Link [Unlocked].

10.4.13 Zerowanie urządzenia

Urządzenie może być przywrócone do ustawień fabrycznych.

Przed resetem zalecamy udokumentowanie własnych ustawień w rozdziale „Ustawienie fabryczne”.

10.4.13.1 Ustawianie parametrów przyciskami na urządzeniu: Zerowanie urządzenia

▶ Wybrać menu [EF].
▶ Wybierz [rES].
▶ Nacisnąć i przytrzymać [▲] lub [▼].
▷ Wyświetli się [----].
▶ Krótko naciśnij [●].
▷ Urządzenie uruchomi się ponownie.

10.4.13.2 Ustawianie parametrów przez IO-Link: Zerowanie urządzenia

▶ Wybrać [Parameters] > [Setup].
▶ Wykonać komendę: [Przywróć ustawienia fabryczne].
▷ Urządzenie uruchomi się ponownie.

10.5 Wyświetlacz

10.5.1 Układ wyświetlacza

Za pomocą parametru [diS. L] można wybrać, które wartości procesowe będą domyślnie wyświetlane na wyświetlaczu.

Wartości dostępne do wyboru:

• L1: bieżąca wartość procesowa dla przepływu
• L2. Temp: bieżąca wartość procesowa dla przepływu i temperatury
• L2. Pres: bieżąca wartość procesowa dla przepływu i sumatora
• L2. Totl: bieżąca wartość procesowa dla przepływu i sumatora
• L3. TP: bieżąca wartość procesu dla przepływu, temperatury i sumatora
• L4: bieżąca wartość procesu dla przepływu, temperatury i sumatora

10.5.1.1 Ustawianie parametrów przyciskami na urządzeniu: układ wyświetlacza

▶ Wywołać menu [EF] > [DIS].
▶ Wybierz [diS. L] i ustaw układ.

10.5.1.2 Ustawianie parametrów przez IO-Link: układ wyświetlacza

▶ Wywołać [Parameters] > [Display Setting].
▶ Wybierz [diS. L] i ustaw układ.

10.5.2 Częstotliwość odświeżania wyświetlacza

Częstotliwość odświeżania wyświetlacza można ustawić za pomocą parametru [diS. U].

Wartości dostępne do wyboru:

• d1: szybka
• d2: średnia
• d3: wolna

10.5.2.1 Ustawianie parametrów przyciskami na urządzeniu: częstotliwość odświeżania wyświetlacza

▶ Wywołać menu [EF] > [DIS].
▶ Wybrać [diS. U] i ustawić częstotliwość odświeżania.

10.5.2.2 Ustawianie parametrów przez IO-Link: częstotliwość odświeżania wyświetlacza

▶ Wywołać [Parameters] > [Display Setting].
▶ Wybrać [diS. U] i ustawić częstotliwość odświeżania.

10.5.3 Rotacja wyświetlacza

Zastosuj parametr [diS. R] do obracania tekstu na wyświetlaczu w kierunku ruchu wskazówek zegara dla uzyskania lepszej czytelności.

Wartości dostępne do wyboru:

- 0° (bez obrotu)

• 90°
• 180°
- 270°

10.5.3.1 Ustawianie parametrów przyciskami na urządzeniu: Rotacja wyświetlacza

▶ Wywołać menu [EF] > [DIS].
▶ Wybrać [diS. R] i ustaw obrót wyświetlacza.

10.5.3.2 Ustawianie parametrów przez IO-Link: Rotacja wyświetlacza

▶ Wywołać [Parameters] > [Display Setting].
▶ Wybrać [diS. R] i ustaw obrót wyświetlacza.

10.5.4 jasność wyświetlacza

Jasność wyświetlacza można ustawić za pomocą parametru [diS. B].

Wartości dostępne do wyboru:

• 25%
- 50%
- 75%
• 100%

- OFF: tryb oszczędzania energii. Wyświetlacz jest wyłączony w trybie pracy. Komunikaty o błędach są wyświetlane za pośrednictwem IO-Link i diody LED stanu pracy, gdy wyświetlacz jest wyłączony. Włączenie wyświetlacza dowolnym przyciskiem. Po 30 s bezzczynności wyświetlacz jest ponownie wyłączany.

Jeśli urządzenie mierzy wysoką temperaturę wewnętrzną, jasność wyświetlacza jest automatycznie dostosowywana:

Temperatura wewnętrzna urządzenia > 64°C: jasność zostaje zmniejszona do 25%.

Temperatura wewnętrzna urządzenia ≥ 90°C: wyświetlacz zostaje automatycznie wyłączony.

10.5.4.1 Ustawianie parametrów przyciskami na urządzeniu: jasność wyświetlacza

▶ Wywołać menu [EF] > [DIS].
▶ Wybierz [diS. B] i ustaw jasność wyświetlacza.

10.5.4.2 Ustawianie parametrów przez IO-Link: jasność wyświetlacza

▶ Wywołać [Parameters] > [Display Setting].
▶ Wybierz [diS. B] i ustaw jasność wyświetlacza.

10.5.5 Ustawienie kolorów wyświetlacza

Kolor czcionki na wyświetlaczu można ustawić za pomocą parametru [coL.x].

• [coL. F]: kolor czcionki dla przepływu
• [coL. T]: kolor czcionki dla temperatury
• [coL. P]: Kolor czcionki dla ciśnienia
• [coL. V]: kolor czcionki dla sumatora Vol.1

Stały kolor czcionki

Kolor czcionki wyświetlacza dla przepływu, temperatury, ciśnienia lub sumatora można ustawić na stałe:

[coL. F] / [coL. T] / [coL. P] / [coL. V]	Kolor czcionki
bk/wh	Czarno-biały
rEd	Czerwony
GrEn	zielony
żółty	żółty

Zmiana koloru

Alternatywnie można skonfigurować zmianę koloru wyświetlanego przepływu i temperatury w zależności od bieżącej wartości procesu:

[coL. F] / [coL. T] / [coL. P]	Kolor czcionki
r-cF	Czerwony = wartość procesu wewnątrz okna Zielony = wartość procesu poza oknem
G-cF	Zielony = wartość procesu wewnątrz okna Czerwony = wartość procesu poza oknem

Jeśli wybrano opcję „Zmiana koloru”, należy ustawić granice okna:

[cFL. F]: dolna wartość graniczna przepływu

[cFH. F]: górna wartość graniczna przepływu

[cFL. T]: dolna wartość graniczna temperatury

[cFH. T]: górna wartość graniczna temperatury

[cFL. P]: dolna wartość graniczna ciśnienia

[cFH. P]: górna wartość graniczna ciśnienia

Wartości graniczne [cFL.x] i [cFH.x] można wybierać dowolnie w zakresie pomiaru i są one niezależne od funkcji wyjść ustawionych dla OUT1 i OUT2.

Rys. 10: Przykład ustawienia [coL.x] = G-cF

10.5.5.1 Ustawianie parametrów przyciskami na urządzeniu: ustawienie kolorów wyświetlacza

▶ Przejdź do [EF] > [COLR].

Stałe ustawienie kolorów

▶ Wybierz [coL.x] i wybierz kolor czcionki dla wartości procesowej x lub sumatora: [bk/wh], [red], [green] lub [yellow].

Zmiana koloru

▶ Wybierz [coL.x] i wybierz ustawienie zmiany koloru w zależności od wartości procesowej x: [r-cF] lub [G-cF].
▶ Wybierz [cFL.x] i ustaw dolną granicę okna.
▶ Wybierz [cFH.x] i ustaw górną granicę okna.

10.5.5.2 Ustawianie parametrów przez IO-Link: Ustawienie koloru wyświetlacza

▶ Wywołać [Parameters] > [Display Setting].

Stałe ustawienie kolorów

▶ Wybierz [coL.x] i wybierz kolor czcionki dla wartości procesowej x lub sumatora: [bk/wh], [red], [green] lub [yellow].

Zmiana koloru

▶ Wybierz [coL.x] i wybierz ustawienie zmiany koloru w zależności od wartości procesowej x: [r-cF] lub [G-cF].
▶ Wyszukaj [Parameters] > [Window for colour change].
▶ Wybierz [cFL.x] i ustaw dolną granicę okna.
▶ Wybierz [cFH.x] i ustaw górną granicę okna.

10.6 Diagnostyka

10.6.1 Odczyt wartości sumatora

W przypadku sumatora można w dowolnym momencie odczytać następujące wartości:

• Aktualna ilość przepływu (= ilość zużyta od ostatniego zerowania).
• Ilość zużyta przed ostatnim zerowaniem.
• Czas w minutach od ostatniego zerowania.

10.6.1.1 Odczyt za pomocą przycisków urządzenia: wartości sumatora

▶ Podczas pracy urządzenia naciskaj przycisk [▲] lub [▼] do momentu wyświetlenia wartości sumatora.
▷ Po 30 s urządzenie powraca do wyświetlacza standardowego.

10.6.1.2 Odczyt przez IO-Link: wartości sumatora

▶ Wybierz [ Parameter] > [Totaliser].
▶ Odczytaj wartości zużycia.

10.6.2 Pamięć

Urządzenie zapisuje maksymalne i minimalne zmierzone wartości procesowe.

Wartość bieżącą można odczytać na wyświetlaczu urządzenia lub poprzez interfejs IO-Link.

Wartości dostępne do wyboru:

• [Lo. F]: Pamięć wartości minimalnej przepływu objętościowego
• [Hi. F]: Pamięć wartości maksymalnej przepływu objętościowego
• [Lo. T]: Pamięć wartości minimalnej temperatury
• [Hi. T]: Pamięć wartości maksymalnej temperatury
• [Lo. P]: Najniższa zarejestrowana wartość ciśnienia w instalacji
• [Hi. P]: Najwyższa zarejestrowana wartość ciśnienia w instalacji

Zaleca się wykasowanie pamięci w momencie, gdy urządzenie działa po raz pierwszy w normalnych warunkach pracy.

10.6.2.1 Ustawianie parametrów przyciskami na urządzeniu: Pamięć

Wyświetlanie pamięci:

▶ Przejść do menu [EF] > [MEM]
▶ Wybrać [LO.x] lub [HI.x], aby wyświetlić najwyższą bądź najniższą zmierzoną wartość procesową.

Kasowanie pamięci:

▶ Przejść do menu [EF] > [MEM]
▶ Wybrać [LO.x] lub [HI.x].
▶ Krótko naciśnij [●].
▶ Nacisnąć i przytrzymać [▲] i [▼].

▷ Wyświetli się [----].

▶ Krótko naciśnij [●].

Zaleca się wykasowanie pamięci w momencie, gdy urządzenie działa po raz pierwszy w normalnych warunkach pracy.

10.6.2.2 Ustawianie parametrów przez IO-Link: Pamięć

Wyświetlanie pamięci:

▶ Wybierz [Parameter] > [Memory] > [Flow] lub [Temperature] lub [Pressure].
▶ Wybierz [Lo.x] lub [Hi.x], aby wyświetlić najwyższą bądź najniższą zmierzoną wartość procesową.

Kasowanie pamięci:

▶ Wykonać komendę:

• [Reset Hi.x and Lo.x memory] > (kasowanie pamięci wartości najwyższej i najniższej)
• [Reset Lo.x memory] (kasowanie pamięci wartości najniższej)
• [Reset Hi.x memory] (kasowanie pamięci wartości najwyższej)

10.7 Funkcje diagnostyczne

10.7.1 Symulacja

Ta funkcja pozwala na symulację wartości procesowych i sprawdzanie reakcji sygnałów.

Po ustawieniu parametrów cr. UL, UL, OL i cr. OL można symulować wartości procesowe, które wywołują komunikat o błędzie lub ostrzeżenie.

Po uruchomieniu symulacji wartości sumatora są blokowane, a sumator poddawany symulacji jest ustawiany na wartość 0. Następnie symulowana wartość przepływu objętościowego wpływa na dany sumator. Po zakończeniu symulacji urządzenie przywraca wartości początkowe sumatora.

Podczas symulacji:

• Symulacja nie wpływa na bieżące wartości procesowe. Wyjścia działają zgodnie z wcześniejjszymi nastawami.
• Pierwotna wartość z sumatora pozostaje zapisana bez zmian, nawet jeżeli w rzeczywistości występuje przepływ objętościowy.

- Nie są dostępne żadne komunikaty błędów z bieżącej pracy. Symulacja powoduje tłumienie takich komunikatów.

Symulację można przeprowadzić dla następujących wartości:

Przepływ, temperatura, ciśnienie i odczyt licznika sumatora.

10.7.1.1 Ustawianie parametrów przyciskami na urządzeniu: symulacja

▶ Przejść do menu [EF] > [SIM].
▶ Wybierz[S. FLW], [S. TMP] lub [S. PRS] i ustaw wartość procesu do symulacji:
- Naciskaj [▲] lub [▼] aż do osiągnięcia wymaganej wartości procesu.
- Ostrzeżenia/błędy [OL], [crOL], [UL] i [crUL] pojawiają się, gdy zakres pomiarowy zostanie przekroczony lub nie zostanie osiągnięty.
▶ Wybrać [S. Tim] i ustawić czas symulacji w minutach.
▶ Wybierz [S. On] i ustaw funkcję:
- [On]: Rozpoczyna się symulacja. Wartości są symulowane przez czas zadany w [S. Tim]. Przerwać, naciskając dowolny przycisk.
• [OFF]: Symulacja jest nieaktywna.

10.7.1.2 Ustawianie parametrów przez IO-Link: Symulacja

▶ Wybrać [Parameter] > [Simulation].
▶ Wybierz [S. Tim] i ustaw czas symulacji w minutach.
▶ Wybierz [Parameter] > [Simulation] > [Flow] or [Temperature] lub [Pressure].
▶ Wybierz [S. FLW], [S. TMP] lub [S. PRS] /> i ustaw wartość przepływu do symulacji, [crUL], [UL], [OL] lub [crOL].
▶ Wybierz [Write to device].
▷ Zmienione wartości zostaną przesłane do urządzenia.
▶ Wybrać [Parameter] > [Simulation].
▶ Wykonaj komendę: [Start Simulation] (rozpoczęcie symulacji).
▷ Symulacja rozpoczyna się z ustawionymi parametrami.
▶ Aby zakończyć symulację: Wykonaj komendę: [Stop Simulation] (zakończenie symulacji).

10.7.2 Lokalizacja optyczna

Czujnik można zlokalizować zdalnie w systemie za pośrednictwem interfejsu IO-Link.

Gdy polecenie zostanie użyte, diody LED stanu przełączania będą migać, a 📍 IO-Link będzie migać na wyświetlaczu.

Wizualna lokalizacja przez IO-Link

▶ Wybierz [Identification].
▶ Wykonać komendę: [Flash On].
▶ Aby zakończyć proces migania: Wykonać komendę: [Flash Off].

10.7.3 Informacje o urządzeniu

W urządzeniu przechowywane są niezmienne informacje o urządzeniu. Należą do nich między innymi:

- Nazwa produktu

• Rodzina produktów
• Producent
  • Identyfikator producenta
  • Identyfikator urządzenia
• Numer seryjny
• Rewizja sprzętu / oprogramowania sprzętowego
• Opis

Ponadto do urządzenia można przypisać dalsze dowolnie definiowalne opisy o maksymalnej długości 32 znaków za pośrednictwem interfejsu IO-Link przy użyciu odpowiedniego oprogramowania do ustawiania parametrów. Należą do nich między innymi:

• opis specyficzny dla aplikacji
- opis funkcji
- opis lokalizacji

10.7.3.1 Odczyt za pomocą przycisków urządzenia: informacje o urządzeniu

▶ Przejdź do [EF] > [Info].
▶ Za pomocą przycisków [▲] i [▼] można przewijać widoki i odczytywać informacje o urządzeniu.

10.7.3.2 Odczyt lub ustawienie parametrów przez IO-Link: informacje o urządzeniu

▶ Wybierz [Identification].
▶ Odczyt informacji o urządzeniu lub edycja edytowalnych parametrów.

11 Rozwiązywanie problemów

Urządzenie posiada wiele funkcji auto diagnostycznych Monitoruje się ono automatycznie w trakcie pracy.

Urządzenie wyświetla ostrzeżenia i stany błędu mimo wyłączenia wyświetlacza. Informacje o błędach są również dostępne poprzez IO-Link.

Sygnały stanu klasyfikuje się wg zalecenia NAMUR NE107.

W przypadku jednoczesnego wystąpienia kilku zdarzeń diagnostycznych urządzenie wyświetla tylko komunikat diagnostyczny dot. zdarzenia o najwyższym priorytecie.

Jeżeli wartość procesowa jest błędna, pozostałe wartości procesowe wciąż są dostępne. Wyjątek: Jeśli wartość procesowa dla przepływu ulegnie awarii, żadne inne wartości procesowe nie są wyprowadzane.

Dodatkowe funkcje diagnostyczne są dostępne przez IO-Link → IO-Link opis interfejsu na stronie: documentation.ifm.com.

11.1 Komunikaty ostrzegawcze

Wskazanie wyświetlacza	Wyświetlacz LED	Problem/rozwiązanie
Wiersz tytułowy: [Short circuit OUT1/OUT2] Wiersz wartości procesowej: ----	Dioda LED OUT1 miga Dioda LED OUT2 miga	Zwarcie OUT1 i OUT2► Sprawdzić, czy na wyjściach przełączających OUT1 i OUT2 nie wystąpiło zwarcie lub przeciążenie.
Wiersz tytułowy: [Short circuit OUT1] Wiersz wartości procesowej: ----	Dioda LED OUT1 miga	Zwarcie na wyjściu OUT1► Sprawdź wyjście przełączające OUT1 pod kątem zwarcia lub przeciążenia.
Wiersz tytułowy: [Short circuit OUT2] Wiersz wartości procesowej: ----	Dioda LED OUT2 miga	Zwarcie OUT2► Sprawdź wyjście przełączające OUT2 pod kątem zwarcia lub przeciążenia.
Wiersz tytułowy: [Over limit] Wiersz wartości procesowej: [OL]	----	Powyżej zakresu wyświetlacza► Sprawdź zakres pomiaru.
Wiersz tytułowy: [Under limit] Wiersz wartości procesowej: [UL]	----	Poniżej zakresu wyświetlacza► Sprawdź zakres pomiaru.

11.2 Informacje o błędach

Wskazanie wyświetlacza	Wyświetlacz LED	Problem/rozwiązanie
Wiersz tytułowy: [Flow Error] Wiersz wartości procesowej:[ERROR]	----	Błąd pomiaru przepływu► Sprawdź pomiar przepływu.► Wymiana urządzenia.
Wiersz tytułowy: [Temp Error] Wiersz wartości procesowej:[ERROR]	----	Błąd pomiaru temperatury► Sprawdzić pomiar temperatury.► Wymiana urządzenia.
Wiersz tytułowy: [Pressure Error] Wiersz wartości procesowej:[ERROR]	----	Błąd pomiaru ciśnienia► Sprawdzić pomiar ciśnienia.► Wymiana urządzenia.
Wiersz tytułowy: [Critical over limit] Wiersz wartości procesowej: [cr. OL]	----	Powyżej zakresu pomiaru► Sprawdź zakres pomiaru.
Wiersz tytułowy: [Critical under limit] Wiersz wartości procesowej: [cr. UL]	----	Poniżej zakresu pomiarowego► Sprawdzić zakres temperatur.

W przypadku wystąpienia błędu, wyjścia reagują zgodnie z ustawieniami w [FOU].

12 Konserwacja, naprawa i utylizacja

Praca urządzenia jest bezobsługowa.

Naprawę urządzenia może przeprowadzać tylko jego producent.

▶ Zużyte urządzenie należy utylizować w sposób przyjazny dla środowiska zgodnie z obowiązującymi przepisami krajowymi.
▶ Zdefiniuj regularne interwały kalibracji zgodnie z wymaganiami procesu. Zalecenie: co 12 miesięcy.

Usługa kalibracji → certyfikatu kalibracji DAkkS ifm pod adresem www.ifm.com.

13 Ustawienia fabryczne

Menu	Parametr	Ustawienia fabryczne	Ustawienia użytkownika
EF	rTo	OFF
OUT1	SEL1	FLOW
	ou1	Hno
	SP1 / FH1	20%
	rP1 / FL1	19%
	ImPS1	10 l
	ImPR1	YES
	dS1	0 s
	dr1	0 s
	FOU1	OFF
OUT2	SEL2	FLOW
	ou2	I
	ASP2	0%
	AEP2	100%
	SP2 / FH2	40%
	rP2 / FL2	39 %
	ImPS2	10 l
	ImPR2	YES
	Din2	+EDG
	dS2	0 s
	dr2	0 s
	FOU2	OFF
CFG	uni. F	m3/h
	uni. T	°C
	uni. P	Bar
	dAP. F	0,6 s
	dAP. P	0,06 s
	P-n	PnP
	LFC	8 m3/h
	rEF. P	1013 mbar (101,3 kPa)
	rEF. T	15 °C
	cOF	0 bar
DIS	diS. L	L3. TP
	diS. U	d3
	diS. R	0°
	diS. B	75%
COLR	coL. F	bk/wh
	col. T	bk/wh
	coL. P	bk/wh
	col. V	bk/wh

Dane procentowe odnoszą się do końcowych wartości zakresu pomiarowego.
