SN53ES02AH - Mosogatógépek SIEMENS - Ingyenes használati útmutató

Márka	Siemens
Modell	SN53ES02AH
Terméktípus	Beépíthető mosogatógép
Magasság	86 cm (standard modell)
Szélesség	60 cm
Mélység	55 cm
Kapacitás	13 teríték
Elektromos ellátás	230 V, 50 Hz, 10 A
Víznyomás	0,05 - 1 MPa
Szórókar	2 (felső és alsó, szétszedhető)
Szűrőrendszer	Durva szűrő, mikroszűrő
Belső világítás	EmotionLight (opcionális)
Padlóvetítés	TimeLight (opcionális)
Résvilágítás	Gap Illumination (opcionális)
Vario fiók	Igen (eltávolítható)
Munkalap	Leszerelhető
Homlokzati ajtó	Eltávolítható (beépíthető)
Kezelőpanel	Beépített, cserélhető
Ajtótömítés	Alsó és felső, cserélhető
Túlfolyócső	Cserélhető
Javíthatóság	Alkatrészek elérhetők, felhasználó általi javítás lehetséges az útmutató szerint
Karbantartás	A szűrők, szórókarok és tömítések rendszeres tisztítása
Vízfogyasztás (becsült)	9,5 L ciklusonként
Energiafogyasztás (becsült)	0,92 kWh ciklusonként
Zajszint (becsült)	44 dB(A)

Gyakran ismételt kérdések - SN53ES02AH SIEMENS

Hogyan tisztítsam a mosogatógép szűrőit?

A szűrők tisztításához forgassa el a durva szűrőt az óramutató járásával ellentétes irányba, és vegye ki a szűrőrendszert. Ügyeljen arra, hogy idegen tárgy ne essen a kádba. Engedje le a mikroszűrőt, hogy eltávolítsa. Szerelje össze a rendszert a nyilak igazításával, és forgassa el a durva szűrőt az óramutató járásával megegyező irányba, amíg be nem pattan.

Hogyan cseréljem ki a felső szórókart?

A felső szórókar eltávolításához csavarja le (1), majd húzza lefelé (2). Felszereléshez helyezze be a felső szórókart, és szorosan csavarja a helyére. Az alsó kar behelyezéssel rögzíthető.

Hogyan távolítsam el a munkalapot?

A munkalap eltávolítása előtt húzza ki a készüléket, és vegye ki a beépítésből. Távolítsa el a két hátsó csavart (opcionális). Nyomja felfelé a munkalap alatti reteszelőkarokat, enyhén emelje meg a munkalapot előre, majd tolja hátra, hogy eltávolítsa.

Hogyan cseréljem ki a tápkábelt?

Húzza ki a készüléket, és csatlakoztassa le a vízellátást. Mozgassa a csatlakozókábelt fel és le, hogy kivegye a csatlakozóaljzatból. Felszereléshez helyezze be az új kábelt a csatlakozóaljzatba, amíg kattanást nem hall. Győződjön meg arról, hogy a csatlakozó megfelelően rögzült.

Hogyan cseréljem ki az alsó ajtótömítést?

Távolítsa el a két rögzítőkapcsot az alsó ajtótömítésen, válassza le a túlfolyócsatornát, és emelje fel a vízelvezetőt. Vegye ki a tömítést a belső ajtóból. Felszereléshez helyezze be a tömítést a zárócsappal együtt a belső ajtóba, és rögzítse a kapcsokkal.

Hogyan szereljem fel a Vario fiókot?

A Vario fiók szétszereléséhez hajlítsa be a fogantyú lábait, távolítsa el a fogantyút felfelé, majd tolja ki a műanyag betéteket kifelé. Felszereléshez kövesse a fordított sorrendet. Győződjön meg arról, hogy a lehajtható rudak megfelelően vannak elhelyezve.

Mit tegyek, ha a mosogatógép nem indul el?

Először ellenőrizze, hogy a készülék be van dugva, és a biztosíték nem égett ki. Győződjön meg arról, hogy az ajtó megfelelően be van csukva. Ha a probléma továbbra is fennáll, olvassa el az útmutatót a gyakori hibák diagnosztizálásához, vagy lépjen kapcsolatba az ügyfélszolgálattal.

Mi a maximális terítékkapacitás?

Ez a modell akár 13 standard terítéket is befogad, ami egy 4-5 fős család teljes mennyiségének felel meg.

Hogyan használjam az EmotionLight funkciót?

Az EmotionLight automatikusan bekapcsol az ajtó kinyitásakor. Cseréjéhez húzza ki a készüléket, távolítsa el a munkalapot és szükség esetén a jobb oldali oldalfalat, majd pattintsa ki és vegye ki az EmotionLight-ot. Szerelje be az újat, ügyelve a kábel megfelelő elhelyezésére, hogy elkerülje a sérüléseket.

Hogyan állítsam alaphelyzetbe a készüléket?

Az alaphelyzetbe állításhoz húzza ki a készüléket legalább 60 másodpercre, majd csatlakoztassa újra. Ez visszaállítja az elektronikát. Ha hibakódok továbbra is fennállnak, olvassa el az útmutatót a konkrét lépésekért.

HASZNÁLATI ÚTMUTATÓ SN53ES02AH SIEMENS

4.19.2 Montáz tésnéní dvirek

4.20.2 Montáz tésnéní dvirek

Prid montazi musi byt tese neni dvifek zkraceno na spravnou delku. Ta cini 1750 mm pro spotfebié s yskou 81 cm a 1 850 mm pro spotfebié s yskou 86 cm.

1 A Dokumentummal kapcsolatos informaciok 457

1.1 Fontos tudnivalok 457

1.1.1 Cel 457
1.2 Szimbólummagyarázat 457
1.2.1 Veszélyességi szintek 457
1.2.2 Veszelyt jelz szimbolumok 457
1.2.3 A figyelmeztetesek felepitese 458
1.2.4 Aitalanos szimbolumok 458

Biztonsag 459

2.1 AltalanosBiztonsagiutasItasok 459

2.1.1 Osszes haztartasi keszulek 459

Szerszamok es segedanyagok. 460

Javitás 461

4.1 A felsō burkolat cseréje 461

4.1.1 A felsb burkolat eltavolitasa 461
4.1.2 A felso burkolat elhelyezese 461

4.2 Kosarrendszer beszerelse 462

4.2.1 Tabletavezet teleptese a 86 cm-s modellbe 462
4.2.2 Az etazser behelyezese 462
4.2.3 A gozmosogatashoz hasznalt rekesz behelyezese 463

4.3 A varioDrawer fiok csereje 464

4.3.1 A varioDrawer fiok eltavolitasa 464
4.3.2 A varioDrawer fiok felszerelése 465

4.4 A szórókarok cseréje 466

4.4.1 Szórókar eltávolitása 466
4.4.2 A szorokar felszerelése 466

4.5 A szurok cserede 467

4.5.1 Szuró eltávolitása 467
4.5.2 Szurok felszerelse 467

4.6 A sütöptesi-szórófej felszerelése 468

4.7 A halózati kabel cseréje 469

4.7.1 A halózati kabel kihúzása 469
4.7.2 A halozi kabel csatlakoztatasa 469

4.8 A mosogatoszeres rekesz fedelenek csereje 470

4.8.1 A mosogatoszeres rekesz fedelenek eltavolitasa 470
4.8.2 A rugó behelyezése 470
4.8.3 A mosogatoszeres rekesz fedelenek felszerelse 470

4.9 A szennyvizszivattyu fedelenek csereje 471

4.9.1 A szennyvizszivattyu fedelenek eltavolitasa 47
4.9.2 A szennyvizszivattyu fedelenek telepitese 471

4.10 Az oldalpanel csereje 472

4.10.1 Az oldalpanel eltavolitasa 472
4.10.2 Az oldalpanel telepitese 473

4.11 A külso ajto cseréje 474

4.11.1 A külso ajto eltavolitasa 474
4.11.2 A külso ajto felhelysezese 475

4.12 A kezelöpanel cseréje 477

4.12.1 A kezelopanel eltavolitasa 477
4.12.2 A kezelopanel telepitese 477

4.13 Ajtorugok rogzitese 478
4.14 Labburkolat csereje 480

4.14.1 A labburkolat eltavolitasa 480
4.14.2 A labburkolat felszerelèse 480

4.15 Az alapburkolat cseréje 481

4.15.1 Az alapburkolat eltavolitasa 481
4.15.2 Az alapburkolat felszerelése 481

4.16 A tulfoyoc sereje 482

4.16.1 Tufolyo eltavolitasa 482
4.16.2 A tulfovofelszerelse 483

4.17 A belso ajto csereje 485

4.17.1 A belso ajto eltavolitasa 485
4.17.2 A belso ajto felszerelse 485

4.18 Az ajtózsanér cseréje 486

4.18.1 Az ajtzoaner eltavolitasa 486
4.18.2 Az ajtózsanér felszerelése 486

4.19 Az (also) gumitomités cseréje 488

4.21 Az EmotionLight csereje 491

4.21.1 Az EmotionLight eltavolitasa. 491
4.21.2 Az EmotionLight beszerelèse 491

4.22 A TimeLight csereje 494

4.22.1 A TimeLight eltavolitasa 494
4.22.2 A TimeLight beszerelése 494

4.23 Gap Illumination vilagitas csereje 495

4.23.1 Gap Illumination vilagitas ehtavolitasa 495
4.23.2 Gap Illumination vilagitas beszerelise 496

A dokumentummal kapcsolatos informaciok

1.1 Fontos tudnivalok

1.1.1 CéI

Ezek a javitasi tanacsek támogatjak a fogyasztot készulékek othoni megjavitzában a körneyezzettudatos tervezesról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.

InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.

Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.

1.2 Szimbóllummagyarázat

1.2.1 Veszelyességi szintek

A veszelyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszely súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Tablazat 1: Veszelyességi szintek

1.2.2 Veszelyt jelz szimbolumok

A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.

A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos informaciok

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-sély
	Nem ionizáló sugárzás veszélye

Tablazat 2: Veszelyt jelzo szimbolumok

1.2.3 A figyelmeztetesek felépitese

A jelen dokumentumban lévo figyelmeztetešek szabványositott megjelenésük és felépiétésük.


A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges kõvet- kezményei. A veszely megelözsésérszolgálo intézkedesek és tiltások.

Az alabbi péda egy olyan figyelmeztétst mutat be, amely az aram alatt levó alkaterśek okozla Āramutërese figyelmzet. Megemliti a veszely elkerulésere szolgálo intézkedst.


A VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdés elött legalább 60 ésodperccel valassza le a készülékeket az elektromos hálózatrol.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alabbi alfalanos szimbolumok hasznalatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
▶	Videós oktatóanyagra mutató hivatkozás
◎	A szükséges eszközök
✓	A szükséges feltetelek
¶	Feltétel (ha..., akkor...)
●	Eredmény
[Inditás]Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenitétt szöveg / ablak (a készülék kijelzőjén)

Tablazat 3: Altalanos szimbolumok

Biztonság

2.1 AltalanosBiztonsagiutasfasok

2.1.1 Osszes háztartásikészülék

Áramútes veszélye áram alatt levő alkatrészek miatt!

Az elektromos alkatreszek hibas javitasa aramuteshez gezeth!
A javitas megkzezdene elott legalabbb 60 masodpercevalaissa le a keszulkeket az elektromahlhozatrlo.
A javitas utan végeteussen a VDE 0701-nek vagy az orszagspecifkus szabalyozaksoknak megfelelo vizgatolat.

Éles peremek miatt fennaló sérulésveszély!

Viseljen védokesztyut.

Zúzódásveszély a javitás, karbantartás, hibaelháritas és szervizelés során a nehéz és MOZgo alkatrészek miatt

Viseljen vedocipot.
Biztositsa leeses ellen a nehez alkatrzeseket.
Ne dugja be a testreszeit a MOZgo alkatrzeszek koze.

Sérulhet a keszülék biztonsága / mukódése!

Elektrosztatikailag érzekeny alkatrészek (ESD-k) károsodásanak veszelye!

Kizarolag eredeti potalkatreszeket hasznaljon.
Ne erintse meg a modulokat, ideertve a csatlakozasokat es a vezetoket.

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Biztonsági Torx T20csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Torx T15 csavarhú-zó	Hossz: 80 mm
Laposfejú csavar-húzó	Hegy 10 mm x 1,6 mm x200 mm
Hosszűcsörő fógó[00340871]	Hossz: 200 mm, egyenes

4.1 A felsö burkolat cseréje

Követelmény:

A keszuleket levalasztotta az aramellatasrol.
A keszulek szabadon hozzaferheto.

4.1.1 A felso burkolat eltavolitasa

1. Tavolitsa el a két hatso (1) csavart (optionalis).
2. Húzza a burkolat alatti két fogókat felfelé (2).

1. Eloi enyhén emelje meg a felsó burkolatot (3).
2. Húzza el a felsö burkolatot a hatsó vegétöl (4).
3. Távolítsa el a felsó burkolatot.

4.1.2 A felso burkolat elhelyezese

1. Rögzütse a felsö burkolat帽子ö részét a vezetökeb a rögzitöperemek (1) segitségevel.

1. Nyomja elore a felsbo Burkolatot (2).
2. Nyomja lefelé a felsö burkolat elejét, amig a rögzitökarok hallhatoan a helyükre nem kattannak (3).
3. Csavarja vissza a két csavart (4) (optionalis).

Javitás

4.2 Kosarrendszer beszerelèse

Kovetelmeny:
Az erintet kosarat kivettek a keszulékböl.

4.2.1 Tabletavezeto telepitese a 86 cm-s modellbe

Kulonleges eszkozok

Tabletavezto [00614935]
Etazser [00618565]

1. Helyezze be a tablettavezetot atloan a kosar elejere.
2. Allitsa kozepre a tabletavezet, es pattintsa be a helyere.

4.2.2 Az etazser behelyezese

Kulonleges eszkozok

Tabletavezeto [00614935]
Etazser [00618565]

Cseszek mosogataskor az etazser felhajthato. Ezzel csokkenthei a cseszek aljan meggyloviz mennisyeget. Magas poharak mosogatasa eselen javasoljuk, hagy hajtsa le az elaszert. Ha a felsosakarban opcnionals muanyag rekes van, elbbtavoltsa el ezt.

1. Távolítsa el a muanyag rekeszt.

1. Pattintsa az etazsera helyere.

1. Hajtsa fel a fulet.

Javitás

1. Helyezze be az elmosogatni kivant edenyeket.

4.2.3 A gozmosogatashoz hasznalt rekesz behelyezese

Kulonleges eszkozok

Tabletavezet6 [00614935]
Etazser [00618565]

Helyezze a gozmosogatashoz hasznalt rekeszt a vogeivel a kosarrendszer ala.

Javitás

4.3 A varioDrawer fiok csereje

1. Hajlitsa befele a fogantyufuleket.

4.3.1 A varioDrawer fiok eltavolitasa

1. Felfelé húzva távolitsa el a fogantyut.

2. Nyomja kifele a muaryag oldalbeteteket, es nyomja oket felfel, el a kerettol.

Javitás

1. A gezetöfuleket övatosan fordtsa kifelé.

1. Huzza ki a fulekbol az osszecsukhato villakat.

2. Eloi nyomja ki a fémkeretet a tartókból.

1. Nyomja kifelé a fémkeretet hátraféle a gezetöból.

4.3.2 A varioDrawer fiok felszerelèse

Az elhelyezest forditott sorrendben végezze.

Javitás

4.4 A szórákarok cseréje

4.4.1 Szórókar eltávolítása

1. Csavarja ki a felso szorokart (1) es huzza lefelé az eltavolltasahoz (2).

1. Húzza lefele az also szórókat az eltávolitásához.

4.4.2 A szórkar felszerelése

1. Helyezze be az also szórókart.
   A szorokar bekattan a helyere.
2. Helyezze be a felső szórókat és csavarja be szorosan a helyére.

Javitás

4.5 A szürök cseréje

4.5.1 Szuro eltavolitasa

1. Fordltsa el a durvaszurot az oramutato jarasaval ellentetes iranyba (1), es tavolitsa el a szurorendszert (2).

Vigyázzon arra, hogy ne essenek idegen tárgyak a szerelvenybe.

1. Huzza le a mikroszurot az eltavolitashoz.

4.5.2 Szurok felszerelése

1. Szerelje vissza a szurórendszert. Győzödn meg arról, hagy a durvaszürón levő zárópeckek a helyükre kattan-janak.
2. Helyezze be a szuró t keszülékbe, és forditsa el a durvaszüró az oramutato jará-salval megegyezi iranyba.
   Ellenőnzze, hagy a nyilak illeszkedjenek egymashoz.

Javitás

4.6 A sütöptepsi-szórófej felszerelése

1. Vegye ki a felso kosarat.
2. Helyezze a sutolepsi-szorofejet a tartoba (1), es forditsa el jobbra (2).

A sutotepsi-szorofej bekattan a helyere.

Javitás

4.7 A halózati kabel cseréje

Követelmeny:

A keszüléket levalasztotta az aramellatásrol.
A keszüléket levalasztotta vizellatársól.
A készülékek szabadon hozzaféhetok.

4.7.1 A halózati kabel kihúzása

Ovatosan MOZgassa a halzati kabelt fel es le, es huzza ka csatlakozaojzbatbol.

4.7.2 A halózati kabel csatlakoztatasa

FIGYELEM!

A fócsatlakozó tulmelegedésé!

Jzveszely

• Határozott mozdulattal csatlakoztassa a halózati kabel kattanásig.

Csatlakoztassa a halo zali kabel dugojat a csatlakozoljzathoz, amig a dugo hallatoan a helyere nem kattan.

Javitás

4.8 A mosogatoszeres rekesz fedelenek csereje

Emelokent egy kis csavehuzot hasznalhat.

Követelmény:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról
Az ajtó nyitva van.
A mosogaloszeres rekesz fedele nyitva van.

4.8.1 A mosogatoszeres rekesz fedelenek eltavolitasa

1. Csuszta tasa be a mosogatoszeres rekesfedelet 5 mm-rel.
2. Emelje fel a mosogatoszeres rekesz fedelet z vezetosinek also rzesen, es emelje ki a fedelet a vezetosinek felso rzesen.
3. Távolitsa el a rugó.

4.8.2 A rugo behelyzese

1. Helyezze a rugo hosszabbik veget az adagolro rgztofurataba (1).

1. Helyezze a rugó rovidebbik végét a mosogatoszeres rekesz fedelének rögzitó furataba (2).
2. Nyomja be a fedelet az adagolóba (3).

4.8.3 A mosogatoszeres rekesz fedelenek felszerelse

1. Helyezze a mosogatoszeres rekesz fedelet 5 mm-rea teljesen nyitott pozici elott a verzetosinekre az egyik aldalon. Enyhén nyomja le az ellenkezoldalt a verzetosinekeb.
2. Ellenorizzee a mosogatoszeres rekesz felidelnek mukodeset.

Javitás

4.9 A szennyvizszivattyu fedelenek csereje

Kovetelmeny:

EItavolitotta a kosarat.
Eltavolitotta azsuroket.467

4.9.1 A szennyvizszivattyu fedelenek eltavolitasa

1. Merje ki a benne levovizet.

Szukseg eseten hasznaljon szivacsot.

1. Fesztse le a szivatyufedelet egy kanallal, es fogja meg a keresztdarabnai fogva.

1. Szögen emelje fel befele a szivattyufedelet, es tavolitsa el.

4.9.2 A szennyvizszivattyu fedelenek telepitese

Helyeze be a szivattyufedelet (1), es nyomja le (2).

A szivattyufedel bekattan a helyere.

Javitás

4.10 Az oldalpanel cseréje

Követelmeny:

A keszüléket levalasztotta az aramellátásrol.
A keszüléket leválasztotta a vizellatásrol.
A keszülékek szabadon hozzaféretök.
Szabadonallo keszulekek: eltavolitotta a felsb burkolatot. 461

4.10.1 Az oldalpanel eltavolitasa

1. Távolítsa el csavarokat az oldalpanelból (1).

Abra 1: Teljesen beepithefo

1. Dontse az oldalpanelt enyhén kifelé a felsó részen (2).
2. Engedje le az oldalpanelt, es huzza ki az az alapcsatornabol (3).

Javitás

4.10.2 Az oldalpanel telepitese

1. Helyezze az oldalpanelt az alapcsatornaba (1).

Abra 2: Teljesen beepithet

1. Nyomja az oldalpanelt a keszülékhez (2).
2. Rögziltse az oldalpanell csavarokkal (3).

Javitás

4.11 A külso ajtó cseréje

Követelmény:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket leválasztotta a vizellátásrol.

4.11.1 A külso ajto eltavolitasa

Tavolitsa el casyarokat az alabbi lépésekben leirt modon.

1. Nyissa ki az ajtót.
2. Tavolitsa el a négy csavart.

3.

Tarta meg az ajtot az egyik oldalon.

Tavolitson el két csavart.

Javitás

4.11.2 A külso ajto felhelyezese

Kovetelmeny:

Az ajtoszigetelest megfeloen pzionaltak es rozgtetettk a kulso ajto balsejere.
A zsanerok a kulso ajtoban vannak
1. Csukja be a belso ajt ot anelkul, hogy becsapna.

1. Tolja a külso ajtól felfelé a kezelöpanel alá (1).

1. Nyomja a külso ajtó a belso ajtonak, és tartsa meg igy (2).

4.

Tartsa meg az ajtóz egyik oldalon.

Javitás

Nyissa ki az ajtó,és rogzitse két csavarral (4 x 11 mm-es fémcavarok).

1. Rögztse a külso ajtôn négy csavarral (4 x 11 mm-es fémcavarok).

4.12 A kezelöpanel cseréje

Ha egy kezelomodul meghibasodott, a teljes kezelopanelt ki kell cserelni

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról
Eltavolitotta a kulso ajtot.
Eltavolitotta a kuls oajt o (teljesen beepihet / beepihet)

4.12.1 A kezelöpanel eltávolítasa

1. Valassza le az elektromos csatlakozókat éz az alacsony szintü öblitószer-érzekelöról a kezelöpanelen (1, 2).

1. Huzza ki a földelokkabelt (3) (optionalis).
2. Nyissa ki a keszülék ajtajat.

3. Fogja meg a kezelöpanelt, hogy ne essen le.

4. Tavolitson el hat csavart.

1. Távolitsa el a kezelöpanelt.

4.12.2 A kezelopanel telepitese

Hasznaljon 4 x 16 mm-es csavarokat.

Az elhelyezest forditott sorrendben végEZe.

Javitás

4.13 Ajtorugok rogzitese

1. Távoltsa el rugóketel-vezetó fedelét.

2.1.Nyissa kiresniryae az ajtot (1).

1. Rögzítse az alapcsatorna horonyába (2).
2. Lassan csukja be az ajtot (3).

A rugokotel automatikusan ilskedik az ajtószanérhoz.

Javitás

3.1. Enyhén csukja be az ajtót (4).

1. Vyghe hatra a hornyot, es engede jef el azjtozansert (5). 3. Nyisska ki az ajtó (6).

1. Ismételje meg a folyamatot a készülk ésik oldalan.

4.14 Labburkolat csereje

A labak egyformak, es megcerelhetok.

Követelmény:

A keszüléket levalasztotta az aramellatársól.
A keszüléket levalasztotta a vizellatársól
Eltavolitotta a kulso ajtot.
Eltavolitotta a kulosajtot (teljesen beepithet / beepithet).

4.14.1 A labburkolat eltavolitasa

1.

Helytelen eltavolitas.

Ha a labburkolatot oldt meglazlifja es eltavolitj, meglortenhet, hagy letorik ket konzol. Ha csa z egyik konzol serul, az aldal cserelheto, mert a konzolok egyformak. Javasolujk, hagy helyezezen valamit a keszulek el odalra, hagy konnyitsen a labbal rendlekezo labburkolat terheliesen.

1. Nyuljon be a gezetokbe (1) egy csavarhuzóval, és lefelé nyomással oldja ki a rog-zitoket.

1. Emelje fel a panelt.

2. Elore huzva tavolitsa el a labakat (1).

4.14.2 A labburkolat felszerelése

1. Helyezze be a labakat.
2. Illessze a labburkolatot felûre (1), és nyomja le addig, amíg hallhatoan a helyere nem kattan (2).

Javitás

4.15 Az alapburkolat cseréje

Az alapburkolat alul van az elso reszen.

Követelmény:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról
Eltavolitotta a butorlapot (optionalis).
Eltavolitotta a kulso ajtó.
EItavolitotta a kulso ajtot (teljesen beepithetof / beepithetof).
Eltavolitotta a labburkolatot (opcionalis).→480

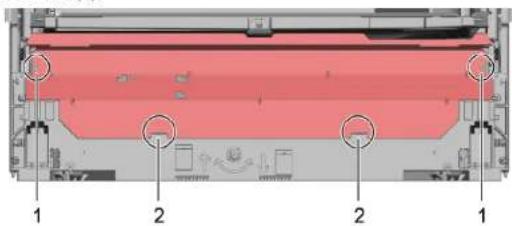

4.15.1 Az alapburkolat eltavolitasa

1. Tavolitson el két csavart (1).

1. Lazitsa meg a rogzilfoelemekel (2).

3.Ovatosan dontse elore az alapburkolatot (1).

4.

A modellsorozattol fuggoen az EmotionLight csatlakozoja meg az alj zathoz leht rozgitve.

Válassza le a cislakozó r o rgztobutyoknél, éh uzza hatafelé (opcnionalis) (2).

4.15.2 Az alapburkolat felszerelèse

Az alapburkolat felszerelését forditott sorrendben végezze.

Javitás

4.16 A tulfolyo cseréje

A tulfolyo a keszulék elso részenek also teruleton talalhato.

Követelmény:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról.
A butorlapot (optionalis) eltavolittak.
Eltavolitotta a kulso ajtó.
Eltavolitotta a labburkolatot (opcionalis).→480
Eltavolitotta az alapburkolatot. 481

4.16.1 Tulfoyo eltavolitasa

Maradekviz

A lefolyotomlo eltavolitasa utan amaradek viz kifolyhat.
Fogja fel vagy szivja fel a vizet a medencebol egy fecskendovel.

1. Pattintsa ki a felso rogzitot (1, 2).

1. Lazitsa meg a felso rogzitoelemet.

3.1.Helyezzen be egy csavarhuzot a femkonzol ala (1).

1. Gyengeden emelje fel a femkapcsot (2).

Javitás

1. Emelje fel a tufolyot.

4.16.2 A tulfolyó felszerelese

A tufolyo helytelen felszerelse kovetkeztuben vizkár lephet fell! Helyeze be helyesen a tufolyot a keszulék ajara az alapcsatorna veze-tóbe. Pattintsa a tufolyot megfeleloen a helyere a fels részen.

1. 1. Helyezze el a tulfolyot (1).

2. Vigye a tulfolyot a zarhoz (2).

3. Nyomja a tulfolyot a zarvezetobe (3).
   4.Ovatosan helyezze be a tufolyot (4).
4. Pattintsa be a tulfolyot (5).

Javitás

1. Ellenorizze a megfelio beszerelst a bal es a jobb oldalon. 3. Ellenorizze, hogy megfeloen a helyen van-e.

1. Pattintsa ra a bal es a jobb oldalon talalhato femkapcsot.

4.17 A belso ajto csereje

Kovetelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket leválasztotta a vizellátásrol.

4.17.1 A belso ajto eltavolitasa

1. Távolítsa el csavarokat (1).
2. Felfelé húzva távolítsa el a belsö ajtó (2).

1. Rögztse az ajtózsanér csavarokkal.
2. Helyezzen egy belso ajtot az ajtozsanerna.
3. Rögztse a bels öjttc savarokkal.

4.17.2 A belso ajto felszerelse

1. Hajlitsa a gumitomitest elore.
2. Vigny a belso ajtot a gumitomités mogé.
3. Csuksjbe a belso ajtot.
4. Hajlitsa a gumitomitest felfel. Az oldalso részek felfelé mutatnak.
5. Vigyte az ajtózananét felfelé.

Javitás

4.18 Az ajtózsanér cseréje

Követelmény:

A keszüléket levalasztotta az aramellátásrol.
A keszuleket levaliasztotta a vizellatasról.
A keszülékek szabadon hozzaféretök.
Eltavolitotta az oldalpanelt. 472
Eltavolitotta a kulsa jtot.
Eltavolitotta a belso ajtot.
Eltavolitotta a kezelopanelt. 477
Megjavltotta az ajtorugokat.478
Eltayolitotta laabburkolatot.480
Eltávolította az alapburkolat.→481
Eltavolitotta a tuftolyot. 482

4.18.1 Az ajtozanan er eltavolitasa

1. 1. Csavarhuzóval nyissa ki a rogzitohorgot (1).

2. Húzza elore a z ajtózsanert (2)

1. Valassza le az ajtószanérról a földelcsatlakozást.

4.18.2 Az ajtózananér felszerelése

Áramütes veszelye áram alatt levő alkatrészek miatt!

Eletveszély a nem megfelelo javitás okozta áramutés miatt

Az elektramos alkatrzesek javfatasat kizarolag képsett elektrumszeresz végeshti.
A javatis utan vageztesen a VDE 0701-nek vagy az orszagspecifikus szabalyozaskon megfelelo vizgazalot.

Javitás

1. 1. Helyezeze a zsanert a keszulekre (1).

2. Tolja lefele (2) a zsanert addig, amig a keszulkehz nem csatlakozik.

2.

Egy hiányzó födelö csatlakozás halózati feszültseget okozhat az aj-toban.

Hozza letre a fodelo csatlakozast.

4.19 Az (also) gumitōmītes cseréje

Kovetelmeny:

A keszüléket levalasztotta az aramellátásrol.
A keszüléket leválasztotta a vizellatásrol.
Eltavolitotta a külso ajtôt.
Eltavolitotta az alapburkolatot. 481
Eltavolitotta a Iabburkolatot (opcionalis). 480
Eltavolitotta az ajtórugókat.
Eltavolitotta a kezelopane
Eltavolitotta a jobb also reszen levokabelkogetartot.

4.19.1 A gumitōimits eltávolitasa

1. Távolítsa el a két rögzitóelemet az also gumitòimitsre (1, 2).

1. Valassza le a tullolyot.

1. Emelje fel a tufolyot.

Javitás

1. Távolítsa el az also gumitómitést a belso ajtoról.

4.19.2 A gumitōimits felhelyezese

1. Helyezze fel a tomitosapkakat a tomitoruddal ellatott gumitomites jobb es bal oldalara.

1. Helyezze a tomitosapkaval ellatott gumitomitest a belsa jtoba.
2. Rögtütse a gumitōmtēst két rögztöelemmel.

Javitás

4.20 A (felsö) gumitömités cseréje

Követelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket leválasztotta a vizellátásrol.

4.20.1 A gumitomités eltavolitasa

Tavolitsa el gumitomitest a belso keretbol.

4.20.2 Gumitömités felhelyezese

A gumitomét est a felhelyezes elott megfelelo hosszúsagura kell vagni. Ez 1750 mm a 81 cm magas keszülékek, illetve 1850 cm a 86 cm magas kszülékek eseten.

1. Keszítse elő a megfelelo gumitömitést.
2. Biztositsa a tomtotprofil helyes beszerellesi pozicjat.

1. A feher pontnak egy vonalban kell lennie a toitoszalaggal.

4

A tomtés nem leht hullamzó, és nem huzóchat a sarkoknál. A tomtést a végeken atlósan kell évagnl, és az eiöl levő tartály aljá bezetni.

Allfisa a tomites vegét egyenesen elore a belso ajto alatt. A tomitesnek a leheto legjobban a tartaly oldalahoz kell nyomodnia.

Helyesen felhelyezett gumitomités:

Javitás

4.21 Az EmotionLight cseréje

Az EmotionLight az oblitotartaly kulsrzesenek felsfelben van.

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról.
A keszulekek szabadon hozaferhetok.
Eltavolitotta a felsb burkolatot (optionalis).
Eltavolitotta a jobb oldali panell (optionalis).→472

4.21.1 Az EmotionLight eltavolitasa

1. Valassza le hátul a rogzitohorgot (1).

1. Felfele huzva tavolitsa el a tartot (2).

2. Húzza ki a csatlakozóbal (a készülék elejenek jobb als o reszén van).

3. Távolitsa el az elektromos csatlakozást a tapegységból.

1. Távolitsa el az EmotionLight vilagitast a készülékból.

4.21.2 Az EmotionLight beszerelése

1. Helyezze a tartot az oblitotartaly vázába (1).

Javitás

1. Pattintsa le a rogzitohorgot (2).

3

FIGYELEMI

Helytelen beszerelés!

Kabelserules az ajtzoanernel.

Helyezeză kábela az ajtózsaneherz (a lemezpant é az obitortárykòzét) ügy, hógy a możg alkatreszek ne kárositsak.

A kabelt a jobb also részre szerelje be.

Javitás

Abra 3:Lapoebel

4. Csatlakoztassa a csatlakozot.

4.22 A TimeLight csereje

A TimeLight vilagitast kizarolag egyben cserelje ki.

A TimeLight modul az alapburkolat hatso részéhez van rogzitve.

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
A keszüléket levalasztotta a vizellatársól
Eltavolitotta a labburkolatot. 480
Eltavolitotta es megforditotta az alapburkolat.481

4.22.1 A TimeLight eltavolitasa

1. Hajlitsa a rozgitolemeket (1) enyhén kifelé.

1. Húzza ki a TimeLight modult felfèle iranyban a gezetöból (2).

4.22.2 A TimeLight beszerelése

1. Hajlitsa vissza a rozgitselemeket (1).

1. Nyomja a TimeLight modult a gezelöbe (2).
2. Csallakoztassa az elektromos csallakozast.

Javitás

4.23 Gap Illumination vilagitas csereje

Követelmeny:

A keszüléket levalasztotta az aramellátásrol.
A keszüléket leválasztotta a vizellatásrol.
Szetszerelte a külso ajtó.
Eltavolitotta kezelopanelt.

4.23.1 Gap Illumination vilagitas ehtavolitasa

1. 1. Valassza le a rogztloelemet (1).

2. Tavolitsa el az elektromos csallakozast a mukodetomodulbol (2).

2.1. Valassza le hátul a rogztöhorgot (1).

1. Tavolitsa el a fenyszalagot (2).

Javitás

3.1. Valassza le a rogztohorgot (1).

1. Emelje fel a PCB-t a tartóval, és távolítsa el a mücködtetőmodul vizaból (2)

4.23.2 Gap Illumination vilagitas beszerelèse

1. Helyezze a PCB-tartôt a mūkötdetömodul vázába

1. Huzza meg addig, amig egy kattano hangot nem hall.

1. Szerelje be a fenyszalagot, es huzza meg addig, amig egy kattano hangot nem hall.

1. Csatlakoztassa a gezetéket a muködtetömodulhoz.

4.5.2 Montáz filtrov

1. Znovu zmontujte filtracny system. Uistite sa, ze aretacny vystupky na filtri na hrube necistoty zacvakla na svoje miesto.
2. Filtracny system vozte do spotrebica a filter na hrube necistoty otocte v smere hodinovych ruciciek. Uistite sa, Ze sa oznacenia slky zhoduju.

Oprava

4.16.2 Montáz prépadóvo vedenia

Skody sposobene vodou kvoli nespravnej montazi prepadoveho vedenial Spravne vlozte prepadov evedenie dole do vocidla zakiadneho zfabu. Zacvaknite prepadov evedenie spravya na sovie miesto hare.

1. 1. Umiestnite presupodov vedenie (1).

2. Presunte prepadove vedenie do tesnenia (2).

3. Zatlacte prepadove vedenie do vodidla tesnenia (3).
   4.Prepadové vedenie (4) vlozte presne.
4. Zacvaknite prepadov vedenie (5).

Oprava
