SN53ES02AH - Máquinas de lavar loiça SIEMENS - Manual de utilização gratuito

Marca	Siemens
Modelo	SN53ES02AH
Tipo de produto	Lava-louças embutível
Altura	86 cm (modelo padrão)
Largura	60 cm
Profundidade	55 cm
Capacidade	13 talheres
Alimentação elétrica	230 V, 50 Hz, 10 A
Pressão da água	0,05 – 1 MPa
Braços aspersores	2 (superior e inferior, removíveis)
Sistema de filtragem	Filtro grosso, microfiltro
Iluminação interna	EmotionLight (opcional)
Projeção no chão	TimeLight (opcional)
Iluminação de gap	Gap Illumination (opcional)
Gaveta Vario	Sim (removível)
Tampo de trabalho	Desmontável
Porta frontal	Removível (integrável)
Painel de controle	Integrado, substituível
Vedação da porta	Inferior e superior, substituíveis
Conduto de transbordamento	Substituível
Reparabilidade	Peças de reposição disponíveis, reparos possíveis pelo usuário conforme manual
Manutenção	Limpeza regular dos filtros, braços aspersores e vedações
Consumo de água (estimado)	9,5 L por ciclo
Consumo de energia (estimado)	0,92 kWh por ciclo
Nível de ruído (estimado)	44 dB(A)

Perguntas frequentes - SN53ES02AH SIEMENS

Como limpar os filtros da lava-louças?

Para limpar os filtros, gire o filtro grosso no sentido anti-horário e remova o sistema de filtragem. Certifique-se de que nenhum corpo estranho caia no tanque. Abaixe o microfiltro para removê-lo. Remonte o sistema alinhando as setas e girando o filtro grosso no sentido horário até que ele se encaixe.

Como substituir o braço aspersor superior?

Para remover o braço aspersor superior, desparafuse-o (1) e puxe-o para baixo (2). Para montar, insira o braço aspersor superior e aperte-o firmemente no lugar. O braço inferior se encaixa ao ser inserido.

Como remover o tampo de trabalho?

Antes de remover o tampo de trabalho, desconecte o aparelho e desembutir. Remova os dois parafusos traseiros (opcional). Empurre para cima as alavancas de travamento sob o tampo de trabalho, levante ligeiramente o tampo para a frente e empurre-o para trás para removê-lo.

Como trocar o cabo de alimentação?

Desconecte o aparelho e desligue o fornecimento de água. Movimente o cabo de conexão para cima e para baixo para retirá-lo do soquete. Para montar, insira o novo cabo no soquete até ouvir um clique. Certifique-se de que o conector esteja bem fixo.

Como substituir a vedação da porta inferior?

Remova os dois clipes de fixação na vedação da porta inferior, solte o canal de transbordamento e levante a calha. Retire a vedação da porta interna. Para a montagem, insira a vedação com a aba de fechamento na porta interna e fixe-a com os clipes.

Como instalar a gaveta Vario?

Para desmontar a gaveta Vario, dobre as pernas da alça para dentro, remova a alça por cima e empurre os insertos de plástico para fora. Para a montagem, siga a ordem inversa. Certifique-se de que as hastes rebatíveis estejam bem posicionadas.

O que fazer se a lava-louças não ligar?

Verifique primeiro se o aparelho está conectado e se o fusível não queimou. Certifique-se de que a porta esteja bem fechada. Se o problema persistir, consulte o manual para diagnosticar falhas comuns ou entre em contato com o serviço pós-venda.

Qual é a capacidade máxima em talheres?

Este modelo pode acomodar até 13 talheres padrão, o que corresponde a uma carga completa para uma família de 4 a 5 pessoas.

Como usar a função EmotionLight?

O EmotionLight acende automaticamente ao abrir a porta. Para trocá-lo, desconecte o aparelho, remova o tampo de trabalho e a parede lateral direita, se necessário, depois desencaixe e remova o EmotionLight. Instale o novo colocando o cabo corretamente para evitar danos.

Como redefinir o aparelho?

Para redefinir, desconecte o aparelho por pelo menos 60 segundos e reconecte-o. Isso permite redefinir a eletrônica. Se códigos de erro persistirem, consulte o manual para etapas específicas.

MANUAL DE UTILIZADOR SN53ES02AH SIEMENS

1.1 Būtiska informação 540

1.1.1 Merkis 540
1.2 Simbolu skaidrojums.. 540
1.2.1 Bistamibas limeni 540
1.2.2 Bistamibas symboli 540
1.2.3 Bridinajumu struktura 541
1.2.4 Vispärtgie symboli 541

Drosiba. 542

1.1.1 Finalidade 704
1.2 Explicação dos sintoblos 704
1.2.1 Niveis de perigo. 704
1.2.2 Simblos de perigo 704
1.2.3 Estrutura dos avisos 705
1.2.4 Simbolosgerais 705

A Seguranta. 706

2.1 Instruções gerais de segurança 706

2.1.1 Todos os eletrodométricos 706

Ferramentas e auxiliares. 707

Reparacao. 708

4.1 Substituir o tempo 708

4.1.1 Remover o tempo 708
4.1.2 Instalar o tempo 708

4.2 Instalar o Sistema de cesto. 709

4.2.1 Instalaracalha para pastilhaspara o modelo de 86cm .709
4.2.2 Instalar o clipe de suporte de chavenas 709
4.2.3 Instalar o inserto de vaporeira 710

4.3 Substituir a gaveta vario 711

4.3.1 Remove a gaveta vario 711
4.3.2 Instalaragavetavario 712

4.4 Substituir os braços aspersores 713

4.4.1 Remove o braço aspersor 713
4.4.2 Instalar o braço aspersor 713

4.5 Substituir os filtros 714

4.5.1 Remover o filtro 714
4.5.2 Instalar os filtres.. 714

4.6 Instalaracabeca aspersora para assadeiras 715

4.7 Substitu o cabo de alimentacao 716

4.7.1 Desligar o cabo de alimentacao 716
4.7.2 Ligar o cabo de alimentacao 716

4.8 Substituir a tampa do detergente 717

4.8.1 Remove a tampa do detergente 717
4.8.2 Inserir a mola 717
4.8.3 Instalar a tampa do detergente 717

4.9 Substituir a tampa da bomba de agua de esgoto 718

4.9.1 Remover a tampa da bomba de agua de esgoto 718
4.9.2 Instalar a tampa da bomba de agua de esgoto 718

4.10 Substitu o painei lateral 719

4.10.1 Remover o paineI lateral 719
4.10.2 Instalar o paineI lateral 720

4.11 Substituir a porta exterior 721

4.11.1 Remove a porta exterior 721
4.11.2 Instalar a porta exterior 721

4.12 Substituir o paine de comandos 723

4.12.1 Remover o paine de commandos 723
4.12.2 Instalar o paine de comandos 723

4.13 Fixar as molas da porta 724
4.14 Substituir o painei inferior 726

4.14.1 Remover o painel inferior 726
4.14.2 Instalar o painei inferior 726

4.15 Substituir a plac da tomada de base 727

4.15.1 Remove a placda tomada de base 727
4.15.2 Instalar a plac da tomada de base 727

4.16 Substitir a calha de transbordamento 728

4.16.1 Remover a calha de transbordamento 728
4.16.2 Instalaracalha de transbordamento 729

4.17 Substituir a porta interior 731

Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparacao auxiliam o consumidor na reparacao de aparelhos por ele,. proprioa de accordo com o regulamento de "Eco-design" aplicavel (a partir de 03/2021). Estas contentem informacoes sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

En caso de duvidas, entre em contacto com oignon service de apolo ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparacao tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Niveis de perigo

Os níveis de征求意见 são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.

Nível de avis Significado
PERIGO	A não observança da mensagem de avisso的结果a em morte ou ferimentos gra-ves.
AVISO	A não observança da mensagem de avisopode resultar em morte ou ferimentosgraves.
CUIDADO	A não observança da mensagem de avisopode resultar em ferimentos ligeiros.
ATENÇÂO!	A não observança da mensagem de avisopode resultar em danos materiais.

Tabela 1: Niveis de perigo

1.2.2 Simbolos de perigo

Os símbolos de perigo são representações sintólicas que dão uma indentação do tipo de perigo.

Neste documento são'utilizados os seguintes SYMBOLOS de perigo:

Símbolo de perigo Significado
!	Mensagem geral de征求意见
9	Perigo de tensão电解tica
	Risco de explosão
	Perigo de cortes

Sobre este documento

Simbolo de perigo Significado
	Perigo de esmagamento
	Perigo de superficies quentes
	Perigo de campo eletromagnético intenso
	Perigo de radiação não-ionizante

Tabela 2: Simbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos;neste documento possuem um aspeto normalizzato e uma estrutura normalizada.

Tip e origem do perigo!

Possiveis consequencia de ignorar o perigo / aviso.

Medidas e proibicoes para prevenir o perigo.

O靼. O segunde exemple在哪o loa quado averte contra chocues elétricos devidao a partes sob tsão. A medida para evitar o perigo émentionada.

Morte por eletrocussao

Desíligue os apareiros da alimentação eletrica pelo menos 60 segundos antes de.iniciar as reparações.

1.2.4 Simbolos gerais

Neste documento são utilizes os seguients simbolos gerais:

Simbolo ger. Significado
i	Identificacao de uma dica especial (texto e/ou ilustracao)
f	Identificacao de uma dica simples (apes nao texto)
	Identificacao de uma ligaacao para um tu- torial em video
	Identificacao das ferramentas necessarias
	Identificacao das condições previas ne- cessarias
if	Identificacao de uma condição (se ..., en- tao ... )
	Identificacao de um resultado
Iniciar Identificacao de uma tecla ou botão
[00123456] Identificacao de um numero de material
Estado Identificacao de um texto exibido / janela (no visor do aparelho)

Tabela 3: Simbolos gerais

Segurarca

2.1 Instruções gerais de segurarca

2.1.1 Todos os eletrodométricos

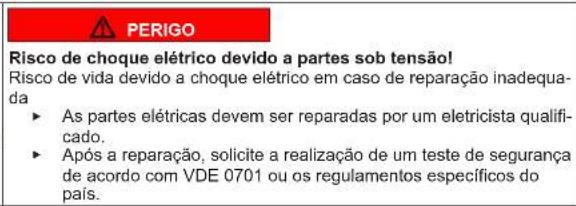

Risco deCHOque eltrico deido a partes sob tensao!

• Erros por reparacoes envolvendo componentes electrolycos podem provocar Choques electrolylicos!
  Desligue o aparenho da rede elétrica pelo menos 60segundos antes de iniciar o travaço.
• Ao's a reparacao, solicite a realizacao de um teste de segurance de accordo com VDE 0701 ou os regulamentospecificosdois.

Risco de ferimentos causados por arestas vivas!

Use luvas de protecao.

Risco de esmagamento durante lavoros de reparacao, manutenacao, resolucao de problemas e service devo a componentes pesados e meveis

Use calçado de proteção.
Proteja os componentes pesados contra quedes.
- Não introduzir partes do corpo em componentes moveris.

Risco para a segurar/funcionamento do aparelho!

Utilize apenas peças sobressalentes originais.

Risco de danos em componentes electrostaticamente sensiveis (ESDs)!

• Não toque nos mículos, incluindo ligações e percursos conduutores.

Ferramentas e auxiliares

Designação Detalhes Imagens
Chave parafusos Torx T20 com orício [00340764]	100 mm, para parafusos com pino de segança
Chave de parafusos Torx T15	Comprimento 80 mm
Chave de fendas Lá mina 10 mm x 1,6 mm x 200 mm
Alicate de pontas [00340871]	Comprimento: 200 mm, reto

O aparelho está desligado da alimentacao eletrica.
O aparelho está livrente acessivel.

4.1.1 Remover o tampo

1. Remova osinous parafusos atras (1) (optional).
2. Pressione para cima ambas as alavancas de retencion sob o tempo (2).

1. Levante o tempo ligeiramente a fronte (3).
2. Empurre o tempo para fora e paraTRS (4).
3. Remova o tempo.

4.1.2 Instalar o tampo

1. Prenda a parte de vez do tempo nas guias, utilizing as saliencias de retencion (1).

1. Empurre o tempo para a frente (2).
2. Pressione a fronte do tempo para baixo até às alavancas de retenção encaixarem de forma audível (3).
3. Volte a enroscar os doit parafusos (4) (optional).

Reparacao

4.2 Instalar o sistemas de cesto

Pre-requisito:

O cesto em quostao fo removido do aparelho.

4.2.1 Instalar a calha para pastilhas para o Modelo de 86 cm

Ferramentas necessarias:

Guia das pastilhas [00614935]
Clipe de suporte de chávenes [00618565]
1. Insira a calha para pastilhas diagonalmente na parte darente do cesto.
2. Centre encaixe a calha das pastilhas.

4.2.2 Instalar o clipe de suporte de chávenes

Ferramentas necessarias:

Guia das pastilhas [00614935]
Clipe de suporte de chávenes [00618565]

Ao lavar chávenes, o clique de suporte de chávenes pode ser dobrado para cima. O ángulo adicional reduz a accumulação de água noAGO das chávenes. No caso de copos altos, recomendamos que deleixe o clique de suporte de chávenes dobrado para boa. Se os cestos superiores livorem um inserto de plácico optional, este tem de ser Removedo.

1. Retire o inserto de plastico.

1. Encaixe o clipe de suporte de chávenes.

1. Dobre para cima o clipe.

Reparacao

1. Posicione os itens a lavar.

4.2.3 Instalar o inserto de vaporeira

Ferramentas necessarias:

Guia das pastilhas [00614935]
Clipe de suporte de chávenes [00618565]

Encaixe o inserto de vaporeira com as extremidades sob o Sistema de cesto.

Reparacao

4.3 Substituir a gaveta vario

1. Dobre as pegas para dentro.

4.3.1 Remove a gaveta vario

1. Remova a pega por cima.

2. Pressione os inseros laterais de plástico para fora e pressione-os para cima para fora do quadro.

Reparacao

1. Dobre as linguetas de guia para fora cuidadosamente.

1. Puxe os espigoes rebatieis para fora das linguetas.

2. Pressione o quadro de metal à fremte para fora dos suportes.

1. Empurre o quadro de metal novamente para fora da guia.

4.3.2 Instalar a gaveta vario

Instale pela ordem inversa.

Reparação

4.4 Substituir os braços aspersores

4.4.1 Remover o braço aspersor

1. Desaperte o braço aspersor superior (1) e puxe para boaixo para remover (2).

1. Puxe para baixo o braço aspersor inferior para remover.

4.4.2 Instalar o braço aspe

1. Insira o braço aspersor inferior.
   O braço aspersor encaixa.
2. Insira o braço aspersor superior e enrosque-o firmamente.

Reparacao

4.5 Substituir os filtros

4.5.1 Remover o filtro

1. Rode o filtrlo grossoiro para a esquerda (1) e remove o Sistema de filtrlo (2).

Certifique-se de que nenhum objecto estranho cai no reservatorio.

1. Puxe para baixo o microfiltro para remover.

4.5.2 Instalar os filtros

1. Remonte o sistemas de filtro.
   Assegure-se de que os bloqueiros de retencion no filtro grossoiro encaixam.
2. Insira o sistemas de filtro no aparelho e rode o filtrlo grossoiro para a direita.
   Assegure-se de que respeita as marcações.

Reparação

4.6 Instalar aCESSA aspersora para assadeiras

1. Retire o cesto superior.
2. Insira a casa aspersora para assadeiras no suporte (1) e rode para a direita (2).

Acede aspersora para assadeiras encaixa.

Reparacao

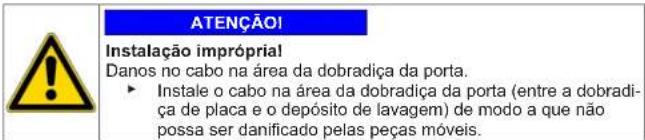

4.7 Substituir o cabo de alimentacao

Pre-requisito:

O aparelho está desligado da energia.
O aparheiro está desligado do abastecimento de agua.
O aparelho está livrente accesivel.

4.7.1 Desligar o cabo de alimentacao

• Mov a ficha do cabo de alimentacao cuidadosamente para cima e para baixo e puxe-a para fora da tomada de ligaço.

4.7.2 Ligar o cabo de alimentacao

ATENÇAO!

Sobreaquecidontamento da ligação principal!

Risco de incendio

Insira o cabo de alimentacao firmamente ate encaixar.

Insira a ficha do cabo de alimentacao na tomada de ligaao ate a ficha encaixar de forma audivel.

Reparacao

4.8 Substituir a tampa do detergente

Uma subpoena chave de parafusos pode ser usada como ferramenta para alavancar.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A portafoi aberta.
A tampa do detergente foia aberta.

4.8.1 Remover a tampa do detergente

1. Empurre a tampa do detergente para dentro 5 mm.
2. Eolve a tampa do detergente do lado inferior para fora das calhas de guia e retirea das calhas de guia do lado superior.
3. Remova a mola.

4.8.2 Inserir a mola

1. Insira a extremidade longa da mola no orificio de montagem do disposicao dispensador (1).

1. Insira a extremidade curta da mola no orificio de montagem da tampa do detergente (2).
2. Pressione a tampa para dentro do disposicao dispensador (3).

4.8.3 Instalar a tampa do detergente

1. Insira a tampa do detergente nas calhas de guia de um dos lados 5mm antes da posicao totalmente aberta. Pressione o lado oposto suavamente para dentro das calhas de guia.
2. Verifique o functiomento da tampa do detergente.

Reparação

4.9 Substituir a tampa da bomba de agua de esgoto

Pre-requisito:

Cesto foI removido.
Os filtres foram removidos.→714

4.9.1 Remover a tampa da bomba de agua de esgoto

1. Retire toda a agua.

Use uma esponja, se necessario.

1. Separe a tampa da bomba,utilizando uma colher e segure-aanela travessa.

1. Eleve a tampa da bomba para dentro em sentido angular e remova-a.

4.9.2 Instalar a tampa da bomba de agua de esgoto

Insira a tampa da bomba (1) e pressione-a para baixo (2).

A tampa da bomba encaixa.

Reparacao

4.10 Substituir o painel lateral

Pre-requisito:

O aparecido está desligado da energia.
O aparecido está desligado do abastecimento de agua.
O aparelho está livrente acesivel.
Apareiros de instalacao livre: o tempo FOi removido.→708

4.10.1 Remover o paineI lateral

1. Remova os parafusos do painei lateral (1).

1. Incline o painei lateral ligeiramente para fora em cima (2).
2. Desca o paineI lateral e puxe-o para fora da calha de base (3).

Reparacao

4.10.2 Instalar o paineI lateral

1. Insira o paineI lateral na calha de base (1).

Fig. 2: Totalmente integrale

2. Pressione o painei lateral sobre o aparelho (2).
3. Fixe o paineI lateral com parafusos (3).

Reparação

4.11 Substituir a porta exterior

Pre-requisito:

O aparelho está desigado da energia.
O aparecido está desligado do abastecimento de agua.

4.11.1 Remove a porta exterior

Basta remover os parafusos que são descritos nos seguients passos.

1. Abra a porta.
2. Remova os quatre parafusos.

3.

Segure a porta de um dos lados.

Remova os doit parafusos.

4.11.2 Instalar a porta exterior

Reparacao

Pré-requisito:

A manta isolante foi posicionada corretamente e fixada no interior da porta exterior.
As dobradiças estao inseridas na porta exterior. 1.Fecha a porta inferior sem bater.
2. Empurre a porta exterior para cima sob o painei de comandos (1).

1. Pressione a porta exterior contra a porta interior e secure (2).

4.

Segure a porta de um dos lados.

Abra e fixe a porta com bois parafusos (4 parafusos de metal de 11 mm).

1. Fixe a porta exterior com quatre parafusos (4 parafusos de metal de 11 mm).

Reparacao

4.12 Substituir o paine de comandos

Se um modulo de operação estiver defeitouso, o pailne de comandos inteiro tera de ser substituido.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A porta exteriorifoREMovida.
A porta exteriorloi removida (totalmente integravel/integrada).

4.12.1 Remover o paine de comandos

1. Desligue as ligações electrolycicas do poinel de comandos e sensor de baixo nível de abrilhantador (1, 2).

1. Desligue o cabo de terra (3) (optional).
2. Abra a porta do aparelho.

3. Fixe o paine l de comandos para que nao caia (segure-o).

4. Remova sei s parafusos.

1. Remova o painei de comandos.

4.12.2 Instalar o paine de comandos

Use os parafusos 4× 16 mm.

• Instale pela ordem inversa.

Reparacao

4.13 Fixar as molas da porta

1. Remova a tampa da guia do cabo.

2.1.Abra a porta ligeiramente (1).

1. Insira a ranhura da calha de base (2).
2. Feche a porta lentamente (3).

Oistema de cabos fixa-se automaticamente à dobradiça da porta.

Reparação

3.1. Feche a porta ligeiramente (4).

1. Mova a ranhura para trase esolte a dobradiça da porta (5).
2. Abra a porta (6).

1. Repita o processo do除外do aparelho.

Reparacao

4.14 Substitui o painei inferior

Os pés são identicos e intercambiáveis.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A porta exterior foi removida.
A porta exteriorloi removida (totalmente integravel/integrada).

4.14.1 Remover o painei inferior

1.

Remocao incorreta.
Se o pailn inferior for solto lateralmente e removido, as das placas de fixacao pode quebrar. Se apenas uma placu de fixacao for danificada e possivel mudar de lado, pois as placas de fixacao sao idenicas.
Recomenda-se colocar algo sob o aparelho arente na lateral para alviar a carga sobre o pailn inferior com os pes.

1. Coloque a chave de parafusos dentro das guias (1) e solte o encaixe, empurrando para baixo.

1. Levante o painei para o retirar.

2. Remova os pés à fremte (1).

4.14.2 Instalar o painel inferior

1. Insira os pés.
2. Fixe o painei inferior em cima (1) e pressione-o para baixo ate encaixar de forma audivel (2).

Reparacao

4.15 Substituir a placà da tomada de base

A plac da tomada de base situa-se na area inferior arente.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A frunte do mover (optional) foi removida.
A porta exterior foi removida.
A porta exterior foi removida (totalmente integravel/integrada).
O painei inferior foie removido (optional).→726

4.15.1 Remover a plac da tomada de base

1. Remova os doit parafusos (1).

1. Desengate os elementos de encaixe (2).

2. Incline a plac da tornada de base cuidadosamente para a fronte (1).

Dependendo da série do modelos, a ficha para o EmotionLight não está fixada à base.

Desbloqueie a ficha na lingueta de bloqueio e puxe paraTRS (optional) (2).

4.15.2 Instalar a plac da tomada de base

• Instale a placá da tomada de basePGA ordem inversa.

Reparacao

4.16 Substituir a calha de transbordamento

A calha de transbordamento está localizzato na area inferior dianteira do aparelho.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A frunte do moveri fod removida (optional).
A porta exterior foi removida.
O painei inferior foiv removido (optional).→726
A plac da tomada de base foi removida.→727

4.16.1 Remover a calha de transbordamento

Agua residual

• Se a mangueira de drenagem for removida, a agua residual pode sair.

• Recolha a agua ou remova-a da cuba coletora inferior com uma se-iringa de sução.

• Puxe para fora o mecanismo de encaixe em cima (1, 2).

1. Solte o elemento de encaixe em cima.

Reparacao

3.1. Insira a chave de parafusos sob o grampo de metal (1). 2. Solte o clipe de metal suavamente (2).

1. Levante a calha de transbordamento para fora.

4.16.2 Instalar a calha de transbordamento.

Danos Causeis pela agua devoa a instalacion incorreta da calha de transbondoamento!

Insira a calha de transbordamento correlamente em baixo na guia da calha de base.

Encaixe a calha de transbordamento corretamente em cima.

1. 1. Posizione a calha de transbordamento (1).

2. Insira a calha de transbordamento naVEDACAO (2).

3. Pressione a calha de transbordamento para dentro da guia daVEDACAO (3).
4. Insira a calha de transbordamento cuidadosamente (4).
5. Encaixe a calha de transbordamento (5).

Reparacao

1. Verifique a instalacao a esquerda e a direita. 3. Verifique o assento firme.

1. Encaixe o clipe de metal dos lados esquerdo e direito.

Reparacao

4.17 Substituir a porta interior

Pre-requisito:

O aparelho está desigado da energia.
O aparecido está desligado do abastecimento de agua.

1. Remova os parafusos (1).
2. Remova a porta interior por cima (2).

1. Fixe a dobradiça da porta com parafusos.
2. Posicione a porta interior na dobradiça da porta.
3. Fixe a porta interior com parafusos.

1. Vire a vedação da porta para a(fronte.
2. Mov a porta interior para tras daVEDACAO da porta.
3. Feche a porta interior
4. Vire aVEDa da porta para cima. As peças laterais apontam para cima.
5. Mova a dobradiça da porta para cima.

Reparação

4.18 Substitui r a dobradiça da porta

Pre-requisito:

O aparecido está desligado da energia.
O aparelho está desligado do abastecimento de água.
O aparelho está livrente acesivel.
O paineI lateral foI removido. 719
A porta exterior foi removida.
A porta interior foi removida.
O paine de commandos foi removido. 723
As molas da porta foram fixadas. 724
O painei inferior foir removido.→726
A placadatomada de basefoiremovida.→727
A calha de extravasamento foi removida. 728

4.18.1 Remover a dobradiça da porta

1. 1. Solte o gancho de encaixe com a chave de parafusos (1).

2. Puxe a dobradiça da porta para arente (2).

1. Solte a ligaçao a terra na dobradiça da porta.

4.18.2 Instalar a dobradiça da porta

Reparacao

1. 1. Coloque a dobradiça no aparelho (1).

2. Desloque a dobradiça para baixo (2) até ficar presa no aparelho.

2.

A falta de ligação à terra pode causar um potencial de ligação na porta.

Estabelec a ligaçao a terra.

4.19 Substituir a vedação (inferior) da porta

Pre-requisito:

O aparelho está desligado da energia.
O aparecido está desligado do abastecimento de agua.
A porta exterior foi removida.
A plac da tomada de base foi removida.→727
O painei inferior foir removido (optional).→726
As molas da porta foram removidas.
O paine de comandos foi
O所提供de feixe de fios em baixo a direita foi removido.

4.19.1 Remover aVEDA da porta

1. Remova os bois clipes de retencion naVEDACAO inferior da porta (1, 2).

1. Despendra a calha de transbordamento.

1. Levante a calha de transbordamento para fora.

Reparacao

1. Remova da porta interior aVEDACAO inferior da porta.

4.19.2 Instalar aVEDação da porta

1. Encaixe as capas seladas à esquerda e à direita na calha de vedação com ação da porta.

1. Insira aVEDAGAO da porta com a aba de fecho na porta interior.
2. Fixe aVEDação da porta comdos clipes de retençao.

Reparação

4.20 Substituir a vedação (superior) da porta

Pre-requisito:

O aparelho está desigado da energia.
O aparecido está desligado do abastecimento de agua.

4.20.1 Remover aVEDA da porta

Remova aVEDACAO da porta do quadro interior.

4.20.2 Instalar aVEDaço da porta

AVEDa da portemet der cortada para ficar com o comprimento correto antes da instalacao.Tem ser de 1750 mm para aparelhos com 81 cm de alta e de 1850 mm para aparelhos com 86 cm de alta.

1.Prepare aVEDACo da porta apropriada.
2. Assegure a posicao de instalacao correta do perfil de vedacao.

1. O punto branco devera estar alinhado com a faixa de base vedante.

4

A vedação não pode fazer ondulada ou esticada nos cantos. A vedação é cortada diagonamente nas extremidades e vale-se estreitando na direção do fundo do recipiente àrente.

Posicione a extremidade daVEDAQUEXATAMPEa frente sob a porta inferior.AVEDAQUEXATAMPEa es assentar na lateral do recipiente o mais possivel.

Vendaço da porta corretamente instalada:

Reparacao

4.21 Substituir o EmotionLight

O EmotionLight está situado na area superior dianteira exterior do deposto de lavagem.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
O aparelho está livrente acessivel.
O tempo foi removido (optional).
O paine1 lateral direito fo1 removido (optional).→719

4.21.1 Remover o EmotionLight

1. Remova o所提供e por cima (2).

2. Puxe a ficha para fora do conector (em baixo a direita narente do aparelho).

3. Remova a ligation eletrica do modulo de potencia.

1. Remova o EmotionLight do aparelho.

4.21.2 Instalar o EmotionLight

1. Insira o suporte no quadro do deposito de lavagem (1).

Reparação

1. Engate o gancho de encaixe (2).

3

Instale o cabo do lado direito inferior.

Reparacao

Fig. 3: Cabo plano

1. Insira a ficha.

Substituir o TimeLight apenas como peça completeness. O.).
O.),
base.

Pre-requisito:

O aparelho está desligado da energia.
O aparelho está desligado do abastecimento de agua.
O painei inferior foI removido. 726
A placá da tomada de baseuíremovida e rodada,→727

4.22.1 Remover o TimeLight

1. Dobre os elementos de encaixe (1) ligeiramente para fora.

1. Puxe o modulo TimeLight para cima para fora da guia (2).

4.22.2 Instalar o TimeLight

1. Dobre novamente os elementos de encaixe (1) paraTRS.

1. Empurre o modulo TimeLight para dentro da guia (2).
2. Conecte a ligation electrolytica.

Reparacao

4.23 Substituir a Gap Illumination

Pre-requisito:

O aparelho está desligado da energia.
O aparecido está desligado do abastecimento de agua.
A porta exterior está desmontada.
O paine de operatione fo removido.

1. Levante a placar com o suporte e remove-la do quadro do modulo de operacao (2).

4.23.2 Instalar a Gap Illumination

1. Insira o suporte da placac no quadro do modulo de operacao.

1. Aperte-o com um som de "clique".

1. Instale a fibra otica e aperte-a com um som de "clique".

1. Conecte o fio ao modulo de operacao.
